產品特色:
●具備4組USB-C埠,其中USB-C1/C2支援最大100W PD(Power Delivery)輸入/輸出,不僅輸入可快速充電,輸出也可讓新款MacBook Pro等支援PD的筆電全速充電
●高容量26800mAh/96.48Wh電池,可維持行動裝置長時間用電需求,也可將電力分享給他人使用,並小於航空法規中行動電源額定電量不得超過100Wh的規定,可隨身攜帶上飛機,旅行不受限
●內建OLED螢幕,顯示各USB-C埠即時輸入/輸出功率、電池電量百分比/Wh、充電預估時間等資訊
●支援邊充邊放,充電中可同時由USB-C輸出對其他裝置充電
●內建TI(德儀)電池電量管理系統,監測充放電的電量及平衡,提供八大保護機制(電池過充/電池過放/電池過電流/溫度/輸出短路/輸出過功率/輸出過電流/輸入過電壓),通過FCC/CE/PSE/BSMI安規認證,並提供2年產品保固
●具備鋁合金外殼,改善散熱,提高耐用性
●可由使用者自行更新韌體,支援更新的裝置

產品規格:
型號:ZDG2STP
電池容量;26800mAh/96.48Wh
USB-C1/C2輸入:DC5-20V,最大功率100W
USB-C1/C2輸出(使用5A線材):5V/3A、9V/3A、12V/3A、15V/3A、20V/5A,最大100W
USB-C1/C2輸出(使用3A線材):5V/3A、9V/3A、12V/3A、15V/3A、20V/3A,最大60W
USB-C3/C4輸出:5V/3A、9V/2A、12V/1.5A,最大20W
總輸出功率:最大138W
尺寸:124x74.5x45.5mm
重量:566克

▼外盒正面,上方有商標及產品名稱,中間有產品外觀,下方有電池容量和3個特色圖示(4組USB-C埠、PD 100W、OLED顯示幕)


▼外盒背面有多個使用情境圖、包裝內容物,QR碼、產品條碼、產品規格表、認證標章


▼外盒左右側面印上本體正面4組USB-C輸出埠說明、螢幕顯示內容說明、特色圖示(高容量電池、筆電快充、本體快充、鋁合金外殼、韌體可升級、可帶上飛機)

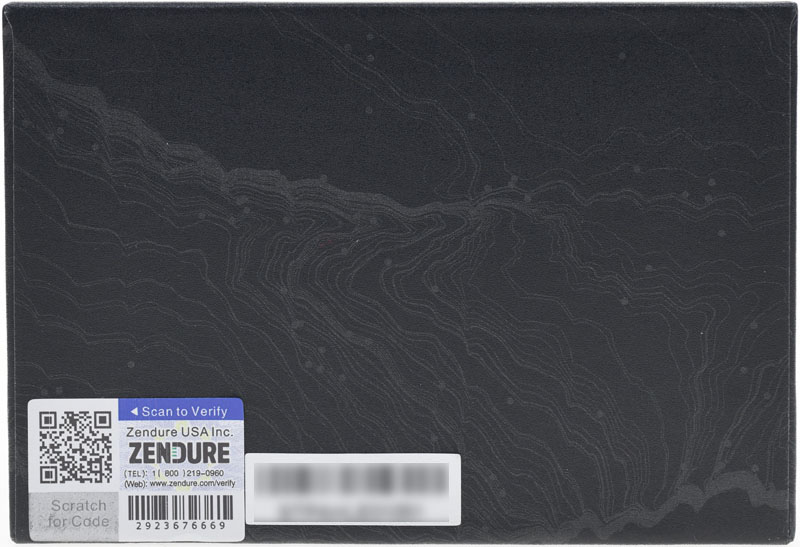

▼外盒下方側面有防偽驗證用貼紙及序號條碼

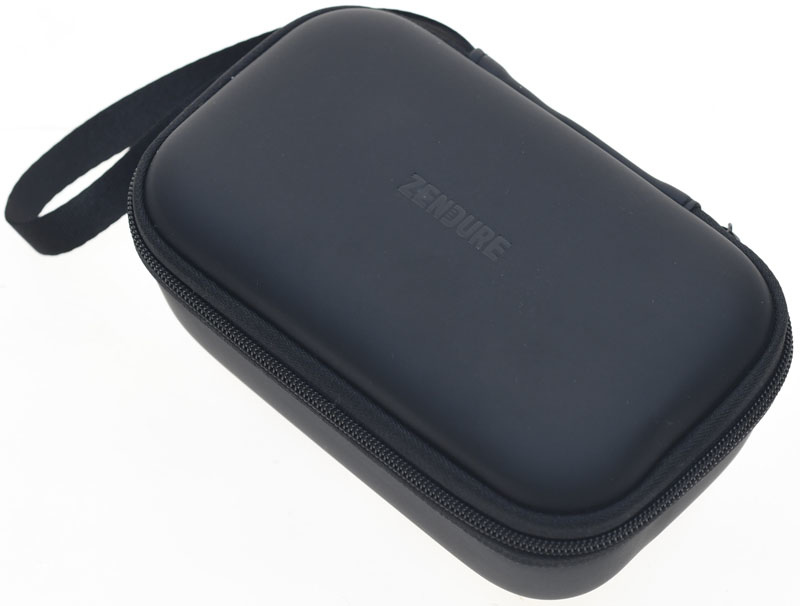

▼打開外盒,取出印有商標的EVA防撞收納盒,內含SuperTank Pro行動電源本體及隨附配件

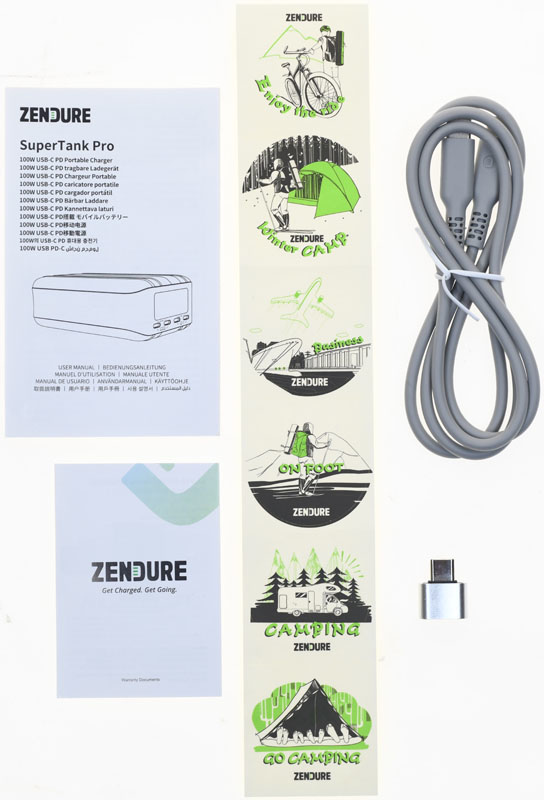

▼隨附配件,有使用說明書、保證卡、裝飾貼紙、USB-C to USB-C線、USB-C轉USB-A轉接頭

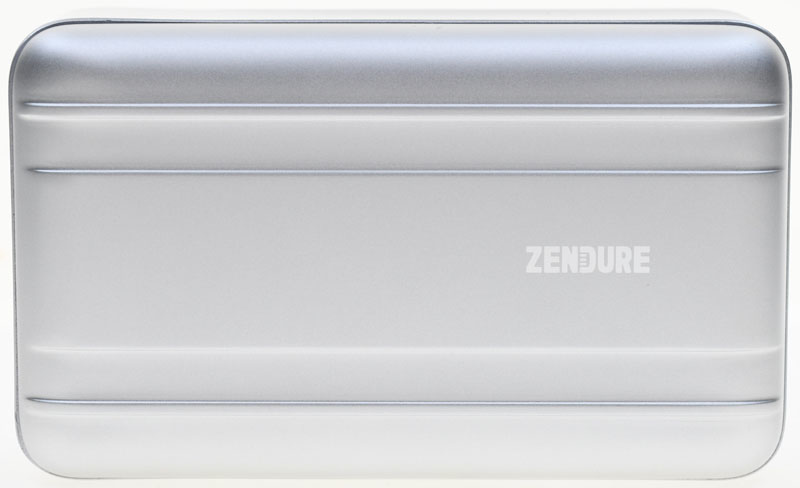

▼ZENDURE SuperTank Pro本體外觀,正反兩面外殼採用鋁合金製作並加上肋條,正面外殼有商標

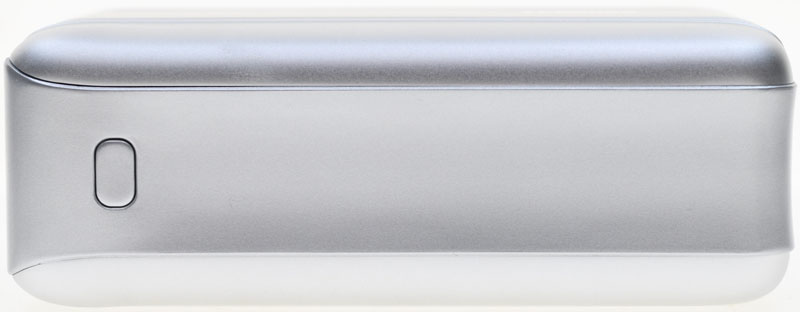

▼左側面上方的橢圓形按鈕是電源/電量顯示開關

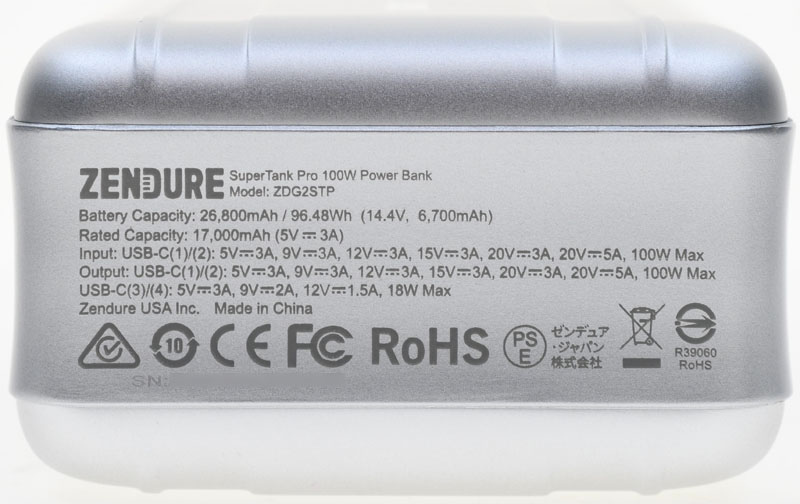

▼底部印上商標、產品名稱、型號、電池容量、額定電容量、輸入/輸出規格、產地、認證標章、雷刻序號

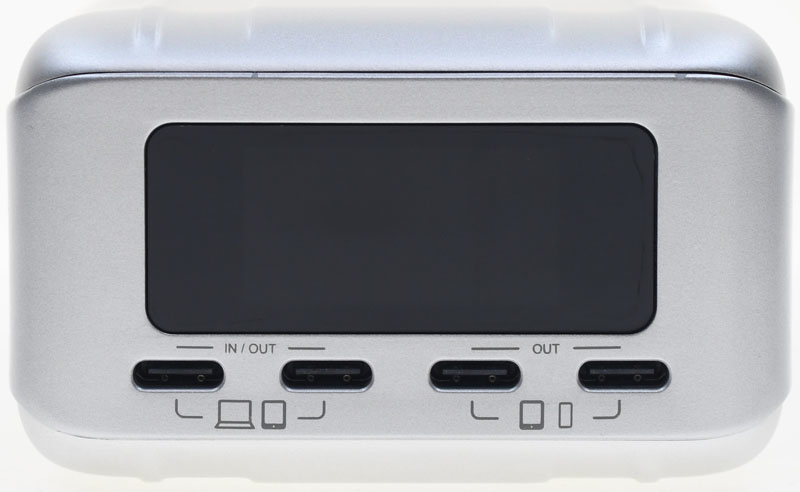

▼頂部黑色半透明護蓋下有OLED顯示幕,顯示幕下有4組USB-C,並標示IN/OUT、IN及適用裝置圖樣。由左至右為USB-C1/C2/C3/C4,其中C1/C2支援雙向快充,最大功率100W;C3/C4支援快充輸出,最大功率20W

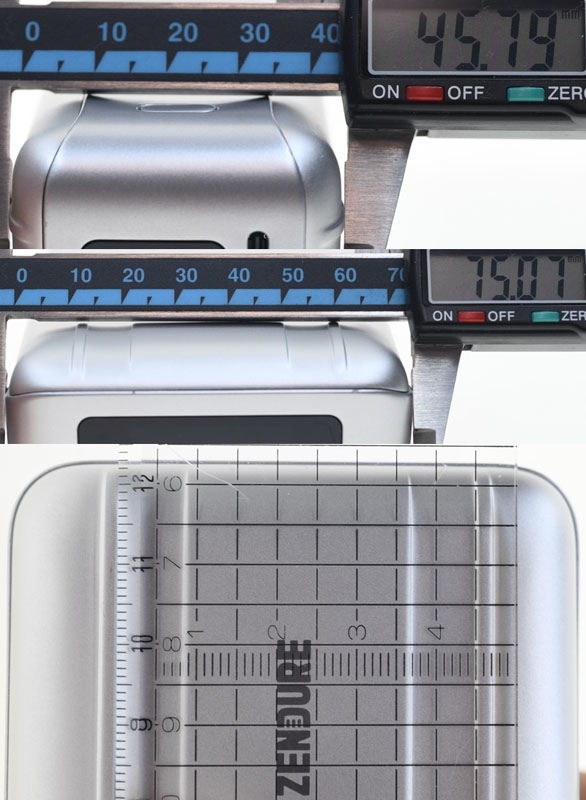

▼本體尺寸為123x75x45.8mm

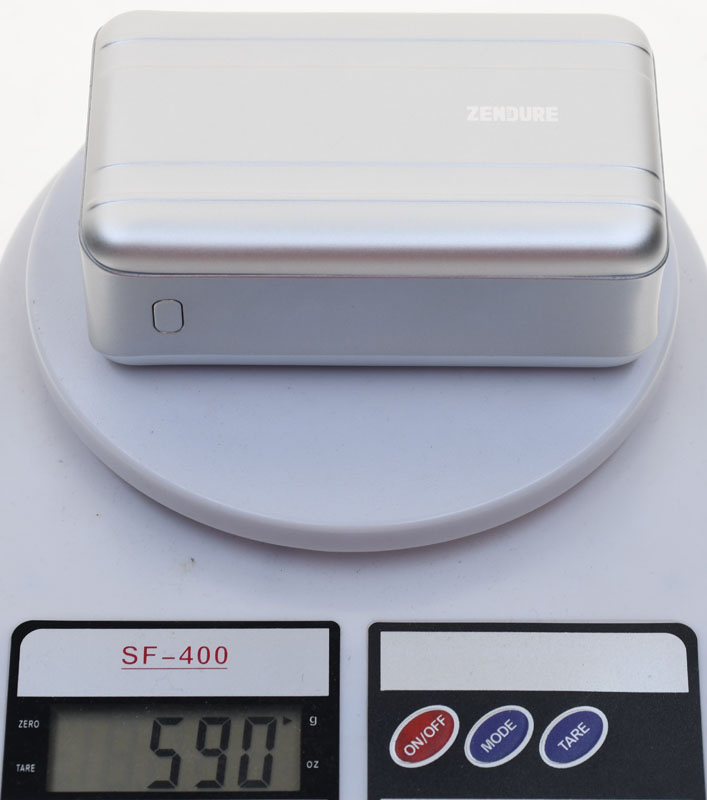

▼本體重量為590克

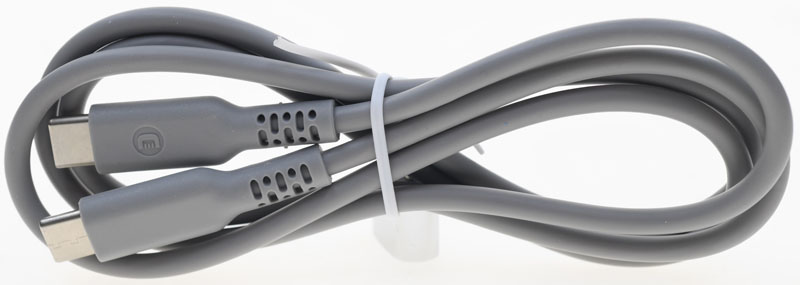

▼隨附一條USB-C to USB-C線,兩端插頭其中一面有商標


▼E-Marker晶片資訊如下圖,支援20V/5A,100W電力傳輸

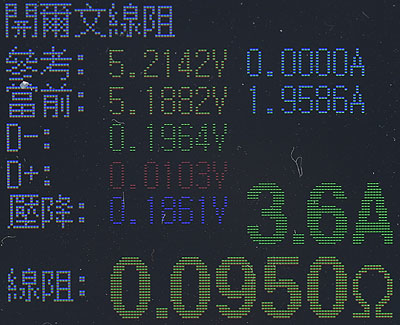

▼兩端接頭與正負線路的等效內阻為0.095Ω

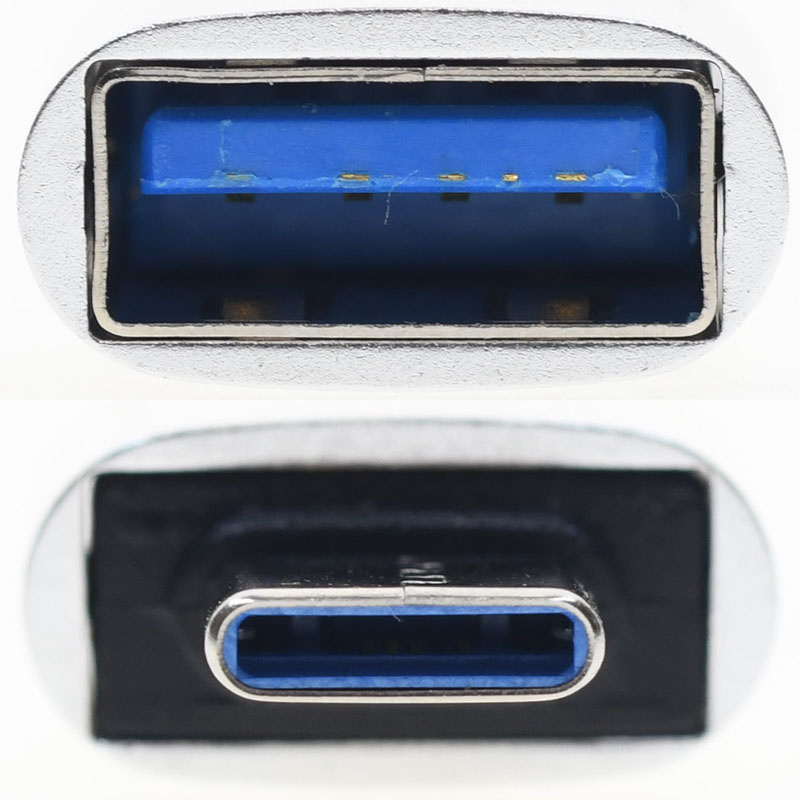

▼為了讓USB-A裝置也可使用ZENDURE SuperTank Pro行動電源,隨附一個USB-C插頭轉USB-A插座轉接頭

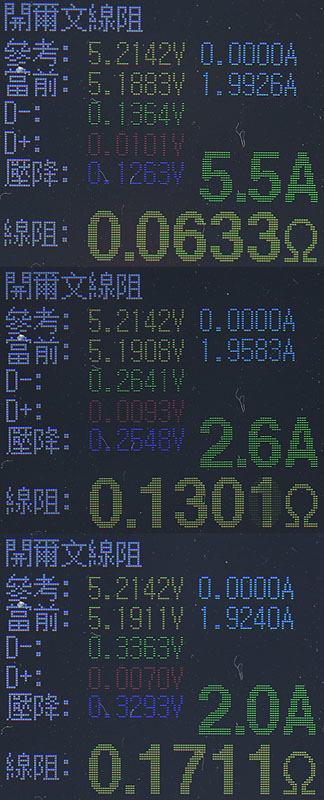

▼最上方0.063Ω為參考用USB-A to USB-C線的等效內阻,參考線加上轉接頭後,測試轉接頭正/反兩面插入的等效內阻分別增加至0.13Ω/0.171Ω,表示轉接頭的等效內阻在0.067至0.108Ω之間

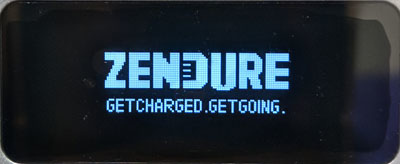

▼當按下側邊按鈕,行動電源會啟動並顯示商標開機畫面

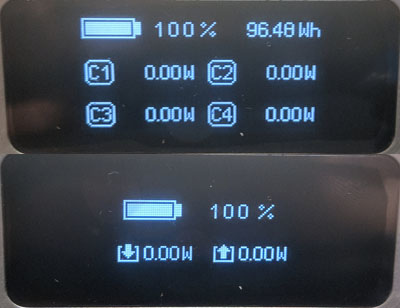

▼開機畫面後會進入標準顯示畫面(圖片上方),會顯示電池圖形、電量百分比、剩餘Wh、4組USB-C埠狀態及功率。過一段時間後會變成簡易顯示畫面(圖片下方),只顯示電池圖形、電量百分比、總輸入功率、總輸出功率。再過一陣子螢幕會自動關閉,若要打開螢幕,只要再按一下側邊按鈕即可(如果關機下插入裝置,行動電源會直接進入標準顯示畫面並開始輸出)。行動電源只要有偵測到負載就會維持輸出,所以不用開啟停用小電流自動關機功能就可以充手環/手錶/藍芽耳機等小電流裝置

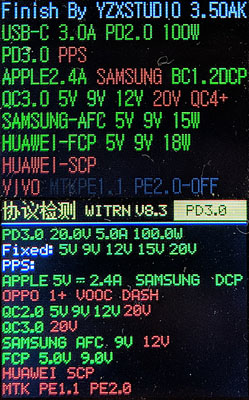

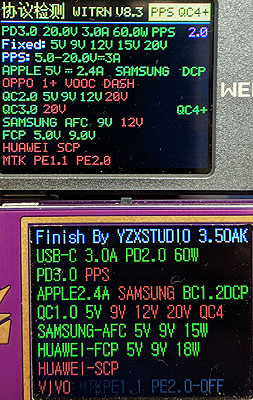

▼USB-C1埠單獨使用並搭配5A線材,充電定義支援PD2.0/3.0、QC2.0/3.0、AFC、FCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A,最大功率100W

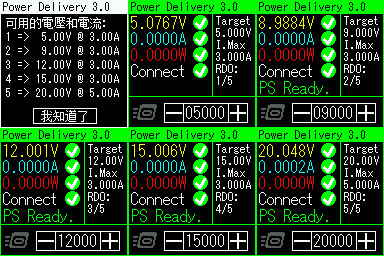

▼USB-C1埠單獨使用並搭配3A線材,固定檔5V/9V/12V/15V最大電流3A,20V最大電流5A

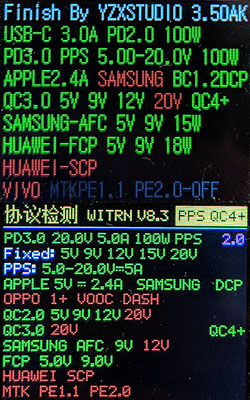

▼USB-C2埠單獨使用並搭配5A線材,充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC4+、AFC、FCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A,最大功率100W

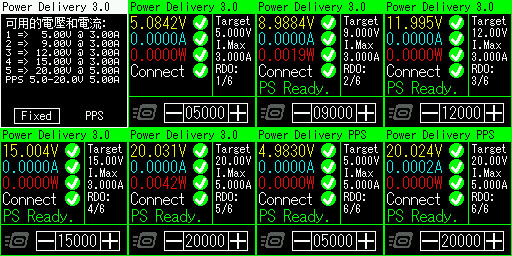

▼USB-C2埠單獨使用並搭配5A線材,固定檔5V/9V/12V/15V最大電流3A,20V最大電流5A,PPS檔5-20V最大電流5A

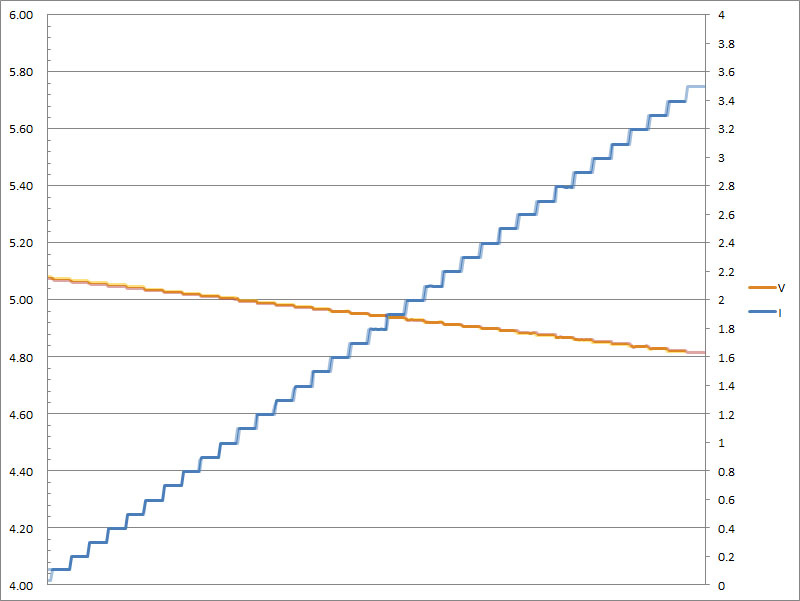

▼USB-C1(紅色)/C2(橙色)埠搭配5A線材,固定檔5V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.4A(C2)、3.5A(C1)便會截止

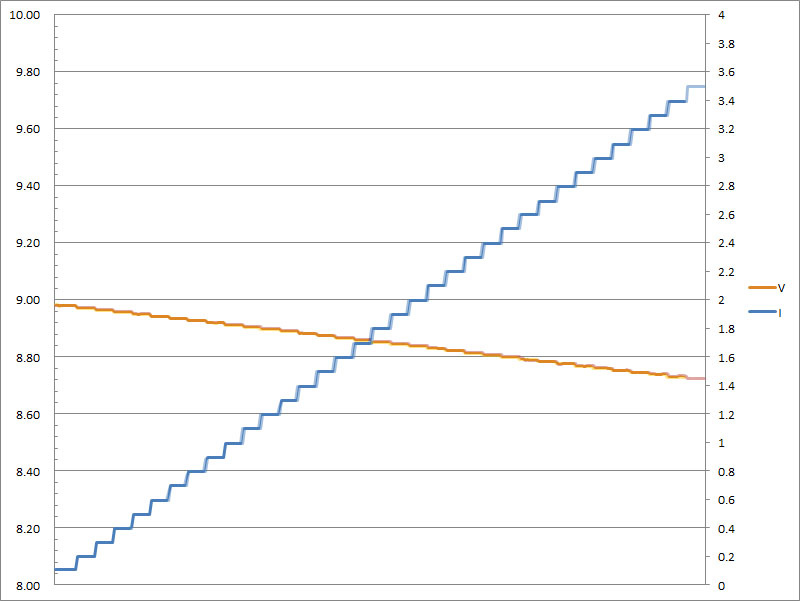

▼USB-C1(紅色)/C2(橙色)埠搭配5A線材,固定檔9V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.4A(C2)、3.5A(C1)便會截止


▼USB-C1(紅色)/C2(橙色)埠搭配5A線材,固定檔12V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.4A(C2)、3.5A(C1)便會截止


▼USB-C1(紅色)/C2(橙色)埠搭配5A線材,固定檔15V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.4A(C2)、3.5A(C1)便會截止

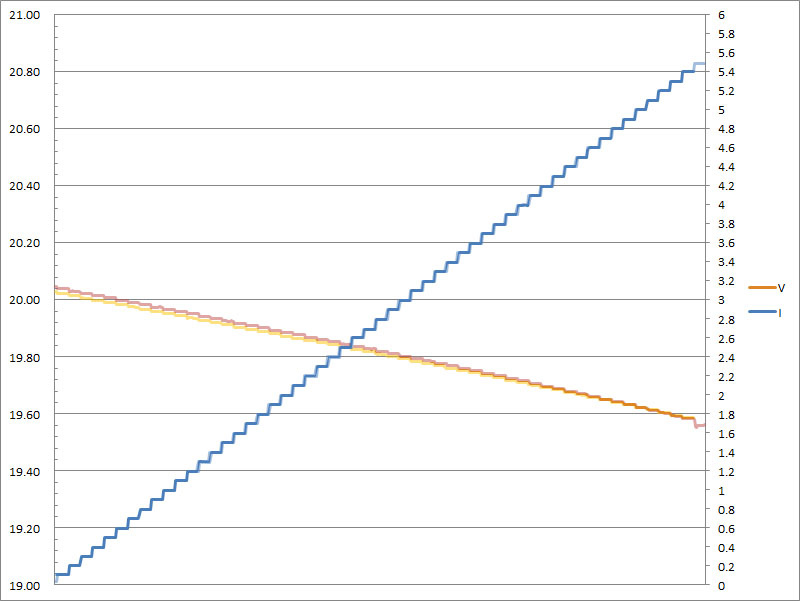

▼USB-C1(紅色)/C2(橙色)埠搭配5A線材,固定檔20V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過5.4A(C2)、5.5A(C1)便會截止

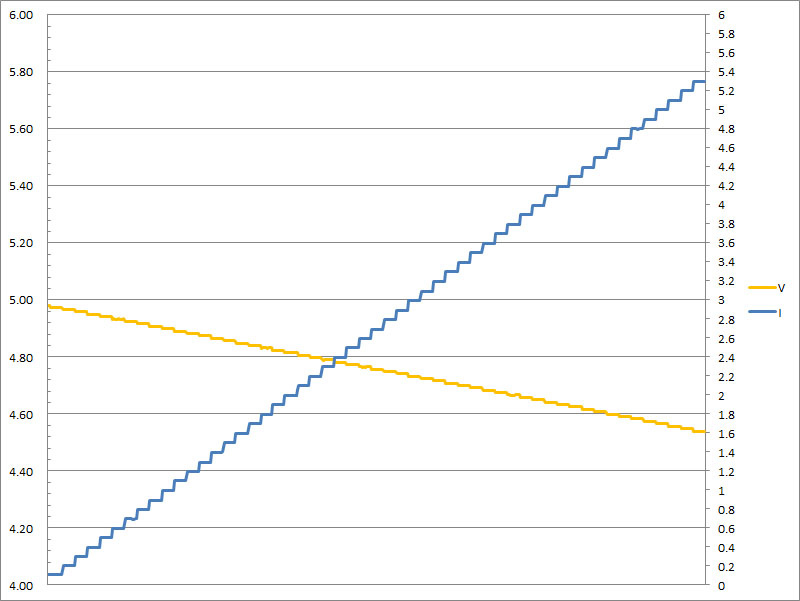

▼USB-C2埠搭配5A線材,PPS檔5V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過5.3A便會截止


▼USB-C1埠單獨使用並搭配3A線材,固定檔5V/9V/12V/15V/20V最大電流3A


▼USB-C2埠單獨使用並搭配3A線材,固定檔5V/9V/12V/15V/20V最大電流3A,PPS檔5-20V最大電流3A

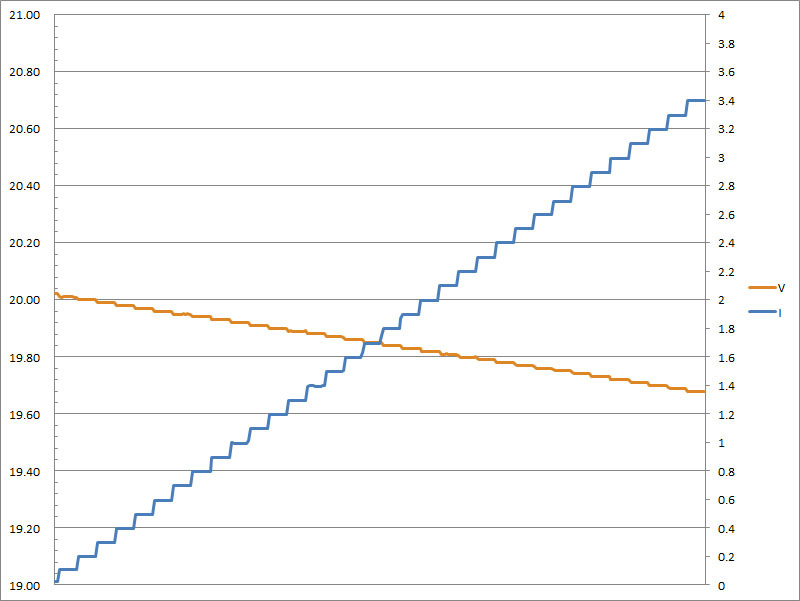

▼USB-C1(紅色)/C2(橙色)埠搭配3A線材,固定檔20V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.4A便會截止。表示會隨使用線材改變PDO資訊及過電流門檻值

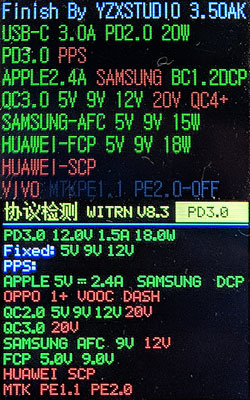

▼USB-C3/C4埠單獨使用,充電定義支援PD2.0/3.0、QC2.0/3.0、AFC、FCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A,最大功率20W


▼USB-C3/C4埠單獨使用,固定檔5V最大電流2.4A,9V最大電流2.22A,12V最大電流1.5A

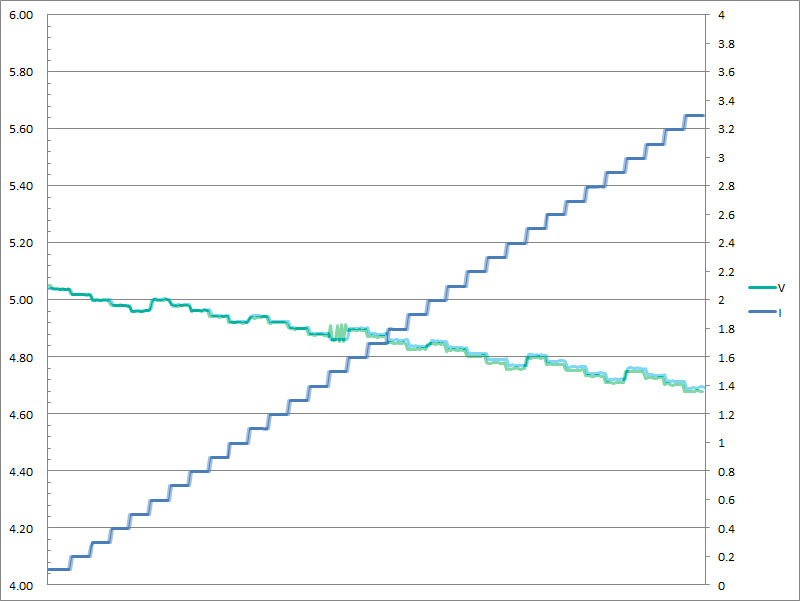

▼USB-C3(綠色)/C4(淺藍色)埠,固定檔5V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.3A便會截止

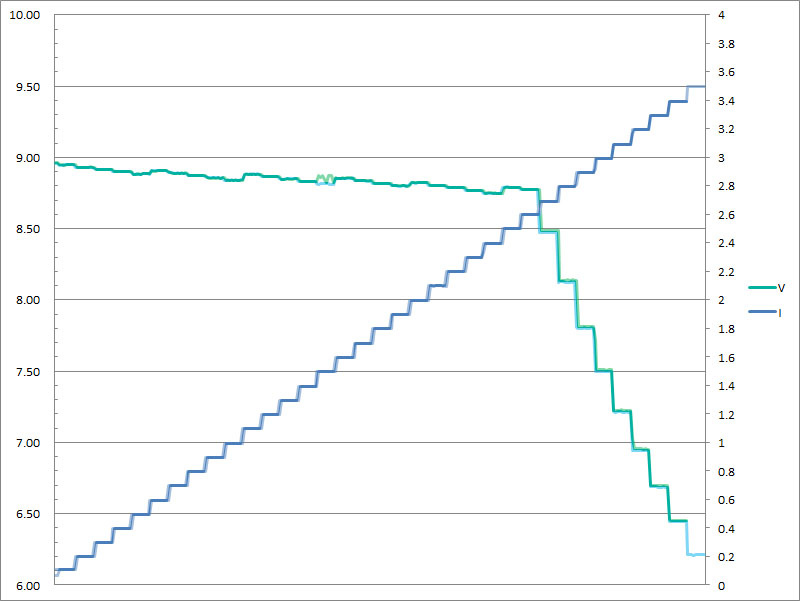

▼USB-C3(綠色)/C4(淺藍色)埠,固定檔9V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過2.6A壓降幅增大開始呈現定功率特性,超過3.4A(USB-C3)、3.5A(USB-C4)便會截止

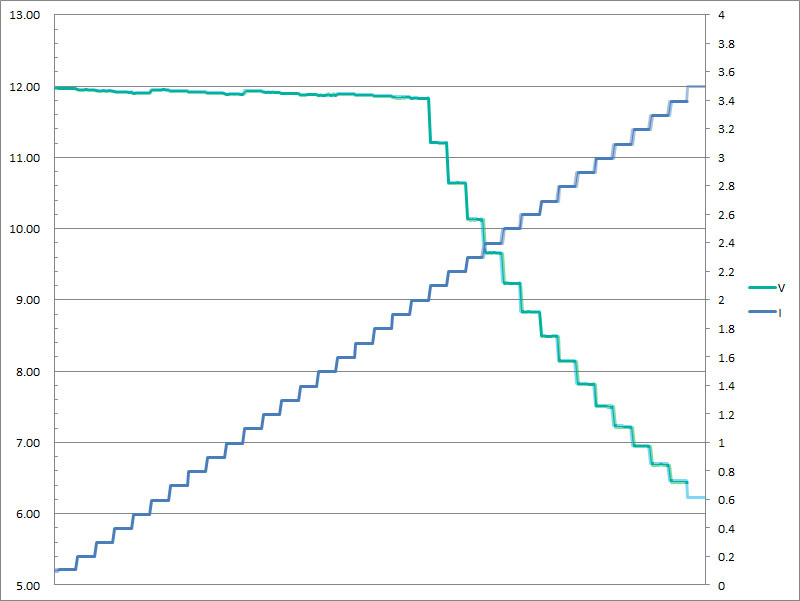

▼USB-C3(綠色)/C4(淺藍色)埠,固定檔12V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過2A壓降幅增大開始呈現定功率特性,超過3.4A(USB-C3)、3.5A(USB-C4)便會截止

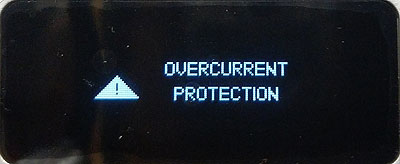

▼當輸出埠發生過電流異常時,OLED螢幕會短暫顯示”OVERCURRENT PROTECTION”字樣,表示已觸發過電流保護,同時會關閉該埠輸出,需要將該埠裝置拔除並重新插上才會恢復輸出


ZENDURE SuperTank Pro行動電源支援以下輸出組合模式:
USB-C1/C2單埠:使用5A線材最大100W;使用3A線材最大60W
USB-C3/C4單埠:最大20W
USB-C1+USB-C2:60W(C1)+60W(C2),最大120W
USB-C3+USB-C4:僅限5V,最大12W+12W
USB-C1+USB-C3:100W(C1)+20W(C3),最大120W
USB-C2+USB-C3:100W(C2)+20W(C3),最大120W
USB-C1+USB-C4:100W(C1)+20W(C4),最大120W
USB-C2+USB-C4:100W(C2)+20W(C4),最大120W
USB-C1+USB-C2+USB-C3:60W(C1)+60W(C2)+18W(C3),最大138W
USB-C1+USB-C2+USB-C4:60W(C1)+60W(C2)+18W(A),最大138W
USB-C1+USB-C3+USB-C4:100W(C1)+24W(C3+C4),最大124W
USB-C2+USB-C3+USB-C4:100W(C2)+24W(C3+C4),最大124W
USB-C1+USB-C2+USB-C3+USB-C4:60W(C1)+60W(C2)+18W(C3+C4),最大138W
為了辨識及修改輸出電壓/電流組,插上/拔下裝置時,原本接在上面的裝置會先斷電再通電

▼USB-C1與USB-C2同時使用下,C1/C2最大輸出功率限制60W

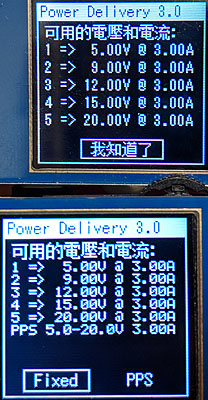

▼USB-C1與USB-C2同時使用下的PDO資訊,C1/C2埠固定檔20V及C2埠PPS檔最大輸出電流均限制3A

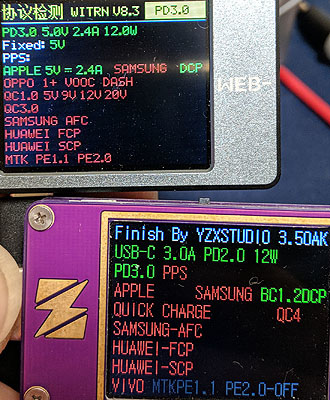

▼USB-C3與USB-C4同時使用下,僅限5V輸出,充電定義支援PD2.0/3.0、Apple 5V/2.4A、BC1.2、DCP,最大功率12W


▼當電池電小於1%,開啟時OLED螢幕會顯示以下圖樣後就立即自動關機,這時要盡快對行動電源充電,以免內部電池過度放電而導致故障

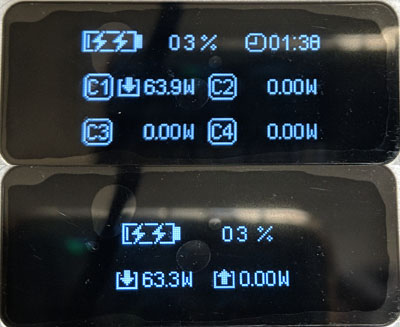

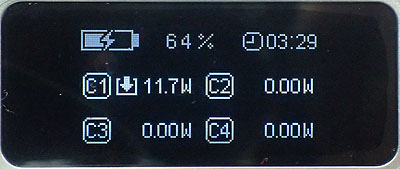

▼充電中OLED螢幕標準(上)/簡易(下)顯示畫面,左上電池圖示出現2個閃電表示正在快速充電,右上時鐘顯示預計充飽所需時間,下方C1後面方框內向下箭頭表示正在由此埠輸入電力,同時顯示目前輸入功率。要注意的是,SuperTank Pro雖然有兩個輸入埠,但只會從最先插入的埠取電,另一個輸入只能作為輸出埠(接上充電器不會有反應)


▼5V輸入充電時,左上電池圖示只會出現1個閃電

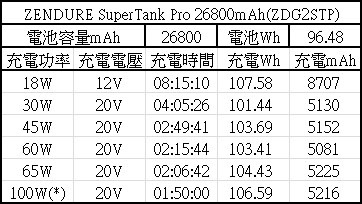

▼搭配不同功率充電器,對ZENDURE SuperTank Pro充電,充電功率對應充電時間、充電Wh、充電mAh數據表。功率後標註(*)的,表示在充電時遇到特別的狀況,將在以下說明

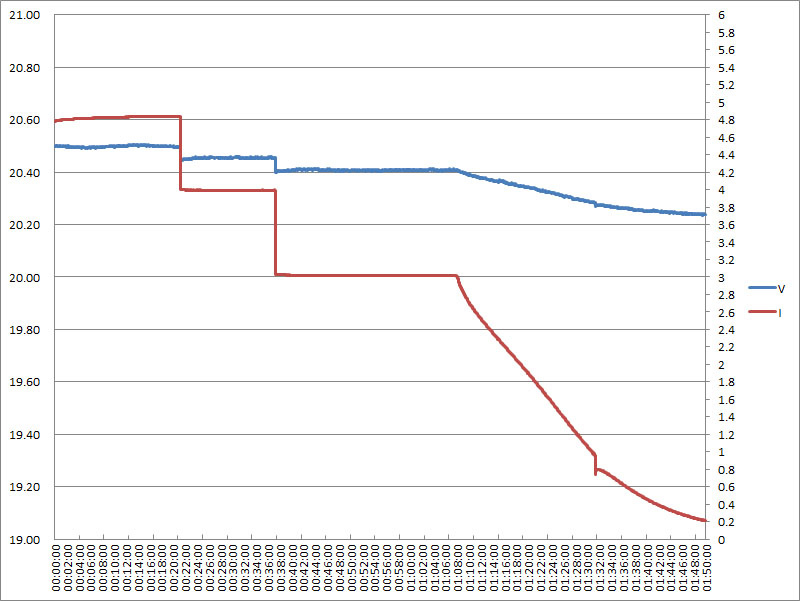

▼ZENDURE SuperTank Pro使用100W USB-C充電器進行充電時,一開始以100W充電,經過一段時間後充電電流(紅色曲線)會降到4A,再經過一段時間後充電電流(紅色曲線)會降到3A,並維持到進入CV(定電壓)區間,總充電時間約在1小時50分鐘。ZENDURE SuperTank Pro的100W充電途中雖有降低充電電流,但是相較於上一代100W充電中充電電流直接降到一半,其下降幅度已經改善不少,也符合規格所宣稱的2小時內充滿

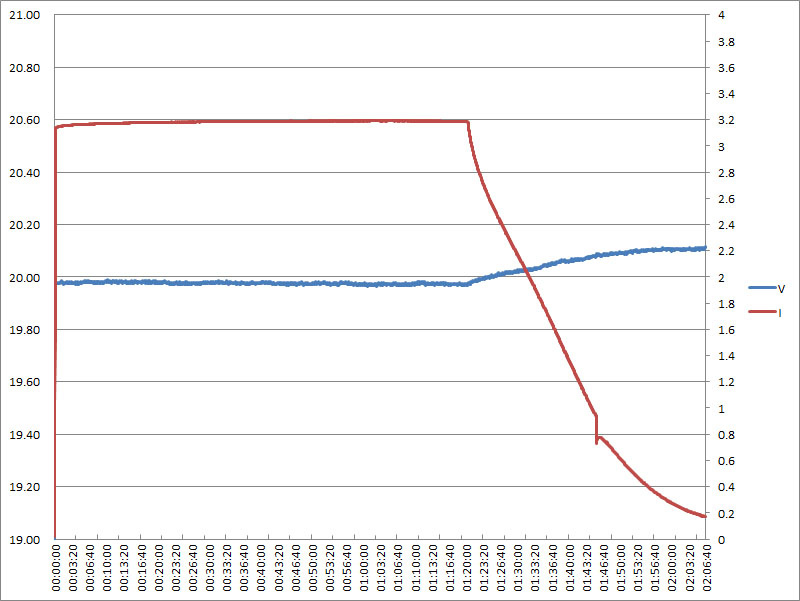

▼ZENDURE SuperTank Pro使用65W USB-C充電器進行充電時,會以3.2A的充電電流(紅色曲線)一路維持到進入CV(定電壓)區間,總充電時間約在2小時7分鐘,亦無出現上一代65W充電中偶爾會出現降充電電流的狀況。其實搭配65W充電器時,充電時間也只多了約17分鐘,所以並不一定要準備100W充電器專門伺候行動電源

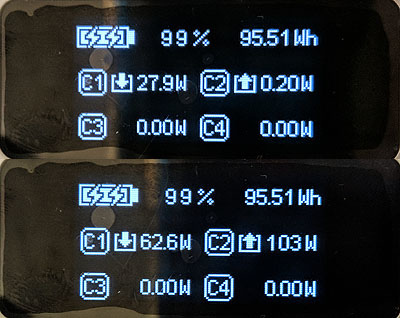

▼ZENDURE SuperTank Pro支援邊充邊用,當充電輸入時,其他USB-C埠都可以用來輸出,當輸出功率逐漸提高,充電輸入功率也會跟著提高同時優先轉送至輸出,若輸出功率比輸入功率高(如下圖輸入63W輸出103W),雖然可以維持輸出,但這時電池電量會開始減少,建議邊充邊用時不要使用高功率充電及放電,避免影響充電效率及大幅增加發熱量

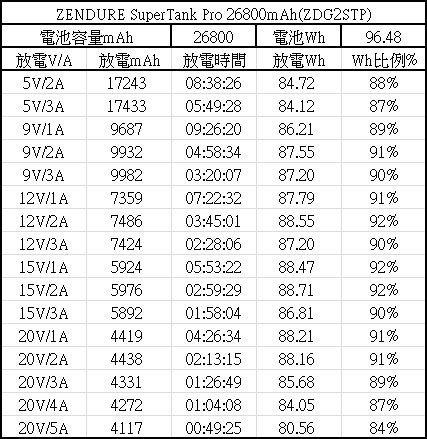

▼ZENDURE SuperTank Pro的USB-C1埠於各電壓電流組合下,所能放電的mAh、時間與Wh,並依照電池容量算出可用Wh。從數據來看,可用Wh最高92%,最低84%,整體來說表現不錯,也改善了上一代20V/5A,100W輸出時無法完整放電的狀況,5V/3A放電17433mAh,也符合本體上所標示的17000mAh額定電容量

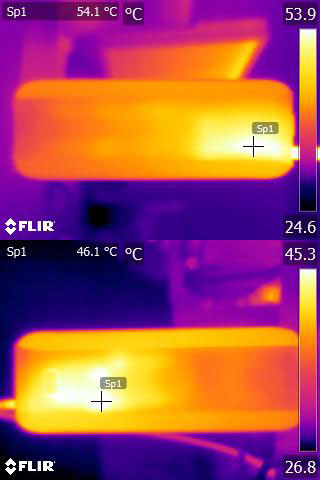

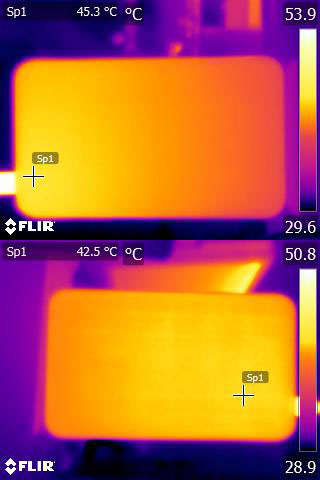

▼高功率充/放電一段時間後的正面/背面紅外線熱影像圖


▼高功率充/放電一段時間後的左右側面紅外線熱影像圖

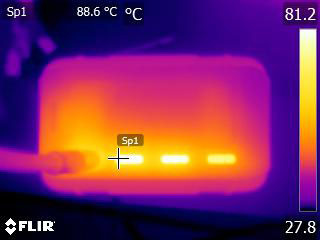

▼高功率充/放電一段時間後的頂部連接埠紅外線熱影像圖

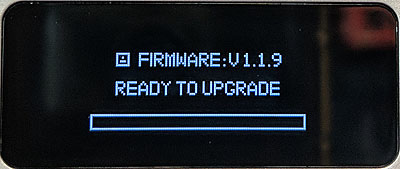

▼快速按側邊按鍵5次,然後按住側邊按鍵,會進入韌體升級模式,並顯示目前韌體版本,至官網下載更新程式後,可將新版韌體更新至行動電源

不錯的點:
◆26800mAh/96.48Wh大容量電池,可在外出時替行動裝置增加可觀續航力,並小於航空法規中行動電源額定電量不得超過100Wh的規定,可攜帶上飛機
◆4組USB-C埠,支援PD2.0/3.0、PPS/QC4+(僅USB-C2)、QC2.0/3.0、AFC、FCP等主流快充協議,其中2埠支援最大100W PD(Power Delivery)輸入/輸出,4組總輸出功率可達138W
◆可用Wh介於84%至92%之間,亦符合其額定電容量標示,較上一代產品改良了100W連續放電、65W充電偶降功率、100W充電功率下降幅度大的問題
◆OLED顯示幕可顯示各USB-C埠即時輸入/輸出功率、電池電量百分比/Wh、充電預估時間等資訊。內建TI(德儀)電池電量管理系統(庫倫計),監測充放電的電量及平衡
◆支援邊充邊放,充電中可同時由USB-C輸出對其他裝置充電,並將充電輸入電能優先轉送至使用中的輸出
◆正面/背面外殼採用鋁合金,改善散熱,提高耐用性
◆保護機制充足,通過FCC/CE/PSE/BSMI安規認證,並提供2年產品保固

可改進的點:
◆100W充電時,輸入功率會呈現階梯式下降,導致充電時間沒有比65W充電時快上許多,不過仍符合其宣稱的2小時內充飽(充飽時間1小時50分鐘)
◆重量較重
◆長時間高功率充放電時要注意本體散熱
◆應可加入電壓/電流/內部溫度等更多資訊,活用OLED顯示器

點此了解更多ZENDURE SuperTank Pro
https://azure4u.net/mGXze

報告完畢,謝謝收看
