產品特色:
●國際版隨附US、EU、UK、AU國際插頭,出國旅行不用準備轉接頭
●無「插」別,最速配,輸出埠不再區分高低,無論如何插都是快充,智慧配置雙孔動態分流,提供60W、45W+18W、30W+30W組合,可依照裝置去提供適當的充電功率
●一顆充電器搞定手機/平板/遊戲機/筆電/耳機等常用行動裝置
●採用耐熱PC材質製作的圓弧邊白色亮面外殼
●GreenSense環保節能,採用友善環境包裝,高轉換效率讓能源效率最大化
●InnerShield提供過電流/過電壓/過熱/過載/短路等五大保護機制,確保充電安全
●官網註冊即享3年保固,提供完整品質保障

產品規格:
型號:ADP-63AW W
尺寸:56x47x30.4mm(本體,不含插頭)
重量:140克
輸入:AC100-240V,1.6A,50/60HZ
單埠輸出60W模式:5V/3A、9V/3A、12V/3A、15V/3A、20V/3A、PPS 5-11V/3A
雙埠輸出45W模式:5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A、PPS 5-11V/3A
雙埠輸出30W模式:5V/3A、9V/3A、12V/2.5A、15V/2A、20V/1.5A、PPS 5-11V/3A
雙埠輸出18W模式:5V/3A、9V/2A、12V/1.5A、15V/1.2A、20V/0.9A、PPS 5-11V/2A
最大總輸出功率:63W(45W+18W)

▼外盒正面印上商標、品名、總輸出功率、動態分流、適用裝置圖示、InnerShield圖示,右上角印上3年保固標誌,左下角印上隨附US/EU/UK/AU國際插頭,右下角印上外觀圖及”A brand of DELTA”,表示Innergie為台達電子的品牌

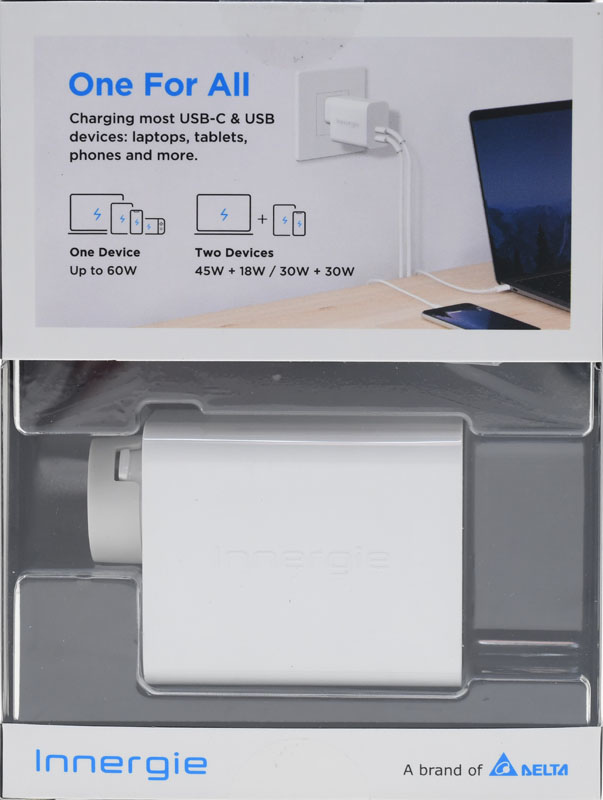

▼外盒背面上方為使用情境圖,下方透明視窗可看到充電器本體,左下角印上商標,右下角印上”A brand of DELTA”

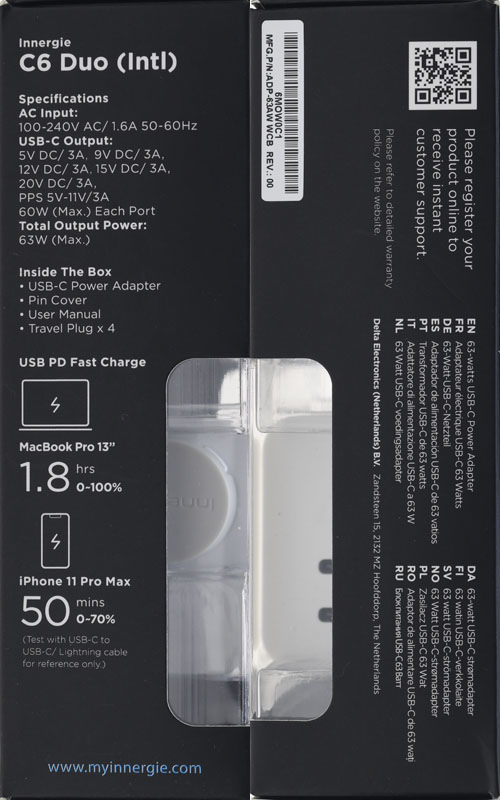

▼透明視窗延伸到外盒兩側,外盒右側以英文印上產品名稱、輸入/輸出規格、包裝內容物、裝置預計充電時間、官方網址。外盒左側有保固註冊登錄QR碼、多國語言產品名稱、條碼


▼外盒底部有認證標章、產地、加州65號法案警告訊息及說明網址

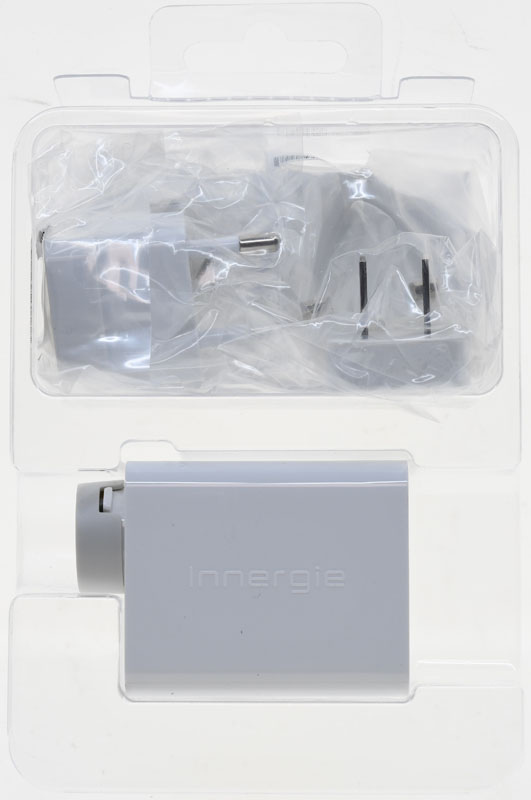

▼打開包裝,充電器本體及國際插頭裝在透明泡殼內

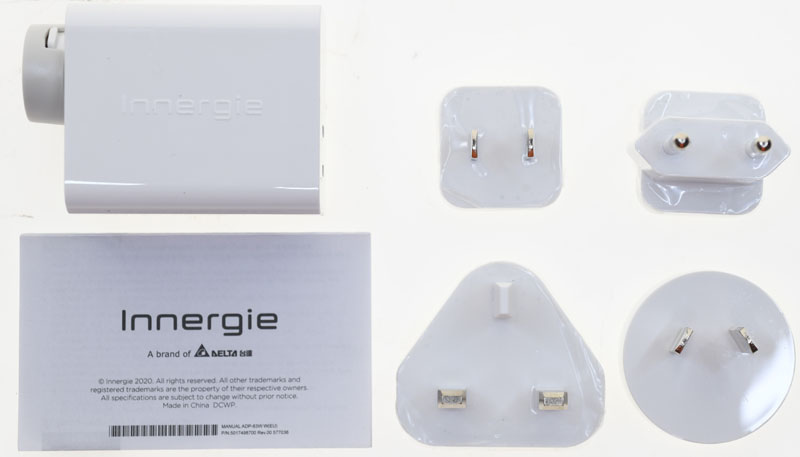

▼包裝內容,有充電器、說明書、US/EU/UK/AU國際插頭

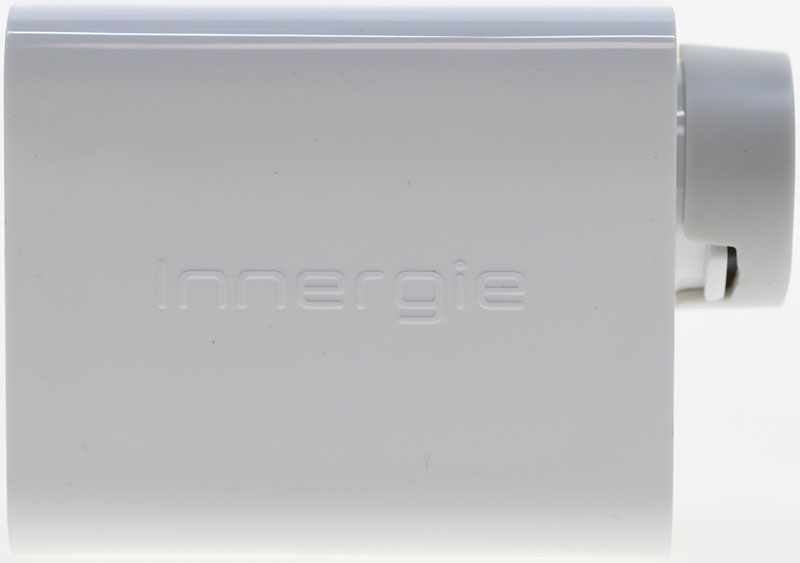

▼充電器本體白色亮面外殼以耐熱PC材質製作,兩片較大的側面有Innergie商標字樣凸印

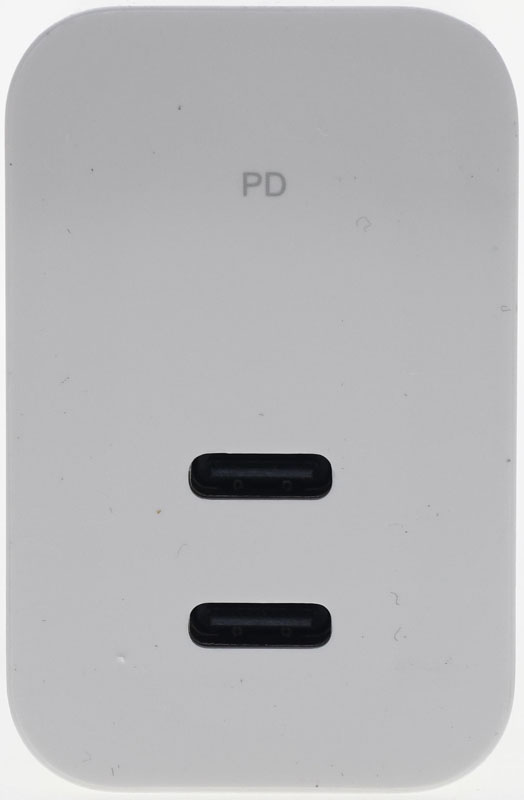

▼本體頂部有兩個USB-C輸出埠,並印上PD字樣標示

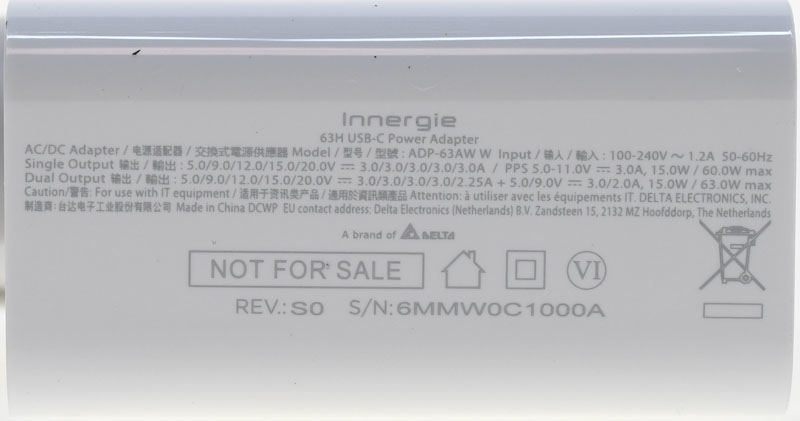

▼本體其中一個側面印上商標、名稱、型號、輸入/輸出規格、警告資訊、”A brand of Delta”字樣、版本別、序號

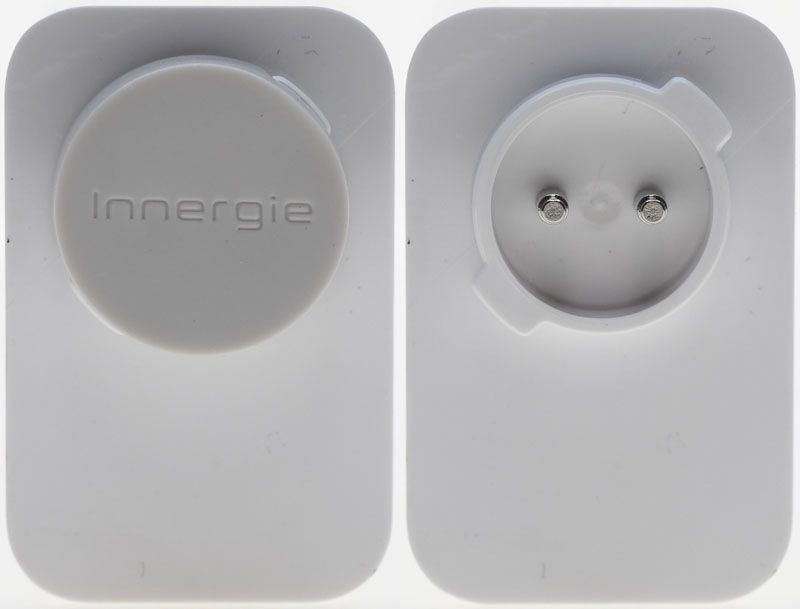

▼國際版採用可換式插頭設計,專利插頭連接器保護蓋上也有Innergie字樣

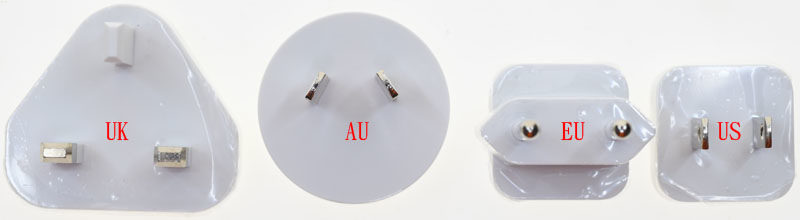

▼提供UK、AU、EU、US四種規格國際插頭

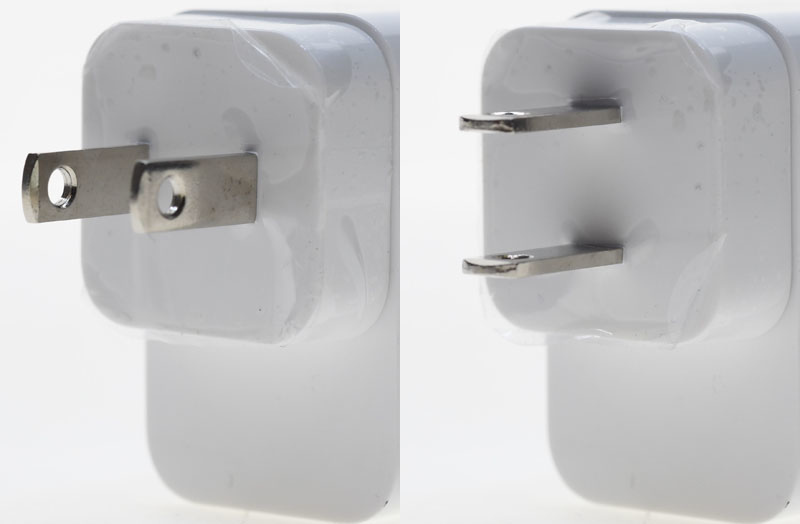

▼專利插頭連接器可讓插頭以不同方向安裝,讓充電器配合插座附近空間,下圖為US插頭2個方向示意圖

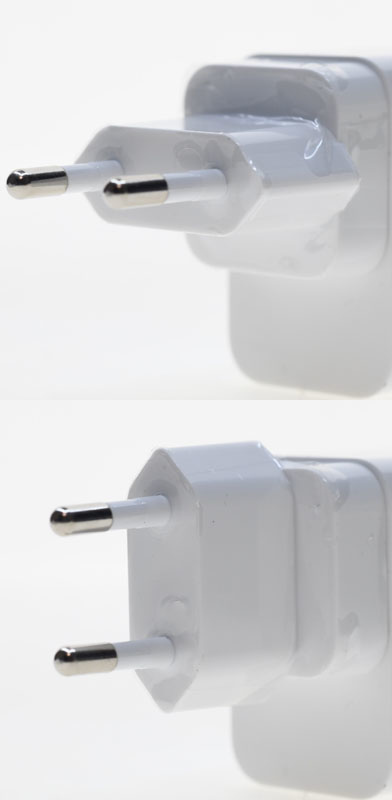

▼下圖為EU插頭2個方向示意圖

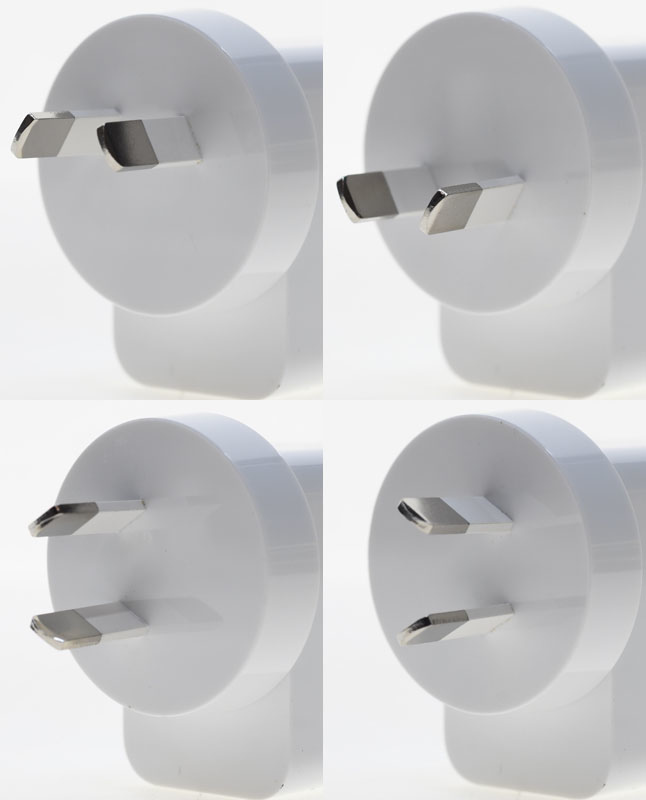

▼下圖為AU插頭4個方向示意圖

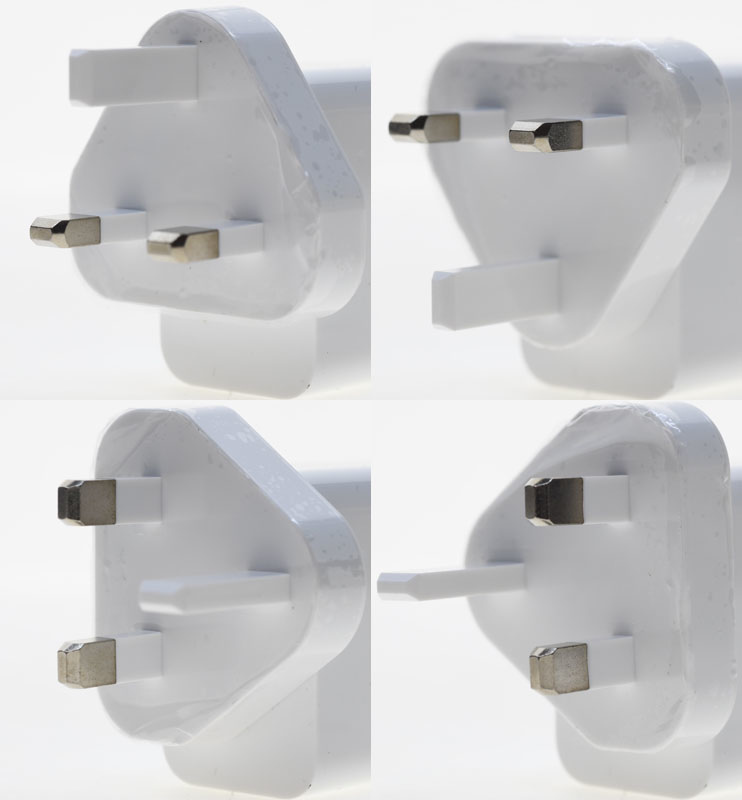

▼下圖為UK插頭4個方向示意圖

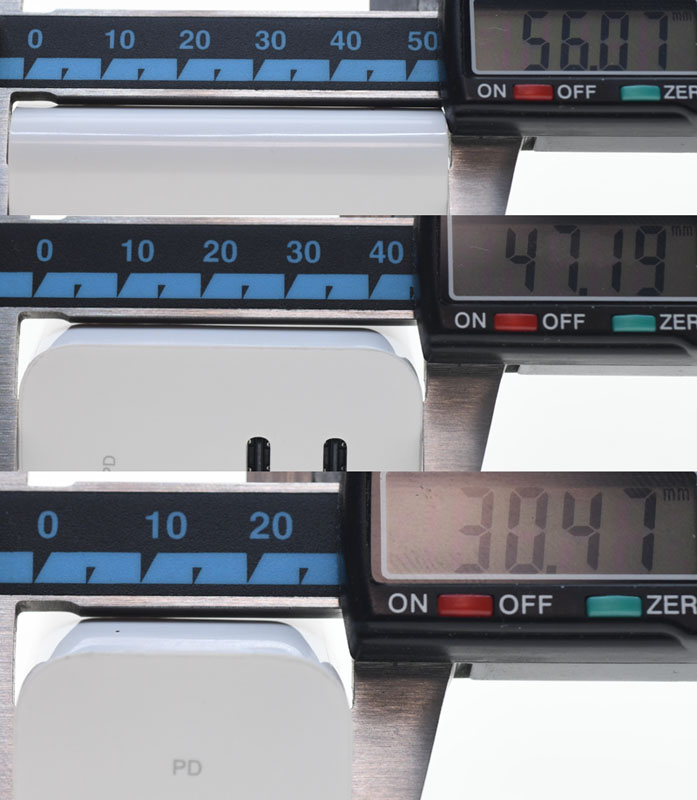

▼本體不含插頭的尺寸為56.1x47.2x30.5mm

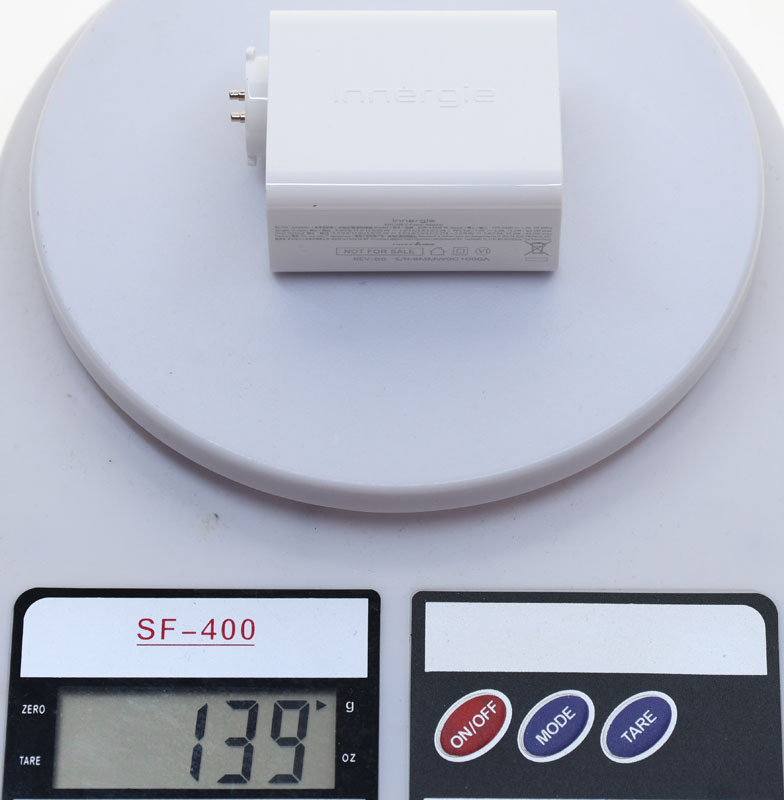

▼本體不含插頭及保護蓋的重量為139克

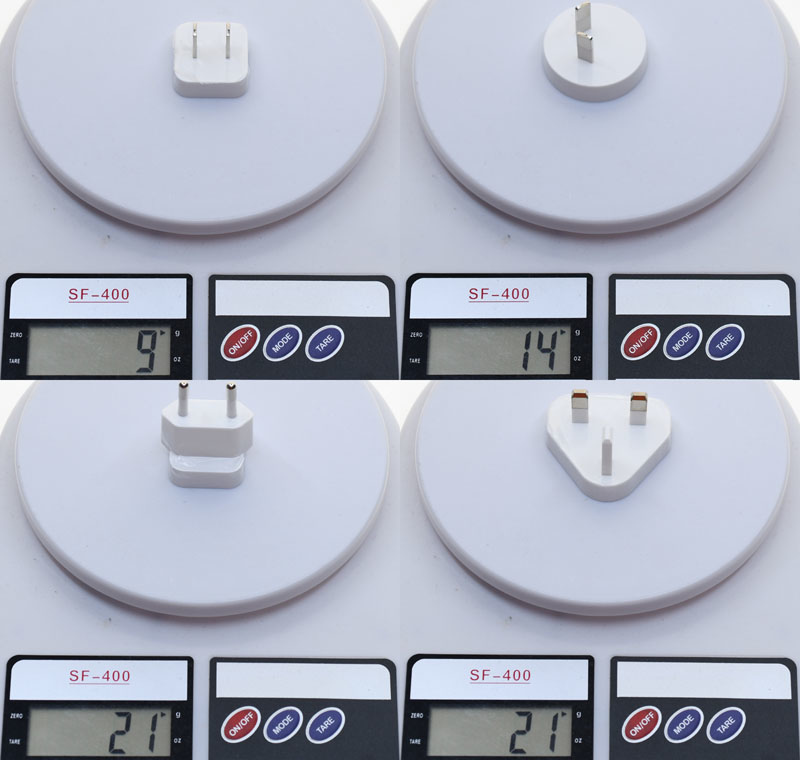

▼US/AU/EU/UK國際插頭的重量分別為9克/14克/21克/21克

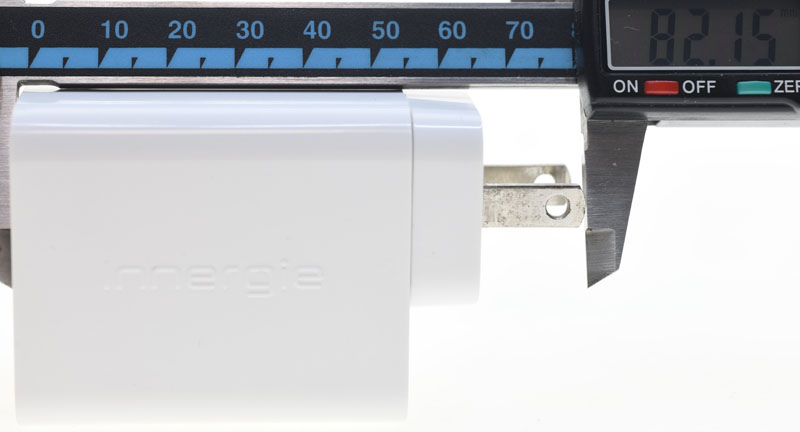

▼本體加上US插頭的總長度增加至82.2mm


Innergie C6 Duo國際版USB-C萬用雙埠充電器的功率分配邏輯如下:
任一埠單獨使用時,為60W模式輸出;當插上兩個裝置時,最初兩個埠都會提供60W模式協議,只要其中一個裝置申請20V輸出,則該埠會變成45W模式,另一埠會自動降成18W模式(45W+18W);如果兩埠同時申請20V輸出,則兩埠都會變成30W模式(30W+30W),部分輸出模式切換時會中斷供電再重新輸出

以下測試,靠近中央的定義為USB-C1,靠近外側的定義為USB-C2

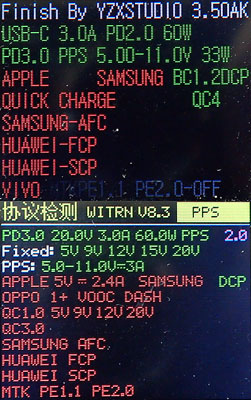

▼USB-C1/C2埠單獨使用,充電定義支援PD2.0/3.0、PPS、QC4、BC1.2、DCP 1.5A

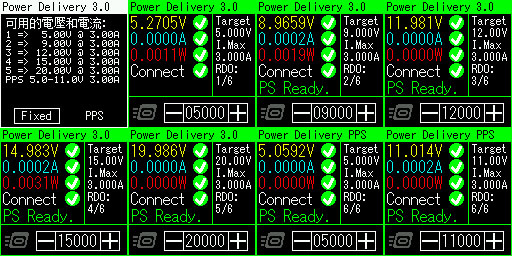

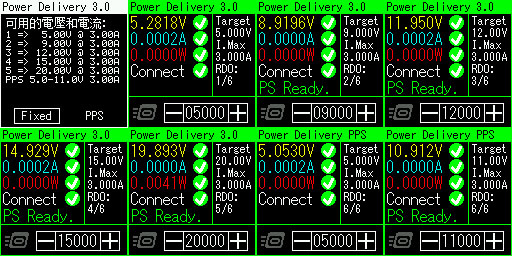

▼USB-C1單埠輸出60W模式,提供固定檔5V/3A、9V/3A、12V/3A、15V/3A、20V/3A、PPS檔5-11V/3A


▼USB-C2單埠輸出60W模式,提供固定檔5V/3A、9V/3A、12V/3A、15V/3A、20V/3A、PPS檔5-11V/3A

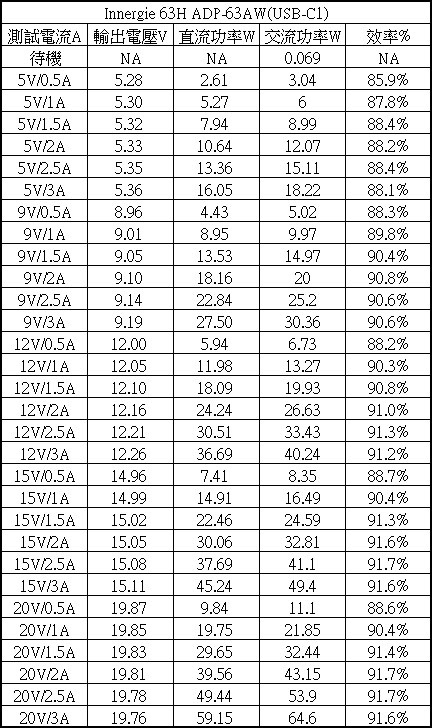

▼USB-C1埠各組輸出轉換效率表,空載下交流輸入功率為0.069W,整體轉換效率在85.9%至91.7%之間

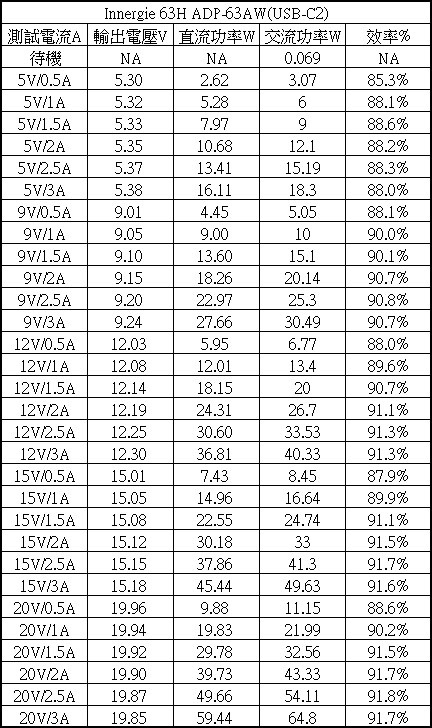

▼USB-C2埠各組輸出轉換效率表,空載下交流輸入功率為0.069W,整體轉換效率在85.3%至91.8%之間

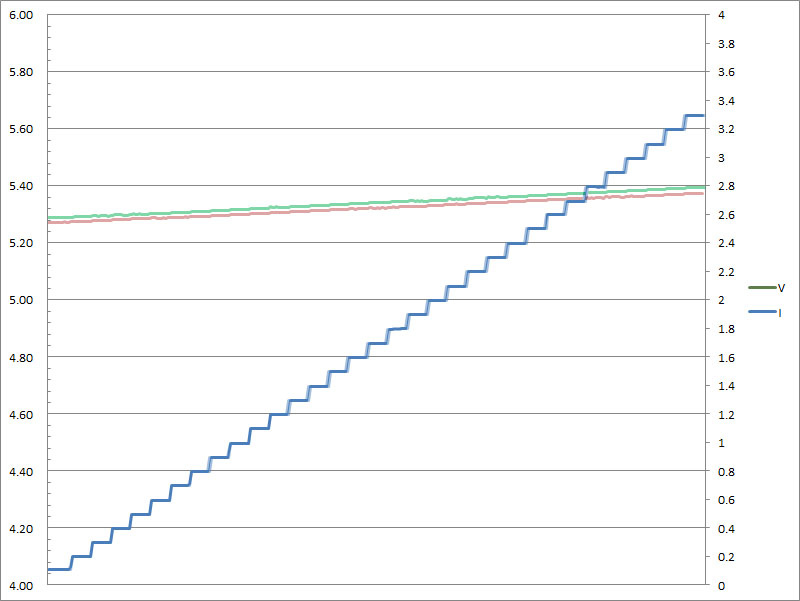

▼USB-C1(紅)/C2(綠)埠60W模式的固定檔5V輸出負載測試,隨著電流增加,輸出電壓上升,當輸出電流超過3.3A便會截止

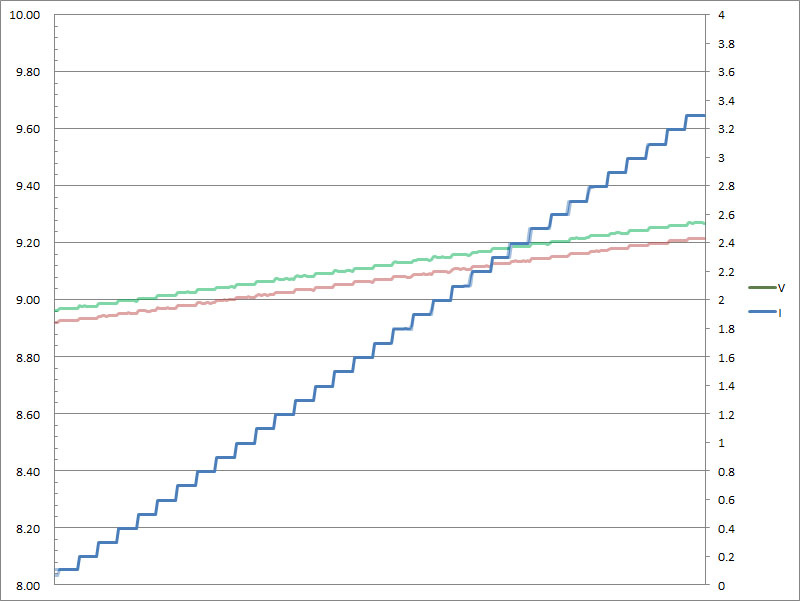

▼USB-C1(紅)/C2(綠)埠60W模式的固定檔9V輸出負載測試,隨著電流增加,輸出電壓上升,當輸出電流超過3.3A便會截止

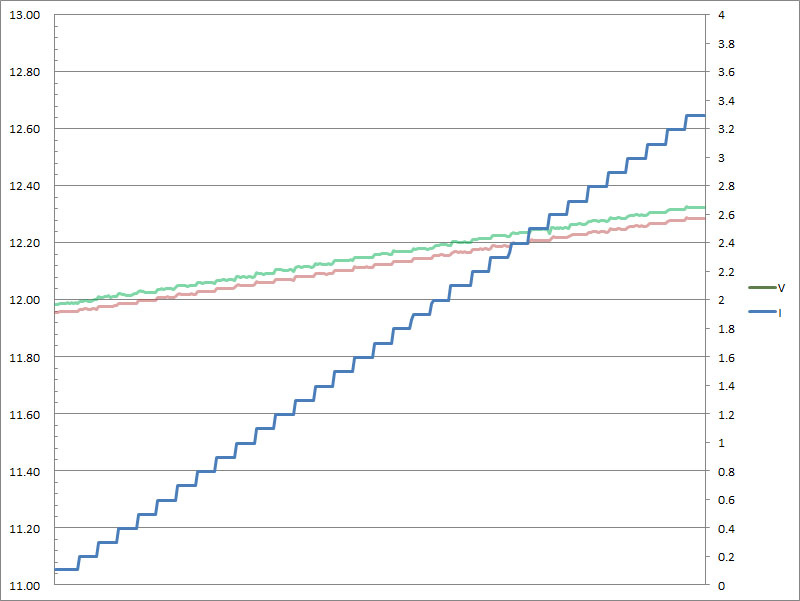

▼USB-C1(紅)/C2(綠)埠60W模式的固定檔12V輸出負載測試,隨著電流增加,輸出電壓上升,當輸出電流超過3.3A便會截止


▼USB-C1(紅)/C2(綠)埠60W模式的固定檔15V輸出負載測試,隨著電流增加,輸出電壓上升,當輸出電流超過3.3A便會截止

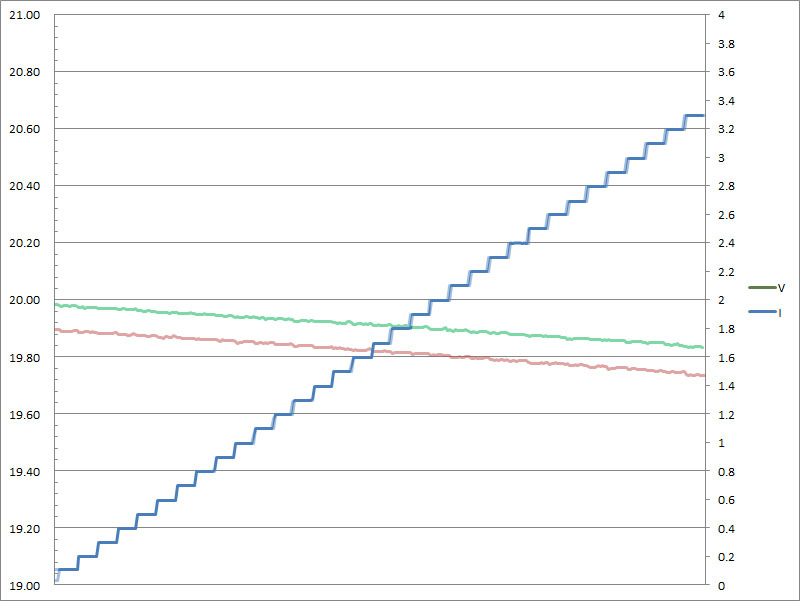

▼USB-C1(紅)/C2(綠)埠60W模式的固定檔20V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.3A便會截止

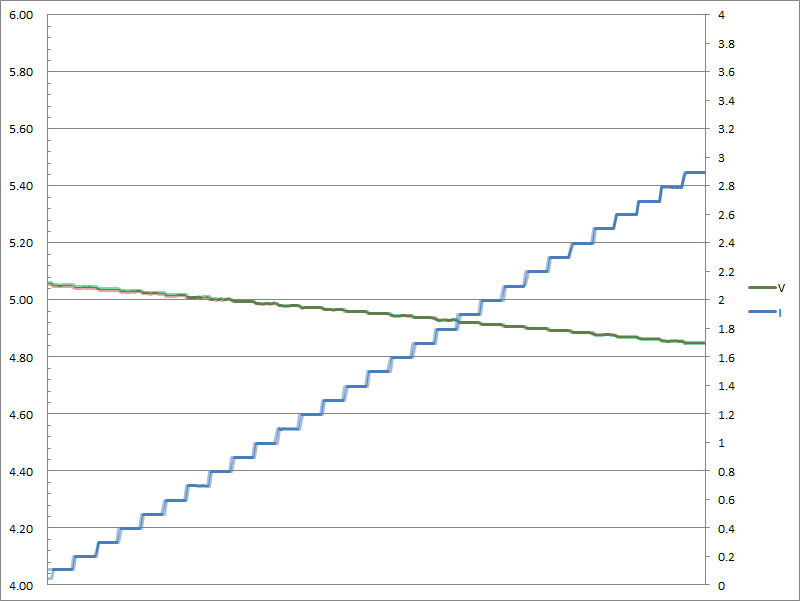

▼USB-C1(紅)/C2(綠)埠60W模式的PPS檔5V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過2.9A便會截止

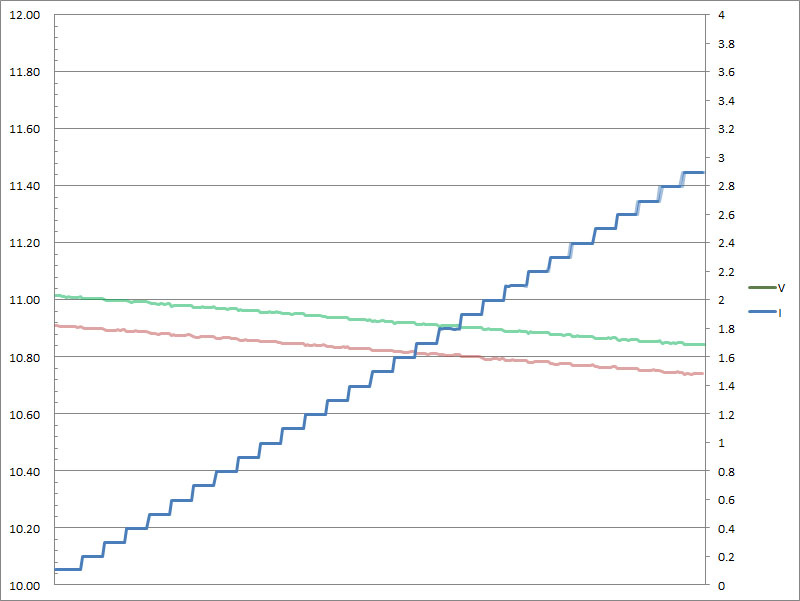

▼USB-C1(紅)/C2(綠)埠60W模式的PPS檔11V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過2.9A便會截止


雙埠輸出的45W模式,提供固定檔5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A、PPS檔5-11V/3A

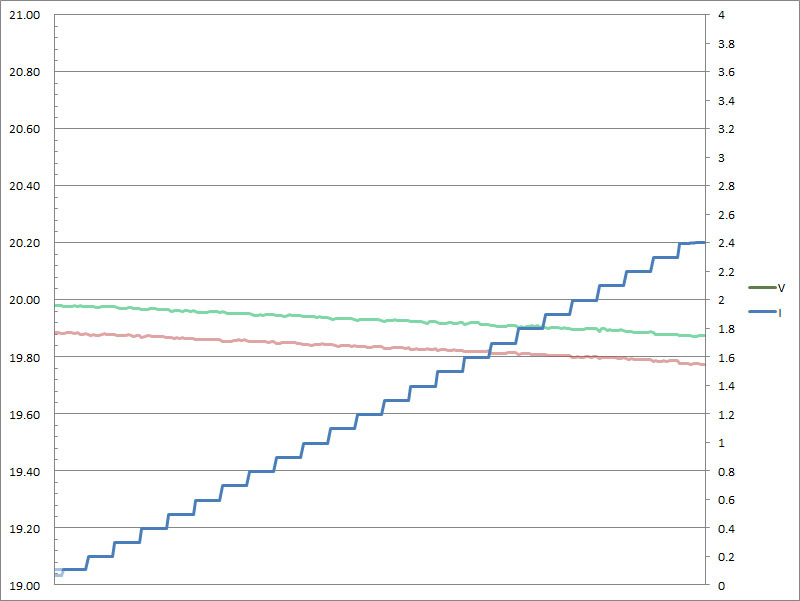

▼USB-C1(紅)/C2(綠)埠45W模式的固定檔20V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過2.4A便會截止


雙埠輸出的30W模式,提供固定檔5V/3A、9V/3A、12V/2.5A、15V/2A、20V/1.5A、PPS檔5-11V/3A
▼USB-C1(紅)/C2(綠)埠30W模式的固定檔12V輸出負載測試,隨著電流增加,輸出電壓上升,當輸出電流超過2.7A便會截止

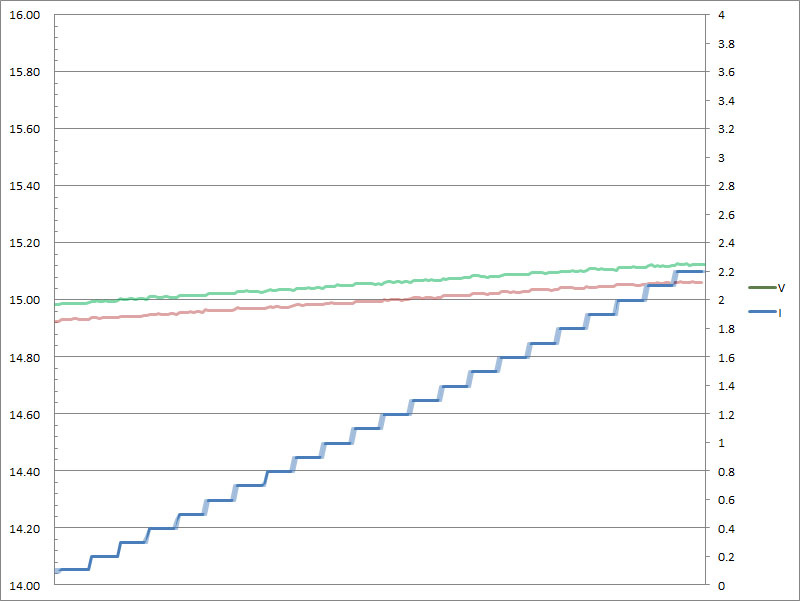

▼USB-C1(紅)/C2(綠)埠30W模式的固定檔15V輸出負載測試,隨著電流增加,輸出電壓上升,當輸出電流超過2.2A便會截止

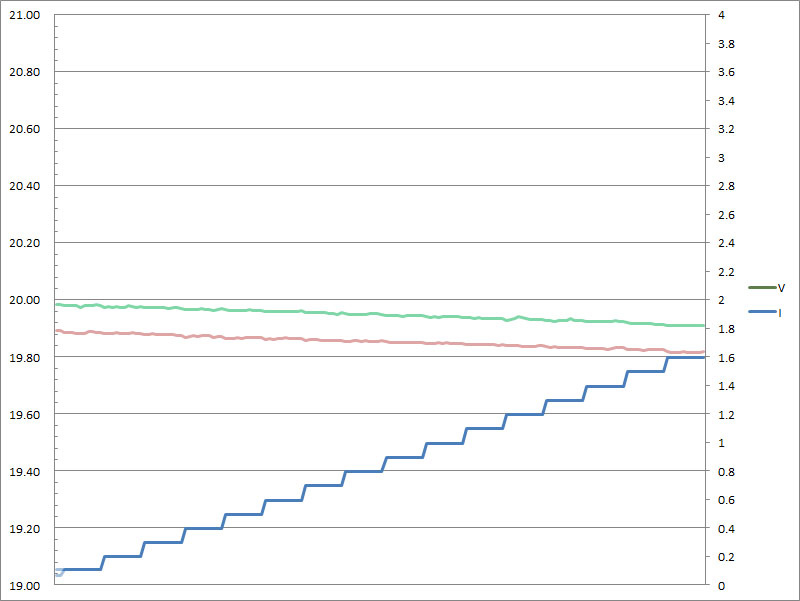

▼USB-C1(紅)/C2(綠)埠30W模式的固定檔20V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過1.6A便會截止


雙埠輸出的18W模式,提供5V/3A、9V/2A、12V/1.5A、15V/1.2A、20V/0.9A、PPS 5-11V/2A
▼USB-C1(紅)/C2(綠)埠18W模式的固定檔9V輸出負載測試,隨著電流增加,輸出電壓上升,當輸出電流超過2.2A便會截止

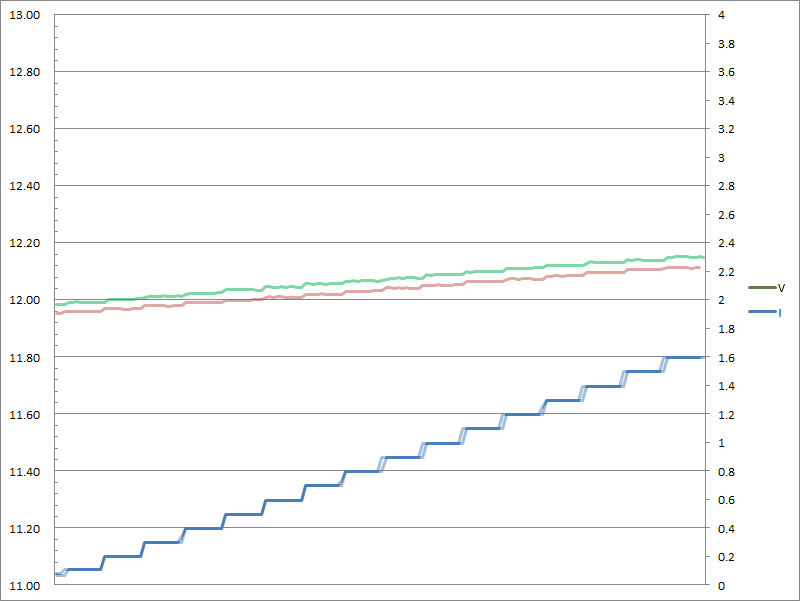

▼USB-C1(紅)/C2(綠)埠18W模式的固定檔12V輸出負載測試,隨著電流增加,輸出電壓上升,當輸出電流超過1.6A便會截止

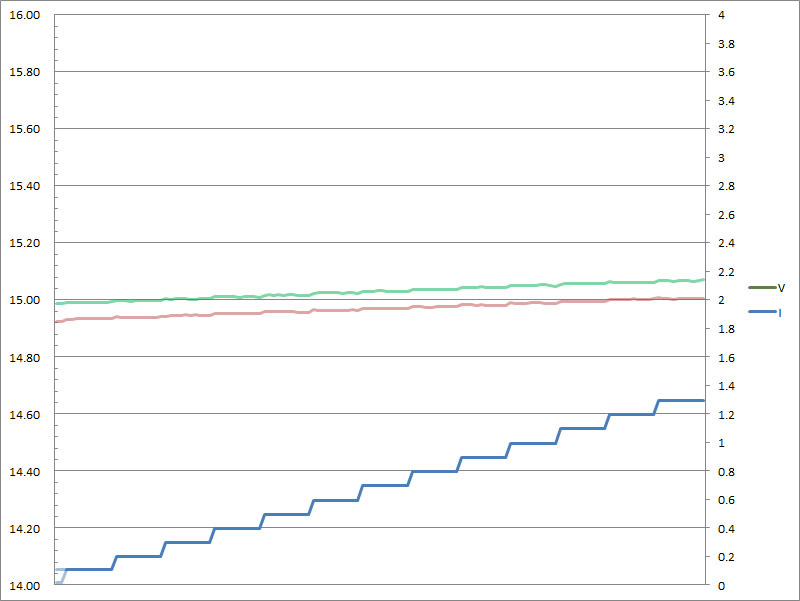

▼USB-C1(紅)/C2(綠)埠18W模式的固定檔15V輸出負載測試,隨著電流增加,輸出電壓上升,當輸出電流超過1.3A便會截止


▼USB-C1(紅)/C2(綠)埠18W模式的PPS檔5V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過1.9A便會截止


▼USB-C1(紅)/C2(綠)埠18W模式的PPS檔11V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過1.9A便會截止

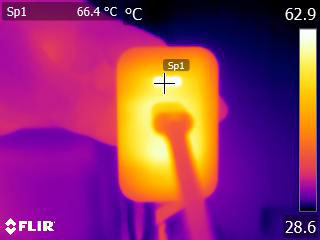

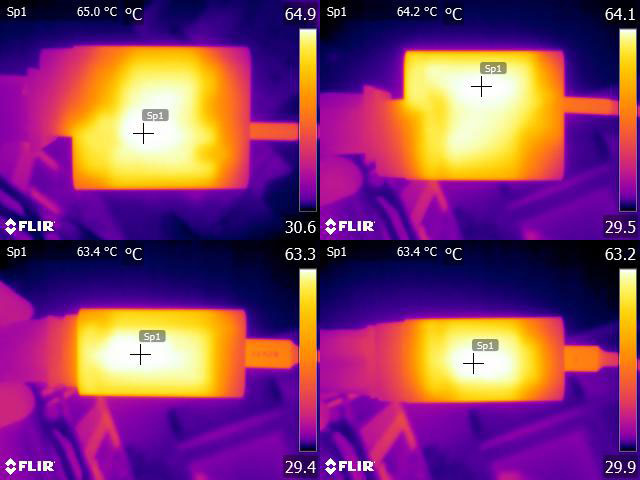

▼USB-C1連續輸出60W一小時後本體的紅外線熱影像圖


▼USB-C1連續輸出60W一小時後本體輸出埠的紅外線熱影像圖

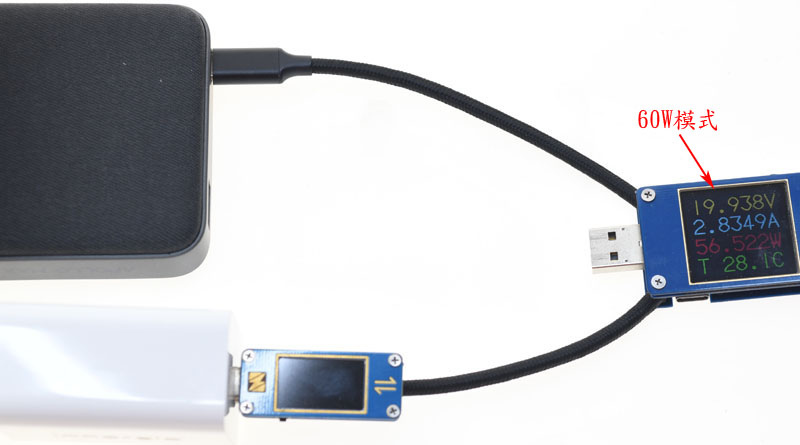

▼實際使用情境1,支援100W輸入的行動電源插在Innergie C6 Duo任一個USB-C埠,都可以最大60W模式充電

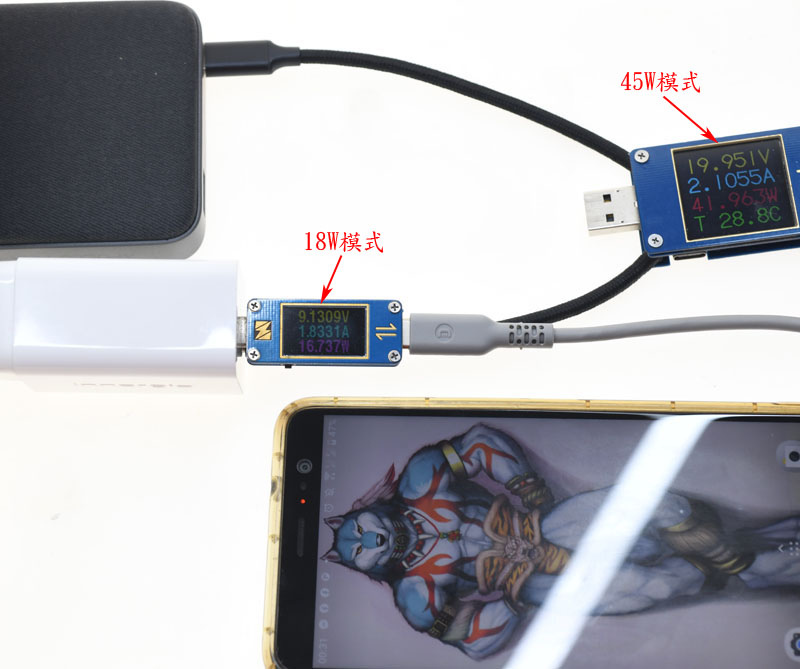

▼實際使用情境2,另外一埠插上手機(HTC U11+),因為手機不申請20V充電,Innergie C6 Duo的智慧動態分流會自動分配成45W模式(行動電源)與18W模式(手機)

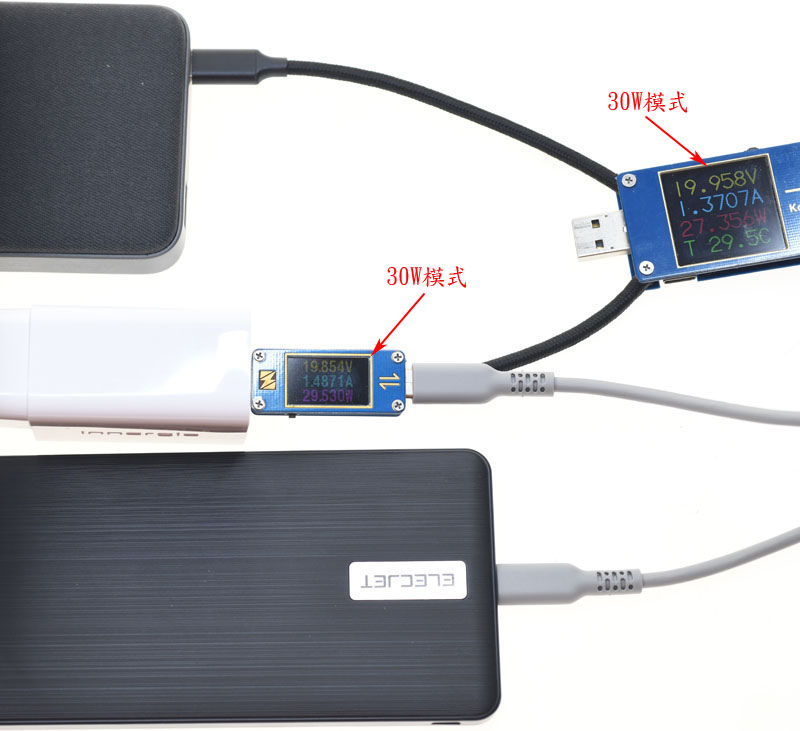

▼實際使用情境3,若另外一埠插上會申請20V充電的裝置,Innergie C6 Duo的智慧動態分流會自動分配成兩組30W模式輸出

優點:
1.依照負載電壓申請狀況,雙USB-C輸出自動切換45W+18W、30W+30W三種分配模式,並隨PDO最大電流修改限流門檻,部分固定輸出組帶線損補償
2.待機功耗僅0.069W,最高效率可達91.8%,最低效率85.3%
3.隨附US/AU/EU/UK等4種國際插頭,出國旅行不用再攜帶轉接插頭
缺點:
1.只支援PD2.0/3.0/PPS/QC4快充協議,較適用於支援PD快充協議的裝置

報告完畢,謝謝收看
