相信各位都看過社群媒體或網頁上的一頁式廣告,其中有個廣告號稱在小小的體積內擁有高達50000mAh的電池容量,還內建三種帶短線的常用接頭,價格也很便宜,到底這是怎樣的東西呢?以下將實際進行解說、分解及測試

▼外盒正面


▼外盒背面


▼外盒左/右側面及底部


▼包裝內容有行動電源本體、手腕帶、Type-A to Micro Type-B充電短線


▼本體正面採用黑色亮面外殼


▼電源開啟時正面上方會隱約出現25/50/75/100的數字,不過亮度很暗,要在暗處才會明顯


▼本體頂部左邊有1個Type-A輸出插座,右邊有1個Type-C輸入插座及1個Micro Type-B輸入插座。本體右側面有電源開關,頂部與右側角落有手腕帶穿線孔


▼本體左側面有一照明用LED,雙按開關可打開/關閉照明LED


▼本體背面有三條直出帶狀短線接頭專用的收納凹槽


▼背面印上名稱Power Bank、電池容量50000mAh、輸入5V/2.1A、輸出一5V/2.1A、輸出二5V/2.1A、認證標章


▼三條直出帶狀短線及接頭,提供Type-C(上)、Lightning(中)、Micro Type-B(下)三種插頭


▼本體尺寸為81.2x79.5x28.4mm


▼本體重量為178克


▼內部結構圖,裡面3顆18650電池與主電路板之間沒有間隔隔板,僅使用泡棉雙面膠(照片中已移除)固定在外殼內,一紅一黑線用來連接電池及電路板


▼3顆18650電池上面沒有任何印刷字樣,若以單顆18650電池容量3500mAh計算,3顆最大也只有10500mAh,與其標示50000mAh有很大出入,加上電池沒標示完全不知道其真實容量,只能透過測試來得知


▼3顆18650電池正極(上)/負極(下)透過鎳帶並聯


▼電路板這一面有一個黑色泡棉方塊,上面貼上印著25/50/75/100數字的面板,看來從外殼正面隱約看到的數字就是由此處發出,代表25%/50%/75%/100%電量指示燈,上圖為熄滅狀態,下圖為點燈狀態


▼將其面板及黑色泡棉方塊移除,可看到下方有4顆方形白光LED,若以電量指示燈來說這LED體積不小,但考量其必須要透過印著數字的面板並從外殼正面透光出來,就可以理解為何會選用這麼大顆的LED,上圖為熄滅狀態,下圖為點燈狀態。右側USB-A插座的D+/D-直接短路,沒有配置充電定義IC,三條直出短線只焊接正負極至電路板,沒意外的話在接頭端應該也是將D+/D-短路,這表示說充電定義只能支援BC1.2及DCP 1.5A


▼電路板另一面十分簡單,只有1個8腳小IC、1個電感及一些表面黏著的電阻/電容,IC上印著SY3511D的字樣

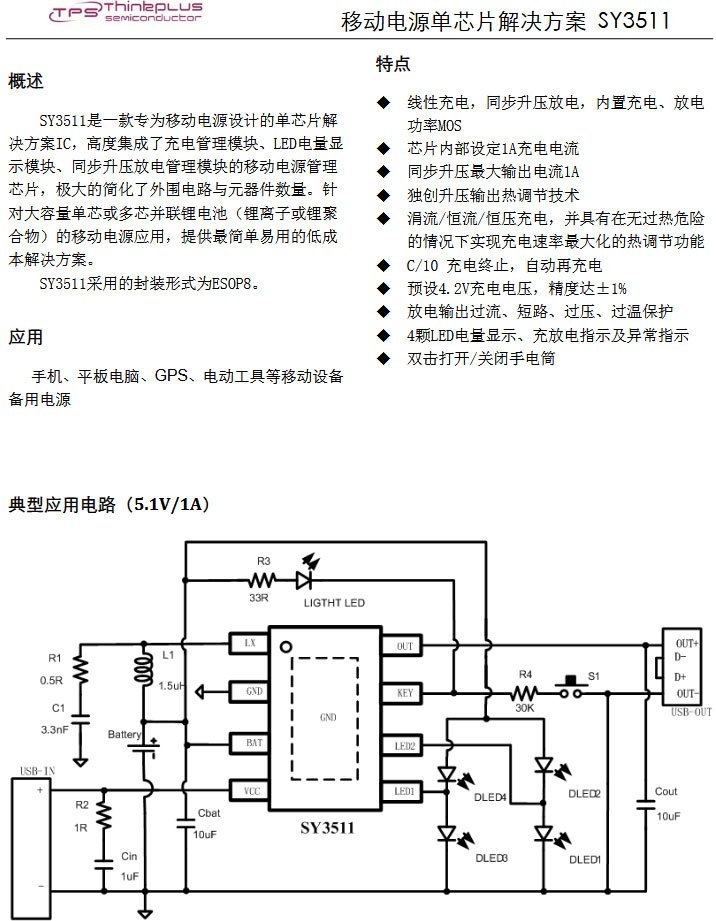

▼SY3511為一款單一晶片行動電源方案,從典型應用電路來看就可以了解為何電路板上的元件這麼少。SY3511本身僅支援5V/1A輸入及5V/1A輸出,所以可以知道行動電源外殼上標示的輸入5V/2.1A及輸出5V/2.1A標示不實


接下來進行測試
▼Type-C輸出插頭的充電定義僅支援BC1.2、DCP 1.5A


▼本體USB-A的充電定義僅支援BC1.2、DCP 1.5A


▼Micro Type-B輸出插頭的充電定義僅支援BC1.2、DCP 1.5A


▼對行動電源進行充電,充電電壓/電流圖表如下圖,充電電流最大峰值為1A,行動電源完全充飽的充電時間為7小時53分,輸入電量為29.07Wh,從充電輸入電量來看,完全不像50000mAh電池容量行動電源該有的數據


▼對行動電源輸出進行放電測試,放電電流設為1A,放電電壓/電流圖表如下圖,行動電源從完全充飽到低電量自動關機,放電時間為3小時33分,5V輸出放電電量為17.93Wh,從放電輸出電量來看也完全不像50000mAh電池容量行動電源該有的數據,充其量只有十分之一的水準


▼對電池單獨進行放電測試,首先使用行動電源本身電路充飽,然後斷開正負極接線,只對3顆並聯的電池進行放電測試,放電電流設為1.5A,放電終止電壓設為3V,實際電池放電時間為3小時37分,放電容量為5391mAh(單顆約1800mAh),放電電量為20.23Wh,驗證其標示的50000mAh電池容量灌水非常非常多。由上面5V放電Wh與電池放電Wh,可計算出其電路的轉換效率為88.6%


▼充電(上)及放電(下)一段時間後的正面/背面紅外線熱影像圖

結論:
此行動電源外殼上標示具備50000mAh電池容量、輸入5V/2.1A、輸出5V/2.1A,但實際拆解及測試後,真實的輸入與輸出都只能5V/1A,3顆並聯18650電池部分測試也僅有5400mAh容量(表示一顆約1800mAh),差了將近10倍,標示相當不實。即使想當成普通5000mAh行動電源來用,因輸入/輸出規格僅有5V/1A,充電時間接近8個小時,加上內部做工粗糙,也無法提供有效且安全的充電,可以說是完全沒有利用價值。建議遇到這類廣告推銷的產品,一定要詳加比較,不要貿然出手

報告完畢,謝謝收看
