產品特色：
●採用GaN氮化鎵功率元件，提高轉換效率
●3個USB-C及1個USB-A輸出，其中USB-C1及USB-C2可依照插入裝置自動切換65W/45W/18W輸出模式
●支援PD/PPS/QC/AFC/FCP/SCP/Apple主流快充協議，適用手機/平板/遊戲機/筆電/耳機等常用行動裝置
●本體採用折疊式插頭
●搭載多重保護
產品規格：
原廠編號：70773
型號：CD224
輸入：AC100-240V，1.8A，50/60HZ
USB-C1/USB-C2輸出：5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A
USB-C3輸出：5V/3A、9V/2A、12V/1.5A
USB-A輸出：4.5V/5A、5V/4.5A、5V/3A、9V/2A、12V/1.5A
總輸出功率：最大65W

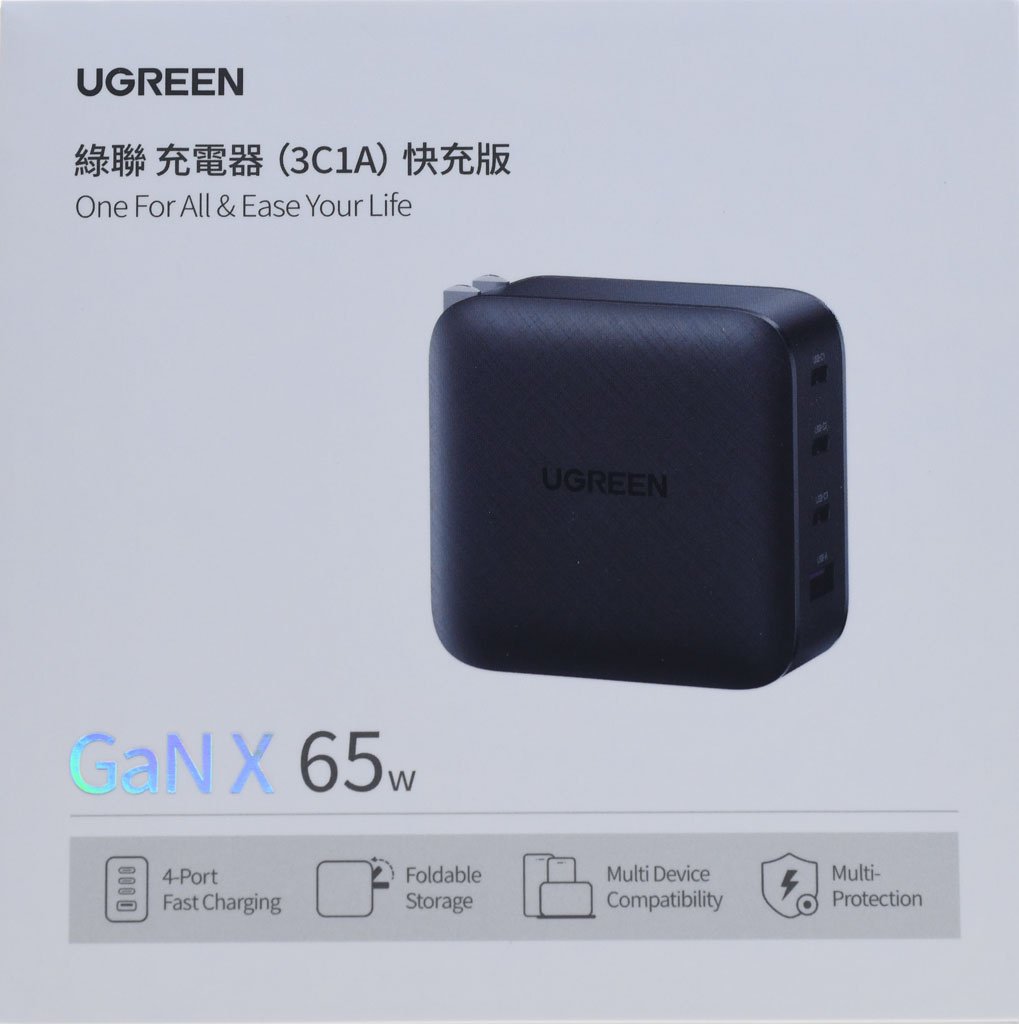

▼包裝正面有商標、產品名稱、右側有產品外觀圖、GaN X 65W字樣、產品特色圖示
▼包裝背面有產品名稱、產品特色圖示說明、規格表、中文產品資訊貼紙、安規/BSMI認證、條碼
▼外盒左右側面分別有社群媒體連結QR碼及防偽驗證貼紙
▼打開包裝上蓋，最上方的紙卡套內有說明書
▼掀開紙卡套，可看到包著透明膠膜的充電器本體
▼包裝內容有使用說明書及充電器本體
▼充電器本體採黑色外殼
▼左右兩片面積較大部分有菱形格狀花紋裝飾及商標
▼折疊式插頭設計
▼此處側面印上名稱、型號、輸入/輸出規格、產地、安規/BSMI認證
▼本體輸出埠有3個USB-C及1個USB-A，輸出埠均有標示
▼本體的尺寸為65x65x32.3mm
▼本體的重量為168克
支援以下輸出配置：
USB-C1/USB-C2單埠輸出：最大65W
USB-C3單埠輸出：最大18W
USB-A單埠輸出：最大22.5W
C1+C2雙埠輸出：45W+18W(依照快充申請狀況決定特定輸出埠是45W模式或18W模式，於後面說明)
C1+C3雙埠輸出：45W(C1)+18W(C3)
C2+C3雙埠輸出：45W(C2)+18W(C3)
C1+A雙埠輸出：45W(C1)+22.5W(A)
C2+A雙埠輸出：45W(C2)+22.5W(A)
C3+A雙埠輸出：僅限5V
C1+C2+C3三埠輸出：18W(C1)+18W(C2)+18W(C3)
C1+C2+A三埠輸出：18W(C1)+18W(C2)+22.5W(A)
C1+C2+C3+A四埠輸出：18W(C1)+18W(C2)+僅限5V(C3+A)
當裝置插上/拔除裝置，於更改電壓電流組資訊時會先中斷輸出再恢復
▼USB-C1/USB-C2單獨使用，充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC4+、AFC、FCP、SCP、APPLE 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A
▼USB-C1埠搭配5A線材，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A，PPS檔提供3.3-21V/3A
▼USB-C2埠搭配5A線材，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A，PPS檔提供3.3-21V/3A。USB-C2的輸出電壓較USB-C1略高
▼USB-C1(左)/USB-C2(右)各組輸出轉換效率表，空載下交流輸入功率為0.2W，整體轉換效率在74.9%至91.7%之間
▼USB-C1(紅)/C2(綠)埠搭配5A線材的固定檔5V輸出負載測試，隨著電流增加，輸出電壓上升，當輸出電流超過3.1A(USB-C1)/3.2A(USB-C2)便會截止
▼USB-C1(紅)/C2(綠)埠搭配5A線材的固定檔9V輸出負載測試，隨著電流增加，輸出電壓上升，當輸出電流超過3.1A(USB-C1)/3.2A(USB-C2)便會截止
▼USB-C1(紅)/C2(綠)埠搭配5A線材的固定檔12V輸出負載測試，隨著電流增加，輸出電壓上升，當輸出電流超過3.1A(USB-C1/USB-C2)便會截止
▼USB-C1(紅)/C2(綠)埠搭配5A線材的固定檔15V輸出負載測試，隨著電流增加，輸出電壓上升，當輸出電流超過3.1A(USB-C1)/3.2A(USB-C2)便會截止
▼USB-C1(紅)/C2(綠)埠搭配5A線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓上升，當輸出電流超過3.5A(USB-C1)/3.6A(USB-C2)便會截止
▼USB-C1(紅)/C2(綠)埠搭配5A線材的PPS檔3.3V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.1A(USB-C1)/3.2A(USB-C2)便會截止
▼USB-C1(紅)/C2(綠)埠搭配5A線材的PPS檔21V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.1A(USB-C1/USB-C2)便會截止
▼USB-C1埠搭配3A線材，固定檔20V最大電流會下修至3A
▼USB-C2埠搭配3A線材，固定檔20V最大電流會下修至3A
▼USB-C1(紅)/C2(綠)埠搭配3A線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓上升，當輸出電流超過3.1A(USB-C1/USB-C2)便會截止
▼USB-C3單獨使用，充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC4+、AFC、FCP、SCP、MTK PE1.1、APPLE 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A
▼USB-C3埠固定檔提供5V/3A、9V/2.65A、12V/2A、15V/1.6A
▼USB-C3埠PPS檔提供3.3-5.9V/3A及3.3-11V/2A
▼USB-C3埠各組輸出轉換效率表，空載下交流輸入功率為0.2W，整體轉換效率在72%至90.5%之間
▼USB-C3埠固定檔5V輸出負載測試，隨著電流增加，輸出電壓無明顯變化，當輸出電流超過3.3A便會截止
▼USB-C3埠固定檔9V輸出負載測試，隨著電流增加，輸出電壓無明顯變化，當輸出電流超過3.3A便會截止
▼USB-C3埠固定檔12V輸出負載測試，隨著電流增加，輸出電壓無明顯變化，當輸出電流超過2.2A產生壓降，超過2.3A便會截止
▼USB-C3埠固定檔15V輸出負載測試，隨著電流增加，輸出電壓無明顯變化，當輸出電流超過2.2A產生壓降，超過2.3A便會截止
▼USB-C3埠第一組PPS檔3.3V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.3A便會截止
▼USB-C3埠第一組PPS檔5.9V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.3A便會截止
▼USB-C3埠第二組PPS檔3.3V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過2.2A便會截止
▼USB-C3埠第二組PPS檔11V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過2.2A便會截止
▼USB-A埠單獨使用，充電定義支援QC2.0/3.0、AFC、FCP、SCP、APPLE 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A
▼USB-A埠的QC2.0 5V/9V/12V輸出電壓
▼USB-A埠各組輸出轉換效率表，空載下交流輸入功率為0.2W，整體轉換效率在75.6%至90.3%之間
▼USB-A埠的5V輸出負載測試，隨著電流增加，輸出電壓上升，當輸出電流超過3.5A便會截止
▼USB-A埠的9V輸出負載測試，隨著電流增加，輸出電壓上升，當輸出電流超過3.5A便會截止
▼USB-A埠的12V輸出負載測試，隨著電流增加，輸出電壓上升，當輸出電流超過2.4A便會截止
▼當USB-C1與USB-C2一起接上裝置時，最初狀態下兩埠都會先提供65W輸出模式協議
▼若先插入的埠觸發到9V，而後插入的埠也觸發到9V及以上時，先插入的埠會變成18W輸出模式，後插入的埠會變成45W輸出模式，但觸發動作要在6秒內完成，如果未完成則會回到最初狀態，接上裝置不會斷電，更改輸出模式時會斷電再復電
▼若先插入的埠觸發到12V及以上，而後插入的埠也觸發到9V及以上時，先插入的埠會變成45W輸出模式，後插入的埠會變成18W輸出模式，同樣觸發動作要在6秒內完成，如果未完成則會回到最初狀態，接上裝置不會斷電，更改輸出模式時會斷電再復電
▼USB-C1/USB-C2的45W輸出模式，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A，PPS檔提供3.3-21V/2.1A
▼USB-C1/USB-C2/USB-C3的18W輸出模式，固定檔提供5V/3A、9V/2A、12V/1.5A、15V/1.2A，PPS檔提供3.3-5.9V/3A及3.3-11V/1.6A
▼當USB-C3與USB-A一起接上裝置時，僅限5V輸出，輸出協議支援APPLE 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A
▼USB-C1連續輸出65W三小時後本體的紅外線熱影像圖(因為啟動測試以後去做其他事，回來才發現跑了三個小時)
▼USB輸出埠的紅外線熱影像圖
優點：
◆具備3個USB-C及1個USB-A輸出，支援PD/PPS/QC/AFC/FCP/SCP/Apple主流快充協議
◆採用GaN氮化鎵功率元件，最高效率可達91.7%
◆插入/拔除裝置時，USB-C1/USB-C2埠會自動依照裝置觸發快充狀況，去修改各埠固定檔/PPS檔的電壓電流組資訊及輸出功率，並依其最大電流更改限流門檻
◆折疊式插頭，方便收納攜帶
缺點：
◆空載功耗0.2W略高，最低效率為72%(USB-C3 5V/0.5A)
報告完畢，謝謝收看
