感謝網友出借小能人X16供在下測試
產品規格：
重量：1460克
尺寸：190x90x115mm
充電輸入功率：15V，1-3A
原廠充電器規格：15V/2A，30W
輸出波形：正弦波
工作溫度：-20℃至60℃
DC直流輸出：9V-12V/15A
額定功率：(180)200-250W
USB輸出：5V/3A、9V/2A
最大輸出功率：180W
連續輸出功率：180W
電池額定容量：68000mAh(3.7V)
電池額定能量：251.6Wh
額定輸出功率：38080mAh(5VDC)
AC110V輸出可用預估時間：5W-25小時、10W-12小時、30W-4小時、50W-2.5小時、80W-1.5小時、100W-1.2小時、150W-50分鐘、180W-40分鐘
DC12V輸出可用預估時間：5W-30小時、10W-15小時、30W-5小時、50W-3小時、80W-2小時、90W-1.5小時
▼此面外盒包裝印上產品名稱、容量、外觀圖、適用裝置
▼此面外盒包裝印上注意事項、充/放電說明
▼這兩面外盒包裝印上產品名稱、執行標準、製造商資訊、規格表
▼此面外盒包裝印上產品名稱、外觀單線圖

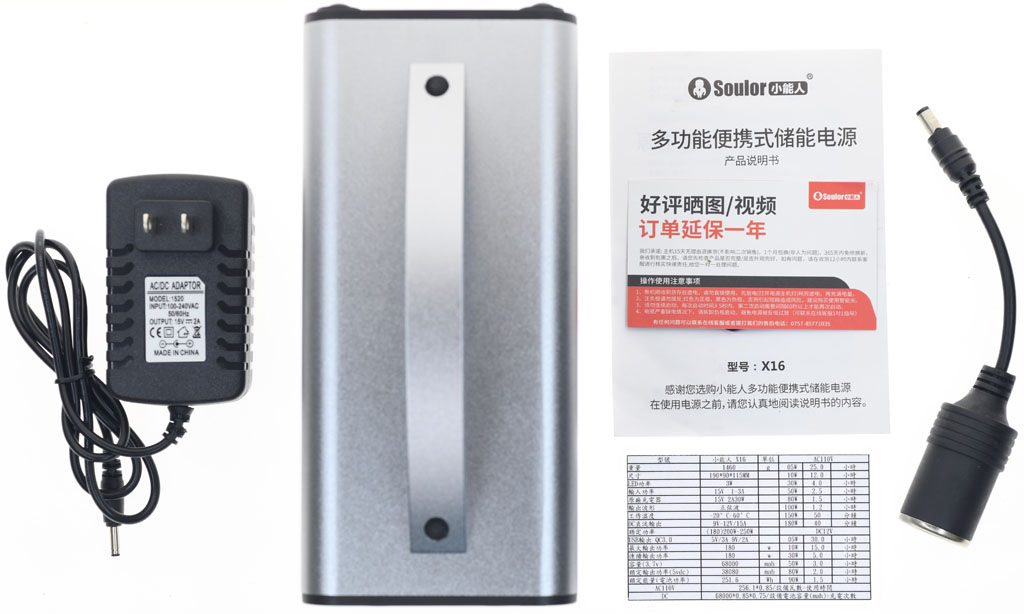

▼包裝內容，有交流充電器、小能人X16多功能便攜式儲能電源、使用手冊、出借網友自己做的護貝規格卡、DC插孔轉點菸器轉接線
▼交流充電器，上方標示輸入AC100-240V 50/60Hz，輸出15V/2A

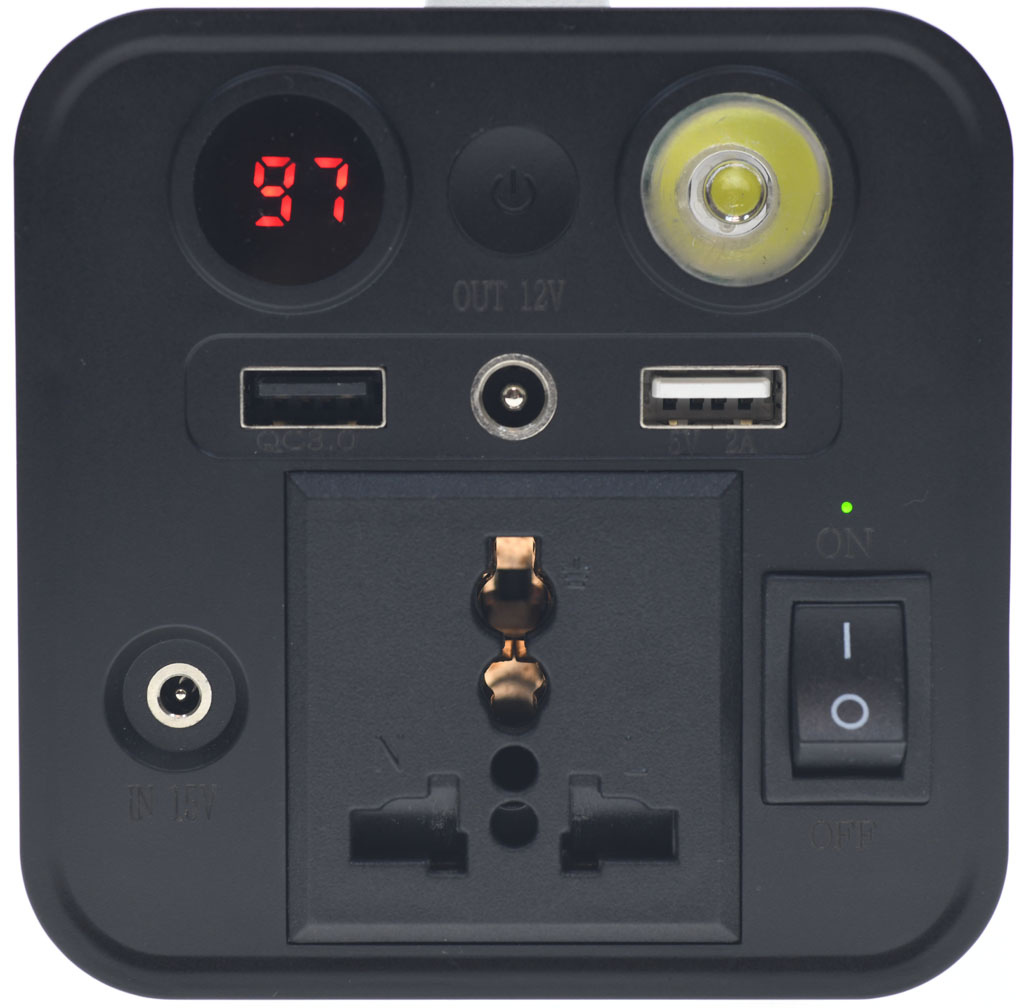

▼小能人X16正面，上排左邊為電量顯示七段顯示器，上排中間為USB/DC插孔輸出電源開關/照明燈開關，上排右邊為照明燈，中排左邊為USB-A(QC)輸出，中排中間為12V輸出DC插孔，中排右邊為USB-A(5V)輸出，下排左邊為充電輸入DC插孔，下排中間為交流輸出萬用插座，下排右邊為交流輸出電源開關及交流輸出指示燈(開關上方)

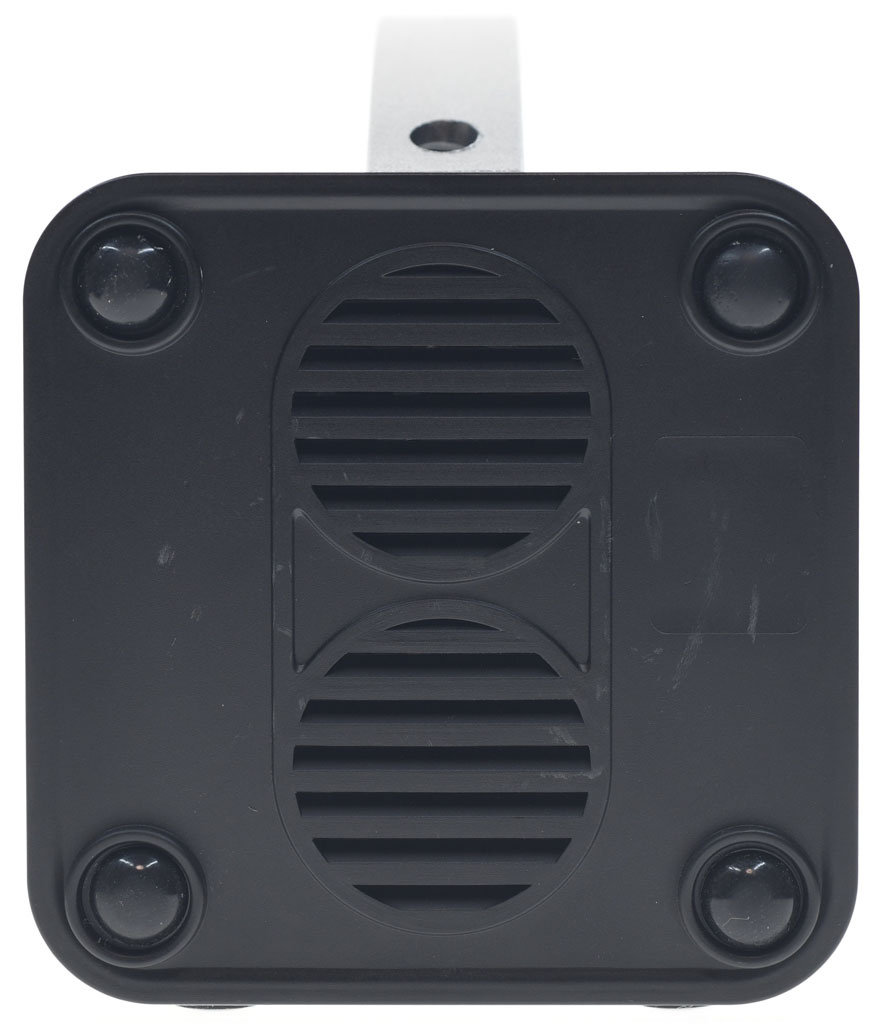

▼小能人X16背面4個角落有橡膠墊，中間有2個通風口

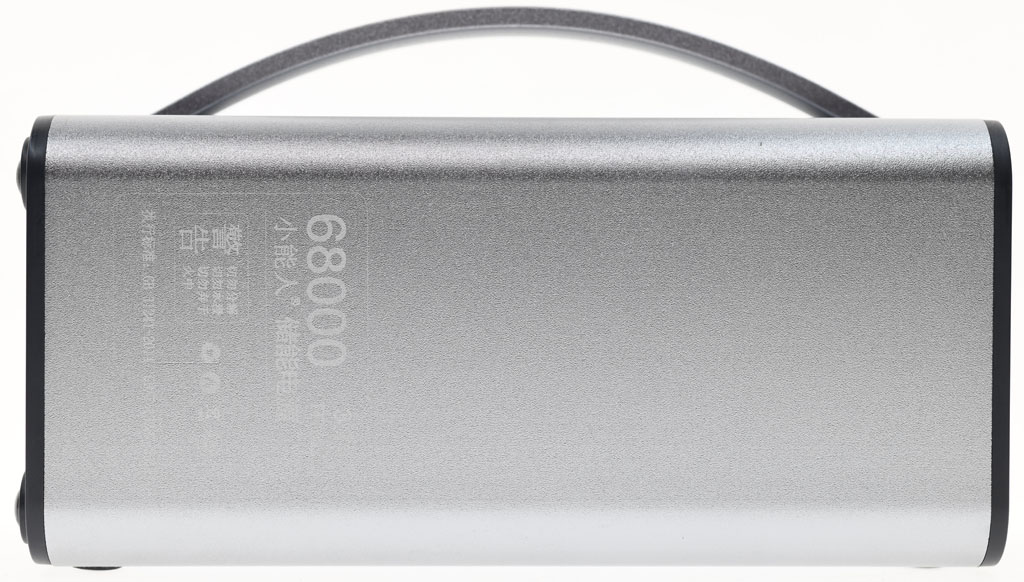

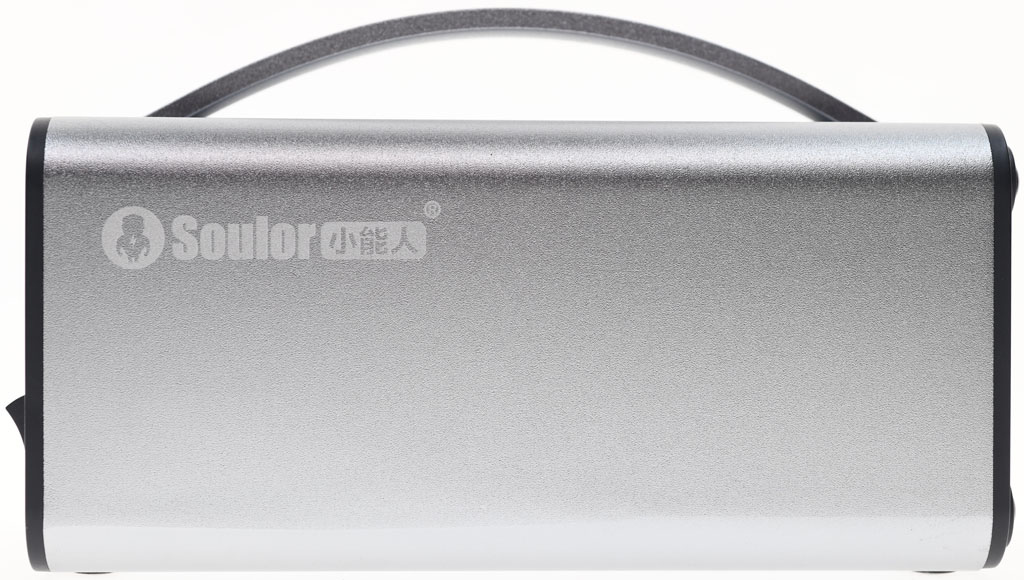

▼小能人X16右側面有圖示及中英文標示
▼小能人X16左側面標示
▼把背面4個橡膠墊取下後將內部螺絲拆下，就可取下背面外蓋

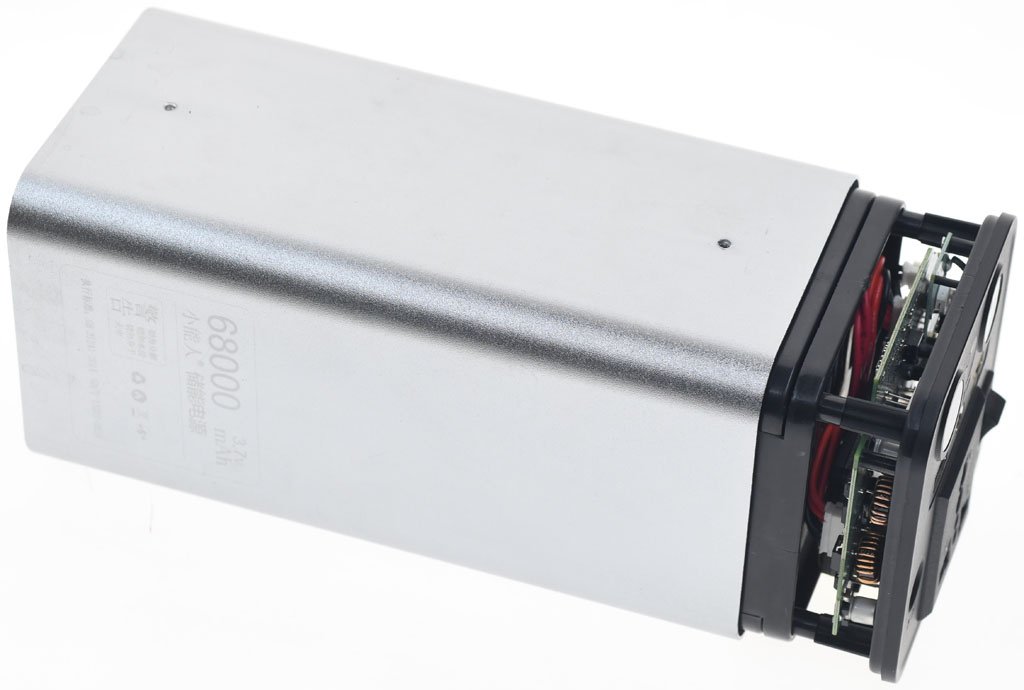

▼拆下上方提把，就可將內部框架自金屬外殼抽取出來

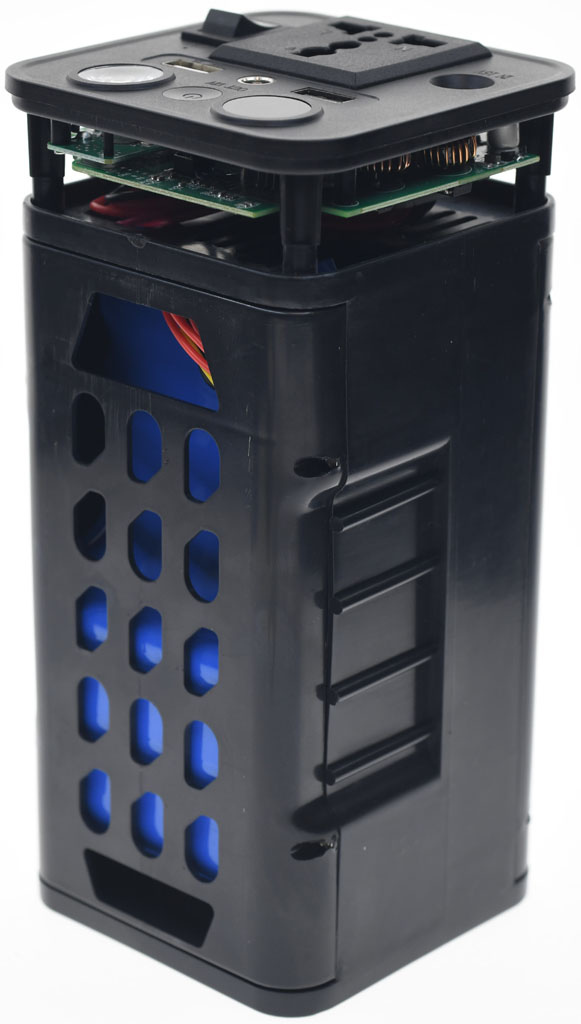

▼內部框架用來固定電池、電路板及正面面板

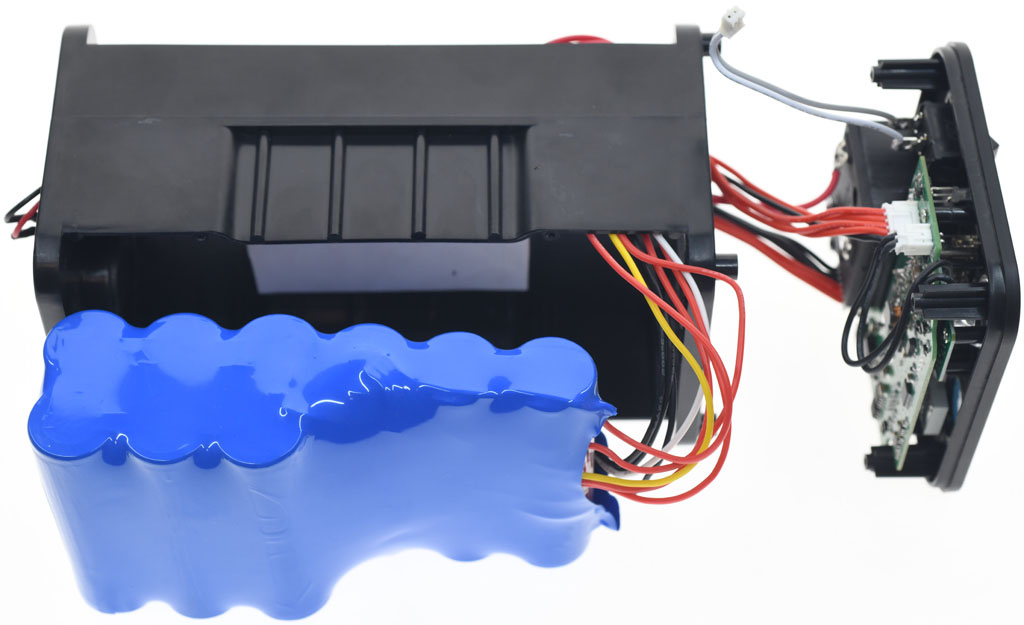

▼將內部框架兩側蓋子打開，框架其中一側空間用來裝電池組，正面面板則透過4顆螺絲鎖在框架上

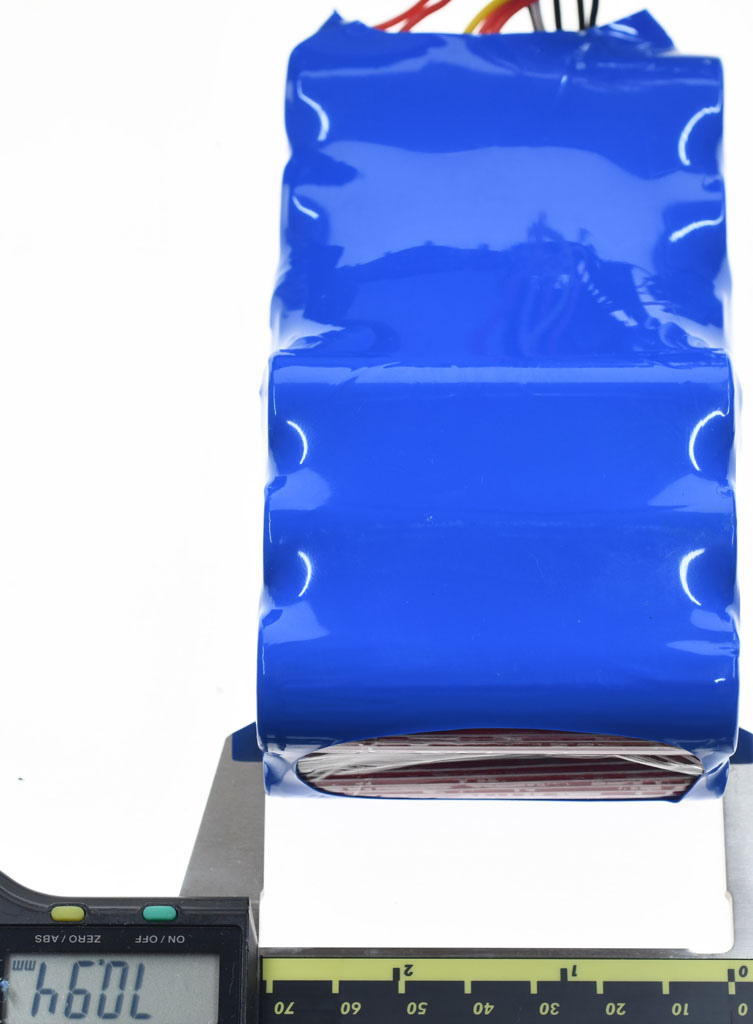

▼電池組使用9顆21700電池，以3顆並聯，串聯3組方式組合，並使用藍色熱縮膜包住。9顆電池若以標示68000mAh(3.7V)來算，每顆電池容量要高達7555mAh才可達到標示值，但目前21700電池單顆容量最大在4800至5000mAh之間，也就是說實際電池容量並無其規格標示的這麼大
▼框架另一面的空間用來安置DC轉AC轉換電路板及電池保護板

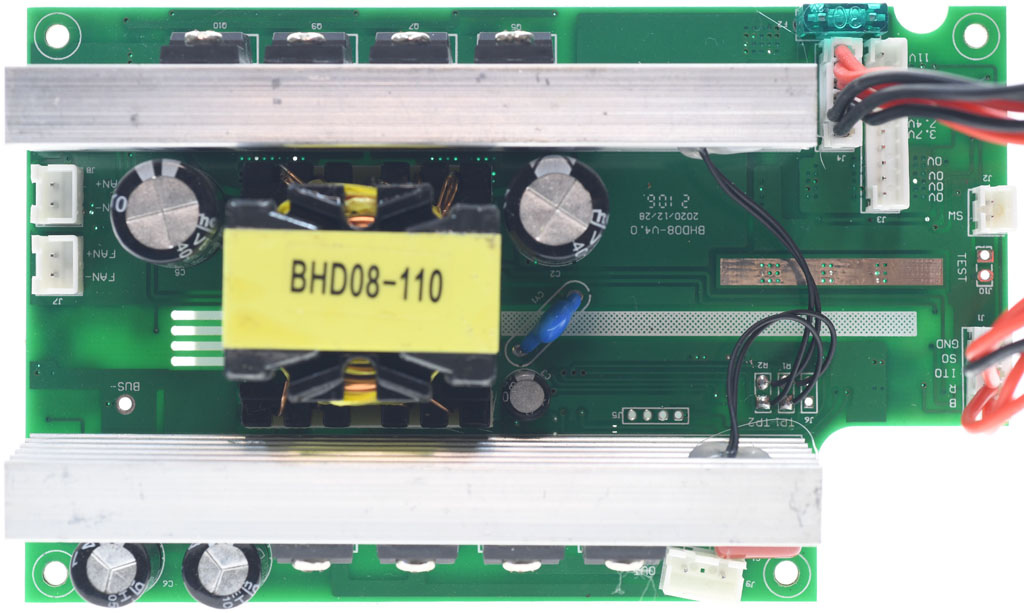

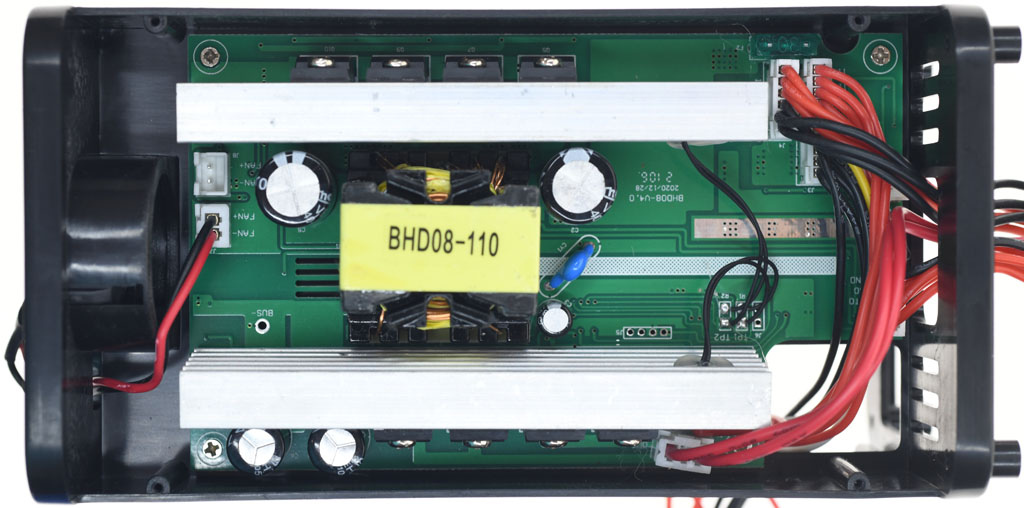

▼DC轉AC轉換電路板及電池保護板正面，上方散熱片固定將電池直流轉為脈動直流的MOSFET，中間高頻變壓器將脈動直流電壓提高，下方散熱片固定將變壓器輸出整流後的高壓直流轉換成矩形波的MOSFET。每片散熱片上面都有安裝熱敏電阻

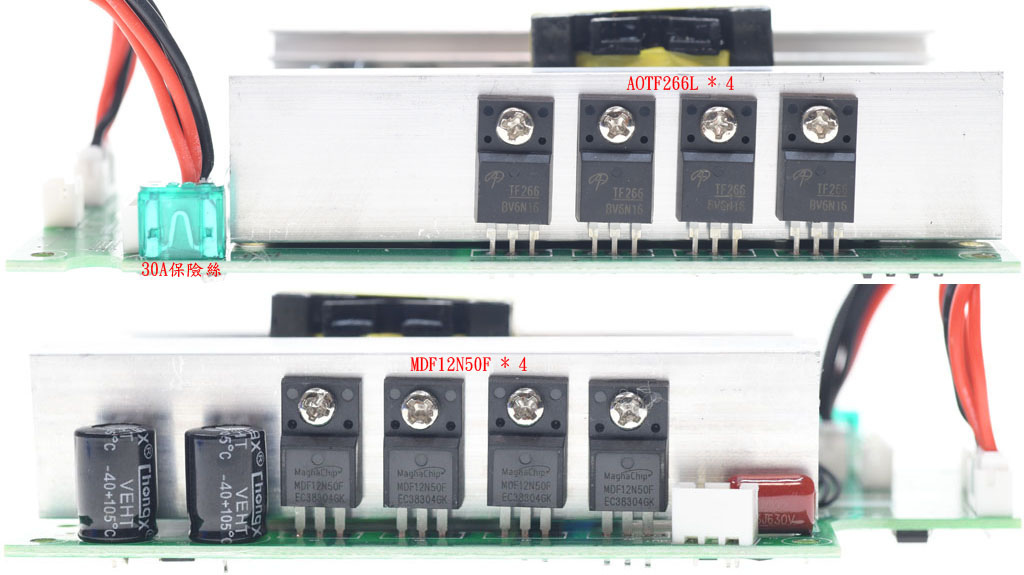

▼最左側為電池直流輸入30A保險絲，所有MOSFET均採絕緣封裝，直接鎖在鋁質散熱片上。4顆ALPHA & OMEGA AOTF266L(60V/3.5mΩ/78A@25°C)MOSFET將電池直流轉為脈動直流並輸入高頻變壓器一次側，4顆Magnachip MDF12N50F(500V/0.75Ω/11.5A@25°C)MOSFET將高頻變壓器二次側輸出整流後的高壓直流轉為矩形波

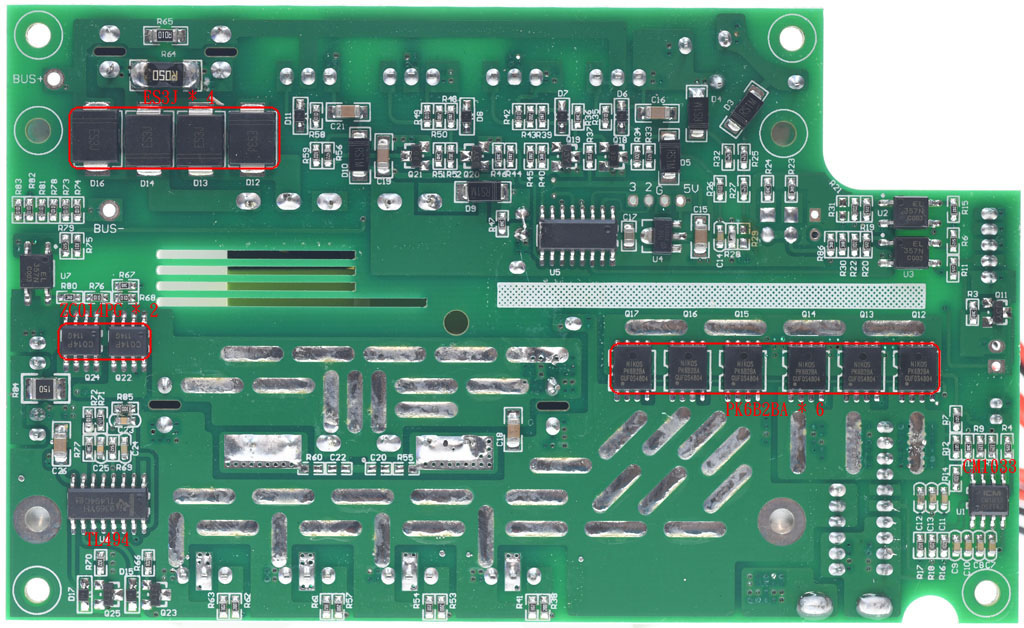

▼DC轉AC轉換電路板及電池保護板背面，右下區域為鋰電池過充/過放/過流保護電路，iCM CM1033三串可充電鋰電池保護IC控制6顆NIKO-SEM PK6B2BA(30V/6mΩ/52A@25°C)充放電控制用MOSFET(3顆控制充電，3顆控制放電)。左下區域有TI TL494 PWM控制器，控制4顆MOSFET將電池直流轉為脈動直流並送入高頻變壓器一次側。左側中間區域2顆ZC014PG(-30V/15mΩ/-52A@25°C)P通道MOSFET讓正面開關可以控制整個DC轉AC電路的電源。左上有4個ES3J快速整流二極體，將高頻變壓器二次側輸出整流為高壓直流。右上區域為高壓直流轉為矩形波電路，控制IC上沒有編號

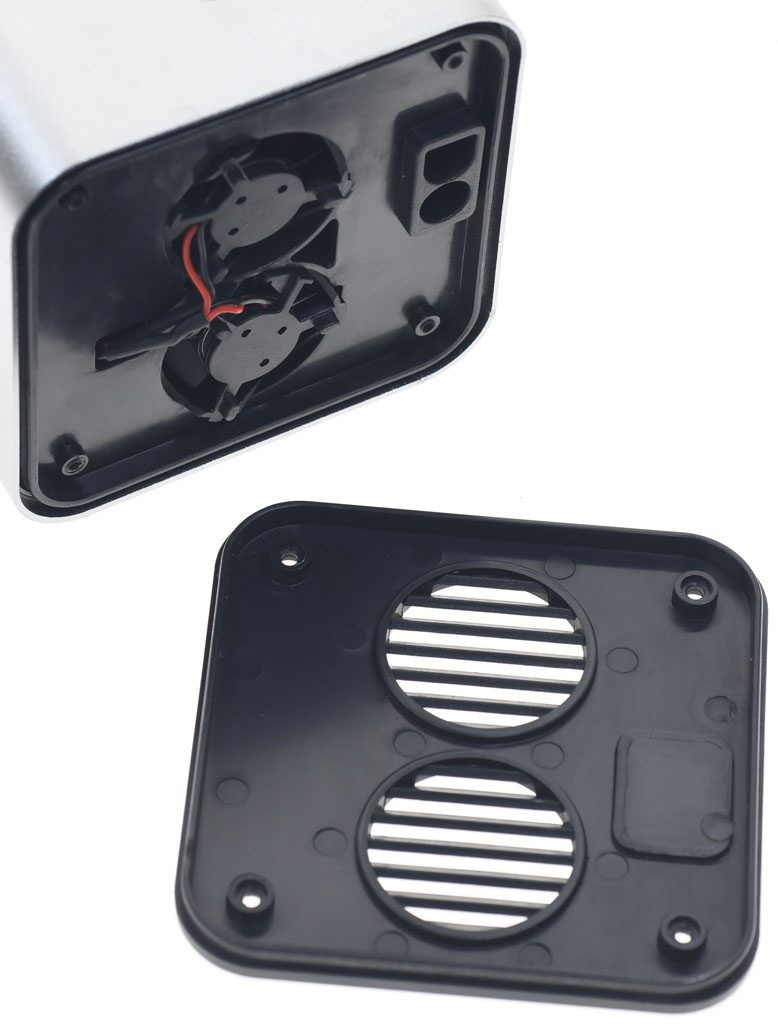

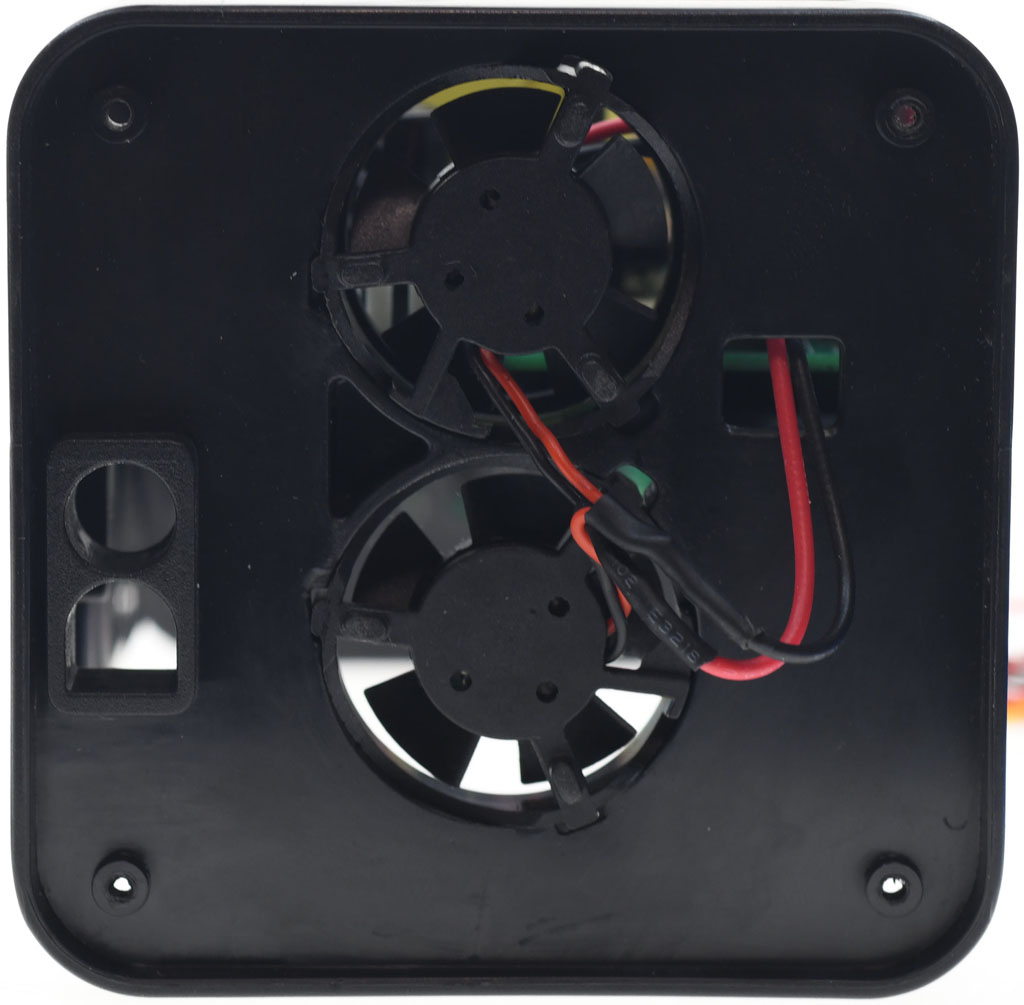

▼框架後方有兩個小風扇，一個負責帶動DC轉AC轉換電路板及電池保護板安裝空間氣流，一個負責帶動電池組安裝空間氣流，交流輸出模式下風扇才會運轉，並依照輸出功率改變運轉頻率

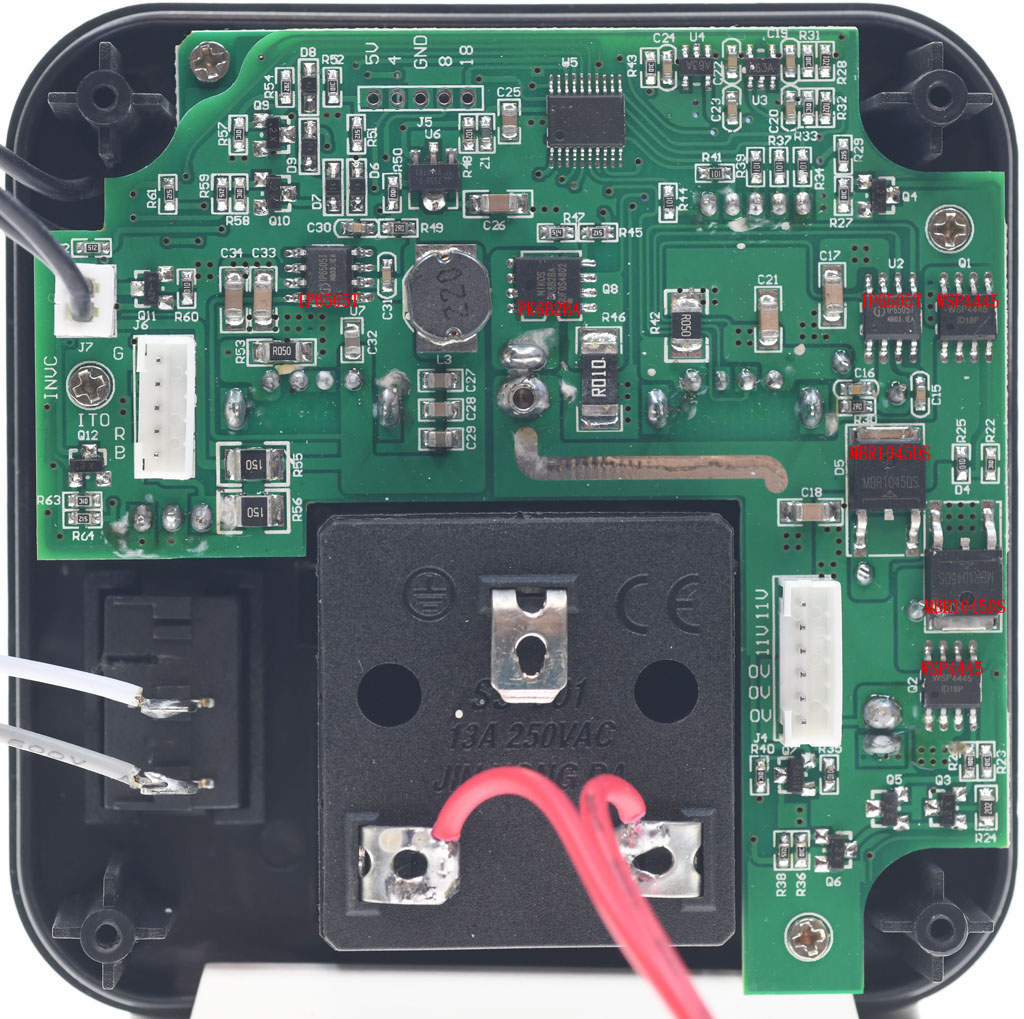

▼正面面板的電路板，負責電量顯示/USB-A輸出/DC插孔輸出/充電DC輸入。左側英集芯IP6505T負責USB-A(5V/2A)輸出轉換。中間NIKO-SEM PK6B2BA(30V/6mΩ/52A@25°C)負責DC插孔輸出控制。右側英集芯IP6505T負責USB-A(QC)輸出轉換。最右側及右下的WSP4445(-40V/10mΩ/-16.7A@25°C)P通道MOSFET及MBR1045DS(45V/10A)蕭特基二極體負責充電輸入控制。中間下方交流輸出萬用插座後方紅色線焊接點未包覆，左下為DC轉AC電路電源控制開關

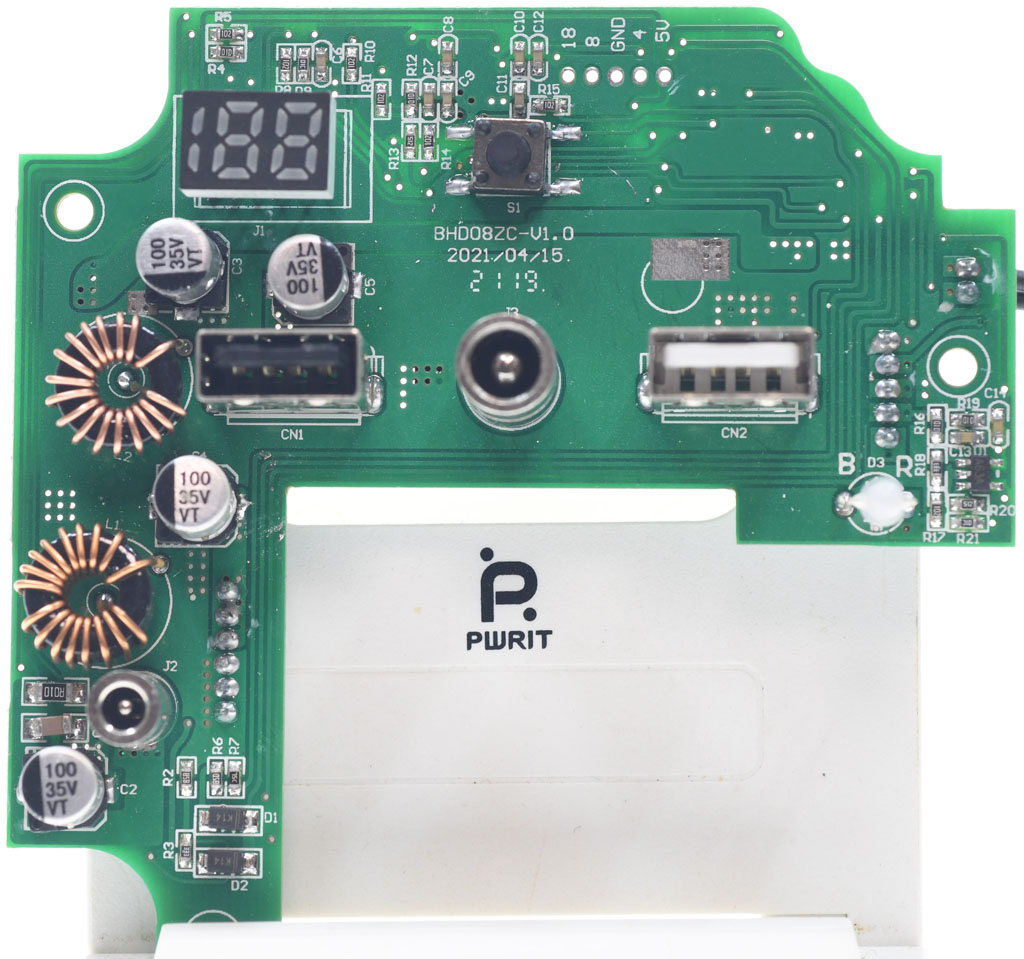

▼負責電量顯示/USB-A輸出/DC插孔輸出/充電DC輸入電路板正面，上排左側為電量顯示用七段顯示器，上排中間為按鈕開關，中排由左至右分別為USB-A(QC)輸出、DC插孔輸出、USB-A(5V/2A)輸出，下排左側為充電DC輸入插孔

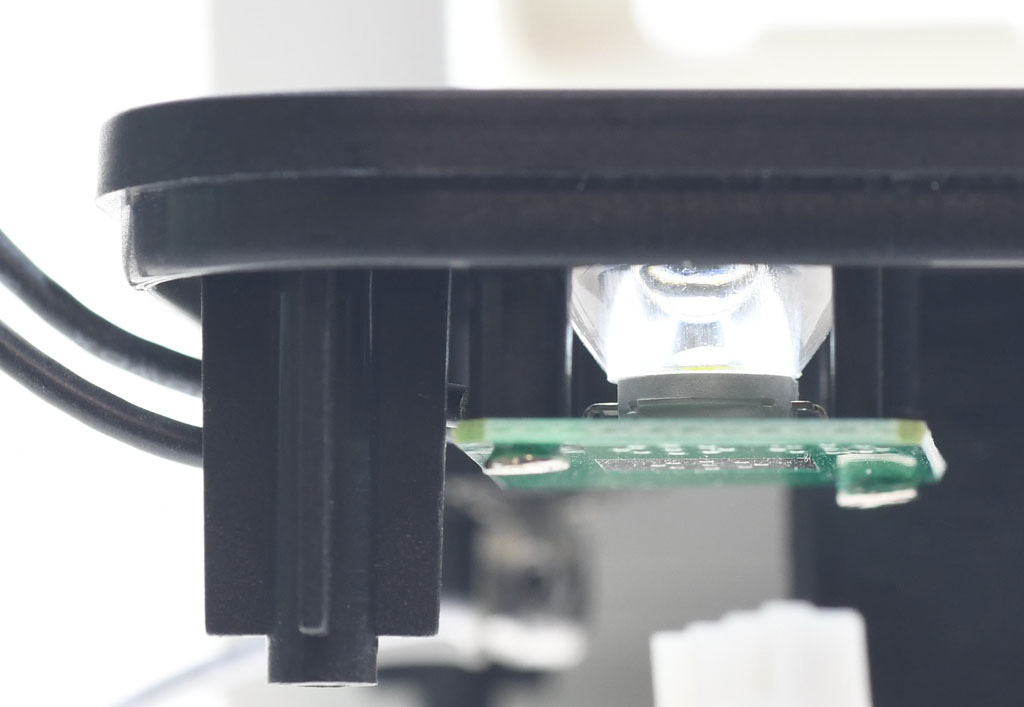

▼正面面板照明燈
▼按下正面面板按鈕或是打開DC轉AC電路電源開關，電量顯示用七段顯示器會顯示目前電量，若是打開DC轉AC電路電源開關，開關上方小孔會透出綠色燈光

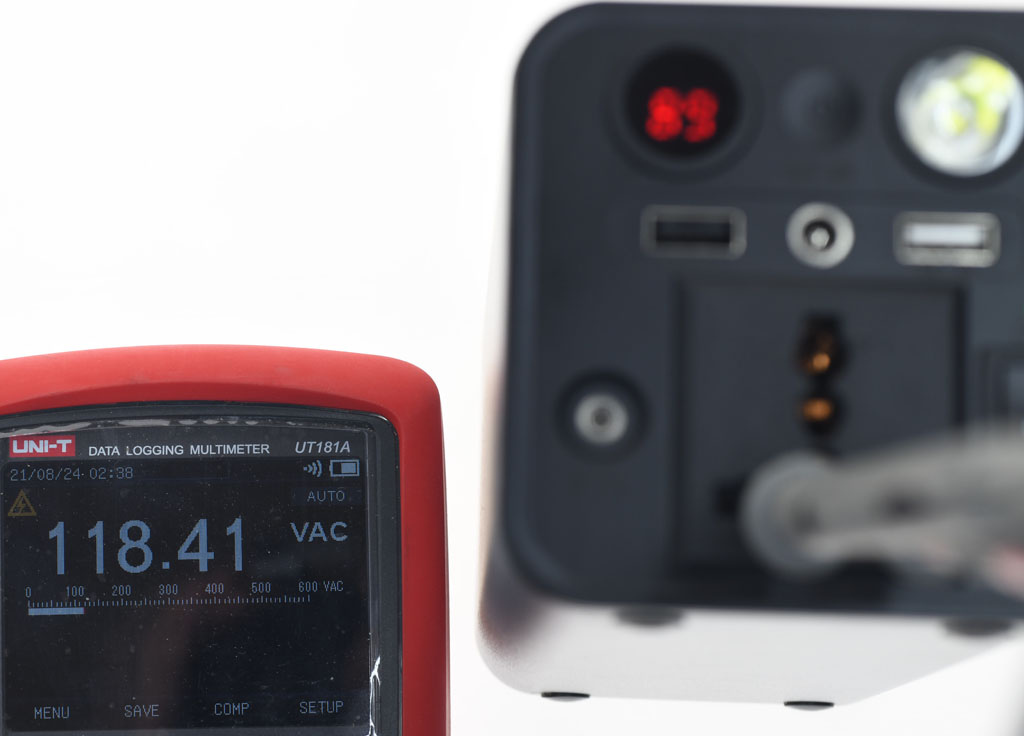

▼X16交流輸出空載電壓為118.4V

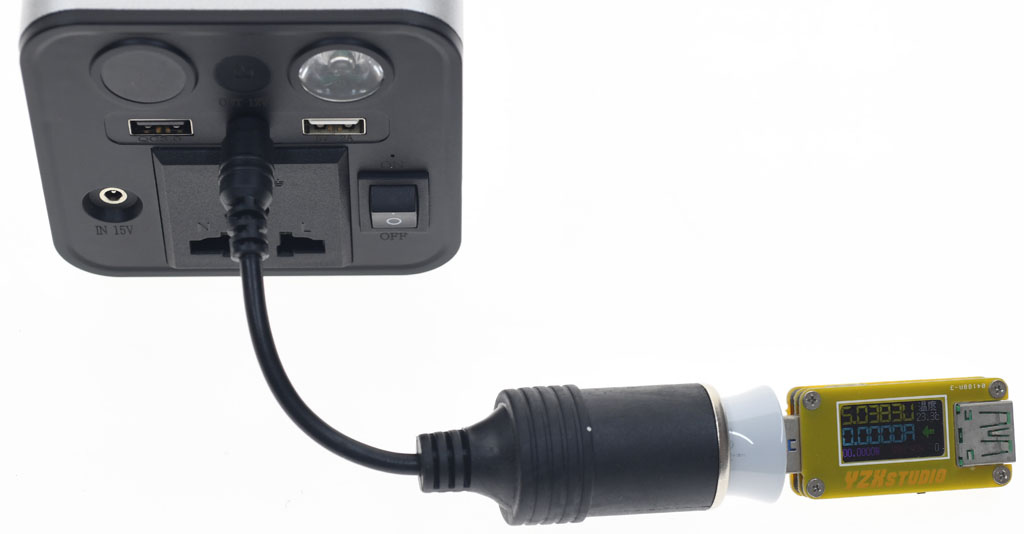

▼隨附DC插孔轉點菸器插座使用示意圖

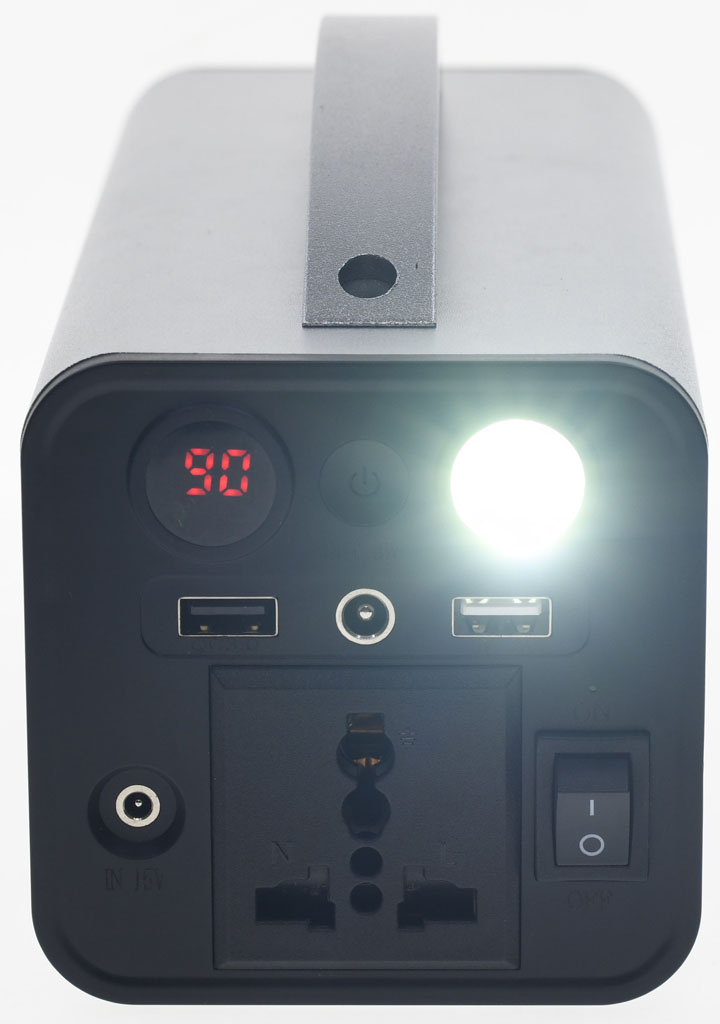

▼正面面板照明燈使用示意圖，可透過正面面板按鈕開啟/關閉及切換模式，有恆亮、閃爍、SOS信標三種模式

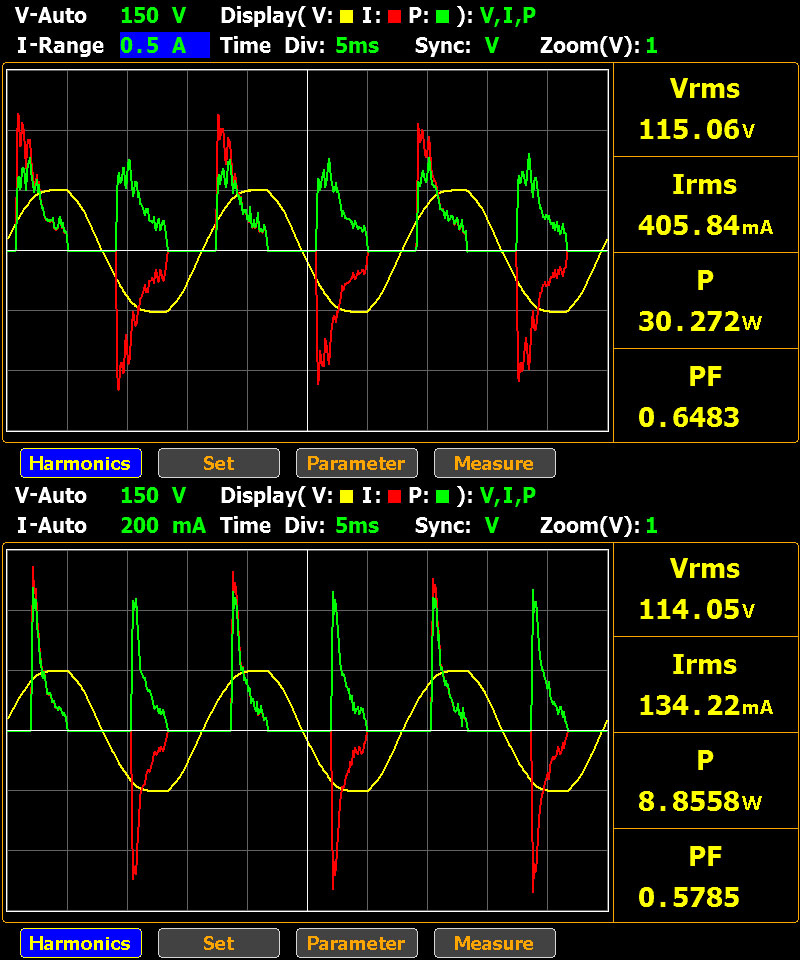

▼測試前先用原裝充電器對X16進行充電。雖然充電器上標示AC100-240V輸入，但是充電器以110V供電時，透過交流功率計可以看到一開始維持約30.3W左右的交流耗電量(上圖)，但過一陣子後就會自動降到只剩8.9W(下圖)，並影響正常充電進行。經過測試後，充電器要用220V供電才可一直維持30W左右的輸出
▼對電量顯示00的X16進行充電，於15V輸入下，最初充電電流會維持在0.5A，過一段時間後會提高至1.6至1.7A，直到電量顯示100時，總充電時間約5小時20分鐘，充入126.8Wh的電能，與其標示251.6Wh差異甚多(一般情形下因存在轉換損失，充電輸入Wh會大於電池Wh)，測試幾次充電輸入電能都在120Wh上下變動

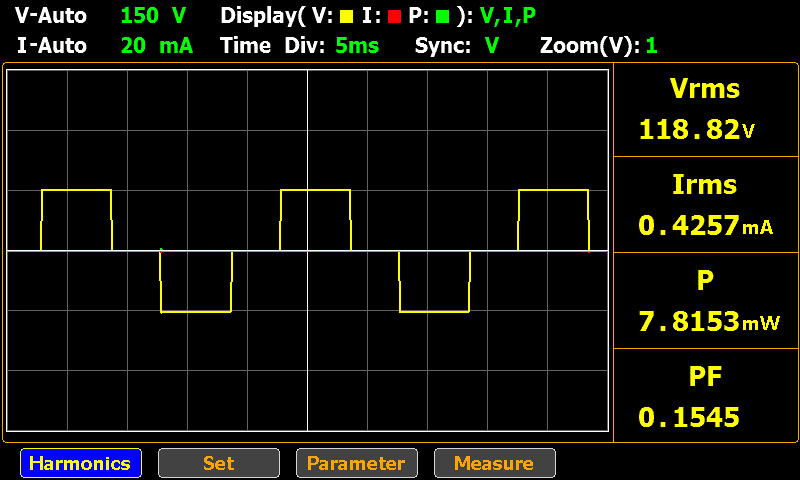

▼X16交流輸出波形，實測為50Hz(週期20ms)矩形波，並非其標示的正弦波，空載電壓方均根(RMS)值為118.8V。矩形波只能用在不具備APFC主動功率因數修正(部分功率因數修正電路無法適應矩形波)的交換式電源電器上，不可用在需要使用正弦波驅動的電器(例如使用交流感應馬達的電器)

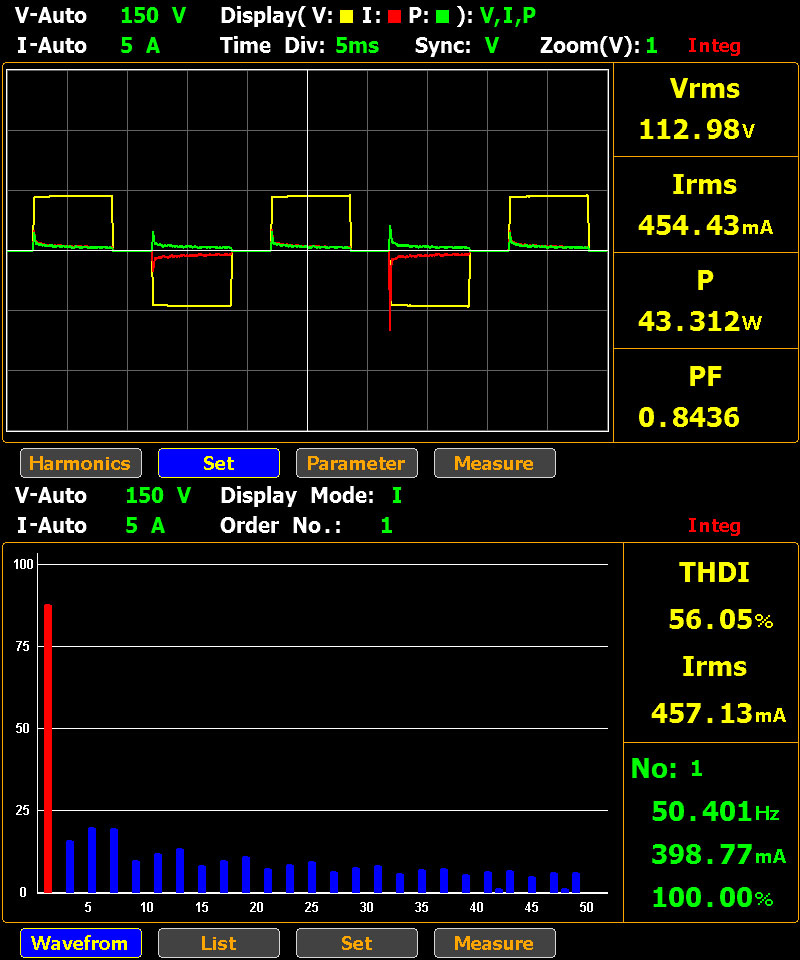

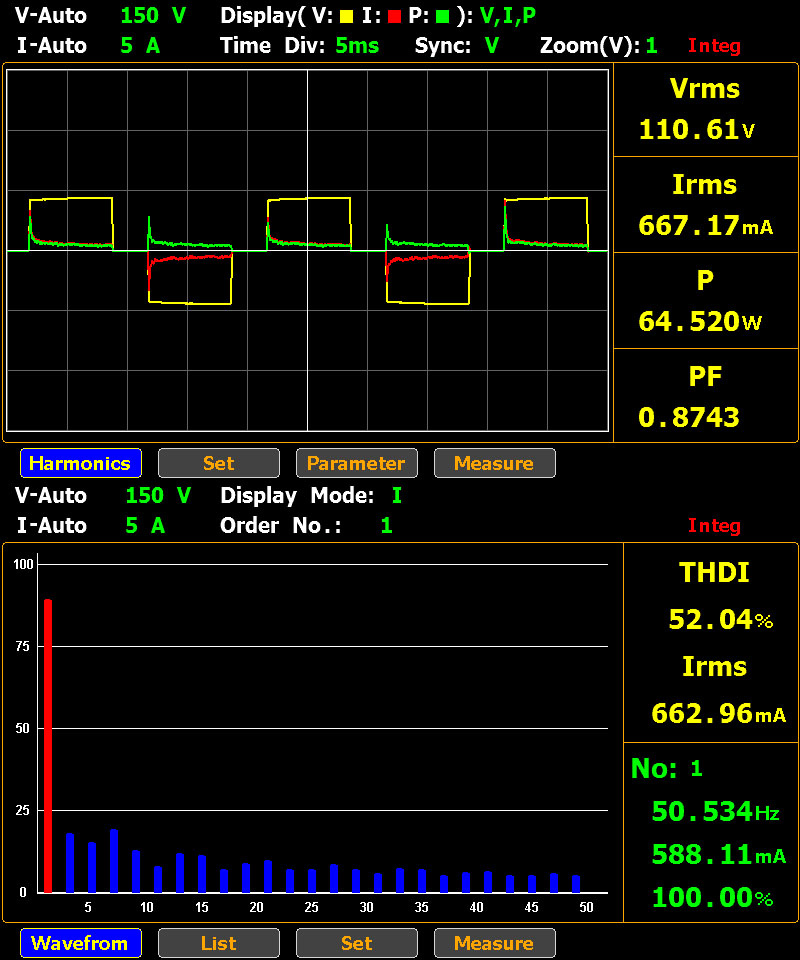

▼在X16交流輸出上連接一個USB充電器(交換式電源且不具備功率因數修正)並使其輸出40W功率，可以看到沿著電壓矩形波(黃色曲線)上升邊緣處出現較尖銳的電流波形(紅色曲線)，電壓與電流波形失真度(THD%)都超過50%
▼連續放電途中調整USB充電器輸出60W功率，提高其耗電功率，輸出電壓壓降提高

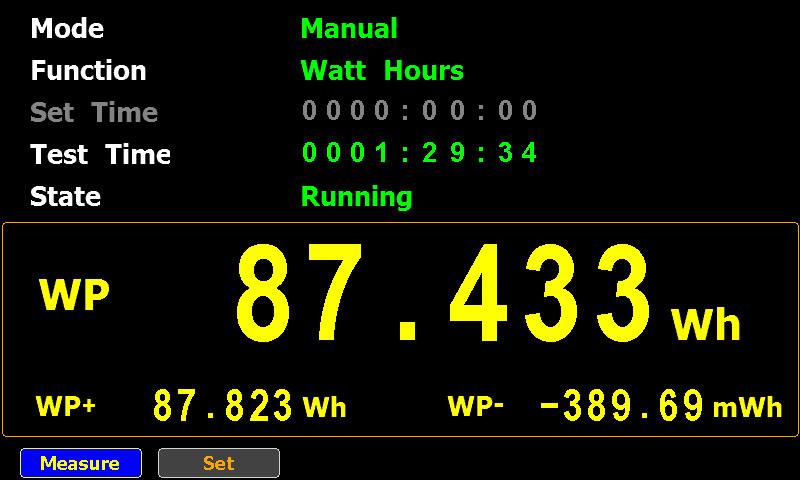

▼持續放電至自動關機，最後X16的交流輸出總共輸出了87.43Wh的電能

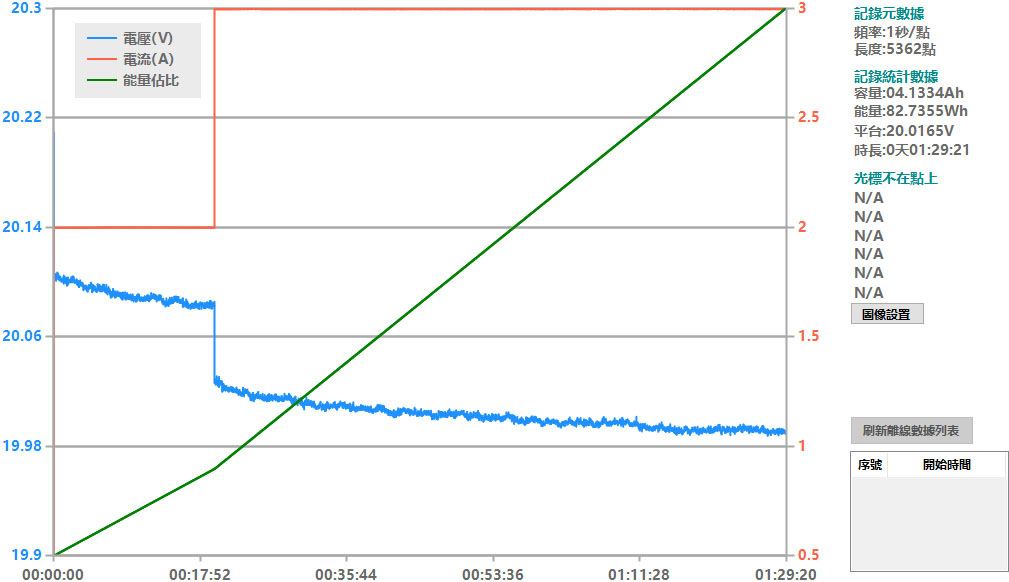

▼連接的USB充電器整個過程中的電壓/電流/Wh曲線紀錄，輸出維持時間約1小時29分，充電器輸出82.74Wh電能，與其規格標示的AC110V-50W輸出可用2.5小時有一段落差

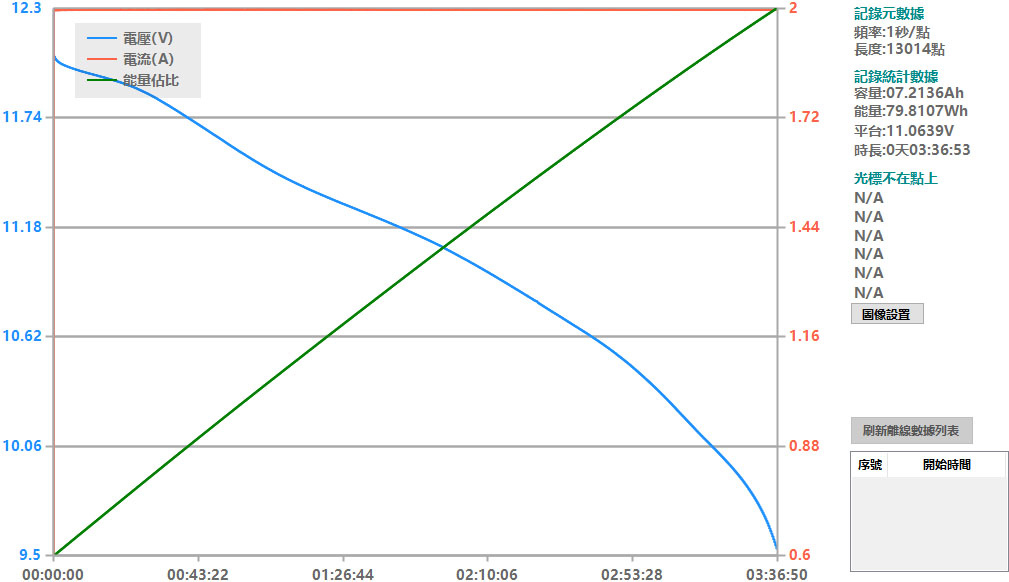

▼X16上的12V輸出DC插孔使用2A電流放電時，從電量全滿到耗盡，總放電時間約為3小時37分鐘，放出79.81Wh的電能，與其規格標示的DC12V-30W輸出可用5小時有一段落差。從過程中的電壓/電流/Wh曲線圖表可看到電壓並非恆定12V輸出，而是逐漸壓降，放電截止前輸出電壓最低至9.5V

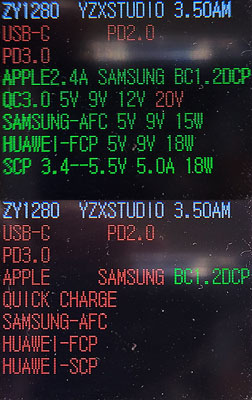

▼上圖為USB-A(QC)支援的充電協議，支援QC2.0/3.0、AFC-9V、FCP-9V、SCP、APPLE 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A。下圖為USB-A(5V)支援的充電協議，支援BC1.2、DCP 1.5A

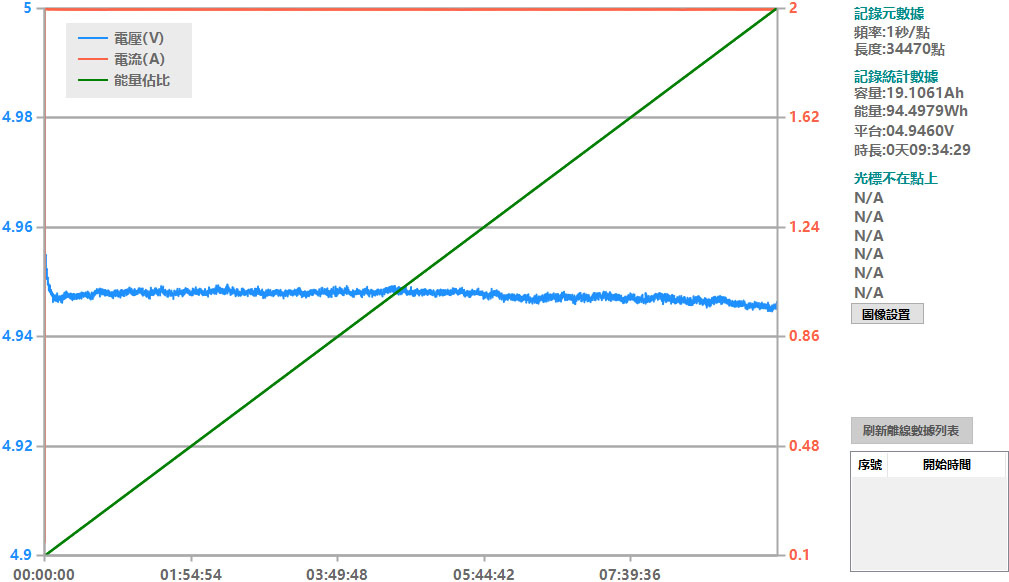

▼X16上的USB(QC)插孔輸出5V/2A時，從電量全滿到耗盡，總放電時間約為9小時35分鐘，放出94.5Wh的電能，放出電量19106mAh與其規格標示的5V額定輸出38080mAh有一段落差

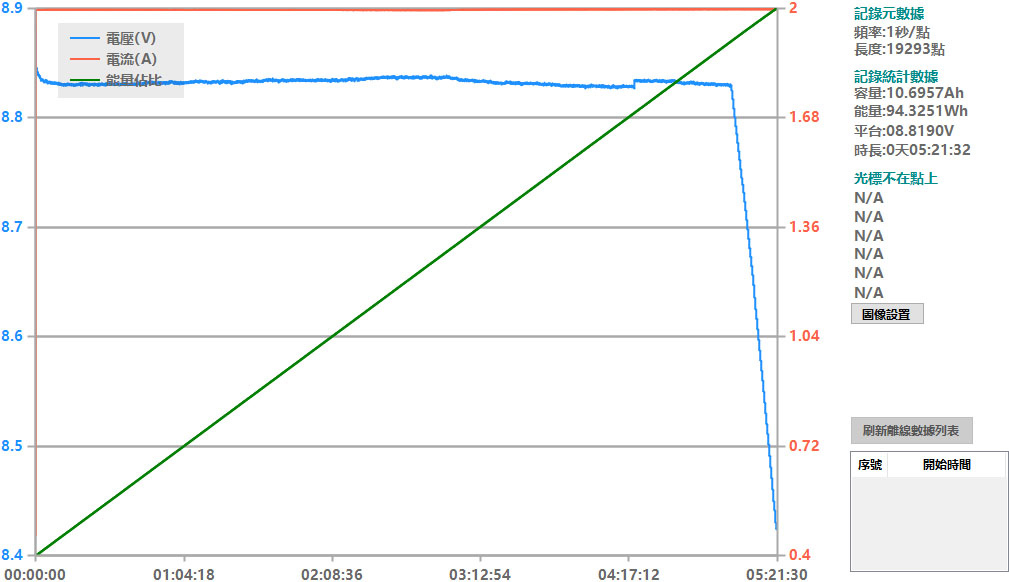

▼X16上的USB(QC)插孔輸出9V/2A時，從電量全滿到耗盡，總放電時間約為5小時22分鐘，放出94.33Wh的電能，接近放電終止時出現輸出電壓逐漸下降的情形
總結：
△充電器輸入電壓雖標示AC100-240V輸入，但實際要以220V供電才可正常維持充電功率輸出
△電量耗盡的X16，完全充電時間約5小時20分鐘，充入126.8Wh的電量，與其電池電量標示251.6Wh有落差
△交流輸出為50Hz矩形波，並非標示的正弦波，只能連接不具備功率因數修正(部分功率因數修正電路無法適應矩形波)的交換式電源供電電器裝置，不可連接其他需要使用正弦波驅動的電器(例如使用交流感應馬達的電器)
△交流輸出40W-60W下，輸出87.43Wh的電能，放電時間約1小時29分鐘，與其標示AC110V-50W可用2.5小時有落差
△12V插孔輸出2A(24W)下，輸出79.81Wh的電能，放電時間約3小時37分鐘，與其標示DC12V-30W可用5小時有落差，且並非恆定12V輸出，輸出電壓會逐漸壓降
△USB(QC)插孔輸出5V/2A下，輸出94.5Wh的電能，放電時間約9小時35分鐘，輸出電量19106mAh，與其標示5V額定輸出38080mAh有落差
△上述測試結果，表示X16有多項規格標示不實
報告完畢，謝謝收看
