產品特色:
●C3 Duo(Fold)摺疊插頭版的US插頭採用摺疊式設計,收納方便好攜帶
●C3 Duo轉換版隨附US插頭,亦可更換EU、UK、AU國際插頭,出國旅行不用準備轉接頭
●一顆充電器搞定手機/平板/遊戲機/筆電/耳機等常用行動裝置
●無「插」別,最速配,單埠使用下無論哪一埠均可30W輸出
●採用耐熱PC材質製作的圓弧邊白色亮面外殼
●GreenSense環保節能,採用友善環境包裝,高轉換效率讓能源效率最大化
●InnerShield提供過電流/過電壓/過熱/過載/短路等五大保護機制,確保充電安全
●官網註冊即享3年保固,提供完整品質保障

產品規格:
輸入:AC100-240V,1A,50/60HZ
單埠輸出模式:5V/3A、9V/3A、12V/2.5A、15V/2A、20V/1.5A、PPS 5-11V/3A
雙埠輸出模式:每埠5V/2.4A
最大輸出功率:30W
C3 Duo(Fold)摺疊插頭版尺寸:45.6x42.9x30.5mm
C3 Duo轉換版尺寸:45.8(不含插頭)/56.1(含US插頭)x42.8x30.4mm
C3 Duo(Fold)摺疊插頭版重量:70克
C3 Duo轉換版重量:67克(不含插頭)/76克(含US插頭)

▼C3 Duo(Fold)摺疊插頭版外盒正面有商標、3年保固標誌、品名、總輸出功率、適用裝置圖示、外觀圖,左下為可摺疊式插頭示意圖,右下”A brand of DELTA”表示Innergie為台達電子的品牌。外盒背面上方有使用情境圖,下方透明視窗可看到充電器本體


▼透明視窗延伸到外盒兩側,外盒右側以英文印上產品名稱、輸入/輸出規格、包裝內容物、裝置預計充電時間、官方網址。外盒左側有保固註冊登錄QR碼、多國語言產品名稱、條碼


▼C3 Duo(Fold)摺疊插頭版外盒底部有認證標章、產地、加州65號法案警告訊息及說明網址


▼C3 Duo轉換版外盒正面有商標、3年保固標誌、品名、總輸出功率、適用裝置圖示、外觀圖,左下為隨附插頭種類,右下”A brand of DELTA”表示Innergie為台達電子的品牌。外盒背面上方有使用情境圖,下方透明視窗可看到充電器本體


▼透明視窗延伸到外盒兩側,外盒右側以英文印上產品名稱、輸入/輸出規格、包裝內容物、裝置預計充電時間、官方網址。外盒左側有保固註冊登錄QR碼、多國語言產品名稱


▼C3 Duo轉換版外盒底部有認證標章、產地、加州65號法案警告訊息及說明網址


▼C3 Duo(Fold)摺疊插頭版包裝內容,有說明書及充電器


▼C3 Duo轉換版包裝內容,有US插頭、說明書、充電器、接頭保護蓋


▼C3 Duo(Fold)摺疊插頭版本體白色亮面外殼以耐熱PC材質製作

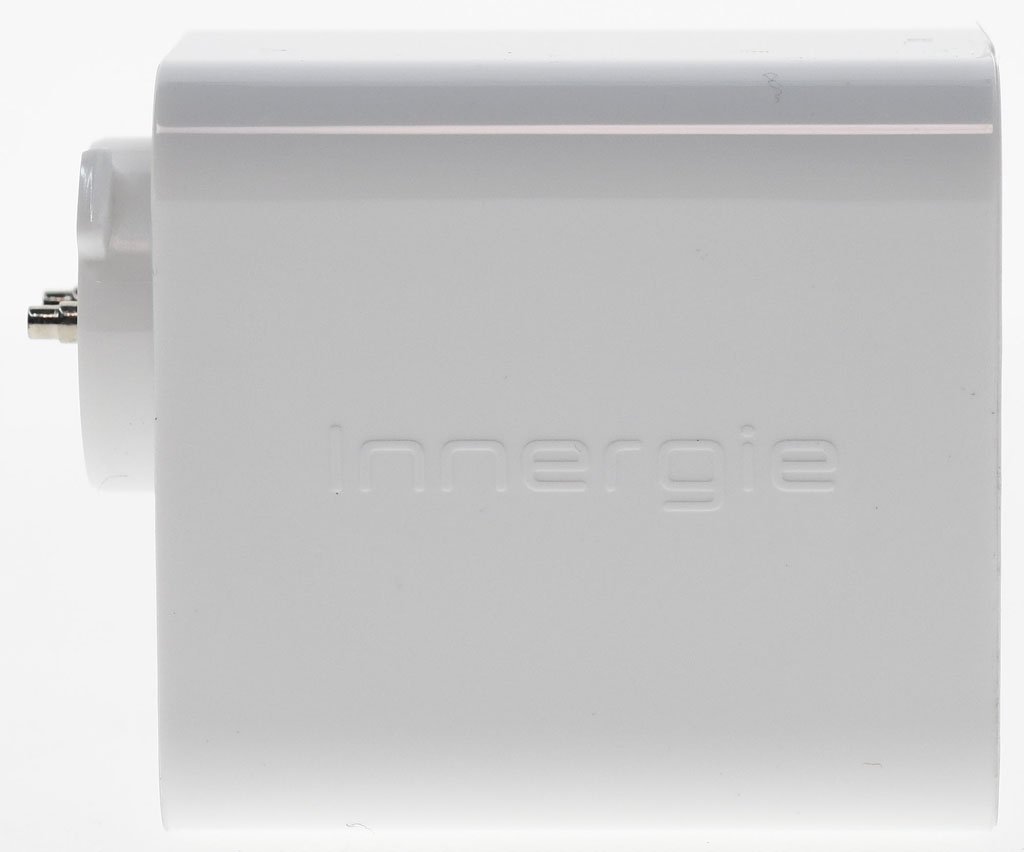

▼C3 Duo(Fold)摺疊插頭版兩片較大的側面有Innergie商標字樣凸印

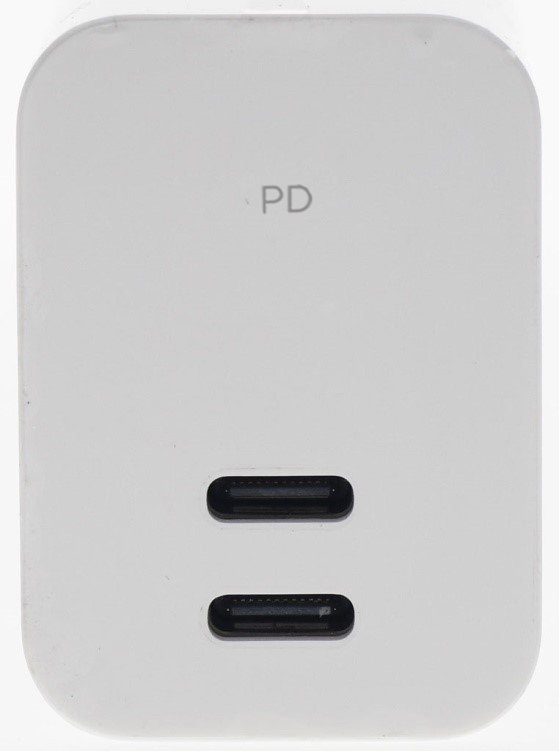

▼C3 Duo(Fold)摺疊插頭版頂部有兩個USB-C輸出埠,兩埠距離為7mm


▼C3 Duo(Fold)摺疊插頭版的US插頭採摺疊式設計,方便收納


▼C3 Duo(Fold)摺疊插頭版尺寸為45.6x42.9x30.5mm


▼C3 Duo(Fold)摺疊插頭版重量為70克


▼C3 Duo轉換版本體白色亮面外殼以耐熱PC材質製作,兩片較大的側面有Innergie商標字樣凸印


▼C3 Duo轉換版頂部有兩個USB-C輸出埠,兩埠距離為7mm


▼C3 Duo轉換版採用專利插頭連接器,為可換式插頭設計


▼本體其中一個側面印上商標、名稱、型號、輸入/輸出規格、警告資訊、”A brand of Delta”字樣、版本別、序號


▼專利插頭連接器可讓插頭以不同方向安裝,讓充電器配合插座附近空間,下圖為US插頭2個安裝方向示意圖


▼C3 Duo轉換版尺寸為56.1(含US插頭)/45.8(不含插頭)x42.8x30.4mm


▼C3 Duo轉換版重量為76克(含US插頭)/67克(不含插頭)


▼C3 Duo轉換版(左)與C3 Duo(Fold)摺疊插頭版(右)主要差異在於可換插頭與摺疊插頭


▼C3 Duo轉換版(左)與C6 Duo國際版(右)尺寸比較


▼C3 Duo轉換版(左)與C6 Duo國際版(右)尺寸比較


以下測試,靠近中央的定義為USB-C1,靠近外側的定義為USB-C2
▼USB-C1/C2埠單獨使用,充電定義支援PD2.0/3.0、PPS、QC4、Apple 5V/2.4A、BC1.2、DCP 1.5A


▼USB-C1單埠輸出,提供固定檔5V/3A、9V/3A、12V/2.5A、15V/2A、20V/1.5A、PPS檔5-11V/3A


▼USB-C2單埠輸出,提供固定檔5V/3A、9V/3A、12V/2.5A、15V/2A、20V/1.5A、PPS檔5-11V/3A

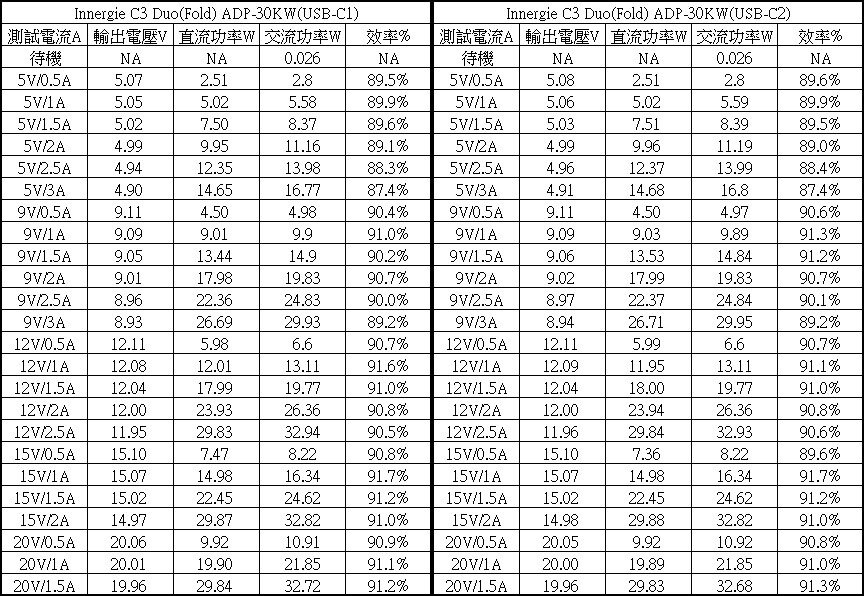

▼USB-C1(左)/USB-C2(右)各組輸出轉換效率表,空載下交流輸入功率為0.026W,整體轉換效率在87.4%至91.7%之間


▼USB-C1(紅)/C2(綠)埠的固定檔5V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.6A便會截止


▼USB-C1(紅)/C2(綠)埠的固定檔9V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.6A便會截止


▼USB-C1(紅)/C2(綠)埠的固定檔12V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3A便會截止


▼USB-C1(紅)/C2(綠)埠的固定檔15V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過2.5A便會截止


▼USB-C1(紅)/C2(綠)埠的固定檔20V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過1.9A便會截止


▼USB-C1(紅)/C2(綠)埠的PPS檔5V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.1A(USB-C1)/3A(USB-C2)便會截止


▼USB-C1(紅)/C2(綠)埠的PPS檔11V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過2.7A便會截止


▼USB-C1與USB-C2同時使用時,僅限5V輸出(每埠5V/2.4A),充電定義支援Apple 5V/2.4A、BC1.2、DCP 1.5A


▼USB-C1連續輸出30W(20V/1.5A)一小時後本體的紅外線熱影像圖


▼USB-C1連續輸出30W(20V/1.5A)一小時後本體輸出埠的紅外線熱影像圖


測試總結:
◆待機功耗僅0.026W,最高效率可達91.7%,最低效率87.4%
◆單埠使用時任一埠均可輸出30W,雙埠使用時僅限5V輸出,每埠5V/2.4A。插上/拔除裝置會先中斷輸出再恢復
◆只支援PD2.0/3.0/PPS/QC4快充協議,較適用於支援PD快充協議的裝置,各組輸出均未帶補償
◆C3 Duo(Fold)摺疊插頭版的US插頭採摺疊式設計,方便收納攜帶
◆C3 Duo轉換版隨附US插頭,並可更換AU/EU/UK國際插頭,出國旅行不用再攜帶轉接插頭,專利插頭連接器可讓插頭以不同方向安裝,讓充電器配合插座附近空間
報告完畢,謝謝收看
