感謝網友出借此產品供在下測試
特點
●彩色螢幕智慧控制系統，支援邊充邊放
●2個USB-C、1個USB-A、1個DC插孔配置組合，100W高功率輸出，支援多種快充協議
●3.3V-25.2V可調DC插孔輸出，最大電流3A
●8顆18650動力電池構成25600mAh/93.5Wh，可上飛機，搭配100W充電器僅需90分鐘即可從0%充電至100%
●Atmel庫倫計，使用中會自動學習，讓電量顯示更精確
●瘦長造型全透明外殼，內部元件及電池一覽無遺，鋁合金骨架可幫助散熱
●提供過溫/低溫保護、短路保護、重啟保護、輸出過壓/過流保護、電池過充/過放/短路保護
規格：
型號：STM2-2
電池容量：25600mAh(典型)/24800mAh(額定)，3.65V
電池能量：93.5Wh(典型)/90.5Wh(額定)
尺寸：151X59X46mm
重量：579克
USB-C1輸入：5V/3A、9V/3A、12V/3A、15V/3A、20V/5A、3-21V/5A
DC輸入：5-24V/3A
DC輸出：3.3-25.2V/3A
USB-C1輸出：5V/3A、9V/3A、12V/3A、15V/3A、20V/5A、3.3-21V/5A，最大100W
USB-C2輸出：5V/3A、9V/3A、12V/2.5A、15V/2A、3.3-11V/3A、3.3-16V/2A，最大30W
USB-A輸出：5V/3A、9V/2A、12V/1.5A，最大18W
USB-C1+USB-C2+USB-A輸出：最大65W(USB-C1)+30W(USB-C2+USB-A)
DC+USB-C2+USB-A輸出：最大75.6W(DC)+30W(USB-C2+USB-A)
USB-C2+USB-A輸出：最大30W
▼外盒正面只有產品名稱銀色字樣
▼外盒背面有輸入規格、輸出規格、認證標章、型號、電池容量/能量、廠商名稱(Dongguan Arun)、產地
▼打開外盒，行動電源本體用透明塑膠袋套著，塞在黑色防震泡棉格子內，另一個格子放線材
▼包裝內容，有STORM² LIQUID 25600mAh透明殼行動電源、USB-C至USB-C充電傳輸線、DC插頭至DC插頭電源線、DC插頭至紅黑鱷魚夾電源線
▼STORM² LIQUID 25600mAh透明殼行動電源採用透明防火PC外殼，內部一覽無遺，可以看到上層電路板的元件以及下層的8顆三星SDI INR18650-32E 18650電池。正面左側有顯示幕、產品名稱及黃色按鈕開關
▼上層電路板與下層電池透過右上大電流連接器相接，右下還有2條較細的信號傳輸線
▼左側面蓋子，上面有DC輸入/輸出埠、USB-C1輸入/輸出埠、USB-C2/USB-A輸出埠，下面警告訊息說明不要在DC輸出開啟時接上任何輸入(電源)裝置
▼右側面蓋子上面印上輸入規格、輸出規格、認證標章
▼本體的尺寸為151x58.4x45.6mm
▼本體的重量為588克
▼隨附USB-C至USB-C充電傳輸線，線路部分長度為143公分，線路直徑為4.1mm
▼USB-C接頭尺寸為25.4x11.6x6.8mm(前端黃色部分為3.1x10.4x5.1mm)
▼USB-C連接器使用一體成形外殼
▼隨附USB-C至USB-C充電傳輸線E-Marker資訊內容
▼隨附DC插頭至DC插頭電源線，線路部分長度為94公分，線路直徑為4.6mm
▼DC接頭尺寸為23.2x11.4x10.1mm(前端黃色部分為1.8x直徑7.9mm)
▼DC插孔為外徑5.5mm內徑2.5mm
▼隨附DC插頭至紅黑鱷魚夾電源線，黃色線路長度為34公分，線路直徑為4.5mm，紅黑線部分長度為14公分
▼紅黑鱷魚夾部分可分離成2mm香蕉插頭與鱷魚夾
▼香蕉插頭鍍金導體尺寸為11.3x直徑1.9mm，紅/黑絕緣部分尺寸為24.6x直徑6mm，鱷魚夾最大開合幅度為6.8mm
▼長按按鍵，螢幕會先顯示啟動畫面，然後顯示標準畫面，會顯示電池電量百分比、電池電壓/電流、輸入功率/電壓/電流、輸出功率/電壓/電流、電池溫度、電路板溫度、使用時間計時器
▼於標準畫面下長按按鍵，可進入設定畫面，短按按鍵可切換設定項目(閃爍的方塊表示目前設定項目)，長按按鍵可進入該設定項目。設定畫面第一個”DC”選項可調整DC輸出電壓及打開/關閉，電壓增減幅度可選1V步進(+1V/-1V)或0.1V步進(+0.1V/-0.1V)，最低電壓3.3V，最高電壓25.2V。DC輸出預設關閉，若要啟動輸出，短按按鍵將閃爍方框移動至灰色”ON”方塊後，長按按鍵會出現紅色警告訊息(不要插入任何輸入電源裝置)，再次長按按鍵確認後就可開啟DC輸出，此時標準畫面上方會出現一個”DC OUT”方塊(紅色方框)，表示目前為DC輸出模式。若要關閉DC輸出模式，再次進入選單畫面的”DC”選項，短按按鍵將閃爍方塊移動至”OFF”方塊，長按按鍵確認就可以關閉DC輸出
▼設定畫面的電池資訊頁(顯示各串電池電壓、容量、循環次數、預估電池壽命百分比)，溫度單位(攝氏/華氏)，計時器(長按按鍵將使用時間歸零)，顯示設定(設定螢幕1分鐘/5分鐘/永不自動關閉，螢幕正常/翻轉顯示)，電源關閉(長按按鍵關閉電源)，退出(長按按鍵退出)。短按按鍵選擇選項，長按按鍵確認
▼USB-C1單獨使用並搭配5A線材，充電定義支援PD2.0/3.0、PPS、SAMSUNG 5V/2A、BC1.2、DCP 1.5A
▼USB-C1單獨使用並搭配5A線材，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/5A，PPS檔提供3-21V/5A
▼USB-C1(紅)搭配5A線材，固定檔5V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過5.9A產生大幅壓降，超過6.2A輸出電壓會直接降到0.3V但不會截止輸出
▼USB-C1(紅)搭配5A線材，固定檔9V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過5.9A產生大幅壓降，超過6.2A輸出電壓會直接降到0.3V但不會截止輸出
▼USB-C1(紅)搭配5A線材，固定檔12V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過5.9A產生大幅壓降，超過6.2A輸出電壓會直接降到0.3V但不會截止輸出
▼USB-C1(紅)搭配5A線材，固定檔15V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過6.1A產生大幅壓降，超過6.2A輸出電壓會直接降到0.3V但不會截止輸出
▼USB-C1(紅)搭配5A線材，固定檔20V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過6.2A，輸出電壓會直接降到0.3V但不會截止輸出
▼USB-C1(紅)搭配5A線材，PPS檔3V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過5A產生大幅壓降，超過5.2A輸出電壓會直接降到0.3V但不會截止輸出
▼USB-C1(紅)搭配5A線材，PPS檔21V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過5.2A，輸出電壓會直接降到0.3V但不會截止輸出
▼USB-C1單獨使用並搭配3A線材，充電定義支援PD2.0/3.0、PPS、QC2.0/3.0(不支援9V/20V)、QC4+、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A
但是即使用了3A線，並改變PDO資訊內容，輸出負載測試結果仍與上面使用5A線相同，到達極限後輸出電壓直接降到0.3V且不會截止輸出
▼USB-C2單獨使用，充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC4+、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A
▼USB-C2單獨使用，固定檔提供5V/3A、9V/3A、12V/2.5A、15V/2A
▼USB-C2單獨使用，PPS檔提供3.3-11V/3A及3.3-16V/2A
▼USB-C2(黃)固定檔5V輸出負載測試，隨著電流增加，輸出電壓微幅下降，當輸出電流超過3.3A便會降至0V，移除過電流狀況後隨即恢復輸出
▼USB-C2(黃)固定檔9V輸出負載測試，隨著電流增加，輸出電壓微幅下降，當輸出電流超過3.3A便會降至0V，移除過電流狀況後隨即恢復輸出
▼USB-C2(黃)固定檔12V輸出負載測試，隨著電流增加，輸出電壓微幅下降，當輸出電流超過3.3A便會降至0V，移除過電流狀況後隨即恢復輸出
▼USB-C2(黃)固定檔15V輸出負載測試，隨著電流增加，輸出電壓微幅下降，當輸出電流超過2.3A便會降至0V，移除過電流狀況後隨即恢復輸出
▼USB-C2(黃)第一組PPS檔3.3V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.3A便會降至0V，移除過電流狀況後隨即恢復輸出

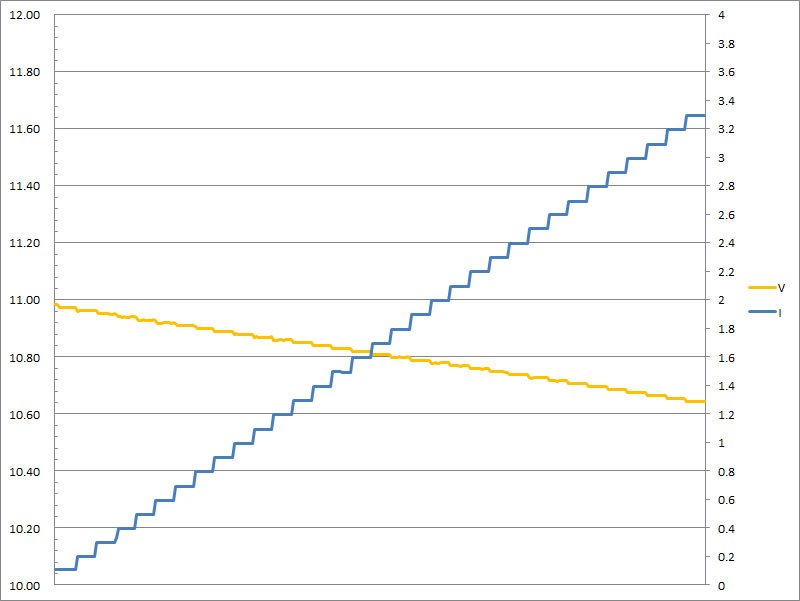

▼USB-C2(黃)第一組PPS檔11V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.3A便會降至0V，移除過電流狀況後隨即恢復輸出
▼USB-C2(黃)第二組PPS檔3.3V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過2.3A便會降至0V，移除過電流狀況後隨即恢復輸出
▼USB-C2(黃)第二組PPS檔16V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過2.3A便會降至0V，移除過電流狀況後隨即恢復輸出
▼USB-A單獨使用，充電定義支援QC2.0/3.0、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A
▼USB-A(綠)的5V輸出負載測試，隨著電流增加，輸出電壓不變，當輸出電流超過3.4A便會降至0V，移除過電流狀況後隨即恢復輸出
▼USB-A(綠)的9V輸出負載測試，隨著電流增加，輸出電壓不變，當輸出電流超過3.4A便會降至0V，移除過電流狀況後隨即恢復輸出
▼USB-A(綠)的12V輸出負載測試，隨著電流增加，輸出電壓不變，當輸出電流超過3.4A便會降至0V，移除過電流狀況後隨即恢復輸出
▼USB-C1與USB-C2一起使用，C1搭配5A線時可輸出65W，充電定義支援PD2.0/3.0、PPS、SAMSUNG 5V/2A、BC1.2、DCP 1.5A。C2可輸出30W，充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC4+、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A
▼USB-C1與USB-C2一起使用，C1搭配3A線時可輸出60W，C2可輸出30W，充電定義均支援PD2.0/3.0、PPS、QC2.0/3.0(USB-C1不支援9V)、QC4+、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A
▼USB-C2與USB-A一起使用，僅可輸出5V，充電定義支援Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A
▼輸入18W/30W/60W/100W充電時，外接電壓電流表與行動電源上方顯示的電壓/電流/功率數值比較
▼使用30W/60W/100W充電器充電時的充電時間、充電Wh、充電mAh。當使用100W充電器時，可在1.5小時內從0%充至100%
▼USB-C1各組放電V/A、放電mAh、放電時間、放電Wh、Wh比例百分比，若以其標示的電池標稱容量/電量計算，12V/2A可用Wh比例可達95%，5V/2A可用Wh比例為85%，不過在室溫下測試20V/5A連續放電，接近結束時遇到過熱，行動電源自動停止輸出，僅放出82%可用Wh
▼20V/5A連續放電測試中，於電池電量剩下9%時觸發電池過熱警報(電池溫度達65℃)，行動電源停止放電
▼20V/5A放電測試在觸發過熱警報前拍攝的紅外線熱影像圖
▼因為兩端鋁合金蓋子會將固定在鋁合金框架上電路板的的熱導出來，所以兩端蓋子使用中也會發熱
測試總結：
◆瘦長造型好握持的耐熱PC透明外殼讓內部元件及電池一覽無遺，兩端鋁合金蓋子及內部鋁合金骨架可幫助散熱
◆彩色螢幕可顯示電池電量百分比、電池電壓/電流、輸入功率/電壓/電流、輸出功率/電壓/電流、電池溫度、電路板溫度、使用時間計時器。單一控制按鍵可以調整DC插孔輸出啟閉/電壓值、重置計時、螢幕保護時間、顯示方向
◆8顆三星SDI INR18650-32E 18650組成25600mAh/93.5Wh電池，使用庫倫計顯示精確電量，可在電池資訊頁顯示分串電壓、Wh、循環次數、壽命百分比
◆2個USB-C、1個USB-A、1個DC插孔配置組合，總和100W輸出
◆USB-C1插入3A線材時支援PD2.0/3.0、PPS、QC2.0/3.0(不支援9V/20V)、QC4+、AFC、FCP、SCP等快充協議，插入5A線材會關閉PD2.0/3.0、PPS以外的其他協議
◆DC插孔輸出電壓可在3.3V至25.2V間調整，最大電流3A
◆USB-C2支援PD2.0/3.0、PPS、QC2.0/3.0、QC4+、AFC、FCP、SCP等快充協議
◆USB-A支援QC2.0/3.0、AFC、FCP、SCP等快充協議
◆USB-C1與USB-C2一起使用，C1可輸出65W(搭配5A線)/60W(搭配3A線)，C2可輸出30W；USB-C2與USB-A一起使用，僅可輸出5V
◆輸入功率大於輸出功率，電池電量大於50%，電池溫度低於55℃時，可邊充邊用
◆充電時電池溫度超過55℃會停止充電，低於50℃恢復；放電時電池溫度超過65℃會停止放電，低於60℃恢復；充/放電時電池溫度低於-15℃會停止充/放電，高於-10℃恢復
◆各輸出不具備電壓補償功能；USB-C1電流頂到極限(固定檔6.2A，PPS檔5.2A)後輸出會降低至0.3V不會截止，過流解除後恢復正常輸出，使用5A線與使用3A線不影響電流極限；USB-C2/USB-A電流頂到門檻時輸出會降低至0V進入打嗝模式並發出規律音，過流解除後恢復正常輸出
◆使用100W充電器時，可在1小時28分充飽，使用60W充電器時，可在2小時11分充飽
◆12V/2A可用Wh比例可達95%，5V/2A可用Wh比例為85%；在室溫下測試20V/5A連續放電，接近結束時遇到電池溫度過熱，行動電源自動停止輸出，僅放出82%可用Wh
報告完畢，謝謝收看
