什麼是USB4?


USB4全名Universal Serial Bus Generation 4(第4代通用串列匯流排)。USB介面在1996年發佈USB 1.0規格,傳輸速度支援低速1.5 Mbps與全速12 Mbps,之後陸續發表USB 2.0(480 Mbps)、USB 3.2 Gen1(5 Gbps)、USB 3.2 Gen2(10 Gbps)、USB 3.2 Gen2x2(20 Gbps),並在2019年9月發布USB4規格,支援20 Gbps(USB4 Gen2x2)與40 Gbps(USB4 Gen3x2)

英特爾於2021年底推出12代Alder Lake桌上型/筆電處理器平台,開始支援USB4規格。USB4搭配Type-C介面,同時提供DisplayPort影像、資料、USB-PD電力傳輸等功能,並整合Thunderbolt介面及向下相容USB 3.2。USB4分為20 Gbps和40 Gbps兩種傳輸速率,因為採雙通道傳輸,為了維持訊號穩定,被動式纜線長度縮短至0.8公尺以下,主動式纜線搭載Repeater(Re-timer/Re-driver)後,可將最長長度增加至5公尺,解決因傳輸距離而導致訊號衰減的問題

USB4特色重點:
●因為USB4訊號採雙通道傳輸,只能使用Type-C連接器
●USB4可以傳輸資料同時傳送DisplayPort影音,並通過USB-PD進行供電
●USB4支援最高40 Gbps(20 Gbpsx2)傳輸速度,並採用隧道傳輸模式,將PCIe、USB 3.2及DisplayPort 1.4a混合資料組合到單一高速通道,並可動態共享傳輸速度
●USB4基於Thunderbolt 3規範,並可向下相容USB 3.2
●USB4支援DisplayPort Alternate Mode。因此可以選擇USB4隧道協議或Alternate Mode傳送DisplayPort訊號
●USB4 Gen3的被動式纜線最長長度為0.8公尺(USB 3.2 Gen2的被動式纜線最長長度為1公尺)
●若連接距離較長,需使用主動式纜線。USB4主動式纜線內含Repeater元件(Re-timer/Re-driver),最長長度5公尺,若是使用光纖傳輸纜線,最長長度50公尺

LINDY 92000_A ANTHRA LINE系列USB4 Type-C to Type-C傳輸線特色:
●符合USB-IF協會規範,支援40 Gbps(USB4 Gen3x2)傳輸速度
●Type-C支援正反雙面盲插
●內建PD智能電流晶片,支援PD電力輸送功能,可提供最大電力傳輸(最大100W)
●支援DisplayPort Alternate Mode,可支援8K 60Hz影音傳輸
●可相容Thunderbolt 3,並可向下相容USB3.2/2.0/1.1
●Type-C接頭使用標準抽拉製程,一體成形無接縫,堅固耐用
●純金電鍍接頭與接點,提供最佳訊號傳輸品質

▼包裝袋正面,左邊貼上多國語言產品名稱/長度/條碼貼紙,右上有商標,右下有DISCOVER LINDY字樣及官網網址


▼包裝袋背面有英文製造商資訊、中文廠商資訊貼紙


▼包裝袋吊牌正面有外觀圖、8K ULTRA HD圖示、USB40Gbps圖示、產品名稱、商標。吊牌背面有中文產品資訊


▼LINDY 92000_A ANTHRA LINE系列USB4 Type-C to Type-C傳輸線本體,不含兩端接頭的線路長度為92公分


▼線材直徑為4.9mm


▼兩端Type-C接頭的其中一面有LINDY商標。Type-C連接器外殼採一體成型設計


▼另一端有USB40Gbps標誌

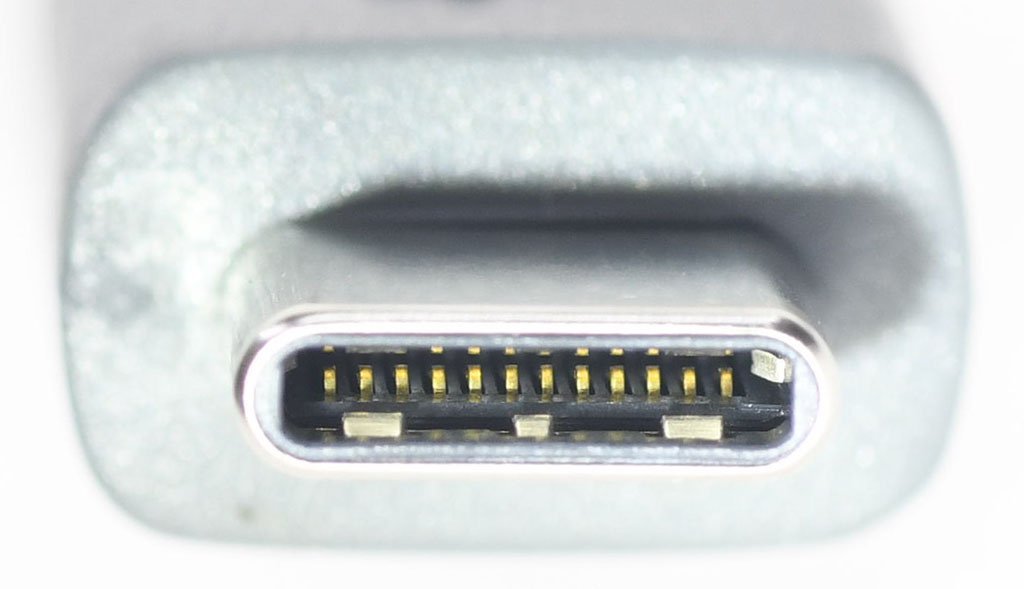

▼Type-C連接器內部針腳


▼接頭的尺寸為31.1x13x8.3mm


▼E-Marker資訊內容,支援TBT4(Thunderbolt 4)/USB4 Gen3資料傳輸及20V/5A電力傳輸


以下進行傳輸測試
處理器:Intel Core i7-12700K
主機板:ASUS ROG STRIX Z690-A GAMING WIFI D4
記憶體:tigo X3 DDR4-3600 8GB * 2
作業系統碟:Seagate FireCuda 530 1TB散熱片版
Thunderbolt 4介面卡:ASUS ThunderboltEX 4擴充卡
Thunderbolt 3/USB4外接盒:ACASIS TBU401 USB4 M.2 NVMe外接盒,內裝Samsung 980 PRO 1TB SSD
電源供應器:BitFenix Formula Gold 750W
▼ASUS ThunderboltEX 4擴充卡TYPE C_1接上LINDY 92000_A ANTHRA LINE系列USB4 Type-C to Type-C傳輸線


▼LINDY 92000_A ANTHRA LINE系列USB4 Type-C to Type-C傳輸線另外一端接上ACASIS TBU401 USB4 M.2 NVMe外接盒


▼Thunderbolt控制中心會顯示連接埠1已連接ACASIS TB-401U


▼ASUS ThunderboltEX 4擴充卡經LINDY 92000_A ANTHRA LINE系列USB4 Type-C to Type-C傳輸線連接ACASIS TBU401 USB4 M.2 NVMe SSD外接盒的CrystalDiskMark預設+R70%/W30% Mix測試,讀寫均可達到滿速

結論:
LINDY 92000_A ANTHRA LINE系列USB4 Type-C to Type-C傳輸線符合USB-IF協會規範並支援40 Gbps(USB4 Gen3x2)傳輸速度,內建PD智能電流晶片可支援PD電力輸送並提供最大100W電力傳輸,支援8K 60Hz影音傳輸DisplayPort Alternate Mode,相容Thunderbolt 3並可向下支援USB3.2/2.0/1.1,支援正反雙面盲插的Type-C接頭使用標準抽拉製程,一體成形無接縫且堅固耐用,純金電鍍接頭與接點可提供最佳訊號傳輸品質

報告完畢,謝謝收看
