產品特色：
●1個USB-C加1個USB-A，自動偵測主流快充協議，USB-C單埠最大輸出65W
●USB-A埠採用雙向連接器，USB-A插頭正反面皆可插入
●採用氮化鎵GaN功率元件
●內建可收折US插頭，方便攜帶
●具備保護機制，確保充電安全
產品規格：
型號：A565AC
輸入：AC100-240V，1.6A，50/60Hz
USB-C輸出(PD3.0)：5V/2.4A、9V/3A、12V/3A、15V/4A、20V/3.25A
USB-C輸出(QC2.0/3.0)：5V/3A、9V/3A、12V/3A
USB-A輸出：5V/2.4A

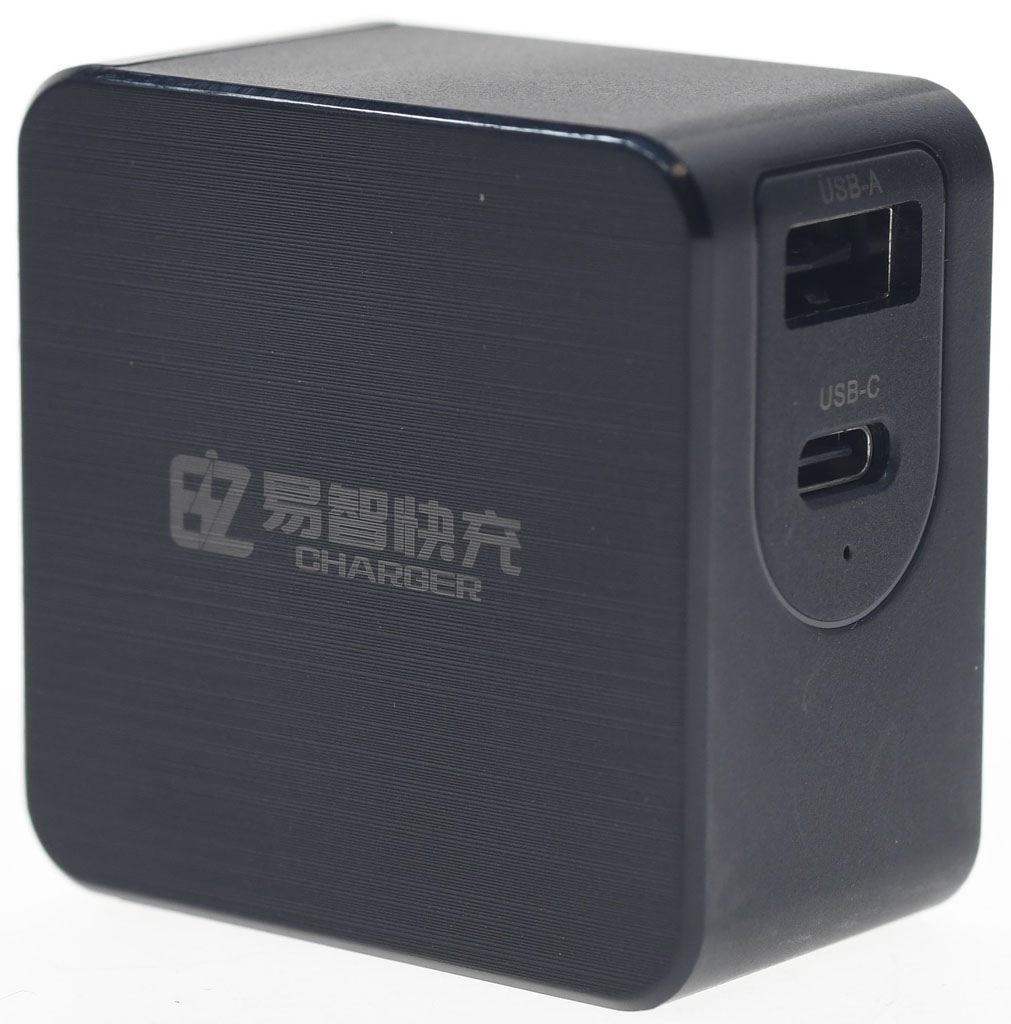

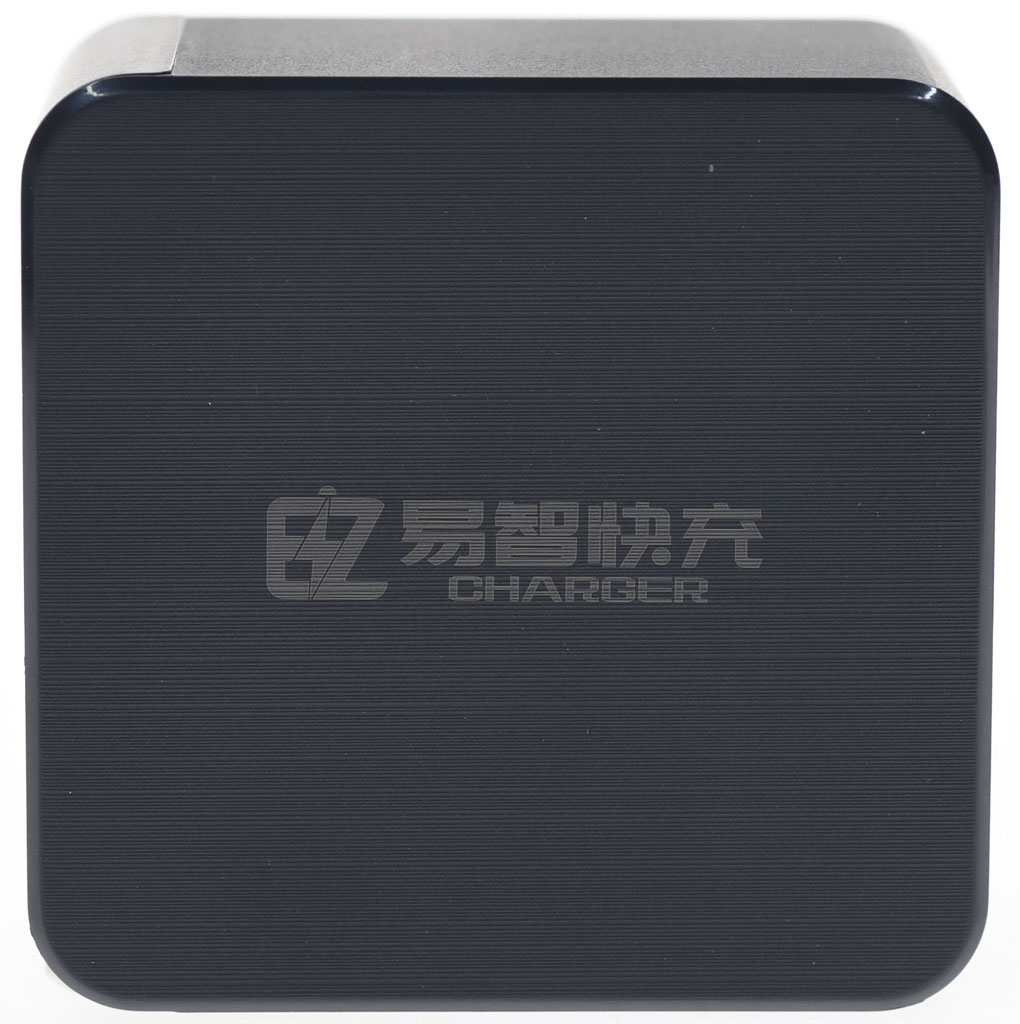

▼本體其中一個較大側面有EZ易智快充CHARGER字樣

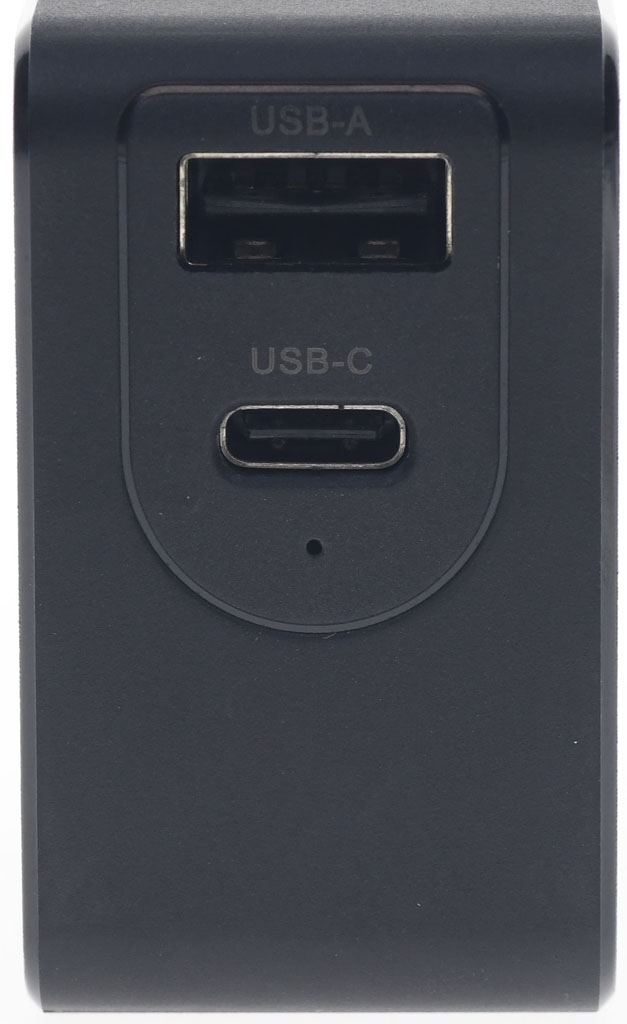

▼本體頂部的1個USB-C及1個USB-A輸出埠，黑色小圓孔為快充指示燈

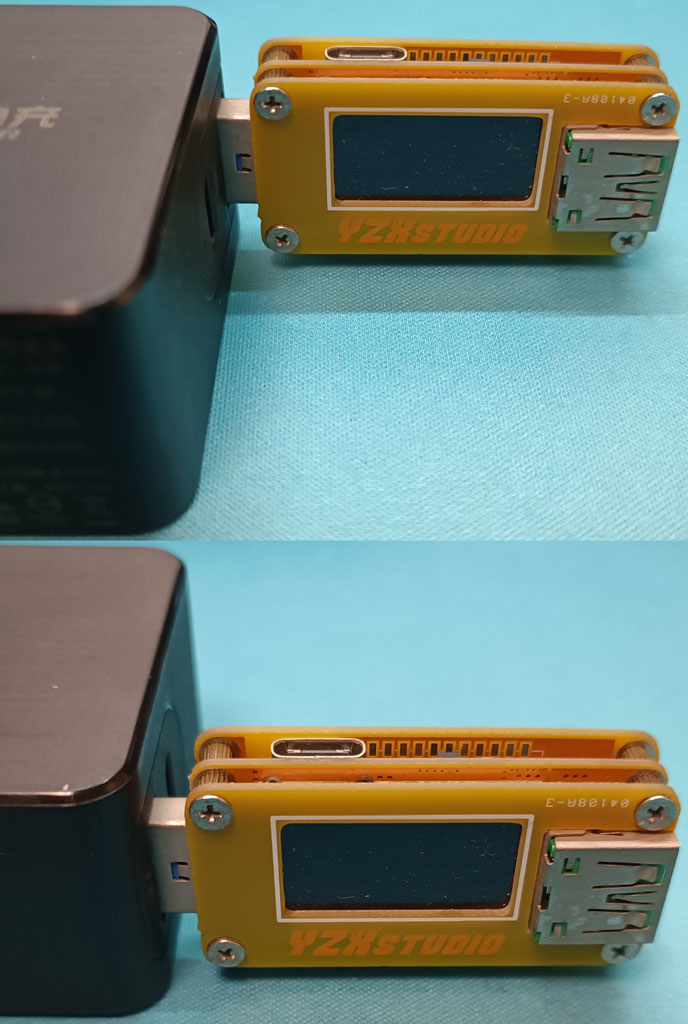

▼USB-A埠採用雙向連接器，USB-A插頭正反面皆可插入

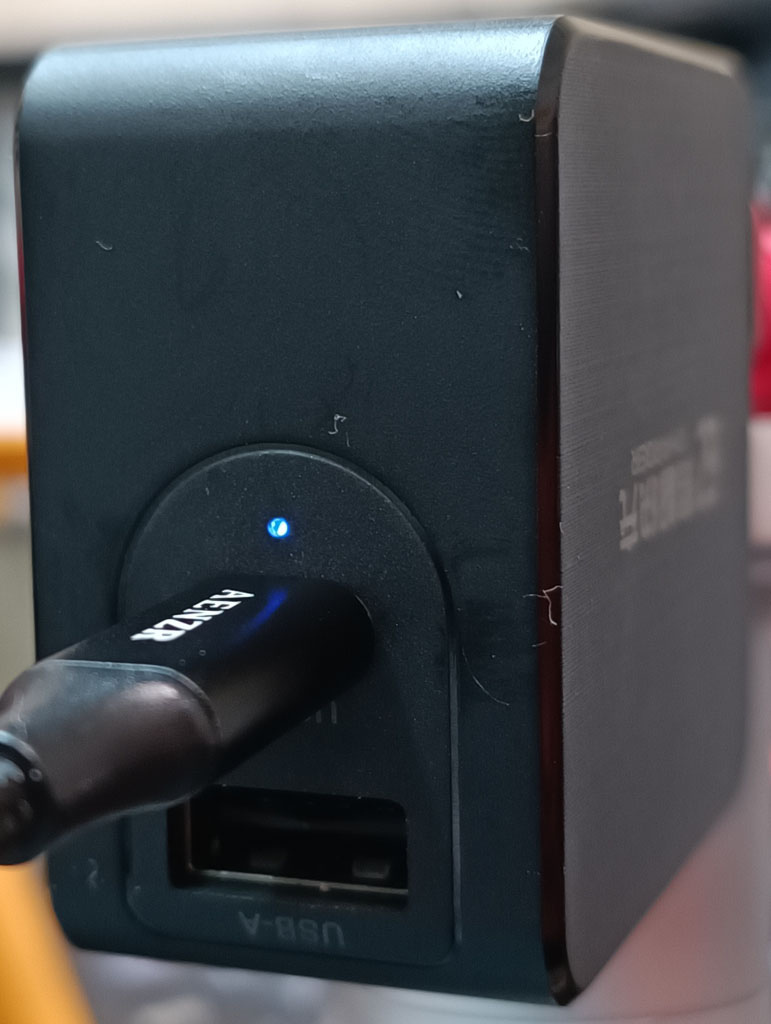

▼USB-C啟動快充輸出時，會點亮藍色快充指示燈

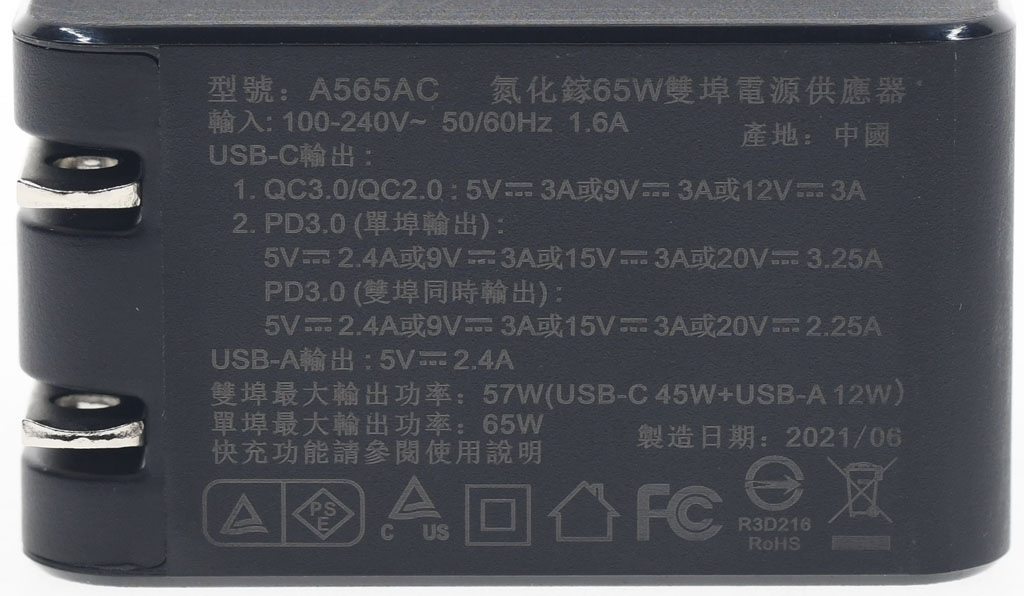

▼本體其中一個側面刻印上型號、產品名稱、產地、輸入/輸出規格、製造日期、認證標章(包含台灣BSMI、日本PSE、德國cTUVus、美國FCC)

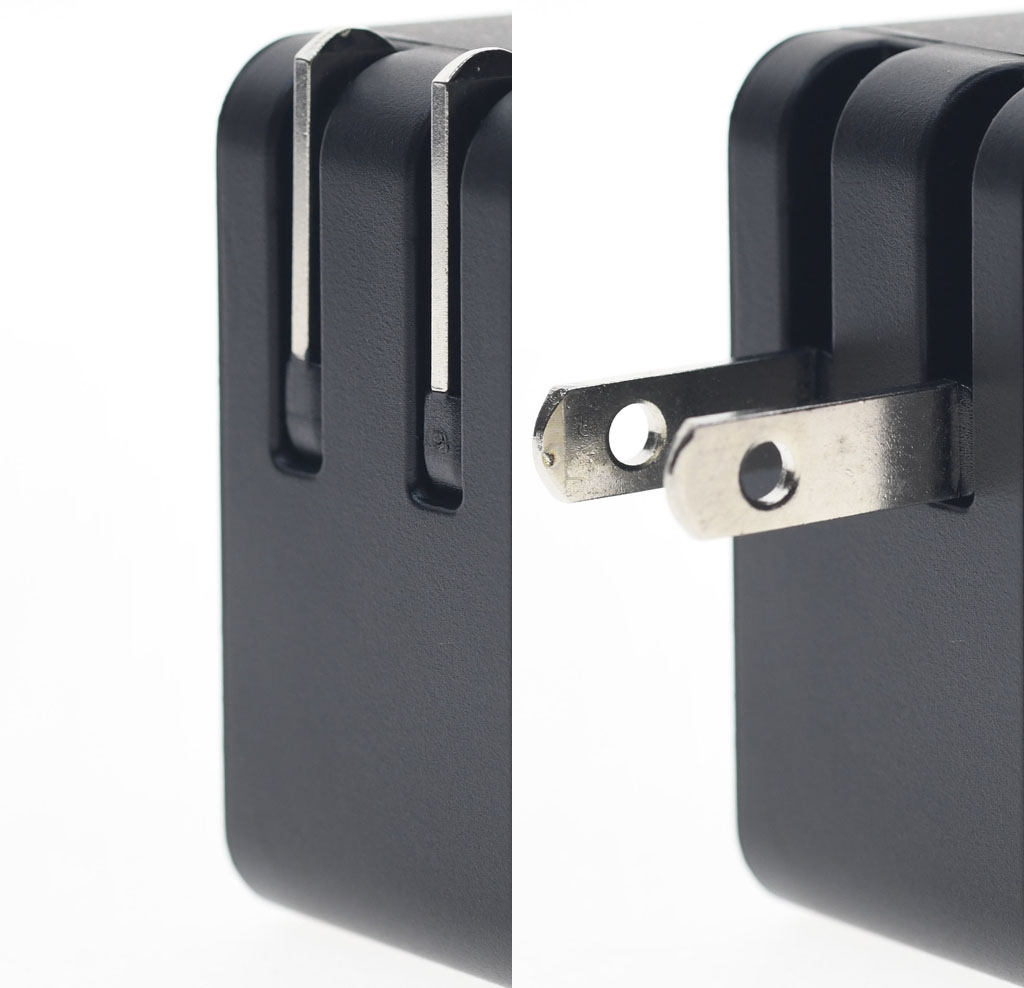

▼本體底部US插頭採可收折設計

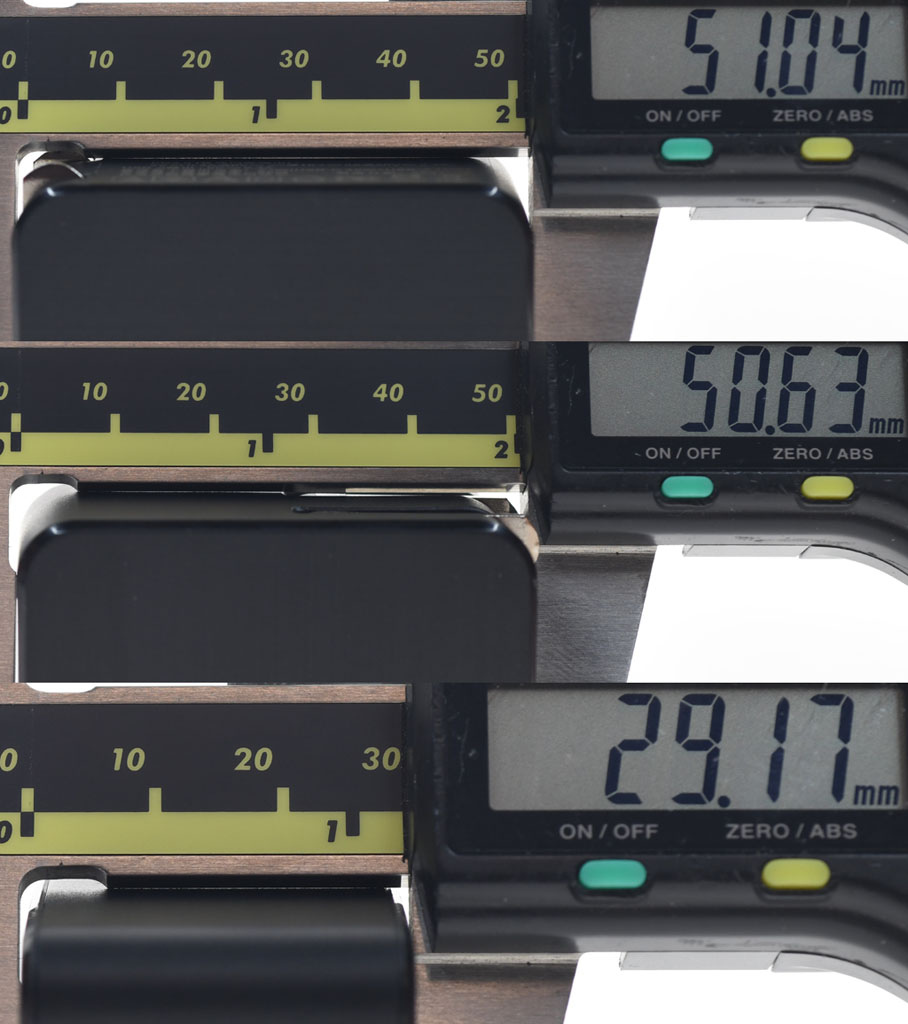

▼本體插頭收折後尺寸為51x51x29.2mm

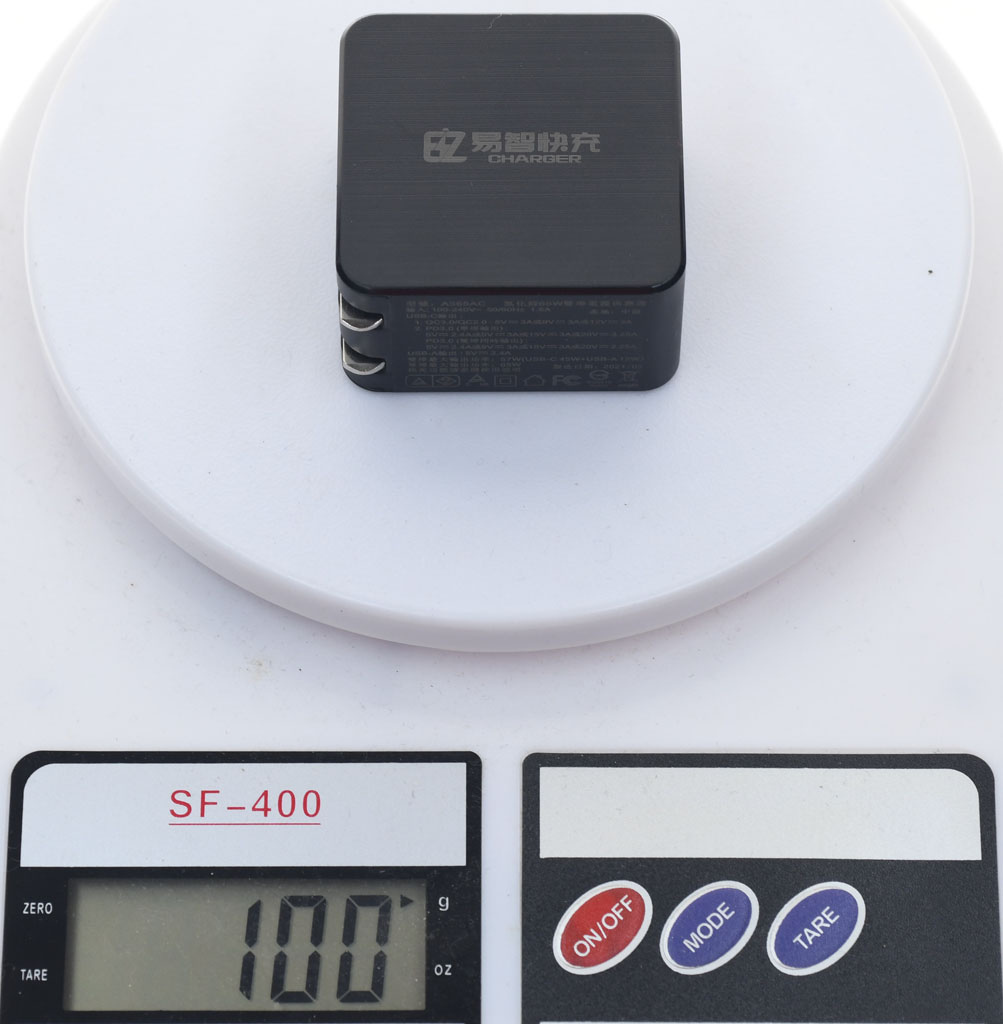

▼本體重量為100克
支援以下輸出組合模式：
USB-C：65W
USB-A：12W
USB-C+USB-A：45W(C)+12W(A)

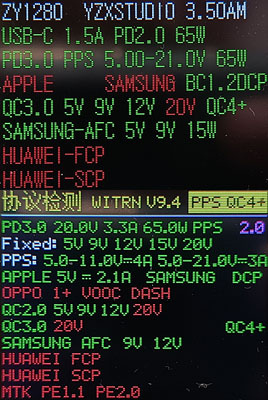

▼USB-C單獨使用並搭配5A線材，充電定義支援PD3.0/2.0、PPS、QC4+、QC3.0/2.0、AFC、APPLE 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A

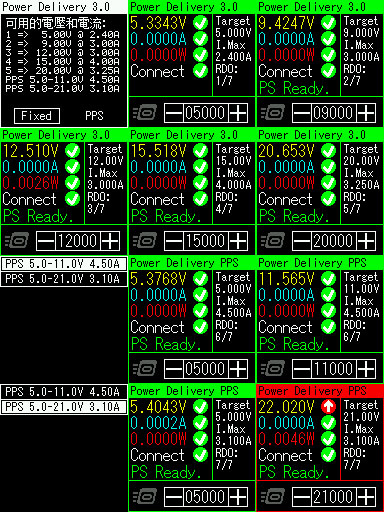

▼USB-C單獨使用並搭配5A線材，固定檔提供5V/2.4A、9V/3A、12V/3A、15V/4A、20V/3.25A，第一組PPS檔提供5-11V/4.5A，第二組PPS檔提供5-21V/3.1A

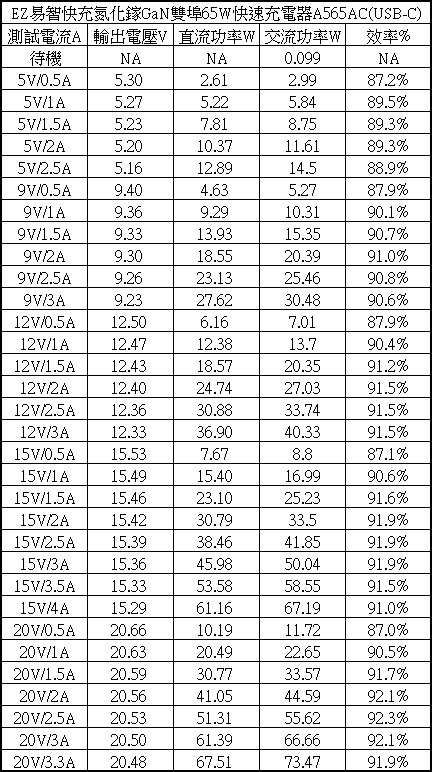

▼USB-C各組輸出轉換效率表，空載功耗為0.099W，整體輸出轉換效率在87%至92.3%之間

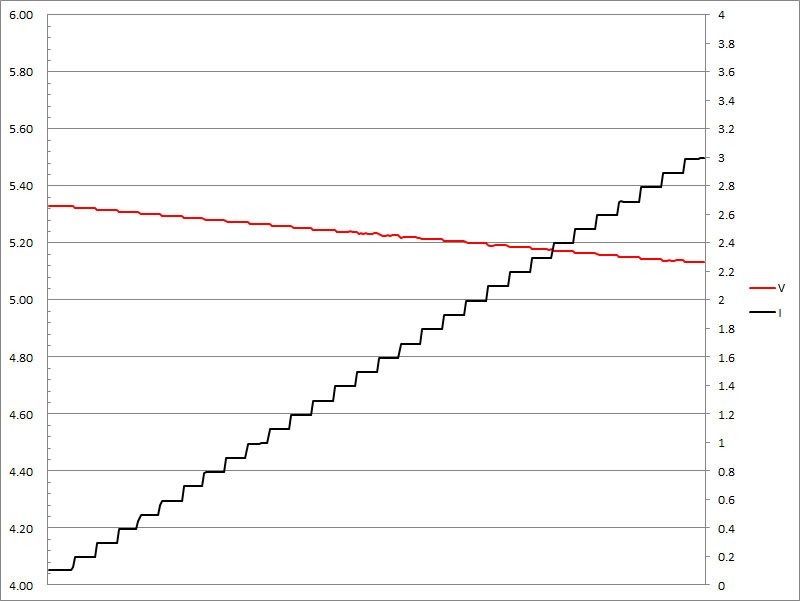

▼USB-C搭配5A線材的固定檔5V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3A截止

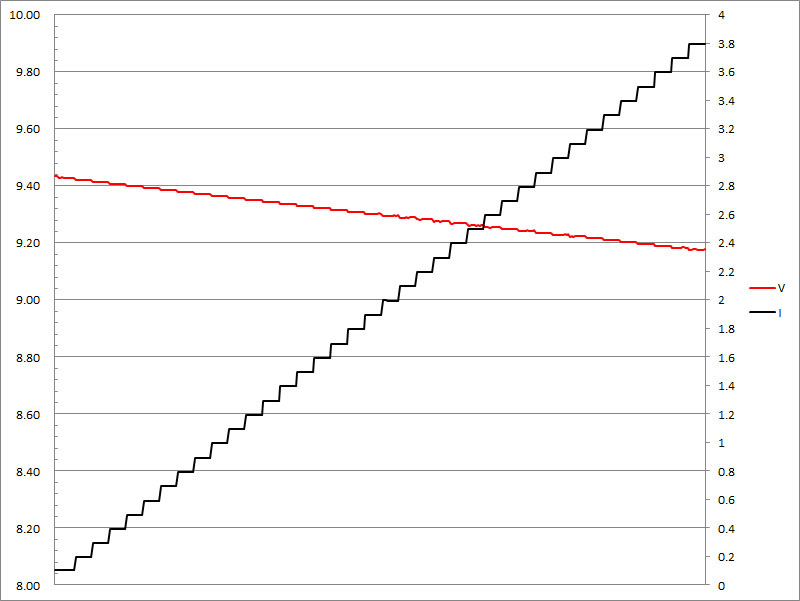

▼USB-C搭配5A線材的固定檔9V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.8A截止

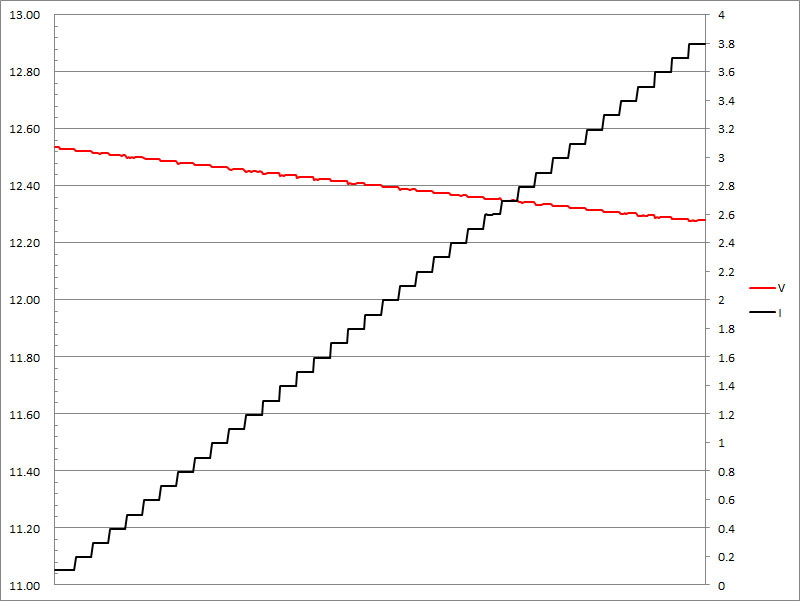

▼USB-C搭配5A線材的固定檔12V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.8A截止

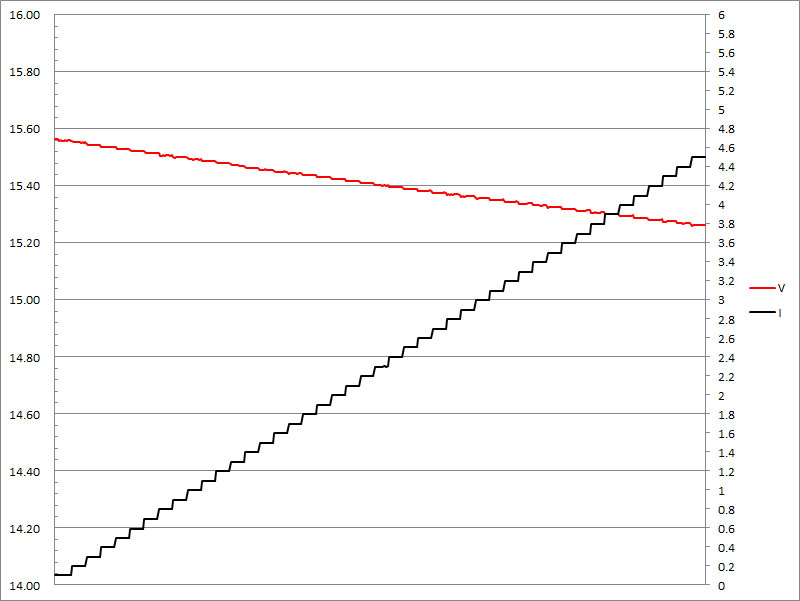

▼USB-C搭配5A線材的固定檔15V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過4.5A截止
▼USB-C搭配5A線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.9A截止

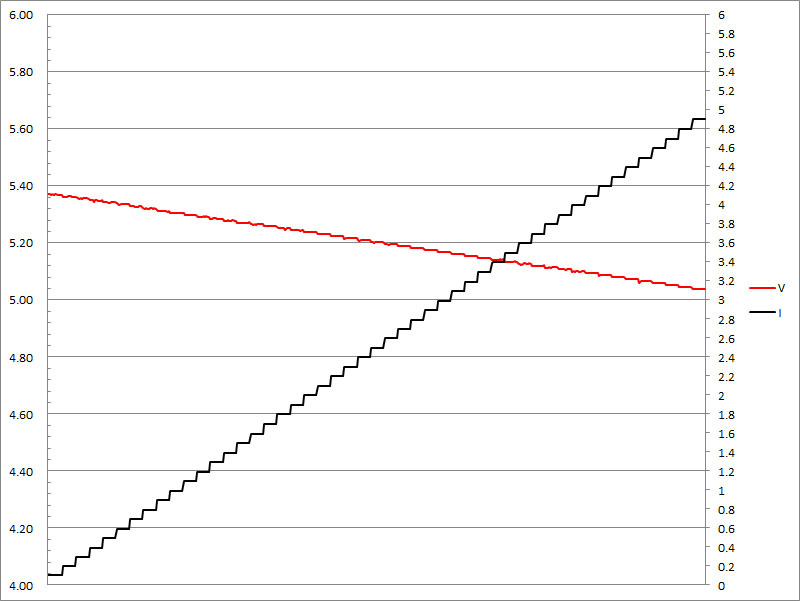

▼USB-C搭配5A線材的第一組PPS檔5V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過4.9A截止

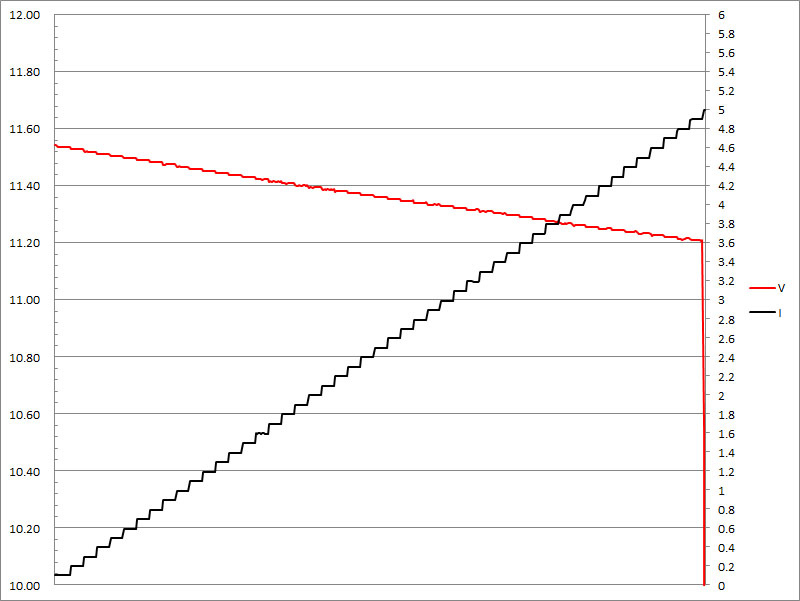

▼USB-C搭配5A線材的第一組PPS檔11V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過4.9A截止

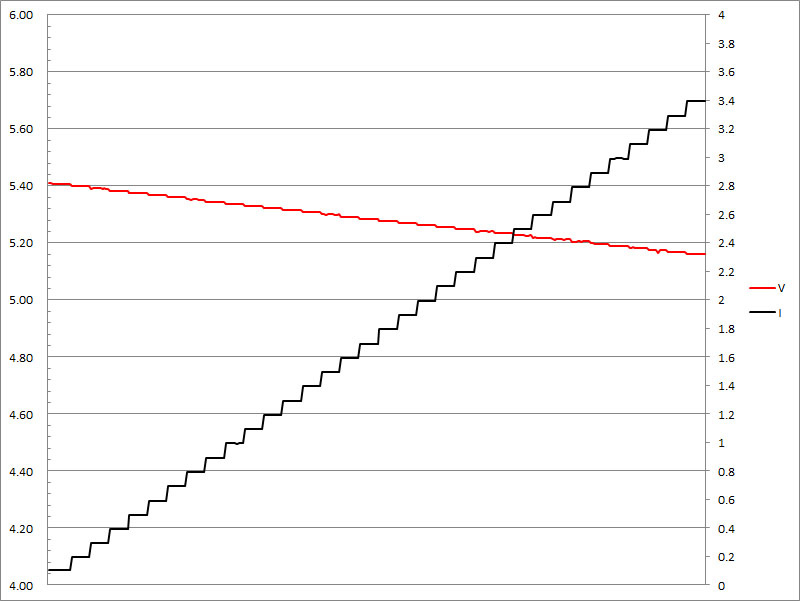

▼USB-C搭配5A線材的第二組PPS檔5V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.4A截止

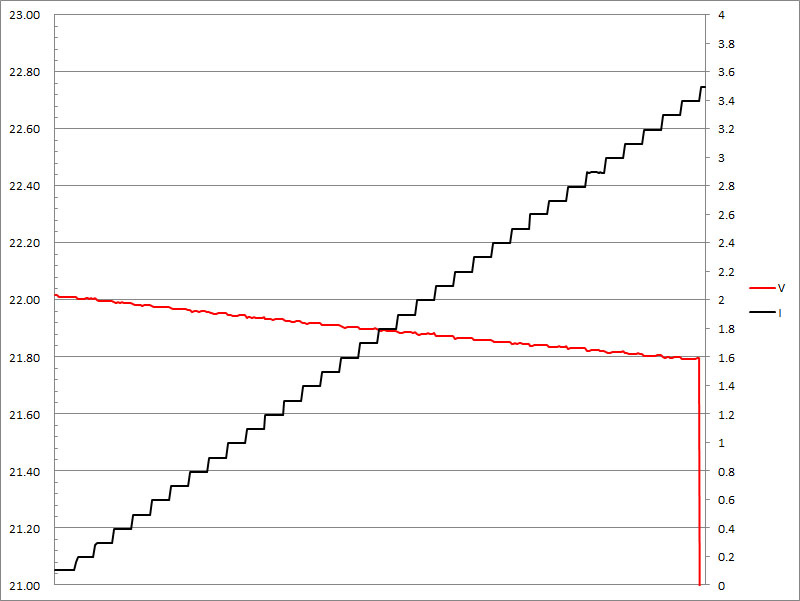

▼USB-C搭配5A線材的第二組PPS檔21V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.4A截止

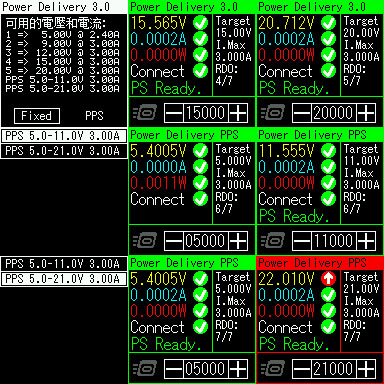

▼USB-C單獨使用並搭配3A線材，固定檔15V、20V、第一組PPS檔、第二組PPS檔的最大電流均下修至3A

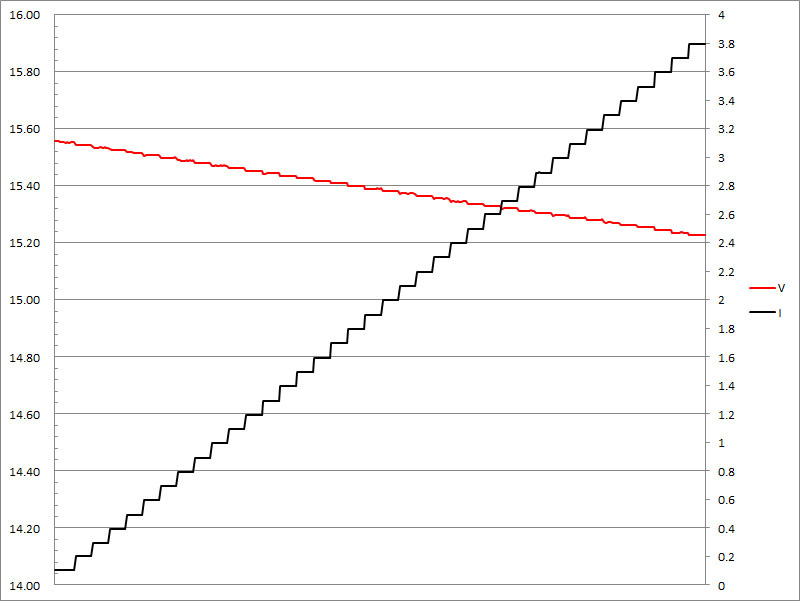

▼USB-C搭配3A線材的固定檔15V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.8A截止

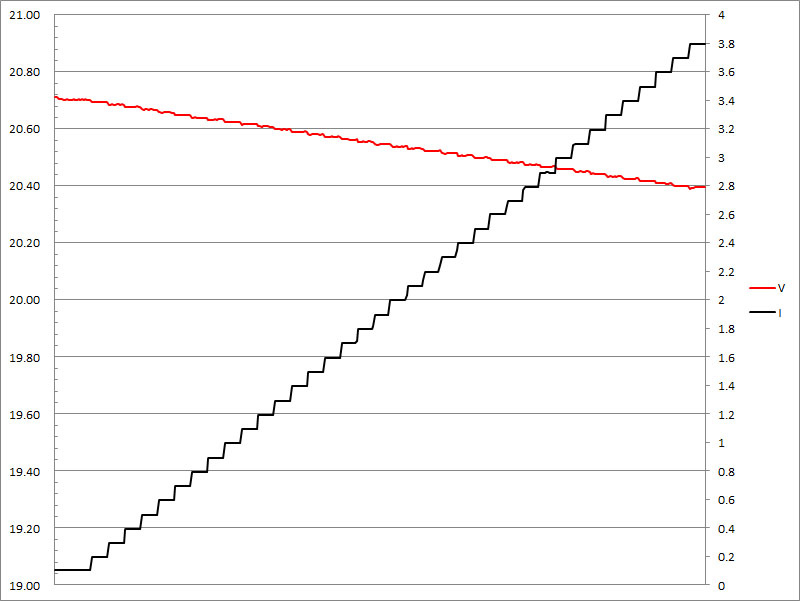

▼USB-C搭配3A線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.8A截止

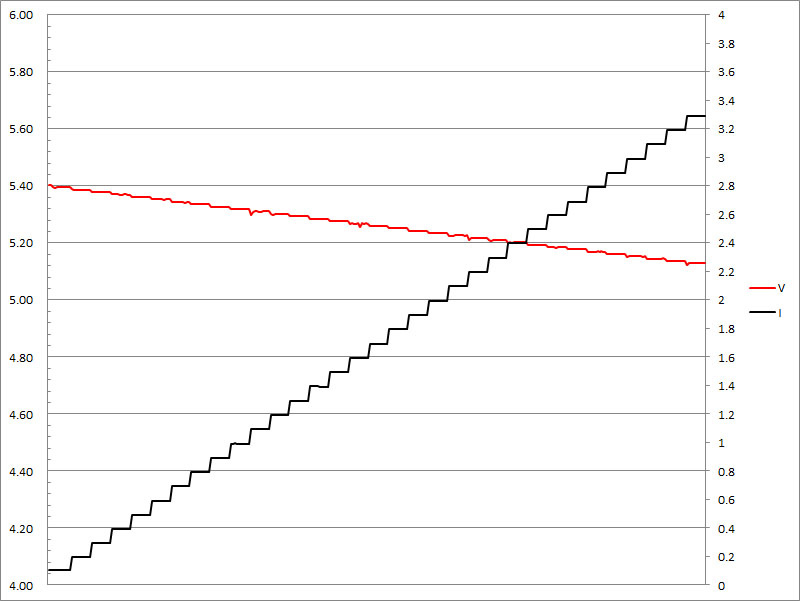

▼USB-C搭配3A線材的第一組PPS檔5V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.3A截止
▼USB-C搭配3A線材的第一組PPS檔11V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.3A截止
▼USB-C搭配3A線材的第二組PPS檔5V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.3A截止
▼USB-C搭配3A線材的第二組PPS檔21V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.3A截止

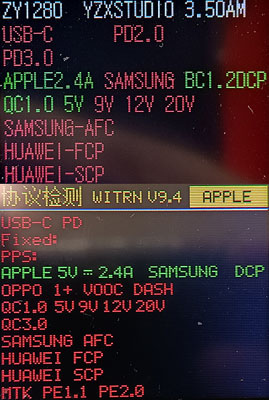

▼USB-A單獨使用，充電定義支援APPLE 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A

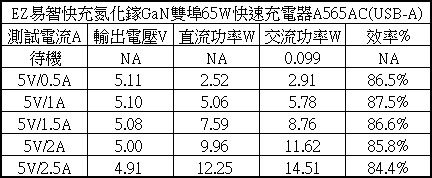

▼USB-A各組輸出轉換效率表，空載功耗為0.099W，整體輸出轉換效率在84.4%至87.5%之間

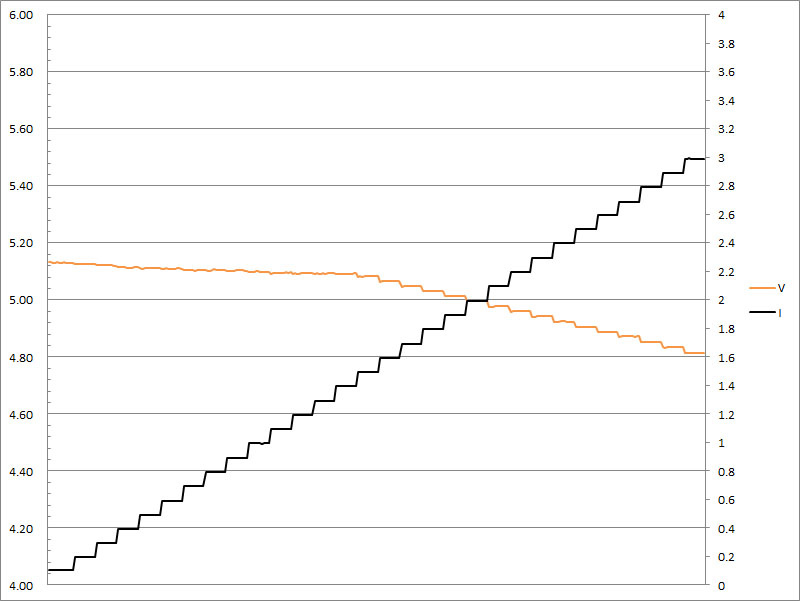

▼USB-A的5V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3A截止
▼USB-C及USB-A同時輸出下，USB-C為45W輸出模式，固定檔提供5V/2.4A、9V/3A、12V/3A、15V/3A、20V/2.25A，PPS檔提供5-11V/3A

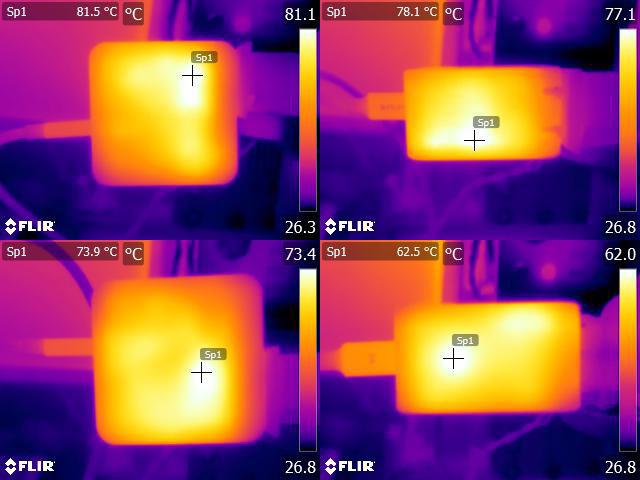

▼USB-C輸出65W連續一小時後本體的紅外線熱影像圖

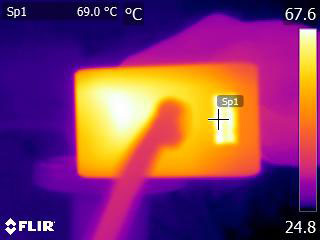

▼USB-C輸出65W連續一小時後連接埠處的紅外線熱影像圖
測試總結：
◆1個USB-C及1個USB-A輸出，支援主流快充協議，具備快充指示燈
◆USB-A埠採用雙向連接器，USB-A插頭正反面皆可插入
◆US插頭採可收折設計
◆空載功耗0.099W，符合DOE能效認證六級(達到300mW以下)，各輸出埠中最低效率84.4%(USB-A 5V/2.5A)，最高效率92.3%(USB-C 20V/2.5A)
◆過電流門檻會隨線材種類及最大電流資訊調整，電流超額時輸出截止，具備過電流保護
報告完畢，謝謝收看
