感謝網友出借充電器提供在下測試



產品特色:
●2個USB-C加1個USB-A,可自動偵測主流快充協議,單獨使用USB-C1或USB-C2時,最大輸出100W
●隨附一條1.5米USB-C充電線,支援PD3.1 EPR 240W(48V/5A)
●支援PD3.1 EPR協議,當USB-C1使用隨附線材連接支援PD3.1 EPR的裝置時,最大輸出140W(28V/5A)
●採用GaN氮化鎵功率元件
●可收折式插頭設計,方便攜帶
●多重保護機制,確保充電安全

產品規格:
充電器型號:CD289
充電器輸入:AC100-240V,2A,50/60HZ
充電器USB-C1輸出:5V/3A、9V/3A、12V/3A、15V/3A、20V/5A、28V/5A(PD3.1 EPR),最大140W
充電器USB-C2輸出:5V/3A、9V/3A、12V/3A、15V/3A、20V/5A,最大100W
充電器USB-A輸出:4.5V/5A、5V/4.5A、5V/3A、9V/2A、12V/1.5A,最大22.5W
充電器最大輸出功率:140W
充電線輸入/輸出連接器:USB-C
充電線最大電流:5A
充電線最大功率:PD3.1 EPR 240W(48V/5A)
充電線長度:1.5米

▼外盒正面半透明外蓋可以看到盒內充電器本體,並印上UGREEN綠聯、140W未來全芯湃、FASTER&SAFER、閃電π、氮化鎵充電器套裝及GALLIUM NITRIDE CHARGER等字樣


▼外盒背面有產品規格表、中英文製造商資訊、執行標準、產地、認證標誌、條碼、防偽驗證貼紙


▼外盒上/下/左/右側面有標誌、GaN X CHARGER、PD 3.1、GaN X 140W等字樣


▼內容物有產品保固卡、使用說明書、充電器本體及充電線


▼本體左側銀灰色外殼上方有裝飾造型面板,右下有商標


▼本體右側銀灰色外殼有140W字樣


▼本體頂部有1個USB-A 及2個USB-C(USB-C1、USB-C2)輸出埠,均有文字及圖示標示。本體底部印上QR碼、認證標章、產品名稱、型號、輸入/輸出規格、製造商


▼本體底部收折式插頭展開(右)的樣子

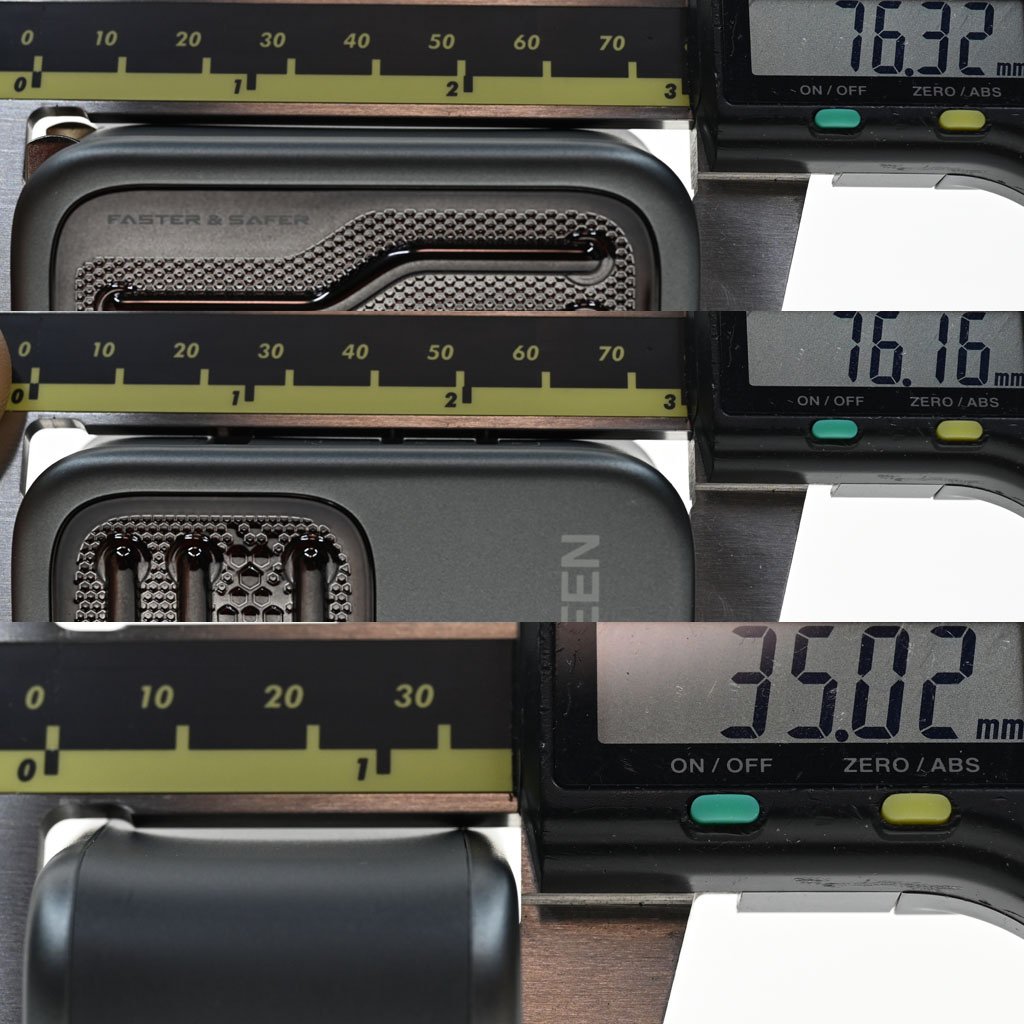

▼插頭收折後本體尺寸為76.3x76.2x35mm


▼本體重量為287克


▼與GaN x 65W(左)、GaN X 90W(中)尺寸比較


▼與GaN x 65W(左)、GaN X 90W(中)尺寸比較


▼隨附1條充電線,線路採用黑色編織網包覆,直徑4.1mm,長度145公分(不含兩端接頭)


▼兩端接頭採用金屬外殼及一體成形SR護套,金屬外殼其中一面有UGREEN字樣,護套上有240W標示。接頭尺寸為30.2x11.2x6.4mm


▼接頭USB-C連接器內近照


▼充電線等效阻抗為0.073Ω


▼充電線E-Marker資訊,支援50V/5A電力傳輸,USB2.0資料傳輸


▼充電線E-Marker資訊,支援50V/5A(EPR)電力傳輸,USB2.0資料傳輸


支援以下輸出組合模式:
USB-C1:140W
USB-C2:100W
USB-A:22.5W
USB-C1+USB-C2:65W(C1)+65W(C2)
USB-C1+USB-A:100W(C1)+22.5W(A)
USB-C2+USB-A:100W(C2)+22.5W(A)
USB-C1+USB-C2+USB-A:65W(C1)+45W(C2)+22.5W(A)
▼輸入110V電源時,空載未接任何裝置下採用跳週期方式運作,消耗功率在7.95mW至1.84W之間


▼USB-C1單獨使用並搭配隨附線材,充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC5+、AFC、FCP、SCP、MTK PE1.1/PE2.0、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A


▼USB-C1單獨使用並搭配隨附線材,在支援PD3.1 EPR的裝置可提供28V/5A輸出組


▼USB-C1單獨使用並搭配隨附線材,固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/5A,PPS檔提供3.3V-21V/5A


▼USB-C1各組輸出轉換效率表,整體輸出轉換效率在54.2%至92.3%之間


▼USB-C1搭配隨附線材的固定檔5V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.4A截止


▼USB-C1搭配隨附線材的固定檔9V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.4A截止


▼USB-C1搭配隨附線材的固定檔12V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.4A截止


▼USB-C1搭配隨附線材的固定檔15V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.4A截止


▼USB-C1搭配隨附線材的固定檔20V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過5.9A截止


▼USB-C1搭配隨附線材的PD3.1 EPR 28V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過5.6A截止


▼USB-C1搭配隨附線材的PPS檔3.3V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過5A截止


▼USB-C1搭配隨附線材的PPS檔21V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過5A產生大幅壓降,超過5.1A截止


▼USB-C1單獨使用並搭配3A線材,固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/3A,PPS檔提供3.3V-21V/3A


▼USB-C1搭配3A線材的固定檔20V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.6A截止


▼USB-C1搭配3A線材的PPS檔3.3V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3A截止


▼USB-C1搭配3A線材的PPS檔21V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3A產生大幅壓降,超過3.1A截止


▼USB-C2單獨使用並搭配隨附線材,充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC5+、AFC、FCP、SCP、MTK PE1.1/PE2.0、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A


▼USB-C2單獨使用並搭配隨附線材,固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/5A,PPS檔提供3.3V-21V/5A


▼USB-C2各組輸出轉換效率表,整體輸出轉換效率在53.6%至91.4%之間


▼USB-C2搭配隨附線材的固定檔5V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.6A截止


▼USB-C2搭配隨附線材的固定檔9V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.6A截止


▼USB-C2搭配隨附線材的固定檔12V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.6A截止


▼USB-C2搭配隨附線材的固定檔15V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.6A截止


▼USB-C2搭配隨附線材的固定檔20V輸出負載測試,隨著電流增加,輸出電壓先降後升,輸出電流超過6A截止


▼USB-C2搭配隨附線材的PPS檔3.3V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過5.1A截止


▼USB-C2搭配隨附線材的PPS檔21V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過5.1A產生大幅壓降,超過5.2A截止


▼USB-C2單獨使用並搭配3A線材,固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/3A,PPS檔提供3.3V-21V/3A


▼USB-C2搭配3A線材的固定檔20V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.7A截止


▼USB-C2搭配3A線材的PPS檔3.3V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3A截止


▼USB-C2搭配3A線材的固定檔5V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3A產生大幅壓降,超過3.1A截止


▼USB-A單獨使用,充電定義支援QC2.0/3.0、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A


▼USB-A的5V/9V/12V空載輸出電壓


▼USB-A各組輸出轉換效率表,整體輸出轉換效率在51.8%至86%之間

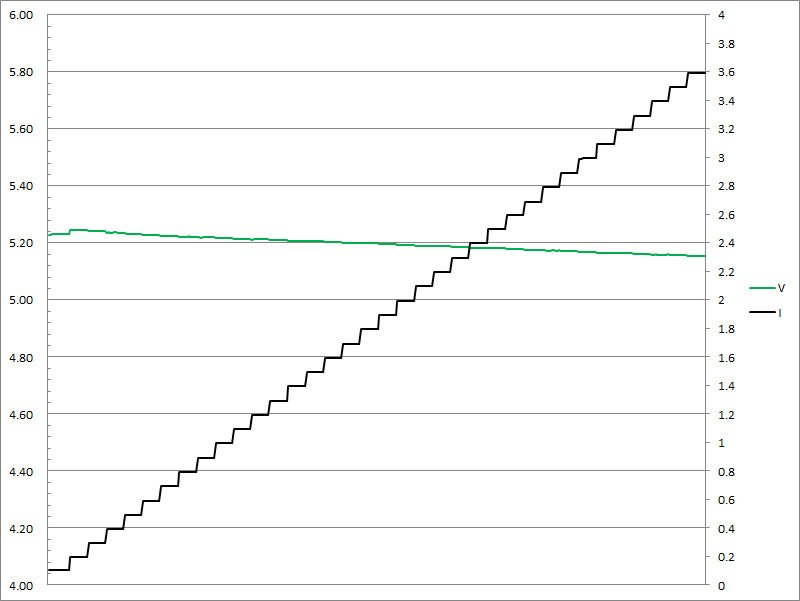

▼USB-A的5V輸出負載測試,隨著電流增加,輸出電壓上升,輸出電流超過3.5A產生大幅壓降,超過3.6A截止


▼USB-A的9V輸出負載測試,隨著電流增加,輸出電壓上升,輸出電流超過3.1A產生大幅壓降,超過3.6A截止


▼USB-A的12V輸出負載測試,隨著電流增加,輸出電壓上升,輸出電流超過2.4A產生大幅壓降,超過3.6A截止


▼輸入110V下,USB-C1輸出140W連續30分鐘後自動截止輸出,此時本體的紅外線熱影像圖如下圖


▼輸入110V下,USB-C1輸出140W連續30分鐘後自動截止輸出,此時連接埠處的紅外線熱影像圖如下圖


▼輸入220V下,USB-C1輸出140W連續一小時後本體的紅外線熱影像圖


▼輸入220V下,USB-C1輸出140W連續一小時後連接埠處的紅外線熱影像圖

測試總結:
◆具備2個USB-C及1個USB-A輸出,自動偵測主流快充協議,USB-C1/USB-C2單獨使用時最大輸出100W
◆USB-C1埠及隨附充電線支援PD3.1 EPR,搭配支援的裝置時可提供最大輸出140W(28V/5A)
◆可收折式插頭,方便攜帶
◆空載下踩跳週期方式運作,功耗最低7.95mW,最高1.84W,各輸出埠中最低效率51.8%,最高效率92.3%,輸出功率越小效率越低
◆具備功率因數修正,輸出20V/0.8A時功率因數大於0.9
◆C1/C2使用3A線材時,輸出組會改變最高電流門檻,於電流超額時輸出截止,具備過電流保護
◆USB-A輸出具備電壓補償,當輸出達最大功率時輸出會隨電流提高而壓降直到最大電流才截止,具備定功率保護
◆輸入110V下140W輸出時,於30分鐘後自動截止輸出,輸入220V下可連續輸出140W,推測其採用交流輸入電壓限制最高功率連續輸出時間的機制

報告完畢,謝謝收看
