產品特色：
●3個USB-C加1個USB-A，可自動偵測主流快充協議，USB-C1或USB-C2單獨使用時，最大輸出100W
●隨附1條1米USB-C充電線，支援100W(20V/5A)
●採用GaN氮化鎵功率元件
●可收折式插頭設計，方便攜帶
●多重保護機制，確保充電安全
產品規格：
充電器型號：CD336
充電器輸入：AC100-240V，2.3A，50/60HZ
充電器USB-C1輸出：5V/3A、9V/3A、12V/3A、15V/3A、20V/5A，PPS 3.3-21V/3A，最大100W
充電器USB-C2輸出：5V/3A、9V/3A、12V/3A、15V/3A、20V/5A，PPS 3.3-21V/3A，最大100W
充電器USB-C3輸出：5V/3A、9V/2.44A、12V/1.83A、15V/1.47A，PPS1 3.3-5.9V/3A，PPS2 3.3-11V/2A，最大22.5W
充電器USB-A輸出：4.5V/5A、5V/4.5A、5V/3A、9V/2A、12V/1.5A，最大22.5W
充電器最大輸出功率：100W
充電線輸入/輸出連接器：USB-C
充電線最大電流：5A
充電線最大功率：100W
充電線長度：1米
▼吊卡式外盒正面有商標、產品名稱、One For All&Ease Your Life字樣、外觀圖、GaN X 100W字樣及特色
▼外盒背面有使用情境圖、充電器/充電線規格表、代理商資訊、QR碼、BSMI認證標誌、GaNFast字樣、條碼
▼外盒其中一個側面有防偽驗證貼紙
▼內容物有使用說明書、充電器本體及充電線
▼本體左側銀灰色外殼有商標、型號、Faster and Safer字樣
▼本體右側銀灰色外殼有100W字樣
▼本體頂部有1個USB-A 及3個USB-C(USB-C1、USB-C2、USB-C3)輸出埠，均有文字標示。本體底部印上BSMI認證標章、產品名稱、型號、輸入/輸出規格、產地、進口商、QR碼
▼本體底部收折式插頭展開(右)的樣子
▼插頭收折後尺寸為69.1x69x32.9mm
▼重量為230克(本體)/261克(本體和線)
▼隨附1條USB-C to USB-C充電線，線路直徑4mm，長度96.5公分(不含兩端接頭)
▼兩端接頭採用金屬外殼及一體成形SR護套，金屬外殼其中一面有UGREEN字樣。接頭尺寸為28.7x11.5x6.5mm
▼充電線等效阻抗為0.064Ω
▼充電線E-Marker資訊，支援20V/5A電力傳輸，USB2.0資料傳輸
支援以下輸出組合模式：
USB-C1/C2：100W
USB-C3：22.5W
USB-A：22.5W
USB-C1+USB-C2：65W(C1)+30W(C2)
USB-C1/C2+USB-C3：65W(C1/C2)+22.5W(C3)
USB-C1/C2+USB-A：65W(C1/C2)+22.5W(A)
USB-C3+USB-A：10.5W(C3)+10.5W(A)
USB-C1+USB-C2+USB-C3/A：45W(C1)+30W(C2)+22.5W(C3/A)
USB-C1/C2+USB-C3+USB-A：65W(C1/C2)+10.5W(C3)+10.5W(A)
USB-C1+USB-C2+USB-C3+USB-A：45W(C1)+30W(C2)+10.5W(C3)+10.5W(A)
▼未接任何裝置下消耗功率233.7mW
▼USB-C1單獨使用並搭配隨附線材，充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC4+、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A
▼USB-C1單獨使用並搭配隨附線材，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/5A，PPS檔提供3.3V-21V/3A
▼USB-C1各組輸出轉換效率表，整體輸出轉換效率在70%至90.2%之間
▼USB-C1搭配隨附線材的固定檔5V輸出負載測試，隨著電流增加，輸出電壓上升，輸出電流超過3.4A產生壓降，超過3.5A截止
▼USB-C1搭配隨附線材的固定檔9V輸出負載測試，隨著電流增加，輸出電壓上升，輸出電流超過3.4A截止
▼USB-C1搭配隨附線材的固定檔12V輸出負載測試，隨著電流增加，輸出電壓上升，輸出電流超過3.4A截止
▼USB-C1搭配隨附線材的固定檔15V輸出負載測試，隨著電流增加，輸出電壓無明顯變化，輸出電流超過3.4A截止
▼USB-C1搭配隨附線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓起初無明顯變化，過0.9A以後開始下降，輸出電流超過5.6A截止
▼USB-C1搭配隨附線材的PPS檔3.3V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.4A產生壓降，超過3.5A截止
▼USB-C1搭配隨附線材的PPS檔20V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.4A截止
▼USB-C1單獨使用並搭配3A線材，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/3A，PPS檔提供3.3V-21V/3A
▼USB-C1搭配3A線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓起初無明顯變化，過0.8A以後開始下降，輸出電流超過3.4A截止
▼USB-C2單獨使用並搭配隨附線材，充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC4+、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A
▼USB-C2單獨使用並搭配隨附線材，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/5A，PPS檔提供3.3V-21V/3A
▼USB-C2各組輸出轉換效率表，整體輸出轉換效率在66.4%至90.2%之間
▼USB-C2搭配隨附線材的固定檔5V輸出負載測試，隨著電流增加，輸出電壓上升，輸出電流超過3.5A截止

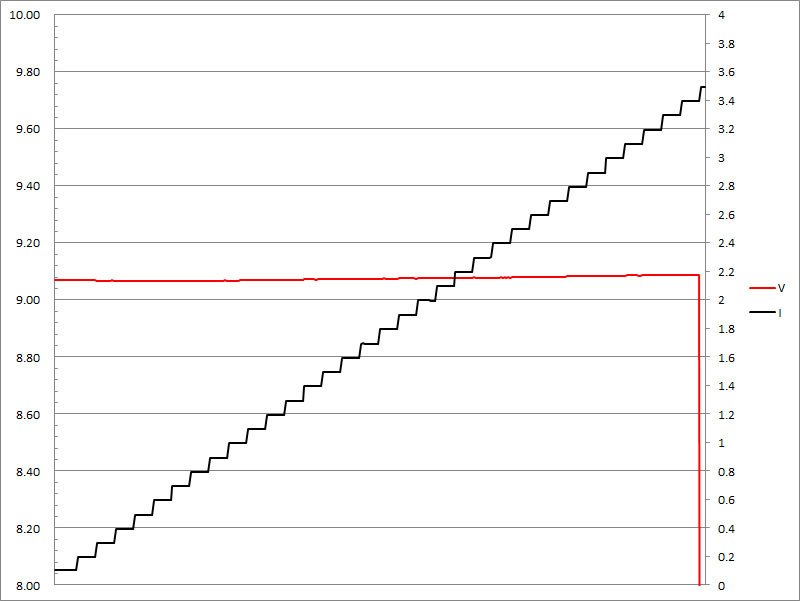

▼USB-C2搭配隨附線材的固定檔9V輸出負載測試，隨著電流增加，輸出電壓上升，輸出電流超過3.5A截止
▼USB-C2搭配隨附線材的固定檔12V輸出負載測試，隨著電流增加，輸出電壓上升，輸出電流超過3.5A截止
▼USB-C2搭配隨附線材的固定檔15V輸出負載測試，隨著電流增加，輸出電壓上升，輸出電流超過3.5A截止
▼USB-C2搭配隨附線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓起初無明顯變化，過0.5A以後開始下降，輸出電流超過5.7A截止
▼USB-C2搭配隨附線材的PPS檔3.3V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.5A截止
▼USB-C2搭配隨附線材的PPS檔20V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.5A截止
▼USB-C2單獨使用並搭配3A線材，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/3A，PPS檔提供3.3V-21V/3A
▼USB-C2搭配3A線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓起初無明顯變化，過0.4A以後開始下降，輸出電流超過3.5A截止
▼USB-C3單獨使用，充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC4+、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A
▼USB-C3單獨使用，固定檔提供5V/3A、9V/2.44A、12V/1.83A、15V/1.47A
▼USB-C3單獨使用，第1組PPS檔提供3.3V-5.9V/3A，第2組PPS檔提供3.3V-11V/2A
▼USB-C3各組輸出轉換效率表，整體輸出轉換效率在68.4%至88.1%之間
▼USB-C3的固定檔5V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.5A截止

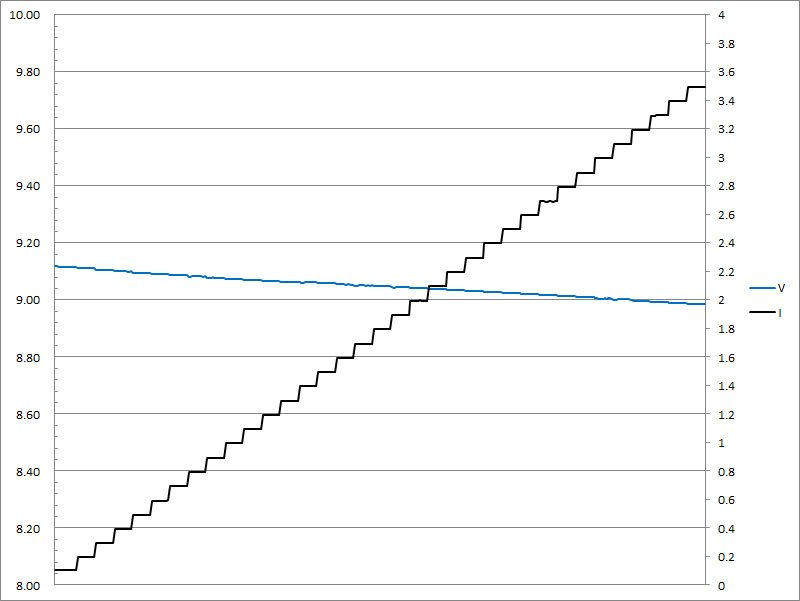

▼USB-C3的固定檔9V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.5A截止
▼USB-C3的固定檔12V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過2.4A截止
▼USB-C3的固定檔15V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過1.8A截止
▼USB-C3的第1組PPS檔3.3V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.5A截止

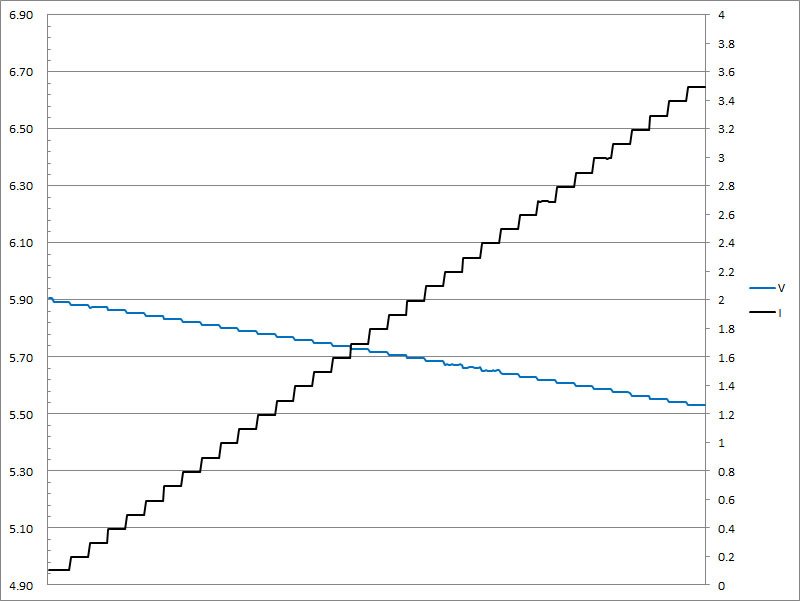

▼USB-C3的第1組PPS檔5.9V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.5A截止
▼USB-C3的第2組PPS檔3.3V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過2.4A截止
▼USB-C3的第2組PPS檔11V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過2.4A截止
▼USB-A單獨使用，充電定義支援QC2.0/3.0、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A
▼USB-A的5V/9V/12V空載輸出電壓
▼USB-A各組輸出轉換效率表，整體輸出轉換效率在69.4%至87.2%之間
▼USB-A的5V輸出負載測試，隨著電流增加，輸出電壓上升，輸出電流超過3.3A產生壓降，超過3.4A截止
▼USB-A的9V輸出負載測試，隨著電流增加，輸出電壓上升，輸出電流超過2.3A產生壓降，超過2.4A截止
▼USB-A的12V輸出負載測試，隨著電流增加，輸出電壓上升，輸出電流超過1.7A產生壓降，超過1.9A截止
▼USB-C1輸出100W連續一小時後本體的紅外線熱影像圖
▼USB-C1輸出100W連續一小時後連接埠處的紅外線熱影像圖
測試總結：
◆具備3個USB-C及1個USB-A輸出，自動偵測主流快充協議，USB-C1/USB-C2單獨使用時最大輸出100W
◆可收折式插頭，方便攜帶
◆空載下功耗233.7mW，各輸出埠中最低效率66.4%，最高效率90.2%
◆C1/C2使用3A線材時，輸出組會改變最高電流門檻。各輸出埠於電流超額時輸出截止，具備過電流保護
◆C1/C2/A部分輸出具備小幅度電壓補償
報告完畢，謝謝收看
