★了解最新的USB標誌
◆USB-IF協會捨棄以往使用的規範版本標誌，採用直接標示傳輸速度及最大功率的簡化標誌，用來應對近期不斷變化的相關標準，以滿足市場需求。在包裝、產品簡介、線材及設備上都會採用全新標誌，提升使用者對USB相關產品辨識度及規格理解，作為選購參考
◆USB4及USB 3.2傳輸速度分為40Gbps、20Gbps、10Gbps、5Gbps，將直接標示傳輸速度，不再標示規範版本，提高辨識度，而USB 2.0 480Mbps則繼續使用以往的High Speed USB標誌，不標示傳輸速度
◆另外USB PD3.1快充標準可支援最高240W(48V/5A)功率，包含標準20V線材及支援PD3.1 EPR的50V線材。標準線材最大功率60W，支援PD3.1 EPR的線材最大功率240W，同樣在新的標誌中直接標示最大功率。對於純充電線或僅具備USB 2.0傳輸的充電線材，只標示最大功率；對於具備USB4或USB 3.2傳輸的充電線材，會同時標示傳輸速度與最大功率
◆對於線材產品，如下圖所示，外包裝或廣告文宣會印上/貼上具備USB藍色字體及傳輸速率/最大功率紅色字體的雙色標誌，在線材本體接頭會印刷/壓印標示傳輸速率及最大功率的單色標誌
◆對於裝置(Host/Device)產品，如下圖所示，外包裝或廣告文宣會印上/貼上具備USB藍色字體及傳輸速率/最大功率紅色字體的雙色標誌，只能傳輸資料的連接埠旁會印上標示傳輸速率的單色標誌，傳輸/供電(充電)兩用連接埠旁會印上標示傳輸速率的電池外觀單色標誌
Avier Uni G3 USB4 Gen3x2 240W高速資料傳輸充電線(AVUUG312BK)特色：
●通過 USB-IF協會認證，效能品質更穩定
●PD3.1 EPR 240W電力承載容量，支援智慧型手機、電競筆電、大尺寸顯示器等裝置電力，無須外接電源線，實現單一線材隨插即用，疾速充電
●USB4 Gen3x2提供最高40Gbps傳輸頻寬，可相容Thunderbolt 3，並可向下相容USB3.2
●支援DP1.4 Alt Mode，最高支援8K@60Hz影像傳輸
●強化網尾SR護套，應力消除設計，通過萬次以上插頭搖擺測試，耐用度極佳
●OFHC高導電無氧銅導線，高傳導性能，訊號及電力傳輸更穩定
●Type-C插頭人性化設計，正反皆可插
●獨創AESS標準認證E-Marker晶片
●Avier CARE全球三年保固
▼包裝正面有商標、產品名稱/長度、產品外觀圖、新的USB認證標誌
▼包裝背面有使用情境圖、產品名稱、產品特色、特色圖示、產品規格、進口/委製商資訊、Avier CARE保固說明、QR碼、條碼、新的USB認證標誌
▼外盒左側面有商標，外盒右側面有Avier Uni Collection系列簡介及包裝內容

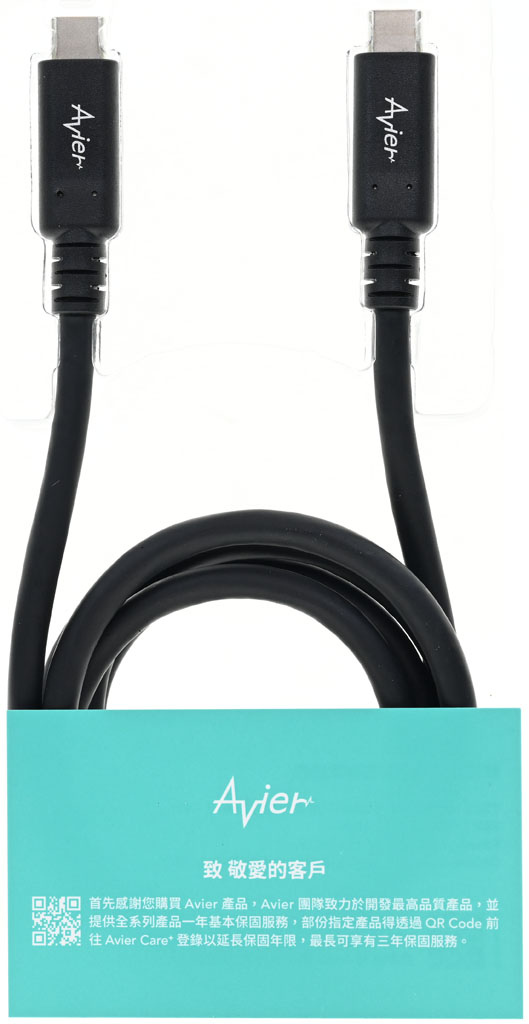

▼打開包裝，線材固定在透明泡殼內，並附上一張感謝選購卡
▼Avier Uni G3 USB4 Gen3x2 240W高速資料傳輸充電線本體，不含兩端接頭/護套的線路長度為110公分

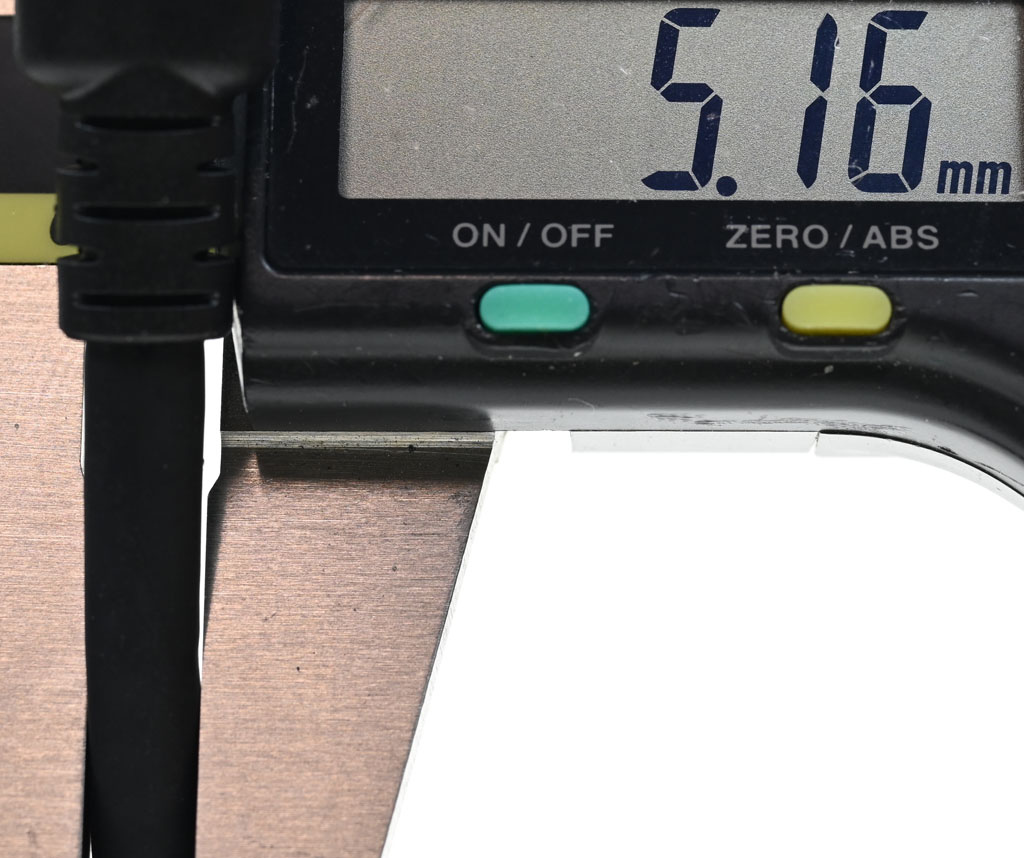

▼線材直徑為5.2mm

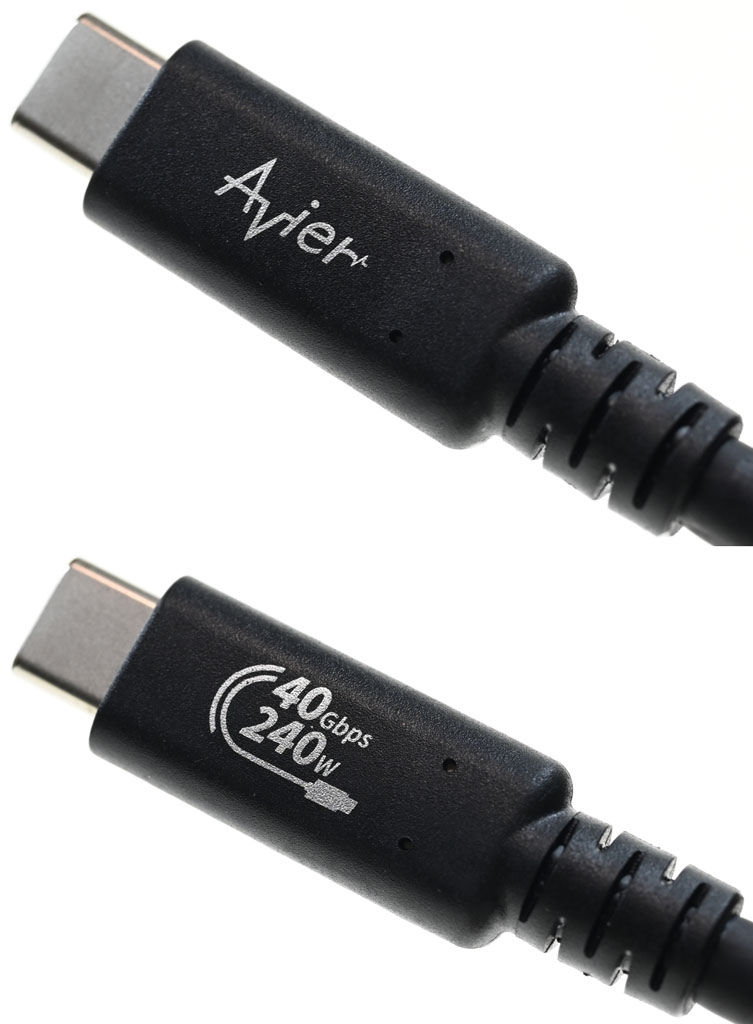

▼兩端接頭具備強化網尾SR護套，接頭其中一面有商標，另一面有新版標示傳輸速率及最大功率的單色標誌
▼Type-C連接器外殼採一體成型設計，Type-C連接器內部針腳如下圖所示

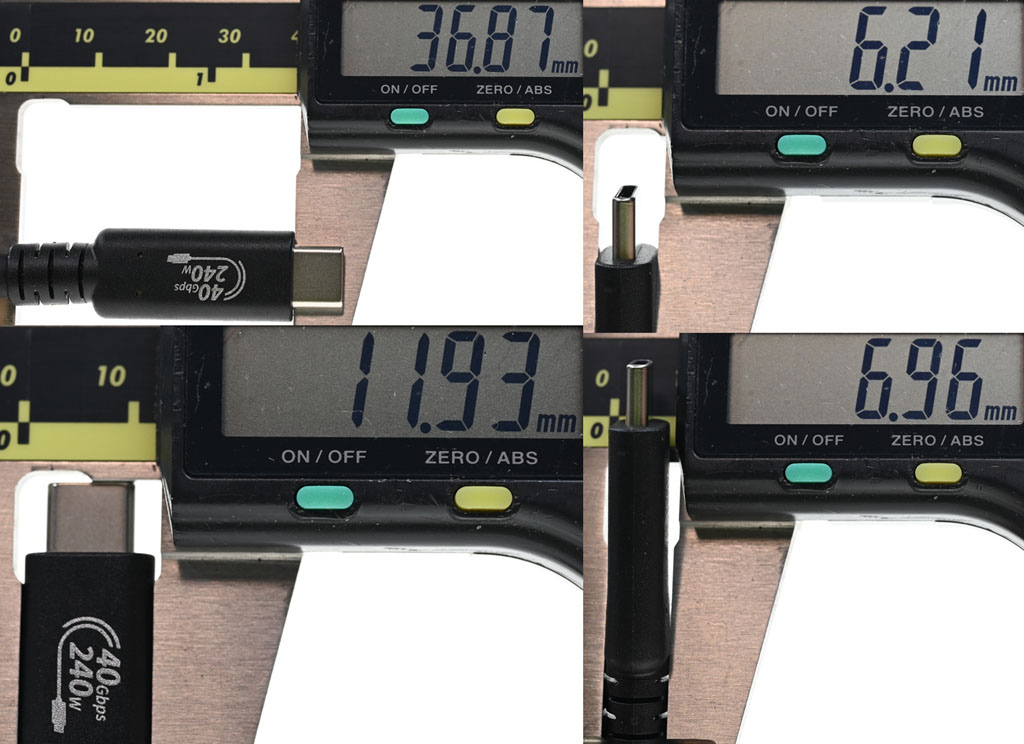

▼接頭的尺寸為36.9x11.9x6.2(接頭)/7(SR護套)mm
▼E-Marker資訊內容，支援USB4 Gen3 40Gbps/TBT4(Thunderbolt 4)40Gbps資料傳輸及PD3.1 EPR 240W電力傳輸
以下進行傳輸測試
處理器：Intel Core i7-12700K
主機板：ASUS ROG STRIX Z690-A GAMING WIFI D4
記憶體：tigo X3 DDR4-3600 8GB * 2
作業系統碟：Seagate FireCuda 530 1TB散熱片版
Thunderbolt 4介面卡：ASUS ThunderboltEX 4擴充卡
Thunderbolt 3/USB4外接盒：ACASIS TBU401 USB4 M.2 NVMe外接盒，內裝Samsung 980 PRO 1TB SSD
電源供應器：EVGA 1000 G6
▼Avier Uni G3 USB4 Gen3x2 240W高速資料傳輸充電線一端接上ASUS ThunderboltEX 4擴充卡TYPE C_1(左圖)，另一端接上ACASIS TBU401 USB4 M.2 NVMe外接盒(右圖)
▼Thunderbolt控制中心會顯示連接埠1已連接ACASIS TB-401U
▼ASUS ThunderboltEX 4擴充卡經Avier Uni G3 USB4 Gen3x2 240W 高速資料傳輸充電線連接ACASIS TBU401 USB4 M.2 NVMe SSD外接盒的CrystalDiskMark預設+R70%/W30% Mix測試
結論：
Avier Uni G3 USB4 Gen3x2 240W高速資料傳輸充電線通過USB-IF協會認證，最高40Gbps(USB4 Gen3x2)傳輸頻寬，可相容Thunderbolt 3及USB3.2，DP1.4 Alt Mode支援8K@60Hz影像傳輸，PD3.1 EPR 240W疾速充電，支援智慧型手機、電競筆電、大尺寸顯示器等，無須外接電源線，實現單一線材隨插即用，獨創AESS標準認證E-Marker晶片，OFHC高導電無氧銅導線讓訊號及電力傳輸更穩定，強化網尾SR護套具備應力消除設計並通過萬次以上插頭搖擺測試，耐用度極佳，正反皆可插的人性化Type-C插頭設計，並提供Avier Care全球三年保固
報告完畢，謝謝收看
