產品特色：
●2個USB-C加1個USB-A，自動偵測主流快充協議，USB-C1支援PD3.1 EPR 28V/5A輸出，最大輸出140W
●隨附1條1.5米USB-C充電線，支援PD3.1 EPR 240W
●採用GaN氮化鎵及SiC碳化矽功率元件
●可收折式插頭設計，方便攜帶，並可選購EU/AU/UK轉接插頭
●多重保護機制，確保充電安全
了解更多：https://lihi.witsper.com/BfZSX
產品規格：
充電器型號：P140
充電器輸入：AC100-240V，2A，50/60HZ
充電器USB-C1輸出：5V/3A、9V/3A、12V/3A、15V/3A、20V/5A、28V/5A，PPS 3.3V-21V/5A，最大140W
充電器USB-C2輸出：5V/3A、9V/3A、12V/3A、15V/3A、20V/5A，最大100W
充電器USB-A輸出：5V/3A、9V/3A、12V/2.5A，20V/1.5A，最大30W
充電器最大輸出功率：140W
充電器尺寸：74x74x30mm
充電器重量：268克
充電線輸入/輸出連接器：USB-C
充電線最大電流：5A
充電線最大功率：240W
充電線長度：1.5米
▼外盒正面有商標、GaN/SiC/PD3.1標示、特色圖示、充電器/充電線外觀圖、產品名稱
▼外盒背面有產品名稱、使用情境圖、多國語言特色說明、充電器各部說明、隨附線材、規格表、廠商聯絡資訊、條碼、BSMI/安規認證標誌、QR碼
▼外盒左側面有輸出埠功率及對應裝置、EU/AU/UK轉接插頭(選購)、12個月保固圖示。外盒右側面有適用裝置、防偽驗證貼紙及QR碼

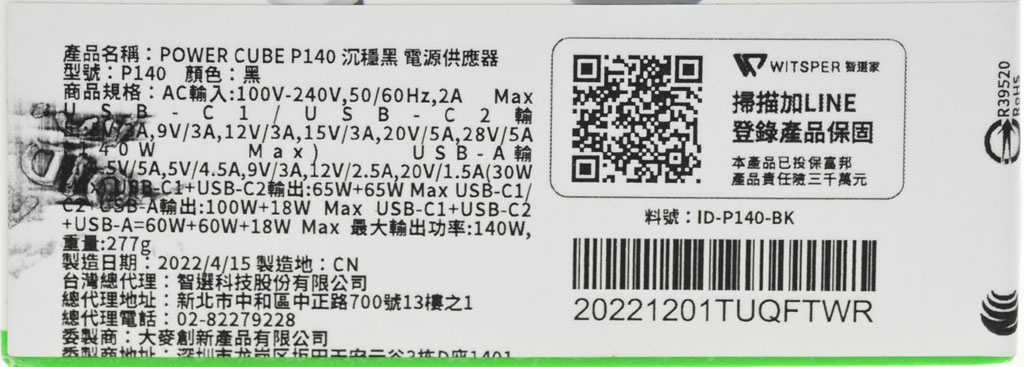

▼代理商貼在外盒膠膜上的貼紙，上面有中文產品資訊、製造商/代理商資訊及掃瞄加LINE登錄產品保固QR碼
▼打開外盒，充電線放在上方標註ACCESSORIES的內盒，充電器放在下方較大的內盒

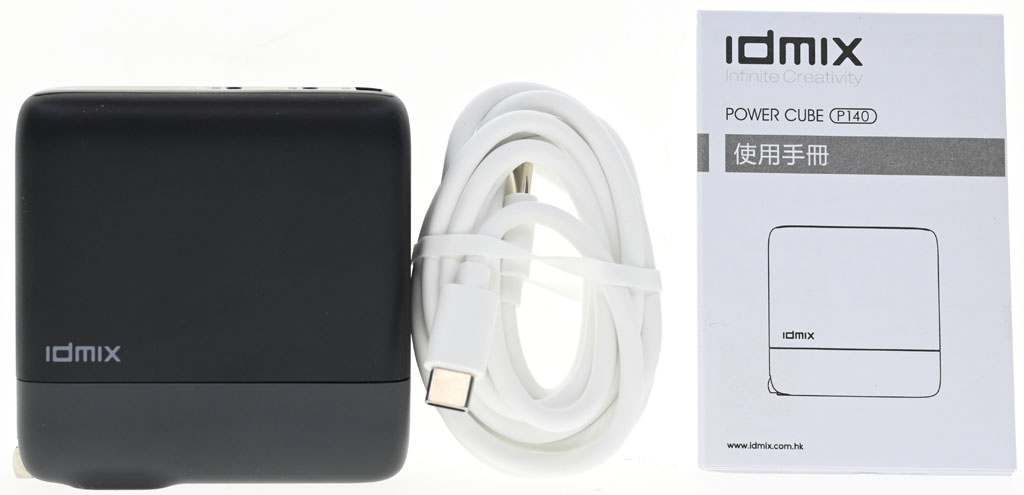

▼內容物有充電器、充電線及使用手冊

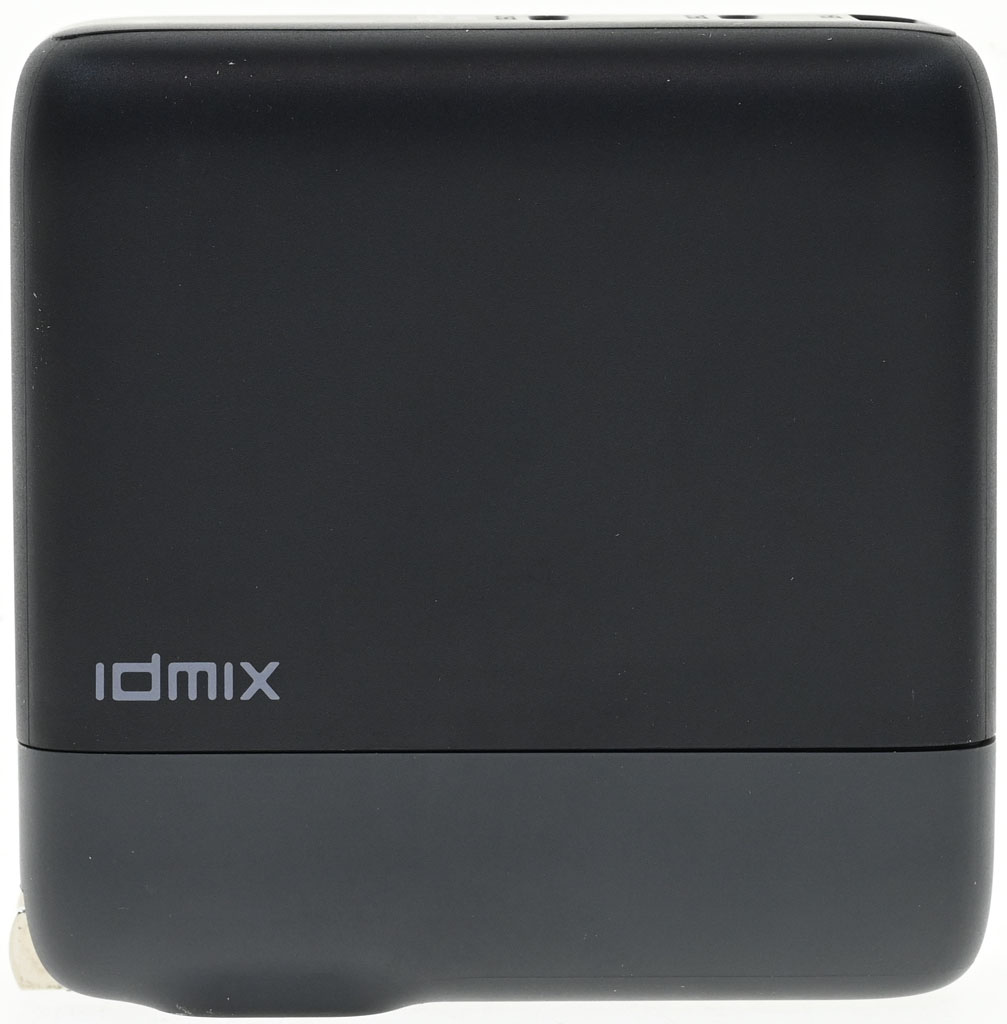

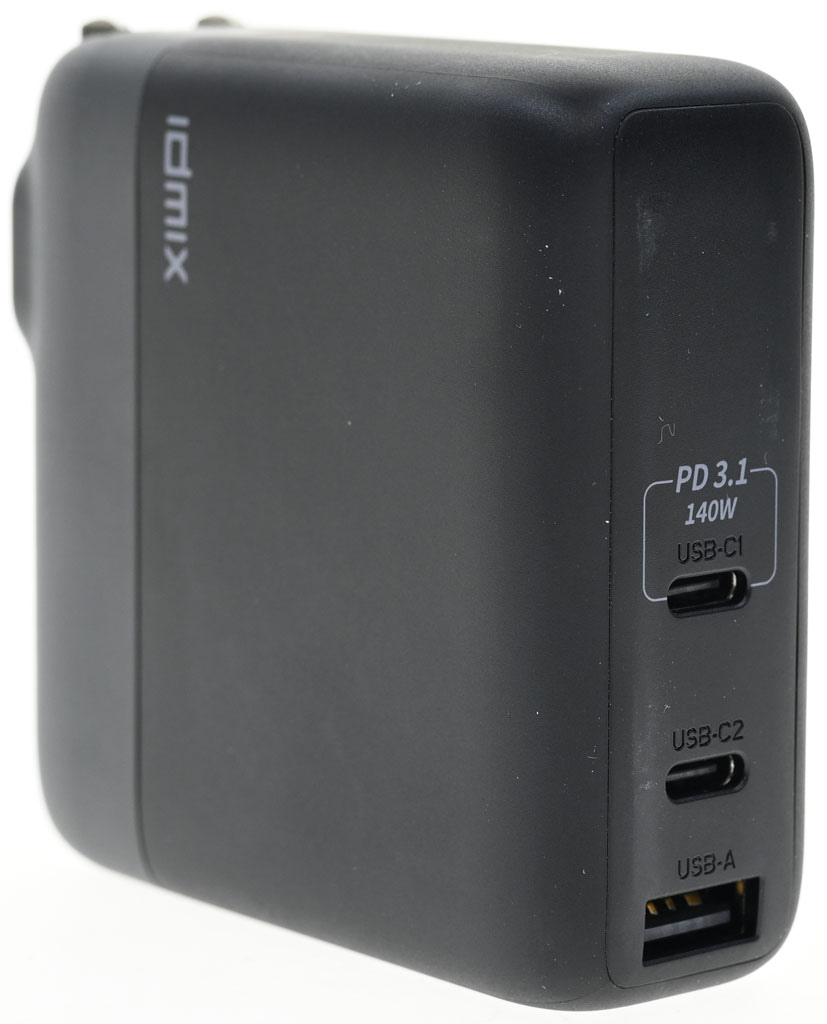

▼本體雙色外殼側面有商標

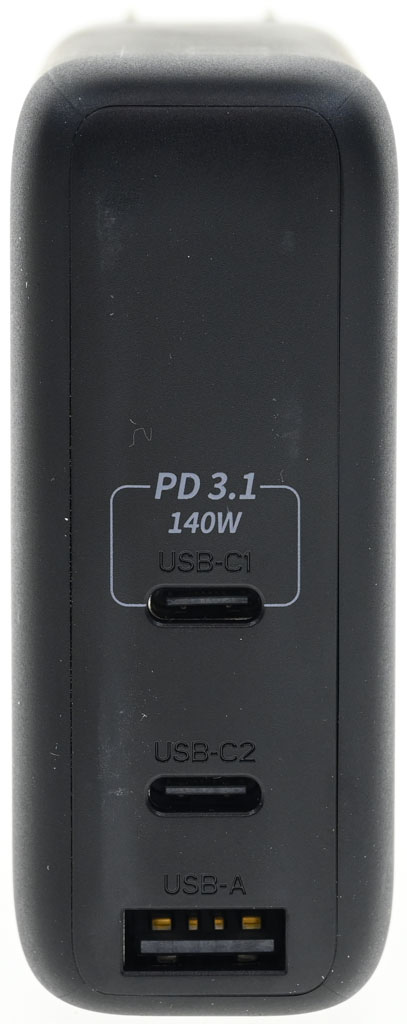

▼本體頂部有2個USB-C(USB-C1、USB-C2)及1個USB-A輸出埠，除標示輸出埠外，USB-C1外加PD3.1 140W標示
▼本體底部印上產品名稱、型號、輸入/輸出規格、最大功率、BSMI/安規認證標章、製造商、產地、警告訊息

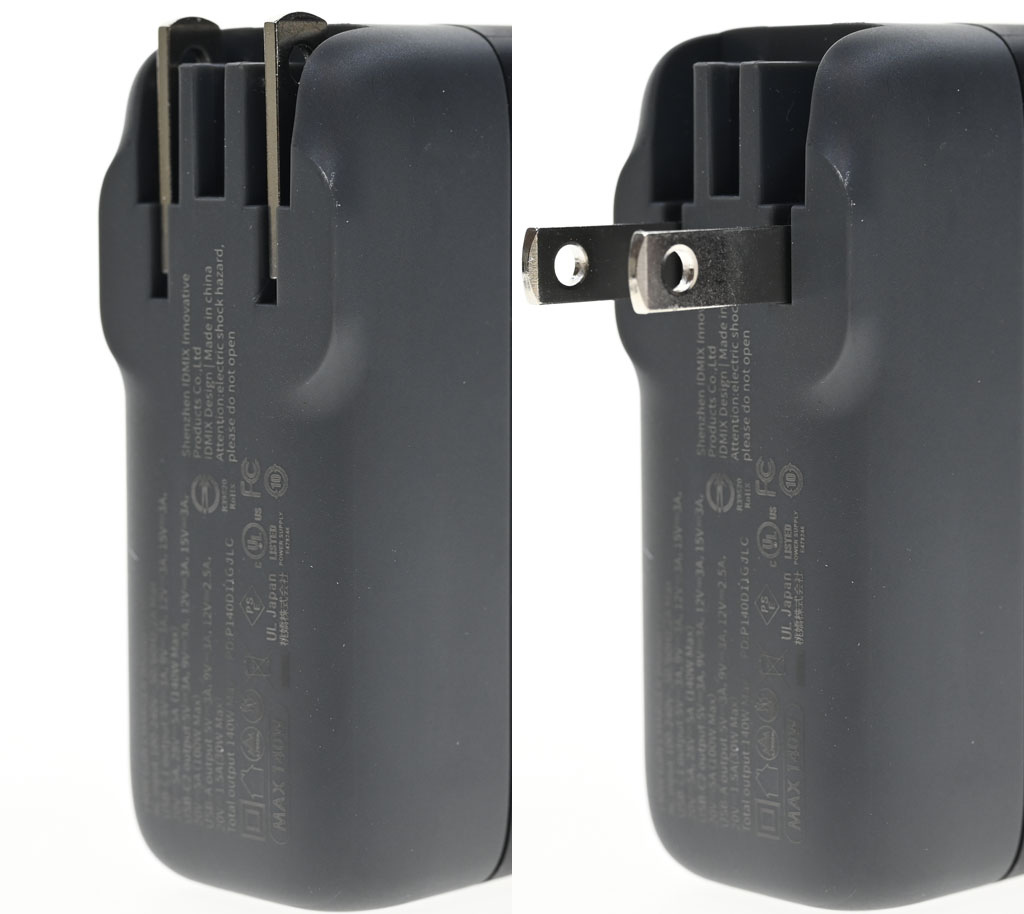

▼本體底部收折式插頭展開(右)的樣子

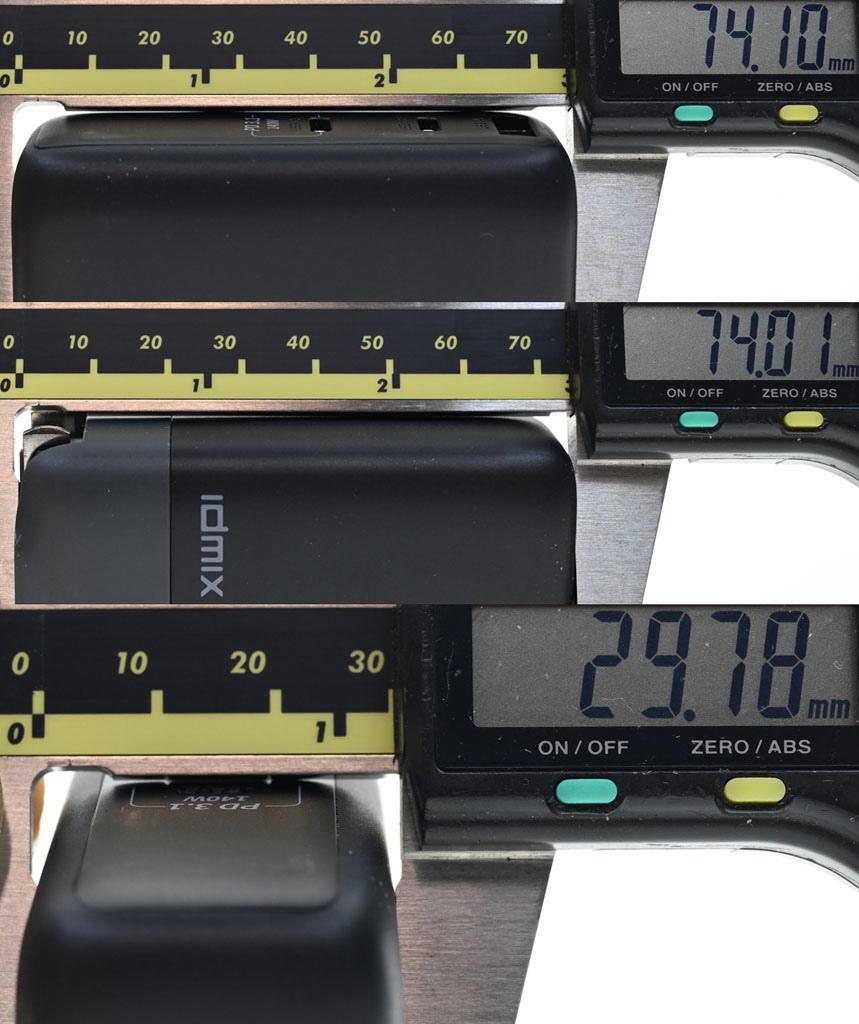

▼插頭收折後尺寸為74.1x74x29.8mm

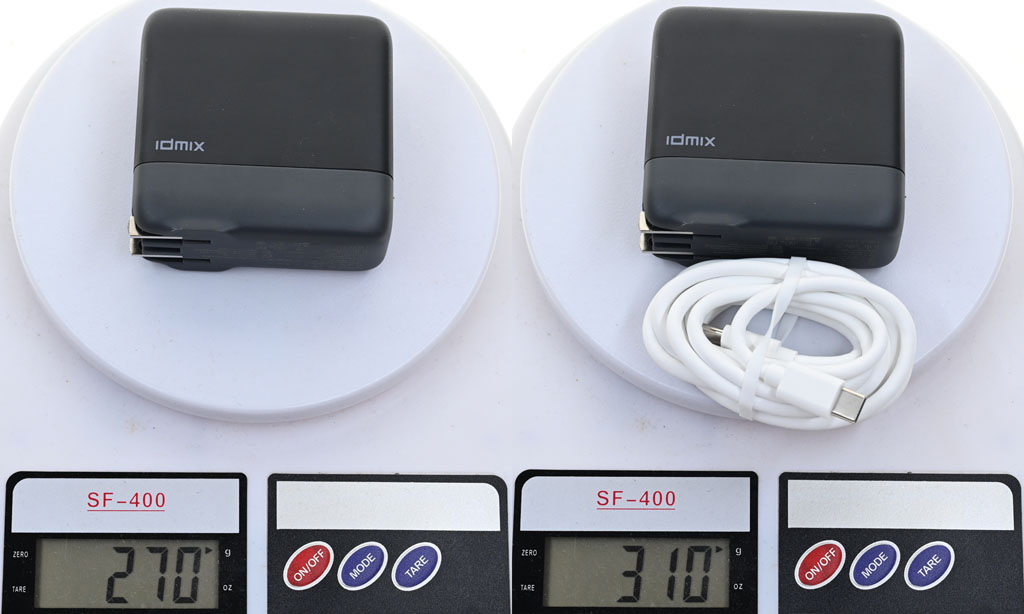

▼重量為270克(本體)/310克(本體和線)

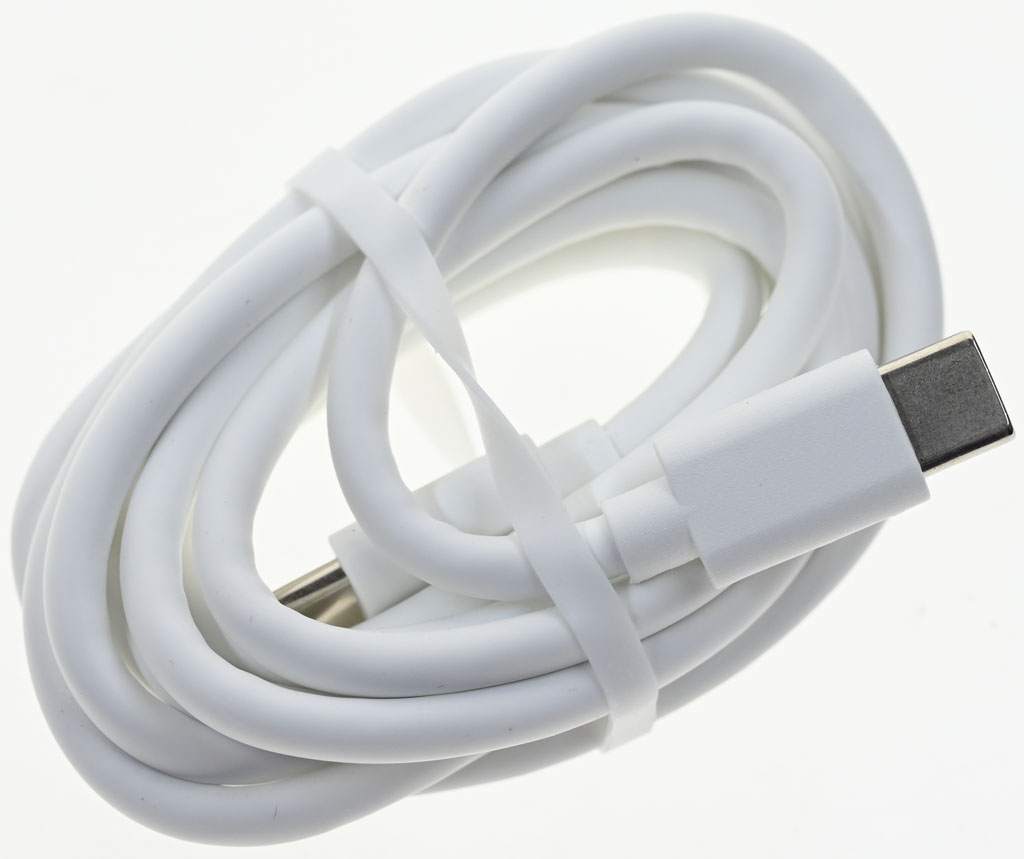

▼隨附1條USB-C to USB-C充電線，線路直徑4.3mm，長度145.5公分(不含兩端接頭)

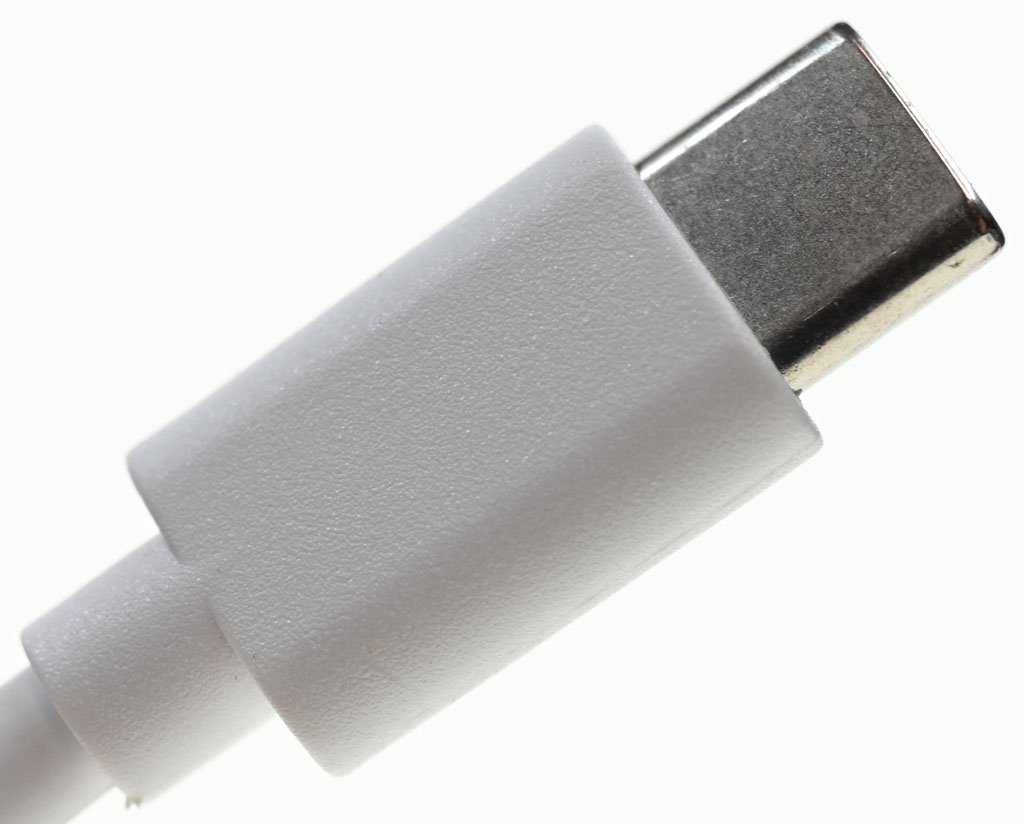

▼兩端接頭尺寸為20.9(含護套)/16(不含護套)x11.3x6mm

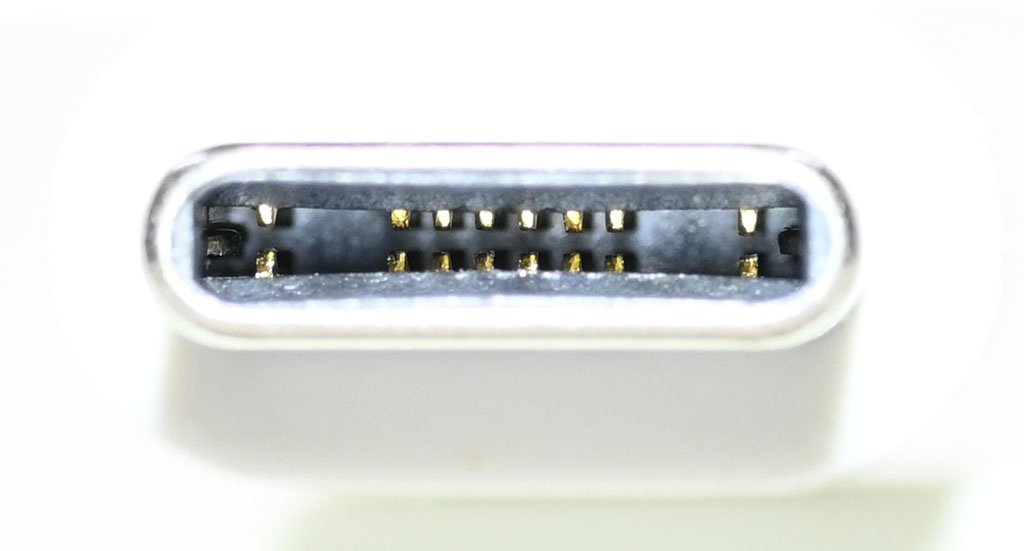

▼Type-C連接器外殼採一體成型設計，Type-C連接器內部針腳僅有GND/VBUS/VCONN/SUB1/SUB2/CC/D+/D-
▼充電線等效阻抗為0.123Ω
▼充電線E-Marker資訊，電力傳輸支援50V/5A 240W EPR，雖然資料傳輸標註支援USB4 Gen3 40Gbps，不過從接頭結構來看，內部缺少4對高速信號線針腳，無法高速傳輸，表示標示有誤
支援以下輸出組合模式：
USB-C1：140W
USB-C2：100W
USB-A：30W
USB-C1+USB-C2：100W(C1)+20W(C2)
USB-C1+USB-A：100W(C1)+18W(A)
USB-C2+USB-A：僅限5V輸出
USB-C1+USB-C2+USB-A：100W(C1)+僅限5V輸出(C2/A)

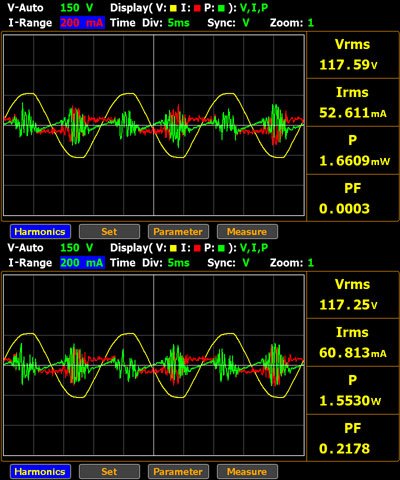

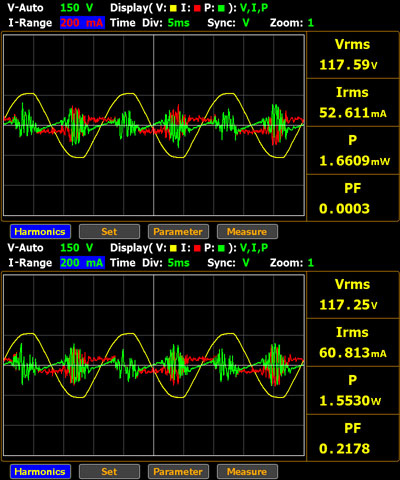

▼未接任何裝置下消耗功率最低1.66mW，最高1.55W

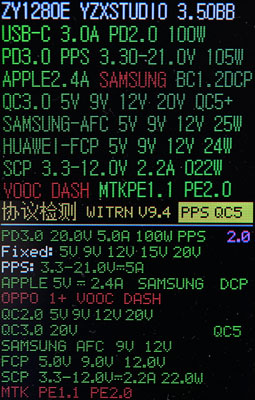

▼USB-C1單獨使用並搭配5A線材，充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC5+、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A、MTK PE1.1/2.0

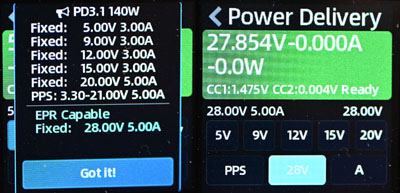

▼USB-C1單獨使用並搭配隨附線材，在支援PD3.1 EPR的裝置可提供28V/5A輸出組

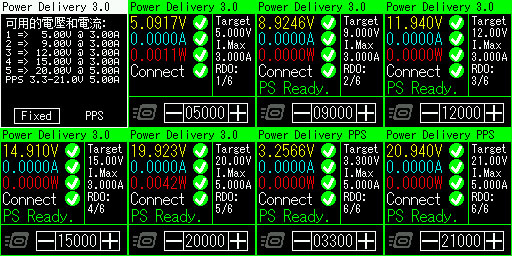

▼USB-C1單獨使用並搭配5A線材，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/5A，PPS檔提供3.3V-21V/5A

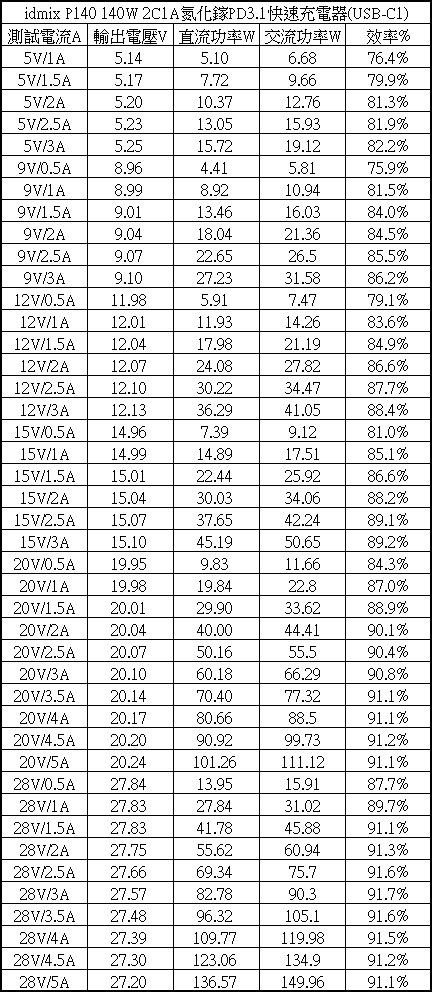

▼USB-C1各組輸出轉換效率表，整體輸出轉換效率在75.9%至91.7%之間

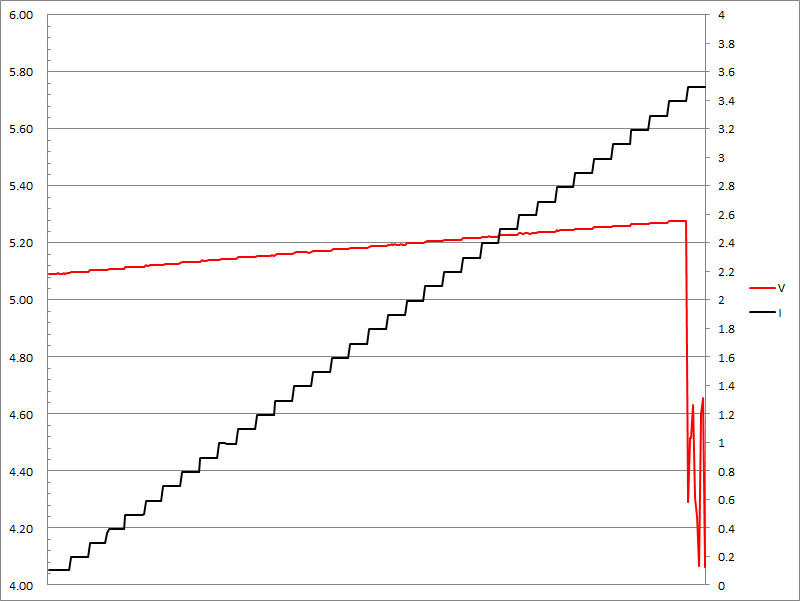

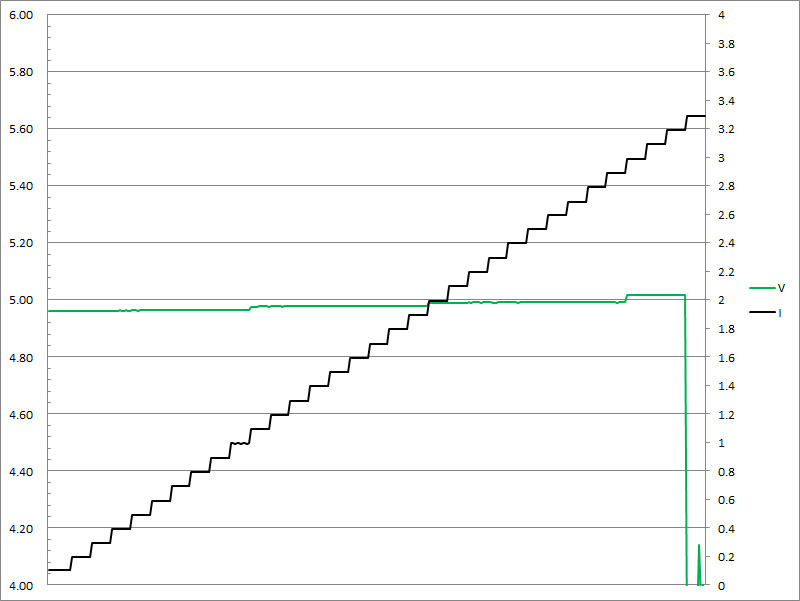

▼USB-C1搭配5A線材的固定檔5V輸出負載測試，隨著電流增加，輸出電壓上升，輸出電流超過3.4A壓降，超過3.5A截止

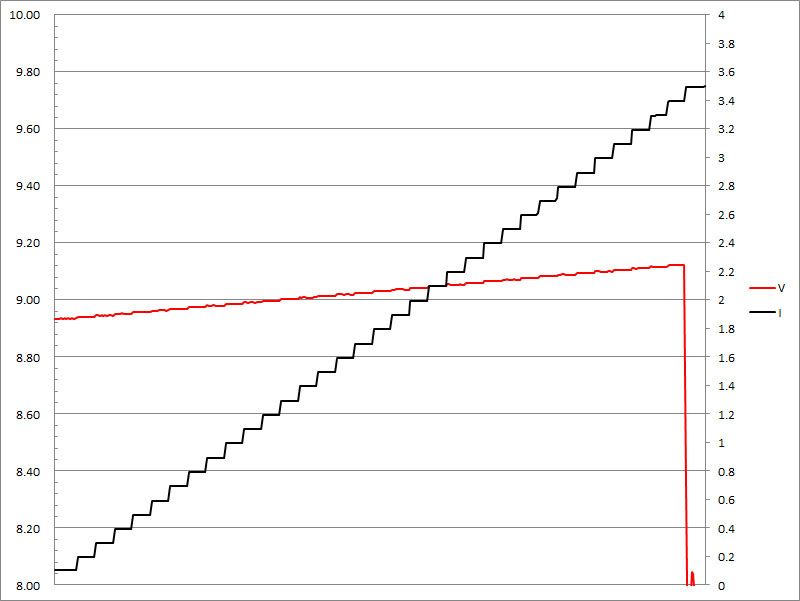

▼USB-C1搭配5A線材的固定檔9V輸出負載測試，隨著電流增加，輸出電壓上升，輸出電流超過3.4A壓降，超過3.5A截止

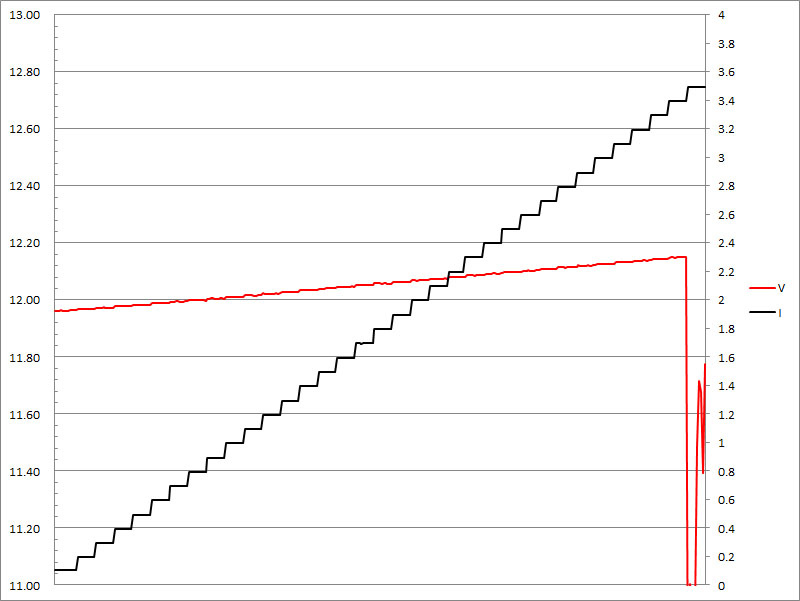

▼USB-C1搭配5A線材的固定檔12V輸出負載測試，隨著電流增加，輸出電壓上升，輸出電流超過3.4A壓降，超過3.5A截止

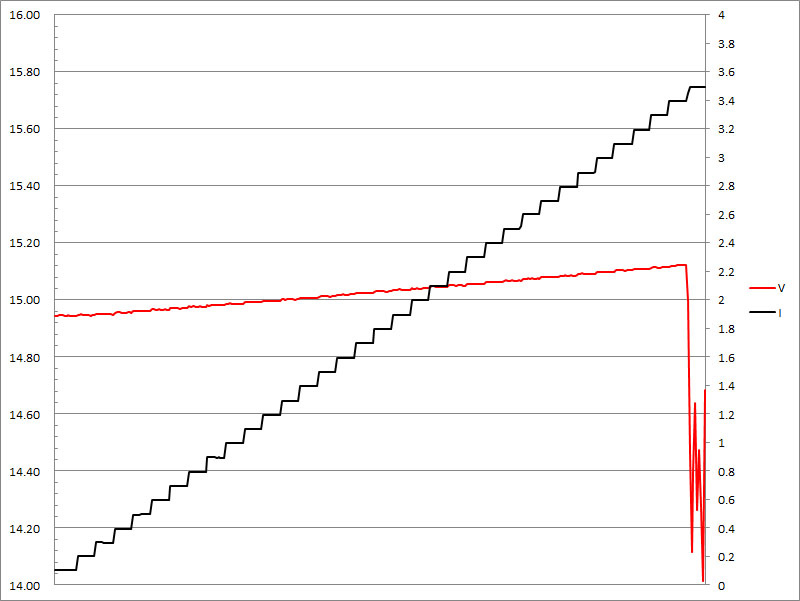

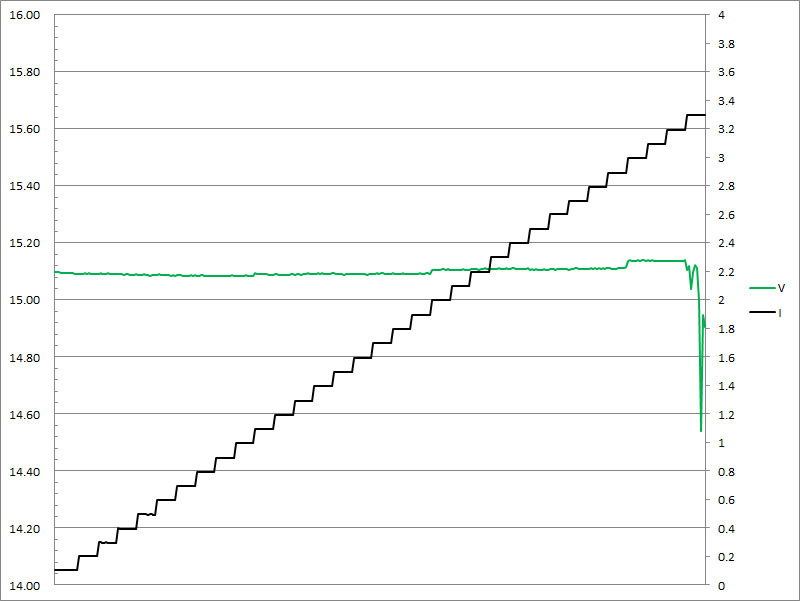

▼USB-C1搭配5A線材的固定檔15V輸出負載測試，隨著電流增加，輸出電壓上升，輸出電流超過3.4A壓降，超過3.5A截止
▼USB-C1搭配5A線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓上升，輸出電流超過5.4A壓降，超過5.5A截止

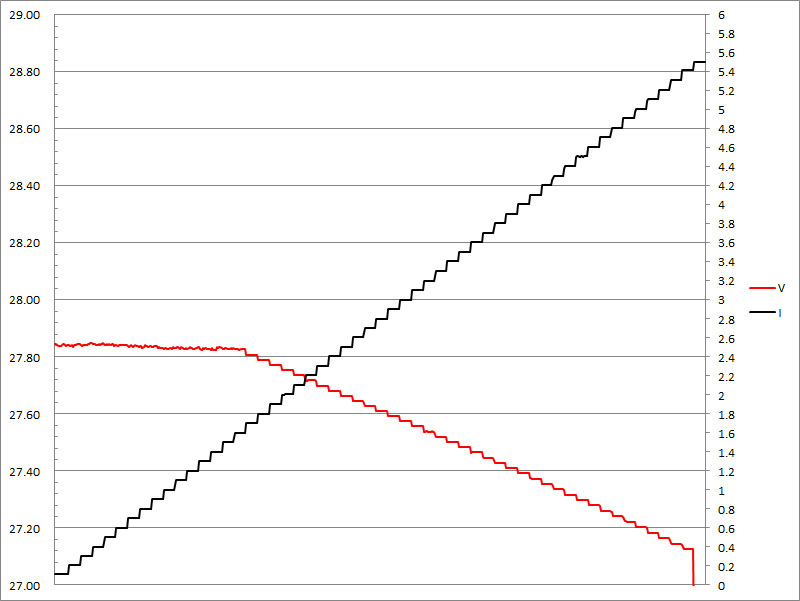

▼USB-C1搭配隨附線材的PD3.1 EPR 28V輸出負載測試，隨著電流增加，輸出電壓起初無明顯變化，過1.6A以後開始下降，輸出電流超過5.4A壓降，超過5.5A截止

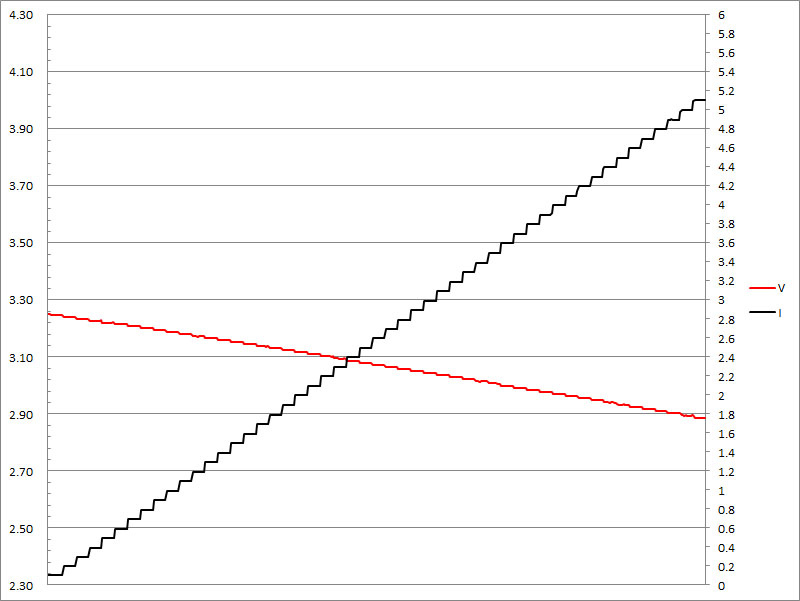

▼USB-C1搭配5A線材的PPS檔3.3V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過5.1A截止
▼USB-C1搭配5A線材的PPS檔21V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過5.1A壓降，超過5.2A截止
▼USB-C1單獨使用並搭配3A線材，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/3A，PPS檔提供3.3V-21V/3A

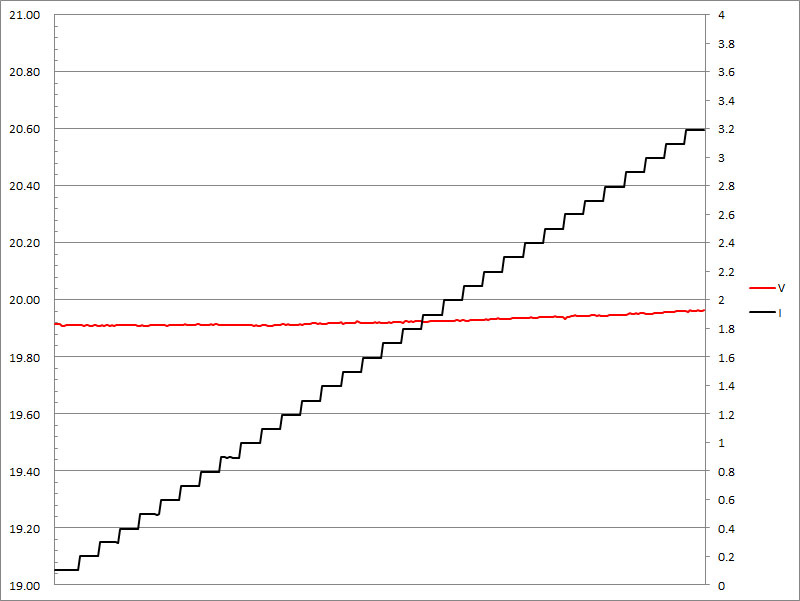

▼USB-C1搭配3A線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓微幅上升，輸出電流超過3.2A截止

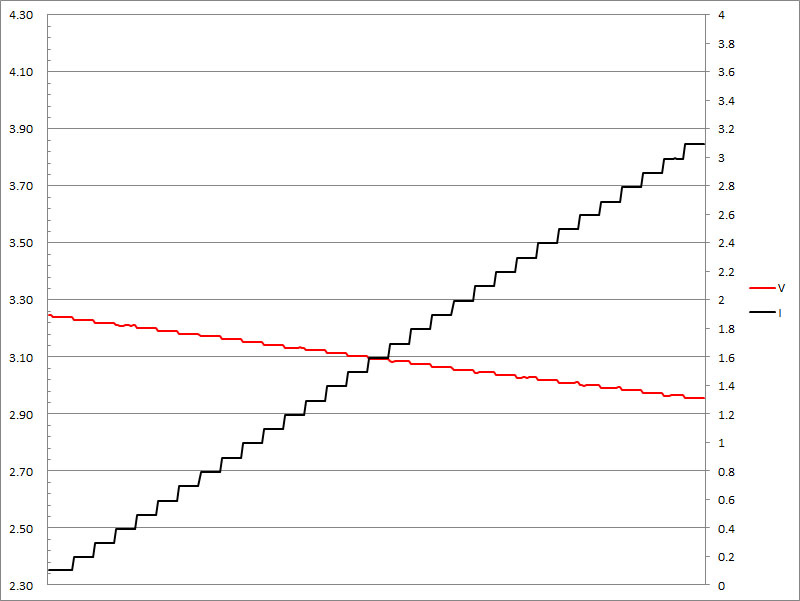

▼USB-C1搭配3A線材的PPS檔3.3V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.1A截止

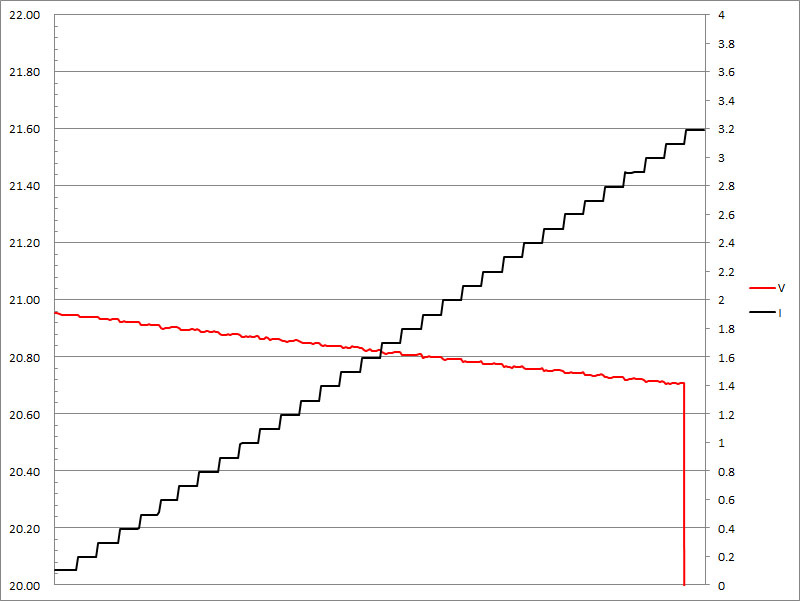

▼USB-C1搭配3A線材的PPS檔21V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.1A壓降，超過3.2A截止

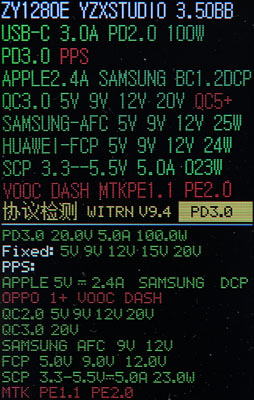

▼USB-C2單獨使用並搭配5A線材，充電定義支援PD2.0/3.0、QC2.0/3.0、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A

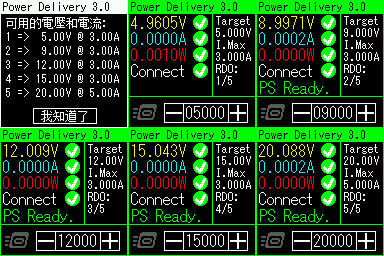

▼USB-C2單獨使用並搭配5A線材，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/5A
▼USB-C2各組輸出轉換效率表，整體輸出轉換效率在76.9%至91.2%之間
▼USB-C2搭配5A線材的固定檔5V輸出負載測試，隨著電流增加，輸出電壓微幅上升，輸出電流超過3.2A壓降，超過3.3A截止
▼USB-C2搭配5A線材的固定檔9V輸出負載測試，隨著電流增加，輸出電壓微幅上升，輸出電流超過3.2A壓降，超過3.3A截止
▼USB-C2搭配5A線材的固定檔12V輸出負載測試，隨著電流增加，輸出電壓微幅上升，輸出電流超過3.2A壓降，超過3.3A截止
▼USB-C2搭配5A線材的固定檔15V輸出負載測試，隨著電流增加，輸出電壓微幅上升，輸出電流超過3.2A壓降，超過3.3A截止

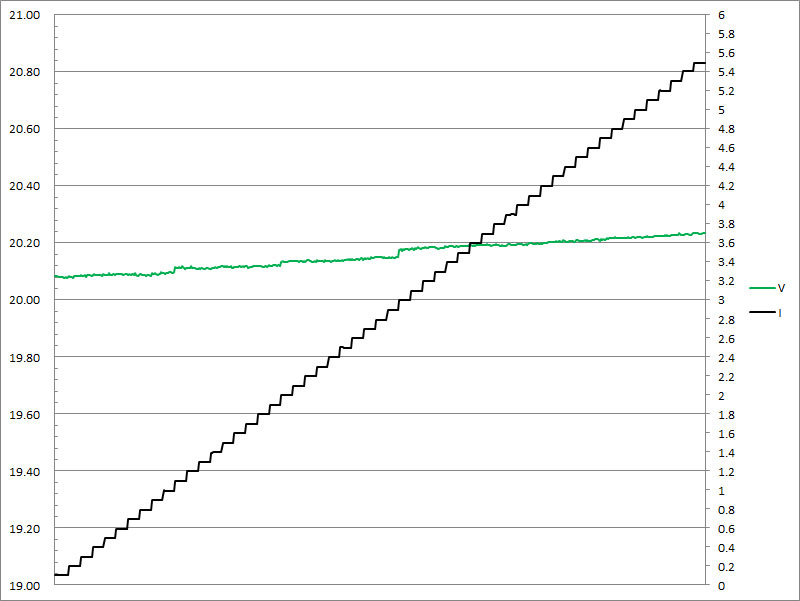

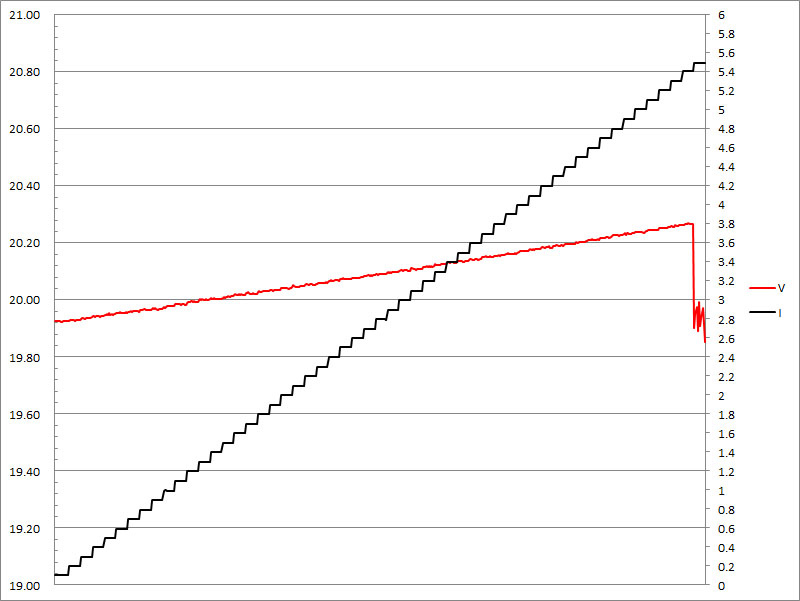

▼USB-C2搭配5A線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓上升，輸出電流超過5.5A截止
▼USB-C2單獨使用並搭配3A線材，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/3A

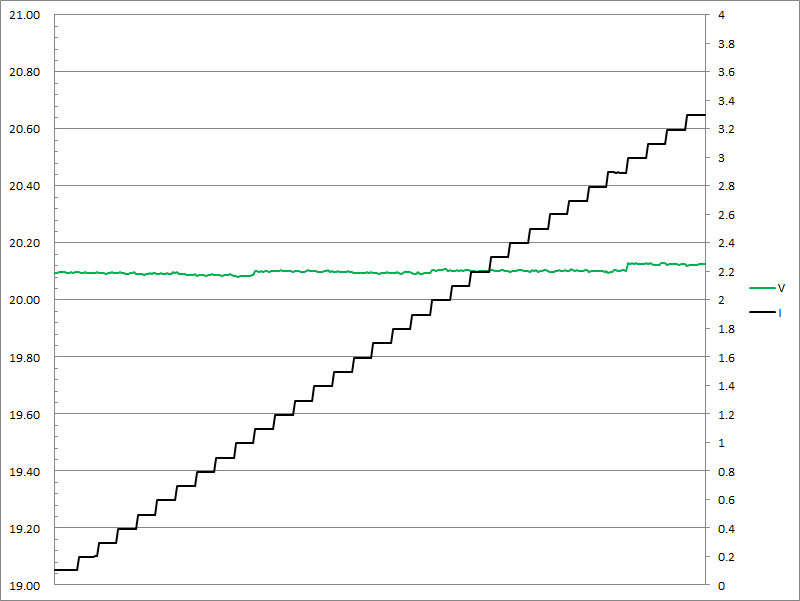

▼USB-C2搭配3A線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓微幅上升，輸出電流超過3.3A截止

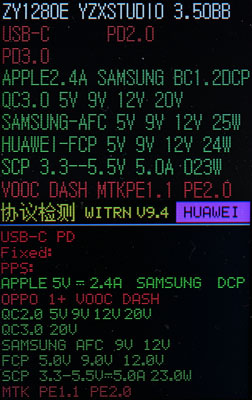

▼USB-A單獨使用，充電定義支援QC2.0/3.0、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A
▼USB-A的5V/9V/12V/20V空載輸出電壓

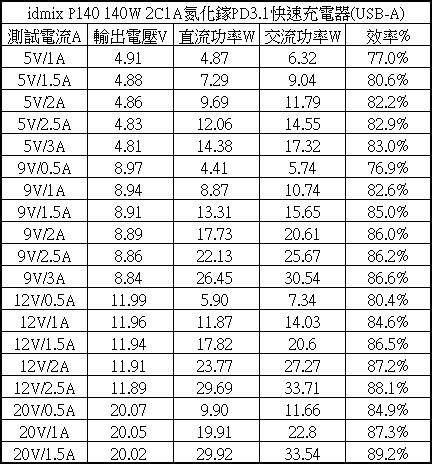

▼USB-A各組輸出轉換效率表，整體輸出轉換效率在76.9%至89.2%之間

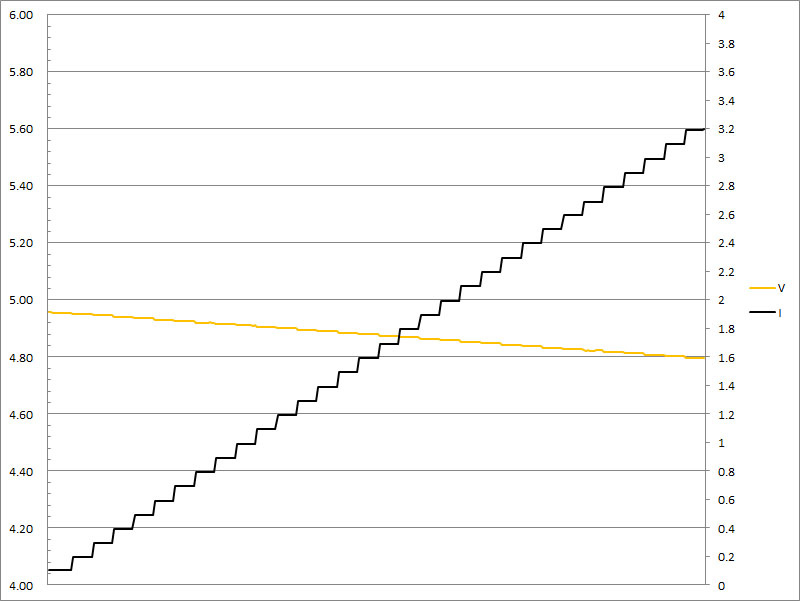

▼USB-A的5V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.2A截止

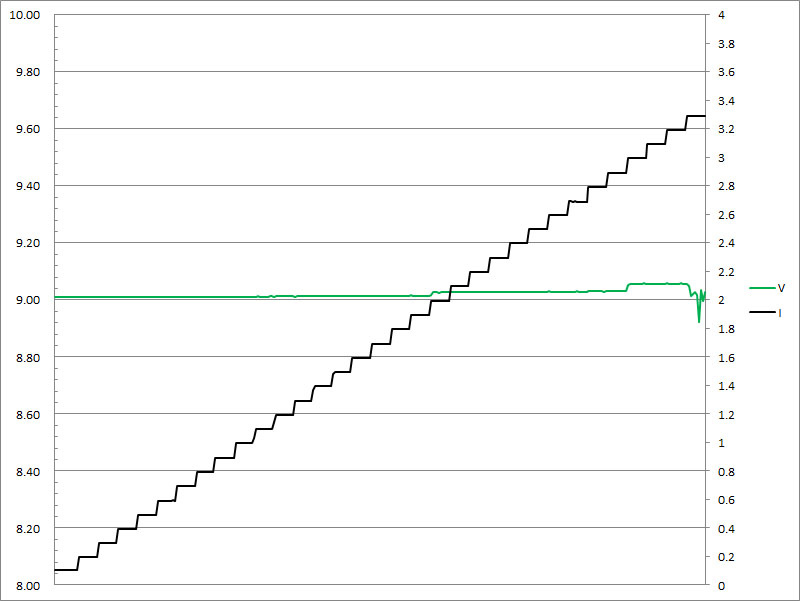

▼USB-A的9V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.2A截止

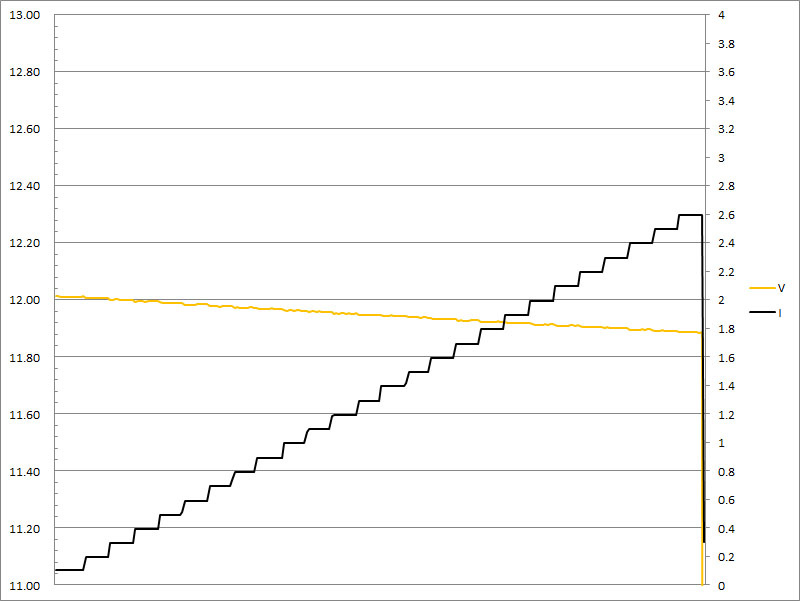

▼USB-A的12V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過2.6A截止

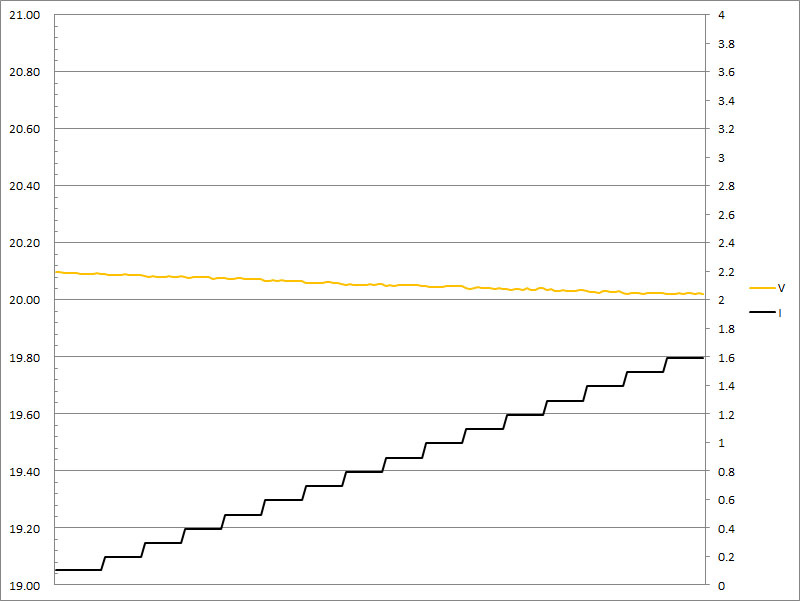

▼USB-A的20V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過1.6A截止

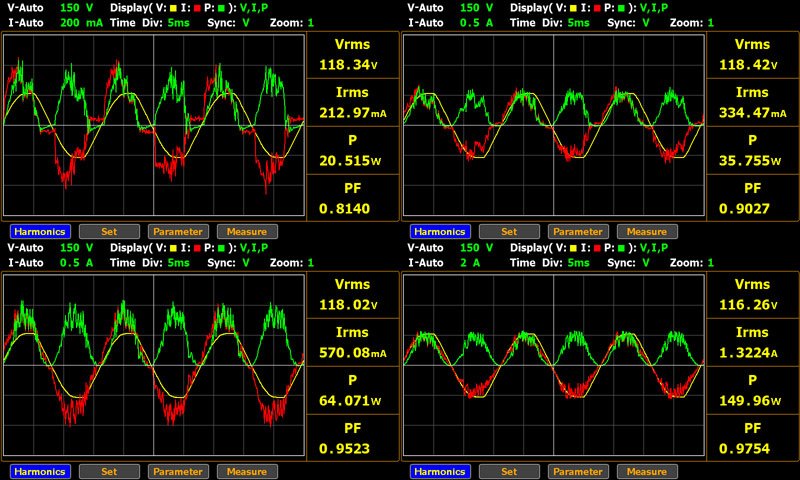

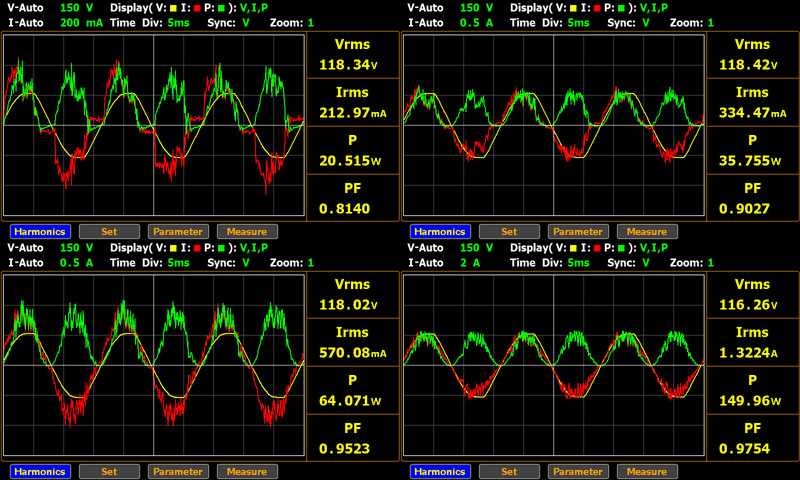

▼輸出20V/0.9A功率因數0.814(左上)，輸出20V/1.6A功率因數0.9027(右上)，輸出20V/2.9A功率因數0.9523(左下)，輸出28V/5A功率因數0.9754(右下)

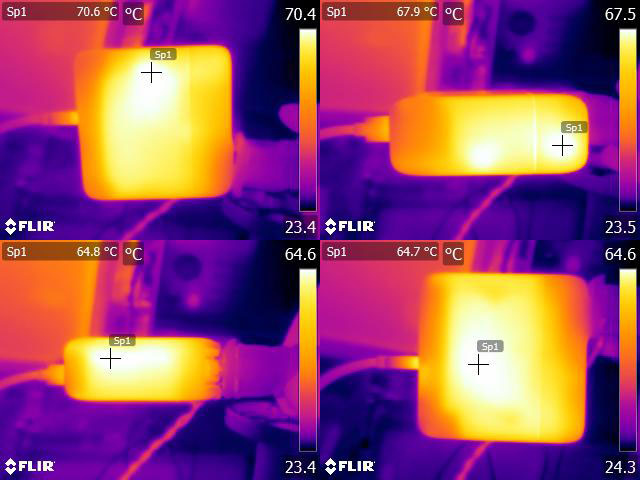

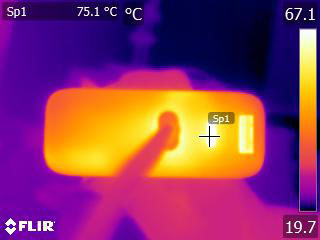

▼USB-C1輸出140W連續一小時後本體的紅外線熱影像圖
▼USB-C1輸出140W連續一小時後連接埠處的紅外線熱影像圖
測試總結：
◆具備2個USB-C及1個USB-A輸出，自動偵測主流快充協議，USB-C1支援PD3.1 EPR 28V/5A，最大輸出140W
◆可收折式插頭，方便攜帶，並可選購EU/AU/UK轉換插頭
◆隨附充電線支援PD3.1 EPR 240W電力傳輸，但資料傳輸標示與實際硬體配置不符合
◆空載下功耗最低1.66mW，最高1.55W，各輸出埠中最低效率75.9%，最高效率91.7%
◆具備功率因數修正，輸出超過18W功率因數大於0.8，輸出超過32W功率因數大於0.9，輸出超過58W功率因數大於0.95，滿載功率因數大於0.97
◆C1/C2使用3A線材時，輸出組會改變最高電流門檻。各輸出埠於電流超額時輸出截止，具備過電流保護
◆C1/C2部分固定輸出組具備不同幅度電壓補償
報告完畢，謝謝收看
