感謝網友出借此行動電源給在下測試
產品特色：
●20000mAh大容量行動電源，特殊止滑外觀設計，獨特布面材質，提升整體設計感
●具備2個USB-C輸出及1個USB-A輸出，多種搭配輸出功率，最多可幫三台裝置充電
●USB-C1輸出最高100W，支援MacBook Pro等大功率筆記型電腦充電
●支援小電流充電模式，可替Apple Watch等小電流裝置充電
●LED數字顯示，電池電量及充/放電功率狀態一目瞭然
●隨附支援240W充電120cm高質感編織線材，附贈束口絨布袋，輕鬆收納
●提供一年保固
產品規格：
型號：GRAVITY PRO
電池種類：20000mAh鋰離子電池
電池能量：74Wh
額定電容量：11000mAh(5V)/6100mAh(9V)/5500mAh(10V)/4400mAh(12V)/3700mAh(15V)/2650mAh(20V)
USB-C1輸入：5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A，最大65W
USB-C1輸出：5V/3A、9V/3A、12V/3A、15V/3A、20V/5A，最大100W
USB-C2輸出：5V/3A、9V/2.22A、12V/1.67A，最大20W
USB-A輸出：5V/3A、9V/2A、10V/2.25A、12V/1.5A，最大22.5W
USB-C1+USB-C2：65W(C1)+20W(C2)
USB-C1+USB-A：65W(C1)+22.5W(A)
USB-C2+USB-A：5V/3A 15W
USB-C1+USB-C2+USB-A：65W(C1)+5V/3A 15W(C2+A)
最大輸出功率：100W
尺寸：142×86×27mm
重量：408克
▼外盒正面有商標、Flight-Friendly標示、產品名稱、電池容量、產品特色、內含240W USB-C編織線、外觀圖、活動頁打開標示
▼打開外盒正面活動頁，左邊有行動電源介紹、LED顯示幕介紹、輸出埠/功率分配。右邊透明視窗可看到行動電源，透明視窗的小圓孔可觸摸到行動電源表面，右上有布面材質標示，右下有防滑設計標示
▼外盒背面有使用情境圖、多國語言產品名稱、產品規格、內容物、說明書下載QR碼、廠商資訊、產地(中國)、認證標誌、回收標誌、大豆油墨印刷標誌、BSMI認證標誌
▼外盒頂部有"注意，商品拆封，即不可退"貼紙，外盒底部有條碼、顏色標示、網路商店連結QR碼

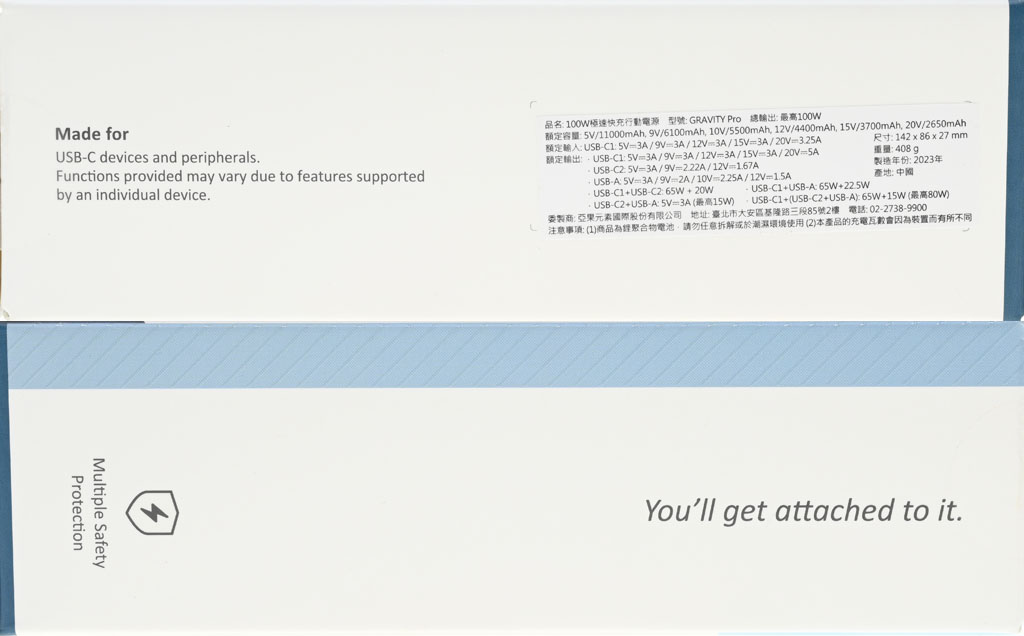

▼外盒左/右側面有適用裝置、中文產品規格/廠商資訊貼紙、標語、多重安全保護標示

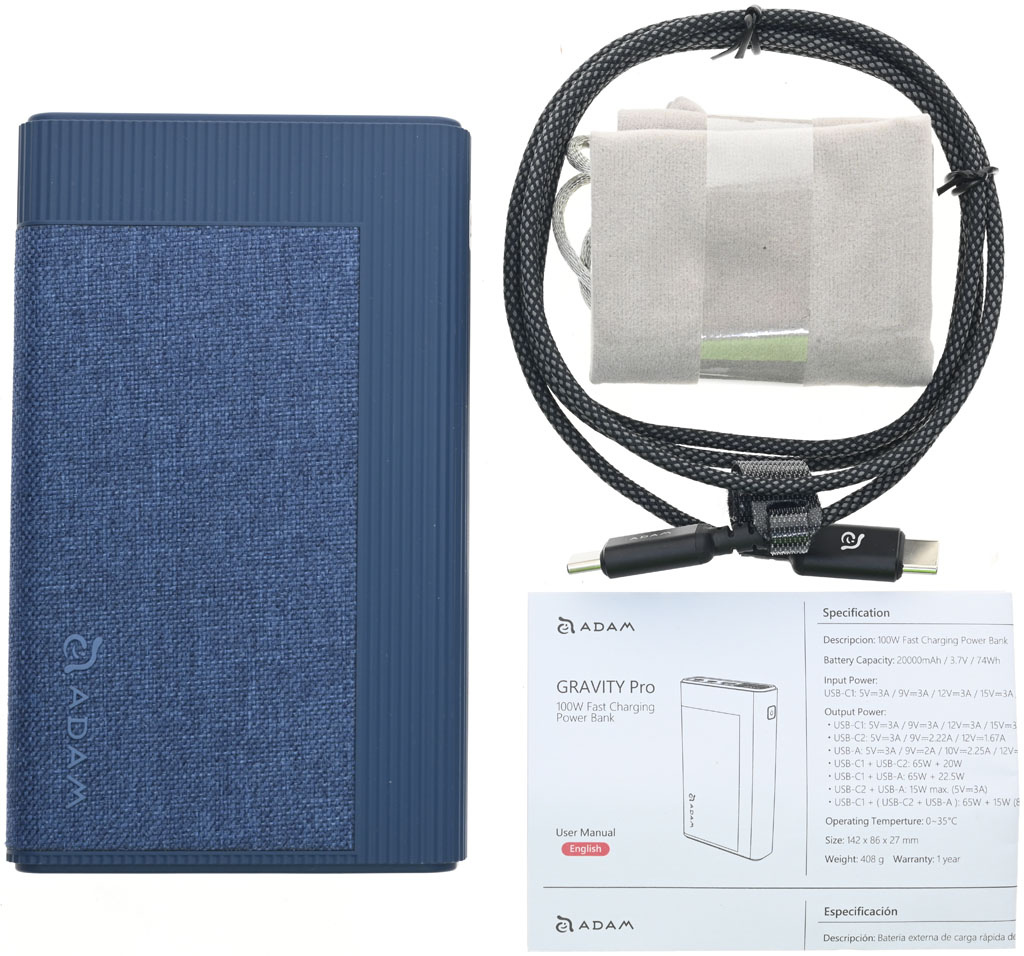

▼包裝內容有行動電源、USB-C to USB-C充電線、束口絨布袋、使用說明書

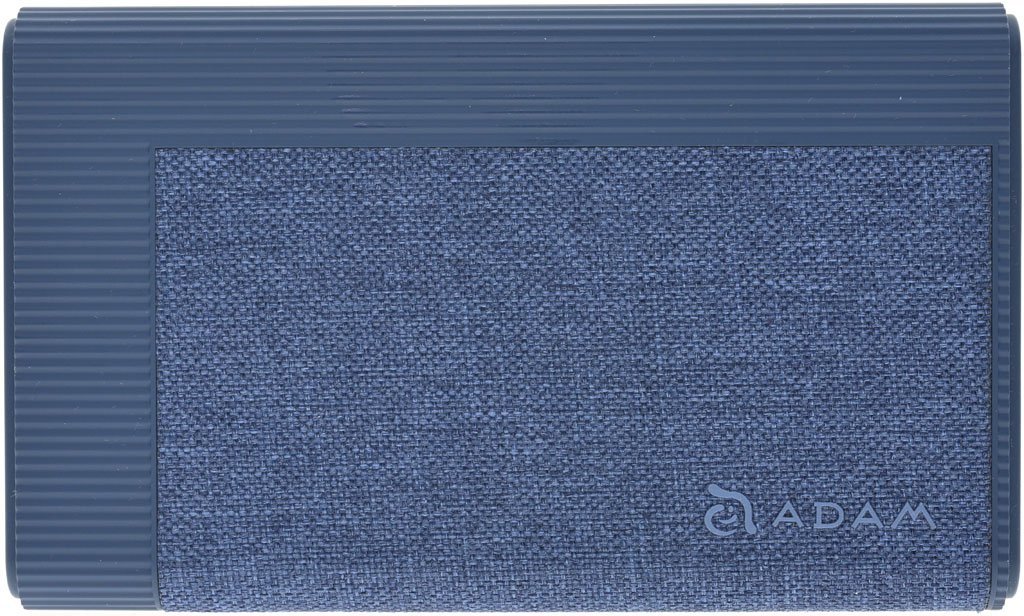

▼行動電源外殼具備止滑條紋，正面部分區域採用布面材質，角落有商標

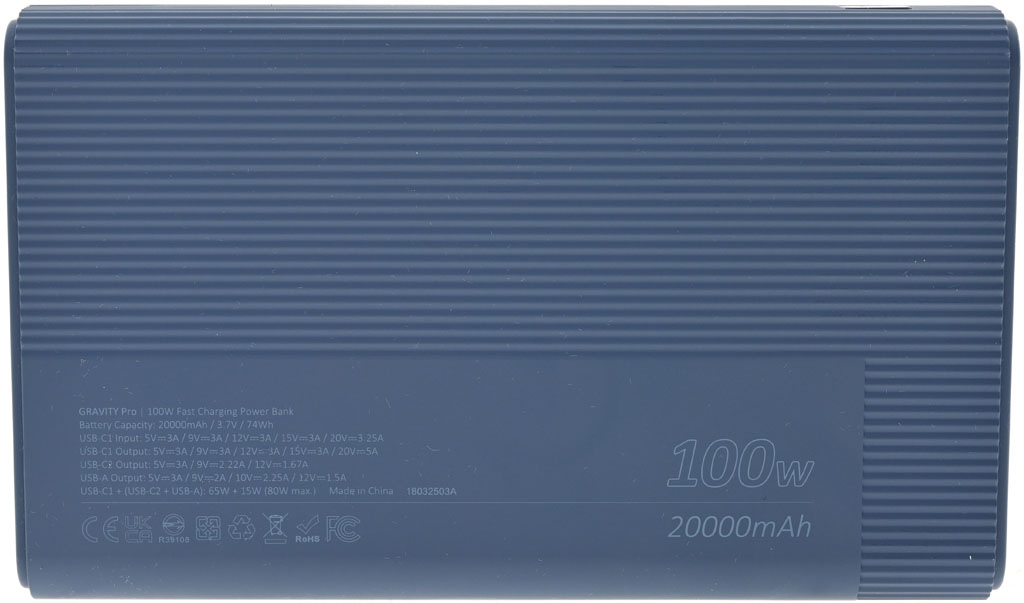

▼背面沒有止滑條紋的區域印上產品規格、認證標誌、輸出功率、電池容量

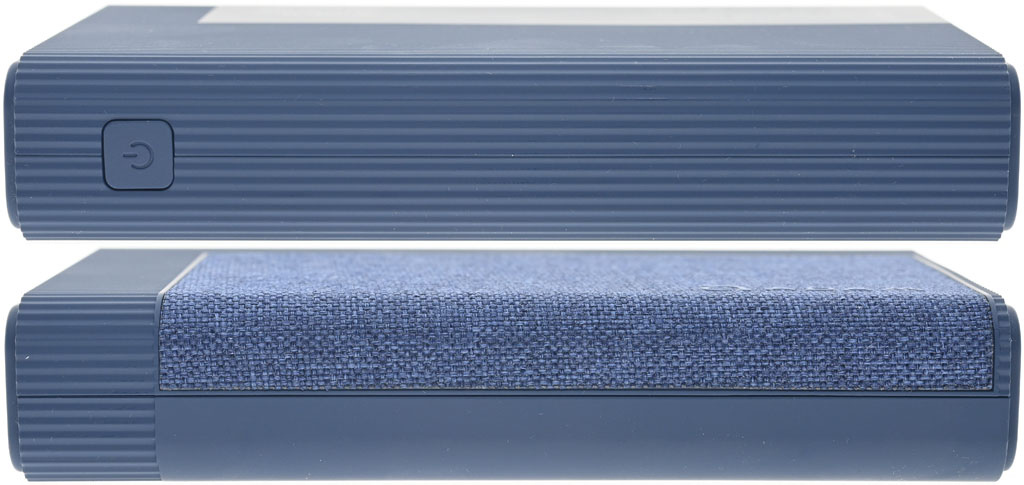

▼右側面有電源開關，正面的布面材質延伸至左側面部分區域

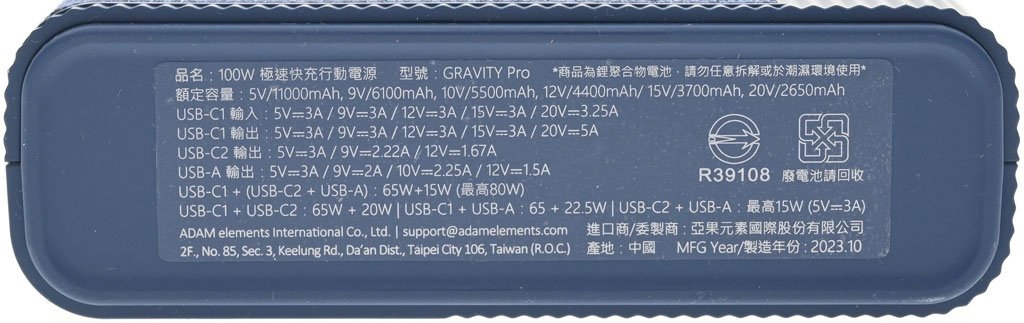

▼底部貼紙上有中文產品規格、注意事項、BSMI認證、回收標誌、廠商資訊、產地(中國)、製造年份

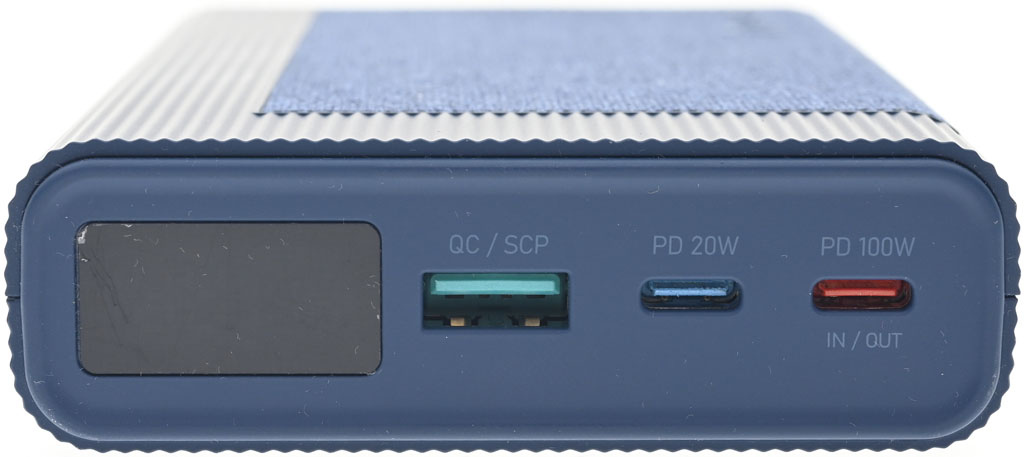

▼頂部有LED顯示幕、USB-A輸出埠、USB-C2輸出埠、USB-C1輸入/輸出埠，各埠除文字標示外，還使用不同顏色的連接器

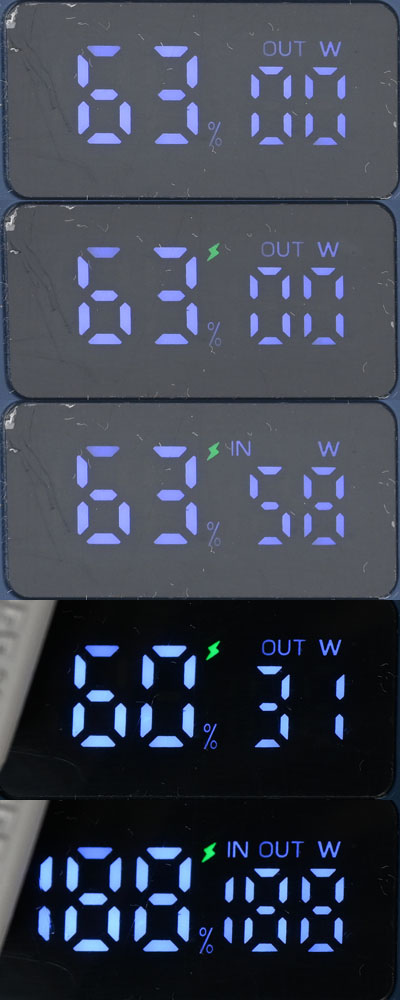

▼顯示幕的白光LED數字顯示電量百分比、輸出(OUT)/輸入(IN)功率，當輸出/輸入觸發快充時會顯示綠色⚡︎，異常時(例如溫度過高或輸出過載)會全部點亮並閃爍

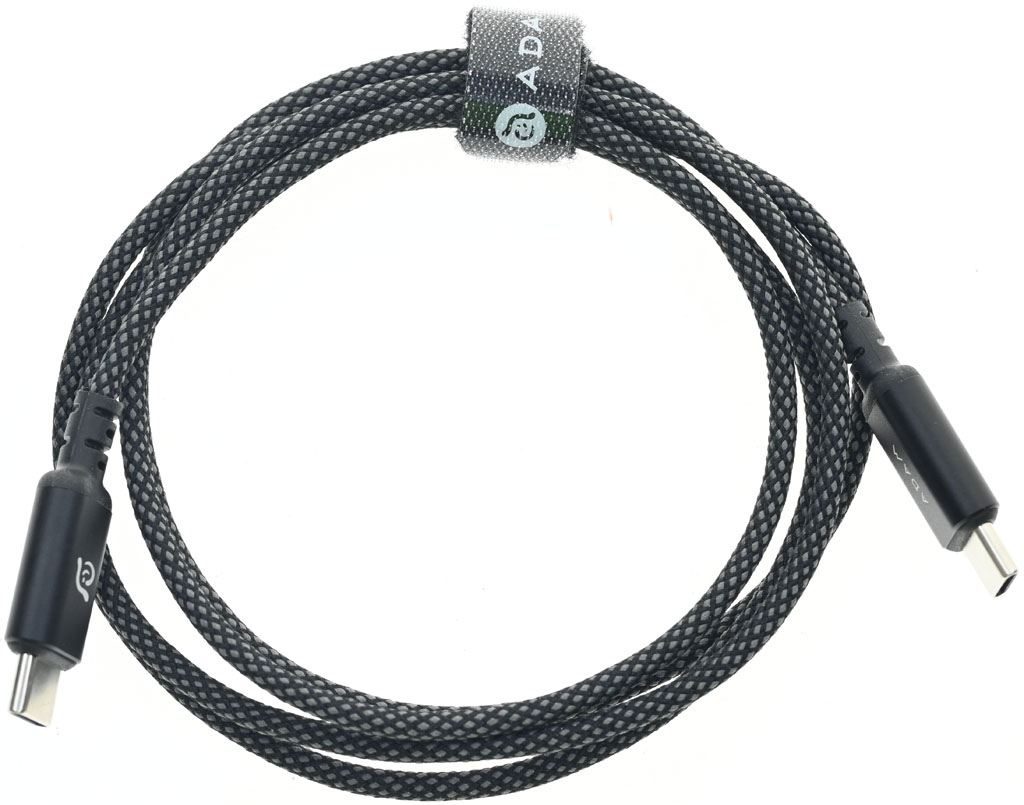

▼隨附1條USB-C to USB-C充電線，附上印有商標的魔鬼氈整線帶，雙色編織線不含兩端接頭長度115公分，直徑3.2mm
▼兩端接頭黑色金屬外殼其中一面有商標，另一面有⚡︎240W字樣，尺寸31.2×12×6.5mm

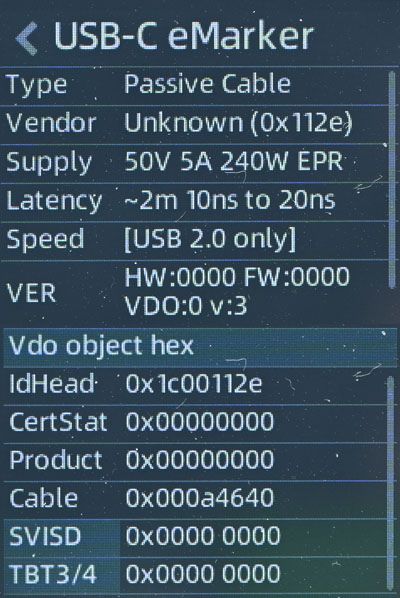

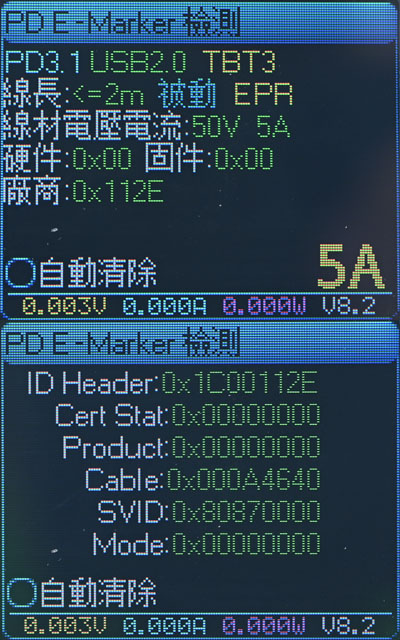

▼充電線E-Marker資訊，電力傳輸支援50V/5A 240W EPR，資料傳輸支援USB 2.0
▼充電線E-Marker資訊，電力傳輸支援50V/5A 240W EPR，資料傳輸支援USB 2.0

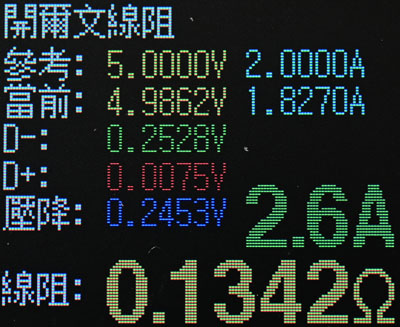

▼充電線等效阻抗為0.134Ω
▼行動電源尺寸142.3×86.4×26.9mm

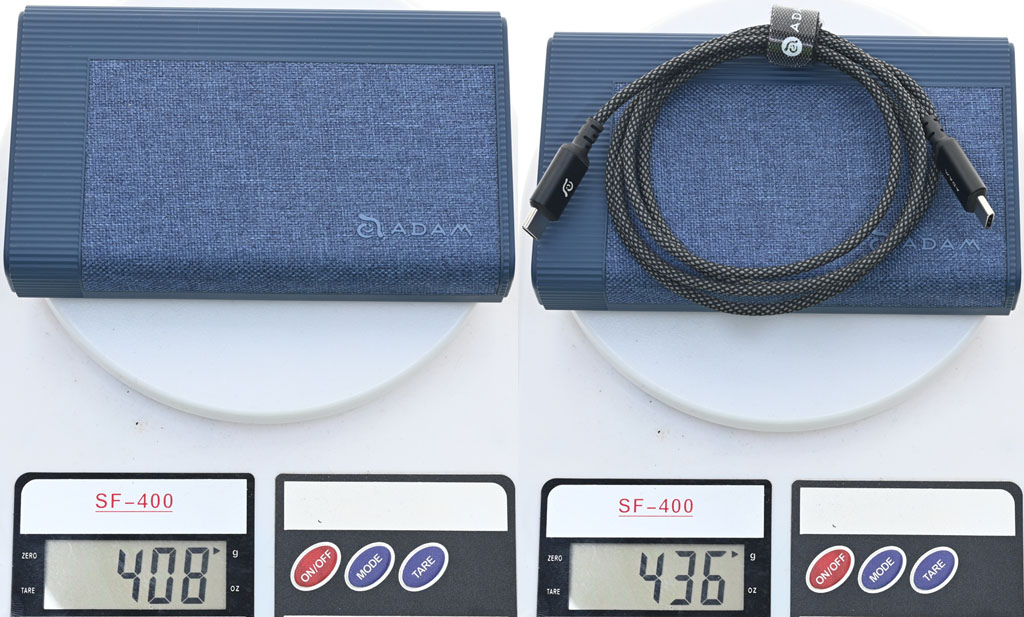

▼行動電源重量408克，行動電源加充電線重量436克

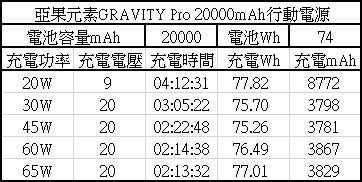

▼使用不同功率充電器將電量耗盡行動電源完全充飽所需的充電時間、充電Wh、充電mAh。充電功率20W提升至30W及30W提升至45W均明顯縮短充電時間，但是45W提升至60W只縮短8分鐘，60W提升至65W只縮短1分鐘

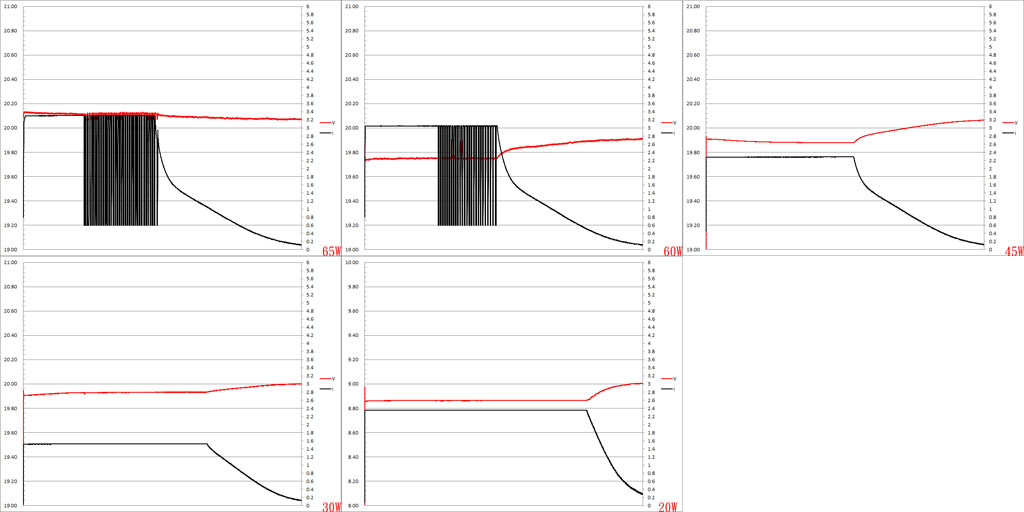

▼65W/60W/45W/30W/20W輸入充電的電壓電流圖表，65W及60W輸入充電過程中的電流(黑色曲線)均出現頻繁降低至0.6A再回升的情況

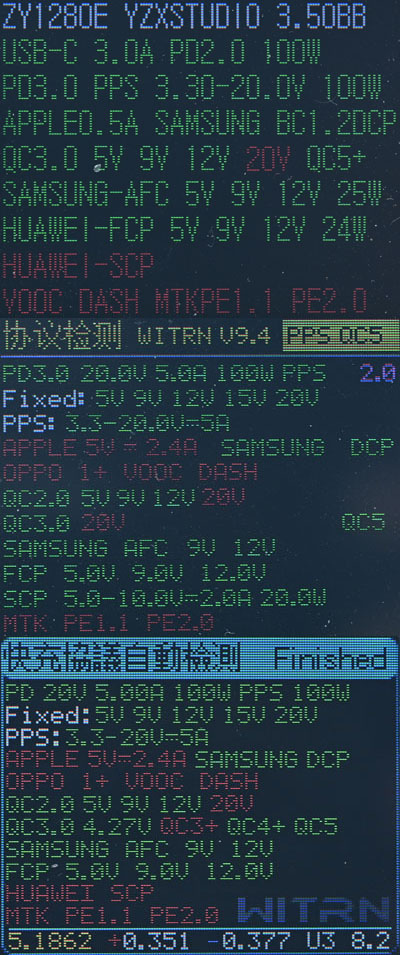

▼USB-C1單獨使用時充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC5、AFC、FCP、SAMSUNG 5V/2A、BC1.2DCP

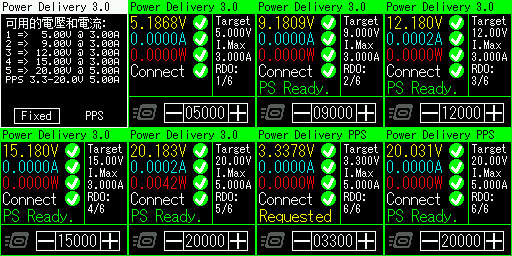

▼USB-C1單獨使用並搭配5A線材，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/5A，PPS檔提供3.3V-20V/5A

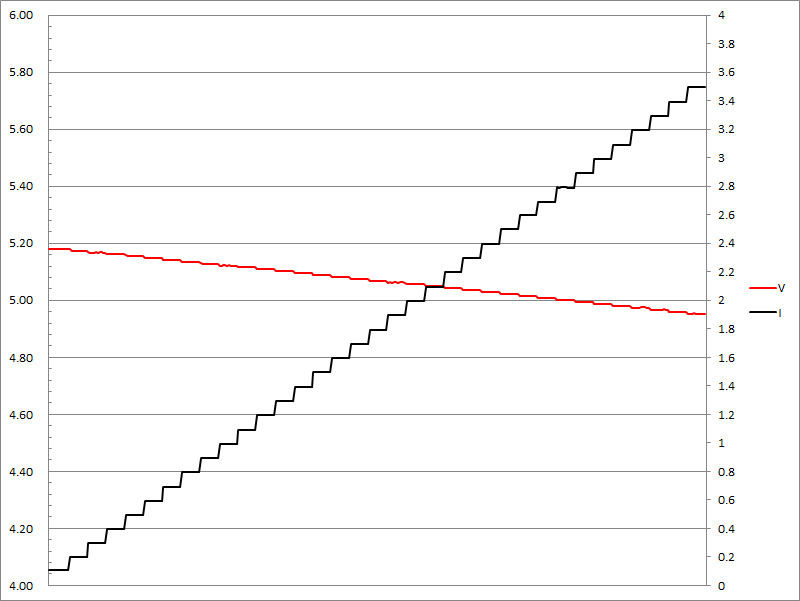

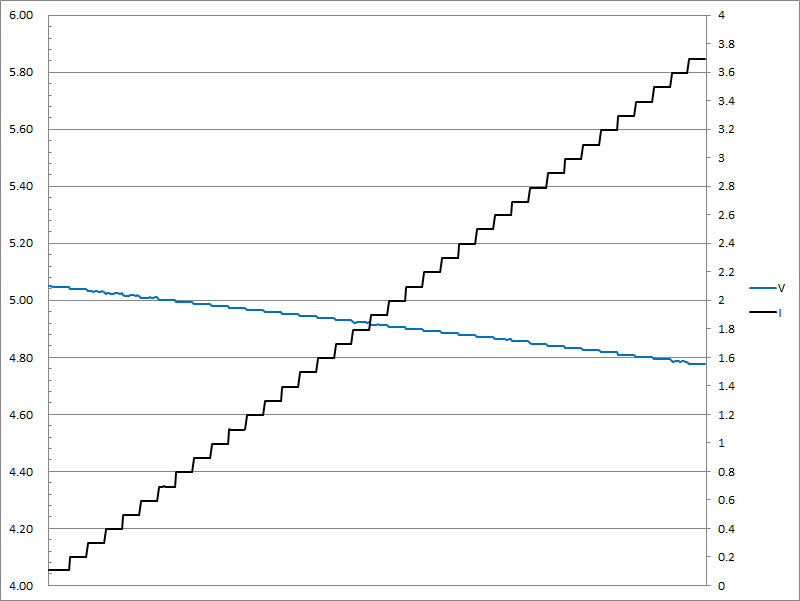

▼USB-C1搭配5A線材的固定檔5V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.5A截止

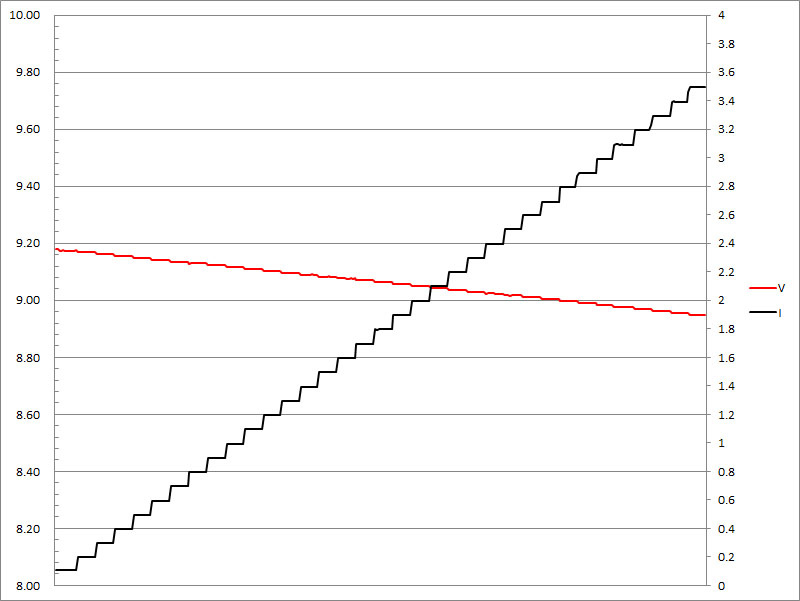

▼USB-C1搭配5A線材的固定檔9V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.5A截止

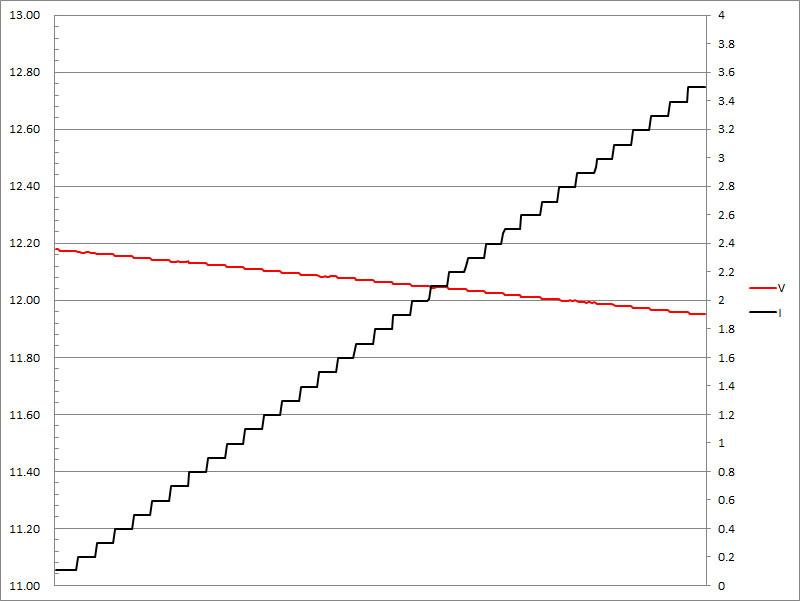

▼USB-C1搭配5A線材的固定檔12V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.5A截止

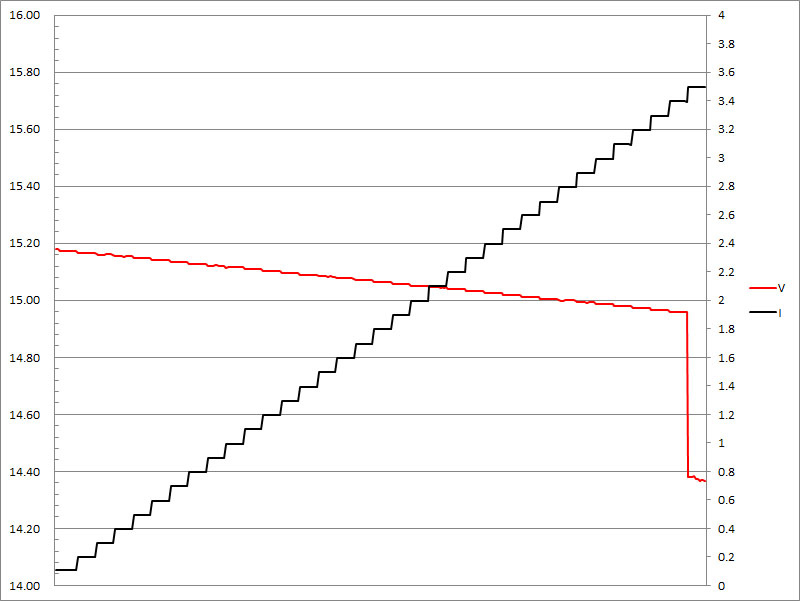

▼USB-C1搭配5A線材的固定檔15V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.4A壓降，超過3.5A截止

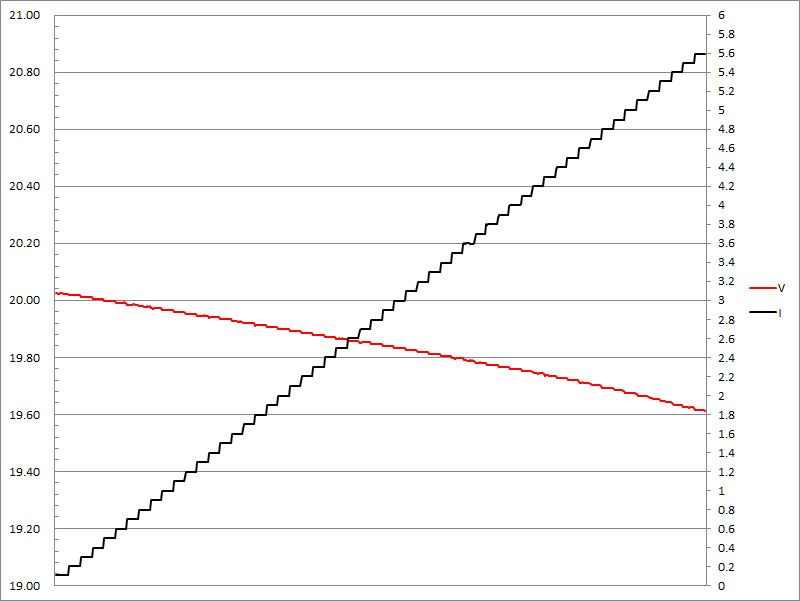

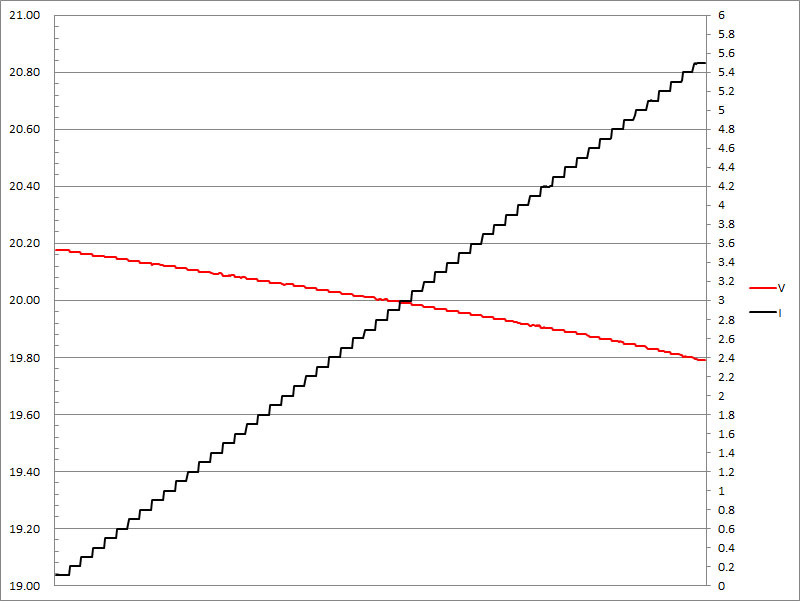

▼USB-C1搭配5A線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過5.5A截止
▼USB-C1搭配5A線材的PPS檔3.3V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過5.7A截止
▼USB-C1搭配5A線材的PPS檔20V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過5.6A截止
▼USB-C1單獨使用並搭配3A線材，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/3A，PPS檔提供3.3V-20V/3A
▼USB-C1搭配3A線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過5.5A截止

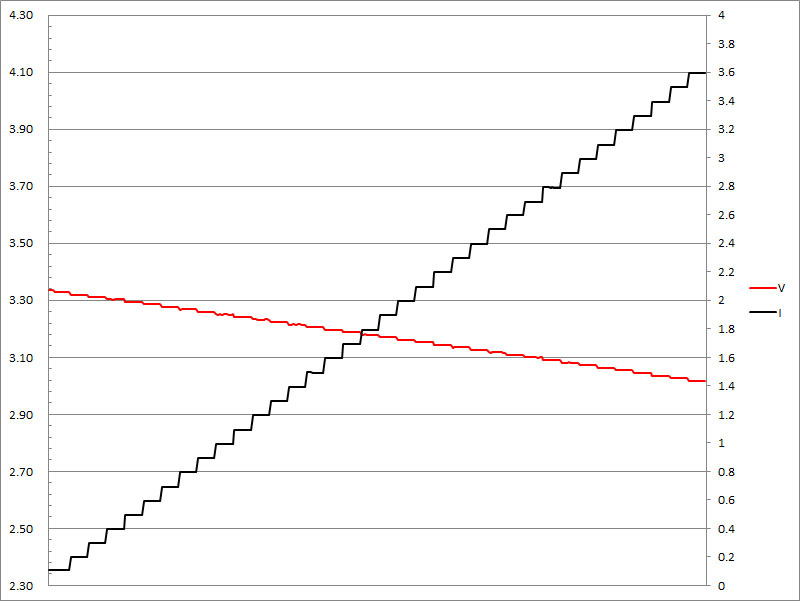

▼USB-C1搭配3A線材的PPS檔3.3V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.6A截止
▼USB-C1搭配3A線材的PPS檔20V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.5A截止

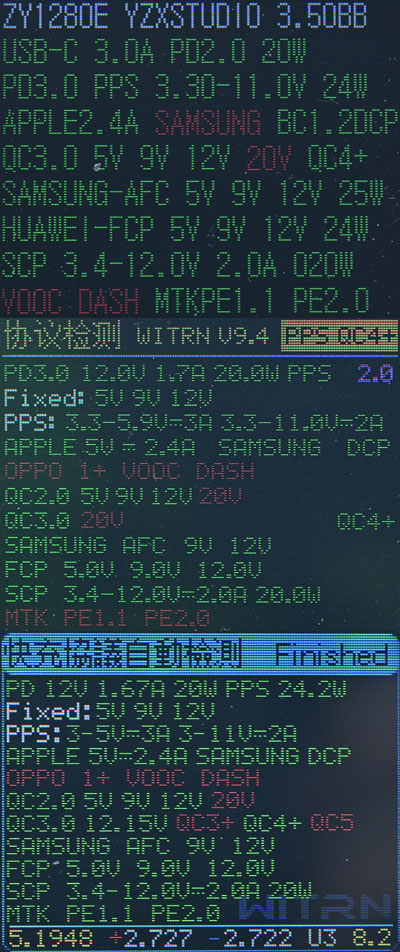

▼USB-C2單獨使用時充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC4、AFC、FCP、SCP、APPLE 5V/2.4A、SAMSUNG 5V/2A、BC1.2DCP、MTK PE1.1/2.0

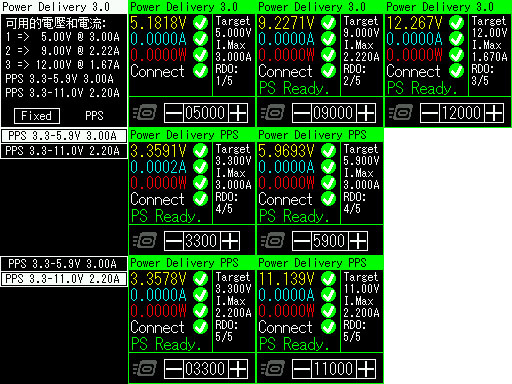

▼USB-C2單獨使用，固定檔提供5V/3A、9V/2.22A、12V/1.67A，PPS檔提供3.3V-5.9V/3A及3.3V-11V/2.2A
▼USB-C2的固定檔5V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.7A截止

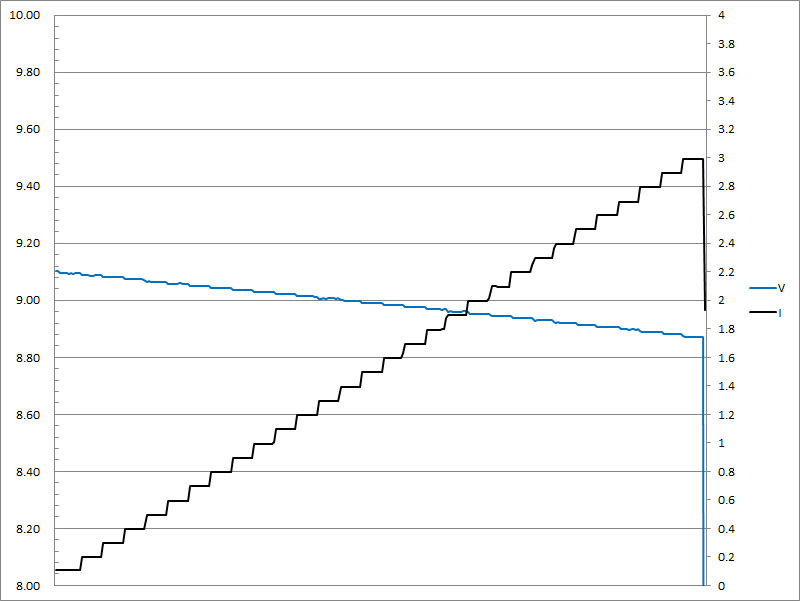

▼USB-C2的固定檔9V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過2.8A截止

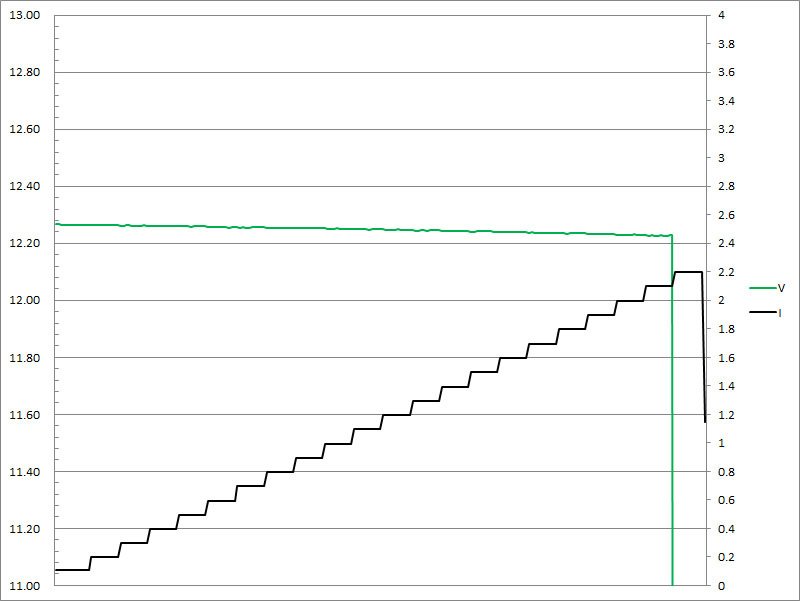

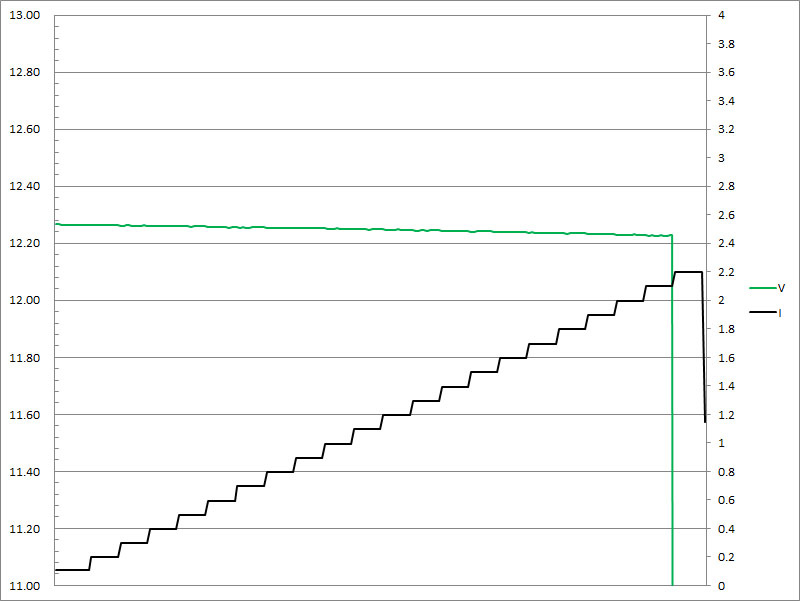

▼USB-C2的固定檔12V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過2.1A大幅壓降，超過2.2A截止

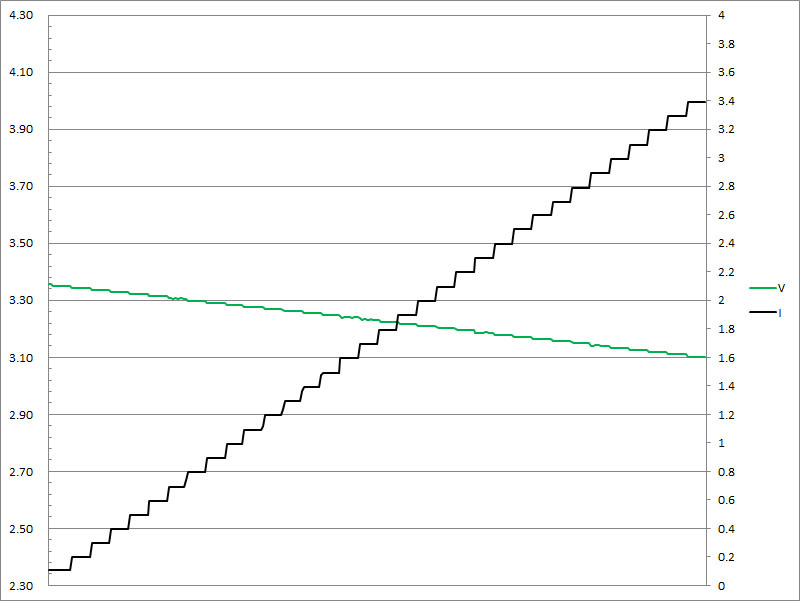

▼USB-C2的第一組PPS檔3.3V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.4A截止
▼USB-C2的第一組PPS檔5.9V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.4A截止

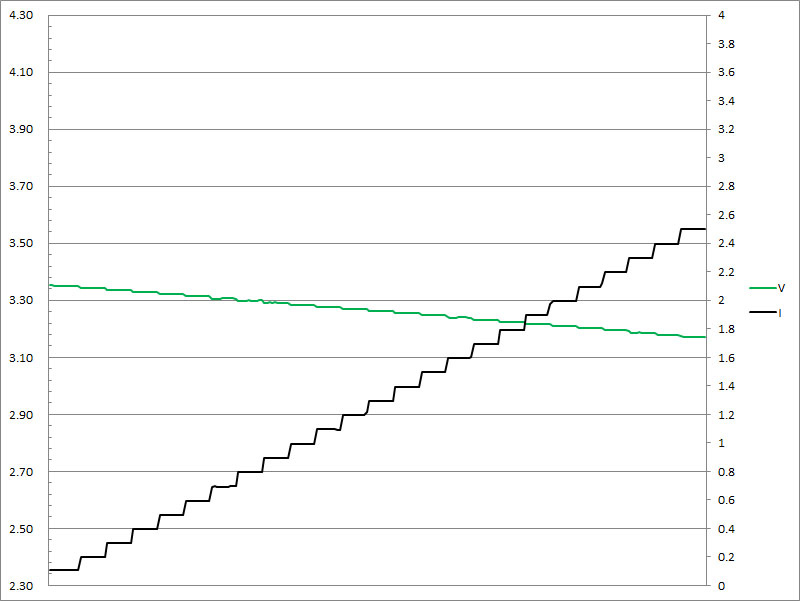

▼USB-C2的第二組PPS檔3.3V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過2.5A截止

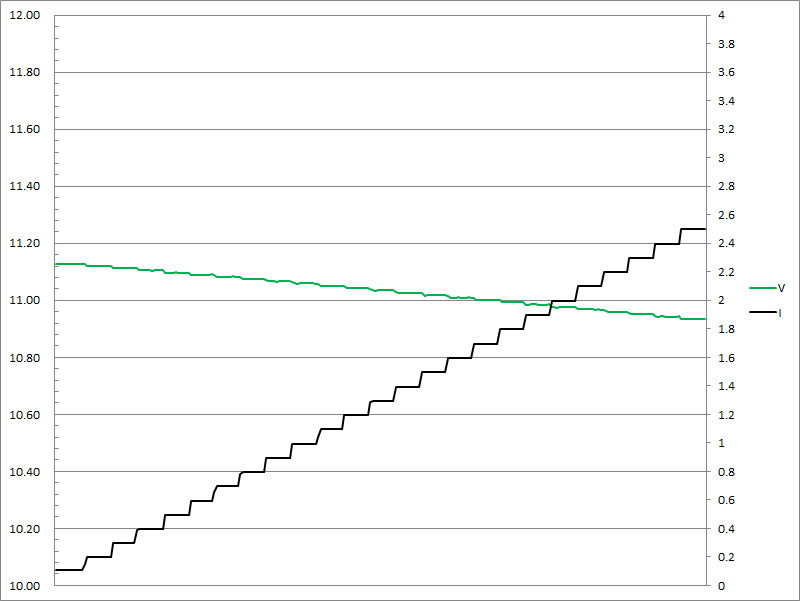

▼USB-C2的第二組PPS檔11V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過2.5A截止
▼USB-A單獨使用時充電定義支援QC2.0/3.0、AFC、FCP、SCP、APPLE 5V/2.4A、SAMSUNG 5V/2A、BC1.2DCP、MTK PE1.1/2.0
▼USB-A的5V/9V/12V空載輸出電壓

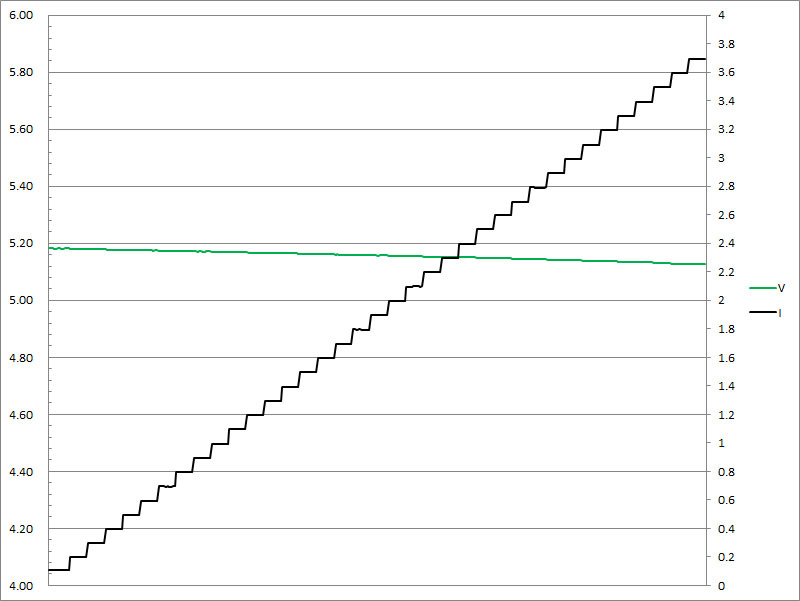

▼USB-A的5V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.7A截止

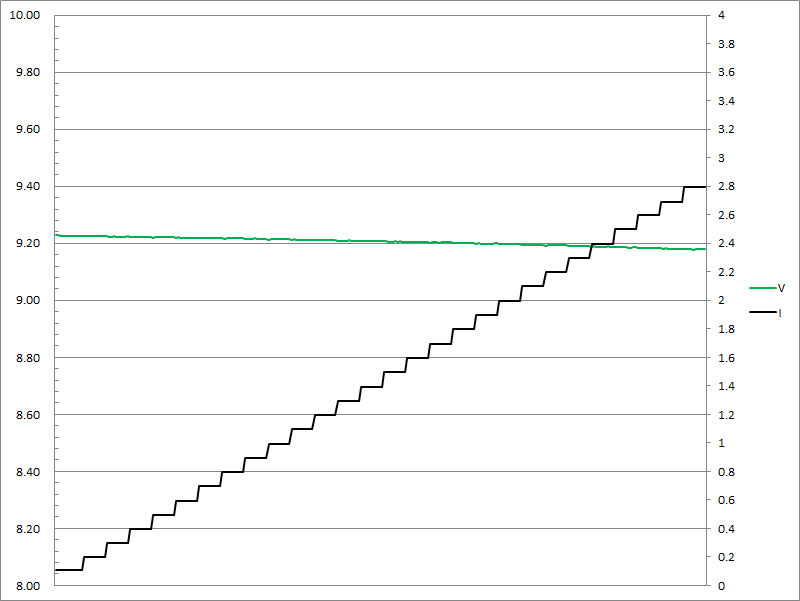

▼USB-A的9V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3A截止

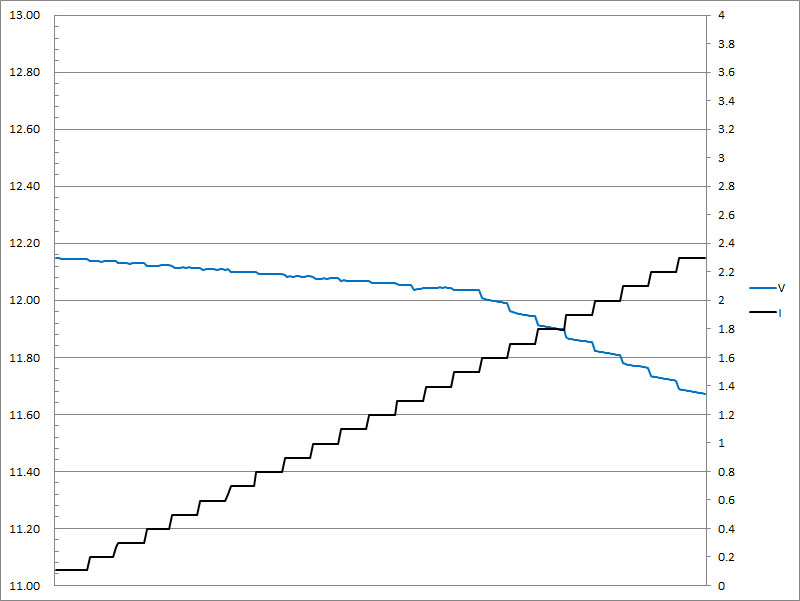

▼USB-A的12V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過2.3A截止

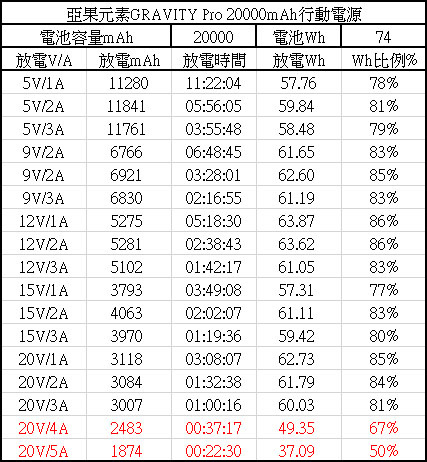

▼各組放電V/A的放電mAh、放電時間、放電Wh、Wh比例百分比，5V/9V/12V/15V/20V的1A/2A/3A放電均超過規格標示的額定電容量11000mAh(5V)/6100mAh(9V)/4400mAh(12V)/3700mAh(15V)/2650mAh(20V)，最高可用Wh比例為86%(12V/1A、12V/2A)，不過20V/4A及20V/5A放電時，電池電量尚未全部放完就觸發自動關機，導致未達到額定電容量標示，可用Wh比例僅有67%(4A)及50%(5A)
▼20V/5A放電中自動關機影片，第一次放電至電量32%時觸發自動關機，降溫後第二次放電至電量8%時觸發自動關機，降溫後第三次放電至電量耗盡終止放電
▼5V/9V/12V/15V輸出1A/2A/3A放電的電壓電流圖表如下所示

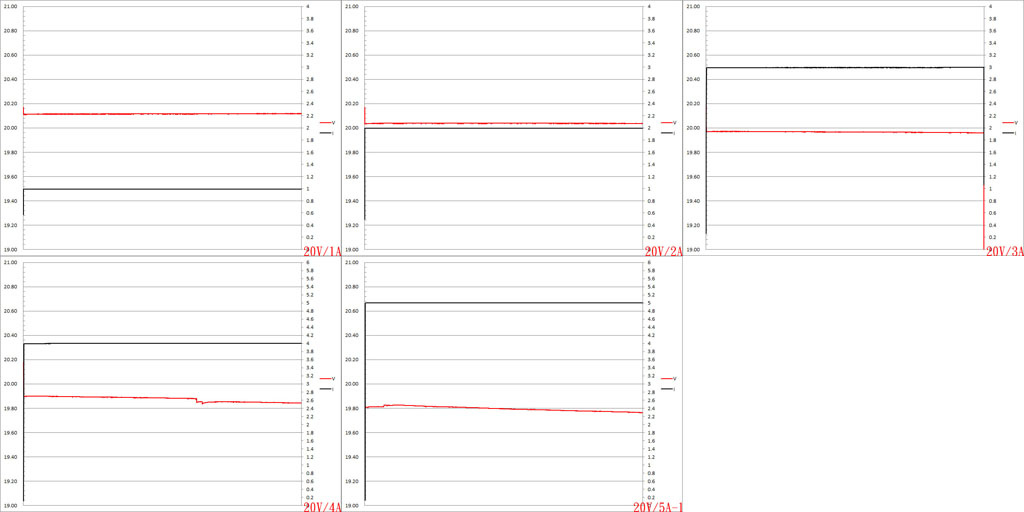

▼20V輸出1A/2A/3A/4A/5A放電的電壓電流圖表如下所示

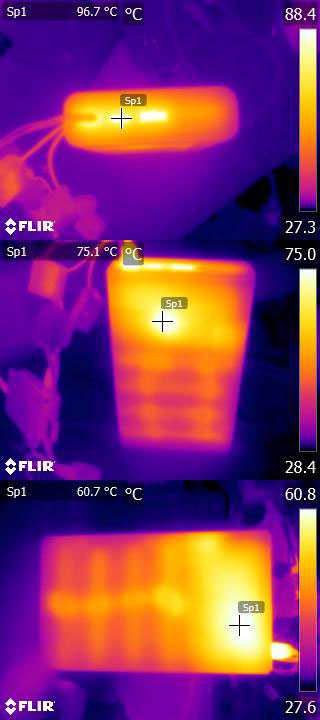

▼20V/5A放電中觸發自動關機前的本體/連接埠紅外線熱影像
▼當行動電源溫度過高時無法進行充電，連接充電器時LED顯示幕會全部點亮並閃爍
測試總結：
◆具備2個USB-C輸出及1個USB-A輸出，USB-C1支援PD/PPS/QC2.0/QC3.0/QC5/AFC/FCP快充協議，USB-C2支援PD/PPS/QC2.0/QC3.0/QC4/AFC/FCP/SCP快充協議，USB-A支援QC2.0/QC3.0/AFC/FCP/SCP快充協議
◆充電輸入功率最高65W，20W→30W及30W→45W時充電時間均明顯縮短，但45W→60W及60W→65W的縮短幅度非常小。輸入60W/65W充電過程中的電流均出現頻繁降低再回升的情況
◆輸出不具備電壓補償功能，於電流超額時截止輸出，具備過電流保護。不過USB-C1改用3A線時，固定檔20V最高電流資訊雖下修至3A，但實際輸出電流門檻仍與使用5A線時相同
◆5V/9V/12V/15V/20V的1A/2A/3A放電均超過規格標示的額定電容量，可用Wh比例最高86%。20V/4A及20V/5A放電時因為電池電量尚未全部放完就觸發自動關機，導致無法達到額定電容量標示，可用Wh比例僅有67%(4A)/50%(5A)
◆從20V/5A放電中觸發自動關機前的本體/連接埠紅外線熱影像來看，高功率連續放電時有溫度偏高情形而觸發自動關機，要等待冷卻後才能繼續放電或充電
報告完畢，謝謝收看
