特色：
●充電器與行動電源二合一，既是30W充電器，也是行動電源，連接埠加直出線雙USB-C輸出
●充電器模式下單埠使用時最大30W輸出
●內建26650鋰離子電池，容量5000mAh，行動電源模式下單埠使用時最大20W輸出
●可折疊式插頭，直出線亦可當成攜帶吊繩使用，隨附絨布袋，方便攜帶
即日起至智選家官網、智選家三創3F門市，購買IDMIX CH10 輸入【WOLFLSICH10】即享 $1090到手價!
CH10 Chill豆腐 導購連結
規格：
型號：CH10
電池種類：26650鋰離子電池
電池標稱電壓：3.6V
電池容量/能量：5000mAh/18Wh
額定電容量：2880mAh(5V/3A)
交流輸入規格：AC100-240V，50/60Hz、1.5A
直流輸入規格：USB-C 5V/2A
充電器模式USB-C輸出：5V/3A、9V/3A、12V/2.5A、15V/2A、20V/1.5A、PPS 5V-11V/2.75A，最大30W
充電器模式直出線輸出：5V/3A、9V/3A、12V/2.5A、15V/2A、20V/1.5A、PPS 5V-11V/2.75A，最大30W
充電器模式雙輸出：5V/3A
行動電源模式USB-C輸出：5V/3A、9V/2.22A、12V/1.67A，最大20W
行動電源模式直出線輸出：5V/3A、9V/2.22A、12V/1.67A，最大20W
行動電源模式雙輸出：5V/3A
▼米白版(左)與黑色版(右)外盒正面，有商標/標語、充電器模式輸出功率、行動電源模式輸出功率、電池容量、外觀圖、產品名稱/型號
▼米白版(上)與黑色版(下)代理商貼紙
▼米白版外盒背面有產品名稱/型號、使用情境圖、多國語言產品介紹、產品各部說明圖、配件、規格表
▼黑色版外盒背面有產品名稱/型號、使用情境圖、多國語言產品介紹、產品各部說明圖、配件、規格表
▼米白版外盒左右側面有特色圖文說明、12個月保固圖示(透過代理商貼紙上QR碼完成登錄，保固期延長為15個月)、相容裝置、防偽驗證標籤/驗證QR碼連結
▼黑色版外盒左右側面有特色圖文說明、12個月保固圖示(透過代理商貼紙上QR碼完成登錄，保固期延長為15個月)、相容裝置、防偽驗證標籤/驗證QR碼連結
▼米白版(上)與黑色版(下)外盒底部有原廠網址、條碼、顏色標示、認證標誌、產地(中國)、原廠網址/Wechat QR碼連結
▼打開外盒，配件紙盒放在最上層
▼取下配件紙盒，包著塑膠袋的米白版(左)與黑色版(右)IDMIX MR CHARGER CH10 Chill豆腐 30W雙模行動電源放在下層
▼包裝內容，有印上商標的絨布袋、米白版(左)與黑色版(右)IDMIX MR CHARGER CH10 Chill豆腐 30W雙模行動電源、使用手冊

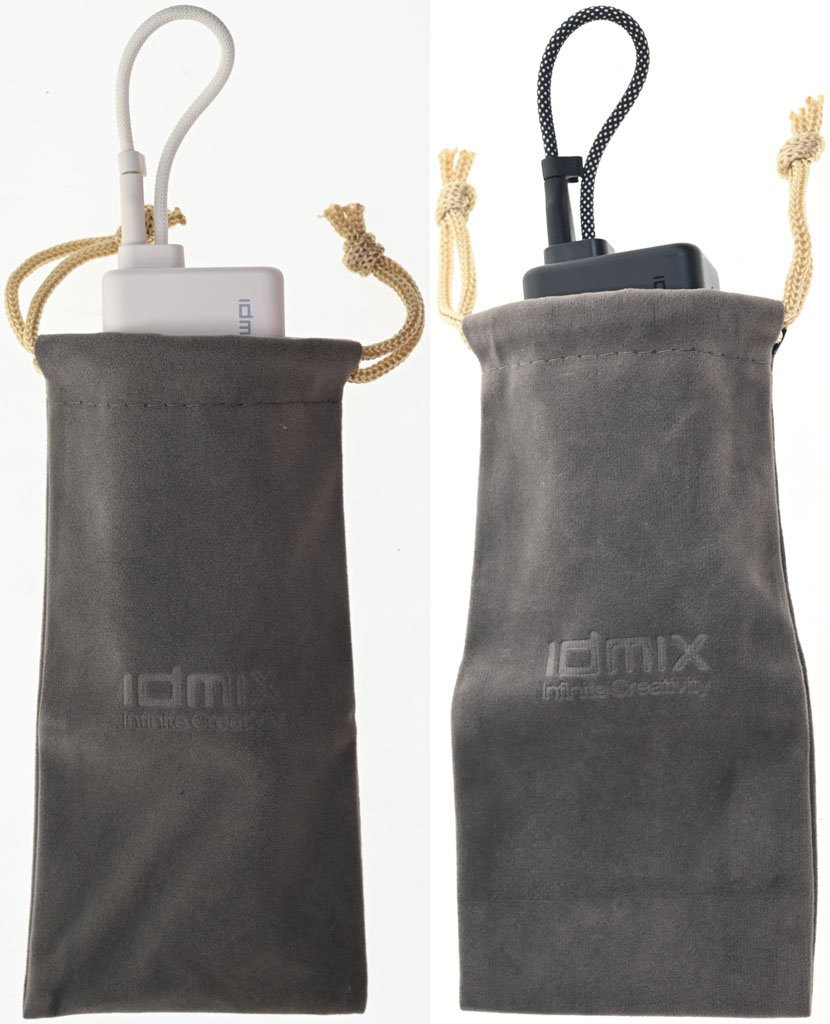

▼米白版(左)與黑色版(右)IDMIX MR CHARGER CH10 Chill豆腐 30W雙模行動電源放進絨布袋示意圖
▼米白版(左)與黑色版(右)IDMIX MR CHARGER CH10 Chill豆腐 30W雙模行動電源上半部外殼為霧面，下半部外殼為亮面
▼米白版(左)與黑色版(右)IDMIX MR CHARGER CH10 Chill豆腐 30W雙模行動電源其中一個面積較大的側面有商標及功率標示
▼米白版(左)與黑色版(右)IDMIX MR CHARGER CH10 Chill豆腐 30W雙模行動電源其中一個面積較小的側面有橢圓形按鍵，內有4個白光電量指示燈，當開啟快充輸出時，最左邊的指示燈會變成綠色
▼米白版(左)與黑色版(右)IDMIX MR CHARGER CH10 Chill豆腐 30W雙模行動電源底部印上名稱、型號、電池標稱電壓、電池容量/能量、電池種類、額定電容量、直流/交流輸入規格、充電器模式輸出規格、行動電源模式輸出規格、設計/製造商、產地(中國)、認證標章
▼米白版(上)與黑色版(下)IDMIX MR CHARGER CH10 Chill豆腐 30W雙模行動電源採用折疊式插頭
▼米白版(左)與黑色版(右)IDMIX MR CHARGER CH10 Chill豆腐 30W雙模行動電源頂部有1條直出線與1個USB-C
▼米白版(左)與黑色版(右)IDMIX MR CHARGER CH10 Chill豆腐 30W雙模行動電源的直出線外觀
▼米白版(左)與黑色版(右)IDMIX MR CHARGER CH10 Chill豆腐 30W雙模行動電源頂部凸起部有固定直出線插頭的Type-C母座
▼米白版(左)與黑色版(右)IDMIX MR CHARGER CH10 Chill豆腐 30W雙模行動電源直出線的線路長度長度12公分，直徑3.4mm
▼米白版(左)與黑色版(右)IDMIX MR CHARGER CH10 Chill豆腐 30W雙模行動電源直出線的接頭尺寸19×11×6mm
▼米白版(上)與黑色版(下)IDMIX MR CHARGER CH10 Chill豆腐 30W雙模行動電源直出線Type-C連接器內部針腳如下圖所示
▼米白版(左)與黑色版(右)IDMIX MR CHARGER CH10 Chill豆腐 30W雙模行動電源尺寸86.7(含凸起部)/80(不含凸起部)×45.4×30.9mm
▼米白版(左)與黑色版(右)IDMIX MR CHARGER CH10 Chill豆腐 30W雙模行動電源重量182克(米白版)/179克(黑色版)
▼切割上下外殼相接處後，自上半部外殼抽出內部框架與下半部外殼
▼上半部外殼凸起部內部固定的Type-C母座
▼內部框架2個面積較大的側面圖，其中一面(下)可以看到綠色外皮26650電池及直出線路的連接器
▼內部框架2個面積較小的側面圖，其中一面(上)可以看到電路板，另一面(下)可以看到綠色外皮26650電池
▼內部框架頂部，直出線底座附近貼上黑色纖維膠帶，連接電路板的較粗紅黑線路為26650電池正負極線路
▼內部框架與下半部外殼分離後，內有摺疊插頭機構
▼摺疊插頭機構近照
▼26650電池上黏貼溫度感測頭，用紅色漆包線接至電路板
▼使用SINOWATT振華新能源SW26650-50ME鋰離子電池，圓柱形尺寸26650，標稱電壓3.6V，額定容量5000mAh
▼分離電路板與內部框架，框架內部及電路板元件之間塗上白色固定膠
▼電路板輸入端共模電感與保險絲，保險絲有套上白色絕緣膠套
▼主電路板上的一次側電容(上)及二次側電容(下)也有套上白色絕緣膠套
▼主電路板元件，輸入交流經共模電感及保險絲進入ZOWIE Z4RGP30MPH橋式整流器，轉換成高壓直流供應一次側的東科DK045G整合氮化鎵功率元件的準諧振返馳式電源管理IC，經變壓器降壓後由二次側的東科DK5V100R10V同步整流二極體整流成低壓直流，一次側與二次側之間的Y電容使用SMD封裝，南芯SC8813QDER同步降壓快速充電/升壓放電雙向控制器可對電池降壓充電也能讓電池反向升壓放電，芯海CS32G020K8U6 32位元微控制器負責USB-C埠/直出線的PD3.0/PPS/QC4/AFC/SCP/FCP/BC1.2DCP/Apple 2.4A快充協議及雙向充放電控制，鋰電池過充/過放/短路保護則由2個賽芯微XB7608A一體式鋰電池保護IC並聯組成，其他還有2個芯控源AGM306D MOSFET及3個AGM30P10 MOSFET
▼4個白光LED指示燈周圍有遮光罩，避免漏光
▼連接交流電，未接任何裝置且電池完全充飽時的消耗功率83.5mW
▼充電器模式下USB-C/直出線單獨使用時，充電定義支援PD2.0/3.0、PPS、QC4、AFC、FCP、APPLE 5V/2.4A、SAMSUNG 5V/2A、BC1.2DCP

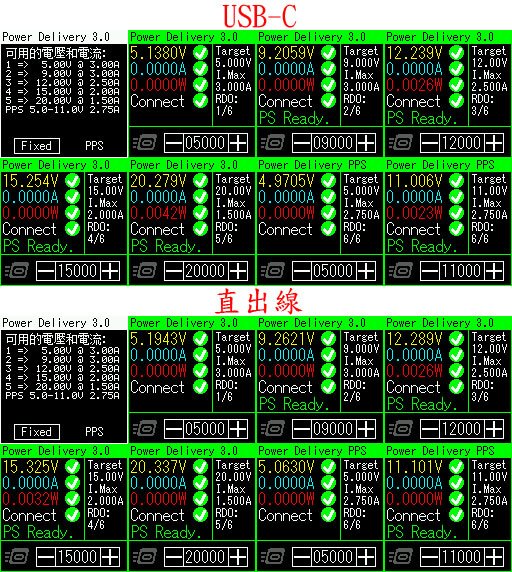

▼充電器模式下USB-C/直出線單獨使用時，固定檔提供5V/3A、9V/3A、12V/2.5A、15V/2A、20V/1.5A，PPS檔提供5V-11V/2.75A
▼充電器模式下於電池完全充飽時USB-C(左)/直出線(右)單獨輸出的各組輸出轉換效率表，整體輸出轉換效率在83.5%至90.1%之間
▼充電器模式下USB-C(紅)/直出線(綠)的固定檔5V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.2A(USB-C)/3.1A(直出線)截止
▼充電器模式下USB-C(紅)/直出線(綠)的固定檔9V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.2A(USB-C)/3.1A(直出線)截止
▼充電器模式下USB-C(紅)/直出線(綠)的固定檔12V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過2.8A截止
▼充電器模式下USB-C(紅)/直出線(綠)的固定檔15V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過2.3A截止
▼充電器模式下USB-C(紅)/直出線(綠)的固定檔20V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過1.8A截止
▼充電器模式下USB-C(紅)/直出線(綠)的PPS檔5V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3A截止
▼充電器模式下USB-C(紅)/直出線(綠)的PPS檔11V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3A截止
▼充電器模式下USB-C及直出線一起使用時，僅限5V輸出
▼充電器模式下於電池完全充飽時直出線輸出20V/1.5A的交流電壓/電流/功率波形
▼輸出20V/1.5A連續維持一小時不中斷
▼充電器模式下於電池完全充飽時直出線連續輸出20V/1.5A一小時後本體的紅外線熱影像圖
▼充電器模式下於電池完全充飽時直出線連續輸出20V/1.5A一小時後連接埠的紅外線熱影像圖
▼使用交流對電池充電時，最高消耗功率達11W，從耗盡至充飽耗時2小時19分，輸入能量23.28Wh
▼使用USB-C輸入充電時，5V輸入最大電流2A，充電時間2小時31分，輸入能量21.34Wh
▼行動電源模式下USB-C/直出線單獨使用時，充電定義支援PD2.0/3.0、AFC、FCP、APPLE 5V/2.4A、SAMSUNG 5V/2A、BC1.2DCP
▼行動電源模式下USB-C/直出線單獨使用時，固定檔提供5V/3A、9V/2.22A、12V/1.67A
▼行動電源模式下USB-C(紅)/直出線(綠)的固定檔5V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.3A大幅壓降，超過3.4A截止
▼行動電源模式下USB-C(紅)/直出線(綠)的固定檔9V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過2.3A大幅壓降，超過2.4A截止
▼行動電源模式下USB-C(紅)/直出線(綠)的固定檔12V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過1.7A壓降，超過1.8A截止
▼行動電源模式下USB-C及直出線一起使用時，僅限5V輸出
▼行動電源模式各組放電V/A的放電mAh、放電時間、放電Wh、Wh比例百分比，最高可用Wh比例96%(5V/1A)，最低可用Wh比例68%(12V/1A)，5V/3A放電3167mAh超過規格標示2880mAh額定電容量
▼行動電源模式5V/1A、5V/2A、5V/3A、9V/1A、9V/2A、12V/1A放電的電壓電流圖表如下所示
測試總結：
◆具備1個USB-C輸出及1條直出線，單埠使用下充電器模式支援PD/PPS/QC4/AFC/FCP快充協議，行動電源模式關閉PPS及QC4快充協議
◆充電器模式單埠可30W輸出，行動電源模式單埠可20W輸出，充電器/行動電源模式雙埠僅限5V輸出
◆折疊式插頭，直出線亦可當成攜帶吊繩使用，隨附絨布袋，方便攜帶
◆內部電池充電可選擇使用交流輸入或是經USB-C連接外部充電器，從電池耗盡到完全充飽需要約2.5小時
◆充電器模式下於電池完全充飽時的空載功耗83.5mW，各輸出組中最高效率90.1%，最低效率83.5%
◆輸出不具備電壓補償功能，於電流超額時截止輸出，具備過電流保護
◆行動電源模式下最高可用Wh比例96%(5V/1A)，最低可用Wh比例68%(12V/1A)，5V/3A放電3167mAh超過規格標示2880mAh額定電容量
報告完畢，謝謝收看
