感謝網友出借此款充電器給在下測試
特色：
●4個USB-C輸出，自動偵測主流快充協議，單埠最大輸出100W，總輸出功率最大165W
●採用GaN氮化鎵功率元件
●電源線可拆卸，方便攜帶及更換其他種類交流插頭
●隨附直立架
規格：
型號：TX-MU4165D-GaN
輸入：AC200-240V，2.5A，50/60Hz
PD1/PD2/PD3/PD4輸出：5V/3A、9V/3A、12V/3A、15V/3A、20V/5A，PPS 3.3V-21V/5A，最大100W
PD1+PD2/PD3/PD4：100W(PD1)+60W(PD2/PD3/PD4)
PD2+PD3/PD4：100W(PD2)+60W(PD3/PD4)
PD3+PD4：100W(PD3)+60W(PD4)
PD1+PD2+PD3/PD4：60W(PD1)+60W(PD2)+45W(PD3/PD4)
PD1/PD2+PD3+PD4：100W(PD1/PD2)+30W(PD3)+30W(PD4)
PD1+PD2+PD3+PD4：60W(PD1)+45W(PD2)+30W(PD3)+30W(PD4)
最大輸出功率：165W

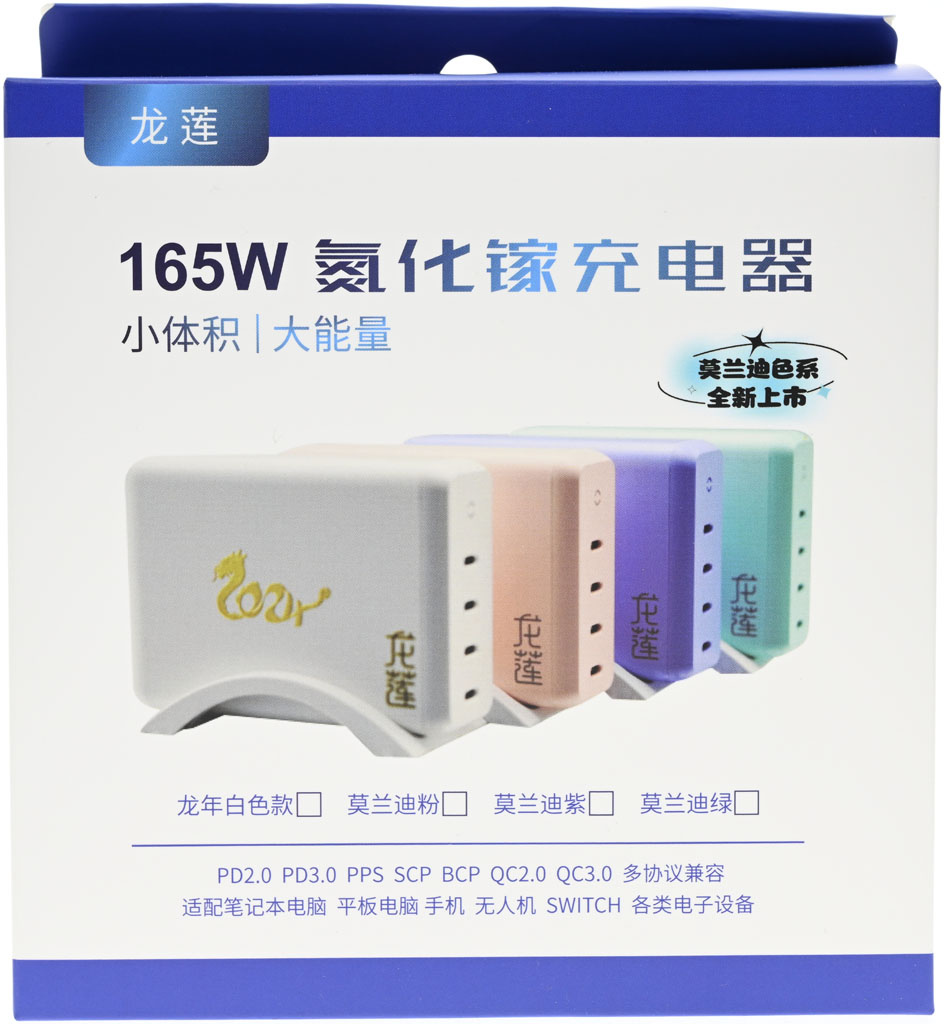

▼外盒正面有產品名稱、4種顏色充電器外觀圖、顏色標示、支援快充協議/裝置

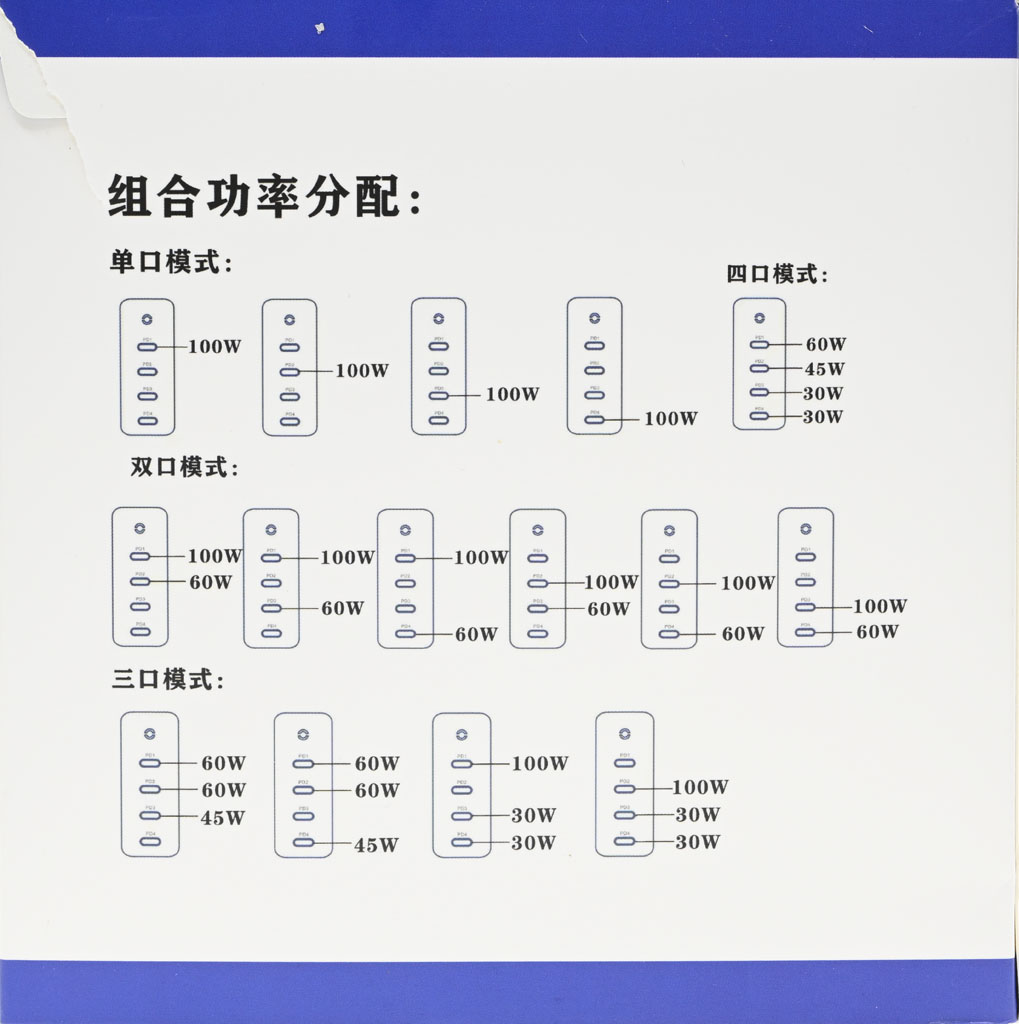

▼外盒背面有組合功率分配圖

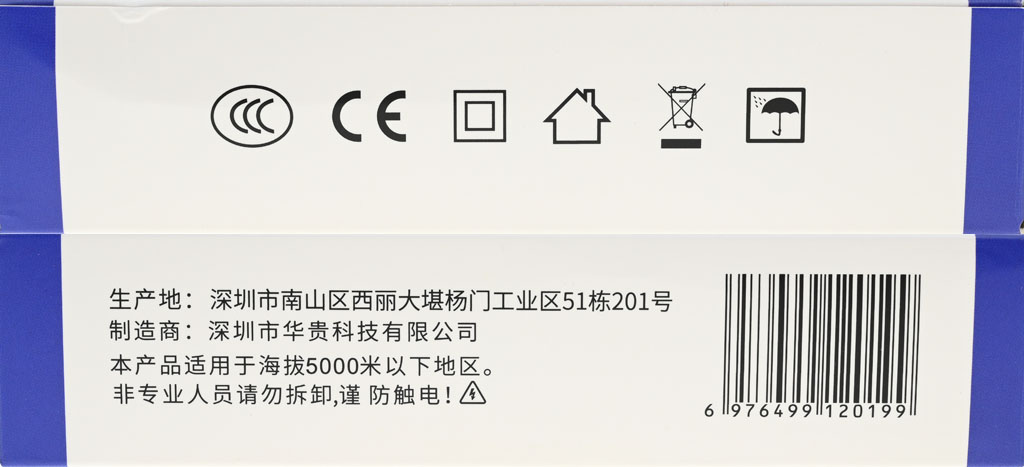

▼外盒左/右側面有認證標誌、生產地/製造商資訊、注意事項、條碼

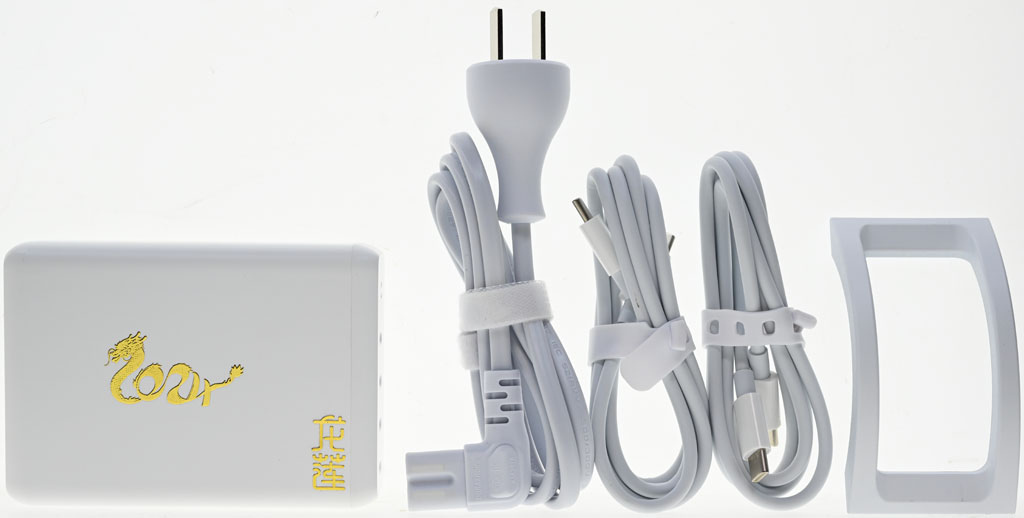

▼包裝內有充電器、US交流插頭電源線、2條白色USB-C to USB-C充電傳輸線、直立架

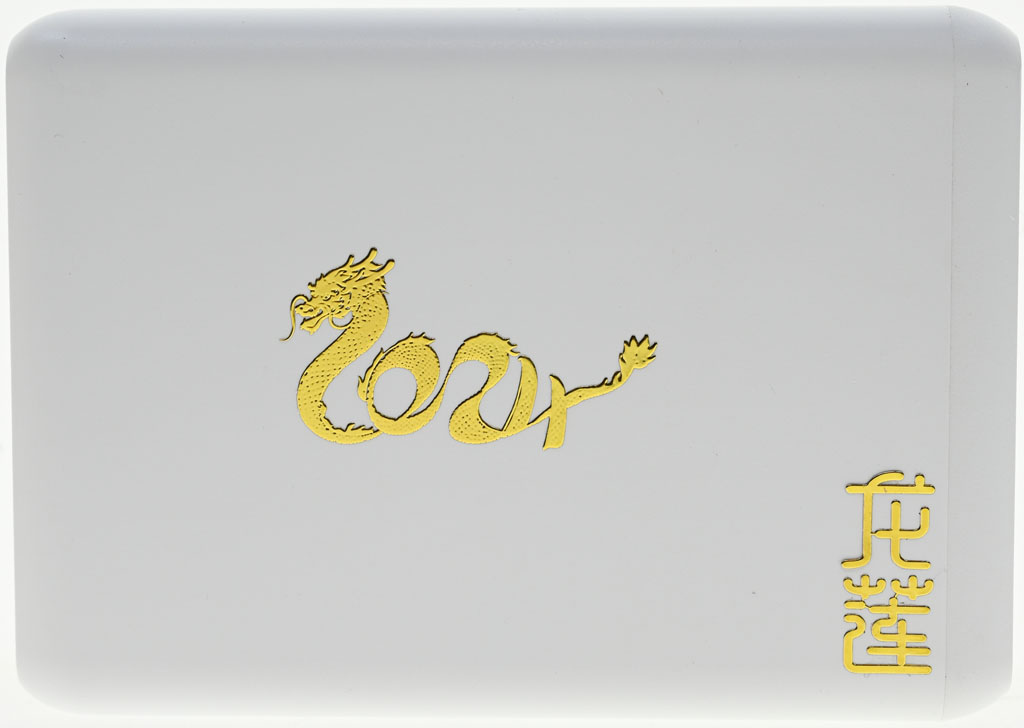

▼白色外殼其中一個較大的側面有金色龍圖樣及龍蓮簡體文字

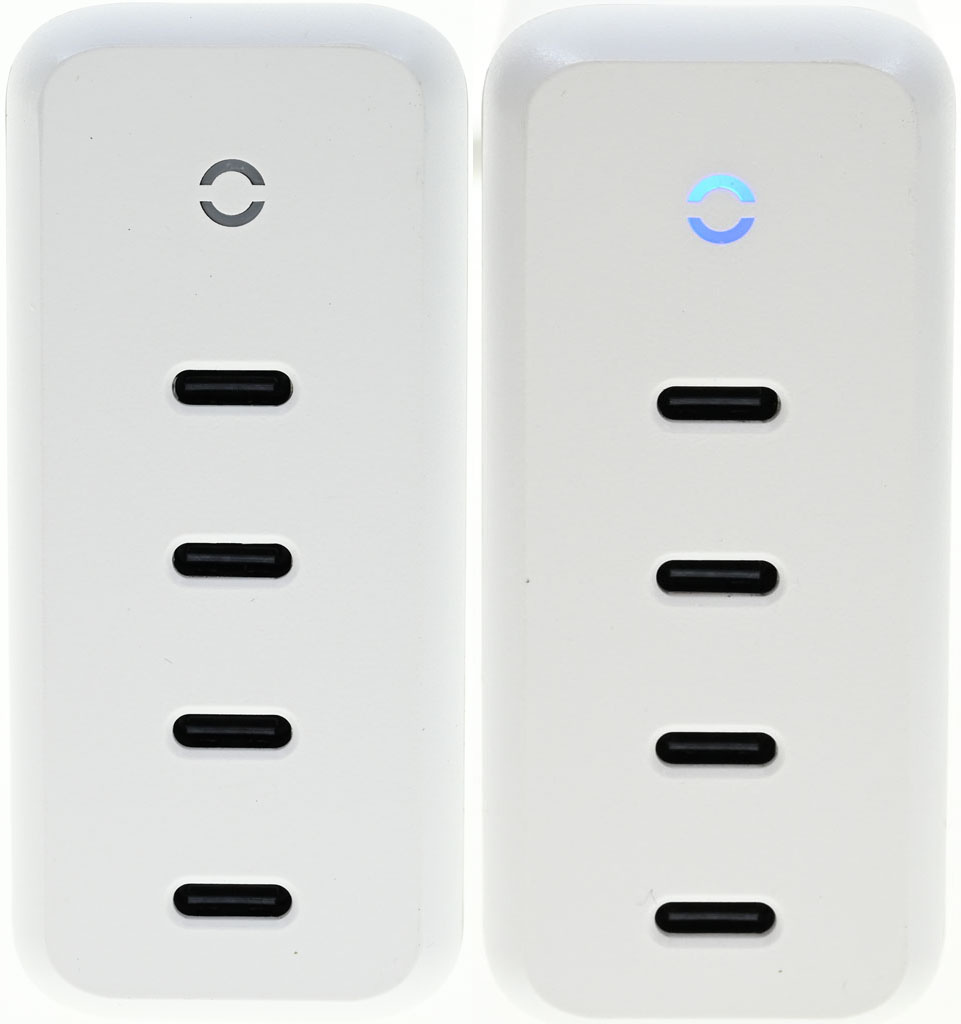

▼白色外殼其中一個較小的側面有指示燈及4個USB-C埠，由上而下分別是PD1/PD2/PD3/PD4。接上電源後指示燈會發出藍光

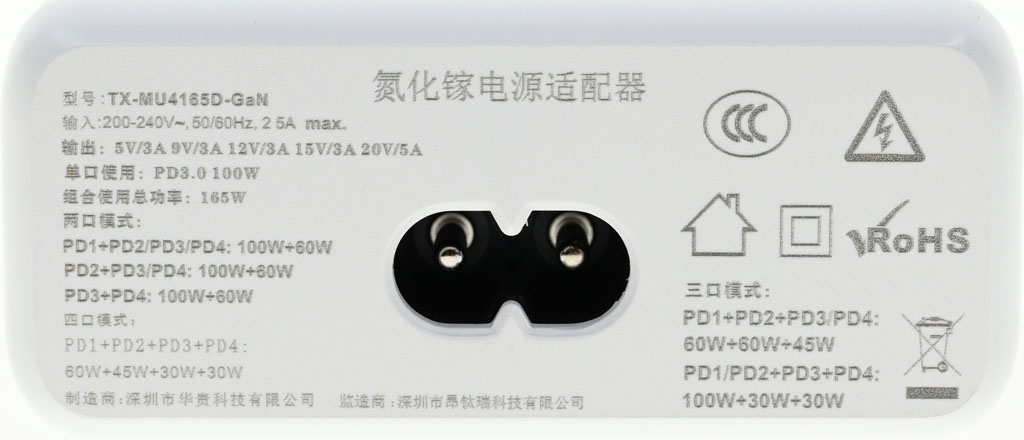

▼電源線採可拆卸設計，IEC320 C8插座周圍有名稱、型號、輸入/輸出規格、功率分配、認證標誌、製造商/監造商資訊

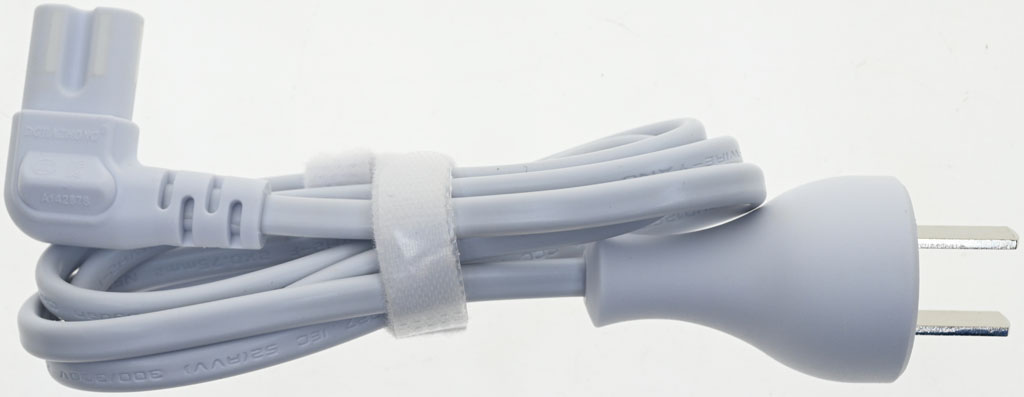

▼隨附白色NEMA 1-15美規插頭轉L型IEC320 C7接頭交流電源線，線材規格2×0.75mm²，不含兩端接頭長度91公分，白色魔鬼氈整線帶可用於線路收納

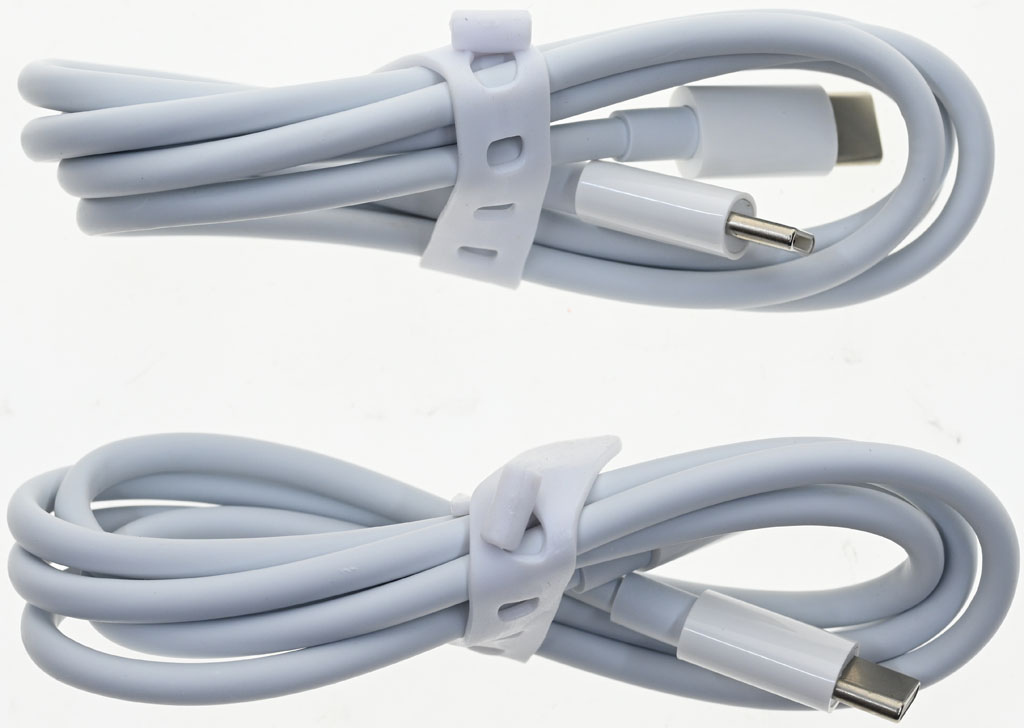

▼隨附2條白色USB-C to USB-C充電傳輸線，不含兩端接頭長度96公分，直徑4mm，隨附白色彈性整線帶，兩端接頭尺寸23.9(含護套)/16.1(不含護套)×10×6.8mm

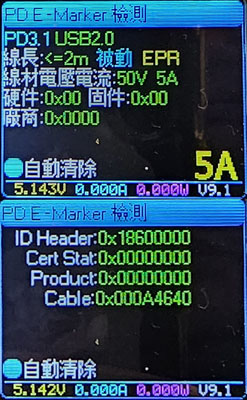

▼E-Marker資訊，電力傳輸支援PD3.1 EPR 50V/5A，資料傳輸支援USB2.0

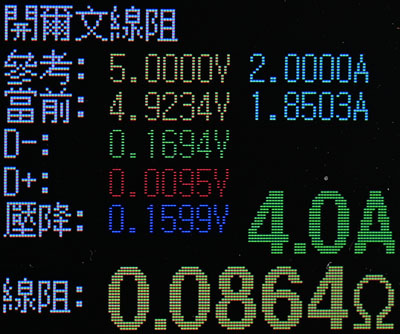

▼等效內阻為0.086Ω

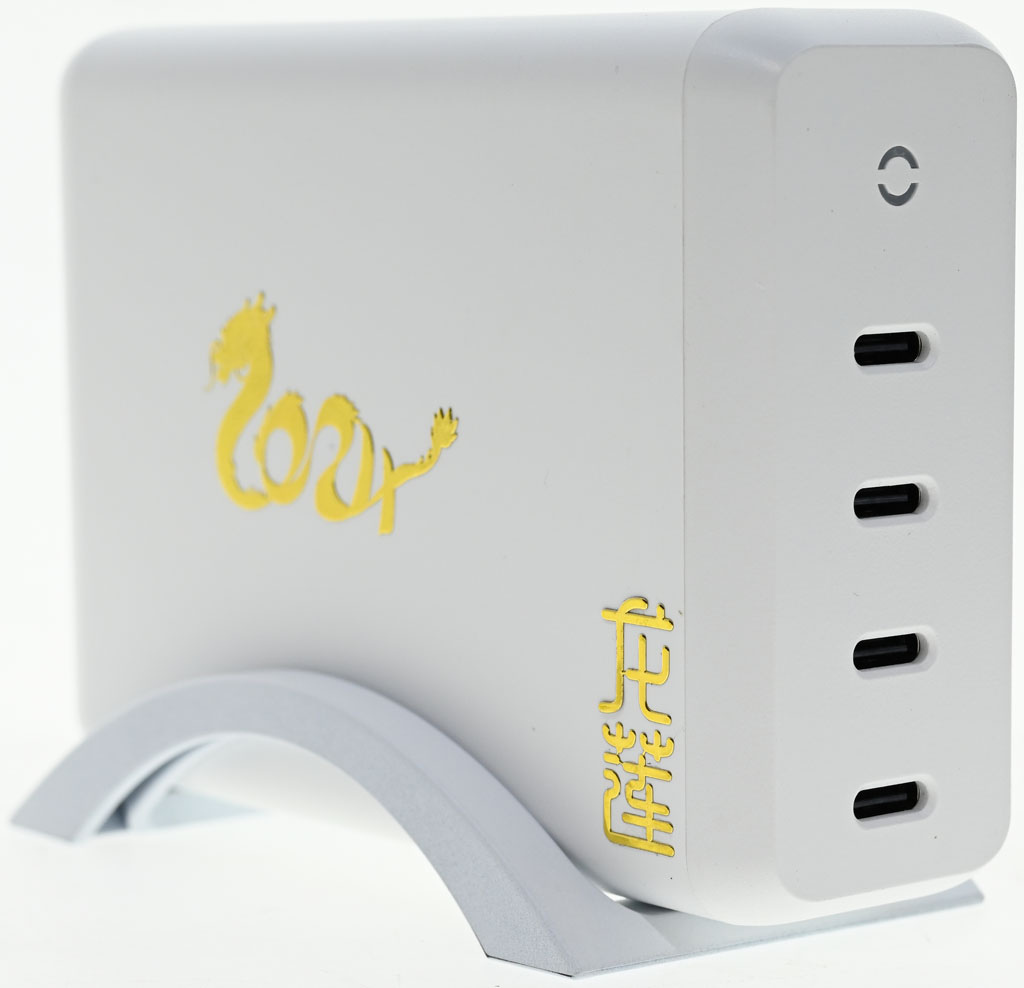

▼隨附直立架，可將充電器站立放置，除節省桌面空間外也有助於散熱

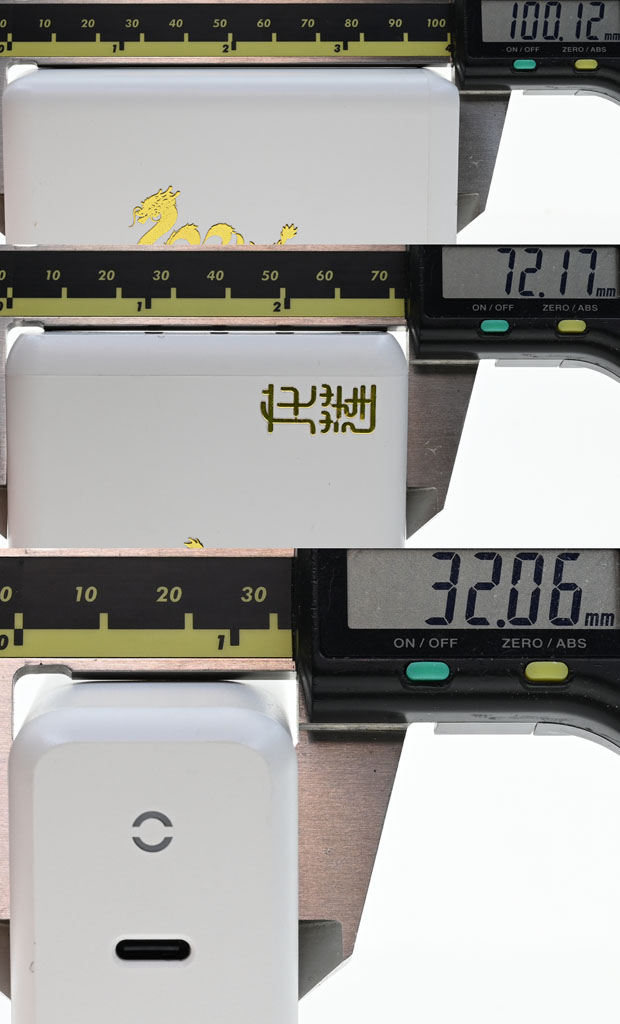

▼尺寸為100.1×72.2×32.1mm

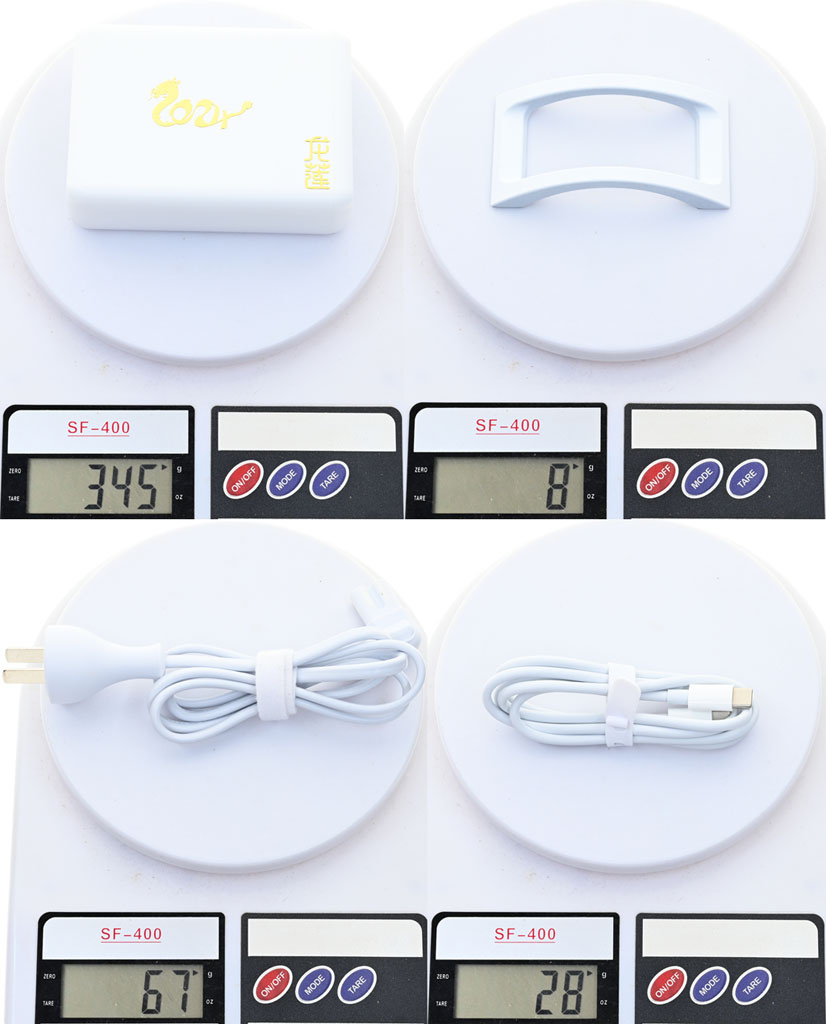

▼重量為345克(充電器)、8克(直立架)、67克(US電源線)、28克(充電傳輸線)
支援以下輸出組合模式：
PD1/PD2/PD3/PD4：100W
PD1+PD2/PD3/PD4：100W(PD1)+60W(PD2/PD3/PD4)
PD2+PD3/PD4：100W(PD2)+60W(PD3/PD4)
PD3+PD4：100W(PD3)+60W(PD4)
PD1+PD2+PD3/PD4：60W(PD1)+60W(PD2)+45W(PD3/PD4)
PD1/PD2+PD3+PD4：100W(PD1/PD2)+30W(PD3)+30W(PD4)
PD1+PD2+PD3+PD4：60W(PD1)+45W(PD2)+30W(PD3)+30W(PD4)

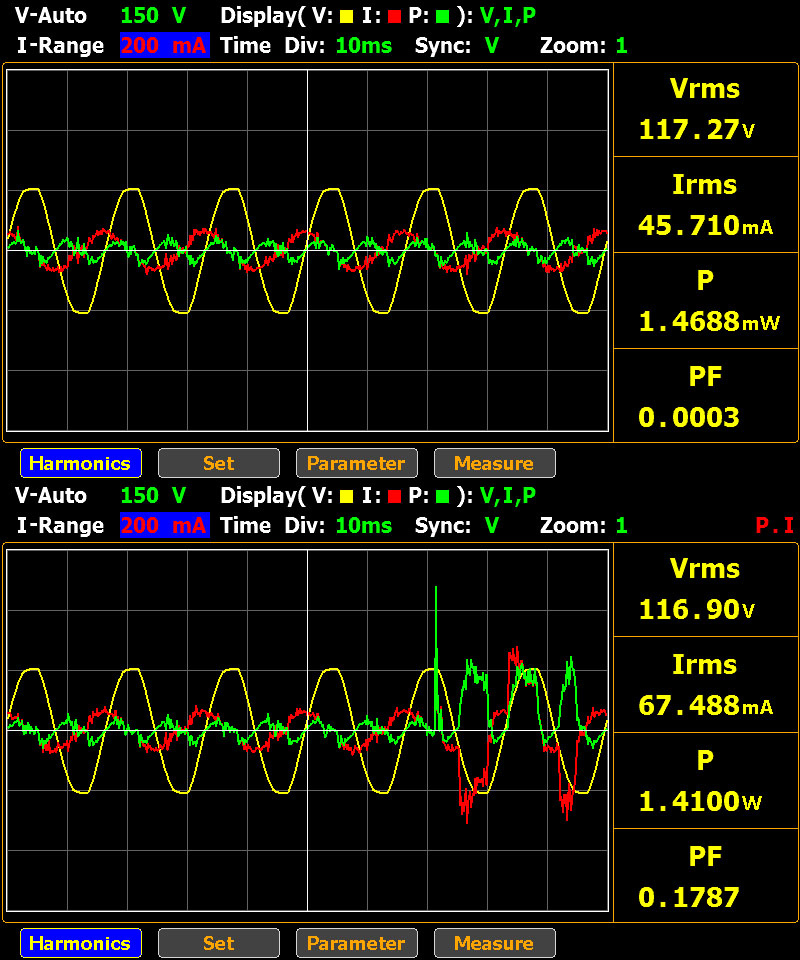

▼接上電源，未接任何裝置下消耗功率最低1.46mW，最高1.41W

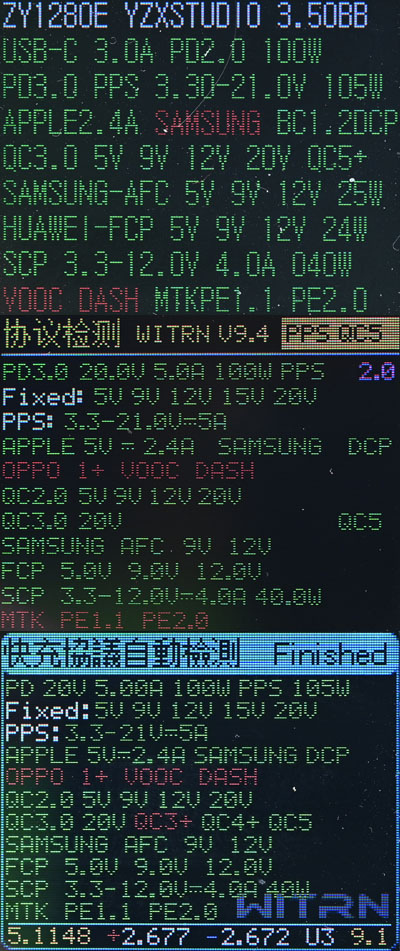

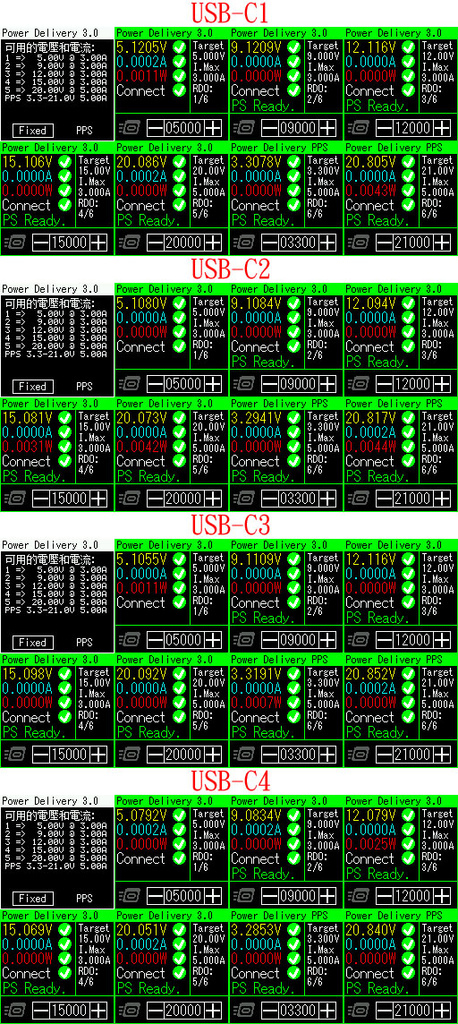

▼PD1/PD2/PD3/PD4單獨使用時充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC4、QC5、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2DCP、MTK PE1.1/2.0
▼PD1/PD2/PD3/PD4單獨使用並搭配5A線材，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/5A，PPS檔提供3.3V-21V/5A

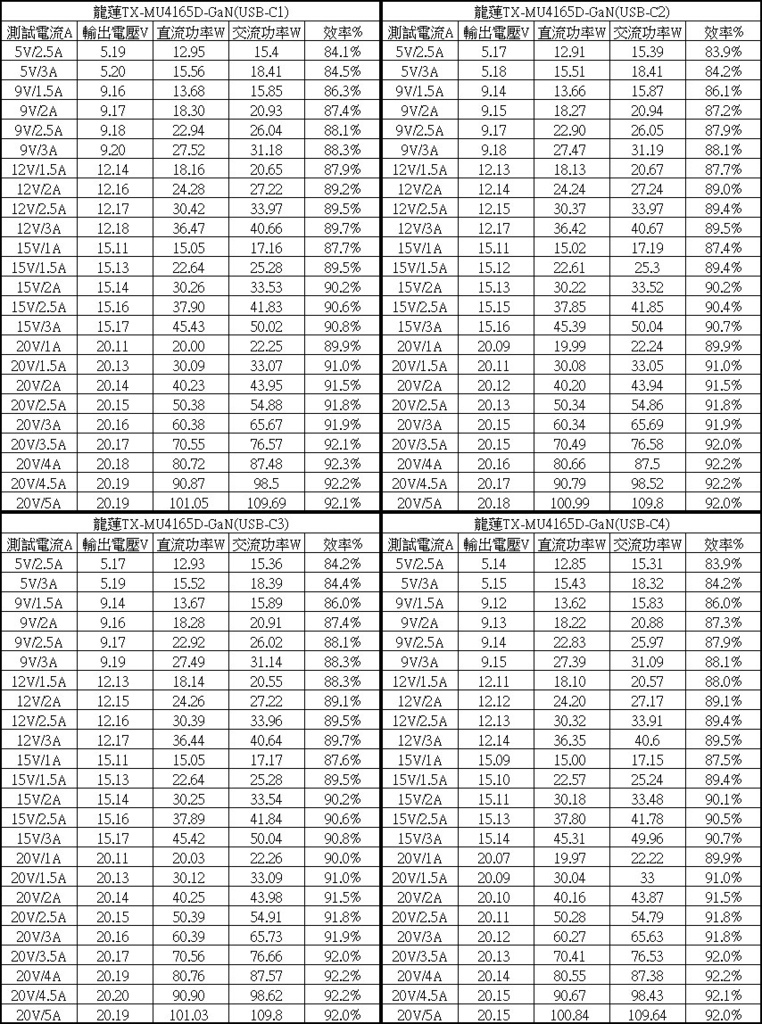

▼PD1/PD2/PD3/PD4單獨使用下各組輸出轉換效率表，整體輸出轉換效率在83.9%至92.3%之間

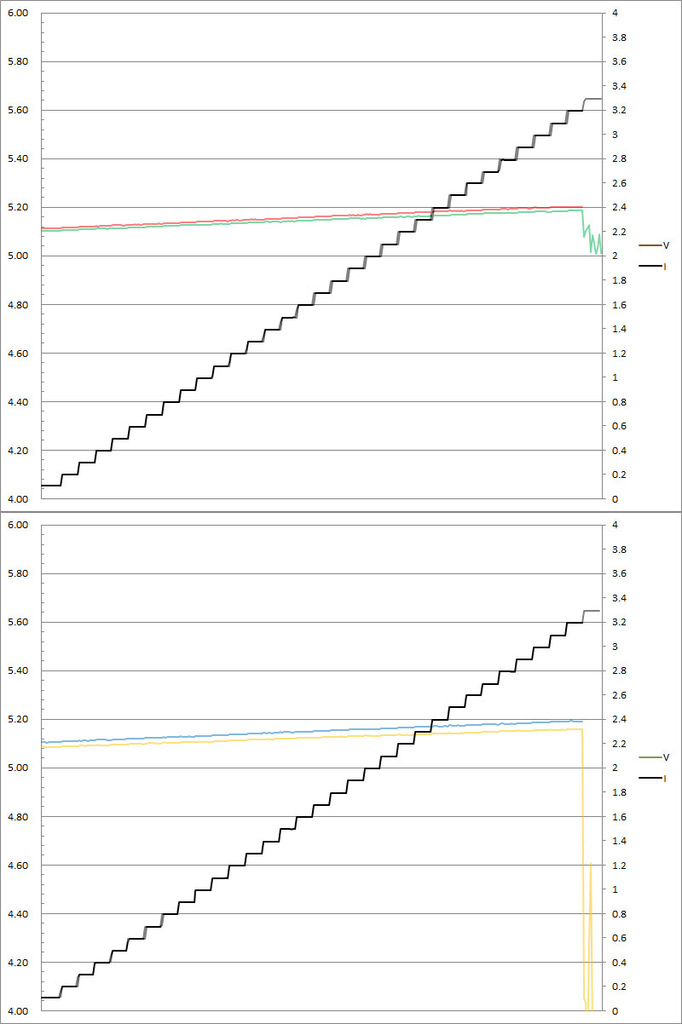

▼PD1(紅)/PD2(綠)/PD3(藍)/PD4(黃)搭配5A線材的固定檔5V輸出負載測試，隨著電流增加，輸出電壓上升，PD1/PD3輸出電流超過3.2A截止；PD2/PD4輸出電流超過3.2A壓降，超過3.3A截止

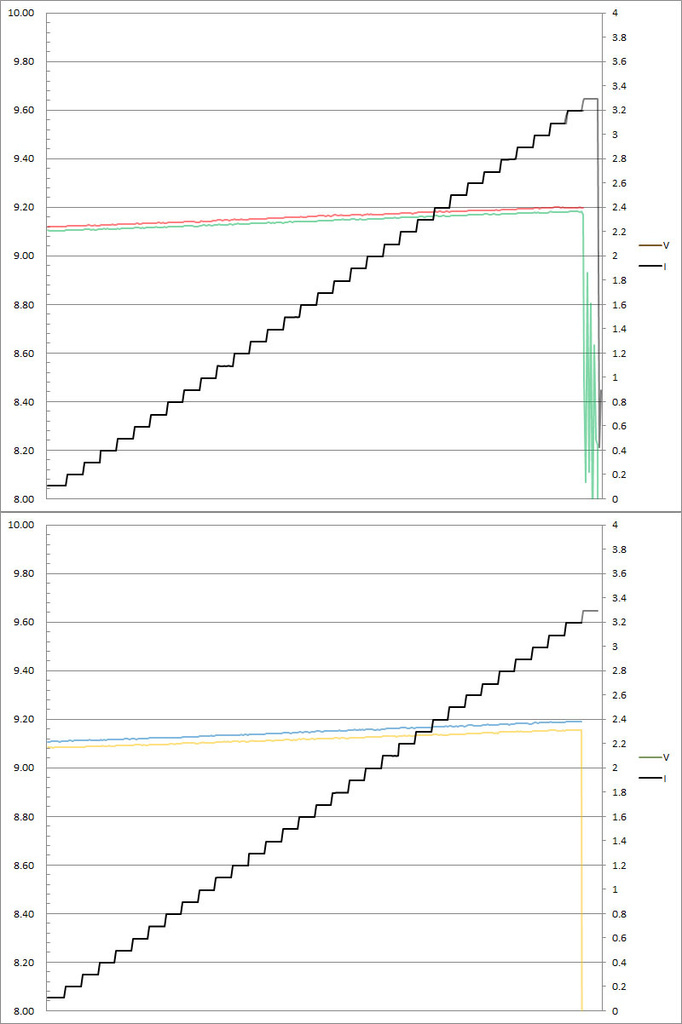

▼PD1(紅)/PD2(綠)/PD3(藍)/PD4(黃)搭配5A線材的固定檔9V輸出負載測試，隨著電流增加，輸出電壓上升，PD1/PD3輸出電流超過3.2A截止；PD2/PD4輸出電流超過3.2A壓降，超過3.3A截止

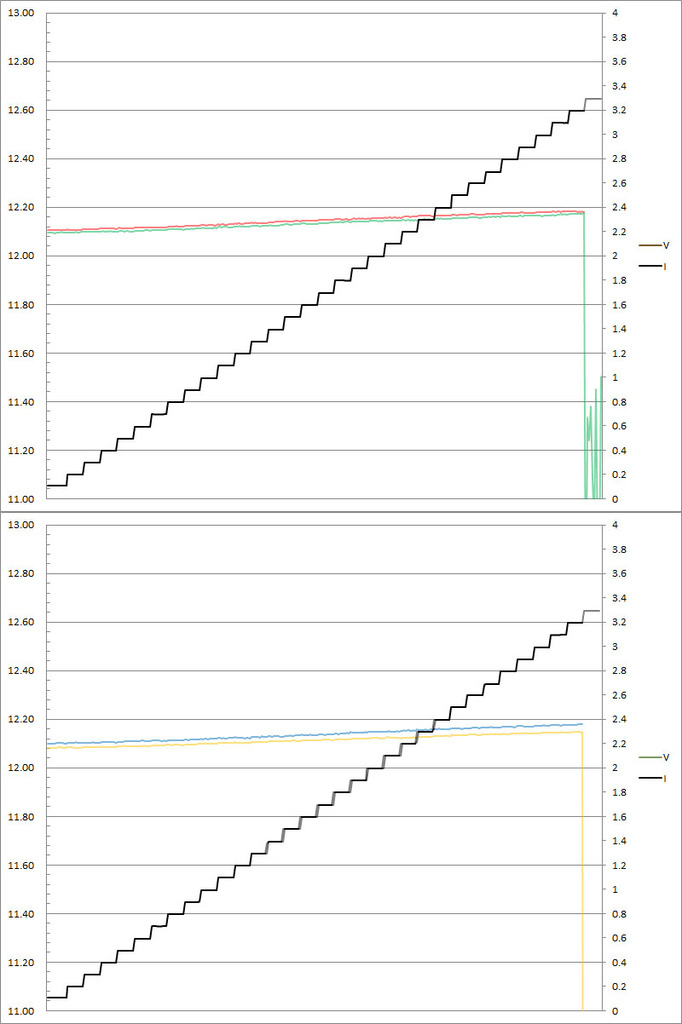

▼PD1(紅)/PD2(綠)/PD3(藍)/PD4(黃)搭配5A線材的固定檔12V輸出負載測試，隨著電流增加，輸出電壓上升，PD1/PD3輸出電流超過3.2A截止；PD2/PD4輸出電流超過3.2A壓降，超過3.3A截止

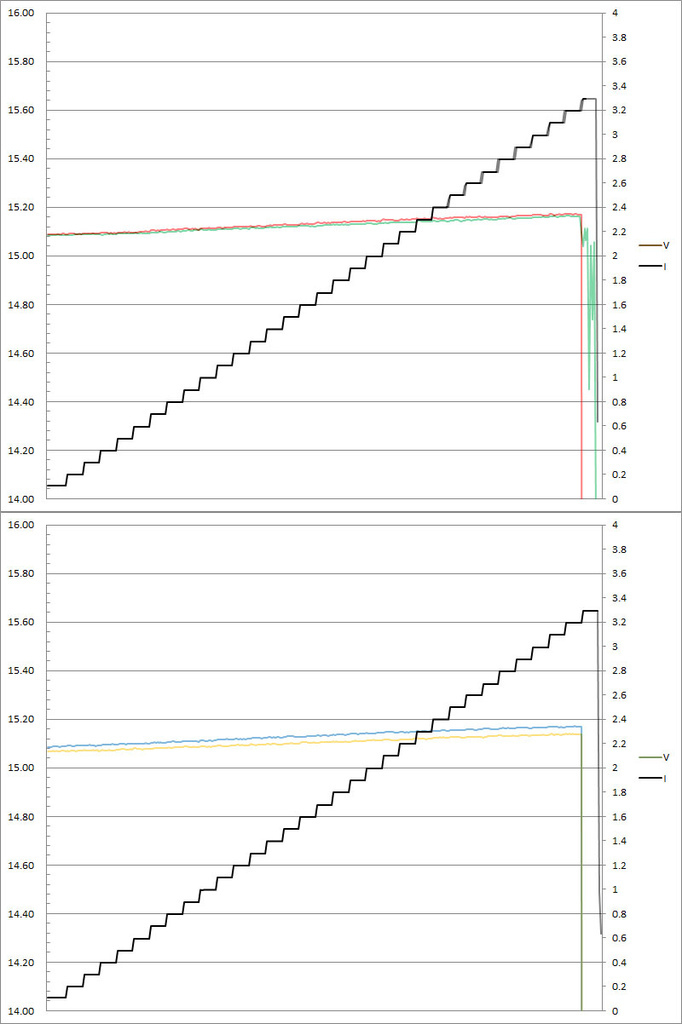

▼PD1(紅)/PD2(綠)/PD3(藍)/PD4(黃)搭配5A線材的固定檔15V輸出負載測試，隨著電流增加，輸出電壓上升，PD1/PD2/PD3/PD4輸出電流超過3.2A壓降，超過3.3A截止

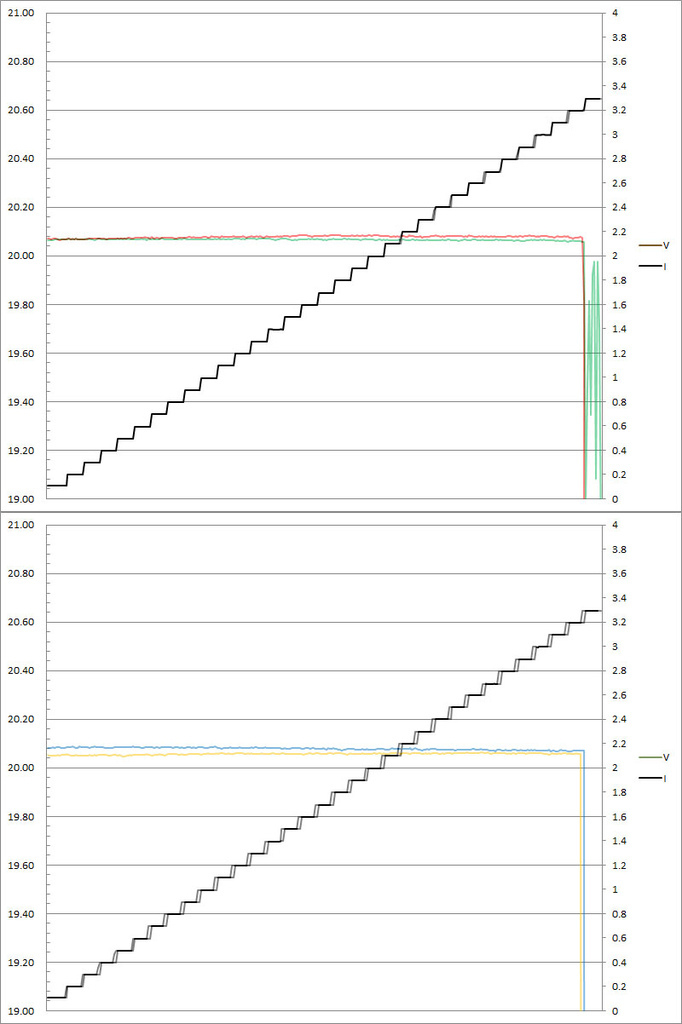

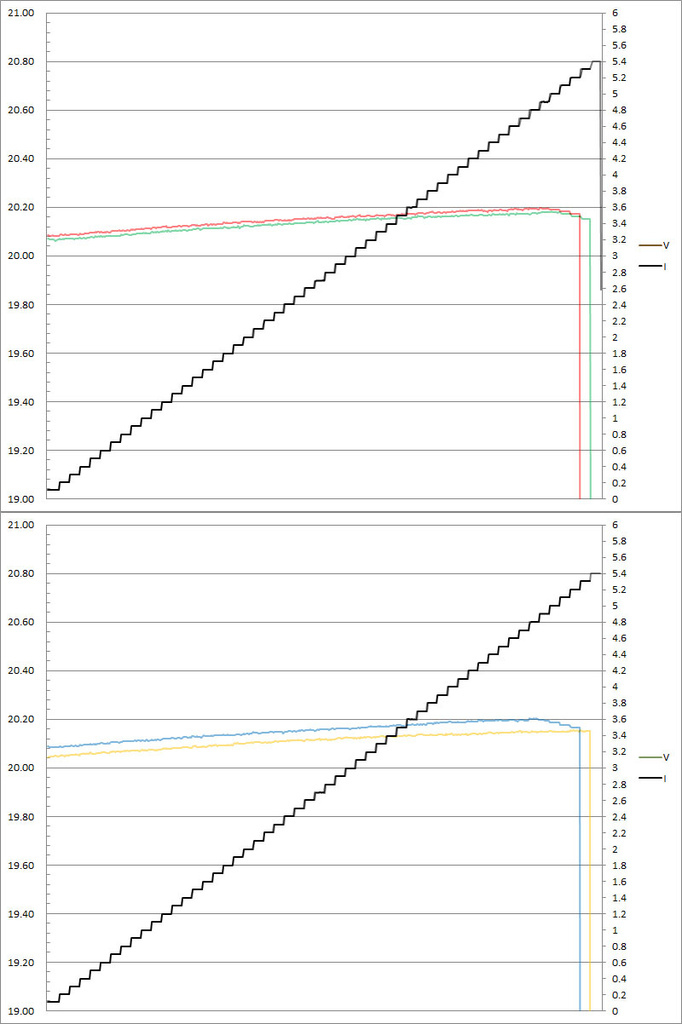

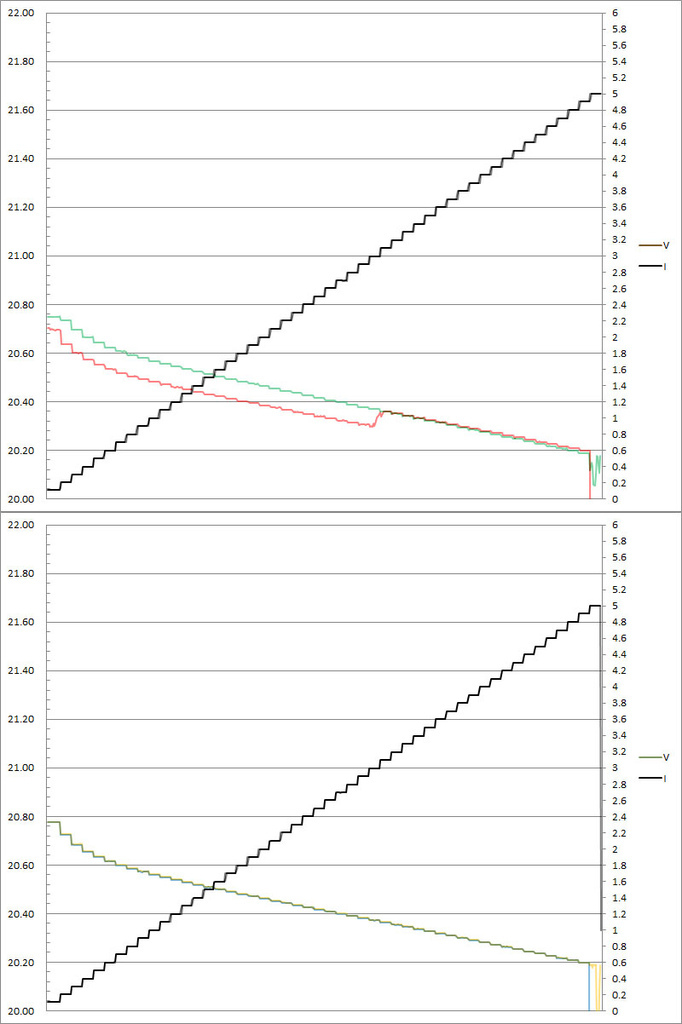

▼PD1(紅)/PD2(綠)/PD3(藍)/PD4(黃)搭配5A線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓上升，PD1/PD3輸出電流超過5.2A壓降，超過5.3A截止；PD2/PD4輸出電流超過5.3A壓降，超過5.4A截止

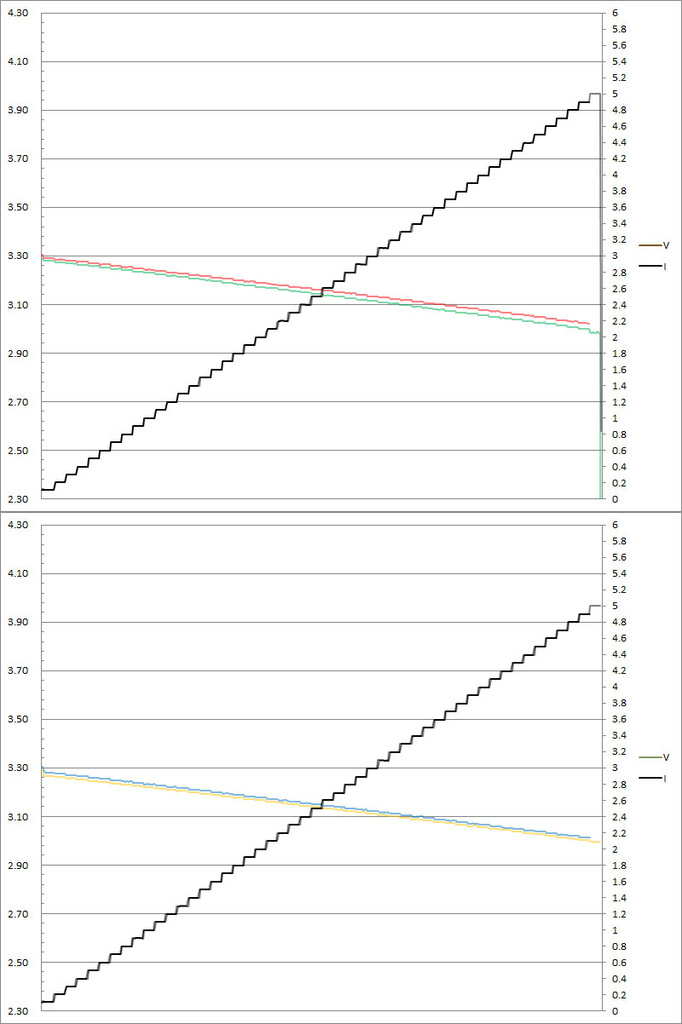

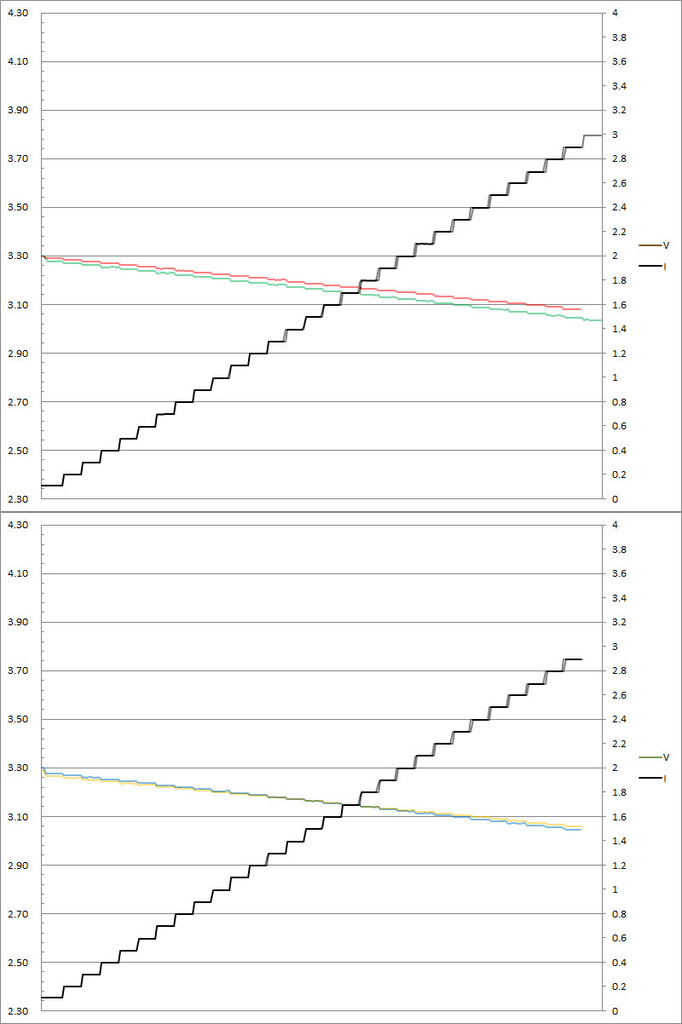

▼PD1(紅)/PD2(綠)/PD3(藍)/PD4(黃)搭配5A線材的PPS檔3.3V輸出負載測試，隨著電流增加，輸出電壓下降，PD1/PD3輸出電流超過4.9A截止；PD2/PD4輸出電流超過5A截止
▼PD1(紅)/PD2(綠)/PD3(藍)/PD4(黃)搭配5A線材的PPS檔21V輸出負載測試，隨著電流增加，輸出電壓下降，PD1/PD2/PD3/PD4輸出電流超過4.9A壓降，超過5A截止

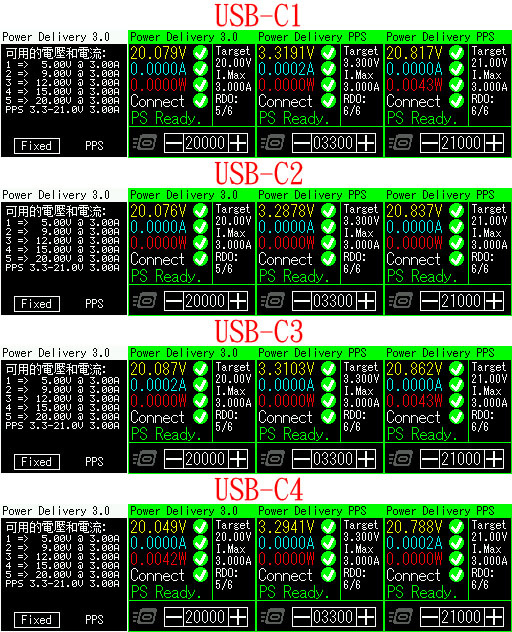

▼PD1/PD2/PD3/PD4單獨使用並搭配3A線材，固定檔20V及PPS檔最高電流降至3A

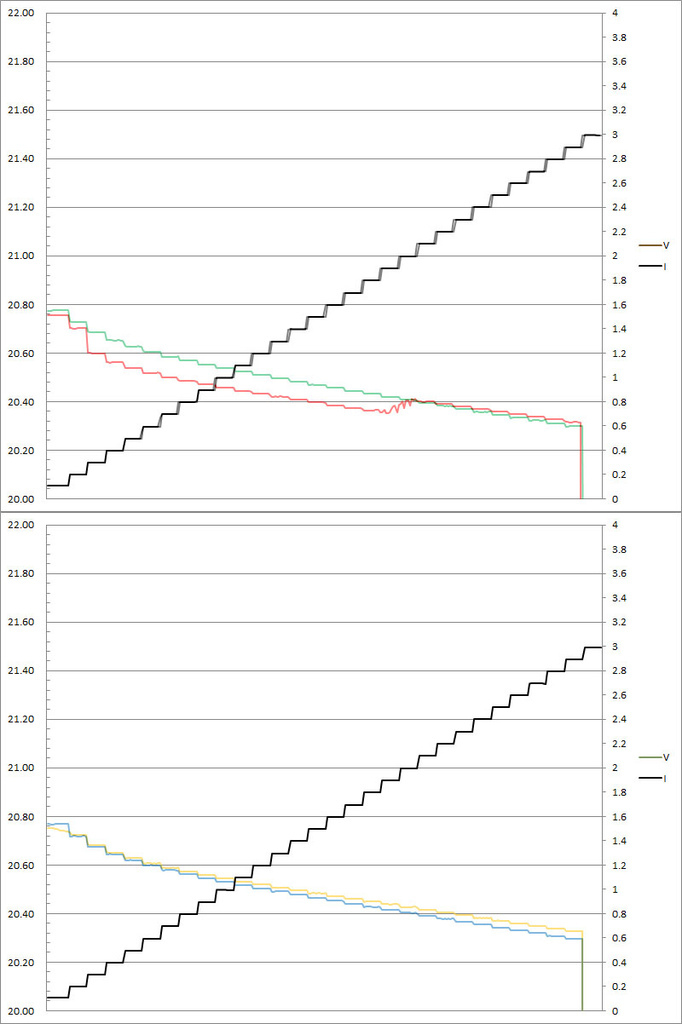

▼PD1(紅)/PD2(綠)/PD3(藍)/PD4(黃)搭配3A線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓無明顯變化，PD1/PD2/PD3/PD4輸出電流超過3.2A壓降，超過3.3A截止
▼PD1(紅)/PD2(綠)/PD3(藍)/PD4(黃)搭配3A線材的PPS檔3.3V輸出負載測試，隨著電流增加，輸出電壓下降，PD1/PD3/PD4輸出電流超過2.9A截止；PD2輸出電流超過3A截止
▼PD1(紅)/PD2(綠)/PD3(藍)/PD4(黃)搭配3A線材的PPS檔21V輸出負載測試，隨著電流增加，輸出電壓下降，PD1/PD2/PD3/PD4輸出電流超過2.9A壓降，超過3A截止
▼PD1於5V/9V/12V/15V/20V各輸出電流漣波
▼使用任意2個輸出時，分配100W+60W，分配到60W的輸出埠固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/3A，PPS檔提供3.3V-11V/5A
▼使用PD1+PD2+PD3/PD4共3個輸出時，分配60W(PD1)+60W(PD2)+45W(PD3/PD4)，分配到45W的輸出埠固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A，PPS檔提供3.3V-11V/4A
▼使用PD1/PD2+PD3+PD4共3個輸出時，分配100W(PD1/PD2)+30W(PD3)+30W(PD4)，分配到30W的輸出埠固定檔提供5V/3A、9V/3A、12V/2.5A、15V/2A、20V/1.5A，PPS檔提供3.3V-11V/2.75A

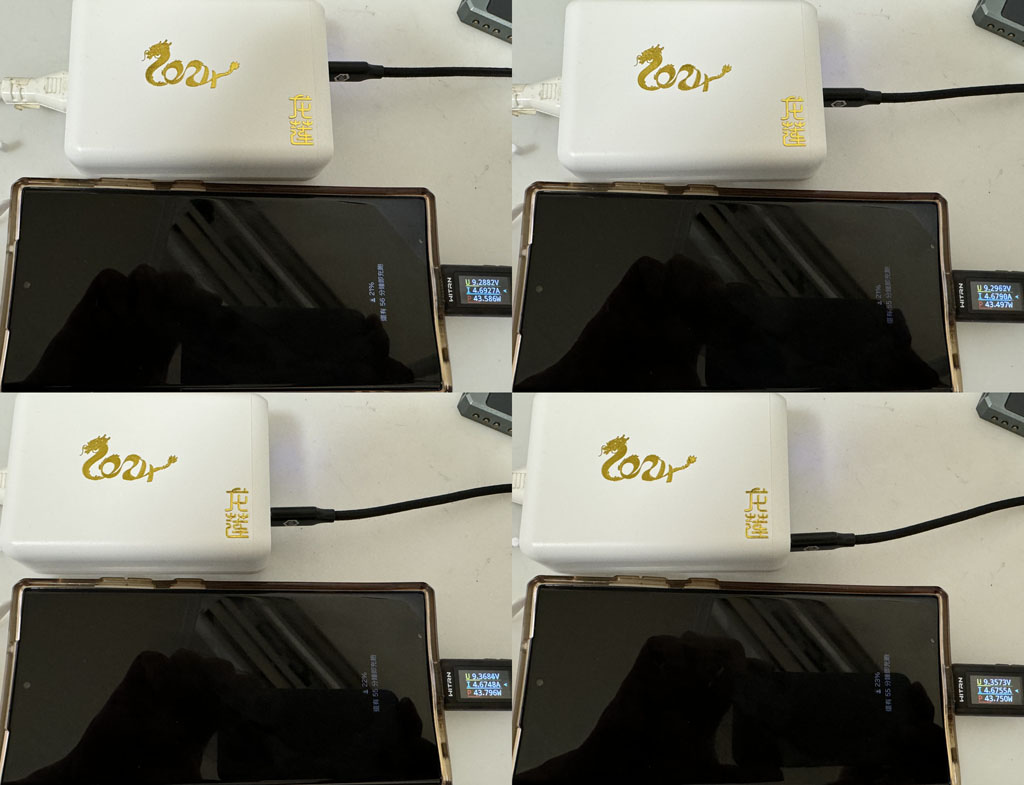

▼使用5A線材連接三星S23 Ultra，於低電量下可觸發超快速充電2.0的45W充電
▼多裝置插拔時功率分配影片：

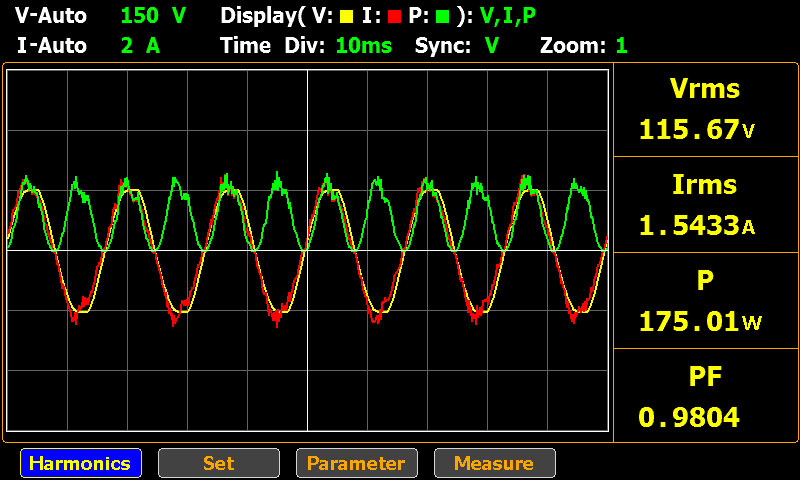

▼PD1輸出100W， PD4輸出60W的輸入交流電壓/電流/功率波形如下圖所示，此時功率因數大於0.98，整體轉換效率91.6%

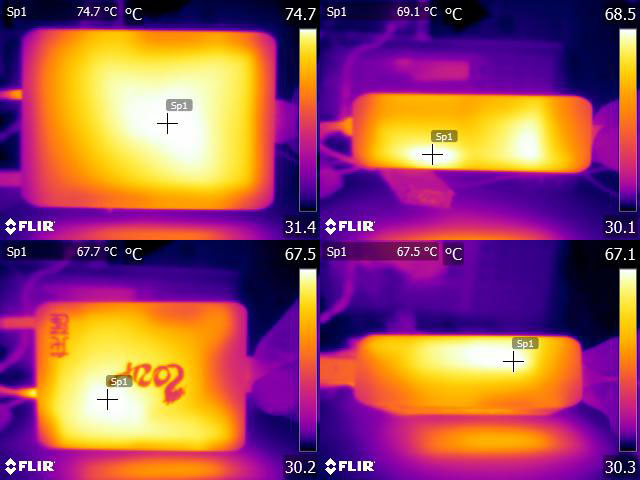

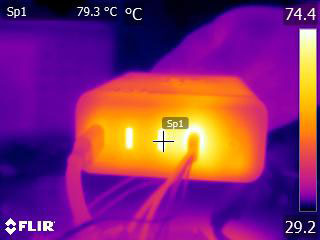

▼PD1輸出100W，PD4輸出60W一小時後充電器的紅外線熱影像圖
▼PD1輸出100W，PD4輸出60W一小時後連接埠的紅外線熱影像圖
測試總結：
◆4個USB-C輸出，自動偵測主流快充協議
◆本體配置IEC320 C8插座，隨附US插頭電源線
◆隨附2條支援PD3.1 EPR 240W的USB-C to USB-C充電傳輸線
◆空載下功耗最低1.46mW，最高1.41W。各輸出組中最高效率92.3%，最低效率83.9%
◆各埠的固定組5V/9V/12V/15V/20V輸出帶小幅補償
◆具備功率因數修正，輸出功率大於18W時功率因數大於0.8，輸出功率大於36W時功率因數大於0.9，輸出功率大於68W時功率因數大於0.95
◆使用3A線材時，固定組20V及PPS組會改變最高電流門檻。電流超額時會截止輸出，具備過電流保護
◆單埠使用時均可輸出100W，任意雙埠使用時會分配100W+60W，三埠使用時會依照所選連接埠不同分配60W+60W+45W或100W+30W+30W，四埠使用時會分配60W+45W+30W+30W。插上/拔除裝置時不會斷電(影片中的USB電壓電流表螢幕沒有熄滅再亮起)，裝置會直接改用新的電壓電流組並動態調整充電功率
◆雖然輸入標示AC200-240V，不過在AC110V環境下仍可正常完成上面所有測試
報告完畢，謝謝收看
