特色:
●具備3個Type-C及1個USB-A輸出,自動偵測主流快充協議,C1/C2支援PD3.1 EPR,單埠最大輸出28V/5A 140W,C3單埠最大輸出100W,A單埠最大輸出18W
●採用GaN氮化鎵功率元件
●插頭可折疊,方便攜帶,並隨附專用交流延長線、UK轉換插頭、AU轉換插頭、EU轉換插頭、DE/KR轉換插頭
●隨附支援PD3.1 EPR 240W電力傳輸USB-C to USB-C充電傳輸線
規格:
型號:F150-3C1A
交流輸入:AC100-240V,2A,50/60Hz
USB-C1/C2輸出:5V/3A、9V/3A、12V/3A、15V/3A、20V/5A、28V/5A,PPS 3.3V-20V/5A,最大140W
USB-C3輸出:5V/3A、9V/3A、12V/3A、15V/3A、20V/5A,PPS 3.3V-20V/3A,最大100W
USB-A輸出:5V/3A、9V/2A、12V/1.5A,最大18W
最大輸出功率:150W

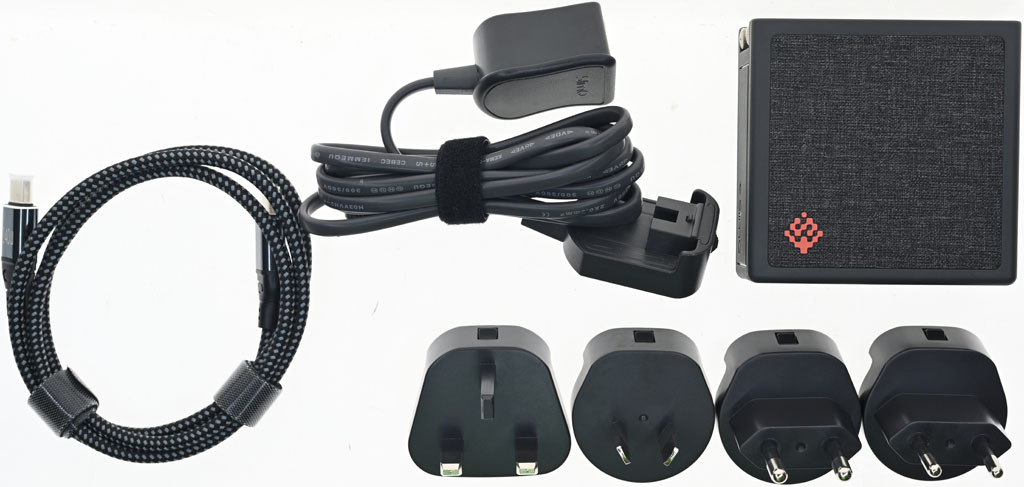

▼USB-C to USB-C充電傳輸線、專用交流延長線、充電器、UK轉換插頭、AU轉換插頭、DE/KR轉換插頭、EU轉換插頭
▼充電器外觀

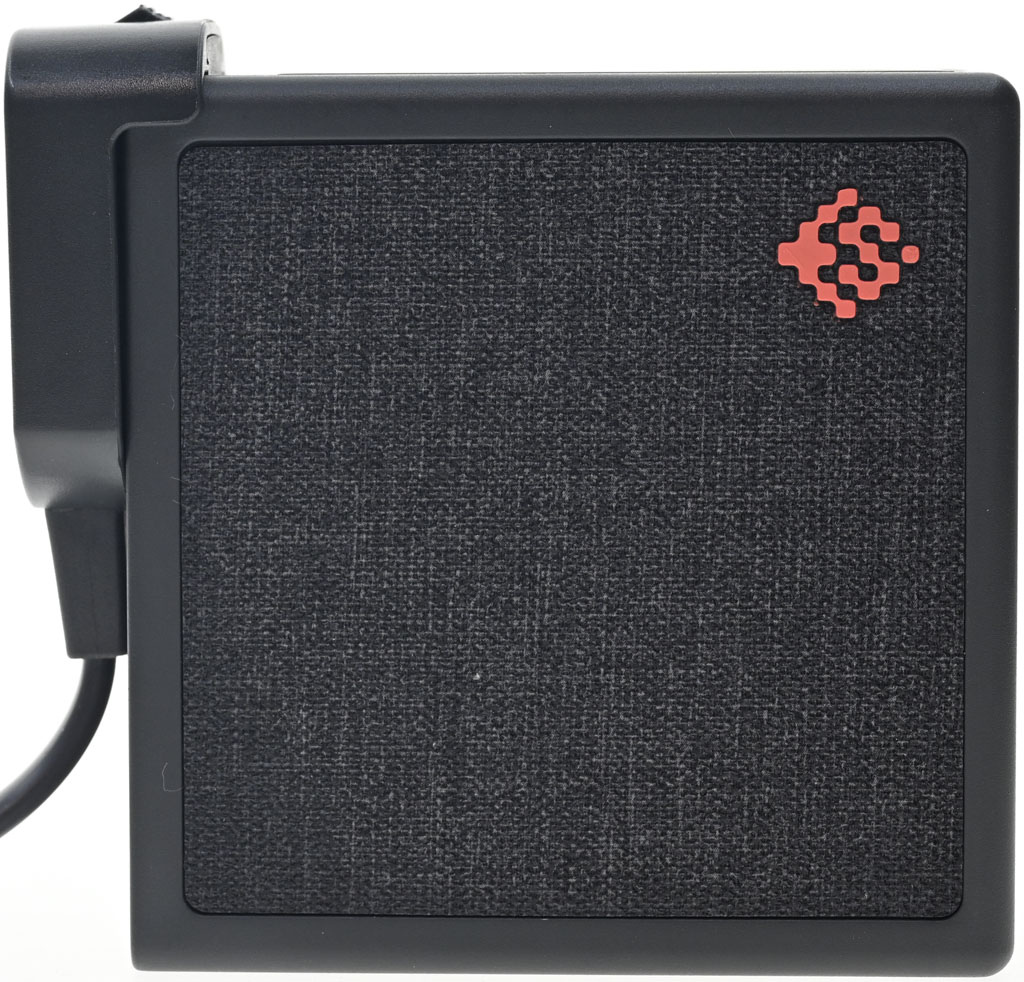

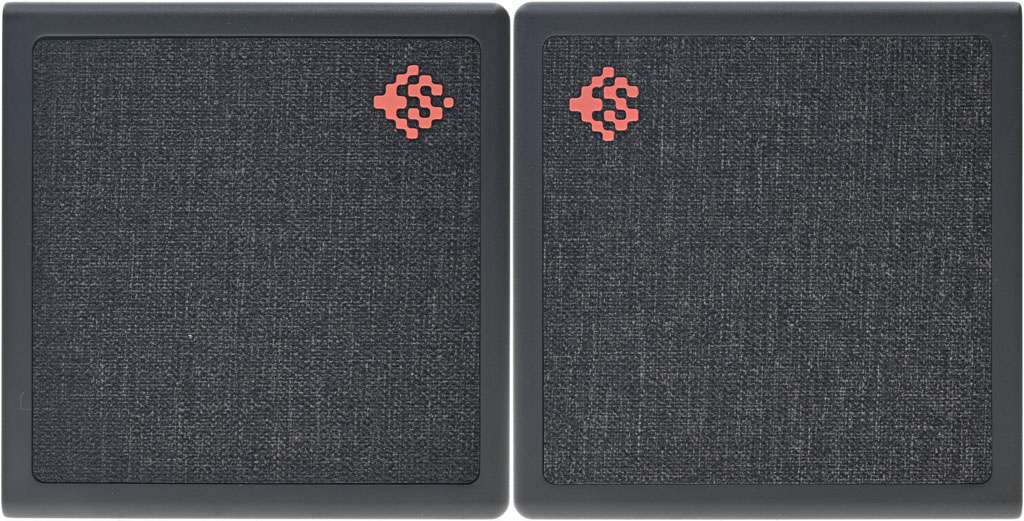

▼充電器2個面積較大的側面外殼有類絨布表面及商標

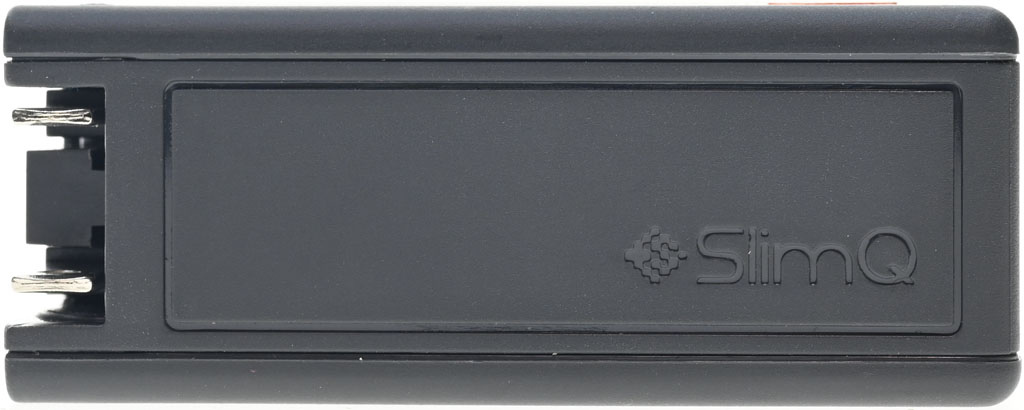

▼充電器面積較小的側面外殼有商標及SlimQ字樣

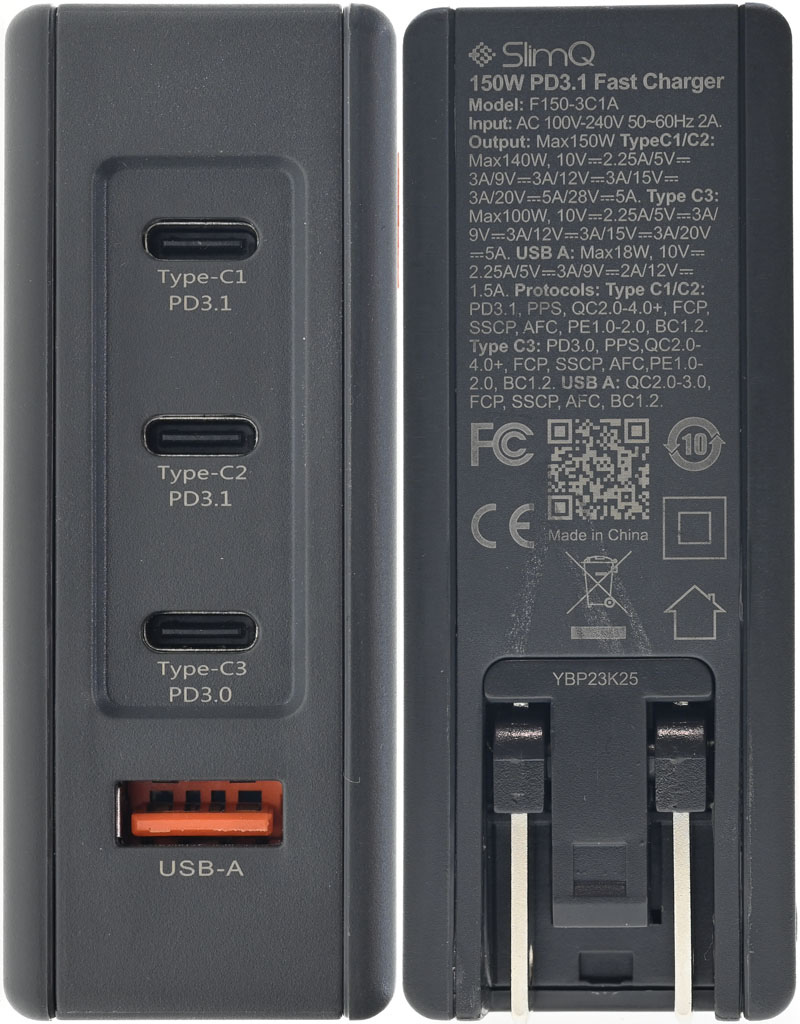

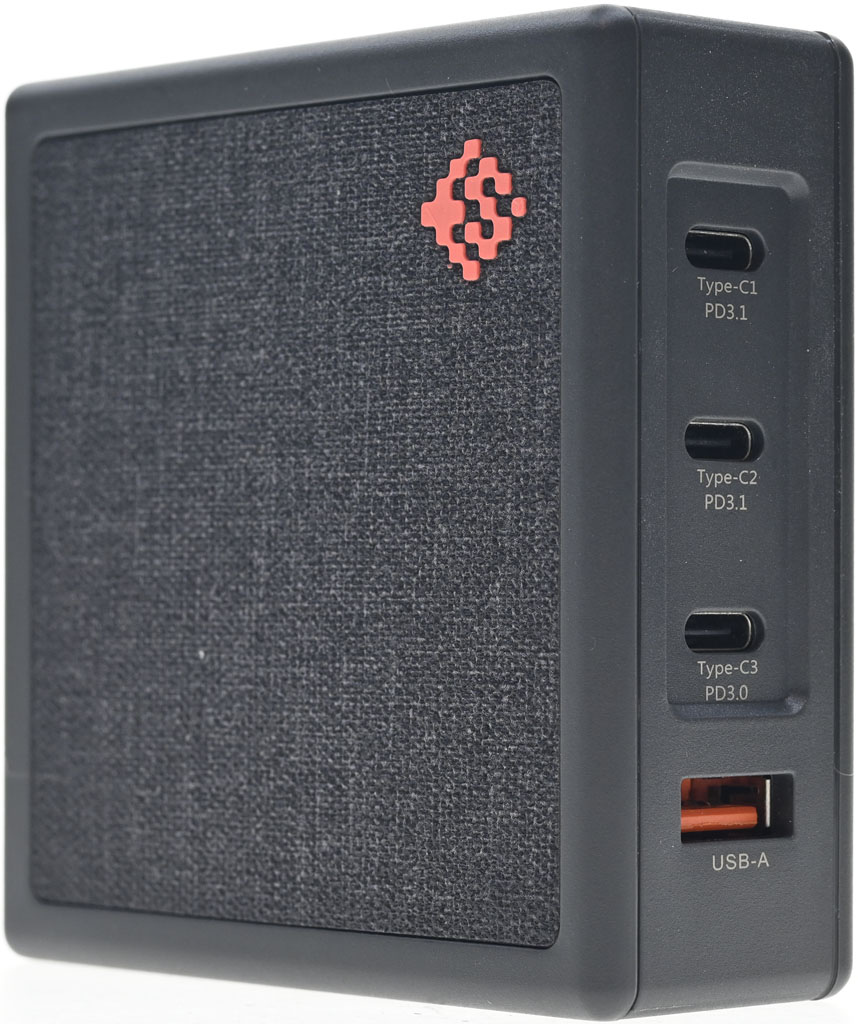

▼充電器頂部有3個Type-C及1個USB-A輸出埠,並標示輸出埠編號及支援PD版本。底部印上商標、SlimQ字樣、產品名稱、型號、輸入/輸出規格、支援協議、認證標誌、QR碼、產地(中國)

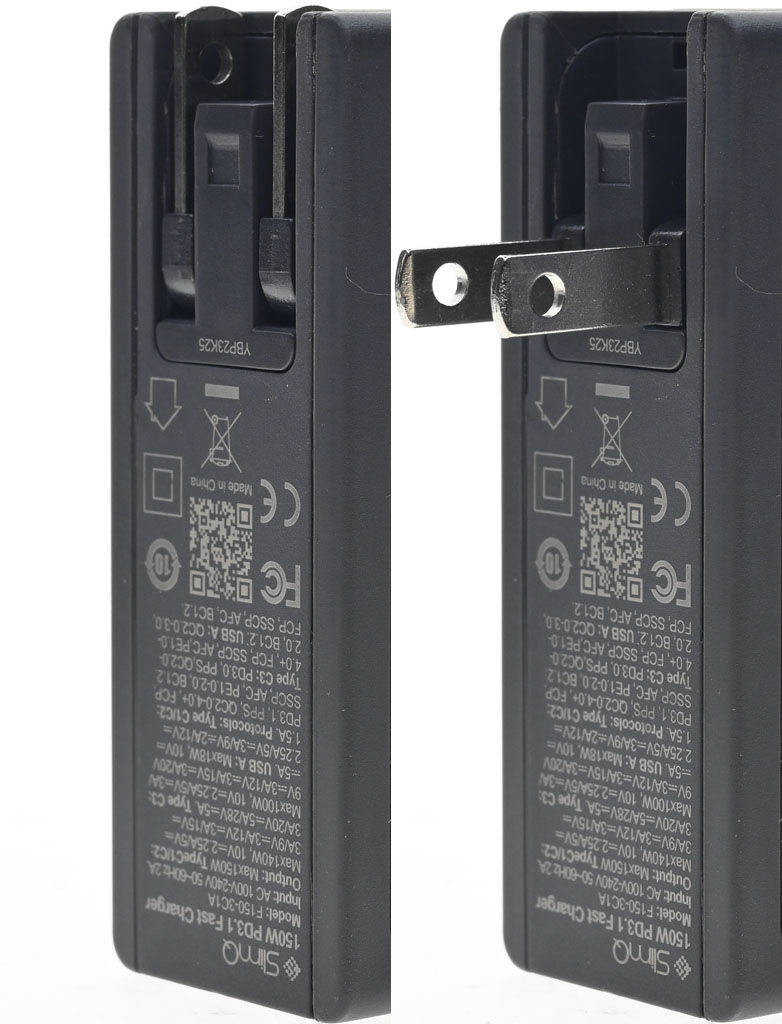

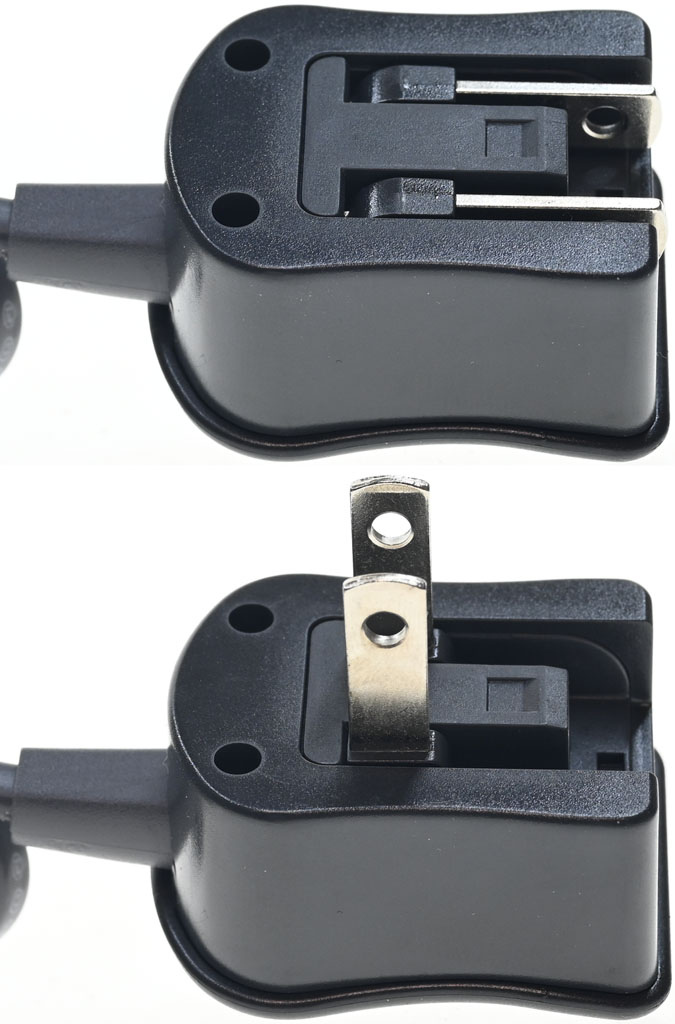

▼充電器插頭採可摺疊設計

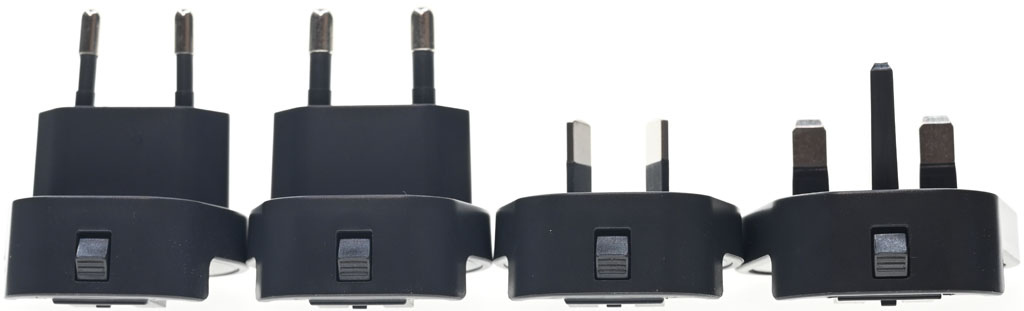

▼由左至右為EU轉換插頭、DE/KR轉換插頭、AU轉換插頭、UK轉換插頭,上面有解除鎖定開關

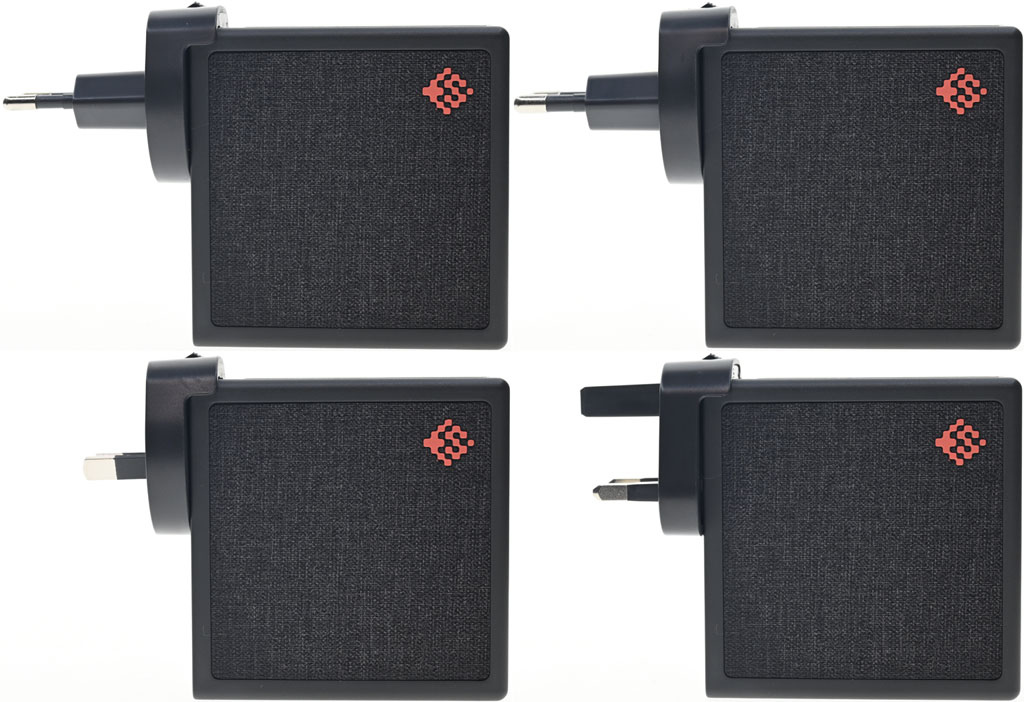

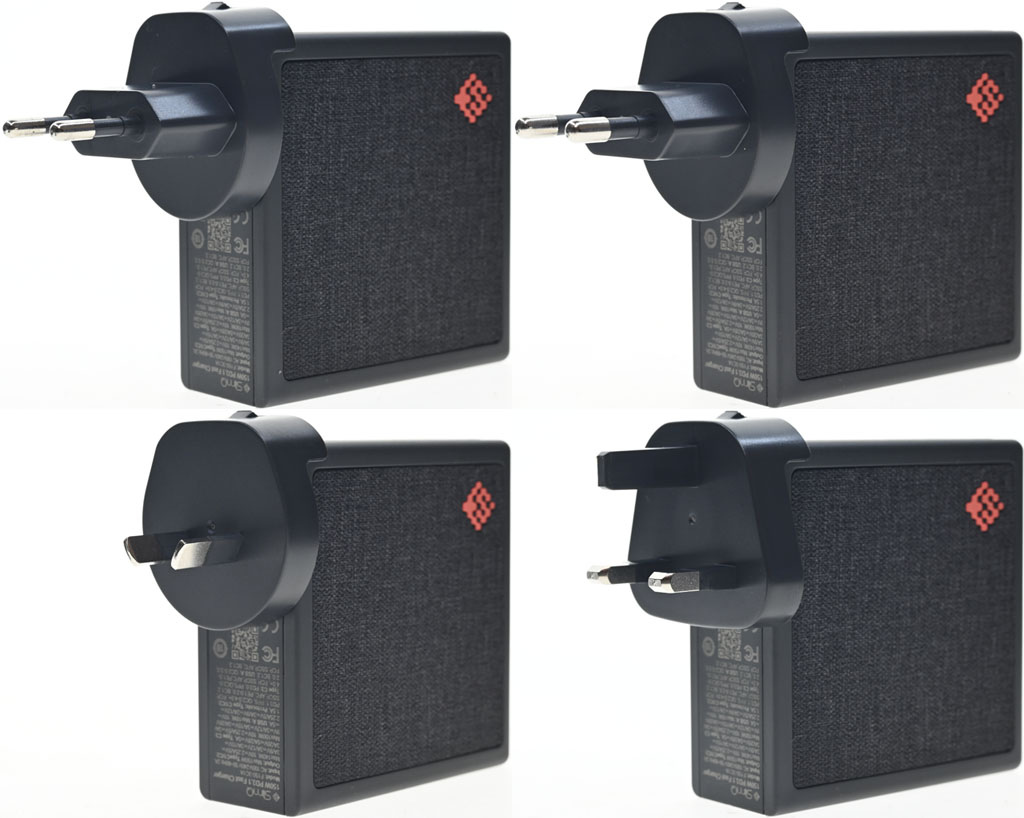

▼充電器安裝EU轉換插頭(左上)、DE/KR轉換插頭(右上)、AU轉換插頭(左下)、UK轉換插頭(右下)示意圖
▼充電器安裝EU轉換插頭(左上)、DE/KR轉換插頭(右上)、AU轉換插頭(左下)、UK轉換插頭(右下)側面圖
▼專用交流延長線,2×0.5mm²線路長度168公分,隨附整線固定帶

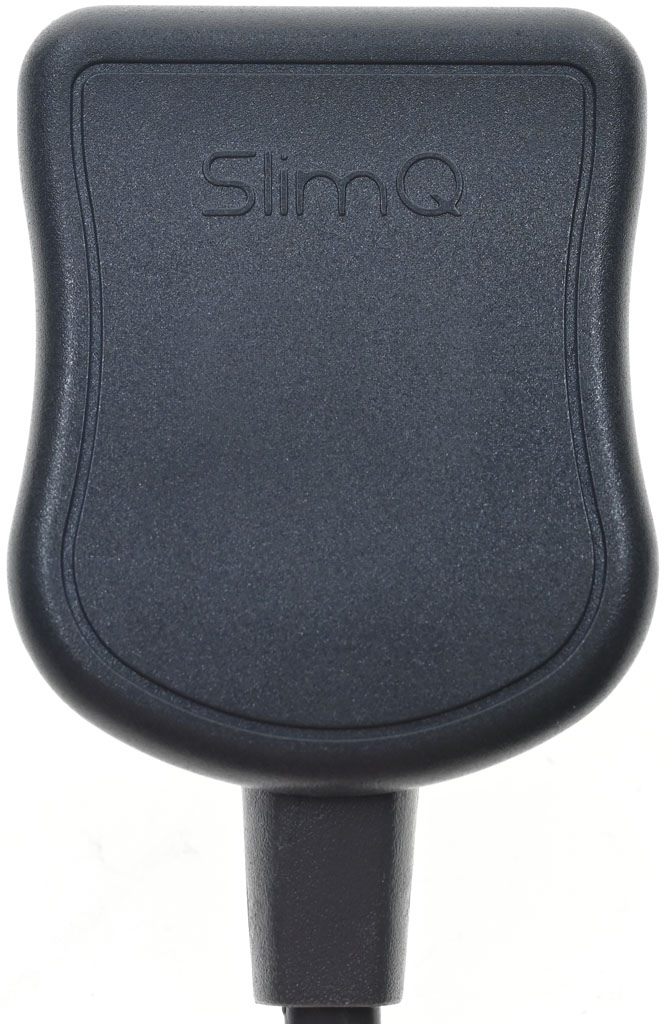

▼專用交流延長線插頭上有SlimQ字樣,尺寸53.4(含護套)/42.4(不含護套)×34.5×20.9mm

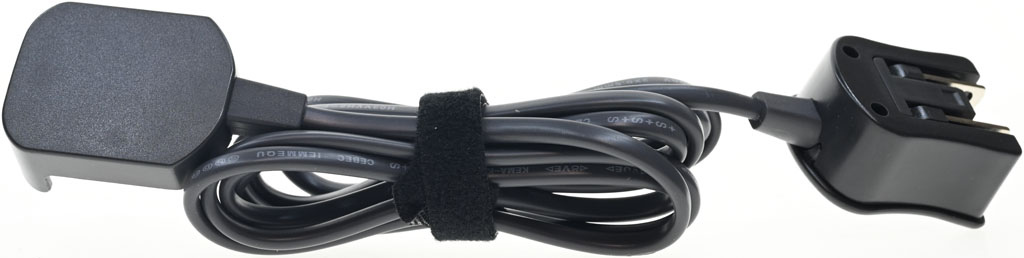

▼專用交流延長線插頭同樣採可摺疊設計,也可以安裝隨附EU轉換插頭、DE/KR轉換插頭、AU轉換插頭、UK轉換插頭
▼充電器連接專用交流延長線示意圖

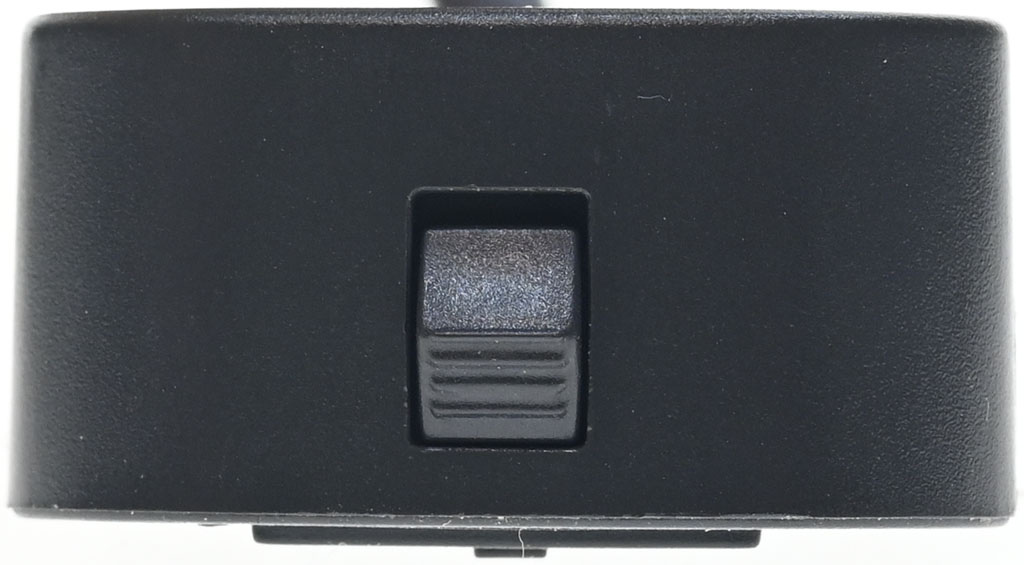

▼專用交流延長線用來連接充電器的連接器,尺寸56.4(含護套)/42.7(不含護套)×33.7×17.9(最厚處)/9.4mm(最薄處),上面有解除鎖定開關
▼USB-C to USB-C充電傳輸線,編織網包覆線路長度91公分,線路直徑4.5mm,隨附整線固定帶

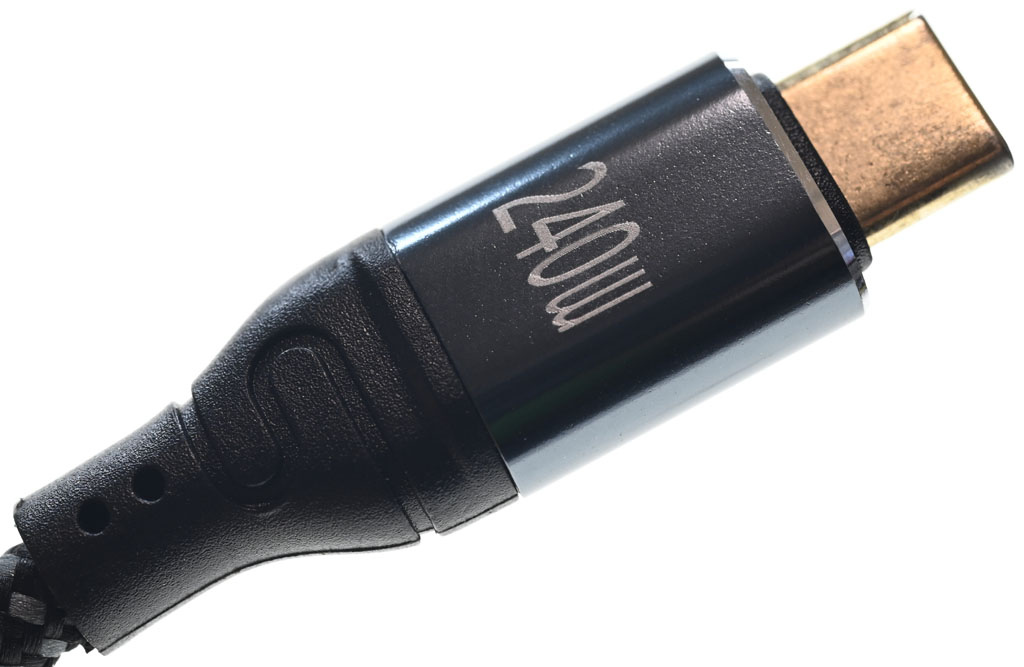

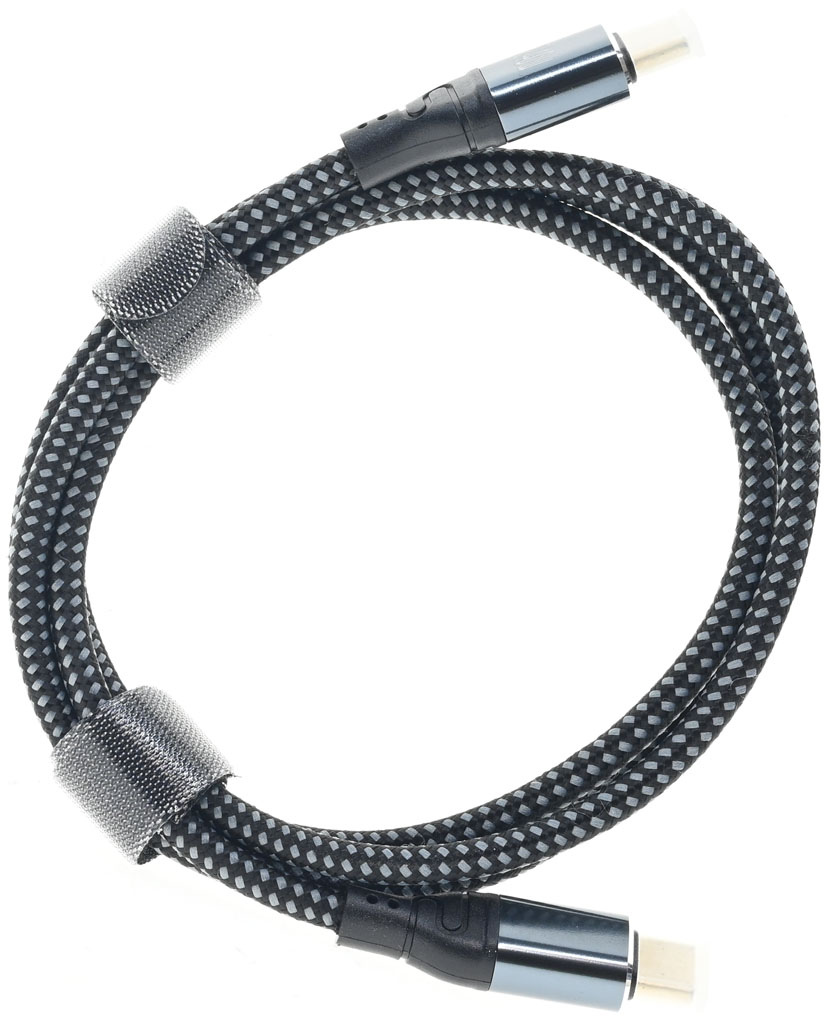

▼USB-C to USB-C充電傳輸線兩端接頭具備一體SR護套,金屬外殼上面有240W字樣,尺寸35×12.9×8.2mm

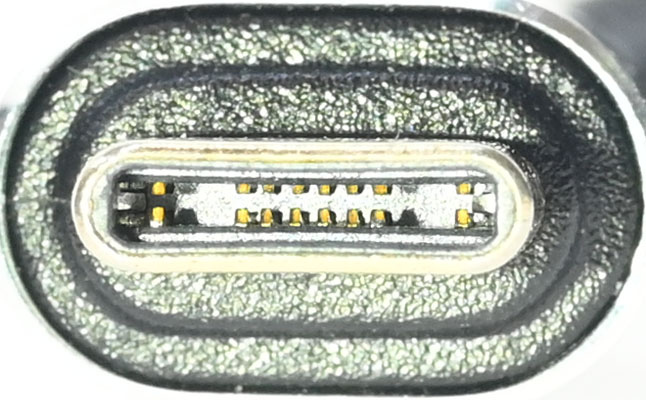

▼USB-C to USB-C充電傳輸線連接器內部針腳

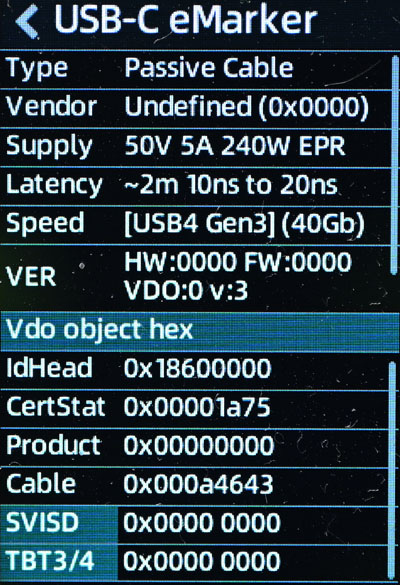

▼E-Marker資訊,電力傳輸支援PD3.1 EPR 50V/5A,雖然資料傳輸標示支援USB4 Gen3,但連接器內部沒有高速資料線針腳,只具備USB2.0傳輸能力

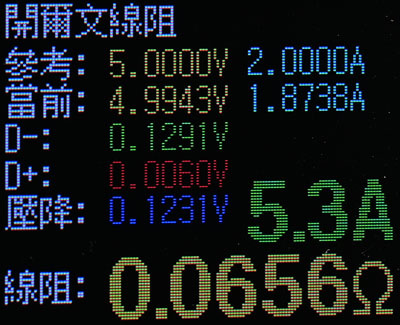

▼等效內阻0.065Ω

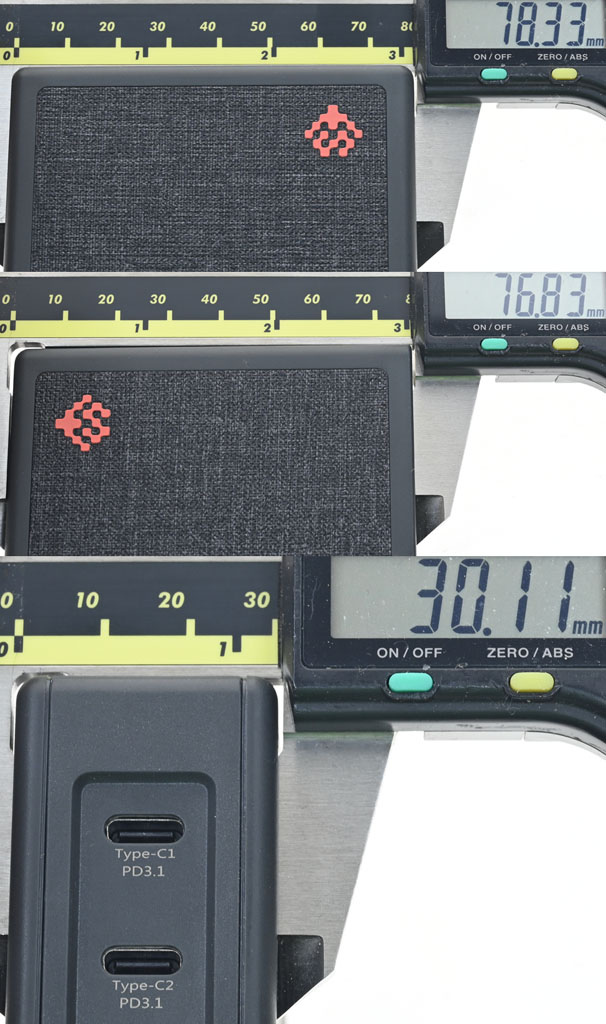

▼充電器尺寸78.3×76.8×30.1mm

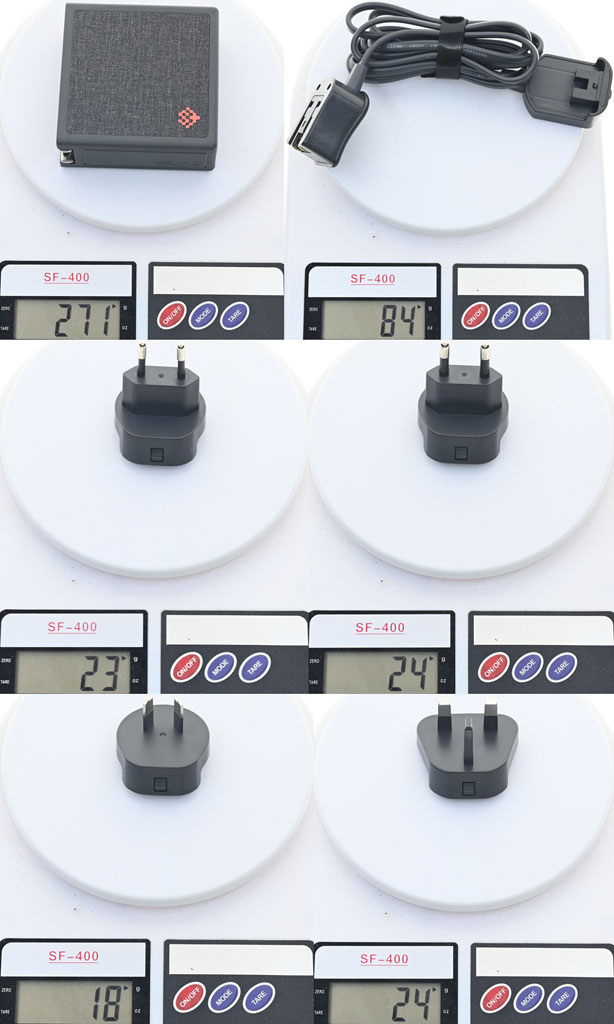

▼充電器重量271克,專用交流延長線重量84克,EU轉換插頭重量23克,DE/KR轉換插頭重量24克,AU轉換插頭重量18克,UK轉換插頭重量24克

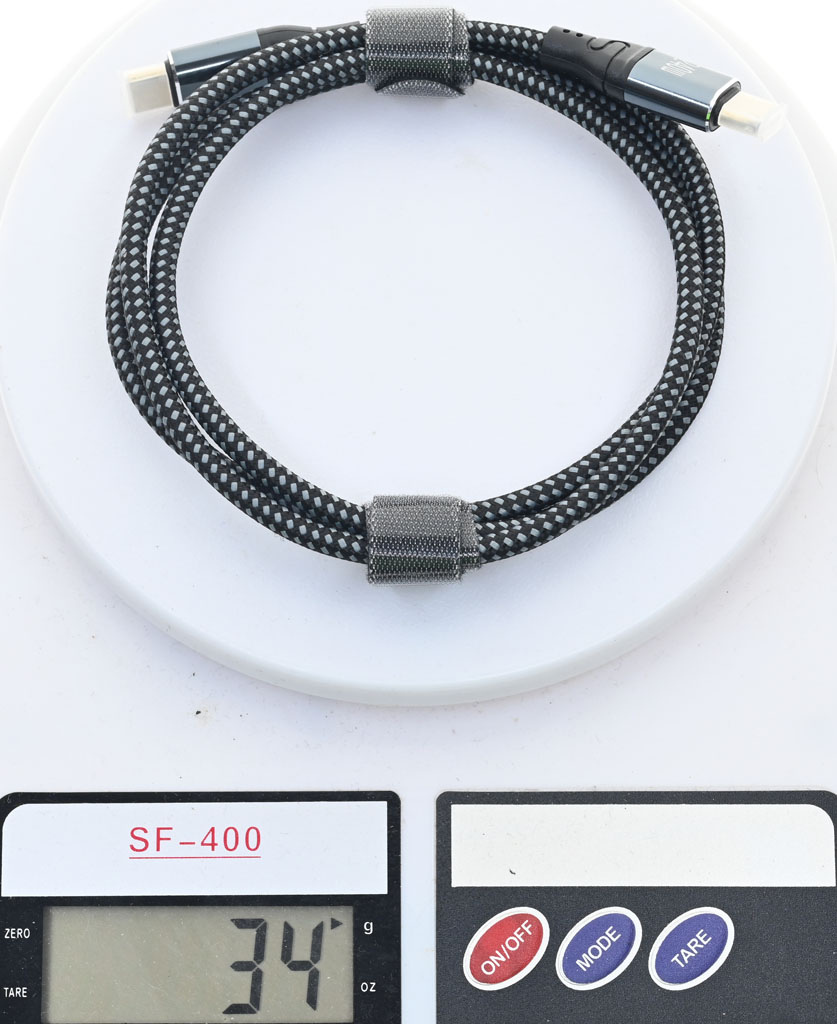

▼USB-C to USB-C充電傳輸線重量34克
支援以下輸出組合:
C1/C2:140W
C3:100W
A:18W
C1+C2:100W+45W
C1+C3:100W+45W
C2+C3:100W+45W
C1/C2/C3+A:100W(C1/C2/C3)+18W(A)
C1+C2+C3:65W(C1)+45W(C2)+45W(C3)
C1+C2+A:60W(C1)+45W(C2)+18W(A)
C1/C2+C3+A:100W(C1/C2)+22W(C3)+18W(A)
C1+C2+C3+A:60W(C1)+45W(C2)+22W(C3)+18W(A)

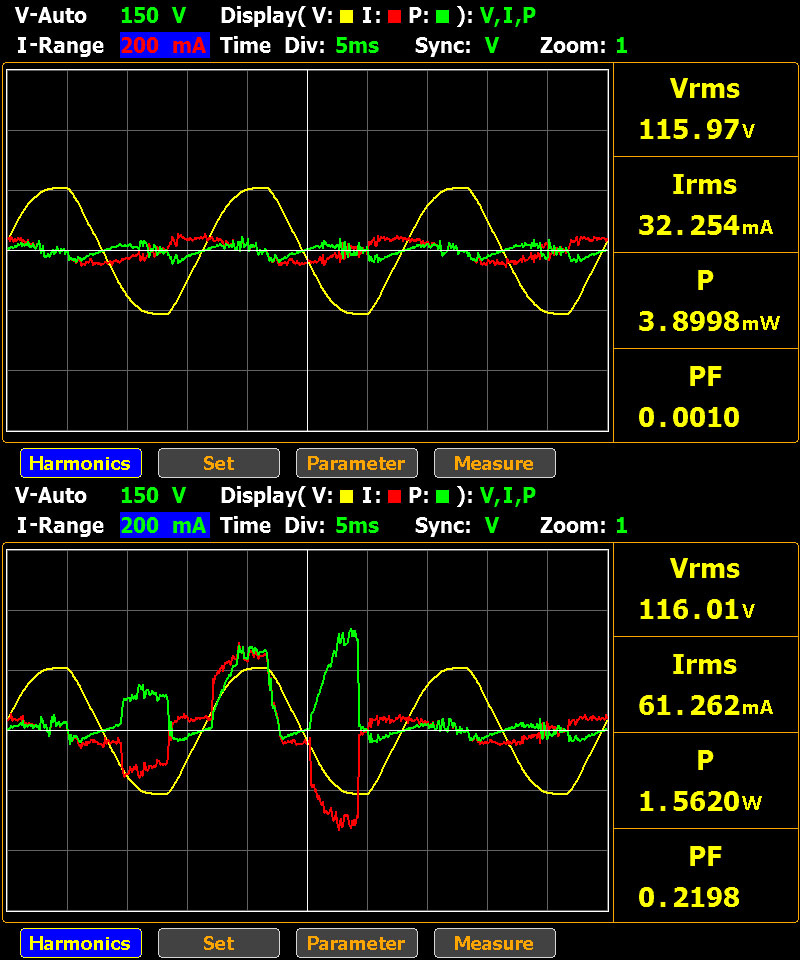

▼接上電源,未接任何裝置下消耗功率最低3.89mW,最高1.56W

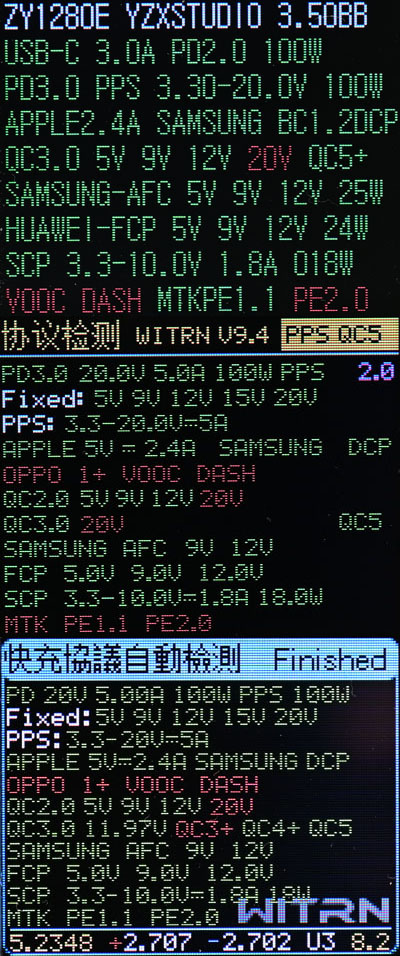

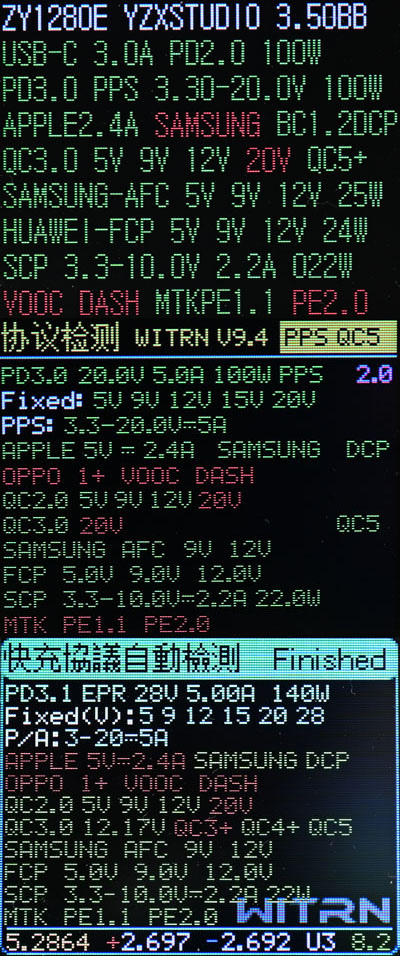

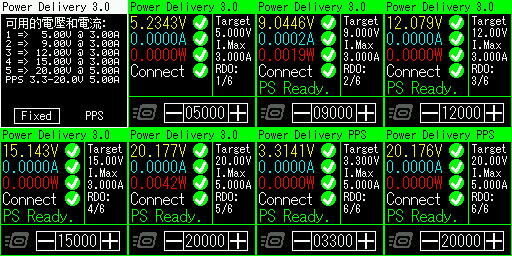

▼C1/C2單獨使用時充電定義支援PD2.0/3.0、PD3.1 EPR、PPS、QC2.0/3.0、QC4、QC5、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2DCP、MTK PE

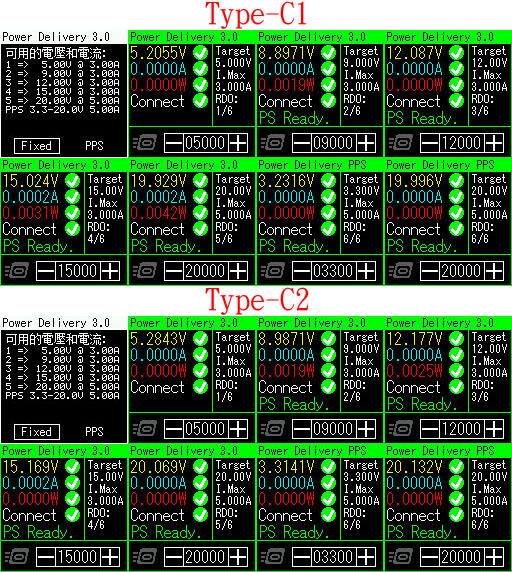

▼C1/C2單獨使用並搭配5A線材,固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/5A,PPS檔提供3.3V-20V/5A

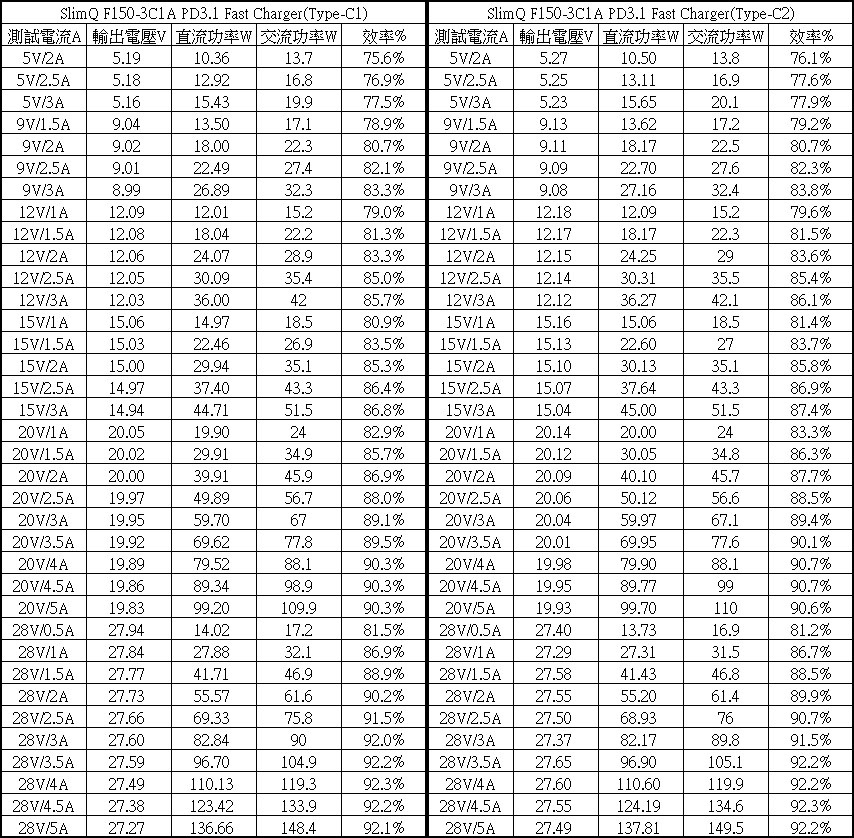

▼C1/C2單獨使用下各組輸出轉換效率表,整體輸出轉換效率在75.6%至92.3%之間

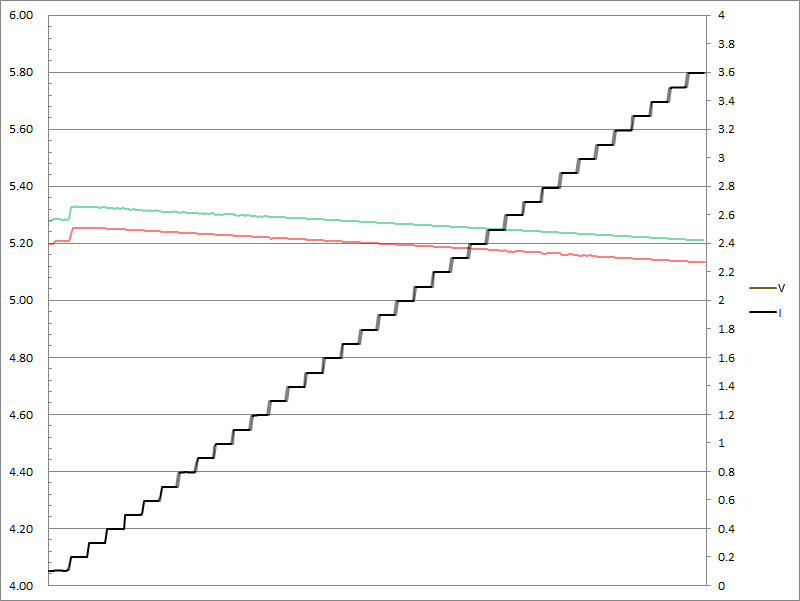

▼C1(紅)/C2(綠)搭配5A線材的固定檔5V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.6A截止

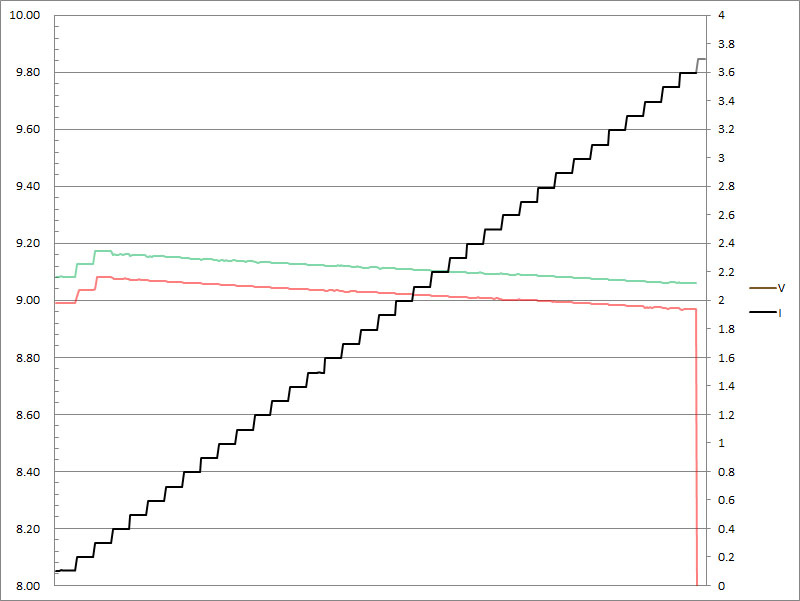

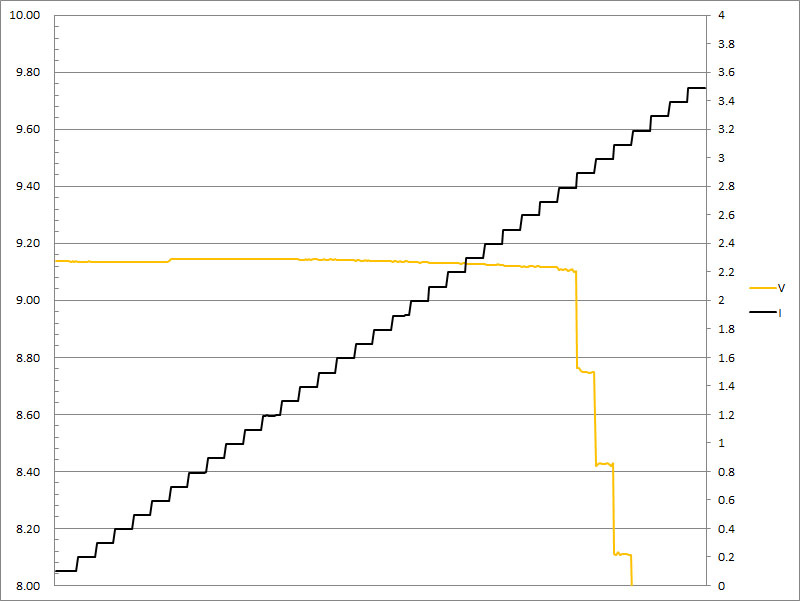

▼C1(紅)/C2(綠)搭配5A線材的固定檔9V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.6A截止

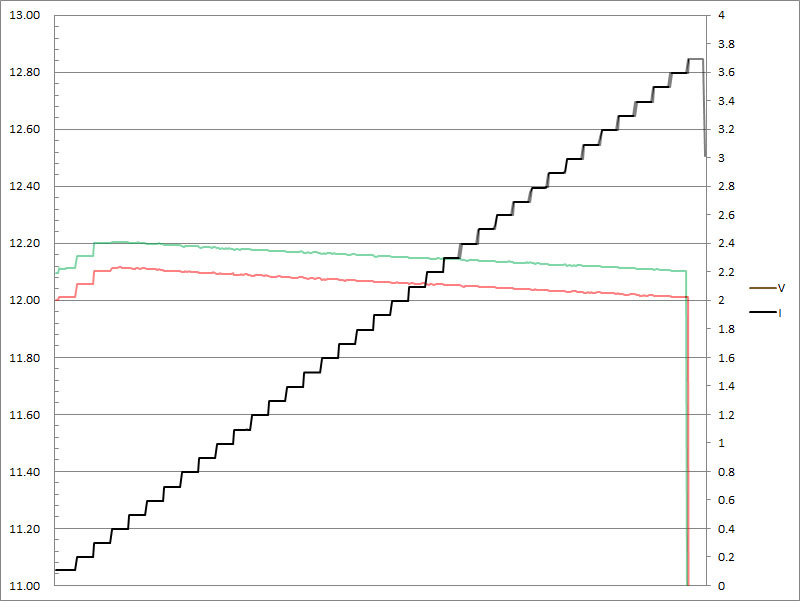

▼C1(紅)/C2(綠)搭配5A線材的固定檔12V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.6A壓降,超過3.7A截止

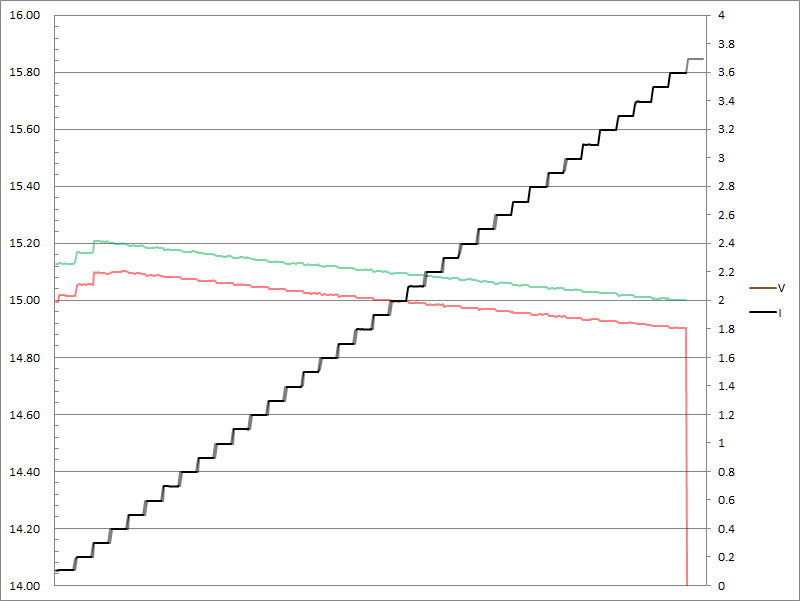

▼C1(紅)/C2(綠)搭配5A線材的固定檔15V輸出負載測試,隨著電流增加,輸出電壓下降,C1輸出電流超過3.6A壓降,超過3.7A截止;C2輸出電流超過3.6A截止

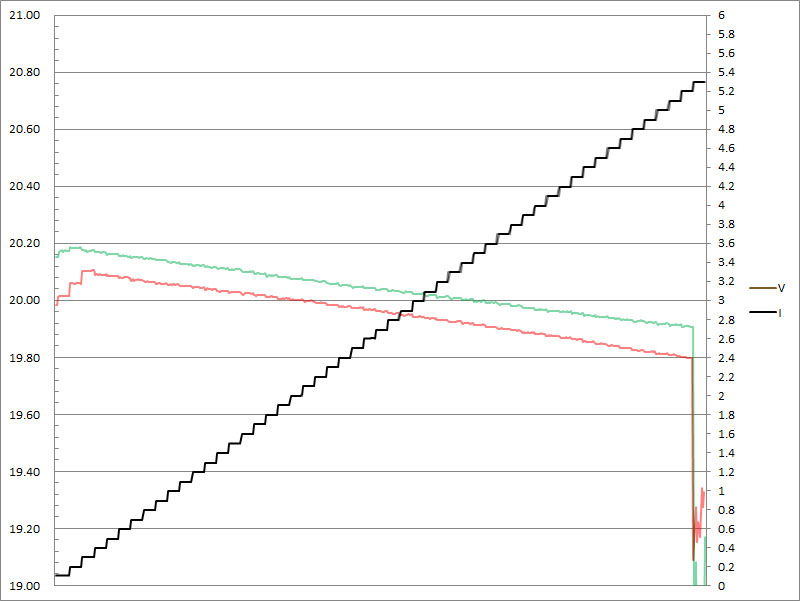

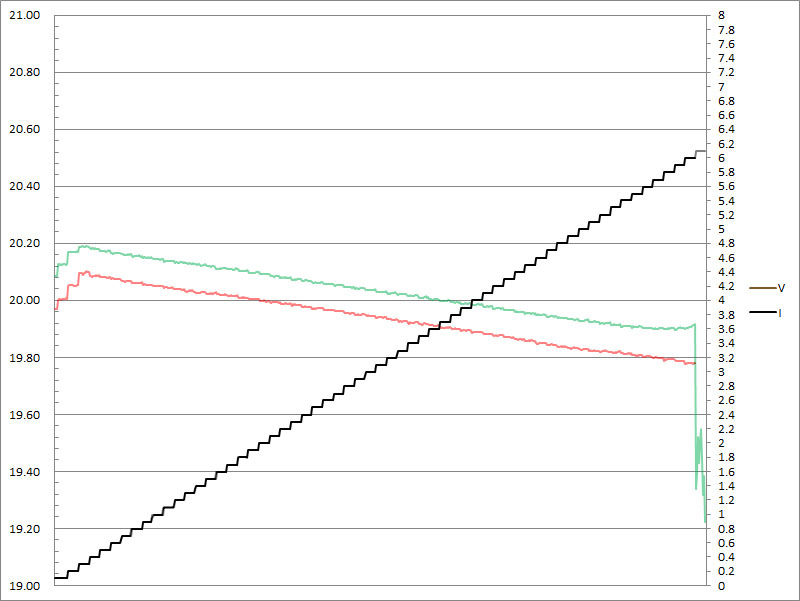

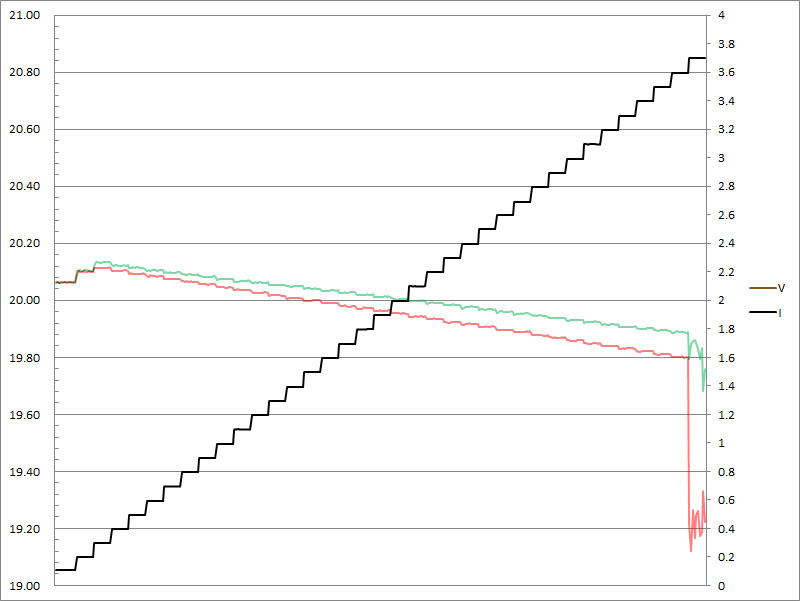

▼C1(紅)/C2(綠)搭配5A線材的固定檔20V輸出負載測試,隨著電流增加,輸出電壓下降,C1輸出電流超過6A截止;C2輸出電流超過6A壓降,超過6.1A截止

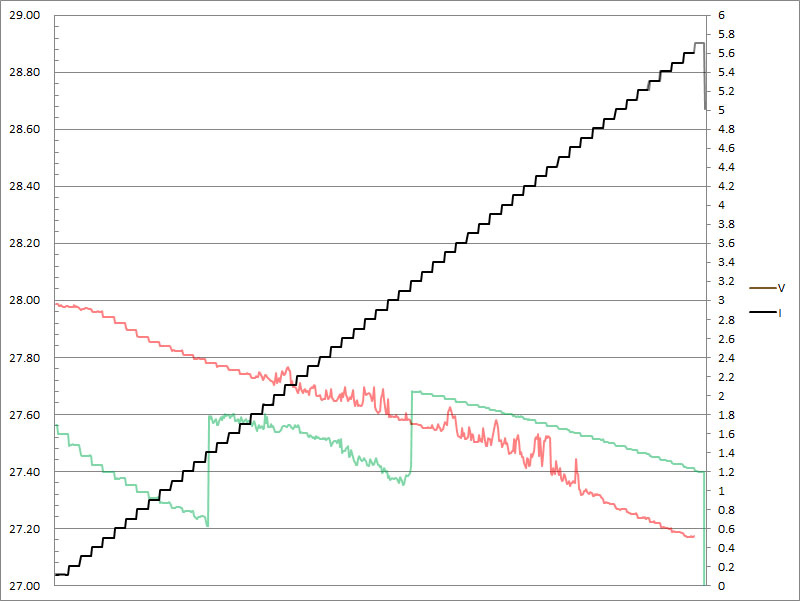

▼C1(紅)/C2(綠)搭配5A線材的固定檔28V輸出負載測試,隨著電流增加,輸出電壓下降,C1輸出電流超過5.6A截止;C2輸出電流超過5.7A截止

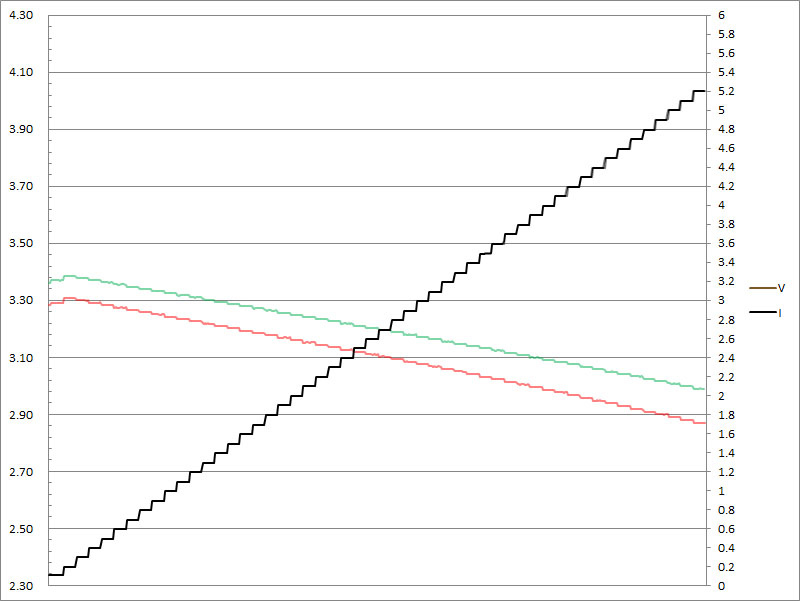

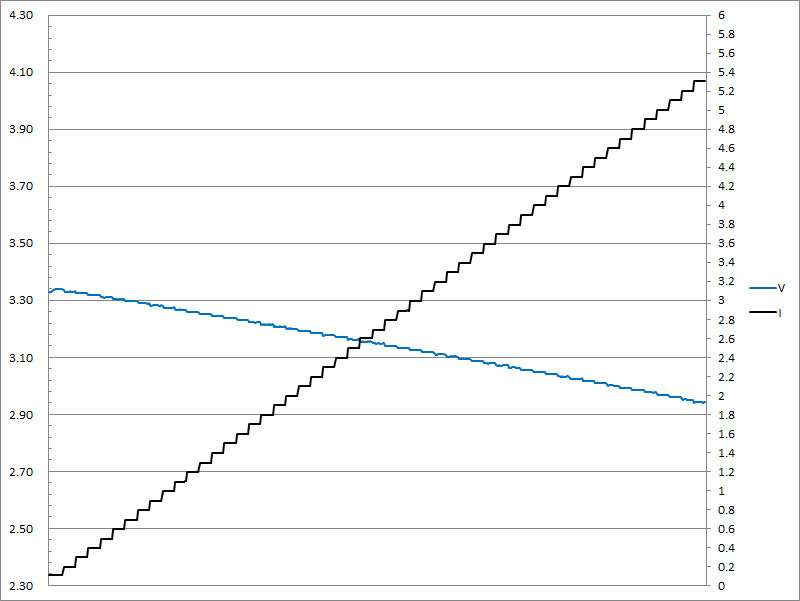

▼C1(紅)/C2(綠)搭配5A線材的PPS檔3.3V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過5.2A截止
▼C1(紅)/C2(綠)搭配5A線材的PPS檔20V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過5.2A壓降,超過5.3A截止

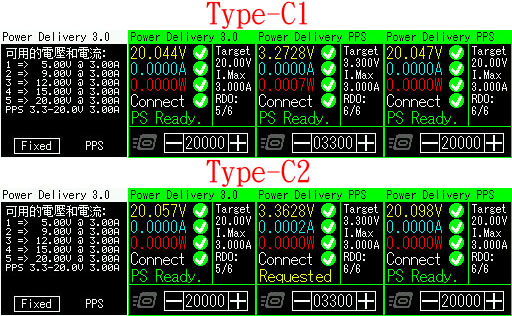

▼C1/C2單獨使用並搭配3A線材,固定檔20V及PPS檔最高電流降至3A

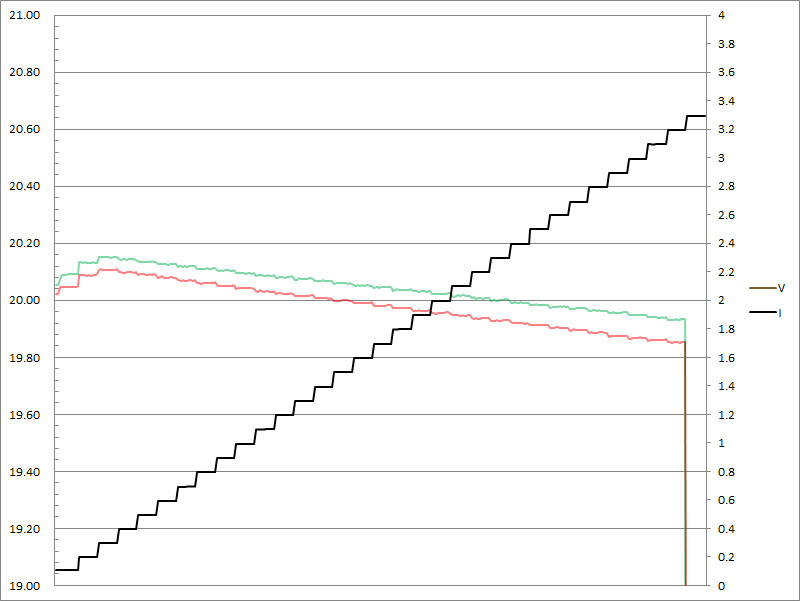

▼C1(紅)/C2(綠)搭配3A線材的固定檔20V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.7A截止

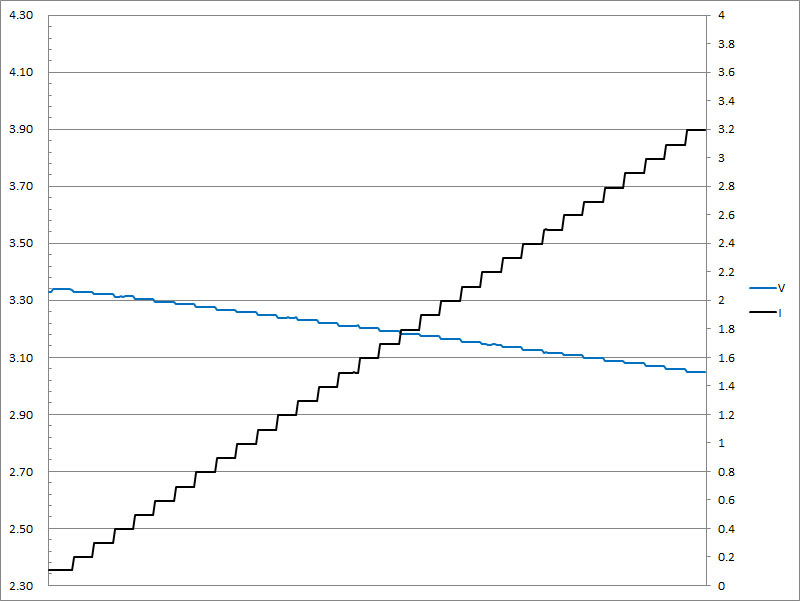

▼C1(紅)/C2(綠)搭配3A線材的PPS檔3.3V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.2A截止

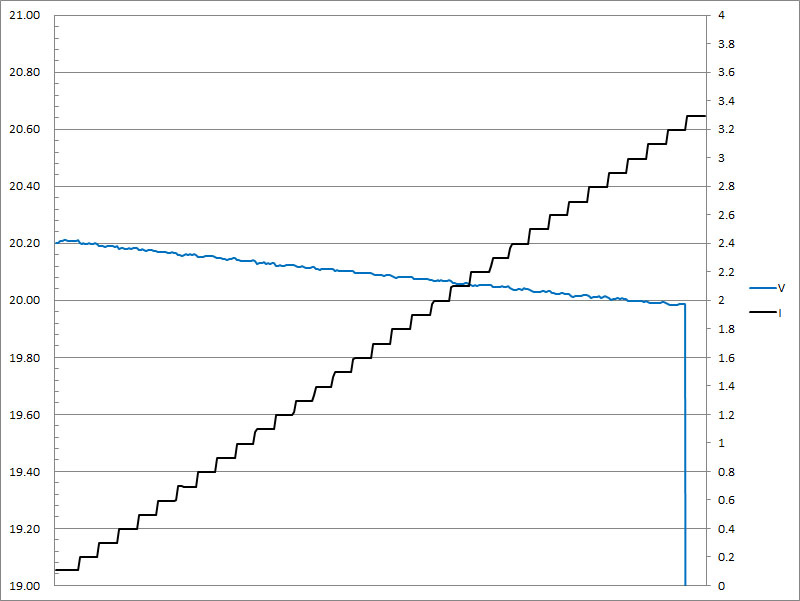

▼C1(紅)/C2(綠)搭配3A線材的PPS檔20V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.2A壓降,超過3.3A截止

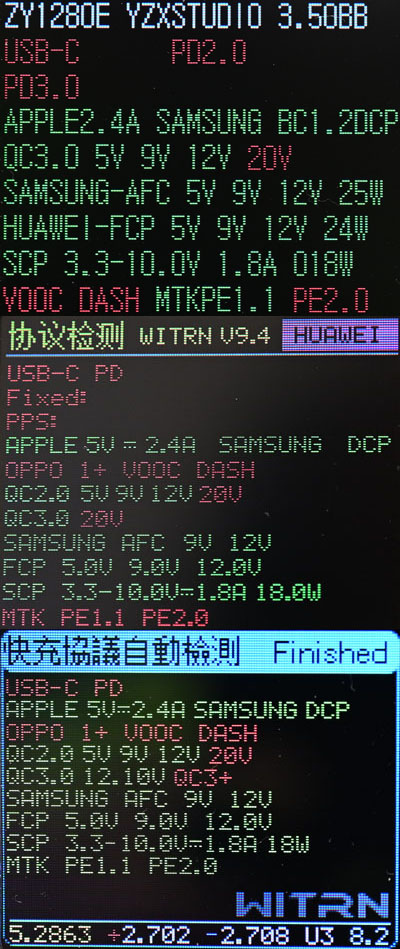

▼C3單獨使用時充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC4、QC5、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2DCP、MTK PE
▼C3單獨使用並搭配5A線材,固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/5A,PPS檔提供3.3V-20V/5A

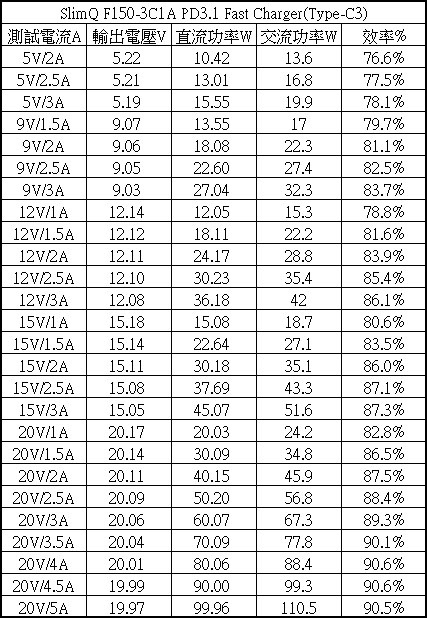

▼C3單獨使用下各組輸出轉換效率表,整體輸出轉換效率在76.6%至90.6%之間

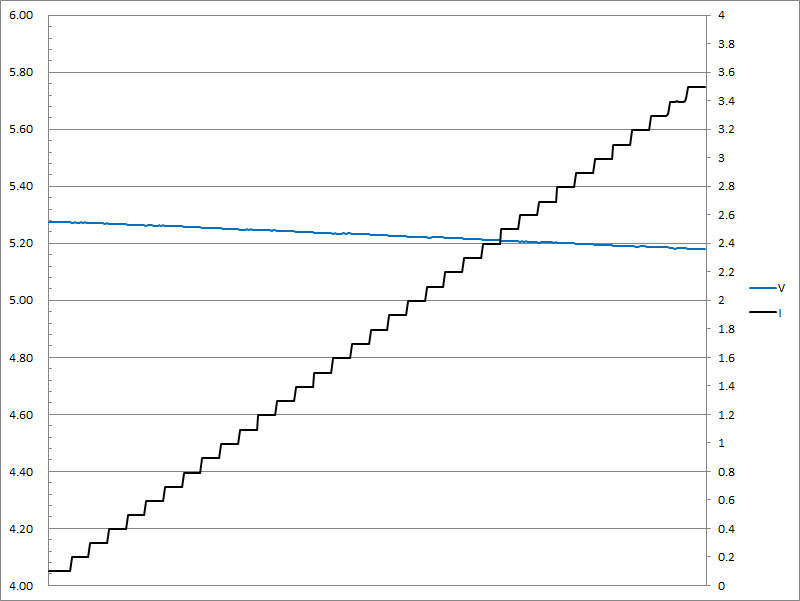

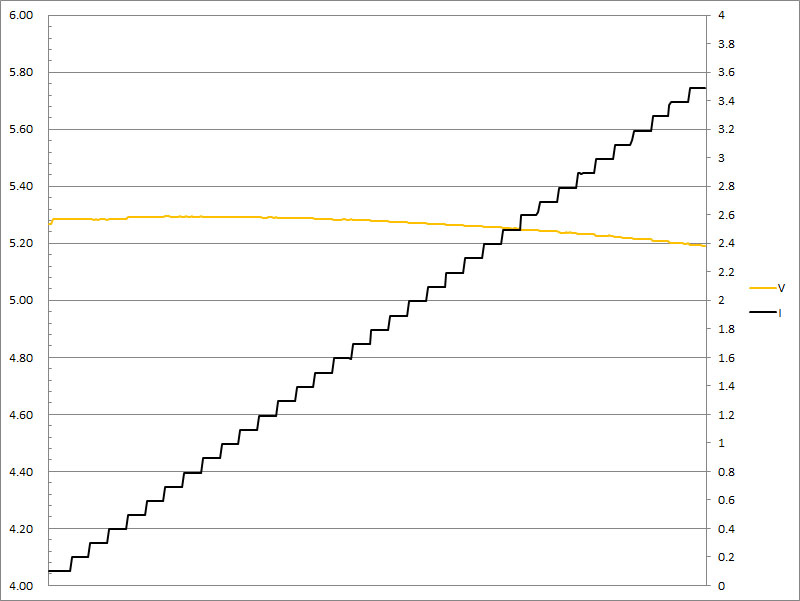

▼C3搭配5A線材的固定檔5V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.5A截止

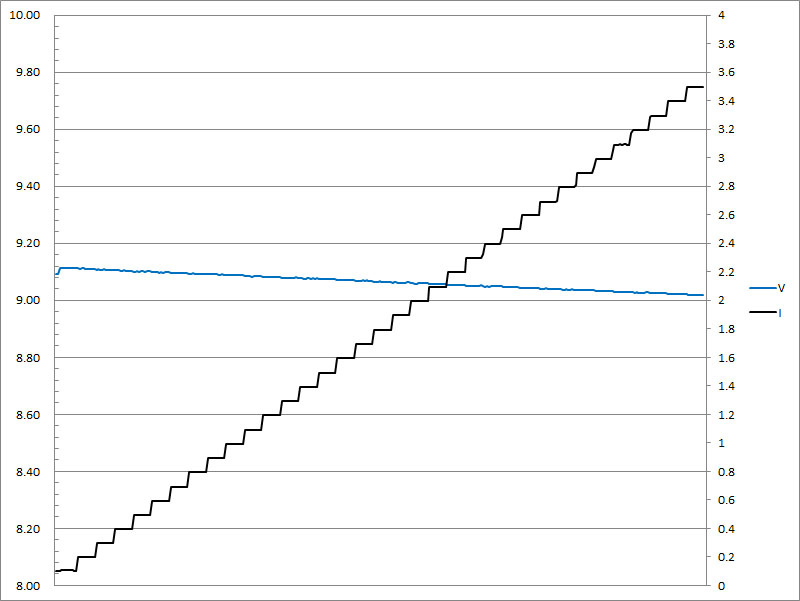

▼C3搭配5A線材的固定檔9V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.5A截止

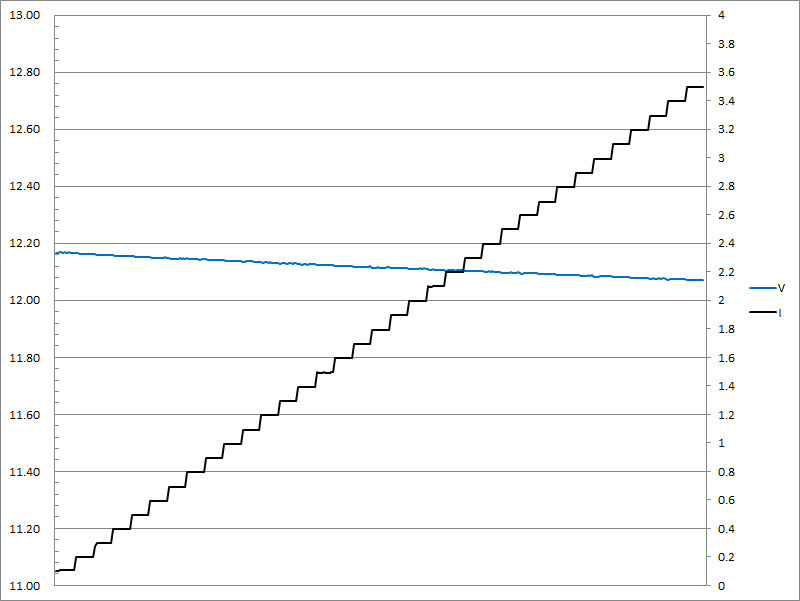

▼C3搭配5A線材的固定檔12V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.5A截止

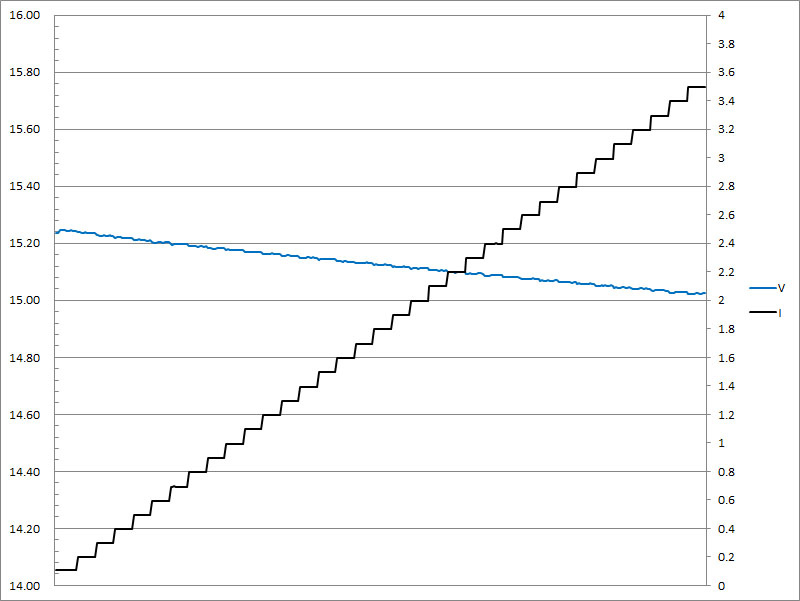

▼C3搭配5A線材的固定檔15V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.5A截止

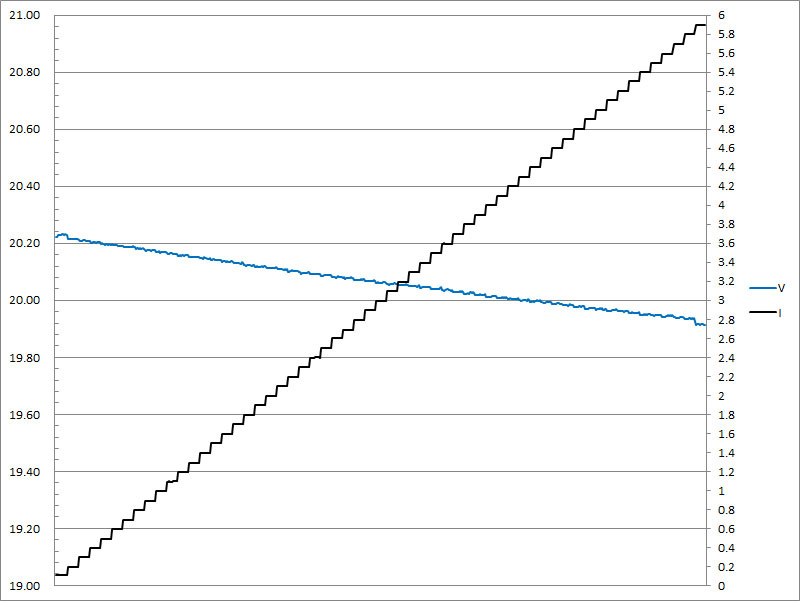

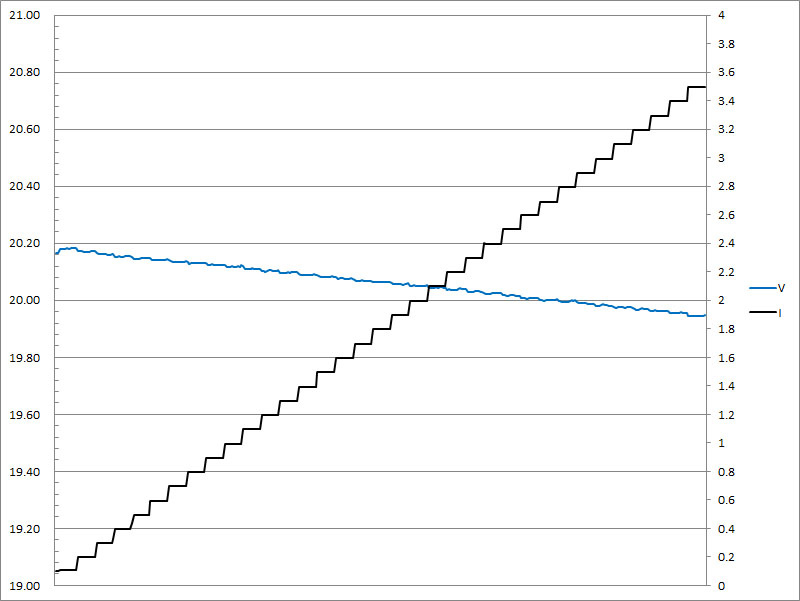

▼C3搭配5A線材的固定檔20V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過5.9A截止
▼C3搭配5A線材的PPS檔3.3V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過5.3A截止
▼C3搭配5A線材的PPS檔20V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過5.3A截止
▼C3單獨使用並搭配3A線材,固定檔20V及PPS檔最高電流降至3A
▼C3搭配3A線材的固定檔20V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.5A截止
▼C3搭配3A線材的PPS檔3.3V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.2A截止
▼C3搭配3A線材的PPS檔20V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.2A壓降,超過3.3A截止
▼USB-A單獨使用時充電定義支援QC2.0/3.0、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2DCP、MTK PE

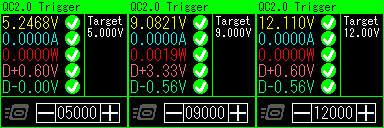

▼USB-A的5V/9V/12V空載電壓

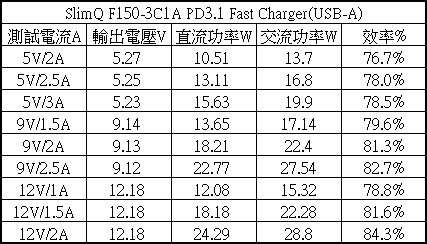

▼USB-A單獨使用下各組輸出轉換效率表,整體輸出轉換效率在76.7%至84.3%之間
▼USB-A的5V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.5A截止
▼USB-A的9V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過2.8A壓降,超過3.5A截止
▼USB-A的12V輸出負載測試,隨著電流增加,輸出電壓無明顯變化,輸出電流超過2.2A壓降,超過3.5A截止

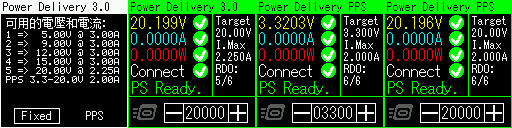

▼切換至45W輸出模式下,固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A,PPS檔提供3.3V-20V/2A
▼切換至22W輸出模式下,固定檔提供5V/3A、9V/3A、12V/1.83A

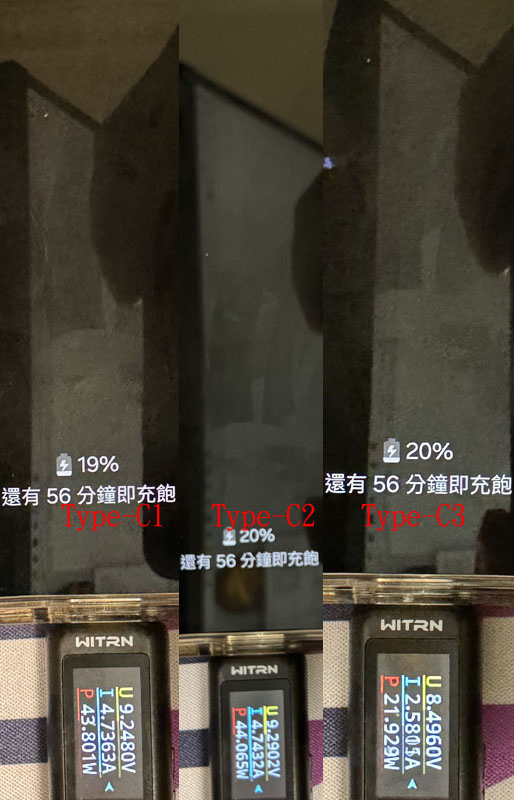

▼使用5A線材連接低電量的三星S23 Ultra,C1/C2可觸發超快速充電2.0的45W充電,雖然C3的PPS也支援5A,但充電電流無法提升超過3A

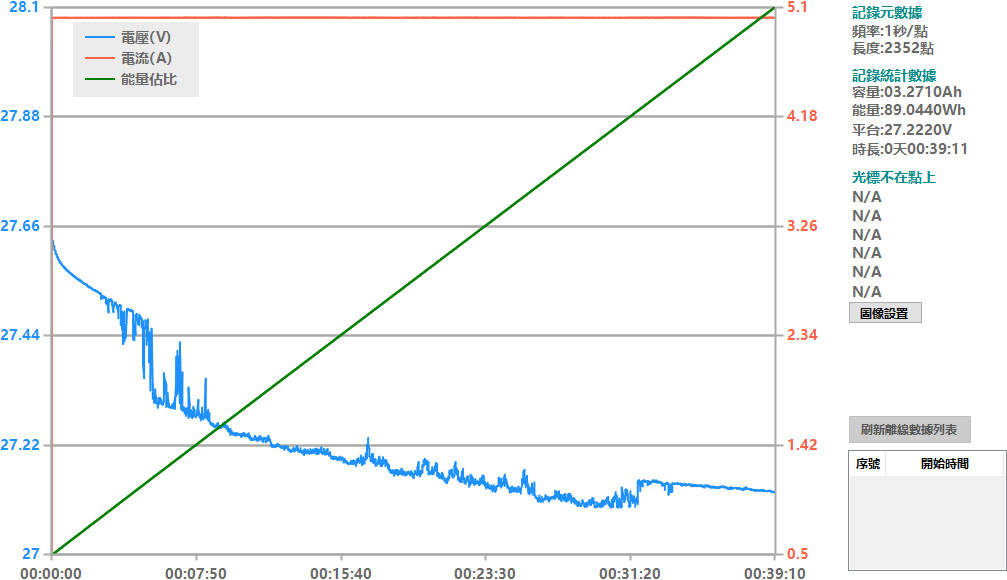

▼C1輸出140W約39分鐘後就自動關閉輸出

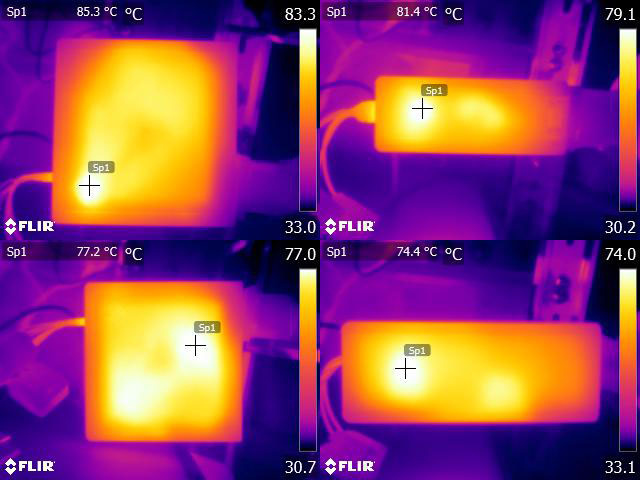

▼C1輸出140W經過39分鐘關閉輸出後充電器的紅外線熱影像圖

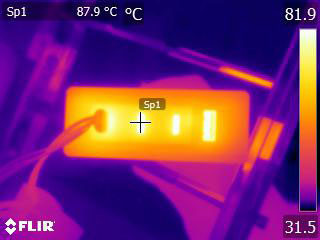

▼C1輸出140W經過39分鐘關閉輸出後連接埠的紅外線熱影像圖
測試總結:
◆輸出具備3個Type-C及1個USB-A,自動偵測主流快充協議
◆充電器US插頭可收折,方便攜帶,並隨附專用交流延長線及UK/AU/DE/KR/EU國際轉換插頭
◆隨附USB-C to USB-C充電傳輸線電力傳輸支援PD3.1 EPR 240W,資料傳輸雖然標示支援USB4 Gen3,但連接器內部沒有高速資料線針腳,只具備USB2.0傳輸能力
◆空載功耗最低3.89mW,最高1.56W。Type-C輸出最高效率92.3%,最低效率75.6%,USB-A輸出最高效率84.3%,最低效率76.7%
◆具備功率因數修正,輸出超過10W時功率因數大於0.8,輸出超過19W時功率因數大於0.9,輸出超過34W時功率因數大於0.95
◆Type-C使用3A線材時會改變固定組20V及PPS組最高電流門檻,Type-C輸出過電流時會截止輸出,USB-A輸出過功率時會壓降,直到輸出電流達到3.5A才截止輸出
◆Type-C1/C2單埠最大輸出140W,Type-C3單埠最大輸出100W,USB-A單埠最大輸出18W,插上/拔除裝置時不會改變電壓電流組,也不會中斷輸出,若所有裝置功率總和超過充電器最大功率限制,就會全部斷電,斷電後Type-C1/C2/C3會依照連接埠使用狀況切換成65W/60W/45W/22W模式
◆交流110V輸入時,Type-C1連續輸出140W約39分鐘後就自動關閉輸出
