之前修不少部電源出問題的DELL 2709WFP,這次收到一部比較不一樣的,顯示有條紋,機主說無論顯像與OSD畫面都有條紋,尤其是顯像時接DVI-D比較嚴重,接D-SUB就還好

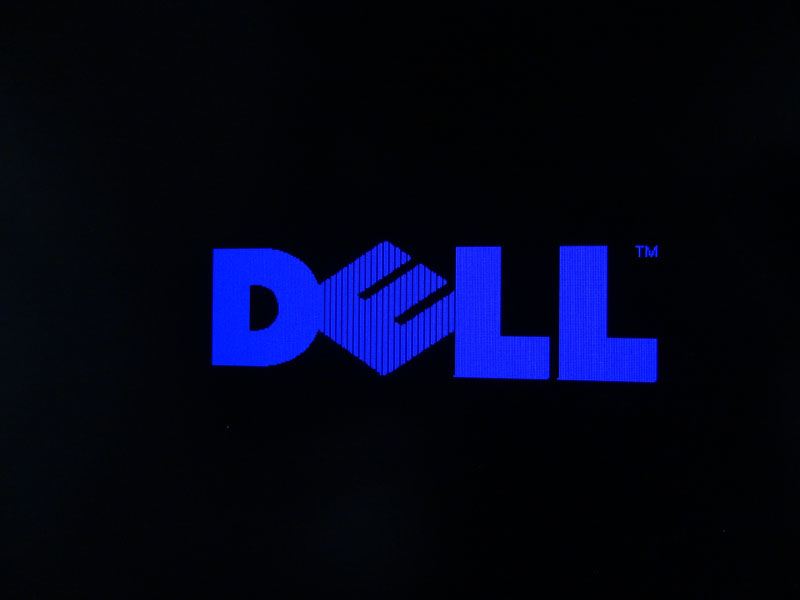

收到機子後,插上電,果然前面DELL商標的"E"就已經看到條紋了

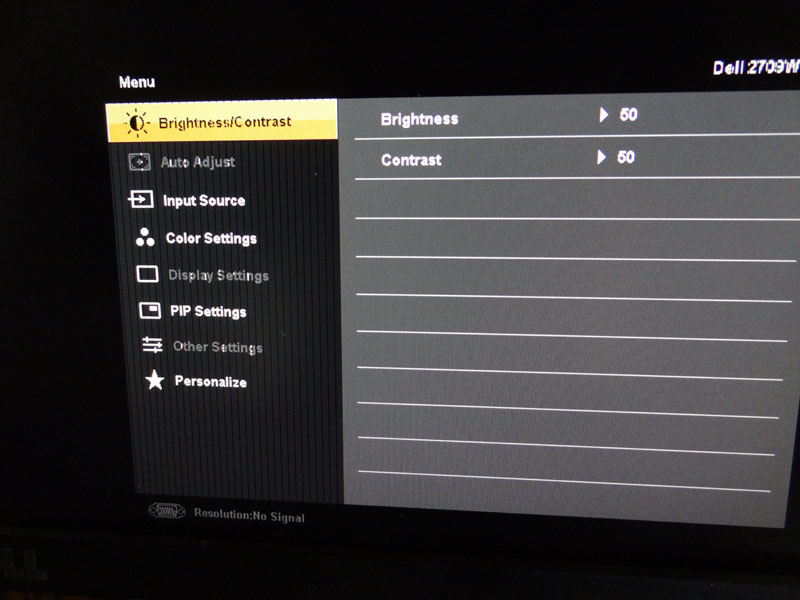

進入OSD,OSD畫面與字體也因為顯示條紋而有破碎現象

這看起來不太像面板故障,因為面板故障顯示的條紋是固定的,不會因為輸入信號差異而有所不同

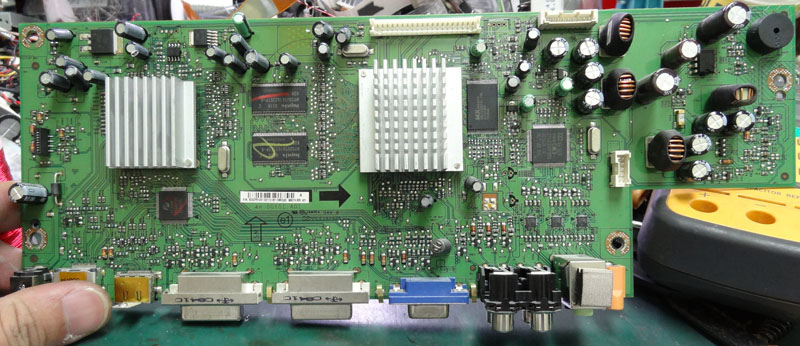

拆機,取出內部AD板

DELL這款AD板與其他螢幕不同的地方是,D-SUB/DVI-D/HDMI/DISPLAY PORT信號是先收進AD板正面左方散熱片下的晶片,將其轉換成數位信號後再送到中央散熱片下的晶片提供面板顯像,而該晶片有掛上兩顆供顯示資料緩衝的FRAME BUFFER記憶體(左側與中間散熱片中央兩個長方形的IC就是記憶體)

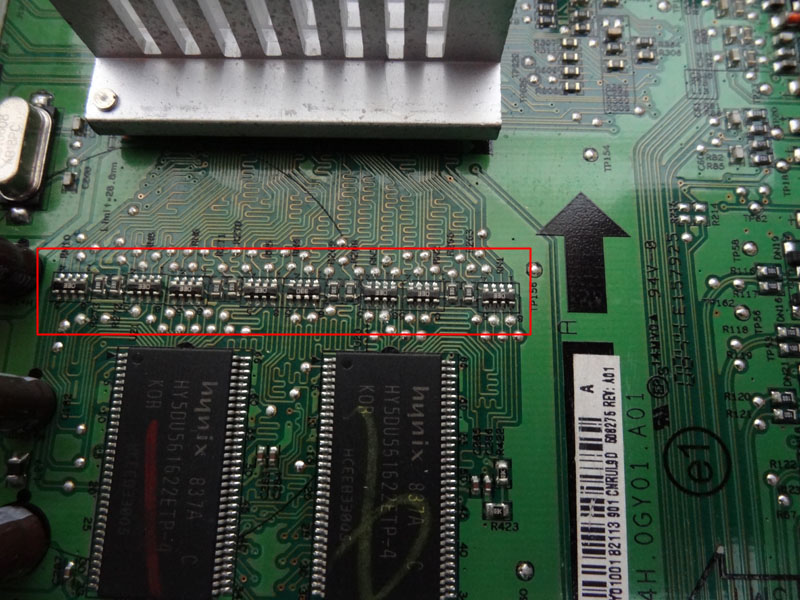

因為這種不規則特定條紋讓人想起顯示卡因卡上記憶體異常導致的破圖,所以開始測量晶片至FRAME BUFFER間信號線的33歐姆排阻(紅框內)是否正常,結果找到一顆排阻的其中一組33歐姆已經呈現異常大阻抗現象(大於33歐姆許多)

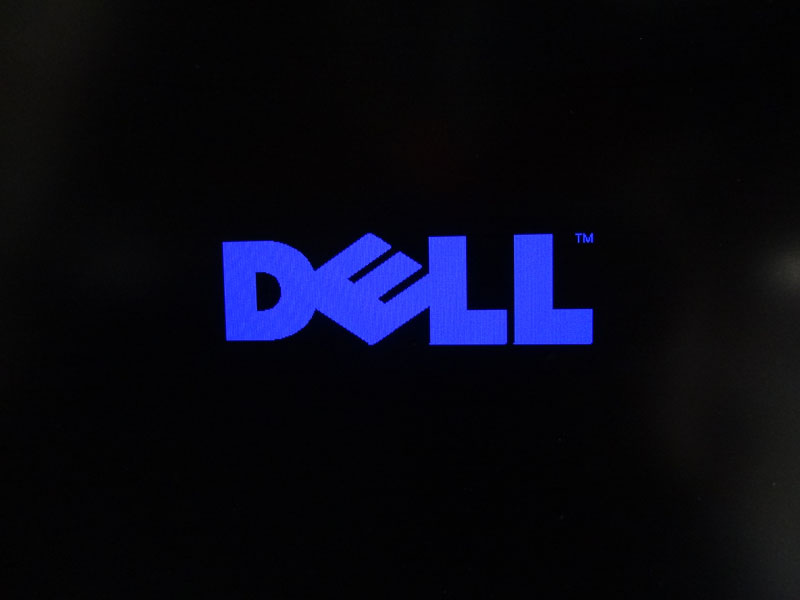

更換掉該故障排阻後,將AD板暫時組裝回螢幕,通電後開機顯示的DELL商標已經恢復正常

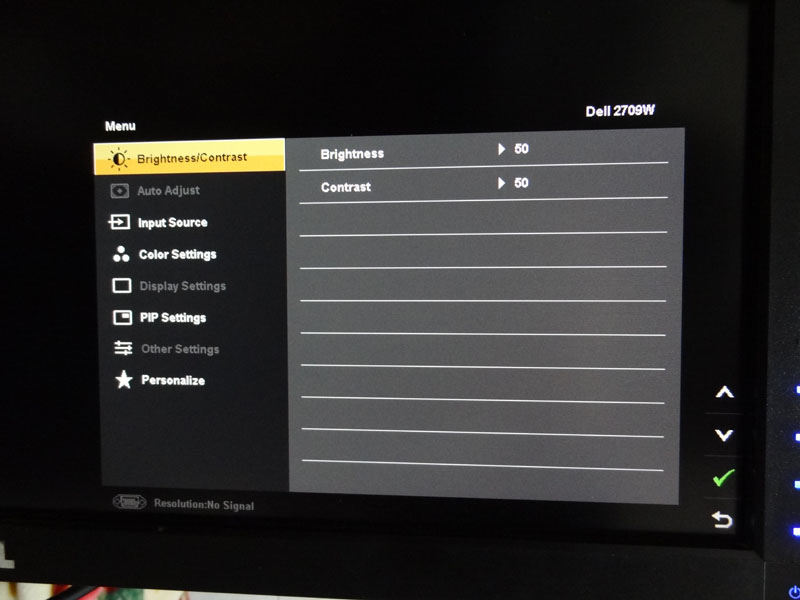

點開OSD,OSD畫面底色與字體也都恢復正常

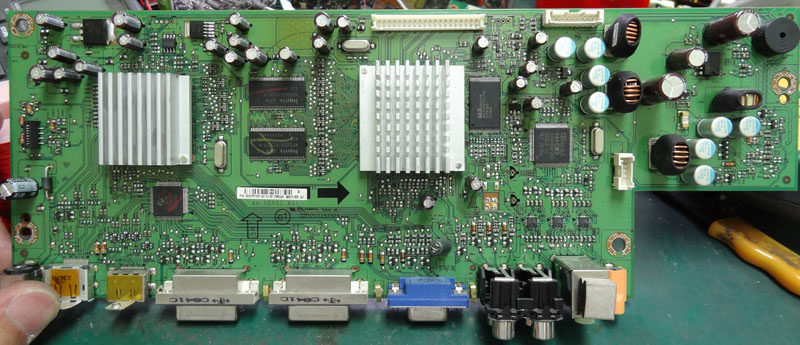

接下來對其常見的電源問題部分進行強化,並更換所有的電解電容為日系電容,右方DC-DC輸出部分使用固態電容

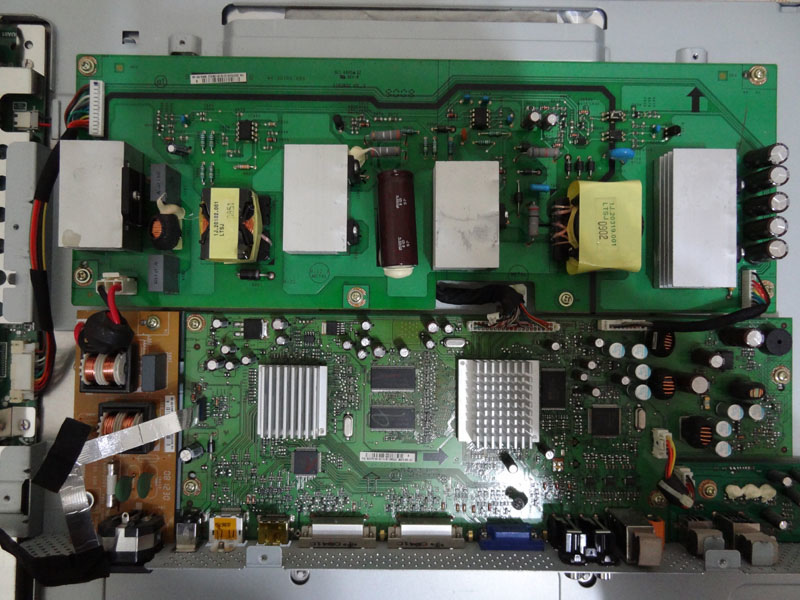

重新組裝回去

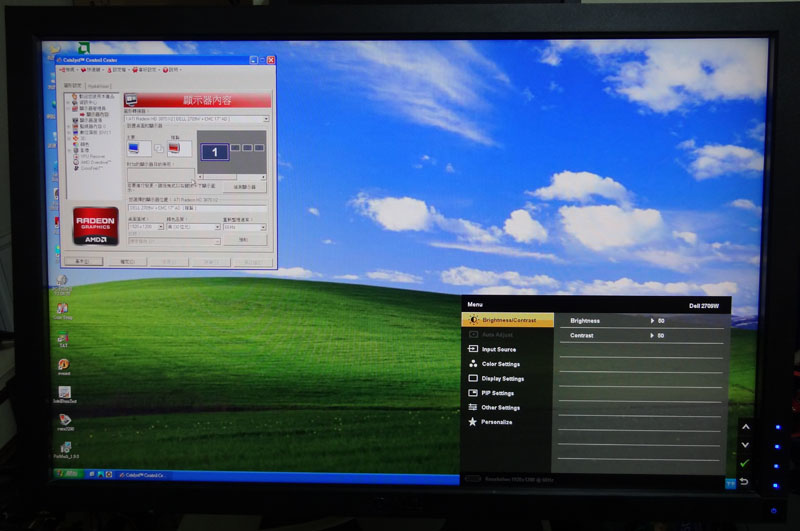

直接使用之前有問題的DVI-D介面開機,顯示亦無條紋

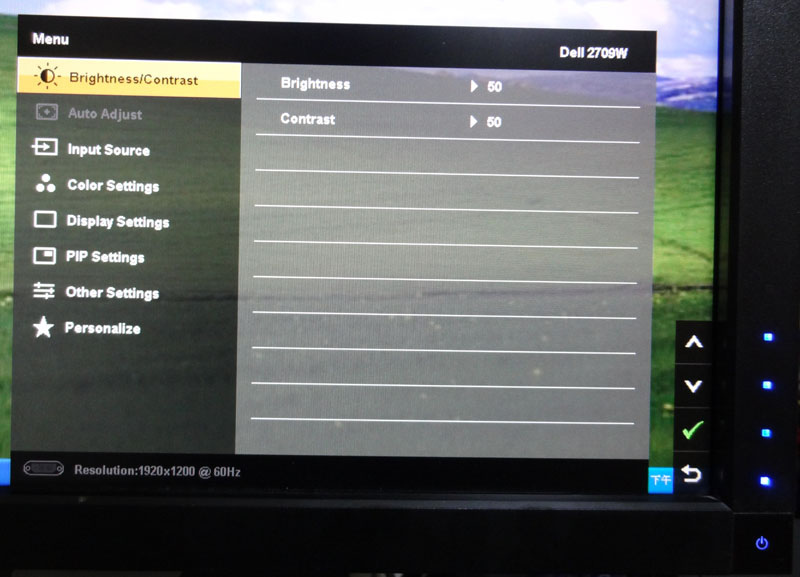

OSD下方顯示最高解析度1920*1200與DVI-D信號輸入

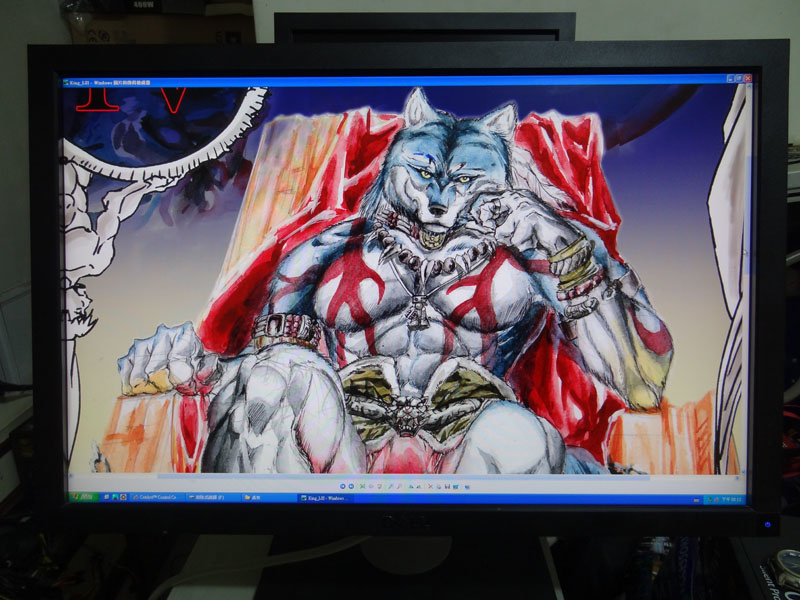

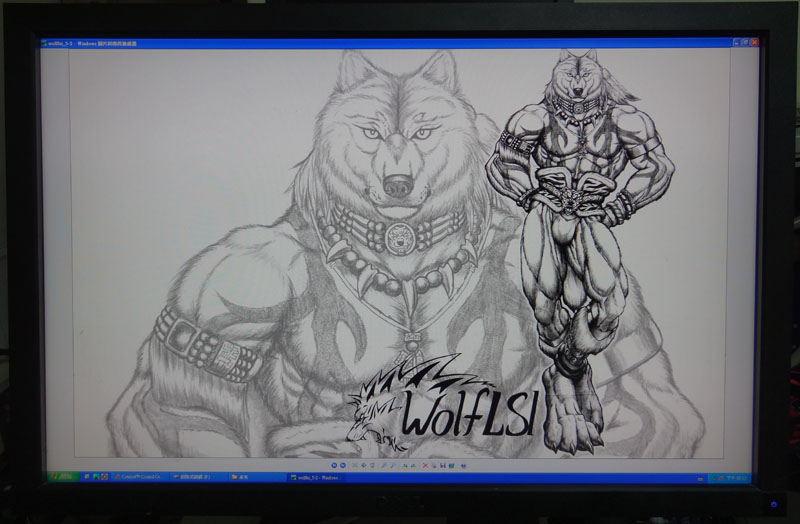

進行燒機測試

因為只有一條DVI,後面原本在燒機的另一台DELL 2709WFP(電源故障)只能先讓出來

燒機後沒問題交還客人

結論:AD板上記憶體及線路異常時也會如同顯卡記憶體故障般有顯示破圖的症狀

報告完畢,謝謝收看
