小米以往的金屬殼版行動電源，即使已經採用較緊縮的配置，但因為都是採用18650電池，其厚度受限於電池直徑，已經固定，為了提高攜帶便利性，小米在其金屬殼行動電源家族中，加入了一款採用鋰聚合物電池的產品，加上金屬外殼系列既有的緊縮配置設計，完成了厚度1公分厚，容量有5000mAh的行動電源產品，也是金屬殼行動電源家族中的第四個成員
以下是小米5000mAh鋰聚合物版行動電源NDY-02-AM的開箱及拆解

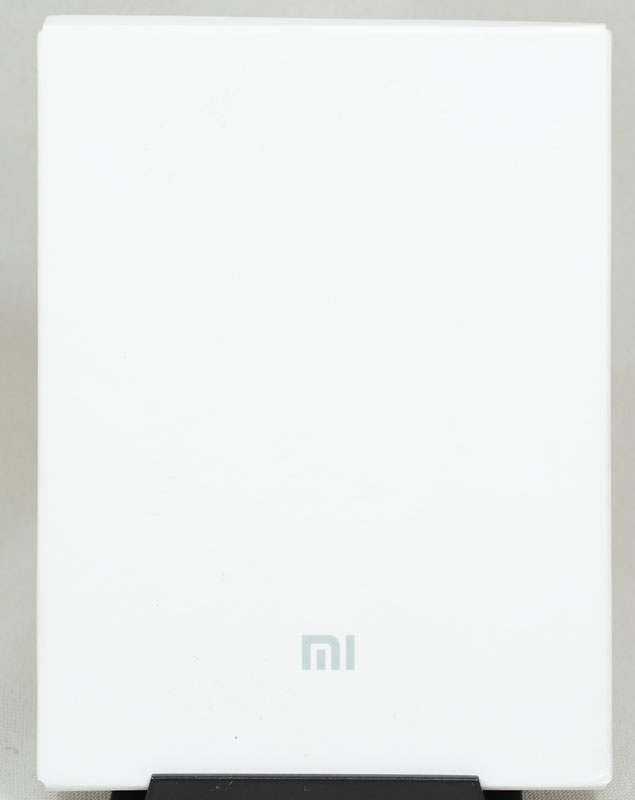

外盒包裝，維持一貫的全白色紙盒，下方印上小米的商標

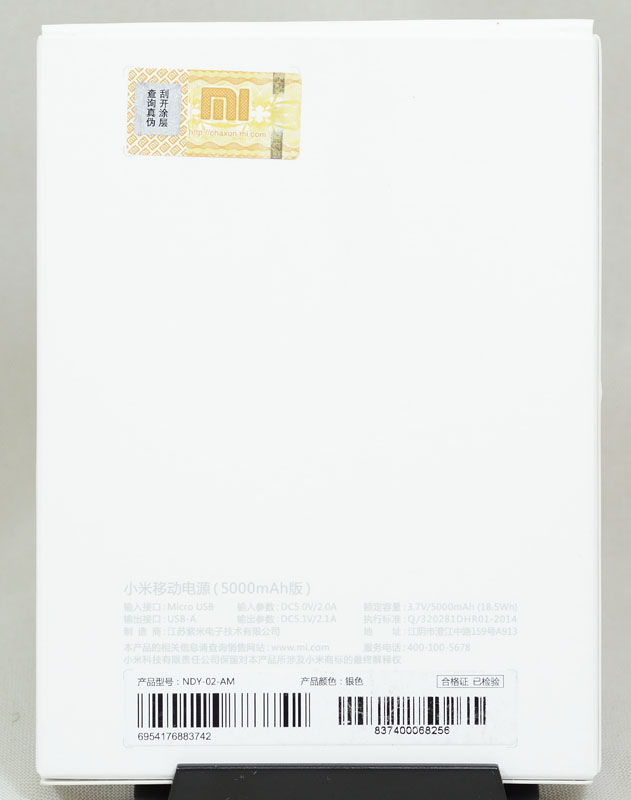

外盒背面，上面貼有防偽標籤，刮開銀漆後可以上網查詢產品真偽，下面有產品名稱、輸入/輸出規格、電池容量、製造商名稱及地址等產品資訊，最下面有產品型號、序號等條碼

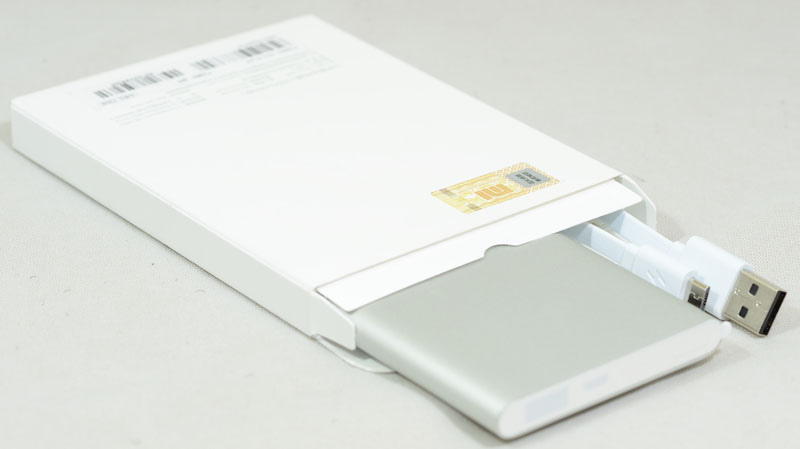

行動電源本體及MicroUSB充電傳輸扁平短線直接放置在盒子內用紙板隔出的空間

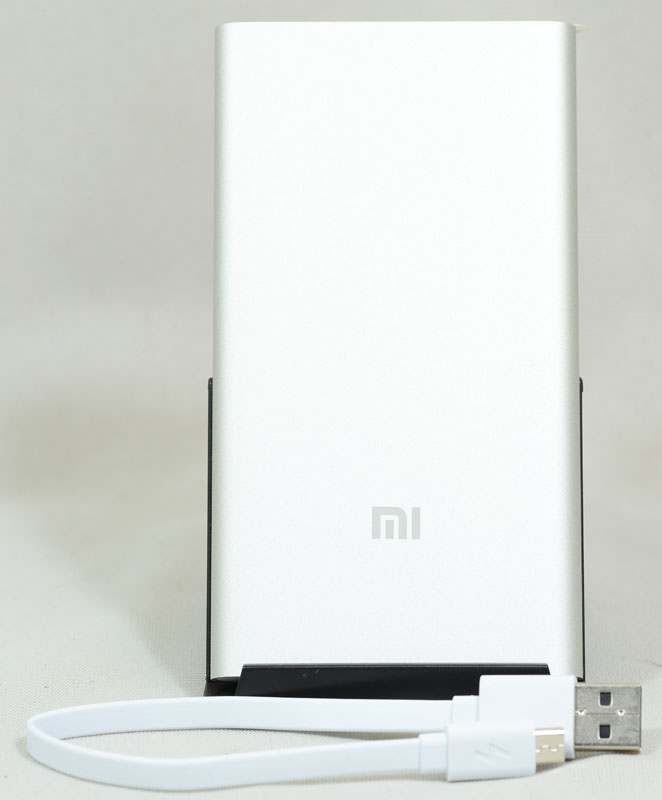

盒內有說明書(圖中未照出)、行動電源本體、MicroUSB充電傳輸扁平短線

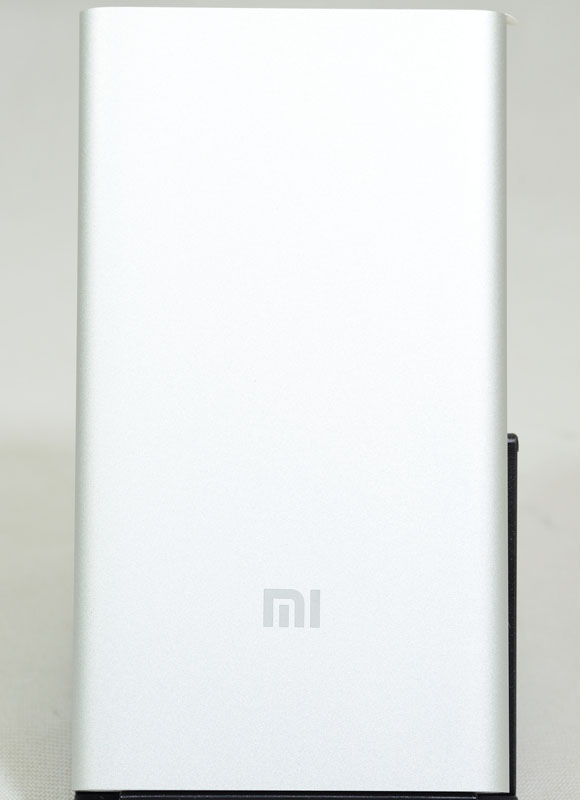

外觀正面，仍與其他金屬外殼行動電源家族一樣，採用鋁合金製外殼，下方打上小米商標

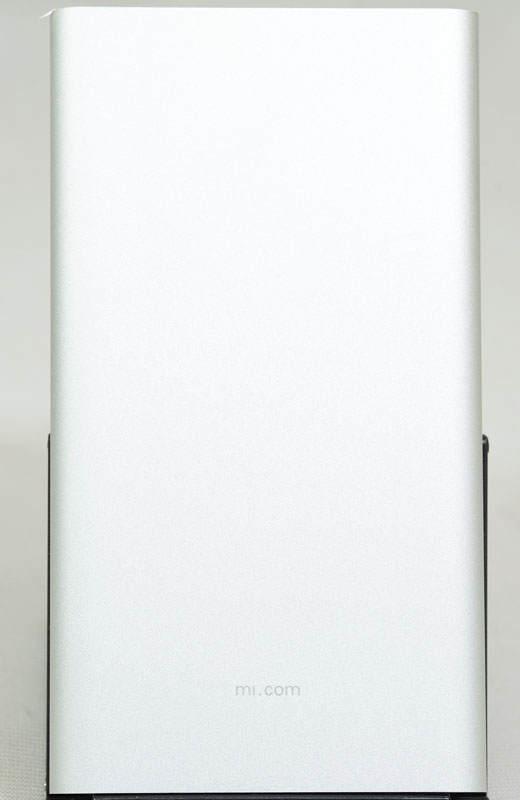

外觀背面，下方打上小米官網網址
本體寬度約為6.9公分

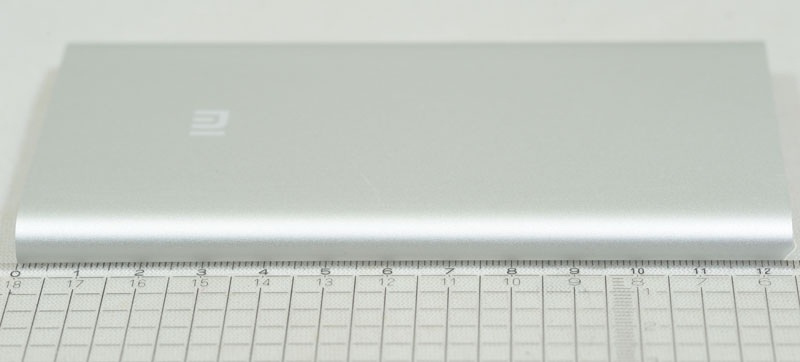

本體長度約為12.5公分

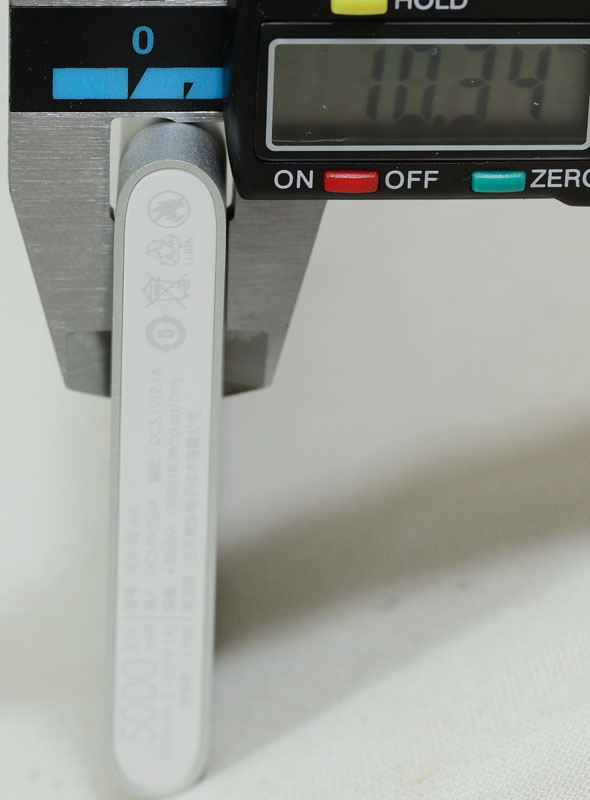

本體厚度約為1.03公分

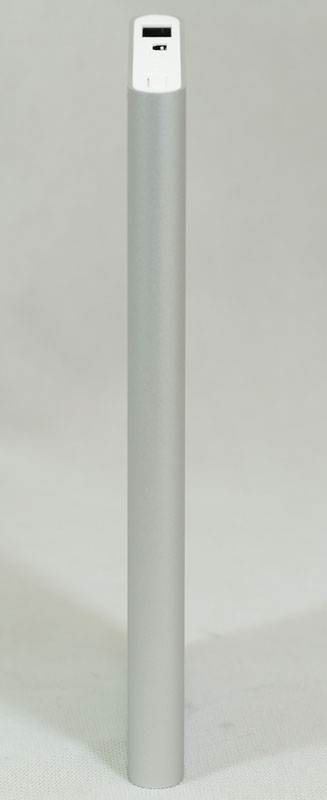

從側面看本體非常瘦長

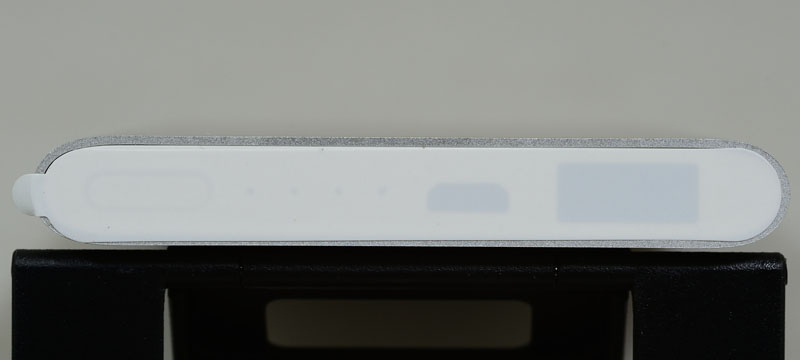

上方面板使用白色貼紙蓋住保護

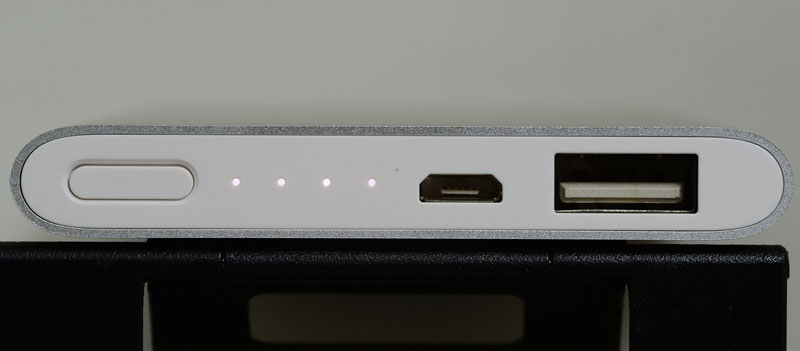

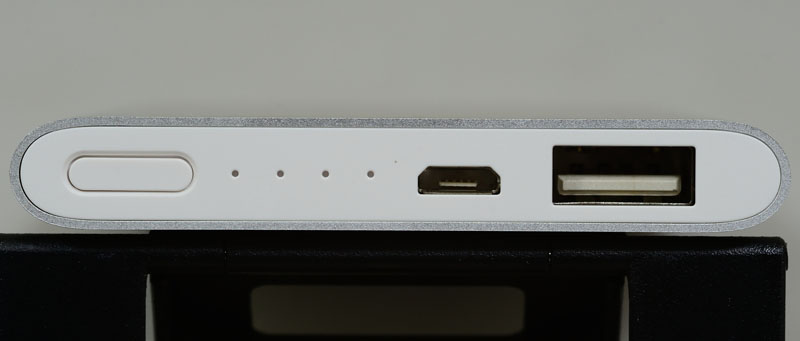

上方白色面板左起為電源開關、四個電量指示燈、MicroUSB充電輸入口、USB A輸出插座
與其他款式相同，按下開關要直到放開，四顆指示燈才會全部亮起，然後依照內部電池存量決定閃爍的LED數目，如果一段時間沒有使用/無負載電流，30秒後就會自動關閉輸出
當然也可以不用透過開關，當偵測到接上裝置時，就會自行啟動並輸出5V

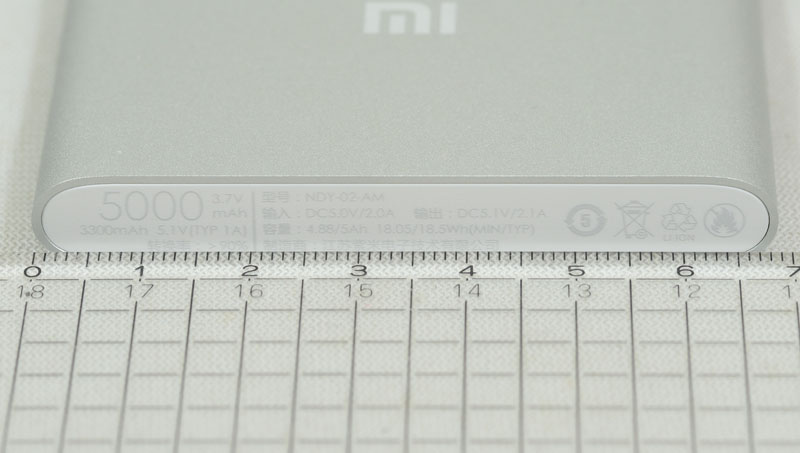

底部塑膠飾板左側印上電池容量5000mAh，而下方比較小的5.1V/1A輸出下有額定電容量3300mAh，轉換率>90%等資訊，都是後期產品加印上去的

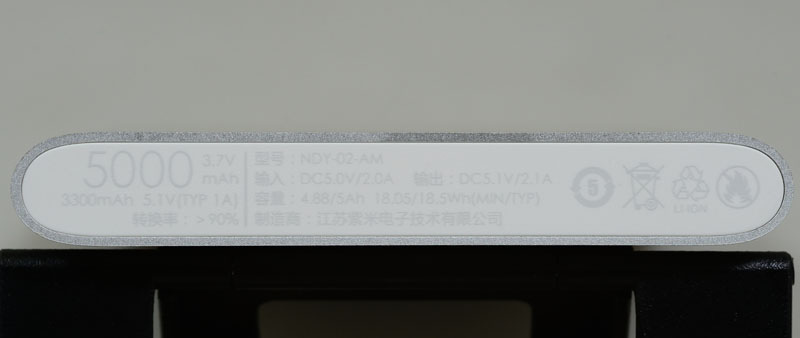

中間及右側印上型號、輸入/輸出規格、電池容量4.88/5Ah 18.05/18.5Wh、製造商名稱等較細部的資訊

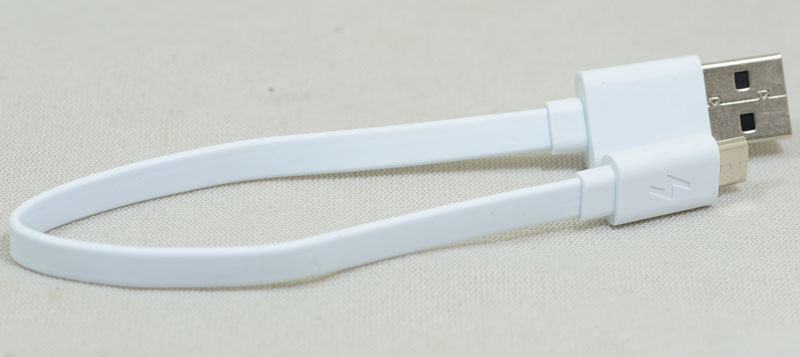

隨附的MicroUSB充電傳輸扁平短線，MicroUSB端印上閃電的符號，同時具有充電及傳輸的功能

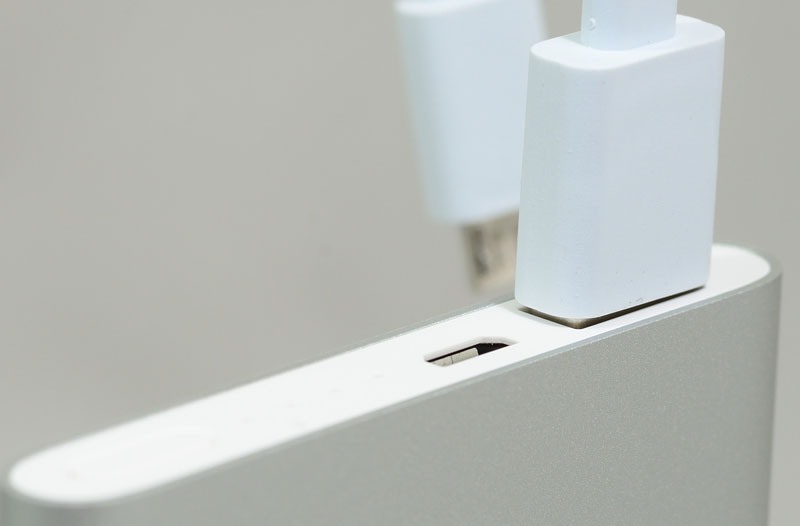

本體USB A插座的深度適中

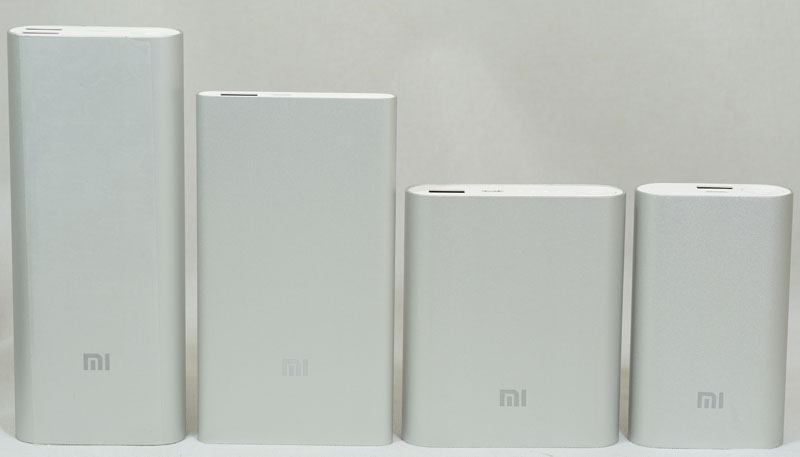

與其他金屬外殼家族的成員比較高度，左起為小米16000、小米5000鋰聚版、小米10400、小米5200，可以看到小米5000鋰聚版的高度介在小米16000與小米10400/5200之間

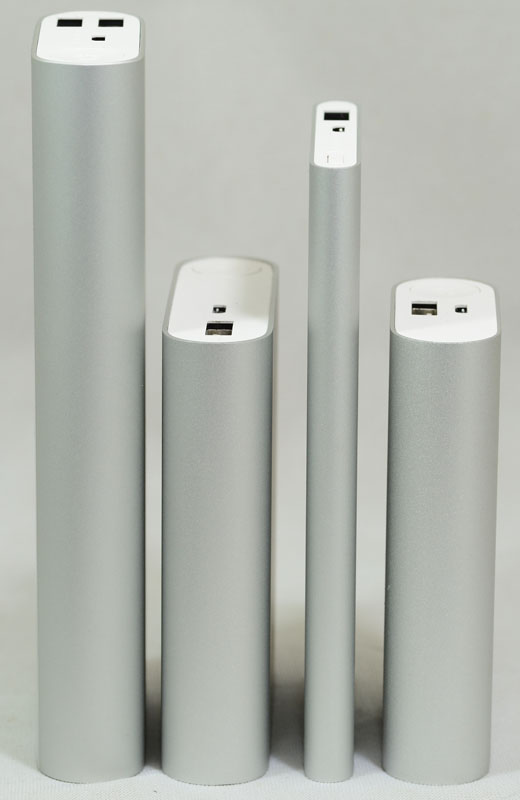

從側面看厚度比較，左起為小米16000、小米10400、小米5000鋰聚版、小米5200，小米5000鋰聚版明顯纖細許多

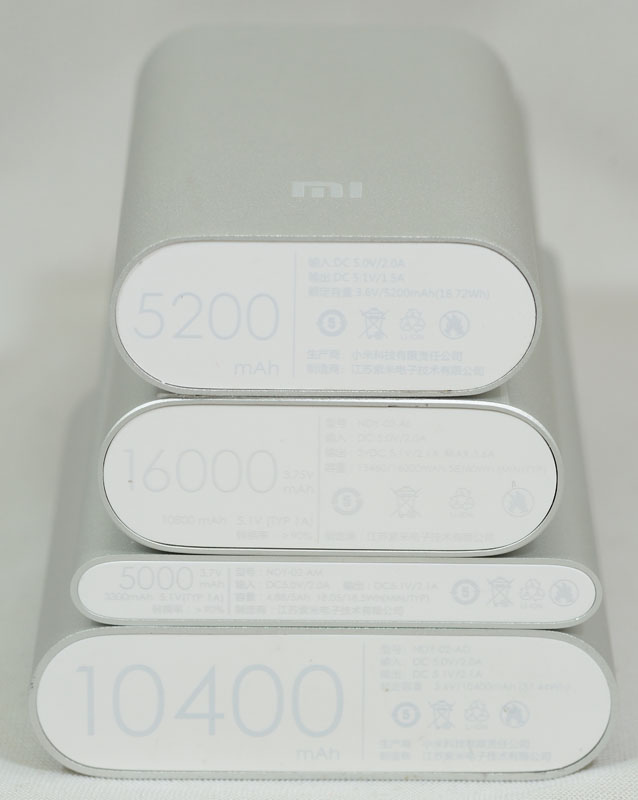

疊起來比較寬度，由上而下為小米5200、小米16000、小米5000鋰聚版、小米10400，可以看到小米5000鋰聚版寬度比起小米16000/5200要寬，只比小米10400稍微窄一點

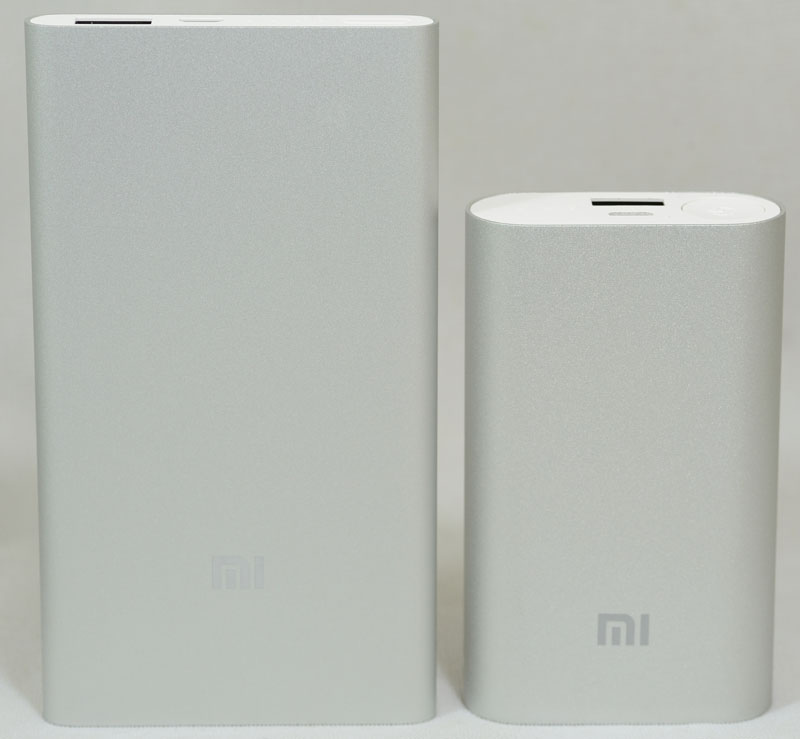

小米5000鋰聚版(左)與小米5200(右)比較，這兩款電池容量雖然接近，但因為電池選用鋰聚與選用18650的差異，使外型尺寸上有所不同

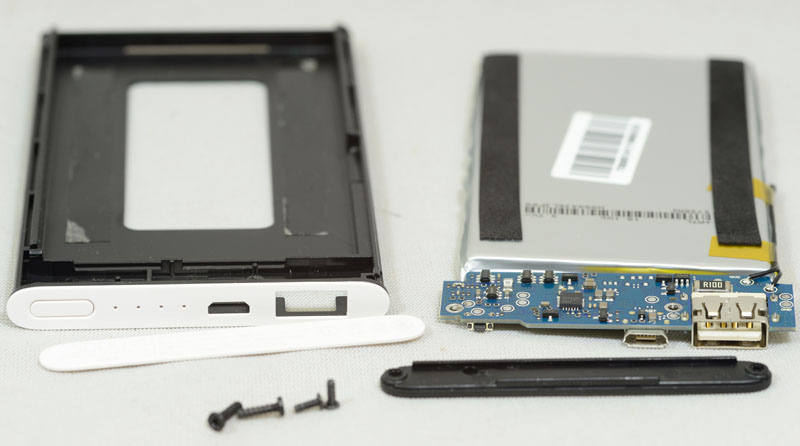

這款小米5000鋰聚版與小米5200一樣，都是取下下方塑膠飾板，拆下左右兩側螺絲，然後就可以將整組總成像抽屜一樣從上面拉出來，這與SONY鋰聚電池行動電源的設計也很類似

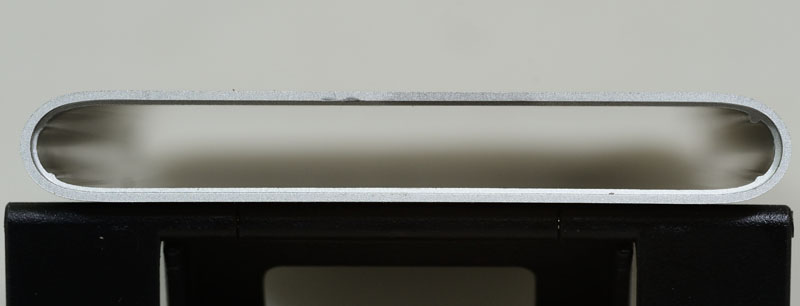

鋁製外殼也有一定厚度(約1.2mm)，內部在兩側圓角處有設計突起，讓總成只能從特定方向插入，是一種組裝防呆設計

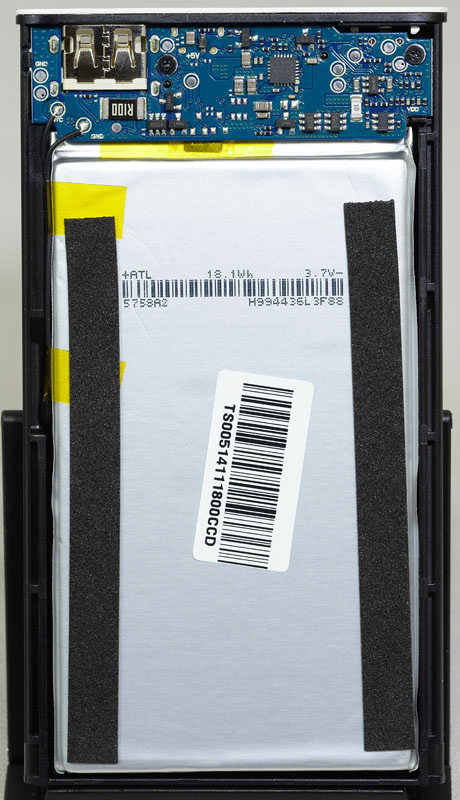

總成正面圖，電池與電路板固定在黑色塑膠托盤機構上，電池正面左右側有貼上海綿條，協助電池芯在殼內固定避免搖晃

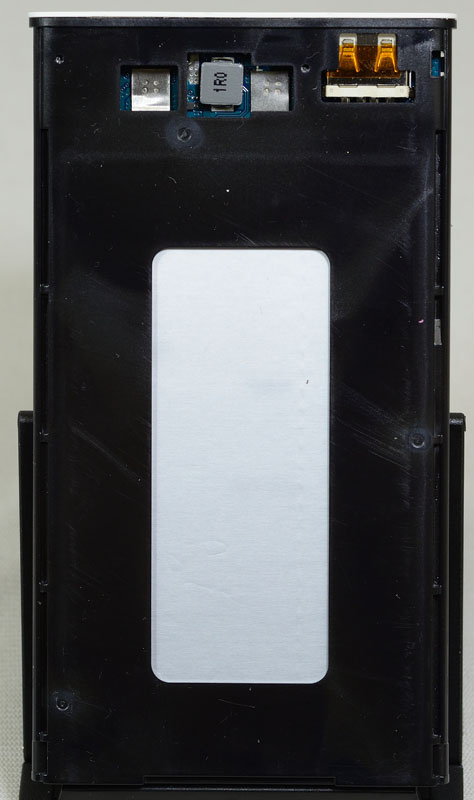

總成背面圖，黑色塑膠托盤靠近上方與電池中央處有開孔

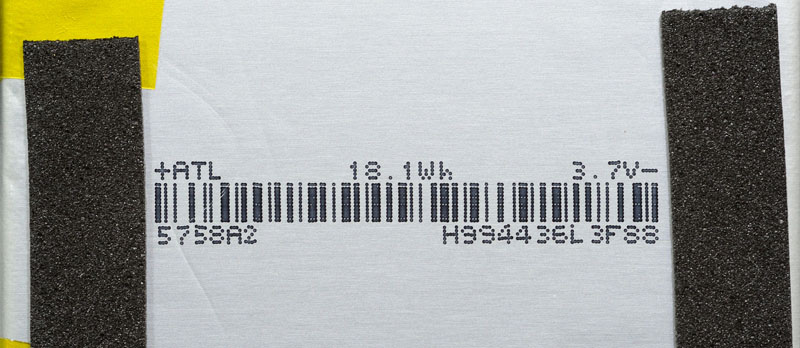

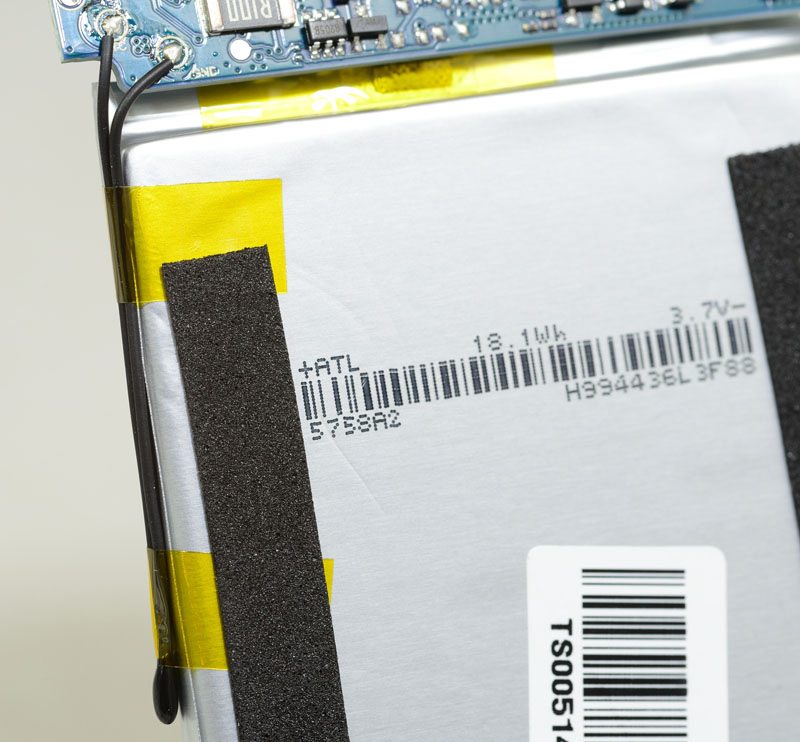

鋰聚合物電池芯採用東莞新能源ATL的產品，額定為3.7V 18.1Wh/4.88Ah
電路板使用螺絲固定在黑色塑膠托盤上，電池則使用雙面膠帶黏貼，當黑色塑膠托盤插入外殼中後，黑色長條底板用螺絲鎖在黑色塑膠托盤底部將其固定，避免滑出外殼

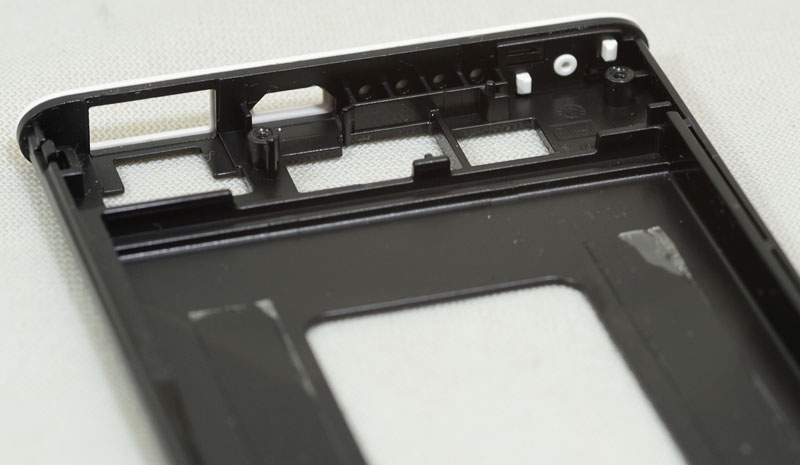

黑色塑膠托盤上半部固定電路板處結構
黑色豆狀熱敏電阻使用耐熱膠帶貼在電池側面

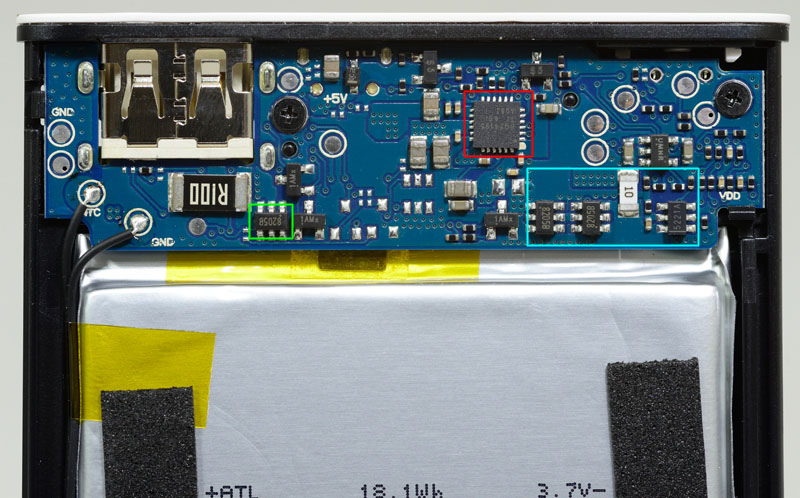

主電路板，水藍色框為鋰電池過充/過放/過電流保護電路(兩顆MOSFET和一顆保護IC)及電池保險絲(標示10的白色長方形元件)，紅色框為TI德儀BQ24195整合充放電IC，作為電池組充電及USB埠輸出5V升壓使用，綠框為控制USB輸出埠的MOSFET

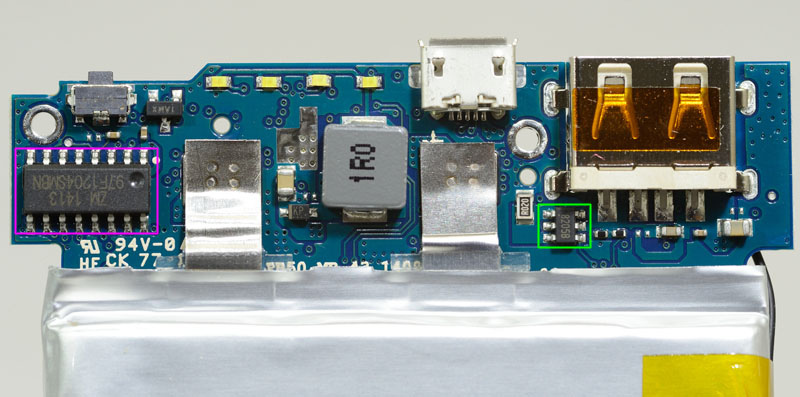

主電路板背面，鋰聚電池的正負極用點焊方式與主電路板連接，紫色框為ABOV 97F1204系列MCU(微控制器)，作為行動電源控制管理及電量顯示使用，綠色框也是用於控制USB輸出埠的MOSFET，這款行動電源省略了之前小米採用的USB辨識IC，而是直接把D+/D-短路，這可能會造成一些裝置充電上辨識的問題(例如APPLE與三星等非D+/D-短路定義的裝置)
電量指示燈採用白光SMD LED，透過外殼的側面透光設計，讓LED的亮度比較不刺眼
接下來就是上機測試
