接續之前扁薄金屬殼小米5000mAh鋰聚版行動電源開箱與拆解

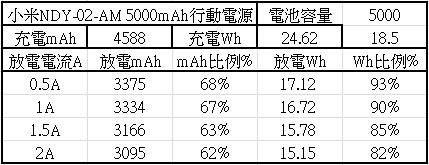

恆流0.5A/1A/1.5A/2A放電mAh及Wh數據，0.5A/1A均有90%以上可用Wh，1.5A/2A則分別在85%/82%以上

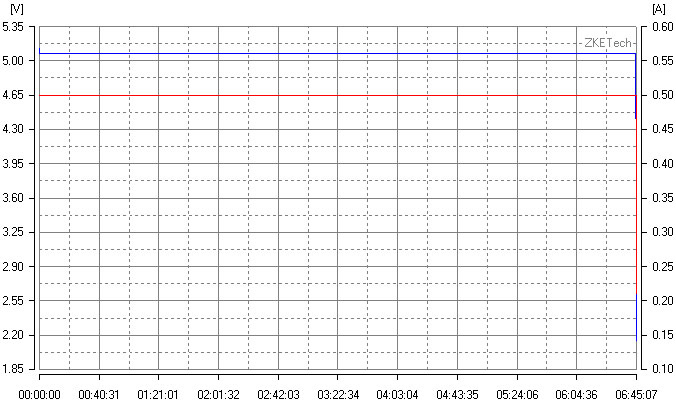

0.5A放電圖表

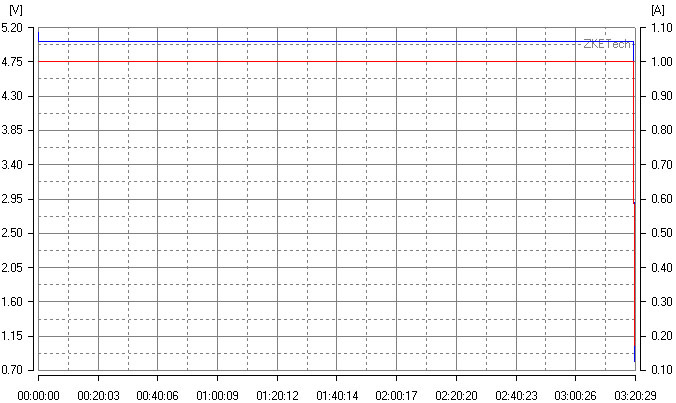

1A放電圖表

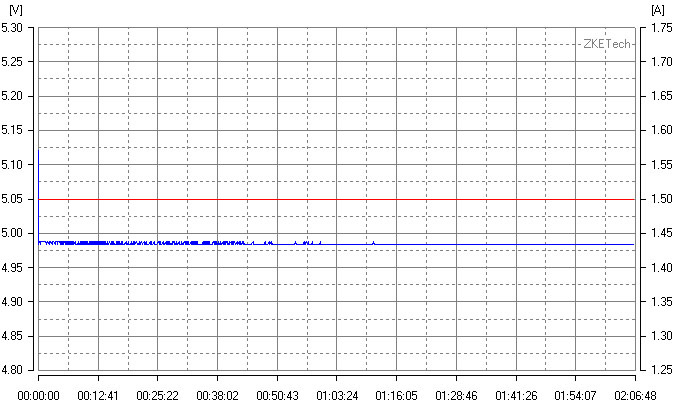

1.5A放電圖表

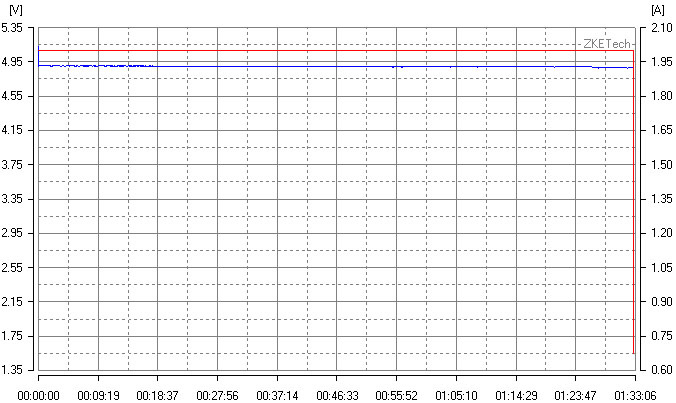

2A放電圖表

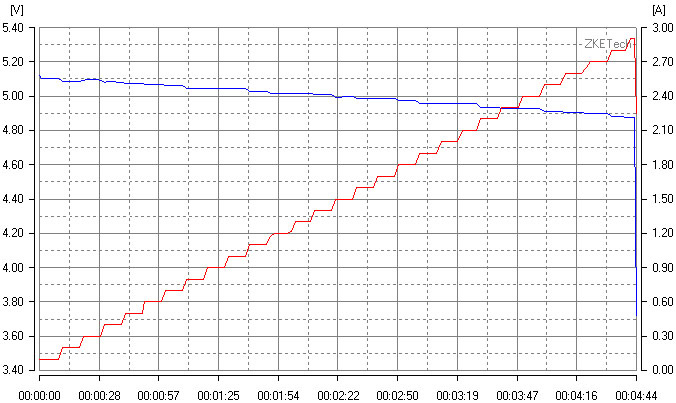

輸出負載測試圖，當輸出超過2.8A後行動電源便會關閉輸出，具有輸出過負荷(過電流)保護
實際對iPad2進行充電，因為小米5000無設置USB辨識IC，僅採D+/D-直接短路，所以無法達到最高電流，僅能以1A左右的電流進行充電(圖中為0.95A)

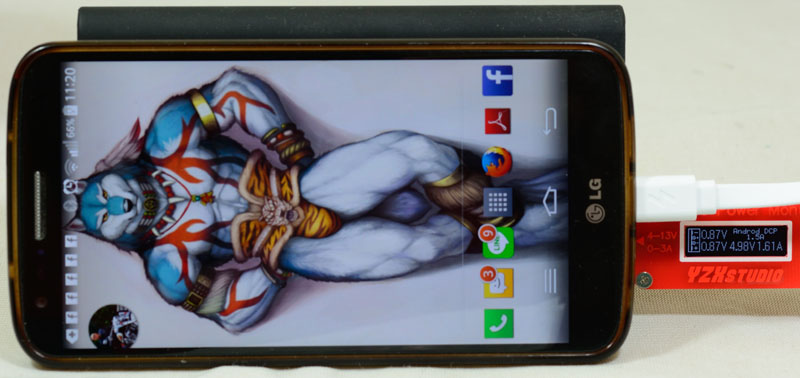

實際對LG G2進行充電，D+/D-可符合Android DCP充電定義，所以可用AC充電速度進行充電(圖中為1.61A)

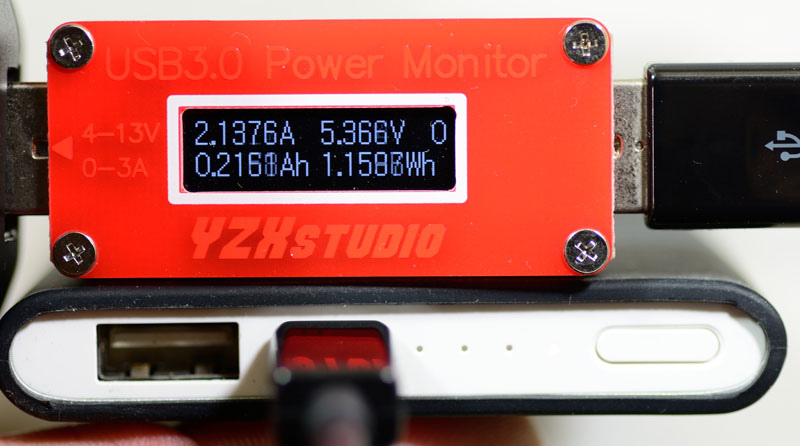

對小米5000鋰聚進行充電，當輸入電壓夠高時，充電電流可以超過2A，圖中使用飛宏帶線損補償5V 2A Adapter、LG原廠線及YZX電壓電流表

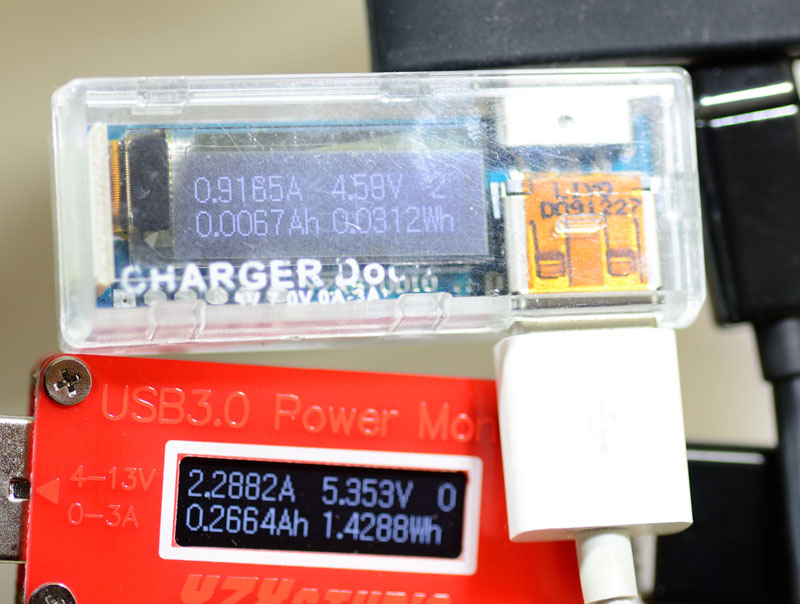

小米5000鋰聚支援邊充邊放，不過輸出端壓降較為明顯，圖中輸入電壓為5.35V，輸出電壓為4.59V
優點：
1.鋰聚合物電池採用，達成薄型外觀
2.鋁合金外殼質感佳
3.5V輸出轉換效率佳，並可邊充邊用
4.內部用料及做工良好
缺點：
1.USB無辨識IC，除D+/D-短路快充定義以外的裝置無法以最高電流充電
2.BQ24195在邊充邊用時輸出電壓壓降較明顯
3.充飽後待機電流接近70mA，較為偏高
4.輸入電流可達2A以上，不過需要使用初始電壓較高或有線損補償的ADAPTER
報告完畢，謝謝收看
