ASUS ROG STRIX B360-F GAMING電競主機板主要特色:
1.具備LGA1151插槽及Intel B360晶片組,支援第8代Intel Core桌上型處理器
2.四支DDR4記憶體插槽,支援雙通道DDR4-2666,B360內建12條PCIe3.0通道,M.2最大支援32Gbps傳輸頻寬
3.雙M.2插槽、6組SATA 6Gbps、具備兩個Type-A及一個Type-C USB3.1 Gen2埠及兩個USB3.1 Gen1擴充插座
4.ROG STRIX散熱片,搭配一組M.2散熱片,可協助主機板元件及M.2 SSD散熱
5.Intel Gigabit有線網路,具備LANGuard防突波保護及GameFirst IV整合頻寬調配,降低遊戲網路延遲
6.SupremeFX S1220A高解析音訊編解碼晶片,搭配Sonic Studio III/Sonic Radar III APP,享受聲歷其境的遊戲音效
7.AURA SYNC RGB同步燈效,支援各種相容的RGB裝置同步控制燈光,亦可支援RGB燈條
8.易上手UEFI BIOS、預先安裝I/O護板讓使用者可輕鬆DIY,ASUS SafeSlot、ESD防護和頂級組件提供最大耐用性
9.3D列印友善設計,主機板上專用安裝座可快速安裝由3D列印製作出的裝飾及輔助組件

主機板外盒正面,左上角為ROG標誌,左中為產品名稱,左下為產品資訊貼紙及ASUS商標,右側為主機板正面外觀圖,右下為特色圖示(B360晶片組、8代Core處理器、OPTANE MEMORY加速、AMD CROSSFIRE、AURA SYNC、自訂風格3D列印配件、VR READY)


外盒背面,上方為ROG標誌及產品名稱,中央為主機板各部分英文規格說明,下方為AURA SYNC、M.2散熱片、預先安裝I/O護板、3D列印組件安裝孔四個特色介紹,最下方有認證標誌、廠商聯絡資訊、ROG官方網站/臉書粉絲團QR碼及ASUS商標


外盒上方側面左邊有ROG標誌及產品名稱,右側有AURA、預先安裝I/O護板、ROG RAMCache、GameFirst、SupremeFX的多國語言介紹
外盒下方側面左邊有ROG標誌及產品名稱,右邊有產品資訊及條碼貼紙


外盒左右側面除ROG標誌及產品名稱外,還多貼一張活動貼紙,目前購買並登錄可獲得五年保固及免費到府收送


配件中的使用說明書、ROG STRIX貼紙、感謝選購卡


可吊在門把上的”遊戲中,請勿打擾”ROG吊牌

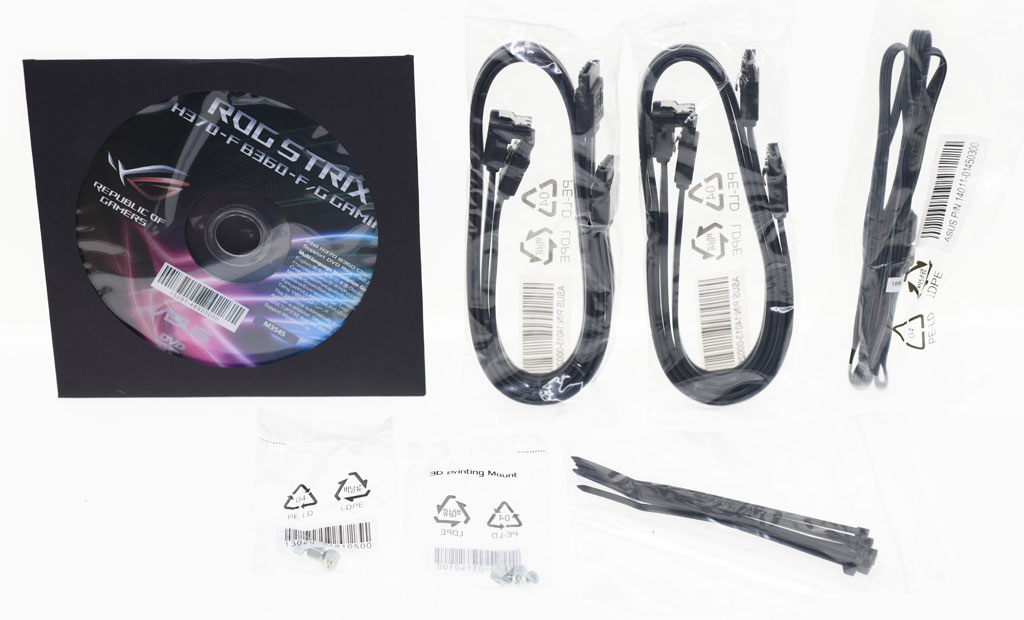

配件中還有一片驅動程式光碟、四條SATA連接線(兩條直式接頭、兩條直角接頭)、一條RGB控制信號延長線、一組M.2固定銅柱/螺絲、一組3D列印製作的配件固定銅柱/螺絲、一包塑膠束線帶

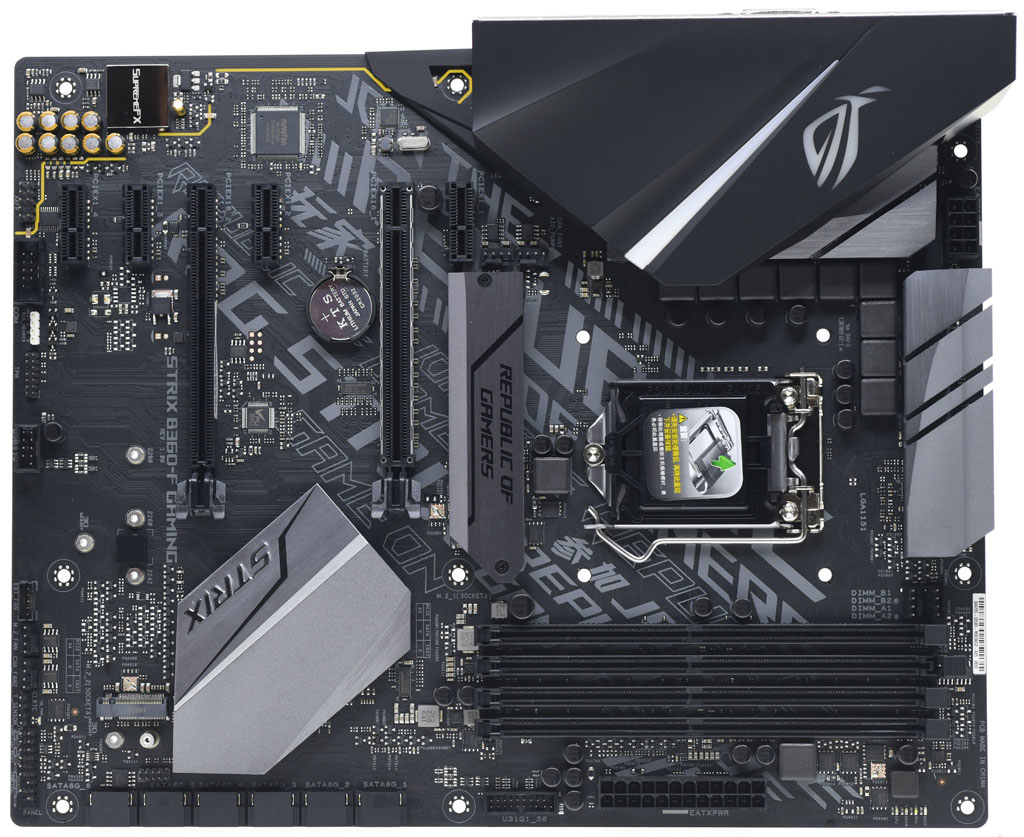

ASUS ROG STRIX B360-F GAMING為標準ATX主機板,尺寸為30.5x24.4cm,主機板正面的黑色電路板上有ROG電競圖騰設計,搭配ROG STRIX獨特流線造型散熱器,強調整體風格,營造搶眼外觀,第一眼即留下深刻的印象

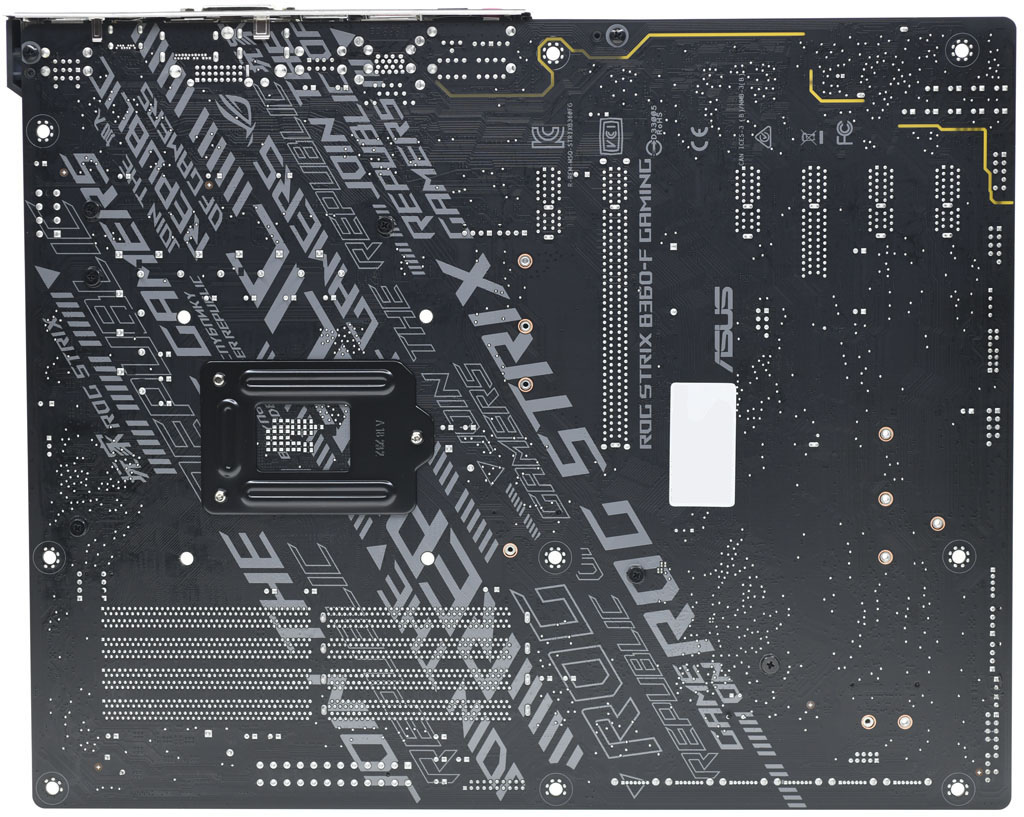

主機板背面電路板也有印上ROG電競圖騰,音效電路區下方印上認證標章,主機板序號/生產日期標籤也貼在此


主機板上方側面,I/O護板採預裝方式裝在主機板上,提升組裝便利性
主機板下方側面有六個SATA 6Gb/s插座,朝向前方的單排並列插座可以不受長型顯示卡阻擋而影響插拔

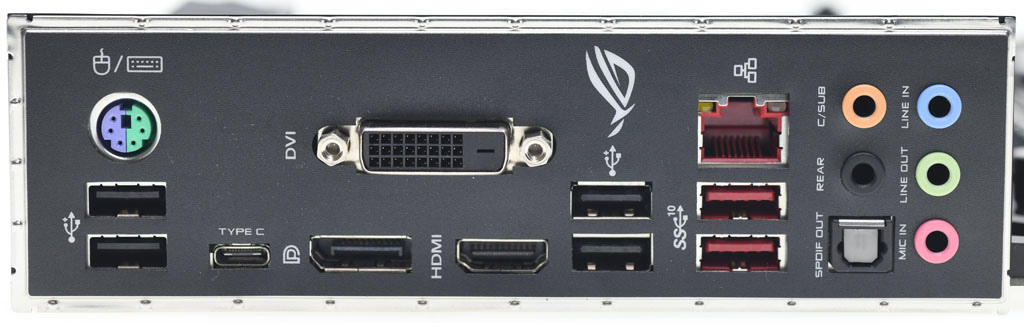

印有ROG標誌的預先安裝檔板上面I/O埠,有PS/2鍵盤滑鼠兩用埠、USB 2.0(黑色)*4、DVI-D*1、DisplayPort*1、HDMI*1、USB3.1 Gen2 Type-A(紅色)*2、USB3.1 Gen2 Type-C*1、1000Base-T RJ45有線網路埠、8聲道音效輸出/輸入3.5mm插孔、光纖輸出孔,各連接埠均有加強ESD的防護能力

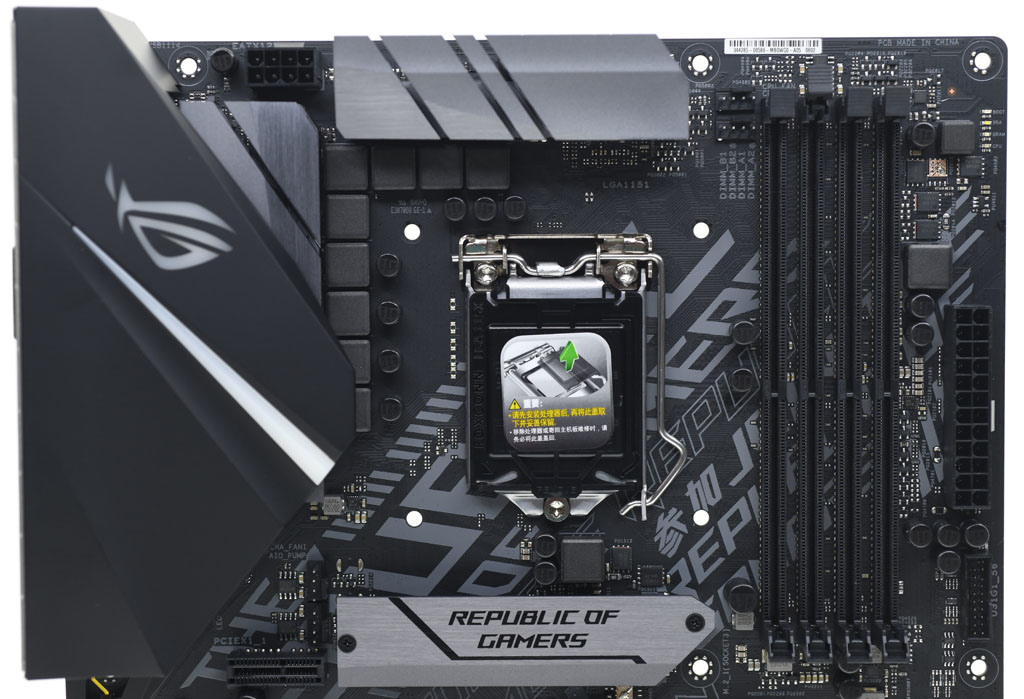

FCLGA1151插槽可支援第8代Coffee Lake Intel Core系列桌上型處理器,裝上護蓋可避免插座內的針腳受損,插槽旁用螺絲固定,有Republic Of Gamers裝飾字樣的為M.2散熱片,其下方有一組M.2 NGFF插槽

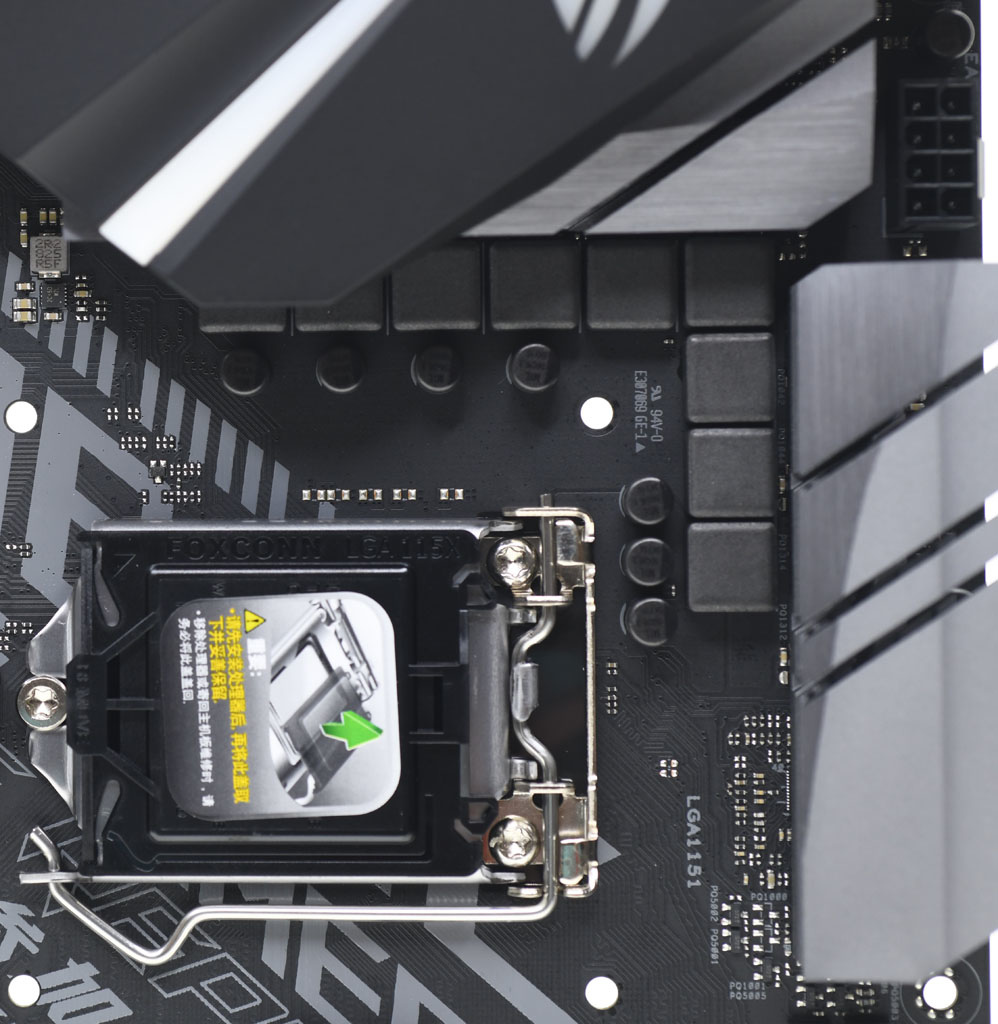

FCLGA1151插槽旁邊Digi+VRM提供處理器穩定的供電,有7個輸出電容及9個輸出電感,採4+1相配置(其中八個電感採兩兩並聯配置成四組),並採用高品質的電感及電容確保耐久運作


CPU VRM功率元件上覆蓋散熱片,協助發散運作中的熱量,散熱片用螺絲固定在底部電路板上
I/O埠上方覆蓋大型造型遮罩,上面有乳白色長條燈罩及ROG標誌的RGB燈光顯示區

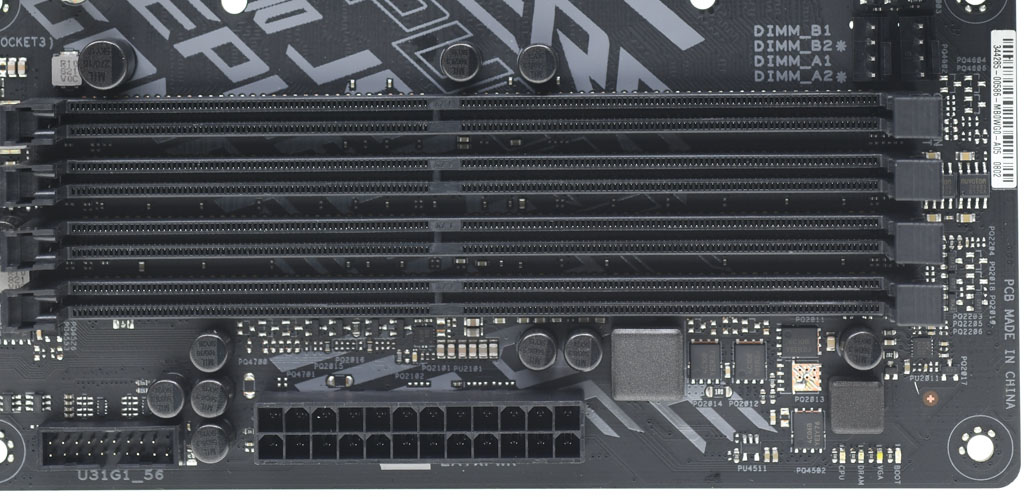

四組華碩Q-DIMM單側快扣DDR4記憶體插槽,提供簡單且穩固的記憶體固定,採雙通道配置,單相VRM記憶體供電迴路,具備過電流防護機制,依照所使用的處理器,記憶體類型可支援DDR4-2666MHz
ASUS OptiMem將佈線與穿孔配置在最佳的PCB層,維持完整的記憶體訊號,另外ASUS T-Topology佈線配置可平衡記憶體插槽之間的佈線長度,保持訊號傳送時間一致。上述強化使ROG STRIX B360-F GAMING可支援各種雙通道與四通道DIMM記憶體套件,同時為電腦提供良好穩定性,以因應各種類型的工作負載
ATX24P接頭左邊為USB3.1 Gen1機殼面板USB埠接線插座,右邊靠近角落螺絲鎖孔處有四個華碩Q-LED,可指示CPU、DRAM、VGA、Boot Device的運作狀態,方便進行快速診斷除錯

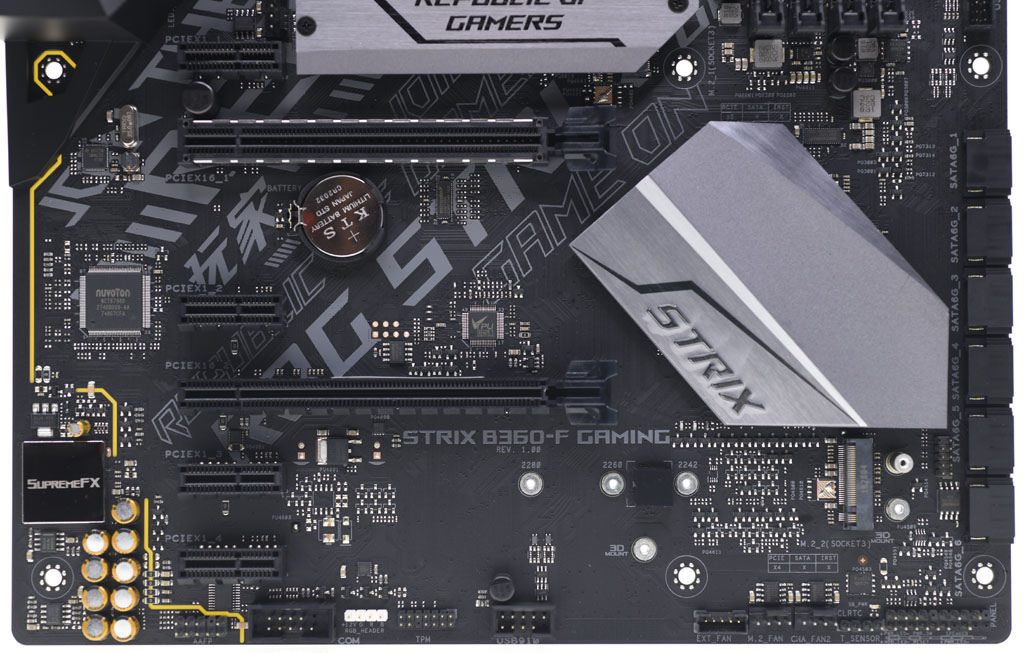

左側音效區電路區有一明顯的黃色分界線,為音訊線路屏蔽設計,將類比信號音效電路區與數位信號電路區分隔開來以降低干擾。晶片組散熱片旁還有另一個M.2 NGFF擴充槽,設置在遠離發熱顯示卡的位置以達到最大的氣流散熱效果,也具備可將M.2散熱片固定到這裡的鎖點,旁邊還有3D Mount配件的鎖點

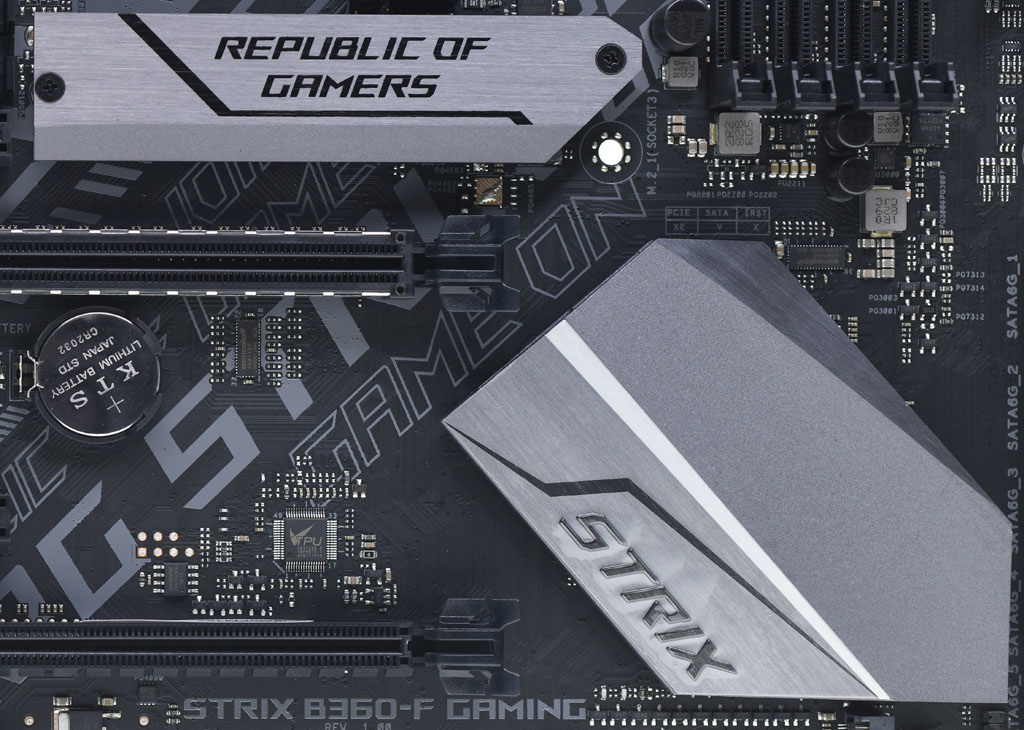

用螺絲固定的M.2散熱片可大幅提升風扇散熱效果,採用風格獨特的髮絲紋金屬表面處理,上有Republic Of Gamers裝飾字樣,B360晶片組散熱片上有STRIX字樣裝飾面板

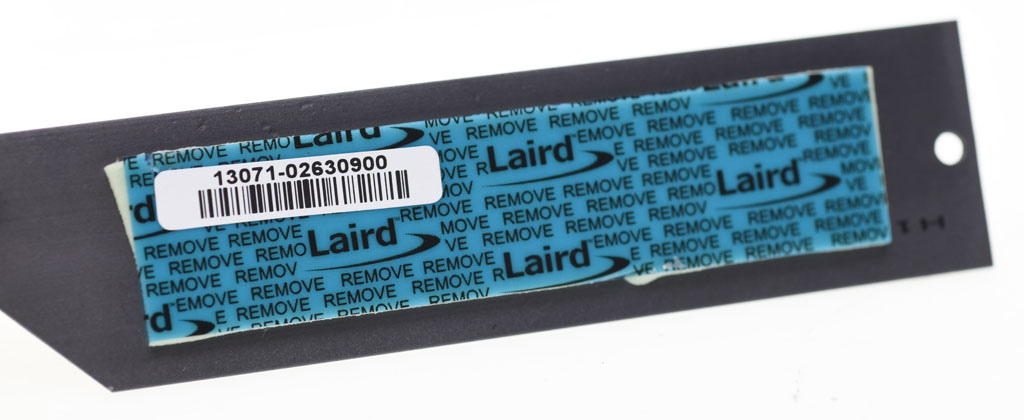

M.2散熱片背面有預先貼上導熱膠墊,使用前要先撕掉藍色膠膜再將其蓋上M.2 SSD,才能發揮熱量傳導效果

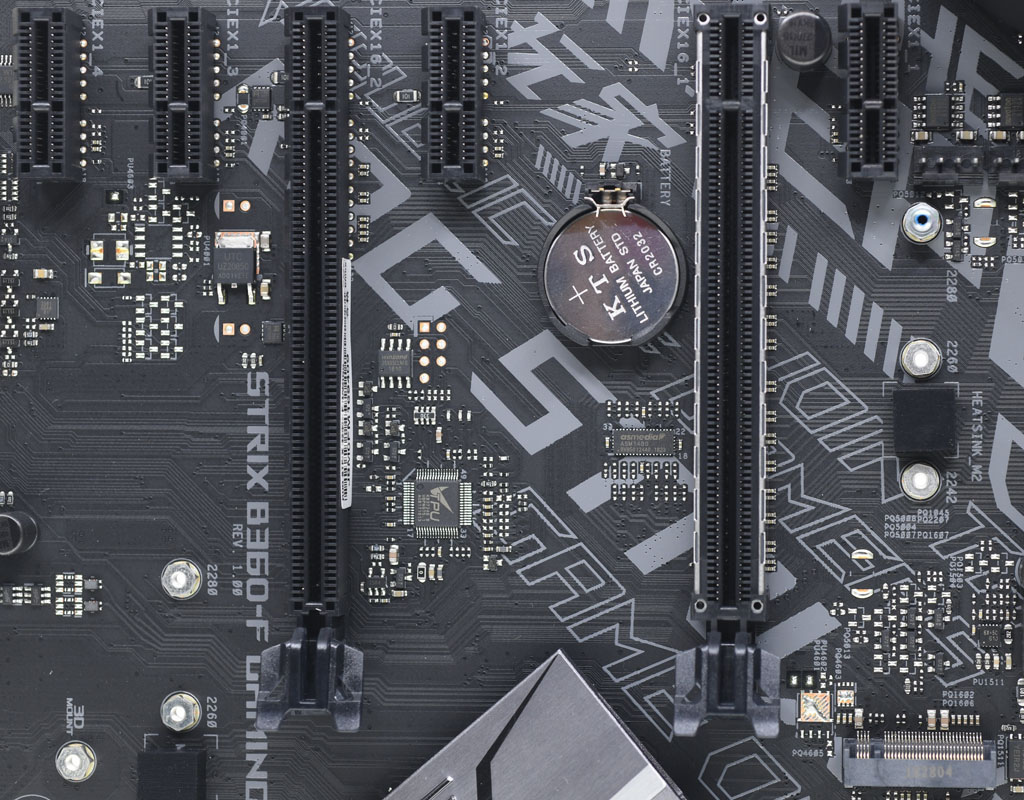

主機板具備兩個PCIe 3.0x16(一個x16一個x4)及四個PCIe 3.0x1介面卡擴充插槽,PCIe x16插槽具備鎖定扣機構(華碩Q-Slot),第一支PCIe 3.0 x16走CPU通道,第二支PCIe 3.0 x16(x4)與其他PCIe 3.0 x1插槽走B360晶片組通道
最右邊的PCIE x1下方有一個M.2 NGFF M-Key插槽,可安裝2242/2260/2280的PCIEx2或是SATA介面的M.2 SSD
附註一:PCIEX16_2與PCIEX1_1及PCIEX1_2共用通道,當使用這兩個插槽時,PCIEX16_2會在x2模式下運行
附註二:M.2_1與PCIEX1_4及SATA6G_2共用通道,可在BIOS內調整成僅使用PCIEx2模式來釋放SATA通道

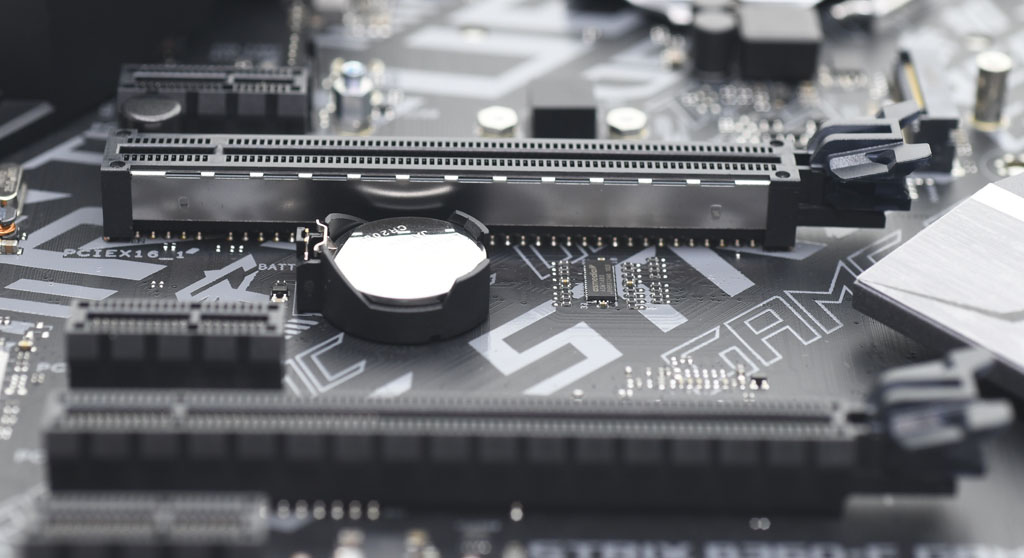

用來安裝主顯示卡的ASUS SafeSlot插槽本體經過強化,四個角落有強化固定金屬柱,插槽側面也有金屬保護罩,增強插槽結構並加強屏蔽效果

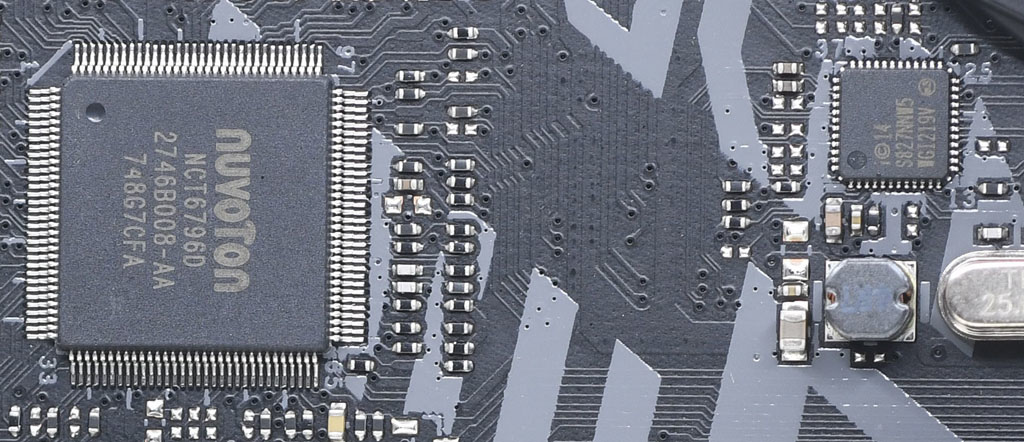

左邊為Nuvoton新唐的NCT6796D輸出輸入晶片(Super I/O),支援序列埠、印表機介面、鍵盤&滑鼠(KBC)介面、輸出輸入(GPIO)介面。在溫度量測部分,支援thermal diode及thermistor兩種溫度感測元件,提供準確的溫度量測。在風扇轉速控制部分,搭配新唐專利”SMART FAN”,使風扇噪音與散熱兩者達到最佳平衡;另外,輔以監控電腦硬體系統的電壓,確保電腦能在適當環境下正常運作
右邊為Intel I219-V低功率GbE PHY,提供1000Base-T RJ45有線乙太網路連接

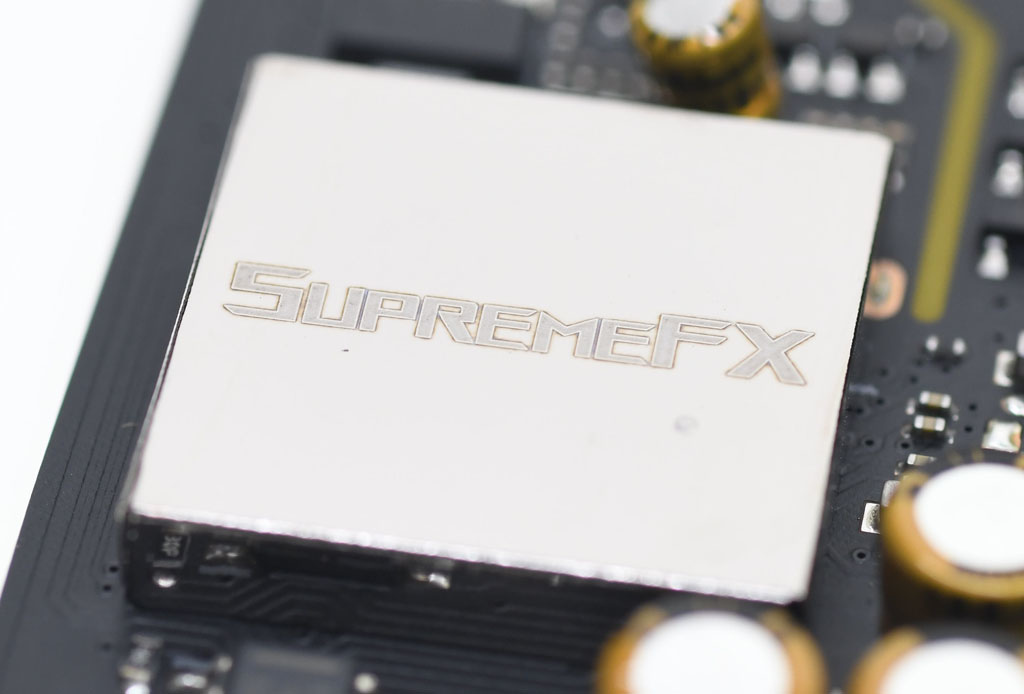

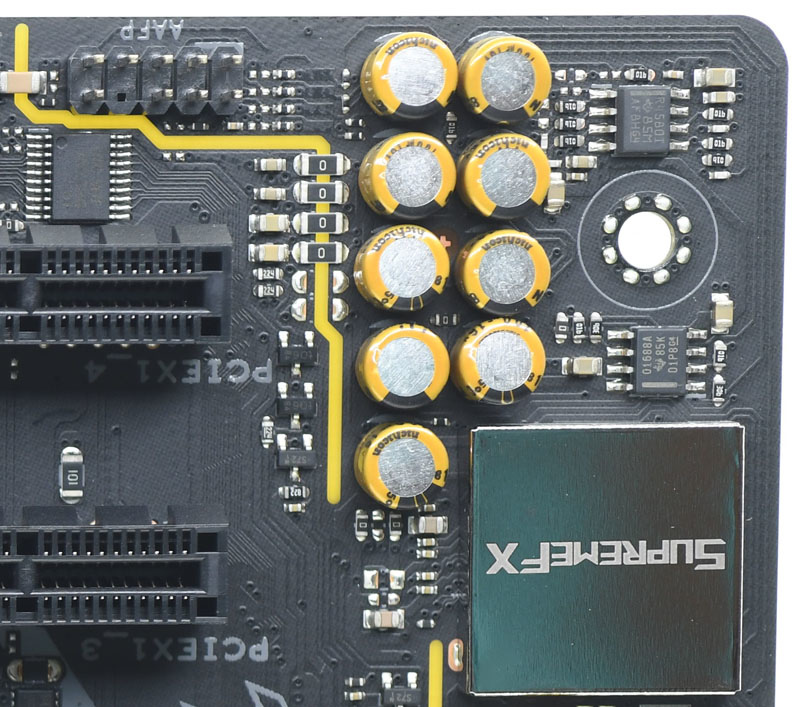

印有SupremeFX字樣屏蔽金屬罩蓋住的是SupremeFX S1220A音效編解碼晶片,具備8通道高解析度音訊編解碼、輸出阻抗感測、120dB SNR立體聲播放輸出及113dB SNR輸入


內建兩個音響運算放大器,分別是TI的RC4580及OPA1688,用來搭配不同阻抗(32-600Ω)的耳機


音效電路部分電容採用nichicon金皮音訊電容,可提供更溫暖、自然的聲音,以及極高的清晰度與傳真度

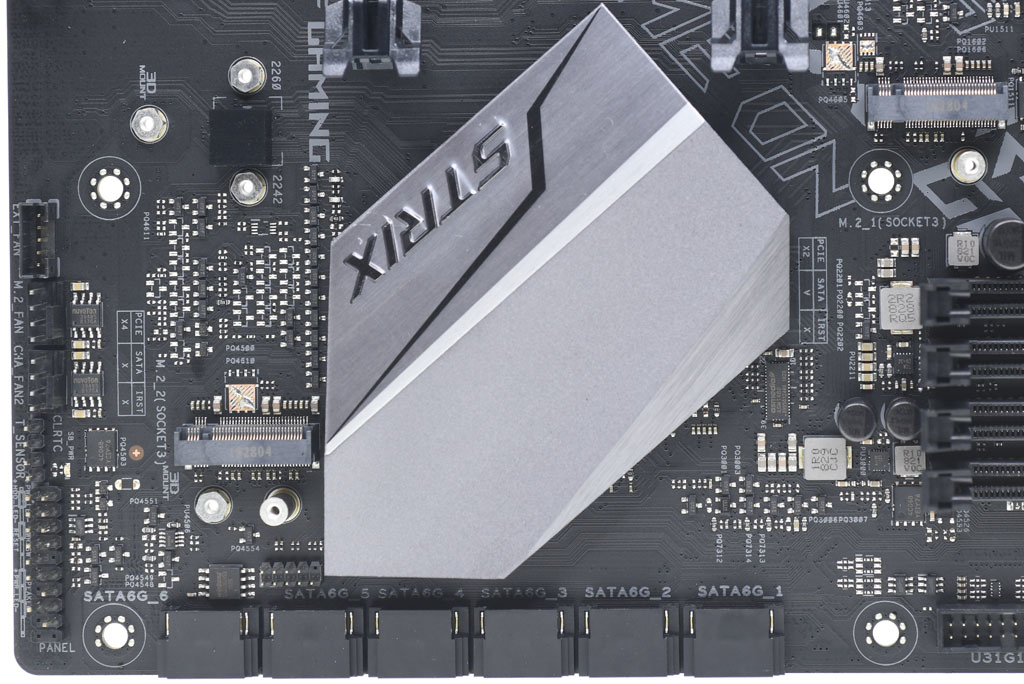

有STRIX裝飾銘牌散熱片下就是B360晶片組,左方有一個M.2 NGFF M-Key插槽,可安裝2242/2260/2280的PCIEx4介面的M.2 SSD,下方有六個SATA 6Gb/s插座一字排開

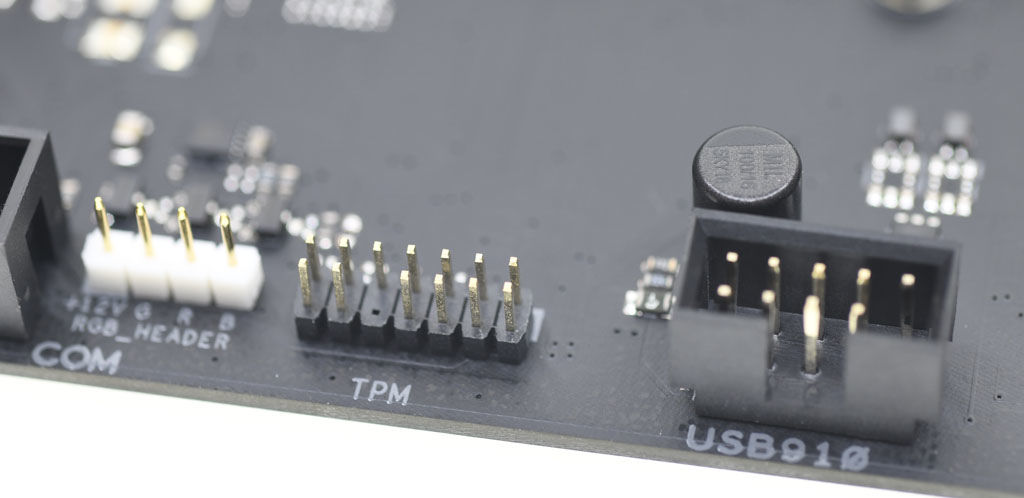

左方白色插針為AURA SYNC RGB控制插座,可控制RGB燈光,也可與其他相容AURA的RGB配件連動控制;中間為TPM接頭;右方為主機板USB2.0接頭


接下來介紹ASUS ROG STRIX B360-F GAMING的UEFI BIOS

BIOS下快速鍵:
F3:我的最愛
F4:AURA燈效開/關
F5:載入預設值
F6:QFAN控制
F7:進階/EZ模式切換
F9:搜尋
F10:儲存並離開
F12:畫面擷圖

EZ模式BIOS設定畫面
左上角落時鐘調整可使用滑鼠控制調整日期及時間設定
左上顯示主機板名稱、BIOS版本、處理器及時脈、記憶體容量及時脈
中上顯示處理器溫度、核心電壓、主機板溫度
右上EZ System Tuning可快速套用CPU超頻以改善系統效能
左中顯示已安裝記憶體的插槽編號、插上的記憶體模組容量及速度
中間顯示SATA連接埠詳細資訊以進行裝置識別
左下顯示各風扇/水冷幫浦的轉速資訊
中下顯示處理器風扇控制,點選QFan Control按鈕,即可微調各風扇設定
右下顯示目前連接的啟動裝置及啟動順序


進階模式BIOS設定畫面
左側顯示選單頁、設定項目、設定說明,右側顯示處理器時脈/溫度/BCLK/核心電壓/倍頻、記憶體時脈/電壓/容量、3.3V/5V/12V電壓,畫面最上方與最下方都有一些快速功能選項,用鍵盤功能按鍵或滑鼠點選即可進入

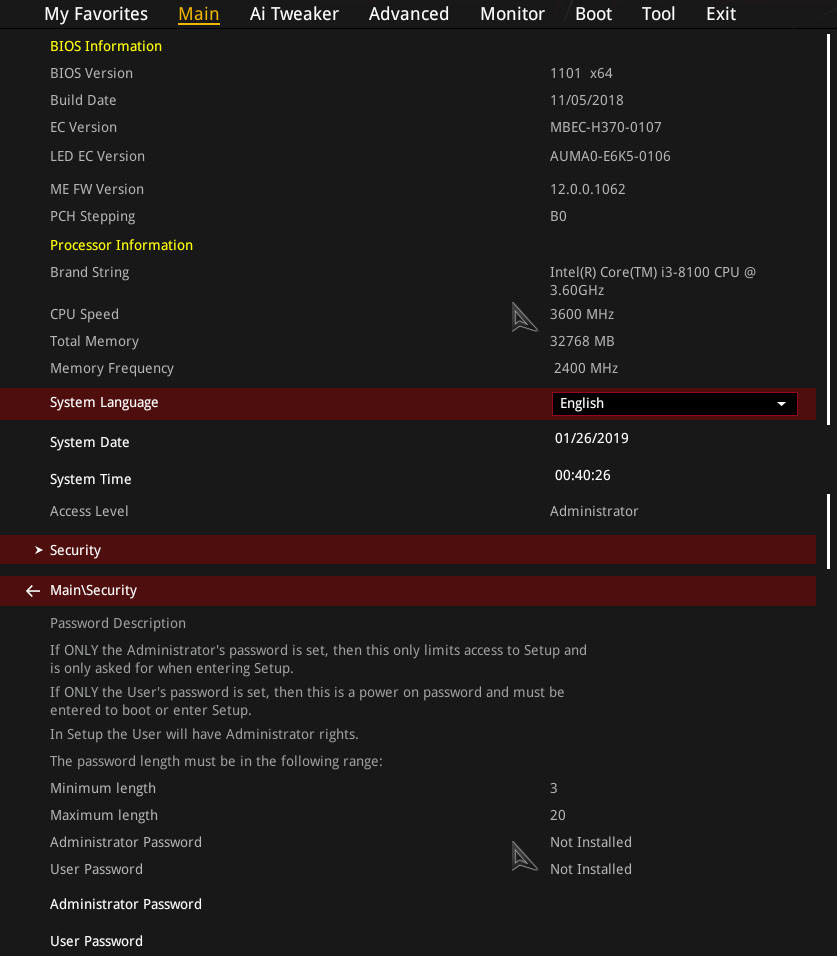

Main可顯示版本、處理器/記憶體簡易資訊、BIOS語言、日期/時間
Main→Security可設定安全密碼

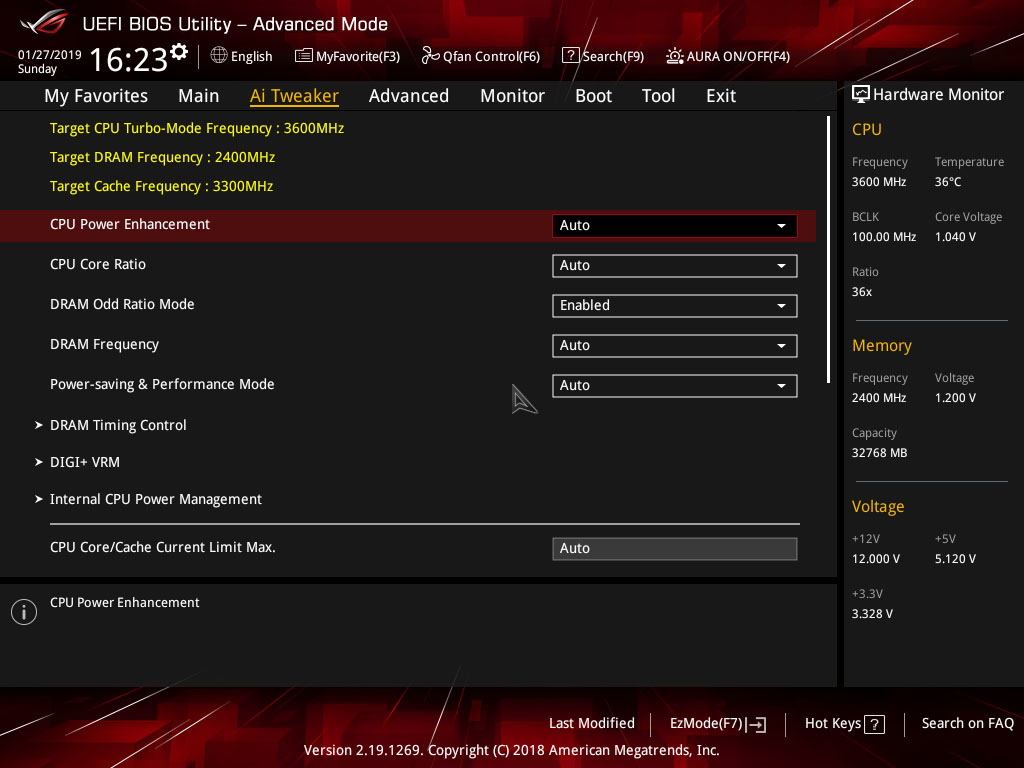

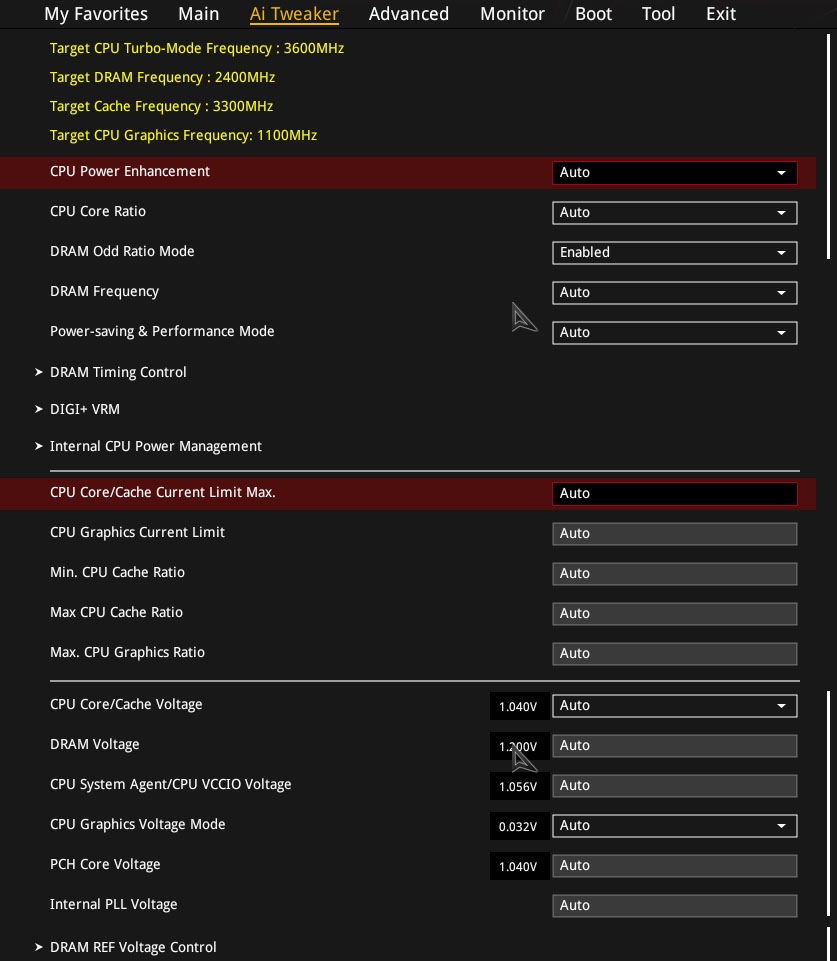

Ai Tweaker設定處理器超頻設定,有許多關於處理器/記憶體的時脈/時序設定及電壓設定

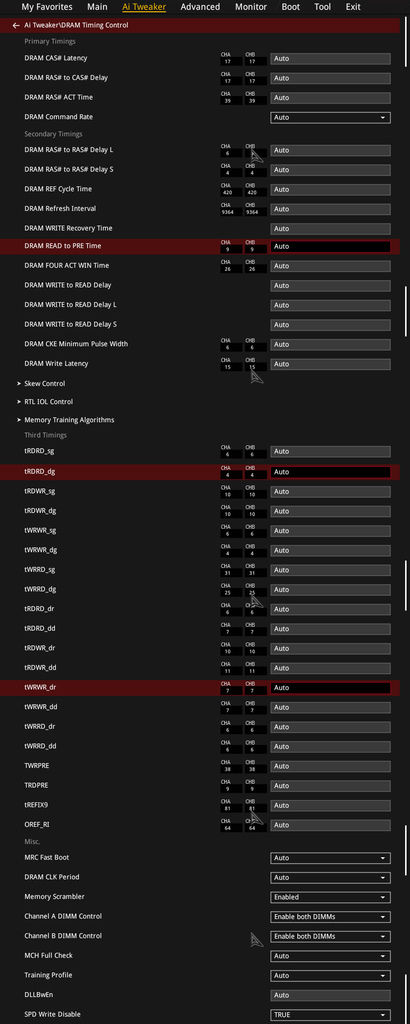

Ai Tweaker→DRAM Timing Control有詳細的記憶體時序/延遲等進階設定

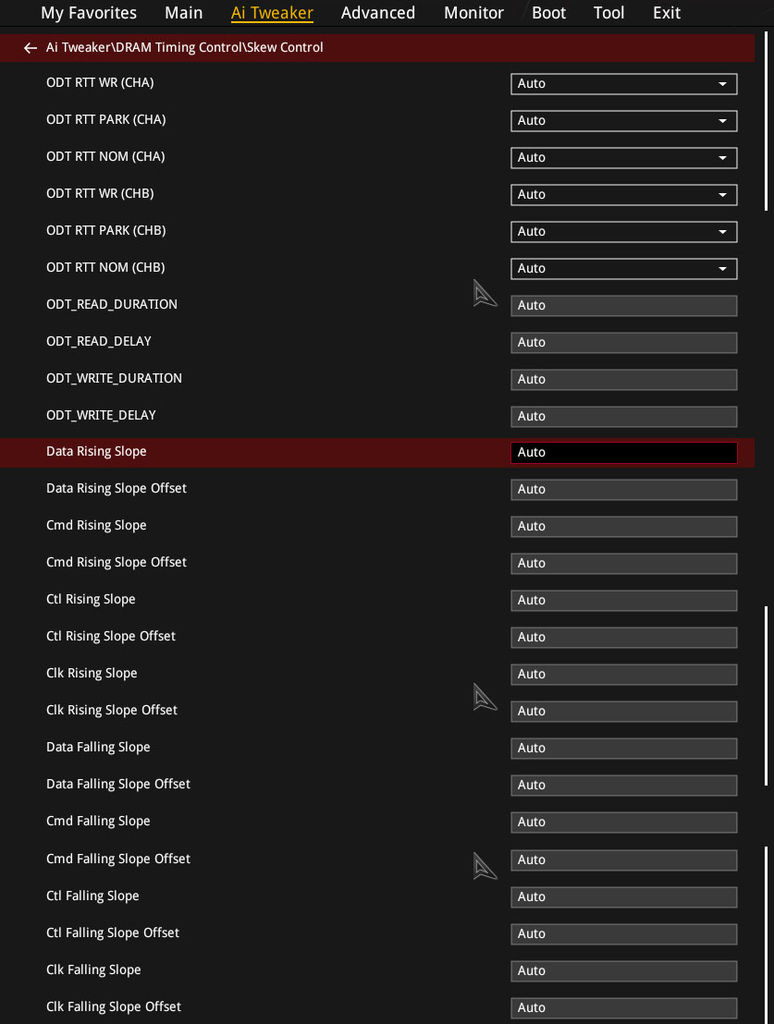

Ai Tweaker→DRAM Timing Control→Skew Control有記憶體驅動波形斜率/偏移控制,用來對記憶體的驅動波形進行微調以提高超頻穩定性

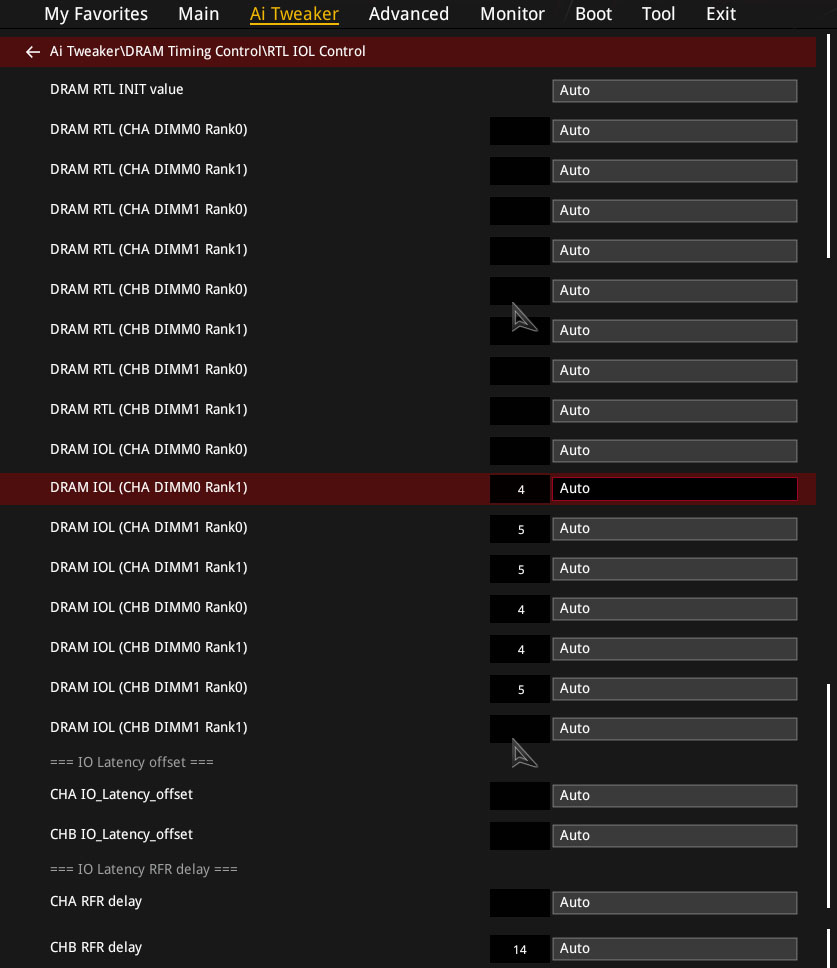

Ai Tweaker→DRAM Timing Control→RTL IOL Control可針對記憶體RTL(Round Trip Latency來回通訊延遲)及IOL(Input/Output Latency輸入/輸出延遲)進行微調,用來提高效能或提升穩定性

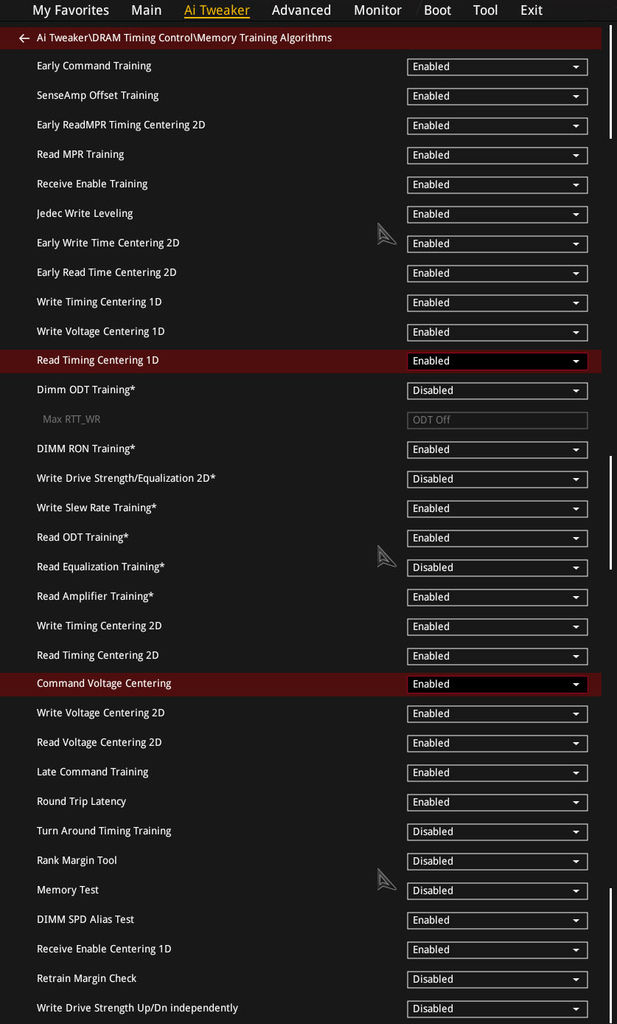

Ai Tweaker→DRAM Timing Control→Memory Training Algorithms是針對DDR3/4因記憶體時脈/控制信號傳遞方式改變,每一條模組從第一個顆粒傳到最後一個顆粒時會有時序差,因模組的差異,這個時序差不是固定的,所以記憶體控制器在初始化時必須要對記憶體進行Training,來找出最佳時序,這個選單可以調整記憶體模組在Training的演算方式,微調超頻的記憶體使其獲得更佳的穩定性

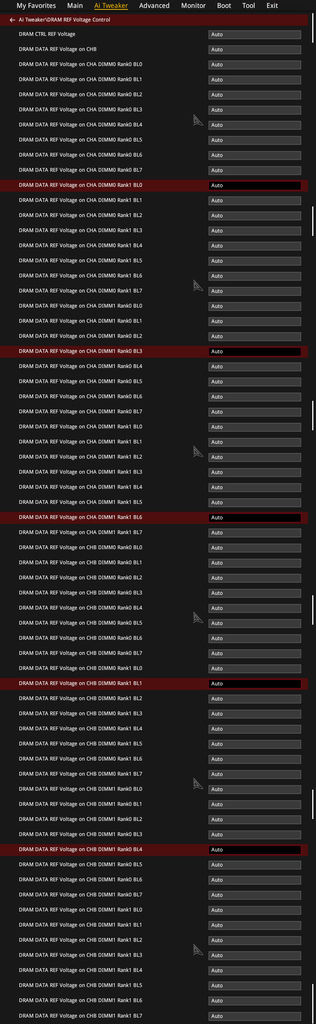

Ai Tweaker→DRAM REF Voltage Control可以控制DDR4記憶體控制器產生的個別通道/DIMM/RANK的Vref(參考電壓),這個與上面幾個記憶體進階參數設定都是有相關聯性的

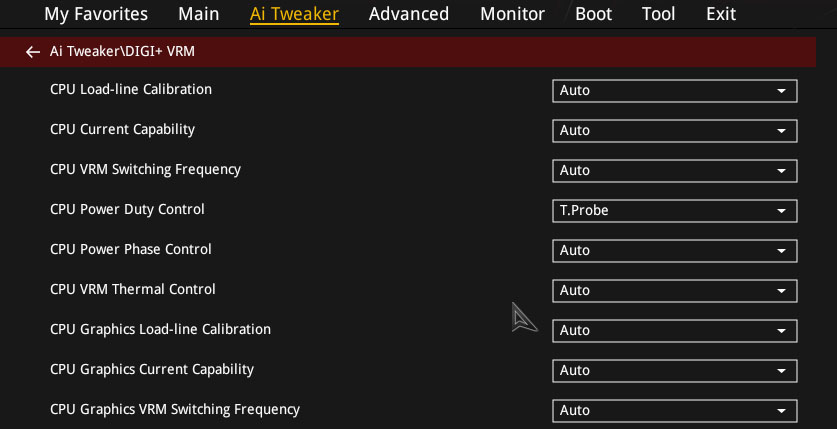

Ai Tweaker→DIGI+ VRM用來調整CPU VRM運作的各項細部參數

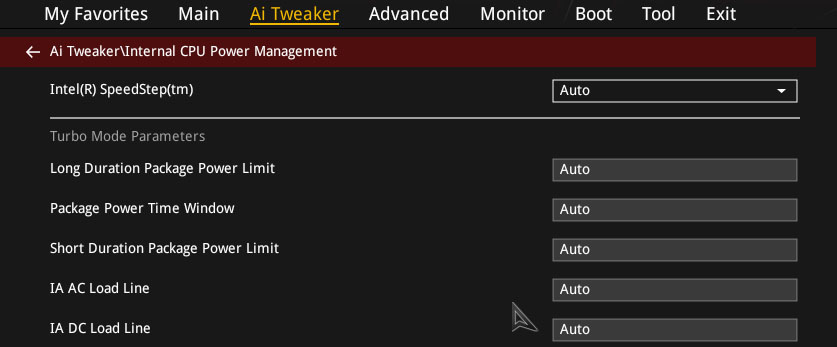

Ai Tweaker→Internal CPU Power Management管理CPU電源管理細部設定

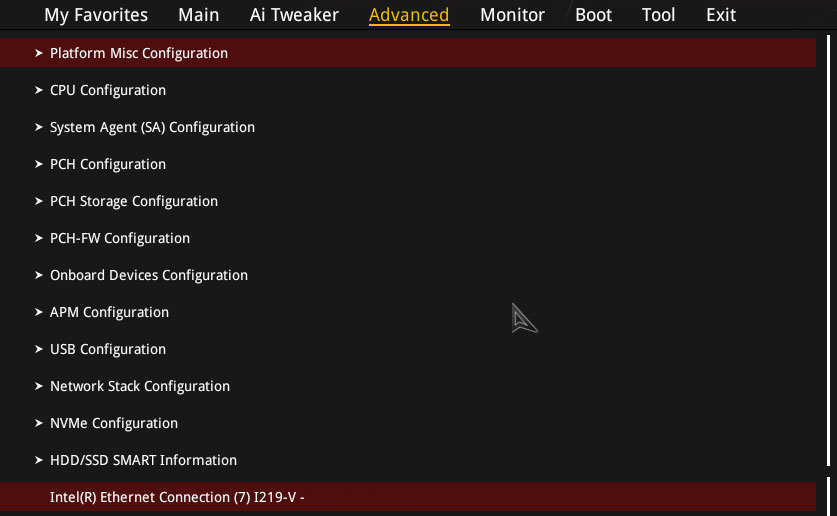

Advanced設定主機板上各部分單元詳細參數設定


Advanced→Platform Misc Configuration設定PCIe、DMI的ASPM(Active State Power Management,主動電源管理)


Advanced→CPU Configuration顯示處理器詳細資訊,並可設定SGX/VMX/運作核心數等設定
Advanced→CPU Configuration→CPU-Power Management Control可調整EIST、Speed Shift、C-state、CFG Lock等設定

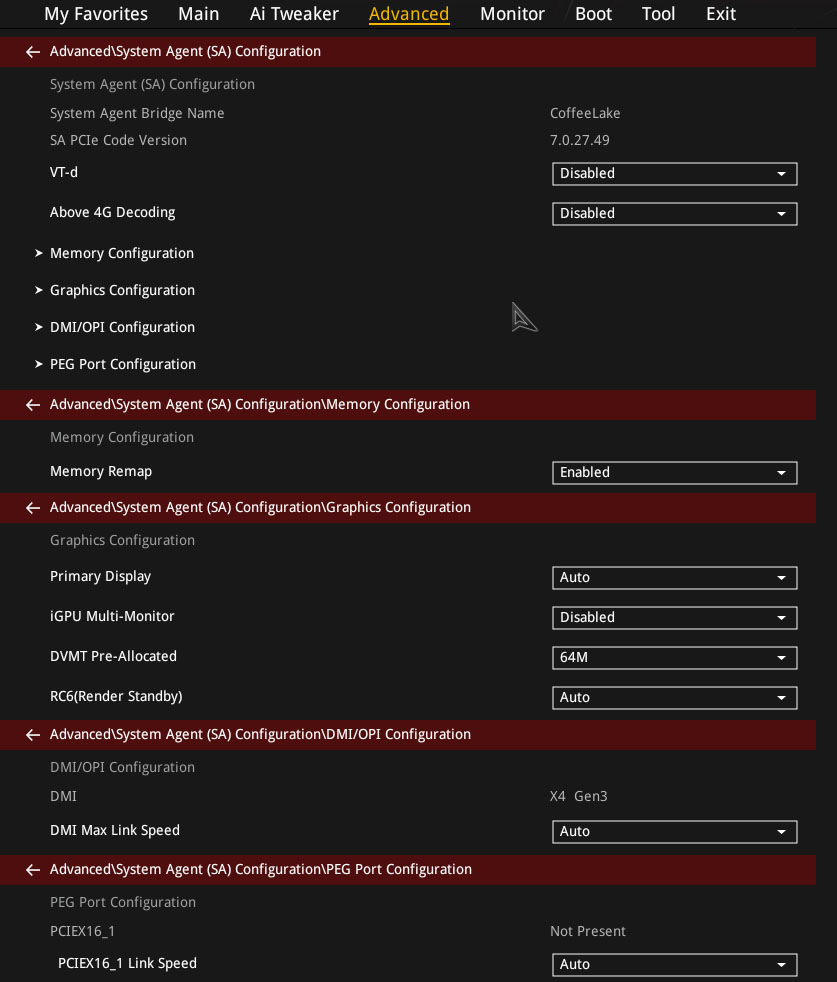

Advanced→System Agent(SA) Configuration可調整系統代理設定
Advanced→System Agent(SA) Configuration→Memory Configuration可調整作業系統重新指派記憶體位址
Advanced→System Agent(SA) Configuration→Graphics Configuration可調整內建顯示相關設定
Advanced→System Agent(SA) Configuration→DMI/OPI Configuration可調整CPU與PCH間DMI的速度
Advanced→System Agent(SA) Configuration→PEG Port Configuration可調整PCIEX16_1的運作速度(Gen1/2/3)

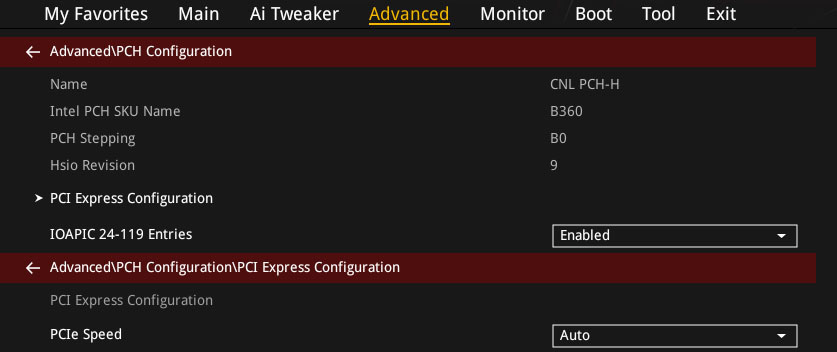

Advanced→PCH Configuration可以管理與設定PCI Express插槽、IOAPIC 24-119項目
Advanced→PCH Configuration→PCI Express Configuration可以調整PCH的PCI Express通道速度(Gen1/2/3)

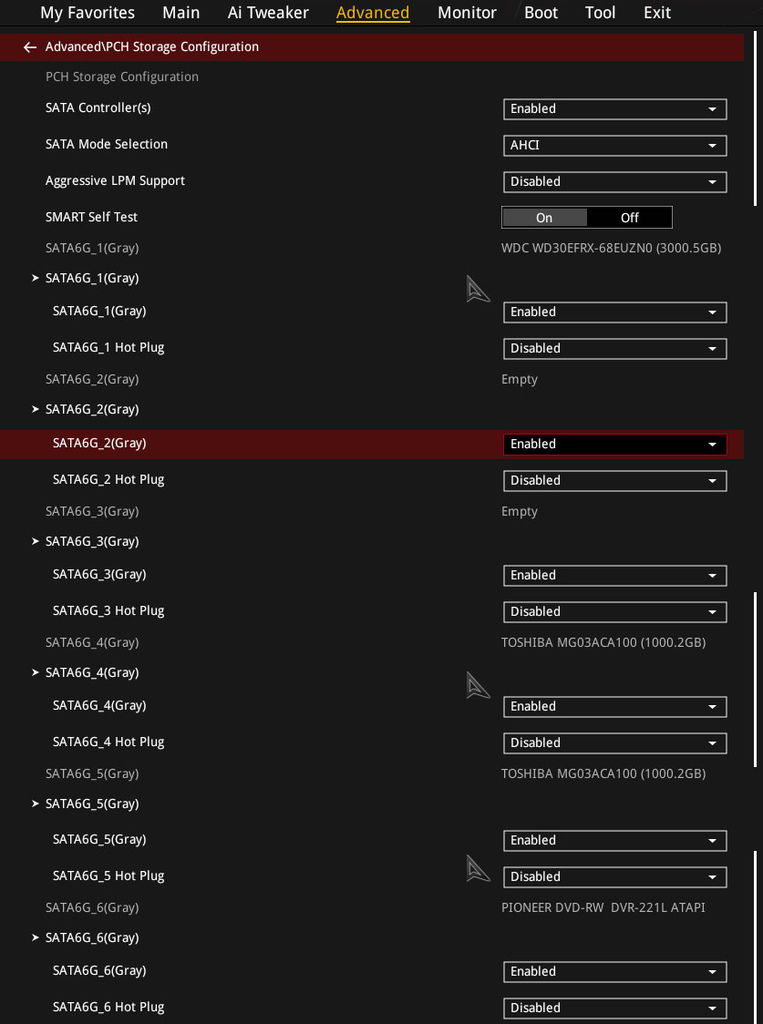

Advanced→PCH Storage Configuration可以檢測並顯示已連接的SATA裝置,未檢測到會顯示Empty

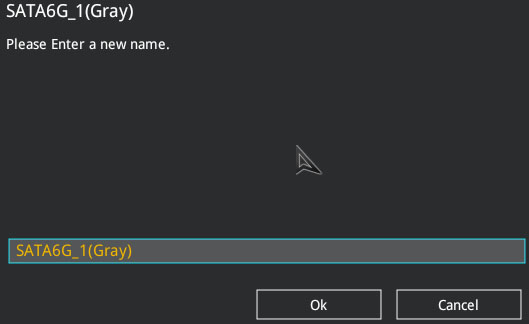

可以重新命名每個SATA通道名稱

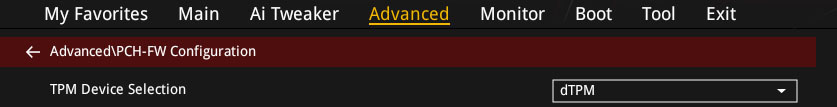

Advanced→PCH-FW Configuration用來選擇TPM(信任平台模組)2.0裝置

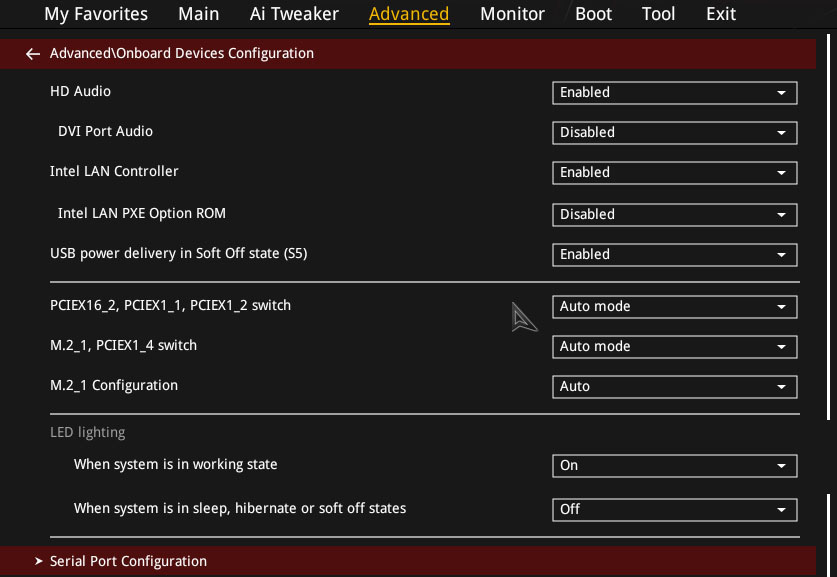

Advanced→Onboard Devices Configuration可開啟/關閉主機板內建音效/網路等裝置,PCIEX16_2/PCIEX1_1/PCIEX1_2的共用頻寬設定、M.2_1/PCIEX1_4及M2_2的頻寬設定、串列埠設定,也可以控制Soft-Off狀態下USB供電及LED燈光模式

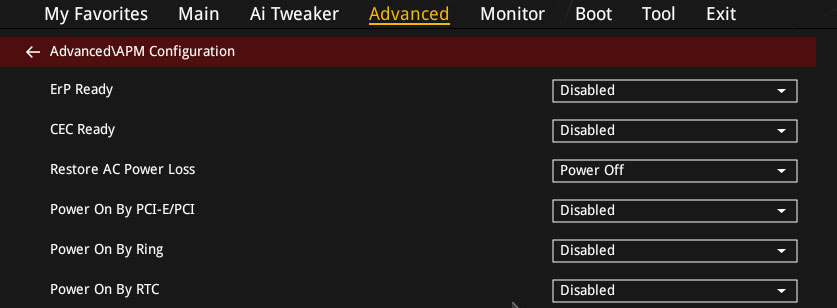

Advanced→APM Configuration可調整主機板進階電源管理設定

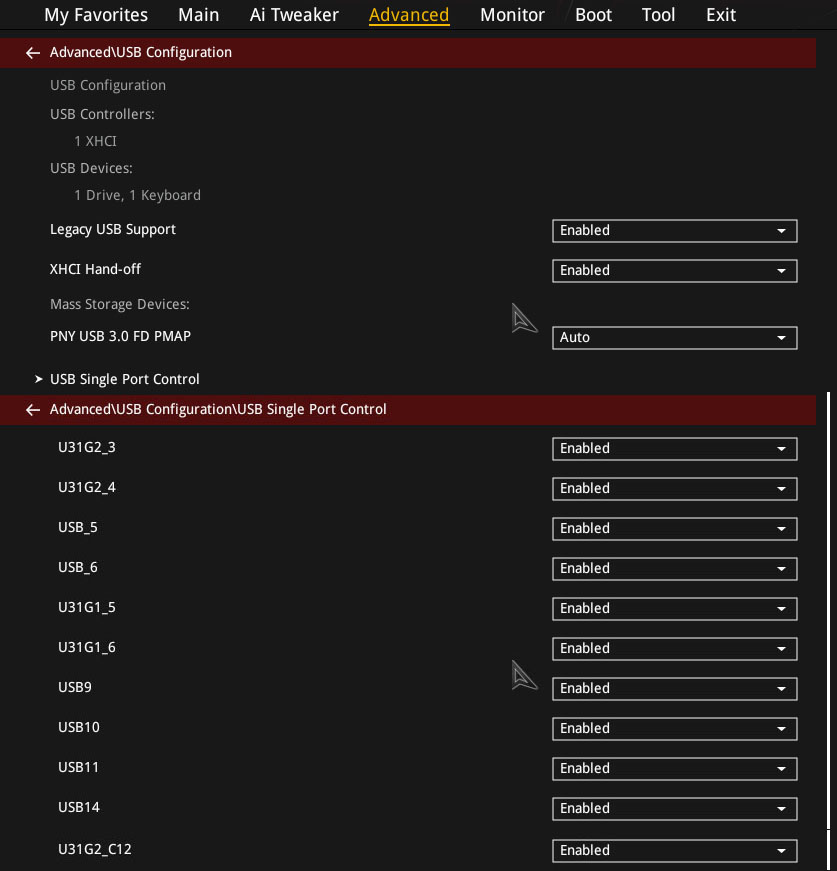

Advanced→USB Configuration可以更改USB裝置的各項相關設定
Advanced→USB Configuration→USB Single Port Control可個別控制每個USB埠開啟或關閉

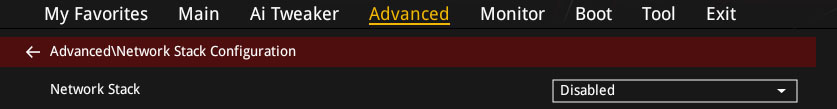

Advanced→Network Stack Configuration可設定UEFI下網路堆疊/網路遠端開機功能

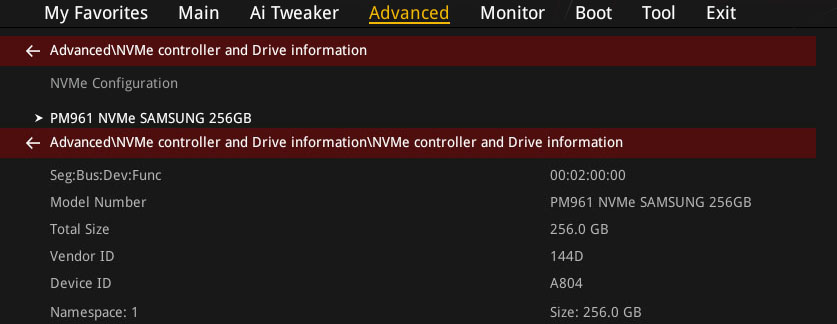

Advanced→NVMe Controller and Drive information可以顯示目前已安裝的NVMe SSD及其內容資訊

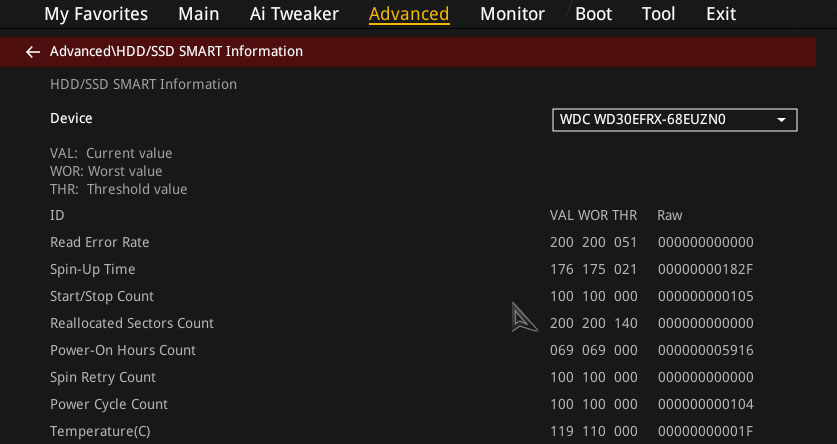

Advanced→HDD/SSD SMART information可以顯示SATA介面的硬碟/SSD的SMART資訊,Device可以選擇要查看的裝置

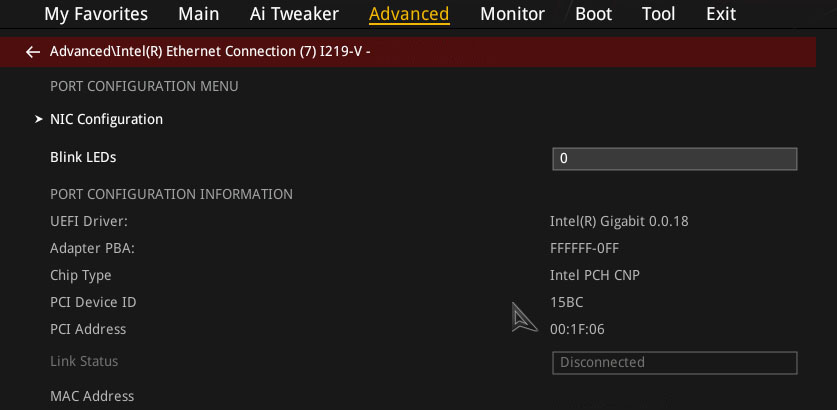

Advanced→Intel(R) Ethernet Connection(7) I219-V可以顯示目前內建網卡的相關資訊

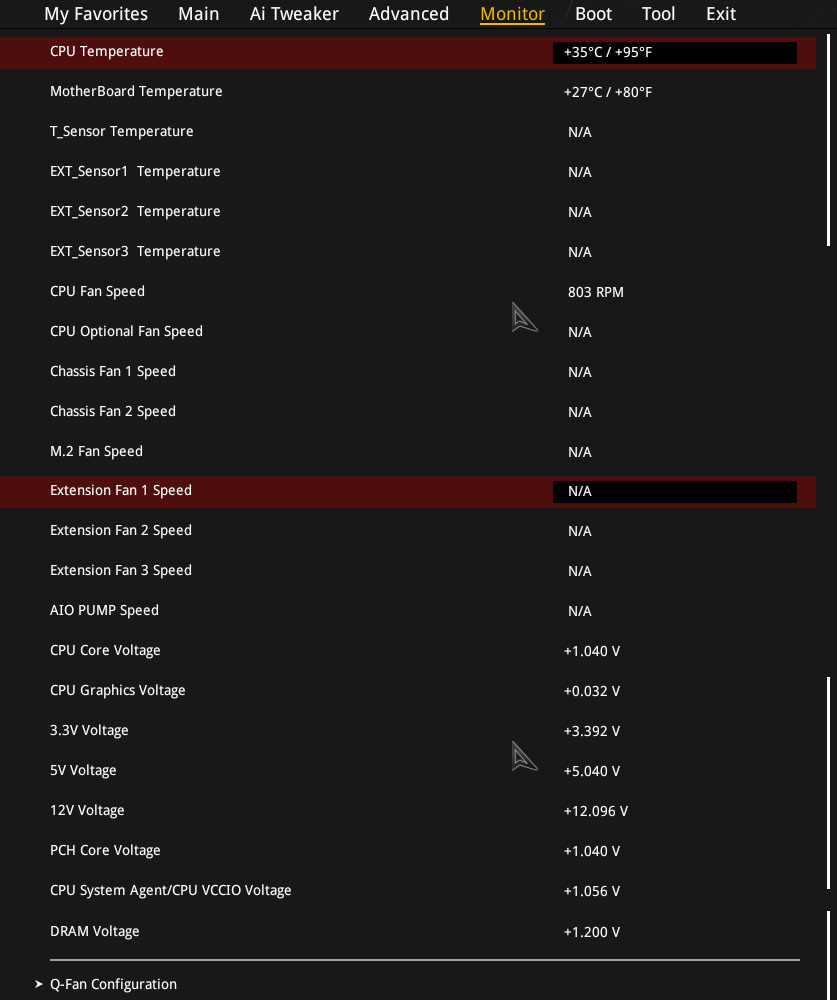

Monitor可以顯示目前硬體監控的溫度/轉速/電壓等資訊

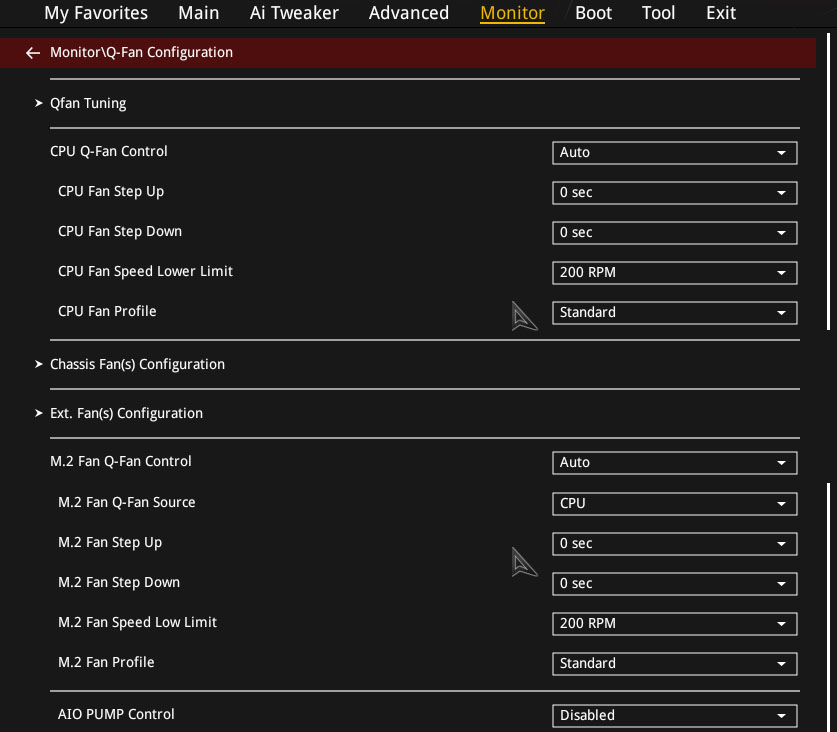

Monitor→Q-Fan Configuration可以設定Q-Fan控制項目,設定溫度來源、升速/降速延遲時間、轉速下限、風扇設定檔,也可以對應M.2風扇及AIO PUMP(一體式水冷散熱器)

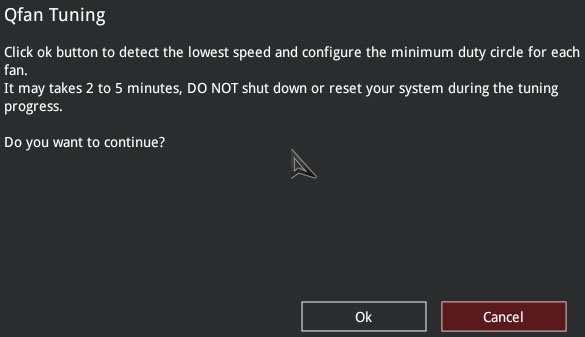

Monitor→Q-Fan Configuration→Qfan Tuning可以自動調整每個風扇的最低轉速並設定最小任務週期,測試會花2到5分鐘,測試中不要斷電或重新啟動系統,按下ok開始進行自動調整

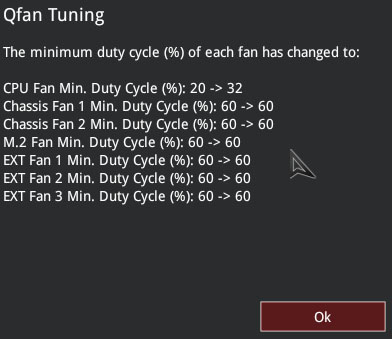

自動調整結束後,每個風扇的最低任務週期會被測試出來並寫進手動設定中

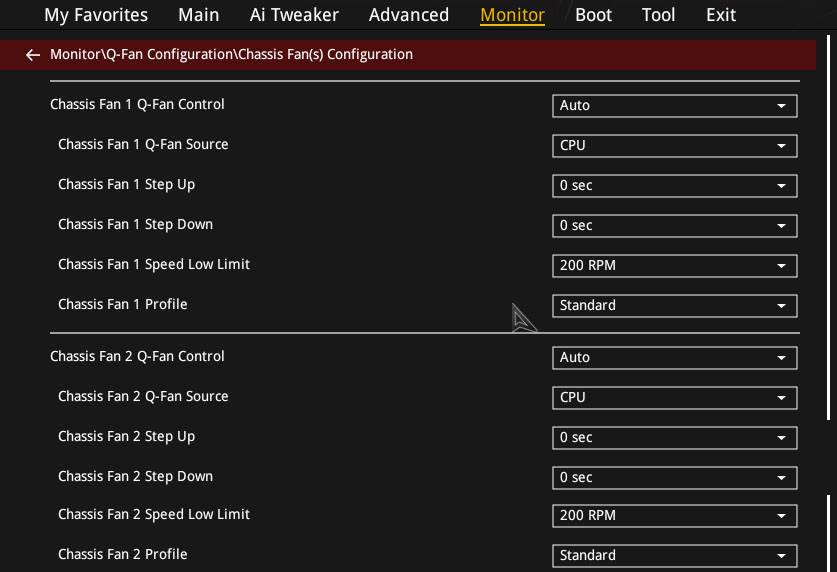

Monitor→Q-Fan Configuration→Chassis Fan(s) Configuration可控制兩個機殼風扇的溫控感測來源、升速/降速延遲時間、轉速下限、風扇設定檔

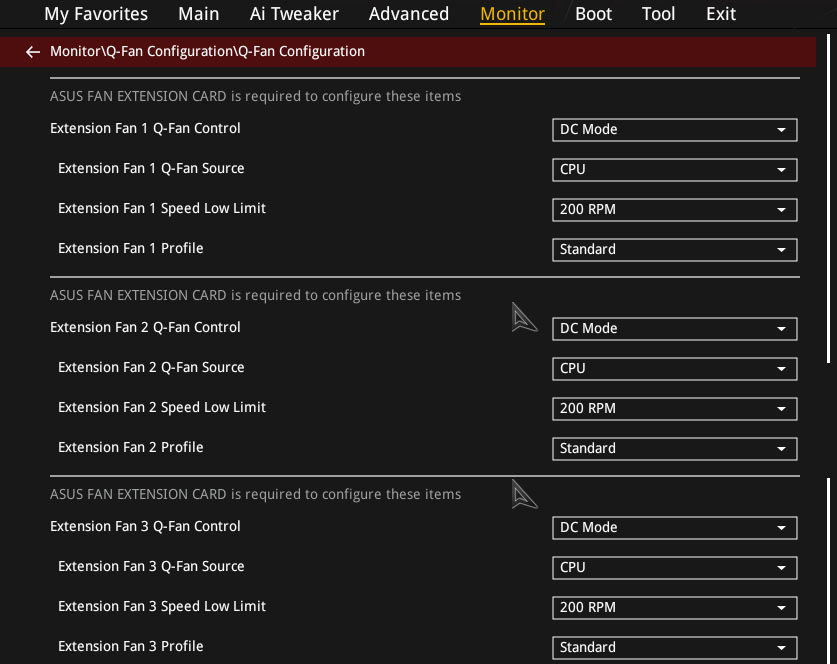

若加上額外選購的風扇擴充板,Monitor→Q-Fan Configuration→Ext. Fan(s) Configuration可再額外控制三個風扇的模式(DC/PWM)、溫控感測來源、轉速下限、風扇設定檔


Boot可以調整主機板開機選項、CSM、Secure Boot、PK/KEK金鑰、DB/DBX授權認證和數位簽章等相關細部設定

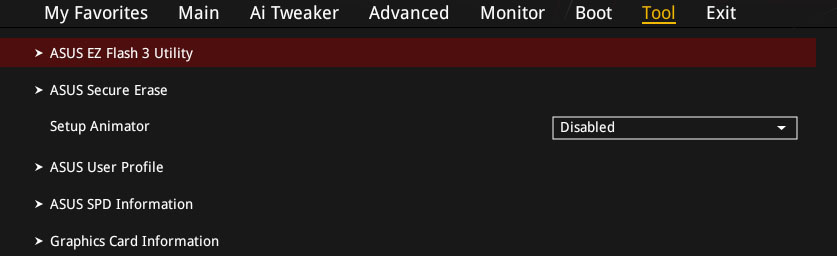

Tool內有更新BIOS、清除SSD、使用者自訂檔、顯示記憶體SPD資訊及顯示卡資訊這幾個功能

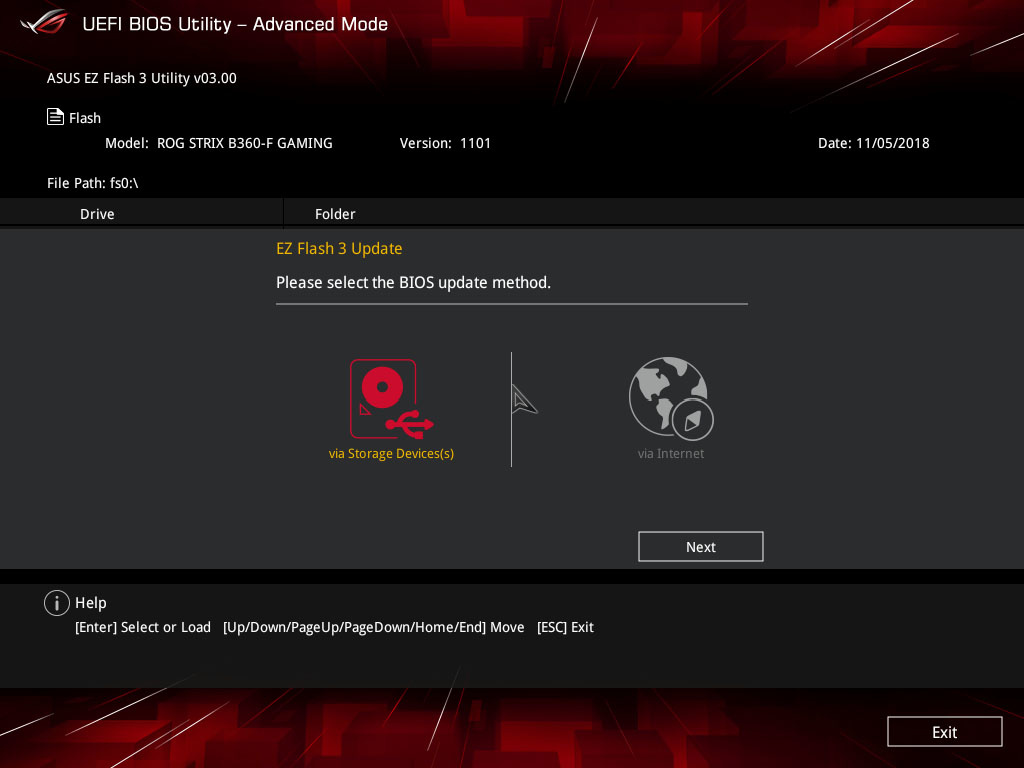

Tool→ASUS EZ Flash 3 Utility可以選擇透過本機儲存裝置或網際網路方式來更新主機板BIOS

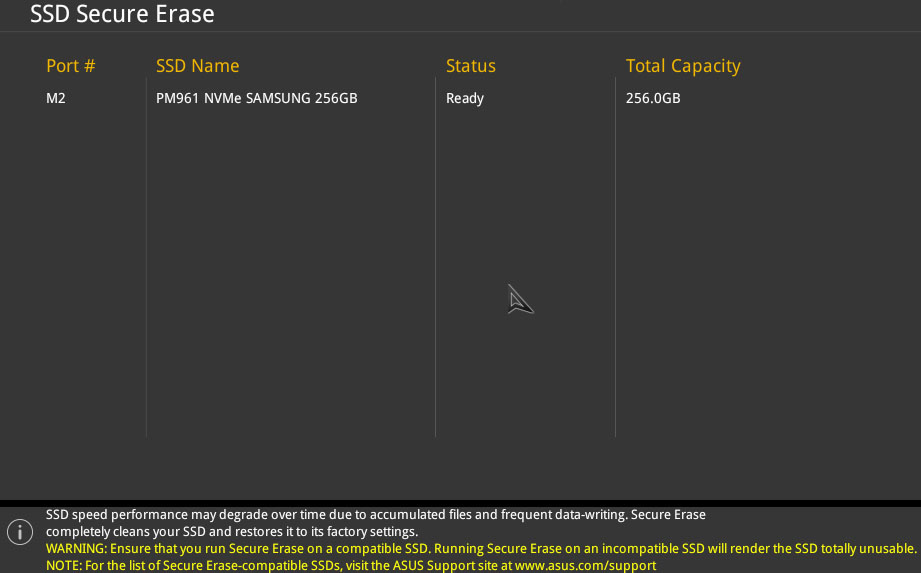

Tool→SSD Secure Erase可以將支援Secure Erase的SSD進行完整清除,以恢復原本的效能
因會清除整個SSD,使用前要先備份所要的資料,並確認SSD是否支援Secure Erase,避免對SSD造成損壞

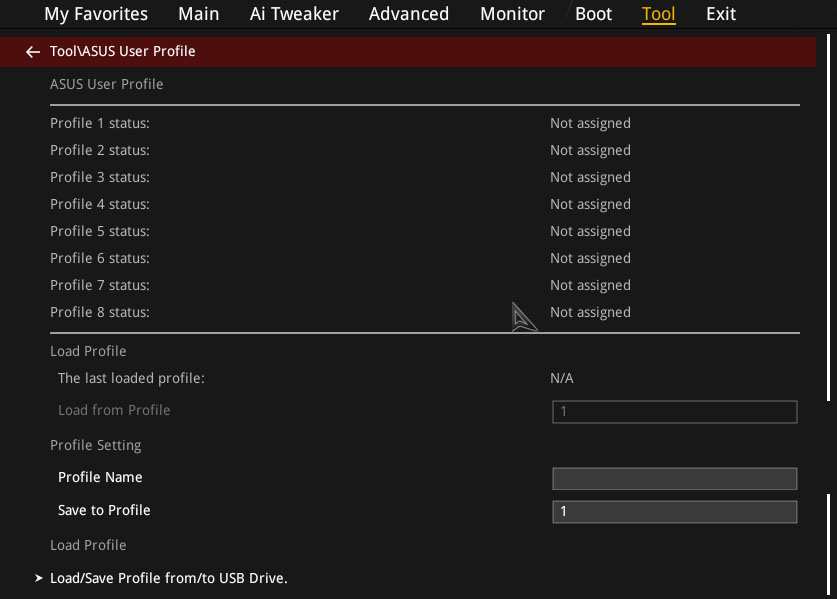

Tool→ASUS User Profile可以儲存/叫出使用者自存的設定檔,可以存8組設定,也可以另外存至隨身碟或從隨身碟載入

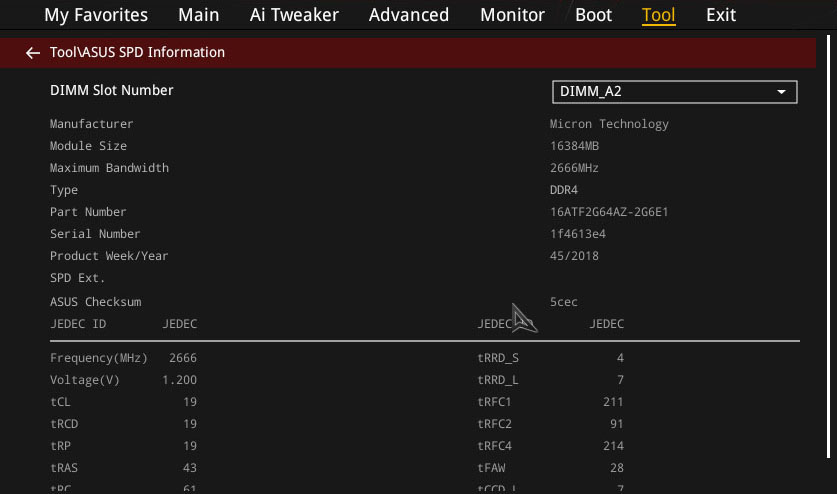

Tool→ASUS SPD Information可以顯示記憶體的SPD資訊,DIMM SLOT Number可以切換要顯示的記憶體模組


Tool→Graphics Card Information可以顯示目前系統上顯示卡的資訊
Tool→Graphics Card Information→GPU Post可以選擇要啟動的插槽及顯示卡

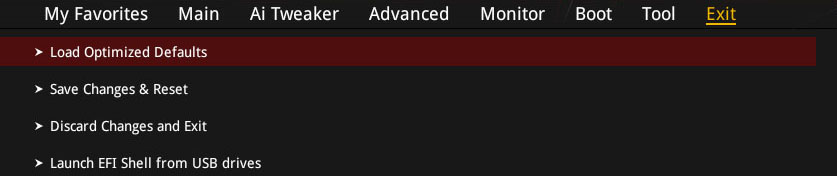

Exit可以選擇載入預設值、儲存並離開、放棄修改並離開、從USB載入EFI系統等選項


ASUS ROG STRIX B360-F GAMING主機板產品規格
1.處理器:第八代Intel Core處理器,LGA1151,支援Intel 14奈米處理器、Intel渦輪加速技術2.0
2.晶片組:Intel B360
3.記憶體:雙通道記憶體架構,四支DIMM最高可支援到64GB DDR4-2666/2400/2133MHz非ECC無緩衝區記憶體,支援Intel Extreme Memory Profile(XMP)
4.內建顯示:處理器內建Intel HD Graphics,支援HDMI/DVI-D/DisplayPort多螢幕輸出,HDMI 1.4最大解析度4096x2304@24Hz;DisplayPort 1.2最大解析度4096x2304@60Hz;DVI-D最大解析度1920x1200@60Hz
5.多GPU支援:AMD 2-Way CrossFireX
6.擴充槽:一個PCIe3.0x16(x16 mode)走CPU通道;一個PCIe3.0x16(x4 mode)及四個PCIe3.0x1走PCH通道
(附註:PCIEX16_2與PCIEX1_1及PCIEX1_2共用通道,當這兩個插槽有插卡時,PCIEX16_2會在x2模式下運行)
7.資料儲存應用:一個M.2 M-Key插槽支援介面為SATA或PCIe3.0x2長度2242/2260/2280的SSD;一個M.2 M-Key插槽支援介面PCIe3.0x4長度2242/2260/2280的SSD;六個SATA 6Gb/s埠。支援Intel Rapid Storage Technology及Intel Optane Memory(使用M.2_2插槽)
(附註:M.2_1與PCIEX1_4及SATA6G_2共用通道,可在BIOS內調整成僅使用PCIEx2模式來釋放SATA通道)
8.區域網路:Intel I219V Gigabit區域網路控制器,具備LANGuard防突波及ROG GameFirst技術
9.音效:ROG SupremeFX S1220A 8通道高傳真音效CODEC,雙耳機放大器,支援插頭偵測、多路音頻輸出輸入、前面板插孔指定功能、前置/後置輸出耳機阻抗感測、高音質120dB SNR立體聲播放輸出及113dB SNR立體聲錄音輸入、SupremeFX隔離罩技術、支援最高32Bit/192kHz播放(8通道輸出時不支援)、背板光纖S/PDIF輸出埠、Sonic Radar III、Sonic Studio III + Sonic Studio Link
10.USB連接埠:
位於背板:一個Type-C USB3.1 Gen2連接埠(支援3A輸出),兩個紅色Type-A USB3.1 Gen2連接埠(支援3A輸出),四個黑色USB2.0連接埠
位於主機板:兩個USB3.1 Gen1連接插針,兩個USB2.0連接插針
11.主機板其它連接埠:六個SATA 6Gb/s接頭、一個處理器風扇接頭、兩個機殼風扇接頭、一個AAFP前置音效接頭、一個Aura SYNC RGB接頭、一個24pin EATX電源接頭、一個8pin ATX12V電源接頭、一個系統面板開關/燈號接頭、一個熱感測器接頭、一個M.2風扇接頭、一個CPU OPT風扇接頭、一個AIO_PUMP(一體水冷)接頭、一個Clear CMOS跳線、一個5pin EXT_FAN(風扇擴充板)接頭、一個14-1pin TPM接頭、一個串列埠接頭、兩個3D配件固定螺絲孔
12.ROG功能:ROG RAMCache II、ROG CPU-Z、ROG CloneDrive、Overwolf、GameFirst IV、ROG Aura SYNC
12.獨特功能:Fan Xpert4(風扇自動調節及多重溫度點選擇以最佳化系統散熱)、ESD強化防護LAN/Audio/KBMS/USB、記憶體過電流保護、不銹鋼I/O埠、高耐久元件、ASUS SafeSlot、AI Suite 3、Ai Charger

按此觀看ASUS ROG主機板附屬應用APP介紹

報告完畢,謝謝收看
