產品特色:
BitFenix火鳥科技炫光戰神系列電腦機殼,外觀設計在簡約中帶有時尚層次感,ENSO炫光戰神標準板正面使用整片金屬材質的裝飾面板覆蓋,ENSO MESH炫光戰神鐵網版正面使用磁吸式可拆卸高密度金屬網

炫光戰神系列廣泛使用RGB配件,加強整體燈光效果搭配以及凸顯個人化風格,除了內部隨附的RGB風扇外,炫光戰神標準版/鐵網版前方面板周圍加裝了5V 3pin可程式定址控制RGB(Addressable RGB)燈條,使RGB LED可同時擁有多種顏色,而不是一次一種靜態顏色。燈光熄滅時有如一般透明壓克力裝飾,燈光點亮時又可達到亮度飽和不刺眼的效果,在不破壞整體外觀的前提下,讓燈光效果可以達到近乎完美的狀態
炫光戰神標準版/鐵網版通過華碩AURA SYNC認證,可連接其3pin/4pin RGB控制針腳搭配共同組合使用,經華碩AURA燈光控制軟體,來達到絢麗的RGB燈光效果。即使沒有RGB控制裝置,機殼內部也具備RGB燈效控制板,透過機殼上方控制按鍵可切換12種燈光模式(8種固定色、4種動態),也可以完全關閉燈光

炫光戰神標準版/鐵網版配有高品質4mm厚的Tempered glass(強化玻璃/鋼化玻璃)側板,完整的透視性,可以展示機殼內部具備RGB燈光效果的零組件以及燈效配件

炫光戰神標準版的機殼前方可安裝2個120mm或140mm風扇;炫光戰神鐵網版的機殼前方可安裝2個140mm風扇或3個120mm風扇。炫光戰神標準版/鐵網版頂部可安裝兩個120mm風扇,後方可安裝1個120mm風扇。在水冷散熱排的支援上,前方可安裝最長280mm(標準版)/360mm(鐵網版)、35mm厚、141mm寬的水冷散熱水排,後方可安裝一個一體式水冷120mm散熱排。空冷的部分,炫光戰神標準版/鐵網版可支援160mm高的CPU空冷散熱器

炫光戰神標準版/鐵網版具備全新設計的Sideway可水洗式防塵側抽濾網,炫光戰神標準版前方面板有兩個獨立側抽濾網;炫光戰神鐵網版正面使用容易拆卸的磁吸式高密度金屬網。炫光戰神標準版/鐵網版電源供應器進風處都有一片加大側抽濾網。側抽濾網有加上卡榫結構,防止在搬運過程中脫落,濾網可水洗式循環重複使用設計不用擔心清理問題。上方通風口除了磁吸式濾網外,還提供一片磁吸式PVC防塵蓋板,若上方通風口沒有安裝風扇,可以使用防塵蓋板蓋住,以阻隔落塵及異物

炫光戰神標準版/鐵網版電源艙採完全遮蔽設計,同時預留了足夠的理線空間,其主機板背板理線空間可達23mm,主機板背板上有許多凸起的拱橋結構,搭配束線帶可把線材固定於主機板背板後方,輕鬆整理收納線材,不會造成線材無處可收納或側板凸起的問題。炫光戰神標準版/鐵網版的主機板背板可安裝3顆2.5吋硬碟,電源艙前方可安裝2顆3.5吋/2.5吋硬碟

機殼左側除了電源艙外沒有其他隔板,讓前風扇進氣可直接吹至顯示卡,也能使主機板與顯示卡有最大的安裝空間,主機板可對應目前市場上高階ATX主機板,顯卡長度可支援至340mm,介面卡槽的可重複使用護蓋具備網狀散熱孔,卡槽搭配固定螺絲與移動式介面卡護蓋壓板,可防止固定不良而造成下垂的狀況

產品規格:
顏色:黑/白
材質:鋼、金屬網(鐵網版)、塑料、Tempered glass(強化玻璃/鋼化玻璃)
支援主機板類型:Mini-ITX/MicroATX/ATX,E-ATX最大支援305x272mm
支援CPU散熱器高度:160mm
支援顯卡長度:340mm
機箱背部理線空間:最大23mm
介面卡槽數:7
I/O 面板:兩個USB 3.0、一個HD Audio、一個Mic
2.5吋硬碟槽:3
3.5吋硬碟槽:2(也可用來安裝2.5吋硬碟)
風扇安裝位置(前方散熱):2個120mm(標準版)/3個120mm(鐵網版)、2個140mm
風扇安裝位置(上方散熱):2個120mm
風扇安裝位置(後方散熱):1個120mm
內建風扇(前方):1個120mm風扇(標準)
內建風扇(後方):1個120mm風扇(四線式靜態RGB)
水冷排支援(前方):1組280mm(標準版)、360mm(鐵網版),最大厚度35mm,最大寬度141mm
水冷排支援(後方):1組120mm
產品尺寸(WxHxD):210x489x442mm
重量:7kg/15.5lb

此面外箱左方展示前方磁吸式可拆卸高密度金屬網結構圖,右方印上商標、產品名稱、官方網址,右上貼上華碩AURA SYNC貼紙

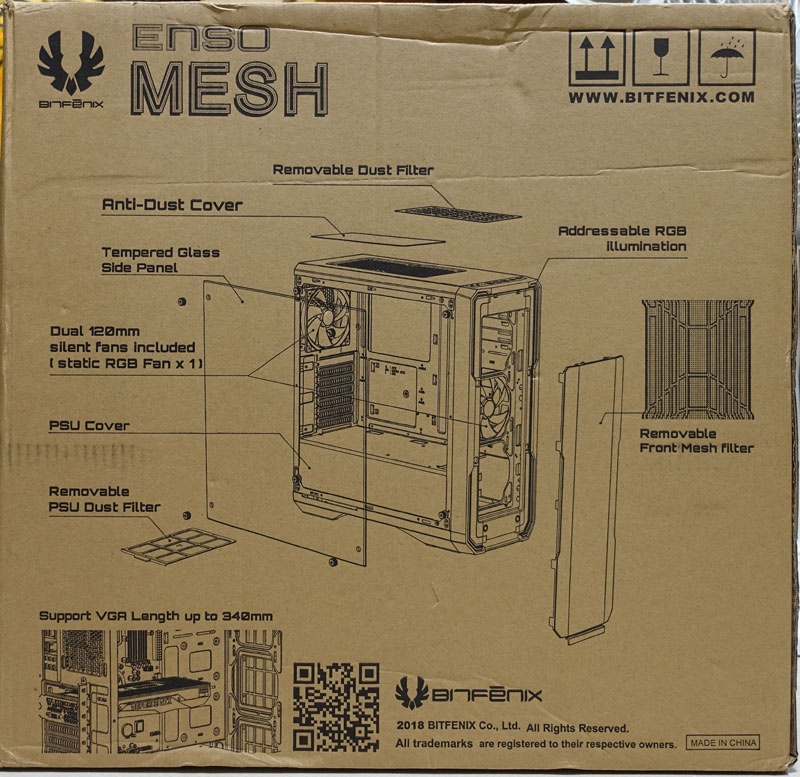

此面外箱左上印上商標、產品名稱,中央以圖形搭配英文說明各部分配件及特色,最下方有QR碼


此面外箱有顏色標示、產品名稱、條碼印刷、聯絡資訊、英文保固說明

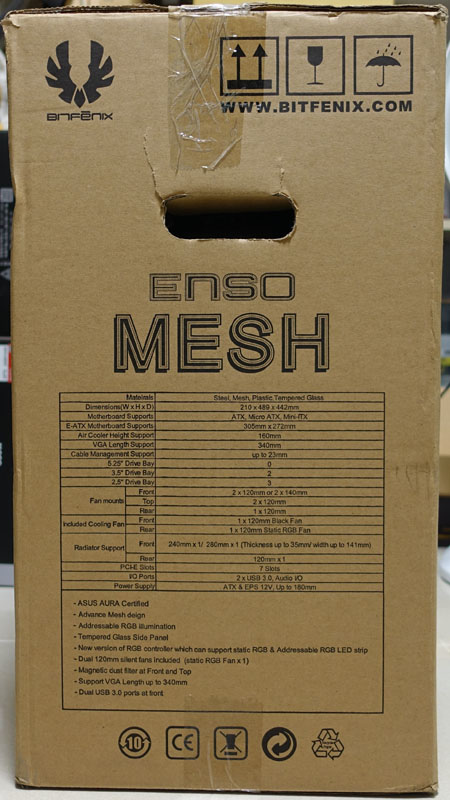

此面外箱有產品名稱及規格表


外箱頂部有條碼印刷、日文保固說明、商標、產品名稱(中/英文)、QR碼

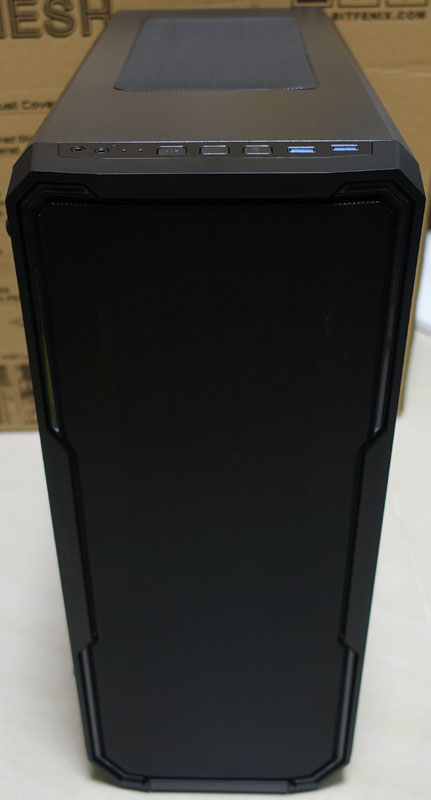

黑色炫光戰神鐵網版的正面

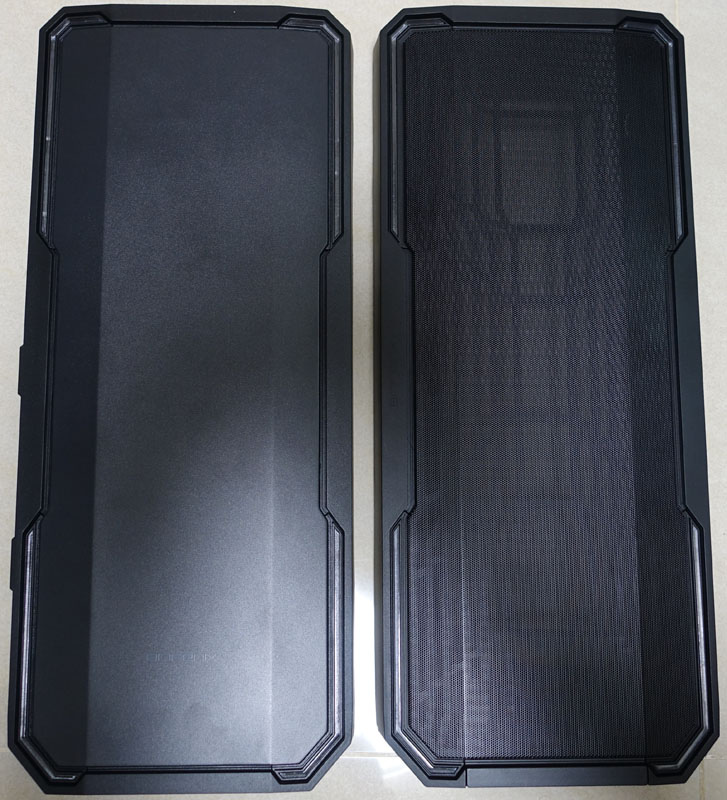

兩種版本的面板正面圖,左方為ENSO標準版(黑)面板,右方為ENSO MESH鐵網版(黑)面板,兩款四個角落處都有RGB燈條透明罩


兩種版本的面板背面圖,左方為ENSO標準版(黑)面板,右方為ENSO MESH鐵網版(黑)面板


ENSO MESH鐵網版(黑)面板的高密度金屬網採用磁吸式固定,大幅增加拆裝及清潔的便利性

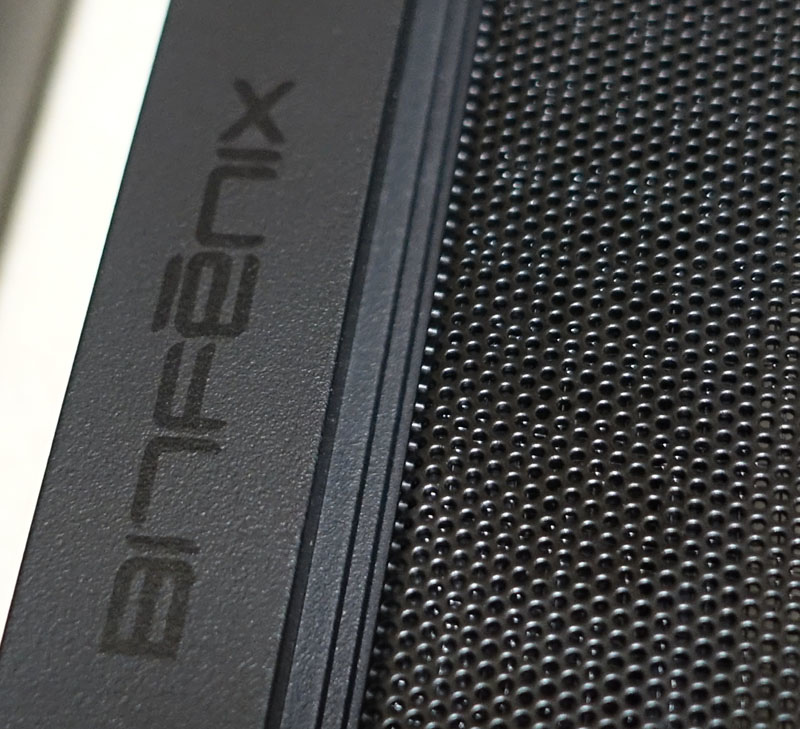

ENSO MESH鐵網版(黑)面板的BitFenix商標印在其中一個側邊

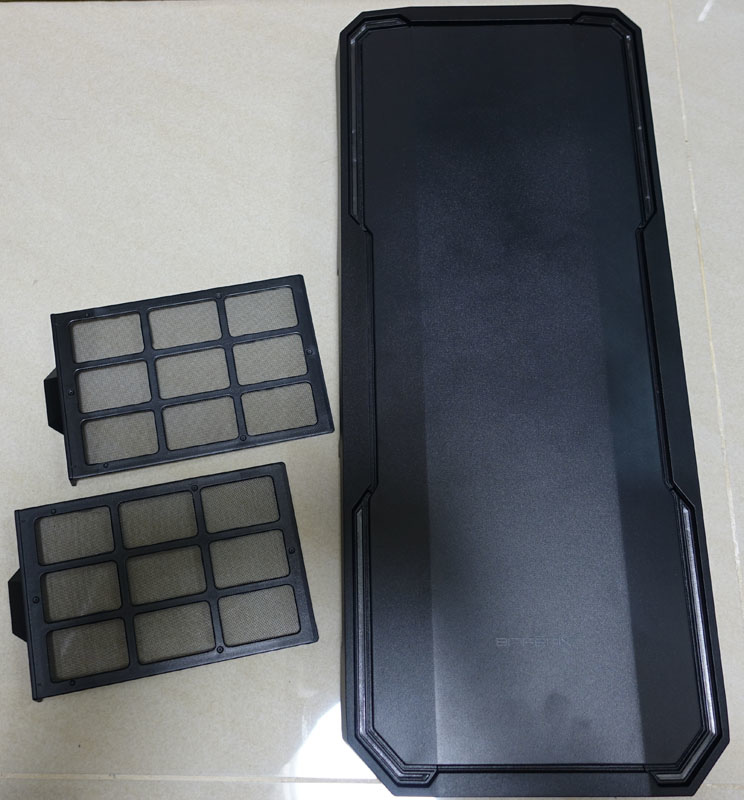

ENSO標準版(黑)面板有兩個Sideway可水洗式防塵側抽濾網


ENSO標準版(黑)面板的BitFenix商標印在正面下方

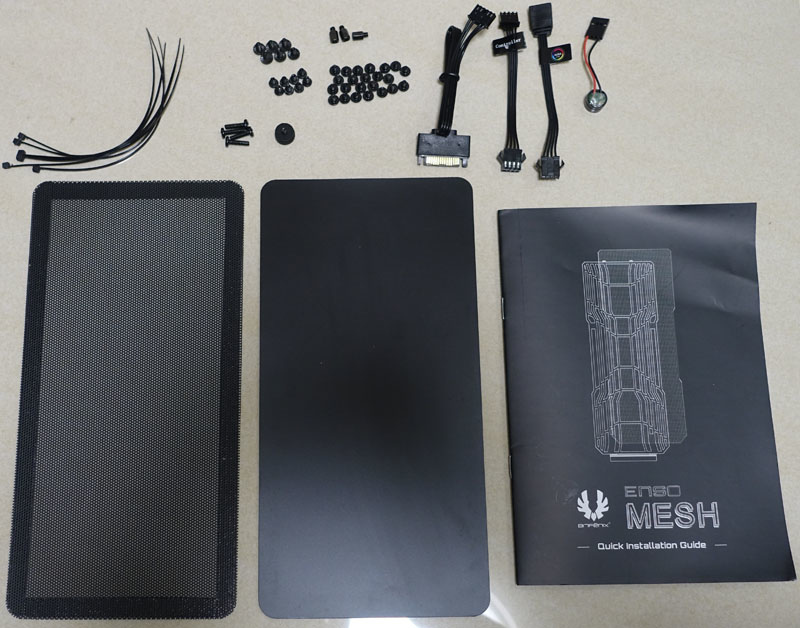

隨附配件,有磁吸式上方濾網、磁吸式上方PVC防塵蓋板、安裝說明書、束線帶、螺絲/銅柱組(含一個備用側板手轉螺絲)、RGB控制板SATA電源轉接線、RGB風扇控制轉接線(控制板/AURA SYNC各一)、主機板蜂鳴器

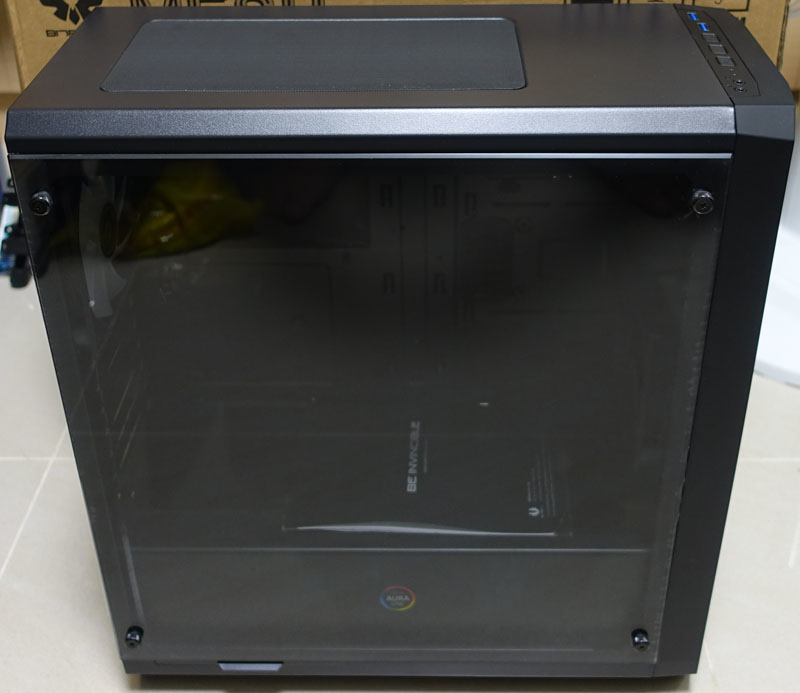

ENSO炫光戰神標準版/鐵網版的左側板使用高品質4mm厚的深色半透明Tempered glass(強化玻璃/鋼化玻璃)側板

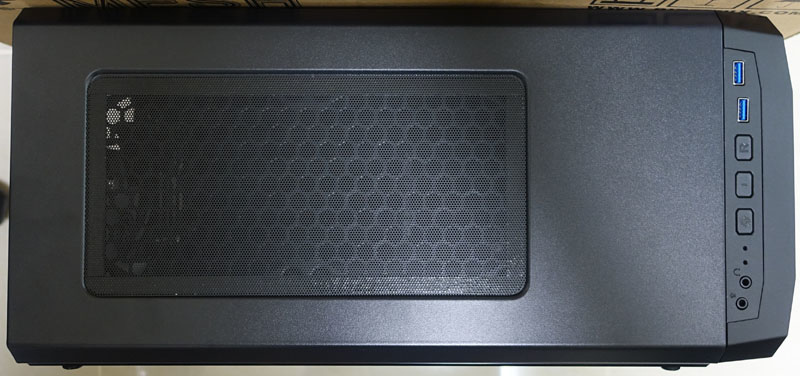

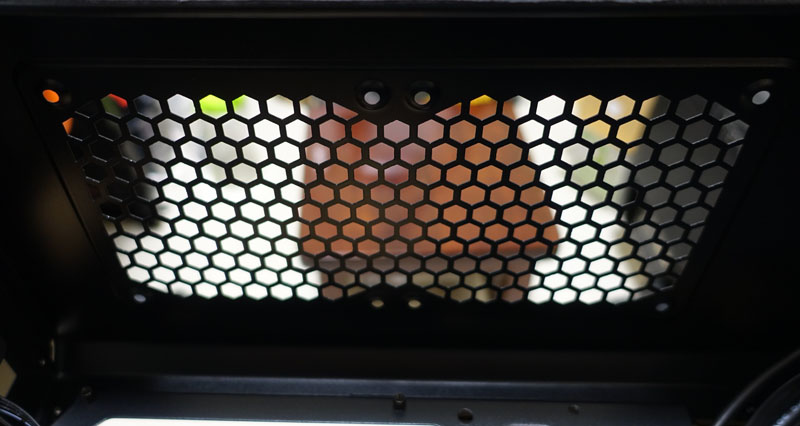

機殼具備上方通風口

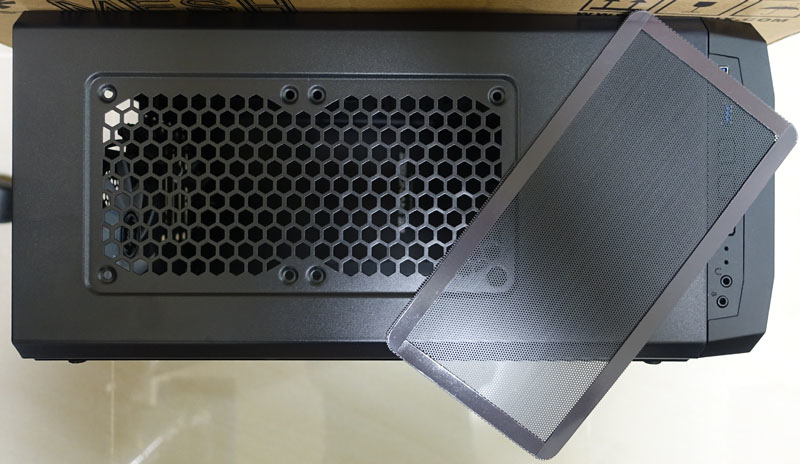

磁吸式防塵濾網可直接吸附在上方通風口處,取下清潔也很輕鬆

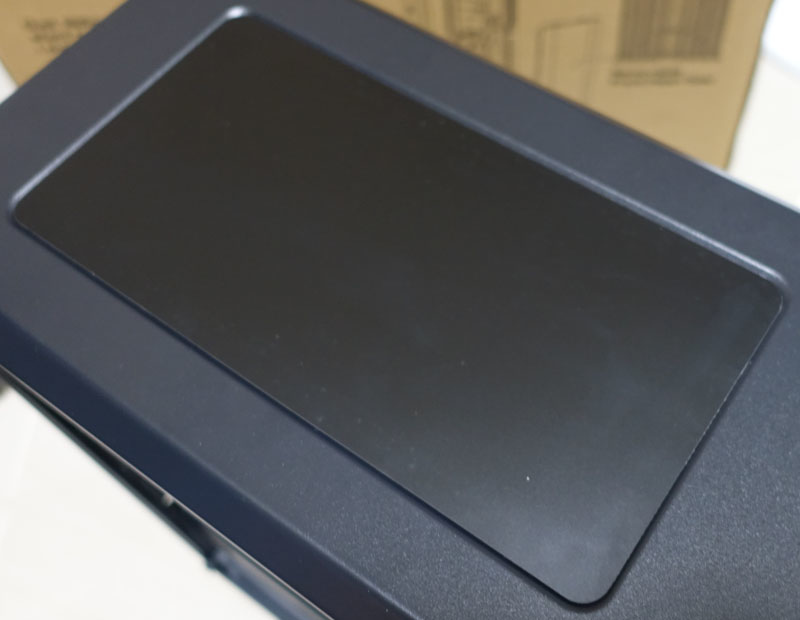

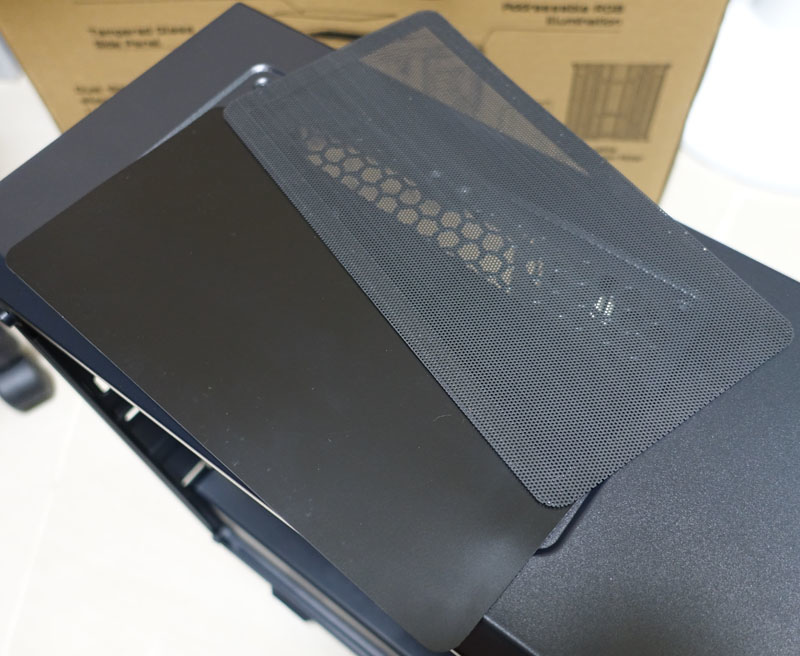

除了磁吸式防塵濾網,配件內也隨附磁吸式PVC防塵蓋板


上方通風口沒有安裝風扇時,可用磁吸式PVC防塵蓋板蓋住,減少落塵/異物進入機殼內部

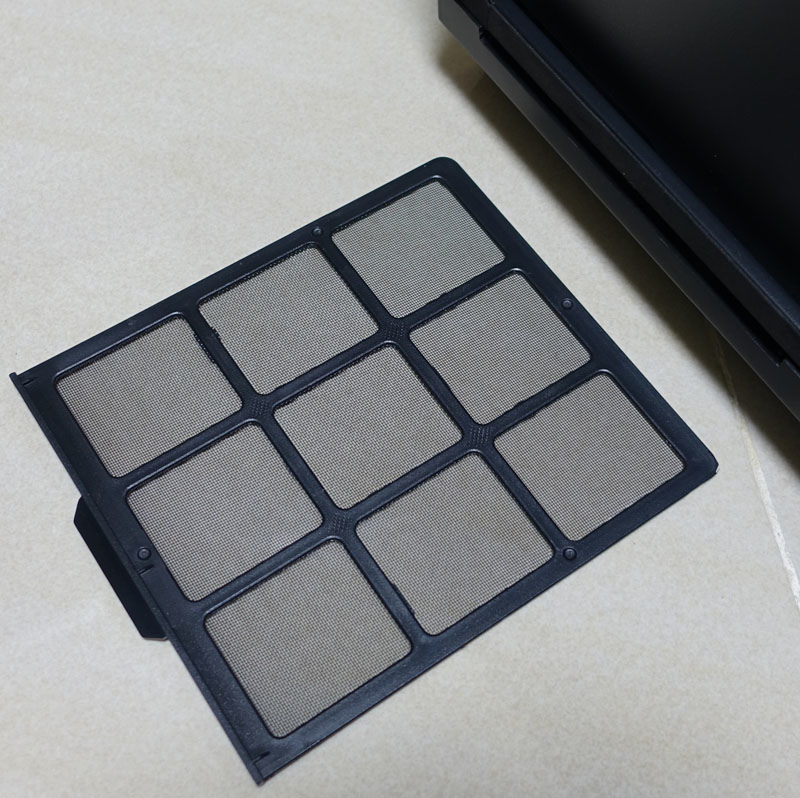

電源供應器下方進風處有一片加大Sideway可水洗式防塵側抽濾網


不需要移動機箱就可以從側面輕鬆抽出/裝回濾網

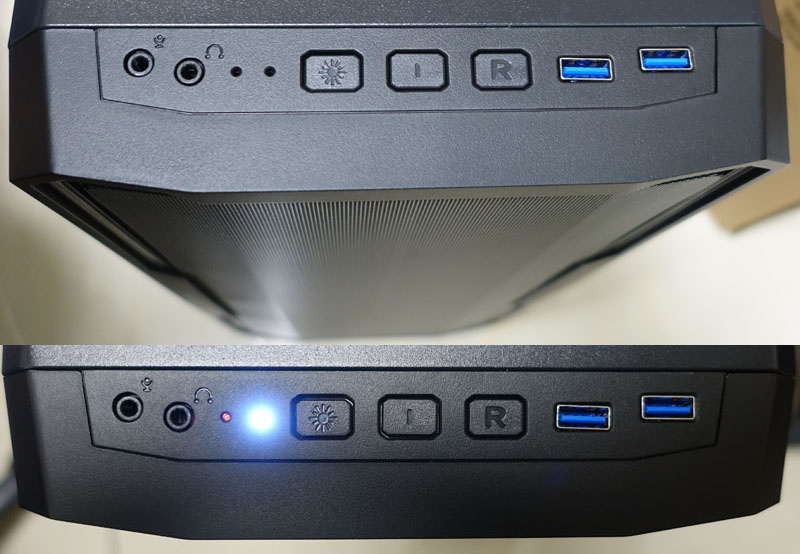

正面面板頂部由左至右分別是麥克風/耳機3.5mm立體插孔、硬碟燈(紅色)、電源燈(白色)、RGB燈光控制按鈕、電源開關、重置開關、兩個USB 3.0埠

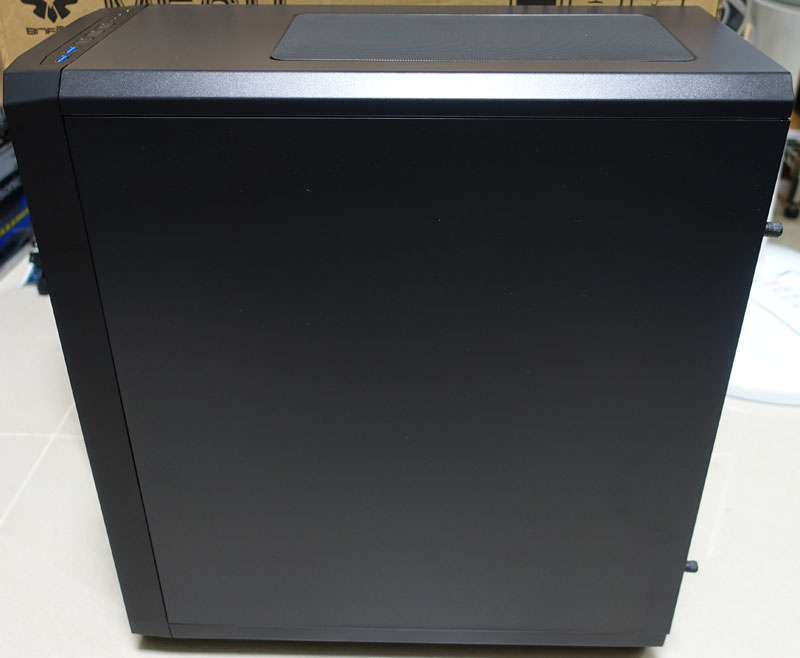

機殼另一面側板透過後方的手轉螺絲固定


機殼後方圖

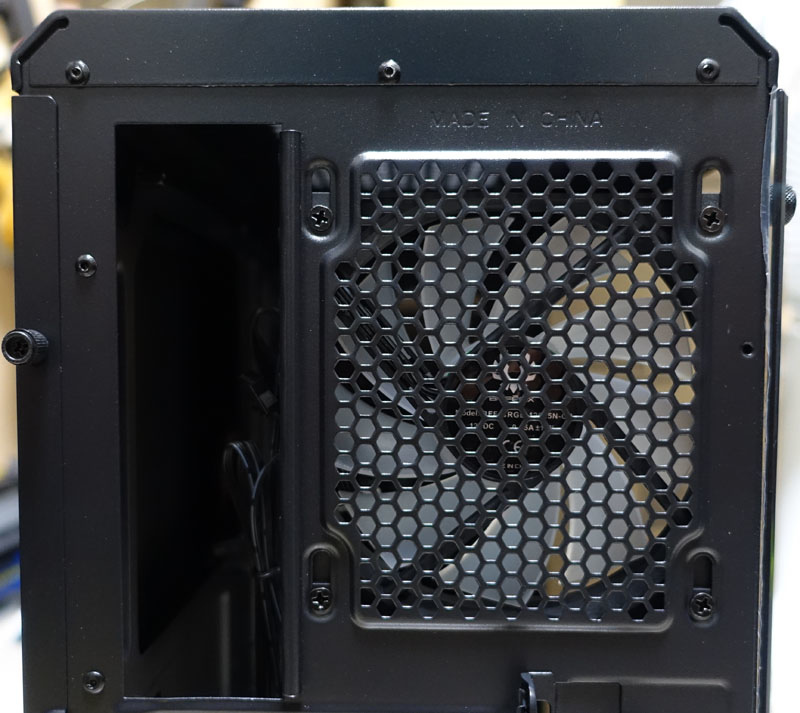

後方上面為主機板I/O檔板安裝位置及後置120mm風扇出風口,風扇固定螺絲孔為長條型,可依照安裝需求上下微調位置

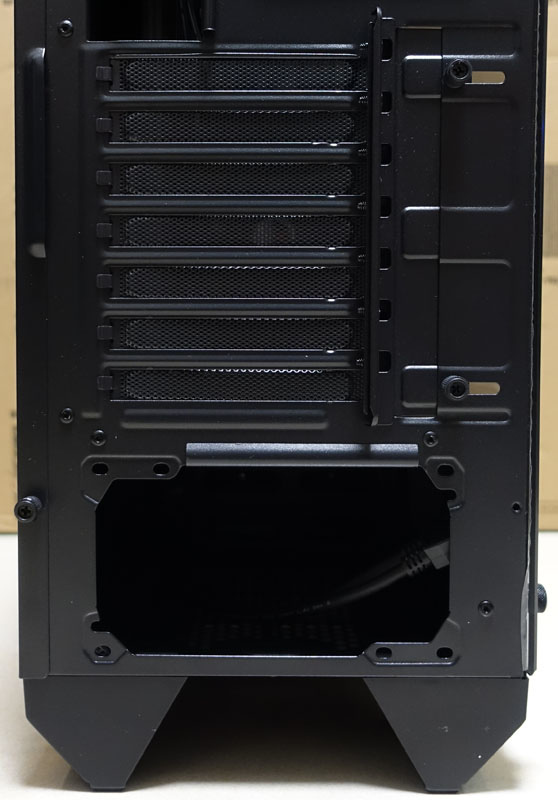

後方下面為七個介面卡插槽及可重複使用網狀護蓋、移動式介面卡護蓋壓板、電源供應器安裝位置(具備正反皆可安裝的雙向螺絲孔)

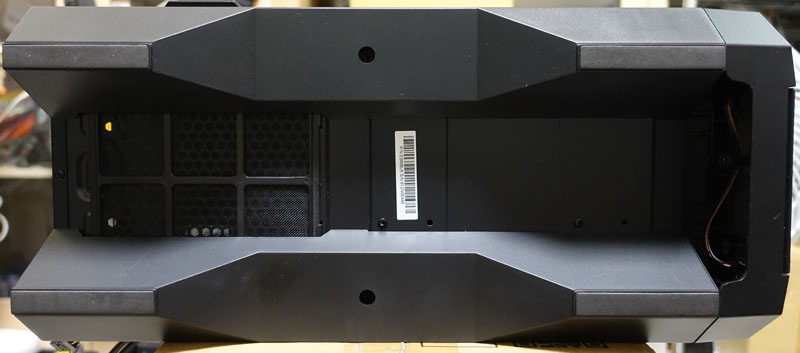

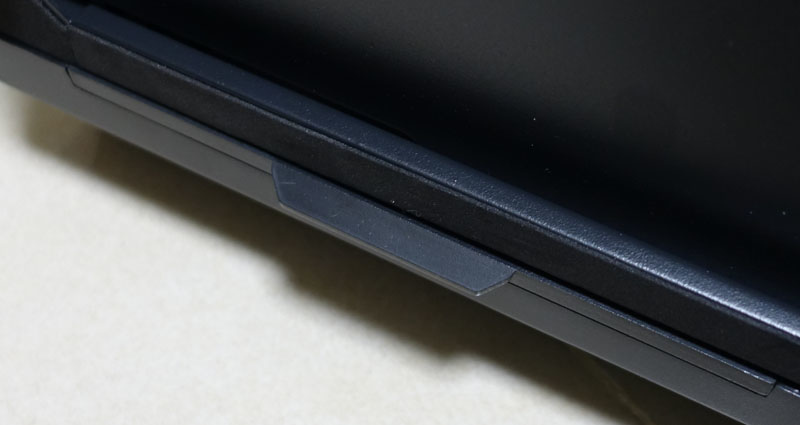

底部腳座處墊高確保有足夠進氣空間,並貼有四個防滑膠墊


內部同樣採黑色烤漆,除了下方完全遮蔽的電源艙外沒有其他隔板,能使主機板/顯示卡獲得最大安裝空間

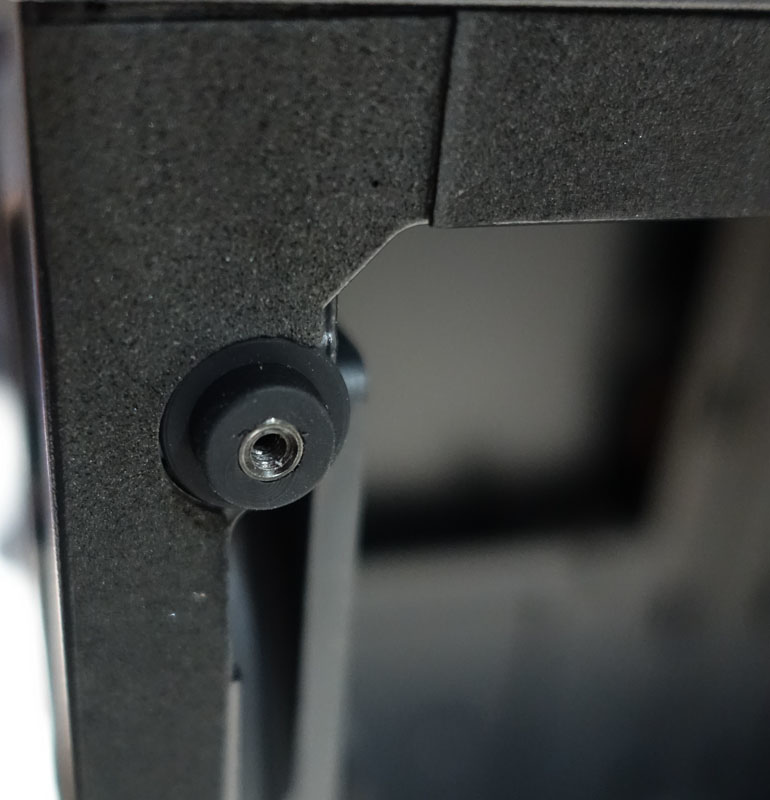

側板安裝處周圍貼上泡棉膠帶,手轉螺絲鎖點周圍套上橡膠護套


主機板固定孔位可對應Mini-ITX/MicroATX/ATX,E-ATX最大支援305x272mm,顯卡長度可支援至340mm,兩個背線穿線孔處有橡膠護套


上方通風口可以安裝兩個120mm風扇

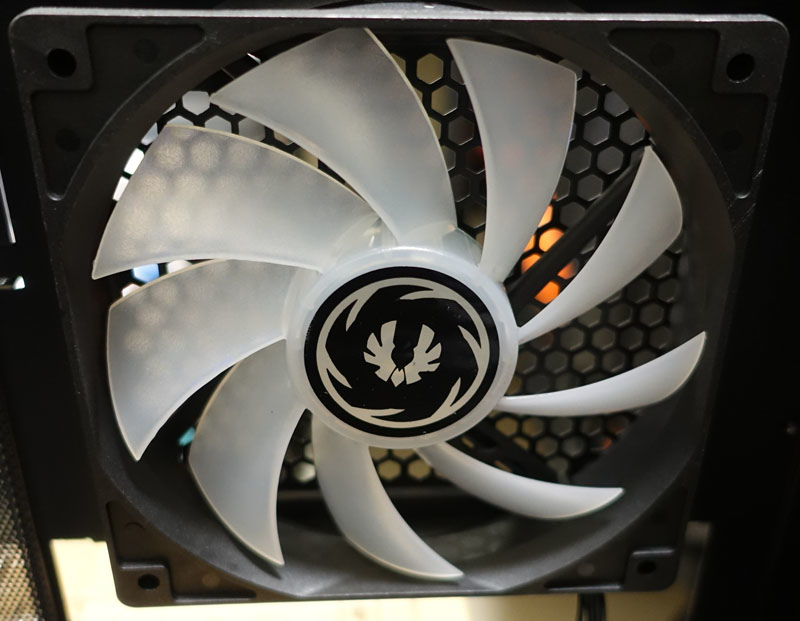

機殼隨附一顆120mm四線式靜態RGB風扇,乳白色半透明扇葉,中央軸心處有商標裝飾貼紙

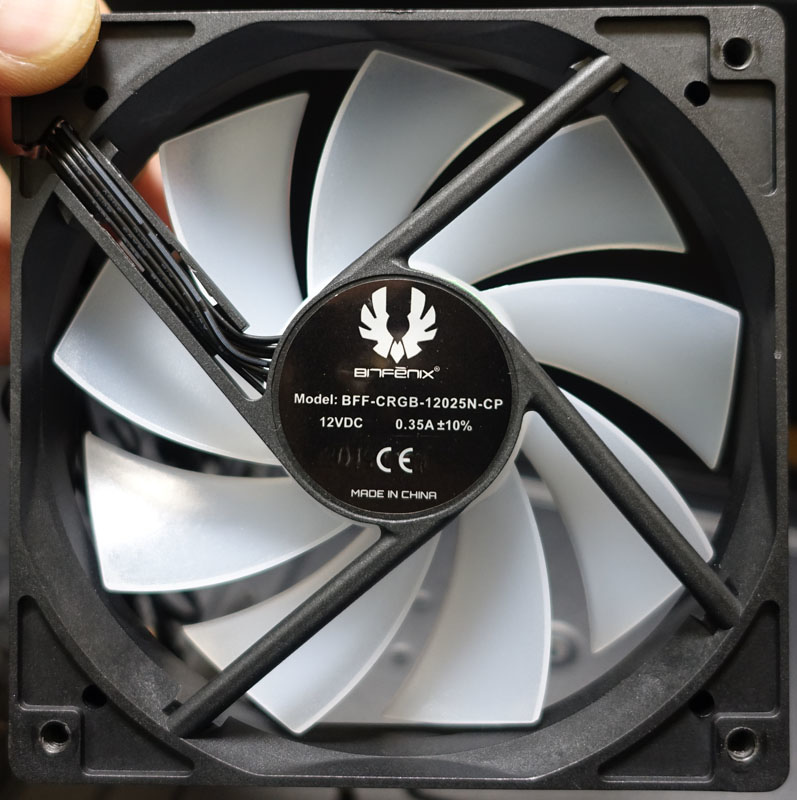

型號為BFF-CRGB-12025N-CP

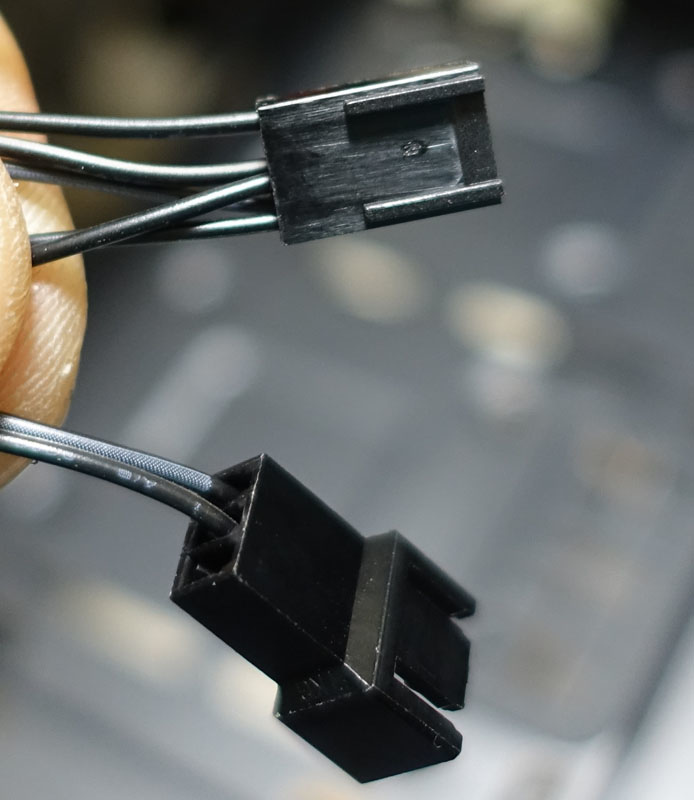

風扇為三線式,線路53公分長,3PIN插頭分接出一個插座方便串接風扇(分接插座僅有正負電源,無轉速偵測)

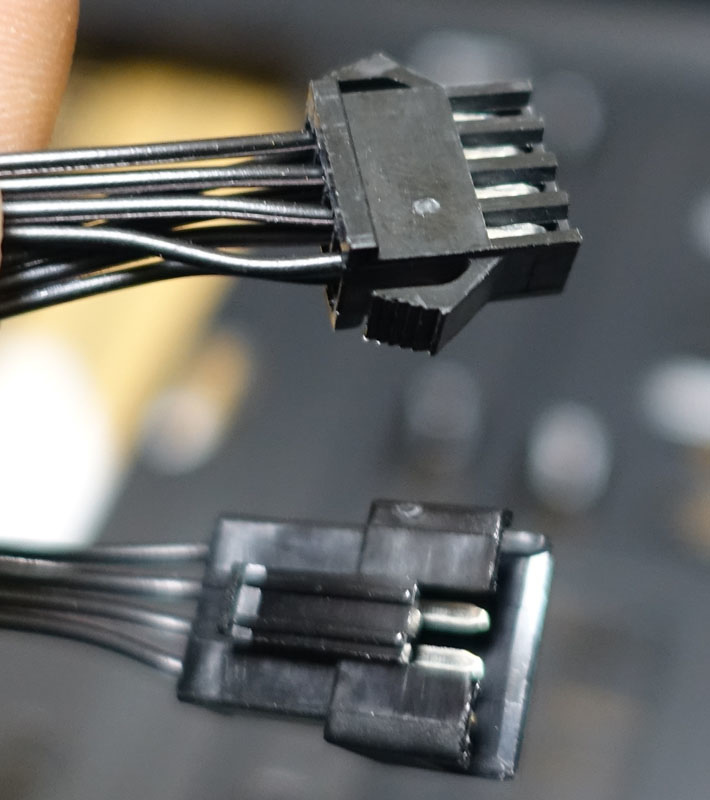

風扇RGB控制為四線式,線路53公分長,4PIN插頭同樣分接出一個插座方便同系列風扇RGB信號串接


配件內有兩條信號轉接線,可將RGB風扇轉接至AURA SYNC控制或是機殼內建的RGB控制板,上方有識別用貼紙

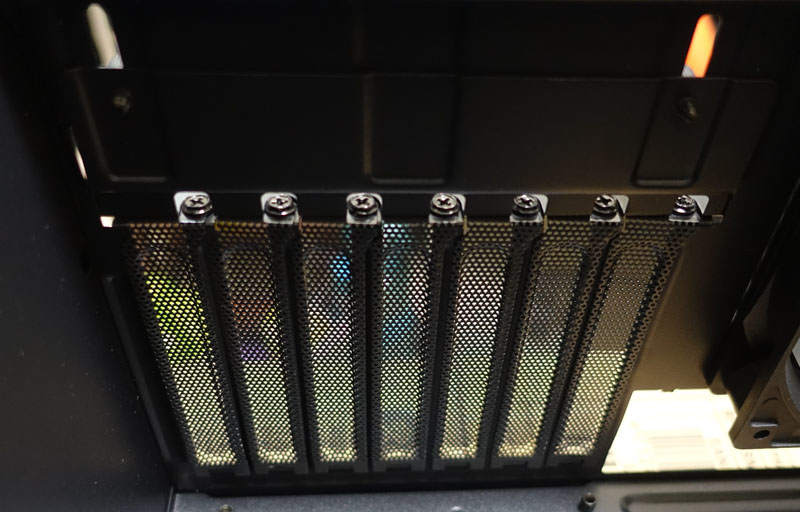

七個介面卡槽採用具備網狀散熱孔的可重複使用護蓋

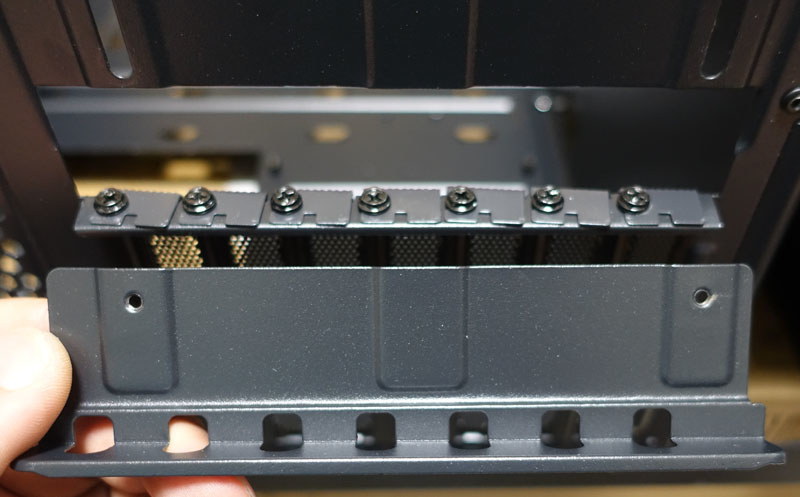

介面卡槽上方有一片用手轉螺絲固定,可上下移動的介面卡護蓋壓板,用來輔助固定介面卡


前方沒有任何隔板,風扇氣流可直接吹至主機板及介面卡

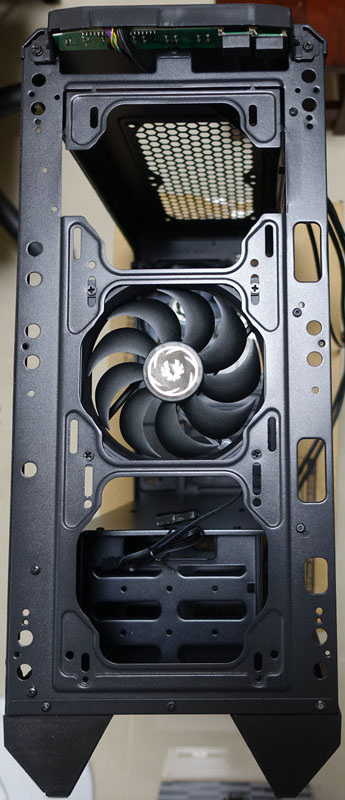

炫光戰神鐵網版的機殼前方可安裝2個140mm風扇或3個120mm風扇,安裝處有多個長條鎖點開孔,可適應多種風扇/水冷散熱排安裝

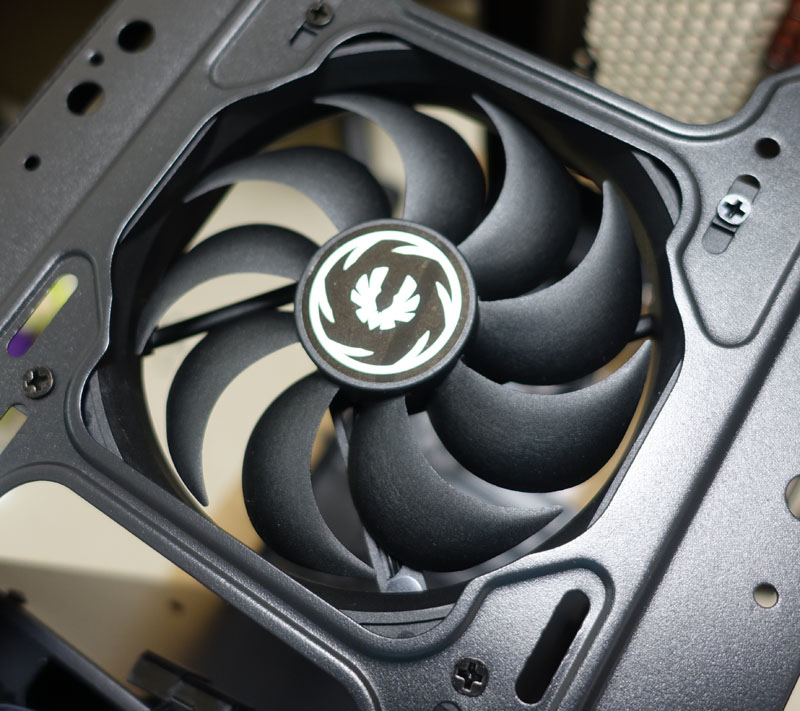

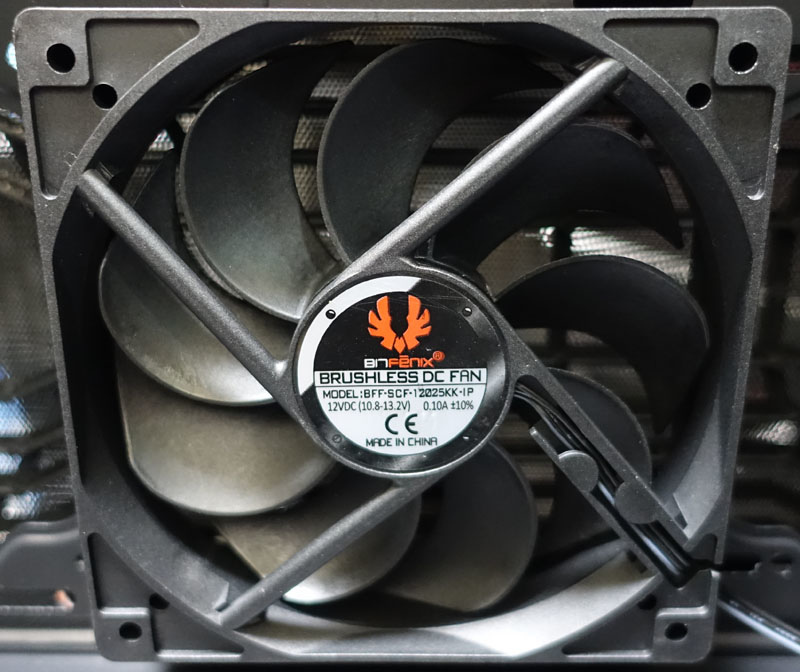

機殼隨附的另一顆風扇為標準型風扇,軸心處同樣有商標裝飾貼紙


型號為BFF-SCF-12025KK-IP,三線式風扇,線路40公分長,具備3PIN插頭及大4P插頭兩種連接方式

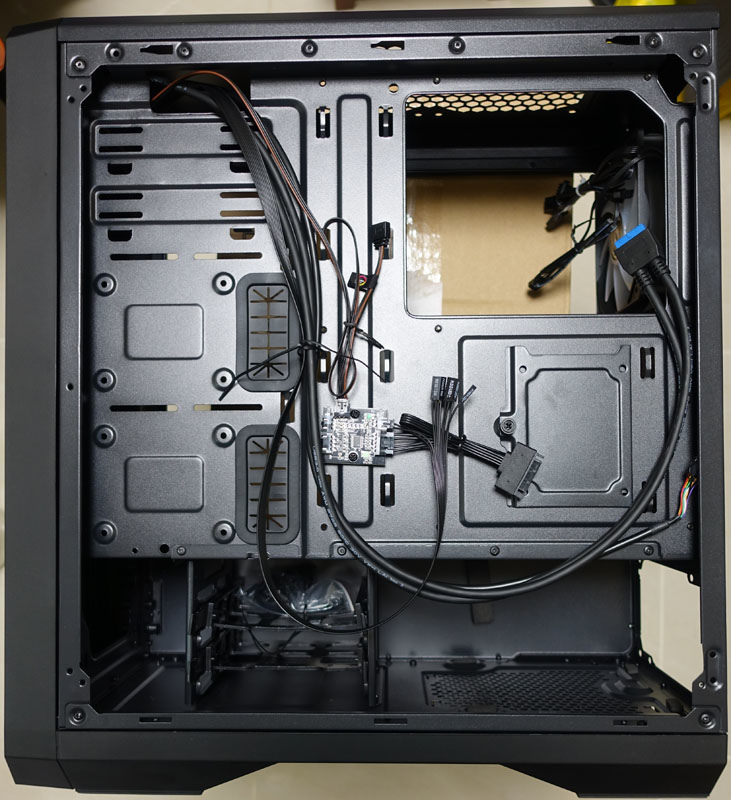

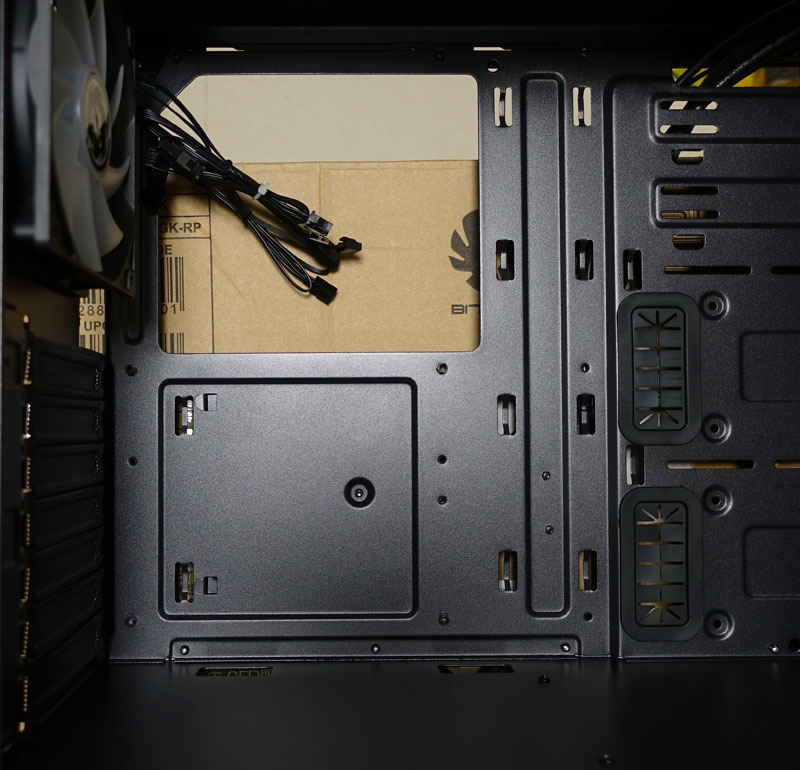

右側側板打開的樣子,主機板背面及下方電源艙處預留充足的整線空間,背板上凸起的拱橋結構可用來固定線材,主機板背板可安裝3顆2.5吋硬碟

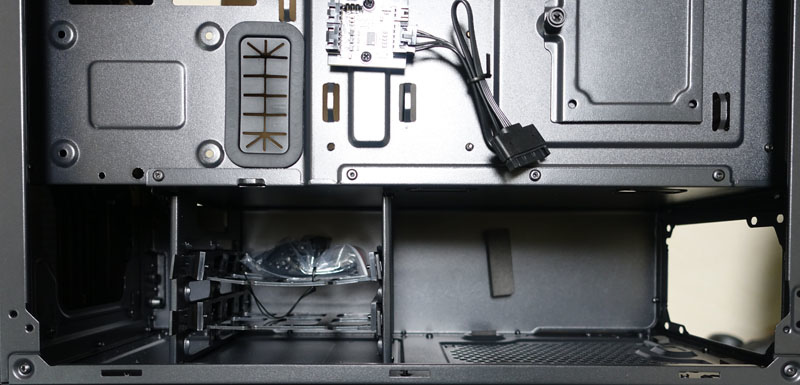

下方電源艙,前方硬碟架可安裝2顆3.5吋/2.5吋硬碟,機殼後方至硬碟架有21公分的電源供應器安裝空間,前面下方風扇的部分氣流可進入電源艙,提供硬碟架與電源供應器散熱氣流循環路徑

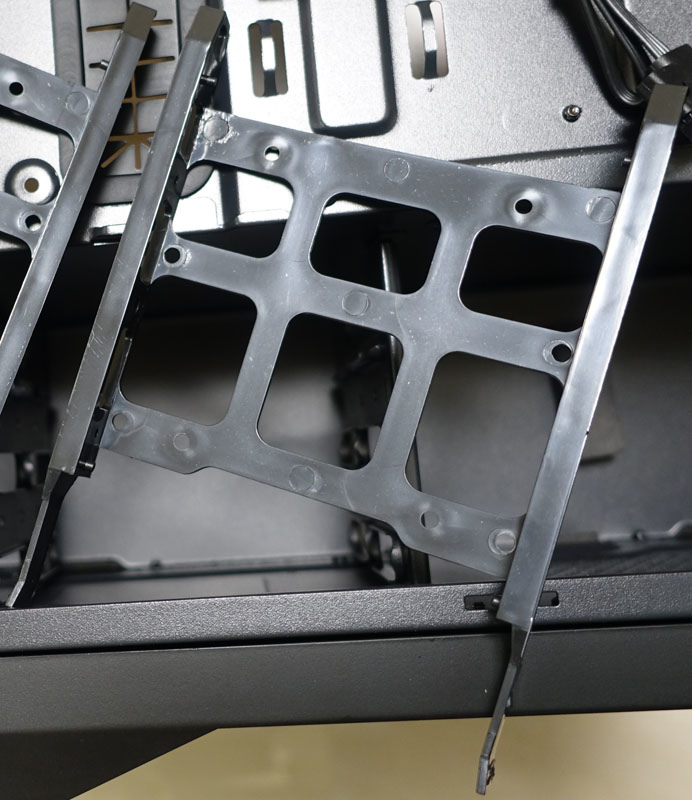

自硬碟架取出抽取式硬碟固定架

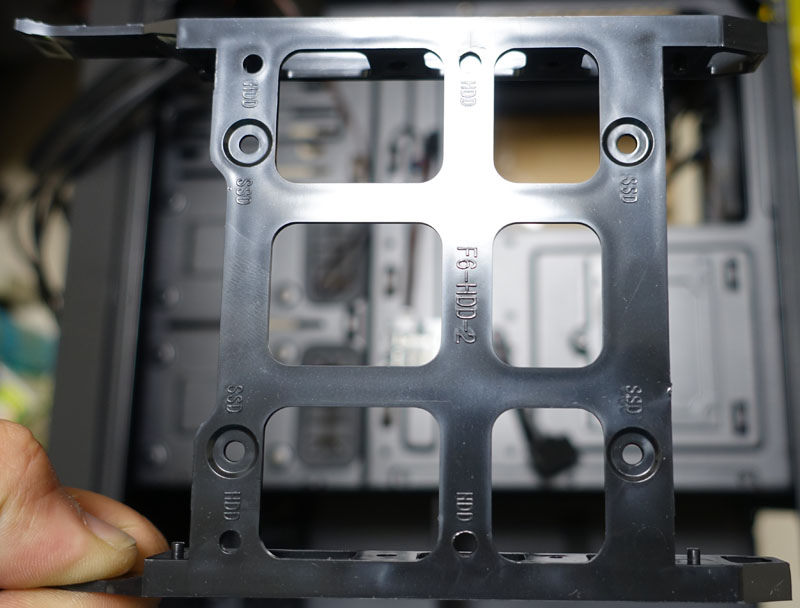

抽取式硬碟固定架上具備3.5吋及2.5吋硬碟用固定孔

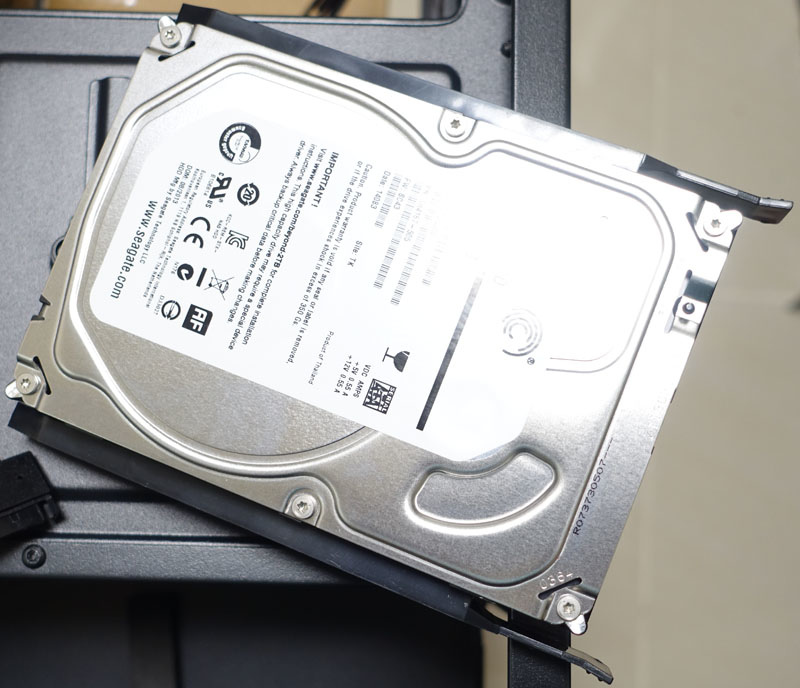

固定架安裝一般3.5吋硬碟示意圖

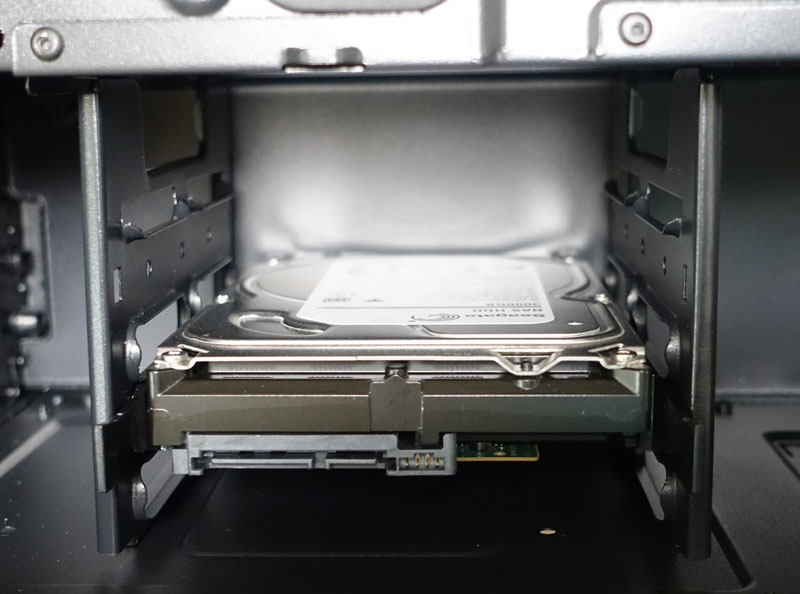

裝入硬碟架示意圖

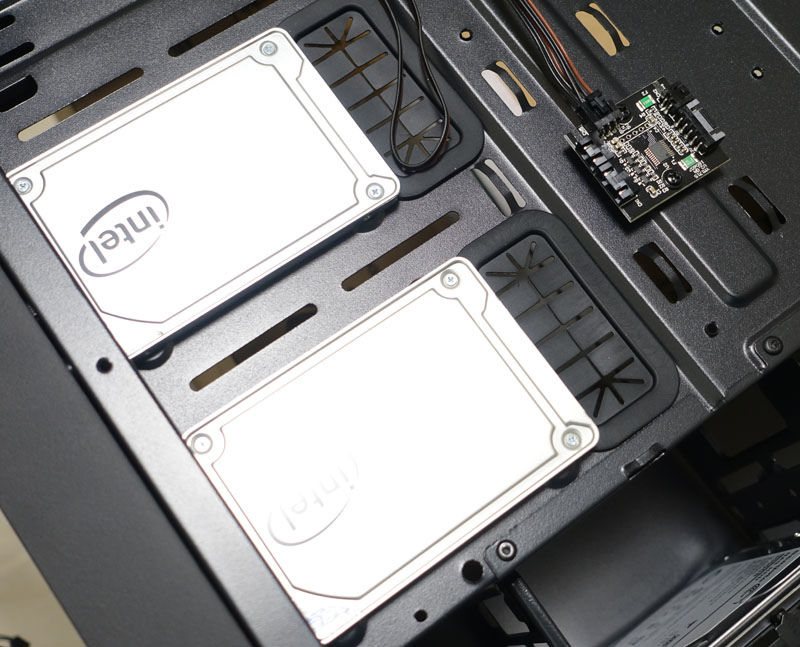

主機板底板背線穿線孔處前方有兩個2.5吋硬碟固定鎖點

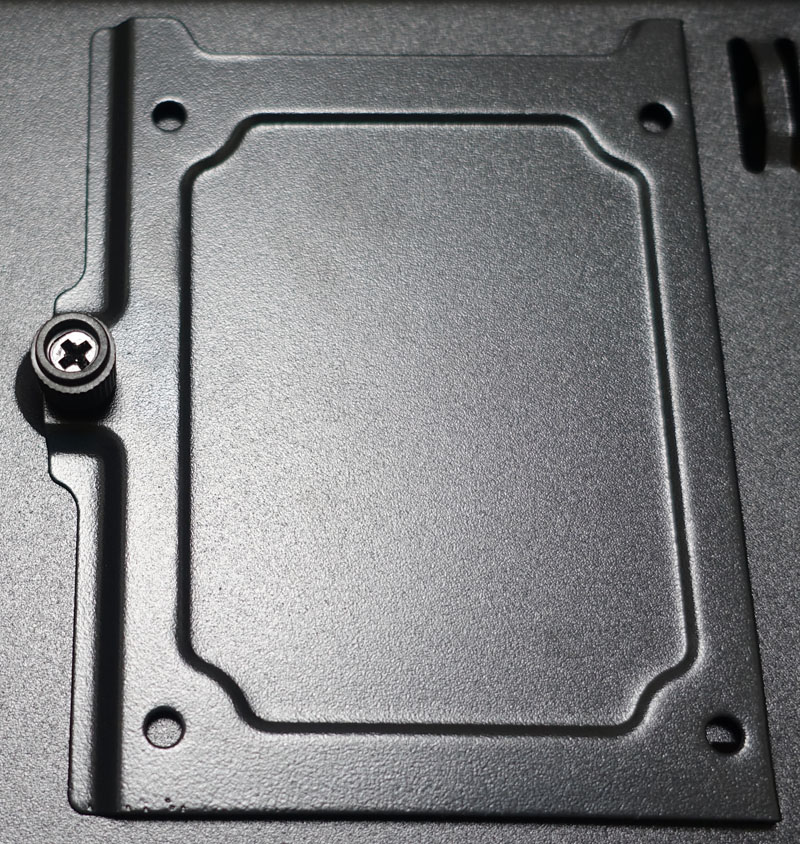

主機板後方其中一個2.5吋硬碟安裝位置有活動式固定底板,並使用一顆手轉螺絲固定


只要鬆開手轉螺絲就可將底板取下

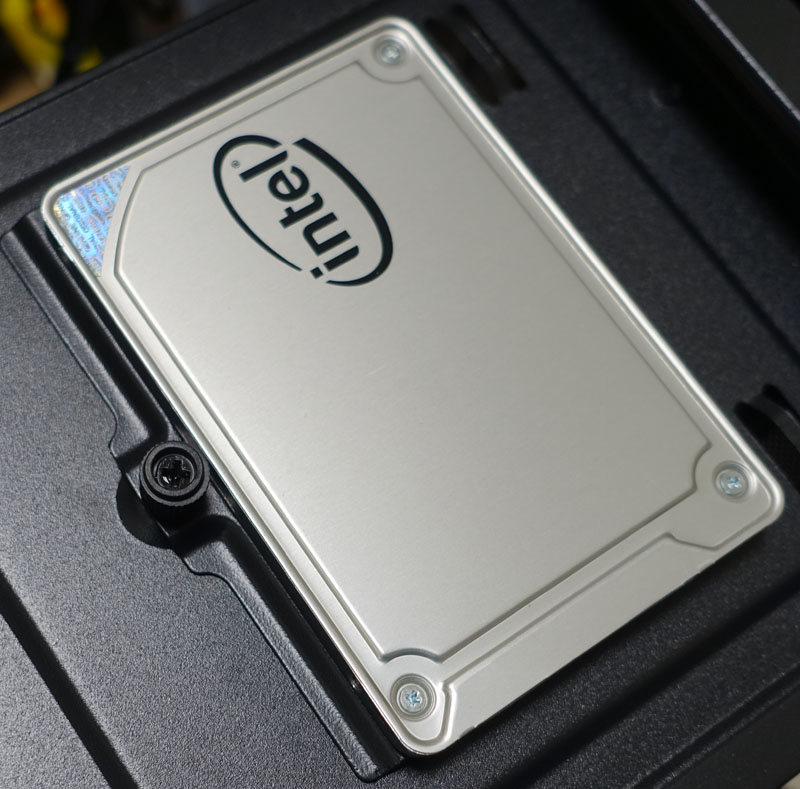

方便快速安裝/拆卸2.5吋硬碟

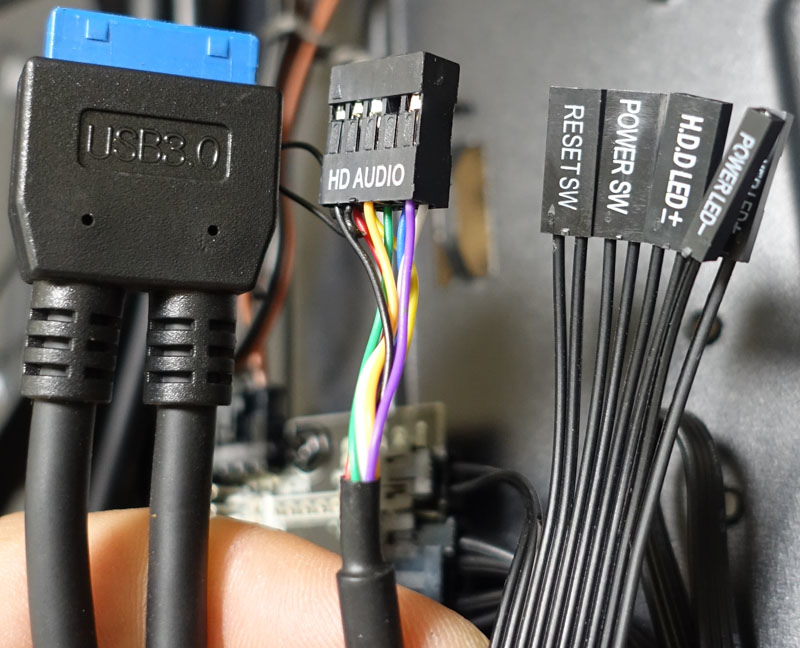

正面面板頂部USB 3.0埠、3.5mm立體插孔、指示燈/開關的連接線均有標示

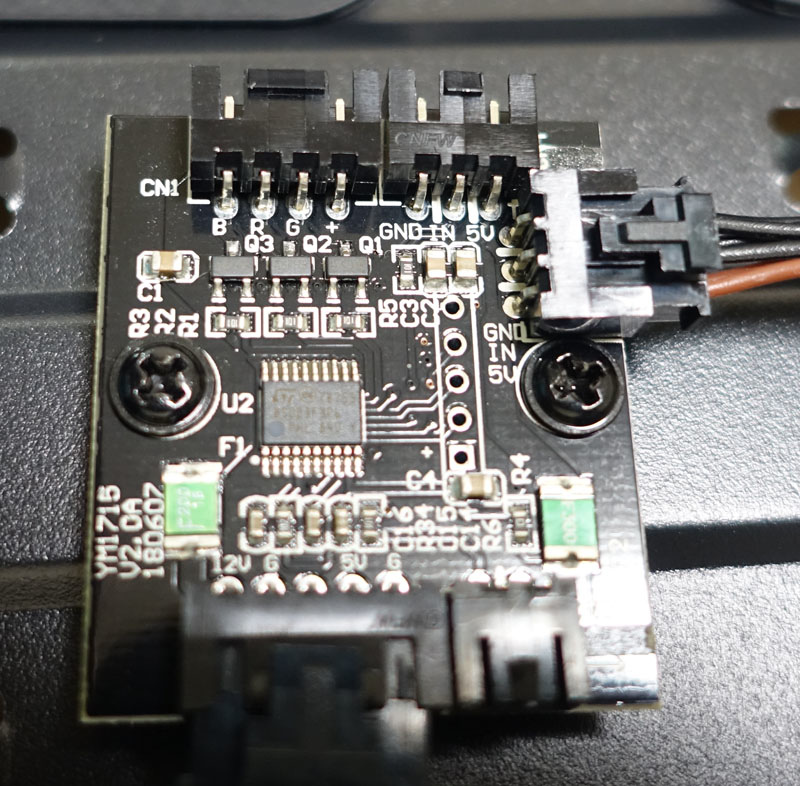

固定在主機板底板上的RGB燈效控制板,支援兩組三線式及一組四線式RGB燈光控制,透過機殼上方控制按鍵可切換12種燈光模式(8種固定色、4種動態),也可把燈光完全關閉

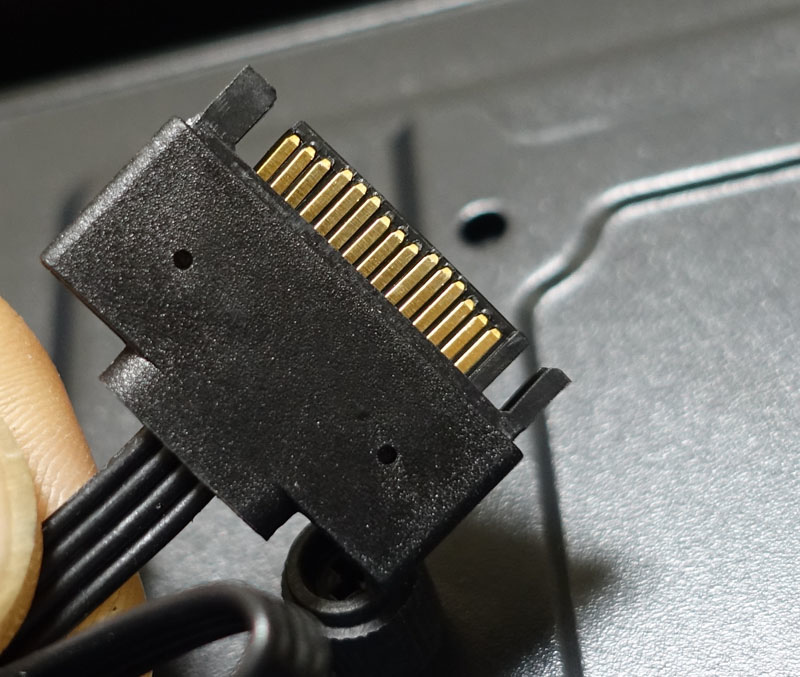

透過電源供應器SATA接頭為控制板供應+5V及+12V電源

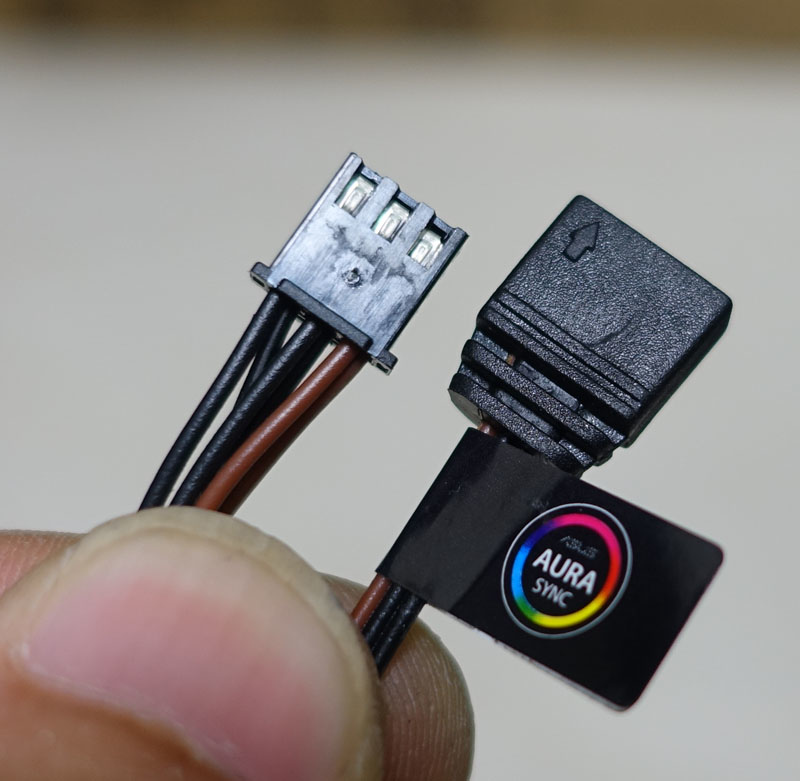

機殼面板RGB燈條採三線式控制,線路70公分長,具備控制板及AURA SYNC兩種連接插頭,可擇一安裝

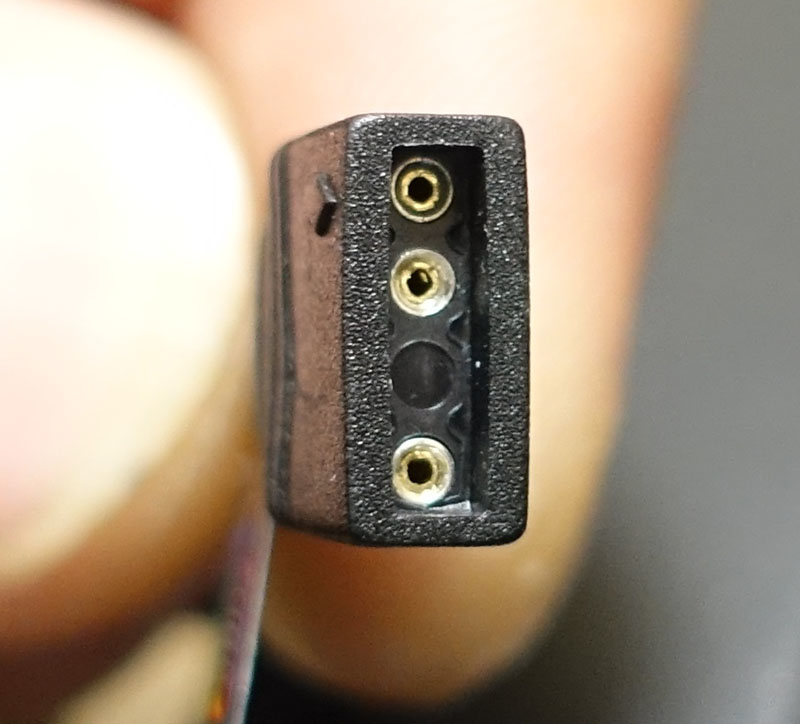

AURA SYNC用3PIN連接器

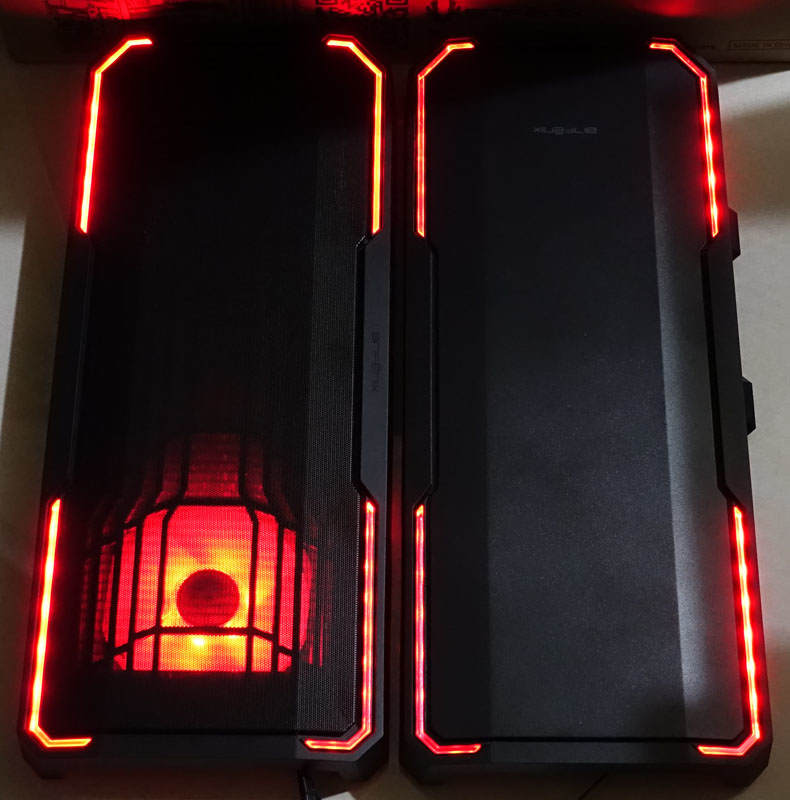

ENSO MESH鐵網版及RGB風扇(左)、ENSO標準版(右)的點亮圖

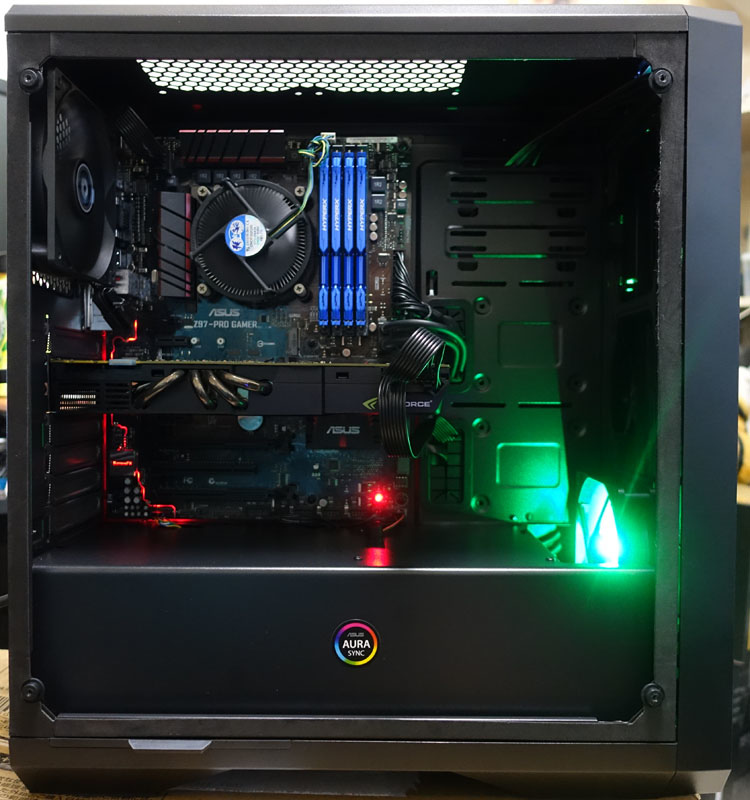

電腦配備組裝完成圖,大部分的線都可以藏在主機板底板後方的空間內,並透過走背線方式連接正面的主機板及顯示卡


將隨附的RGB風扇裝到前方,燈光可透過正面的網狀面板透出來,並展現出網狀面板骨架的肋條結構


內建12種模式的RGB燈效展示影片:

報告完畢,謝謝收看
