H710i PREMIUM MID-TOWER ATX CASE(CA-H710i-W1)產品特色：
1.強化玻璃側板安裝在金屬外框上，只要一個手轉螺絲即可拆卸及安裝
2.內建Smart Device V2控制盒，搭配CAM軟體可控制兩個HUE2 RGB照明通道及三個風扇通道
3.隨附兩個RGB燈條
4.頂部面板的前置I/O埠配有一個USB3.1 Gen2 Type-C及兩個USB3.1 Gen1 Type-A插座
5.專利整線固定套件，在底板預先安裝整線槽及魔鬼氈整線束帶，使線路安裝更為簡便及美觀
6.可拆卸式頂部風扇支架，方便安裝風扇或水冷散熱排
7.前方風扇有磁吸式過濾網，底部電源進氣口有後抽式過濾網
8.按下一個按鈕就可快速開啟右側側板
9.整合顯卡垂直安裝槽，搭配PCI-E延長線，可將顯卡垂直安裝，將顯卡的正面特色凸顯出來
H710i PREMIUM MID-TOWER ATX CASE(CA-H710i-W1)產品規格：
1.尺寸：230mm(W)x516mm(H)x494mm(D)
2.材質：SGCC(熱浸鍍鋅板)、塑膠、強化玻璃
3.重量：12.3kg
4.支援主機板：Mini-ITX、Micro-ATX、ATX、EATX(最大272mm)
5.前置I/O埠：一個USB3.1 Gen2 Type-C、兩個USB3.1 Gen1 Type-A、一個耳機麥克風整合式插孔
6.內建二代智慧裝置(Smart Device V2)：3個風扇通道(每通道最大10W)、2個RGB LED通道(可支援4個HUE2 RGB燈條或5個AER RGB 2風扇)，內建噪音偵測模組(需將CPU風扇連接至控制盒上)
7.前方風扇可安裝數量：3個120mm或2個140mm，隨附三個AER F120機殼版風扇
8.頂部風扇可安裝數量：3個120mm或2個140mm
9.後方風扇可安裝數量：1個120mm/140mm，隨附一個AER F140機殼版風扇
10.預留空間：CPU散熱器高度185mm，顯示卡長度413mm，背板走線18-22mm，水冷散熱排厚度60mm(前)/30mm(上)，水箱/幫浦224mm(沿著整線架)
11.可擴充裝置數量：2.5吋磁碟槽7個，3.5吋磁碟槽2+2個，介面卡擴充槽7個
12.顯卡垂直安裝槽可安裝厚度：2.5槽位
13.保固：2年
▼此外箱側面有H710i PREMIUM MID-TOWER ATX CASE字樣，以及外殼右上方特寫照片(凸顯前方及上方邊緣的網狀進氣口)
▼此外箱側面有NZXT商標、強化玻璃警語、H710i PREMIUM MID-TOWER ATX CASE字樣，中央有整機安裝完成示意照片
▼此外箱側面上方為H710i PREMIUM MID-TOWER ATX CASE字樣及提把開口，下方有NZXT CAM軟體/USB-C連接埠/整線擋板/強化玻璃透明側板的英文介紹、產品型號/顏色/條碼黏貼處
▼此外箱側面上方為H710i PREMIUM MID-TOWER ATX CASE字樣及提把開口，下方有產品規格英文說明、多國語言產品特色說明、產品型號/顏色/條碼黏貼處
▼外箱頂部有NZXT商標、H710i PREMIUM MID-TOWER ATX CASE字樣、產品顏色照片
▼H710i本體，為白色烤漆面板+黑色烤漆本體，搭配強化玻璃側板
▼純白色霧面烤漆機殼正面面板，下方中央的NZXT字樣雖也是白色，但反光光澤略有不同
▼純白色霧面烤漆機殼頂部面板，前端右側有按鍵/指示燈/IO埠
▼按鍵/指示燈/IO埠近照，由左至右分別是耳機麥克風整合式插孔、USB3.1 Gen2 Type-C、兩個USB3.1 Gen1 Type-A、帶電源/硬碟指示燈的電源開關
▼機殼後方，有散熱孔、排風風扇、主機板IO擋板安裝孔、介面卡擴充槽、電源供應器安裝孔
▼後面最上方處為頂部風扇用圓孔網狀排氣口，後方風扇位置可安裝1個120mm或140mm風扇，長條形螺絲孔位可增加安裝的彈性，除調整風扇位置外，也可以安裝單風扇水冷散熱排
▼後面下方為傳統/垂直安裝介面卡擴充槽及電源供應器安裝孔
▼鬆開手轉螺絲，電源供應器安裝擋板就可取下，從這裡把電源供應器裝入機殼，並依照電源外殼螺絲孔位決定擋板正裝或反裝(安裝時風扇應朝下)
▼外殼底部，四個角落處有帶防滑膠墊的腳座，電源供應器下方的進氣過濾網可以從後方抽出來清潔，前方長條形螺絲孔可以用來調整3.5吋硬碟架的安裝位置，或是固定其他的配件
▼純白色霧面烤漆機殼右側板，靠近前方及上方邊緣處有一整條的圓孔網狀進氣口
▼按下機殼後方左上角的釋放按鈕，就可快速打開右側板
▼機殼左右側面的前方及上方邊緣處圓孔網狀通風口採斜面造型
▼機殼左側採用整片強化玻璃側板，左上角有強化玻璃三角形警告貼紙，靠近前方及上方邊緣處同樣有一整條的圓孔網狀進氣口
▼強化玻璃貼在金屬外框上，固定扣具設置在金屬外框上，可避免讓玻璃直接受力
▼金屬外框的紫色把手上有NZXT字樣，球狀扣具可以協助外框固定在機殼上，整片透明側板只需要一個手轉螺絲就可固定
▼H710i的正面及頂部金屬面板背面都有加上塑膠扣具，平常固定在機殼上，需要時可以把面板掀開，為求牢固性，塑膠扣具會比較緊
▼機殼正面面板取下後的樣子
▼進氣過濾網透過卡榫及磁鐵固定在機殼上，方便取下清潔，對好位置放回去時磁鐵會自動吸附固定
▼前方風扇可以安裝3個120mm或2個140mm風扇，長條形螺絲孔位可增加安裝的彈性，除調整風扇位置外，也可以用來安裝雙風扇/三風扇水冷散熱排

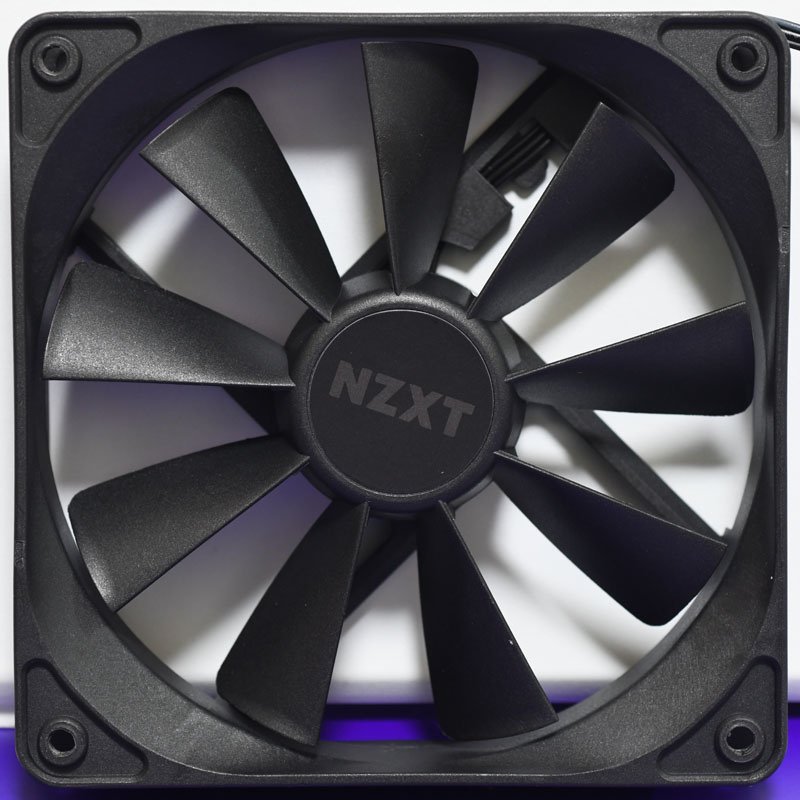

▼前方預先安裝三顆AER F120機殼版風扇，軸心處有NZXT貼紙
▼中央有標籤貼紙，型號為RF-AF12C-RB，為12V/0.16A的RIFLE BEARING風扇，3PIN線路長度60公分
▼機殼頂部面板取下後的樣子
▼鬆開四顆手轉螺絲，就可取下頂部風扇架，可以安裝3個120mm或2個140mm風扇，長條形螺絲孔位可增加安裝的彈性，除調整風扇位置外，也可以用來安裝雙風扇/三風扇水冷散熱排
▼機殼左側面結構，主機板/介面卡安裝區與下方電源/3.5吋磁碟安裝區隔離開來，蓋住線路出口的白色整線擋板安裝位置可兩段調整，主機板安裝底板上方鏤空方便拆裝CPU散熱器背板。底板與下方側板有NZXT字樣
▼移除白色整線擋板的樣子，擋板下方的底板有一個很大的穿線開口。主機板安裝底板的各支撐柱螺絲孔旁印有對應Mini-ITX/Micro ATX/ATX的字碼，供使用者安裝時參考

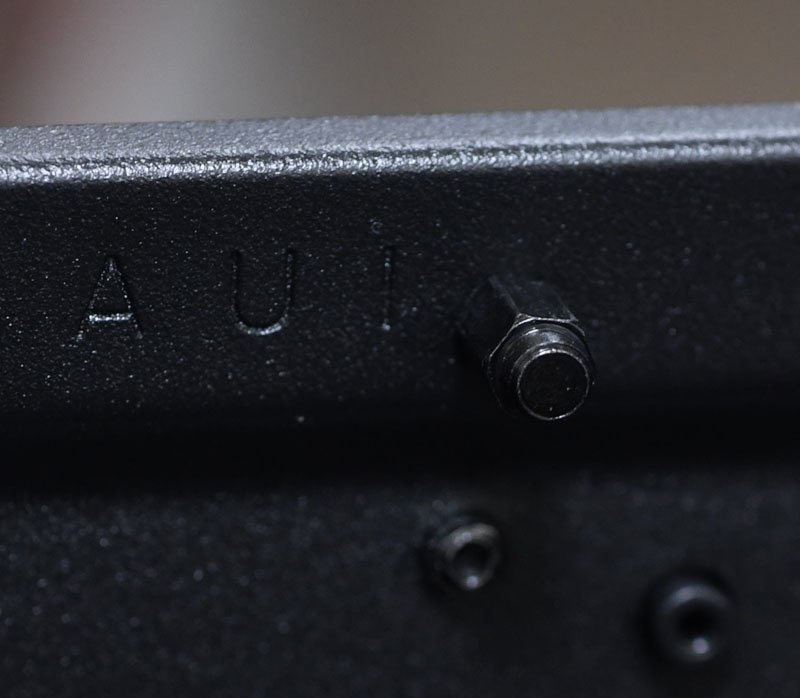

▼主機板安裝底板的中央支撐柱為定位用，可協助定位主機板螺絲孔
▼白色整線擋板後方有一個用金屬夾具搭配磁鐵吸附的HUE2 RGB燈條
▼鎖在主機板安裝底板上方的Smart Device V2控制盒，可提供二通道HUE2 RGB照明控制及三通道風扇控制，內建噪音偵測模組(需將CPU散熱器風扇連接至控制盒上)。特別注意不可把PWM控制水冷幫浦連接至此
▼後方標準擴充介面卡槽共有七個，並額外設置兩個槽位給顯示卡垂直安裝使用，均使用手轉螺絲固定及圓孔網狀護蓋

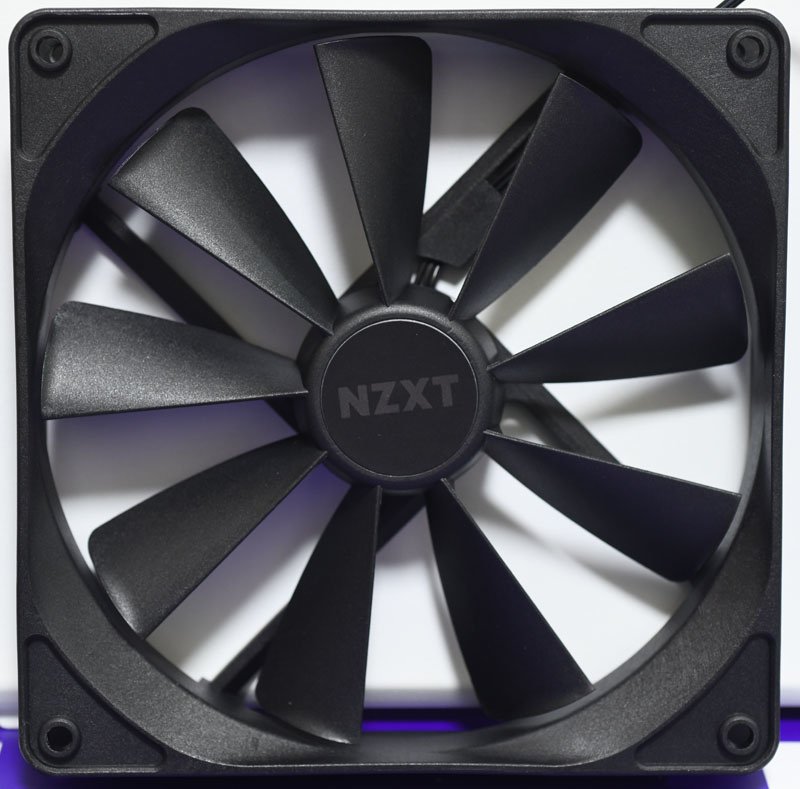

▼後方預先安裝一顆AER F140機殼版風扇，軸心處有NZXT貼紙
▼中央有標籤貼紙，型號為RF-AF14C-RB，為12V/0.18A的RIFLE BEARING風扇，3PIN線路長度60公分
▼機殼頂部也有一個RGB燈條，與白色整線擋板的燈條一起接到Smart Device V2控制盒進行控制
▼主機板/介面卡安裝區下方隔板採圓孔網狀設計，讓氣流可以流動，並在上方及側面放置三個2.5吋磁碟安裝架，安裝架使用卡榫固定，可以快速安裝及取下，上面也有NZXT字樣

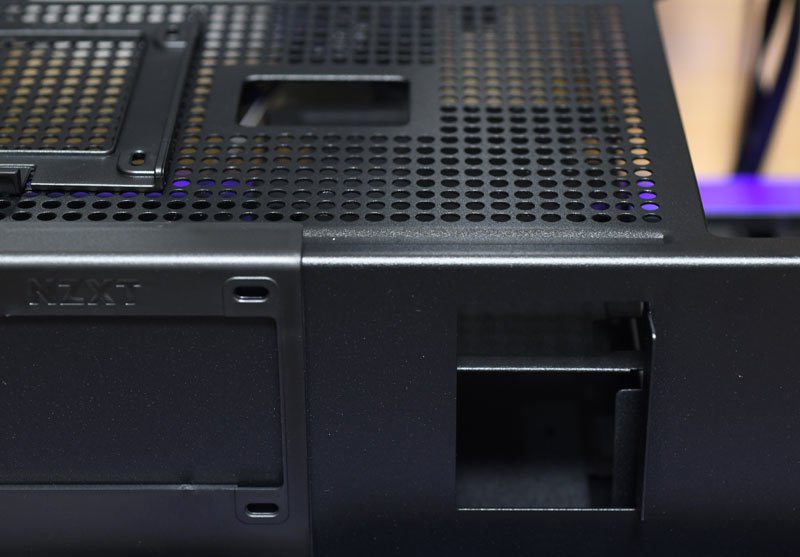

▼下方圓孔網狀隔板在靠近主機板安裝底板及前緣處均有走線用開孔

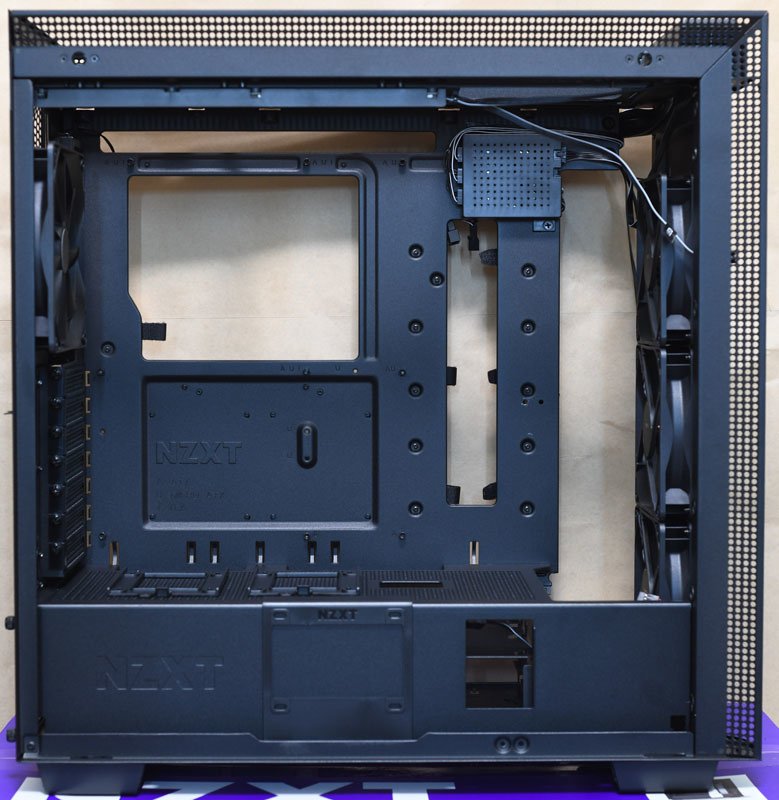

▼機殼右側面結構，主要藏線空間在此
▼下方電源/3.5吋磁碟安裝區，前面下方風扇氣流可吹到3.5吋磁碟協助散熱，3.5吋固定架也可視需求調整位置或拆除。固定架上可以裝三顆硬碟，假使不夠裝，而且電源供應器長度沒有很長的話，機殼底板上的長條型螺絲孔位也可以用來固定第四顆硬碟
▼預先安裝在底板的整線槽及魔鬼氈整線束帶
▼除整線槽外，機殼本體上也有不少可供整線固定使用的拱橋狀支架
▼主機板安裝底板背面有兩個使用螺絲固定的2.5吋磁碟固定架
▼由左至右分別是前置開關燈號、USB 3.1 Gen1 Type-A主機板端接頭、耳機麥克風整合式插孔的連接線
▼USB 3.1 Gen2 Type-C主機板端internal 20pin接頭，前端有保護蓋，不使用時蓋住可避免金手指髒污或受損
▼Smart Device V2控制盒的SATA供電連接器及軟體控制用USB 2.0連接線
▼Smart Device V2控制盒隨附三條風扇一對三分接線，使用時將主要風扇接上第一個4pin接頭(具備轉速測試)，並注意不要將4pin PWM風扇與3pin傳統風扇混搭在同一條線上使用
▼配件小紙盒內有組裝用螺絲、塑膠束帶、開關燈號轉接線、音效整合插孔一分二Y型線，配件內還有一個支撐柱套筒，可以用十字起子來拆裝支撐柱，相當方便
▼組裝完成示意圖(左側)
▼顯卡採水平安裝示意圖
▼顯卡採垂直安裝示意圖
▼組裝完成示意圖(右側)
▼開啟電源時，電源按鈕環形外框會亮起白色燈光(左圖)，環形左側比較亮時表示硬碟指示燈正在點亮(右圖)
▼左側面RGB照明示意圖
▼內建的Smart Device V2控制盒，搭配NZXT CAM軟體，可提供風扇及燈光控制效果
點選CAM主畫面左邊功能列下方倒數第四個”風扇”圖示，就可以顯示目前已連接的風扇通道及運作模式，按下通道名稱後面的筆可以重新命名及修改，點選通道後面的加號，就可顯示該通道的風扇轉速百分比與風扇目前轉速
勾選通道名稱前面的方框，可設定運作模式，共有四種可選，分別是Fixed(固定)、Silent(靜音)、Performance(效能)、自訂模式
更多的CAM軟體風扇操作說明請參閱這篇文章：https://wolflsi.pixnet.net/blog/post/67670925
▼CAM軟體也提供RGB燈光豐富的預設/智慧/音訊/遊戲/自訂模式及百萬種顏色控制能力，充分發揮使用者的創造力，在各HUE2配件間同步燈光效果，點選CAM主畫面左邊功能列下方倒數第三個”燈光”圖示，即可進行設定
H710i的燈條配置狀況如下
更多的CAM軟體燈光操作說明請參閱這篇文章：https://wolflsi.pixnet.net/blog/post/67441344
▼H710i各種RGB燈光預設模式影片：
結論：
NZXT H710i優點：
1.機殼左側採用透明強化玻璃側板，搭配金屬外框使其更好拆裝並增加強度，可充分展示RGB燈光效果。右側金屬側板採一鍵式快拆設計
2.電源/硬碟、主機板/介面卡分離式安裝空間，專利整線套件及底板開孔設計方便藏線，使內部簡潔美觀
3.具備最多七個大尺寸風扇安裝空間以強化機殼對流，機殼前方風扇、電源進氣口有可拆式濾網，可過濾較大灰塵及異物。可拆卸式頂部風扇/散熱排兩用安裝架，讓安裝更便利
4.機殼前方預先安裝三個120mm風扇，後方預先安裝一個140mm風扇
5除了一體式水冷外，機殼底部及整線擋板上也有設計固定用鎖點來搭配自組水冷
6顯卡垂直安裝擴充槽，可將顯卡垂直安裝，將顯卡的正面特色凸顯出來
7前置I/O埠配有新式USB3.1 Gen2 Type-C插座，方便連接高速裝置
8內建Smart Device V2智慧控制盒，搭配CAM軟體，可提供二通道HUE2 RGB照明控制及三通道風扇控制，內建噪音偵測模組，並隨附兩個RGB燈條
NZXT H710i缺點：
1.3.5吋硬碟架需要卸下才能拆裝硬碟螺絲
2.因無配置5.25吋安裝槽，所以不適合還需要安裝5.25吋裝置的使用者
3.機殼前方進氣濾網雖使用磁吸式固定，但是要先拆除正面面板才可拆裝
4.無配置Reset按鍵
H710i與上一代H700i主要差異點：
1.強化玻璃側板增加金屬外框，改變固定方式使其更好拆裝
2.增加內接USB-C
3.Smart Device控制盒升級V2，可控RGB LED通道變兩組，且支援HUE 2規格
4.修改3.5吋硬碟架
5.修改2.5吋硬碟架，取消背面2.5吋硬碟安裝位置下方的整線支架
6.少兩個USB2.0 Type-A
7.耳機麥克風插孔變成整合式
8.增加顯卡垂直安裝擴充槽
報告完畢，謝謝收看
