一部GIGABYTE P34筆電,使用者反映按下開機鍵後,電腦上的電源指示燈會一閃一閃,且無法正常啟動

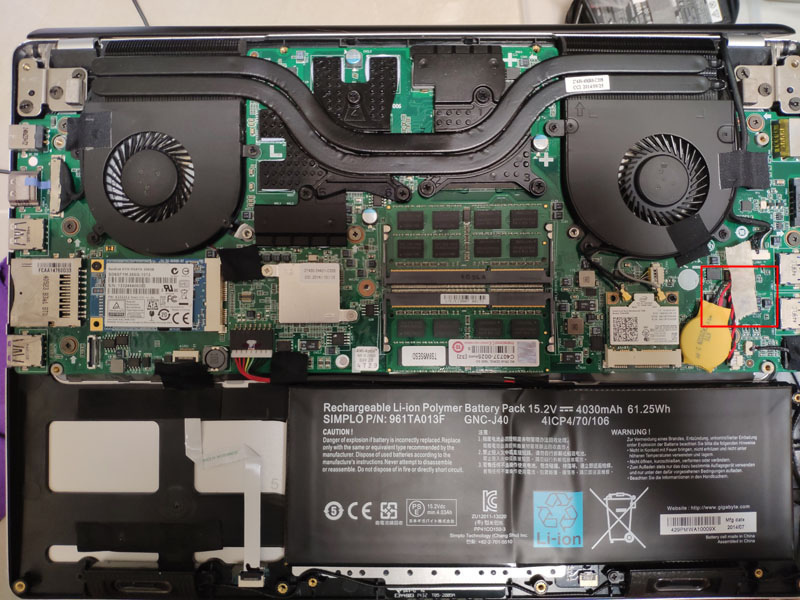

拆機檢查,首先用三用電表歐姆檔量測輸入電源及各電源轉換電路的正極對地阻抗,經過測量,在主機板右側的黃色小電池旁發現正極對地低阻抗的區域

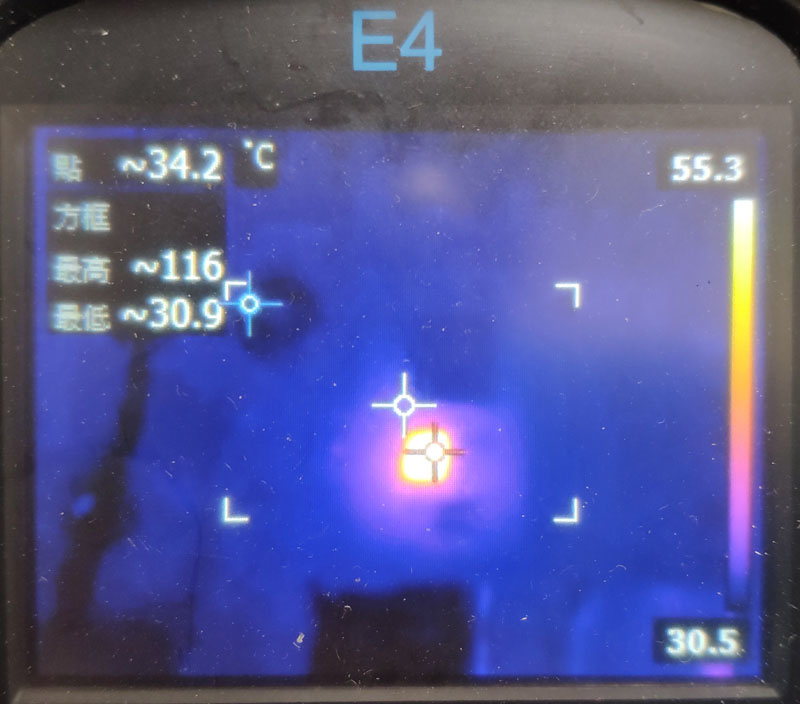

因對地低阻抗迴路上有多顆電容並聯,故先使用低壓(<2V)高電流(>3A)法對其進行通電,並使用熱像儀觀察通電瞬間的發熱點,主要理由是當低阻抗元件流過電流時,會產生明顯熱量,使用熱像儀可快速找出異常發熱的元件

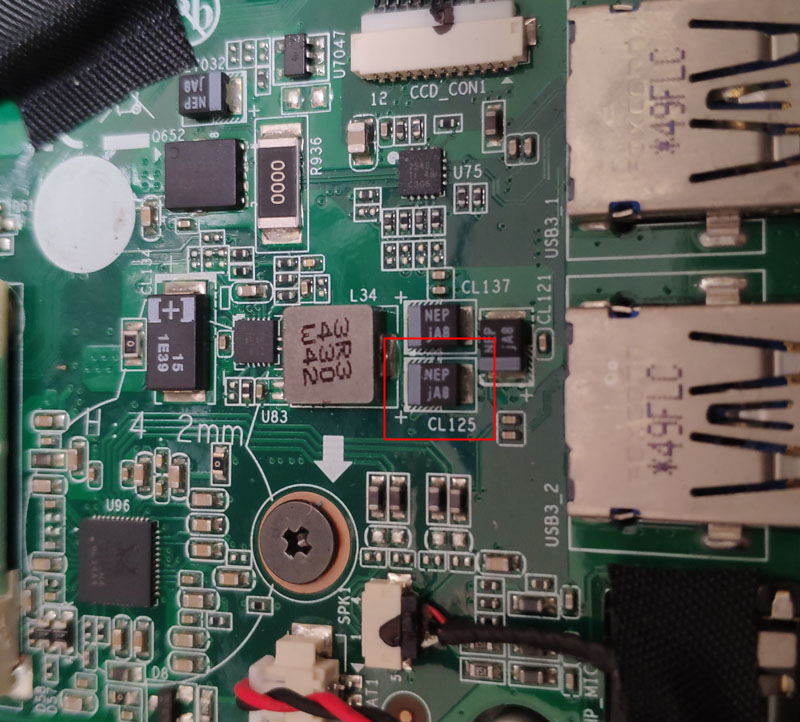

熱像儀觀察發現下圖電壓轉換區域的這顆電容會有異常發熱情形

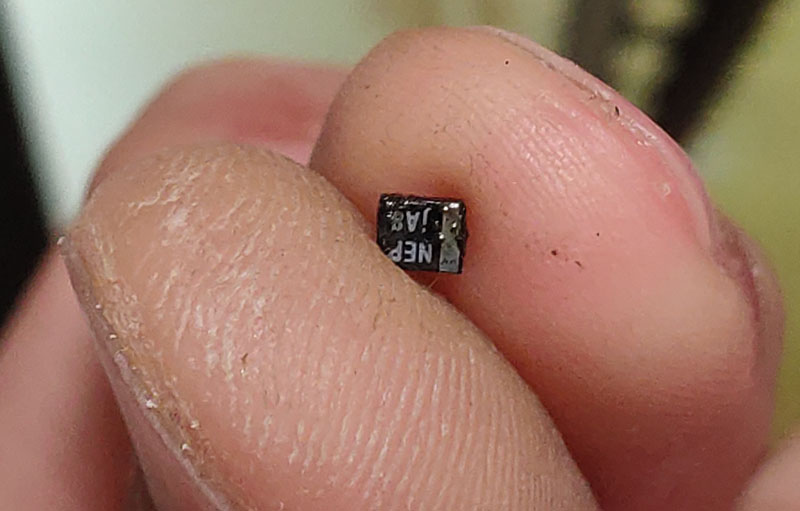

將該電容拆卸,並使用三用電表測量,確認該電容已呈現低阻抗短路狀態

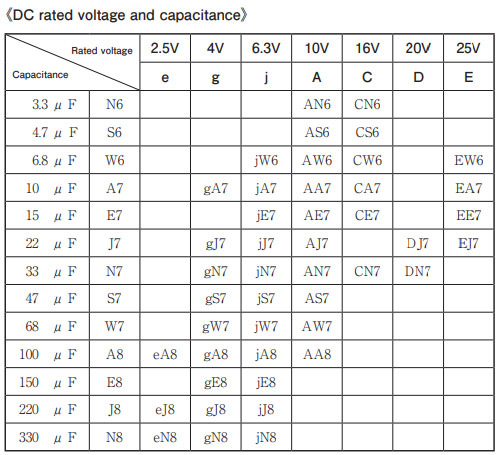

從電容上方簡碼”jA8”得知這是一個6.3V 100µF的導電高分子鉭質SMD電容,從耐壓規格量測這是用在輸入電源轉換後的低電壓電路上,實際量測該電路輸出為5V,用來供應給內部需要使用5V的裝置(例如USB/硬碟等)

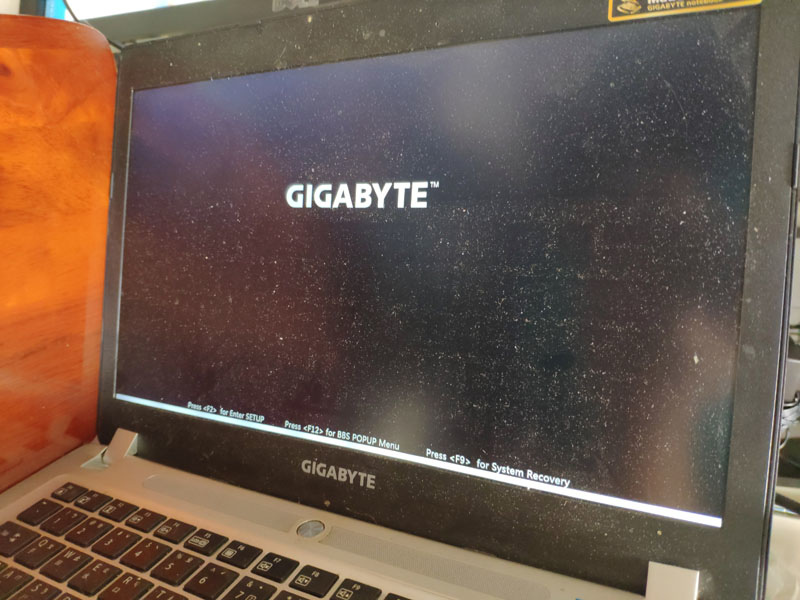

該區電源轉換電路拆除異常電容後,其低阻抗狀況已經獲得排除,所以補上一個與原本規格相同的電容,重新測試筆記型電腦,已經可以正常開機啟動

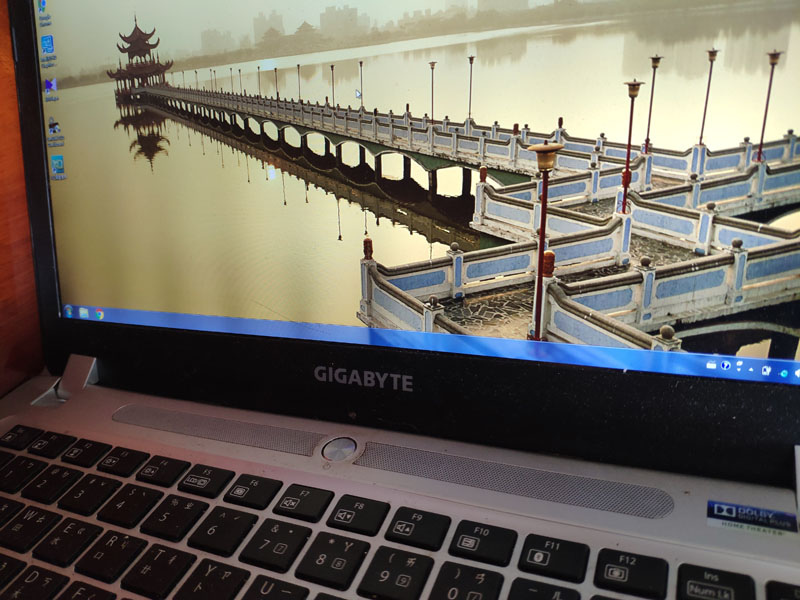

也可正常進入作業系統,不過可能該電腦使用時間比較久,面板的LED背光已經開始出現亮度不均的狀況

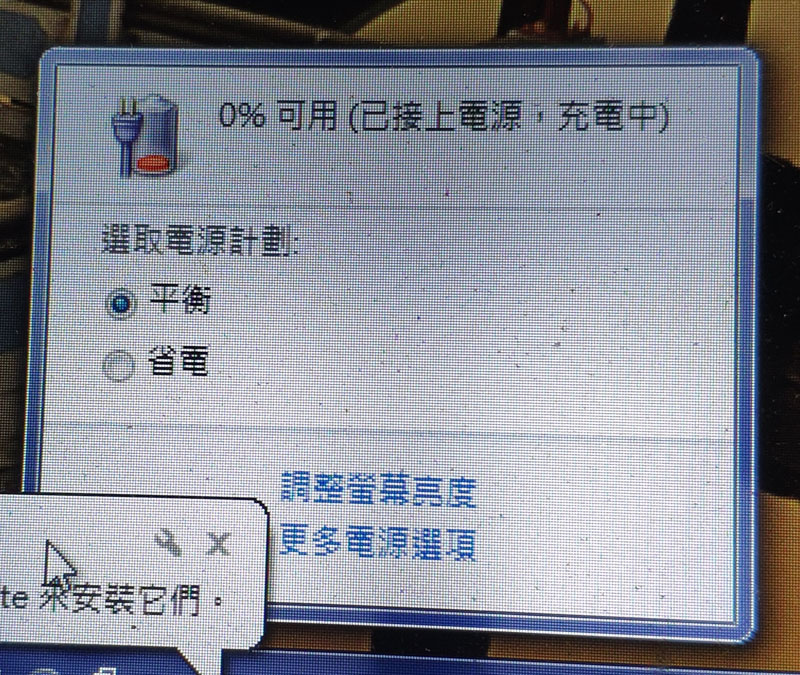

內建的鋰聚合電池組也已經無法正常充電,不過令人訝異的是沒有發生膨脹情形

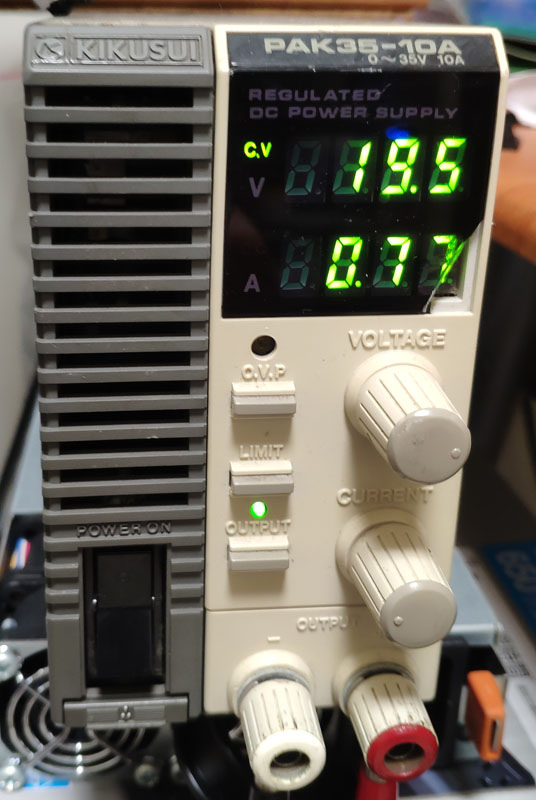

在作業系統下的待機電流,因為電池無法充電,所以不會有電池充電中的電流消耗



結論:
此案例的電容短路是發生在輸入電壓經轉換後輸出5V的迴路,所以不會出現電源輸入端低阻抗現象(通常會使變壓器的指示燈閃爍),不過同樣也會造成無法開機,將故障電容排除並更換同規格品後,電腦就可以恢復正常

報告完畢,謝謝收看
