●機殼正面/左側/右側三面均配置”超白玻”強化玻璃,並貼上車用防爆膜,正面/右側有菱形裝飾花紋,同時具備ARGB燈光照明
●左側強化玻璃側板具備可增加強度的金屬框,並使用手轉螺絲固定,免用工具即可拆裝
●前方/下方配置抽取式過濾網,前方濾網可往上抽出,下方濾網可往前抽出,方便拆裝清理
●上方配置磁吸式過濾網及磁吸式防塵蓋板,可依照需要選擇搭配
●隨附1個+5V ARGB 3pin乳白色葉片風扇及兩個黑色葉片風扇,採二進一出配置,提供充足散熱氣流
●內建支援ARGB 3pin/靜態RGB 4pin的燈光控制板,可由面板開關切換十二種燈光模式或是全部關閉
●上方I/O埠新增USB3.1 Gen2 Type-C插座,支援新規格主機板所提供的前置USB-C連接埠
●右側整線區域有裝飾用蓋板,從右側強化玻璃側板看進去時更美觀
●3.5吋/2.5吋兩用固定架,可安裝2顆3.5吋硬碟或1顆3.5吋硬碟+1顆2.5吋SSD,並可調整安裝位置或拆除,拆除後可安裝下方進氣風扇(最大120mm)
●3.5吋/2.5吋兩用固定底板,使用手轉螺絲固定方便拆裝,可安裝2顆2.5吋SSD或1顆3.5吋硬碟
●ARGB燈光配件相容華碩、技嘉、微星、華擎等主機板RGB同步控制

BitFenix火鳥科技DAWN TG黎明至尊機殼規格:
本體尺寸(WxHxD):220x485.5x449mm
可安裝主機板種類:ATX、Micro ATX、ITX、E-ATX(最大305x275mm)
前置I/O埠:1個USB3.1 Gen2 Type-C、2個USB3.1 Gen1 Type-A、耳機、麥克風
3.5吋位置數量:2+2個
2.5吋位置數量:4+1個
標準擴充槽:7個
前方風扇:3個120mm或2個140mm(預先安裝2個120mm風扇)
上方風扇:2個120mm/140mm
後方風扇:1個120mm(預先安裝1個120mm +5V ARGB 3pin風扇)
下方風扇:1個120mm
過濾網:前方、上方、下方(含電源供應器)
可安裝電源供應器長度:最大220mm
可安裝CPU散熱器高度:最大165mm
可安裝顯卡長度:最大380mm
背板整線空間:最大28mm
前方可安裝水冷排尺寸:240/280/360mm(限制厚度35mm,寬度141mm)
上方可安裝水冷排尺寸:240/280mm
後方可安裝水冷排尺寸:120mm

▼此外箱側面有BitFenix商標、產品名稱、外觀單線圖、ASUS AURA SYNC標誌、官方網址


▼此外箱側面有BitFenix商標、產品名稱、機殼爆炸圖、各部件名稱、特色說明、QR碼、製造商/代理商資訊

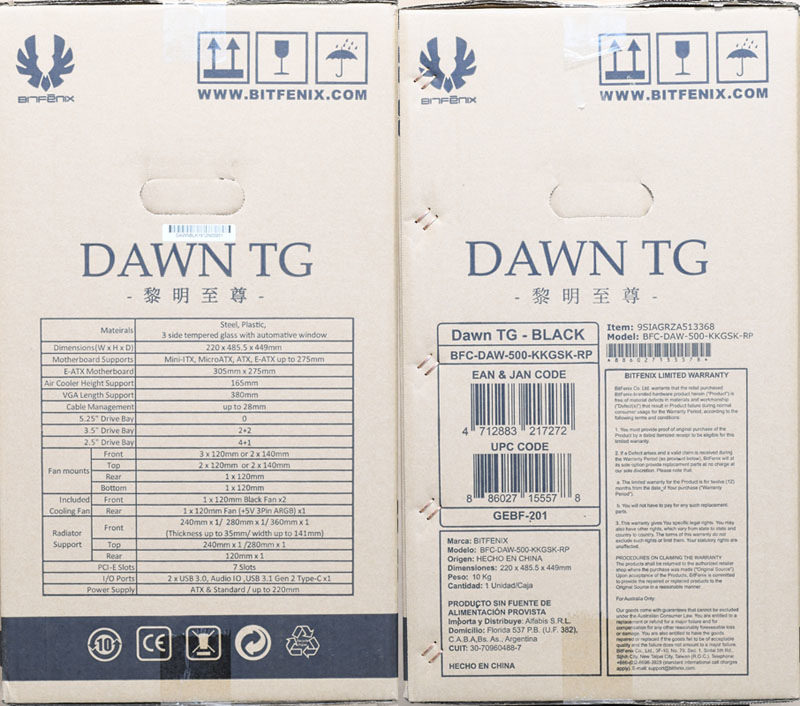

▼外箱兩側有BitFenix商標、提把開口、產品名稱、產品規格表、產品條碼、顏色標示、保固條款(英文)


▼外箱頂部有BitFenix商標、產品名稱、產品條碼、顏色標示、保固條款(日文)

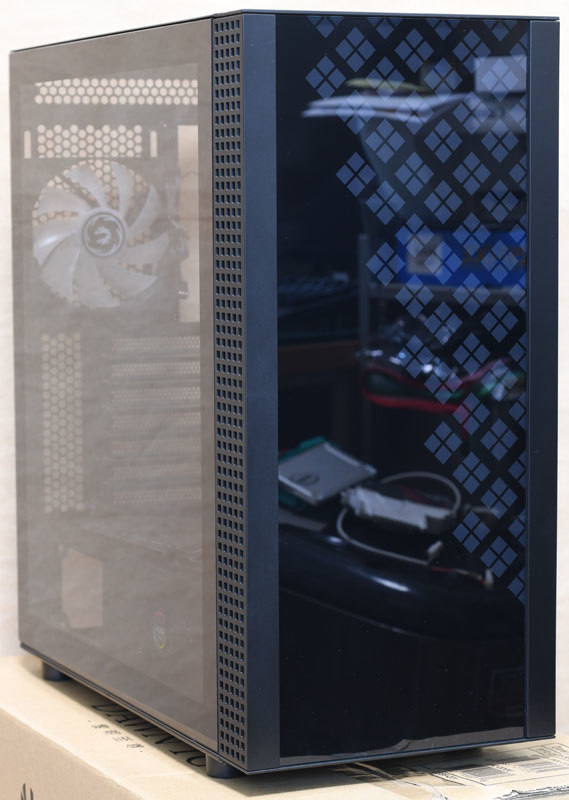

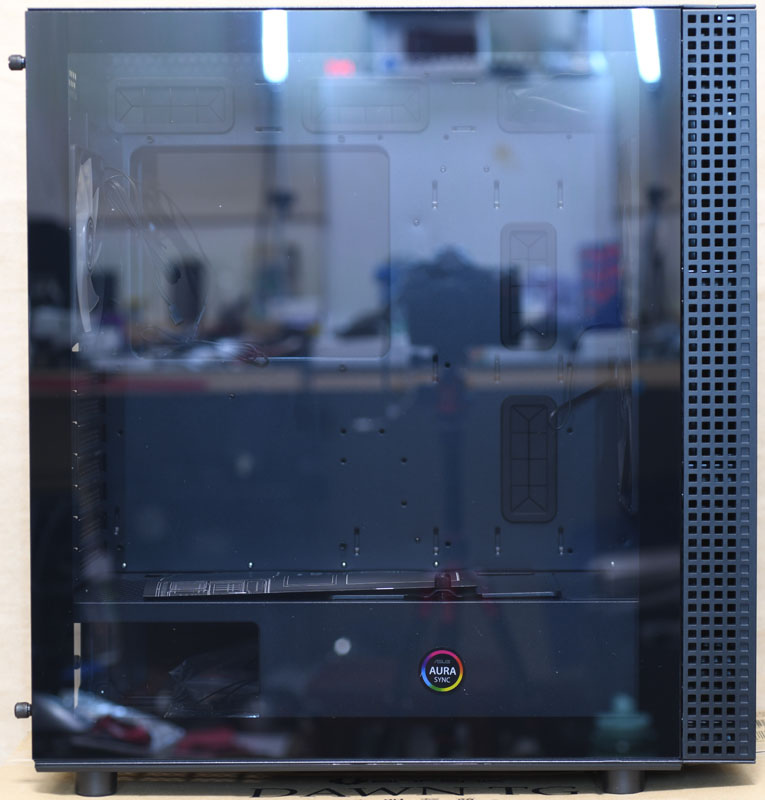

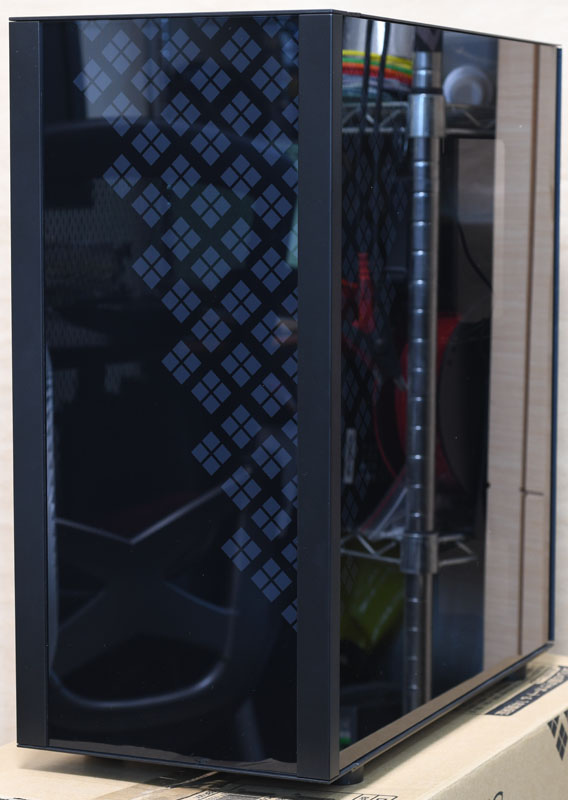

▼BitFenix火鳥科技DAWN TG黎明至尊正面/左側/右側三面均配置”超白玻”強化玻璃,並貼上車用防爆膜,左側可以看到機殼內部空間


▼正面/右側強化玻璃有菱形裝飾花紋,並內嵌ARGB燈條,提供燈光照明效果,右側可以看到背板部分後方空間,適合安裝有燈光效果的2.5吋SSD、電源供應器或是背面有燈光效果的主機板

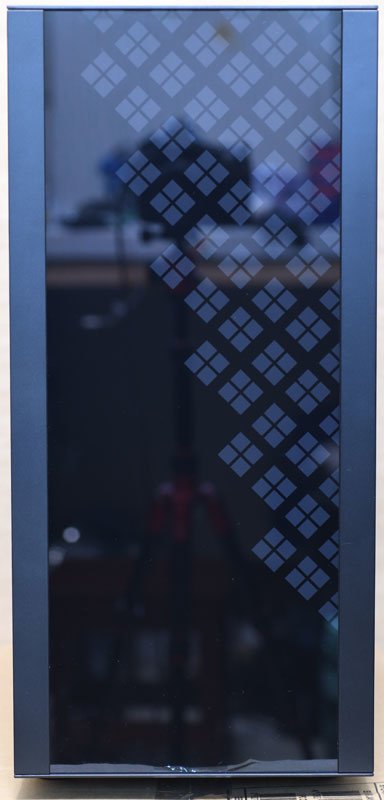

▼正面強化玻璃有菱形裝飾花紋

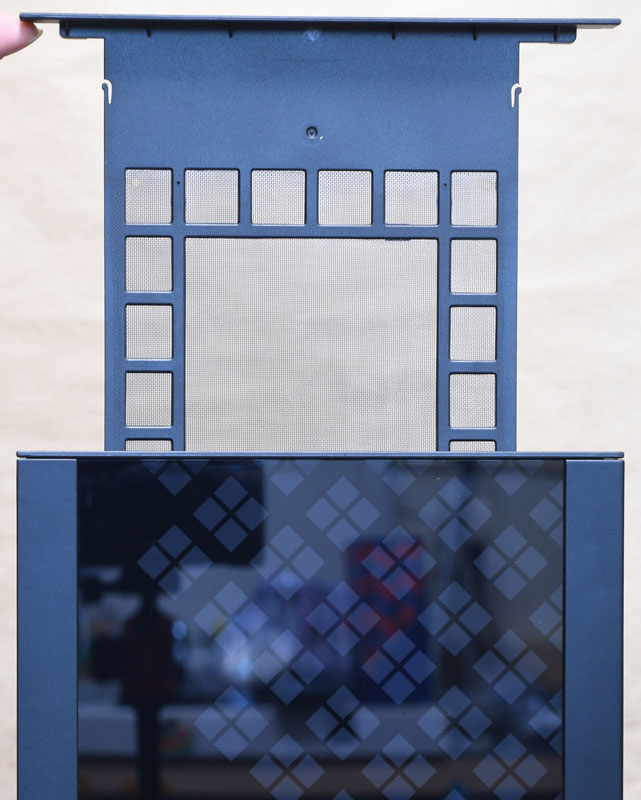

▼前方過濾網可從機殼上方抽出,方便清潔

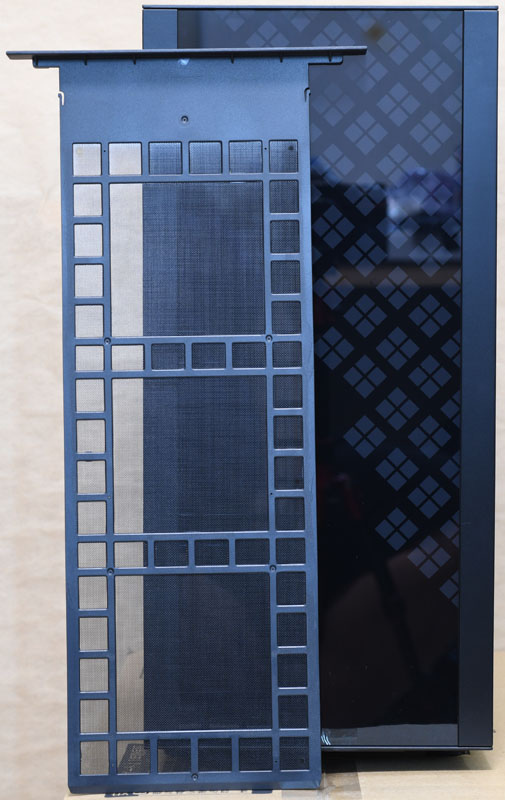

▼前方過濾網完全抽出的樣子

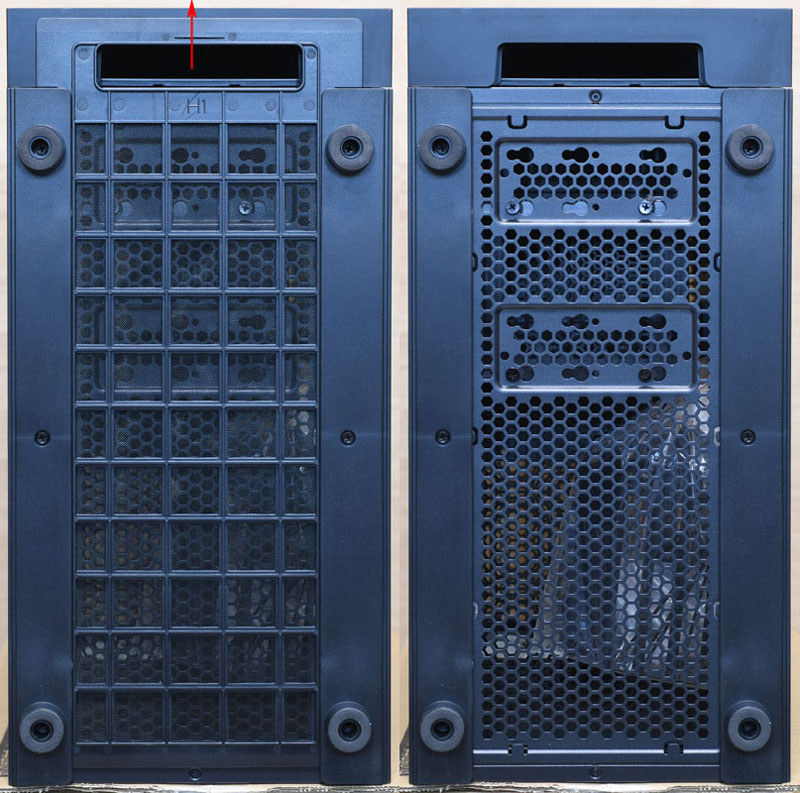

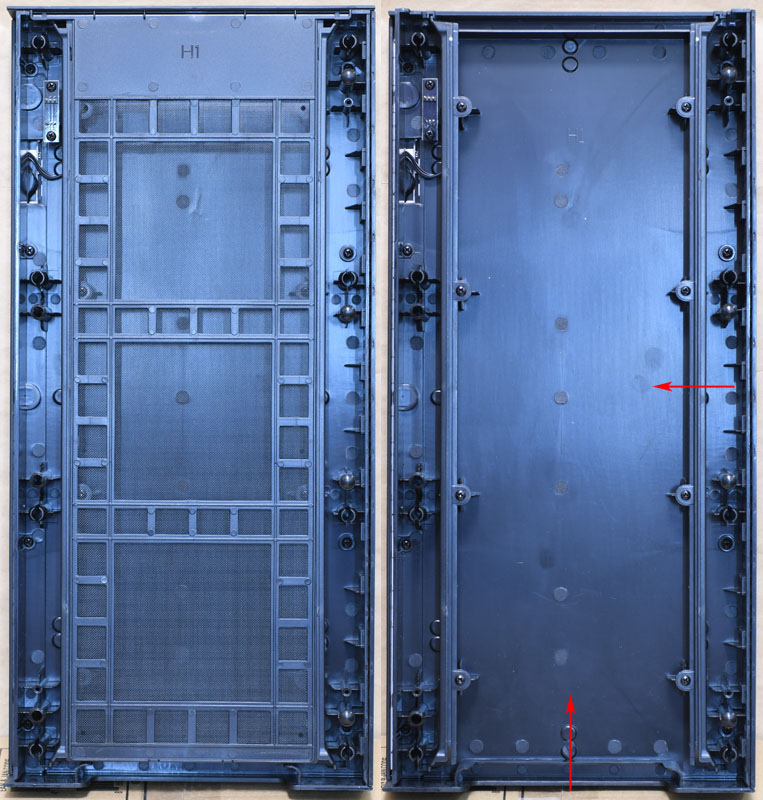

▼安裝(左)及拆除(右)過濾網的面板背面,主要進氣口為下方開口及左側進氣格柵(箭頭方向),正面強化玻璃面板後方為整塊塑膠板,無法透光

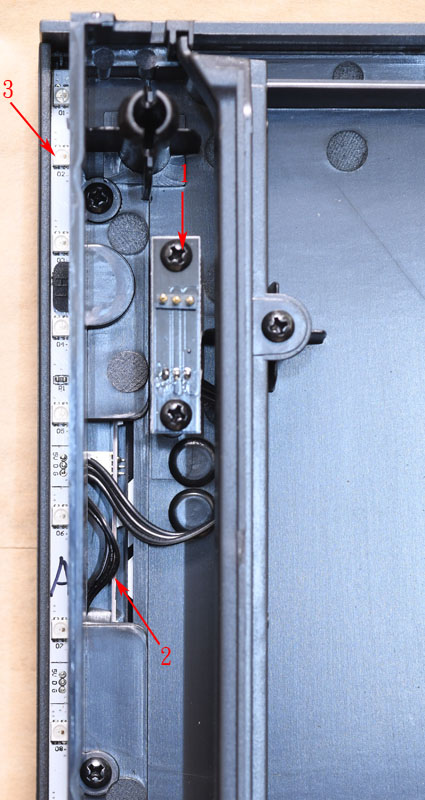

▼面板安裝兩組ARGB燈條,一個照明正面強化玻璃面板(箭頭2),一個照明右側強化玻璃側板(箭頭3),由金屬彈簧針(箭頭1)傳遞電源及信號


▼機殼上方可以安裝2個120mm/140mm風扇,長條形螺絲孔位可增加安裝的彈性,水冷排尺寸可以裝到240/280mm

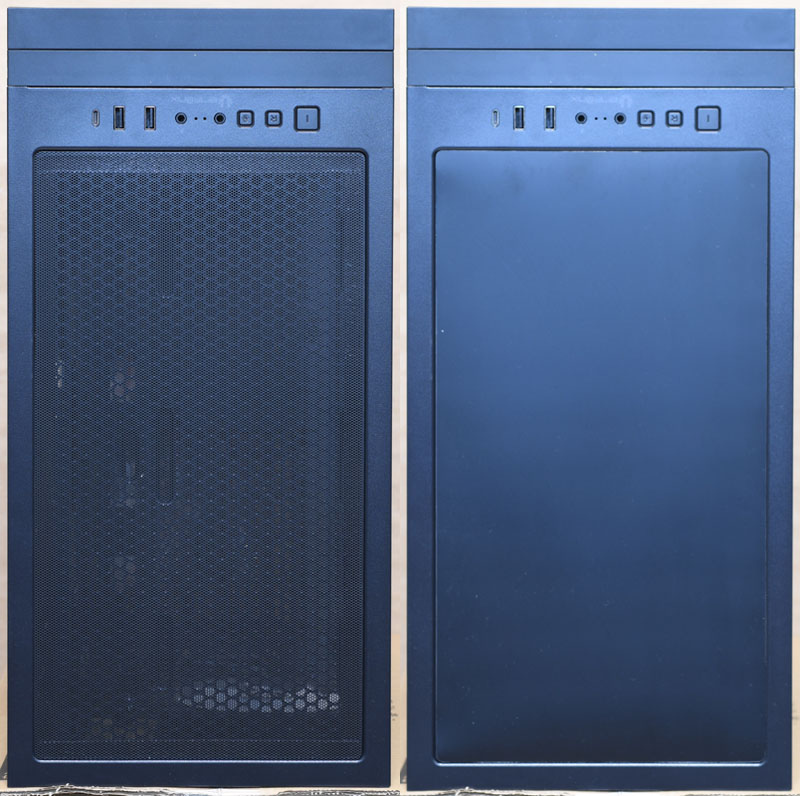

▼隨附磁吸式過濾網(左)及磁吸式防塵蓋板(右),需要通風可以裝上過濾網,需要防塵可裝上蓋板

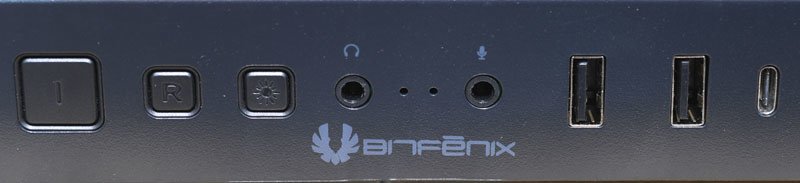

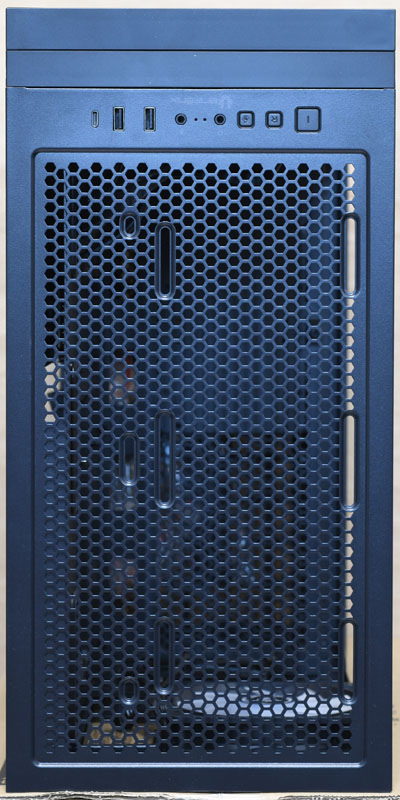

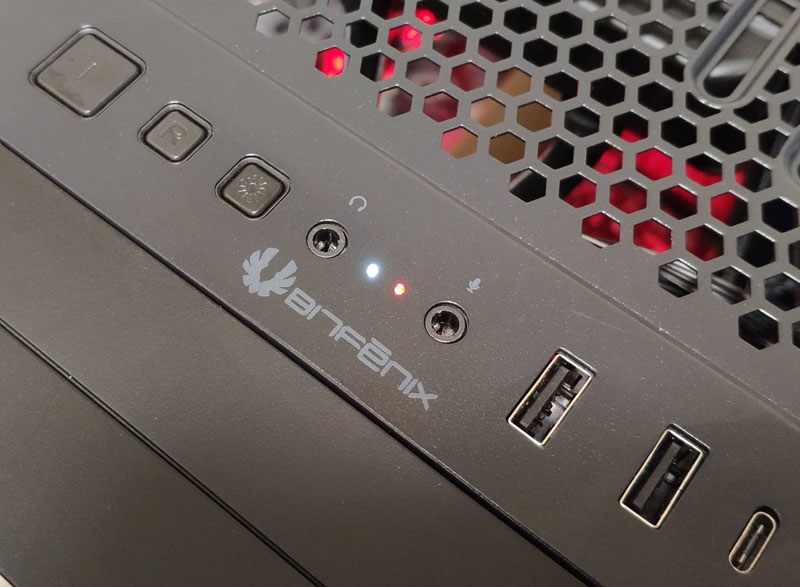

▼頂部I/O埠由左至右分別是電源按鈕、重置按鈕、燈光模式按鈕、耳機3.5mm插座、電源指示燈、硬碟指示燈、麥克風3.5mm插座、2組USB3.1 Gen1 Type-A、1組USB3.1 Gen2 Type-C,下方印上BitFenix商標


▼機殼底部有四個防滑腳座,下方過濾網面積涵蓋整個底部(包含電源供應器),為前抽式設計(箭頭方向抽出)

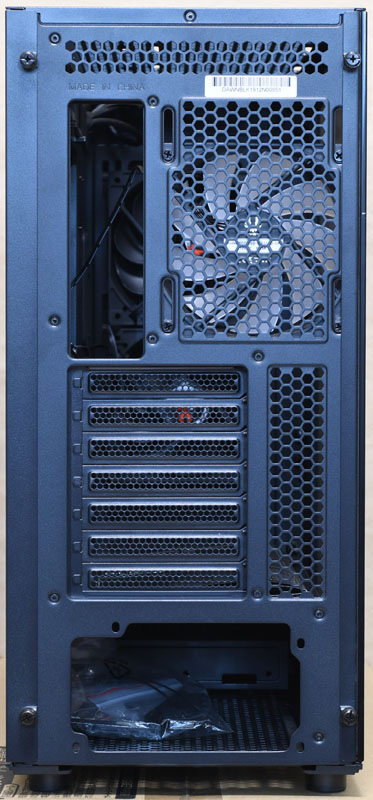

▼機殼後方與擴充槽檔板開了不少通風用孔洞,後方可以安裝1個120mm風扇,長條形螺絲孔位可增加安裝的彈性,水冷排尺寸可以裝到120mm,擴充槽檔板均使用可重複使用的檔板,下方電源固定位置僅提供單一安裝方向的螺絲孔


▼外殼左側強化玻璃側板,使用手轉螺絲固定,免用工具即可拆裝。這裡也可看到面板左側的進氣用方孔格柵

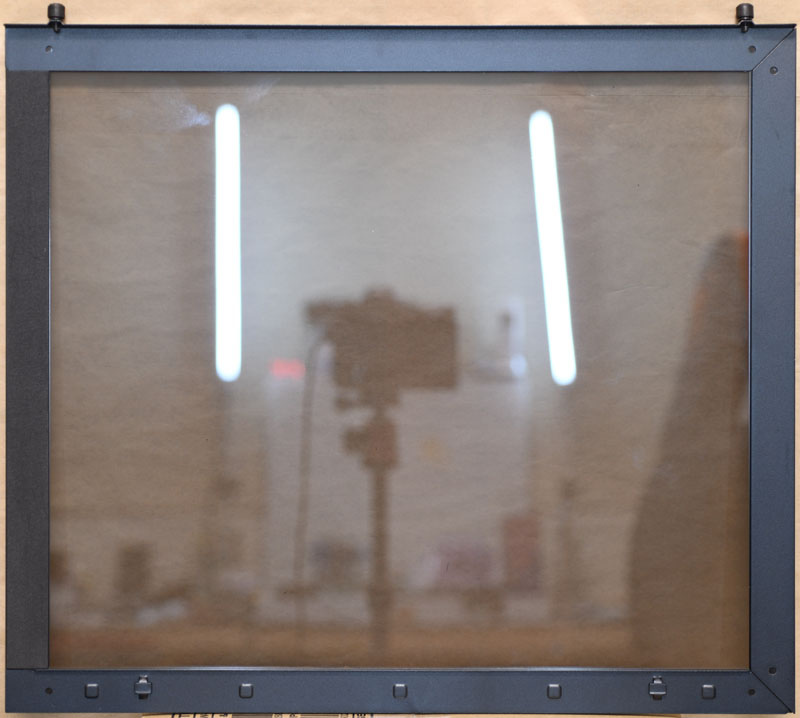

▼左側強化玻璃的內側黏貼金屬框增加強度,但強化玻璃與金屬框兩者的邊緣是切齊的,如果撞到邊角處,仍可能會造成強化玻璃破損

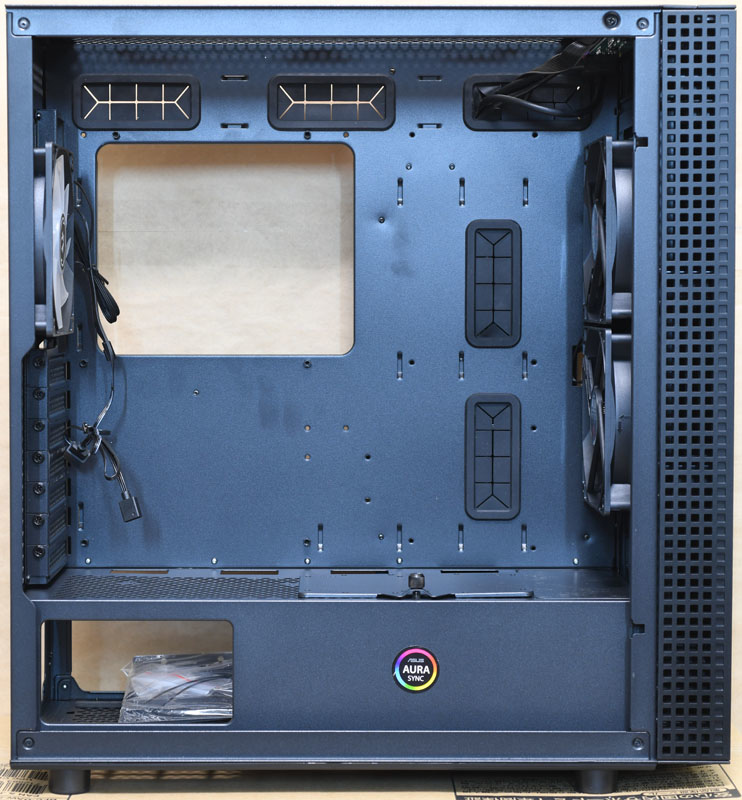

▼機殼左側面結構,下方電源安裝區與主機板/介面卡安裝區採隔離設計,維持內部整潔及良好散熱對流,電源安裝區有一開口,可以看到電源供應器側面,適合具備燈光裝飾的電源供應器,背板五個大穿線孔設置橡膠護套

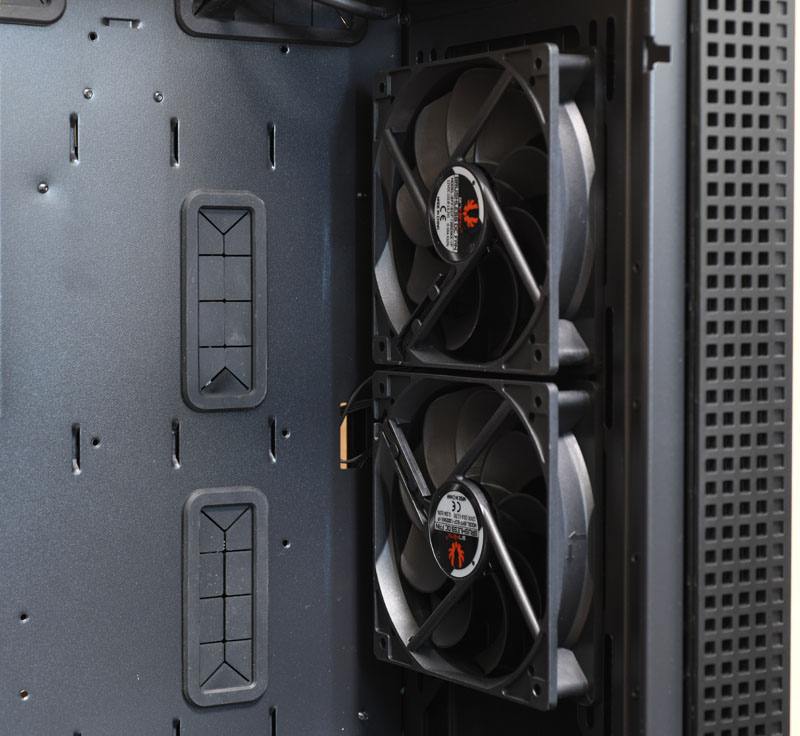

▼前方已預先安裝兩個進氣用風扇


▼主機板安裝背板上方鏤空,方便拆裝CPU散熱器背板

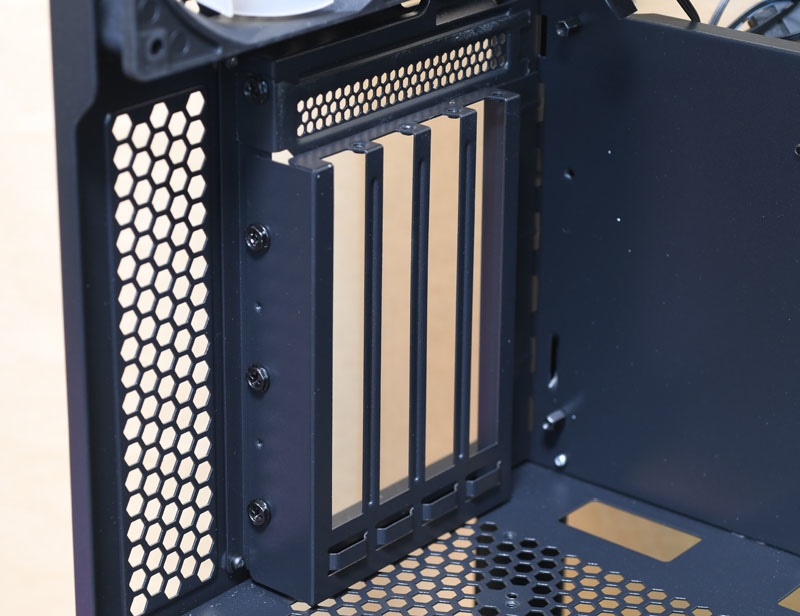

▼將擴充槽檔板移除後,可裝上配件內隨附的顯卡垂直安裝用固定板

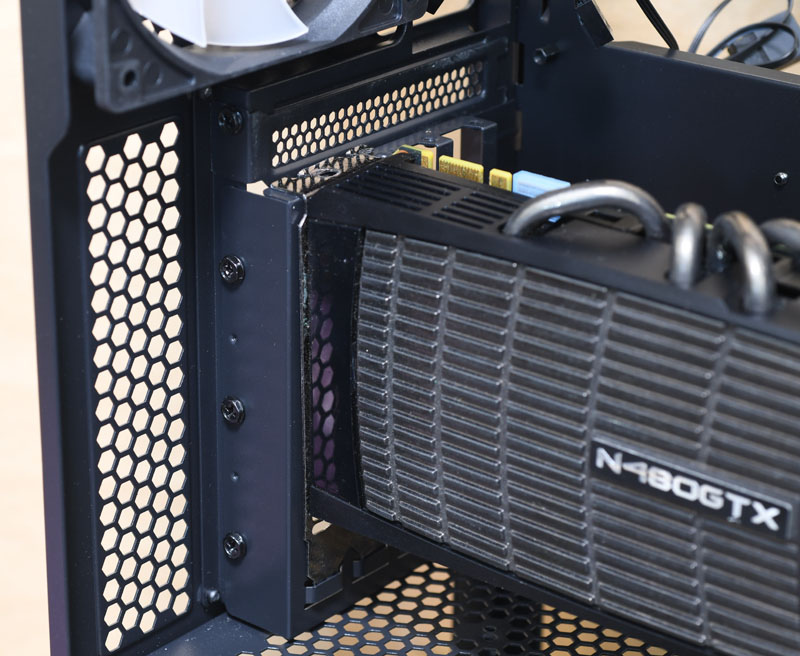

▼就可以將顯卡以垂直方式安裝(PCIe轉接線需自行選購)

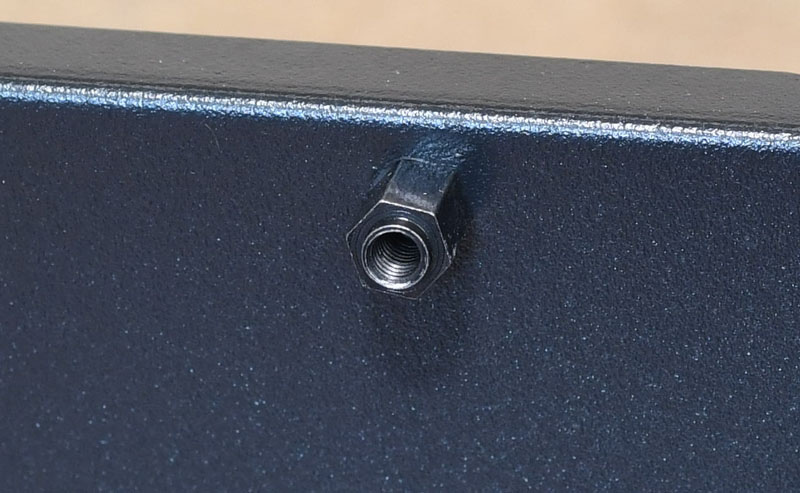

▼其中一支主機板銅柱頂部有凸起,安裝主機板時要將其套進主機板螺絲孔,以發揮定位功能

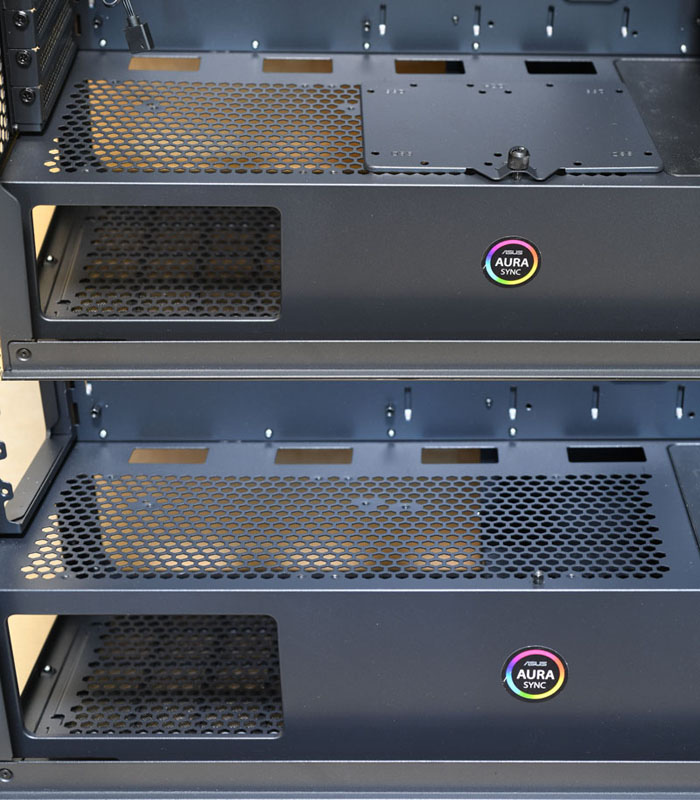

▼下方電源供應器安裝區與主機板/介面卡安裝區的間隔板上有四個穿線孔、通風孔及顯卡垂直安裝用轉板固定銅柱鎖點,右側固定一片3.5吋/2.5吋兩用固定底板,使用手轉螺絲固定方便拆裝

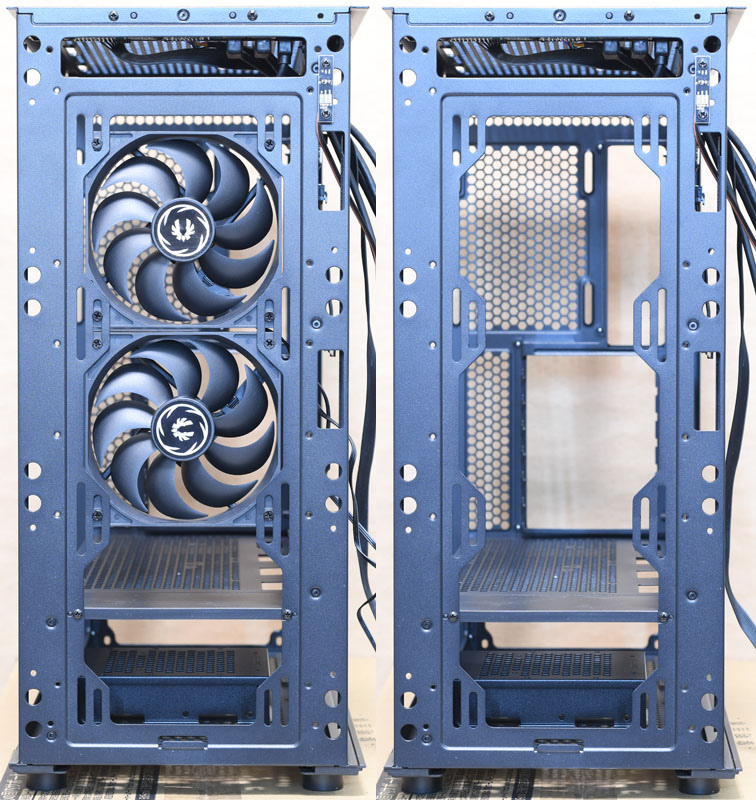

▼機殼前方可以安裝3個120mm或2個140mm風扇,長條形螺絲孔位可增加安裝的彈性,水冷排尺寸可以裝到240/280/360mm(限制厚度35mm,寬度141mm)

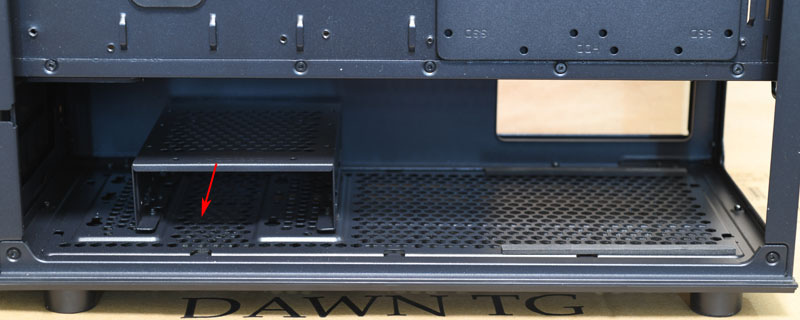

▼前方最下方風扇固定處有一個塑膠隔板(箭頭處),當安裝三個120mm風扇或是360mm水冷排時,須將其拆卸

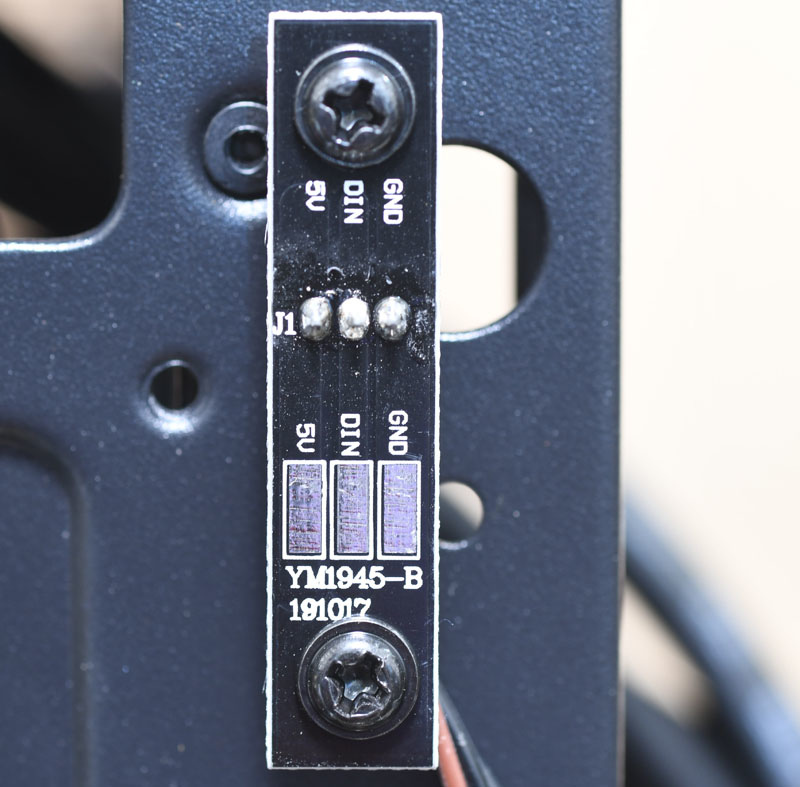

▼前方ARGB燈條線路金屬彈簧針接觸用電路板

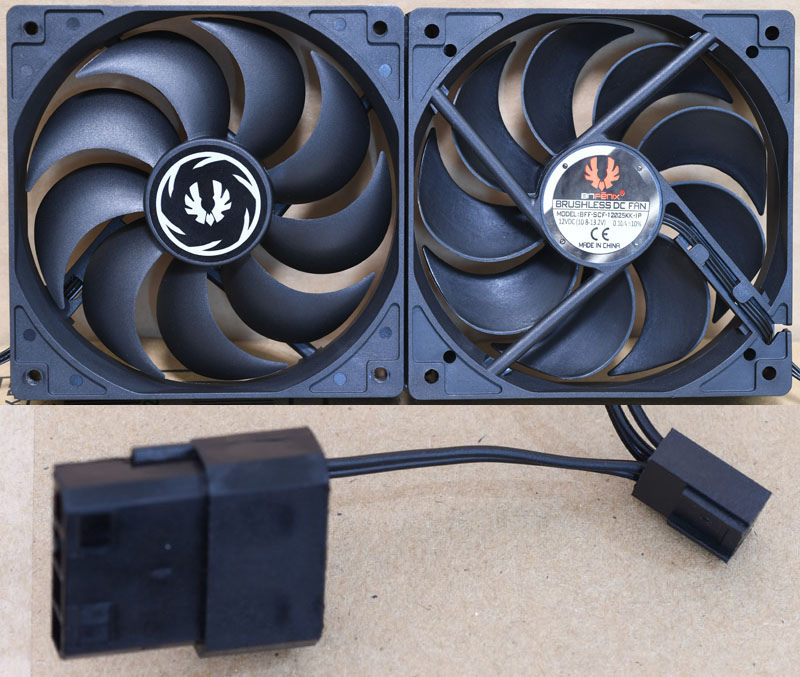

▼前方兩個120mm黑色風扇為BFF-SCF-12025KK-IP 12VDC/0.1A,風扇線路為3pin/大4P兩用連接

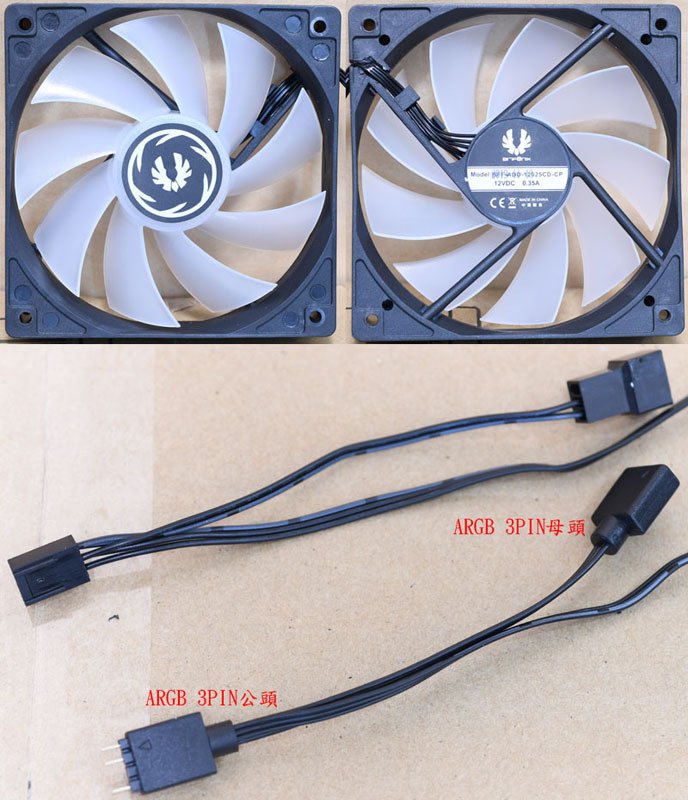

▼後方乳白色葉片120mm ARGB風扇為BFF-ADD-12025CD-CP 12VDC/0.35A,風扇3pin線路具備串接用公/母頭,ARGB 3pin控制線也具備串接用公/母頭

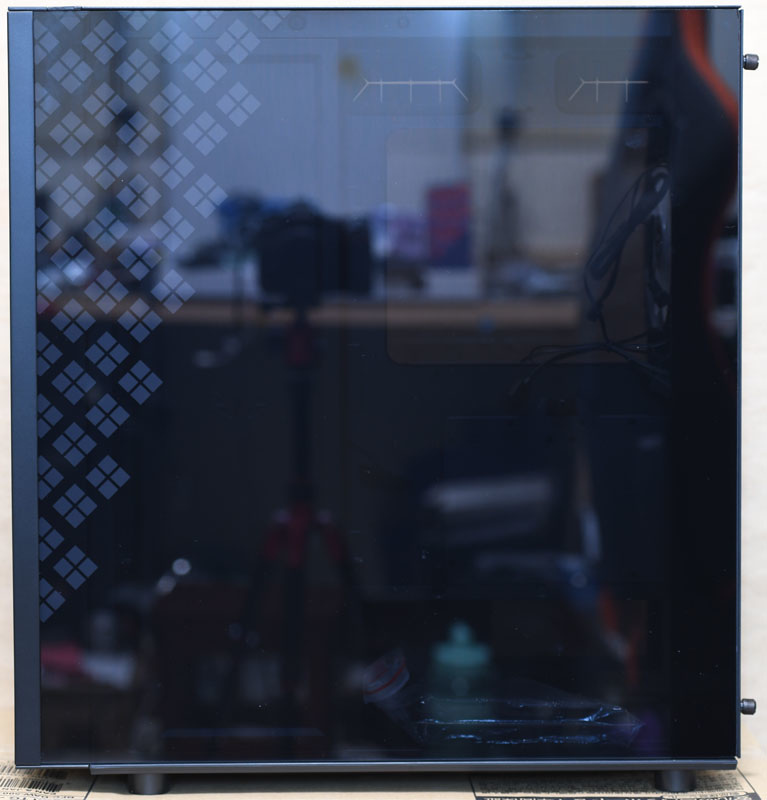

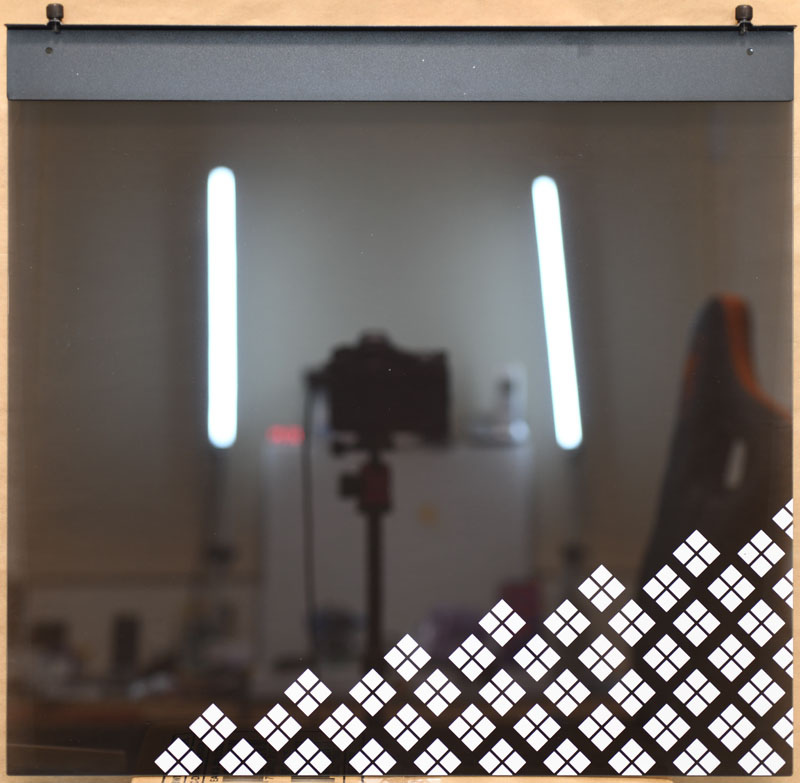

▼外殼右側強化玻璃側板,有菱形裝飾花紋,使用手轉螺絲固定,免用工具即可拆裝


▼右側強化玻璃的內側只有在手轉螺絲處有貼上金屬支架,拆裝取放時要注意避免碰撞邊緣及角落部分

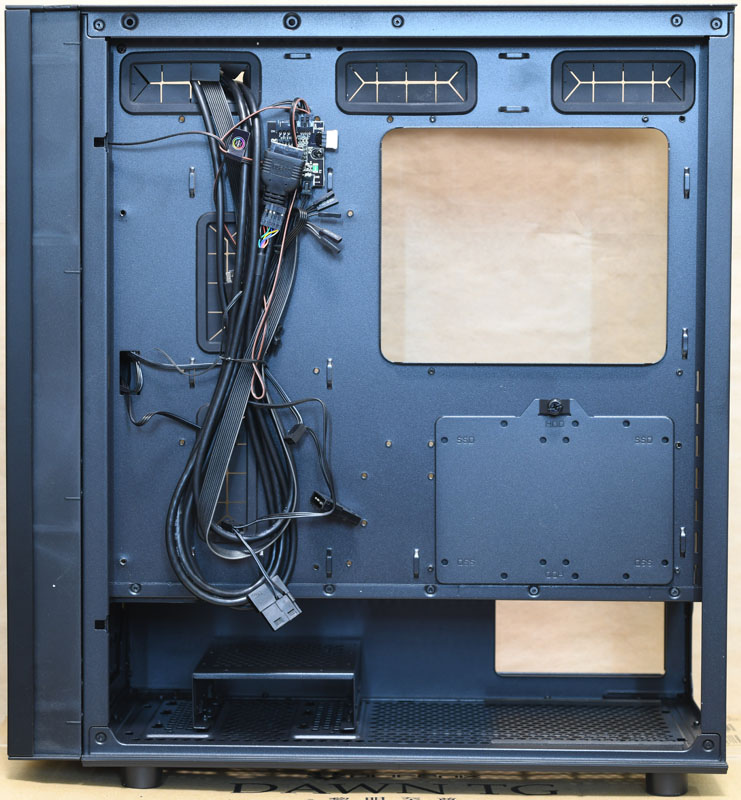

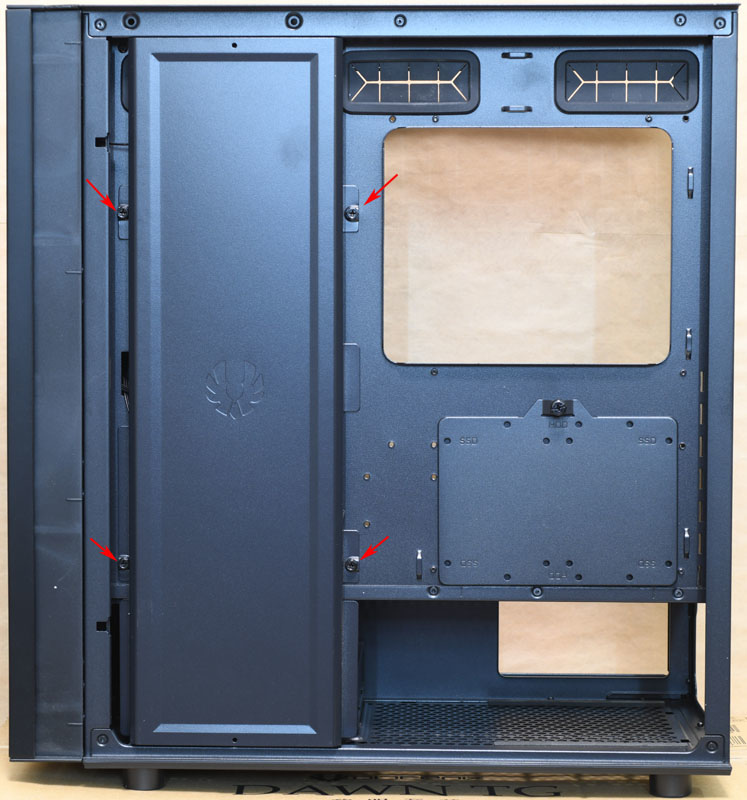

▼機殼右側面結構,背板前方整線區有一個裝飾蓋板,由箭頭處四個螺絲固定,上面有BitFenix商標


▼移除蓋板後,可看到主要藏線空間

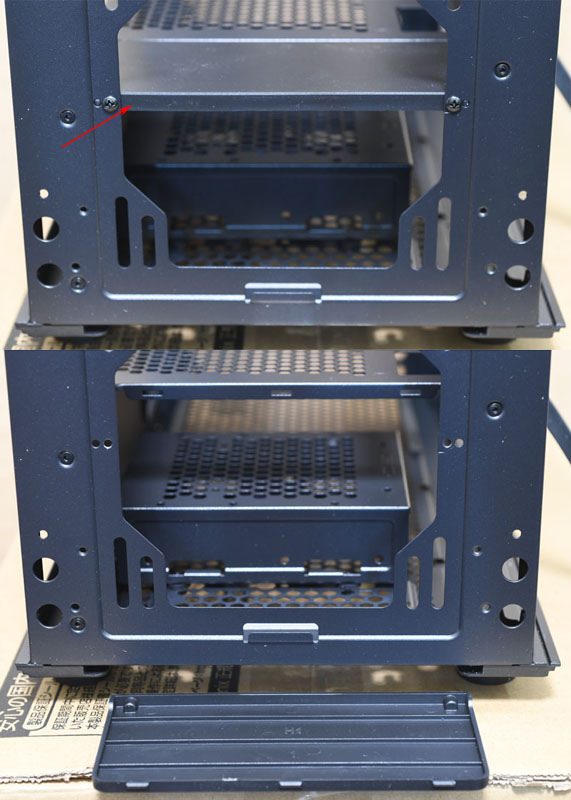

▼下方右側為電源供應器安裝空間,左側有3.5吋/2.5吋兩用硬碟固定架,固定架使用滑動方式固定,依箭頭往使用者自己方向拉出即可取下

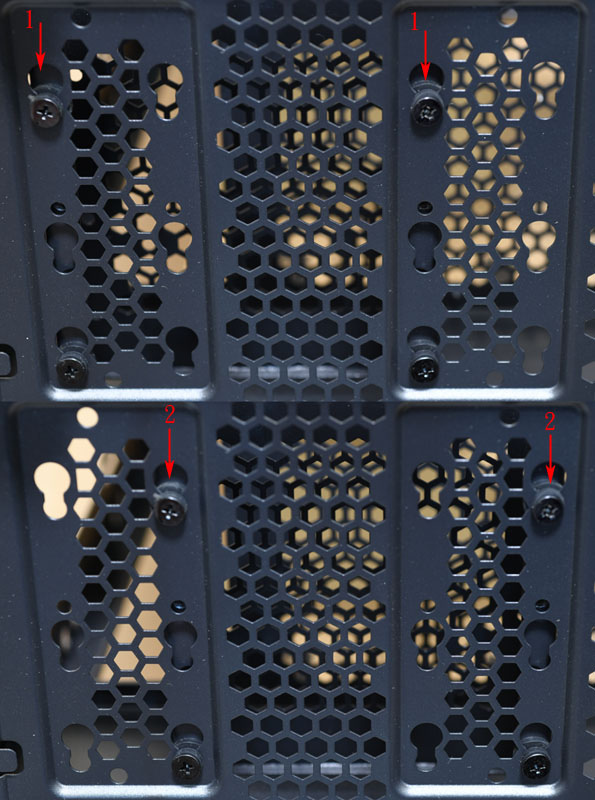

▼機殼底部有兩組固定開孔(箭頭1/2),可調整固定架位置,也可以選擇拆除及安裝下方風扇(最大120mm)


▼3.5吋/2.5吋兩用硬碟固定架透過防震橡膠膠圈(箭頭1)套在機殼底部開孔內,若要強化固定,可從機殼底部對螺絲孔(箭頭2)鎖上固定用螺絲

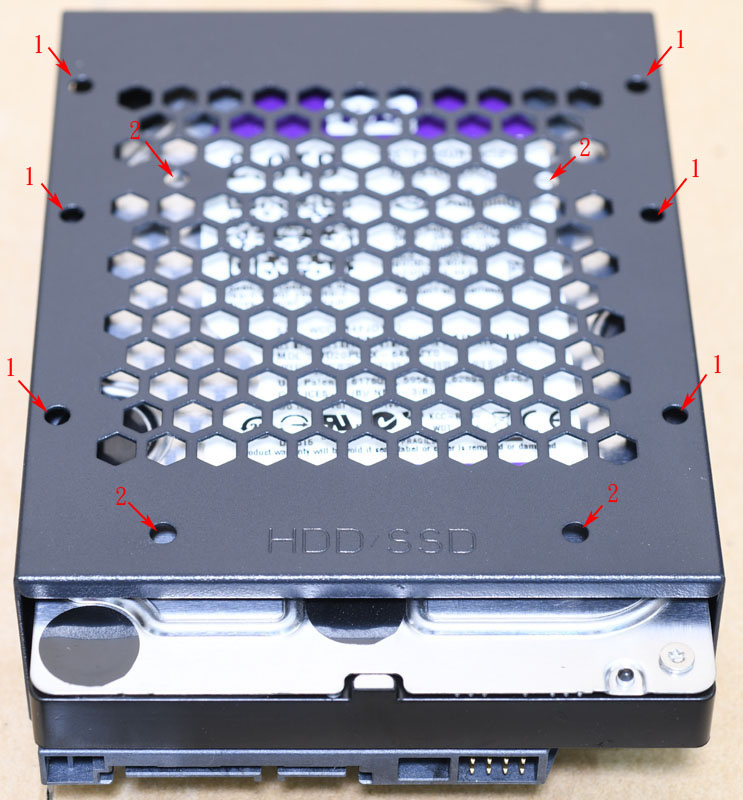

▼硬碟固定架內可裝1顆3.5吋硬碟,固定架上方有通風用開孔、3.5吋硬碟(箭頭1)及2.5吋SSD(箭頭2)螺絲孔

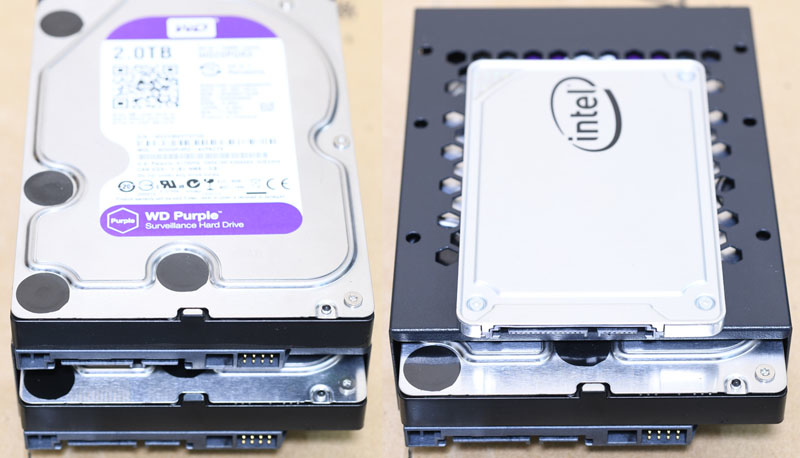

▼在固定架上方裝上3.5吋硬碟(左)/2.5吋SSD(右)示意圖

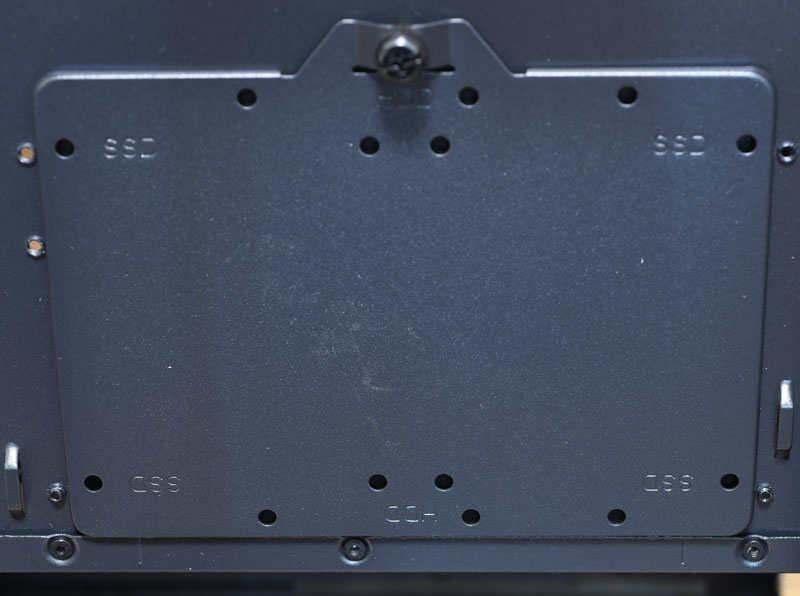

▼電源供應器上方的背板也有一個3.5吋/2.5吋兩用固定底板,可選擇安裝兩個2.5吋SSD或一個3.5吋硬碟,使用手轉螺絲固定方便拆裝

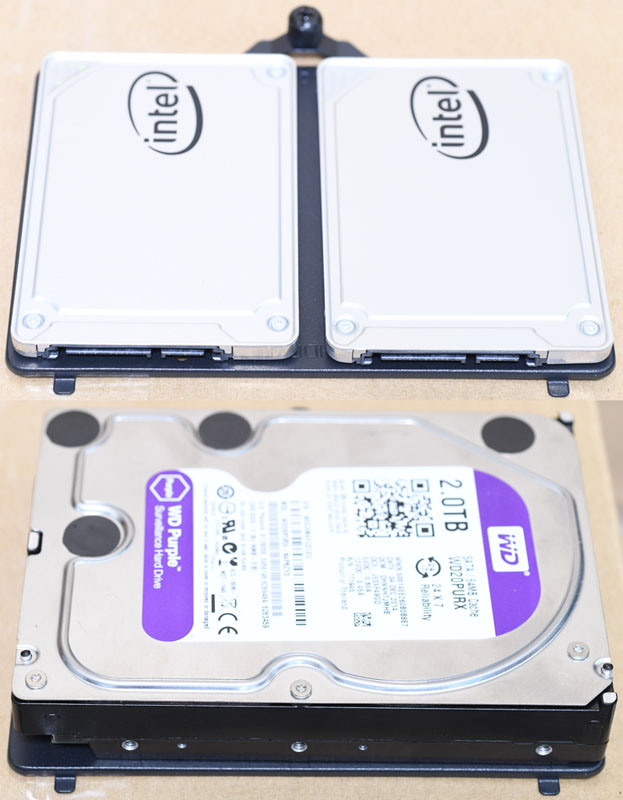

▼3.5吋/2.5吋兩用固定底板安裝2顆2.5吋SSD(上)/1顆3.5吋硬碟(下)示意圖

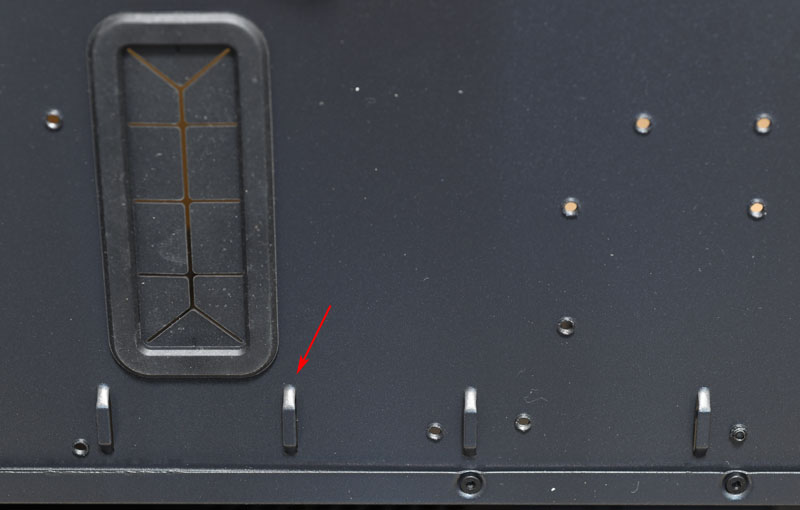

▼背板有設置一些線組整理用固定架(如箭頭處的拱橋狀凸起)

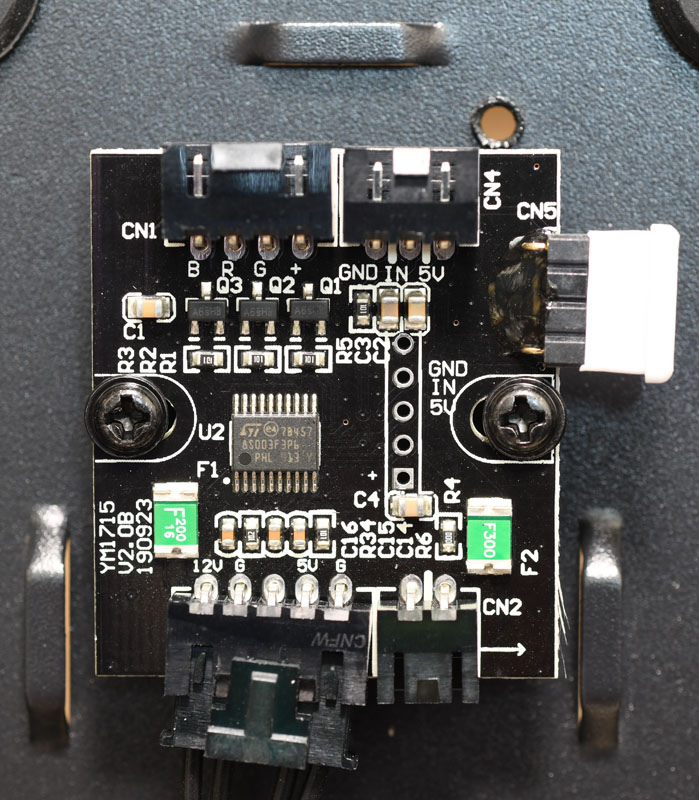

▼裝在背板上的內建ARGB 3pin/靜態RGB 4pin燈光控制板,由SATA接頭供電,可連接兩組ARGB 3pin及一組靜態RGB 4pin,可由面板開關切換十二種燈光模式(8種單色,4種變色),也可以全部關閉

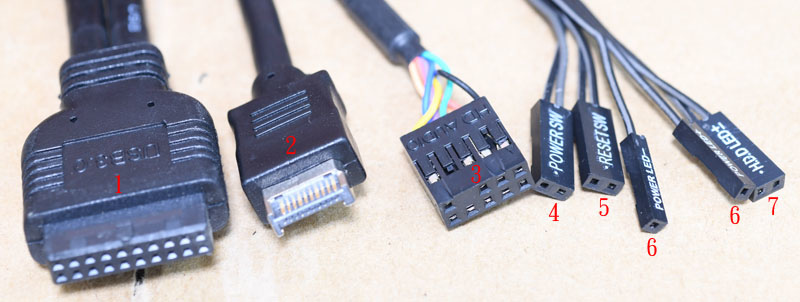

▼機殼與主機板連接線組,1為USB3.1 Gen1 Type-A內接接頭,2為USB3.1 Gen2 Type-C內接接頭,3為耳機麥克風插座連接線,4為電源開關,5為重置開關,6為電源指示燈,7為硬碟指示燈

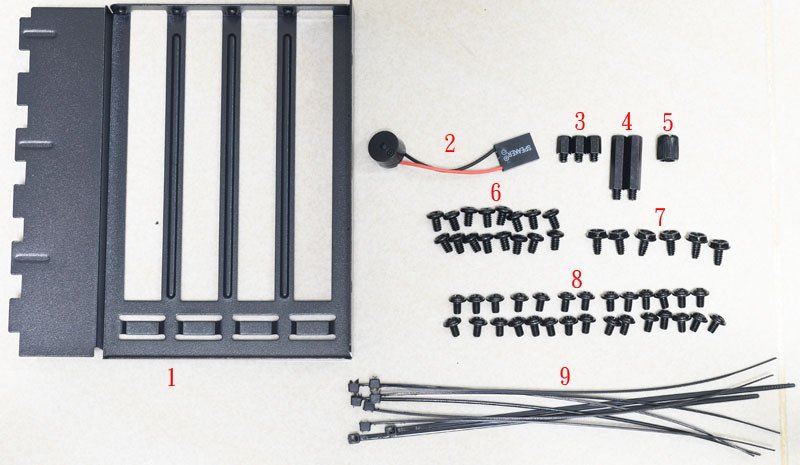

▼配件包內有顯卡垂直安裝用固定板(1)、蜂鳴器(2)、主機板銅柱(3)、顯卡垂直安裝PCIe轉接板固定銅柱(4)、銅柱安裝套筒(5)、3.5吋硬碟用螺絲(6)、電源/介面卡螺絲(7)、2.5吋SSD/主機板銅柱螺絲(8)、塑膠束帶(9)


▼本次開箱一併搭配BitFenix Alchemy 3.0 Addressable RGB GPU Bracket光魔3.0顯示卡支架(選購品,非機殼附屬)
光魔3.0顯示卡支架為雷射切割壓克力,採用5V ARGB 3pin控制,相容華碩、技嘉、微星、華擎等主機板RGB同步控制,支架本體尺寸為280x97x12.6mm,最大可支援顯卡尺寸330x145x65mm,最大可支撐顯卡重量7.5公斤

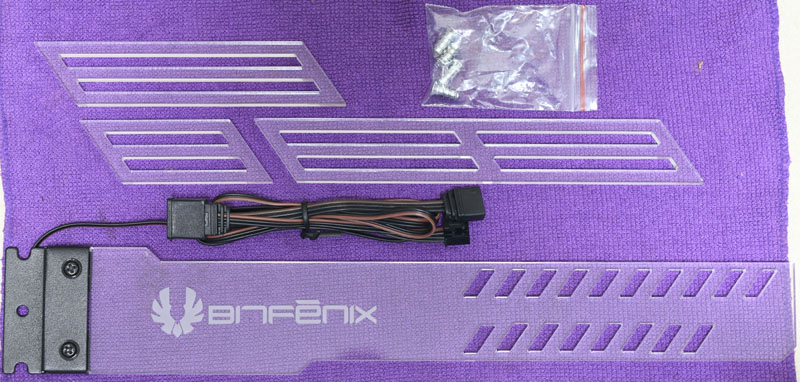

▼光魔3.0顯示卡支架所有配件內容

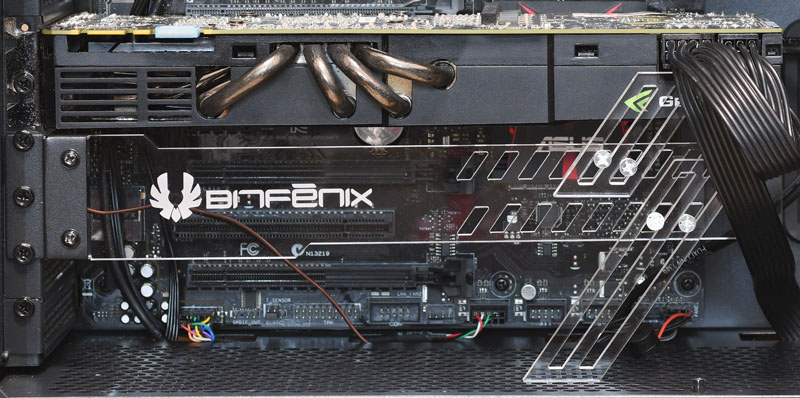

▼光魔3.0顯示卡支架安裝完成示意圖

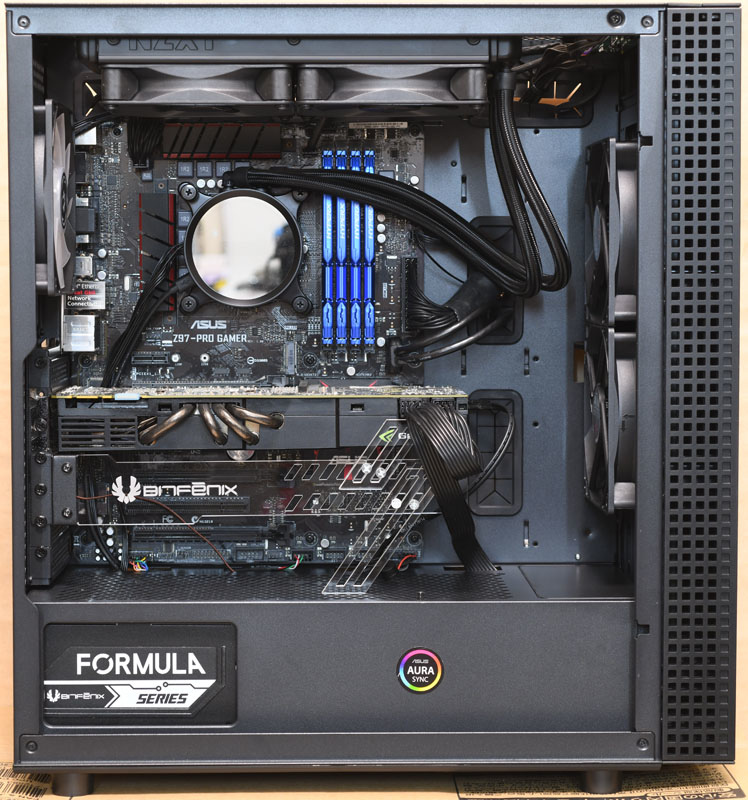

▼左側組裝完成示意圖

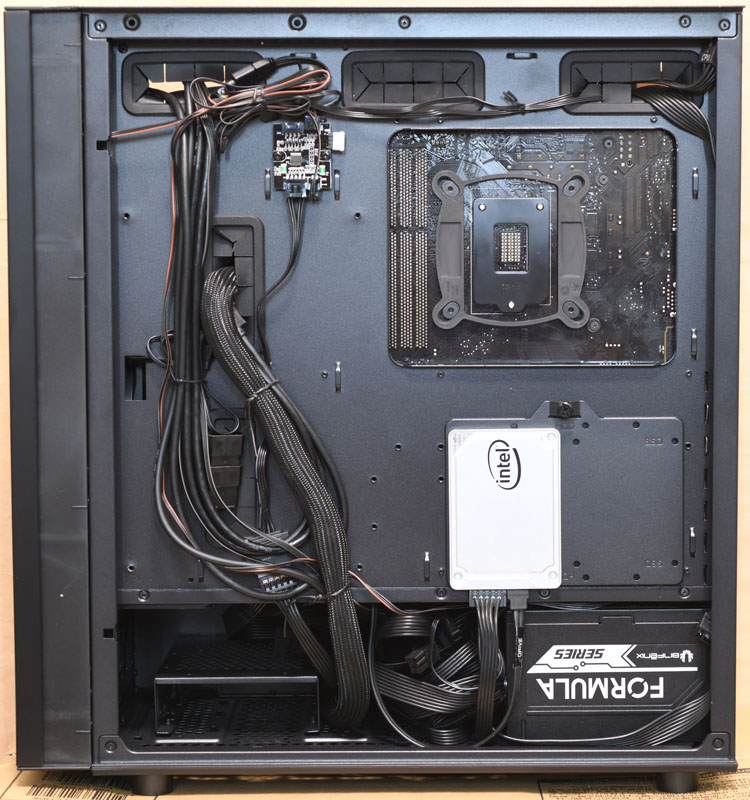

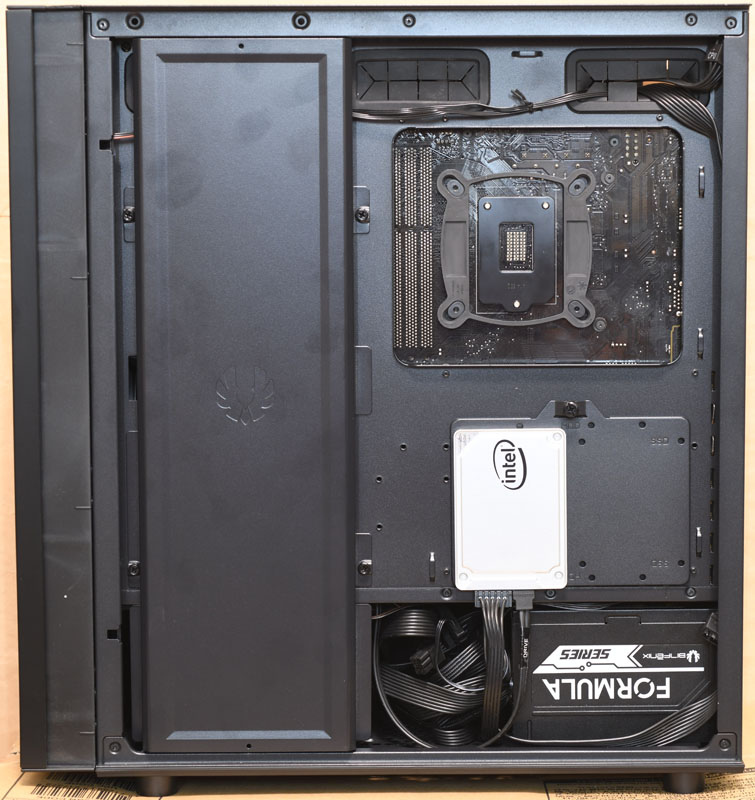

▼右側組裝完成示意圖(尚未蓋上裝飾蓋板)


▼右側組裝完成示意圖(已經蓋上裝飾蓋板)


▼電源指示燈點亮時會發出白光,硬碟指示燈點亮時會發出紅光


▼從左側強化玻璃側板可直接看到機殼內RGB組件燈光效果

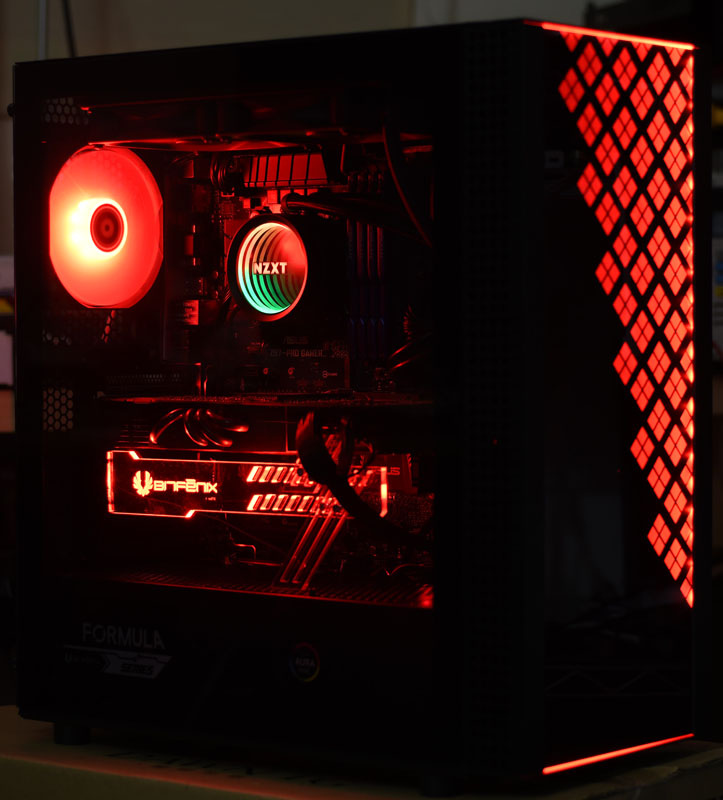

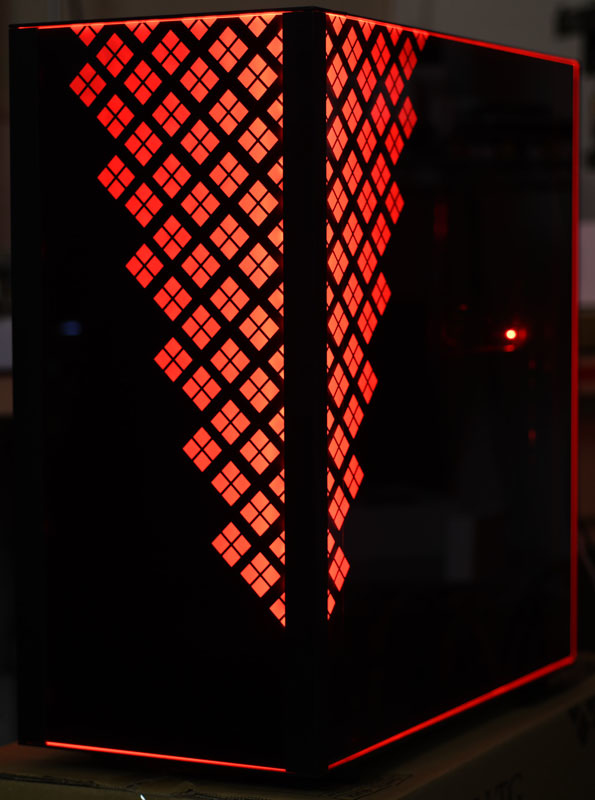

▼經RGB燈條照射,正面及右側強化玻璃上的菱形裝飾花紋會整個呈現出來,同時產生邊緣發光效果

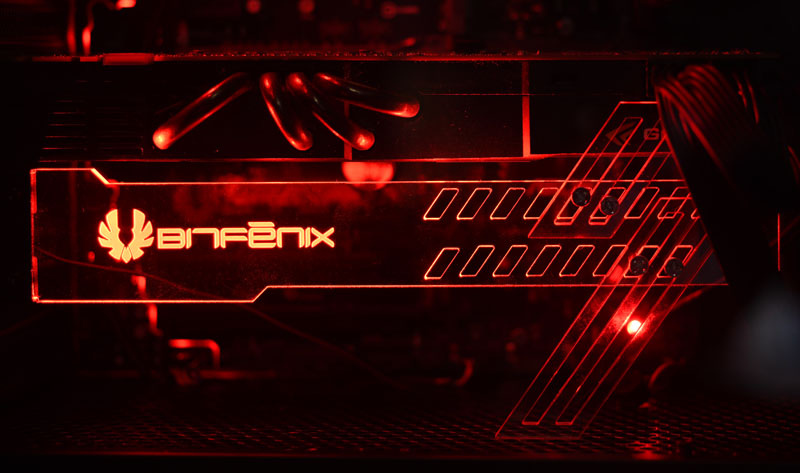

▼光魔3.0顯示卡支架燈光照明效果圖,上方BitFenix字樣及商標變得顯眼

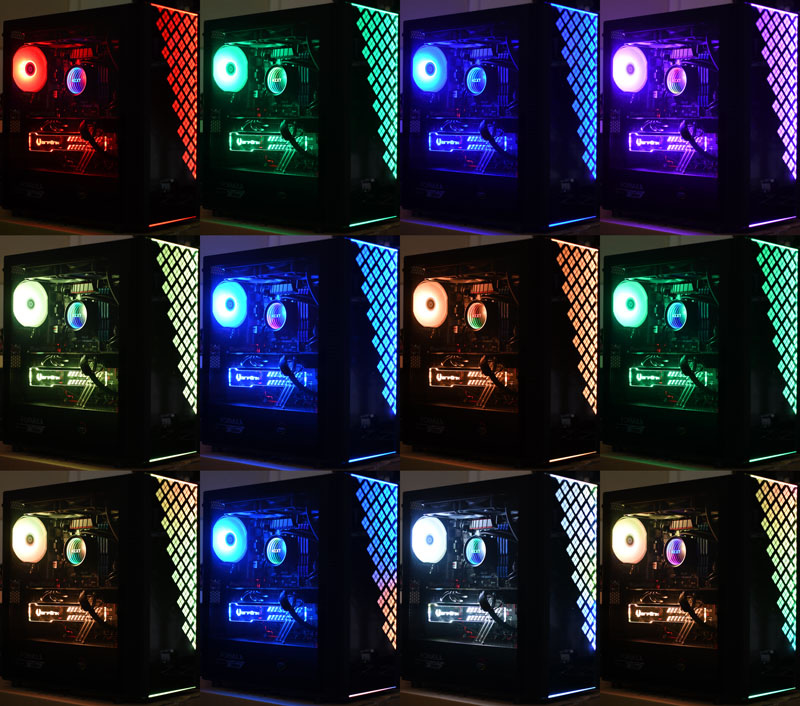

▼正面+左側的十二種燈光模式(8種單色,4種變色)靜態圖


▼正面+右側的十二種燈光模式(8種單色,4種變色)靜態圖


▼正面+左側的十二種燈光模式(8種單色,4種變色)展示影片

▼正面+右側的十二種燈光模式(8種單色,4種變色)展示影片

總結:

優點:
1.正面/左側/右側三面均配置”超白玻”強化玻璃,並貼上車用防爆膜,左側透明側板可充分展示內部組件燈光效果,正面/右側具備ARGB燈光照明菱形花紋裝飾,右側可看到部分背板組件,適用具備燈光效果的SSD/電源供應器
2.機殼前方/下方均具備抽取式大面積過濾網,前方濾網往上抽,下方濾網往前抽,方便拆裝清潔
3.機殼上方提供磁吸式過濾網及磁吸式防塵蓋板,可依需求自行搭配
4.機殼隨附3顆120mm風扇,其中一顆為乳白色葉片ARGB發光風扇,採二進一出配置
5.水冷排安裝空間充足,前方可安裝尺寸為240/280/360mm,上方可安裝尺寸為240/280mm
6.3.5吋/2.5吋兩用硬碟固定架可視需求調整位置或拆除,拆除後下方可以安裝一個120mm風扇
7.3.5吋/2.5吋兩用固定底板可選擇安裝2顆2.5吋SSD或1顆3.5吋硬碟
8.頂部I/O提供最新的USB3.1 Gen2 Type-C插座
9.內建簡易的ARGB/靜態RGB燈光控制板,並可從頂部按鈕切換預設十二種燈光效果(8種單色,4種變色)

缺點:
1.左側板強化玻璃與金屬框的邊緣切齊,邊角受到撞擊時仍有容易破損的風險,右側強化玻璃僅有固定手轉螺絲的金屬支架,拆裝取放時更需注意避免撞擊邊緣及角落
2.正面強化玻璃面板僅提供燈光裝飾,無法看到前方內部
3.電源供應器固定框僅提供一種安裝方向螺絲孔
4.3.5吋/2.5吋兩用硬碟固定架/固定底板安裝時都需要使用螺絲固定,固定架透過防震膠圈卡在機殼下方底板,使用一段時間後須注意膠圈老化變質狀況
5.部分3.5吋/2.5吋的安裝位置不利於使用直角SATA電源及信號線接頭
6.USB3.1 Gen2 Type-C插座的內接接頭未具備防塵蓋

報告完畢,謝謝收看
