驅動板正面,外觀無異狀


驅動板背面,外觀無異狀


觸控按鍵板正面,有些許殘膠


觸控按鍵板排線焊接處,狀況不佳,但測量後沒有斷線


電源板正面,外觀無異狀


電源板背面,有一些跳火的燒灼痕跡


跳火燒灼痕跡近照,左邊箭頭是一次側開關晶體閘極驅動線路,中間箭頭是一次側高壓直流電容正極,可能有導體碰到,導致兩者之間短路跳火,右邊箭頭是燒燬的一次側開關晶體電流取樣電阻,通常會燒毀的原因是開關晶體短路導致該電阻電流超標而燒毀


測量一次側開關晶體已經擊穿短路


驅動板連接面板的兩條LVDS排線外觀不佳,邊緣有受損,其中一條還有短路火花造成的燒灼痕跡


排線受損邊緣及燒灼痕跡近照


驅動板與面板連接的LVDS排線CH1,上方連接驅動板處接頭良好,下方連接面板處接頭左右兩邊金手指相碰觸及短路現象,其中一側固定卡扣斷裂


驅動板與面板連接的LVDS排線CH2,上方連接驅動板處接頭良好,下方連接面板處接頭左右兩邊金手指相碰觸及短路現象


測試一下,電源板已經燒燬無電源輸出,從外部供電給驅動板亦無法啟動,觸控按鍵板燈光沒有點亮,觸碰按鍵也沒有反應,不確定之前的短路有沒有造成損壞

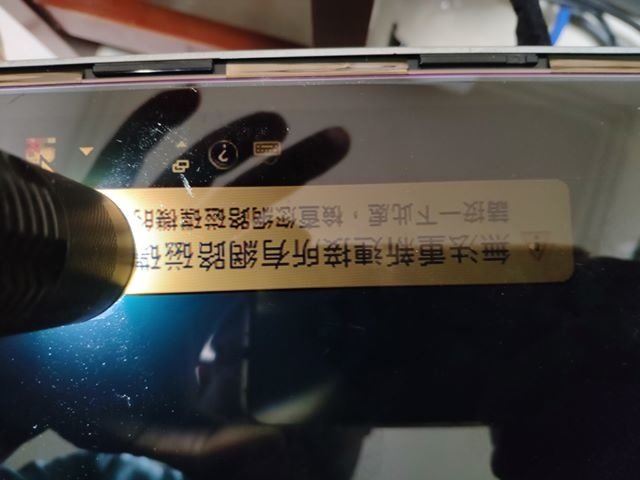

用相同規格(2560*1440、LVDS 4CH、10bit)及腳位的其他款式驅動板加上手電筒光照,初步測試面板可以顯像



雖然原本的驅動板與電源板無法運作,但面板背光LED驅動板是獨立的,抓一下線路,嘗試送電及信號,背光可以點亮了,最低亮度的背光下,面板已經可以顯像


另外發現一個獨特之處,就是這個面板的背光LED不只一種顏色,而且背光LED驅動板有兩個亮度信號,如果只送一個亮度信號,其中一腳會讓背光偏綠,另一腳背光則會偏紫



要兩個亮度信號接腳一起送才會變成白色


丟圖上去看顏色是否有異常


凌亂的測試現場


結論:
整個測試下來,電源板已掛,排線金手指也損壞,驅動板與觸控按鍵板狀況不明,萬幸的是面板是好的,看來只要處理好其他部分,就可以變成一個正常螢幕
