Fractal Celsius+ S28 Prisma特色:
1.水冷頭頂蓋安裝玻璃裝飾面板,上方Fractal標誌具備背光照明,外圈光環配置6個ARGB LED,提供燈光效果
2.轉動水冷頭頂蓋外環,可選擇依照處理器負載發熱狀況自動調整幫浦/風扇的AUTO模式或是PWM控制模式
3.水冷頭的可動式彎管接頭,方便調整水管方向,水管採用低滲透性橡膠管,外面包覆尼龍編織網,增加耐用性
4.線路隱藏在水管編織網內,水冷排上設置風扇/燈光集線板,可集中連接風扇電源/燈光控制線路
5.全鋁合金材質280mm水冷散熱排,可安裝兩個140mm風扇,最佳化散熱氣流及冷卻性能
6.隨附兩個Prisma AL-14 PWM ARGB 140mm四線式PWM轉速控制LLS(長壽命套管)軸承風扇,MTBF長達100000小時,同時兼顧散熱性能、耐用性、低噪音,特殊設計的外框光圈及風扇葉片,可產生均勻燈光效果
7.支援ASUS AURA、GIGABYTE FUSION、MSI MYSTIC LIGHT、ASRock POLYCHROME、RAZER CHROMA
8.支援Intel/AMD平台,處理器接觸面預塗散熱膏,安裝步驟簡易
9.提供五年產品保固

Fractal Celsius+ S28 Prisma產品規格:
水冷頭尺寸:86X75mm(包含周邊配件)
水冷頭高度:45mm
水冷頭本體直徑:62mm
幫浦技術:第六代
幫浦軸承:陶瓷軸心及套管
水冷頭底部材質:銅
幫浦轉速:正常狀態下800-2800RPM,當水冷液超過60℃時會進入熱保護模式,此時轉速為3500PRM
幫浦電源:12V/0.36A
幫浦流速:最大40L/h
幫浦壓力:14.4kPa/2PSI/1.46毫米水柱@50℃
相容平台:Intel LGA1366/115x(使用背板)、Intel LGA2011/2011-3/2066(免用背板)、AMD AM2+AM2+/AM3/AM3+/AM4/FM1/FM2/FM2+/TR4
散熱膏:預先塗抹
水冷頭光環ARGB LED數量:6顆
水冷排尺寸:324x143x30mm
水冷排材質:鋁
水管材質:低滲透性橡膠管與尼龍編織網
水管長度:40公分
可安裝風扇數量:2個140mm風扇
風扇型號:Prisma AL-14 PWM ARGB (隨附兩個)
風扇電源:12V/0.18A
LED電源:5V/0.3A
風扇軸承:LLS(長壽命套管)
轉速控制:4pin PWM
風扇轉速:500-1700RPM
最大靜壓:2.38毫米水柱
最大氣流:103.9CFM
最大噪音:34.1dBA
風扇壽命:100000小時

外盒正面,左上方為商標及產品名稱,左下印上”瑞典設計”及官方網址,中間為產品外觀


外盒背面,左上方為商標及產品名稱,左下為五年保固圖示,左側為產品單線圖,右側為各部特色英文說明


外盒頂部有商標及產品名稱
外盒底部有商標、產品名稱、多國語言特色說明、製造商資訊、產地、產品條碼

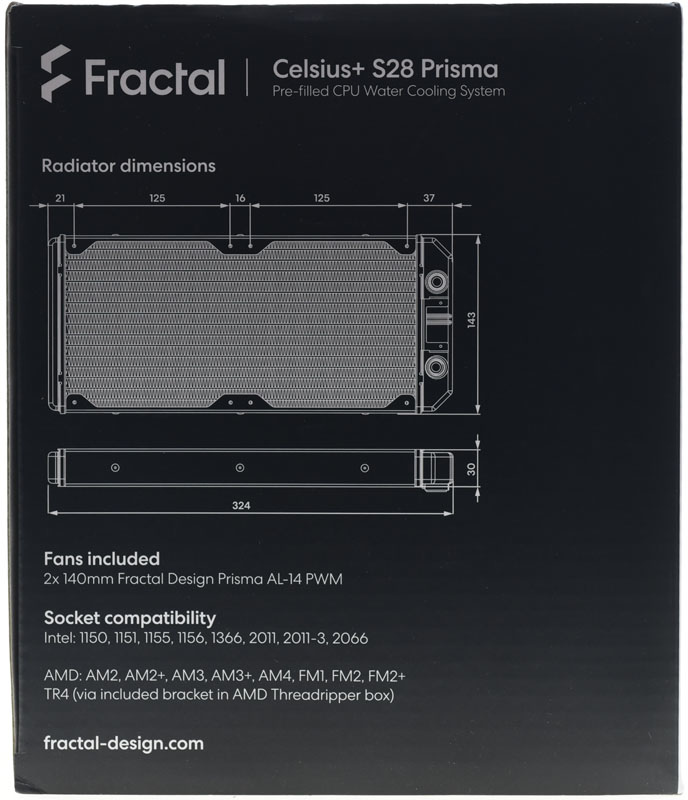

外盒左側面有商標、產品名稱、水冷排尺寸圖、內含風扇種類、Intel/AMD平台相容列表、官方網址


外盒右側面有商標及產品名稱

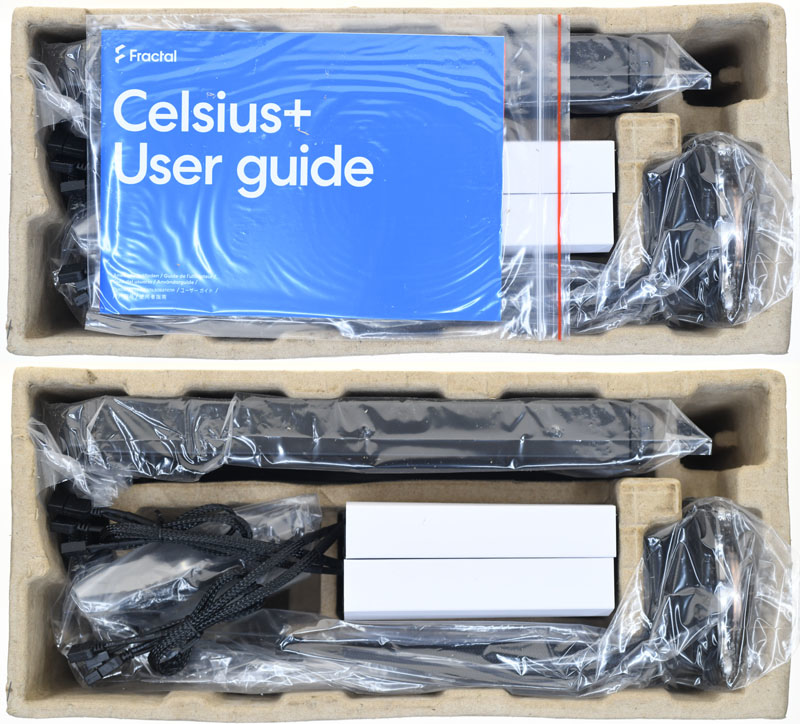

打開外盒,說明書放在最上面,其他配件放在紙漿緩衝包裝的隔間內

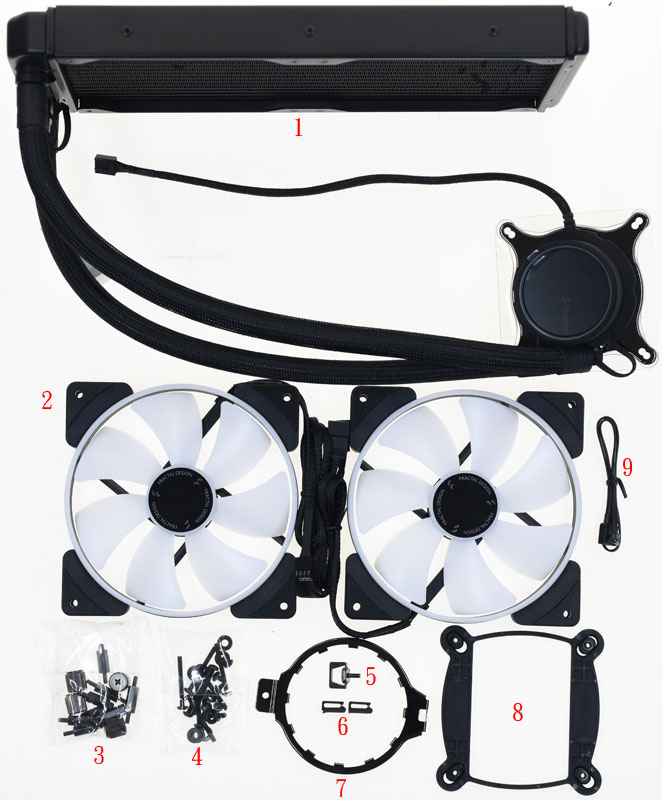

包裝內容,有Celsius+ S28 Prisma一體式水冷本體(1)、兩個Prisma AL-14 PWM ARGB風扇(2)、Intel托架用螺絲組(3)、風扇螺絲組(4)、AMD用鎖式扣具(5)、兩個線路固定架(6)、AMD用托架(7)、Intel用背板(8)、ARGB連接線(9)

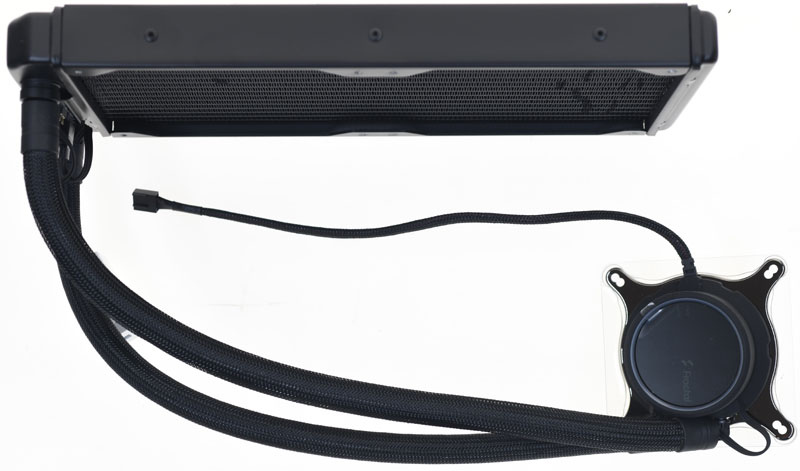

Celsius+ S28 Prisma一體式水冷的水冷排及水冷頭,幫浦設置在水冷頭上,水冷頭已預先裝上Intel用托架,兩條水管均有包覆編織網,水管長度為40公分(編織網部分長度為36.5公分),直徑為14.5mm

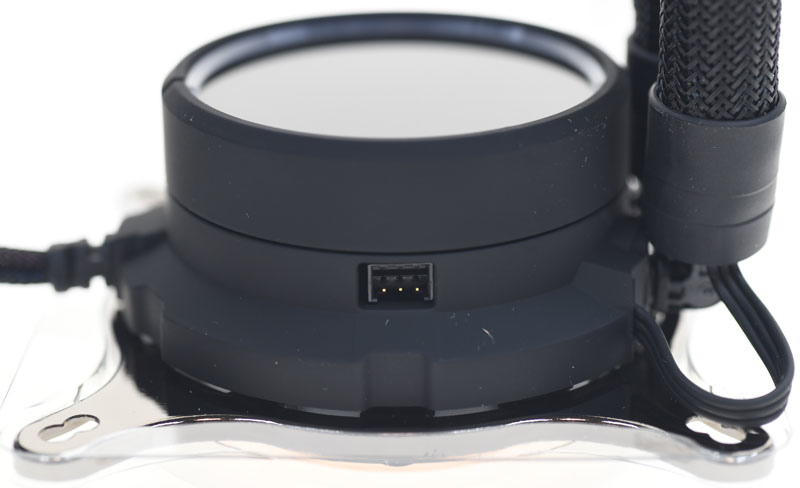

冷頭上直出一條4pin PWM接頭,同樣包覆編織網

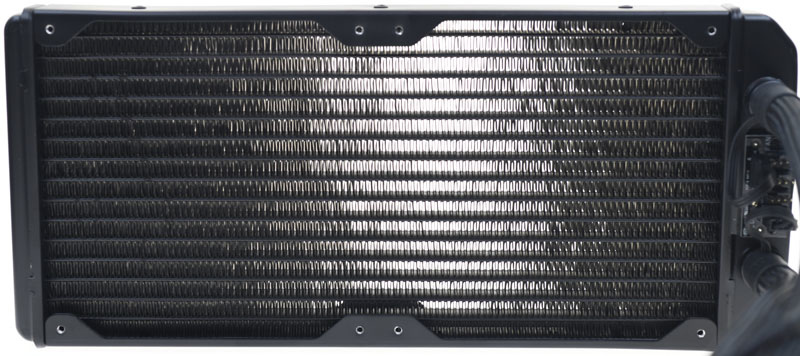

全鋁製水冷排,尺寸為324x143x30mm,進/出水管位於同一側

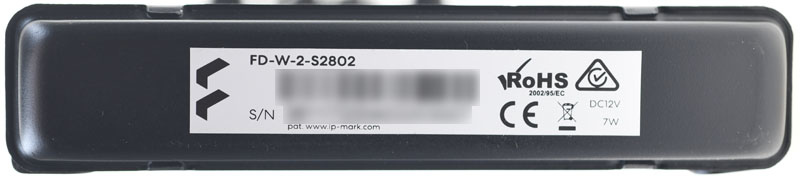

水冷排底部貼紙有型號、輸入電壓/功率、序號條碼

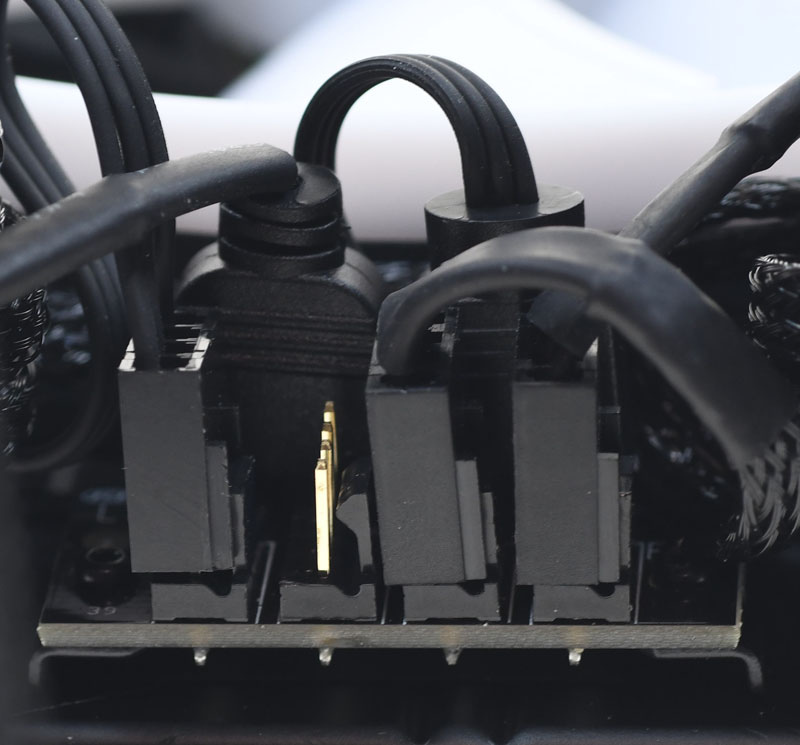

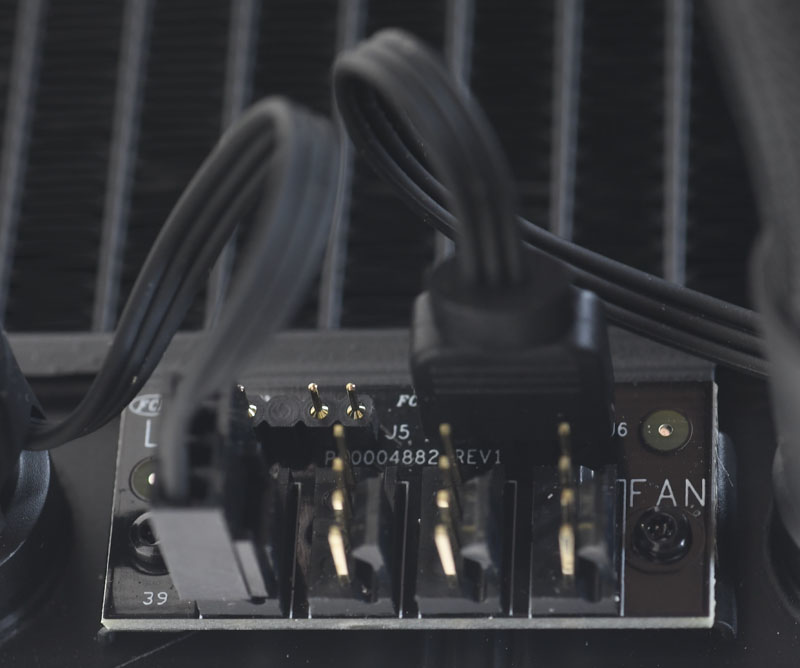

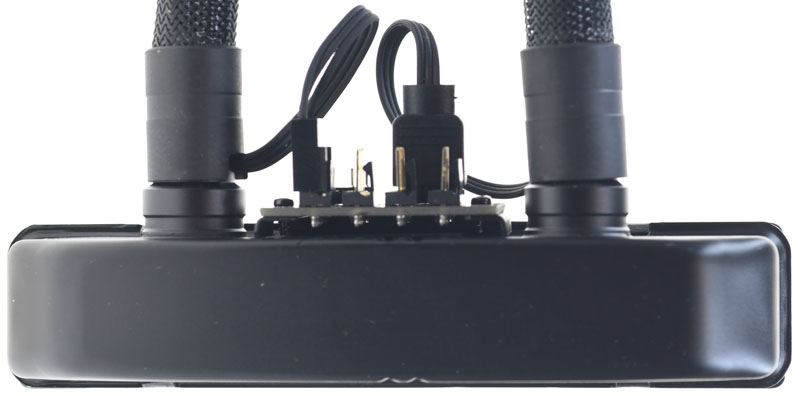

水冷排進/出水管之間安裝一個風扇/燈光集線板


水冷頭透過隱藏在水管隔離網內的ARGB/PWM線路連接風扇/燈光集線板,同步控制冷排上風扇轉速及燈光


水冷頭頂蓋玻璃裝飾面板的Fractal標誌具備背光照明,外圈光環內部有6個ARGB LED,提供燈光效果

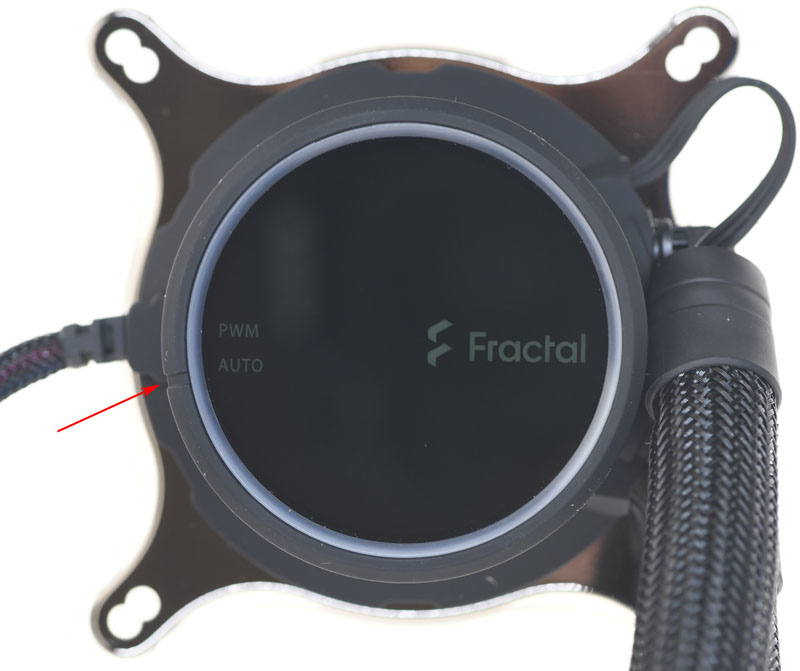

轉動箭頭所指處水冷頭頂蓋外環,可選擇自動溫控AUTO模式或是PWM控制模式,AUTO模式下幫浦/風扇依照處理器負載發熱狀況自動調整,PWM模式下由外部PWM信號控制幫浦/風扇轉速

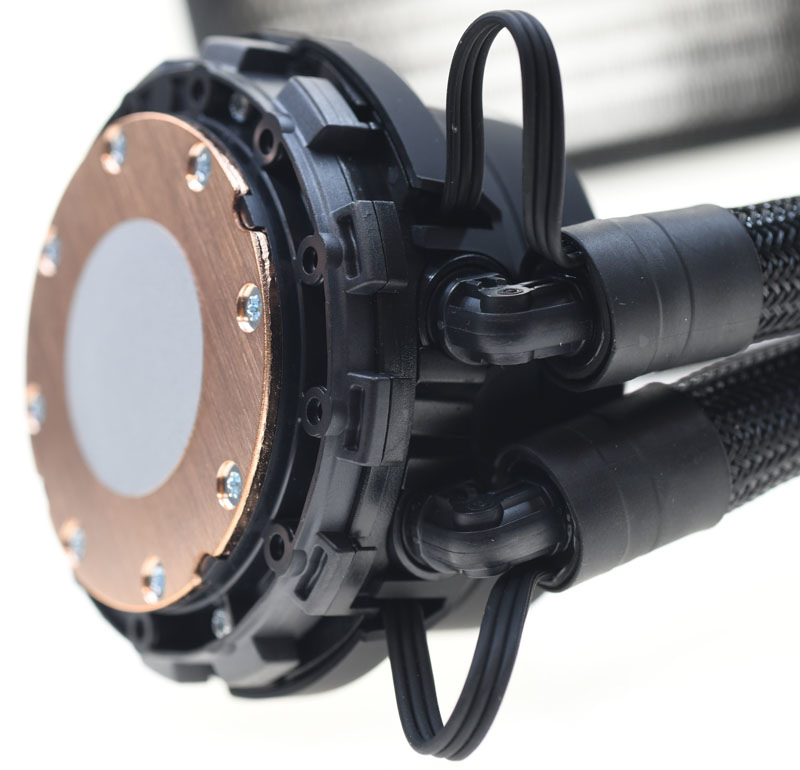

水冷頭底部處理器接觸面為銅製,於中央處已經預塗一層導熱介質,周圍使用星型沉頭螺絲固定,最外圈有扣具用卡榫,可用旋轉方式安裝在扣具上或從扣具拆卸下來
可動式水冷頭直角進/出水管,可依需要改變水管角度,水管採用低滲透性橡膠管,外面包覆尼龍編織網

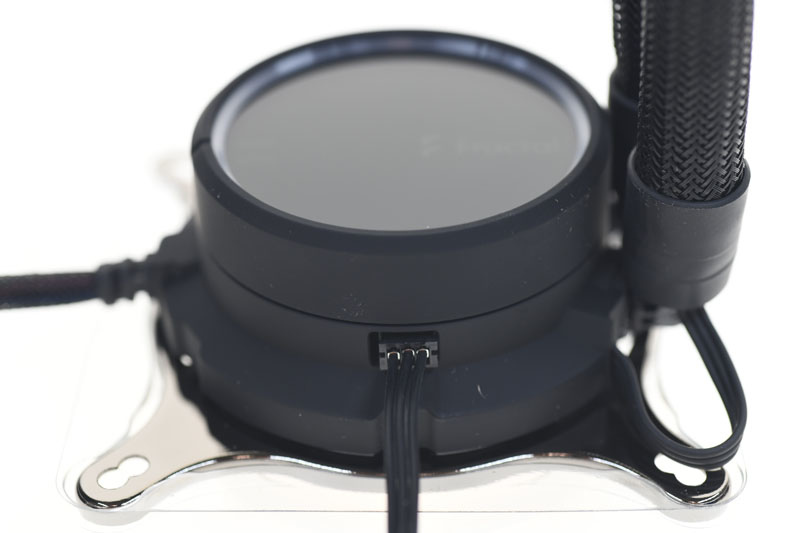

水冷頭的4pin PWM線路為固定式不可拆卸,ARGB控制線路則採可拆卸設計

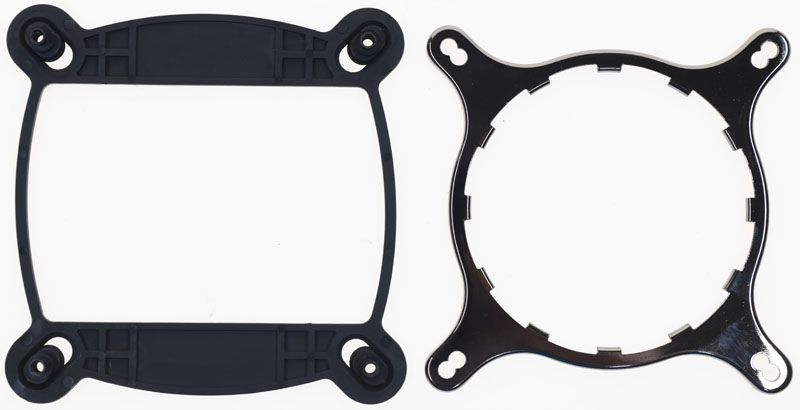

隨附Intel/AMD平台用托架及塑膠製背板


背板固定螺柱裝在橢圓形開孔內使其可調整,托架也設置兩種開孔,使其相容LGA1366、LGA115X兩種平台孔距

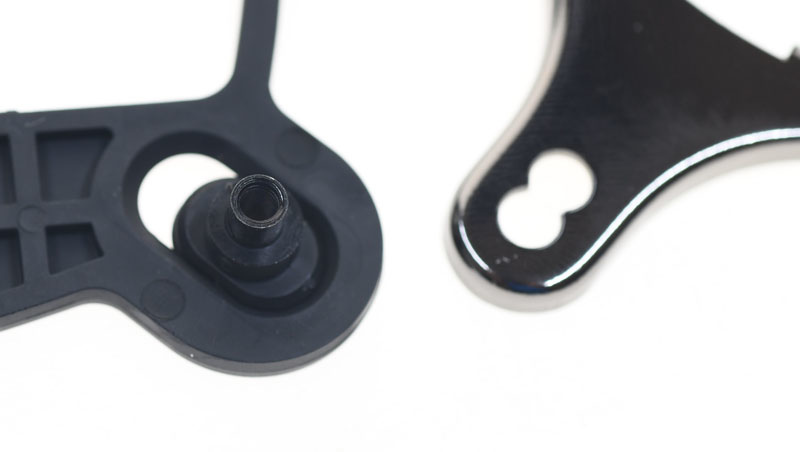

AMD平台用托架

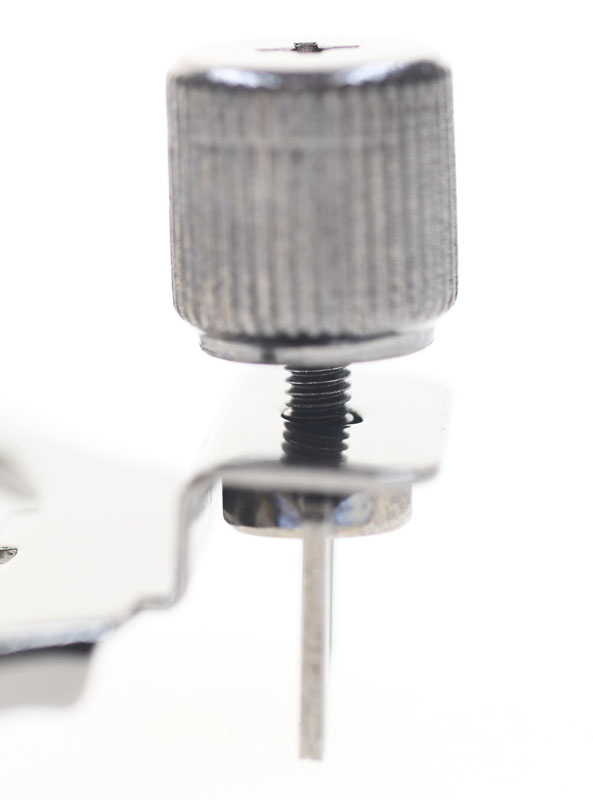

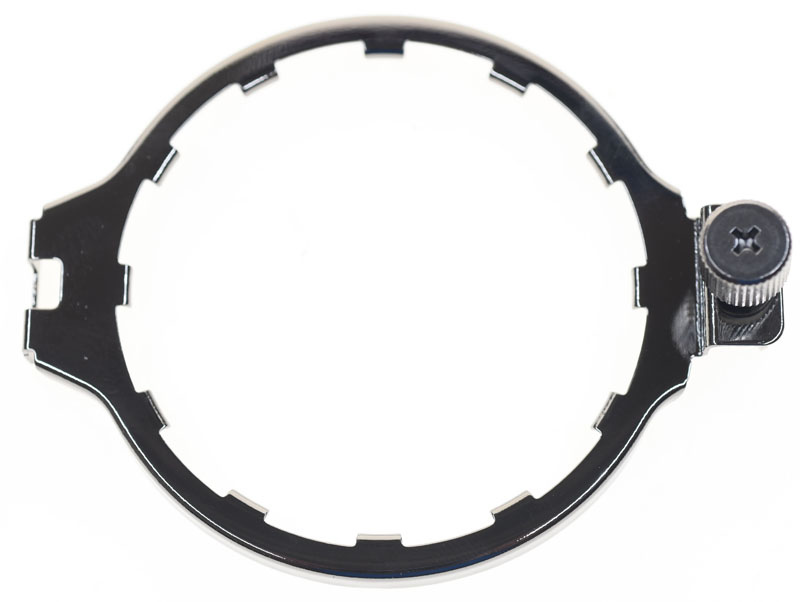

其中一側採手轉螺絲鎖式扣具

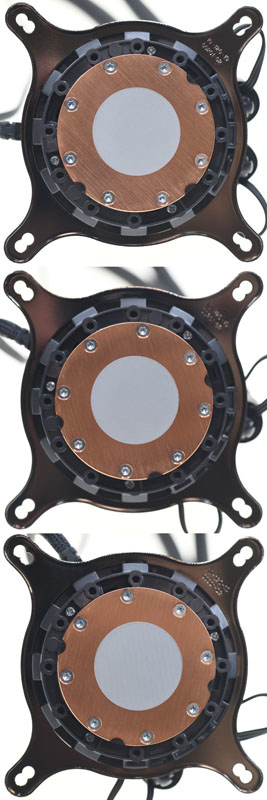

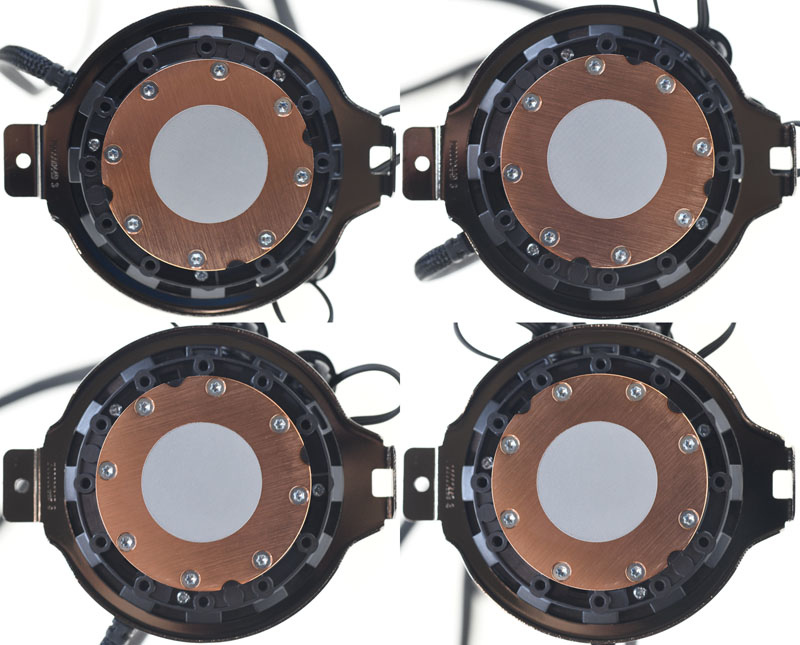

圓形水冷頭加上多角度卡榫設計(360度/12分格,每格30度),使水冷頭可以用不同角度裝上托架,讓進出水管位置可以避開處理器插槽旁較高的元件(例如VRM散熱片/記憶體等)
Intel用托架的安裝角度示範,可以使用完整12格安裝角度


AMD用托架的安裝角度示範

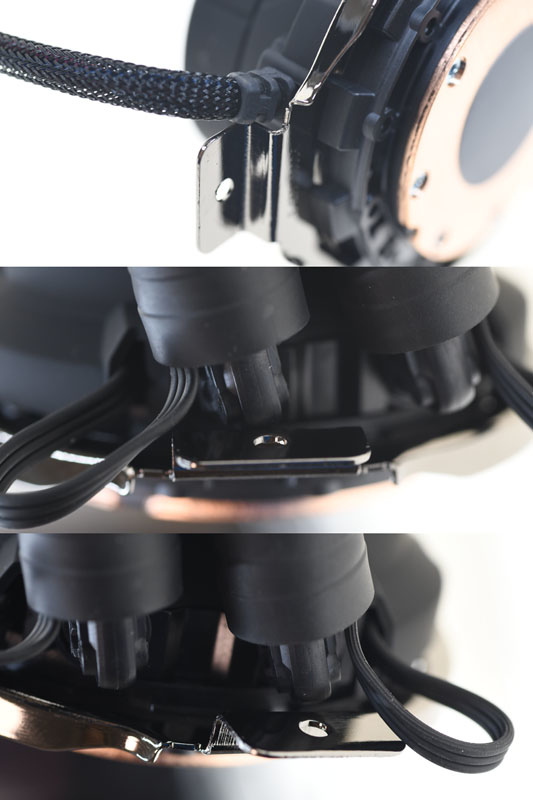

不過AMD用托架其中一側會被4pin PWM線路及水管彎頭擋住,所以會少3格安裝角度

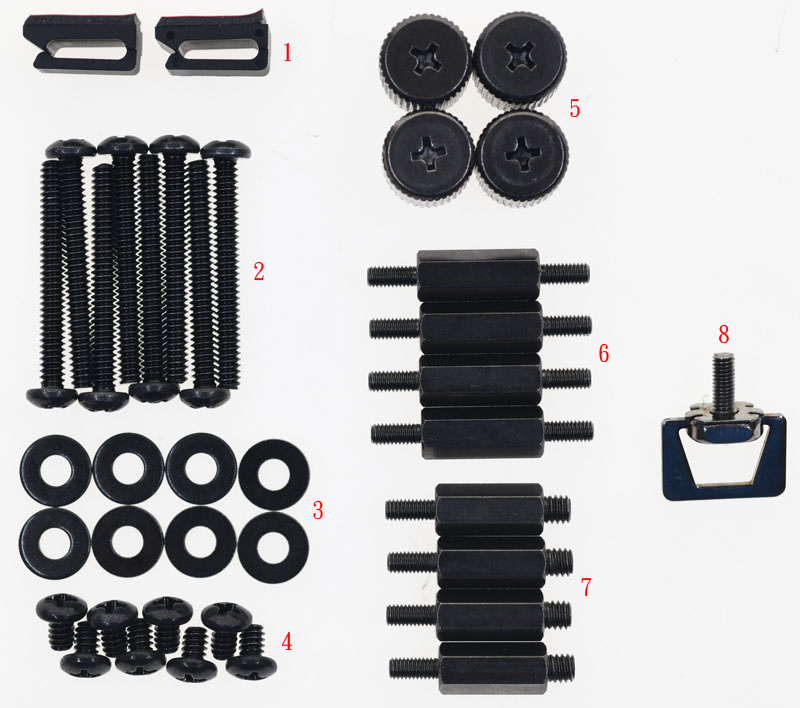

隨附的銅柱/螺絲組,內含2個線路固定夾(1)、8個風扇固定用長螺絲(2)、8個墊圈(3)、8個冷排固定用短螺絲(4)、4個手轉螺絲(5)、4支Intel LGA115x/1366用安裝螺柱(6)、4支Intel LGA2011/2011-3/2066用安裝螺柱(7)、1個AMD托架用鎖式扣具(8)


包裝內隨附兩顆Fractal Design Prisma AL-14 PWM ARGB 140mm低噪音LLS(長壽命套筒)軸承四線式PWM轉速控制靜音風扇,白色扇葉軸心處有Fractal Design商標貼紙

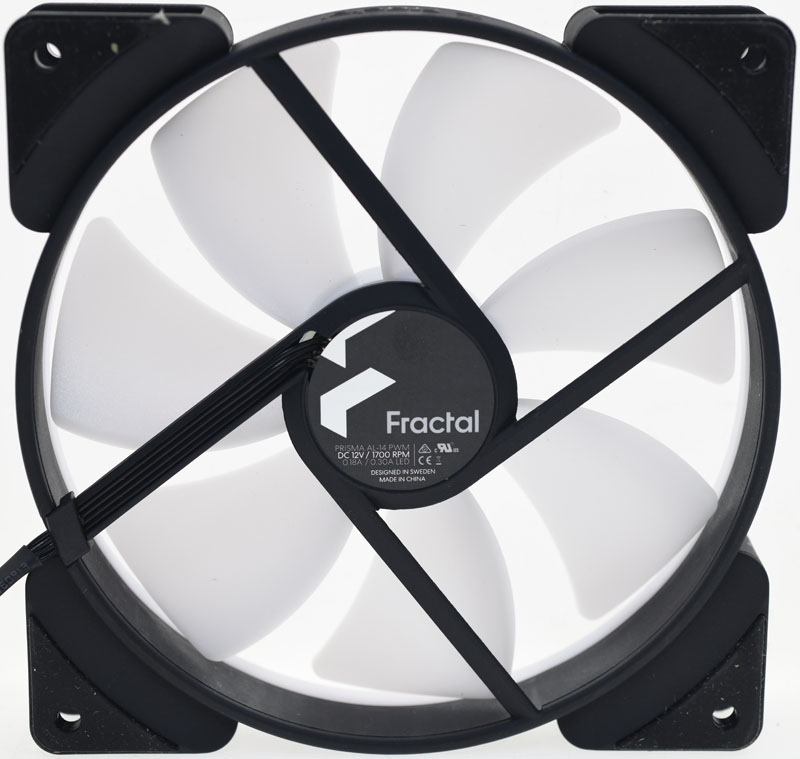

背面中央貼紙有Fractal商標、型號、轉速、電壓/電流規格

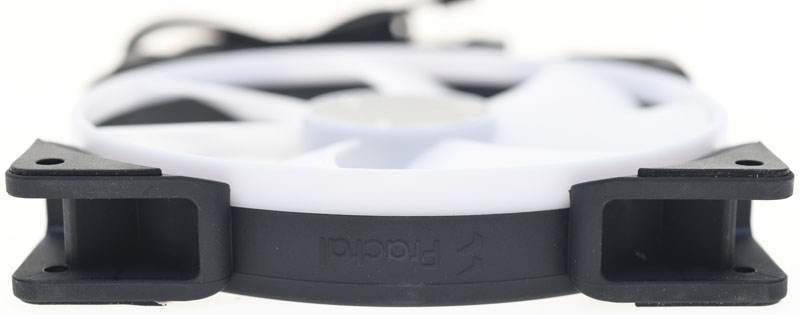

風扇外框側面也有Fractal商標

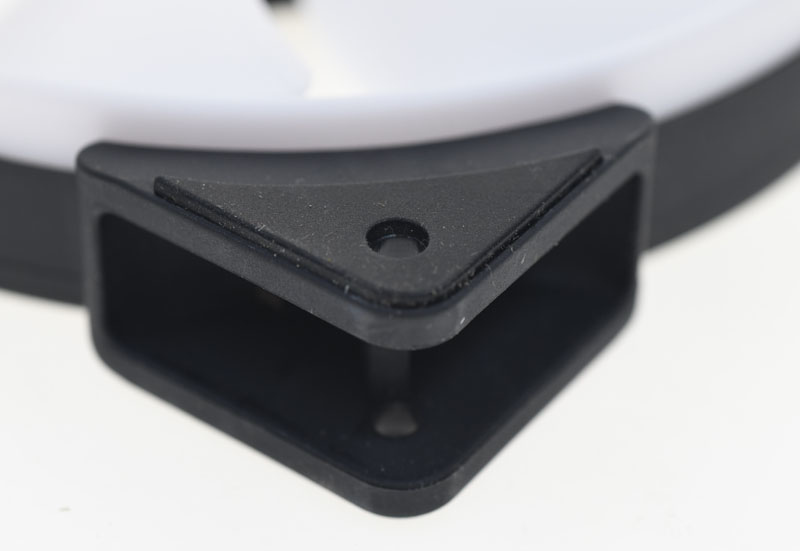

風扇四周螺絲鎖孔處有防震橡膠墊

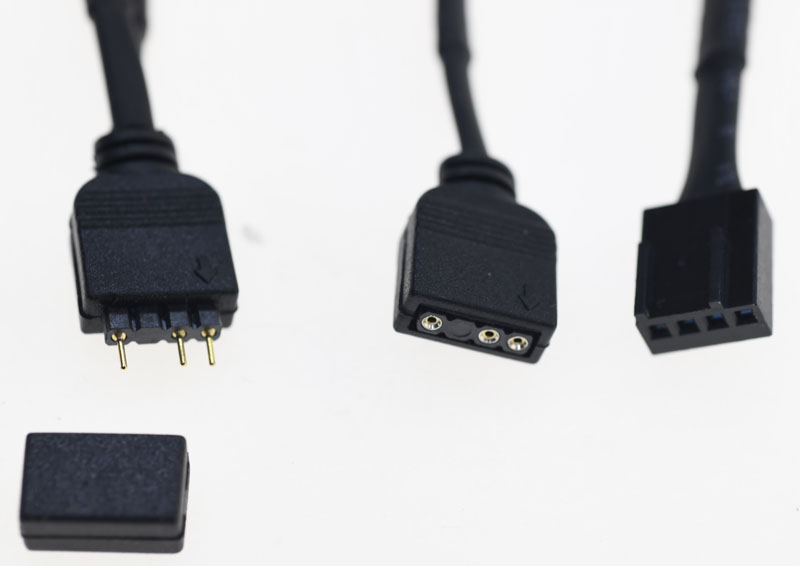

4pin PWM線路長度為31公分,ARGB有一公一母串接用接頭,風扇至公頭線路長度31公分,公母頭之間線路長度17公分,各線路外面均包覆編織網,ARGB公頭有保護蓋

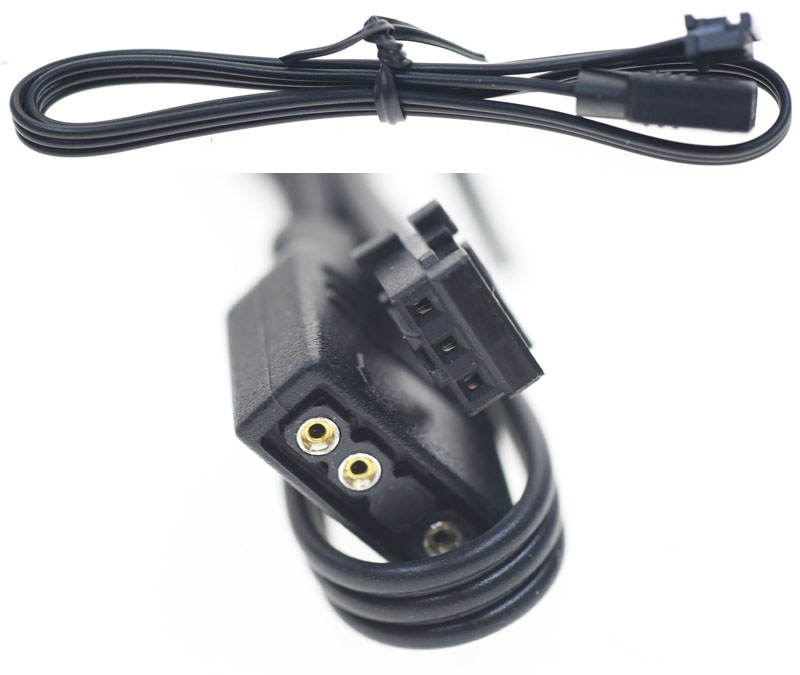

水冷頭ARGB控制線長度為30公分,一端接水冷頭,一端接主機板3pin ARGB控制針腳


水冷頭ARGB控制線連接示意圖

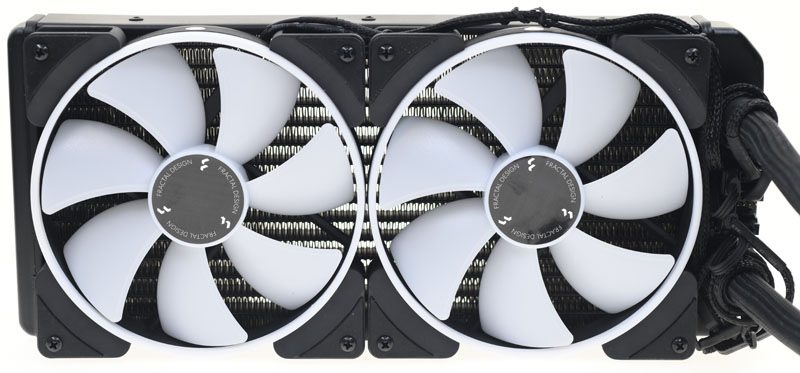

將兩顆Prisma AL-14 PWM ARGB風扇裝上水冷排


兩顆Prisma AL-14 PWM ARGB風扇的PWM及ARGB線路都可以連接在水冷排上的風扇/燈光集線板,只需從水冷頭端接上PWM及ARGB線路即可,簡化配線數量,讓整線更容易


以下示範將Fractal Celsius+ S28 Prisma裝在Intel LGA115x平台上
先將配件中Intel用背板對準主機板背面散熱器安裝孔放上去

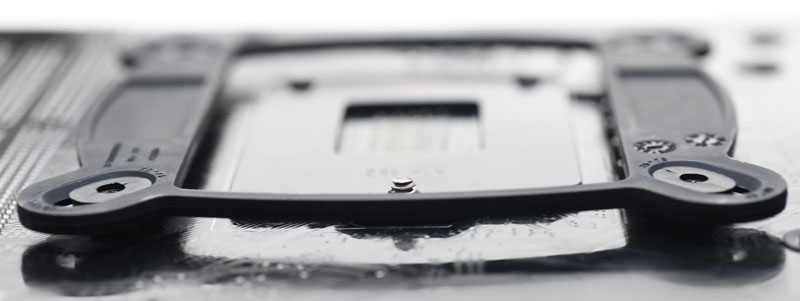

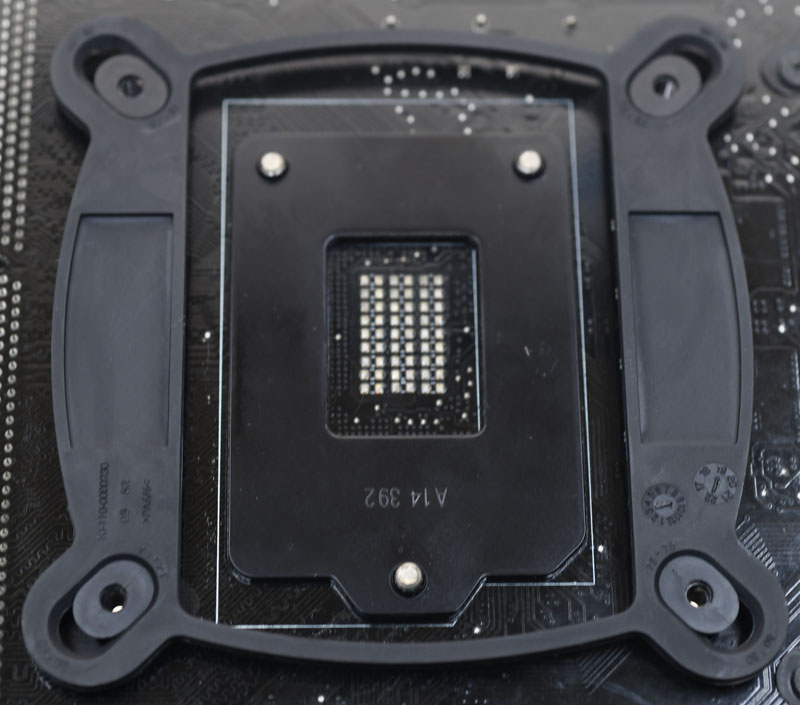

背板安裝於主機板處理器插槽背面示意圖

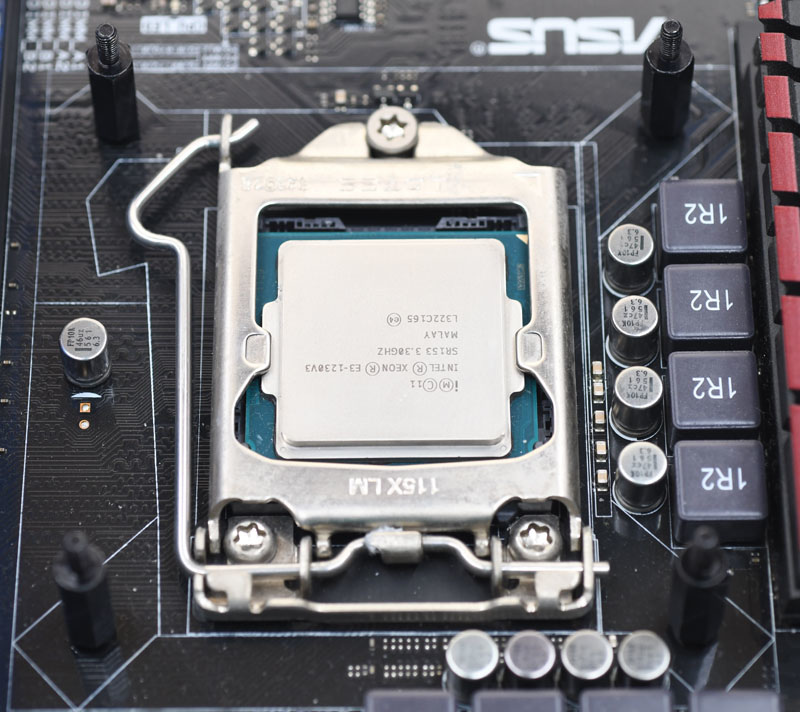

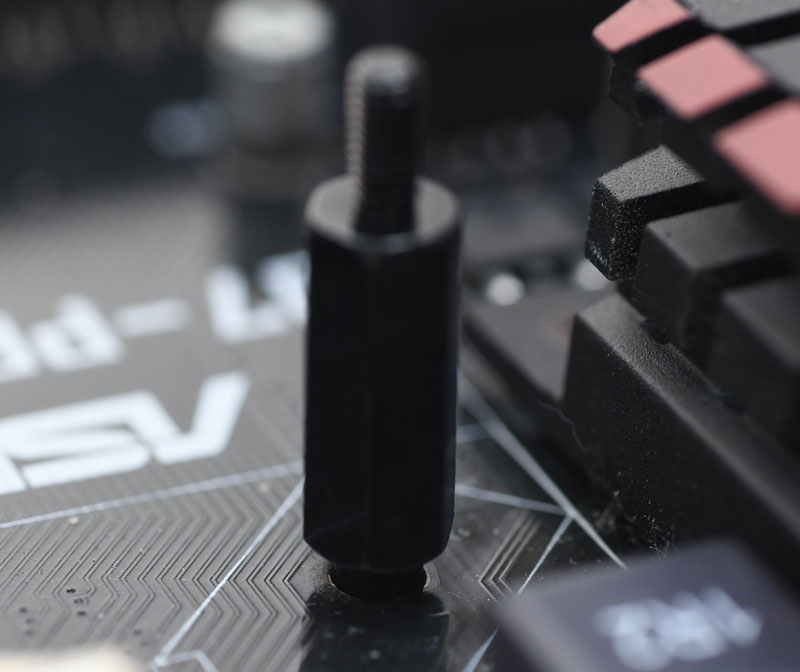

取出配件中四支Intel 115x/1366用螺柱,鎖上背板的螺絲孔,安裝正確的話,轉到底時螺柱底部不會與主機板正面接觸,會如下圖般呈現懸空狀


四支螺柱安裝完成圖


確認水冷頭安裝方向時,要注意水冷頭的水管接頭是否會阻礙/碰撞到鄰近的元件,另外CPU插槽周圍較高元件(例如電感/電容)不可頂到水冷頭底部,避免造成水冷頭與處理器接觸不完全而大幅影響散熱性能
將Intel托架四個孔對準螺柱螺牙套入,再用配件中有十字牙口的手轉螺絲鎖上,採對角+交叉方式將所有螺絲用手鎖到底,,至此水冷頭安裝完成

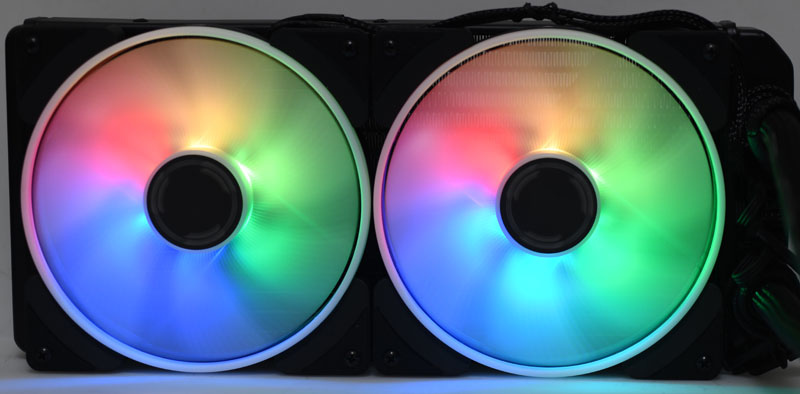

風扇燈光效果圖,RGB LED從軸心往外照射,經白色扇葉及外框白色部分反射,達到均勻燈光效果

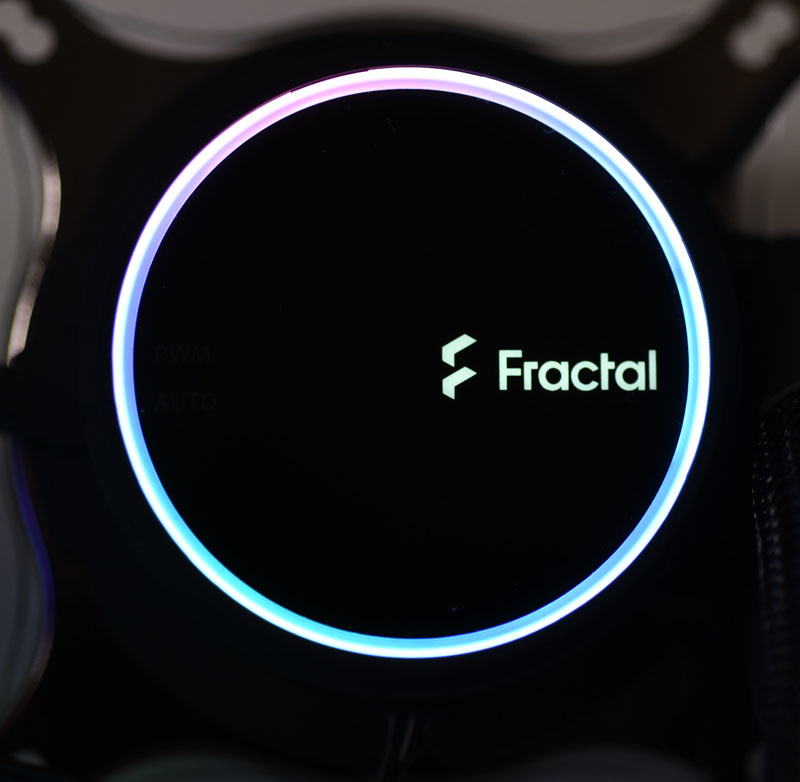

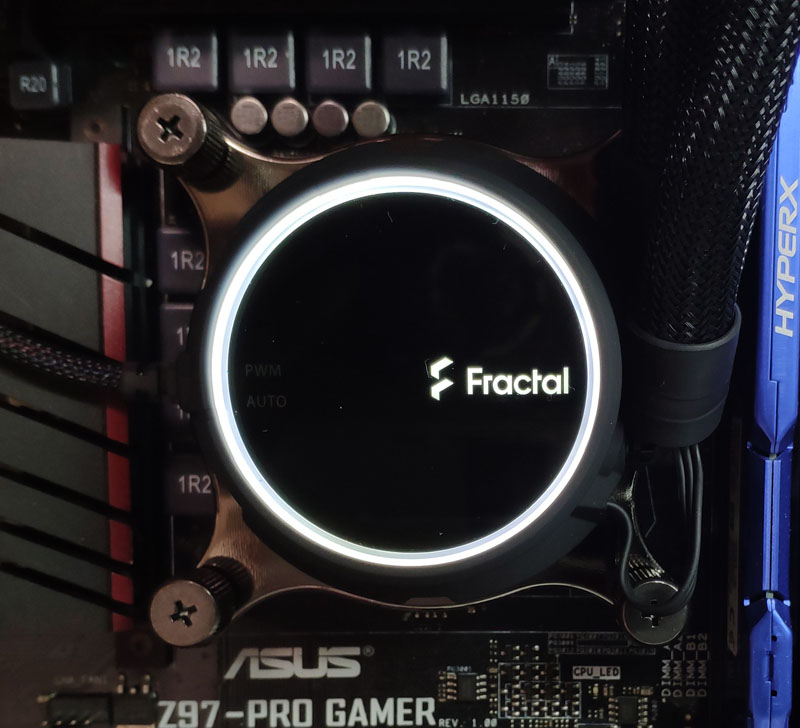

水冷頭光環燈光效果圖,因為光環內已經有白色照明,所以彩色燈光效果較不明顯

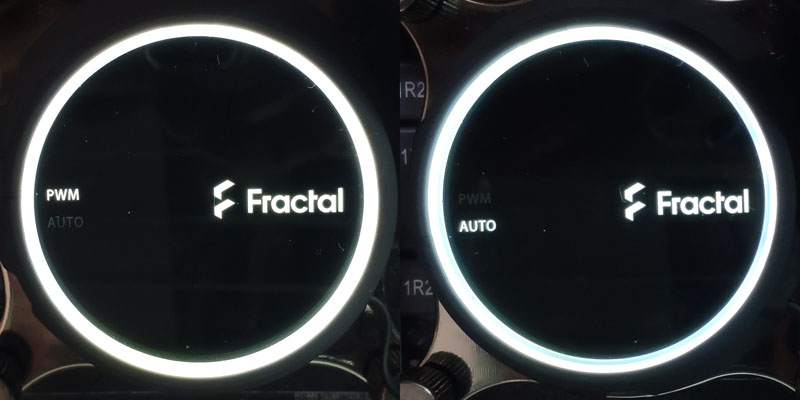

轉動水冷頭頂蓋外環切換自動溫控AUTO模式或是PWM控制模式,頂部面板會點亮對應的指示燈


以下進行上機測試
處理器:Intel Xeon E3-1230v3 @3.3GHz
主機板:ASUS Z97-PRO GAMER
風扇的CPU Q-FAN Control設定值採”標準Profile”,水冷頭4pin PWM線路接在主機板CPU_FAN上



設定PWM模式於待機下的轉速如下圖


設定AUTO模式於待機下的轉速如下圖

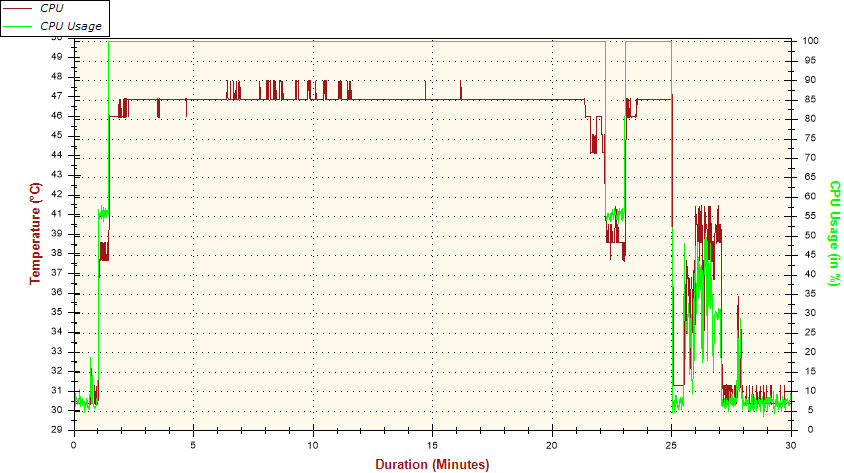

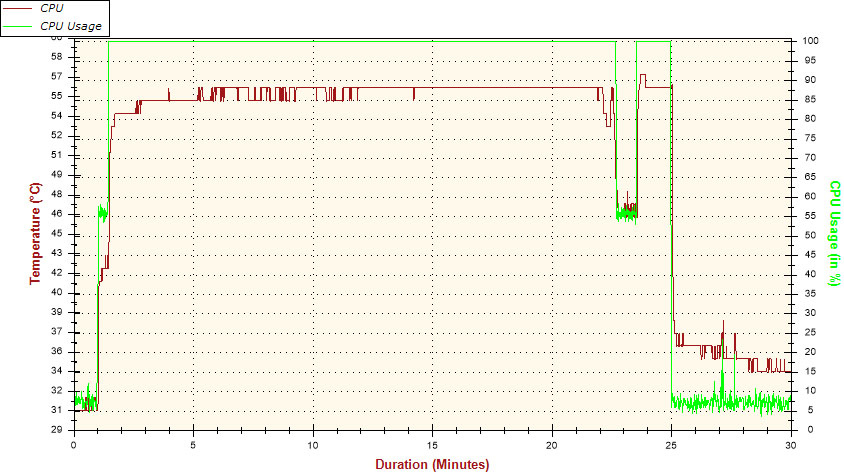

Fractal Celsius+ S28 Prisma(PWM模式)的30分鐘測試下CPU使用率(綠色)及溫度(紅色)記錄圖-CPU

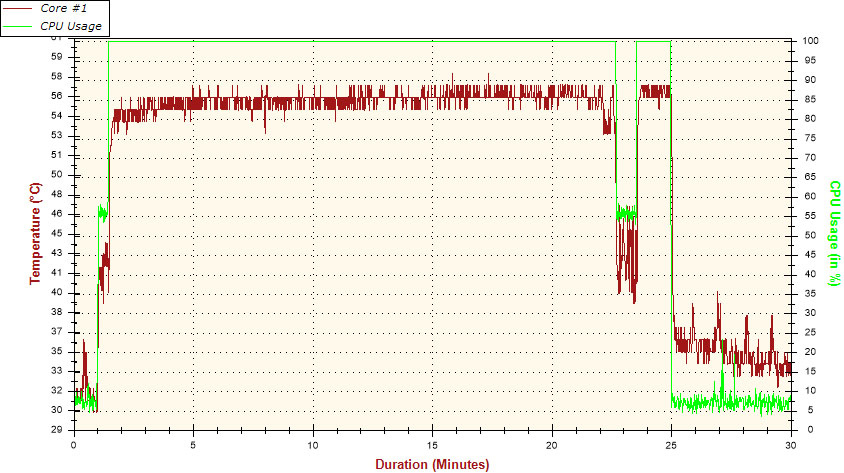

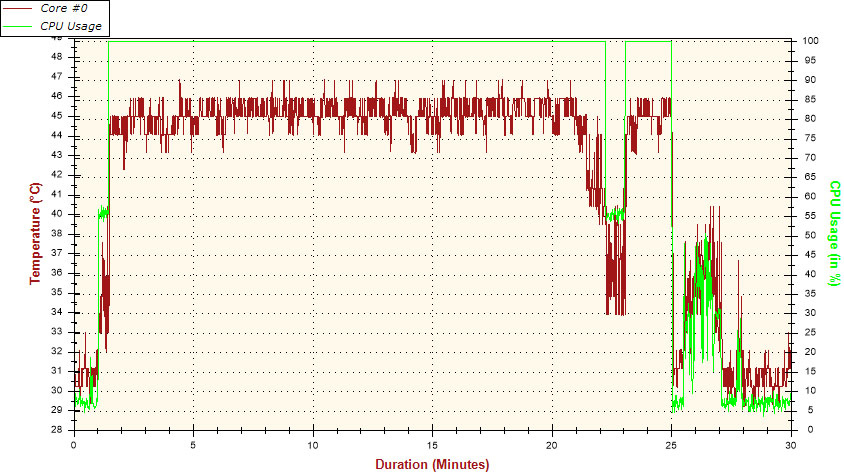

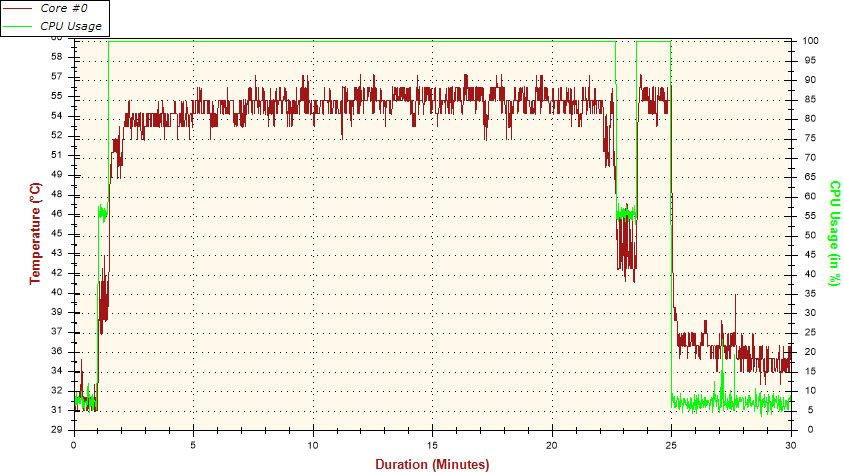

Fractal Celsius+ S28 Prisma(PWM模式)的30分鐘測試下CPU使用率(綠色)及溫度(紅色)記錄圖-Core#0

44-PWM-Core #0.jpg

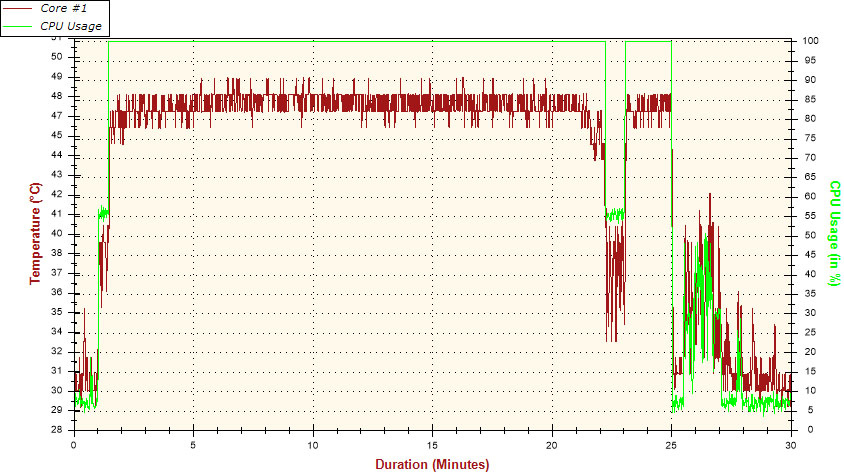

Fractal Celsius+ S28 Prisma(PWM模式)的30分鐘測試下CPU使用率(綠色)及溫度(紅色)記錄圖-Core#1

45-PWM-Core #1.jpg

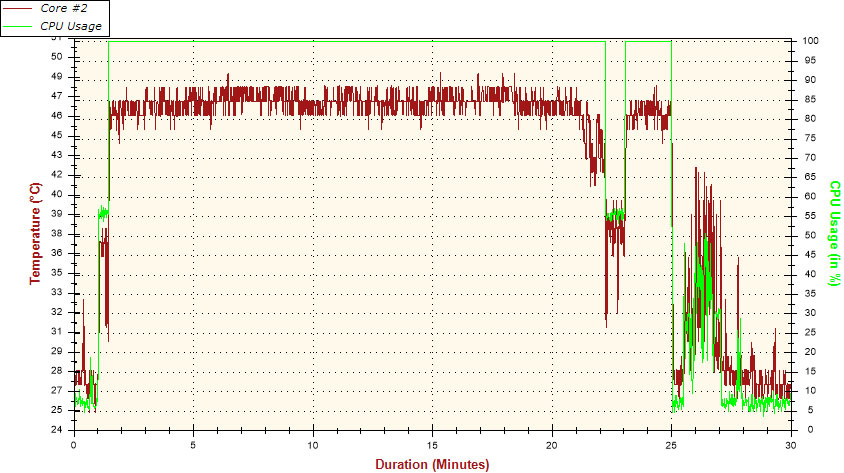

Fractal Celsius+ S28 Prisma(PWM模式)的30分鐘測試下CPU使用率(綠色)及溫度(紅色)記錄圖-Core#2

46-PWM-Core #2.jpg

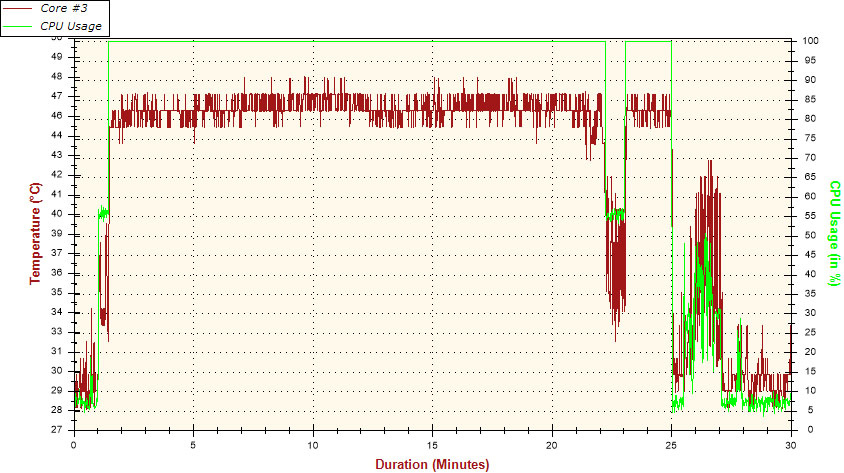

Fractal Celsius+ S28 Prisma(PWM模式)的30分鐘測試下CPU使用率(綠色)及溫度(紅色)記錄圖-Core#3

47-PWM-Core #3.jpg

Fractal Celsius+ S28 Prisma(AUTO模式)的30分鐘測試下CPU使用率(綠色)及溫度(紅色)記錄圖-CPU


Fractal Celsius+ S28 Prisma(AUTO模式)的30分鐘測試下CPU使用率(綠色)及溫度(紅色)記錄圖-Core#0

49-AUTO-Core #0.jpg

Fractal Celsius+ S28 Prisma(AUTO模式)的30分鐘測試下CPU使用率(綠色)及溫度(紅色)記錄圖-Core#1

50-AUTO-Core #1.jpg

Fractal Celsius+ S28 Prisma(AUTO模式)的30分鐘測試下CPU使用率(綠色)及溫度(紅色)記錄圖-Core#2

51-AUTO-Core #2.jpg

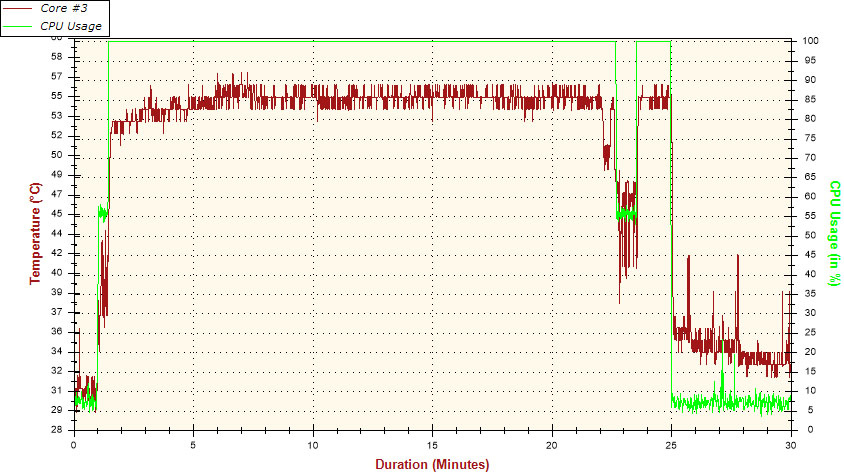

Fractal Celsius+ S28 Prisma(AUTO模式)的30分鐘測試下CPU使用率(綠色)及溫度(紅色)記錄圖-Core#3

52-AUTO-Core #3.jpg

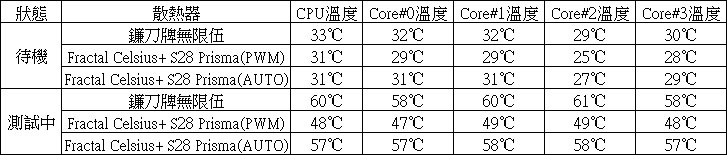

鐮刀牌無限伍及Fractal Celsius+ S28 Prisma的PWM模式/AUTO模式的30分鐘測試溫度數據比較表
待機下PWM模式有最低的處理器溫度,AUTO模式則與無限伍差異不大
高負載下PWM模式溫度比無限伍低了10至12℃,AUTO模式只比無限伍低了1至3℃

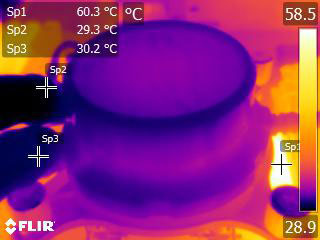

PWM模式下CPU供電VRM區紅外線熱影像圖,其VRM區(Sp1)的溫度為60.3℃

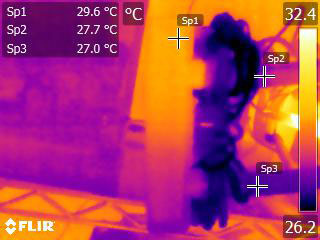

PWM模式下冷排入水/出水口紅外線熱影像圖,入水管(Sp2)的溫度為27.7℃,出水管(Sp3)的溫度為27℃

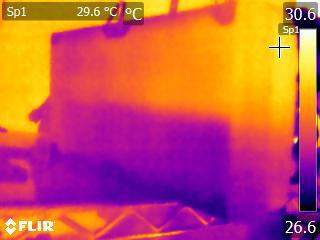

PWM模式下冷排鰭片紅外線熱影像圖,可顯示出冷卻水循環路徑

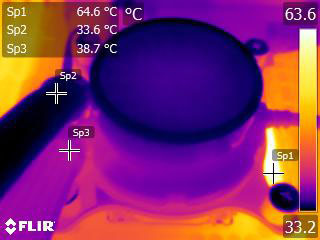

AUTO模式下CPU供電VRM區紅外線熱影像圖,其VRM區(Sp1)的溫度為64.6℃

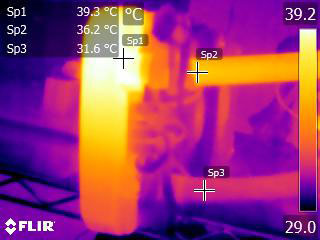

AUTO模式下冷排入水/出水口紅外線熱影像圖,入水管(Sp2)的溫度為36.2℃,出水管(Sp3)的溫度為31.6℃


AUTO模式下冷排鰭片紅外線熱影像圖



結論:
Fractal Celsius+ S28 Prisma一體式水冷優點:
1.全鋁合金材質280mm水冷排,可安裝兩個140mm風扇
2.水冷頭玻璃頂蓋Fractal標誌有背光照明,頂蓋光環與隨附風扇均具備ARGB燈效
3.頂蓋外環可以直接切換AUTO/PWM模式,AUTO模式會依照處理器負載發熱狀況自動調整幫浦/風扇轉速
4.可動式彎管接頭連接包覆編織網的低滲透性橡膠管,內藏控制線路連接水冷排上風扇/燈光集線板,可同步控制風扇燈光及轉速,並簡化配線
5.隨附Prisma AL-14 PWM ARGB 140mm LLS(長壽命套管)軸承風扇,MTBF長達100000小時,外框光圈及風扇葉片可產生均勻燈光效果
6.支援Intel/AMD平台,ARGB支援多款主機板燈效控制,處理器接觸面預塗散熱膏,說明書安裝步驟圖說詳細
7.提供五年產品保固
Fractal Celsius+ S28 Prisma一體式水冷缺點:
1.因內藏線路,水管略粗一點
2.風扇/燈光集線板附近空間較小,需花心思整理收納風扇線路
3.切換AUTO/PWM模式的頂蓋外環操作有時會略為卡卡
4.冷頭光環內有白光與ARGB LED同時點亮,色彩呈現效果較不明顯
5.AMD用托架扣具在其中三個安裝角度會阻擋水冷頭線路/彎管接頭
6.AUTO模式下運轉較為保守(靜音優先),溫度表現上與塔式空冷散熱器差異不大

報告完畢,謝謝收看
