FSP CMT360機殼特色:
●內建ARGB燈光控制板,可連接隨附的ARGB風扇,並由頂部按鈕切換燈效,也能與支援ARGB主機板連動控制
●無打孔的強化玻璃透明側板,降低破裂風險,提高防護性
●支援顯卡垂直安裝(需另購轉接架)
●前方/上方/電源安裝區網狀隔板/下方/後方均有安裝風扇的位置,提供充足風扇安裝空間
●頂置式I/O面板提供2個USB3.1 Gen1 Type-A及2個USB2.0 Type-A連接埠,並附上橡膠防塵塞
●下置空間的可拆卸式硬碟架,可安裝2顆3.5吋硬碟或1顆2.5吋SSD加1顆3.5吋硬碟
●底板上的可拆卸式固定架,可安裝2顆2.5吋SSD或1顆3.5吋硬碟

FSP CMT360機殼規格:
本體尺寸:458x215x482mm
本體重量:7.1公斤
本體顏色:黑色
機殼材質:0.7mm SPCC、強化玻璃、塑膠
可安裝主機板種類:E-ATX(最大支援305x272mm)、ATX、Micro ATX、ITX
前置I/O埠:2個USB3.1 Gen1 Type-A、2個USB2.0 Type-A、耳機、麥克風
硬碟架3.5吋安裝空間:2個
硬碟架2.5吋安裝空間:1個(與1個3.5吋空間共用)
底板3.5吋安裝空間:1個
底板2.5吋安裝空間:2個(與1個3.5吋空間共用)
標準擴充槽:7個
前方風扇:2個140mm或3個120mm
上方風扇:2個120mm/140mm
電源安裝區網狀隔板上方:2個120mm
下方風扇:1個120mm(未安裝硬碟/硬碟架時可安裝)
後方風扇:1個120mm(隨附一個120mm ARGB風扇)
過濾網:前方磁吸式過濾網、上方磁吸式過濾網,下方嵌入式過濾網
可安裝電源供應器長度:最大210mm
可安裝CPU散熱器高度:最大165mm
可安裝顯卡長度:最大380mm
前方可安裝水冷排尺寸:最大360mm
上方可安裝水冷排尺寸:最大280mm

▼此外箱側面有商標、產品名稱、外觀單線圖、ARGB圖示


▼此外箱側面有商標、ARGB圖示、結構爆炸圖、產品名稱、特色說明


▼外箱兩側有商標、提把開口、產品名稱、產品規格表、中文特色、製造商/代理商資訊、產地、條碼、官方網址


▼外箱頂部有產品名稱及多國語言”有關產品詳細規格,請瀏覽FSP官方網站”

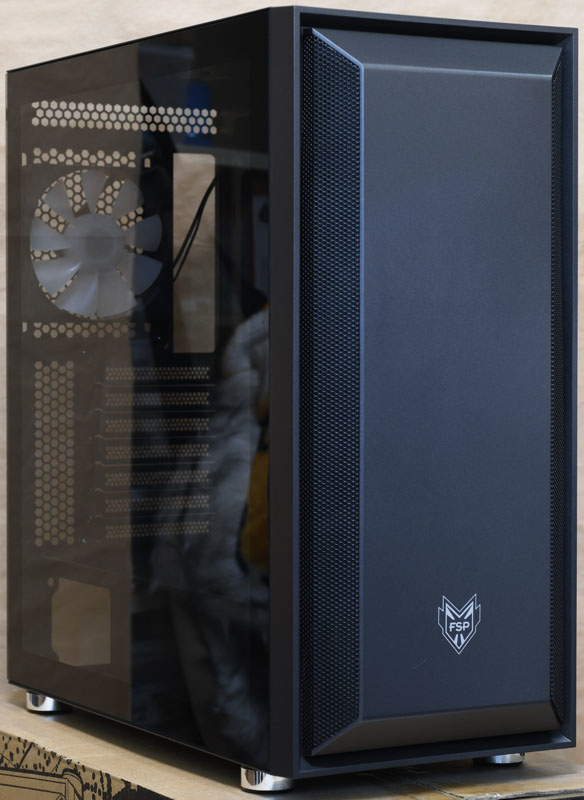

▼FSP CMT360本體採全黑配色,左側配置強化玻璃,可以看到機殼內部空間

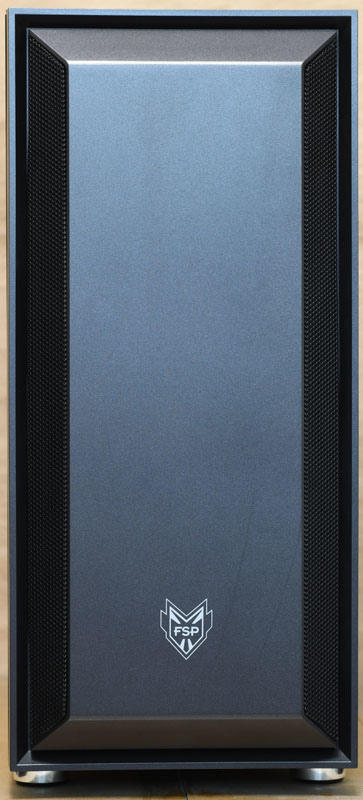

▼正面面板採簡約風格,中央隆起部分兩側的斜面有網狀進氣口,下方有FSP商標

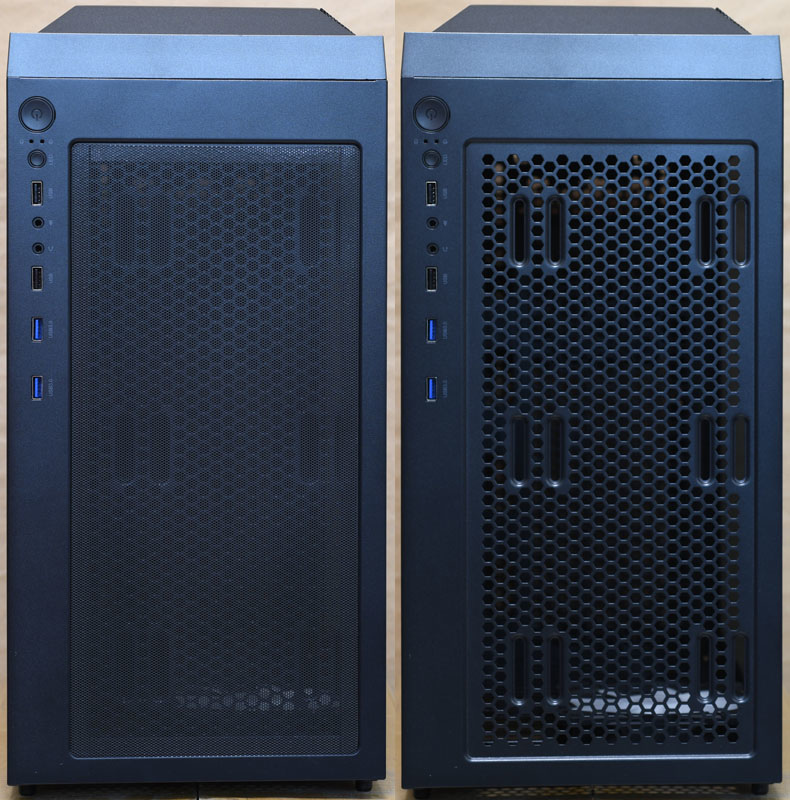

▼機殼上方可以安裝2個120mm/140mm風扇,水冷排尺寸可以裝到280mm,長條形螺絲孔位可增加安裝的彈性,並配置磁吸式過濾網

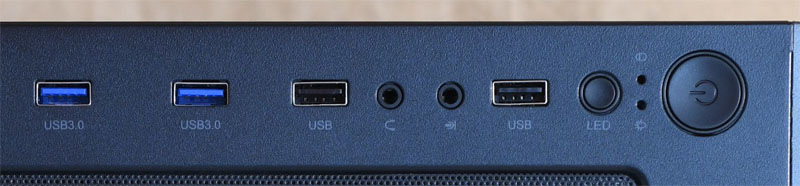

▼頂部縱置式I/O埠、按鈕與指示燈,由上至下分別是2組USB3.1 Gen1 Type-A、1組USB2.0 Type-A、耳機3.5mm插座、麥克風3.5mm插座、1組USB2.0 Type-A、LED模式按鈕、硬碟指示燈、電源指示燈、電源按鈕

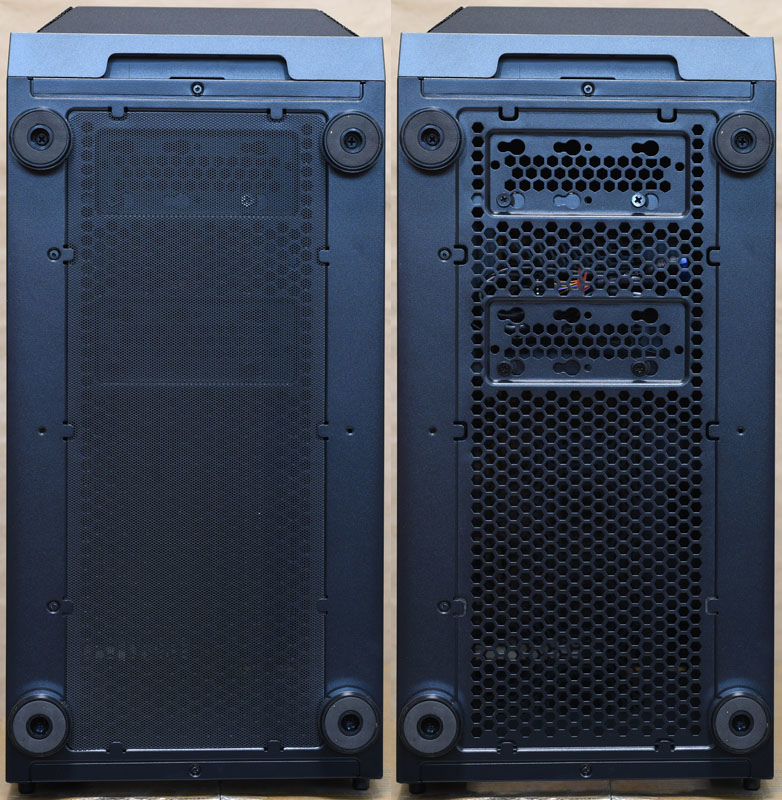

▼機殼底部有防滑腳座,進氣口配置嵌入式過濾網

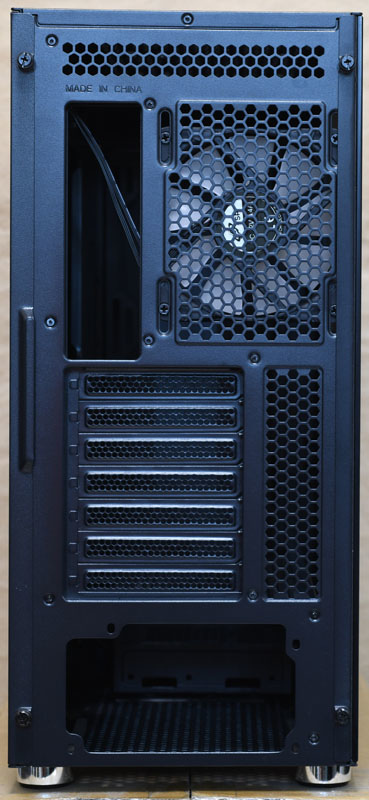

▼機殼後方可以安裝1個120mm風扇,長條形螺絲孔位可增加安裝的彈性

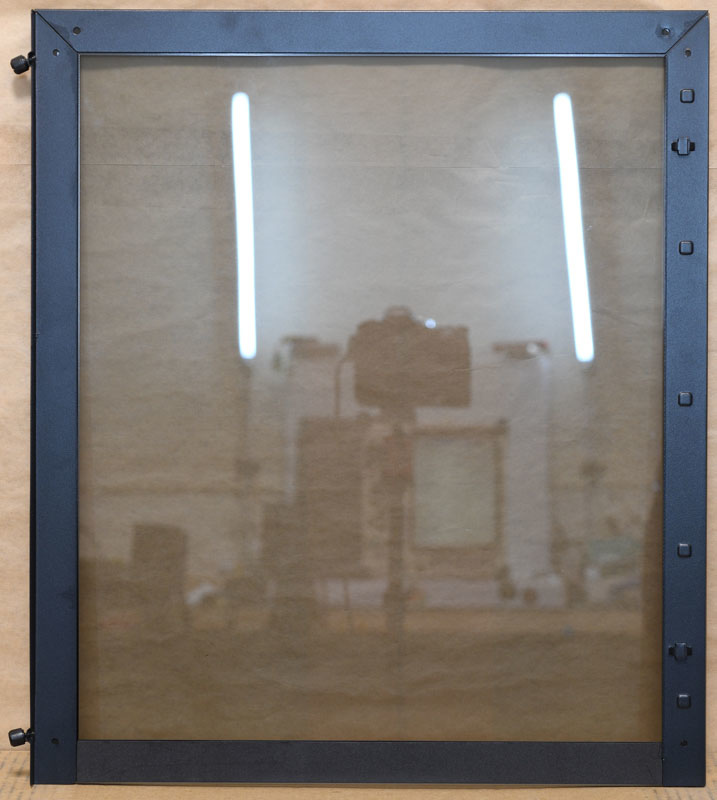

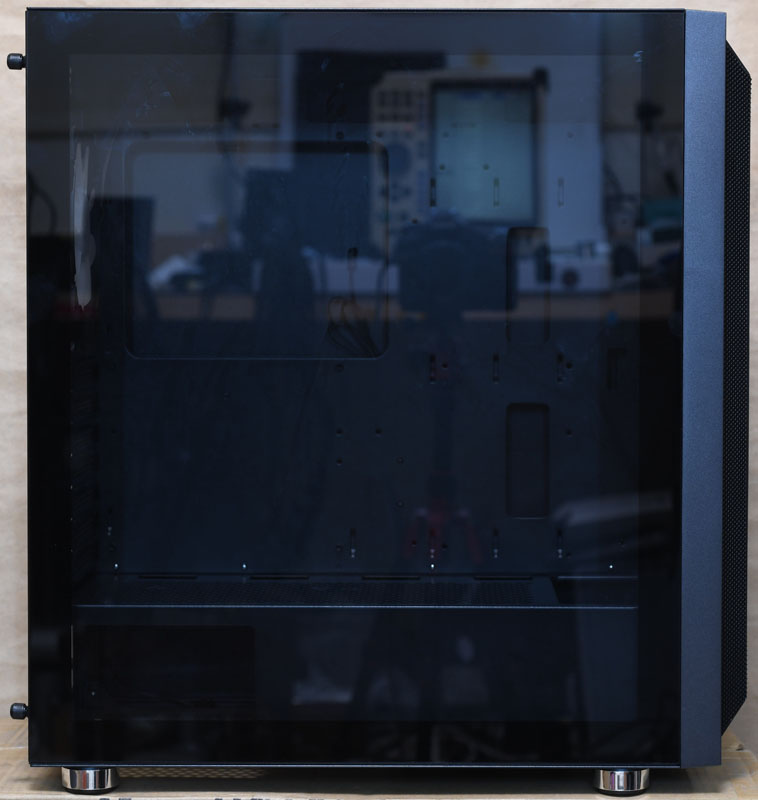

▼左側配置強化玻璃透明側板


▼強化玻璃側板其中三個邊有金屬支架,因為金屬支架與強化玻璃邊緣切齊,取放時仍要避免直接撞擊強化玻璃

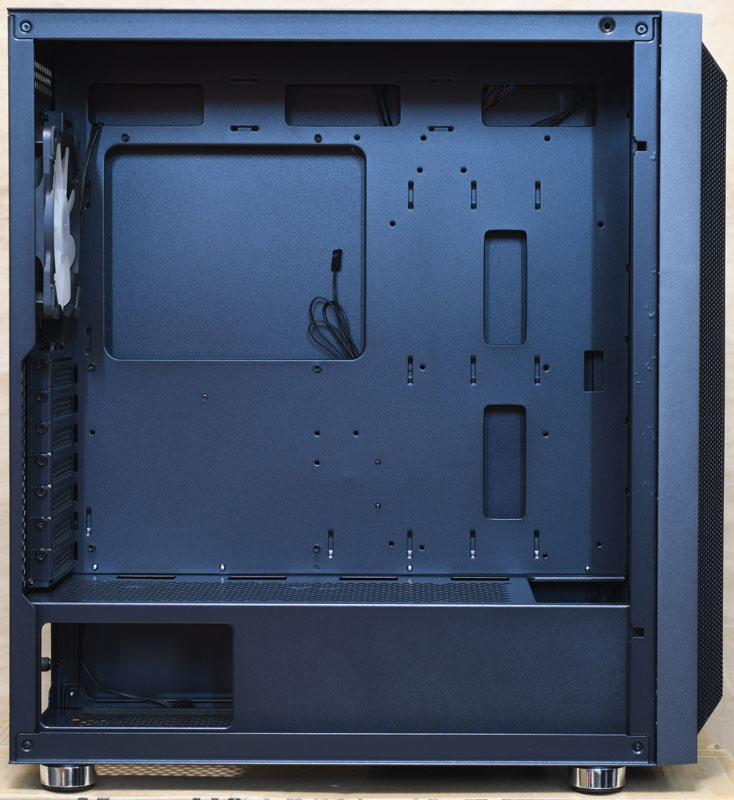

▼機殼左側面結構,下方電源安裝區與主機板/介面卡安裝區採隔離設計,維持內部整潔

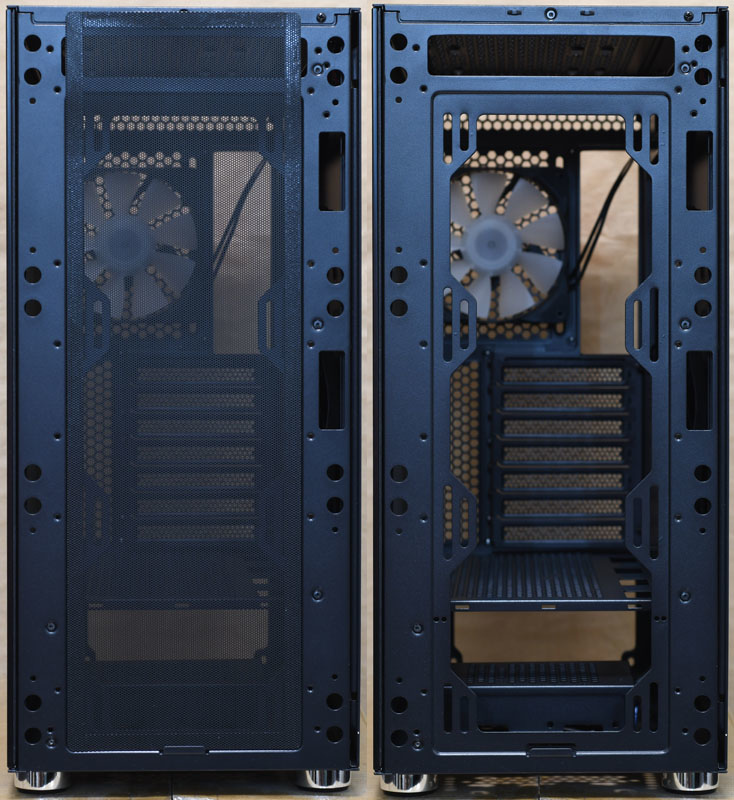

▼機殼前方可以安裝2個140mm或3個120mm風扇,長條形螺絲孔位可增加安裝的彈性,並配置磁吸式過濾網

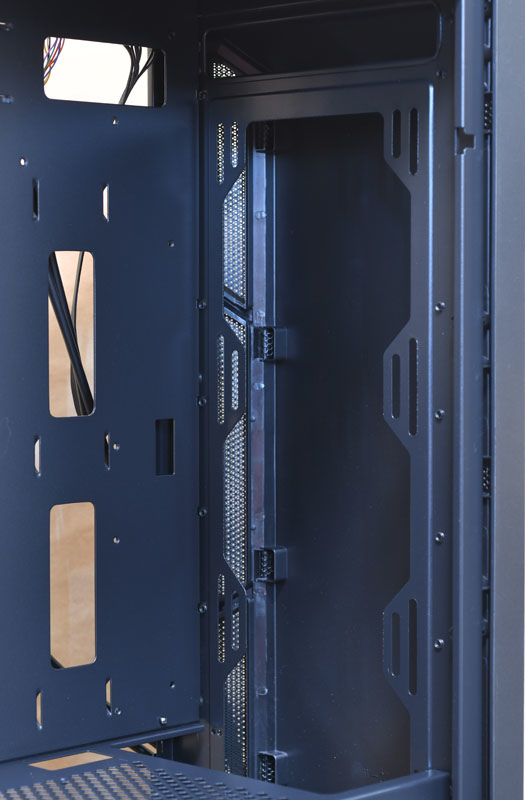

▼從機殼內部看前方風扇安裝位置,此角度可看到前方面板兩側的網狀進氣口


▼主機板安裝底板上方鏤空,方便拆裝CPU散熱器背板,底板上方/前方、電源安裝區隔板都設有穿線用開孔


▼電源安裝區隔板為網狀設計,並規劃2個120mm風扇安裝鎖點,電源安裝區的開口可以看到電源側面

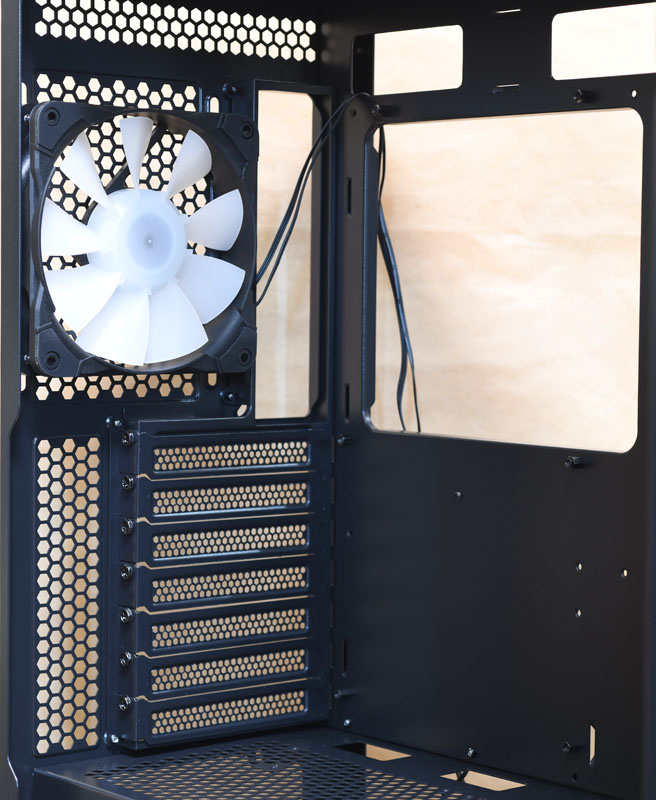

▼七個擴充槽之間採無支架設計,可安裝顯卡垂直安裝轉接架,每個槽均安裝可重複使用的擴充槽擋板

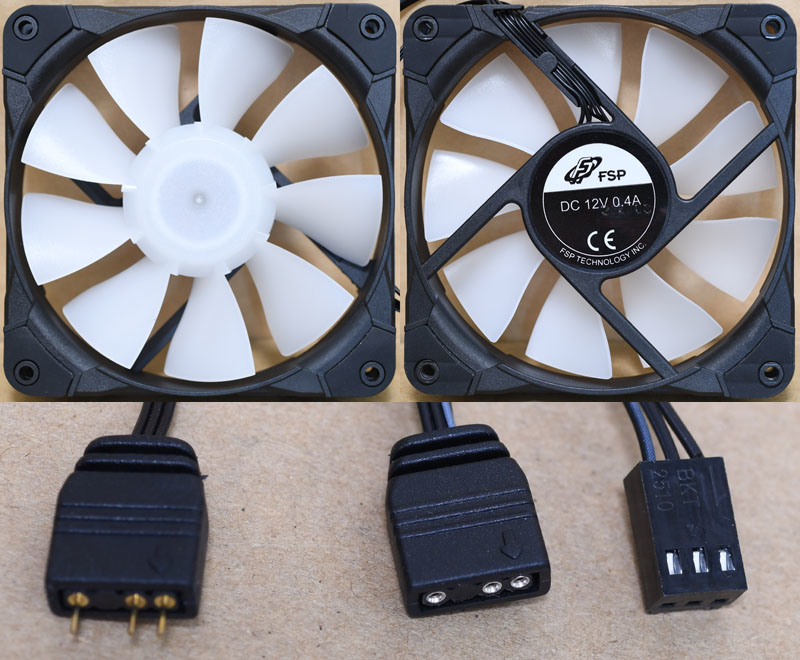

▼隨附一顆120mm ARGB風扇,乳白色葉片可擴散軸心處ARGB LED的燈光效果,風扇外框鎖點處有防震墊,風扇電源線路為3pin,線路長度為59公分;ARGB公頭與母頭各一,可用於串接,至母頭線路長度為54公分,母頭與公頭之間線路長度為20公分,公頭有附上保護套


▼機殼右側面結構,底板設置多個整線束帶固定點(如箭頭處拱橋狀凸起),下方有燈光控制板與可拆卸式固定架

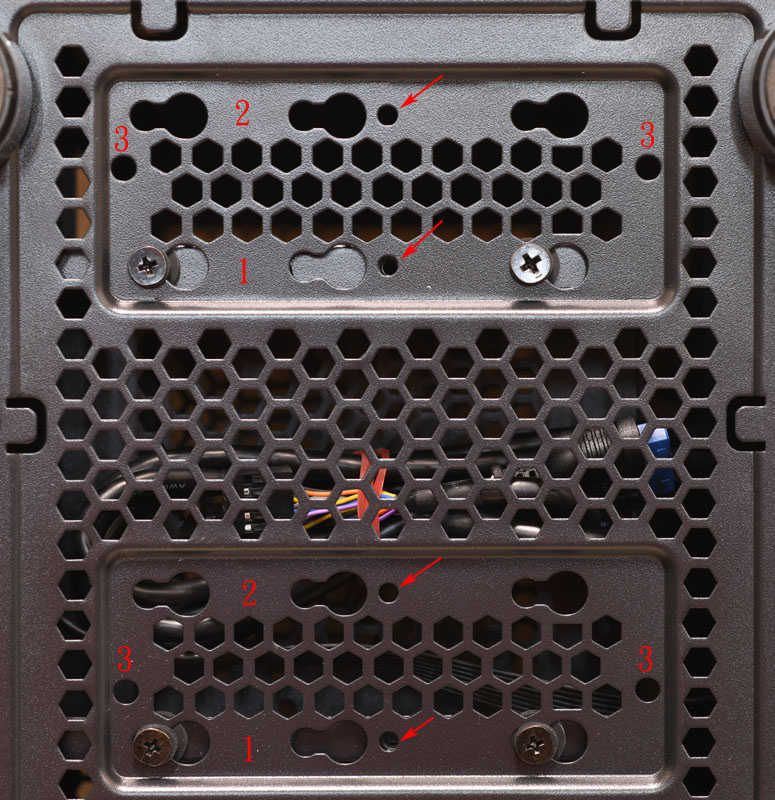

▼2.5吋/3.5吋硬碟架用橡膠墊圈固定在底部卡榫開孔,有兩個安裝位置(標示1/2),亦有硬碟架固定鎖點(箭頭處),拆除硬碟架後,就可以安裝一個120mm風扇(標示3為風扇鎖點)

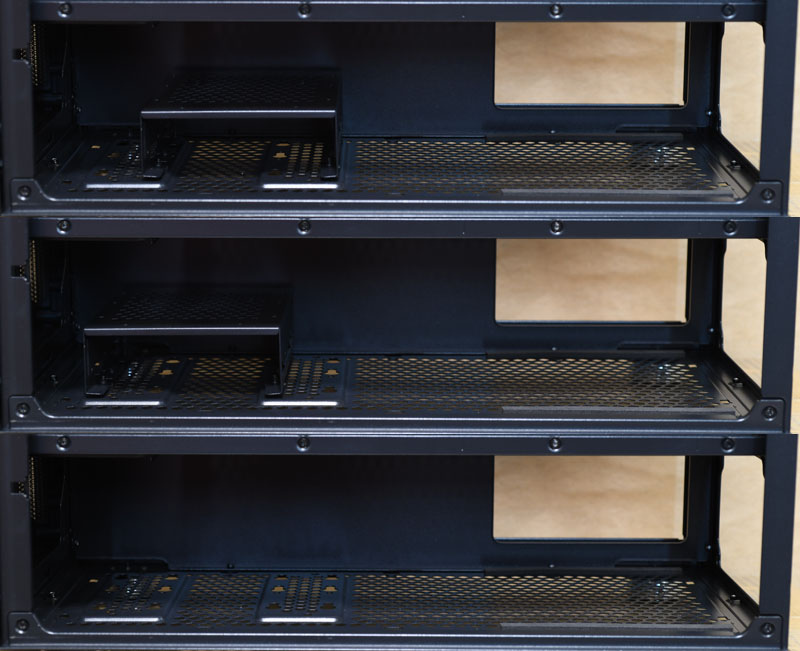

▼3.5吋/2.5吋兩用硬碟架兩個安裝位置示意圖,拆除後可提供最大的電源供應器安裝空間或安裝下方風扇

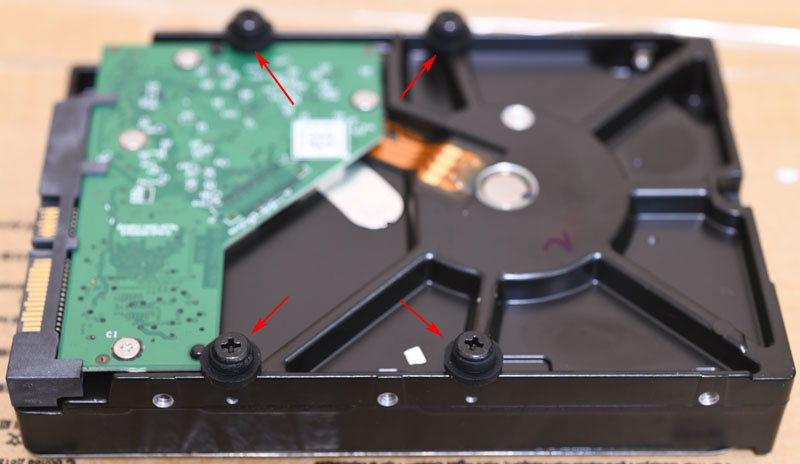

▼配件內有附上可以鎖在3.5吋硬碟底部螺絲孔的橡膠墊圈與螺絲(箭頭處)


▼不裝硬碟架時,也可以直接把3.5吋硬碟固定在底部卡榫開孔,同樣有兩個安裝位置

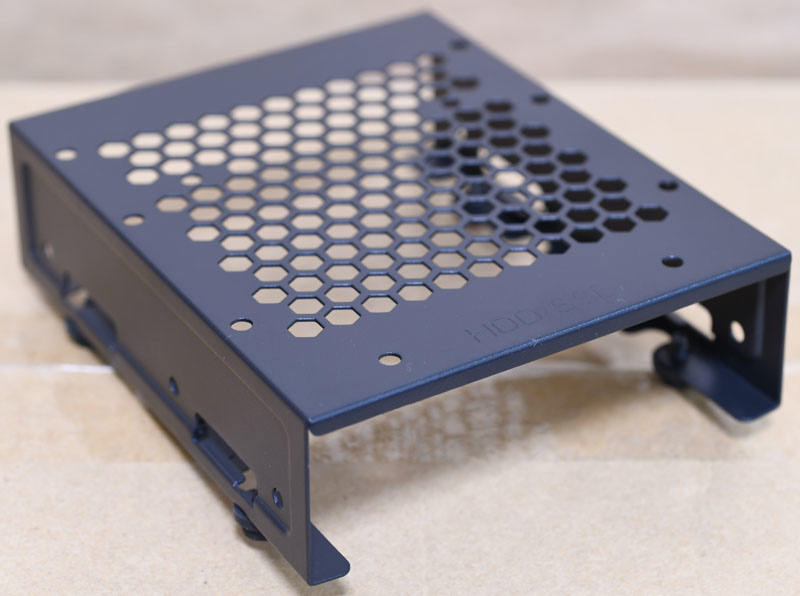

▼3.5吋/2.5吋兩用硬碟架上面有硬碟/SSD固定用螺絲孔及散熱用網狀開孔

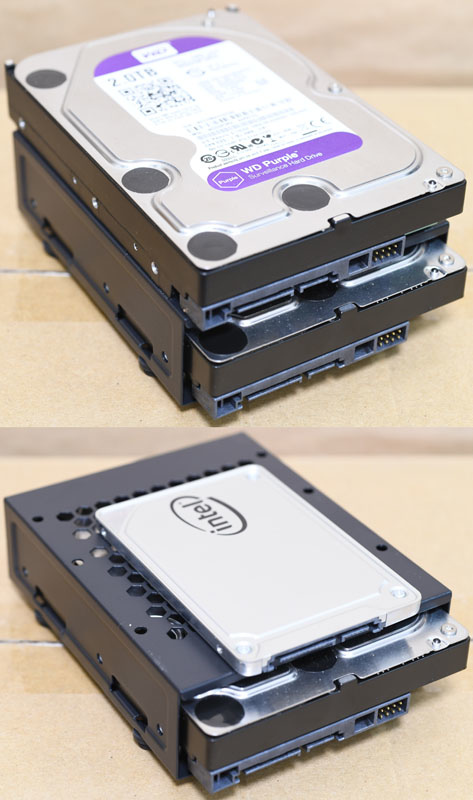

▼3.5吋/2.5吋兩用硬碟架可安裝兩顆3.5吋硬碟或一顆2.5吋SSD加一顆3.5吋硬碟,上方安裝SSD時,若使用直角SATA接頭,下方有安裝硬碟時可能會被阻擋

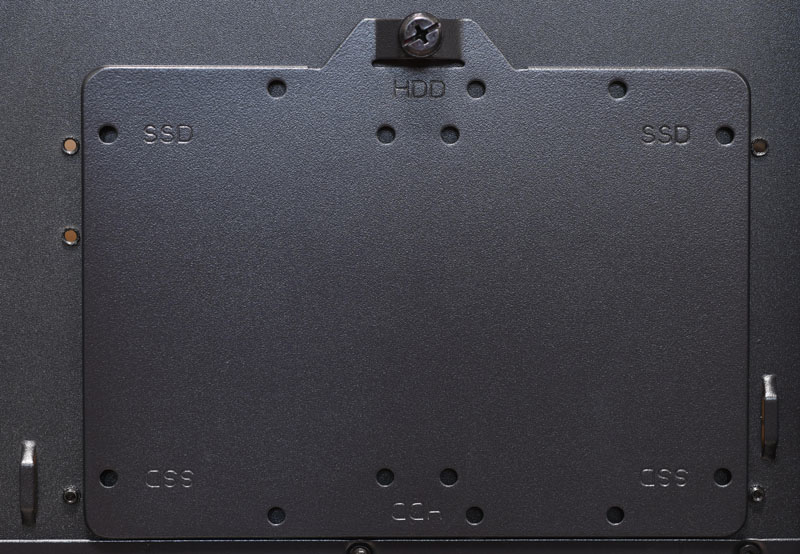

▼底板上的可拆卸式固定架


▼鬆開手轉螺絲,就可以取下固定架

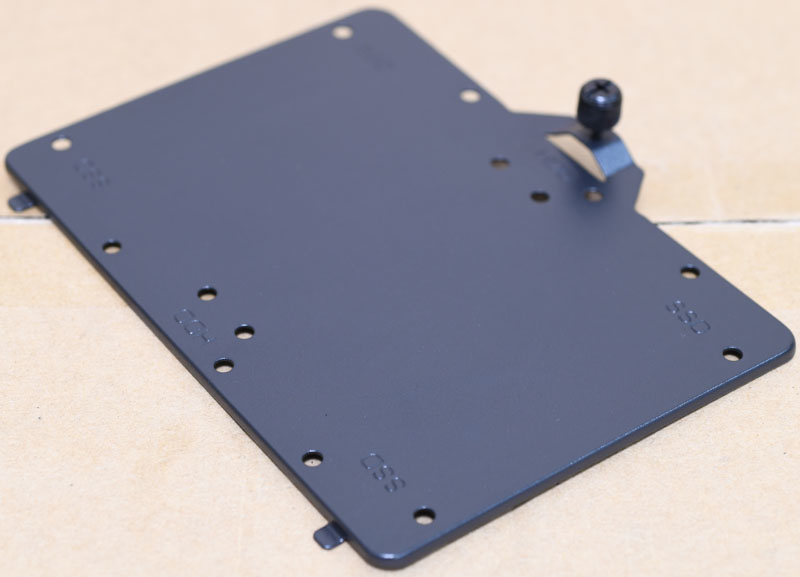

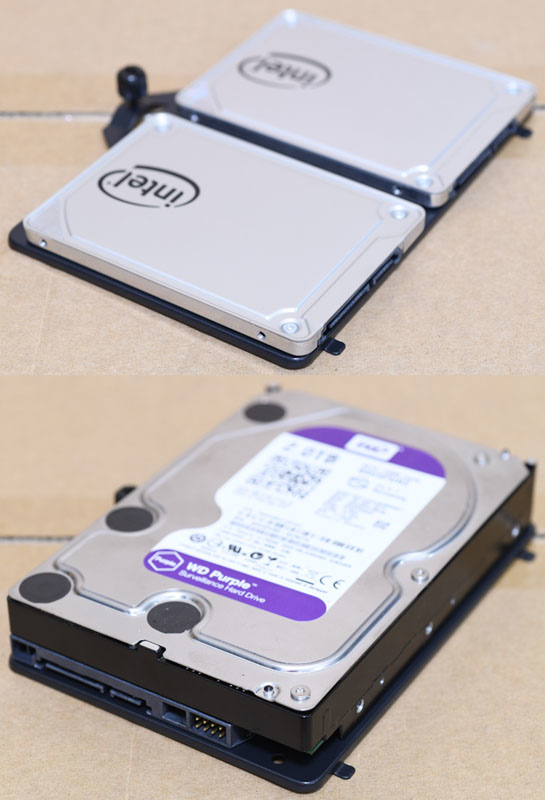

▼固定架上的螺絲孔可安裝2顆2.5吋SSD或1顆3.5吋硬碟

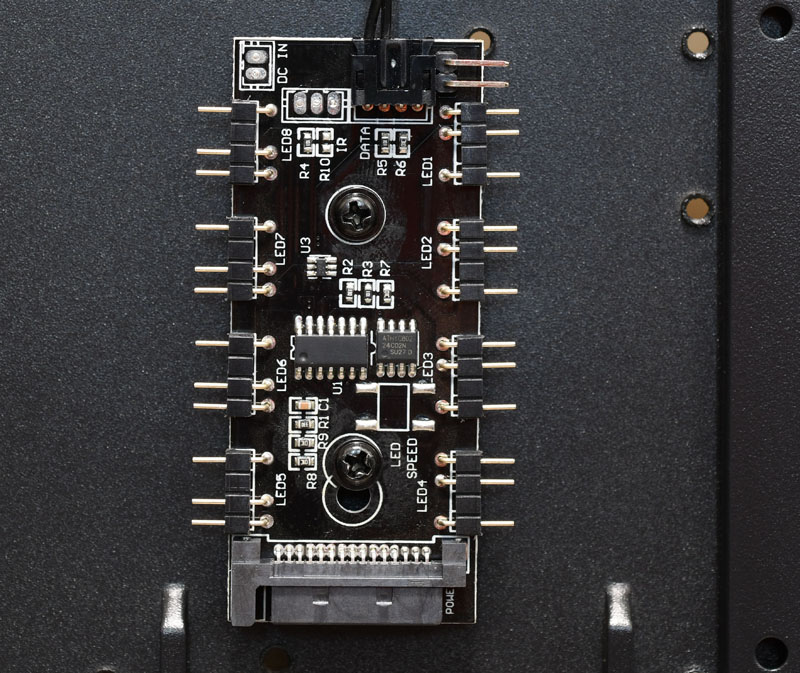

▼ARGB燈光控制板,可連接8組ARGB燈效裝置,透過頂部開關切換12類共50種的基本ARGB燈效,也可與支援ARGB的主機板連動控制,需要一組SATA接頭供電

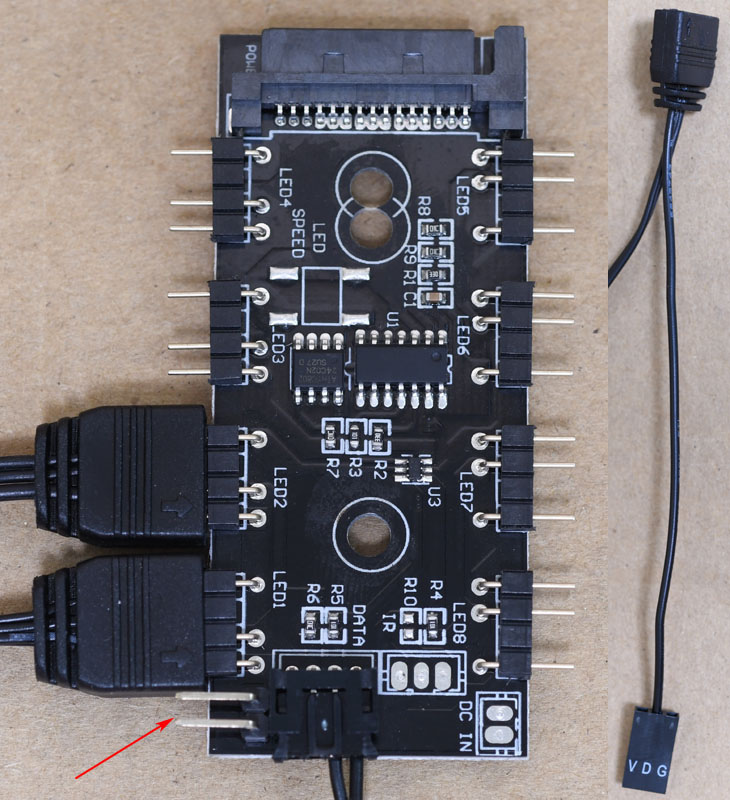

▼燈效裝置的ARGB母座可直接插在控制板上的3PIN插針,控制板上有連接燈效切換開關的接點(箭頭處),本身也接出一個ARGB母座及標示V/D/G的3pin杜邦接頭(圖右),可用來連接支援ARGB的主機板,達到連動燈效控制

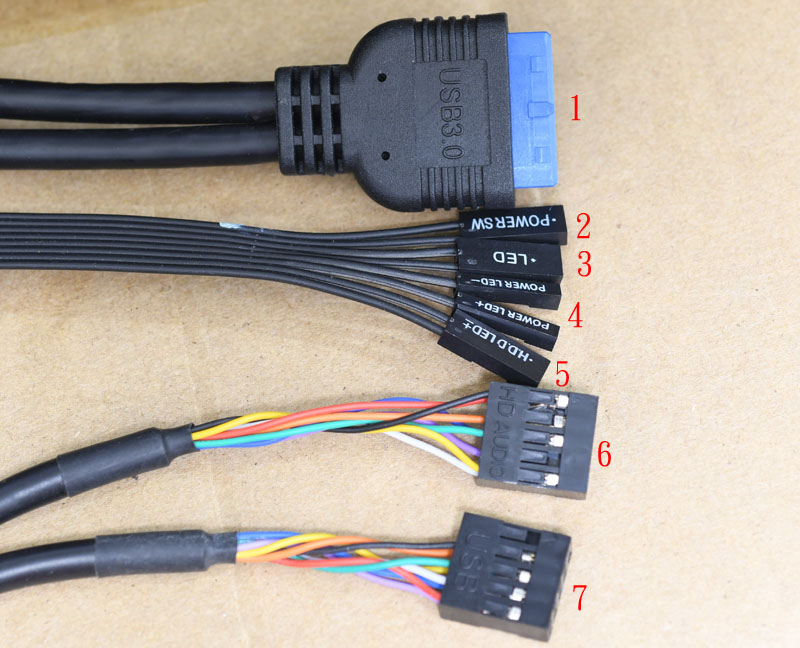

▼機殼與主機板連接線組,1為USB3.1 Gen1 Type-A內接接頭,2為電源開關,3為燈光開關,4為電源指示燈,5為硬碟指示燈,6為耳機麥克風插座連接線,7為USB2.0 Type-A內接接頭

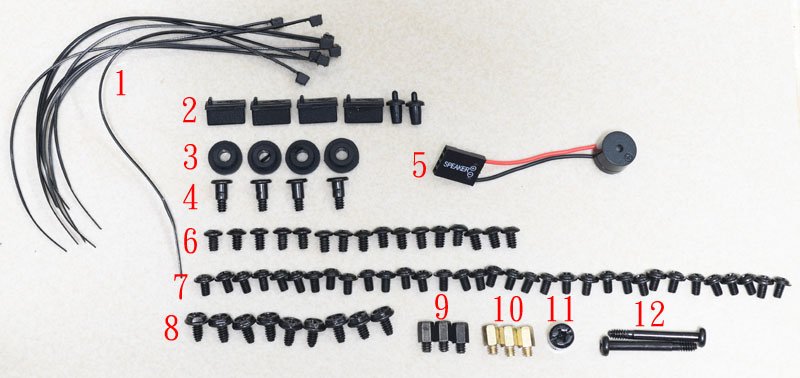

▼配件包內有塑膠束帶(1)、頂部I/O埠橡膠防塵塞(2)、3.5吋硬碟橡膠墊圈(3)、3.5吋硬碟橡膠墊圈螺絲(4)、蜂鳴器(5)、3.5吋硬碟螺絲(6)、2.5吋SSD/主機板銅柱螺絲(7)、電源/介面卡螺絲(8)、主機板銅柱(9)、顯卡垂直轉接用PCIE延長線用銅柱(10)、銅柱拆裝套筒(11)、電源安裝區網狀隔板風扇安裝用長螺絲(12)


▼頂部I/O埠橡膠防塵塞安裝示意圖


▼ARGB燈光控制板燈效模式示範:

優點:
1.左側強化玻璃側板為無開孔設計,並具備金屬支架,增加防護性
2.內建燈光控制板,除提供12類共50種的基本ARGB燈效外,也可與支援ARGB的主機板連動控制
3.前方/上方/電源安裝區網狀隔板/下方/後方均有安裝風扇的位置,提供充足風扇安裝空間,前方水冷排尺寸可裝到360mm,上方水冷排尺寸可裝到280mm
4.頂部I/O埠同時提供USB2.0及USB3.1 Type-A插座
5.底板上可拆卸式固定架可安裝2顆2.5吋SSD或1顆3.5吋硬碟
6.3.5吋/2.5吋兩用硬碟架可視需求調整位置或拆除,也可直接裝上3.5吋硬碟,都不裝時可以裝一個120mm風扇
7.前方/上方採磁吸式過濾網,拆裝與清潔都很方便

可改進的點:
1.下方嵌入式過濾網不易拆裝
2.強化玻璃邊緣與金屬支架邊緣切齊,取放時仍需要注意避免直接撞擊玻璃部分
3.部分3.5吋/2.5吋安裝位置不利於使用直角SATA接頭
4.風扇安裝位置雖然很多,但只有隨附一顆120mm ARGB風扇

報告完畢,謝謝收看
