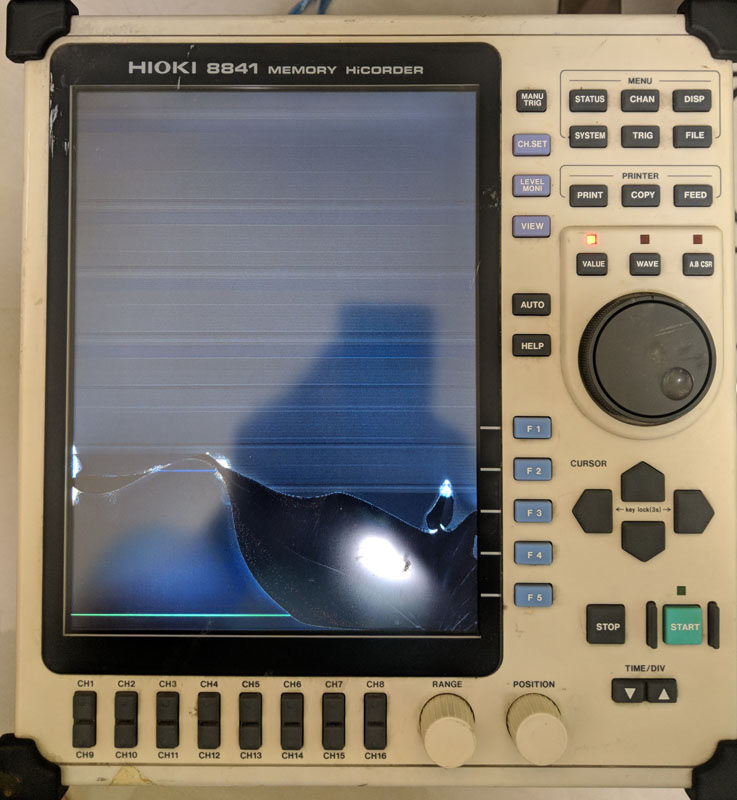

收到一部面板遭到撞擊破裂的HIOKI 8841 MEMORY HiCORDER


分解,拆下正面外殼,就可以看到液晶面板,將正面左上角背光燈管線路接頭拆下,鬆開面板四個固定螺絲,就可取下面板

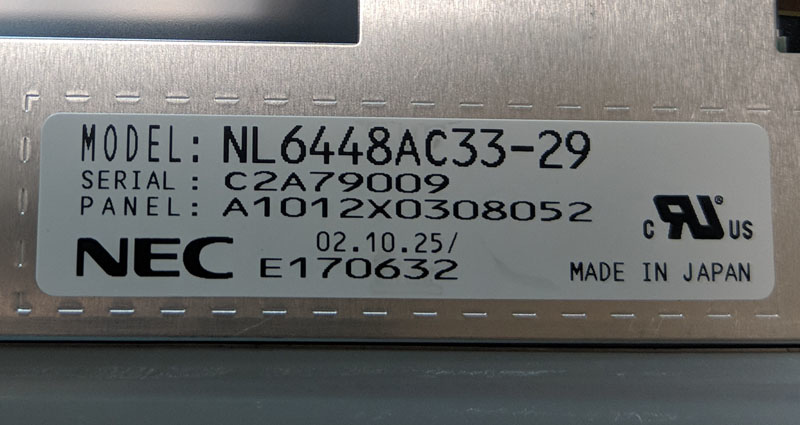

取下的面板,後面有型號標籤

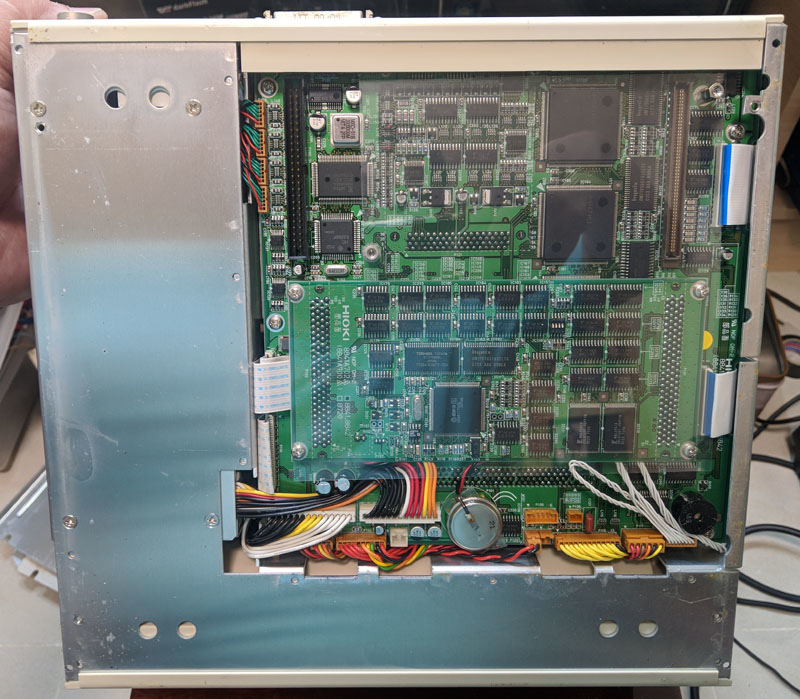

背後外殼打開可以看到主機板

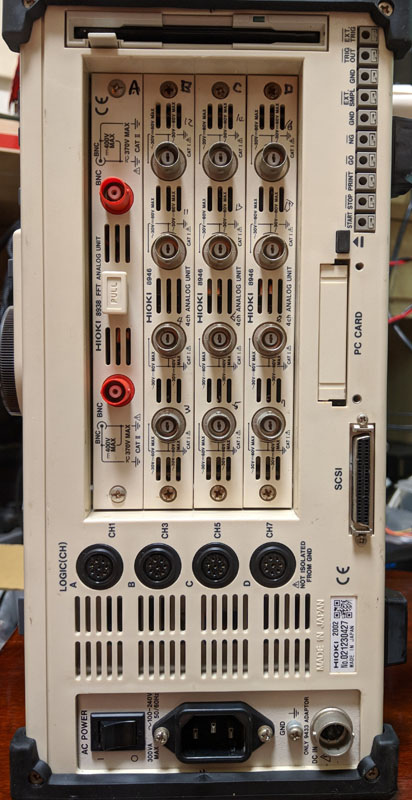

8841側面,最上面有3.5吋1.44MB磁碟機,磁碟機下方有四個擴充槽,裡面插了四張測量卡,擴充槽右方是外部控制接點(上)、Type-III PC卡插槽(中)、50pin SCSI介面(下),擴充槽下方有四個邏輯探針模組用輸入埠,最下面是散熱孔、總開關、交流輸入插座、接地鎖點及直流輸入插座

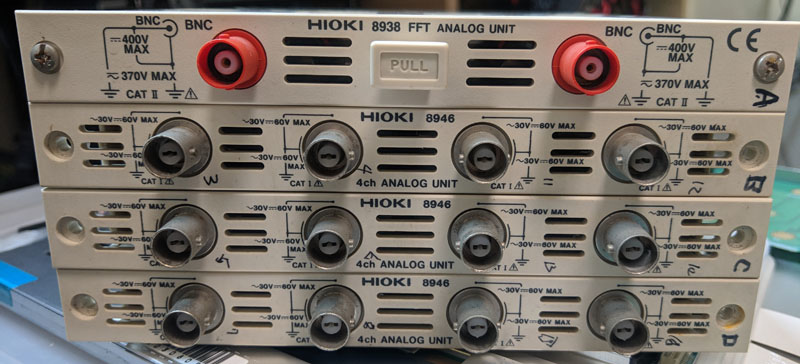

四張測量卡,分別是一張8938 FFT雙通道類比卡、三張8946四通道類比卡
8938 FFT雙通道類比卡可以支援最高DC400V輸入,對地最大電壓為AC/DC 370V,通道間彼此隔離,並內建反鋸齒濾波器
8946四通道類比卡可以支援最高DC60V或AC30V輸入,對地最大電壓為DC60V或AC30V,通道間彼此隔離


8841也內建熱感應紙印表機,可以即時印出波形/數據等資料

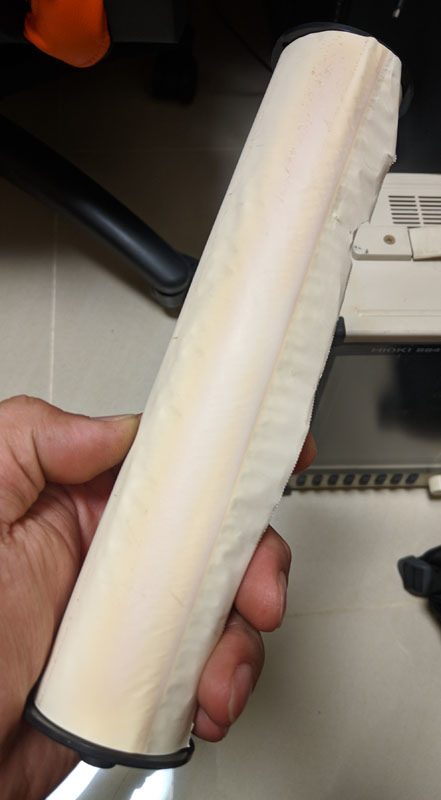

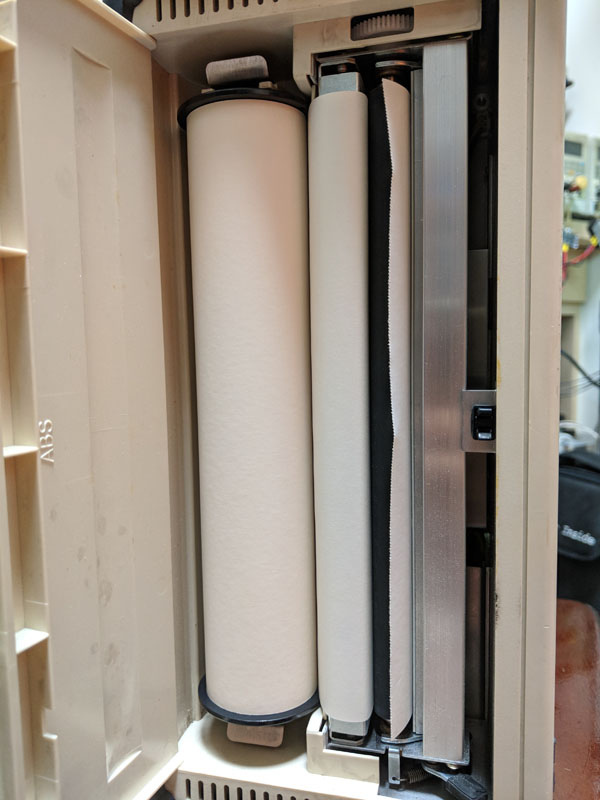

熱感應紙

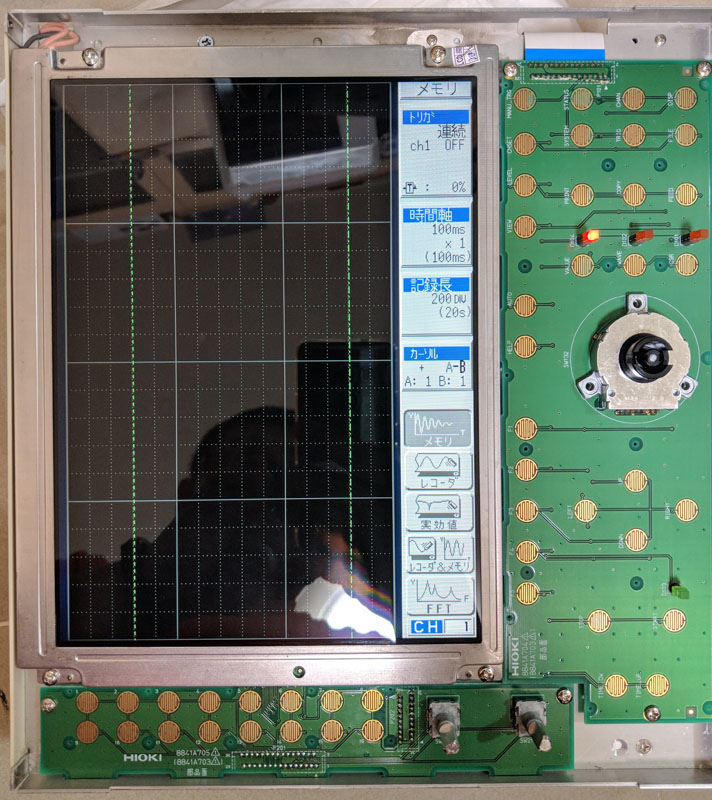

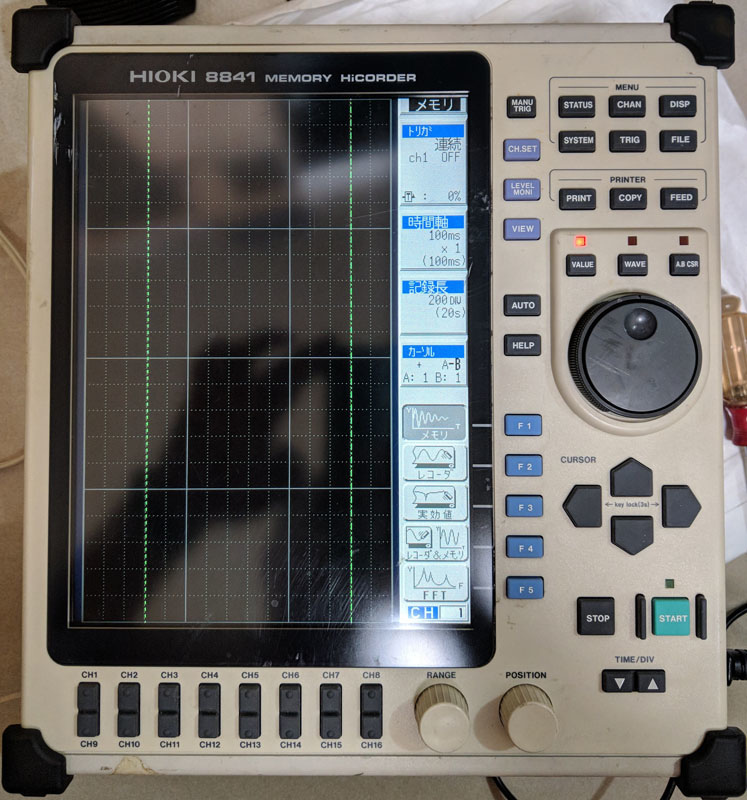

很幸運在零件備料區找到同款式型號面板,裝上後測試已經可以正常顯示,內部語言設定為日文,表示這部機器應該是從日本回收回來的

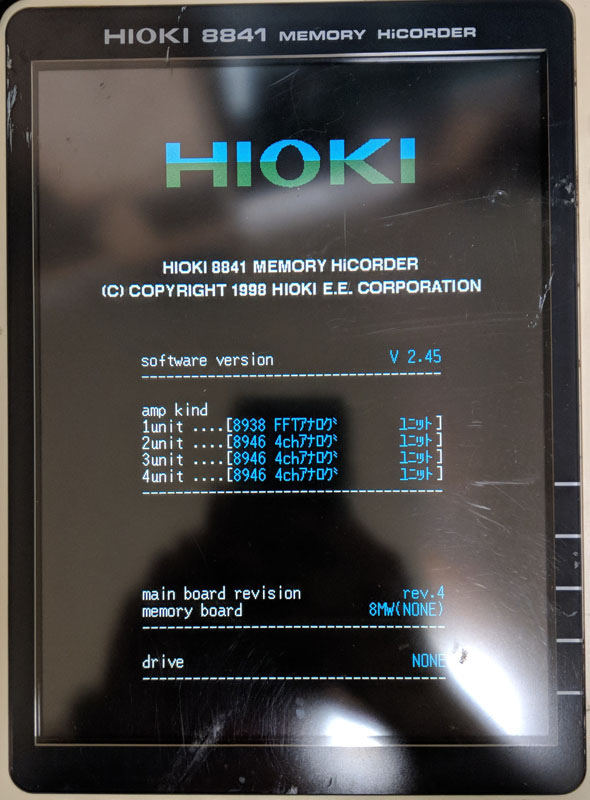

開機資訊顯示,會顯示軟體版本、插入測量卡型號名稱、主機板版本、內建記憶體容量、外接裝置


裝回去前先將正面外殼、按鍵、旋鈕都清洗過,去除卡在縫隙裡面的髒污

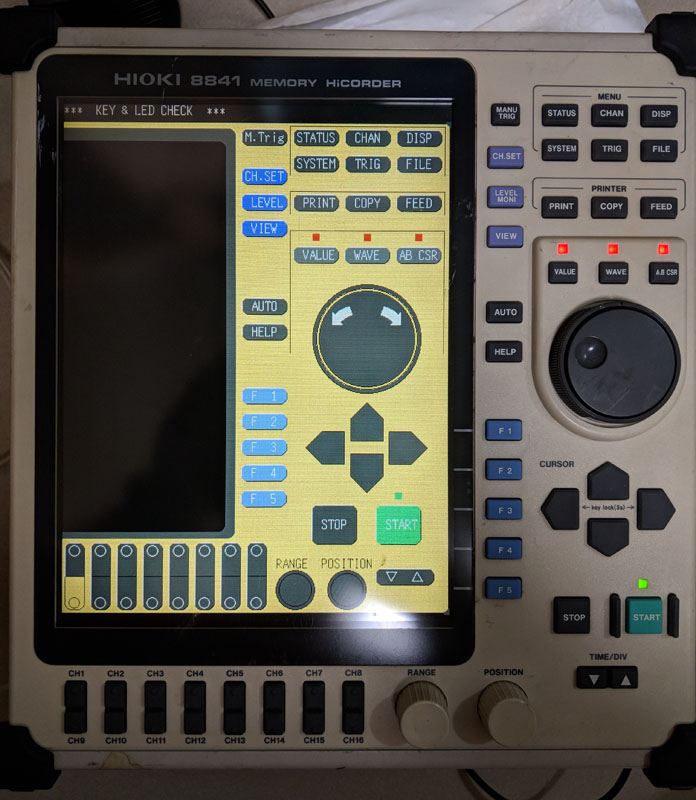

切換成英文顯示,使用內建自我測試檢測按鍵及指示燈功能是否正常


使用內建自我測試檢測內部ROM、RAM、定址匯流排是否正常,顯示OK表示均通過測試


使用內建自我測試檢測內建熱感應紙印表機

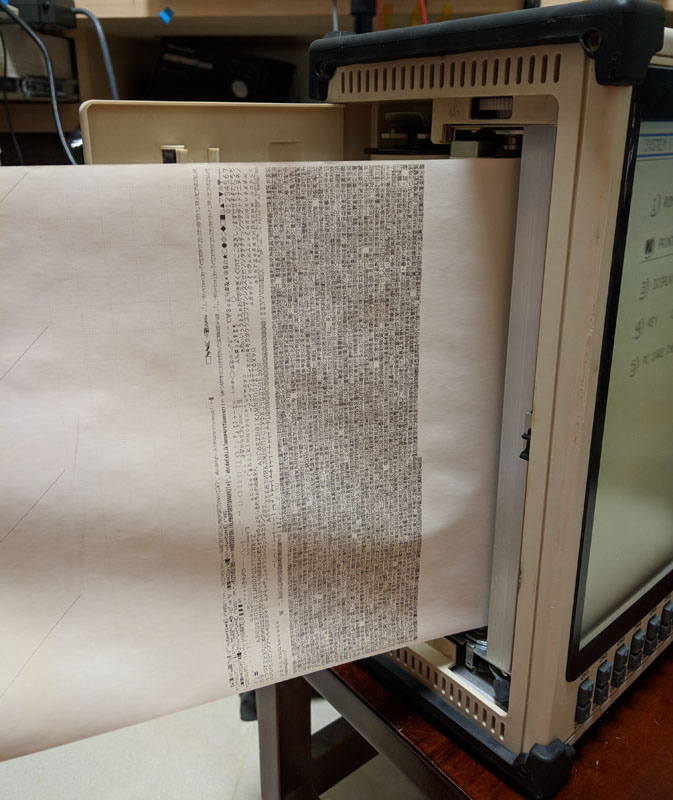

熱感應紙印表機列印結果,右邊密密麻麻的是主機內建的所有字元與日文漢字

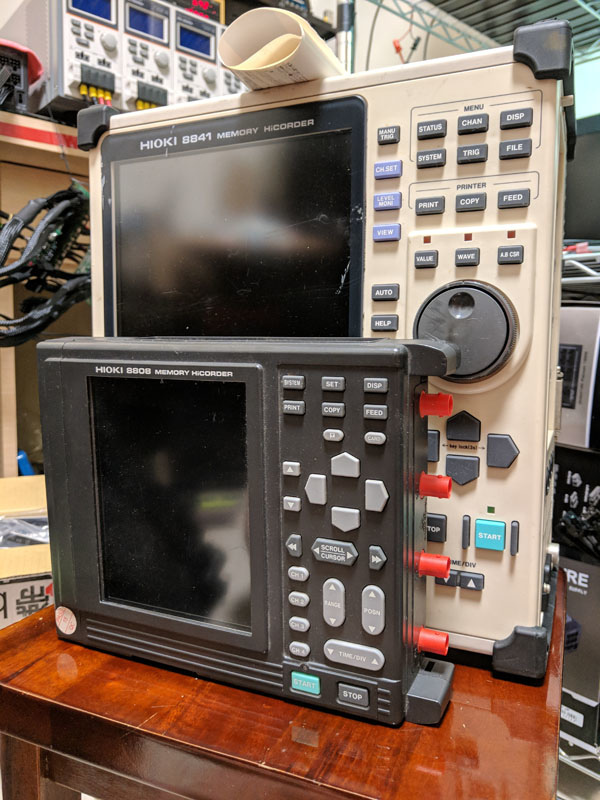

與之前同樣因螢幕故障而修好的HIOKI 8808合照

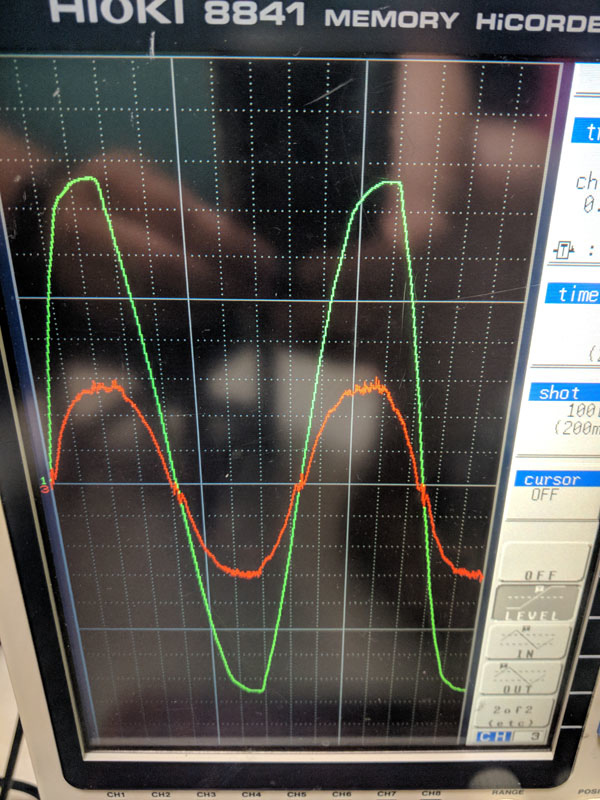

用HIOKI 8841擷取電源供應器的交流輸入電壓及電流波形


原本手上用的HIOKI 8808有用一張創見512MB CF卡,搭配一個CF轉PCMCIA卡套,但用在HIOKI 8841上發生可以格式化/新增刪除資料夾,卻無法讀寫(寫入後機器就當機),於是上網購買一些中古的CF卡回來測試,買了六張中古卡,其中一張創見1GB CF卡與之前8808用的同款式512MB發生一樣無法正常讀寫的狀況,照片右邊另外五張不同品牌的128M/256M/512M/1GB都可以在8841及8808上使用,所以8841記憶卡相容性比起8808要差一點


結論:
1.備料一直放下去,總會有用到的一天(微笑)
2.老人挑食,老機挑卡,同樣的問題也會發生在其他用CF/PC卡儲存資料的設備上(例如CNC)

報告完畢,謝謝收看
