POWZAN CA-S500機殼特色:
●左側/前方/右側部分區域安裝強化玻璃,可從左側及正面透視機殼內部空間,展示風扇及配件燈效
●內建ARGB燈光控制板,可連接隨附的3顆120mm ARGB風扇,並由頂部按鈕切換燈效,也能與支援ARGB主機板連動控制
●頂置式I/O面板提供2個USB3.1 Gen1 Type-A
●上方配置磁吸式過濾網,方便拆裝清潔
●3.5吋/2.5吋兩用抽取式硬碟架,可安裝2顆3.5吋硬碟或2顆2.5吋SSD
●底板上的可拆卸式固定架,可安裝2顆2.5吋SSD或1顆3.5吋硬碟



POWZAN CA-S500機殼規格:
本體尺寸:215x490x470mm
本體重量:7公斤
本體顏色:黑色
可安裝主機板種類:ATX、Micro ATX、ITX
前置I/O埠:2個USB3.1 Gen1 Type-A、耳機、麥克風
抽取式硬碟架可安裝數量:2個3.5吋或2個2.5吋
拆卸式固定架可安裝數量:1個3.5吋或2個2.5吋
標準擴充槽:7個
前方風扇:3個120mm(隨附2個120mm ARGB風扇)
上方風扇:3個120mm或2個140mm
後方風扇:1個120mm(隨附1個120mm ARGB風扇)
過濾網:上方磁吸式過濾網,電源供應器進氣嵌入式過濾網
底板背部整線空間:最寬32mm
可安裝CPU散熱器高度:最大158mm
可安裝顯卡長度:最大350mm
前方可安裝水冷排:最大360mm(加上風扇厚度需在60mm以內)
上方可安裝水冷排:最大240mm
後方可安裝水冷排:最大120mm
風扇轉速:1500rpm±10%
風扇風量:45CFM
風扇噪音:最大26dBA
風扇軸承:液壓軸承
保固:1年

▼此外箱側面有商標、產品名稱、外觀單線圖、網址、強化玻璃警告標誌


▼外箱兩側有商標、產品名稱、產品規格表、外觀單線圖、代理商資訊、產地、條碼


▼外箱頂部有小心取放警告、商標、產品名稱、網址

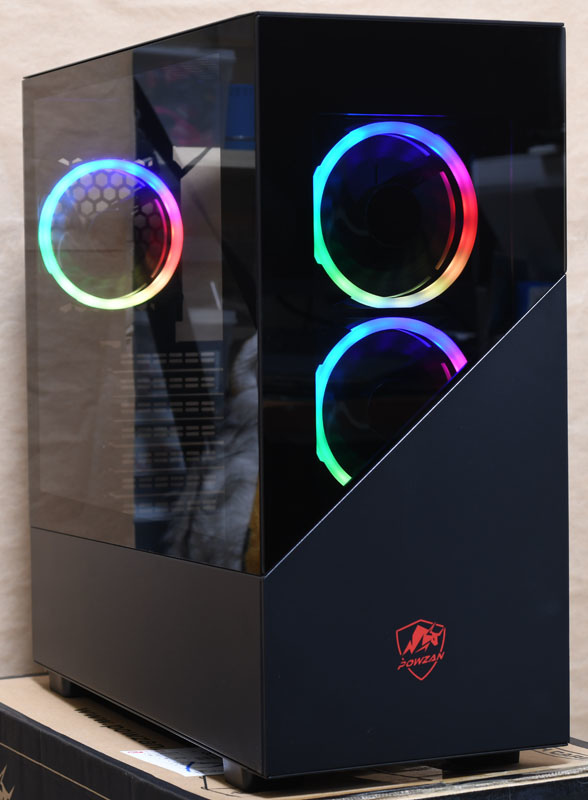

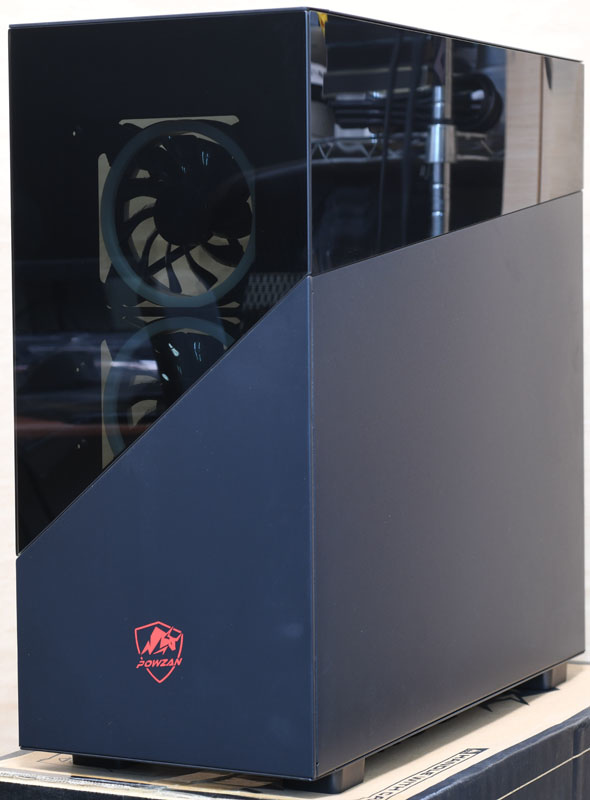

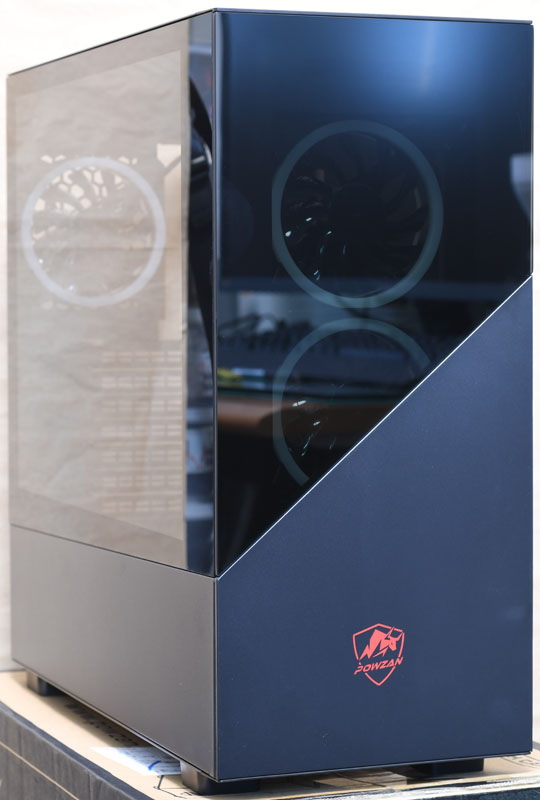

▼POWZAN CA-S500採全黑配色,正面與左側側板均配置透明強化玻璃,可以看到機殼內部空間


▼本體右側側板亦配置裝飾用不透明強化玻璃

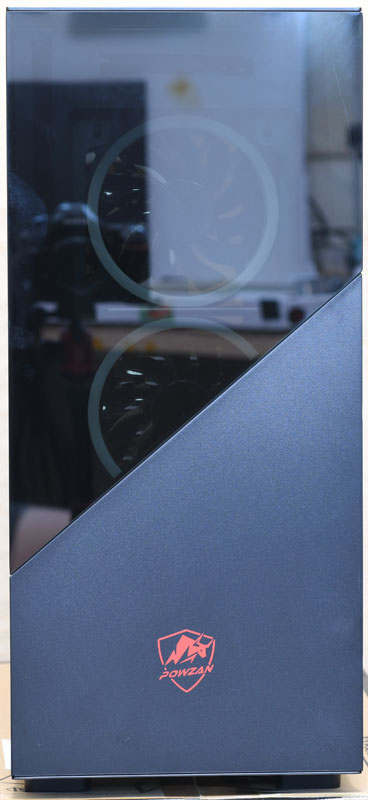

▼正面面板上方有透明強化玻璃,可看到內部風扇,下方有商標


▼機殼上方可以安裝3個120mm或2個140mm風扇,水冷排最大可以裝到240mm,風扇安裝螺絲孔全部都是圓孔,並配置磁吸式過濾網

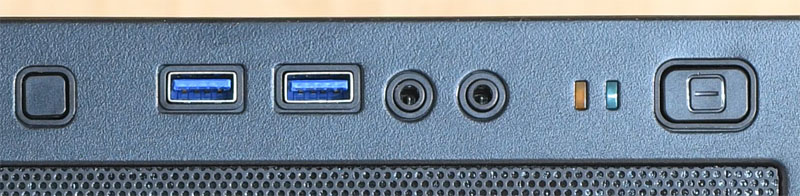

▼頂部縱置式I/O埠、按鈕與指示燈,由上至下分別是LED模式按鈕、2組USB3.1 Gen1 Type-A、耳機/麥克風3.5mm插座、硬碟/電源指示燈、電源按鈕

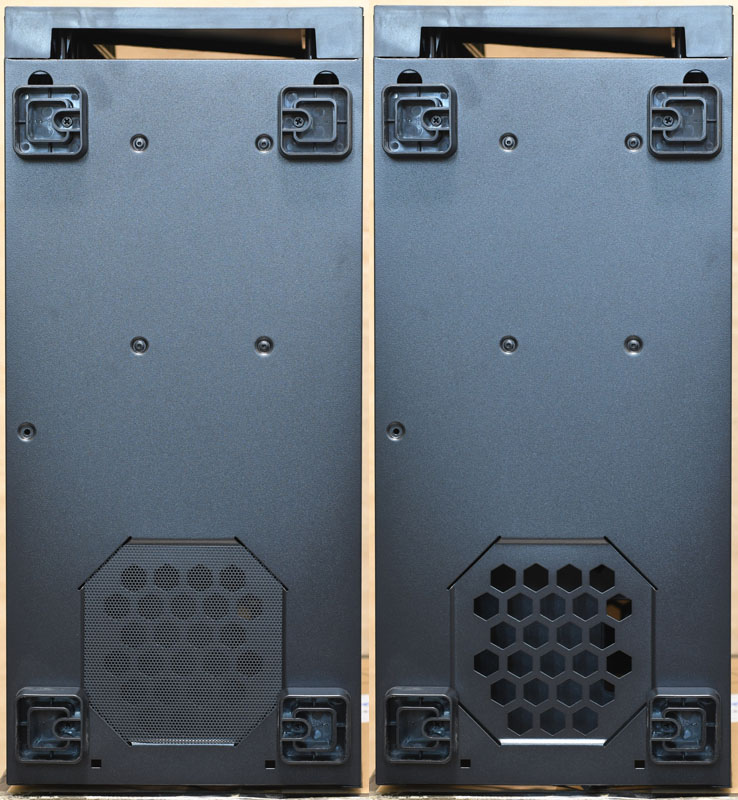

▼機殼底部有塑膠腳座,電源供應器進氣口配置嵌入式過濾網

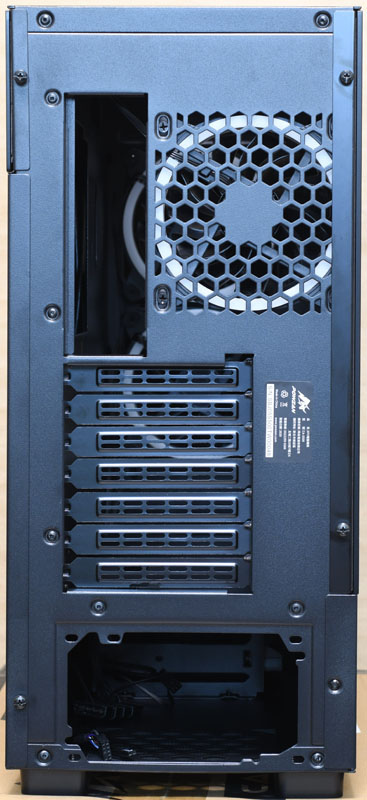

▼機殼後方可以安裝1個120mm風扇,水冷排最大可以裝到120mm,風扇螺絲孔為橢圓形,下方電源安裝處具備正/反安裝方向螺絲鎖點

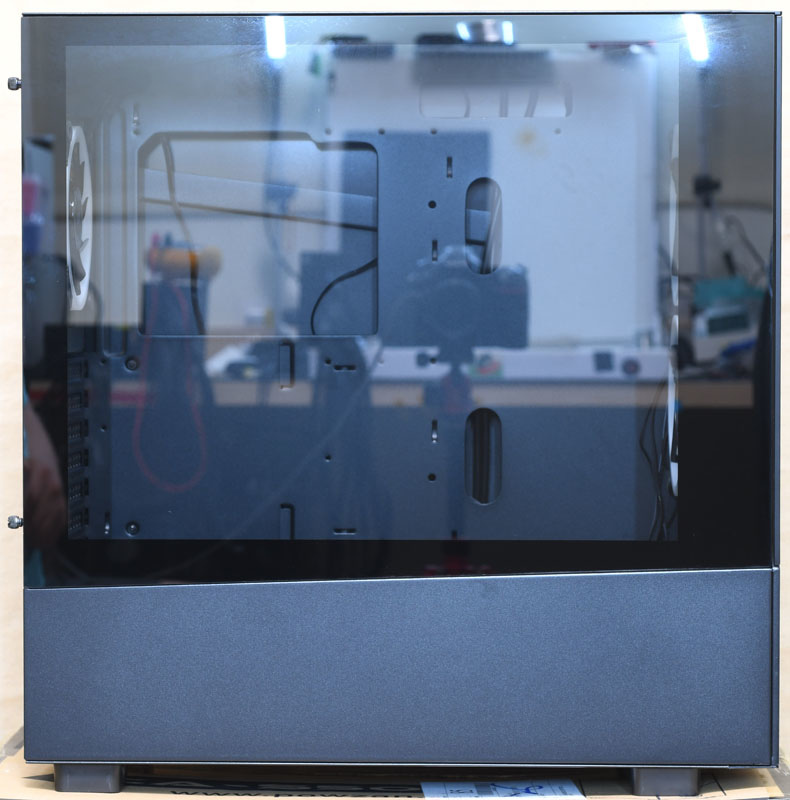

▼左側配置強化玻璃透明側板,可直接看到上半部主機板/介面卡安裝區

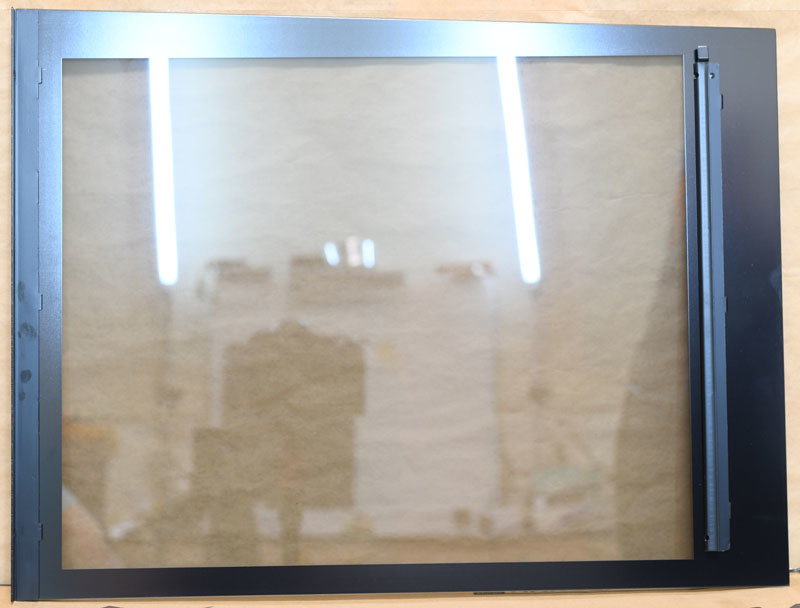

▼強化玻璃側板只有一邊有金屬支架,另外三個邊為裸露,取放時要避免撞擊

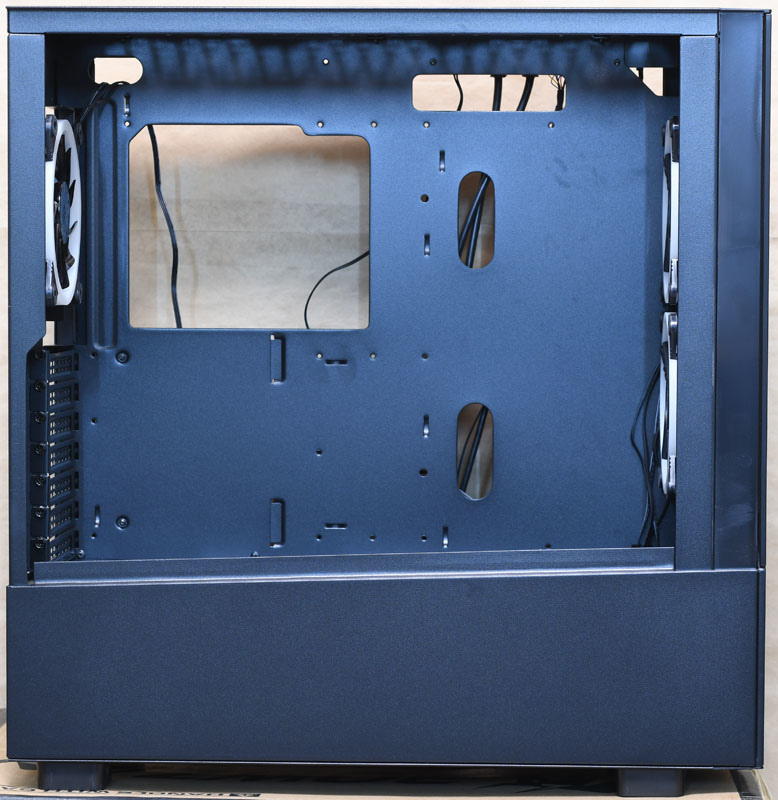

▼機殼左側面結構,下方電源安裝區與主機板/介面卡安裝區採完全隔離設計

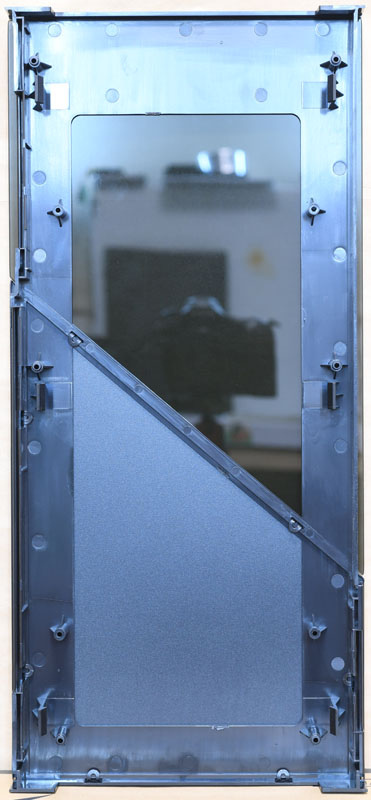

▼正面面板背面圖,主要進氣口為上下短邊處的開口,未配置進氣過濾網


▼機殼前方可以安裝3個120mm風扇,並已預先安裝2個120mm ARGB風扇,水冷排最大可以裝到360mm(加上風扇厚度需在60mm以內)

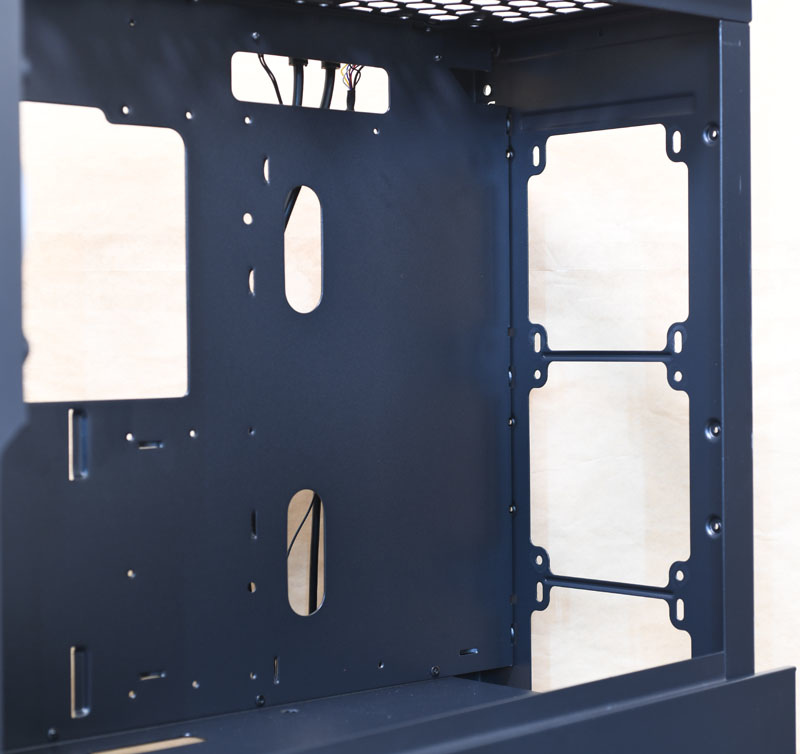

▼從機殼內部看前方風扇安裝位置,上/下風扇螺絲孔為橢圓形,中間風扇螺絲孔為圓形

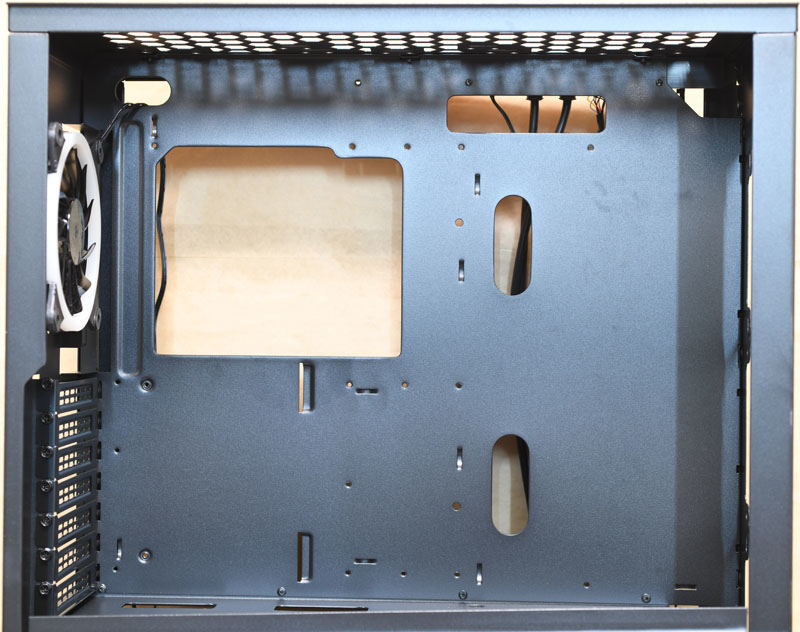

▼主機板安裝底板上方鏤空,方便拆裝CPU散熱器背板,底板左上/右上/前方與電源安裝區隔板設有穿線用開孔

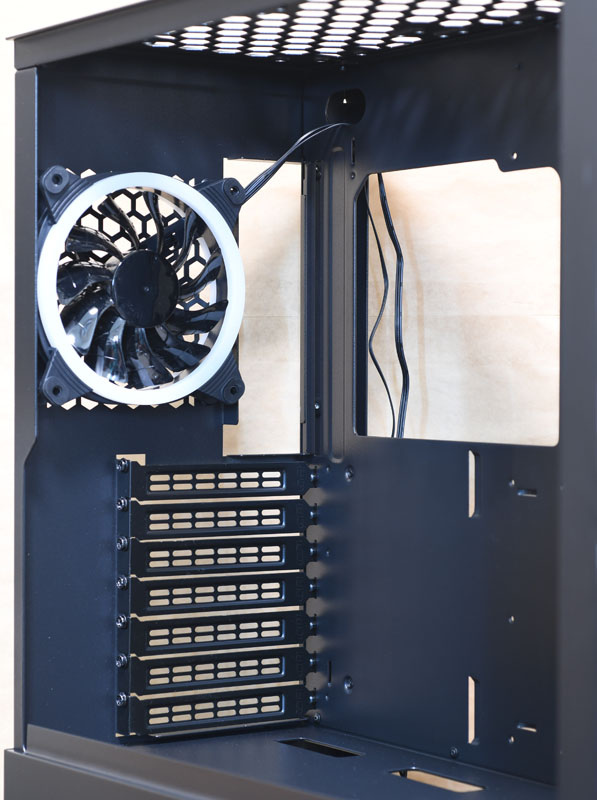

▼主機板I/O埠檔板安裝處邊緣設置開口,使檔板更容易拆裝,七個擴充槽之間採無支架設計,可安裝顯卡垂直安裝轉接架,每個槽均安裝可重複使用的擴充槽擋板

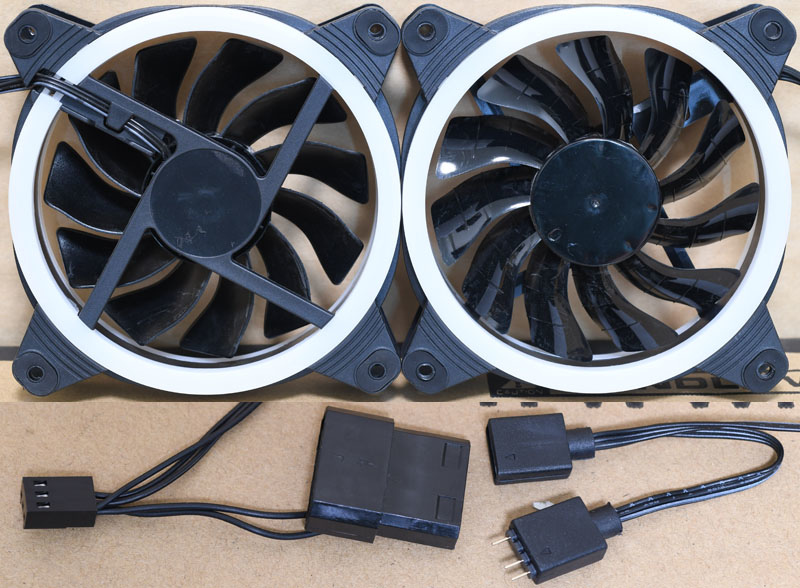

▼隨附3顆120mm ARGB風扇,鎖點處有防震墊,風扇電源線路為3pin/大4P兩用;ARGB公頭與母頭各一,可用於串接,公頭有附上保護套(圖中已取下)


▼風扇外框設置兩層光圈

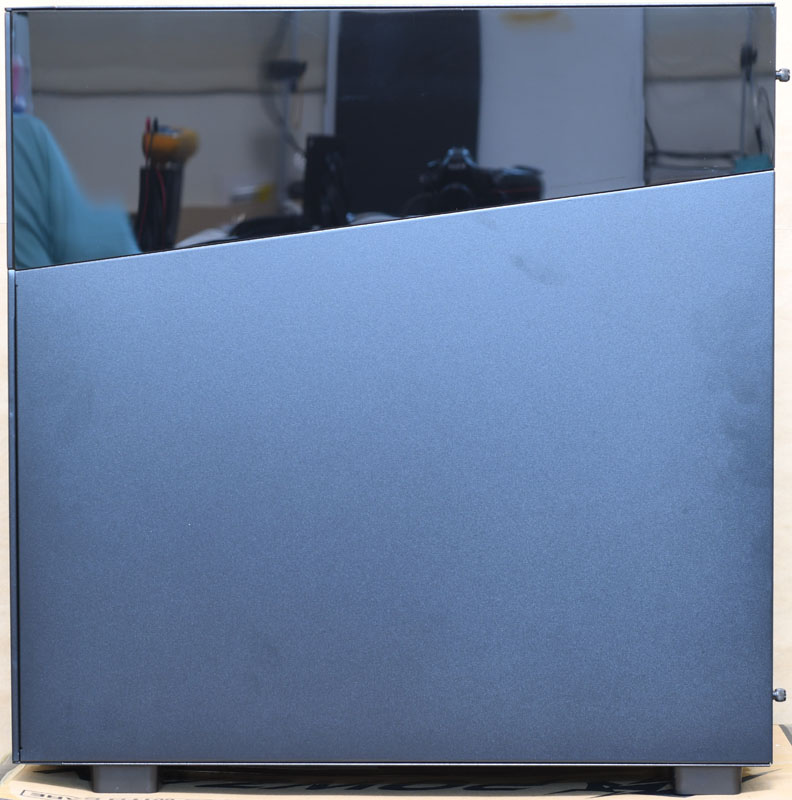

▼本體右側側板配置一片裝飾用不透明強化玻璃


▼右側側板內側上方依照強化玻璃外型進行加工,使強化玻璃與側板兩者之間無高低落差

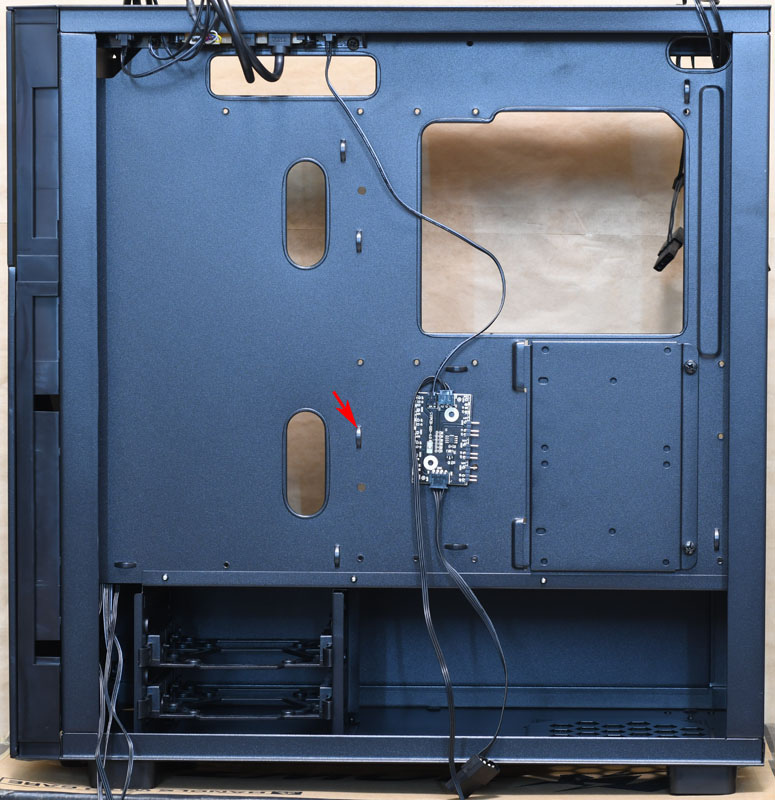

▼機殼右側面結構,底板設置數個整線束帶固定點(如箭頭處拱橋狀凸起)

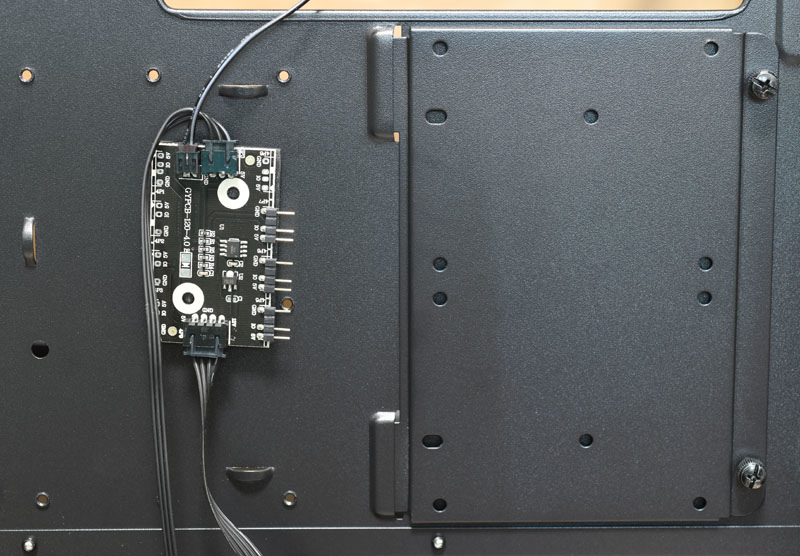

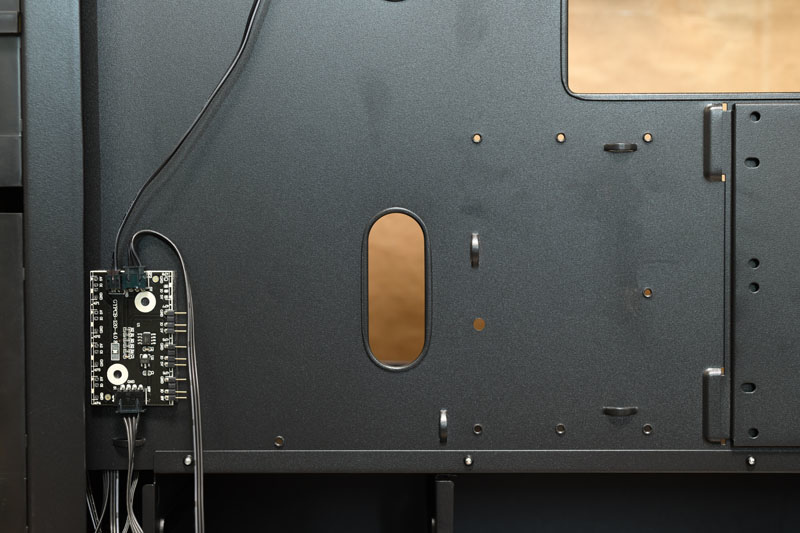

▼右下方燈光控制板用泡棉雙面膠貼在底板上,可拆卸式固定架使用手轉螺絲固定

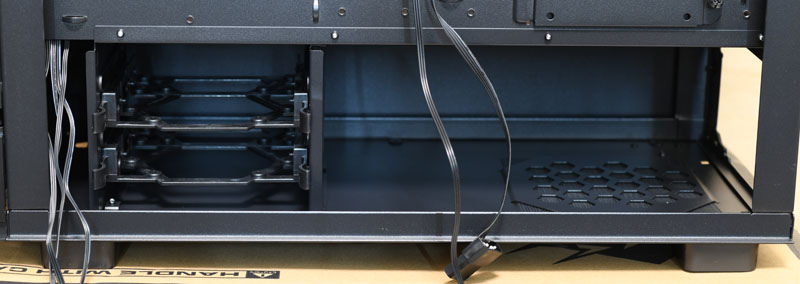

▼下方電源安裝空間前方的硬碟抽取架外框無法拆卸與移動

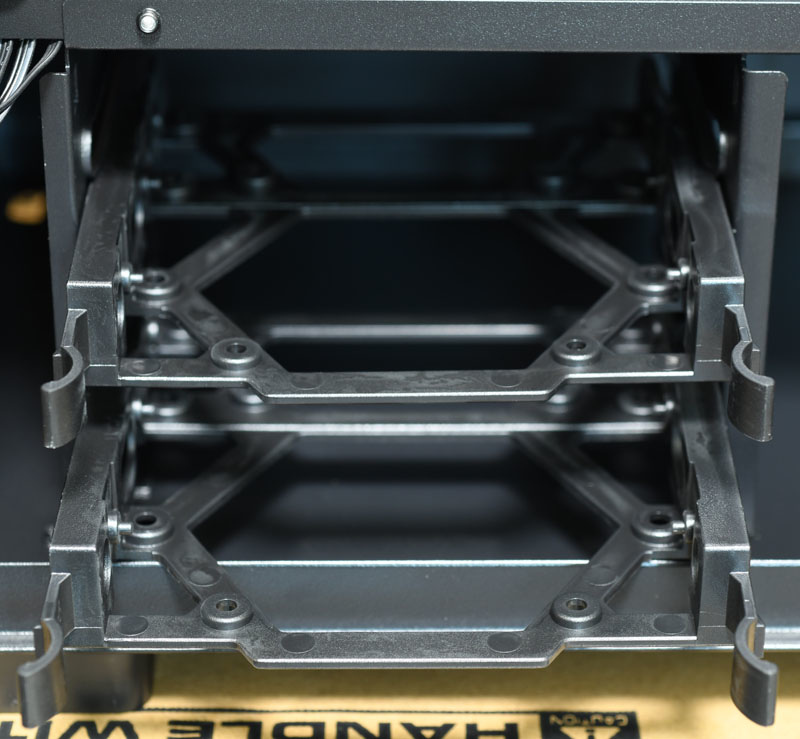

▼外框內含兩個2.5吋/3.5吋兩用抽取架


▼每個2.5吋/3.5吋兩用抽取架上有3.5吋硬碟鎖點(標示1)及2.5吋SSD鎖點(標示2),亦可使用抽取架兩側凸起處(箭頭處)採免螺絲方式固定3.5吋硬碟

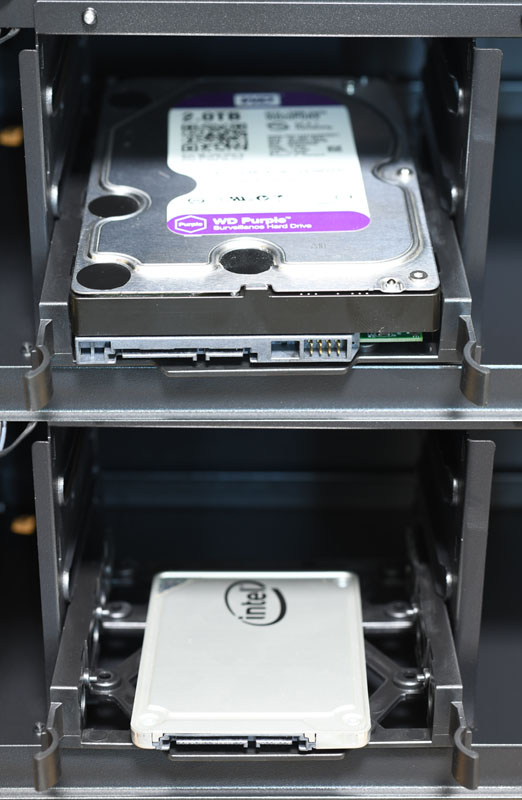

▼兩用抽取架安裝3.5吋硬碟/2.5吋SSD示意圖


▼ARGB燈光控制板,可連接3組ARGB燈效裝置,燈效裝置的ARGB母座可直接插在控制板上的3PIN插針,透過頂部開關切換內建ARGB燈效,也可與支援ARGB的主機板連動控制


▼控制板使用大4P接頭供電,本身也接出一個ARGB母座,可用來連接支援ARGB的主機板,達到連動燈效控制

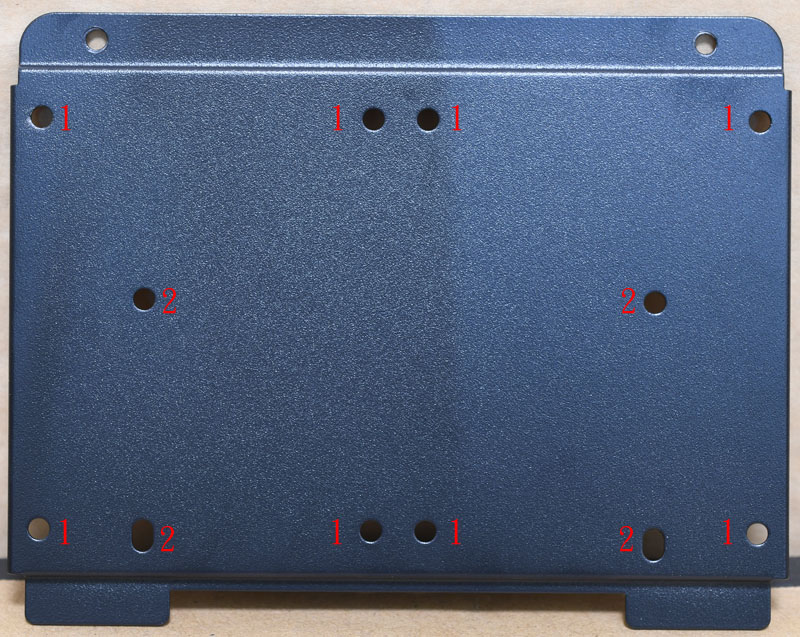

▼鬆開手轉螺絲,就可以取下背板上的可拆卸式固定架,上有2.5吋SSD鎖點(標示1)及3.5吋硬碟鎖點(標示2)

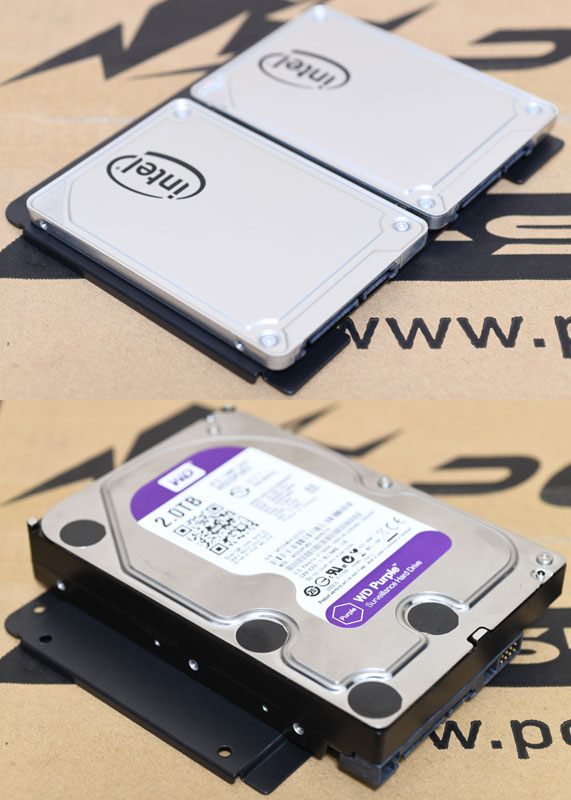

▼固定架安裝2顆2.5吋SSD或1顆3.5吋硬碟示意圖

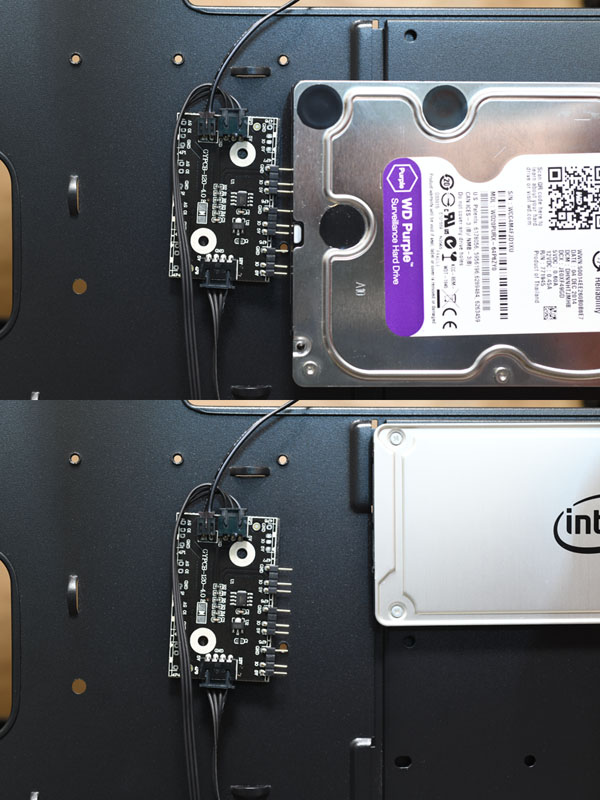

▼但是固定架裝回底板後,安裝3.5吋硬碟時SATA接頭處會與燈光控制板產生衝突,安裝2.5吋SSD時預留空間略大一點


▼不過因為燈光控制板使用泡棉雙面膠固定,若可以完整撕起來,可以考慮將控制板換個比較好配線/整線的位置

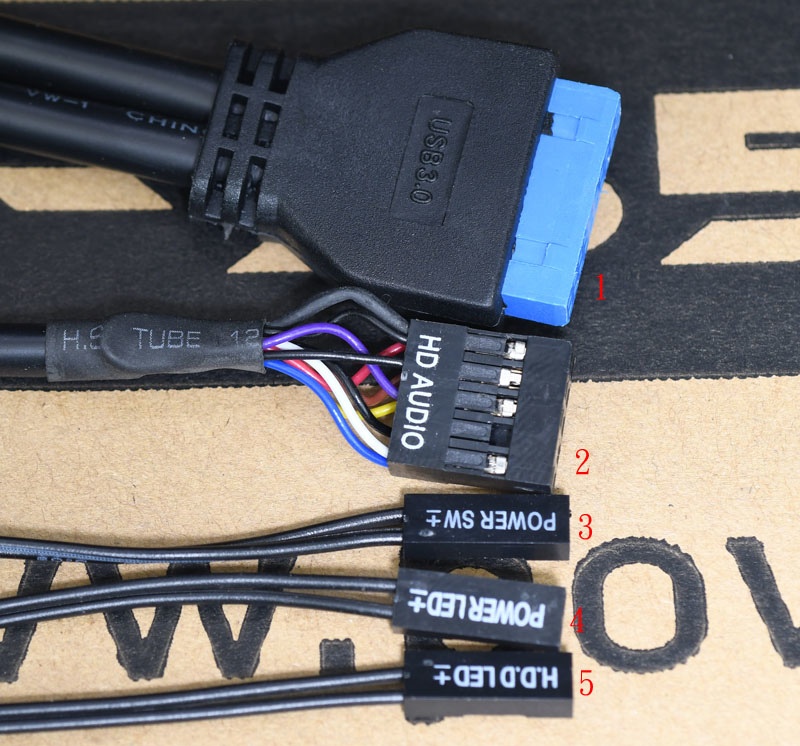

▼機殼與主機板連接線組,1為USB3.1 Gen1 Type-A內接接頭,2為耳機麥克風插座連接線,3為電源開關,4為電源指示燈,5為硬碟指示燈

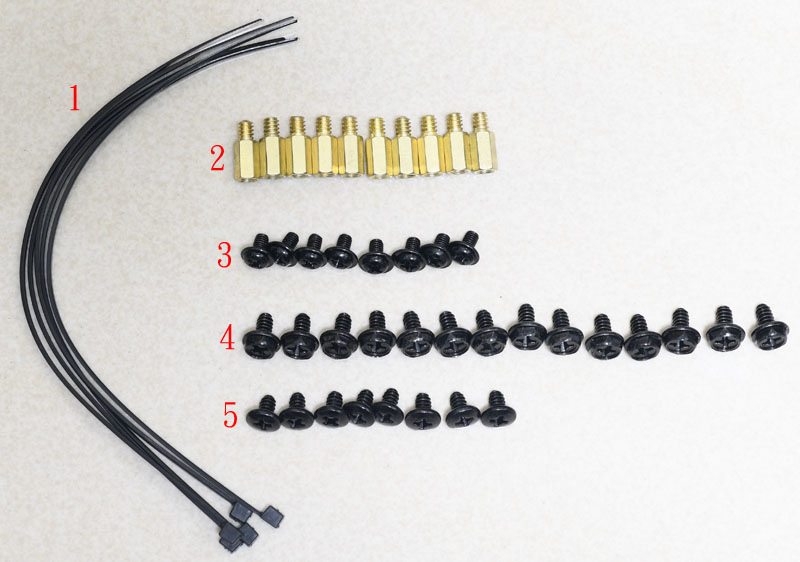

▼配件包內有塑膠束帶(1)、主機板銅柱(2)、2.5吋SSD螺絲(3)、電源/主機板銅柱螺絲(4)、3.5吋硬碟螺絲(5)

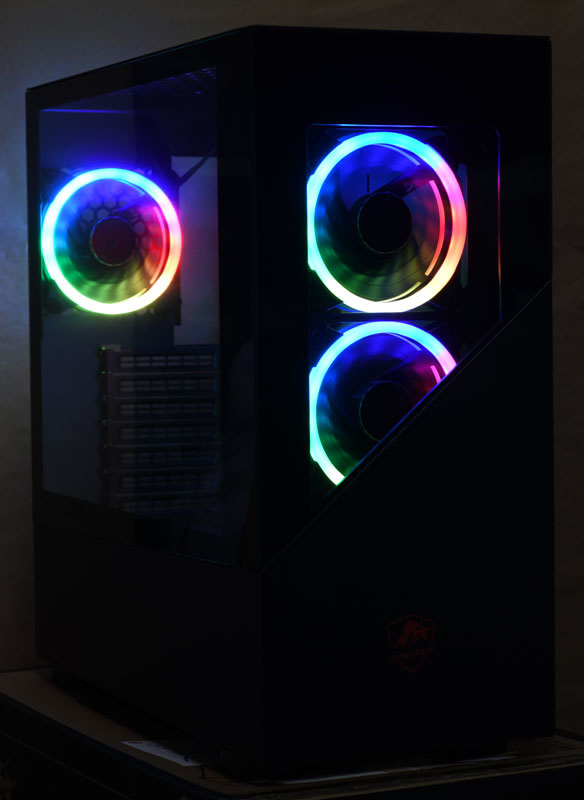

▼從正面看RGB風扇點亮示意圖(開燈)


▼從正面看RGB風扇點亮示意圖(關燈)

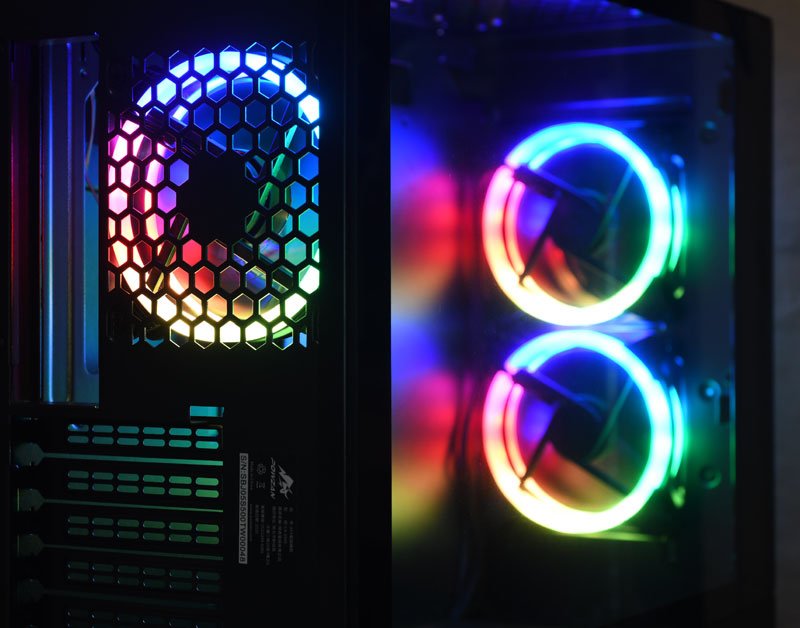

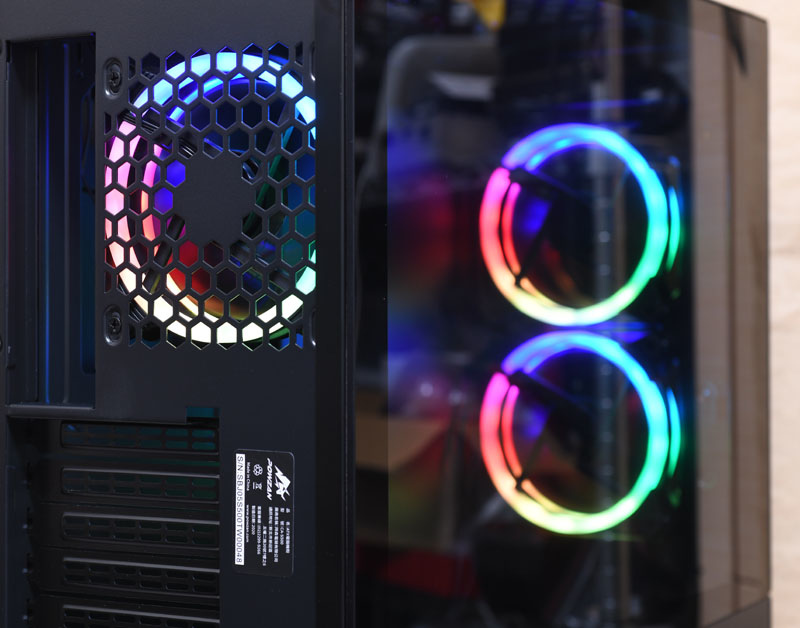

▼從後面看RGB風扇點亮示意圖(開燈)


▼從後面看RGB風扇點亮示意圖(關燈)


▼ARGB燈光控制板燈效模式示範:\


優點:
1.左側/前方/右側部分區域安裝強化玻璃,可從左側及正面透視機殼內部空間,展示風扇及配件燈效
2.內建ARGB燈光控制板,可連接隨附的3顆120mm ARGB風扇,並由頂部按鈕切換燈效,也能與支援ARGB主機板連動控制
3.上方配置磁吸式過濾網,方便拆裝清潔
4.3.5吋/2.5吋兩用抽取式硬碟架,可安裝2顆3.5吋硬碟或2顆2.5吋SSD
5.底板上可拆卸式固定架可安裝2顆2.5吋SSD或1顆3.5吋硬碟

缺點:
1.未配置進氣過濾網,下方電源供應器進氣嵌入式過濾網不易拆裝
2.左側側版強化玻璃有三個邊緣.裸露,取放時需要注意避免撞擊
3.大部分風扇螺絲孔都是圓孔,少部分為橢圓孔,不易調整風扇/冷排安裝位置
4.出廠時燈光控制板黏貼位置不當,底板固定架安裝3.5吋硬碟時會發生衝突
5.底板固定架3.5吋/2.5吋安裝位置不利於使用直角SATA接頭

報告完畢,謝謝收看
