特色:
●AM4插槽,支援第三代AMD Ryzen CPU及未來的AMD Ryzen APU
●14相數位電源位設計,每相配置連續電流達50A的Dr. MOS及60A高效電感
●4支DDR4 DIMM插槽,雙通道配置,最高支援DDR4-4733+(超頻模式)與128G記憶體容量
●擴充槽提供1個PCIe 4.0 x16,1個PCIe 3.0 x16,2個PCIe 3.0 x1,1個M.2 WiFi/BT模組擴充槽
●具備HDMI及DisplayPort顯示輸出埠(需使用具備內顯的Ryzen APU)
●支援AMD CrossFireX
●Realtek ALC1220 7.1聲道高傳真音源編碼解碼器,支援Nahimic Audio
●儲存裝置擴充提供6個SATA3,1個PCIe 4.0 x4 Hyper M.2,1個PCIe 3.0 x2/SATA3 M.2
●USB連接埠提供2個10Gbps USB3.2 Gen2(後置Type C+A),5個5Gbps USB3.2 Gen1(2個前置Type-A,2個後置Type-A,1個前置Type-C)
●Realtek Dragon 2.5GbE網卡

▼包裝盒正面,左上有造型格紋,右上有商標,中間右側有名稱及標誌,左下有RYZEN、支援三代桌上型RYZEN、POLYCHROME SYNC、HDMI圖示,右下有AM4、B550、支援PCIe Gen4字樣


▼包裝盒背面,有外觀圖、I/O埠說明、規格表、各部分特色簡介


▼包裝盒側面有商標、名稱、標誌、RYZEN圖示、AM4及B550字樣,主機板產地為越南


▼內部黑色紙盒有ASRock商標


▼隨附配件,有說明書、設定指南、貼紙、魔鬼氈整線帶、M.2螺絲*3、M.2銅柱*2、SATA信號線*2、軟體光碟


▼B550 STEEL LEGEND採用消光黑PCB,搭配白/灰造型格紋、銀/白/灰三色M.2 ARMOR散熱片及I/O裝甲。因為B550晶片組發熱量降低,所以採用被動式散熱設計。左下角除錯指示燈為兩個七段LED,比起傳統除錯燈,可顯示的故障碼大幅增加,提高偵錯準確度


▼主機板背面,高密度編織玻璃纖維PCB板能有效減小PCB板縫隙以保護主機板免於濕氣的傷害,內層使用2盎司(2oz)銅箔,確保電性及溫度表現優良。CPU散熱器托架底板為金屬製,ASRock彈性化I/O擋板底座採用活動式固定,預留彈性調整空間,可對應機殼公差,準確貼合


▼後方I/O檔板處也有造型格紋裝飾,由左上至右下分別是Display Port 1.4、HDMI 2.1、PS/2鍵盤滑鼠埠、2個USB3.2 Gen1 Type-A(USB3_12)、2個USB 2.0 Type-A(USB_12)、USB3.2 Gen2 Type-A(USB31_TA_1)、USB3.2 Gen2 Type-C(USB31_TC_1)、帶指示燈的藍色2.5GbE RJ-45、2個USB 2.0 Type-A(USB_34)、中央/低音聲道插孔、後左/後右聲道插孔、SPDIF光纖輸出、Line-in插孔、前左/前右聲道插孔、麥克風插孔。全部USB/音源/網路埠均具備ASRock全防護設計,15μ鍍金音訊插孔,USB_34支援超穩定輸出(但不支援ACPI喚醒功能)


▼AM4插槽右側/上方的大型鋁合金散熱片提供優良散熱能力,降低Dr. MOS及電感溫度,提高系統運作穩定可靠性。最上層的I/O裝甲覆蓋在後方I/O埠上方,可保護附近區域元件,裝甲內設有RGB燈光,除了可照明上面隱藏的”S”標誌外,也會照射下面散熱片的”B550 STEEL LEGEND”字樣


▼從側面看可看到散熱片及I/O裝甲有一定高度,CPU供電用12V 4pin及8pin插座設置在兩個散熱片之間的空間


▼主機板提供兩個PCIe x16及兩個PCIe x1插槽,最右邊的PCIe x16外部加裝STEEL SLOT Gen4強化金屬護罩,提供額外加強定位點,可以妥善固定體積與重量較大的顯卡,同時確保傳輸信號穩定。音效電路區上覆蓋黑色塑膠防護罩,可避免介面卡安裝時金屬固定架刮傷電路板及元件的風險


▼B550晶片組具備6個SATA3埠,但最左邊的SATA 5/SATA 6與M2_2共用通道,兩者只能擇一使用


▼兩塊鋁合金材質M.2 ARMOR可以取下,以便拆裝M.2 SSD,較大的M.2 ARMOR(上)有一個可讓RGB LED透光的長條狀開孔(對應正面STEEL LEGEND字樣),兩片M.2 ARMOR後面均有導熱貼,導熱貼使用前要先撕除藍色膠膜


▼取下M.2 ARMOR的B550 STEEL LEGEND,可看到覆蓋在下面的2個M.2 NGFF擴充槽,靠近AM4插槽的Hyper M.2(M2_1)由CPU本身PCIe 4.0/3.0 x4通道直連,支援最長2280規格的SSD,靠近主機板邊緣的M2_2由B550晶片組提供PCIe 3.0 x2或SATA3,支援最長22110規格的SSD


▼I/O檔板背面接觸面採用鋁箔包覆海綿的緩衝設計,使其有些許活動空間


▼I/O裝甲背面有一個RGB LED燈板


▼AM4插槽旁的兩個大型鋁合金材質散熱片上貼有Dr. MOS及電感的導熱墊,可將兩者的熱量引導至散熱片上。右邊晶片組導熱塊雙面均有導熱墊,可以將晶片組的熱量經由導熱塊傳導至M.2 ARMOR上進行散熱


▼裝甲與散熱片均取下的B550 STEEL LEGEND,電路板上造型格紋更加清楚可見,整張板除音效區外,均使用壽命可達12,000小時的Nichicon 12K(FP12K)頂級黑金固態電容


▼右下角為主PWM控制器Renesas RAA229004 6+2相PWM控制器,並採用倍相電路變成12+2相
Vcore供電為12相,每相使用1顆Vishay VRPower SiC654 Dr.MOS,每顆連續電流為50A
SoC供電為2相Vishay VRPower SiC654A Dr.MOS,每顆連續電流為50A


▼CPU VRM背面區域還有六顆Renesas ISL6617A倍相器,將RAA229004負責Vcore供電的6相PWM輸出倍相成12相PWM輸出


▼Pericom PI3EQX1004B1雙埠USB3.2 Gen2 10Gbps中繼驅動器(ReDriver),提供給後置USB3.2 Gen2 C+A埠使用,確保10Gbps高速傳輸下的訊號品質


▼主機板背面靠近後置USB3.2 Gen2 C+A埠處有一顆ASMedia ASM1543 USB-C MUX,提供Type-C雙向插入信號線自動切換及偵測/控制CC組態線


▼有線網卡晶片採用Realtek RTL8125BG Dragon 2.5GbE,最高傳輸速度為2500Mbps


▼Realtek ALC1220 7.1聲道高傳真音效音源編碼解碼器,音效區電路區域有內層屏蔽隔離及左右聲道分層走線設計,左側NE5532為前面板音訊連接埠的耳機擴大器,可支援的耳機最高阻抗為600歐姆


▼音效耦合電容採用五顆Nichicon MUSE Fine Gold(FG)系列音響等級電容


▼最右側PCIe x16擴充槽(PCIE1)由CPU內部PCIe通道提供PCIe 4.0/3.0x16,右中(PCIE2)與最左側(PCIE4)的PCIe x1擴充槽由B550晶片組提供PCIe 3.0,其末端為開放式設計,可以插上PCIe x1以外的介面卡,左中PCIe x16擴充槽(PCIE3)亦由B550晶片組提供PCIe 3.0x4。Nuvoton NCT6796D-R LPC Super IO主要用於連接低速IO裝置、監控硬體溫度/風扇轉速/電壓


▼M.2 NGFF E-Key擴充埠,可安裝2230規格WiFi/BT模組,I/O檔板也有預留兩個SMA安裝孔


▼主機板左側邊緣有兩個RGB LED外接控制針腳,灰色為5V 3pin ARGB,白色為12V 4pin RGB,具備一個TI TPS259261DRCT eFuse電子保險絲,確保+12V輸出電流不會超出規格


▼風扇連接埠旁負責風扇控制的Nuvoton NCT3947SA


▼Genesys GL852G一對四USB 2.0集線器,提供主機板上兩組共四個USB2.0前置擴充埠


▼B550晶片組旁邊有五個RGB LED,用來提供M.2 ARMOR上STEEL LEGEND字樣照明效果,ASRock B550 STEEL LEGEND本體RGB LED及四個RGB外接控制針腳都是由Nuvoton NUC121ZC2AE微控制器負責控制


▼AMD B550晶片組,下方為TI HD3SS3415四通道切換器,負責SATA3_5/6與M2_2之間信號切換

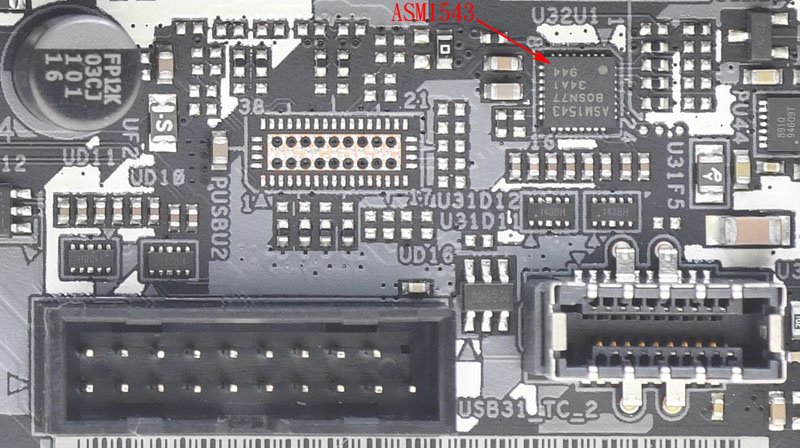

▼USB3.2 Gen1 Type-C前置擴充埠(USB31_TC_2)上方有一顆ASMedia ASM1543 USB-C MUX,提供Type-C雙向插入信號線自動切換及偵測/控制CC組態線,左邊是USB3.2 Gen1 Type-A前置擴充埠(USB3_3_4)


▼記憶體供電為2相配置,PWM控制器為UPI uP1674P,搭配Sinopower SM7341EHKPC MOSFET及高效合金電感(與傳統鐵粉電感相比,可降低70%損失),DDR4 VTT電壓控制器為Nuvoton NCT3101S


▼4支DDR4 DIMM採用15μ鍍金接針,雙通道配置,最大容量128G,超頻時最高頻率可達4733MHz+,並支援ECC


▼記憶體插槽旁邊也有兩個RGB外接控制針腳,灰色為5V 3pin ARGB,白色為12V 4pin RGB,同樣具備一個TI TPS259261DRCT eFuse電子保險絲,確保+12V輸出電流不會超出規格


B550 STEEL LEGEND搭配第三代AMD Ryzen是最適當的了,這次入手的是AMD Ryzen 5 3600XT
Ryzen 5 3600XT主要規格如下:
核心/線程:6核心/12線程
基本/Precision Boost時脈:3.8GHz/4.5GHz
L1快取:384KB
L2快取:3MB
L3快取:32MB
鎖頻:否
製程:TSMC 7nm FinFET
PCIe版本:4.0
TDP:95W
支援記憶體時脈:DDR4-3200

▼此面外盒有AMD、RYZEN、5字樣,左下角標示為第三代處理器及支援PCIe 4.0


▼此面外盒中央有一透明視窗,可以直接看到處理器上蓋


▼外盒頂部上蓋有處理器型號/核心/線程/時脈/序號標示兼封條貼紙、代理商盒裝處理器保固說明貼紙。3600XT因為沒有內建繪圖核心,所以標註”Discrete Graphics Card Required”表示使用者須搭配顯示卡


▼此面外盒印上散熱器外觀及包裝內容,包含處理器、散熱器、安裝說明


▼此面外盒左邊印上多國語言包裝內容,右上說明”Zen 2”僅為架構代號而非產品名稱,右下說明AMD處理器製造產地會有一個或多個國家,上面封條貼紙印上插槽種類、內含散熱器、快取容量、未鎖頻等字樣及條碼


▼Ryzen 5 3600XT盒裝處理器(PIB)內含WRAITH SPIRE無燈版散熱器、AMD RYZEN 5貼紙、處理器、安裝說明


▼處理器放在透明塑膠泡殼中,泡殼上面凹槽放RYZEN 5貼紙


▼處理器頂部金屬蓋上印上型號、AMD RYZEN、製造編號、產地及二維碼


▼處理器背面有符合AM4插槽排列的1331支針腳


▼AMD WRAITH SPIRE無燈版散熱器,五葉片風扇中央軸心有AMD貼紙,並裝上有AMD字樣的裝飾外框


▼散熱片底部與處理器接觸的面已經預塗散熱膏


▼用來固定在主機板托架底板鎖點的帶彈簧螺絲,共有四個


▼風扇為鴻海PVA092G12P-P07-09,為4pin PWM轉速控制風扇,12V/0.3A


▼散熱鰭片自中央往四個方向延伸


▼打開主機板AM4插槽的把手使其呈現垂直方向,對正AM4插槽與處理器角落三角標誌,處理器垂直往下小心放進插槽,確認處理器四個邊都貼緊AM4插槽沒有縫隙後,將把手往下壓回原位,處理器就安裝完成


這次與B550 STEEL LEGEND搭配的記憶體為Antec 7系列KATANA”刃の光影”記憶體模組,為DDR4-3200MHz 8GB*2的16GB套裝組,另有DDR4-3600MHz 8GB*2 16GB套組可供選擇
Antec KATANA名字取自日文”武士刀”,在頂部導光條外觀設計上加以著墨,勾勒出相似武士刀刀身造型及金屬光澤。兩側霧面磨砂質感黑色金屬表面CNC加工散熱片,提供絕佳導熱效果,即使超頻使用下亦能迅速為記憶體降溫。未啟用燈效時,頂部刀刃造型導光條在光照之下呈現金屬光澤銳利鋒芒,啟用燈效後,頂部刀刃造型導光條煥發柔和勻稱光暈之美,RGB控制支援多品牌主機板燈效同步控制軟體(AURA SYNC/MYSTIC LIGHT SYNC/RGB FUSION 2.0/POLYCHROME SYNC),獨特的外觀讓Antec KATANA在電競硬體類別中拿下2019德國if Design設計大獎
內部記憶體顆粒品質由Antec嚴謹把持,並運用Antec獨家IC排列技術,連續8小時不間斷的高嚴謹度測試,使其有最好的相容性、效能與穩定性。Antec KATANA具備XMP 2.0功能,支援Intel及AMD主機板,只需一個步驟便能享受超頻快感

▼外盒正面左上有Antec商標,中央有KATANA字樣及武士刀圖樣,右上有DDR4-3200MHz/2x8GB 16GB規格字樣,右下有2019德國if Design設計大獎標章


▼正面活動頁打開有設計概念簡介,透明視窗可以直接看到記憶體本體


▼外盒背面有產品特色多國語言說明、規格表、燈效啟動外觀圖、支援主機板燈效連動圖示


▼打開外盒,兩支記憶體放在透明泡殼中


▼Antec 7系列KATANA記憶體正反面,武士刀刀身造型頂部導光條,搭配兩側霧面磨砂質感黑色金屬表面CNC加工散熱片


▼頂部導光條上方印上ANTECMEMORY字樣


▼Antec KATANA安裝完成示意圖


▼CPU與RAM安裝完成,只剩散熱器


▼B550 STEEL LEGEND預設是當主機板5VSB通電後,RGB燈光就會啟動運作(可在BIOS設定關閉)


▼燈光照射下,I/O裝甲上隱藏的”S”標誌會顯現出來,燈光也會從旁邊開口處投射出來照在下方散熱片上


▼電路板上五顆RGB LED會讓M.2 ARMOR上STEEL LEGEND字樣發光,燈光也會從M.2 ARMOR邊緣處投射出來


▼啟動電源後,Antec KATANA記憶體的RGB燈效會開始運作


▼Antec KATANA記憶體的RGB燈效圖



產品規格:
◆處理器:AM4,支援第三代AMD Ryzen CPU及未來的AMD Ryzen APU(不相容AMD Ryzen 5 3400G和Ryzen 3 3200G)
◆處理器供電:14相數位電源設計
◆晶片組:AMD B550
◆記憶體:4個DDR4 DIMM插槽,插槽採用15μ鍍金接針,雙通道配置,適用ECC及non-ECC,un-buffered記憶體模組,最大容量128GB,頻率支援4733+(OC)/4666(OC)/4600(OC)/4533(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/3200/2933/2667/2400/2133,支援極限記憶體設定檔(XMP)記憶體模組
◆BIOS:256Mb AMI UEFI Legal BIOS,支援圖形界面、即插即用、ACPI 5.1喚醒/自動開機(Wake Up Events)、免跳線、SMBIOS 2.3、CPU/CPU VDDCR_SOC/DRAM/VPPM/VTT_DDR Offset/CPU VDD 1.8電壓多重調節
◆內建顯示(依照使用CPU而異):Ryzen APU整合AMD Radeon HD Vega系列顯示核心,支援DirectX 12及Pixel Shader 5.0,共享記憶體預設2GB(最大16GB),支援獨立顯示控制器HDMI和DisplayPort雙顯示輸出,支援HDMI 2.1(最大解析度4096x2160@60Hz),支援DisplayPort 1.4(最大解析度5120x2880@120Hz),以HDMI 2.1連接相容顯示器可支援HDR(高動態範圍)/自動聲畫同步/12bpc深色/xvYCC/HBR(High Bit Rate Audio),HDMI 2.1/DisplayPort 1.4埠支援HDCP 2.3,HDMI 2.1/DisplayPort 1.4埠支援4K Ultra HD(UHD)高畫質播放,支援Microsoft PlayReady
◆音效:Realtek ALC1220音源編碼解碼器,7.1聲道高傳真音效,支援內容保護功能、優質藍光音效、防突波、120dB SNR DAC、前置面板音訊連接埠具備NE5532耳機擴大器於(支援最高600歐姆阻抗耳機)、純淨電源輸入、直接驅動技術、PCB隔離屏蔽、後置輸出自動阻抗偵測、左右聲道分層走線、鍍金音訊插孔、Nahimic Audio
◆網路:Realtek Dragon RTL8125BG 2.5GbE網卡,10/100/1000/2500Mbps,支援Dragon管理軟體、全智慧自動頻寬最佳化、視覺化友善UI介面、視覺化網路用量統計表、遊戲/瀏覽/串流模式頻寬最佳化、使用者自定優先權控制、網絡喚醒功能、防雷擊/防ESD、Energy Efficient Ethernet 802.3az、PXE
◆擴充插槽:2個PCIe x16插槽(PCIE1:由CPU決定Gen4/3 x16,PCIE3:Gen3 x4)(PCIE1插槽為15μ鍍金接針)、2個PCIe 3.0 x1插槽(支援AMD Quad CrossFireX和CrossFireX)、1個M.2 NGFF E-Key插槽(支援2230長度WiFi/BT模組)
◆儲存:6個SATA3 6.0 Gb/s連接埠(支援AHCI、RAID 0/RAID 1/RAID 10、NCQ、熱插拔)、1個Hyper M.2 NGFF M-Key插槽M2_1(介面速度為Gen4 x4-64 Gb/s或Gen3 x4-32 Gb/s)(支援2230/2242/2260/2280型M.2 NVMe SSD)、1個M.2 NGFF M-Key插槽M2_2(介面速度為Gen3 x2-16 Gb/s)(支援2230/2242/2260/2280/22110型M.2 SATA3/NVMe SSD)(M2_2與SATA3_5/6共享通道,當其中一個使用時另一個將會停用)
◆主機板內建:1個SPI TPM插針、1個電源LED與揚聲器插針、2個12V 4pin LED插針(最大支援至12V/3A,36W LED燈條)、2個5V 3pin LED插針(最大支援至5V/3A,15W LED燈條)、1個4pin CPU風扇連接埠(支援最高1A/12W)、1個4pin CPU風扇/水泵連接埠(3pin/4pin自動偵測、智慧風扇速度控制、支援最高3A/36W)、5個4pin機殼風扇/水泵連接埠(3pin/4pin自動偵測、智慧風扇速度控制、支援最高2A/24W)、1個24pin ATX電源連接埠、1個8pin 12V電源連接埠、1個4pin 12V電源連接埠、1個前面板音訊插針(15μ鍍金插針)、2組USB2.0插針(支援4個USB2.0埠)(支援ESD靜電保護)、1組USB3.2 Gen1插針(支援2個USB3.2 Gen1埠)(支援ESD靜電保護)、1個前置USB3.2 Gen1 Type-C連接埠(支援ESD靜電保護)、1個Dr. Debug雙七段LED顯示器
◆後背板I/O埠:2個SMA天線安裝孔、1個PS/2鍵盤/滑鼠埠、1個HDMI埠、1個DisplayPort、1個10 Gbps USB3.2 Gen2 Type-A埠(支援ESD靜電保護)、1個10 Gbps USB3.2 Gen2 Type-C埠(支援ESD靜電保護)
2個5 Gbps USB3.2 Gen1埠(支援ESD靜電保護)、4個USB2.0埠(支援ESD靜電保護)、1個RJ-45網路埠帶ACT/LINK及SPEED指示燈、鍍金HD音訊插孔(後置/中置/低音/線性輸入/前置/麥克風)、1個光纖SPDIF數位音訊輸出埠
◆軟體:ASRock主機板Utility(A-Tuning)、ASRock Dragon網卡軟體、ASRock Polychrome SYNC燈效軟體
◆UEFI:ASRock Full HD UEFI、ASRock Instant Flash
◆溫度監控:CPU溫度、主機板溫度
◆風扇溫度控制:依據CPU/主機板溫度自動調整CPU、CPU風扇/水泵、機箱風扇/水泵轉速
◆風扇轉速控制:CPU、CPU風扇/水泵、機箱風扇/水泵
◆電壓即時監控:+12V/+5V/+3.3V/CPU核心/CPU VDDCR_SOC/DRAM/VPPM/CPU VDD 1.8V
◆附件:快速安裝指南、光碟、2條SATA資料線、3個M.2插槽螺絲、2個M.2銅柱、魔鬼氈整線帶
◆隨附光碟:驅動程式、應用軟體、防毒軟體(試用版)、Google Chrome瀏覽器與工具列
◆規格:ATX規格30.5x24.4cm/12x9.6inch
◆作業系統:支援Microsoft Windows 10 64-bit
◆認證:FCC/CE
◆支援ErP/EuP (需要搭配支援ErP/EuP的電源供應器)
組裝到此告一段落,接下來是上機測試
(待續)
