本篇介紹ASRock B550 STEEL LEGEND的效能測試、隨附應用程式及UEFI設定

效能測試:
▼CPU-Z的CPU/Cache/Mainboard/Memory資訊

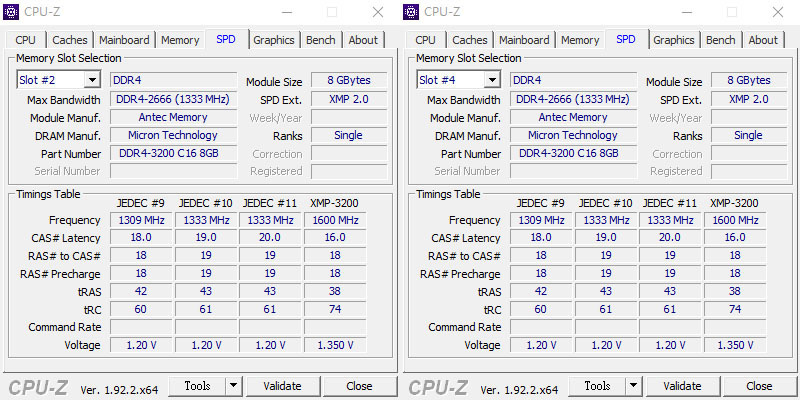

▼CPU-Z的SPD資訊,可以看到Antec KATANA是由美光Micron製造

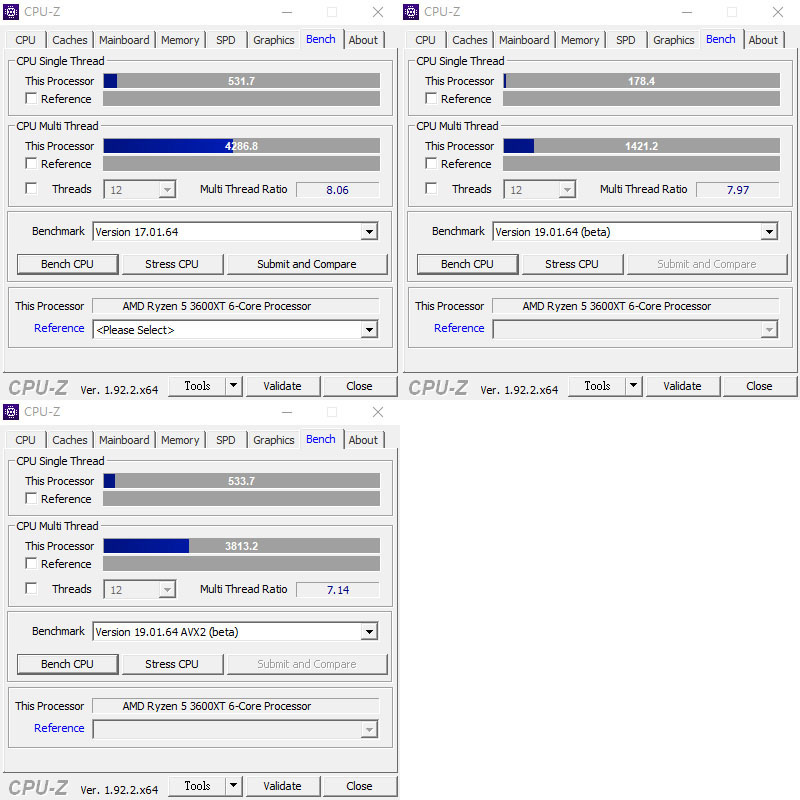

▼CPU-Z的Version 17.01.64/Version 19.01.64(Beta)/Version 19.01.64 AVX2(Beta) Benchmark測試結果

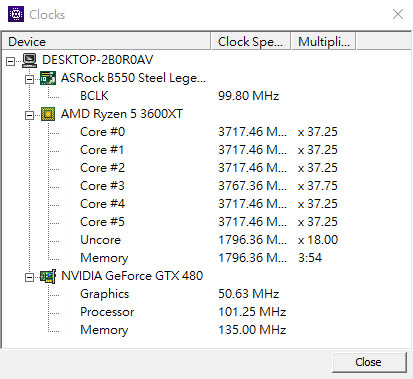

▼CPU-Z的Clock資訊

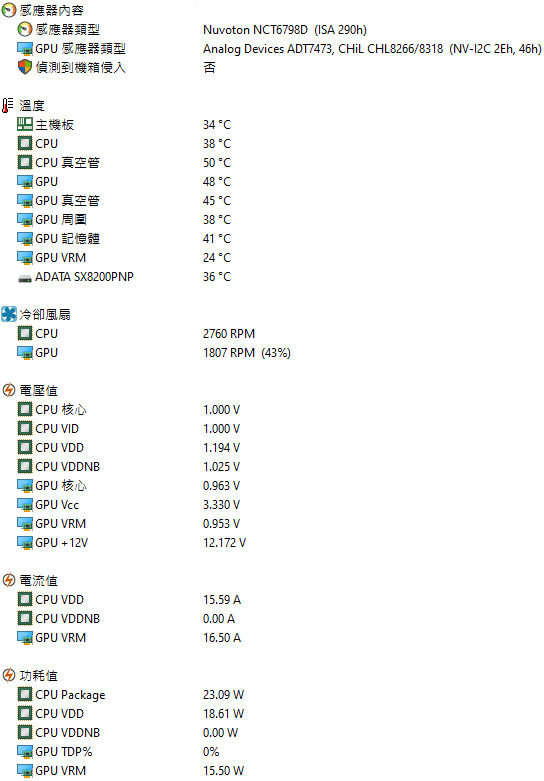

▼AIDA64抓到的感測器資訊

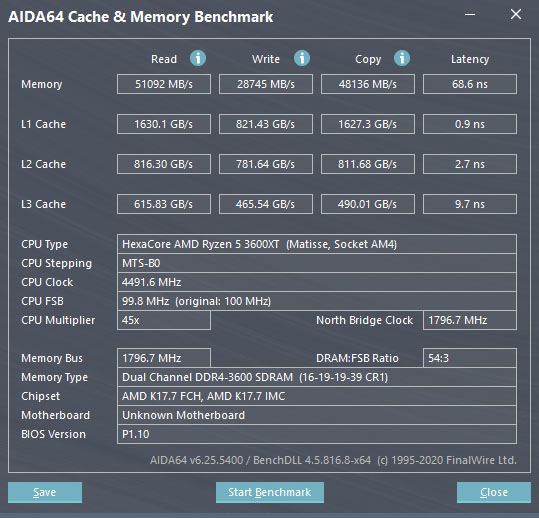

▼AIDA64的快取/記憶體測試

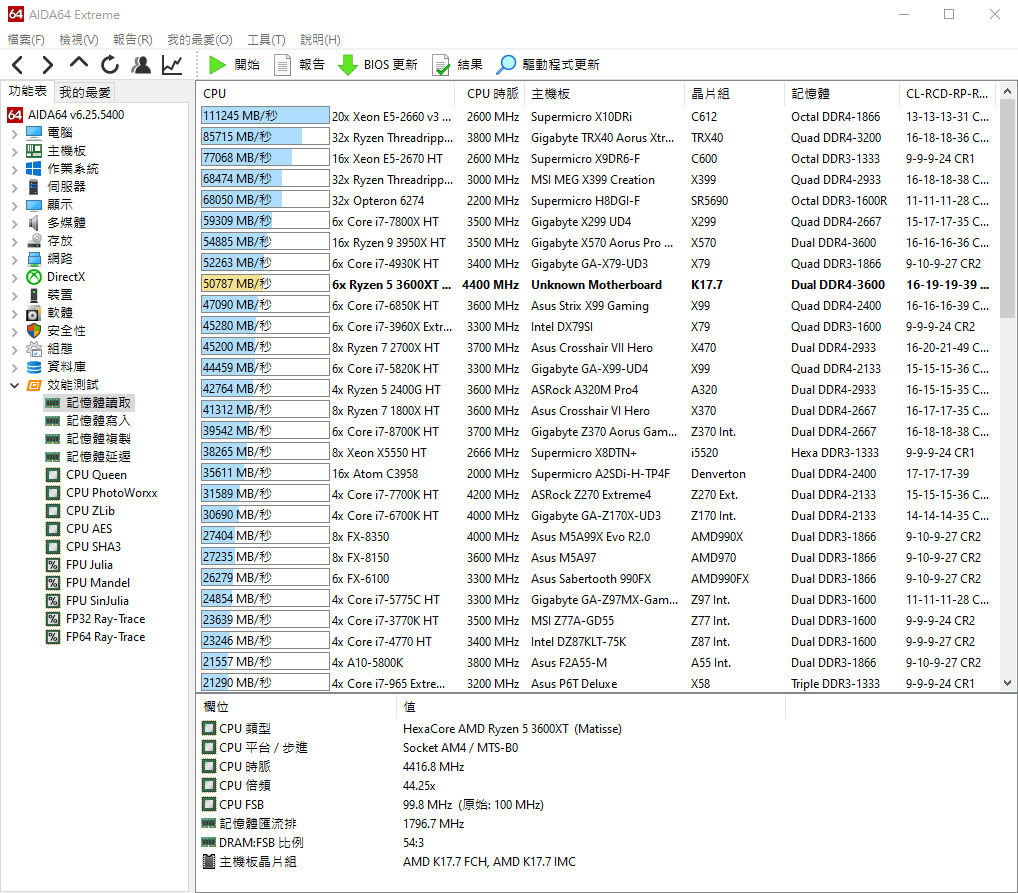

▼AIDA64的記憶體讀取測試


▼AIDA64的記憶體寫入測試


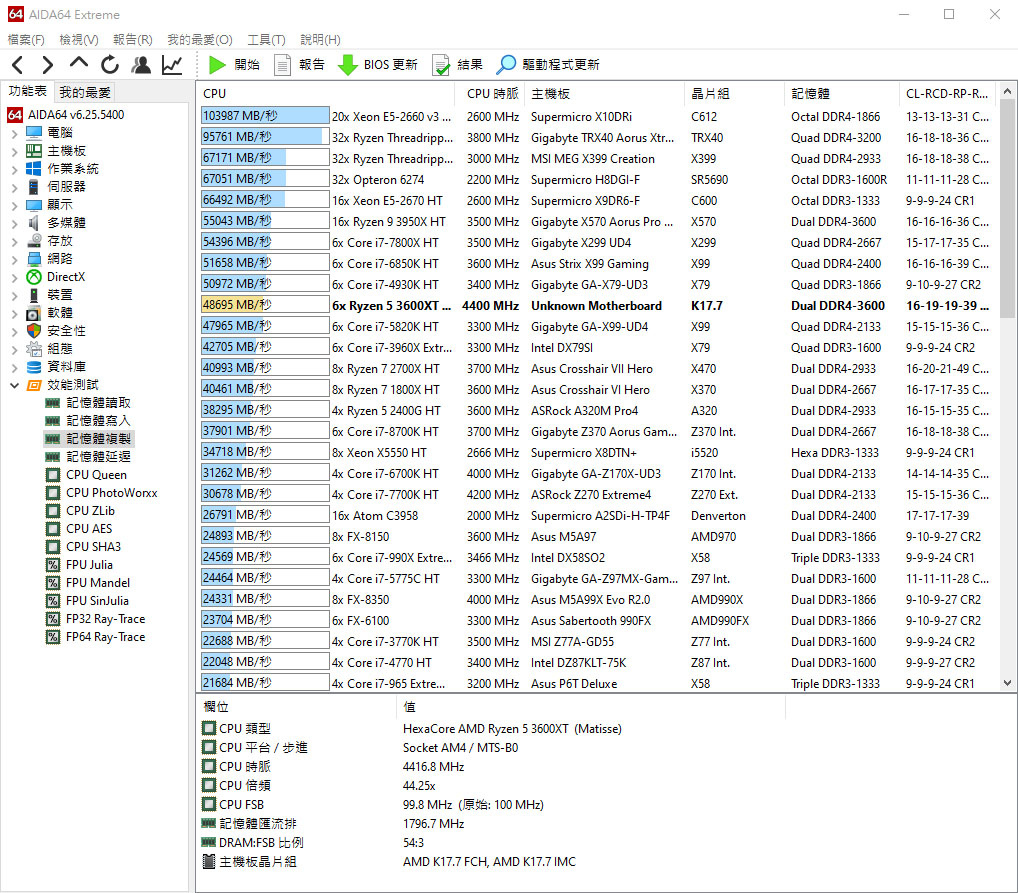

▼AIDA64的記憶體複製測試

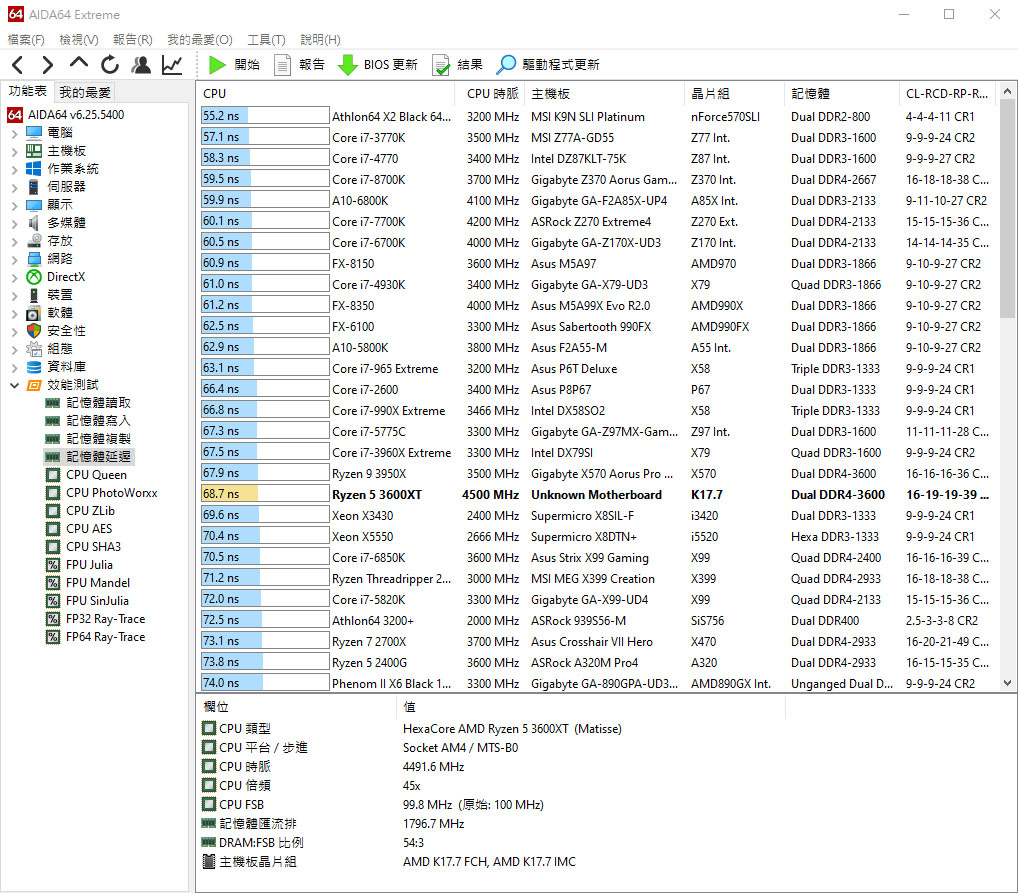

▼AIDA64的記憶體延遲測試

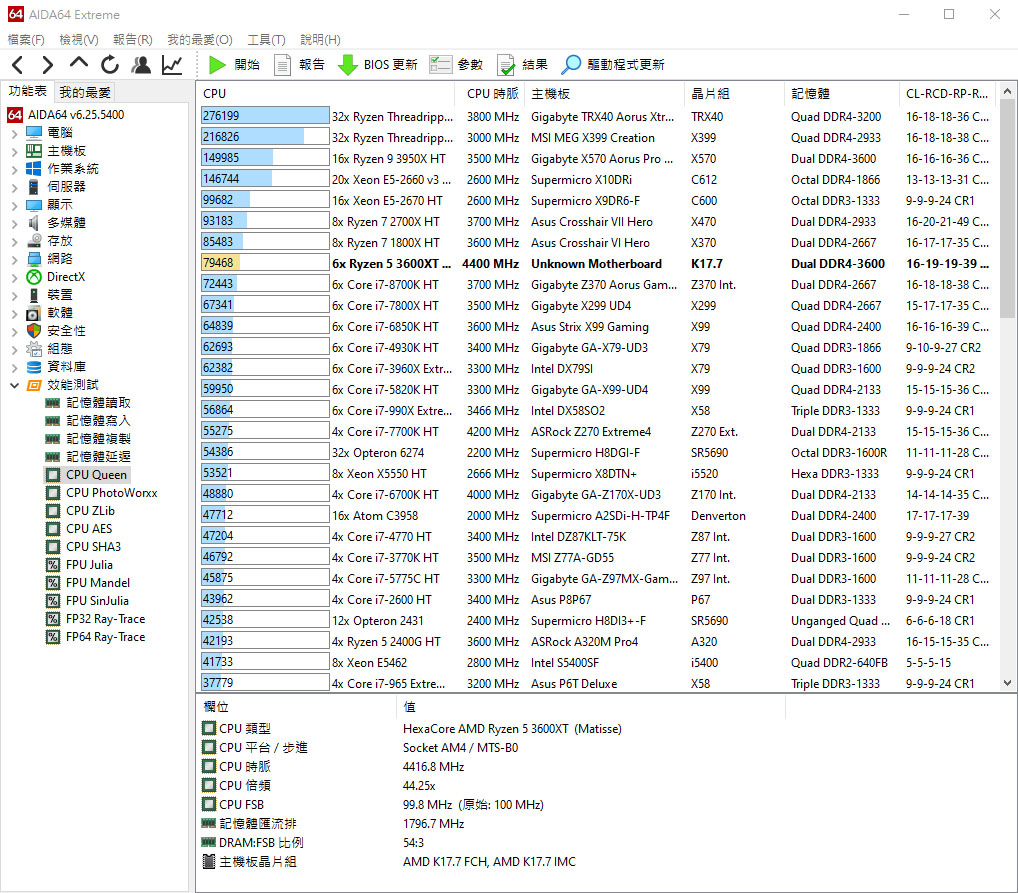

▼AIDA64的CPU Queen測試

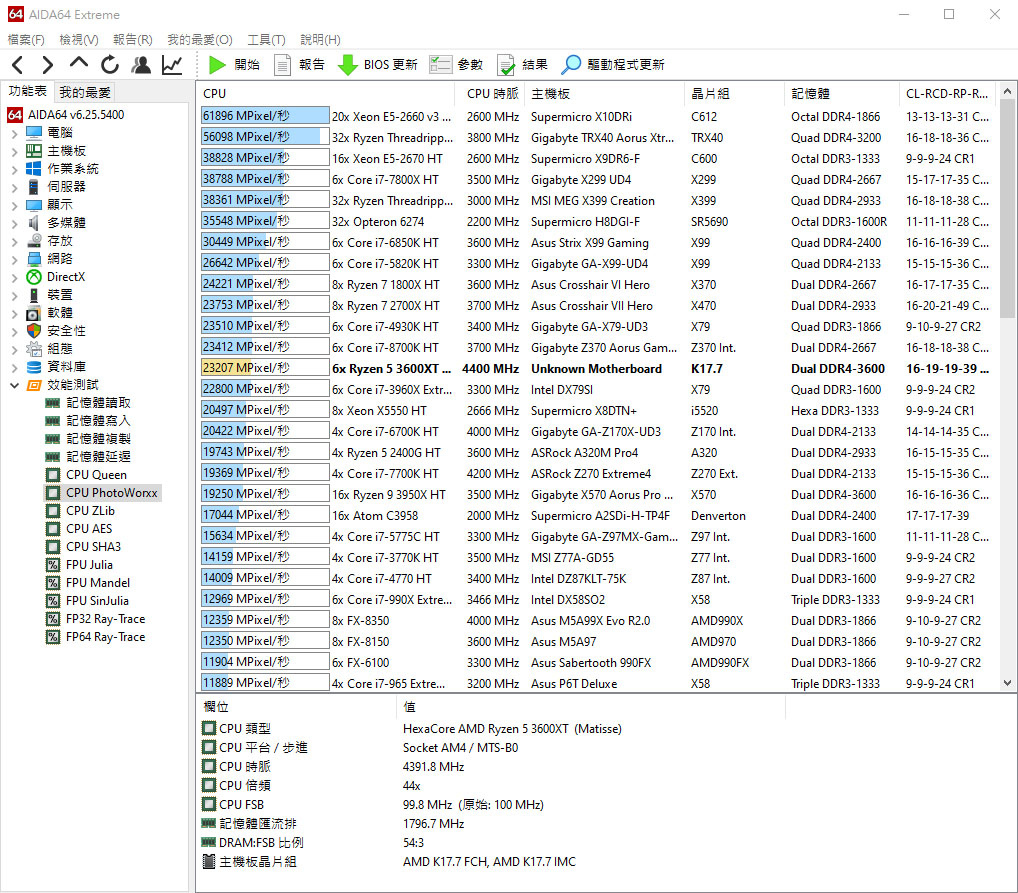

▼AIDA64的CPU PhotoWorxx測試

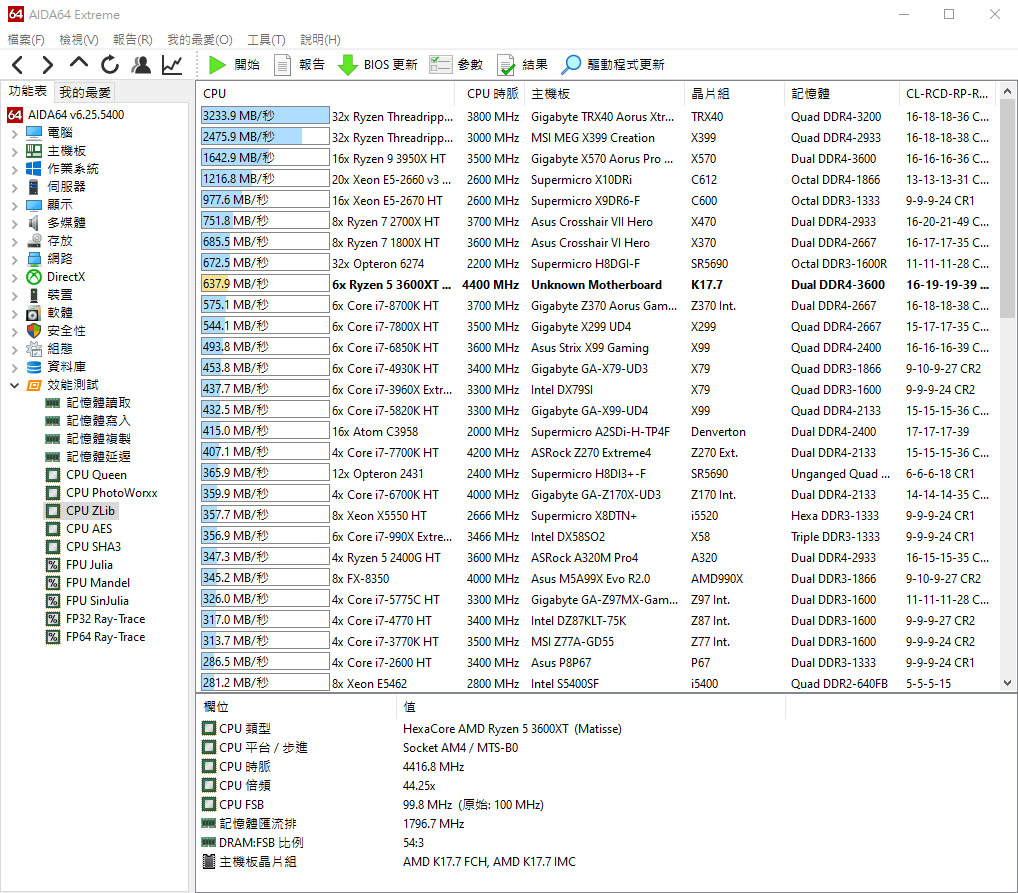

▼AIDA64的CPU ZLib測試

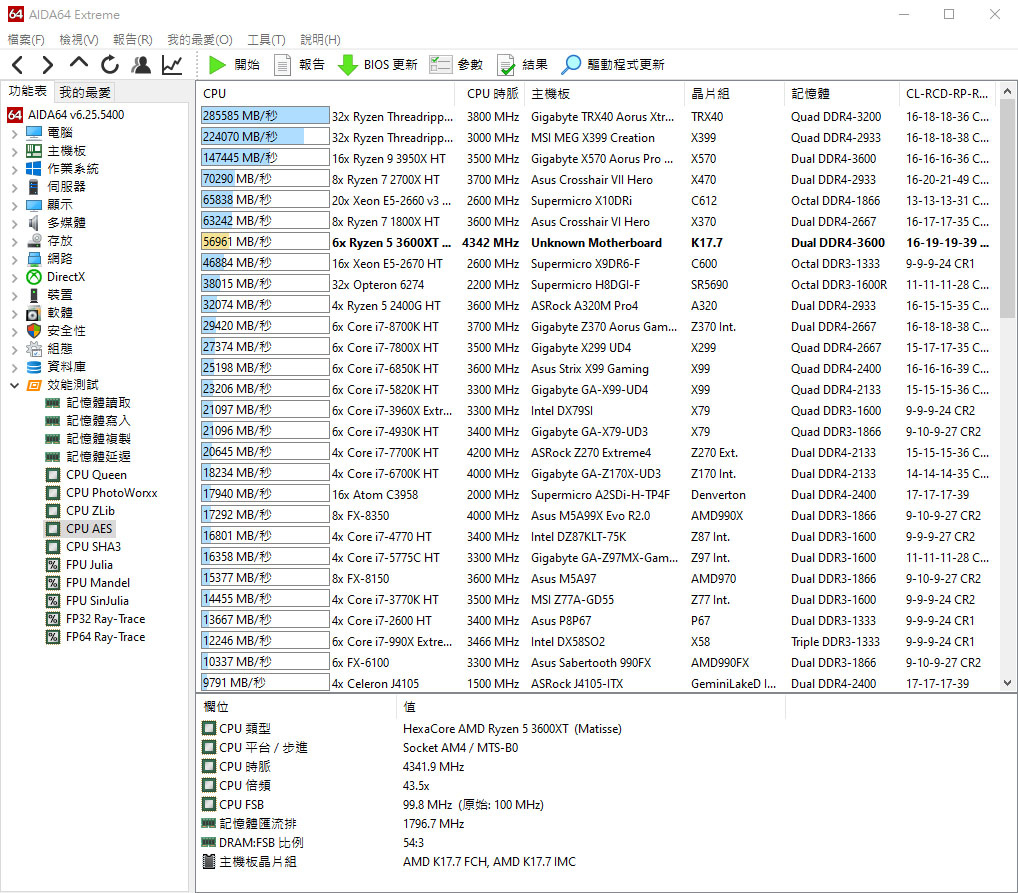

▼AIDA64的CPU AES測試

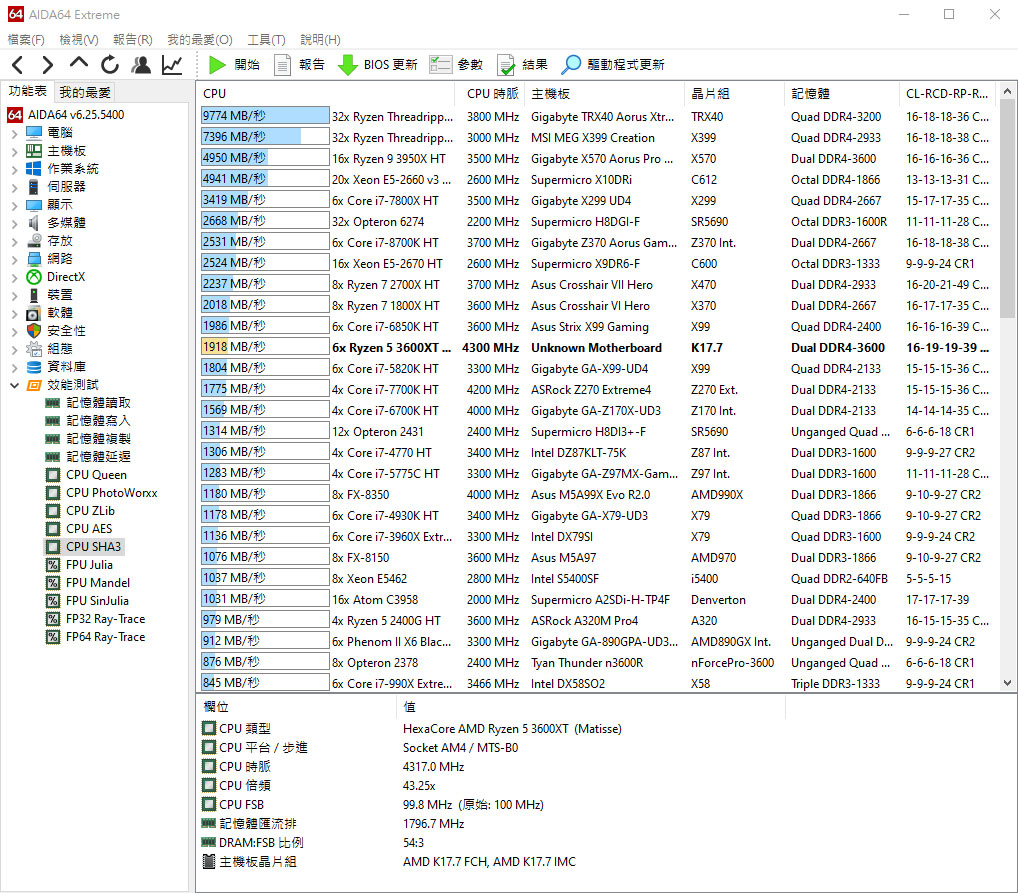

▼AIDA64的CPU SHA3測試


▼AIDA64的FPU Julia測試

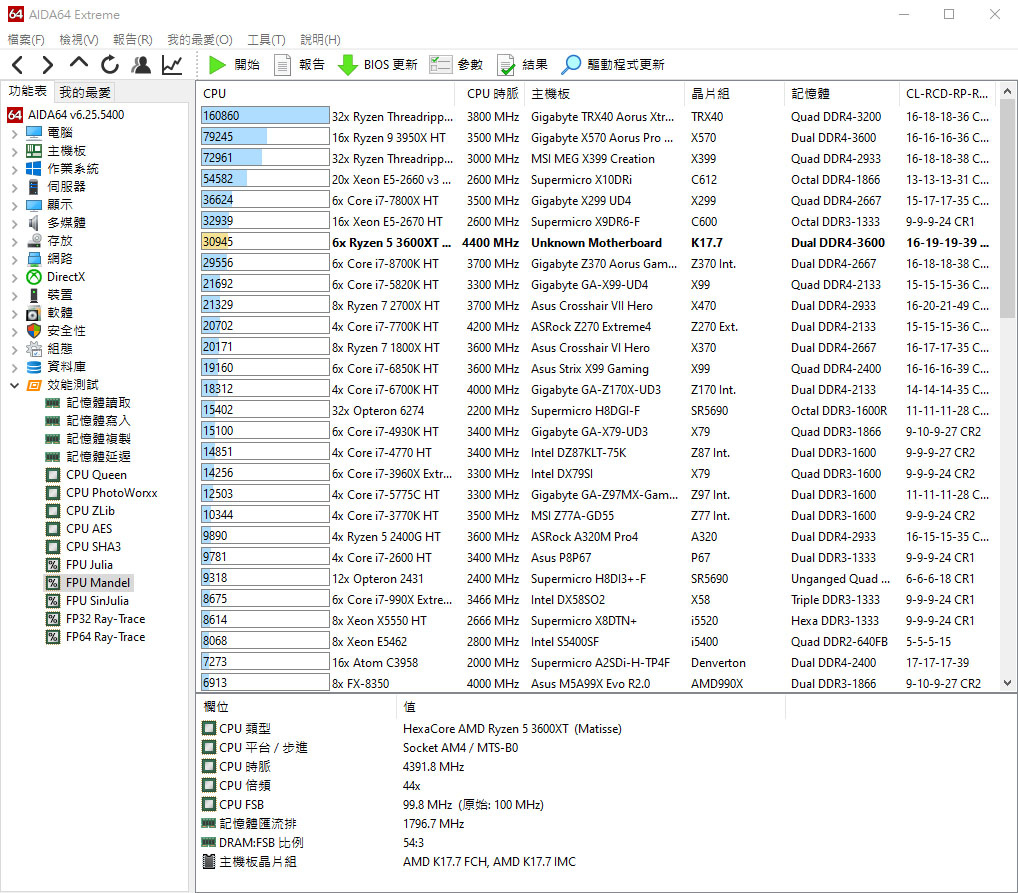

▼AIDA64的FPU Mandel測試

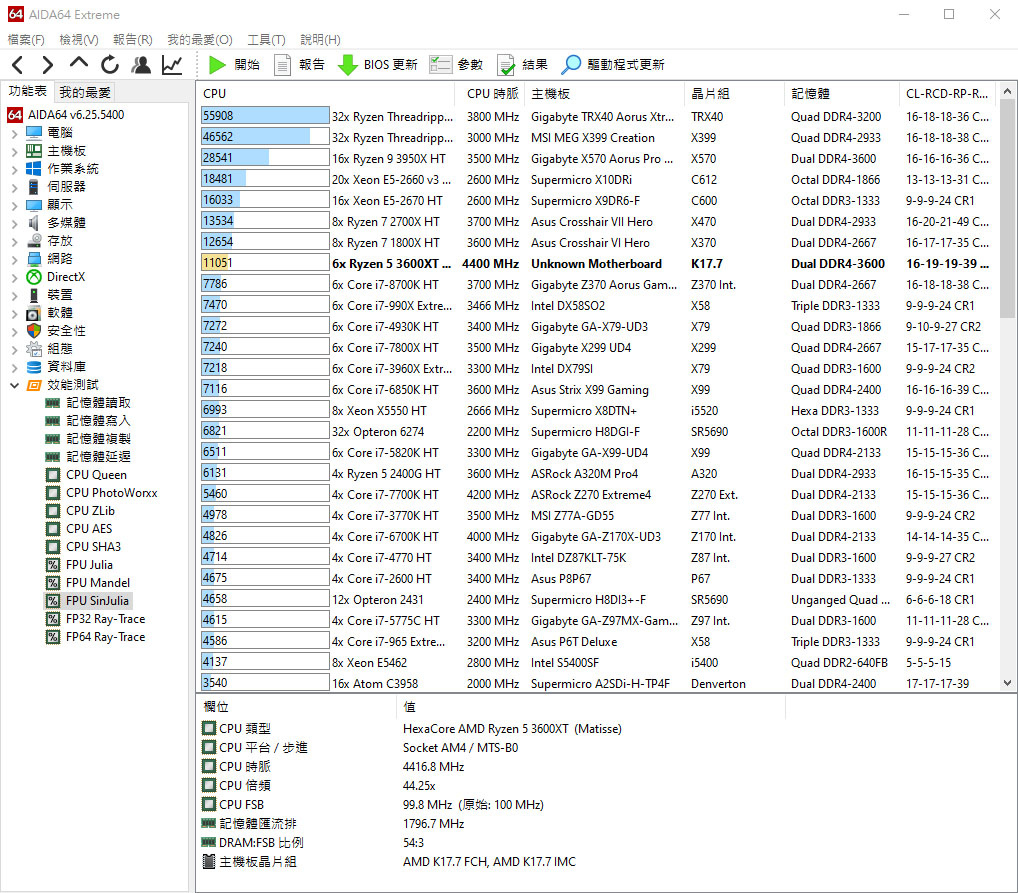

▼AIDA64的FPU SinJulia測試

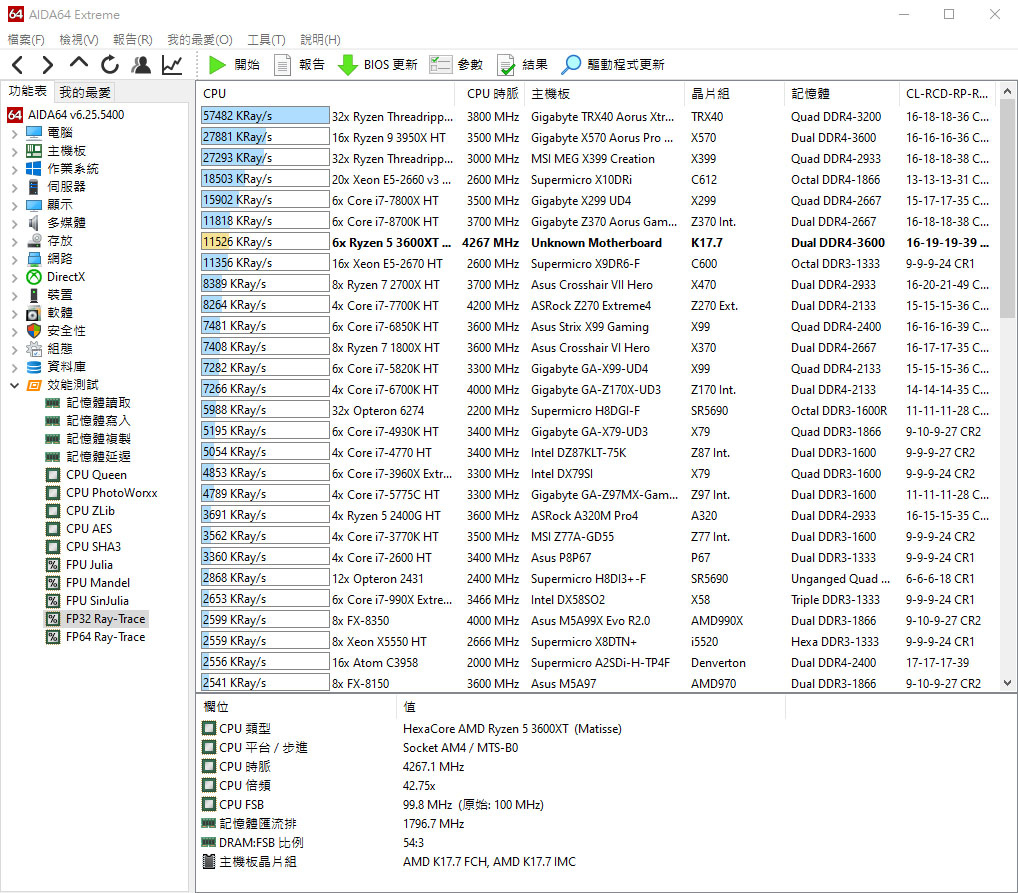

▼AIDA64的FP32 Ray-Trace測試

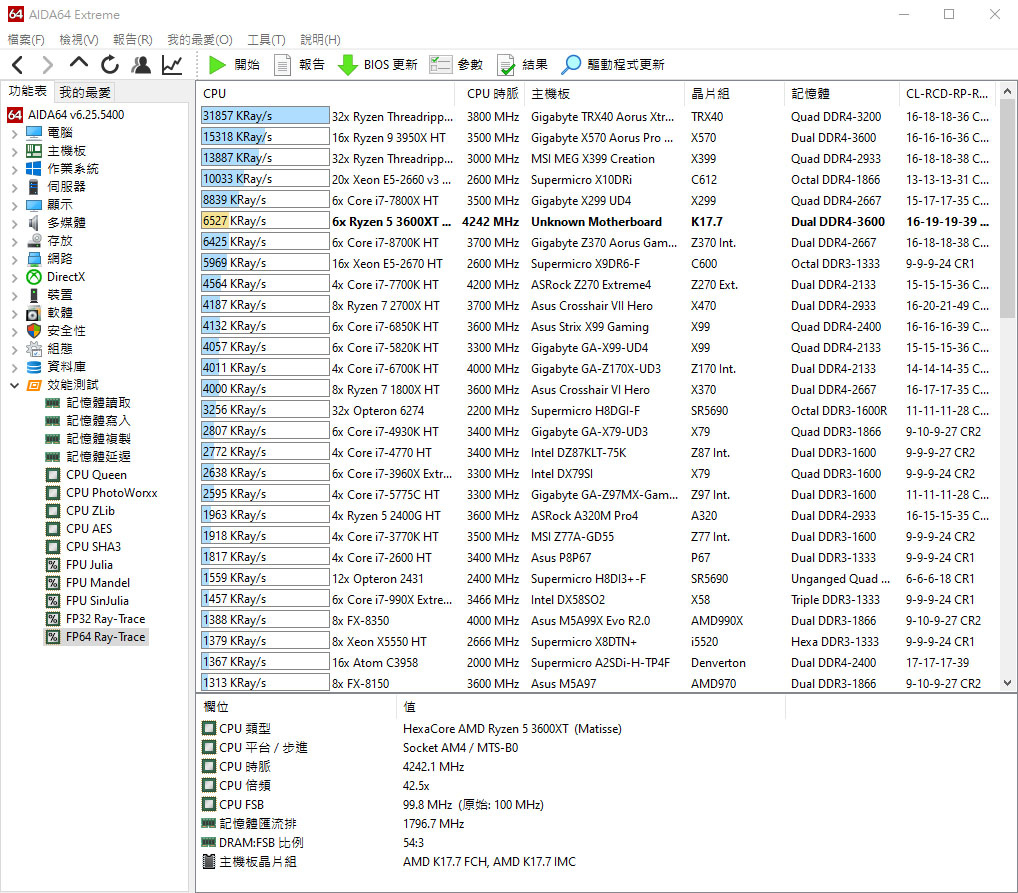

▼AIDA64的FP64 Ray-Trace測試

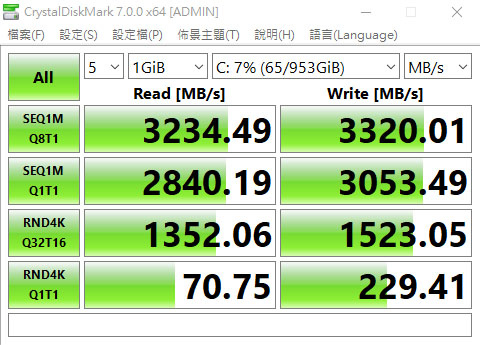

▼CrystalDiskMark對裝在M2_1的ADATA XPG SX8200 PRO 1TB進行讀寫測試


▼PCMARK 10的測試總成績與各分項成績

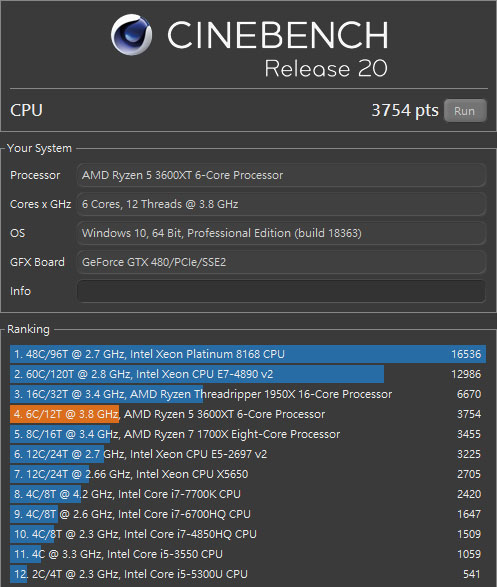

▼CINEBENCH R20測試成績

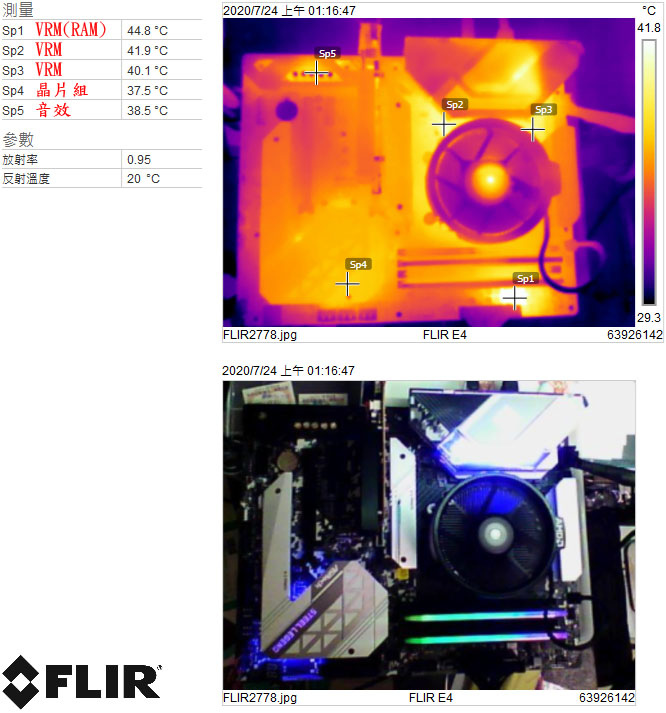

▼紅外線熱影像圖-正面

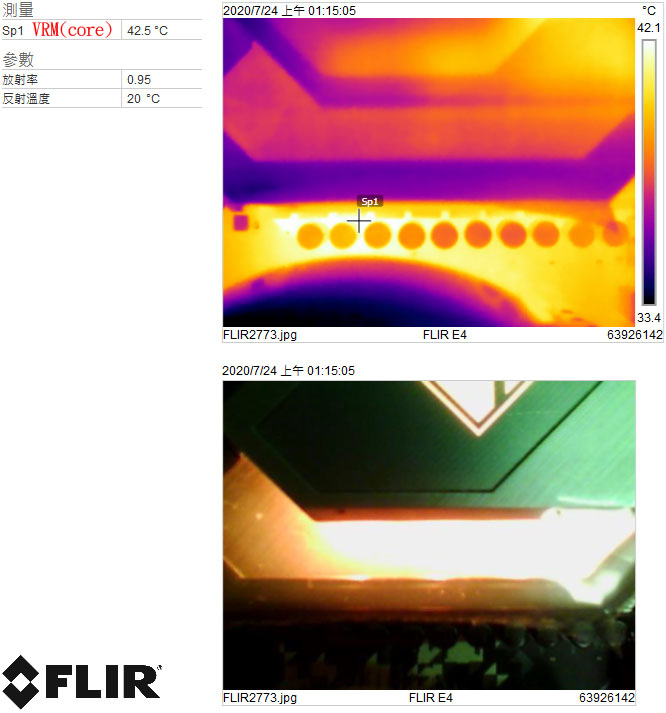

▼紅外線熱影像圖-正面CPU VRM

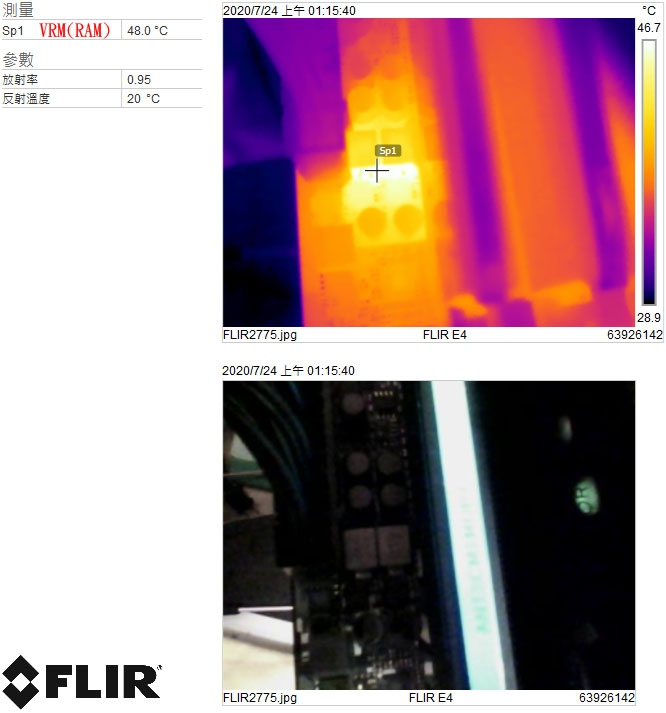

▼紅外線熱影像圖-正面RAM VRM

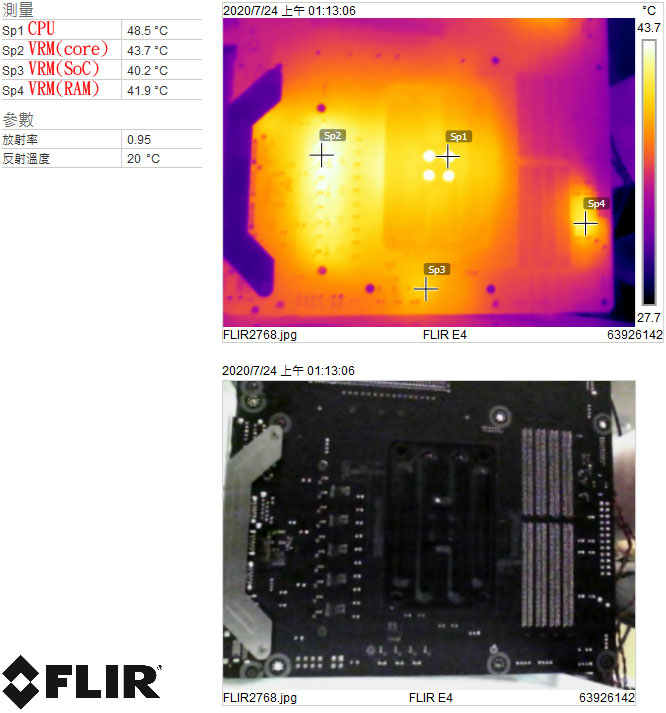

▼紅外線熱影像圖-背面CPU/CPU VRM/RAM VRM


▼紅外線熱影像圖-背面晶片組/音效


AMD原廠超頻控制程式RYZEN MASTER簡介
可至官網下載RYZEN MASTER後安裝至作業系統,目前支援64位元Windows 10作業系統、B350/B450/B550A/TRX40/X300/X370/X399/X470/X570晶片組、Ryzen/Ryzen Threadripper處理器及英語/德語/法語/簡體中文(依照作業系統語系自動設定語言,無法在應用程式內更改)

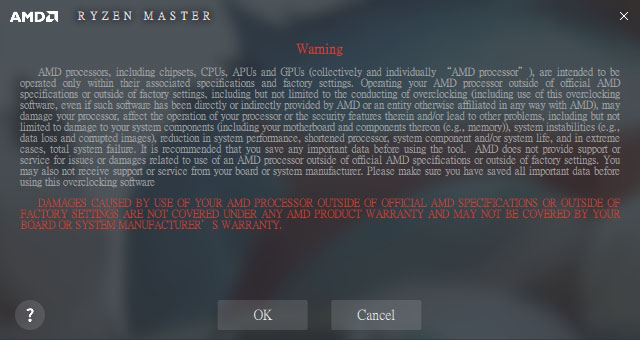

▼啟動RYZEN MASTER,會先顯示一段警告訊息,大意就是以超越原廠規格參數運作下所造成的損壞,無法涵蓋在處理器/主機板/系統製造商保固條款

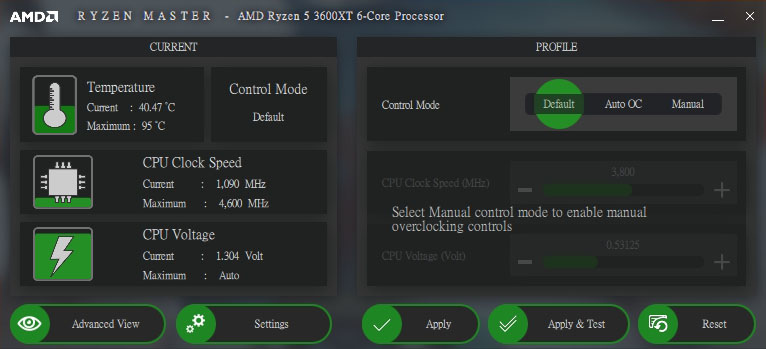

▼RYZEN MASTER基本檢視模式畫面,左邊顯示CPU溫度/時脈/電壓,右邊控制模式提供預設、自動超頻,手動超頻控制三個選項


▼基本檢視模式設定選項畫面
Test Duration:每次壓力測試時間,可設定5至300秒
Persistent PCD Values:設定開啟時透過BIOS套用PCD設定值,設定關閉時透過SMU套用PCD設定值
Don’t show warning message:顯示警告消息開啟/關閉,使用者更改手動模式並套用設定值時是否要顯示警告消息


▼按下基本檢視模式畫面左下角”Advanced View”,可進入RYZEN MASTER進階檢視模式畫面,Home首頁可以顯示目前的詳細狀態,可顯示處理器溫度/時脈/功率/電流、目前控制模式、核心狀態(依OC/OS模式顯示最快及第二快核心順序)、電壓控制、附加控制、記憶體各電壓/時序/控制器/匯流排參數控制
CPU Temperature:CPU溫度(以攝氏表示)
CPU Peak Speed:CPU峰值時脈(以MHz表示)
PPT:全插槽功率(以最大值的百分比表示)
CPU Power:VDDCR CPU目前功率(以W表示)
SOC Power:VDDCR SOC目前功率(以W表示)
TDC(CPU):CPU持續電流限制(以最大值的百分比表示)
EDC(CPU):CPU峰值電流限制(以最大值的百分比表示)
核心狀態指示-OC模式:用於超頻的最快核心,顯示金色星星表示CCD/CCX內最快的核心,顯示灰色星星表示CCX內最快的核心,顯示灰色圓圈表示CCX內第二快的核心
核心狀態指示-OS(作業系統)模式:顯示金色星星,表示為作業系統首選核心


▼打開”Settings”內的”Show Histogram”,可以在Home首頁顯示各核心時脈/溫度的目前值/峰值/平均值,圖表也可以放大/縮小


自定義配置提供”Creator Mode(非遊戲專用配置模式)”、”Game Mode(遊戲專用配置模式)”、”Profile 1”(手動配置1)、”Profile 2”(手動配置2)四種自定義配置檔,另外下面還有”Apply(套用)”、”Apply & Test(套用及測試)”、”Discard(放棄)”、”Save Profile(儲存設定檔)”、”Reset Profile(重置設定檔)”、”Copy Current(複製目前參數)”,左下也可以”Import/Export(匯入/匯出設定檔)”及”Reset(重置所有設定至出廠值)”。另外連點配置檔或按下F2可以重新命名
Coupled Mode:開啟Coupled模式,記憶體與Infinity Fabric設定相同頻率(同步),關閉Coupled模式,記憶體與Infinity Fabric可獨立設定頻率(非同步),設置非同步將會提高記憶體存取延遲



▼”ECO Mode”節能模式,除了CPU時脈/核心峰值電壓/PTT/TDC/EDC限制以及控制模式無法調整,可以更改其他設定


▼”Default”預設控制模式,除了CPU時脈/核心峰值電壓/PTT/TDC/EDC限制無法調整,可以更改其他設定


▼” Precision Boost Overdrive”PBO控制模式,除了CPU時脈/核心峰值電壓無法調整,可以更改PTT/TDC/EDC限制以及其他設定,其預設值會設定主機板BIOS最大值


▼”Auto Overclocking”自動超頻控制模式,除了CPU時脈/核心峰值電壓無法調整,可以更改Boost Override CPU/PTT/TDC/EDC限制以及其他設定,其預設值會設定主機板BIOS最大值


▼”Manual”手動超頻控制模式,除了PTT/TDC/EDC限制無法調整,可以更改CPU時脈/核心峰值電壓以及其他設定,CPU時脈允許控制個別核心頻率及調整所有核心頻率,調整時可直接輸入數值或是用滑鼠控制綠色長條,CCD/CCX方框右上顯示紅色齒輪表示可控制個別核心頻率,按一下紅色齒輪切換至綠色圖標,就表示該CCD/CCX所有核心都使用相同頻率。Peak Core(s) Voltage可調整峰值核心電壓


▼按下記憶體控制項設定”Push All Manual”按鈕,可將所有記憶體參數開關撥至手動設定


▼”Settings”頁面
Live Monitoring:即時監控開啟/關閉,關閉即時顯示後,只有切回Home才會更新監控內容
Update Interval:即時監控更新間隔,可設定1至5秒
Show Histogram:首頁圖表顯示開啟/關閉
Histogram History:圖表快取清除時間間隔,可設定10至120分鐘
Test Duration:每次壓力測試時間,可設定5至300秒
Test Type:壓力測試模式,可選擇Memory Only(僅測試記憶體)、CPU Only(僅測試處理器)、All(測試記憶體與處理器)
PROCHOT control:關閉系統PROCHOT
Persistent PCD Values:設定開啟時透過BIOS套用PCD設定值,設定關閉時透過SMU套用PCD設定值.
RM Animations:RYZEN MASTER動畫顯示開啟/關閉,關閉動畫顯示可減少CPU使用率
Enable Minimize DashBoard:自定義配置頁右側顯示最小化DashBoard功能開啟/關閉
Reset Preferences:重設RYZEN MASTER應用程式選項
Don’t show warning message:顯示警告消息開啟/關閉,使用者更改手動模式並套用設定值時是否要顯示警告消息
Ryzen Master Update:可手動檢查RYZEN MASTER更新版本
AMD Updte Interval:自動檢查更新天數間隔


▼”About”頁面可顯示系統資訊、RYZEN MASTER程式版本資訊


▼運作CPU-Z的STRESS TEST下RYZEN MASTER即時監控內容


▼運作AIDA 64的系統穩定性測試下RYZEN MASTER即時監控內容


▼運作OCCT的Linpack 2019測試下RYZEN MASTER即時監控內容


光碟隨附軟體介紹:

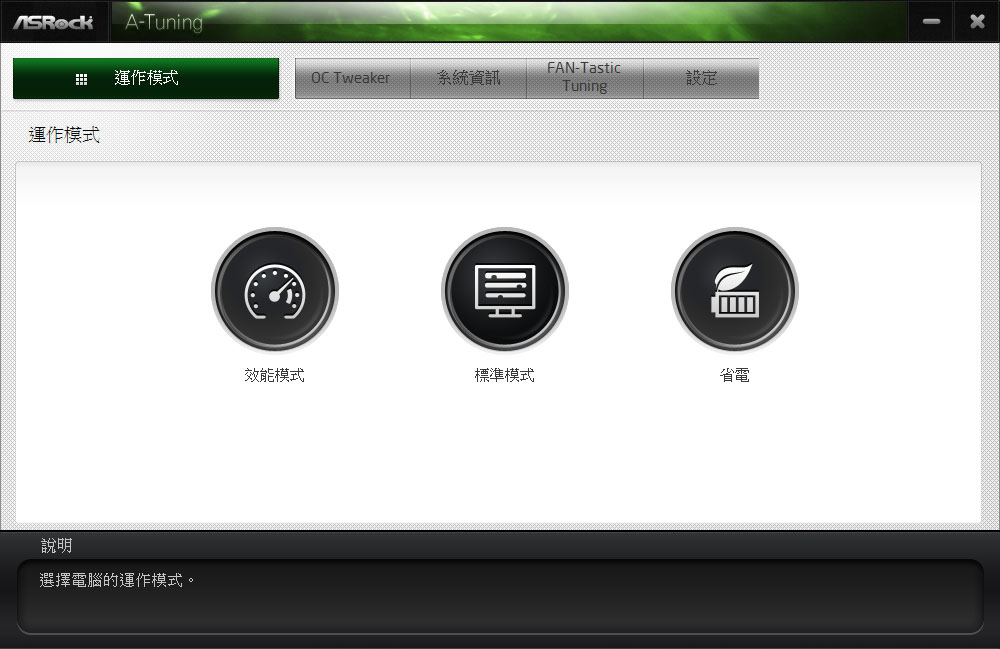

▼A-Tuning應用程式”運作模式”頁面,可快速切換效能模式/標準模式/省電模式


▼A-Tuning應用程式”OC Tweaker”頁面,可調整CPU/BCLK頻率、電壓設定,也可儲存/載入設定檔、快速鍵功能,最右邊三角形按下去可顯示目前CPU速度

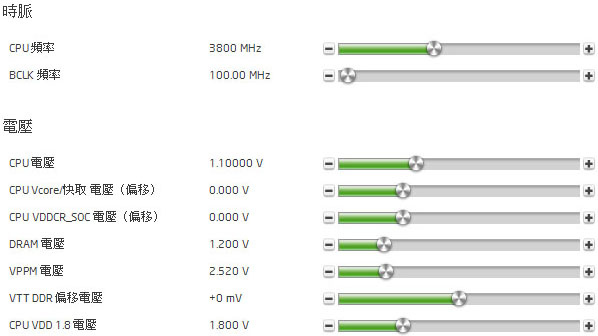

▼OC Tweaker可設定的項目如下圖


▼A-Tuning應用程式”系統資訊”頁面,可顯示目前CPU速度、BCLK頻率、風扇/溫度/電壓狀況

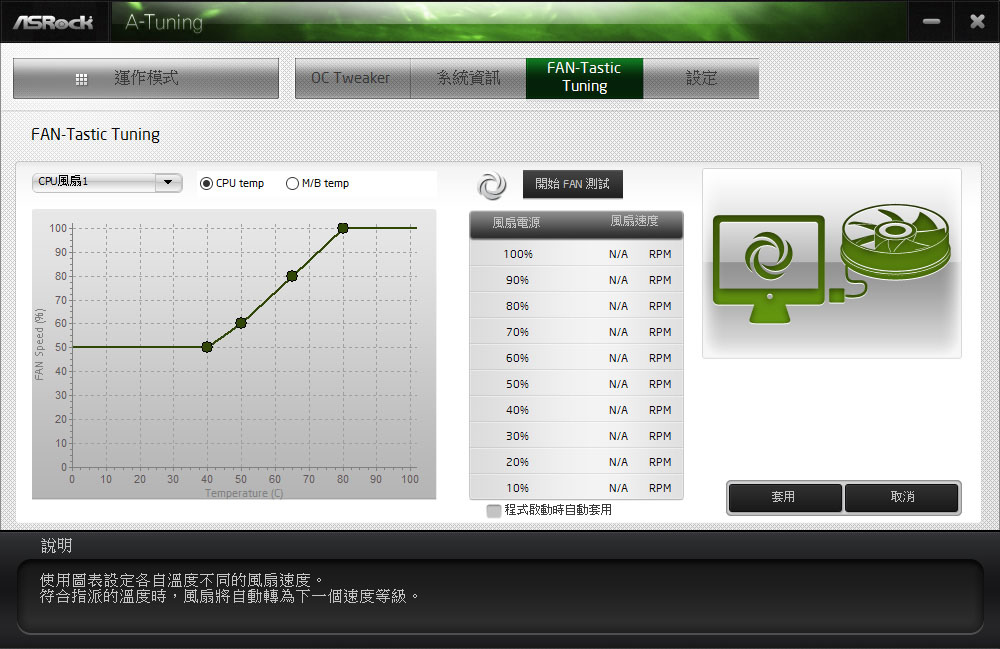

▼A-Tuning應用程式”Fan-Tastic Tuning”頁面,可顯示目前通道風扇溫度控制曲線,設定由CPU還是MB溫度控制轉速,按下”開始風扇測試”會讓程式自動檢測不同百分比下風扇轉速,達到轉速控制最佳化

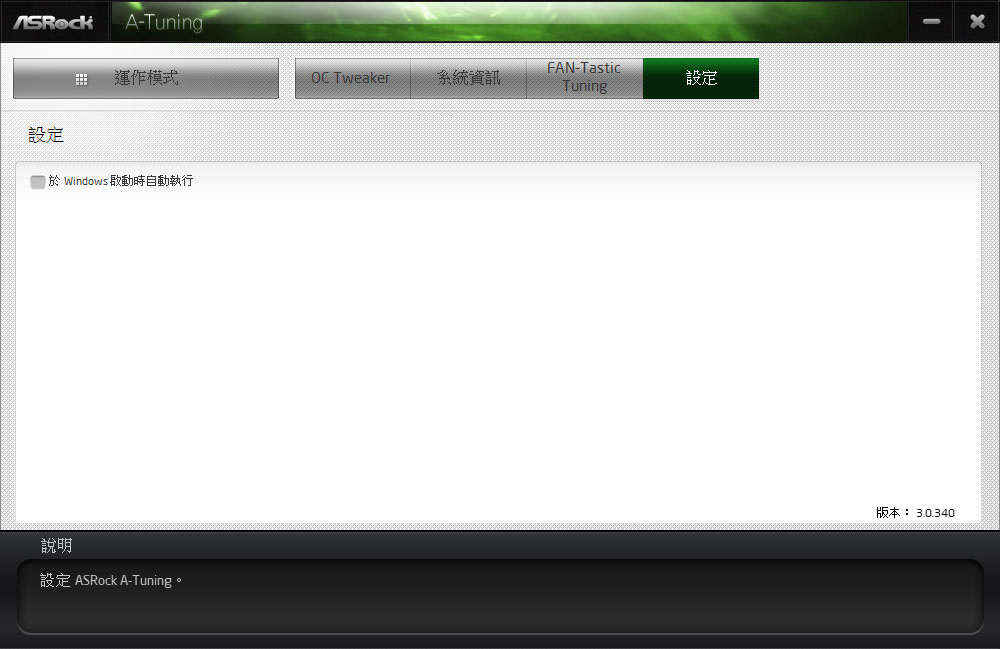

▼A-Tuning應用程式”設定”頁面,可設定是否在Windows啟動後自動執行,並顯示目前版本號碼


▼DRAGON應用程式”首頁”頁面,右邊顯示目前使用網路的程式名稱,並可設定上傳/下載流量限制、優先權、是否封鎖。左邊有自動/遊戲/串流/瀏覽器的快捷按鍵,可選擇讓程式自動管理或依照目前使用情形手動設定


▼DRAGON應用程式”設定”頁面,可設定顯示程式圖示、網站識別、RxHighPriority等功能的開啟或關閉


▼DRAGON應用程式”系統資訊”頁面,顯示目前網路卡/作業系統/處理器/記憶體/顯示卡資訊,上傳/下載速度


▼DRAGON應用程式”警示”頁面,可啟用進階警示系統以追蹤網路延遲,也可設定自訂網址的延遲門檻值,下方顯示延遲狀態圖表


▼DRAGON應用程式”網路使用量”頁面,顯示目前網路下載/上傳即時流量及TOP5前五名


▼DRAGON應用程式”關於”頁面,可設定語言,顯示程式/資料庫版本,手動更新按鍵

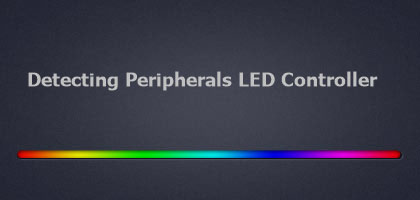

▼ASRock POLYCHROME SYNC應用程式啟動畫面,會先偵測主機板各RGB控制埠連接及其他相容RGB連動控制硬體

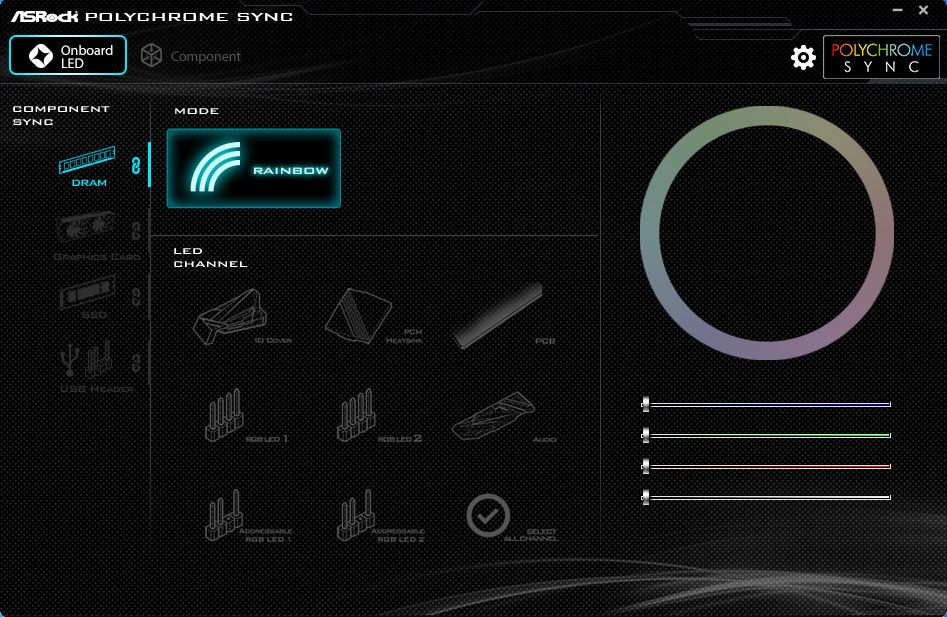

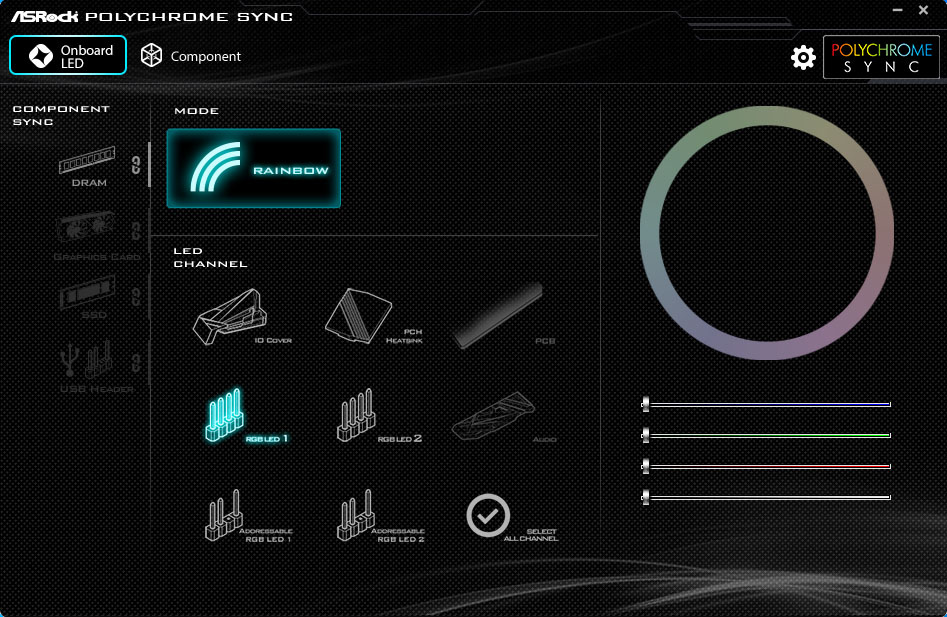

▼ASRock POLYCHROME SYNC應用程式Onboard LED設定畫面,可用通道會顯示出來,例如B550 STEEL LEGEND總共有IO Cover、PCH Heatsink、RGB_1、RGB_2、ARGB_1、ARGB_2等六個通道,可個別設定,也可所有通道連動


▼若是有安裝相容POLYCHROME SYNC連動控制組件,例如這次裝的Antec KATANA就有支援連動控制,旁邊的DRAM會從反灰點亮,旁邊的鎖鍊圖示按下去後,就可連動同步控制,啟動連動同步控制時,就無法個別設定LED通道及零組件燈光模式,只能從Onboard頁面的Mode下去控制所有RGB的燈光模式

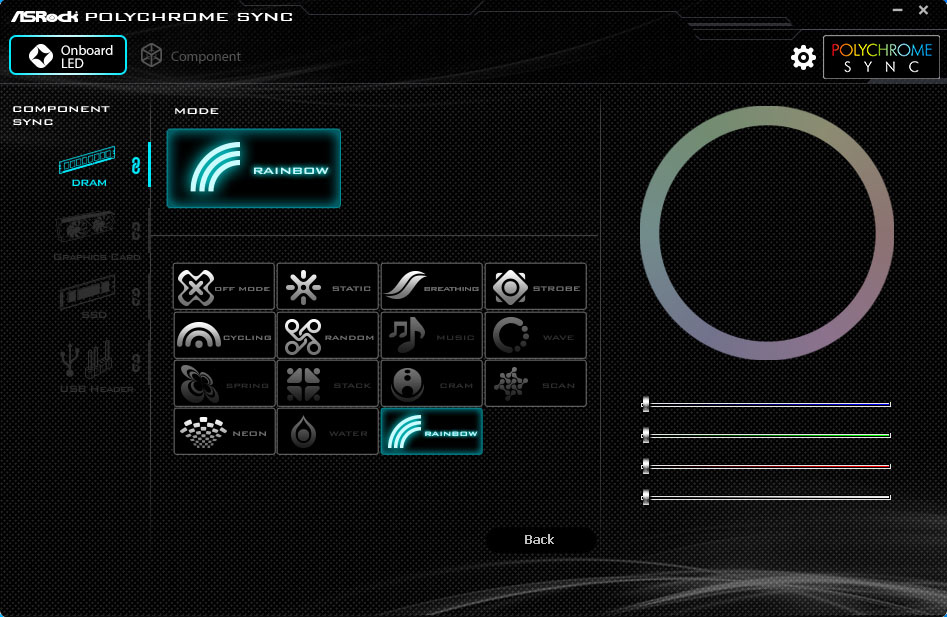

▼Onboard頁面的Mode,可設定RGB燈光模式,有Static/Breathing/Strobe/Cycling/Random/Music/Wave/Spring/Stack/Cram/Scan/Neon/Water/Rainbow等模式可選,也可設定OFF關閉燈光

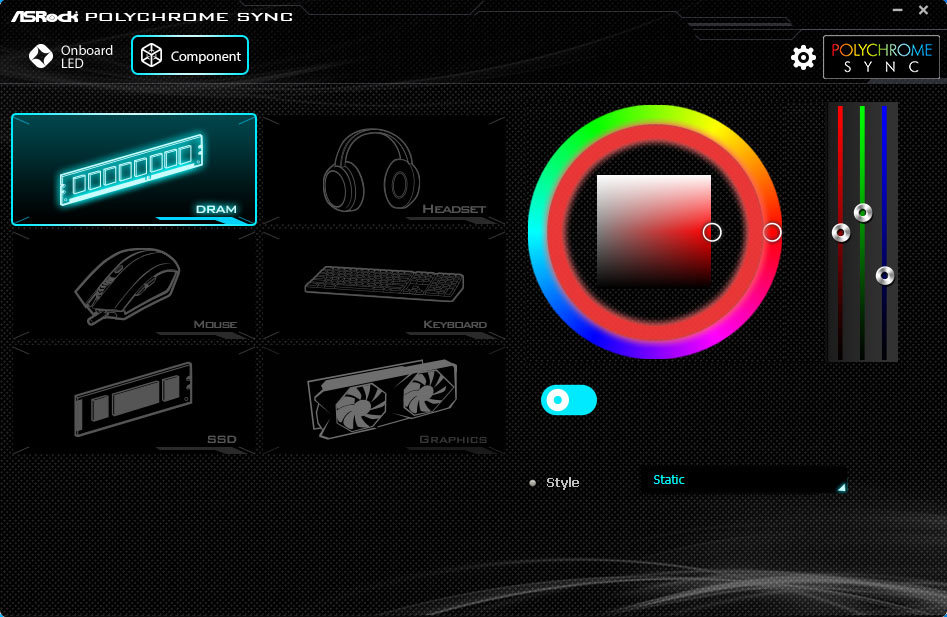

▼ASRock POLYCHROME SYNC應用程式Component設定畫面,沒有開啟連動時,可進入此頁面單獨設定支援POLYCHROME SYNC硬體裝置的燈光設定,因為Antec KATANA支援POLYCHROME SYNC,所以DRAM項目會從反灰點亮,並可在右邊設定開啟/關閉燈光以及燈光模式

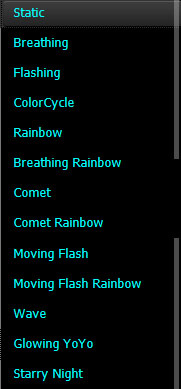

▼Antec KATANA支援的燈光模式,有Static/Breathing/Flashing/ColorCycle/Rainbow/Breathing Rainbow/Comet/Comet Rainbow/Moving Flash/Moving Flash Rainbow/Wave/Glowing YoYo/Starry Night

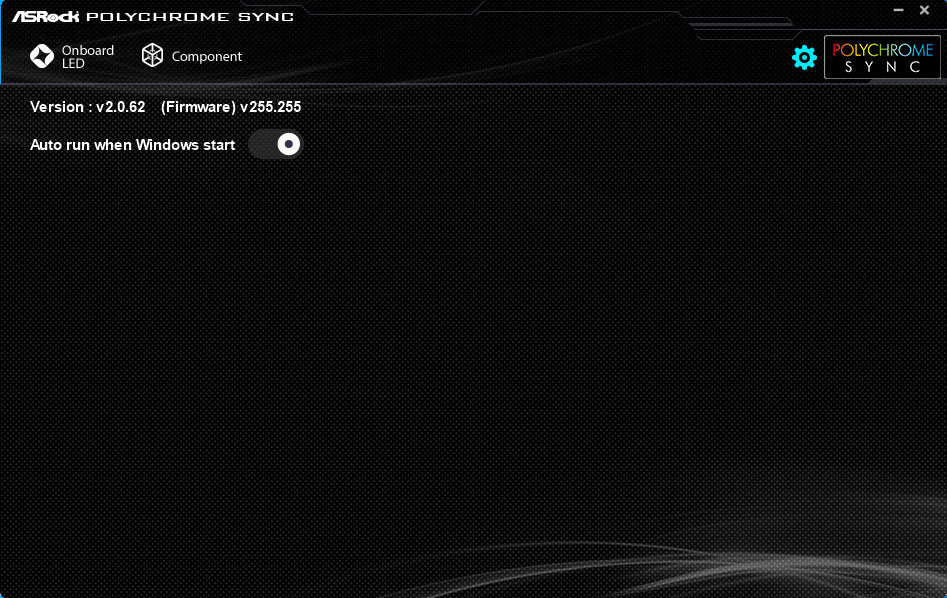

▼ASRock POLYCHROME SYNC應用程式設定畫面,顯示目前應用程式/韌體版本,設定開機是否自動啟動程式ps07.jpg

UEFI設定畫面鍵盤操作說明:
”←”/”→”:選擇功能表列上的選項
”↑”/”↓”:上下移動游標選擇項目
”Enter”:進入子畫面
“+”/”-“:變更選取項目的選項
“Tab”:切換至下一個功能
“PGUP”:前往上一頁
”PGDN”:前往下一頁
“HOME”:前往畫面最上方
“END”:前往畫面最下方
”F1”:顯示一般說明畫面
“F7”:捨棄變更並結束設定公用程式
“F9”:在所有設定中,載入最佳預設設定值
”F10”:儲存變更並結束設定公用程式
”F12”:列印畫面
“ESC”:跳至結束畫面或結束目前的畫面
除了使用鍵盤操作外,也可以使用滑鼠進行操作

▼主畫面
進入UEFI設定畫面時出現的首頁,也會顯示目前UEFI BIOS版本、處理器類型、頻率、微碼、記憶體總容量、各記憶體插槽安裝模組容量及速度

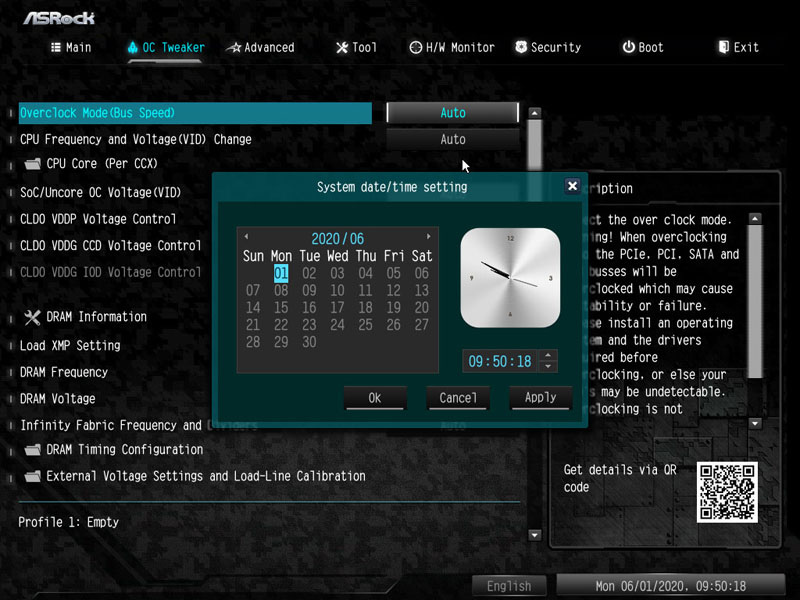

▼任何畫面下用滑鼠點選右下角日期時間,可設定系統日期與時間

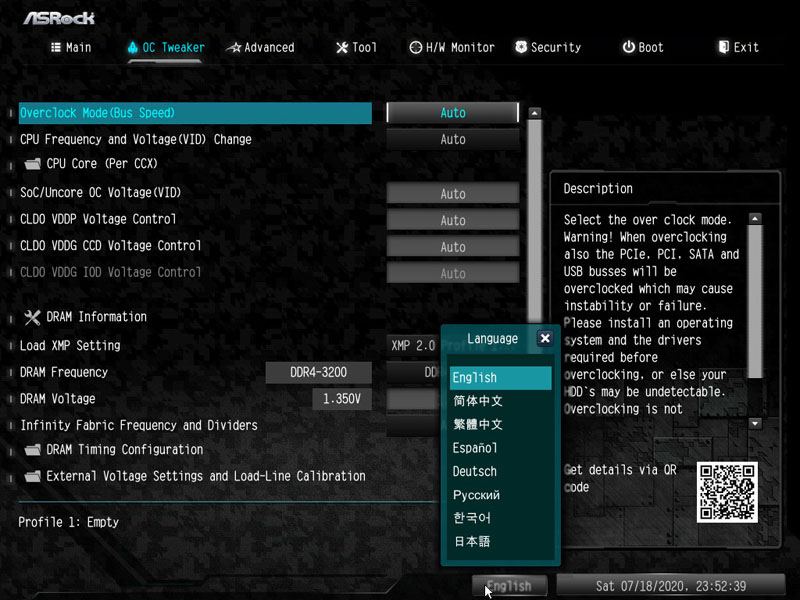

▼任何畫面下用滑鼠點選右下角時間左邊的”English”按鈕,可設定顯示語言,預設為英文

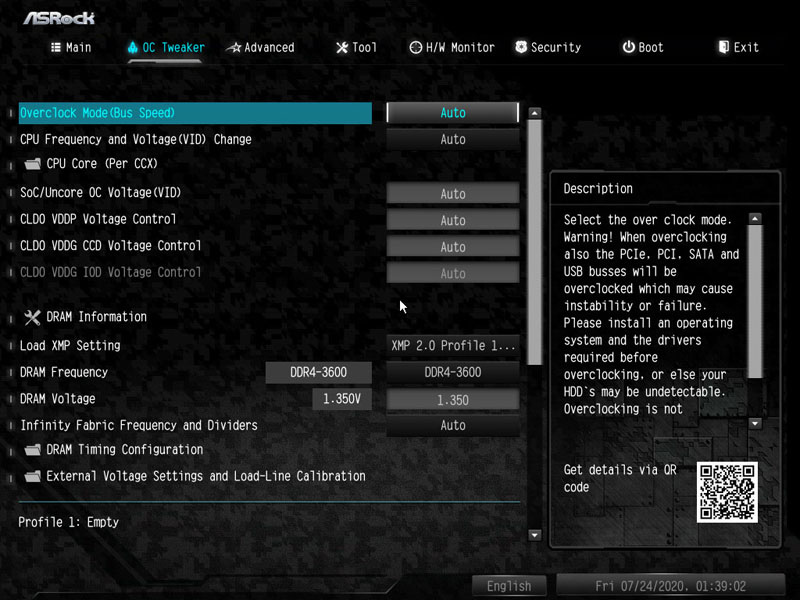

▼OC Tweaker畫面
在OC Tweaker畫面中可設定手動超頻功能
超頻模式(匯流排速度):選擇手動模式後可調整BCLK,調整BCLK時PCIe、SATA和USB匯流排頻率也會跟著改變
CPU頻率與電壓(VID)變更:選擇手動模式後可調整倍頻及電壓
SoC/Uncore超頻電壓(VID):選擇手動模式後可調整SoC/非核心電壓(VDD_SOC)來支援記憶體及Infinity Fabric超頻
CLDO VDDP電壓控制:VDDP是SoC上DDR4實體層(PHY)的電壓
CLDO VDDG CCD電壓控制:VDDG CCD為內部CCD的Infinity Fabric匯流排電壓
CLDO VDDG IOD電壓控制:VDDG IOD為內部cIOD的Infinity Fabric匯流排電壓
DRAM資訊:顯示各插槽DDR4記憶體模組的SPD資訊
載入XMP設定:若是記憶體具備XMP紀錄檔,可以透過此功能快速載入參數
DRAM頻率:若選擇”Auto”(自動),主機板將偵測記憶體模組SPD並自動指派適合的頻率,選擇手動模式可以調整記憶體頻率
DRAM電壓:選擇手動模式可調整DRAM電壓
Infinity Fabric頻率和除頻比率:設定Infinity Fabric頻率(FCLK)和除頻比率

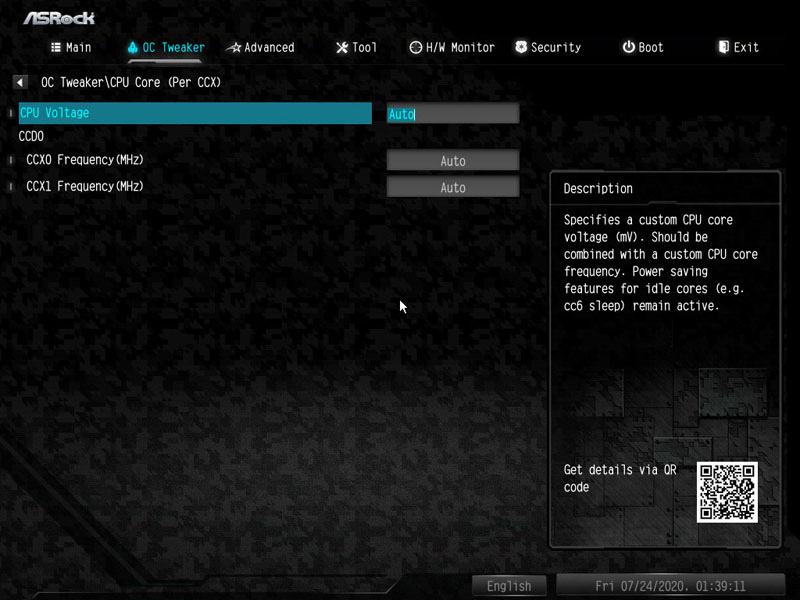

▼OC Tweaker\CPU核心(每CCX),僅可在”超頻模式(匯流排速度)”和”CPU頻率與電壓(VID)變更”這兩項為Auto模式下使用
CPU電壓:此項目用來設置CPU核心電壓(mV)
CCD0
CCX0頻率(MHz):此項目用來單獨調整CCX0頻率
CCX1頻率(MHz):此項目用來單獨調整CCX1頻率

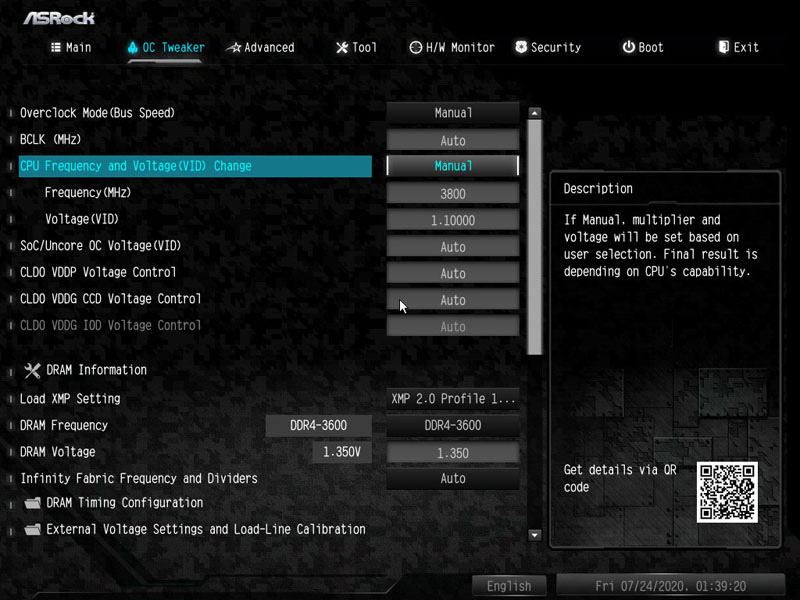

▼”超頻模式(匯流排速度)”和”CPU頻率與電壓(VID)變更”這兩項設置Manual模式時,CPU核心(每CCX)選項消失

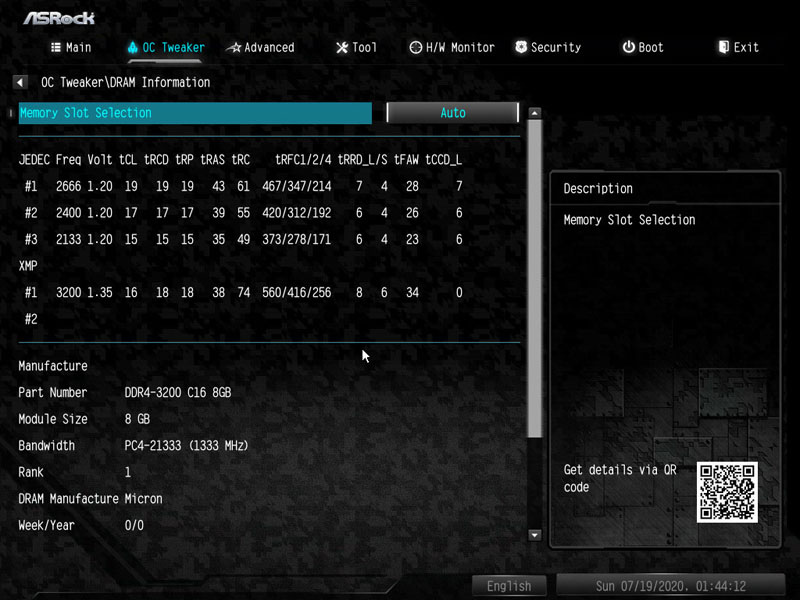

▼OC Tweaker\記憶體資訊,可顯示各插槽DDR4記憶體模組的SPD資訊

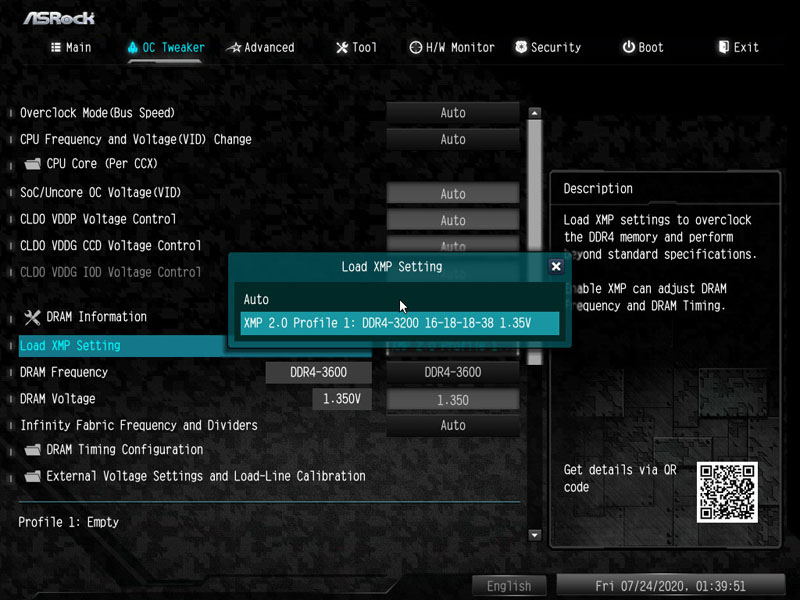

▼載入XMP設定,若是記憶體具備XMP紀錄檔,可以透過此功能快速載入參數

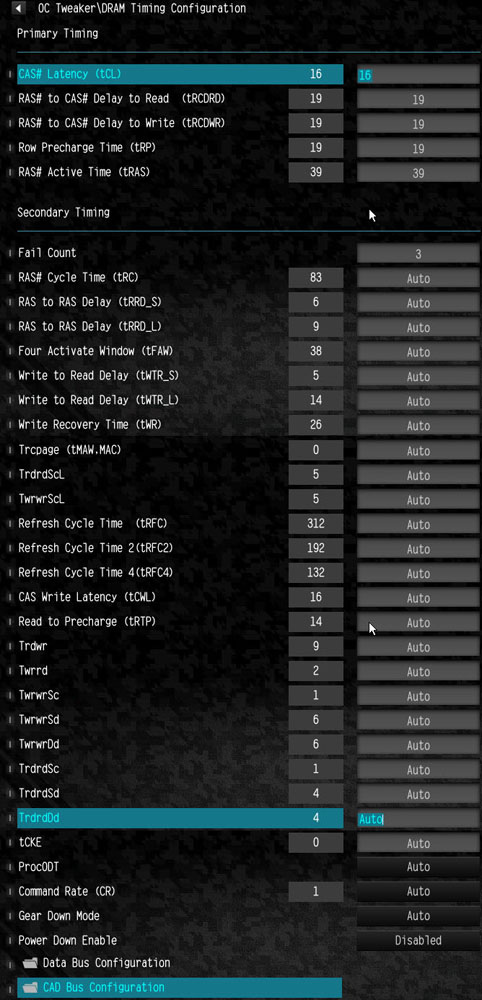

▼OC Tweaker\DRAM Timing Configuration(記憶體時序設置),可設置詳細的記憶體時序參數

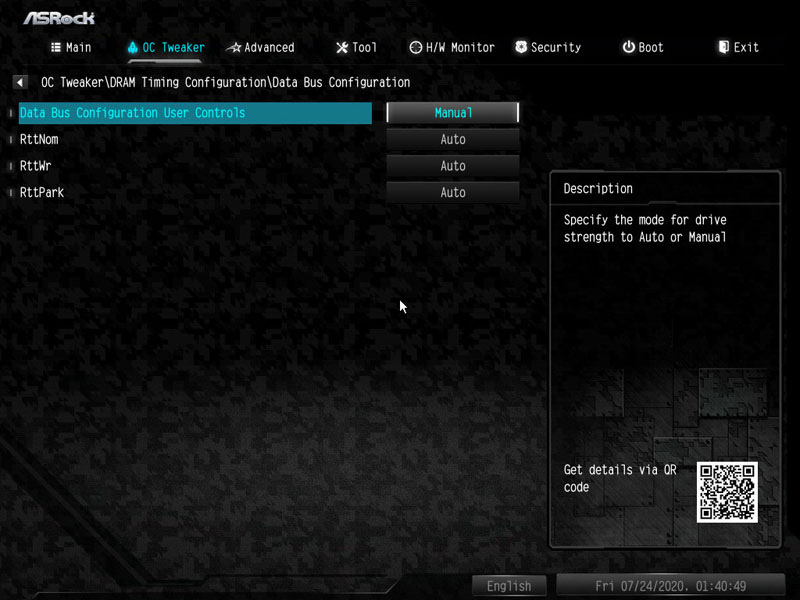

▼OC Tweaker\DRAM Timing Configuration\Data Bus Configuration(記憶體時序設置/資料匯流排設置),可設置詳細的資料匯流排參數

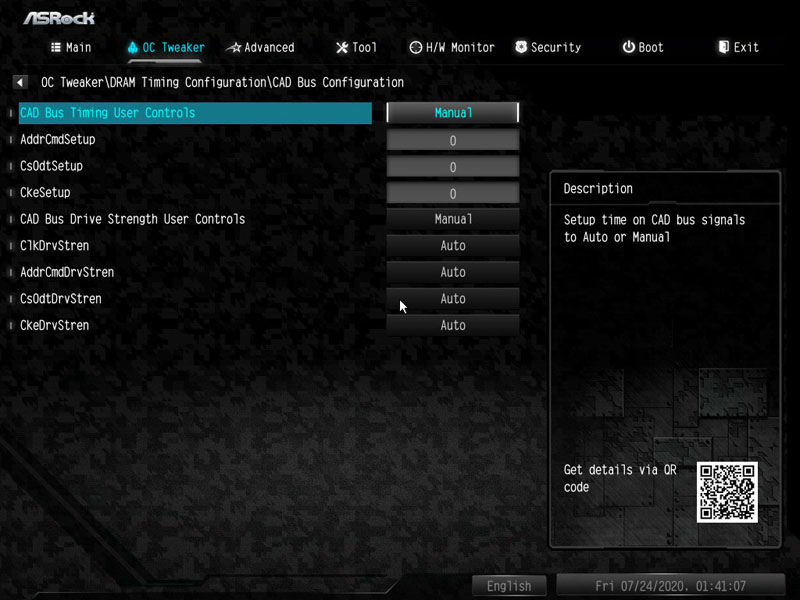

▼OC Tweaker\DRAM Timing Configuration\CAD Bus Configuration(記憶體時序設置/CAD匯流排設置),可設置詳細的CAD匯流排參數

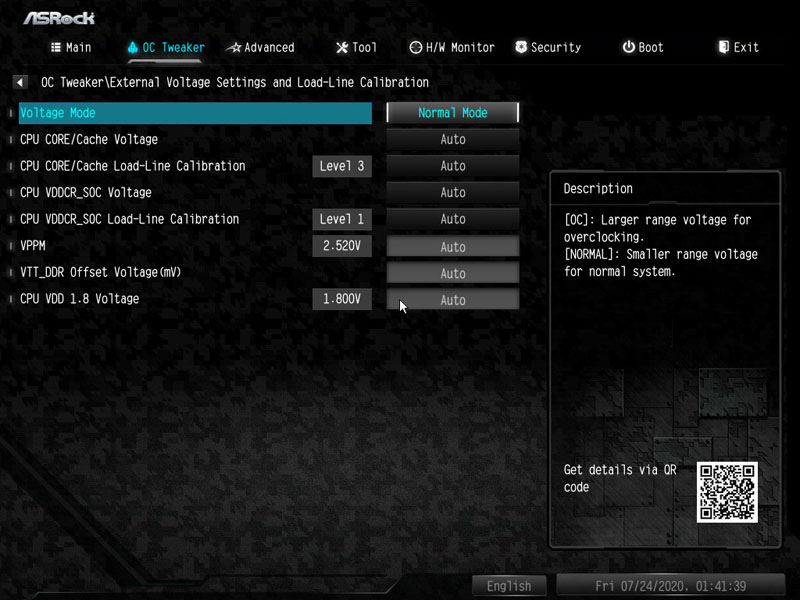

▼OC Tweaker\外部電壓設置與負載線校正
電壓模式:設定”正常模式”時電壓調節範圍較小,設定”超頻模式”時電壓調節範圍較大
CPU核心/快取電壓:設定CPU核心/快取電壓(自動/偏移模式/固定模式)
CPU核心/快取電壓負載線校正:調整負載線以防止CPU核心/快取電壓在重載時壓降,可設定Auto、Level1至5,Level 1壓降最少,Level 5壓降最大
CPU VDDCR_SOC電壓:設定VDDCR_SOC電壓(自動/偏移模式/固定模式)
CPU VDDCR_SOC電壓負載線校正:調整負載線以防止CPU VDDCR_SOC電壓在重載時壓降,可設定Auto、Level1至5,Level 1壓降最少,Level 5壓降最大
VPPM:設定VPPM電壓
VTT_DDR偏移電壓(mV):設定VTT_DDR偏移電壓(mV)
CPU VDD 1.8V電壓:設定CPU VDD 1.8V的電壓

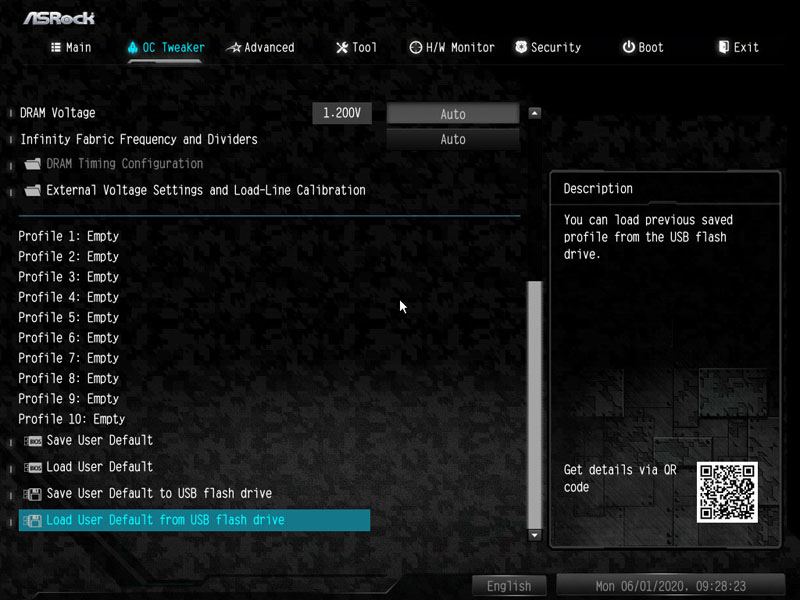

▼OC Tweaker設定檔管理,內部有10個設定檔儲存空間
儲存使用者預設值:鍵入設定檔名稱,然後按”Enter”後將目前設定儲存為使用者預設值
載入使用者預設值:載入先前儲存的使用者預設值
將使用者預設值儲存至磁碟:將目前使用者預設值儲存至USB隨身碟
從磁碟載入使用者預設值:從USB隨身碟載入先前儲存的使用者預設值

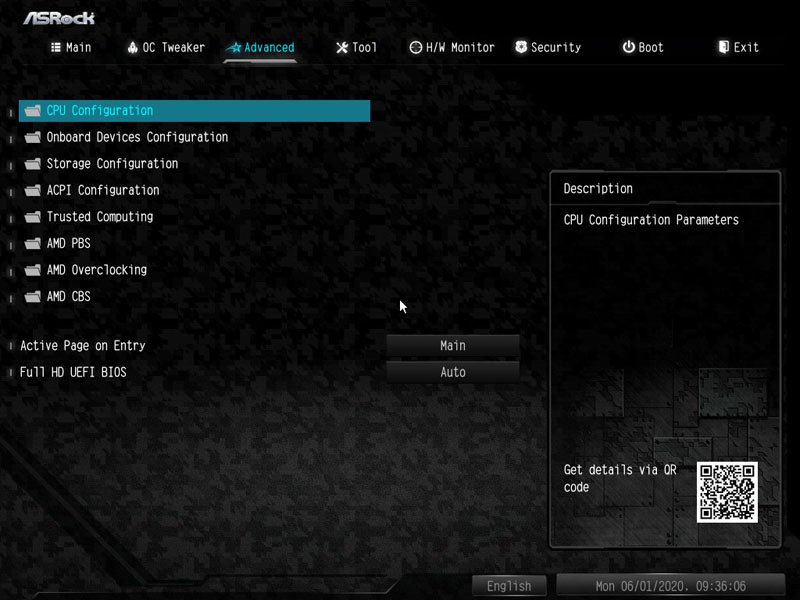

▼進階畫面
可以設定下列項目:CPU Configuration(中央處理器設定)、Onboard Devices Configuration(內建裝置設定)、Storage Configuration(儲存設定)、ACPI Configuration(ACPI 電源管理設定)、Trusted Computing(可信賴運算)、AMD PBS、AMD Overclocking(AMD超頻功能表)及AMD CBS
進入時啟動頁面:進入UEFI設定公用程式時,預設顯示的頁面
Full HD UEFI:選取”Auto(自動)”時,若螢幕支援Full HD解析度,解析度會設為1920x1080。若螢幕不支援Full HD解析度,則會設為1024 x 768。選取”Disabled(關閉)”時,解析度將固定在1024x768

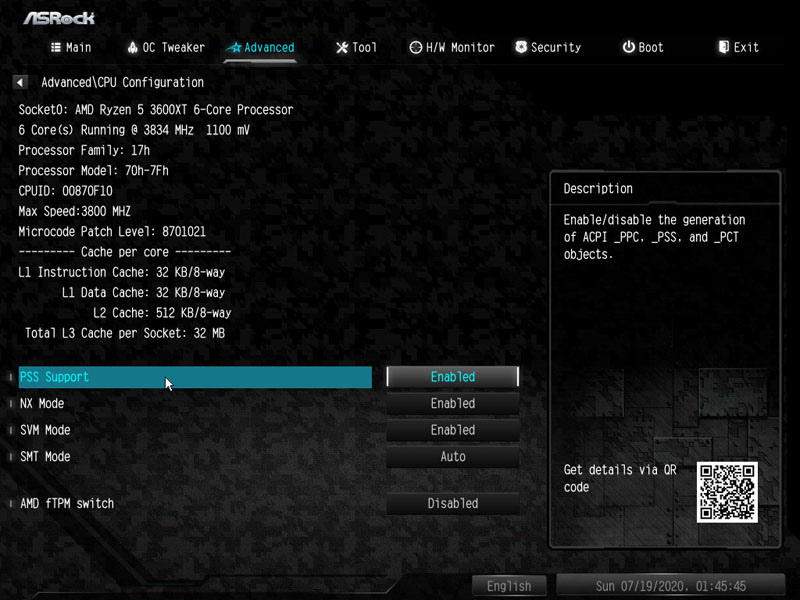

▼CPU設定,上方會顯示處理器詳細資訊
PSS支援:此項目可用於開啟或關閉產生ACPI的_PPC、_PSS與_PCT物件(與省電功能有關)
NX模式:此項目可用於開啟或關閉NX模式(與安全功能有關)
SVM(安全虛擬機器)模式:當此項目設為”Enabled(開啟)”時,VMM(Virtual Machine Architecture虛擬機器架構)可以利用AMD-V提供的額外硬體性能
SMT模式:此項目可用於停用對稱多執行緒(例如6C12T會變成6C6T)。若要重新啟用SMT,需要在選擇’自動”後關閉電源再開啟。停用SMT 的系統不支援S3
AMD fTPM切換:可切換AMD CPU fTPM(Firmware Trusted Platform Module)、Route to SPI TPM(主機板TPM)或是關閉

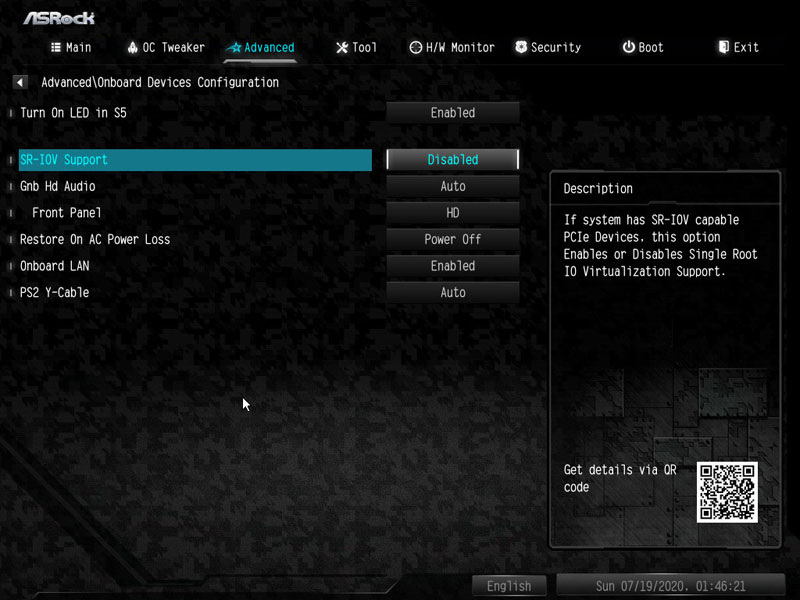

▼內建設備設定
在S5中開啟LED:在ACPI S5狀態下開啟/關閉LED
SR-IOV支援:若安裝支援SR-IOV功能的PCIe 裝置,可啟用/停用SR-IOV(Single Root IO Virtualization)
板載HD音訊:啟用/停用板載HD音訊
前置面板音訊:啟用/停用前置面板HD音訊,以及設定前置面板為HD/AC97
還原停電前狀態:選擇’Power Off(關閉電源)”,在恢復電力後主機電源維持關閉。選擇”Power On(開啟電源)”,在恢復電力後主機電源自動開啟
內建有線網路:開啟或關閉內建有線網路控制器
PS2 Y-Cable:將此選項設置為”Auto(自動)”,插入PS2 Y Cable將自動啟用

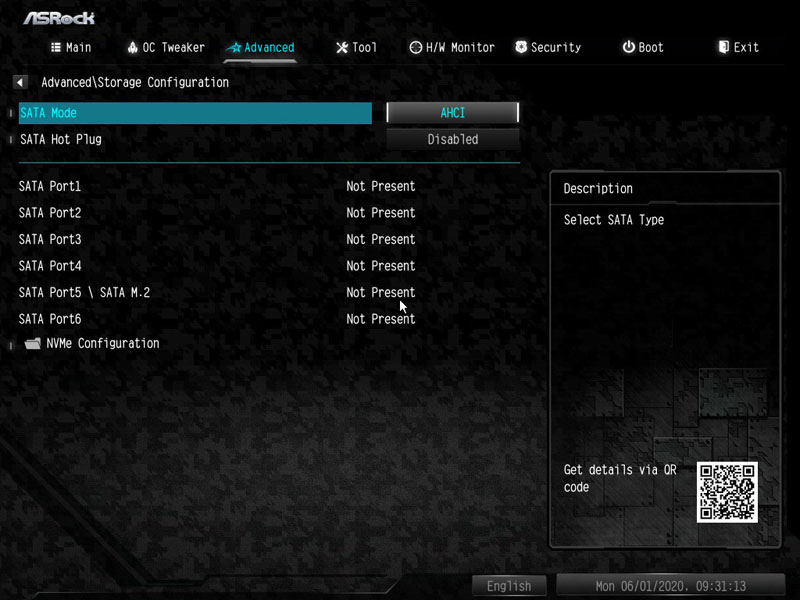

▼儲存設定
SATA模式:可選AHCI/RAID模式
SATA熱插拔:此項用來啟用/停用SATA埠的熱插拔功能
下面顯示各SATA連接裝置資訊

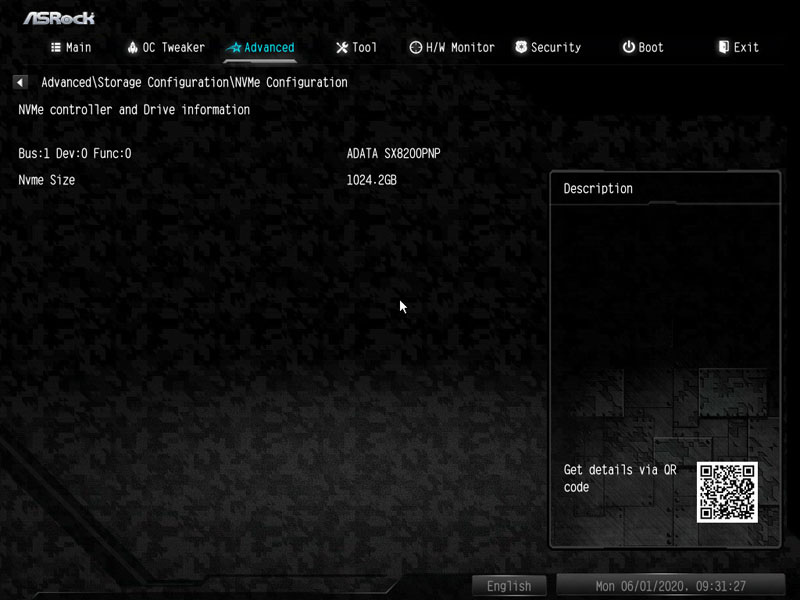

▼NVMe設置頁面,可顯示NVMe裝置資訊

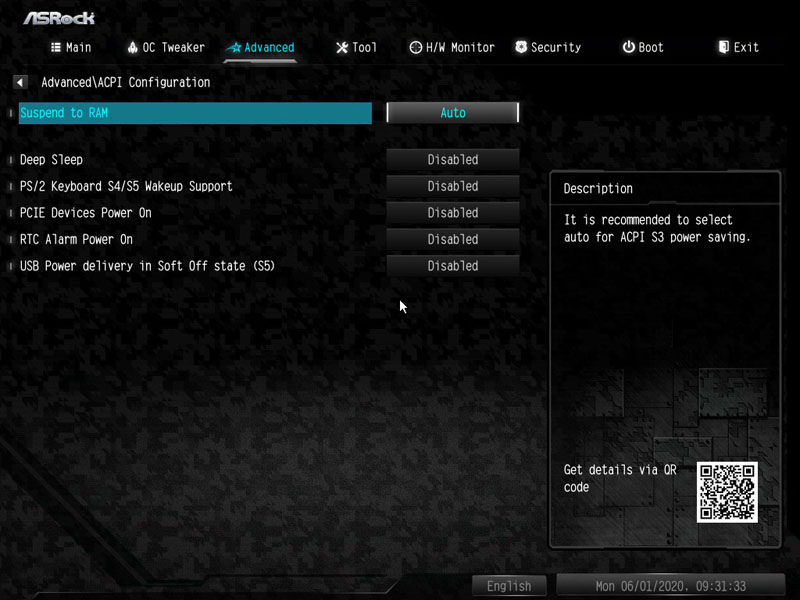

▼ACPI 設定
記憶體休眠(Suspend to RAM):建議選擇自動,以節省ACPI S3的電力
深沈睡眠:設定深沈睡眠模式,在電腦休眠時節省電源
支援使用PS/2鍵盤從S4/S5狀態喚醒:允許由PS/2鍵盤喚醒系統
PCIE裝置電源開啟:設置由PCIE裝置喚醒系統及啟用網路喚醒(Wake On Lan)
RTC定時開機:設置於指定時間下喚醒系統
S5狀態下USB電源供應:若設定為開啟,即使系統處於S5電源狀態下,USB介面仍可為設備供電

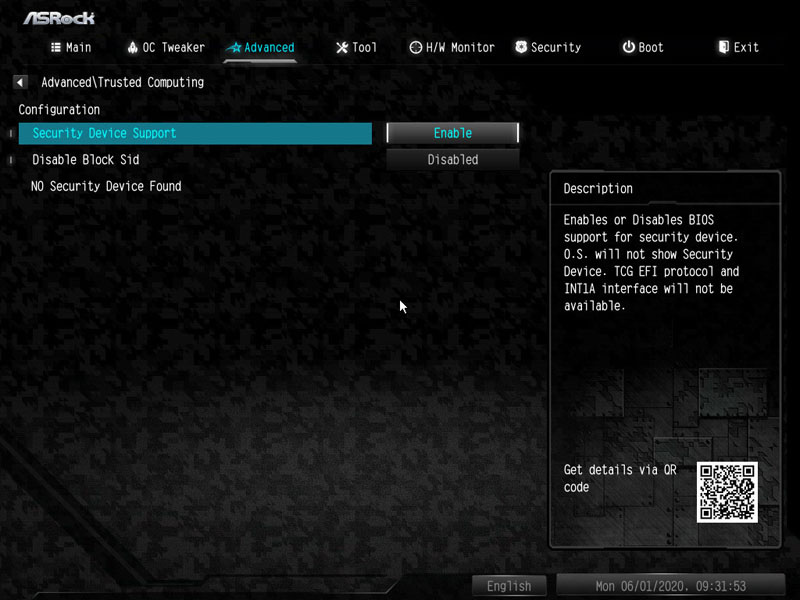

▼可信賴運算
安全性裝置支援:啟用即可啟動信賴平台模組(TPM)安全防護(需安裝安全防護硬體)

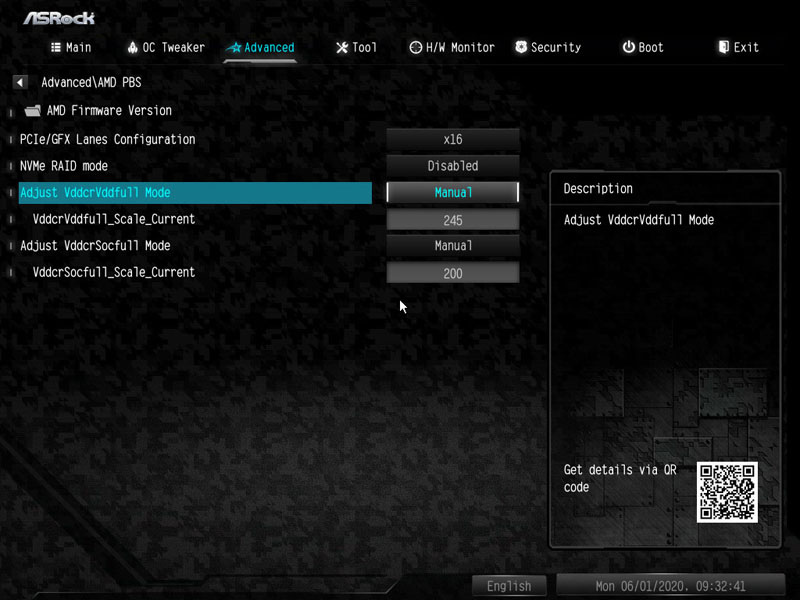

▼AMD PBS,可用來設定AMD特定功能
PCIe/GFX Lanes Configuration:設置PCIe通道配置
NVMe RAID mode:設置NVMe RAID功能
Adjust VddcrVddfull Mode:設置VddcrVdd自動/手動模式
VddcrVddfull_Scale_Current:設置VddcrVdd電流門檻
Adjust VddcrSocfull Mode:設置VddcrSoc自動/手動模式
VddcrSocfull_Scale_Current:設置VddcrSoc電流門檻

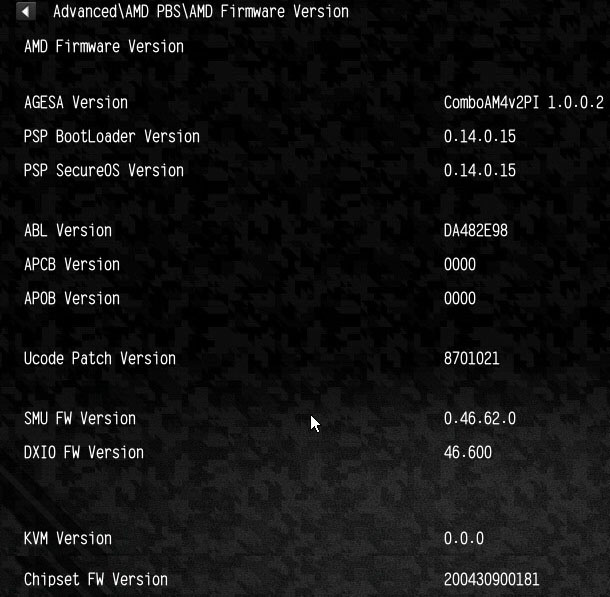

▼Advanced\AMD PBS\AMD Firmware Version(AMD韌體版本),可顯示AGESA(AMD Generic Encapsulated Software Architecture,AMD通用封裝軟體架構)以及其他部分的韌體版本

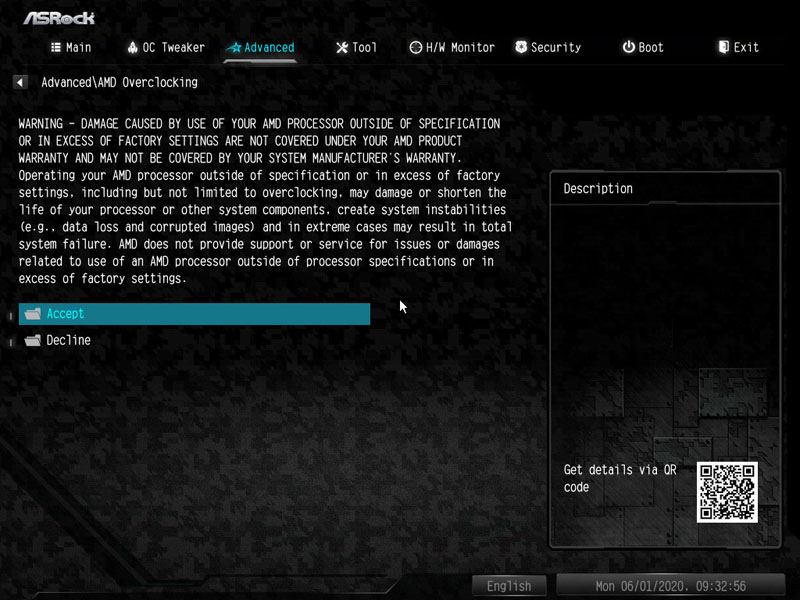

▼AMD超頻功能設定選單,進入前會顯示警告畫面

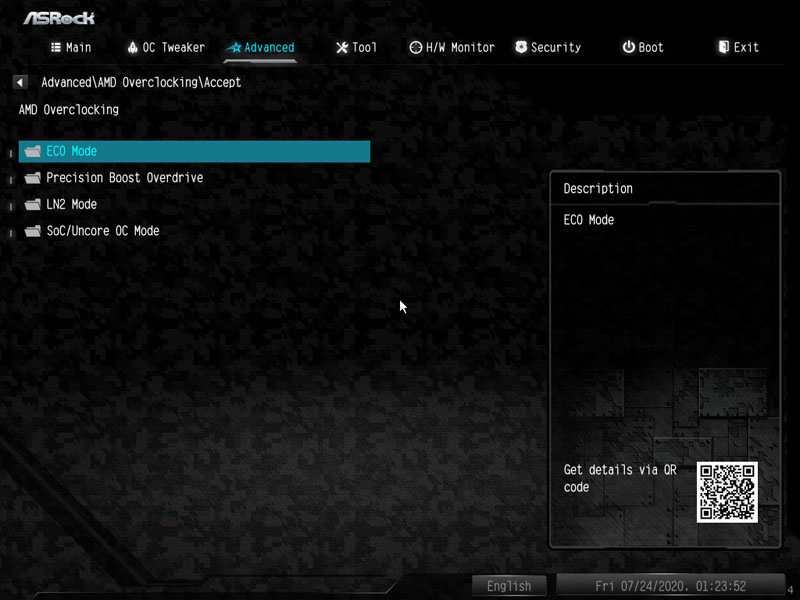

▼選擇”Accept(同意)”後,就可進入AMD超頻功能設定選單,有ECO Mode、Precision Boost Overdrive(PBO)、LN2 Mode、SoC/Uncore OC Mode這四個子選單

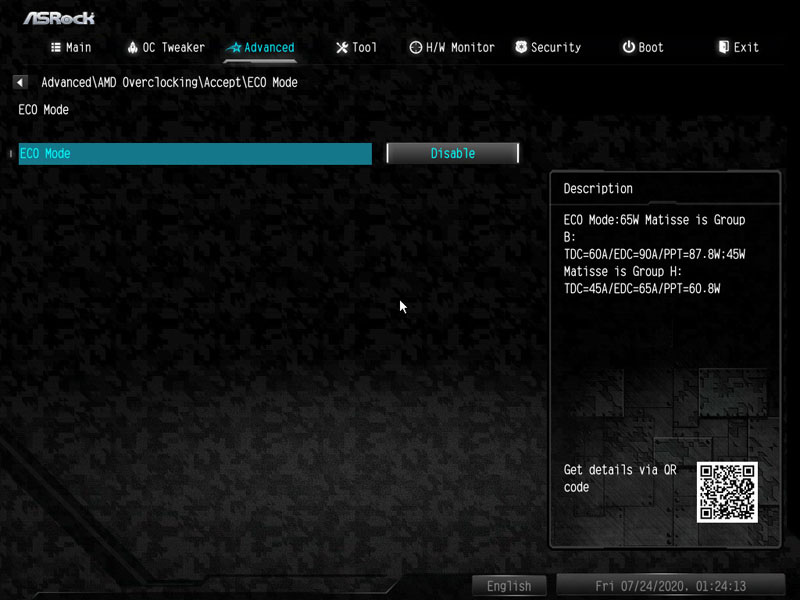

▼Advanced\AMD Overclocking\ECO Mode

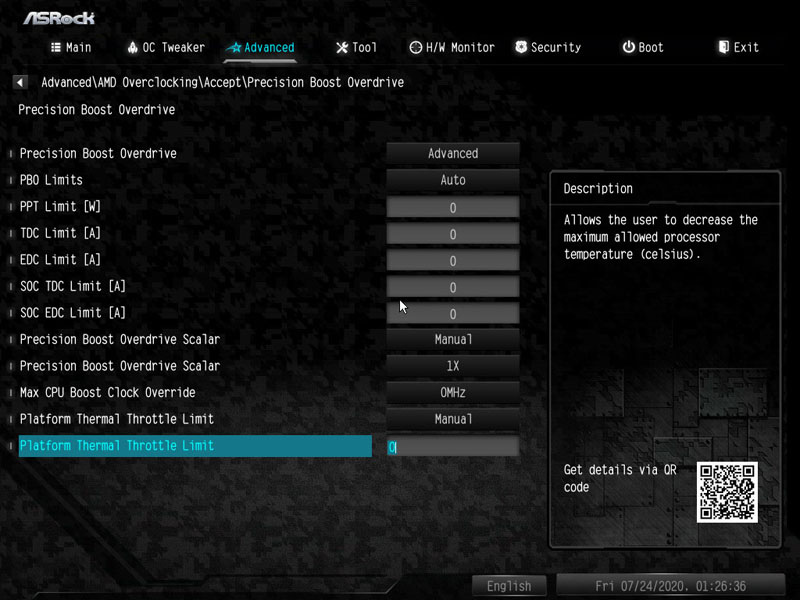

▼Advanced\AMD Overclocking\ Precision Boost Overdrive(PBO)


▼Advanced\AMD Overclocking\ LN2 Mode

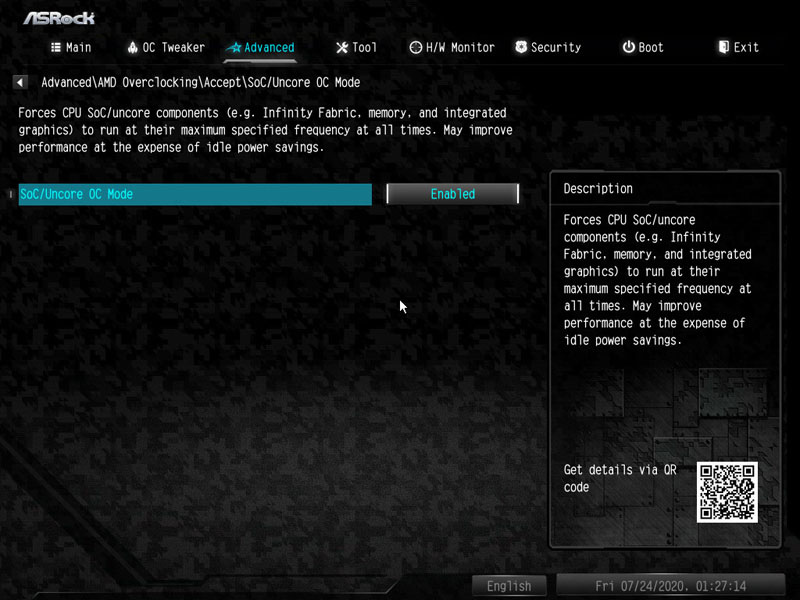

▼Advanced\AMD Overclocking\SoC/Uncore OC Mode

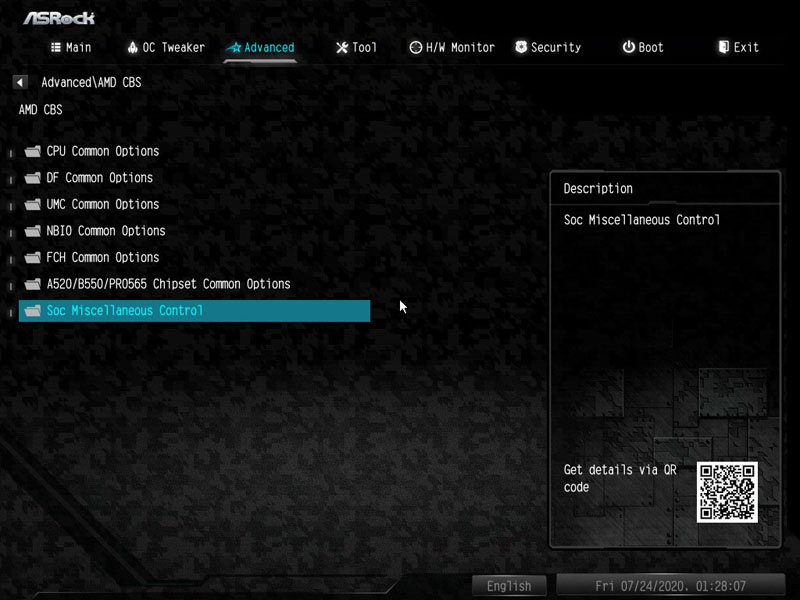

▼AMD CBS,AMD CBS功能表可用來設定特定功能

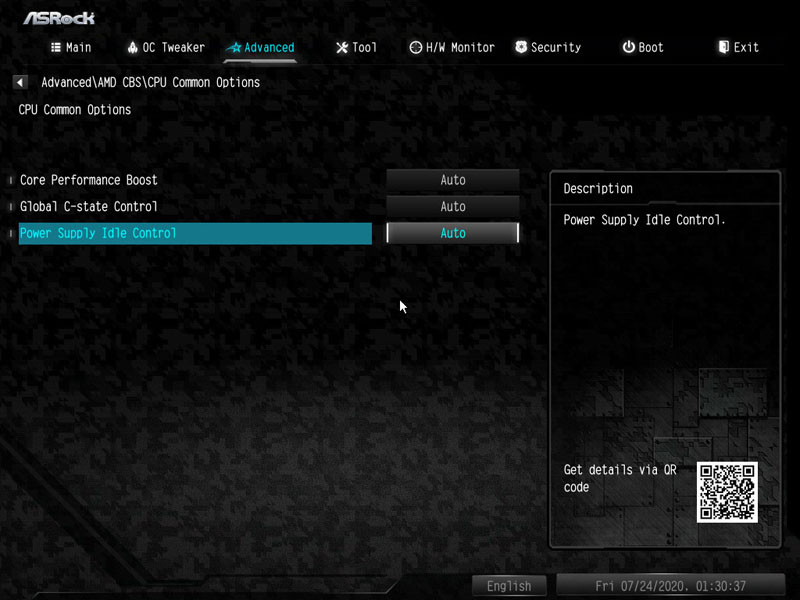

▼Advanced\AMD CBS\CPU Common Options

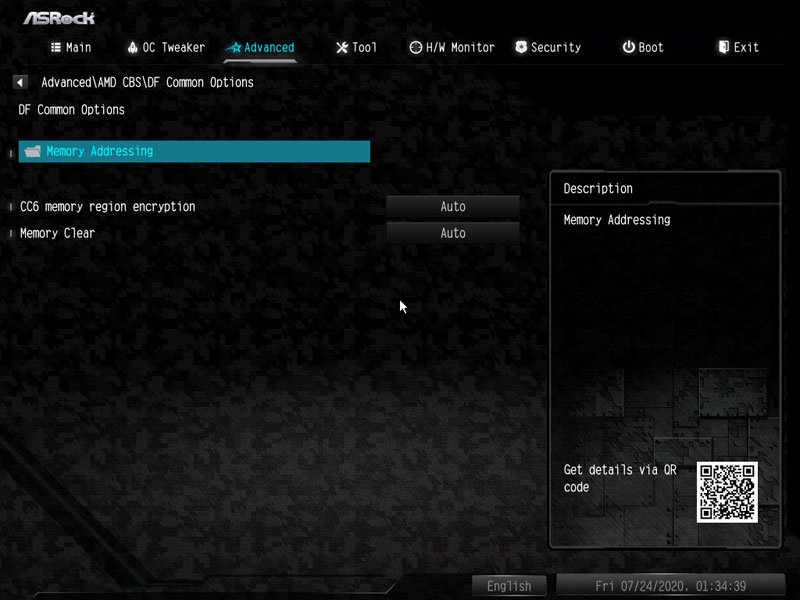

▼Advanced\AMD CBS\DF Common Options


▼Advanced\AMD CBS\CPU Common Options\Memory Addressing


▼Advanced\AMD CBS\UMC Common Options


▼Advanced\AMD CBS\UMC Common Options\DRAM Memory Mapping

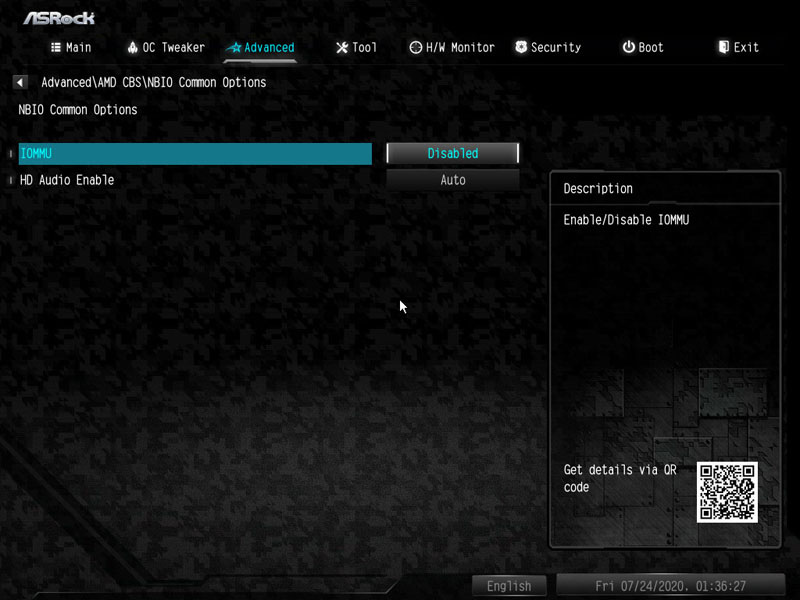

▼Advanced\AMD CBS\NBIO Common Options

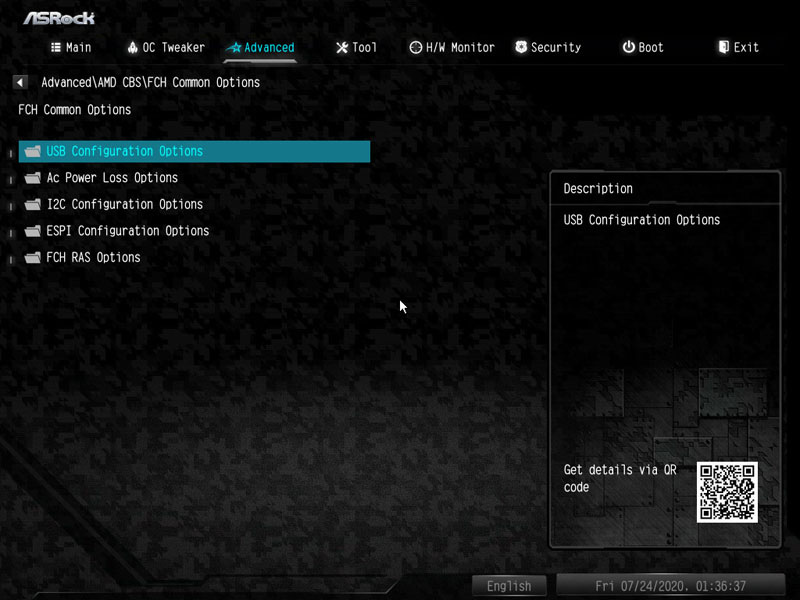

▼Advanced\AMD CBS\FCH Common Options

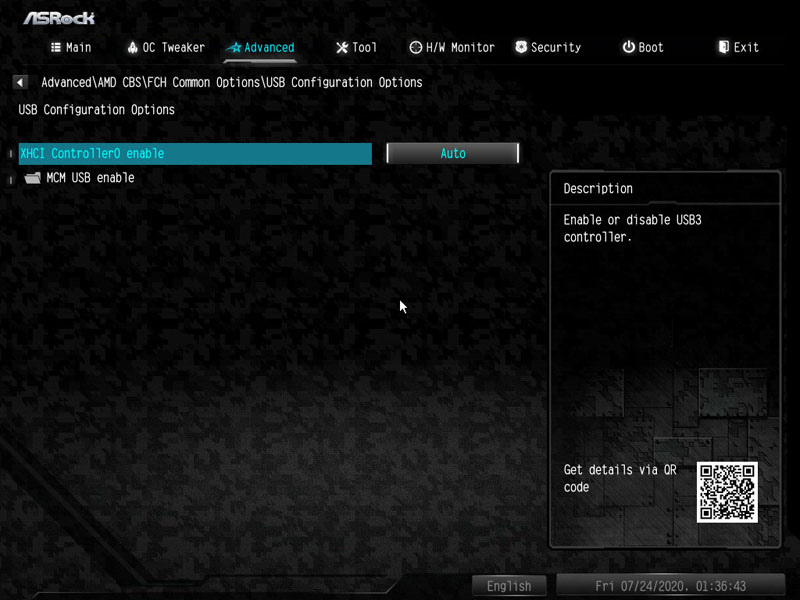

▼Advanced\AMD CBS\FCH Common Options\USB Configuration Options


▼Advanced\AMD CBS\FCH Common Options\USB Configuration Options\MCM USB enable


▼Advanced\AMD CBS\FCH Common Options\Ac Power Loss Options


▼Advanced\AMD CBS\FCH Common Options\I2C Configuration Options


▼Advanced\AMD CBS\FCH Common Options\ESPI Configuration Options


▼Advanced\AMD CBS\FCH Common Options\FCH RAS Options


▼Advanced\AMD CBS\A520/B550/PRO565 Chipset Common Options


▼Advanced\AMD CBS\A520/B550/PRO565 Chipset Common Options\A520/B550/PRO565 SATA Configuration Options


▼Advanced\AMD CBS\A520/B550/PRO565 Chipset Common Options\A520/B550/PRO565 USB Configuration Options


▼Advanced\AMD CBS\A520/B550/PRO565 Chipset Common Options\USB Port Configuration Options(XHCI DID=0x43EC)


▼Advanced\AMD CBS\A520/B550/PRO565 Chipset Common Options\USB Port Configuration Options(XHCI DID=0x43EE/0x43EF)


▼Advanced\AMD CBS\Soc Miscellaneous Control


▼工具
Easy RAID Installer:簡易RAID安裝程式,可從隨附光碟複製RAID驅動程式至USB儲存裝置,複製驅動程式後,可將SATA模式改為RAID,便可開始在RAID上安裝作業系統
SSD Secure Erase Tool:執行此工具來安全抹除固態硬碟中的資料(僅清除映像表,速度較快)
NVME Sanitization Tool:執行此工具來徹底清除NVMe固態硬碟中的資料(清除映像表與所有區塊,速度較慢)
Instant Flash:將UEFI公用程式更新檔案儲存在USB儲存裝置中,然後執行Instant Flash就可進行更新


▼SSD Secure Erase Tool畫面


▼NVME Sanitization Tool畫面


▼硬體狀態監控畫面
可監控系統硬體狀態的資訊,包括CPU溫度、主機板溫度、風扇轉速及電壓
CPU風扇1設定:選擇溫控模式(自訂/靜音/標準/效能/全速模式)


▼風扇設定
CPU_FAN2/WP切換:選擇該通道安裝風扇或水泵
CPU風扇2控制模式:選擇轉速控制為自動偵測、DC模式或PWM模式
CPU風扇2設定:選擇溫控模式(自訂/靜音/標準/效能/全速模式)
CPU風扇2溫控來源:選擇溫控依照CPU溫度還是主機板溫度
CPU風扇2開啟/關閉:設定風扇自動/開啟/關閉
CHA_FAN1/WP切換:選擇該通道安裝風扇或水泵
機殼風扇1控制模式:選擇轉速控制為自動偵測、DC模式或PWM模式
機殼風扇1設定:選擇溫控模式(自訂/靜音/標準/效能/全速模式)
機殼風扇1溫控來源:選擇溫控依照CPU溫度還是主機板溫度
機殼風扇1開啟/關閉:設定風扇自動/開啟/關閉
CHA_FAN2/WP切換:選擇該通道安裝風扇或水泵
機殼風扇2控制模式:選擇轉速控制為自動偵測、DC模式或PWM模式
機殼風扇2設定:選擇溫控模式(自訂/靜音/標準/效能/全速模式)
機殼風扇2溫控來源:選擇溫控依照CPU溫度還是主機板溫度
機殼風扇2開啟/關閉:設定風扇自動/開啟/關閉
CHA_FAN3/WP切換:選擇該通道安裝風扇或水泵
機殼風扇3控制模式:選擇轉速控制為自動偵測、DC模式或PWM模式
機殼風扇3設定:選擇溫控模式(自訂/靜音/標準/效能/全速模式)
機殼風扇3溫控來源:選擇溫控依照CPU溫度還是主機板溫度
機殼風扇3開啟/關閉:設定風扇自動/開啟/關閉
CHA_FAN4/WP切換:選擇該通道安裝風扇或水泵
機殼風扇4控制模式:選擇轉速控制為自動偵測、DC模式或PWM模式
機殼風扇4設定:選擇溫控模式(自訂/靜音/標準/效能/全速模式)
機殼風扇4溫控來源:選擇溫控依照CPU溫度還是主機板溫度
機殼風扇4開啟/關閉:設定風扇自動/開啟/關閉
CHA_FAN5/WP切換:選擇該通道安裝風扇或水泵
機殼風扇5控制模式:選擇轉速控制為自動偵測、DC模式或PWM模式
機殼風扇5設定:選擇溫控模式(自訂/靜音/標準/效能/全速模式)
機殼風扇5溫控來源:選擇溫控依照CPU溫度還是主機板溫度
機殼風扇5開啟/關閉:設定風扇自動/開啟/關閉


▼Fan-Tastic
調整靜音/標準/效能/全速模式的溫度與風扇轉速百分比曲線圖,溫度參考可選處理器溫度或主機板溫度,可設定個別風扇,也可套用到所有風扇


▼風扇自動調整
可讓系統自動測量不同處理器溫度下對應的風扇轉速百分比,按下”OK”系統將開始自動測量


▼自動測量結束後,會出現不同處理器溫度對應的風扇轉速百分比,並更新風扇溫控的自訂模式設定


▼安全設定
Supervisor Password:設定或變更管理員密碼。管理員可以變更UEFI設定公用程式中的設定。在此項目中留白並按下”Enter”即可移除密碼
User Password:設定或變更使用者密碼。使用者無法變更UEFI設定公用程式中的設定。在此項目中留白並按下”Enter”即可移除密碼


▼Secure Boot設定選單


▼硬碟密碼設定選單


▼開機設定
開機選項優先權設定:可設定各開機選項優先權所對應裝置名稱
硬碟開機優先權設定:可設定多個硬碟開機優先權排列
USB裝置開機優先權設定:可設定多個USB裝置開機優先權排列
從板載LAN開機:允許由板載有線網路喚醒系統
設定提示逾時:設定等待設定熱鍵(F2/DEL)的秒數
快速開機:啟動快速開機可將電腦的開機時間降至最短(在快速開機模式中將無法從USB儲存裝置開機)


▼CSM(相容性支援模組)
CSM:啟用可啟動相容性支援模組
啟動PXE OpROM原則:選擇僅UEFI,執行僅支援UEFI選項的ROM;選擇僅Legacy,執行僅支援舊型選項的ROM;選擇Do not launch(不啟動)不會執行Legacy及UEFI 選項ROM
啟動儲存OpROM原則:選擇僅UEFI,執行僅支援UEFI選項的ROM;選擇僅Legacy,執行僅支援舊型選項的ROM;選擇Do not launch(不啟動)不會執行Legacy及UEFI 選項ROM
開機後的數字鎖定鍵狀態:選擇系統開機時鍵盤Num Lock是否開啟或關閉
全螢幕標誌:啟用可顯示全螢幕開機標誌,或者停用可顯示正常POST訊息
附件軟體顯示:若已啟用Full Screen Logo(全螢幕標誌),啟用AddOn ROM Display(附件軟體顯示)時可查看AddOn ROM 訊息或設定AddOn ROM;停用可加快開機速度


▼結束畫面
儲存變更並結束:選擇後將出現”Save configuration changes and exit setup?(是否儲存設定變更並結束設定?)”訊息,選擇”OK”儲存變更並結束UEFI設定公用程式
捨棄變更並結束:選擇後將出現”Discard changes and exit setup?(是否捨棄變更並結束設定?)”訊息,選擇’OK”不儲存任何變更並結束UEFI設定公用程式
捨棄變更:選擇後將出現”Discard changes?(是否捨棄變更?)”訊息,選擇’OK”捨棄所有變更
載入UEFI BIOS預設值:載入所有設置的預設值,也可使用F9鍵操作


報告完畢,謝謝收看

    全站熱搜

    港都狼仔 發表在 痞客邦 留言(0) 人氣()
