Antec DARK FLEET DF600 FLUX機殼特色:
●免工具拆裝的4mm厚無打孔強化玻璃透明側板,降低破裂風險,提高防護性
●Antec Flow Luxury(F-LUX)設計,前方預先安裝三顆120mm ARGB風扇提供充足進氣,主機板區下方隨附一顆特殊設計反向葉片風扇,可從機殼右側下方進氣口吸入氣流,經電源安裝區空間後吹往顯示卡,以降低顯示卡溫度,後方也預先安裝一顆120mm風扇
●提供最多九顆的充足風扇安裝空間,前方/上方/電源安裝區網狀隔板/後方均有安裝風扇的位置
●前方/右側板/上方均配置磁吸式過濾網,底部配置後向抽取式過濾網
●內建燈光/風扇控制板,可連接六組ARGB 3pin燈效裝置及六組3pin風扇,並由頂部按鈕切換預設燈效,也能與支援ARGB主機板連動控制
●頂置式I/O面板提供2個USB3.2 Gen1 Type-A,並附上橡膠防塵塞
●下方空間的可拆卸式硬碟架,可安裝2顆3.5吋硬碟/2.5吋SSD或是1顆3.5吋硬碟加1顆2.5吋SSD
●底板上可安裝3顆2.5吋SSD及1顆3.5吋硬碟

Antec DARK FLEET DF600 FLUX機殼規格:
本體尺寸:467x220x486mm
本體顏色:黑色
可安裝主機板種類:ATX、Micro ATX、ITX
前置I/O埠:2個USB3.2 Gen1 Type-A、耳機、麥克風
下方硬碟架3.5吋安裝空間:2個
下方硬碟架2.5吋安裝空間:2個(與3.5吋空間共用)
底板3.5吋安裝空間:1個
底板2.5吋安裝空間:3個
標準擴充槽:7個
前方風扇:3個120mm/140mm(隨附三個120mm ARGB風扇)
上方風扇:3個120mm或2個140mm
電源安裝區網狀隔板上方:2個120mm(隨附一個120mm反向葉片風扇)
後方風扇:1個120mm(隨附一個120mm風扇)
過濾網:前方磁吸式過濾網、上方磁吸式過濾網,右側板下方磁吸式過濾網,下方抽取式過濾網
可安裝電源供應器長度:最大205mm
可安裝CPU散熱器高度:最大175mm
可安裝顯卡長度:最大405mm
前方可安裝水冷排尺寸:最大360mm
上方可安裝水冷排尺寸:最大360mm
後方可安裝水冷排尺寸:最大120mm

▼此外箱側面有商標、產品名稱、外觀單線圖、強化玻璃警告標誌


▼此外箱側面有產品名稱、英文特色說明、結構爆炸圖


▼外箱兩側有商標、提把開口、多國語言產品規格、2年保固圖示、技術支援聯絡資訊、產地、條碼、官方網址

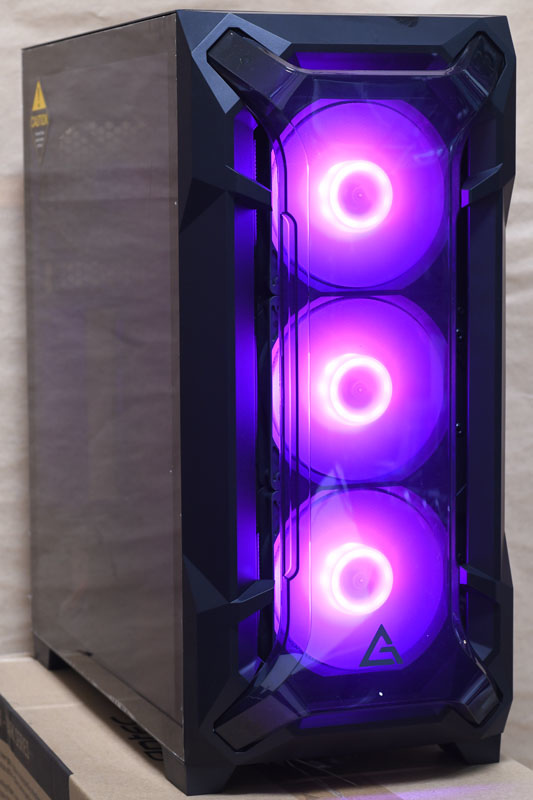

▼ANTEC DARK FLEET DF600 FLUX本體採全黑配色,面板中央深色半透明面板可看到前方ARGB風扇,左側配置強化玻璃可看到機殼內部空間

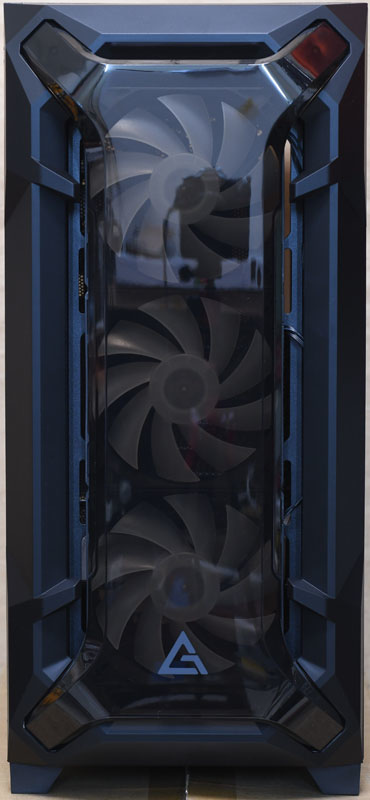

▼正面面板中央半透明面板部分的左右有開放式進氣口,面板下方有Antec商標


▼機殼上方可以安裝3個120mm或2個140mm風扇,水冷排尺寸可以裝到360mm,長條形螺絲孔可增加安裝的彈性,並配置磁吸式過濾網

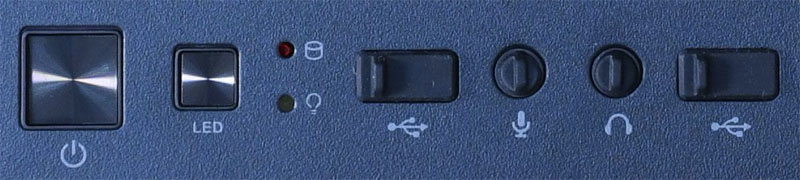

▼頂部縱置式I/O埠、按鈕與指示燈,由上(圖右)至下(圖左)分別是1個USB3.2 Gen1 Type-A、耳機3.5mm插座、麥克風3.5mm插座、1個USB3.2 Gen1 Type-A、硬碟指示燈、電源指示燈、LED模式按鈕、電源按鈕。出廠時已預先裝設橡膠防塵塞


▼機殼底部腳座有防滑墊,電源供應器進氣口配置後向抽取式過濾網,3.5吋/2.5吋兩用硬碟架使用螺絲固定

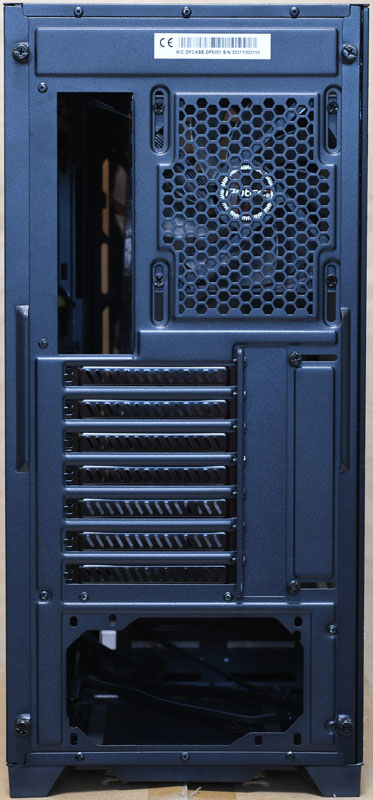

▼機殼後方可以安裝1個120mm風扇,水冷排尺寸可以裝到120mm,長條形螺絲孔位可增加安裝的彈性,下方電源供應器安裝螺絲孔提供正向/反向安裝兩種孔位

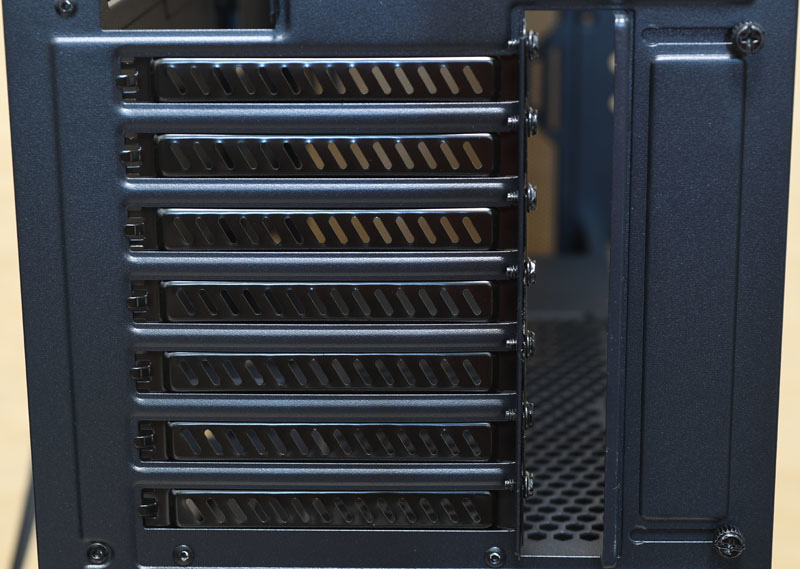

▼七個擴充槽之間有支架,每個槽均安裝可重複使用的擴充槽擋板,擴充槽上方護蓋採用手轉螺絲固定

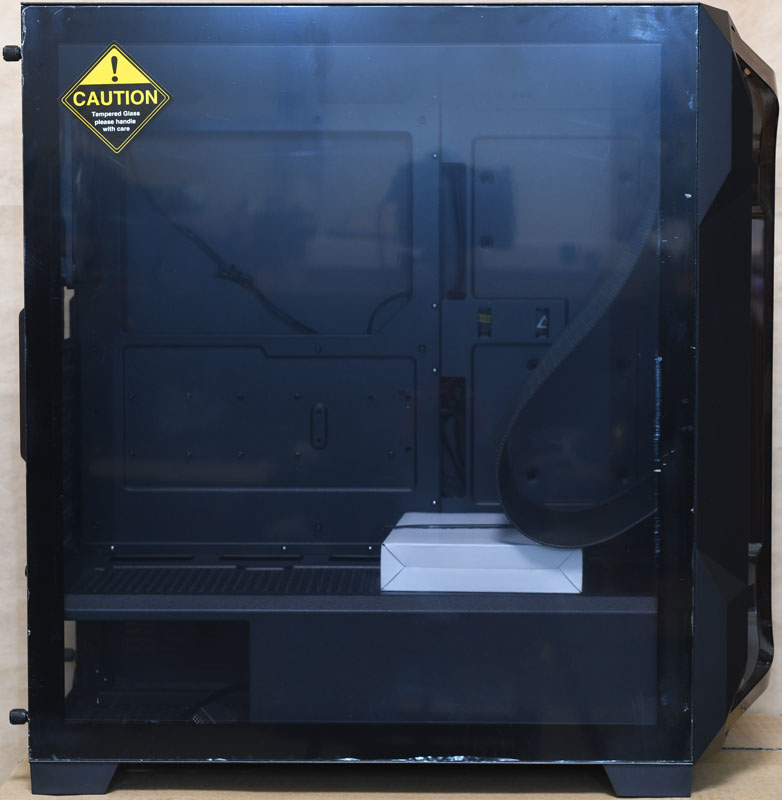

▼左側配置免工具拆裝的4mm厚無打孔強化玻璃透明側板,上方貼上保護膜及警告標誌

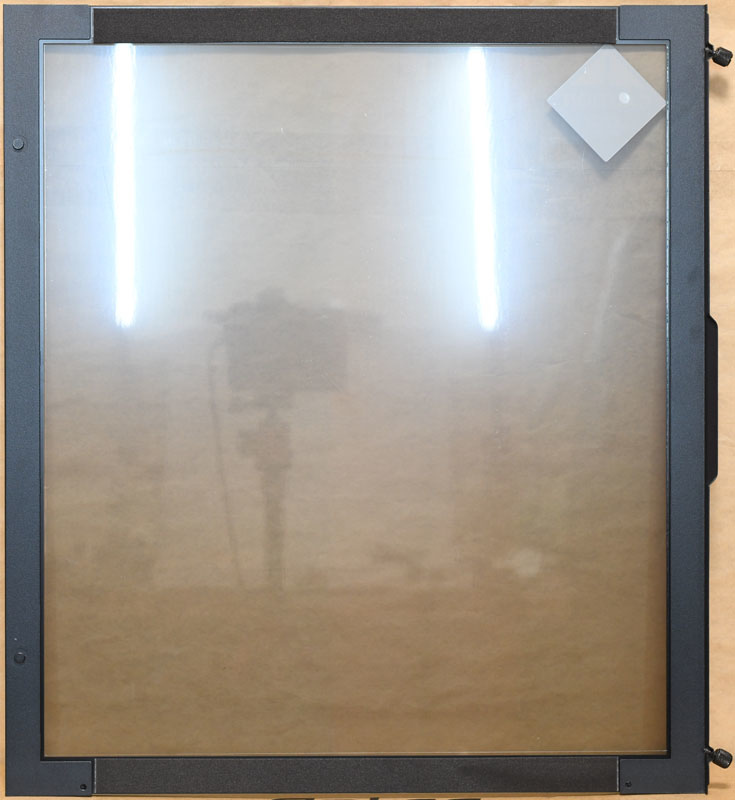

▼強化玻璃側板左右兩邊有金屬支架,因為金屬支架與強化玻璃邊緣切齊,取放時仍要避免直接撞擊強化玻璃

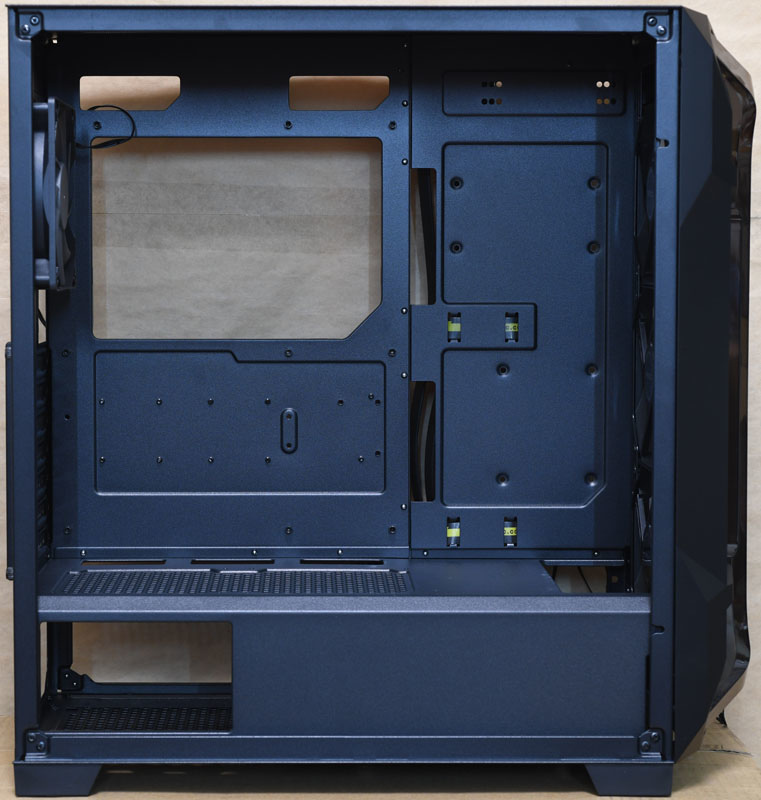

▼機殼左側面結構,下方電源安裝區與主機板/介面卡安裝區採隔離設計,維持內部整潔

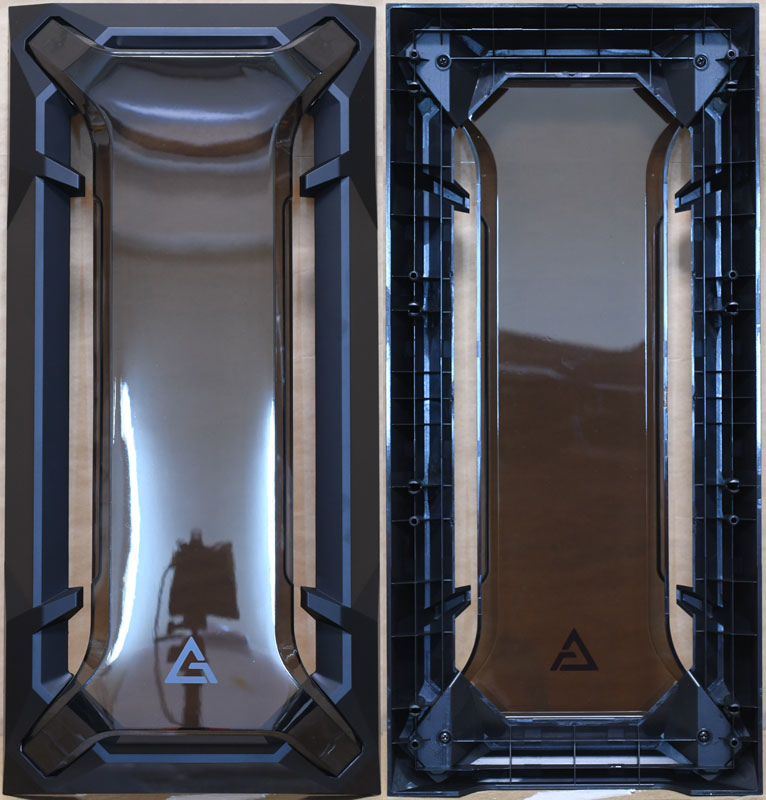

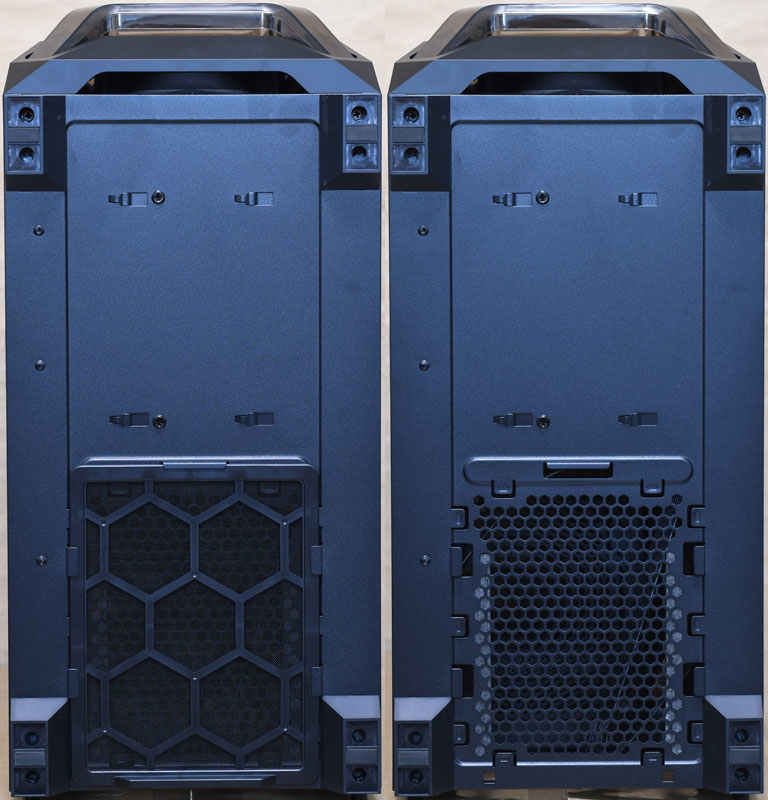

▼面板正面及背面,可以看到中央深色半透明蓋左右兩側進氣用開口

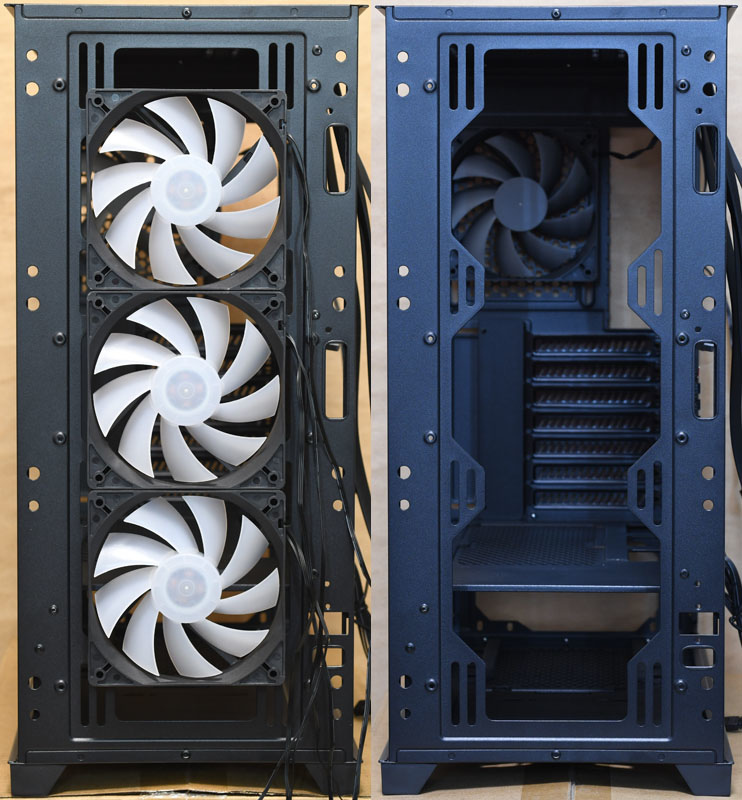

▼機殼前方可以安裝3個120mm/140mm風扇,水冷排尺寸可以裝到360mm,長條形螺絲孔位可增加安裝的彈性,出廠時已預先安裝三顆120mm ARGB風扇


▼從機殼內部看,前方風扇由內側鎖上螺絲固定,並將磁吸式過濾網吸附於此

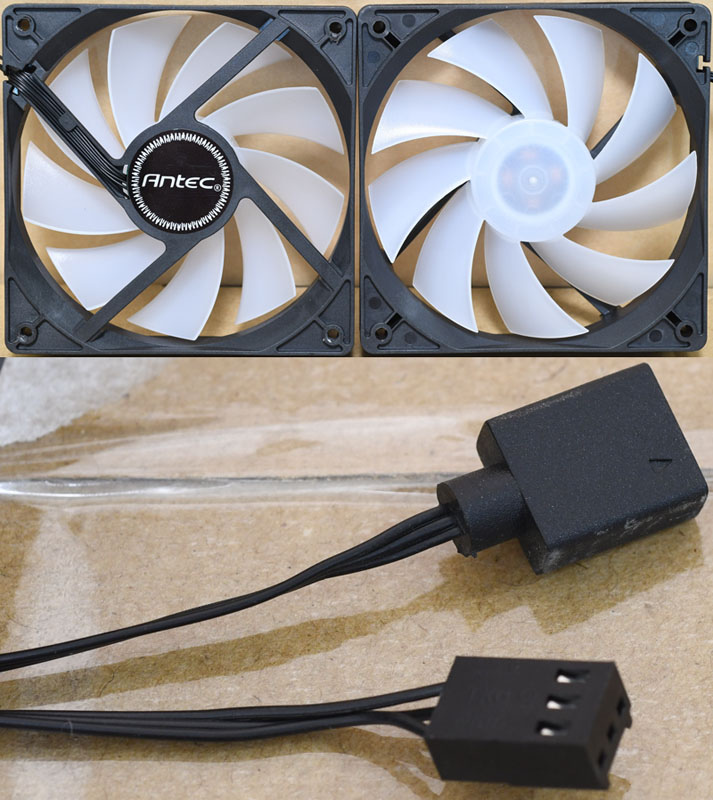

▼隨附的前方120mm ARGB風扇,乳白色葉片可擴散軸心處ARGB LED的燈光效果,風扇電源線路為3pin,ARGB線路提供一個3pin母頭

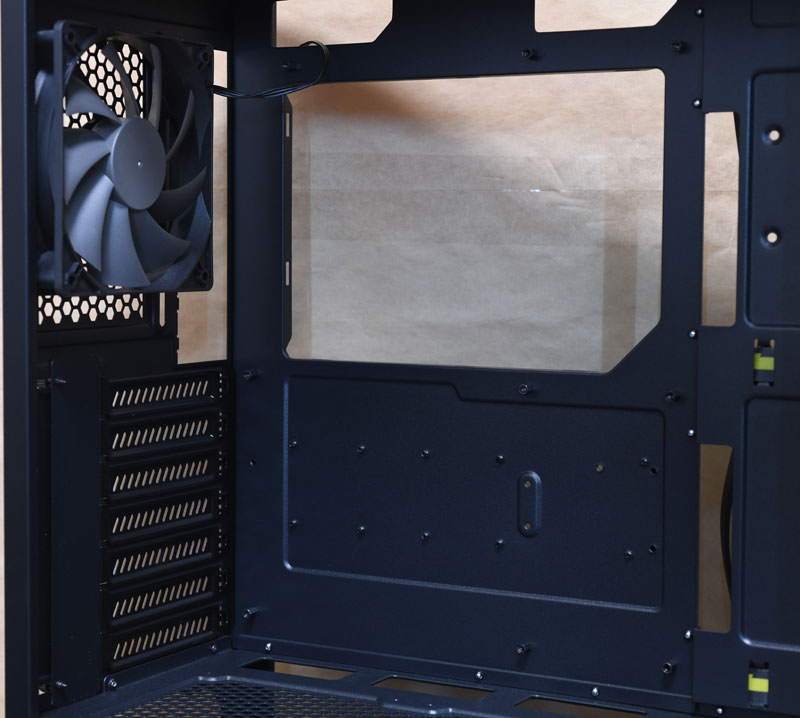

▼主機板安裝底板上方鏤空,方便拆裝CPU散熱器背板,底板上方/中央、電源安裝區隔板都設有穿線用開孔

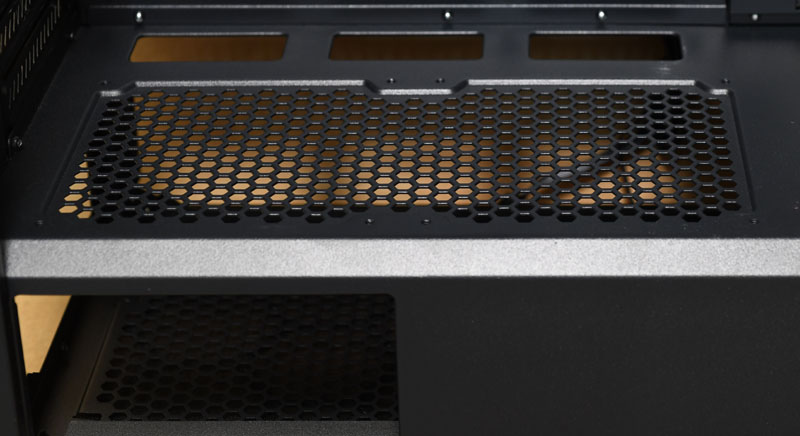

▼電源安裝區隔板為網狀設計,設有穿線開口,並規劃2個120mm風扇安裝鎖點,電源安裝區的開口可以看到電源側面

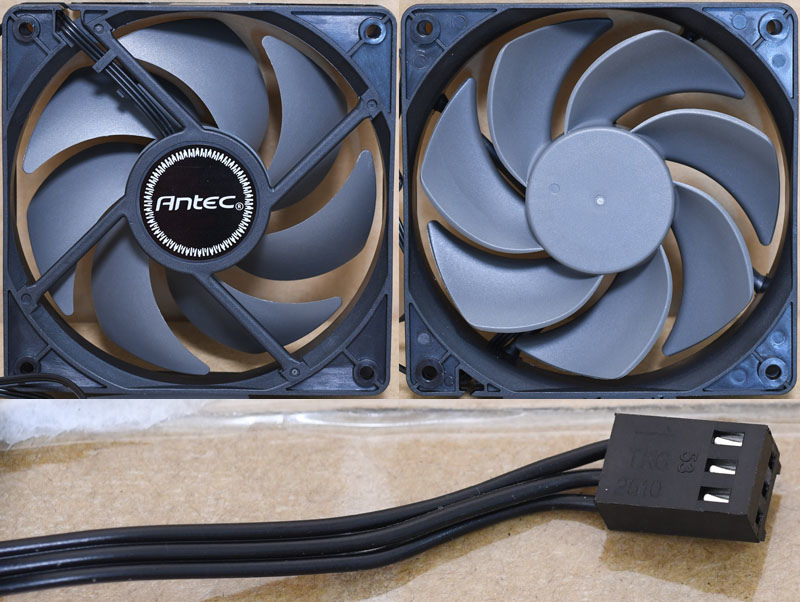

▼隨附的下方120mm風扇,反向葉片設計適用於將底部氣流往上吹,風扇電源線路為3pin


▼下方風扇安裝示意圖


▼後方預先安裝一個120mm風扇,七個擴充槽的擴充槽擋板上也有通風開口

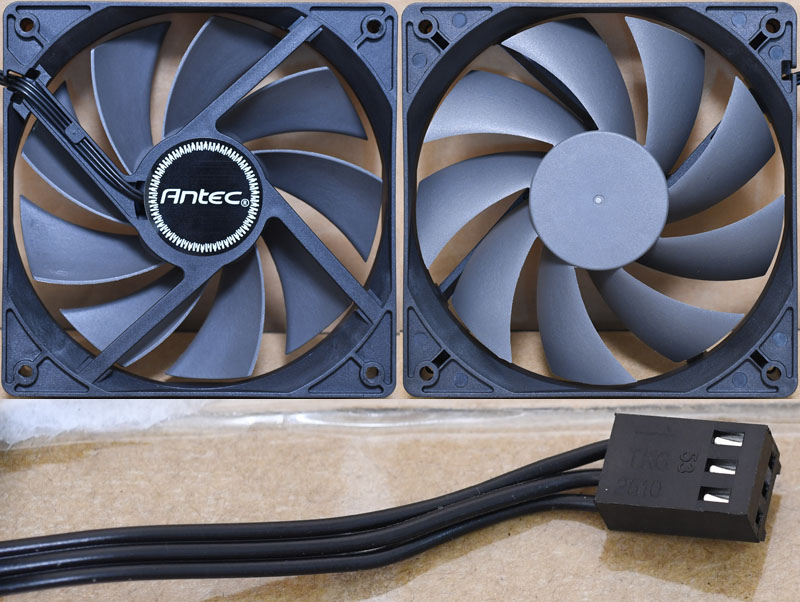

▼隨附的後方120mm風扇,風扇電源線路為3pin

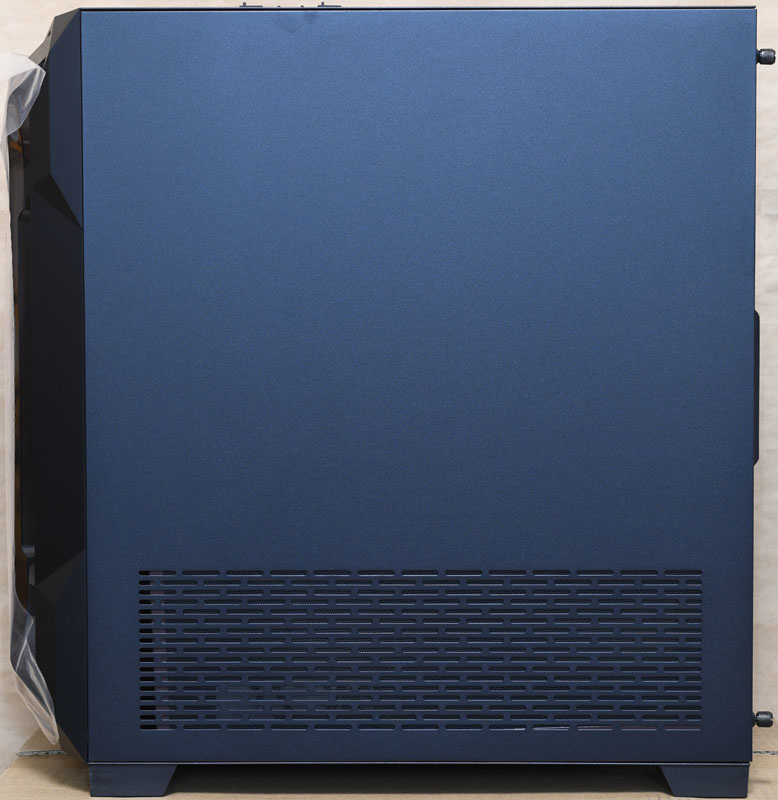

▼右側板使用手轉螺絲固定,免工具可拆裝,下方有長條開孔網狀進氣口

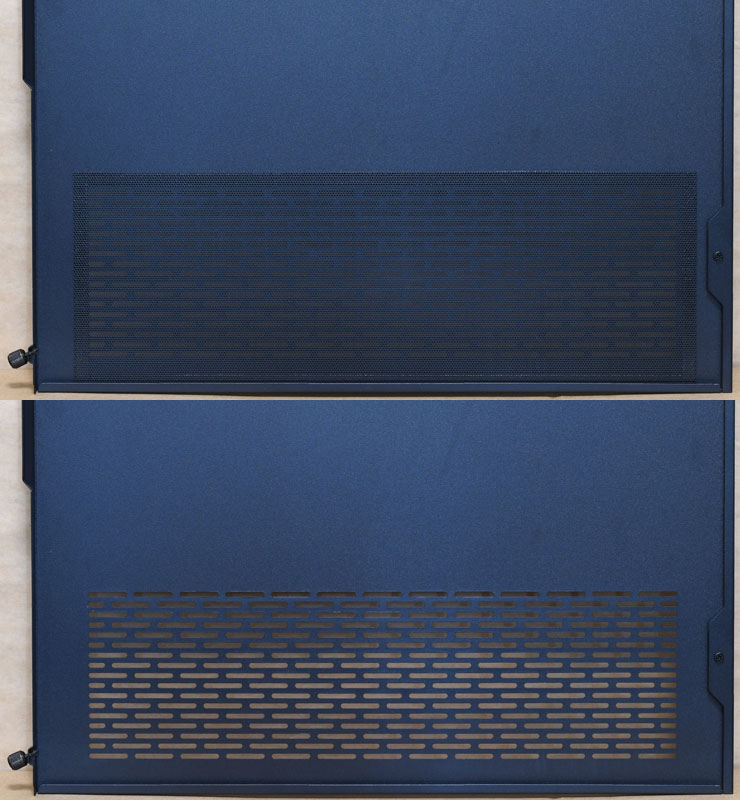

▼右側板下方進氣口內側有磁吸式過濾網

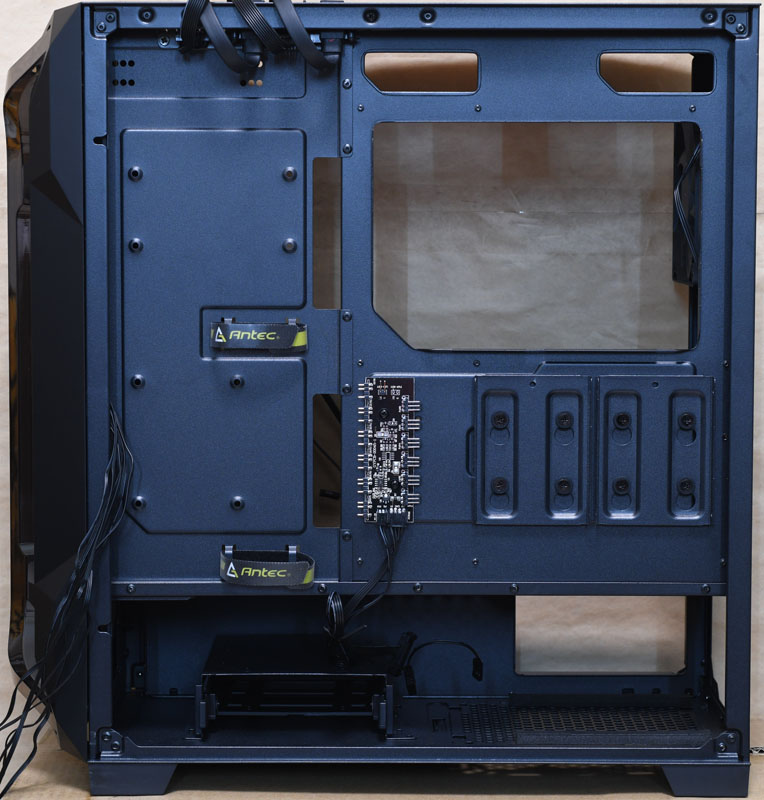

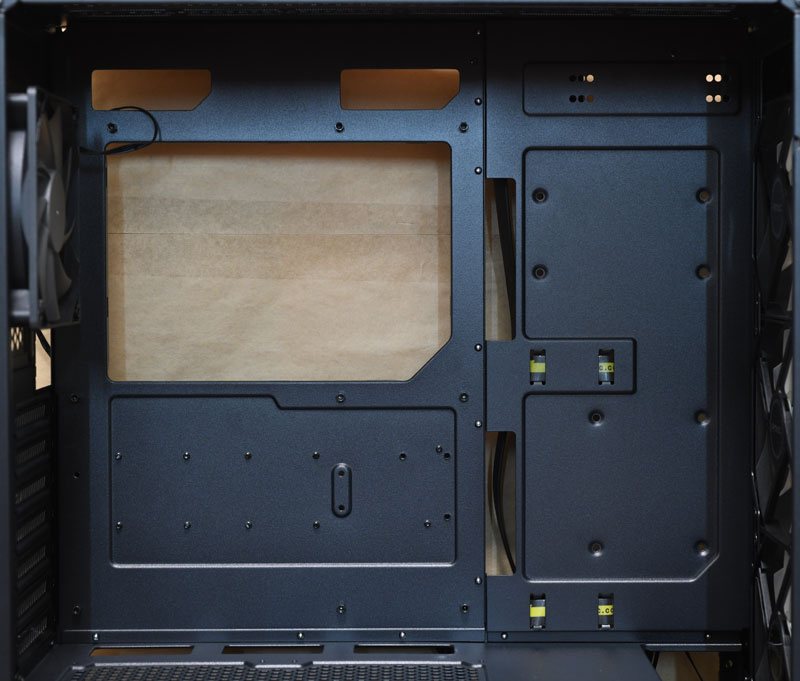

▼機殼右側面結構,底板設置兩條魔鬼氈整線束帶,右下方有燈光/風扇控制板與兩個可拆卸式2.5吋SSD固定架

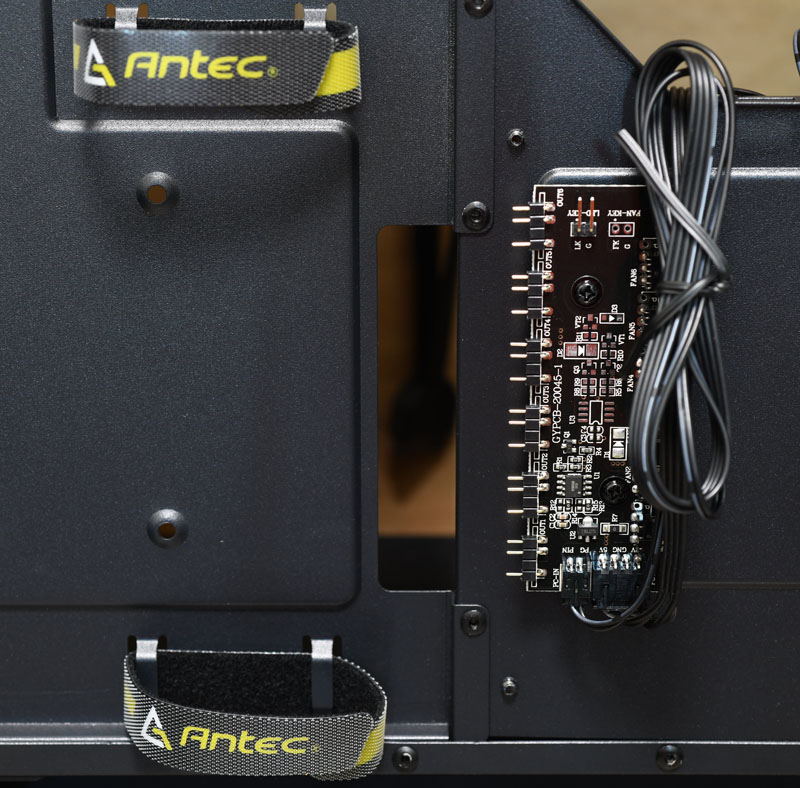

▼穿在底板四個架橋凸起處的兩條魔鬼氈整線束帶,上面有Antec字樣

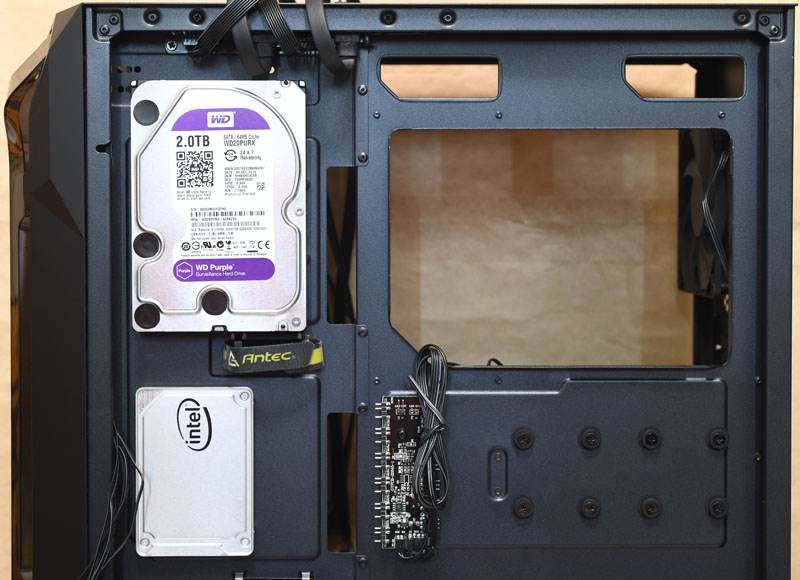

▼底板前方鎖點可安裝一個3.5吋硬碟及一個2.5吋SSD,未安裝時可以依照原本整線束帶固定方式使用。底板前方安裝3.5吋硬碟時,將上方整線束帶抽掉,會露出固定用的兩個架橋凸起處,靠左的可用來綁3.5吋硬碟的線,靠右的可用來綁頂部開關/連接埠線路及主機板24P電源線

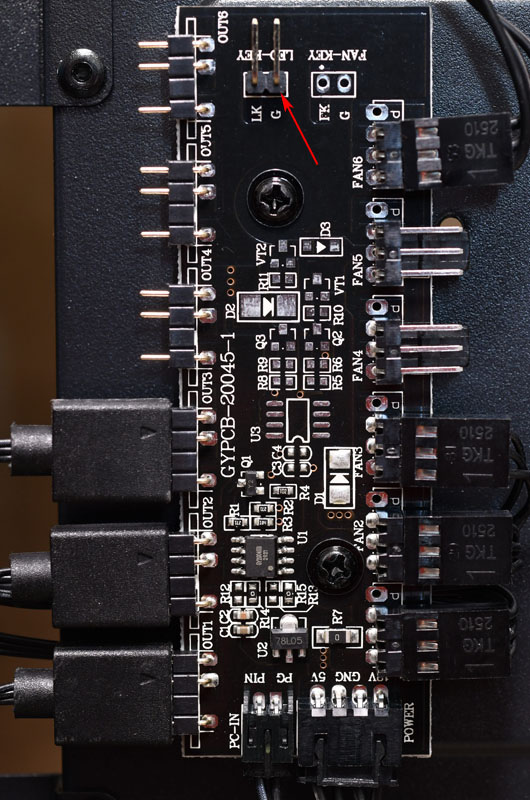

▼燈光/風扇控制板,可連接6組ARGB燈效裝置及6組3pin風扇,ARGB燈效裝置3pin母座可直接插在控制板上的3pin插針,控制板上有連接燈效切換開關的接點(箭頭處),可透過機殼頂部開關切換預設燈效

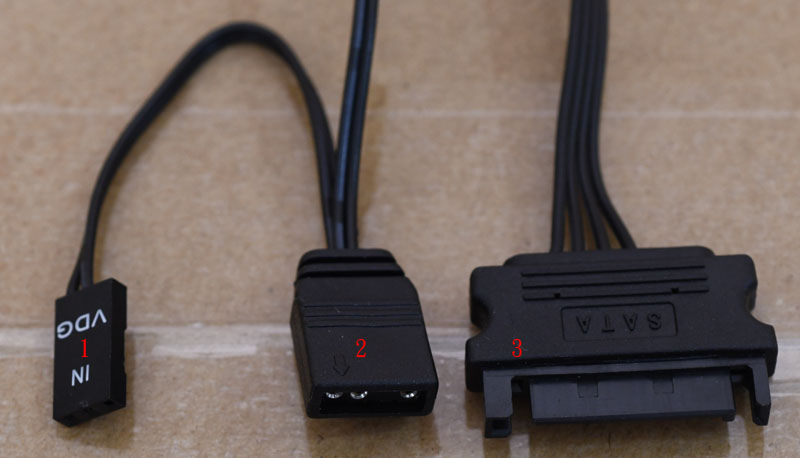

▼除透過按鍵切換外,控制板接出一個ARGB 3pin母座(2)及標示IN VDG的3pin杜邦接頭(1),可用來連接支援ARGB的主機板,達到連動燈效控制。控制板也需要一組SATA接頭(3)供電

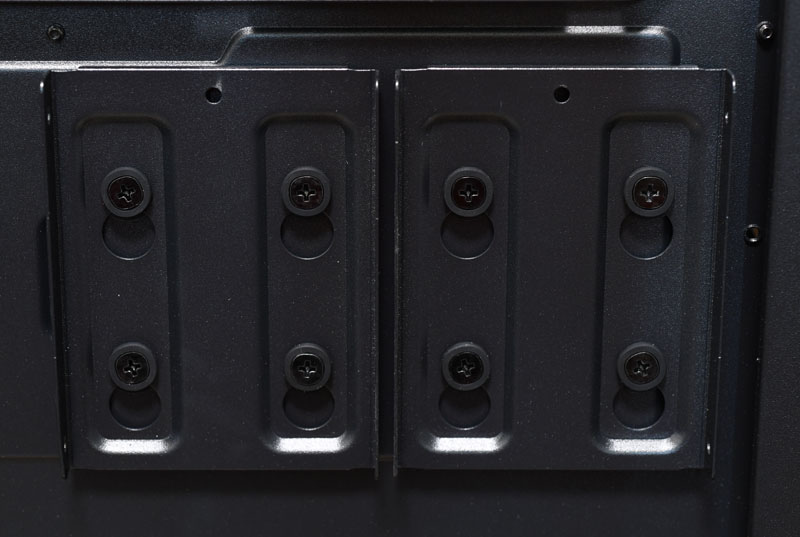

▼底板有兩個可拆卸式2.5吋SSD固定架,固定架透過橡膠墊圈固定在底板上,免工具即可拆裝

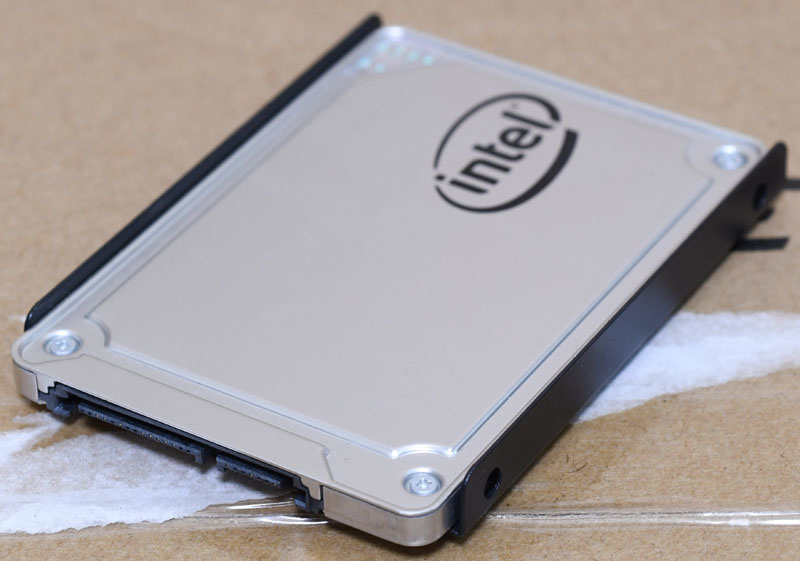

▼將固定架往上推,就可以取下固定架,每個固定架可安裝1顆2.5吋SSD


▼3.5吋/2.5吋兩用硬碟架未拆卸(上)與拆卸後(下)示意圖,拆除後可提供最大的電源供應器安裝空間

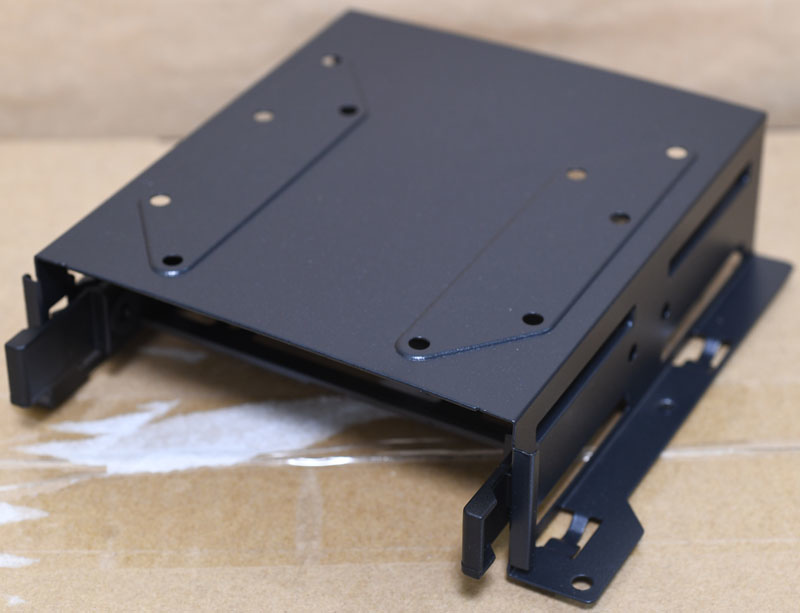

▼3.5吋/2.5吋兩用硬碟架,頂部有硬碟/SSD固定用螺絲孔

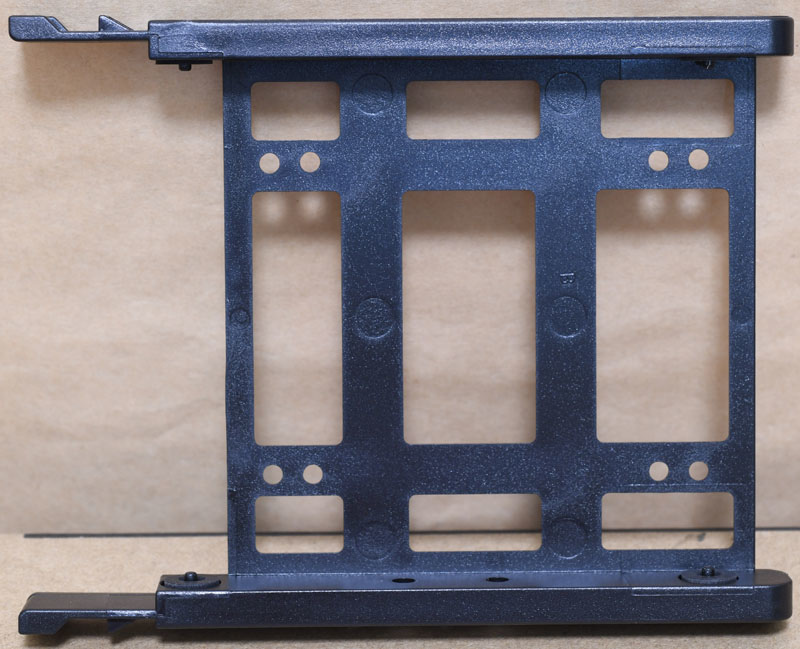

▼3.5吋/2.5吋兩用硬碟架的抽取架,3.5吋硬碟安裝採用免螺絲設計,2.5吋SSD安裝在架上的螺絲孔

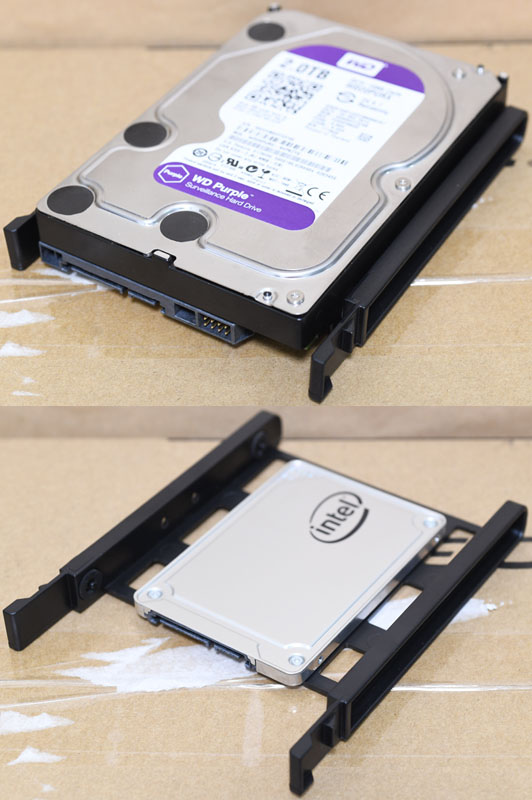

▼3.5吋/2.5吋兩用硬碟架的抽取架安裝3.5吋硬碟(上)及2.5吋SSD(下)示意圖,可以看到2.5吋SSD安裝位置比較靠內側


▼3.5吋/2.5吋兩用硬碟架可安裝兩顆3.5吋硬碟/2.5吋SSD或一顆2.5吋SSD加一顆3.5吋硬碟,上方安裝SSD時,若使用直角SATA接頭,可能會被下方的3.5吋硬碟阻擋;下方抽取架安裝2.5吋SSD時,其SATA接頭部分會較3.5吋硬碟更為深入抽取架內部

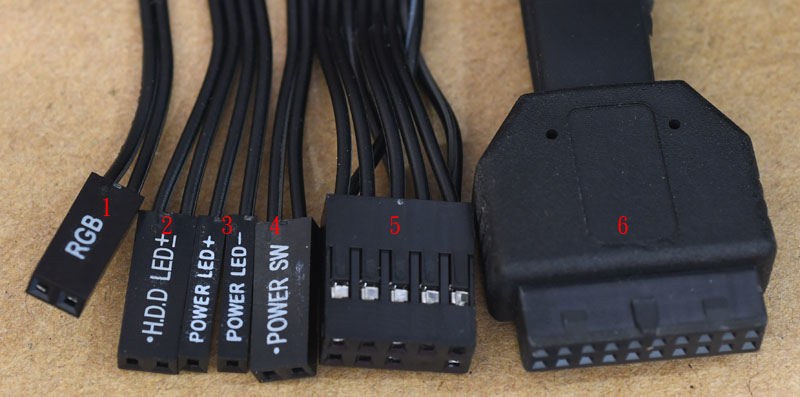

▼機殼與主機板連接線組,1為燈光開關,2為硬碟指示燈,3為電源指示燈,4為電源開關,5為耳機麥克風插座連接線,6為USB3.2 Gen1 Type-A內接接頭

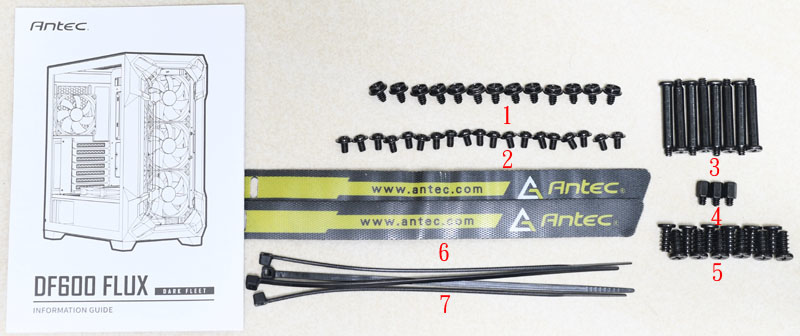

▼配件包內有安裝說明書(圖左)、電源/介面卡/3.5吋硬碟螺絲(1)、2.5吋SSD/主機板銅柱螺絲(2)、電源安裝區網狀隔板風扇安裝用長螺絲(3)、備用主機板銅柱(4)、風扇螺絲(5)、魔鬼氈整線帶(6)、塑膠束帶(7)


▼燈光控制板預設燈效模式示範:

優點:
◆左側免工具拆裝的4mm無開孔強化玻璃側板具備金屬支架,增加防護性
◆前方/上方/電源安裝區網狀隔板/後方可提供多達九顆風扇安裝空間,前方/上方水冷排尺寸可裝到360mm,後方水冷排尺寸可裝到120mm
◆前方/右側板/上方配置磁吸式過濾網,拆裝與清潔都很方便
◆前方預先安裝三顆120mm ARGB風扇,後方安裝一顆120mm風扇,隨附一顆主機板區下方的反向葉片風扇
◆內建燈光/風扇控制板可連接六組ARGB 3pin燈效裝置及六組3pin風扇,可由機殼按鈕切換預設燈效,也可與支援ARGB的主機板連動控制
◆下方空間的可拆卸式硬碟架可安裝2顆3.5吋硬碟/2.5吋SSD或是1顆3.5吋硬碟加1顆2.5吋SSD
◆底板上可安裝3顆2.5吋SSD及1顆3.5吋硬碟
◆頂部I/O埠提供防塵塞
可改進的點:
◆底部配置的抽取式過濾網需往後方抽出
◆強化玻璃邊緣與金屬支架邊緣切齊,取放時仍需要注意避免直接撞擊玻璃部分
◆部分3.5吋/2.5吋安裝位置不利於使用直角SATA接頭
◆硬碟架只有一個抽取架,另一顆3.5吋硬碟/2.5吋SSD要用螺絲固定在硬碟架上方

報告完畢,謝謝收看
