MONTECH SKY ONE ARGB機殼特色:
●免工具拆裝的無打孔強化玻璃透明側板,降低破裂風險,提高防護性
●前方/上方/後方可提供最多七顆風扇安裝空間,後方已預先安裝一顆120mm ARGB PWM風扇,前方已預先安裝一顆120mm PWM風扇
●MONTECH Air Performance Mesh細緻金屬網孔面板,可讓氣流充分自前方進氣,同時阻擋灰塵,上方配置磁吸式過濾網,底部配置後向抽取式過濾網
●面板ARGB燈條採無線式接觸點,拆下面板時不用擔心拉到線,燈條也會自動關閉,裝上後燈條會自動開啟
●內建燈光控制板可連接八組ARGB燈效裝置,可從頂部按鈕切換預設燈效,也能與支援ARGB主機板連動控制
●頂置式I/O面板提供1個USB3.2 Gen2 Type-C及2個USB3.2 Gen1 Type-A,並附上橡膠防塵塞
●線槽護蓋可裝飾底板上穿線開口,護蓋上也設有顯卡支撐架,避免大型顯卡尾端下垂
●標準擴充槽旁預留顯卡垂直安裝槽位
●下方空間的可拆卸式硬碟架可安裝2顆3.5吋硬碟/2.5吋SSD或是1顆3.5吋硬碟加1顆2.5吋SSD
●底板上可安裝2顆2.5吋SSD
●電源艙隔板上可安裝1顆2.5吋SSD

MONTECH SKY ONE ARGB機殼規格:
本體尺寸:455x220x487mm
本體顏色:白色(另有黑色款)
可安裝主機板種類:E-ATX、ATX、Micro ATX、ITX
前置I/O埠:1個USB3.2 Gen2 Type-C、2個USB3.2 Gen1 Type-A、耳機、麥克風
下方硬碟架3.5吋/2.5吋安裝空間:2個(安裝空間共用)
底板2.5吋安裝空間:2個
電源艙隔板2.5吋安裝空間:1個(另外預留1組鎖點)
標準擴充槽:7個
前方風扇:3個120mm/140mm(隨附一個120mm PWM風扇)
上方風扇:3個120mm或2個140mm
後方風扇:1個120mm(隨附一個120mm ARGB PRM風扇)
過濾網:前方Air Performance Mesh網狀面板、上方磁吸式過濾網,下方抽取式過濾網
可安裝電源供應器長度:最大170mm
可安裝CPU散熱器高度:最大165mm
可安裝顯卡長度:最大400mm
前方可安裝水冷排尺寸:最大360mm
上方可安裝水冷排尺寸:最大360mm
後方可安裝水冷排尺寸:最大120mm

▼此外箱側面有商標、外觀單線圖、產品名稱、易碎標誌、HIGH-END ATX及TYPE-C字樣


▼此外箱側面有商標、產品名稱、SKY系列簡介、外觀單線圖、多國語言特色說明


▼外箱兩側有商標、產品名稱、提把開口、外觀單線圖、HIGH-END ATX及TYPE-C字樣、產品規格、條碼、產地、顏色標示、廠商聯絡資訊、官方網址/QR碼


▼MONTECH SKY ONE ARGB白色款(另有黑色款可選),左側配置強化玻璃可看到機殼內部空間

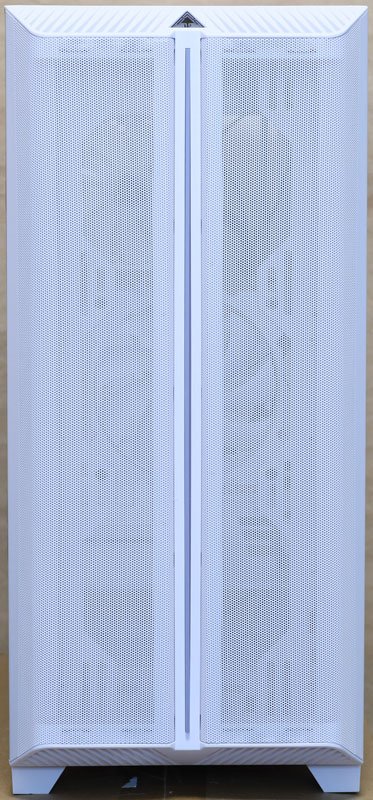

▼正面左右兩側為MONTECH Air Performance Mesh細緻金屬網孔面板,中央有ARGB燈條,最上方有商標


▼機殼上方可以安裝3個120mm或2個140mm風扇,水冷排尺寸可以裝到360mm,長條形螺絲孔可增加安裝的彈性,並配置磁吸式過濾網


▼頂部縱置式I/O埠、按鈕與指示燈,由上(圖右)至下(圖左)分別是1個USB3.2 Gen2 Type-C、1個USB3.2 Gen1 Type-A、耳機3.5mm插座、麥克風3.5mm插座、1個USB3.2 Gen1 Type-A、硬碟指示燈、電源指示燈、重置按鈕(也可配置為LED模式切換鈕)、電源按鈕。出廠時已預先裝設橡膠防塵塞


▼機殼底部腳座有防滑墊,電源供應器進氣口配置後向抽取式過濾網,3.5吋/2.5吋兩用硬碟架使用螺絲固定


▼機殼後方可以安裝1個120mm風扇,水冷排尺寸可以裝到120mm,長條形螺絲孔位可增加安裝的彈性,下方電源供應器安裝螺絲孔提供正向/反向安裝兩種孔位


▼七個擴充槽之間有支架,擴充槽上方護蓋設有兩個顯卡垂直安裝用槽位,每個槽均安裝可重複使用的擴充槽擋板


▼左側配置免工具拆裝的無打孔強化玻璃透明側板,上方貼上保護膜及警告標誌


▼強化玻璃側板左右兩邊有金屬支架,因為金屬支架與強化玻璃邊緣切齊,取放時仍要避免直接撞擊強化玻璃


▼機殼左側面結構,下方電源艙與主機板/介面卡安裝區採隔離設計,維持內部整潔


▼MONTECH Air Performance Mesh細緻金屬網孔面板正面及背面,頂部與底部有斜向凹槽裝飾,左右兩側使用鍍鋅烤漆鋼材製作


▼機殼前方可以安裝3個120mm/140mm風扇,水冷排尺寸可以裝到360mm,長條形螺絲孔位可增加安裝的彈性,出廠時已預先安裝一顆120mm PWM風扇


▼面板ARGB燈條接觸點近照,圖左為機殼端彈簧針,圖右為面板端金手指


▼從機殼內部看護蓋及前方風扇安裝位置


▼前方隨附的120mm PWM風扇採用全白的外框與扇葉,出風側四周有黑色防震墊,出風/進風側軸心處都有商標貼紙,外框側面也有造型,風扇電源線路為4pin


▼主機板安裝底板上方鏤空,方便拆裝CPU散熱器背板,底板上方/前方、電源艙隔板都設有穿線開孔,前方還設有護蓋,護蓋上有商標,可擋住穿線開孔增加美觀


▼護蓋上設置可調整前後、左右及高低的顯卡支撐架,支架前端有橡膠護套


▼鬆開兩顆手轉螺絲,就可將護蓋從底板上拆卸下來


▼護蓋拆卸後可獲得最大的主機板及前方水冷排安裝空間,也可看到底板上護蓋固定鎖點共有三組(圖中標示1/2/3處),可調整護蓋位置以配合主機板及顯卡尺寸


▼後方預先安裝一個120mm ARGB PWM風扇,七個擴充槽及兩個顯卡垂直安裝槽的擋板上也有通風開孔


▼後方隨附的120mm ARGB PWM風扇,乳白色葉片可擴散軸心處ARGB LED的燈光效果,白色外框兩個面的四周有黑色防震墊,出風/進風側軸心處都有商標貼紙,外框側面也有造型,風扇電源線路為4pin,ARGB線路提供一個3pin母頭


▼擴充槽上方護蓋拆卸時,鬆開箭頭處的四個螺絲,就可從內部取下,然後就可以正常拆裝介面卡


▼電源艙開口可以看到電源側面,上方隔板設有穿線開口,並規劃2個2.5吋SSD固定架鎖點,固定架預設裝在右側,也可以移到左側標示1的鎖點(或是從底板背面拆一組固定架過來裝),標示2為顯卡垂直安裝用PCIe延長線安裝鎖點(另一個鎖點被右側固定架阻擋),如果顯卡要垂直安裝,此處就無法安裝2.5吋SSD固定架


▼右側板使用手轉螺絲固定,免工具即可拆裝


▼機殼右側面結構,底板右下方有燈光控制板與兩個可拆卸式2.5吋SSD固定架


▼兩條魔鬼氈整線束帶穿在底板其中一個穿線開口的邊緣處,另外設置可用來固定線路的橋狀凸起,護蓋用手轉螺絲固定,護蓋固定鎖點有三組(圖中標示1/2/3處),可調整護蓋位置,顯卡支撐架也用手轉螺絲固定(箭頭處),方便進行調整


▼底板有兩個可拆卸式2.5吋SSD固定架,固定架透過橡膠墊圈固定在底板上,免工具即可拆裝

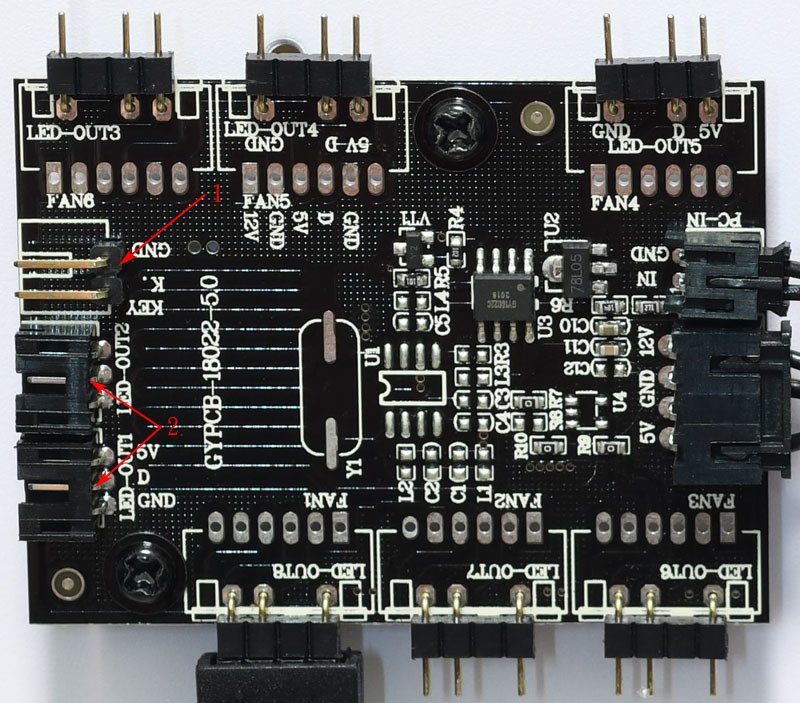

▼燈光控制板,可連接8組ARGB燈效裝置,其中兩組OUT1/2為3pin插座(箭頭2),另外六組OUT3至8的3pin插針可直接插上ARGB燈效裝置3pin母座,控制板上有連接燈效切換開關的接點(箭頭1),可連接機殼頂部開關切換預設燈效


▼除透過按鍵切換外,控制板接出一個ARGB 3pin母座(2)及標示IN VDG的3pin杜邦接頭(1),可用來連接支援ARGB的主機板,達到連動燈效控制。控制板也需要一組SATA接頭(3)供電


▼推動固定架脫離橡膠墊圈,就可以取下固定架,每個固定架可安裝1顆2.5吋SSD


▼3.5吋/2.5吋兩用硬碟架未拆卸(上)與拆卸後(下)示意圖,拆除後可提供最大的電源供應器安裝空間


▼3.5吋/2.5吋兩用硬碟架,頂部有硬碟/SSD固定用螺絲孔


▼3.5吋/2.5吋兩用硬碟架的抽取架,3.5吋硬碟安裝採用免螺絲設計,2.5吋SSD安裝在架上的螺絲孔


▼3.5吋/2.5吋兩用硬碟架的抽取架安裝3.5吋硬碟(上)及2.5吋SSD(下)示意圖,可以看到2.5吋SSD安裝位置比較靠內側


▼3.5吋/2.5吋兩用硬碟架可安裝兩顆3.5吋硬碟/2.5吋SSD或一顆2.5吋SSD加一顆3.5吋硬碟,上方安裝SSD時,若使用直角SATA接頭,可能會被下方的3.5吋硬碟阻擋;下方抽取架安裝2.5吋SSD時,其SATA接頭部分會較3.5吋硬碟更為深入抽取架內部


▼機殼與主機板連接線組,1為硬碟指示燈,2為電源指示燈,3為電源開關,4為重置開關(也可作為燈光開關), 5為耳機麥克風插座連接線,6為USB3.2 Gen1 Type-A內接接頭,7為USB3.2 Gen2 Type-C內接接頭


▼配件包內有安裝說明書(圖左)、主機板銅柱、3.5吋硬碟螺絲、2.5吋SSD/主機板銅柱螺絲、電源/介面卡螺絲、蜂鳴器、銅柱套筒、塑膠束帶。螺絲都有分開裝且袋子上都印上標示


▼前面板中央ARGB燈條及後方ARGB風扇點亮效果圖


▼前面板中央ARGB燈條頂端的商標也會發光及變色


▼燈光控制板預設燈效模式示範:

優點:
◆左側免工具拆裝的無開孔強化玻璃側板具備金屬支架,增加防護性
◆後方預先安裝一顆120mm ARGB PWM風扇,前方預先安裝一顆120mm PWM風扇,前方/上方/後方最多可安裝七顆風扇,前方/上方水冷排尺寸可裝到360mm,後方水冷排尺寸可裝到120mm
◆前方MONTECH Air Performance Mesh細緻金屬網孔面板,磁吸式上方過濾網,拆裝與清潔都很方便
◆面板ARGB燈條採無線式接觸點,拆下面板時不用擔心拉到線
◆線槽護蓋可裝飾底板穿線開口,護蓋上也設有顯卡支撐架,避免大型顯卡尾端下垂
◆標準擴充槽旁預留顯卡垂直安裝槽位
◆內建燈光控制板可連接八組ARGB燈效裝置,可由機殼按鈕切換預設燈效,也可與支援ARGB的主機板連動控制
◆下方空間的可拆卸式硬碟架可裝2顆3.5吋硬碟/2.5吋SSD或是1顆3.5吋硬碟加1顆2.5吋SSD
◆底板後方可裝2顆2.5吋SSD,電源艙隔板可裝1顆2.5吋SSD,同時保留一組鎖點,可依需求改變位置及配置
◆頂部I/O埠提供一個USB3.2 Gen2 Type-C及兩個USB3.2 Gen1 Type-A,並提供防塵塞
可改進的點:
◆底部配置的抽取式過濾網需往後方抽出
◆強化玻璃邊緣與金屬支架邊緣切齊,取放時仍需要注意避免直接撞擊玻璃部分
◆部分3.5吋/2.5吋安裝位置不利於使用直角SATA接頭
◆可拆卸式硬碟架只有一個抽取架,另一顆3.5吋硬碟/2.5吋SSD要用螺絲固定在硬碟架上方

報告完畢,謝謝收看
