WD BLUE SN550為SN500後繼款式,不僅擴充PCIe通道數至x4,單顆NAND也從64層增加至96層,獲得更大容量同時維持M.2 2280單面纖薄外型。WD BLUE SN550提供250GB/500GB/1TB/2TB四款容量供使用者選擇,並可透過WD SSD Dashboard軟體監控SSD的健康狀況,同時亦提供5年產品保固

WD BLUE SN550 NVMe 1TB SSD產品規格:
型號:WDS100T2B0C
外型規格:M.2 2280
尺寸:80x22x2.38mm
傳輸介面:PCIe3.0 x4
最高連續讀取速度:2400MB/s
最高連續寫入速度:1950MB/s
最高隨機讀取4KB IOPS數:410K
最高隨機寫入4KB IOPS數:405K
寫入壽命(TBW):600
最大運作功率:4.9W
低功耗(PS3):20mW
休眠功耗(PS4):5mW
作業溫度:0℃至70℃
非作業溫度:-55℃至85℃
保固:5年

▼吊卡式外盒正面左上為商標及產品系列,中間為外觀圖,左下有NVMe標誌、最高2400MB/s讀取速度標示,右下有容量、3D NAND、5年保固圖示


▼外盒背面左上為商標及產品系列,中間透明視窗可以看到SSD本體上的標籤,下面有NVMe標誌、條碼、推薦組機時使用WD SSD+HDD雙儲存裝置


▼外盒左右側面有商標及產品系列,外盒下方有認證標章

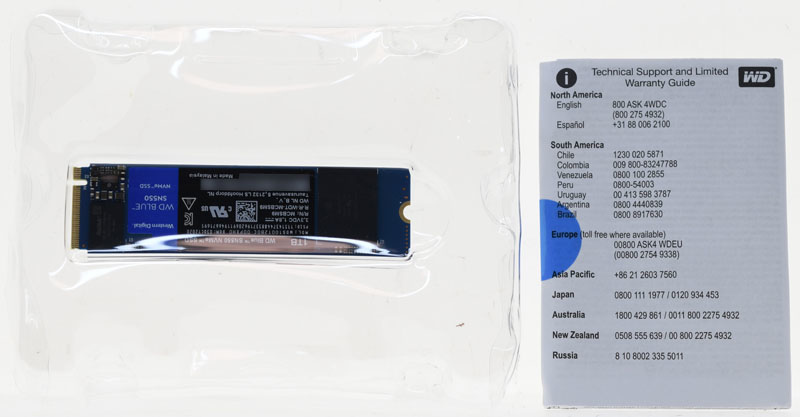

▼包裝內容,WD SN550 NVMe 1TB SSD裝在透明泡殼內,並隨附一份技術支援及有限保固指南文件

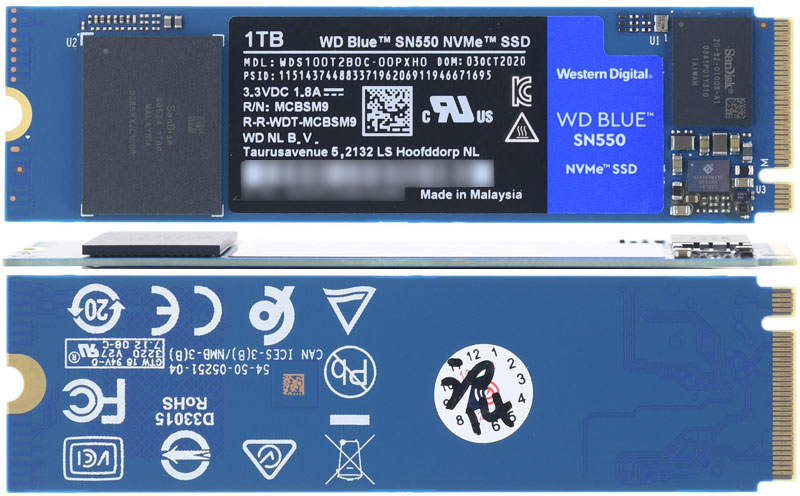

▼WD SN550 NVMe 1TB SSD採用2280尺寸規格,單面設計,正面主控位置靠近M.2 M-key金手指,單顆NAND靠近固定孔,中間PCB貼上標籤貼紙,背後沒有任何零件,只印上認證標章

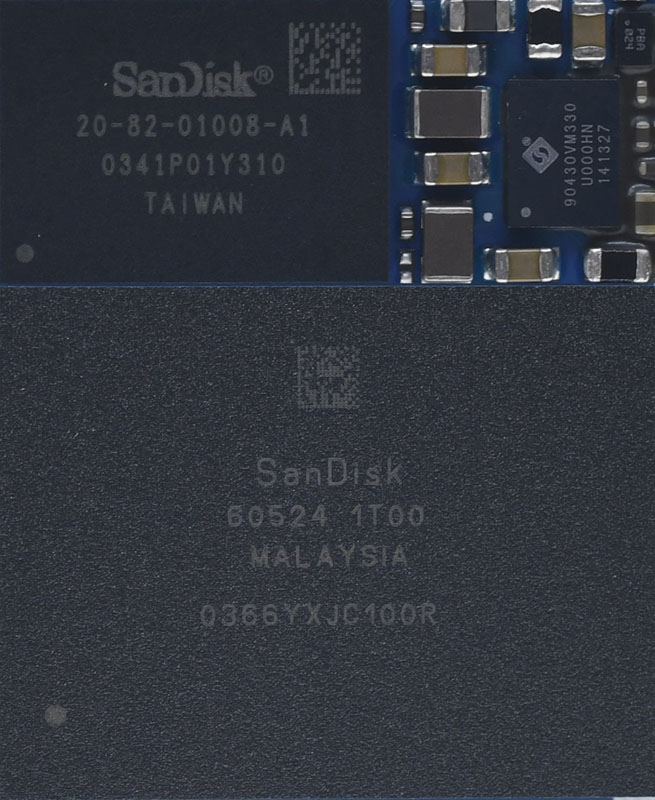

▼採用SanDisk自家DRAM-less主控(20-82-01008-A1)及單顆1TB容量96層3D TLC NAND(60524 1T00)

接下來是上機測試,以下是測試配備:
主機板:ASROCK B550 STEEL LEGEND
處理器:AMD Ryzen 5 3600XT
記憶體:ANTEC KATANA DDR4-3200 8GB * 2套組
作業系統碟:SAMSUNG PM961 256GB
USB3.2 Gen2x2擴充卡:Axisplus USB3.2 Gen2x2擴充卡
USB3.2 Gen2x2傳輸線:TOOTO USB3.2 Gen2x2 20Gbps 100W高速傳輸充電線
USB3.2 Gen2(10Gbps)外接盒:RTL9210 NVMe外接盒
USB3.2 Gen2x2(20Gbps)外接盒:ASM2364 NVMe外接盒

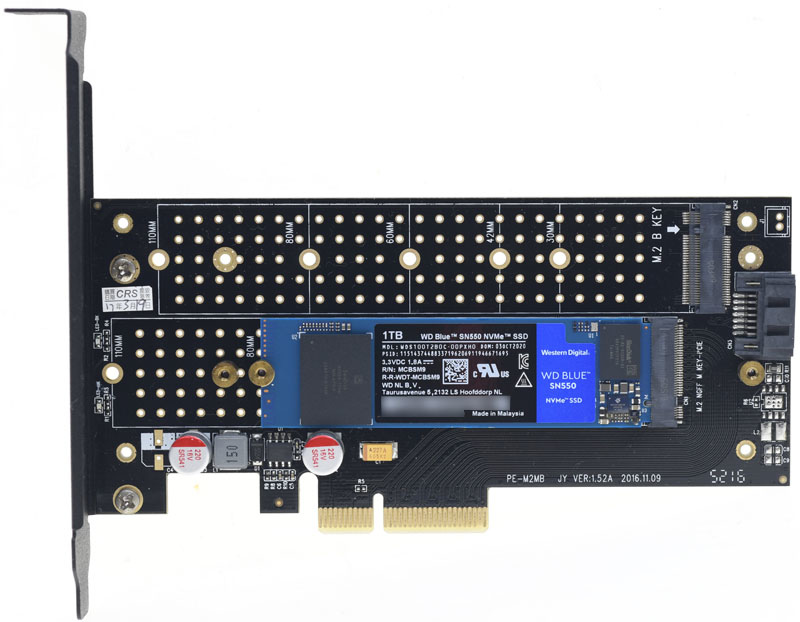

▼WD SN550 NVMe 1TB SSD不裝任何散熱片及導熱墊,安裝在轉卡並插在主機板PCIE3插槽

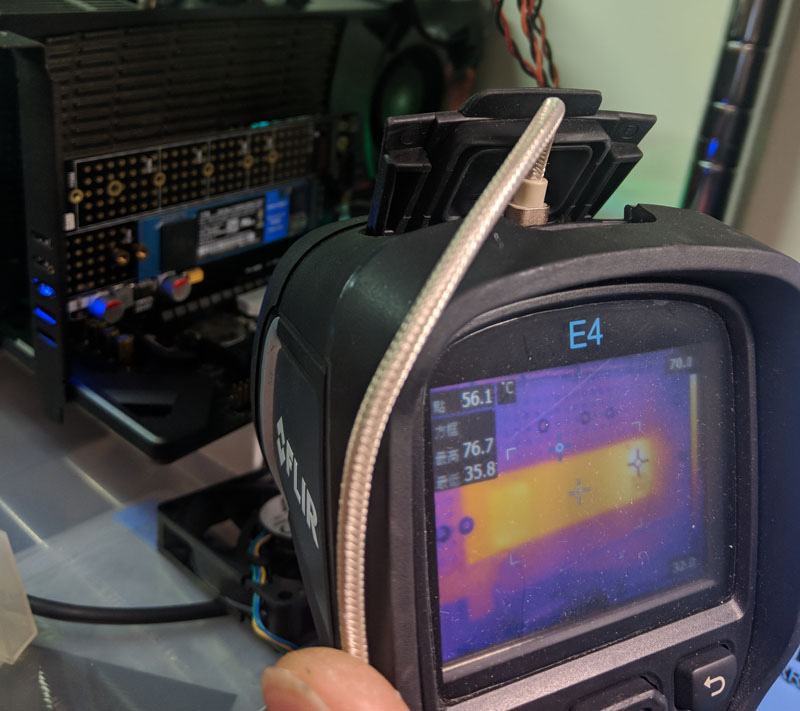

▼進行測試同時拍攝紅外線熱影像,以下測試分為無風扇及有風扇測試

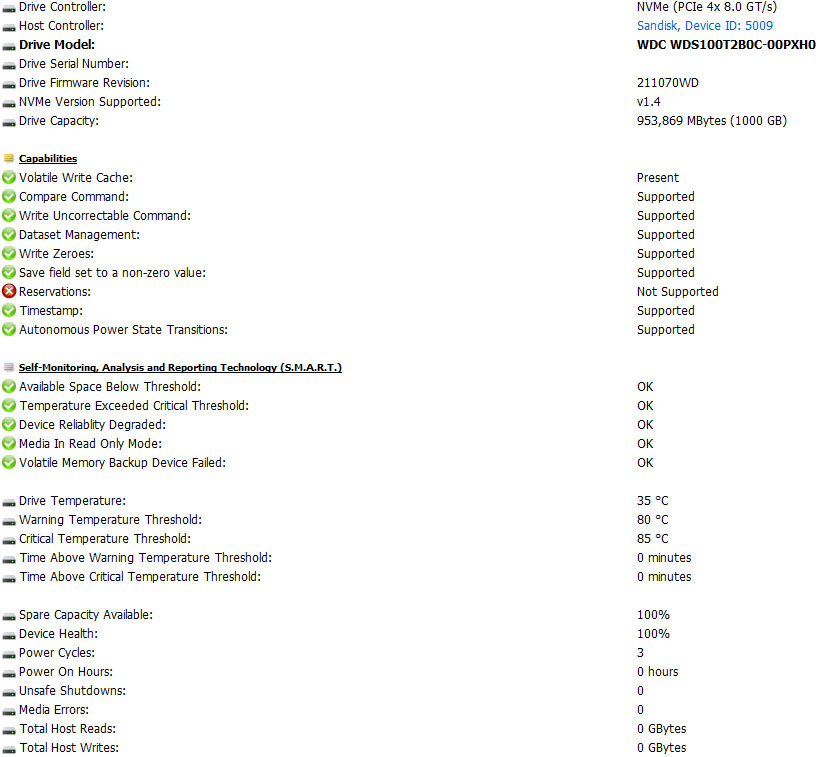

▼WD SN550 NVMe 1TB SSD硬體資訊內容,可以看到韌體版本211070WD,NVMe版本為v1.4


▼匯流排硬體資訊內容,WD SN550 NVMe 1TB SSD以PCIe3.0 x4連接主機板


▼WD SN550 NVMe 1TB SSD在磁碟管理內實際可用容量為931.51GB(因為廠商普遍算法是1TB=1,000,000,000,000位元組,而非1,099,511,627,776位元組)


▼WD SN550 NVMe 1TB SSD的CrystalDiskInfo資訊內容


▼WD SN550 NVMe 1TB SSD裝在主機板PCIE3插槽,無風扇下的Anvil’s Storage Utilities傳輸速度測試


▼WD SN550 NVMe 1TB SSD裝在主機板PCIE3插槽,有風扇下的Anvil’s Storage Utilities傳輸速度測試

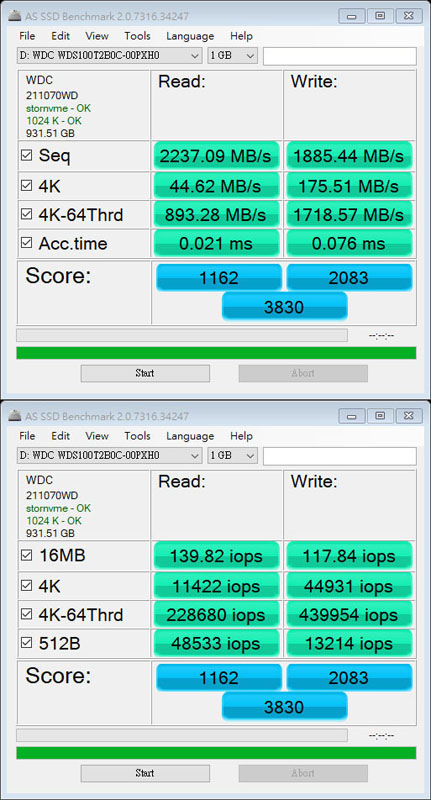

▼WD SN550 NVMe 1TB SSD裝在主機板PCIE3插槽,無風扇下的AS SSD Benchmark測試


▼WD SN550 NVMe 1TB SSD裝在主機板PCIE3插槽,有風扇下的AS SSD Benchmark測試

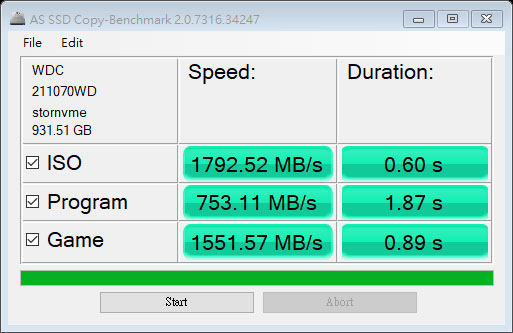

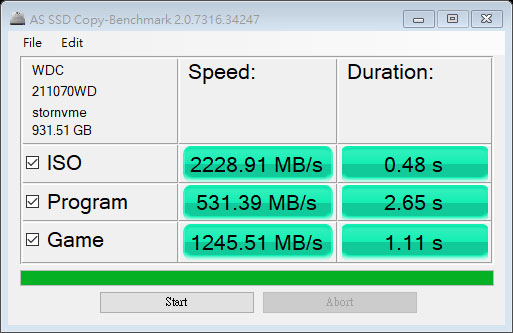

▼WD SN550 NVMe 1TB SSD裝在主機板PCIE3插槽,無風扇下的AS SSD Copy-Benchmark傳輸速度測試


▼WD SN550 NVMe 1TB SSD裝在主機板PCIE3插槽,有風扇下的AS SSD Copy-Benchmark傳輸速度測試

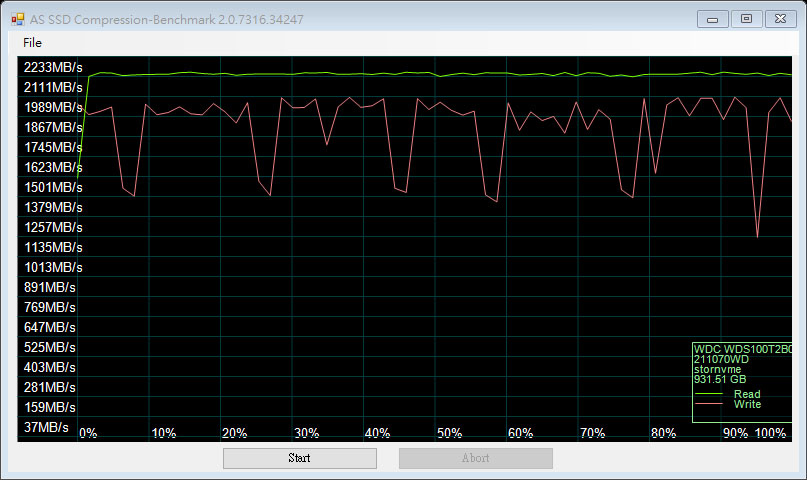

▼WD SN550 NVMe 1TB SSD裝在主機板PCIE3插槽,無風扇下的AS SSD Compression-Benchmark傳輸速度測試


▼WD SN550 NVMe 1TB SSD裝在主機板PCIE3插槽,有風扇下的AS SSD Compression-Benchmark傳輸速度測試

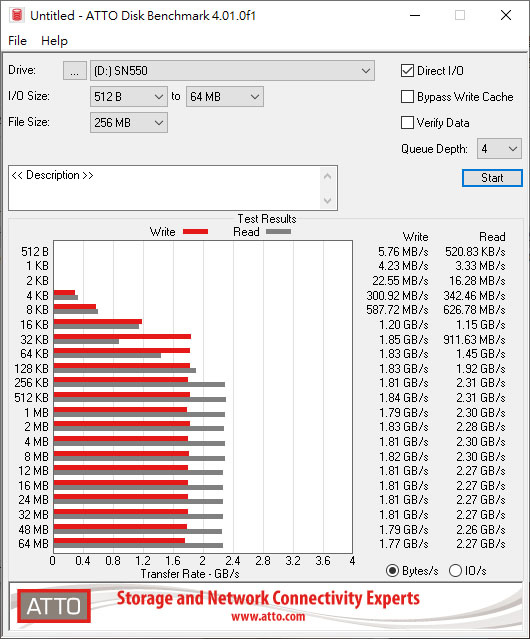

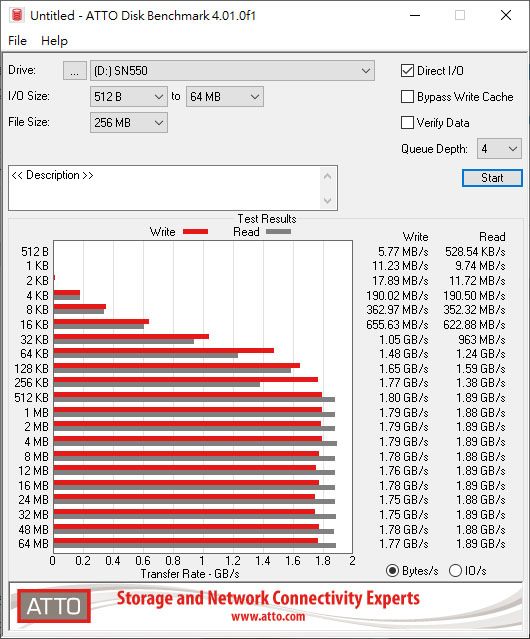

▼WD SN550 NVMe 1TB SSD裝在主機板PCIE3插槽,無風扇下的ATTO Disk Benchmark傳輸速度測試


▼WD SN550 NVMe 1TB SSD裝在主機板PCIE3插槽,有風扇下的ATTO Disk Benchmark傳輸速度測試

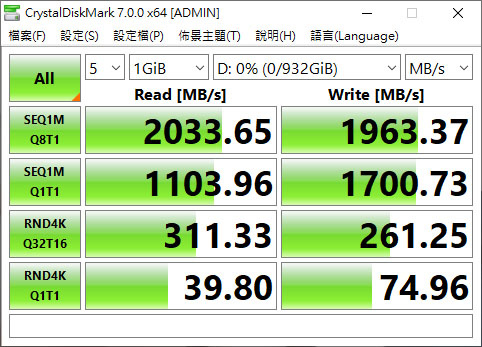

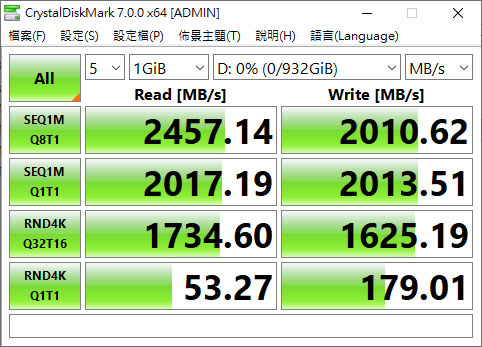

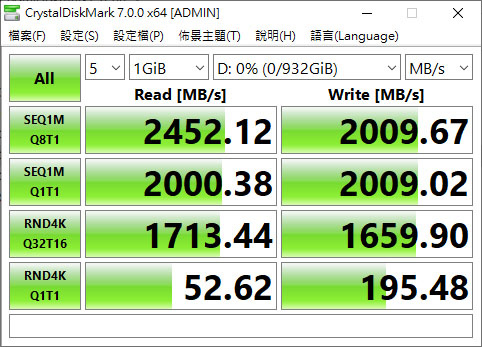

▼WD SN550 NVMe 1TB SSD裝在主機板PCIE3插槽,無風扇下的CrystalDiskMark傳輸速度測試


▼WD SN550 NVMe 1TB SSD裝在主機板PCIE3插槽,有風扇下的CrystalDiskMark傳輸速度測試

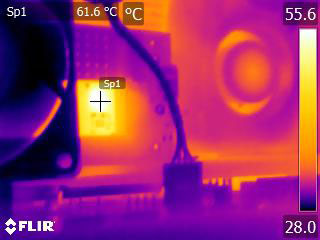

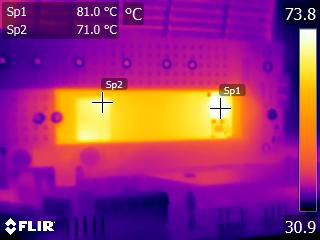

▼WD SN550 NVMe 1TB SSD裝在主機板PCIE3插槽,無風扇下上述測試跑一輪後的紅外線熱影像圖


▼WD SN550 NVMe 1TB SSD裝在主機板PCIE3插槽,有風扇下上述測試跑一輪後的紅外線熱影像圖


將WD SN550 NVMe 1TB SSD裝在USB3.2 Gen2x2(20Gbps) NVMe外接盒,進行以下測試
▼WD SN550 NVMe 1TB SSD裝在USB3.2 Gen2x2(20Gbps)外接盒,並透過USB3.2 Gen2x2傳輸線及擴充卡連接的Anvil’s Storage Utilities傳輸速度測試

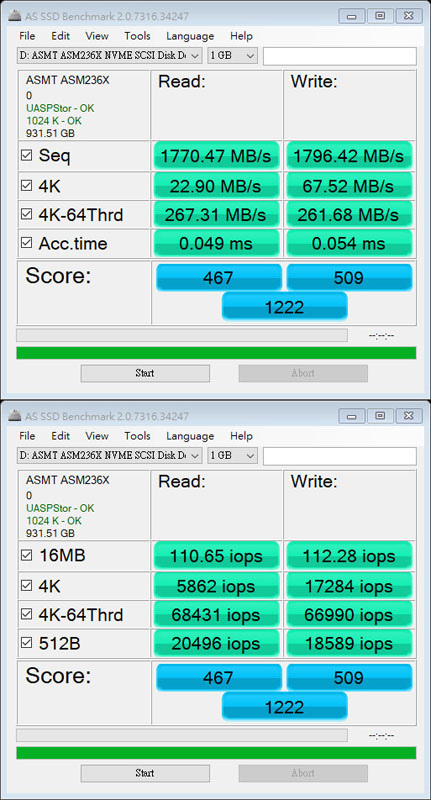

▼WD SN550 NVMe 1TB SSD裝在USB3.2 Gen2x2(20Gbps)外接盒,並透過USB3.2 Gen2x2傳輸線及擴充卡連接的AS SSD Benchmark測試

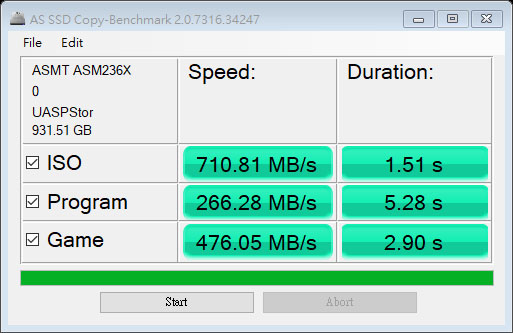

▼WD SN550 NVMe 1TB SSD裝在USB3.2 Gen2x2(20Gbps)外接盒,並透過USB3.2 Gen2x2傳輸線及擴充卡連接的AS SSD Copy-Benchmark傳輸速度測試

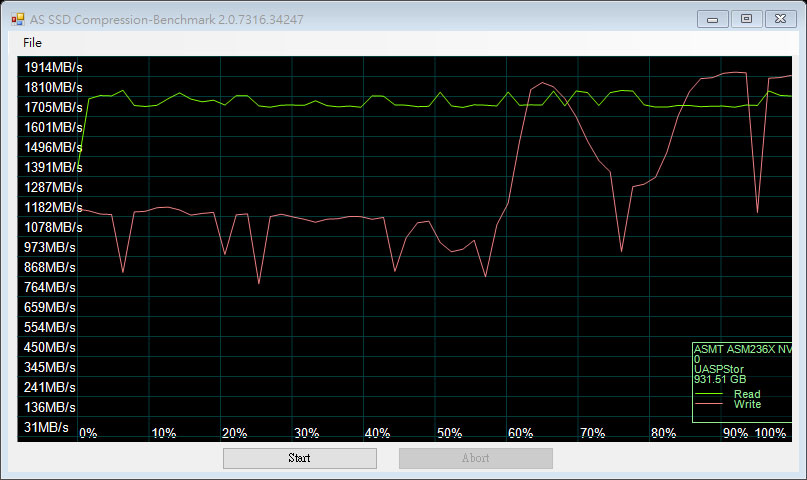

▼WD SN550 NVMe 1TB SSD裝在USB3.2 Gen2x2(20Gbps)外接盒,並透過USB3.2 Gen2x2傳輸線及擴充卡連接的AS SSD Compression-Benchmark傳輸速度測試


▼WD SN550 NVMe 1TB SSD裝在USB3.2 Gen2x2(20Gbps)外接盒,並透過USB3.2 Gen2x2傳輸線及擴充卡連接的ATTO Disk Benchmark傳輸速度測試


▼WD SN550 NVMe 1TB SSD裝在USB3.2 Gen2x2(20Gbps)外接盒,並透過USB3.2 Gen2x2傳輸線及擴充卡連接的CrystalDiskMark傳輸速度測試


將WD SN550 NVMe 1TB SSD裝在USB3.2 Gen2(10Gbps) NVMe外接盒,進行以下測試

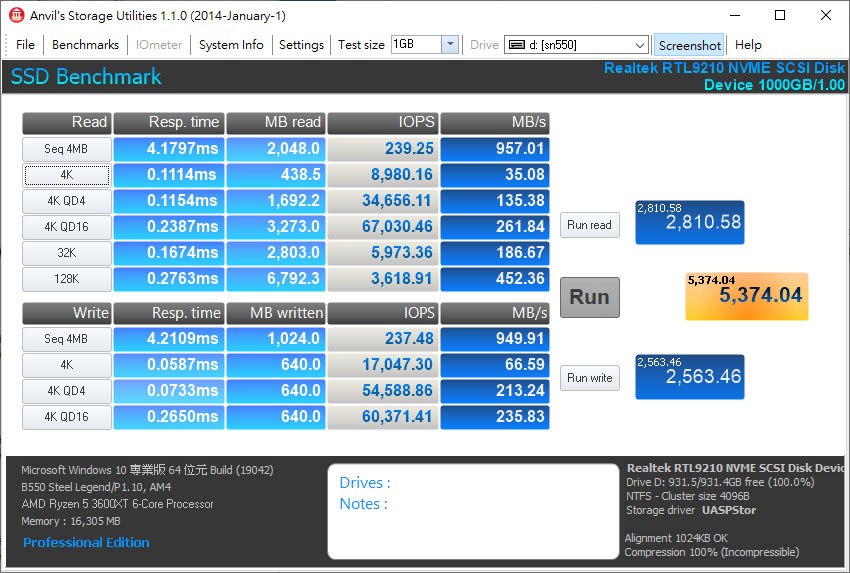

▼WD SN550 NVMe 1TB SSD裝在USB3.2 Gen2(10Gbps)外接盒,並透過USB3.2 Gen2x2傳輸線及擴充卡連接的Anvil’s Storage Utilities傳輸速度測試

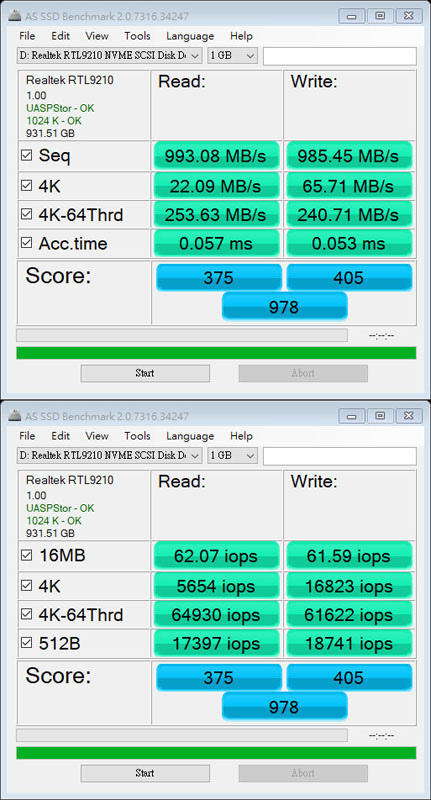

▼WD SN550 NVMe 1TB SSD裝在USB3.2 Gen2(10Gbps)外接盒,並透過USB3.2 Gen2x2傳輸線及擴充卡連接的AS SSD Benchmark測試


▼WD SN550 NVMe 1TB SSD裝在USB3.2 Gen2(10Gbps)外接盒,並透過USB3.2 Gen2x2傳輸線及擴充卡連接的AS SSD Copy-Benchmark傳輸速度測試

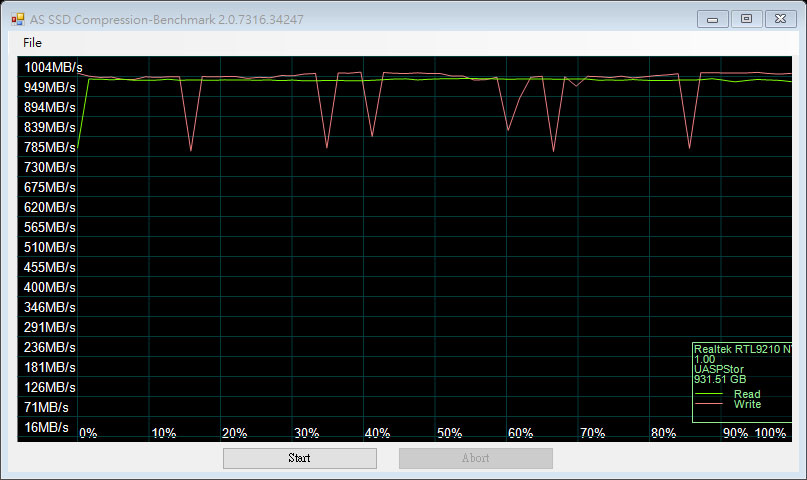

▼WD SN550 NVMe 1TB SSD裝在USB3.2 Gen2(10Gbps)外接盒,並透過USB3.2 Gen2x2傳輸線及擴充卡連接的AS SSD Compression-Benchmark傳輸速度測試

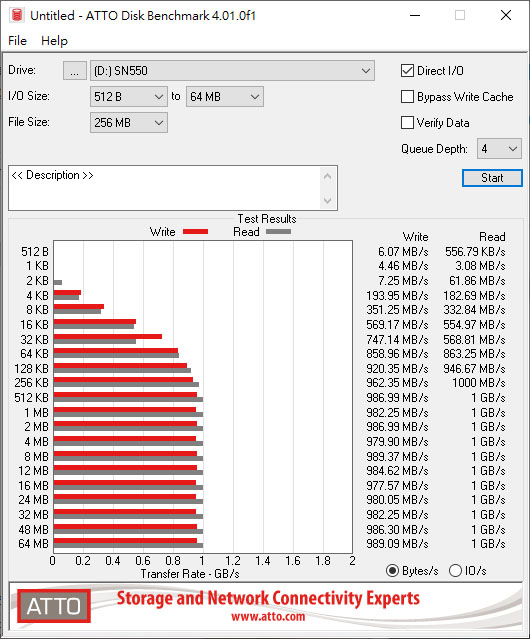

▼WD SN550 NVMe 1TB SSD裝在USB3.2 Gen2(10Gbps)外接盒,並透過USB3.2 Gen2x2傳輸線及擴充卡連接的ATTO Disk Benchmark傳輸速度測試

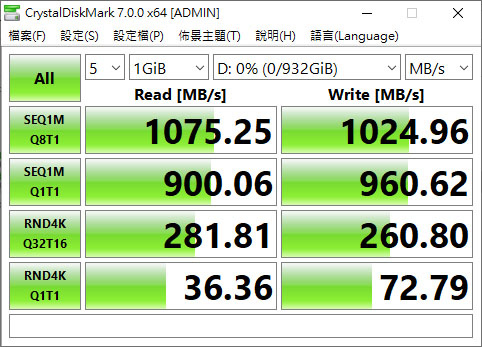

▼WD SN550 NVMe 1TB SSD裝在USB3.2 Gen2(10Gbps)外接盒,並透過USB3.2 Gen2x2傳輸線及擴充卡連接的CrystalDiskMark傳輸速度測試


結論:
WD BLUE SN550 NVMe 1TB SSD在無散熱片下,無風扇吹和有風扇吹下的測試成績沒有差異很大,表示本體即使無安裝散熱片或無散熱氣流通過時,也較不易遇到過熱降速或讀寫異常問題,不過仍會建議貼上一個薄型散熱片並讓氣流可以通過附近,協助帶走SSD讀寫時的熱量。把WD SN550 NVMe 1TB SSD接在20Gbps USB3.2 Gen2x2上,部分測試連續讀寫效能比起插在主機板上略低一些,在4K隨機存取上的效能有較明顯的下降;接在10Gbps USB3.2 Gen2上,連續讀寫效能直接受到傳輸介面最大頻寬影響,最大值限制在1GB/s,同樣在4K隨機存取上的效能亦有較明顯的下降。新的WD BLUE SN550系列中間留下大片空白,把主控與NAND分別放在電路板的兩端,表示已經無法使用裁切方式讓SSD可以裝在有空間限制的平台(例如裁切成2242外型規格使其可以裝在部分空間有限的筆電上)

報告完畢,謝謝收看
