特色:
●獨特高靜壓扇葉設計,同時改變運轉音頻,避開會令人覺得刺耳的頻段
●雙滾珠軸承,耐用性佳,25℃環境下平均失效時間可提高至250000小時
●風扇外框減震墊片及全新設計馬達定子線圈基座減震彈簧的雙減震結構設計,可有效降低風扇運轉震動
●低耗電設計,只需更少的電力就可達到同樣的性能指標
●堵轉保護,當扇葉遇到阻力無法正常運轉時,馬達會自動關閉,並於稍後嘗試重啟,避免因堵轉導致過熱燒毀

規格:
型號:D1225C12B6ZPAA5 “GentleTyphoon”(溫柔颱風)
尺寸:120x120x25mm
軸承:雙滾珠軸承
接線:4pin PWM
轉速:450-2150RPM±10%
最大風量:75CFM
最大靜壓:3.15毫米水柱
噪音:10-28dBA(最大)
額定電壓:DC12V
運作電壓:DC5-13.2V
最低啟動電壓:DC5V
額定電流:0.13A
消耗功率:1.56W
平均失效時間:250000小時@25℃,60000小時@60℃
重量:210g
產地:越南
保固:5年

▼吊卡式外盒正面左上有特色圖示,中間有外觀圖,下面有商標及產品名稱


▼外盒背面有商標、產品名稱、規格表、靜壓VS風量圖表、QR碼、Nidec商標、廠商資訊、產地、條碼


▼外盒頂部與左右側面有商標與產品名稱


▼外盒底部有五年保固圖示與認證標章

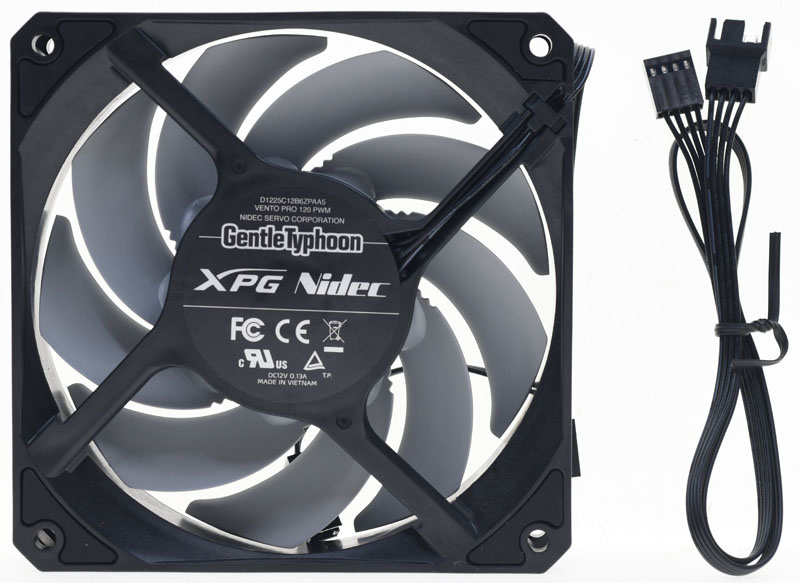

▼包裝內容有風扇本體、4pin延長線、4顆固定螺絲

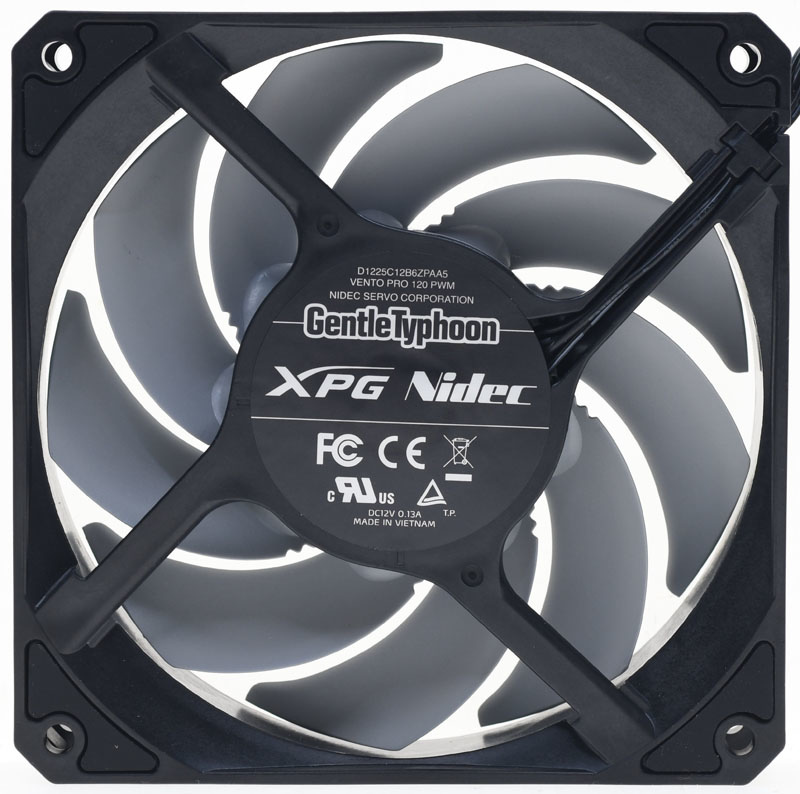

▼XPG Vento Pro 120 PWM其實就是Nidec-Servo(日本電産サーボ)的GentleTyphoon(溫柔颱風)D1225C12B6ZPAA5,所以會在外盒與標籤貼紙上同時看到XPG與Nidec的商標。型號中D1225C為GentleTyphoon系列,12為DC12V電壓,B6為2150RPM轉速等級,Z為PWM可變轉速,P為轉速偵測脈衝輸出,AA5為型號變更版本


▼黑色的外框配上9片鐮刀狀灰色扇葉,兩者材質均為PBT-ABS合成樹脂


▼扇葉內部馬達轉子採全金屬製外殼

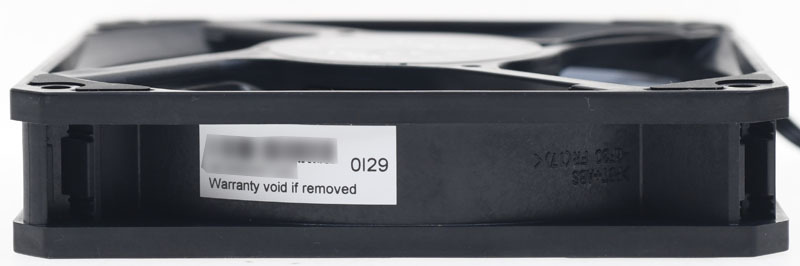

▼外框側面有保固用條碼貼紙,四邊的螺絲鎖點處有加強肋條,可避免螺絲鎖太緊造成外框變形


▼正面及反面的螺絲鎖點均有貼上減震橡膠墊片,為其中一個減震結構設計

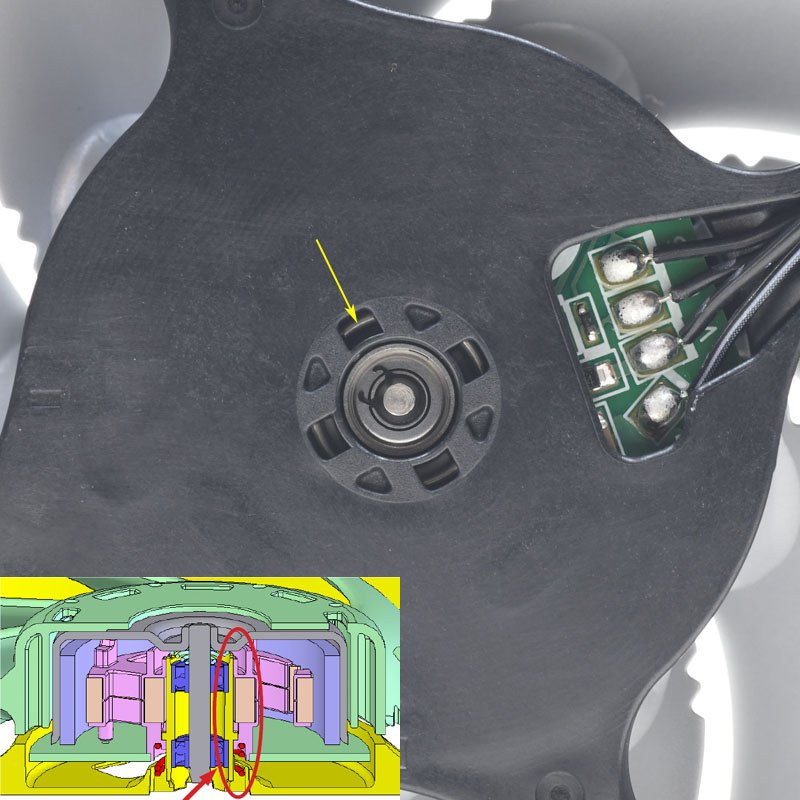

▼將軸心處標籤移除,可看到另一個減震結構設計,黃色箭頭所指的就是風扇外框基座與馬達定子線圈之間的彈簧,可降低定子線圈傳遞至基座的震動及噪音,左下結構圖紅圈處底部就是彈簧安裝位置(結構圖引用至網路)

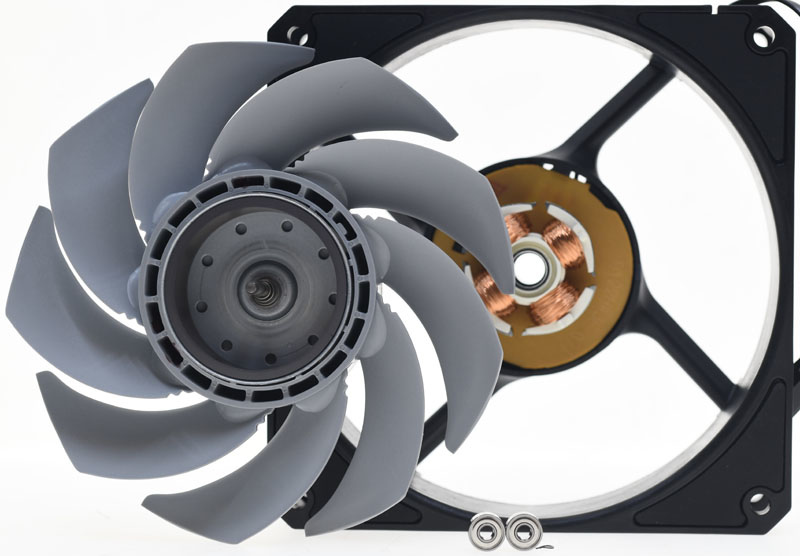

▼將軸心的C型扣移除,就可以取下扇葉及軸承

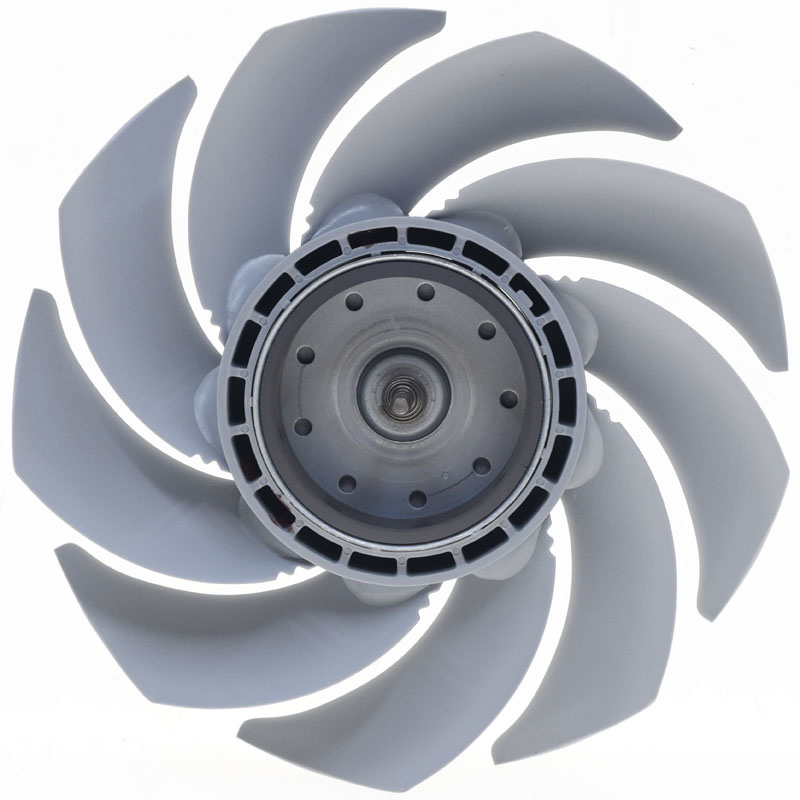

▼內含磁鐵的轉子金屬製外殼嵌入扇葉中央,轉子外圍扇葉鏤空減輕重量,9片鐮刀狀扇葉根部加厚提高堅固性

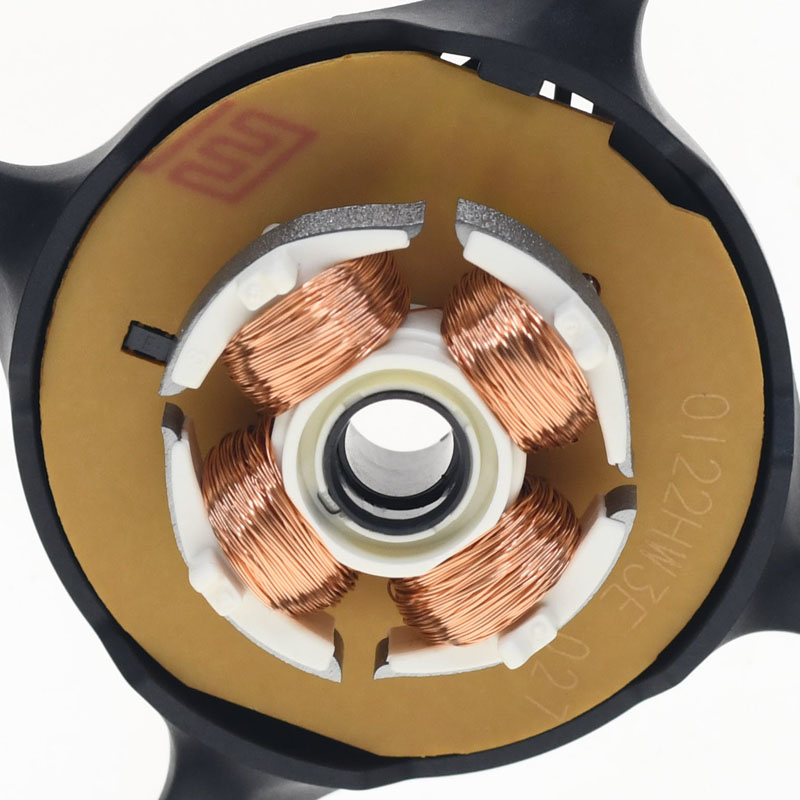

▼四極式定子線圈,鐵芯圓弧造型與厚度採非對稱式設計

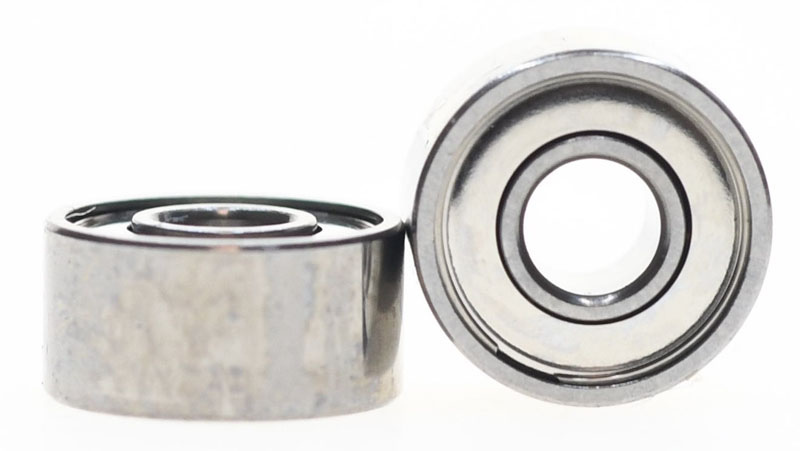

▼軸心處安裝2顆附帶金屬護蓋的小型滾珠軸承

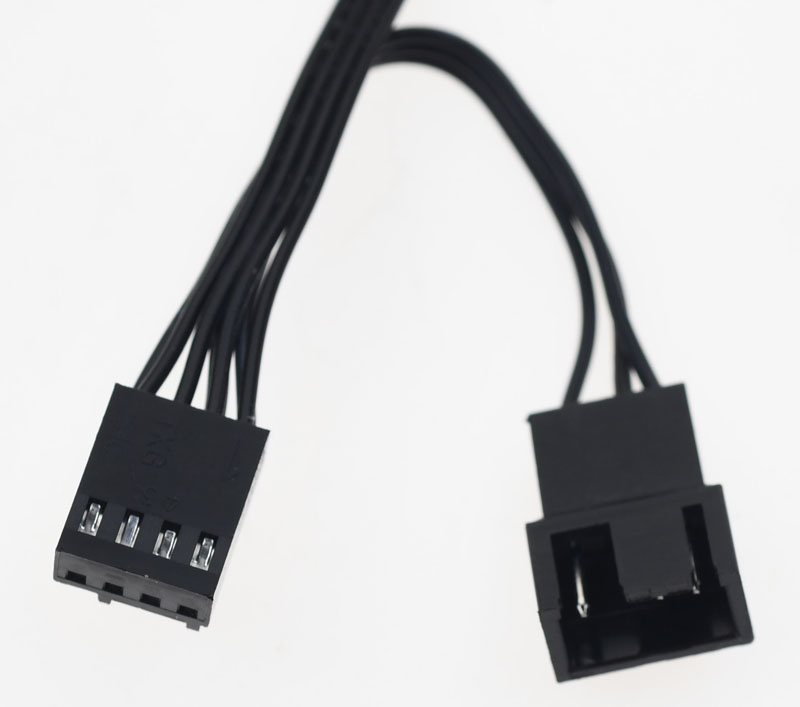

▼風扇本體4pin接線採用短線設計,並附上插頭與插座各一,方便多顆風扇串接配線,風扇本體至4pin插頭線路長度為11公分,4pin插頭至4pin插座線路長度為7.5公分,只有插頭有轉速偵測線,後方分接插座無轉速偵測線

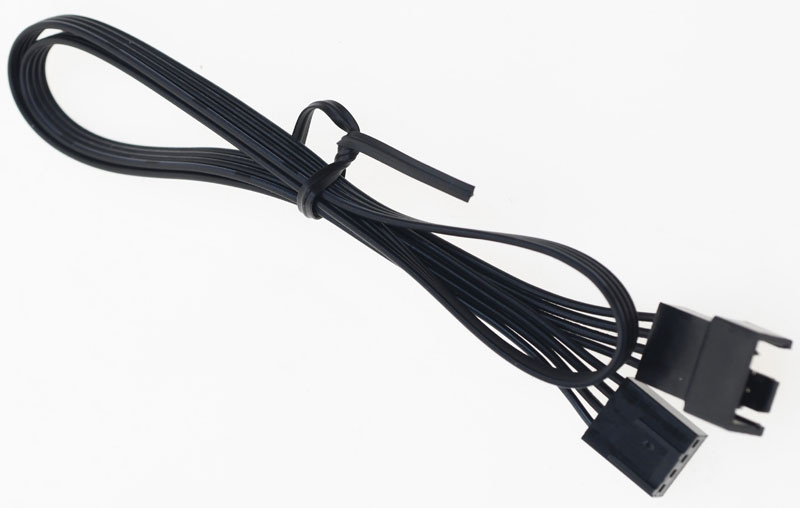

▼4pin延長線的長度為45公分

以下將測試同一組NZXT KRAKEN X53水冷,於水冷排上使用原裝風扇與XPG VENTO PRO 120 PWM風扇的溫度差異
測試配備:
主機板:ASROCK B550 STEEL LEGEND
處理器:AMD Ryzen 5 3600XT
記憶體:ANTEC KATANA DDR4-3200 8GB * 2套組
作業系統碟:SAMSUNG PM961 256GB

NZXT KRAKEN X53原裝風扇數量及型號:2個AER P120
NZXT KRAKEN X53原裝風扇尺寸:120x120x26mm
NZXT KRAKEN X53原裝風扇功率:12V/0.32A,3.84W
NZXT KRAKEN X53原裝風扇軸承:FDB液態軸承
NZXT KRAKEN X53原裝風扇轉速控制:4pin PWM
NZXT KRAKEN X53原裝風扇轉速:500-2000±300RPM
NZXT KRAKEN X53原裝風扇最大靜壓:2.93毫米水柱
NZXT KRAKEN X53原裝風扇最大氣流:73.11CFM
NZXT KRAKEN X53原裝風扇最大噪音:36dBA

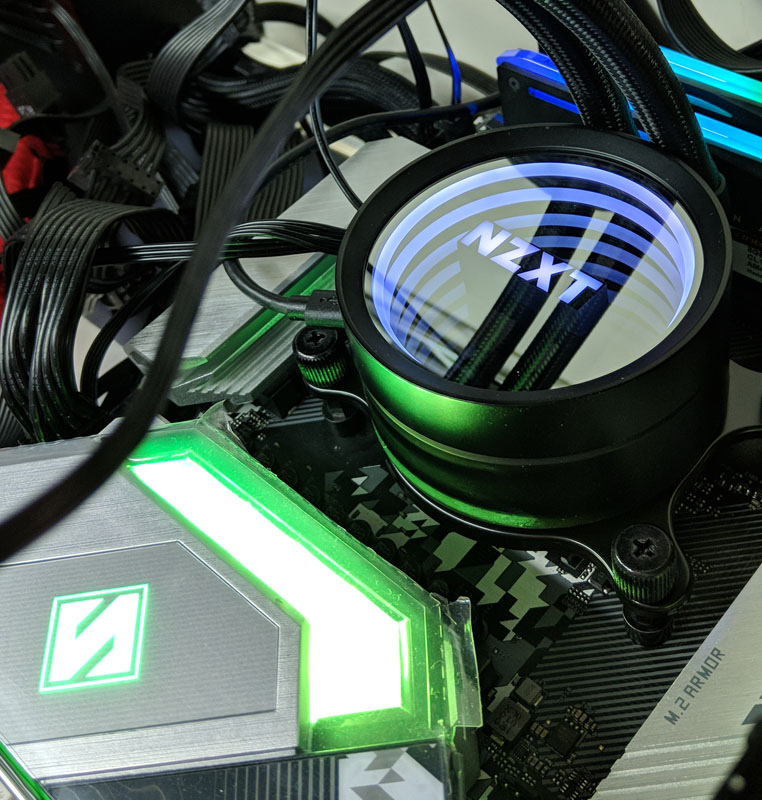

▼把NZXT KRAKEN X53安裝在上述配備,NZXT CAM軟體的”冷卻”選項採用預設值”靜音”,主機板CPU風扇溫控模式採用預設值”標準”

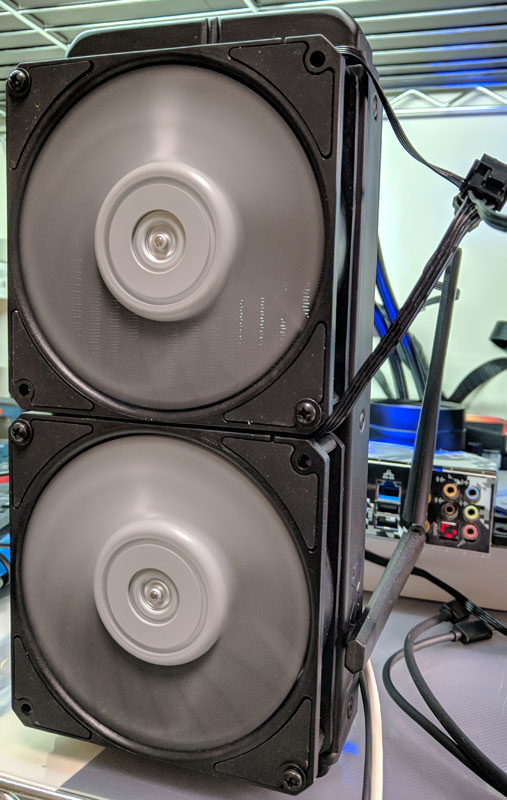

▼分別在水冷排安裝NZXT KRAKEN X53原裝風扇及XPG VENTO PRO 120 PWM風扇,風扇連接至主機板CPU風扇插座,提高CPU負載並記錄溫度變化(下圖水冷排安裝XPG VENTO PRO 120 PWM風扇)

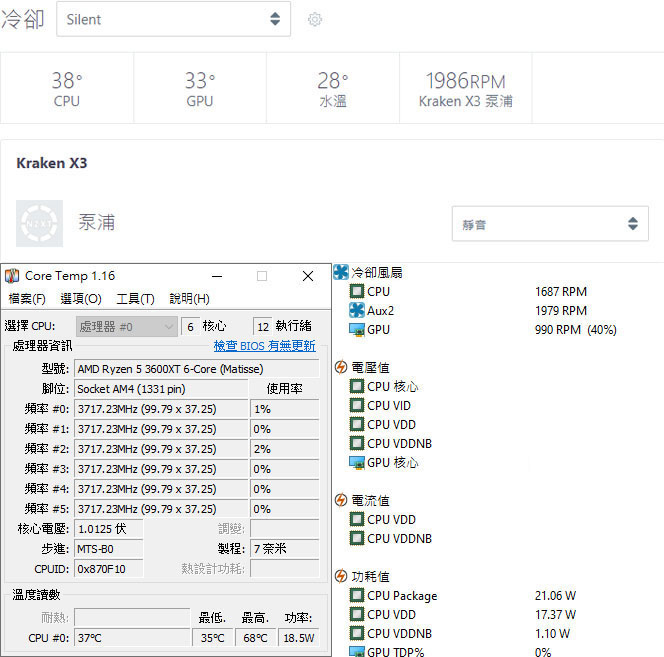

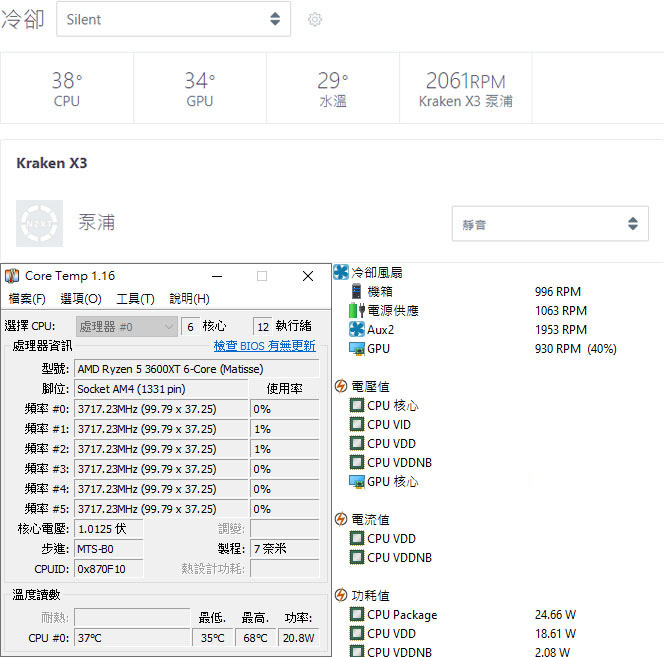

▼NZXT KRAKEN X53搭配原裝風扇於待機下NZXT CAM軟體CPU溫度/水溫/幫浦轉速、處理器時脈/溫度、風扇轉速


▼NZXT KRAKEN X53搭配XPG VENTO PRO 120 PWM風扇於待機下NZXT CAM軟體CPU溫度/水溫/幫浦轉速、處理器時脈/溫度、風扇轉速(PS:因為風扇串接,所以只會看到一個轉速)

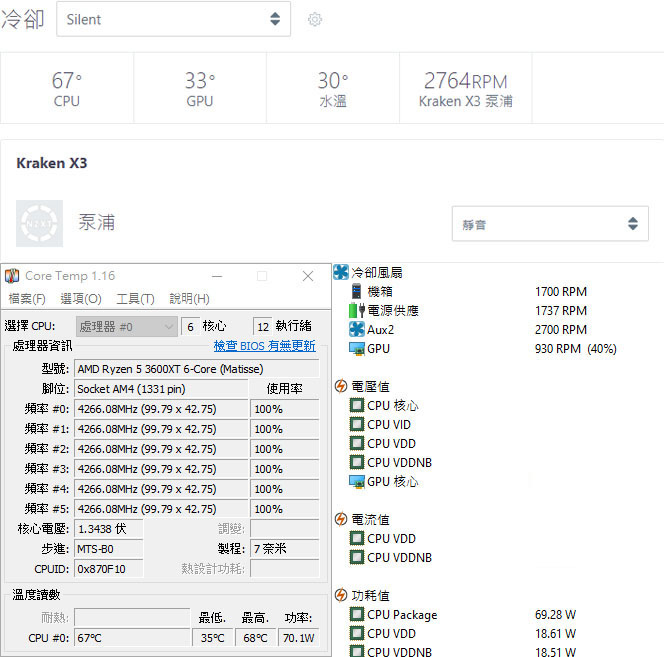

▼NZXT KRAKEN X53搭配原裝風扇於CPU高負載下NZXT CAM軟體CPU溫度/水溫/幫浦轉速、處理器時脈/溫度、風扇轉速


▼NZXT KRAKEN X53搭配XPG VENTO PRO 120 PWM風扇於CPU高負載下NZXT CAM軟體CPU溫度/水溫/幫浦轉速、處理器時脈/溫度、風扇轉速(PS:因為風扇串接,所以只會看到一個轉速)

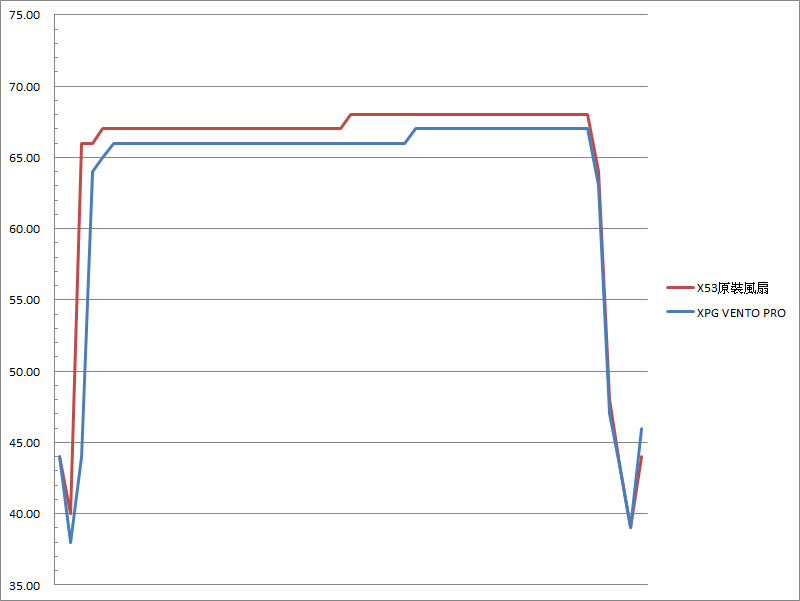

▼NZXT KRAKEN X53搭配原裝風扇(紅線)與XPG VENTO PRO 120 PWM風扇(藍線)的CPU溫度記錄


▼NZXT KRAKEN X53搭配原裝風扇於待機下運作聲音

▼NZXT KRAKEN X53搭配原裝風扇於CPU高負載下運作聲音

▼NZXT KRAKEN X53搭配XPG VENTO PRO 120 PWM風扇於待機下運作聲音

▼NZXT KRAKEN X53搭配XPG VENTO PRO 120 PWM風扇於CPU高負載下運作聲音

▼NZXT KRAKEN X53搭配XPG VENTO PRO 120 PWM風扇從待機模式至CPU高負載下聲音變化

▼XPG VENTO PRO 120 PWM風扇堵轉測試,影片中使用外力強迫運轉中的扇葉停止,扇葉停止後馬達電源會被關閉,並於稍後嘗試重新啟動,若重啟時扇葉仍無法正常運轉,馬達電源會被再度關閉,直到扇葉可以正常運轉

結論:
XPG VENTO PRO 120 PWM風扇源自Nidec-Servo的溫柔颱風GentleTyphoon。具備獨特的9葉高靜壓扇葉;4pin PWM控制讓轉速可控範圍更大,並採用雙接頭短接線,安裝多顆風扇時可降低線路數量,雙減震結構設計,可有效降低風扇運轉震動,雙滾珠軸承提供絕佳耐用性,相同性能指標下耗電量更低,內建堵轉保護可避免扇葉遇阻力時風扇過熱燒毀

報告完畢,謝謝收看
