SADES賽德斯Shiva濕婆神機殼特色:
●正面面板兩條RGB 裝飾導光條,搭配前方發光風扇燈效
●無打孔強化玻璃透明側板,手轉螺絲固定,免工具即可開啟
●提供最多6顆120mm/140mm風扇安裝空間,前方/上方/後方均有安裝風扇的位置,前方可安裝360mm水冷排,上方可安裝280mm水冷排
●前方隨附一顆Samsara 200mm RGB輪迴扇,後方隨附一顆Samsara 140mm RGB輪迴扇
●內建燈光控制板,可連接6組RGB發光風扇,並由頂部按鈕切換預設燈效,也能與支援ARGB主機板連動控制
●上方配置磁吸式過濾網,底部配置嵌入式過濾網
●頂置式I/O面板提供1個USB2.0 Type-A、1個USB3.2 Gen1 Type-A及1個USB3.2 Gen2 Type-C
●下方空間的可拆卸式硬碟架,可安裝3顆3.5吋硬碟或是2顆3.5吋硬碟加1顆2.5吋SSD
●底板上可安裝4顆2.5吋SSD

SADES賽德斯Shiva濕婆神機殼規格:
本體尺寸:485x390x230mm(不含正面面板)
可安裝主機板種類:E-ATX、ATX、Micro ATX、ITX
前置I/O埠:1個USB2.0 Type-A、1個USB3.2 Gen1 Type-A、1個USB3.2 Gen2 Type-C、耳機、麥克風
下方硬碟架3.5吋安裝空間:3個
下方硬碟架2.5吋安裝空間:1個(與3.5吋安裝空間共用)
底板2.5吋安裝空間:4個
標準擴充槽:7個
顯卡垂直安裝擴充槽:3個
前方風扇:3個120mm/3個140mm/2個200mm(隨附1個200mm RGB輪迴扇)
上方風扇:2個120mm/140mm
後方風扇:1個120mm/140mm(隨附1個140mm RGB輪迴扇)
過濾網:上方磁吸式過濾網,下方嵌入式過濾網
可安裝電源供應器最大長度:245mm
可安裝CPU散熱器最大高度:170mm
可安裝顯示卡最大長度:370mm
後方整線空間:21mm
前方可安裝水冷排尺寸:240/280/360mm
上方可安裝水冷排尺寸:240/280mm(受到主機板上方元件及記憶體高度限制)
後方可安裝水冷排尺寸:120/140mm

▼此面外箱有商標、英文產品名稱、英文特色圖示


▼此面外箱有商標、中文產品名稱、中文特色圖示


▼外箱左右側面有中英文品牌名稱、中英文產品名稱、提把開口、濕婆神圖示、產品尺寸/規格、商標、顏色標示


▼白色版SADES賽德斯Shiva濕婆神,左側配置可看到機殼內部的強化玻璃,本體鋼材採用亮面白色烤漆處理

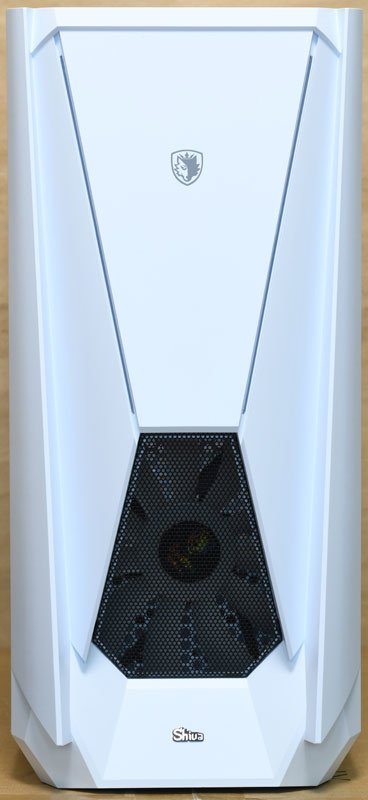

▼面板正面上方商標兩旁配置ARGB導光條,下方黑色進氣護網可看到內部200mm風扇


▼面板的背面照,因為內含燈條,所以有一條線路接至機殼內部燈光控制板,拆除面板時要注意避免線路受損


▼取下面板後的樣子,前方可以安裝3個120mm/3個140mm/2個200mm風扇,風扇安裝在外側,可安裝水冷排尺寸為240/280/360mm,長條形螺絲孔可增加安裝的彈性(120mm風扇安裝孔位為整排的圓孔),出廠時已預先安裝1顆Samsara 200mm RGB輪迴扇


▼前方隨附的Samsara 200mm RGB輪迴扇,乳白色扇葉軸心與外框都貼上”Samsara輪迴SYNC”字樣反光貼紙,風扇電源/燈光線路為專用6pin插頭


▼機殼上方網狀通風口配置磁吸式過濾網,可以安裝2個120mm/140mm風扇,可安裝水冷排尺寸為240/280mm(受到主機板上方元件及記憶體高度限制),長條形螺絲孔可增加安裝的彈性


▼機殼上方前端橫置式I/O埠、藍色按鈕與指示燈,由左至右分別是電源按鈕、電源(上)/硬碟(下)指示燈、重置按鈕、燈光控制按鈕、1個USB3.2 Gen1 Type-A(藍)、耳機3.5mm插座、麥克風3.5mm插座、1個USB2.0 Type-A(黑)、1個USB3.2 Gen2 Type-C


▼機殼底部腳座有防滑墊,電源供應器進氣口配置嵌入式過濾網,可拆卸式硬碟架使用黑色手轉螺絲固定(箭頭處)


▼機殼後方可以安裝1個120mm/140mm風扇,水冷排尺寸可以裝到120/140mm,下方電源供應器安裝螺絲孔僅提供單一方向的安裝孔位


▼7個標準擴充槽之間有支架,標準擴充槽上方壓板同時也是3個顯卡垂直安裝用擴充槽,壓板使用手轉螺絲固定


▼左側強化玻璃側板使用手轉螺絲固定


▼強化玻璃側板左右兩邊黏貼金屬支架,因為金屬支架與強化玻璃邊緣切齊,且上下兩邊沒有金屬支架保護,取放時仍要避免直接撞擊強化玻璃


▼機殼左側面結構,下方電源艙與主機板/介面卡安裝區採隔離設計,維持內部整潔


▼主機板安裝底板上方鏤空,方便拆裝CPU散熱器背板,底板上方/前端、電源艙隔板都設有穿線用開孔


▼安裝一體式水冷散熱器時,水冷排裝在前方內側,風扇裝在前方外側


▼底板最前方有2個2.5吋SSD安裝位置


▼電源艙隔板側面開口可看到電源本體側面


▼後方預先安裝1顆Samsara 140mm RGB輪迴扇,擴充槽擋板上也有網狀通風口。所有擴充槽使用一次性擋板,拆除後無法裝回


▼後方隨附的Samsara 140mm RGB輪迴扇,乳白色扇葉軸心與外框都貼上”Samsara輪迴SYNC”字樣反光貼紙,風扇電源/燈光線路為專用6pin插頭


▼機殼右側側板使用手轉螺絲固定


▼機殼右側面結構,底板前端黏貼2個圓筒狀束線夾,可從圓筒開口處裝入/取出線路,並設置多個固定線路用架橋凸起


▼鬆開手轉螺絲後可拆除硬碟架,獲得最大電源供應器安裝空間


▼燈光控制板,可以連接6個專用6pin發光風扇,並可透過機殼燈光控制按鈕切換燈光模式、開啟/關閉燈光,也可連接支援ARGB的主機板達到燈效連動控制


▼燈光控制板連接線組,1為標示VDG的3pin杜邦接頭,2為ARGB 3pin母座,3為取電用SATA電源接頭


▼燈光控制板右側有2個用螺絲固定在底板上的亮面白色烤漆金屬外框


▼鬆開螺絲就可將亮面白色烤漆金屬外框取下,外框背面及兩側的螺絲孔可用來固定2.5吋SSD


▼可拆卸式硬碟架,最多可裝入3顆3.5吋硬碟


▼硬碟架若要安裝2.5吋SSD,必須裝在頂部內側,由頂部螺絲孔鎖上固定螺絲(左圖),會占用1顆3.5吋硬碟位置(右圖)


▼可拆卸式硬碟架安裝2顆3.5吋硬碟加1顆2.5吋SSD示意圖


▼機殼與主機板連接線組,1為USB3.2 Gen2 Type-C內接接頭,2為USB3.2 Gen1 Type-A內接接頭,3為USB2.0 Type-A內接接頭,4為耳機麥克風插座內接接頭,5為硬碟指示燈,6為電源指示燈,7為重置開關,8為電源開關,9為燈光控制開關


▼配件包內有快速安裝說明、雙面膠(1)、帶雙面膠的圓筒狀束線夾(2)、擴充槽檔板(3)、魔鬼氈整線帶(4)、燈光控制板6pin插座轉接3pin ARGB公頭轉接線(5)、帶雙面膠的顯卡用金屬支撐架(6)、電源/介面卡螺絲(7)、主機板銅柱(8)、主機板銅柱/2.5吋SSD螺絲(9)、3.5吋硬碟螺絲(10)


▼顯卡用金屬支撐架的底座有雙面膠,有兩種使用模式,圖左對應顯卡水平安裝(夾住顯卡最前方並支撐),圖右對應顯卡垂直安裝(夾住顯卡前端底部並支撐)。夾具部分可調寬度及位置,且有黑色橡膠護墊


▼燈光控制板預設燈效模式示範:

不錯的點:
◆左側強化玻璃側板使用手轉螺絲固定,不用工具即可拆裝
◆前方/上方/後方可提供多達6顆120mm/140mm風扇安裝空間,前方水冷排可裝到360mm,上方水冷排可裝到280mm,後方水冷排可裝到140mm
◆上方配置磁吸式過濾網,拆裝與清潔都很方便
◆下方可拆卸式硬碟架可安裝3顆3.5吋硬碟或是2顆3.5吋硬碟加1顆2.5吋SSD
◆底板上可安裝4顆2.5吋SSD
◆頂部I/O埠提供USB3.2 Gen2 Type-C
◆附贈顯卡水平/垂直兩用金屬支撐架
◆隨附200mm及140mm發光風扇各一,並附上一條內部燈光控制板轉接3pin ARGB公頭轉接線,供使用者連接其他3pin ARGB燈效裝置

可改進的點:
◆前方進氣未配置過濾網,底部配置的抽取式過濾網為嵌入式,拆裝不易
◆強化玻璃邊緣與金屬支架邊緣切齊,取放時仍需注意避免直接撞擊玻璃部分
◆只有一個USB3.2 Gen1 Type-A,考量目前主機板內接USB2.0變少,應可將USB2.0 Type-A換成USB3.2 Gen1 Type-A
◆控制板與隨附發光風扇採用專屬6pin接頭,無法更換其他風扇,泛用性較差
◆擴充槽檔板為一次性設計,拆卸後即無法裝回
◆3.5吋硬碟/2.5吋SSD都用螺絲固定,拆裝稍嫌不便

報告完畢,謝謝收看
