FSP全漢CMT540機殼特色:
●無打孔強化玻璃透明側板,手轉螺絲固定,免工具即可開啟
●提供最多9顆120mm風扇安裝空間,前方/上方/後方/電源艙隔板/下方均有安裝風扇的位置,前方可安裝360mm水冷排,上方可安裝280mm水冷排
●前方隨附2顆200mm ARGB風扇,後方隨附1顆120mm ARGB風扇
●內建燈光控制板,可連接8組ARGB燈效裝置,並由頂部按鈕切換預設燈效,也能與支援ARGB主機板連動控制
●上方及前方配置磁吸式過濾網,底部配置嵌入式過濾網
●頂置式I/O面板提供2個USB2.0 Type-A、2個USB3.2 Gen1 Type-A
●下方空間可拆卸式硬碟架,可安裝2顆3.5吋硬碟或是1顆3.5吋硬碟加1顆2.5吋SSD
●底板上可拆卸式固定架可安裝1顆3.5吋硬碟或是2顆2.5吋SSD
●電源艙隔板上可拆卸式固定架可安裝1顆3.5吋硬碟或是2顆2.5吋SSD

FSP全漢CMT540機殼規格:
本體尺寸:482x458x215mm
本體重量:7.6kg
可安裝主機板種類:E-ATX(最大305x272mm)、ATX、Micro ATX、ITX
前置I/O埠:2個USB2.0 Type-A、2個USB3.2 Gen1 Type-A、耳機、麥克風
下方硬碟架3.5吋安裝空間:2個
下方硬碟架2.5吋安裝空間:1個(與3.5吋安裝空間共用)
底板3.5吋安裝空間:1個
底板2.5吋安裝空間:2個(與3.5吋安裝空間共用)
電源艙隔板3.5吋安裝空間:1個
電源艙隔板2.5吋安裝空間:2個(與3.5吋安裝空間共用)
標準擴充槽:7個
前方風扇:3個120mm/3個140mm/2個200mm(隨附2個200mm ARGB風扇)
上方風扇:2個120mm/140mm
電源艙隔板風扇:2個120mm
下方風扇:1個120mm
後方風扇:1個120mm(隨附1個120mm ARGB風扇)
過濾網:上方磁吸式過濾網,下方嵌入式過濾網
可安裝電源供應器最大長度:210mm
可安裝CPU散熱器最大高度:165mm
可安裝顯示卡最大長度:380mm
前方可安裝水冷排尺寸:240/280/360mm
上方可安裝水冷排尺寸:240/280mm(受到主機板上方元件及記憶體高度限制)
後方可安裝水冷排尺寸:120mm

▼此面外箱有商標、產品型號、外觀單線圖、ARGB圖示


▼此面外箱有商標、結構爆炸圖、ARGB圖示、產品型號、中文特色說明


▼外箱左右側面有商標、3.0 DUAL USB標示、提把開口、產品型號、產品特色說明、產品規格、代理商資訊、顏色標示、條碼、官方網址


▼外箱頂部有多國語言”有關產品詳細規格,請瀏覽FSP官方網站”、產品型號、顏色標示

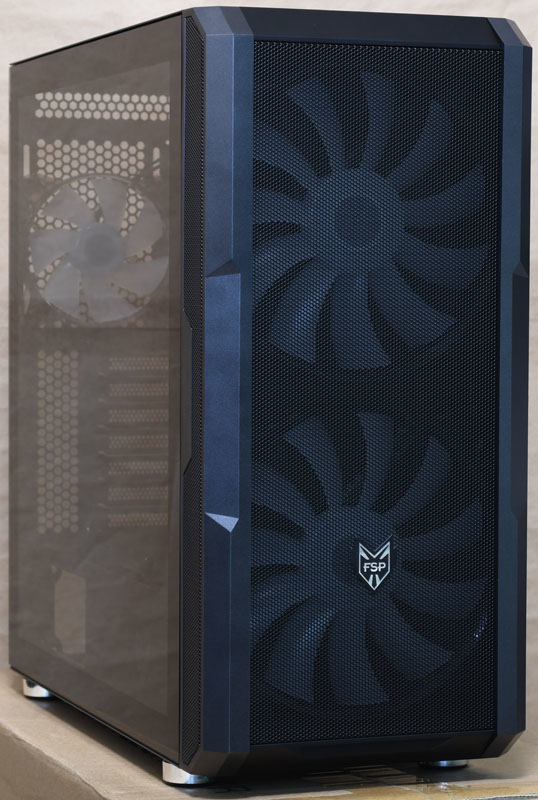

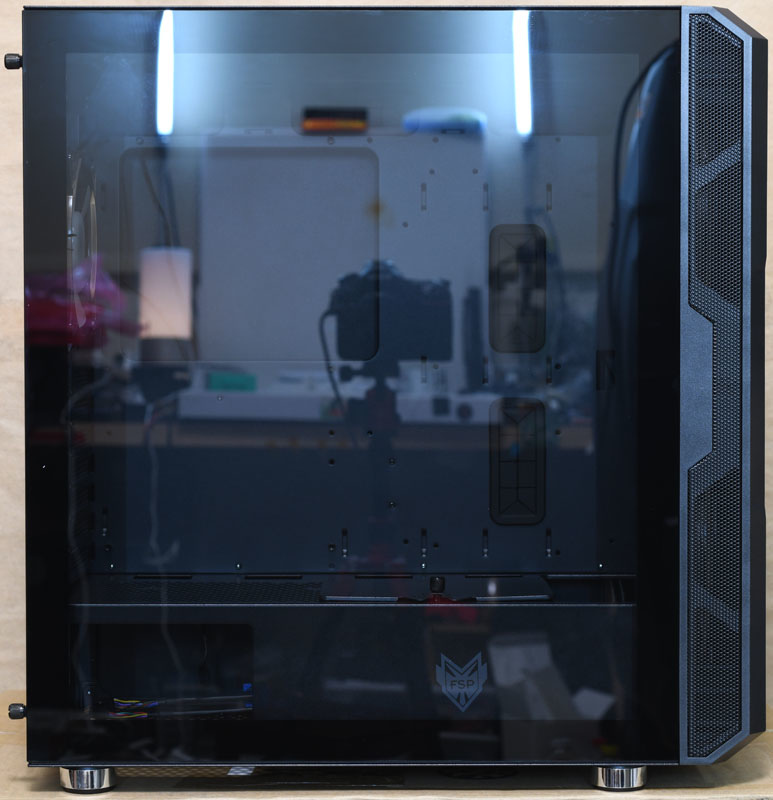

▼FSP全漢CMT540,左側配置可看到機殼內部的強化玻璃,本體鋼材採用黑色塗裝

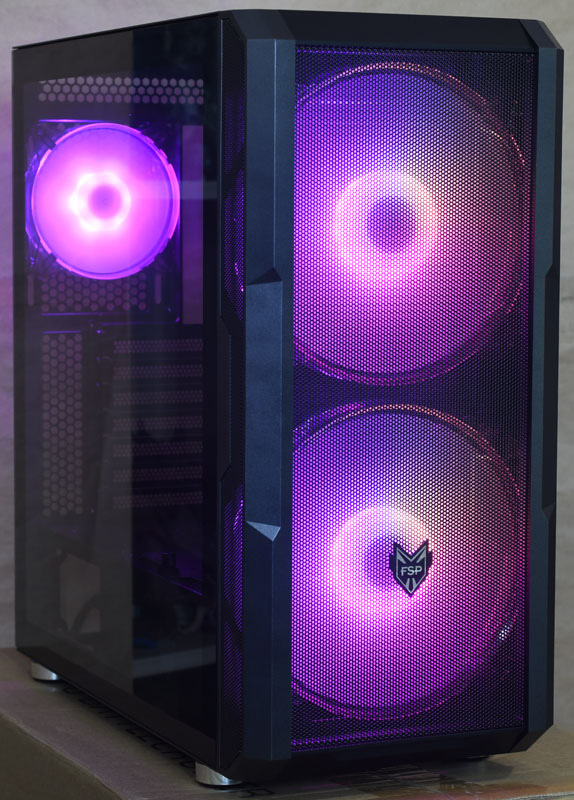

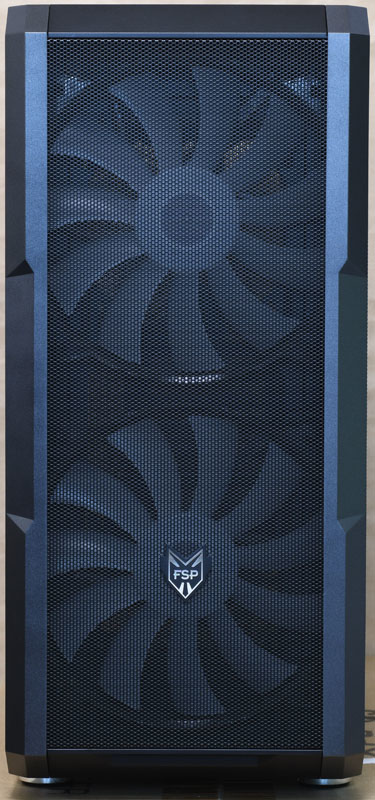

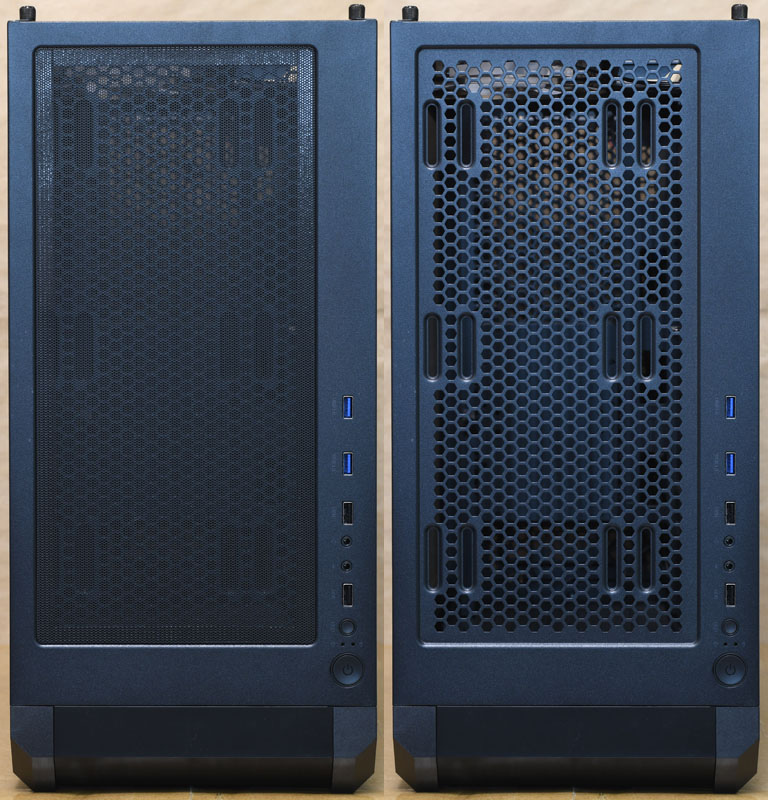

▼面板正面及兩側配置網狀進氣口,可看到2顆200mm ARGB風扇,下方中央有商標銘牌

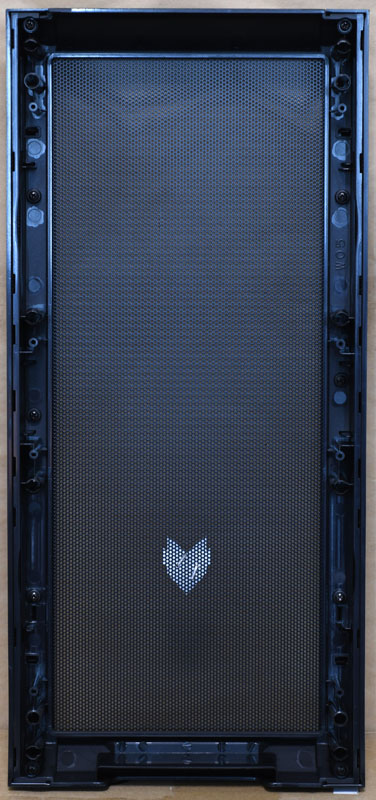

▼面板網狀進氣口的背面照

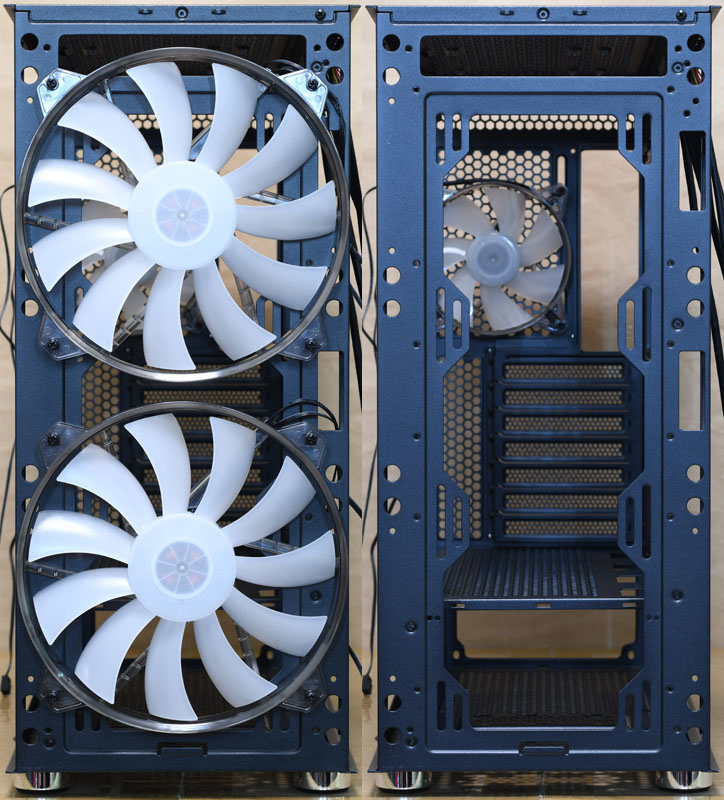

▼取下面板後的樣子,前方可以安裝3個120mm/3個140mm/2個200mm風扇,風扇安裝在外側,可安裝水冷排尺寸為240/280/360mm,長條形螺絲孔可增加安裝的彈性,出廠時已預先安裝2顆200mm ARGB風扇

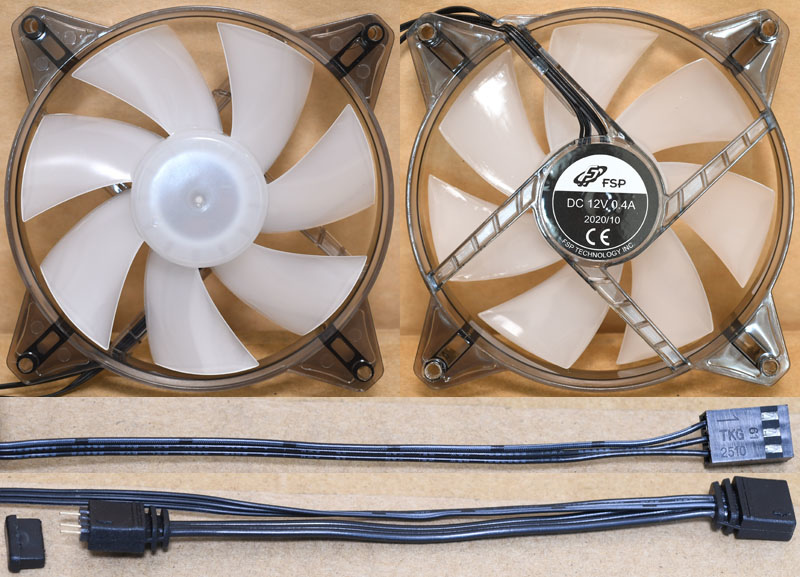

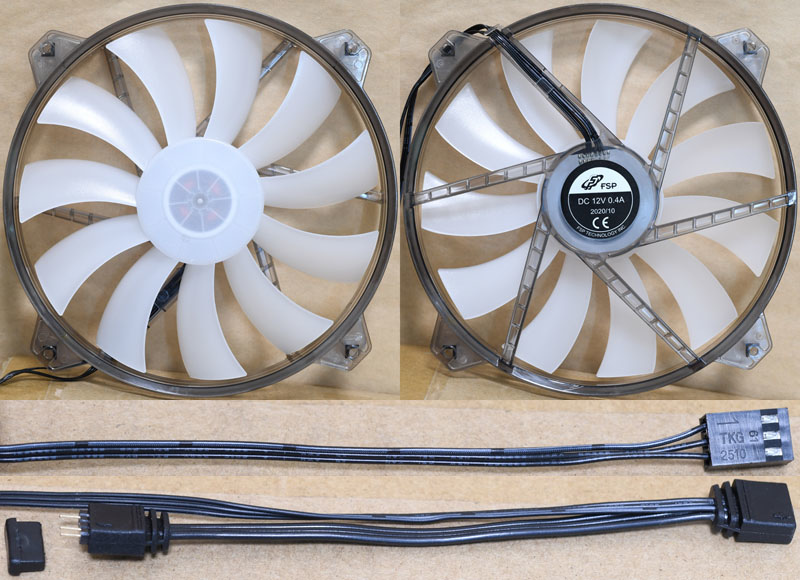

▼前方隨附的200mm ARGB風扇,乳白色扇葉及半透明外框可充分擴散軸心處的ARGB LED亮度及顏色,外框軸心處的標籤印上商標/電壓/電流,風扇線路為3pin,燈光線路提供3pin ARGB母頭及公頭各一,公頭附有保護套


▼機殼上方網狀通風口配置磁吸式過濾網,可以安裝2個120mm/140mm風扇,可安裝水冷排尺寸為240/280mm(受到主機板上方元件及記憶體高度限制),長條形螺絲孔可增加安裝的彈性

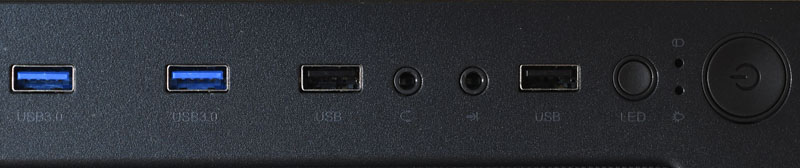

▼機殼上方網狀通風口旁的縱置式I/O埠、按鈕與指示燈,由上方(圖左)至下方(圖右)分別是2個USB3.2 Gen1 Type-A(藍)、1個USB2.0 Type-A(黑)、耳機3.5mm插座、麥克風3.5mm插座、1個USB2.0 Type-A(黑)、燈光控制按鈕、電源/硬碟指示燈、電源按鈕

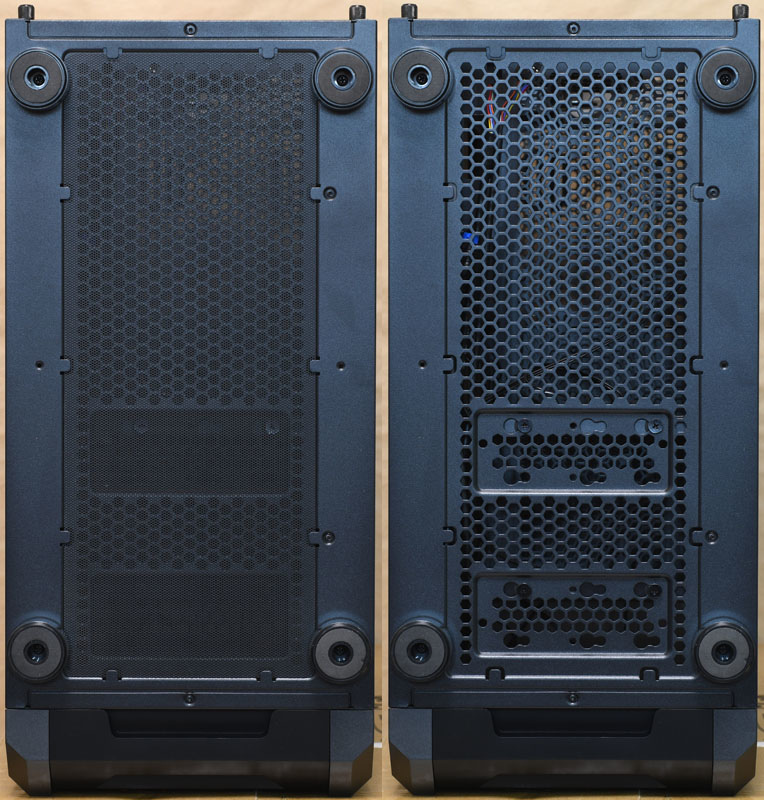

▼機殼底部銀色圓柱形腳座有防滑墊,電源供應器及下方網狀進氣口配置嵌入式過濾網

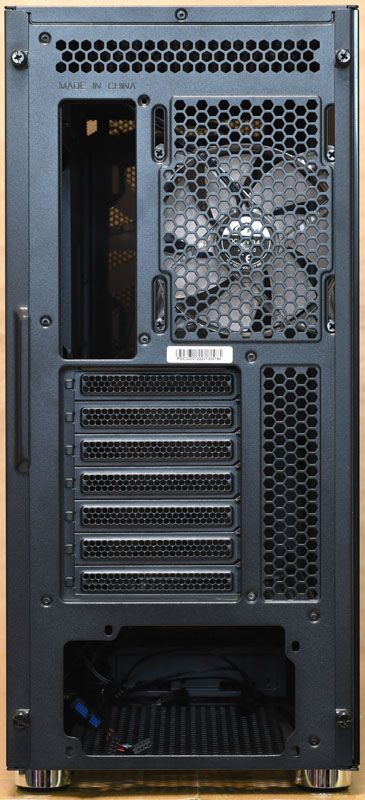

▼機殼後方可以安裝1個120mm風扇,水冷排尺寸可以裝到120mm,長條形螺絲孔可增加安裝的彈性,下方電源供應器安裝螺絲孔僅提供單一方向的安裝孔位

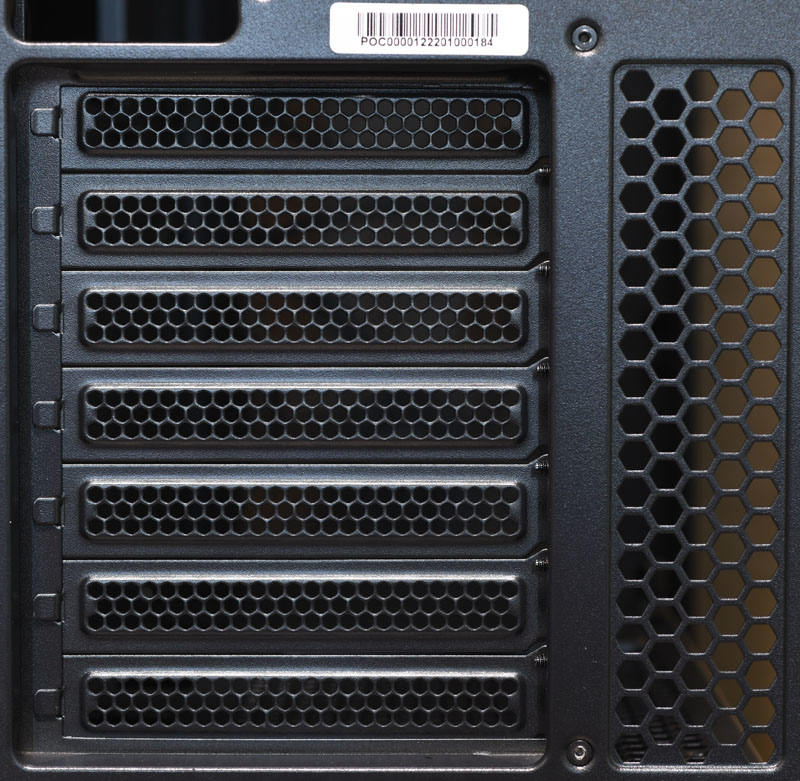

▼7個標準擴充槽之間採無支架設計,方便安裝顯卡垂直安裝固定架套件

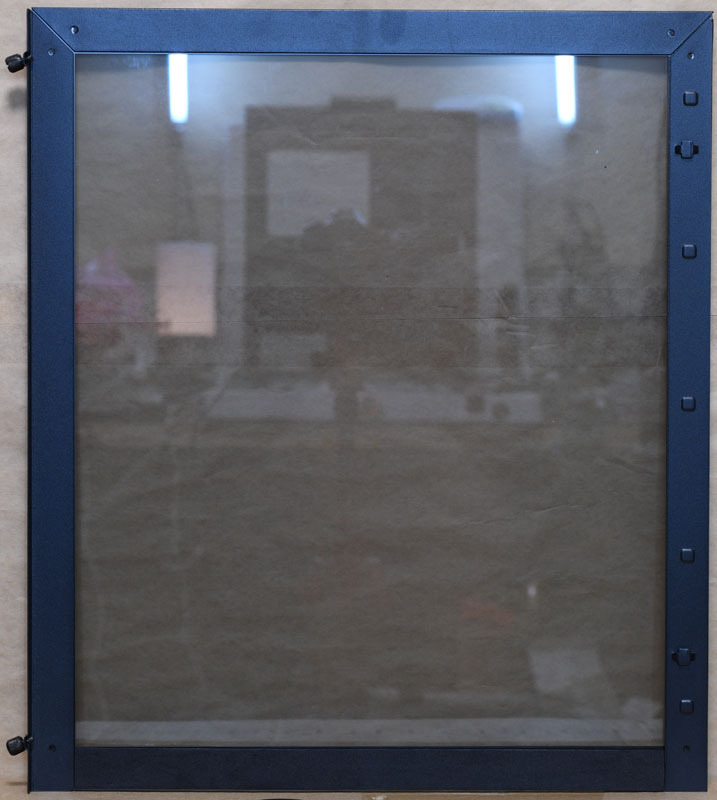

▼左側強化玻璃側板使用手轉螺絲固定


▼強化玻璃側板左/右/下側邊黏貼金屬支架,因為金屬支架與強化玻璃邊緣切齊,且上側邊沒有金屬支架保護,取放時仍要避免直接撞擊強化玻璃


▼機殼左側面結構,下方電源艙與主機板/介面卡安裝區採隔離設計,維持內部整潔

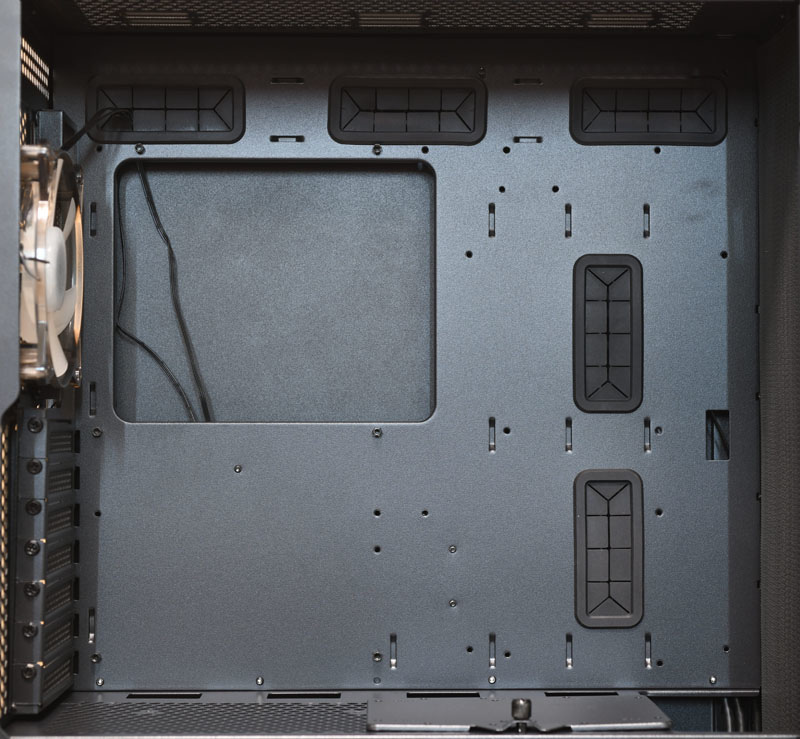

▼主機板安裝底板上方鏤空,方便拆裝CPU散熱器背板,底板上方/前端、電源艙隔板都設有穿線用開孔,底板上的穿線孔設有橡膠護套

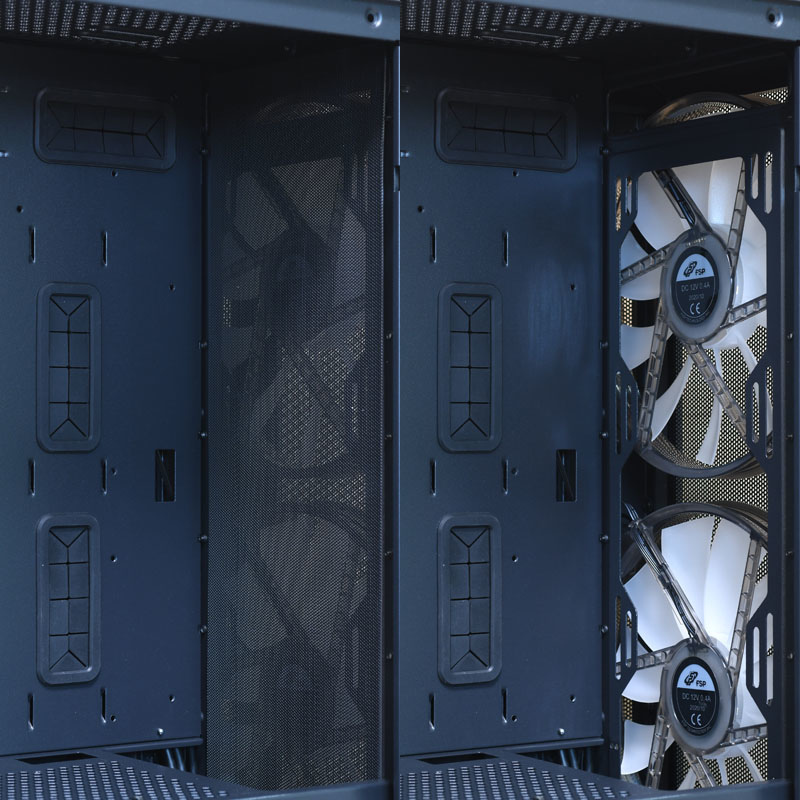

▼前方內側配置磁吸式過濾網

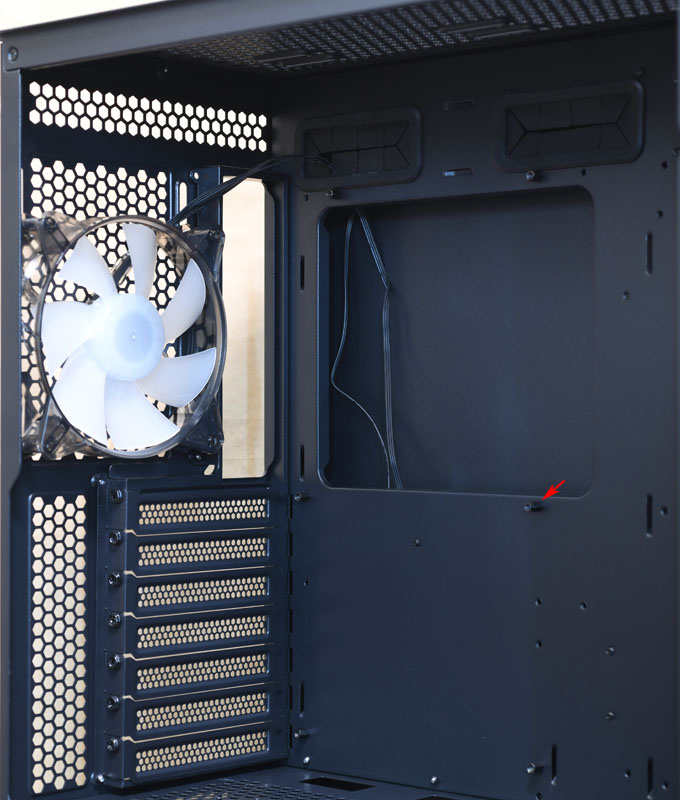

▼後方預先安裝1顆120mm ARGB風扇,可重複使用的擴充槽擋板上也有網狀通風口,紅色箭頭處的銅柱頂部有協助定位用套管,安裝時要確保套管嵌入主機板固定螺絲孔內,再鎖上螺絲


▼後方隨附的120mm ARGB風扇,乳白色扇葉及半透明外框可充分擴散軸心處的ARGB LED亮度及顏色,外框軸心處的標籤印上商標/電壓/電流,風扇線路為3pin,燈光線路提供3pin ARGB母頭及公頭各一,公頭附有保護套

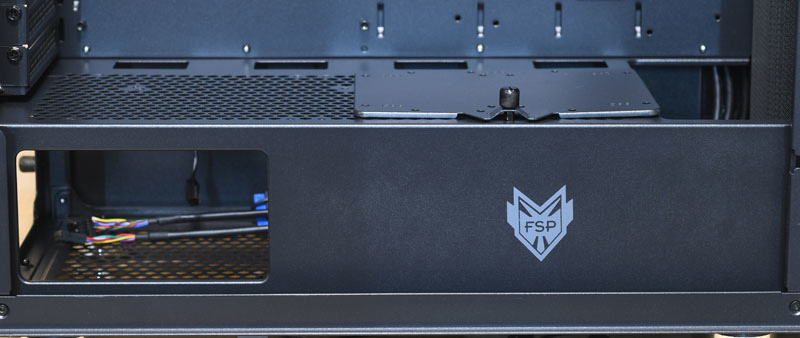

▼電源艙隔板側面開口可看到電源本體側面,前方印上商標,上方裝上可拆卸式3.5吋/2.5吋固定架,並用手轉螺絲固定

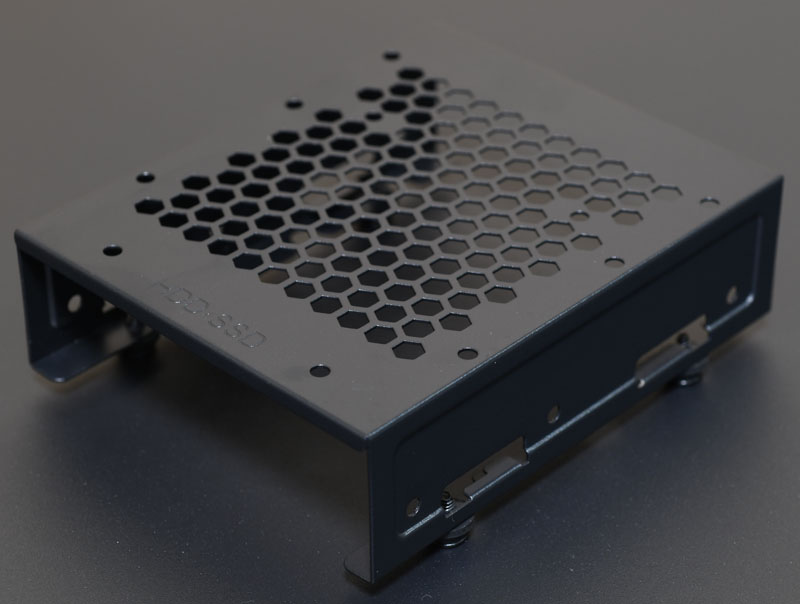

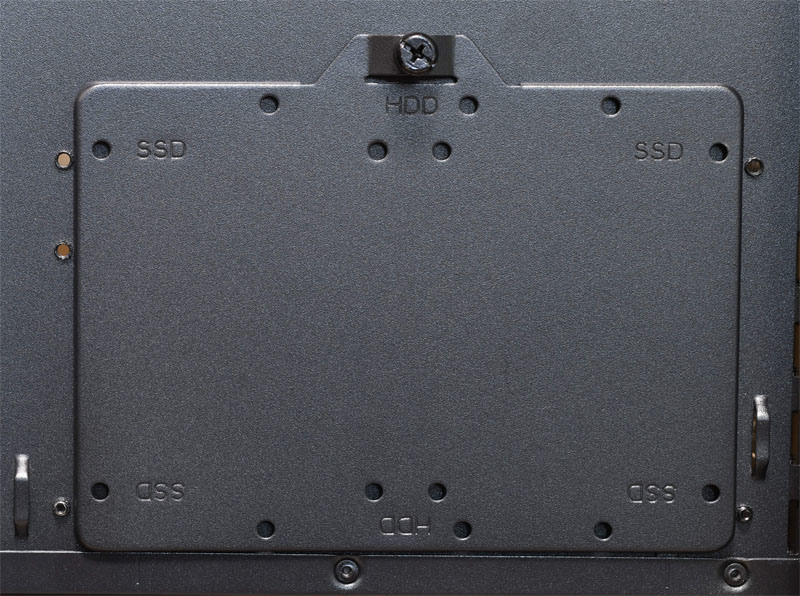

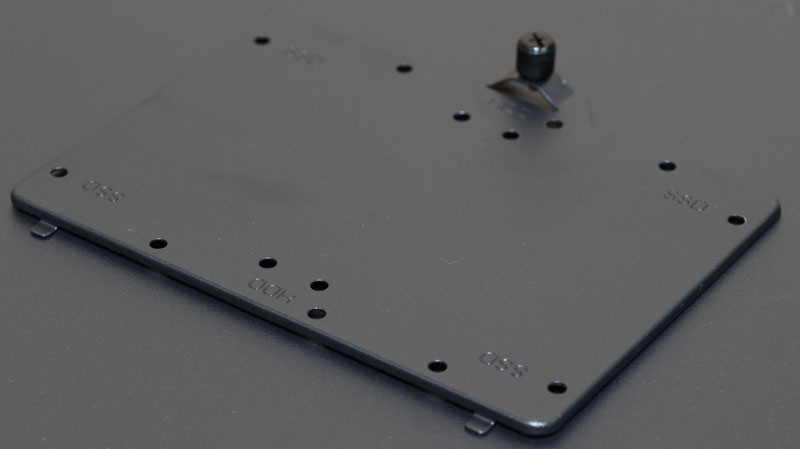

▼可拆卸式3.5吋/2.5吋固定架,上方有3.5吋硬碟及2.5吋SSD用螺絲孔


▼可拆卸式3.5吋/2.5吋固定架可安裝1顆3.5吋硬碟或是2顆2.5吋SSD


▼電源艙上方安裝可拆卸式3.5吋/2.5吋固定架示意圖,若是不裝固定架,電源艙上方有預留可以鎖上2顆120mm風扇的長螺絲鎖點(紅色箭頭),也有預留顯卡垂直安裝專用銅柱的鎖點(黃色箭頭)


▼機殼右側側板使用手轉螺絲固定

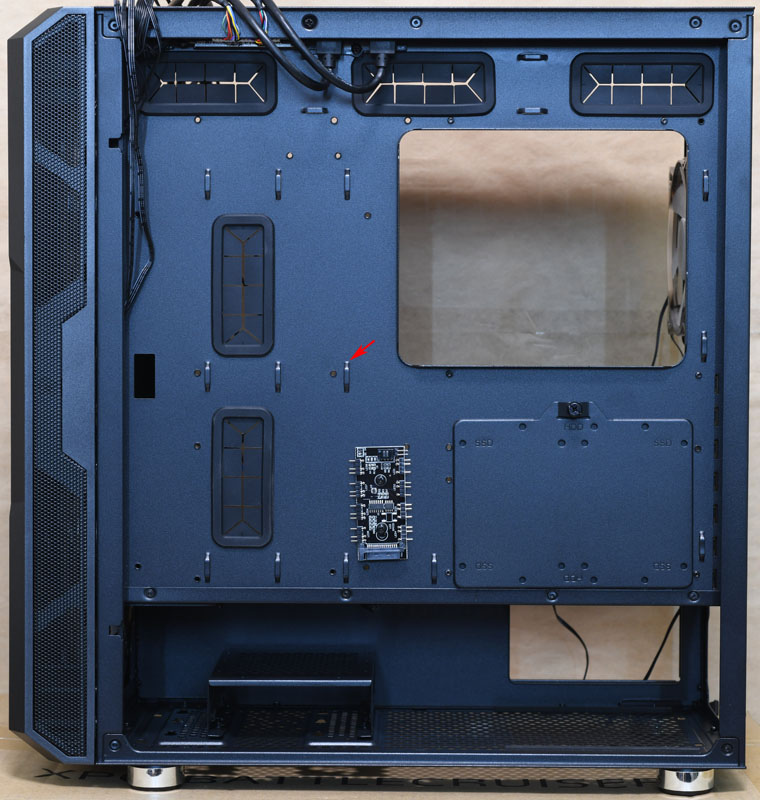

▼機殼右側面結構,底板上設置多個固定線路用架橋凸起(如紅色箭頭處)


▼底板上也有一個可拆卸式3.5吋/2.5吋固定架,可安裝1顆3.5吋硬碟或是2顆2.5吋SSD


▼燈光控制板,可以連接8個3pin ARGB燈效裝置,並可透過接頭2連接機殼燈光控制按鈕,切換燈光模式、開啟/關閉燈光,接頭1為主機板連動線組接頭,接頭3為取電用SATA電源接頭

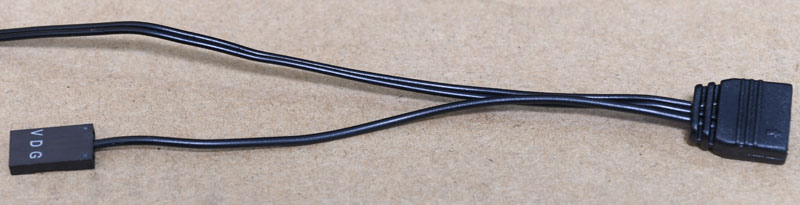

▼燈光控制板連動線組,上面有1個標示VDG的3pin杜邦接頭(圖左)及1個ARGB 3pin母座(圖右),可連接支援ARGB的主機板達到燈效連動控制

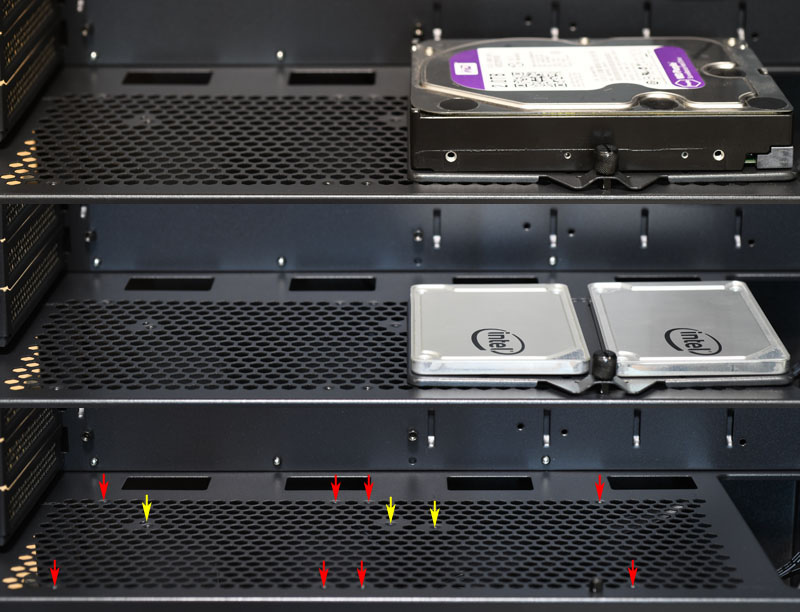

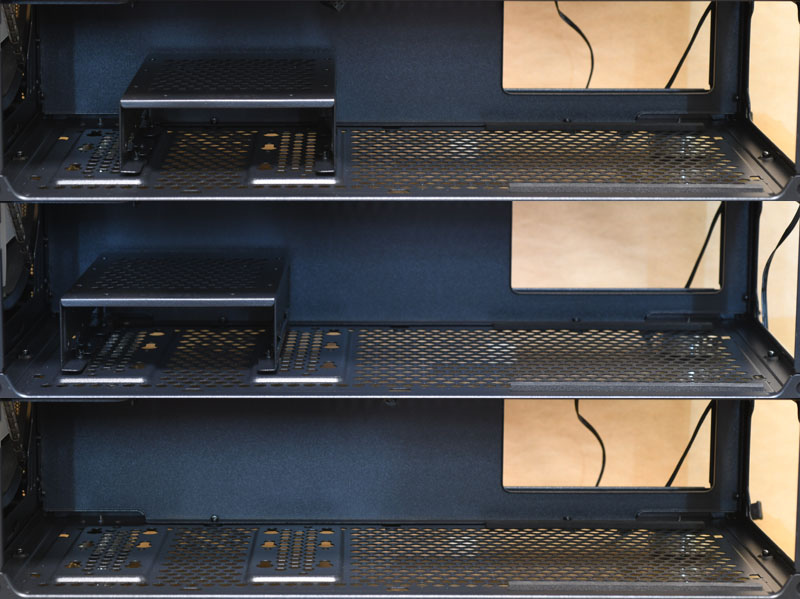

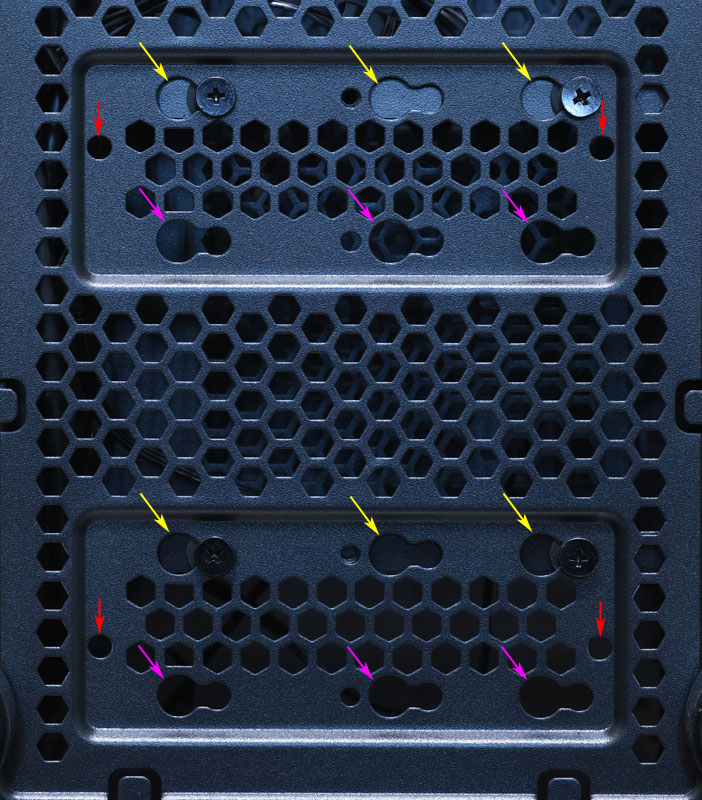

▼下方空間的可拆卸式硬碟架透過橡膠護套固定,有兩個固定位置可選(黃色及紫色箭頭),紅色箭頭孔位為預留的120mm風扇安裝孔位


▼可拆卸式硬碟架兩種固定位置示意圖,拆卸後可獲得最大電源供應器安裝空間


▼不裝硬碟架時,可選擇安裝1顆120mm風扇,也可將硬碟架底部的橡膠護套拆下,裝到3.5吋硬碟底部螺絲孔後,同樣可以裝入硬碟架的兩個固定位置


▼可拆卸式硬碟架,上方有通風用網狀開孔

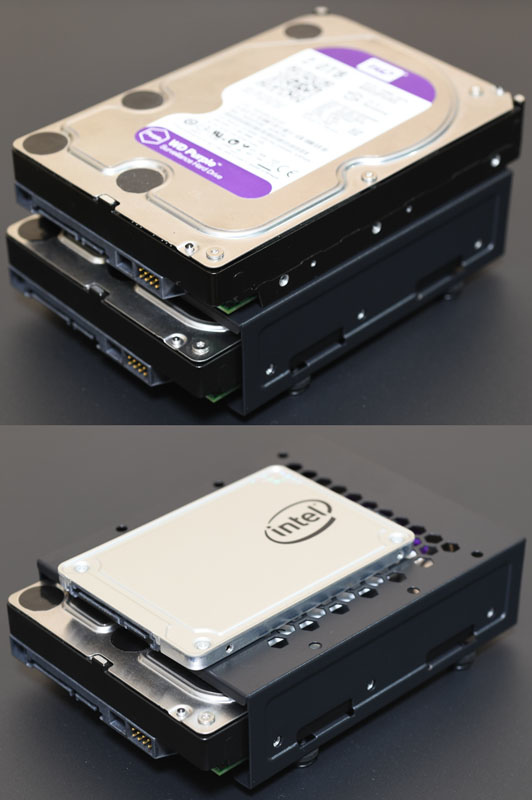

▼可拆卸式硬碟架安裝2顆3.5吋硬碟(上)、1顆3.5吋硬碟加1顆2.5吋SSD(下)示意圖

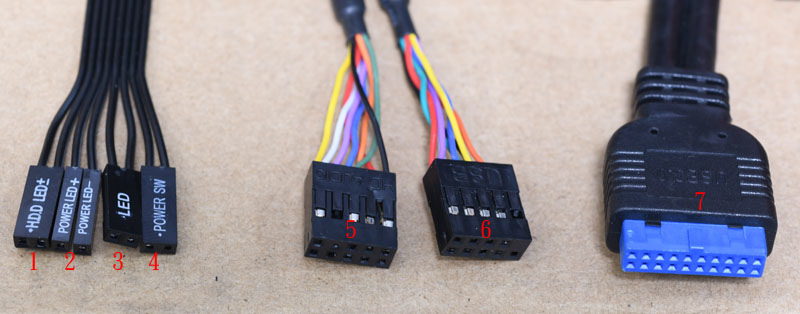

▼機殼與主機板連接線組,1為硬碟指示燈,2為電源指示燈,3為燈光控制開關,4為電源開關,5為耳機麥克風插座內接接頭,6為USB2.0 Type-A內接接頭,7為USB3.2 Gen1 Type-A內接接頭

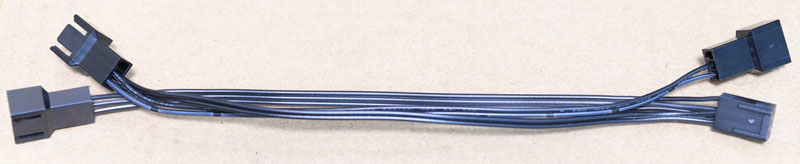

▼隨附1條3pin風扇1對3分接線

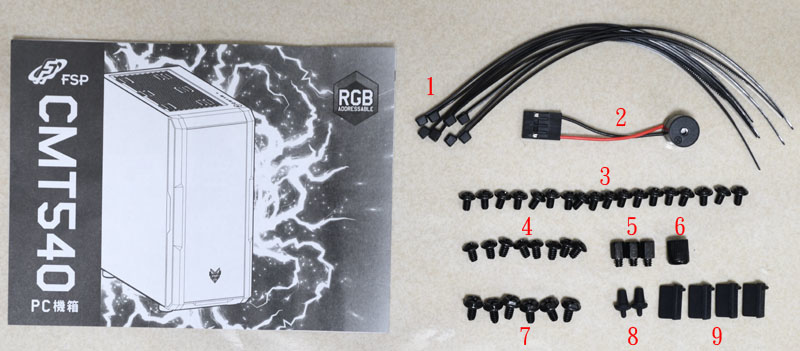

▼配件包內有快速安裝說明、塑膠束帶(1)、蜂鳴器(2)、主機板銅柱/2.5吋SSD螺絲(3)、3.5吋硬碟螺絲(4)、主機板銅柱(5)、銅柱拆裝套筒(6)、電源/介面卡螺絲(7)、3.5mm插孔防塵塞(8)、USB-A插座防塵塞(9)


▼燈光控制板預設燈效模式示範:

不錯的點:
◆左側強化玻璃側板使用手轉螺絲固定,不用工具即可拆裝
◆頂置式I/O面板提供2個USB2.0 Type-A、2個USB3.2 Gen1 Type-A,配件隨附防塵塞
◆前方/上方/後方/電源艙隔板/下方可提供多達9顆120mm風扇安裝空間,上方與前方配置磁吸式過濾網,拆裝與清潔都很方便,前方水冷排可裝到360mm,上方水冷排可裝到280mm,並隨附2顆200mm及1顆120mm發光風扇
◆下方可拆卸式硬碟架可安裝2顆3.5吋硬碟或是1顆3.5吋硬碟加1顆2.5吋SSD,可依需求調整位置或移除改成1顆120mm風扇;電源艙隔板上可拆卸式固定架可安裝1顆3.5吋硬碟或是2顆2.5吋SSD,可依需求移除改成2顆120mm風扇或顯卡垂直安裝專用銅柱;底板上可拆卸式固定架可安裝1顆3.5吋硬碟或是2顆2.5吋SSD
◆內建燈光控制板可連接8個3pin ARGB燈效裝置,可用機殼按鍵控制預設燈效模式,也可接上支援ARGB的主機板連動控制

可改進的點:
◆底部配置的抽取式過濾網為嵌入式,拆裝不易
◆強化玻璃邊緣與金屬支架邊緣切齊,取放時仍需注意避免直接撞擊玻璃部分
◆3.5吋硬碟/2.5吋SSD都用螺絲固定,拆裝稍嫌不便

報告完畢,謝謝收看
