Antec P10 FLUX機殼特色:
●Antec Flow Luxury(F-LUX)平台設計,提供最多6顆120mm風扇安裝空間,前方預先安裝3顆120mm風扇提供充足進氣,後方預先安裝1顆120mm風扇,並隨附1顆特殊設計反向扇葉風扇,可安裝在電源艙網狀隔板,從機殼右側下方進氣口吸入氣流,經電源艙空間後吹往顯示卡,降低顯示卡溫度
●正面活動蓋、左/右側板及上方外殼的內側均貼上吸音材料,降低整體噪音
●正面活動蓋表面採髮絲紋處理,可更換鉸鏈位置,改變打開的方向
●面板配置進氣格柵濾網,前方/右側板配置磁吸式過濾網,底部配置後向抽取式過濾網
●內建風扇控制板,可連接6組3pin風扇,並由機殼頂部按鈕切換風扇高/低速度
●頂置式I/O面板提供2個USB3.2 Gen1 Type-A,並附上橡膠防塵塞
●下方空間的可拆卸式硬碟架,可安裝2顆3.5吋硬碟/2.5吋SSD或是1顆3.5吋硬碟加1顆2.5吋SSD
●底板上可安裝3顆2.5吋SSD及1顆3.5吋硬碟
●提供1個5.25吋光碟機安裝空間

Antec P10 FLUX機殼規格:
本體尺寸:486x477x220mm
可安裝主機板種類:ATX、Micro ATX、ITX
前置I/O埠:2個USB3.2 Gen1 Type-A、耳機、麥克風
5.25吋光碟機安裝空間:1個
下方硬碟架3.5/2.5吋安裝空間:2個(空間共用)
底板3.5吋安裝空間:1個
底板2.5吋安裝空間:3個
標準擴充槽:7個
前方風扇:3個120mm/2個140mm(隨附3個120mm風扇)
電源安裝區網狀隔板上方:2個120mm(隨附1個120mm反向葉片風扇)
後方風扇:1個120mm(隨附1個120mm風扇)
過濾網:前方面板進氣格柵濾網,前方磁吸式過濾網,右側板下方磁吸式過濾網,下方抽取式過濾網
可安裝電源供應器最大長度:205mm
可安裝CPU散熱器最大高度:175mm
可安裝顯示卡最大長度:405mm
前方可安裝水冷排尺寸:最大360mm
後方可安裝水冷排尺寸:最大120mm

▼此外箱側面有商標、F-LUX平台標誌、外觀單線圖、產品名稱


▼此外箱側面有產品名稱、英文特色說明、結構爆炸圖


▼外箱兩側有商標、提把開口、多國語言產品規格、2年保固圖示、技術支援聯絡資訊、產地、條碼、官方網址

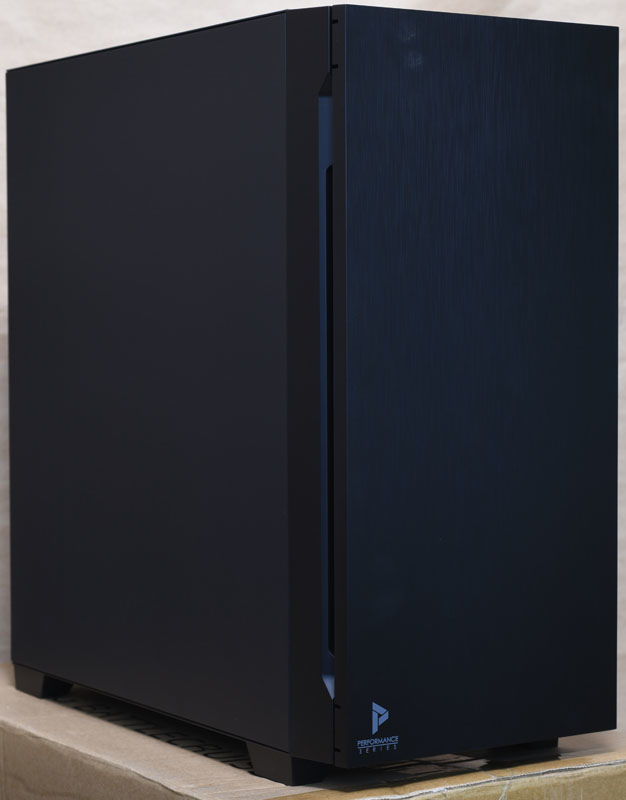

▼ANTEC P10 FLUX採全黑配色,正面配置活動蓋

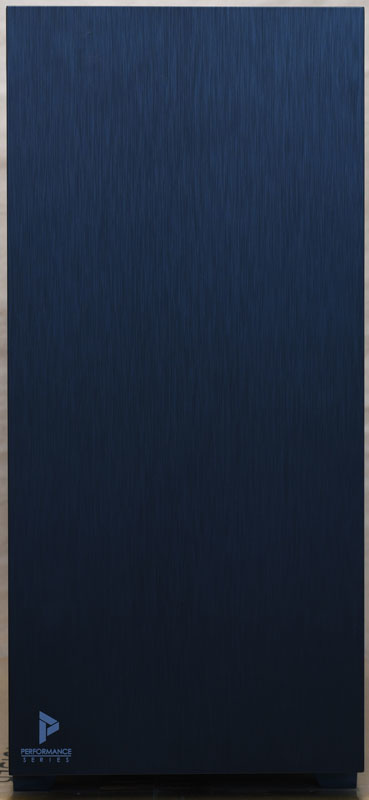

▼正面活動蓋表面採髮絲紋處理,左下方有白色PERFORMANCE SERIES標誌及字樣

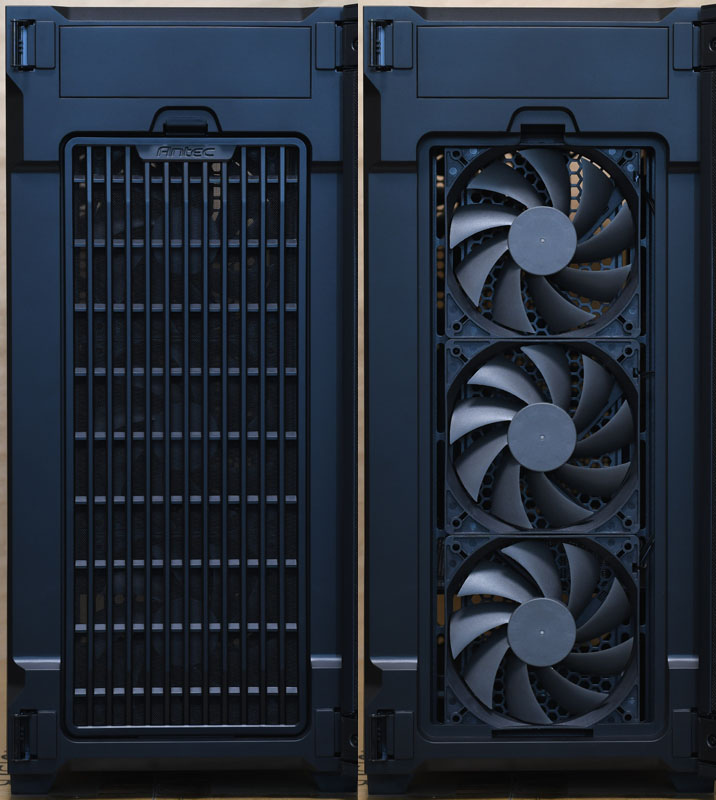

▼活動蓋關閉狀態下,前方氣流會從面板兩側的凹槽開口處進入,活動蓋打開後會露出前方風扇進氣格柵濾網及1個5.25吋光碟機槽位。壓下Antec商標處上方卡扣,就可取下進氣格柵濾網

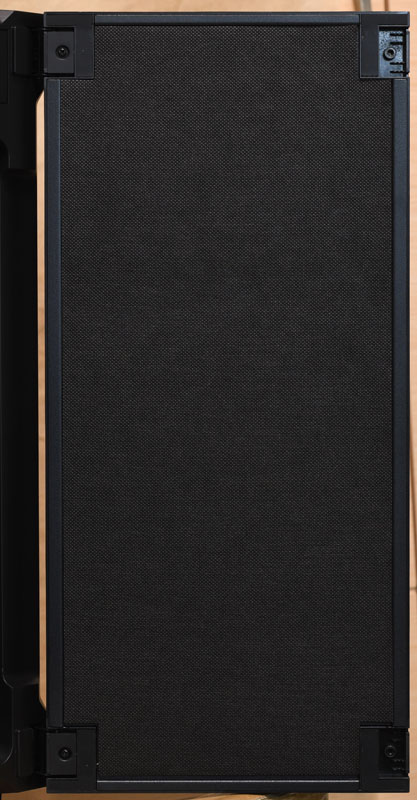

▼活動蓋內側貼上吸音材料,降低噪音


▼改變活動蓋開門方向時,要更換鉸鏈位置,鬆開螺絲將原本鉸鏈外蓋(紅色箭頭)取下,將面板上的金屬栓(紫色箭頭)對準另一側鉸鏈的凹槽(黃色箭頭)處放入,再將鉸鏈外蓋(紅色箭頭)裝回並鎖緊螺絲

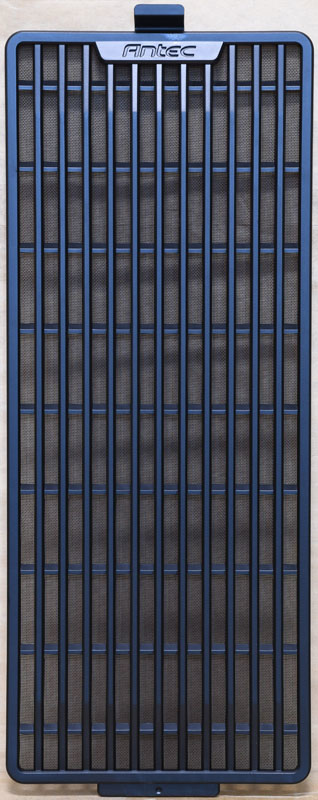

▼進氣格柵濾網,上方卡扣處有Antec商標

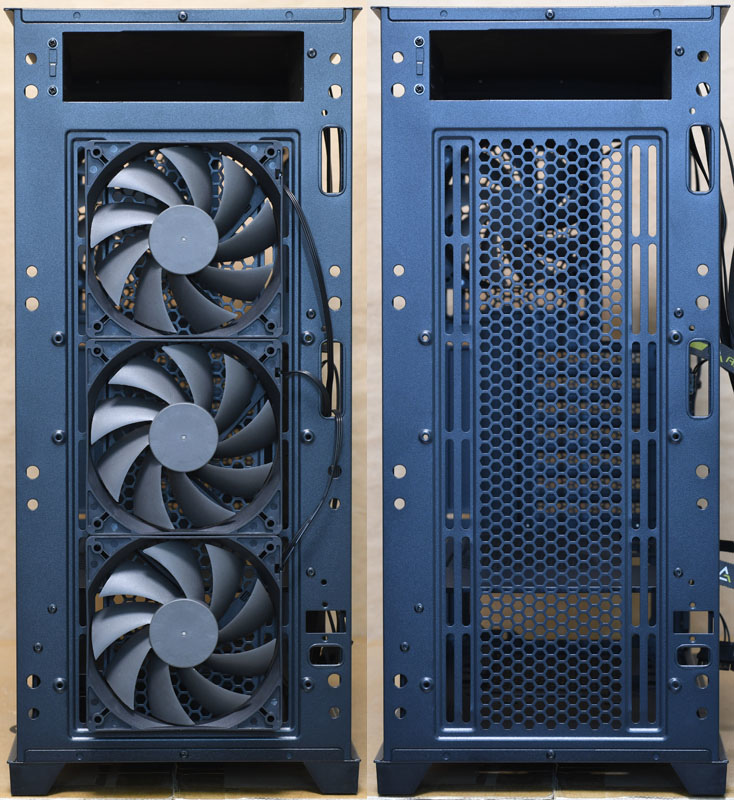

▼機殼前方可以安裝3個120mm或2個140mm風扇,水冷排尺寸可以裝到360mm,長條形螺絲孔位可增加安裝的彈性,已在外側預先安裝3顆120mm風扇

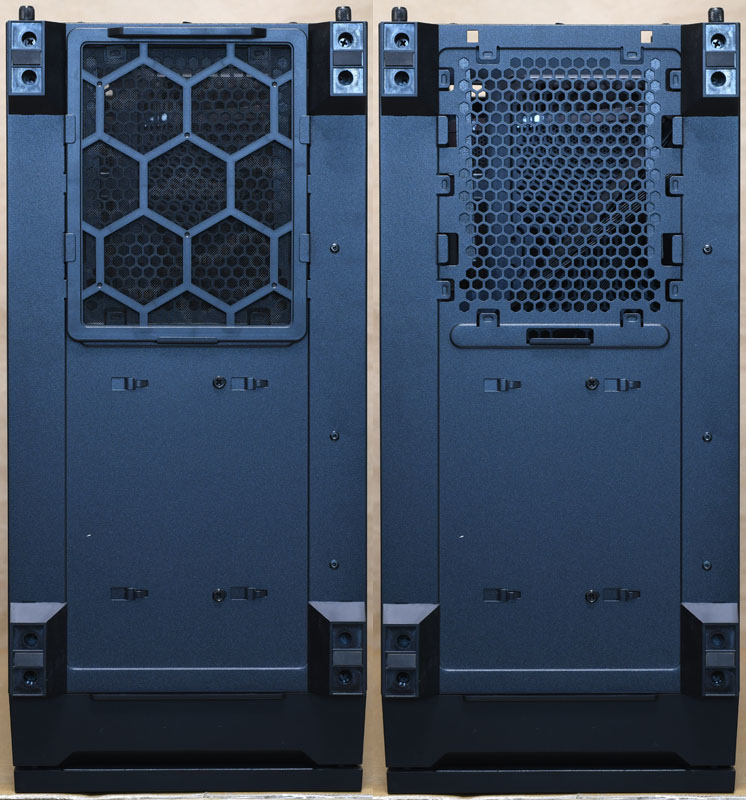

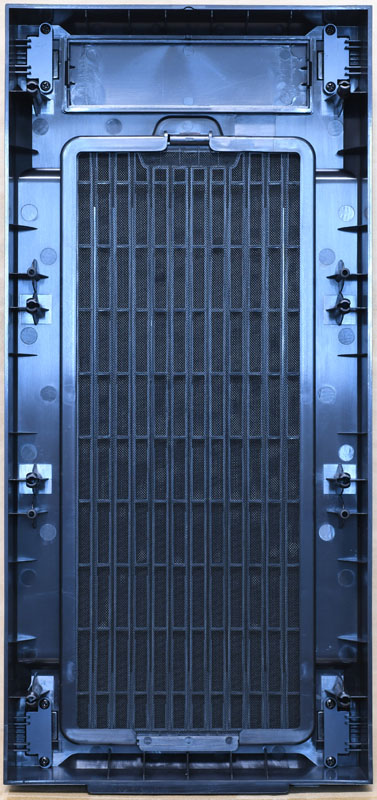

▼面板背面,上方5.25吋光碟機槽位配置塑膠護蓋,安裝前要先取下

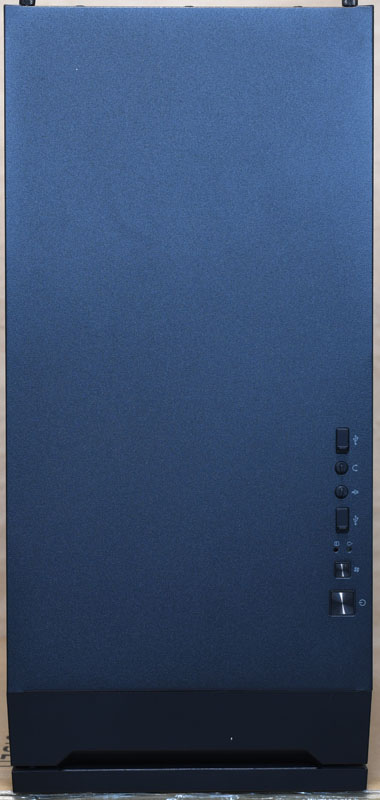

▼上方外殼內側貼上可降低噪音的吸音材料,縱置式I/O埠、按鈕與指示燈設置在右側靠前方邊緣處

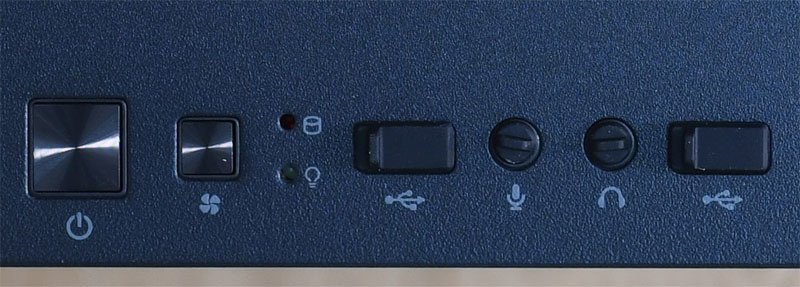

▼頂部縱置式I/O埠、按鈕與指示燈,由上(圖右)至下(圖左)分別是1個USB3.2 Gen1 Type-A、耳機3.5mm插座、麥克風3.5mm插座、1個USB3.2 Gen1 Type-A、硬碟/電源指示燈、風扇速度切換按鈕、電源按鈕。已預先裝設橡膠防塵塞


▼機殼底部腳座有防滑墊,電源供應器進氣口配置後向抽取式過濾網,3.5吋/2.5吋兩用硬碟架使用2顆螺絲固定

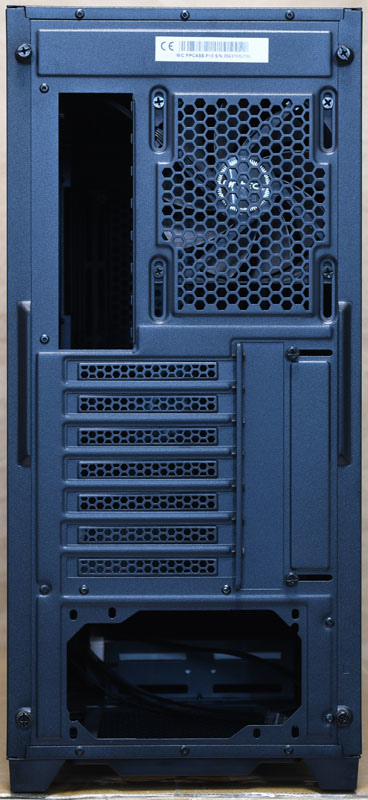

▼機殼後方可以安裝1個120mm風扇,水冷排尺寸可以裝到120mm,長條形螺絲孔位可增加安裝的彈性,下方電源供應器安裝螺絲孔提供正向/反向安裝孔位

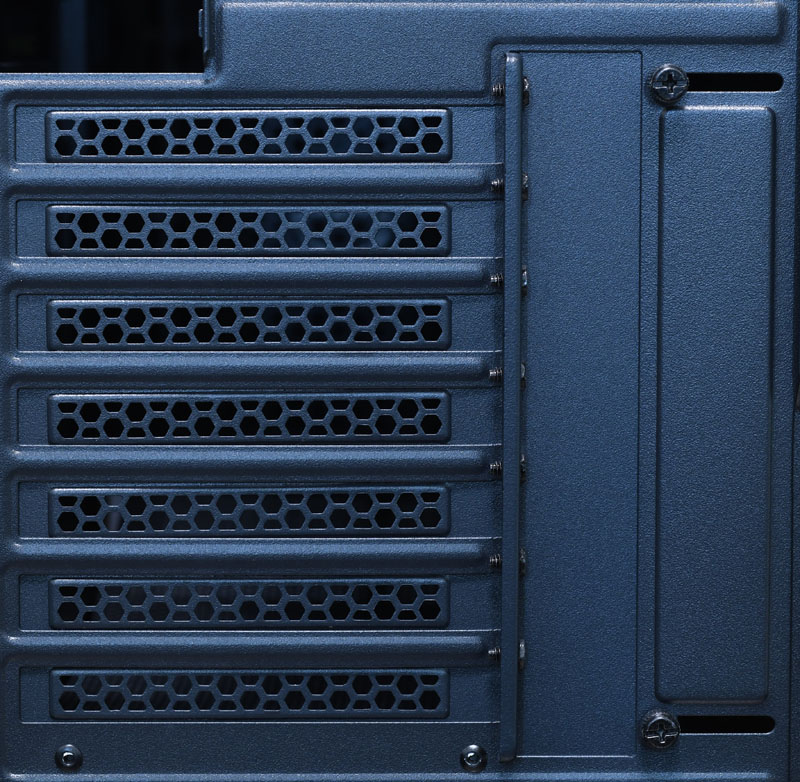

▼7個擴充槽之間有支架,每個槽均安裝可重複使用的擴充槽擋板,擴充槽上方護蓋使用手轉螺絲固定

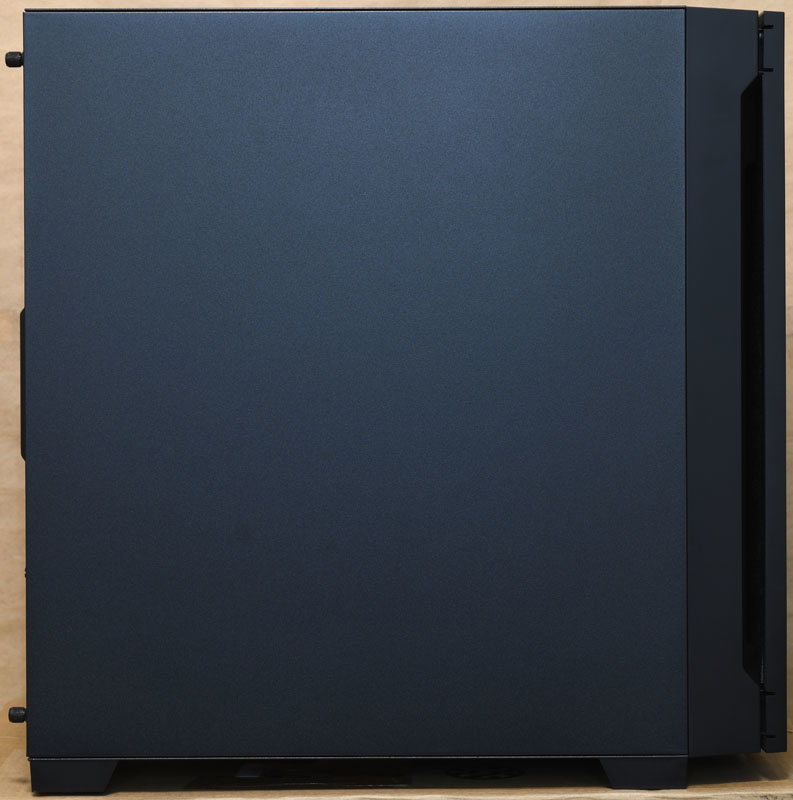

▼使用2顆手轉螺絲固定左側板

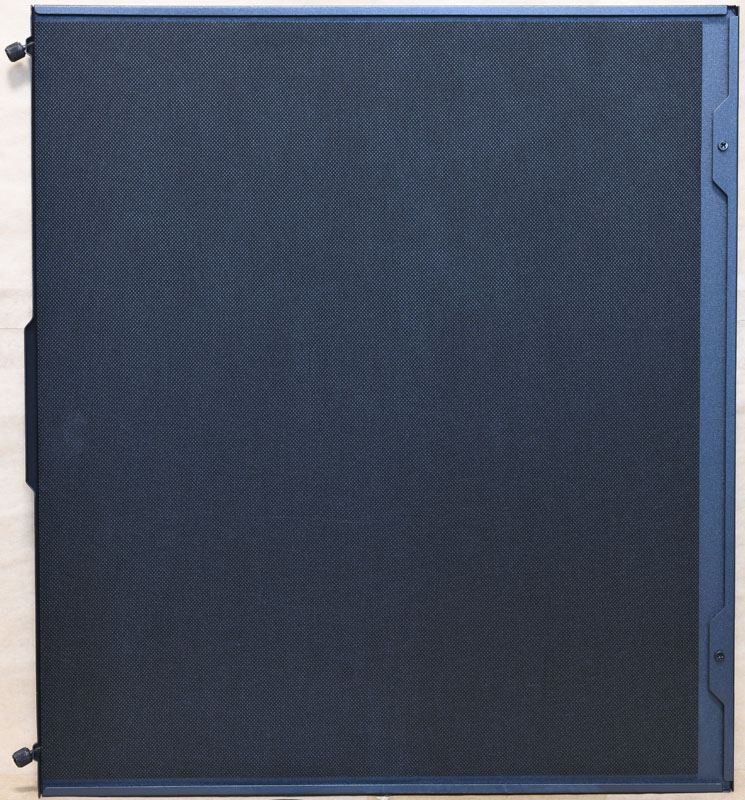

▼左側板內面貼上可降低噪音的吸音材料

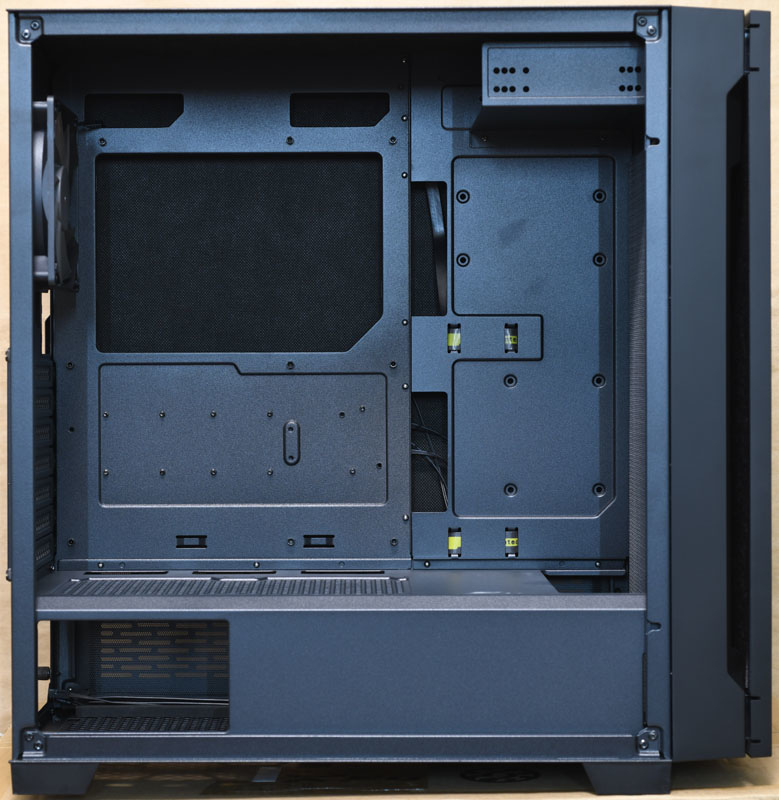

▼機殼左側面結構,下方電源艙與主機板/介面卡安裝區採隔離設計,維持內部整潔

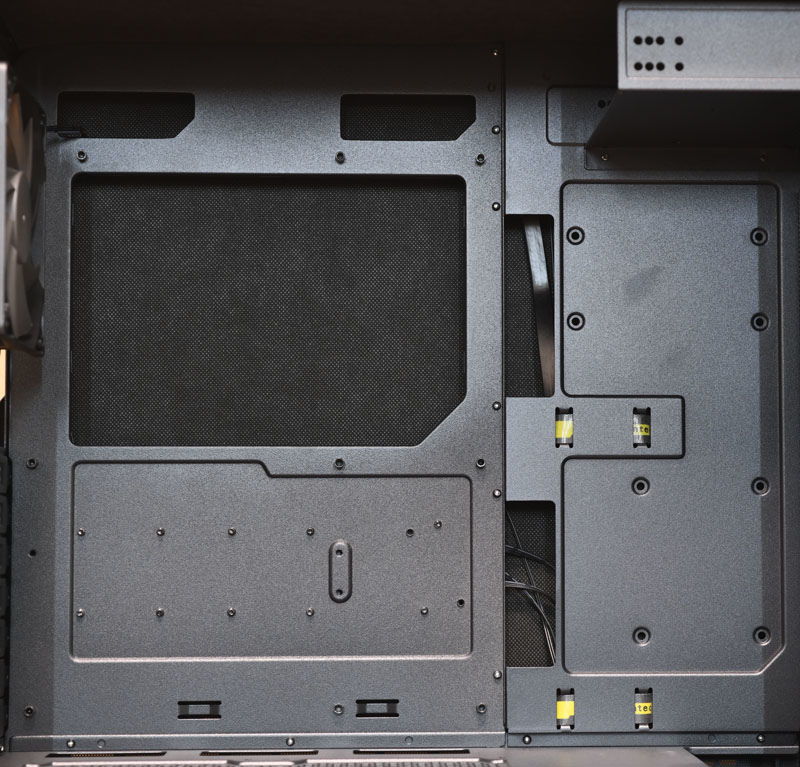

▼主機板安裝底板上方鏤空,方便拆裝CPU散熱器背板,底板上方/中央、電源艙隔板都設有穿線用開孔

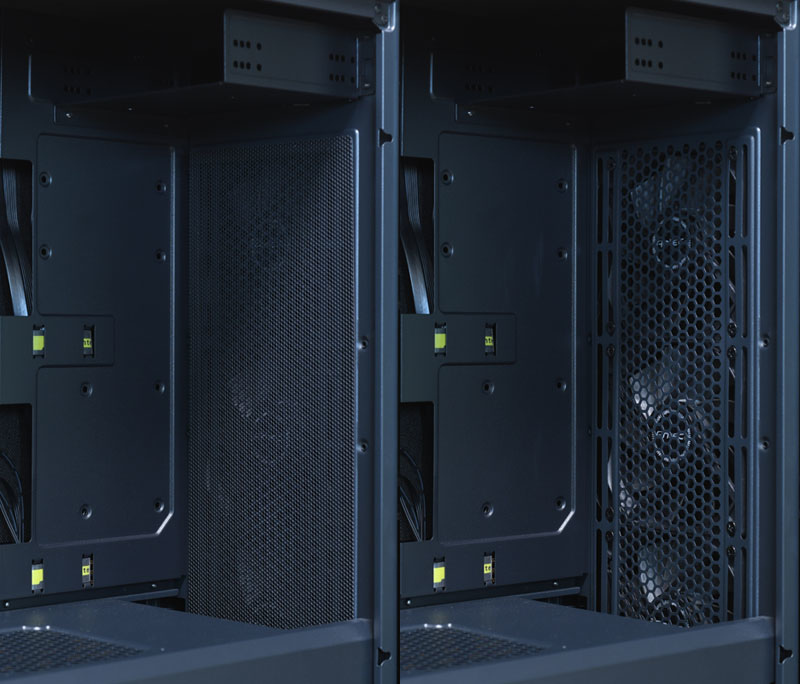

▼從機殼內部看,前方風扇由內側鎖上螺絲固定,並將前方磁吸式過濾網吸附於此


▼最上方的5.25吋光碟機安裝固定架可拆卸,將正面及右側各2顆固定螺絲拆卸後,就可以取下固定架

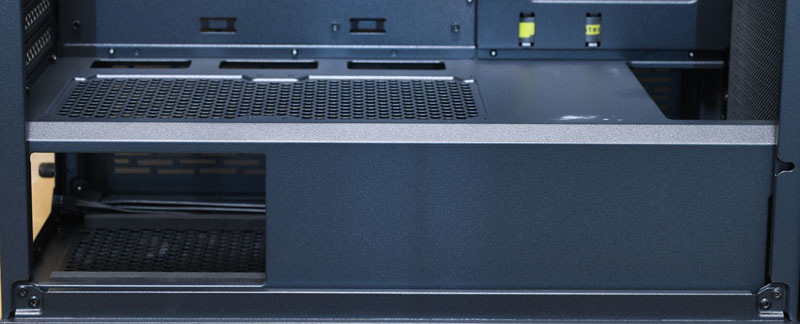

▼電源艙隔板為網狀設計,設有穿線開口,並規劃2個120mm風扇安裝鎖點,搭配配件隨附長螺絲可固定風扇,電源艙側面開口可以看到電源本體

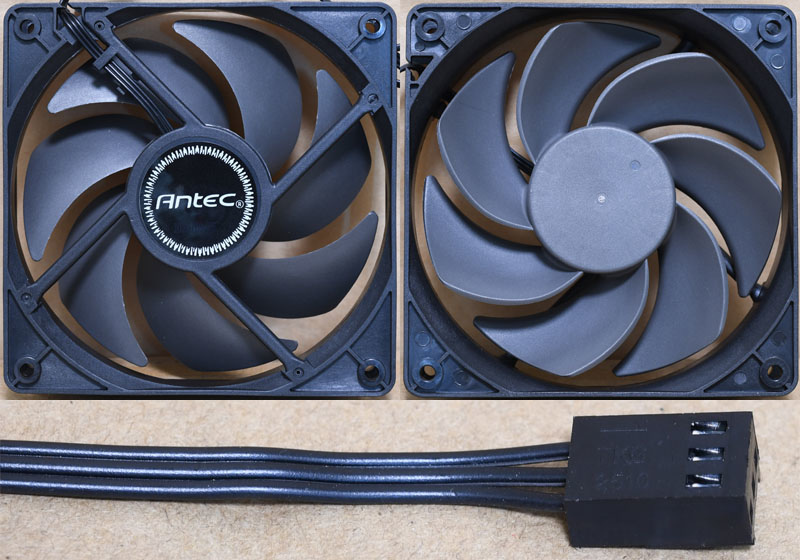

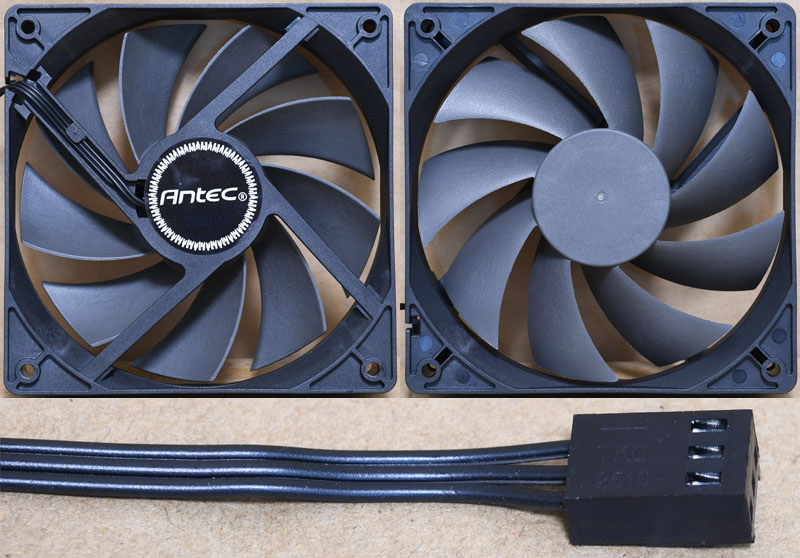

▼隨附的下方120mm風扇,反向扇葉設計適用於將底部氣流往上吹,外框軸心處有Antec商標貼紙,風扇電源線路為3pin

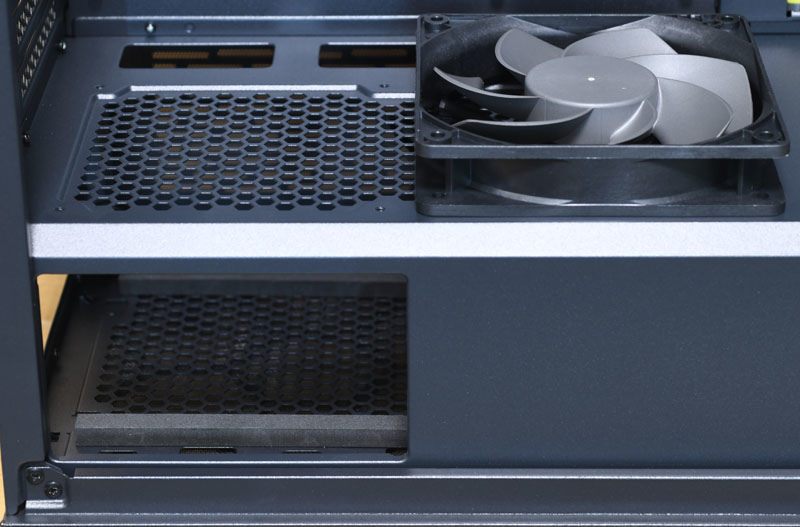

▼下方風扇安裝示意圖

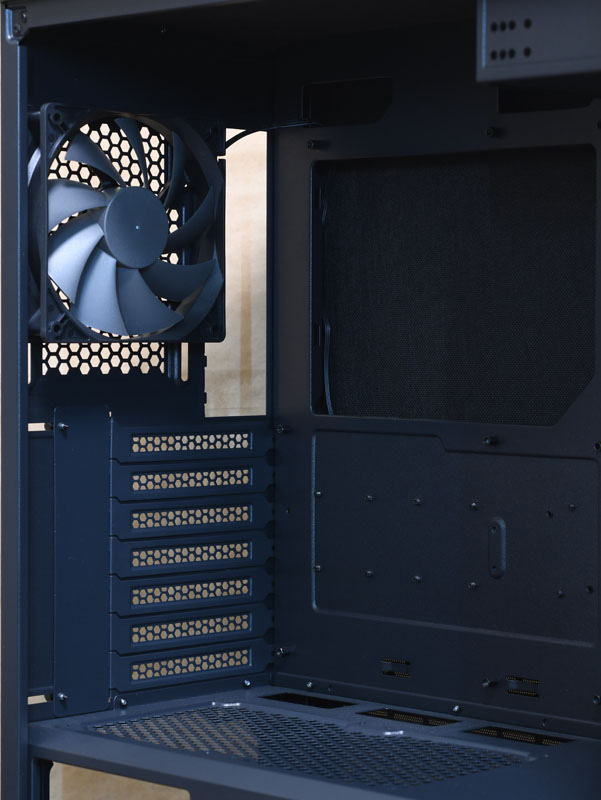

▼後方預先安裝1個120mm風扇,7個擴充槽的擋板上也有網狀通風開口


▼前方/後方隨附的120mm風扇,外框軸心處有Antec商標貼紙,風扇電源線路為3pin

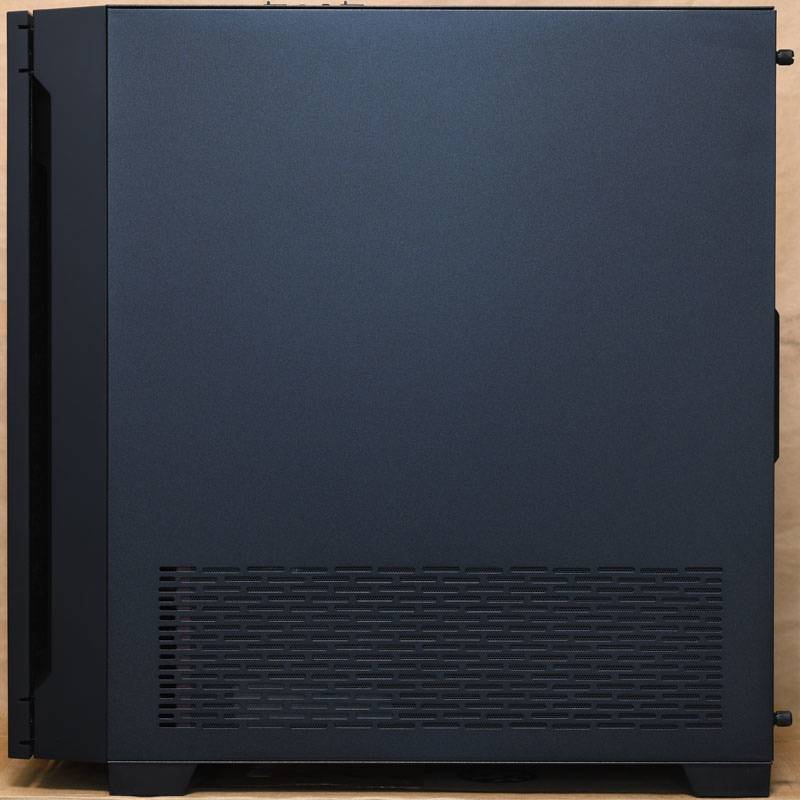

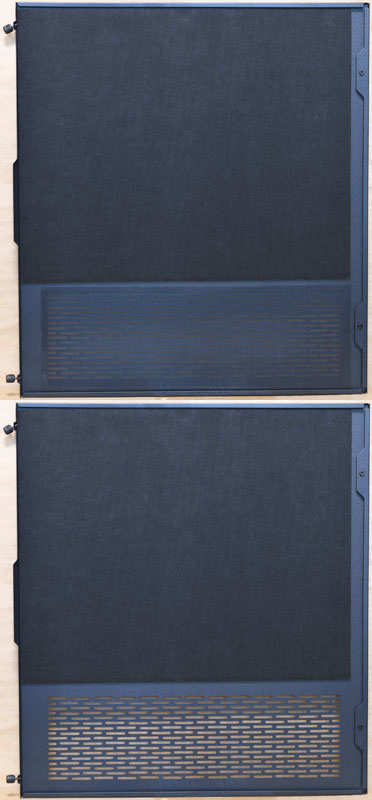

▼右側板使用2顆手轉螺絲固定,免工具可拆裝,下方有長條開孔網狀進氣口


▼右側板內面貼上可降低噪音的吸音材料,下方進氣口內側有磁吸式過濾網

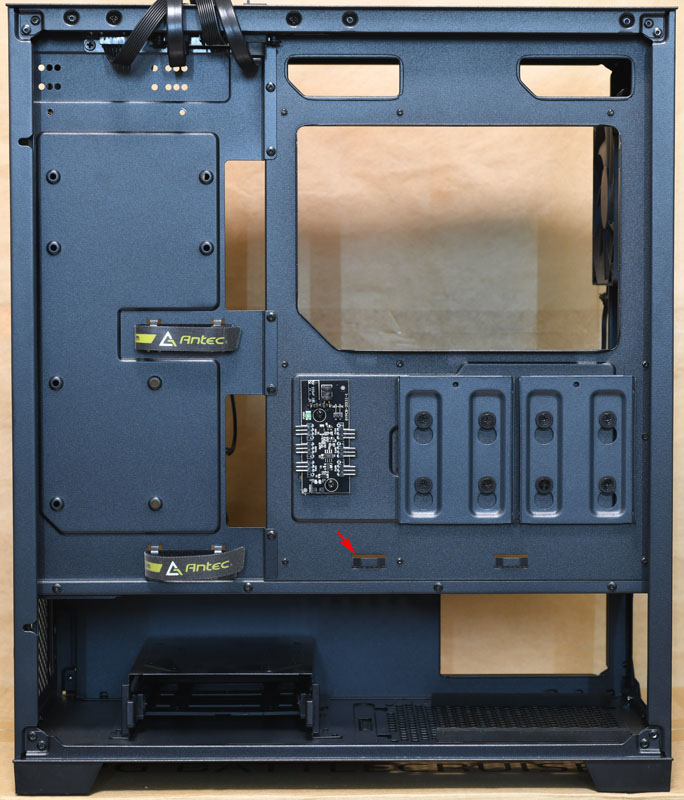

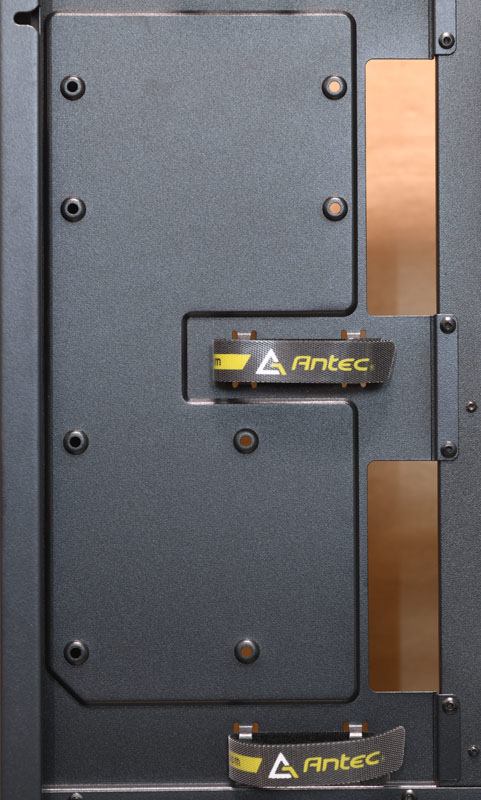

▼機殼右側面結構,2條有Antec字樣的魔鬼氈整線束帶穿在底板4個架橋凸起處,右下方有風扇控制板與2個可拆卸式2.5吋SSD固定架,底板下方也有固定線路用架橋凸起處(紅色箭頭)

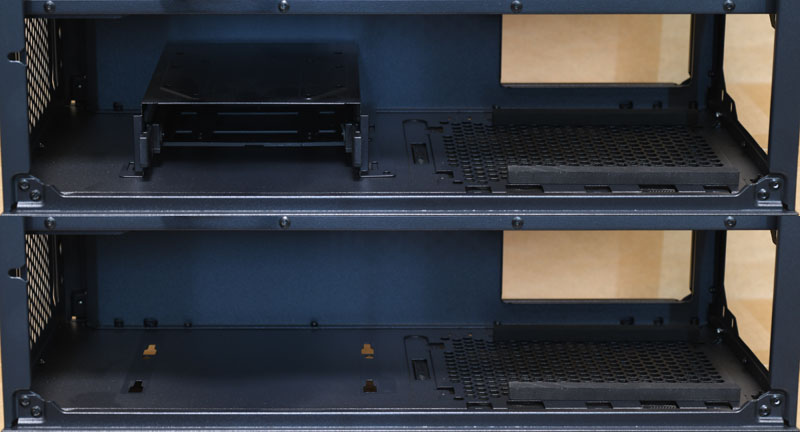

▼3.5吋/2.5吋兩用硬碟架未拆卸(上)與拆卸後(下)示意圖,拆卸後可獲得最大電源供應器安裝空間

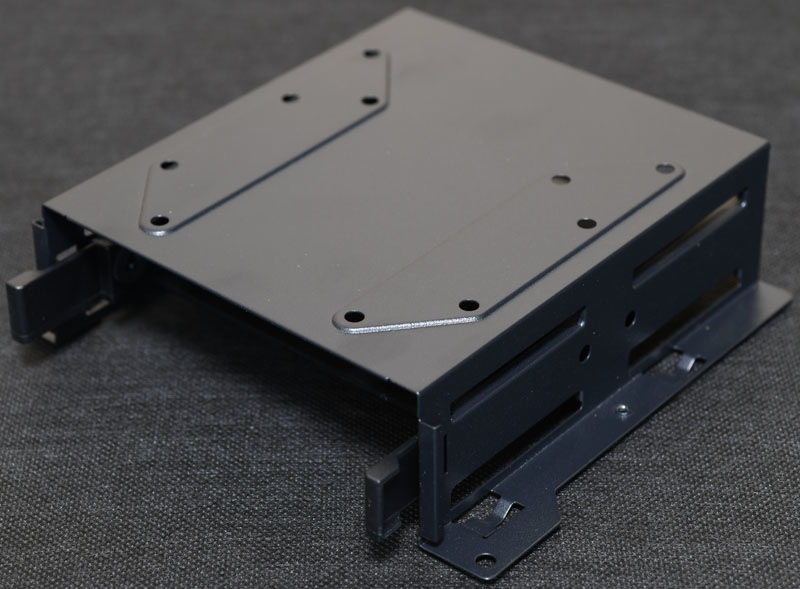

▼3.5吋/2.5吋兩用硬碟架,頂部有3.5吋硬碟/2.5吋SSD固定用螺絲孔

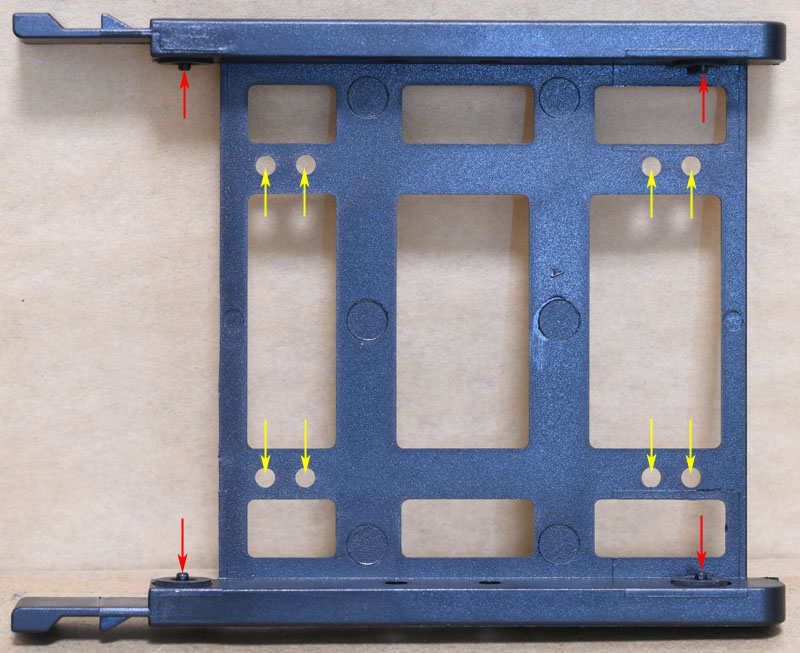

▼3.5吋/2.5吋兩用硬碟架的抽取架,3.5吋硬碟安裝採用免螺絲設計(紅色箭頭),2.5吋SSD安裝在架上的螺絲孔(黃色箭頭)

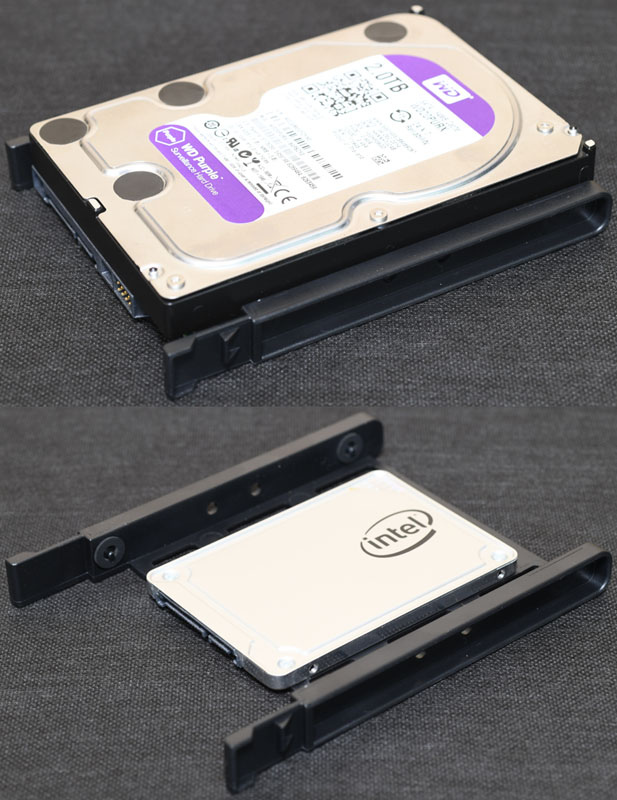

▼3.5吋/2.5吋兩用硬碟架的抽取架安裝3.5吋硬碟(上)及2.5吋SSD(下)示意圖,可以看到2.5吋SSD安裝位置比較靠內側

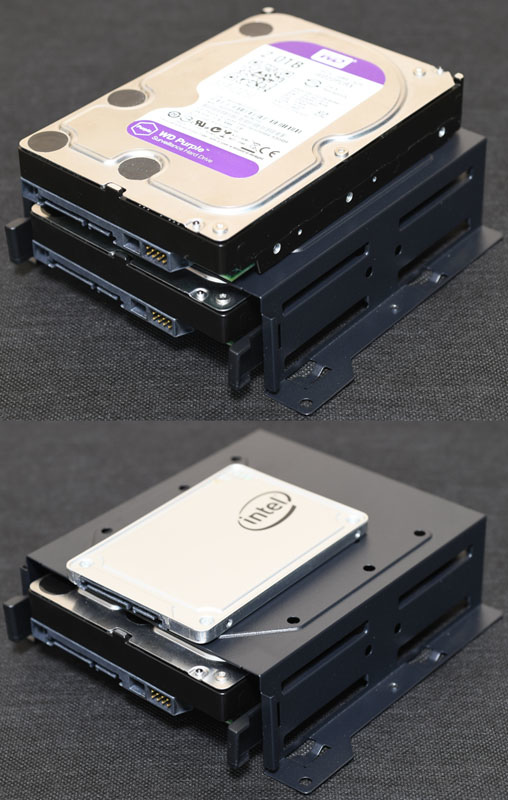

▼3.5吋/2.5吋兩用硬碟架可安裝2顆3.5吋硬碟/2.5吋SSD或1顆2.5吋SSD加1顆3.5吋硬碟,上方安裝SSD時,若使用直角SATA接頭,可能會被下方的3.5吋硬碟阻擋


▼下方抽取架安裝2.5吋SSD時,其SATA接頭部分會較3.5吋硬碟更為深入抽取架內部

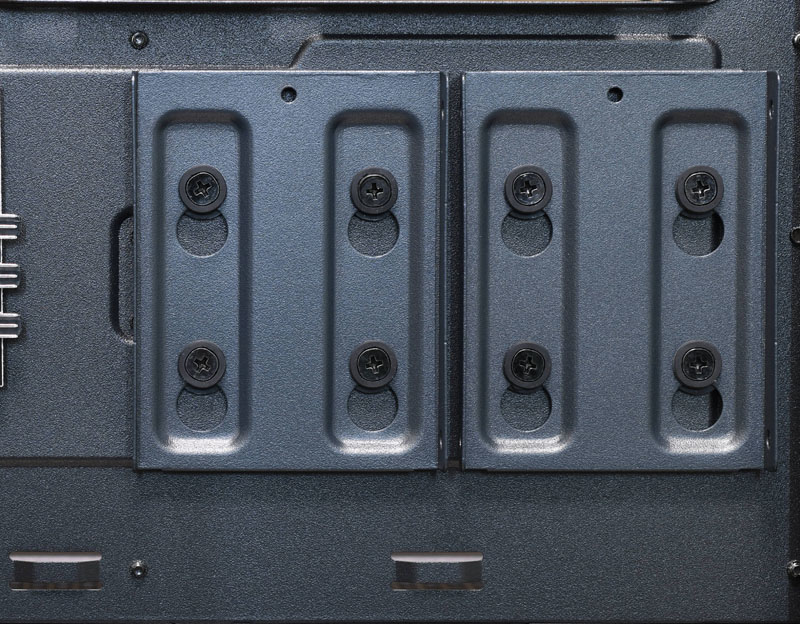

▼底板有2個可拆卸式2.5吋SSD固定架,固定架透過橡膠墊圈固定在底板上,免工具即可拆裝

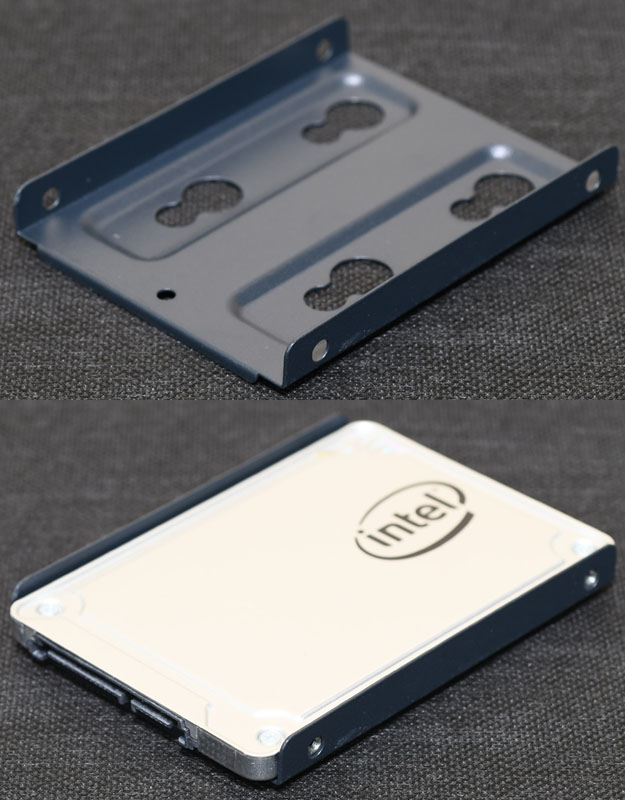

▼將固定架往上推,就可以取下固定架,每個固定架可安裝1顆2.5吋SSD

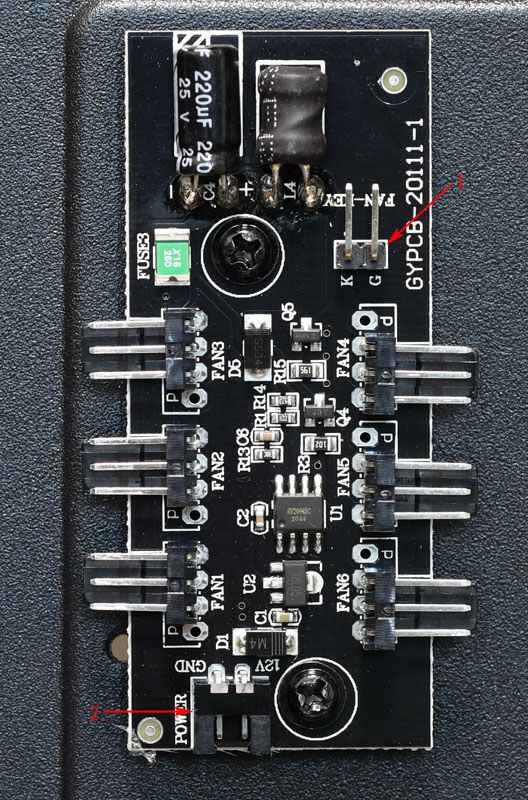

▼風扇控制板,可連接6組3pin風扇。控制板上標示1連接風扇速度切換開關,可透過機殼頂部開關切換風扇高/低速;標示2連接電源線

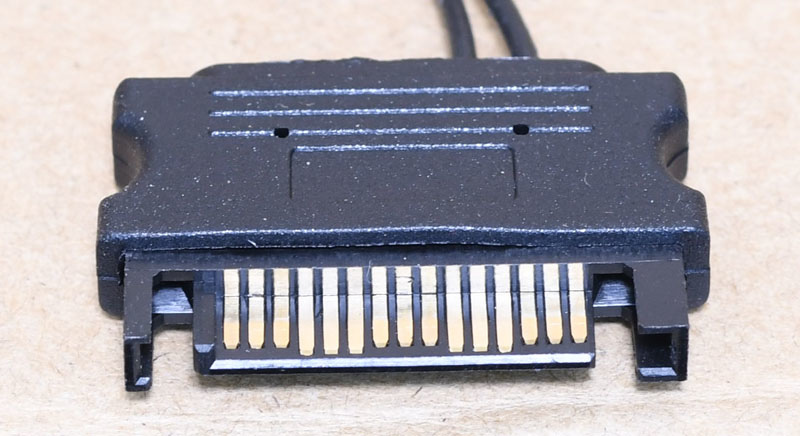

▼風扇控制板需要1組SATA接頭供電


▼底板前方鎖點可安裝1個3.5吋硬碟(上)及1個2.5吋SSD(下)

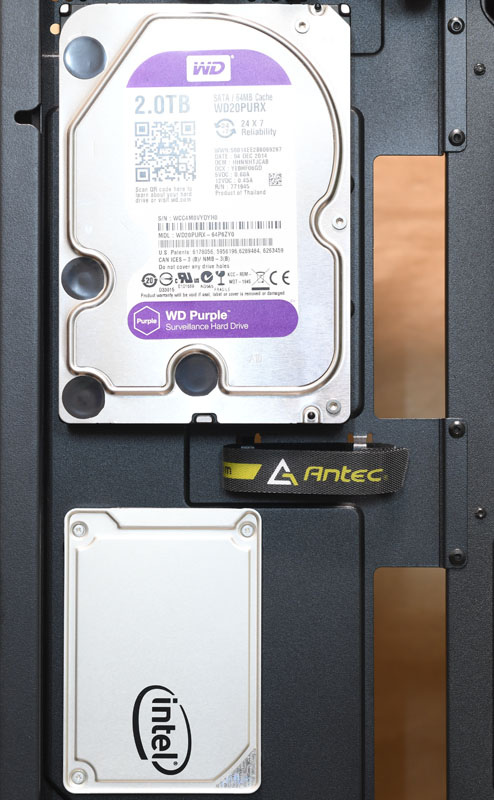

▼底板前方鎖點安裝1個3.5吋硬碟及1個2.5吋SSD示意圖

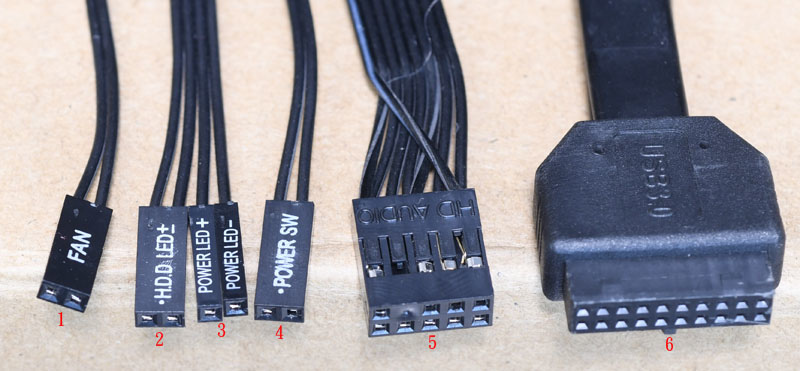

▼機殼與主機板連接線組,1為風扇高/低速切換開關,2為硬碟指示燈,3為電源指示燈,4為電源開關,5為耳機麥克風插座連接線,6為USB3.2 Gen1 Type-A內接接頭

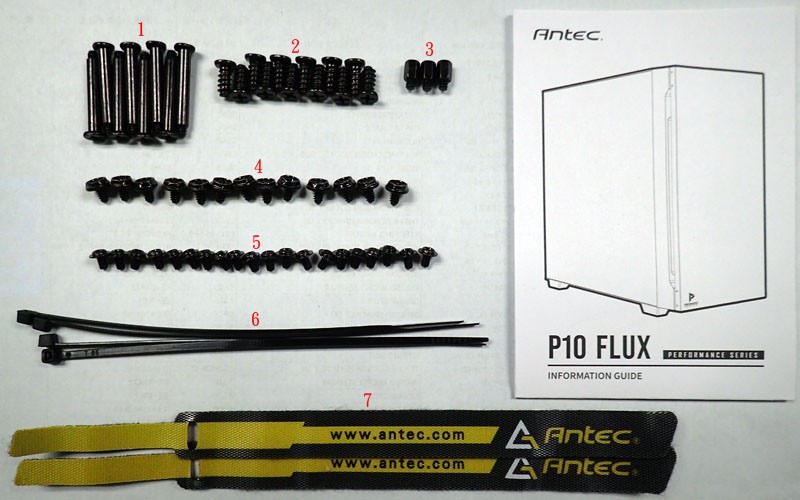

▼配件包內有安裝說明書(圖右)、電源安裝區網狀隔板風扇安裝用長螺絲(1)、風扇螺絲(2)、備用主機板銅柱(3)、電源/介面卡/3.5吋硬碟螺絲(4)、2.5吋SSD/主機板銅柱螺絲(5)、塑膠束帶(6)、魔鬼氈整線帶(7)

不錯的點:
◆正面活動蓋、左/右側板及上方外殼的內側均貼上吸音材料,降低整體噪音。正面活動蓋鉸鏈位置可更換,改變打開的方向
◆提供最多6顆120mm風扇安裝空間,前方預先安裝3顆120mm風扇,後方預先安裝1顆120mm風扇,並隨附1顆可安裝在電源艙網狀隔板的反向扇葉風扇
◆面板配置進氣格柵濾網,前方/右側板配置磁吸式過濾網,方便拆裝與清潔
◆內建風扇控制板,可連接6組3pin風扇,並由機殼頂部按鈕切換風扇高/低速度
◆下方空間的可拆卸式硬碟架可安裝2顆3.5吋硬碟/2.5吋SSD或是1顆3.5吋硬碟加1顆2.5吋SSD,底板上可安裝3顆2.5吋SSD及1顆3.5吋硬碟
◆提供5.25吋光碟機安裝槽位
◆機殼頂部I/O埠提供防塵塞

可改進的點:
◆底部配置的抽取式過濾網只能從後方抽出
◆部分3.5吋/2.5吋安裝位置不利於使用直角SATA接頭
◆只有抽取架上3.5吋硬碟免工具安裝,其他3.5吋/2.5吋安裝位置都要使用工具拆裝螺絲

報告完畢,謝謝收看
