NZXT KRAKEN X63 RGB特色:
●12段旋轉角度的卡榫式托架讓水冷頭安裝方向不受限,RGB上蓋及NZXT標誌也可12段旋轉來搭配安裝方向
●搭載Asetek最新第七代幫浦及一體式水冷散熱技術,確保CPU有最佳散熱品質,有效降低溫度,維持運作效能,同時保持靜音運作
●全鋁合金材質280mm水冷散熱排,可安裝兩個140mm風扇,讓散熱氣流及冷卻性能最佳化
●除RGB上蓋外,還多一組HUE2輸出通道,可控制隨附的AER RGB 2風扇或其他HUE2配件的RGB燈光效果
●搭配全新CAM軟體,可以監控硬體資訊,也可控制RGB上蓋、AER RGB 2風扇燈光及水冷幫浦運作
●隨附兩個AER RGB 2 140mm FDB液態軸承四線式PWM轉速控制靜音RGB風扇,MTBF長達60,000小時,同時兼顧散熱性能、耐用性、低噪音,外框乳白色光圈能有效擴散RGB LED亮度及顏色,提供優良RGB燈效
●支援Intel/AMD多種新款CPU平台,處理器接觸面已預塗散熱膏,安裝步驟簡易
●目前業界最長的6年換新保固,保內非人為漏水導致硬體配備(主機板、顯卡等)損壞,NZXT會賠償硬體損失

NZXT KRAKEN X63 RGB產品規格:
水冷頭尺寸(H*W*D):80x80x55mm
水冷頭底部材質:銅
幫浦轉速:800-2,800±300RPM
幫浦功率:12V/0.3A
相容CPU平台:Intel LGA1200/115x/1366(含背板)、Intel LGA2011/2011-3/2066(免用背板)、AMD AM4/TR4/sTRX4(不含背板)
散熱膏:預先塗抹
RGB上蓋旋轉角度:360度,每分格30度
RGB上蓋LED數量:9顆(外環8顆+標誌1顆)
RGB上蓋HUE2通道輸出電壓:5V
RGB上蓋HUE2通道支援裝置:4個燈條(每個燈條10顆LED);或5個AER RGB風扇;或6個NZXT HUE2配件
水冷排尺寸:315x143x30mm
水冷排材質:鋁
水管材質:超低蒸發橡膠與尼龍編織套管
水管長度:400mm
可安裝風扇數量:2個140mm風扇
風扇型號:AER RGB 2 140(隨附兩個)
風扇規格:140x140x26mm
風扇功率:12V/0.32A,3.8W
風扇軸承:FDB液態軸承
轉速控制:4pin PWM
風扇轉速:500-1,500±300RPM
最大氣壓:0.17-1.52毫米水柱
最大氣流:30.39-91.19CFM
風扇噪音:22-33dBA
風扇壽命:60,000小時

▼外盒正面,上方為產品名稱,中間為產品外觀


▼外盒背面左側為產品特色及CAM軟體說明,右側為安裝示意圖


▼外盒右側面有多國語言產品規格


▼外盒左側面有多國語言產品特色及產品條碼


▼外盒頂部有商標及產品名稱


▼包裝內容,有說明電子檔下載QR碼紙卡(1)、KRAKEN X63 RGB一體式水冷本體含Intel用托架(2)、2個AER RGB 2 140風扇(3)、水冷頭電源/信號線組(4)、內接USB2.0插針轉Micro USB插頭連接線(5)、風扇分接線(6)、AER RGB 2風扇燈光控制線(7)、AER RGB 2風扇燈光串接線(8)、Intel LGA1200/115x/1366用背板(9)、AMD用托架(10)、AMD用銅柱(11)、Intel用銅柱和托架手轉螺絲(12)、風扇/水冷排固定螺絲和墊圈(13)


▼KRAKEN X63 RGB一體式水冷包含水冷排及水冷頭,幫浦設置在水冷頭上,水冷頭已預先安裝Intel用托架,兩條水管均有包覆編織網,長度為40公分,直徑為10.8mm


▼全鋁製水冷排,尺寸為315x143x30mm,進/出水管位於同一側,側面有NZXT字樣凹印


▼水冷排底部貼紙有型號、輸入電壓、產地、序號條碼


▼水冷頭採圓柱形設計,尺寸為80x80x55mm,上方RGB可旋轉上蓋的面板覆蓋保護膜,保護膜上的警語提醒使用者先連接好所有線路再開啟電腦電源


▼將保護膜撕除後,就可以見到RGB鏡面面板,為避免不小心受損,建議等到所有配件安裝完成,開機測試正常後再將其撕除


▼水冷頭的電源/信號/控制線路採可移除式設計


▼水冷頭底部處理器接觸面為銅製,於中央處已經預塗一層導熱介質,周圍使用星型沉頭螺絲固定


▼水冷頭的直角進/出水管可旋轉,可依需要改變水管角度


▼水冷頭周圍有托架用卡榫,可用旋轉方式安裝在托架上或從托架拆卸下來


▼隨附Intel/AMD平台用托架


▼圓形水冷頭加上多方向卡榫設計(360度/12分格,每格30度),使水冷頭可以用不同角度裝上托架,讓進出水管位置可以避開處理器插槽旁較高的元件(例如VRM散熱片/記憶體等)。下圖為Intel托架的安裝角度示範


▼AMD托架的安裝角度示範


▼隨附Intel平台用塑膠製背板(AMD平台需使用主機板隨附背板)


▼背板固定螺柱裝在可調整橢圓形開孔內,使其相容LGA115X/1200/1366平台不同的散熱器孔距


▼隨附的銅柱/螺絲組,安裝在AMD平台時,需拆除主機板隨附散熱器固定座,改裝成配件內銅柱以固定水冷頭托架


▼隨附兩顆AER RGB 2 140(HF-28140-FP)140mm低噪音FDB液態軸承四線式PWM轉速控制RGB靜音風扇,外框有乳白色光圈可展示RGB燈效,扇葉軸心處有NZXT標誌貼紙,PWM四線式風扇電源線長度為59.5公分


▼背面中央貼紙有NZXT標誌、型號、軸承類型、認證標章、電壓/電流規格、RGB LED電壓規格


▼風扇四周螺絲鎖孔處有浮動式防震橡膠墊


▼風扇外框其中一側有RGB LED燈光控制線輸入/輸出連接器


▼AER RGB 2風扇燈光控制線,長度為50公分,有”IN”標籤的連接器接至第一顆風扇的”IN”,有”OUT”標籤的連接器接至水冷頭(或NZXT HUE2燈光控制盒)的燈光控制輸出


▼AER RGB 2風扇燈光串接線,長度為5公分


▼串接線有”OUT”標籤的連接器接至第一顆風扇的”OUT”,有”IN”標籤的連接器接至第二顆風扇的”IN”


▼2顆AER RGB 2 140風扇燈光控制線與串接線連接示意圖


▼使用隨附長螺絲及墊圈將2顆AER RGB 2 140風扇裝上水冷排


▼風扇分接線,可將1組4pin插針分接至3顆風扇,4pin母頭至第一個公頭線路長度為34.5公分,公頭之間線路長度為4.5公分,只有第一個公頭有轉速回授,另外兩個公頭僅提供電源及PWM信號

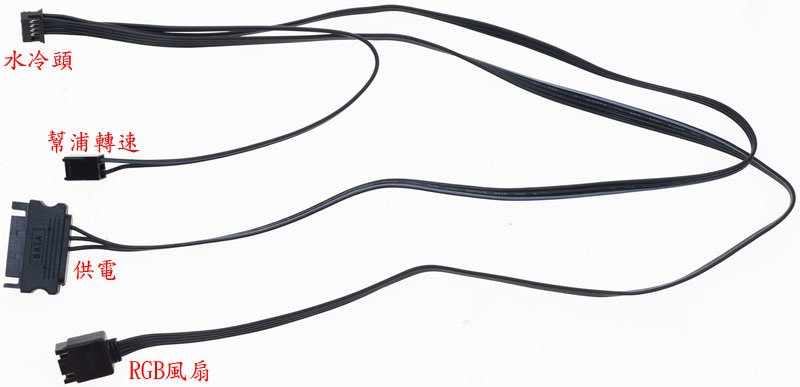

▼水冷頭電源/信號線組,轉速偵測用3pin線路長度為22公分,SATA供電用接頭線路長度為49公分,燈光控制用HUE 2輸出4pin連接器線路長度為50公分


▼NZXT CAM控制用線路,長度為60公分,其中一端為Micro USB插頭,另一端連接至主機板內建USB 2.0埠插針


▼將水冷頭電源/信號線組與控制用Micro USB線組插上水冷頭


▼將AER RGB 2風扇燈光控制線有”OUT”標籤的連接器插上水冷頭電源/信號線組燈光控制用HUE 2輸出4pin連接器


以下示範將NZXT KRAKEN X63 RGB裝在AMD AM4平台上
▼先將主機板隨附散熱器固定座拆下,並清潔CPU上方散熱器接觸面

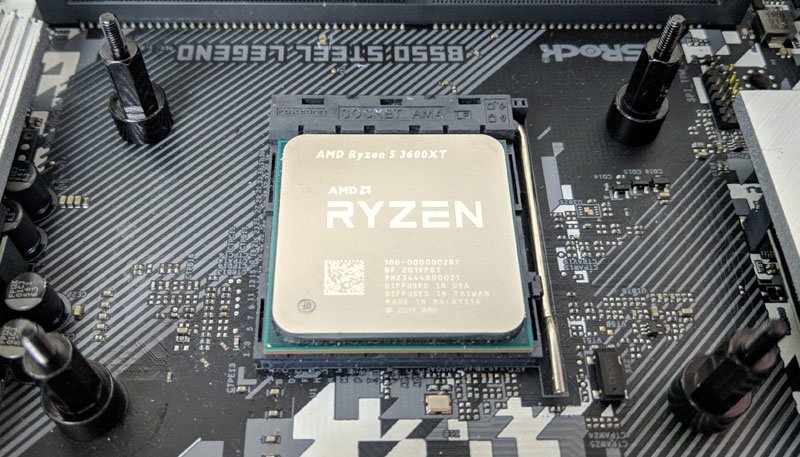

▼取出配件中AMD用銅柱,鎖上背板的螺絲孔,用手將其轉緊,不會鬆動即可


▼將水冷頭換上AMD用托架,確認水冷頭安裝方向時,要注意水冷頭的L型水管頭是否會阻礙/碰撞到鄰近的元件,將托架四個螺絲孔對準銅柱螺牙套入,再用配件中有十字牙口的手轉螺絲鎖上,採對角+交叉方式將所有螺絲用手鎖到底,,至此水冷頭安裝完成


▼NZXT KRAKEN X63 RGB水冷頭運作圖,開機一瞬間會聽到水在流動的聲音,表示幫浦正在啟動循環


▼水冷頭RGB上蓋可以360度旋轉,共有12個定位點,可以30度為單位進行旋轉,以適合不同安裝方向


▼AER RGB 2 140風扇外框乳白色RGB光圈點亮圖


為使NZXT KRAKEN X63 RGB發揮最佳效果,必須要到NZXT官網下載最新的CAM軟體並安裝,然後就可以使用CAM軟體控制KRAKEN X63 RGB的燈光及幫浦
▼CAM軟體的”電腦監控”面板,顯示CPU負載/溫度/時脈/風扇轉速、GPU負載/溫度/時脈/風扇轉速、RAM使用率、儲存空間、執行中程式的CPU/GPU/RAM使用率/網路下載/網路上傳情形


▼CAM軟體的”系統規格”面板,顯示CPU/GPU/主機板/RAM/儲存/音效/網路等資訊,點選對應項目會在右邊顯示該項目詳細資訊


▼CAM軟體的”遊戲”面板,顯示最近執行過的遊戲,並顯示自動掛載功能


▼CAM軟體的”照明”面板可控制RGB上蓋燈光及HUE 2輸出效果,頁面左上方可選擇主題套件,頁面右上方滑桿可以調整全部LED亮度/關閉。點選”關於Kraken X3”,可顯示目前裝置狀態及各通道LED使用情形,通道1是HUE 2輸出,連接水冷排2顆AER RGB 2風扇,通道2”Ring”是外環燈光,有8顆LED,通道3”Logo”是中央NZXT標誌燈光,有1顆LED


▼CAM軟體的主題套件,除預設外還可選擇White、Spectrum Wave、NZXT Purple、Red Alert、Vaporwave、Mermaid、Audio Level,也可以按右側小齒輪圖示新增及修改自定義主題


▼預設主題套件的展示影片:

▼主題套件“Audio Level”的展示影片:

▼每個通道可個別調整燈光模式,可用的燈光模式有固定/呼吸/漸變/跑馬燈/覆蓋跑馬燈/脈衝/頻譜波/交替/星夜/彩虹流/超級彩虹/彩虹脈衝/蠟燭/翅膀/太極/水冷散熱器/載入/CPU溫度/GPU溫度/FPS/波形/水平/同步/低音/增益


▼各種燈光模式展示影片(只套用在Ring上):

▼各種燈光模式展示影片(AER RGB 2 140):

▼音效燈光模式展示影片(只套用在Ring上):

▼可個別調整每個通道LED亮度/關閉、燈光模式及模式設定


▼對於可更改顏色的燈光效果,可點選通道模式設定左上的顏色選項,可選擇最近使用顏色、顏色快速選擇、自訂調色盤。有些燈光效果允許個別調整單顆LED顏色,若要開啟此功能,將通道右上的”自訂LED色彩”打開,就可單獨選擇通道內單顆LED顏色並調整其顏色


▼CAM軟體的”超頻”面板,可顯示目前GPU時脈/VRAM時脈/溫度/核心電壓/風扇,下面為超頻設定控制滑桿


▼CAM軟體的”冷卻”面板,可顯示目前CPU/GPU/水冷液溫度及幫浦轉速,下方欄位可以控制Kraken X3的幫浦轉速


▼共有四種設定檔:預設、Silent(靜音)、Performance(效能)、Fixed(固定),也可以新增自訂的設定檔


▼”靜音”預設的溫控曲線,可以設定以CPU/GPU/液體的溫度作為參考值,並隨曲線控制幫浦轉速百分比


▼”效能”預設的溫控曲線,可以設定以CPU/GPU/液體的溫度作為參考值,並隨曲線控制幫浦轉速百分比


▼”自訂”可以設定以CPU/GPU/液體的溫度作為參考值,並讓使用者自行調整每個溫度下曲線上的圓點(控制點)來控制幫浦轉速百分比


▼”固定”則是維持幫浦全速運作,在安靜環境下靠近水冷頭時可以聽到幫浦的運作聲音


▼CAM軟體的”設定”面板內”一般”選項,可調整一般設定,如帳號名稱/管理帳戶、語言、溫度單位、關閉/啟動設定、深色模式、顯示面板、遊戲自動掛載功能、隱私


▼CAM軟體的”設定”面板內”重疊”選項,可設定遊戲自動掛載功能中覆蓋於遊戲畫面上的顯示資訊種類、尺寸、不透明度、顯示熱鍵


▼CAM軟體的”設定”面板內”迷你模式”選項,可啟用/關閉迷你模式,並設定深色/亮色模式、自訂顏色模式、不透明度、尺寸、水平/垂直顯示、自訂顯示、面板


▼CAM軟體的”設定”面板內”驅動程式”選項,可顯示目前已連接的NZXT裝置名稱及韌體版本


▼CAM軟體的”設定”面板內”回饋”選項,可回報使用上的問題至NZXT客戶服務


以下進行上機測試

測試配備:
主機板:ASROCK B550 STEEL LEGEND
處理器:AMD Ryzen 5 3600XT
記憶體:ANTEC KATANA DDR4-3200 8GB * 2套組
作業系統碟:SAMSUNG PM961 256GB

NZXT CAM軟體的”冷卻”選項採用預設值”靜音”,主機板BIOS內CPU風扇溫控模式採用預設值”標準”

▼於待機下CAM軟體的CPU/水溫/幫浦轉速、Core Temp讀取到的核心溫度、AIDA 64的硬體監控畫面(機箱/電源供應為冷排上的AER RGB 2 140風扇,Aux2為幫浦轉速)


▼於高負載運作下CAM軟體的CPU/水溫/幫浦轉速、Core Temp讀取到的核心溫度、AIDA 64的硬體監控畫面(機箱/電源供應為冷排上的AER RGB 2 140風扇,Aux2為幫浦轉速)


▼高負載運作30分鐘溫度記錄圖

結論:
NZXT KRAKEN X63 RGB搭載Asetek第七代一體式水冷散熱技術,提供CPU最好的散熱並保持靜音運作,可旋轉角度的卡榫式托架讓水冷頭安裝更有彈性,可以旋轉調整方向的RGB上蓋能展示更好更亮的燈光效果。透過CAM軟體可調整RGB上蓋及水冷排上2顆AER RGB 2 140風扇的燈光效果,也可監控CPU/水冷液溫度,監控/調整幫浦轉速,並與其他NZXT裝置有相當良好的整合度。NZXT水冷產品提供目前業界最長的6年換新保固,保內非人為漏水導致硬體配備(主機板、顯卡等)損壞,NZXT會賠償硬體損失。截至目前為止沒有任何一例漏水賠償案例,表示NZXT對其水冷產品的品質有絕對的自信

報告完畢,謝謝收看
