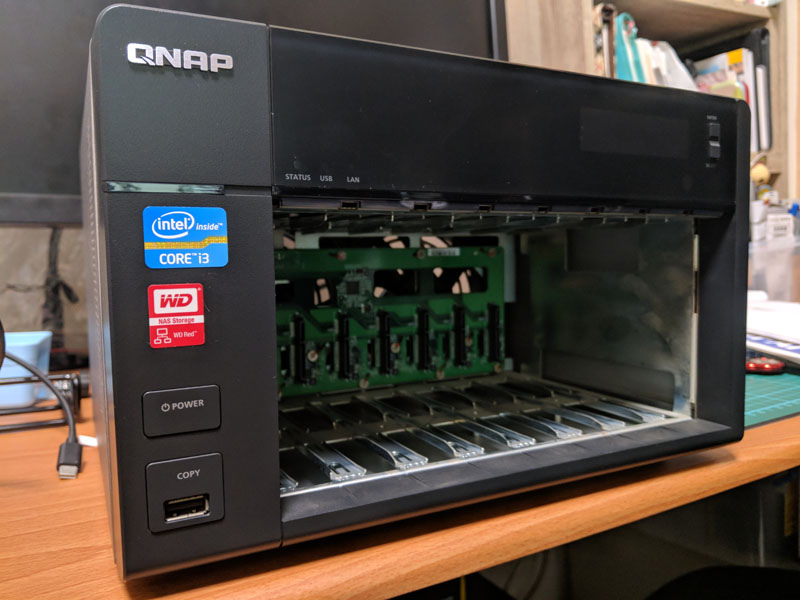

▼一部QNAP TS-870 PRO NAS,使用者反映按下啟動鍵,主機亮一下隨即熄滅,無法正常開啟電源

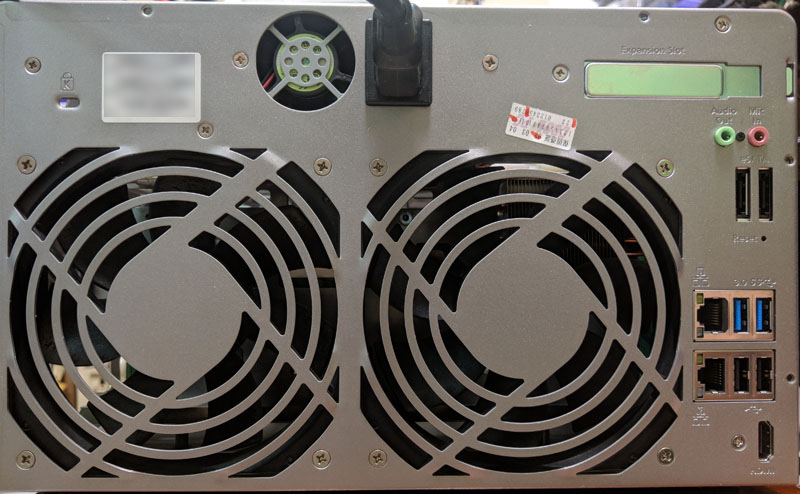

▼背面,此款機種採用一個小型1U交換式電源供應器(最上方插著交流電源線處),下面有2個散熱用大尺寸風扇,最右邊I/O埠可以看到HDMI、2個RJ-45、2個USB2.0、2個USB3.2 Gen1、2個E-SATA、音效、麥克風、擴充槽

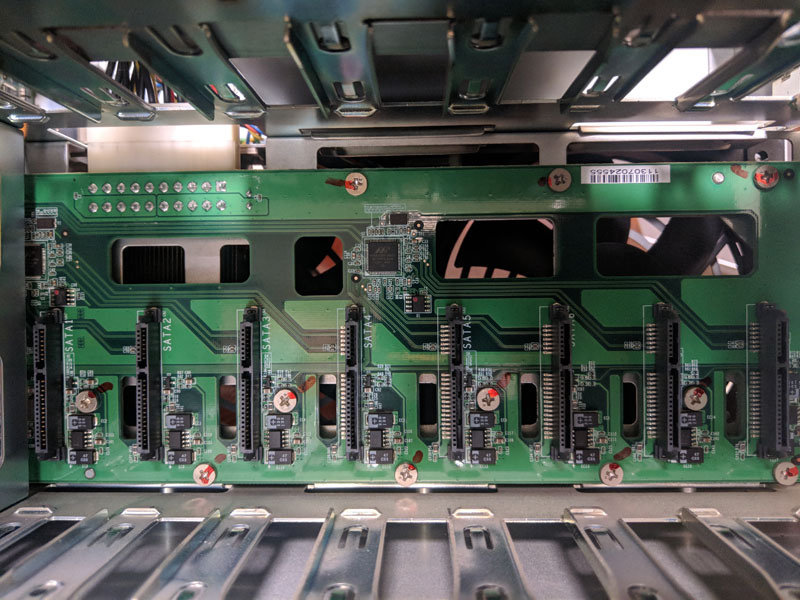

▼抽取式硬碟架背板,可連接8顆SATA硬碟

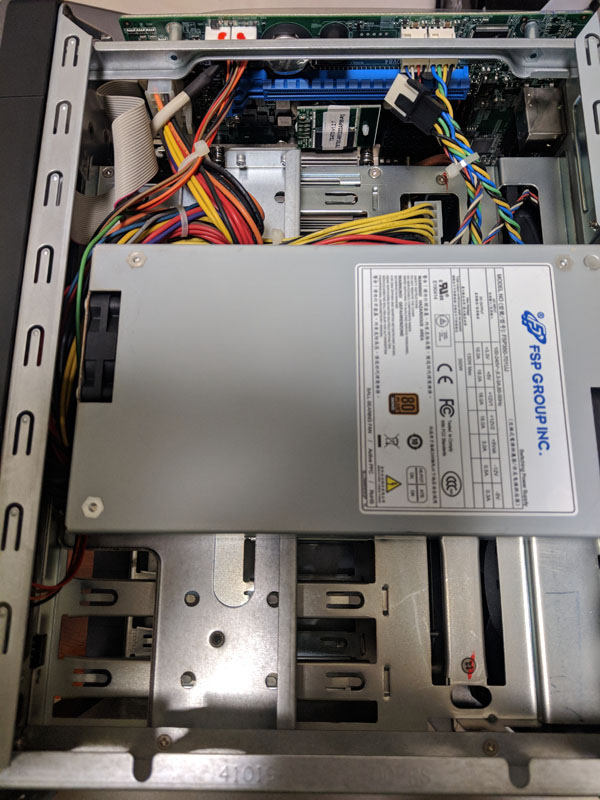

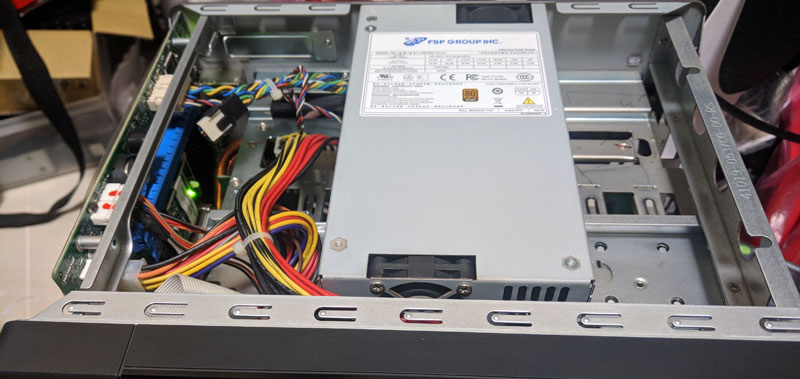

▼位於最上方的小型1U交換式電源供應器

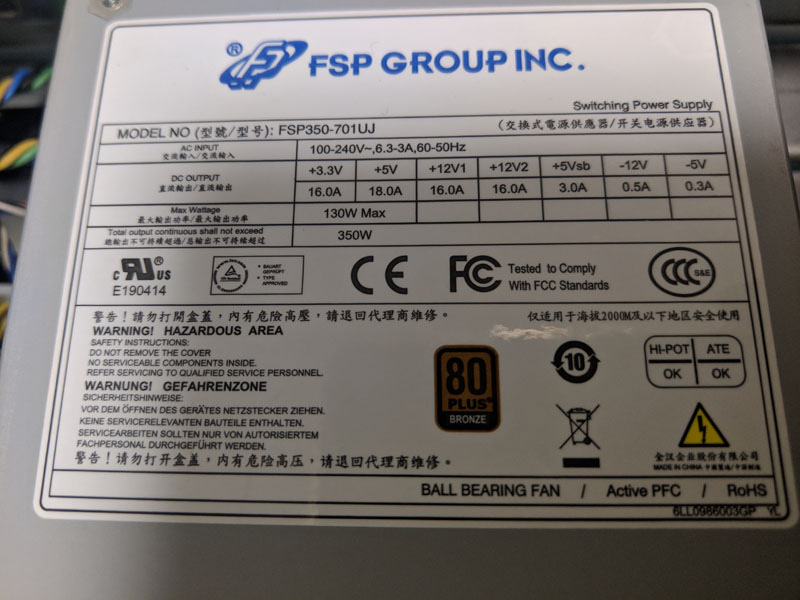

▼電源供應器廠牌為FSP全漢,型號為FSP350-701UJ,額定350W,通過80PLUS銅牌效率認證

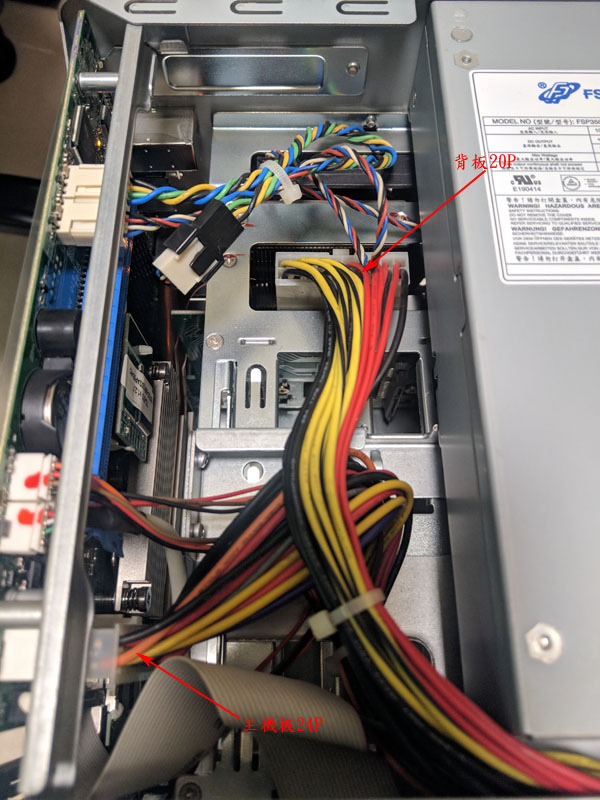

▼電源供應器有2個輸出接頭,連接主機板為標準ATX24P接頭,連接抽取式硬碟架背板為專用20P接頭

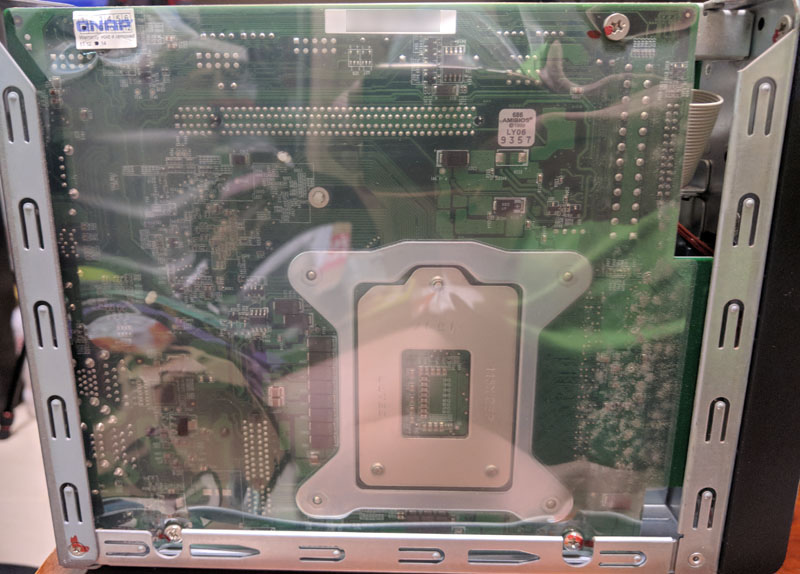

▼主機板背面有覆蓋絕緣膠膜

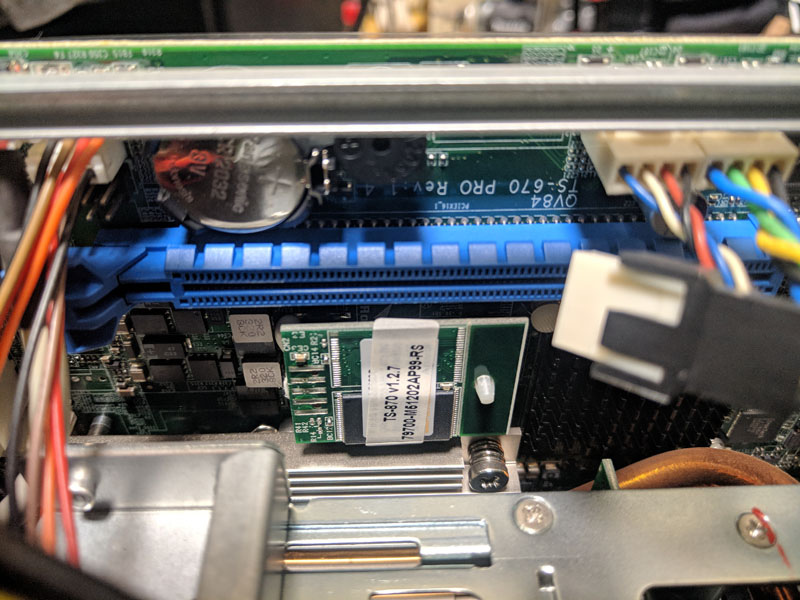

▼NAS作業系統安裝在主機板上方的DOM(Disk On Module)內,旁邊還有PCIe擴充槽


針對無法開機進行測試,電源供應器連接主機板的接頭經確認為標準ATX24P定義,所以找一顆一般電腦用電源供應器接上,通電後發現主機板可以正常啟動並載入NAS作業系統,表示主機板沒有損壞,故將矛頭指向電源供應器,單獨測試電源供應器,嘗試將其啟動時也出現通電一下隨即斷電的狀況,表示問題的確出在電源供應器

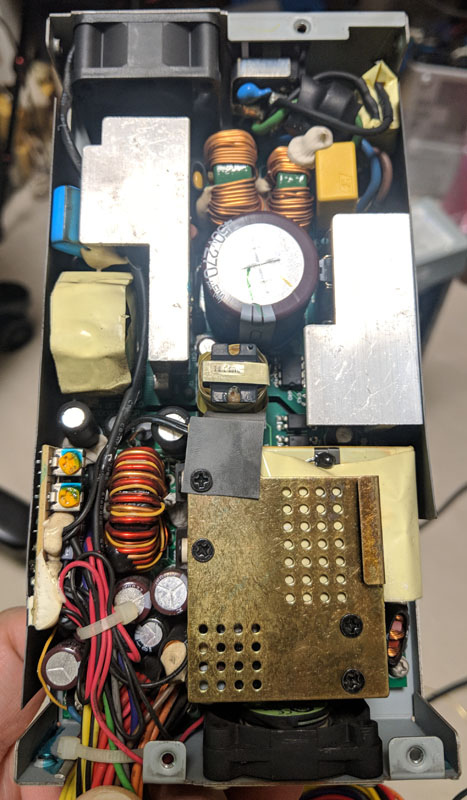

▼將電源供應器拆開,這顆電源已經採用全日系電容,2顆風扇都用滾珠軸承風扇,用料算是不錯

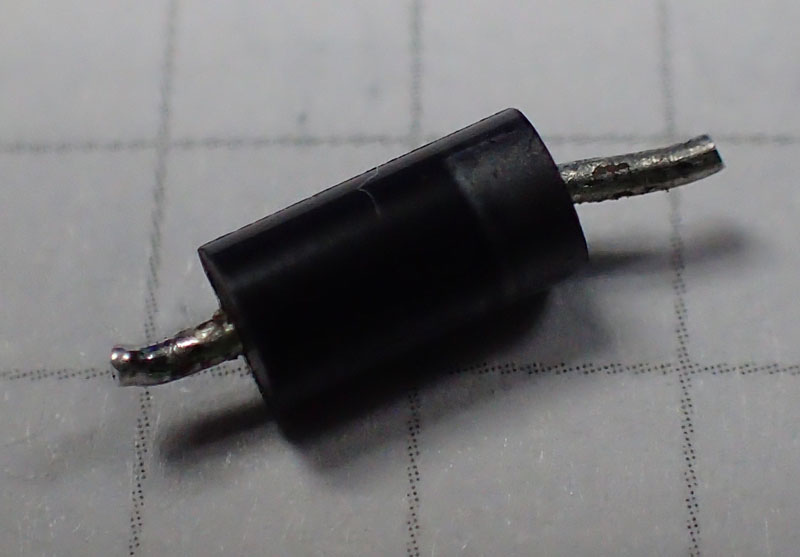

▼所有電容經檢測均無異狀,最後檢測電路元件發現電源供應器二次側電路中一個二極體呈現雙向導通(擊穿),推測是因為此元件擊穿,電源啟動的瞬間偵測到輸出異常隨即斷電,所以才會出現電源一啟動就立即關閉的狀況


▼二極體更換以後,電源單獨測試已經可以正常啟動,+3.3V/+5V/+12V/-12V/5VSB各路輸出電壓均正常,所以將其裝回QNAP TS-870上開機測試

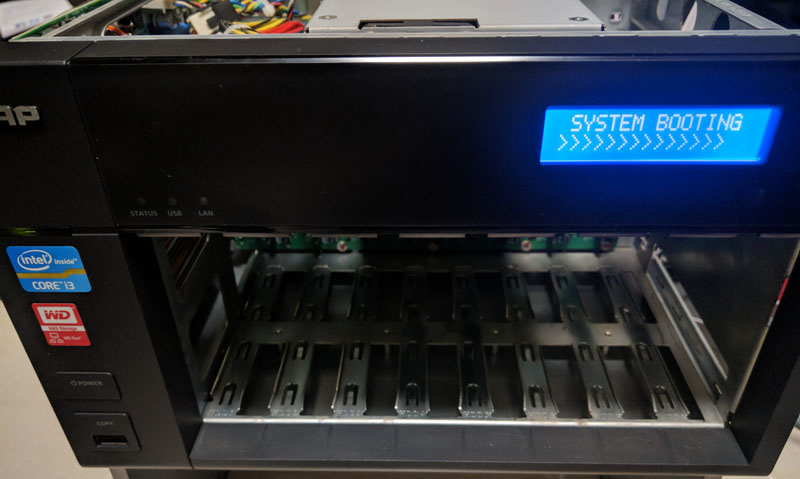

▼按下電源開關,QNAP TS-870已經可以正常啟動,不再有過電瞬間隨即關機的狀況

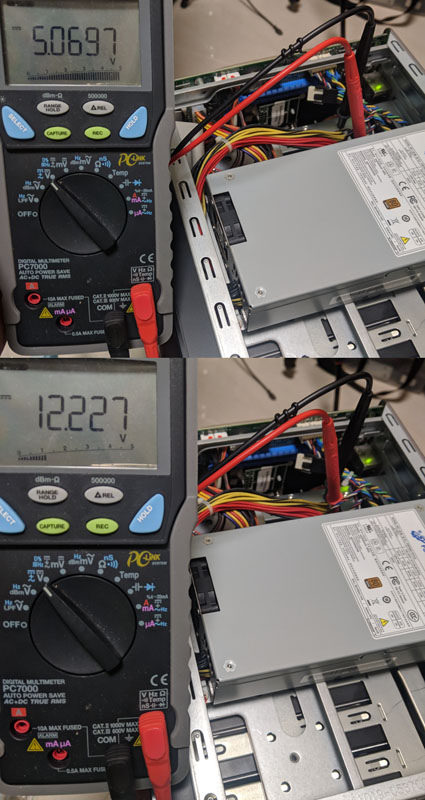

▼測量QNAP TS-870開機時電源輸出的+5V及+12V電壓

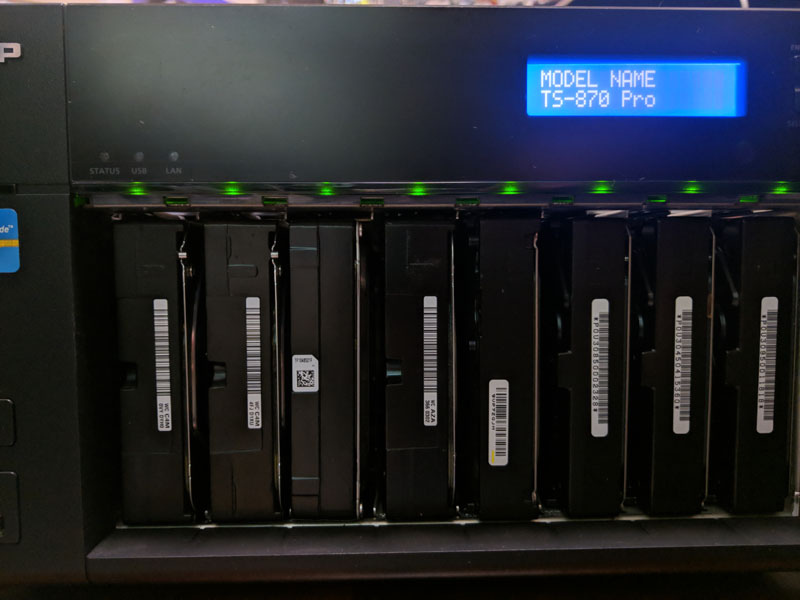

▼因為主人拿來時沒有附上硬碟,嘗試裝滿8顆機械硬碟後啟動,也可以正常帶起來,後續將由主人帶回測試,觀察實際運作是否一切正常

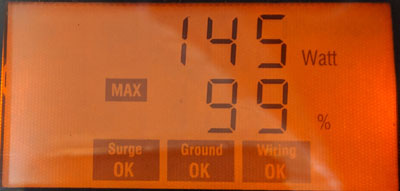

▼啟動瞬間最高交流功耗為145W,功率因數為0.99

結論:
一顆小小的二極體,就可以讓一部數萬元的高階NAS無法正常運作

報告完畢,謝謝收看
