darkFlash DLH21白色版機殼特色:
●機殼頂部/背面/正面/左側/右側面板的網狀通風口均配置過濾網,保持通風同時阻擋較大灰塵
●頂置式I/O面板提供2個USB3.2 Gen1 Type-A及1個USB3.2 Gen2 Type-C
●可安裝尺寸達320x147x61mm的顯示卡
●底座具備ARGB燈光照明,可由頂部按鈕切換預設燈效,也能與支援ARGB主機板連動控制
●側面風扇/水冷排/硬碟安裝架可安裝2顆120mm風扇或是240mm冷排一體式水冷CPU散熱器

darkFlash DLH21白色版機殼規格:
本體尺寸:238.8x175x412mm
可安裝主機板種類:Mini ITX
前置I/O埠:2個USB3.2 Gen1 Type-A、1個USB3.2 Gen2 Type-C、耳機/麥克風
側面風扇/水冷排/硬碟安裝架3.5吋安裝空間:2個(不安裝上方風扇)、1個(安裝上方風扇)
側面風扇/水冷排/硬碟安裝架2.5吋安裝空間:2個(與3.5吋共用)
電源安裝架背面2.5吋安裝空間:2個
標準擴充槽:2個
上方可安裝風扇:1個80mm/92mm(隨附1個92mm風扇)
側面風扇/水冷排/硬碟安裝架可安裝風扇:2個120mm
過濾網:正面抽取式過濾網,左側抽取式過濾網,右側抽取式過濾網,背面抽取式過濾網,頂部嵌入式過濾網
電源供應器規格:SFX/SFX-L(最大125mm)
可安裝CPU散熱器最大高度:134mm
可安裝顯示卡最大尺寸:320x147x61mm
側面風扇/水冷排/硬碟安裝架可安裝水冷排尺寸:最大240mm

▼此外箱兩個側面有商標、型號、產品名稱、特色圖示


▼此外箱兩個側面有商標、型號、產品規格、條碼、顏色標示、QR碼、標語、官方網址、產地


▼打開外箱,darkFlash DLH21白色版機殼裝在一個白色不織布大束口袋內


▼darkFlash DLH21白色版機殼外觀


▼darkFlash DLH21白色版機殼正面面板有整片網狀通風口,左上有商標


▼darkFlash DLH21白色版機殼左側面板有整片網狀通風口


▼darkFlash DLH21白色版機殼背面面板有整片網狀通風口,最上方為穿線開口橡膠護套及頂部通風網板掀開用凹槽


▼darkFlash DLH21白色版機殼右側面板有整片網狀通風口

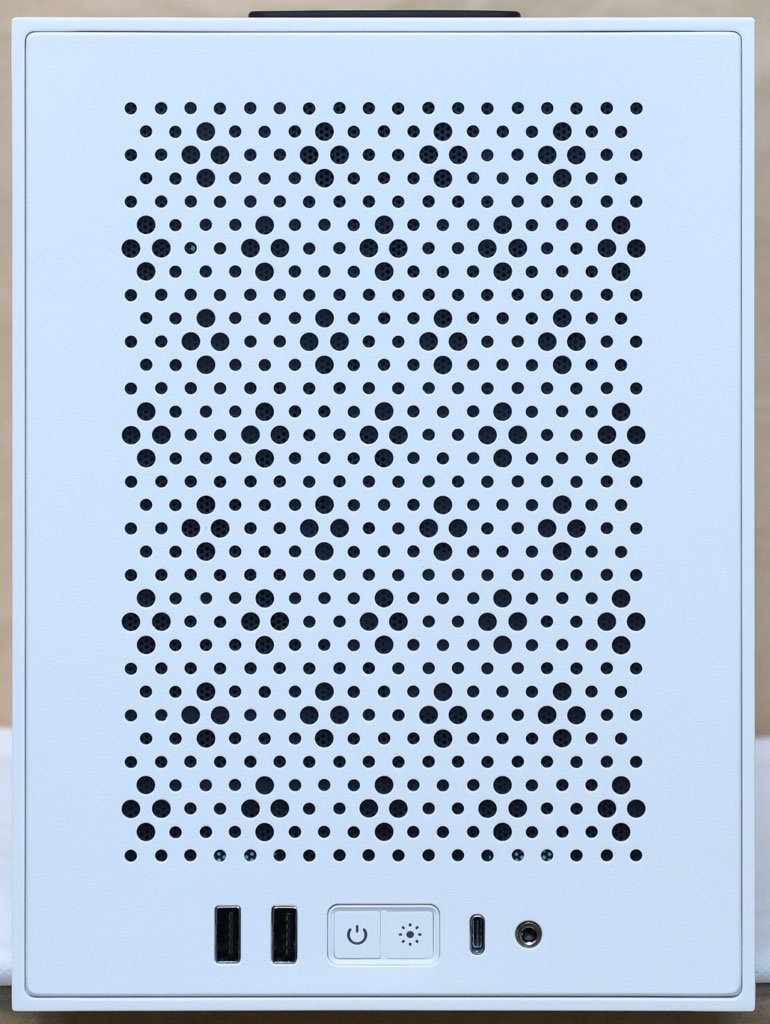

▼darkFlash DLH21白色版機殼頂部面板有整片網狀通風口


▼位於頂部通風網板前端的I/O埠、按鈕與指示燈,由左至右分別是2個USB3.2 Gen1 Type-A、電源按鈕(含電源指示燈)、燈光模式/重置按鈕(含硬碟指示燈)、1個USB3.2 Gen2 Type-C、耳機/麥克風3.5mm插座


▼機殼底座四個角落有防滑墊


▼機殼頂部通風網板採磁吸式固定(紅色箭頭處為磁吸用磁鐵),從背面最上方凹槽處施力即可將通風網板掀起。通風網板內面配置嵌入式過濾網


▼通風網板掀開後,可看到交流輸入插座、主機板後置I/O檔板安裝開口及2個標準擴充槽。機殼背面/正面/左側/右側的面板頂端使用手轉螺絲(紅色箭頭)固定,鬆開手轉螺絲後將面板往上推即可拆卸


▼頂部配置圓孔網狀通風孔,靠近背面穿線用開口處有一個線路固定用黑色塑膠束環


▼臥式安裝交流輸入插座固定在圓孔網狀通風孔與標準擴充槽之間


▼正面面板,過濾網兩側及下方嵌在面板軌道中,最上方採磁吸固定,可由上方抽出/插入面板


▼正面結構,內部預留的空間可以容納尺寸達320x147x61mm的顯示卡


▼背面面板,過濾網兩側及下方嵌在面板軌道中,最上方採磁吸固定,可由上方抽出/插入面板


▼背面結構,右下角為SFX/SFX-L電源安裝架


▼左側/右側面板,過濾網兩側及下方嵌在面板軌道中,最上方採磁吸固定,可由上方抽出/插入面板


▼左側面結構,上方為主機板安裝底板背面,左下方為SFX/SFX-L電源安裝架


▼左側面上方主機板安裝底板背面有數個固定線路用架橋凸起(紅色箭頭),顯卡安裝位置底部有網狀通風孔


▼左側面下方SFX/SFX-L電源安裝架底部有兩個支撐膠墊


▼因為電源內置於機殼中,機殼內有一條L型接頭電源線與頂部交流電源輸入插座相接,電源線為18AWG規格,接頭方向如下圖,選購電源供應器時要注意其交流電源輸入插座位置及方向,避免L型電源線接頭卡住無法插上


▼右側面結構,鬆開四顆固定螺絲(紅色箭頭),就可取下風扇/水冷排/硬碟安裝架,露出主機板安裝底板正面


▼主機板安裝底板大面積鏤空,方便拆裝主機板後方的CPU散熱器背板或M.2 SSD,銅柱已經預先鎖在底板上


▼顯示卡標準擴充槽的擋板上有網狀通風開口


▼頂部隨附的92mm風扇,扇葉與外框軸心處有darkFlash商標貼紙,風扇電源線路為3pin


▼SFX/SFX-L電源安裝架背面有2個2.5吋SSD固定架,鬆開黑色手轉螺絲即可卸下


▼每個2.5吋SSD固定架可安裝1顆2.5吋SSD


▼風扇/水冷排/硬碟安裝架,上面設有風扇/水冷排固定孔(紅色箭頭)、3.5吋硬碟固定孔(紫色箭頭)、2.5吋SSD固定孔(水藍色箭頭)、3.5吋硬碟/2.5吋SSD共用固定孔(綠色箭頭)、3.5吋硬碟/2.5吋SSD/風扇/水冷排共用固定孔(黑色箭頭)。不裝硬碟/SSD時,可安裝2顆120mm風扇或是240mm水冷排,長條型螺絲孔可增加安裝的彈性


▼風扇/水冷排/硬碟安裝架不裝風扇時,可安裝2顆3.5吋硬碟(上)、1顆3.5吋硬碟加1顆2.5吋SSD(中)或2顆2.5吋SSD(下),不過安裝2.5吋SSD時,只能鎖上單一側的2個螺絲孔,另一側為懸空


▼機殼與主機板連接線組,1為燈光模式/重置開關,2為電源指示燈,3為電源開關,4為硬碟指示燈,5為耳機麥克風插座連接線,6為USB3.2 Gen2 Type-C內接接頭,7為USB3.2 Gen1 Type-A內接接頭


▼darkFlash DLH21底部內含燈條及RGB燈光控制器,從底部接出3條黑色線路,其中一條有一個供電用SATA接頭(上);第二條為主機板連動用3pin ARGB控制線路,3pin ARGB母頭與公頭各一,3pin ARGB公頭設有保護套


▼第三條為燈光切換控制線,可連接外接按鍵(例如機殼RESET鍵),用於切換預設燈效模式


▼darkFlash DLH21底部發光圖


▼darkFlash DLH21預設燈效示範影片:

▼配件包內有組裝說明書、整線用魔鬼氈束帶(1)、塑膠束帶(2)、120mm風扇黑色護網(3)、USB-A插座橡膠防塵塞(4)、3.5mm插座橡膠防塵塞(5)、風扇/風扇護網固定螺絲(6)、主機板銅柱/3.5吋硬碟螺絲(7)、2.5吋SSD螺絲(8)



不錯的點:
◆機殼頂部/背面/正面/左側/右側面板的網狀通風口均配置過濾網
◆底座具備ARGB燈光照明,可由頂部按鈕切換預設燈效,也能與支援ARGB主機板連動控制
◆頂置式I/O面板提供2個USB3.2 Gen1 Type-A及1個USB3.2 Gen2 Type-C
◆可安裝尺寸達320x147x61mm的雙槽位顯示卡、240mm冷排一體式水冷CPU散熱器
◆可安裝3顆2.5吋SSD加1顆3.5吋硬碟,或是4顆2.5吋SSD
可改進的點:
◆除頂部過濾網外,其他通風口的過濾網要卸下機殼面板才可以拆裝及清潔
◆因空間體積限制,上方風扇只能安裝92mm,側面的風扇/水冷排/硬碟安裝架雖可安裝2顆120mm風扇,但若裝了風扇,就只剩下電源安裝架背面2個2.5吋SSD安裝位置
◆風扇/水冷排/硬碟安裝架上的2.5吋SSD鎖點只能固定單邊,另一邊懸空

報告完畢,謝謝收看
