MICRONICS SFX-L 700PT 700W白金特色：
●80PLUS白金認證轉換效率，最高轉換效率可達92%，節省電能消耗，降低廢熱產生
●SFX-L尺寸規格，並隨附一個SFX轉ATX固定板
●全模組化設計，採用黑色帶狀模組化線路，安裝便捷，整線輕鬆
●支援Intel/AMD最新處理器/主機板平台，單組12V輸出，搭配3.3V/5V DC-DC轉換設計，使12V可用功率最大化，並改善各輸出電壓交叉調整率，同時維持低漣波雜訊及良好電壓調整率
●120mm FDB軸承風扇，可降低運作噪音並延長使用壽命，搭配智慧溫控，低於30%負載時風扇停止轉動，負載提高後隨著電源內部溫度控制風扇轉速，兼顧靜音及高效散熱
●提供OCP、OVP、UVP、SCP、OTP、OPP完整保護
MICRONICS SFX-L 700PT 700W白金輸出接頭數量：
ATX20+4P：1個
ATX12V 4+4P：1個
PCIE 6+2P：4個
SATA：9個
大4P：3個
小4P：1個(由大4P轉接)
▼外盒正面，左上方有品牌商標/官方網址，中間有產品名稱/產品系列，右下角有80PLUS白金認證標誌
▼外盒背面，有品牌商標/官方網址、產品系列、產品名稱、產品特色介紹說明(80PLUS白金認證轉換效率、全模組化設計、輸出功率VS風扇轉速線圖、±3%調整率及低漣波雜訊、帶狀模組化線組、單路12V輸出)，不過部分說明的英文拼字有錯誤
▼外盒上下側面，有品牌商標/官方網址、產品系列、產品名稱、韓文產品資訊貼紙、80PLUS白金認證、英文產品簡介、產品條碼、產地、安規認證標誌
▼外盒左右側面，有品牌商標/官方網址、產品系列、產品名稱、80PLUS白金認證、型號、輸入規格、輸出規格表、輸出接頭名稱/實體照片/數量

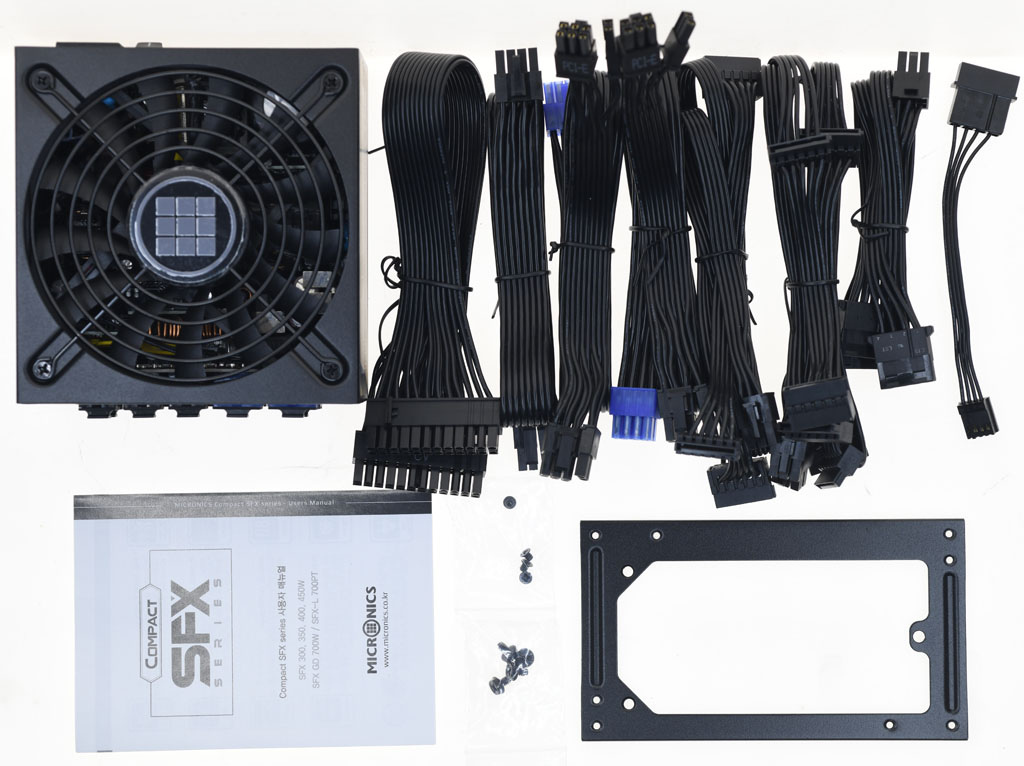

▼包裝內容，有電源本體、模組化線組、韓文使用說明書、固定螺絲(本體及固定板)、SFX轉ATX固定板

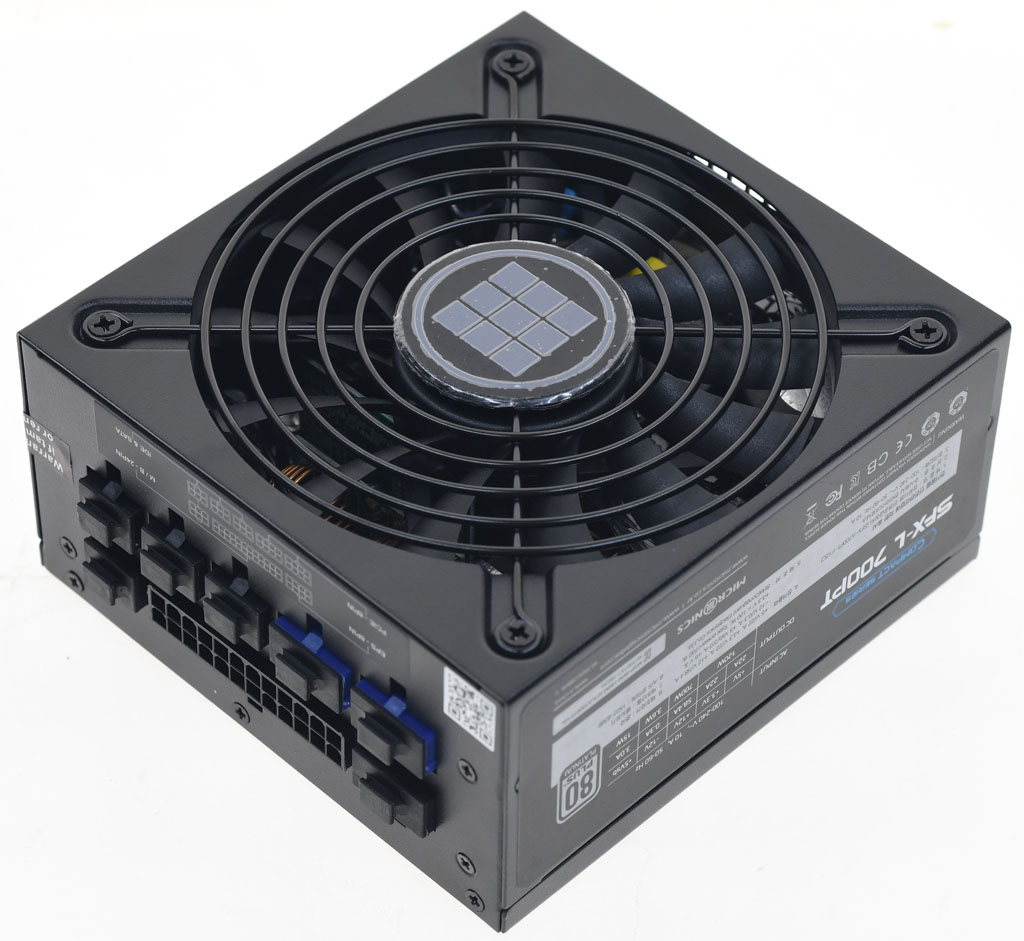

▼電源本體外殼採黑色烤漆處理，尺寸規格為SFX-L(120x130x63mm)

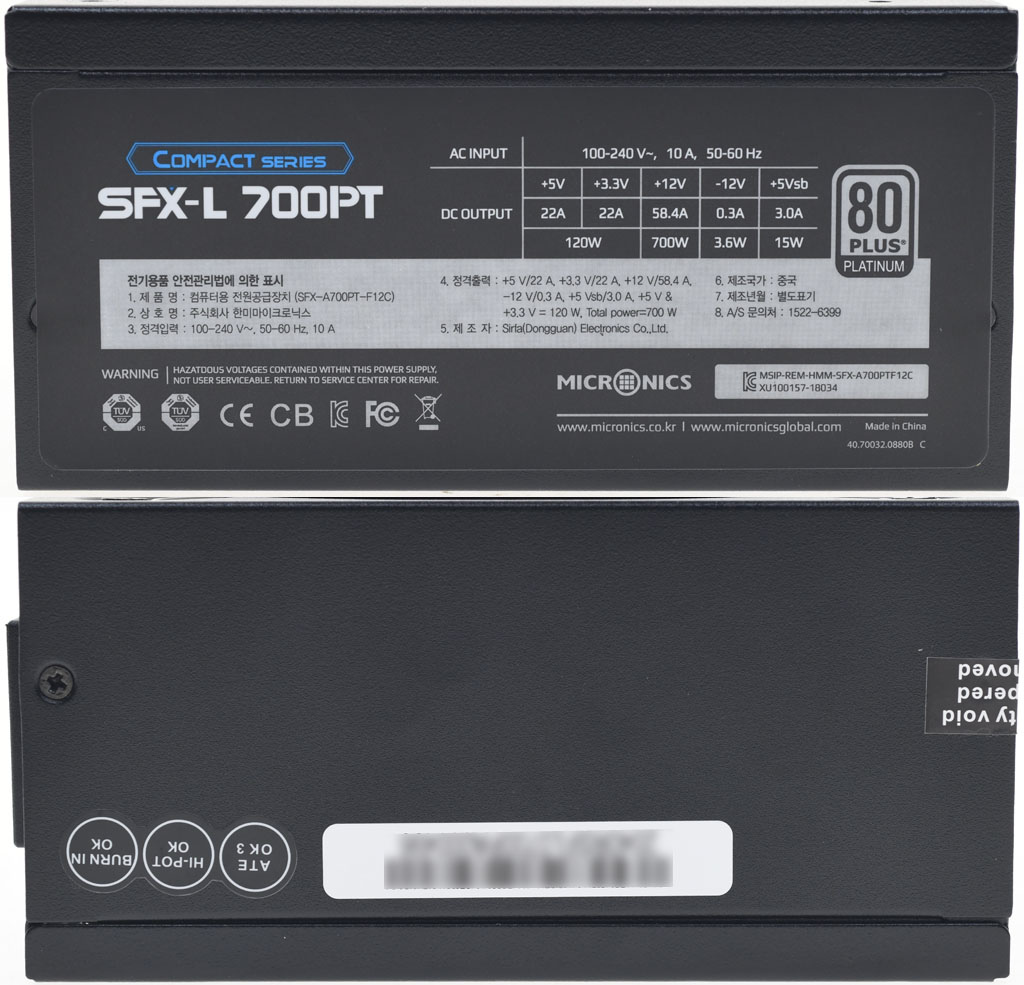

▼本體外殼其中一個側面貼上標籤，標籤印上系列名稱、型號、輸入電壓/電流/頻率、各組最大輸出電流/功率、80PLUS白金認證、韓文產品資訊、英文警告訊息、安規認證標章、商標、官方網址、產地。另一個側面有出廠檢驗合格貼紙及產品序號條碼

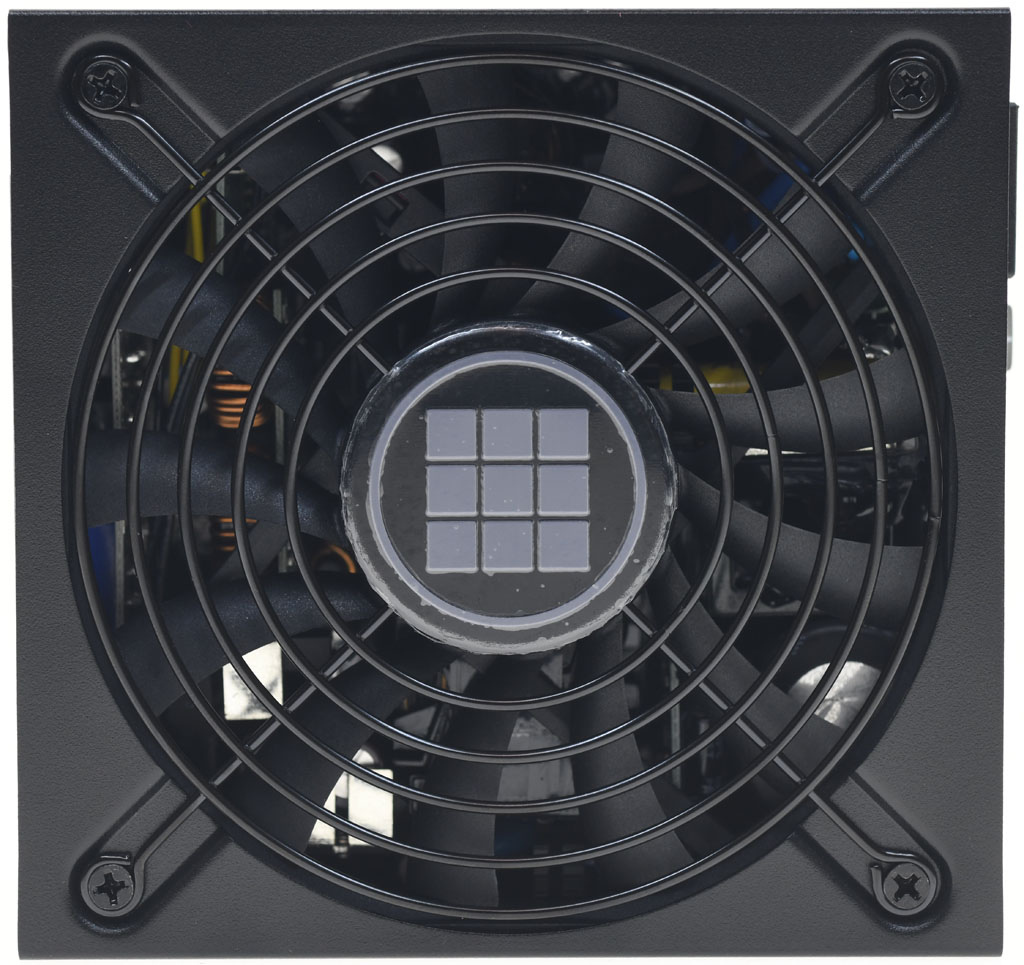

▼由外部安裝的黑色風扇護網，護網中央有商標銘牌

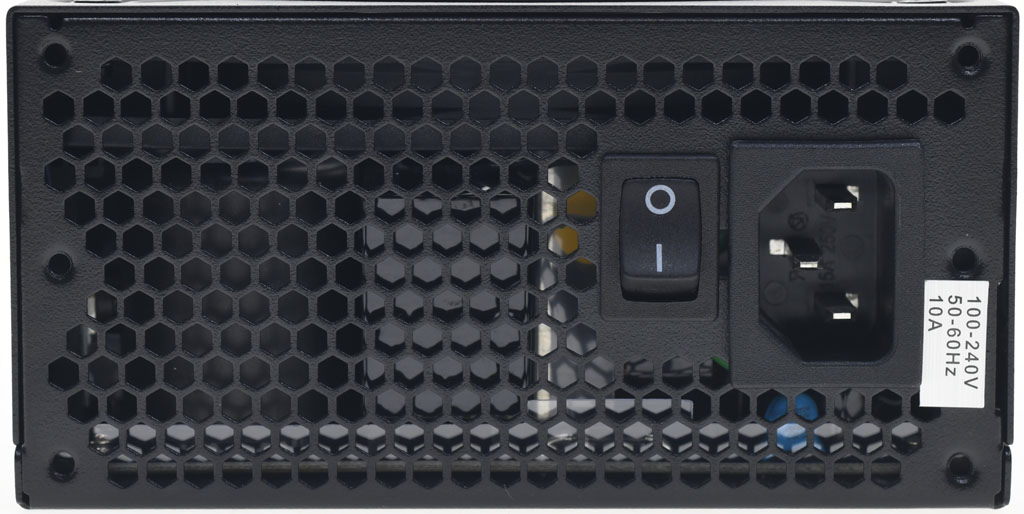

▼後方散熱出風口處有交流輸入插座及電源總開關，輸入插座旁有輸入規格標示貼紙

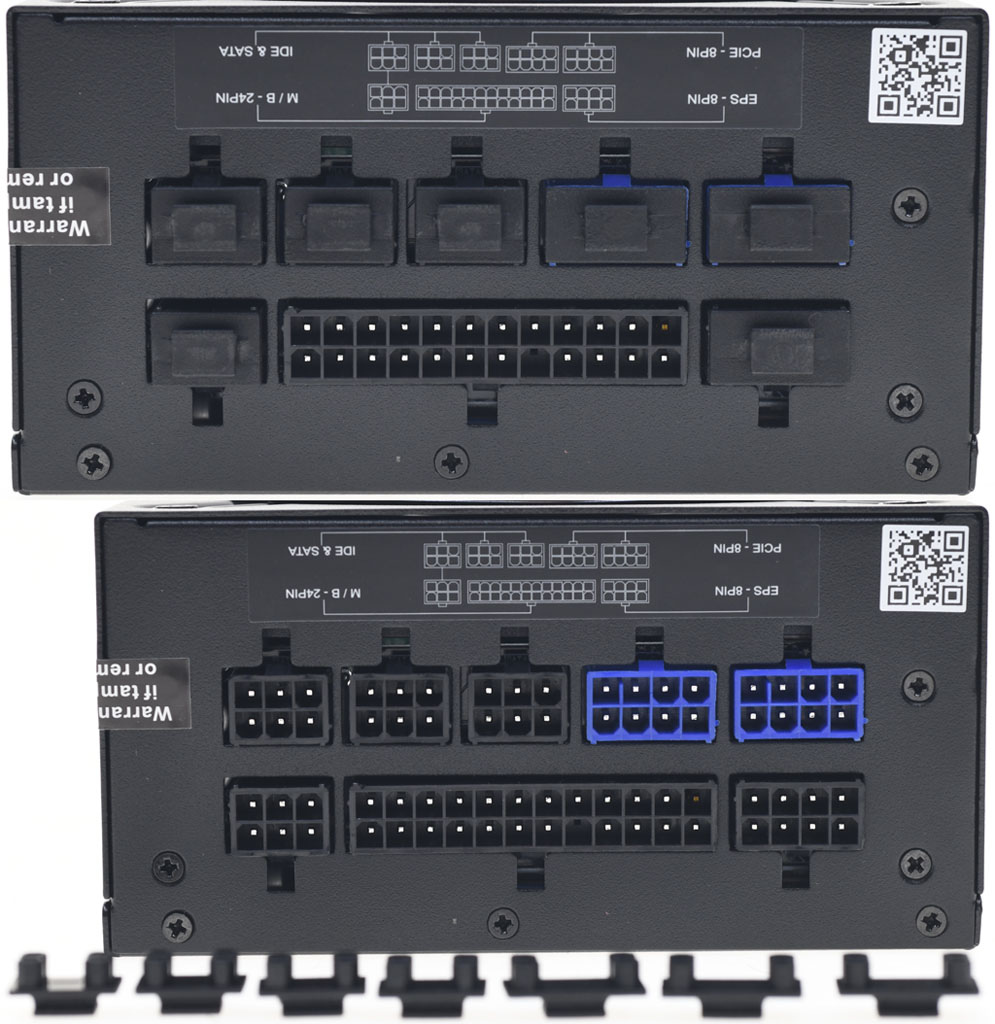

▼模組化線組輸出插座，除ATX20+4P插座外均有附上防塵蓋，插座上方有標示貼紙及QR碼

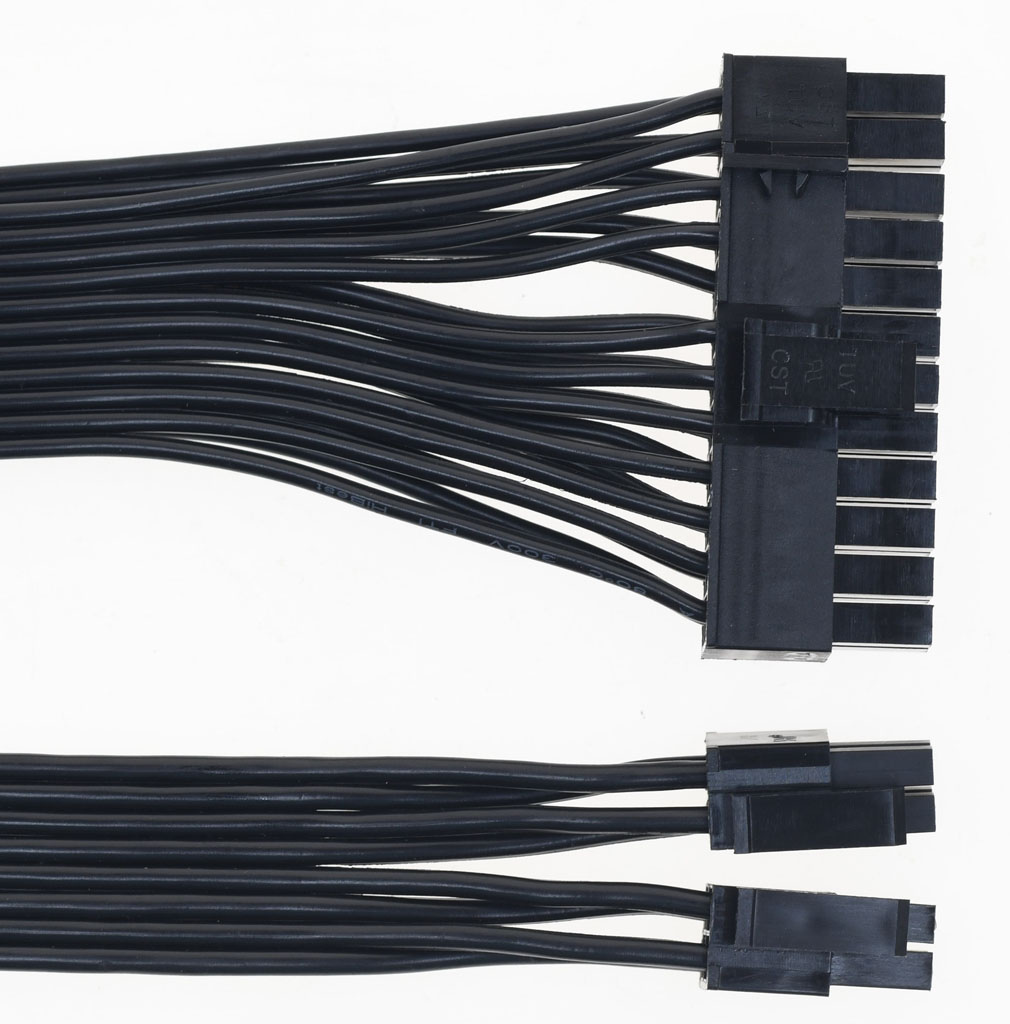

▼一組ATX20+4P黑色帶狀模組化線路，18AWG線材長度為30.5公分；一組ATX12V 4+4P黑色帶狀模組化線路，16AWG線材長度為40公分

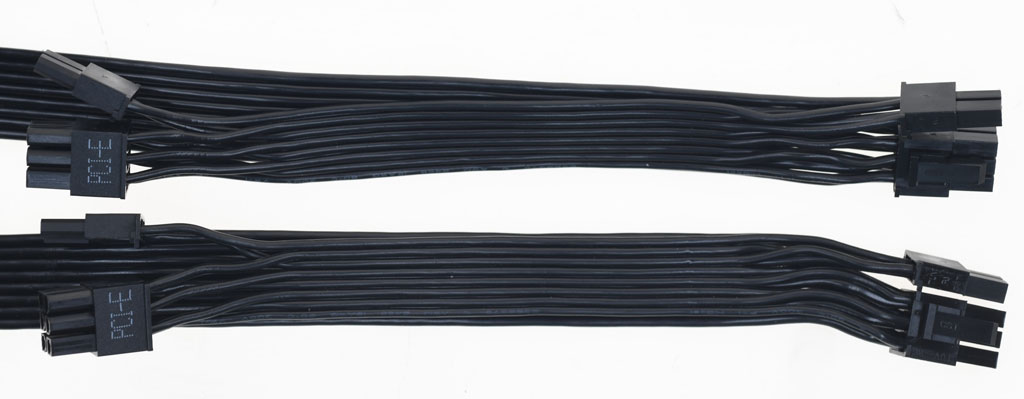

▼兩組顯示卡黑色帶狀模組化線路，提供4個PCIE 6+2P接頭，其中一組至第一個接頭16AWG線路長度為40公分，另一組至第一個接頭16AWG線路長度為55公分，接頭間18AWG線路長度均為15公分

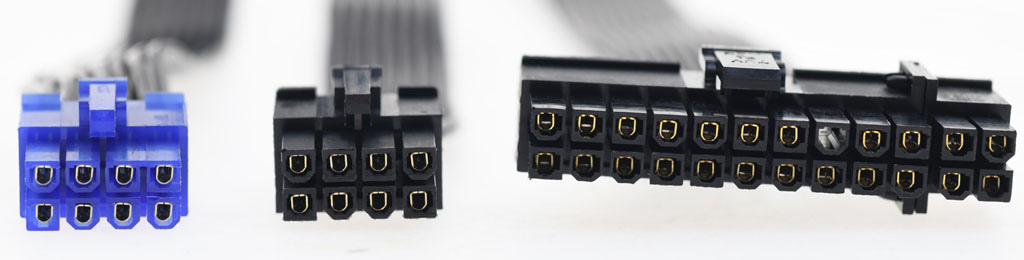

▼主機板、處理器、顯示卡模組化線材兩端接頭的內部導體均採鍍金處理

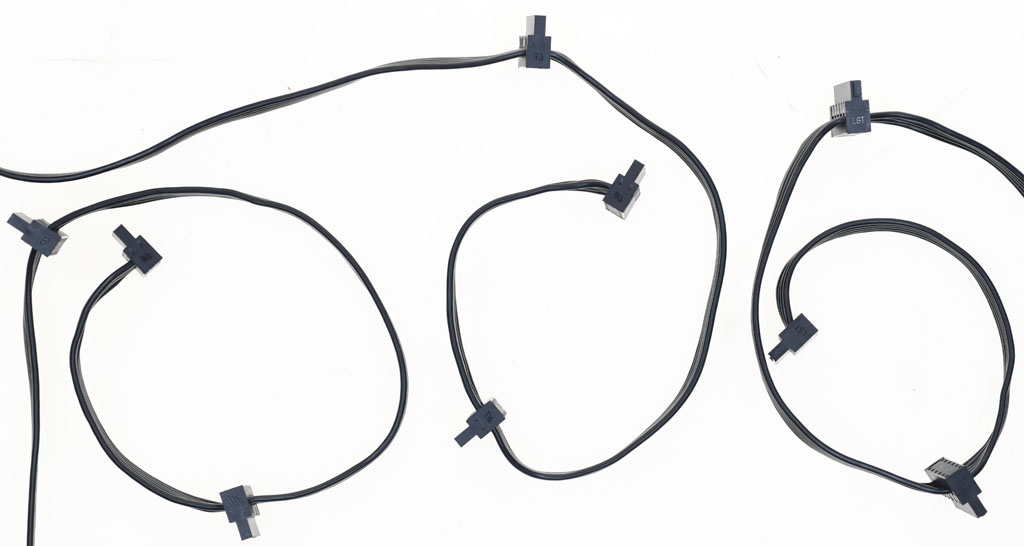

▼三組SATA裝置黑色帶狀模組化線路，提供9個直角SATA接頭，其中兩組至第一個接頭線路長度為30.5公分，第一與第二個接頭間線路長度為20.5公分，第二與第三個接頭間線路長度為10.5公；另一組至第一個接頭線路長度為60公分，接頭間線路長度均為15公分。三組模組化線路均採用18AWG線材

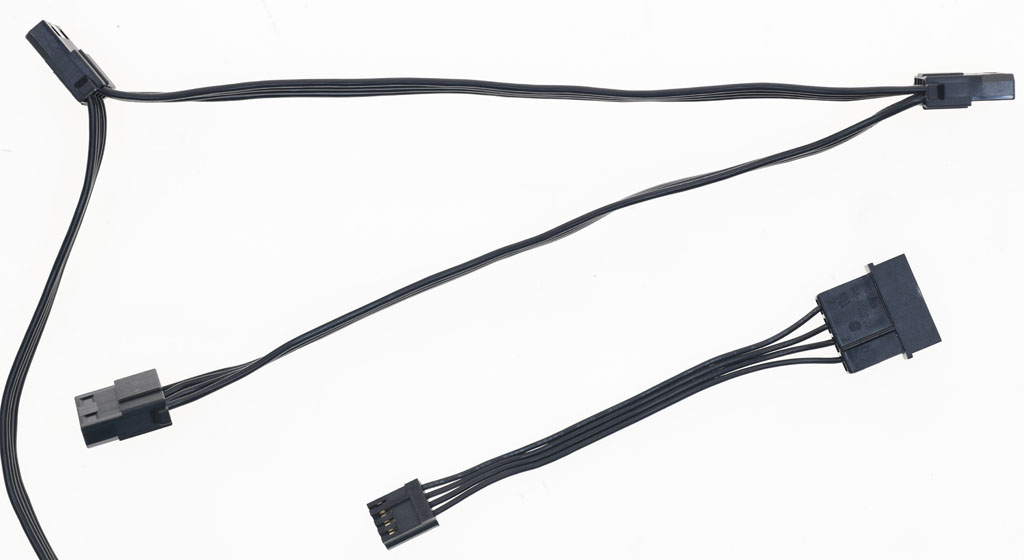

▼一組大4P裝置黑色帶狀模組化線路，提供3個大4P接頭，至第一個接頭長度為30公分，接頭間線路長度均為20公分，採用18AWG線材。提供一組小4P黑色帶狀轉接線，長度為11公分。採用22AWG線材

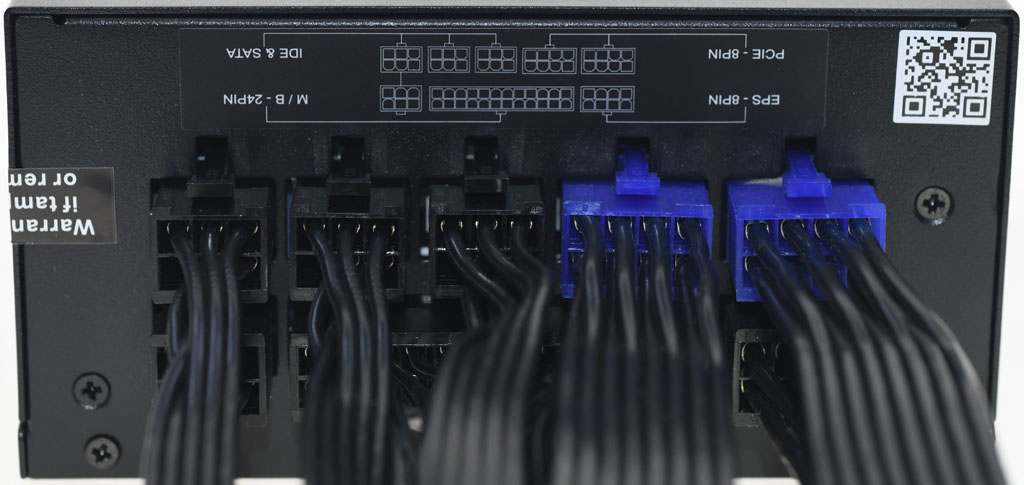

▼將所有模組化線路插上的樣子

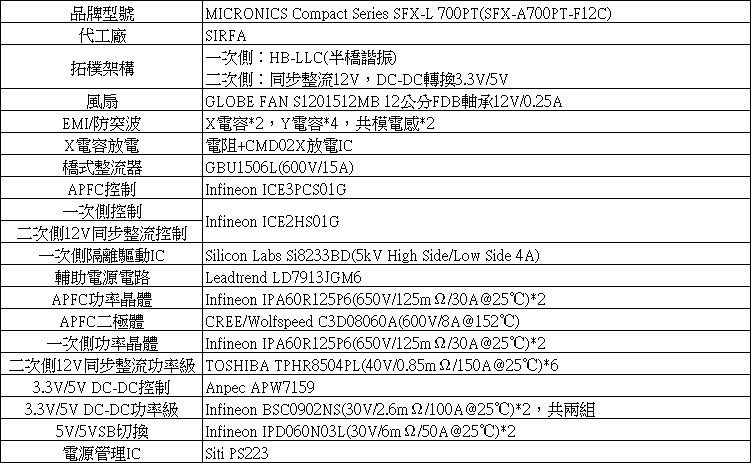

▼MICRONICS SFX-L 700PT內部結構及使用元件說明簡表

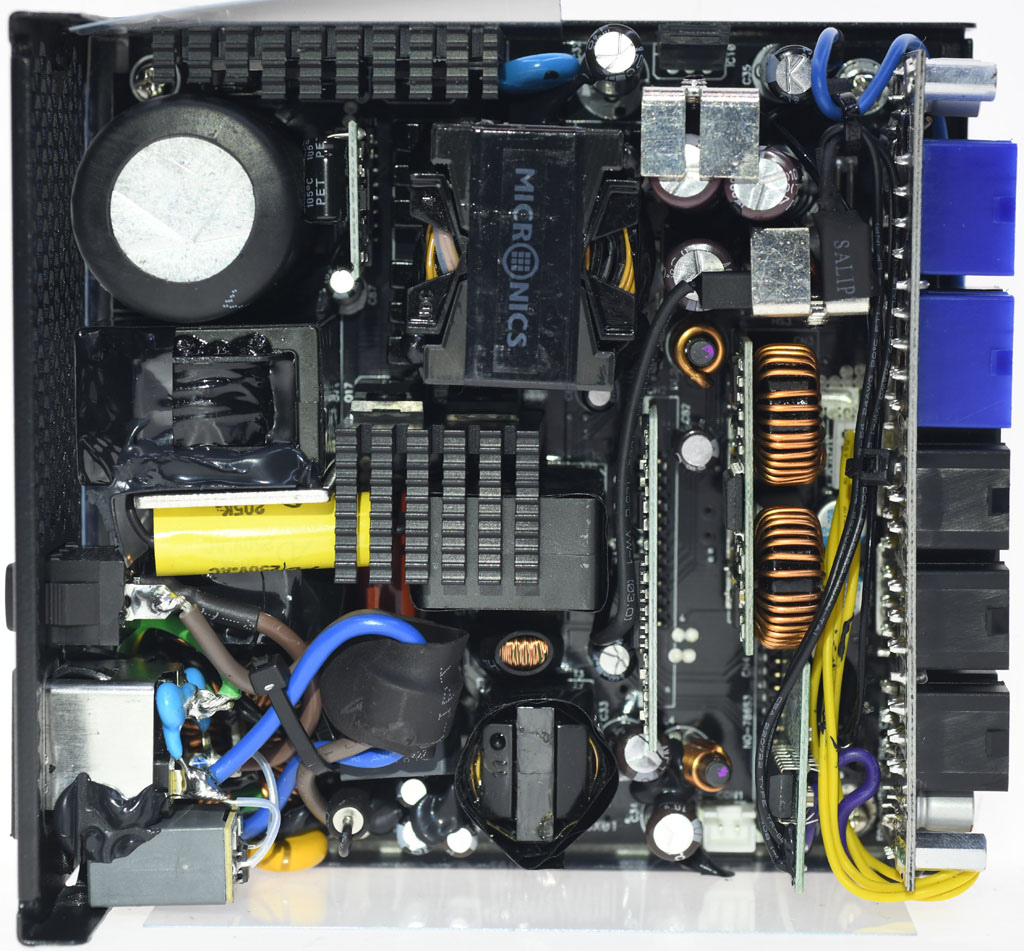

▼內部結構圖，MICRONICS SFX-L 700PT由SIRFA代工，採用高效率電源常見的半橋諧振(HB-LLC)結構，二次側12V同步整流，經DC-DC轉換3.3V/5V

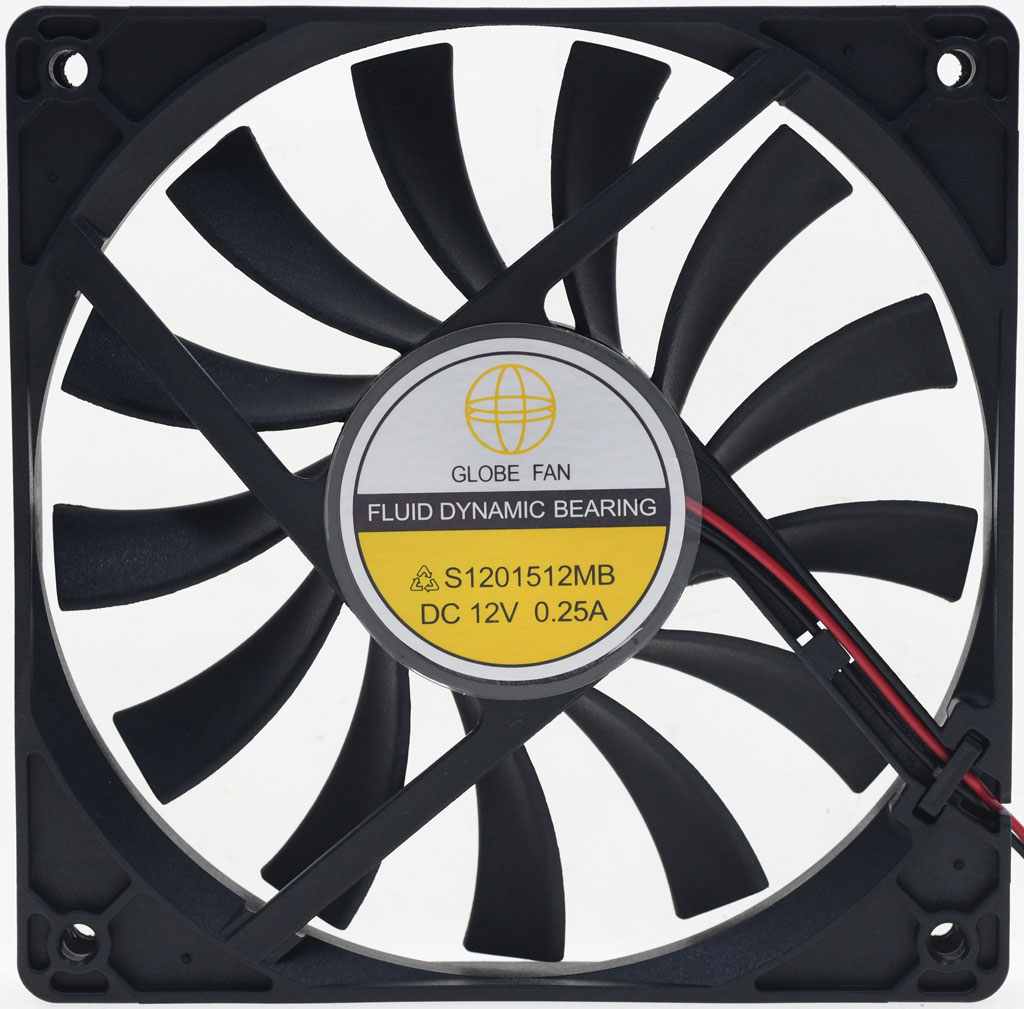

▼使用的風扇為GLOBE FAN S1201512MB 12公分12V/0.25A FDB軸承二線式風扇，未設置氣流導風片

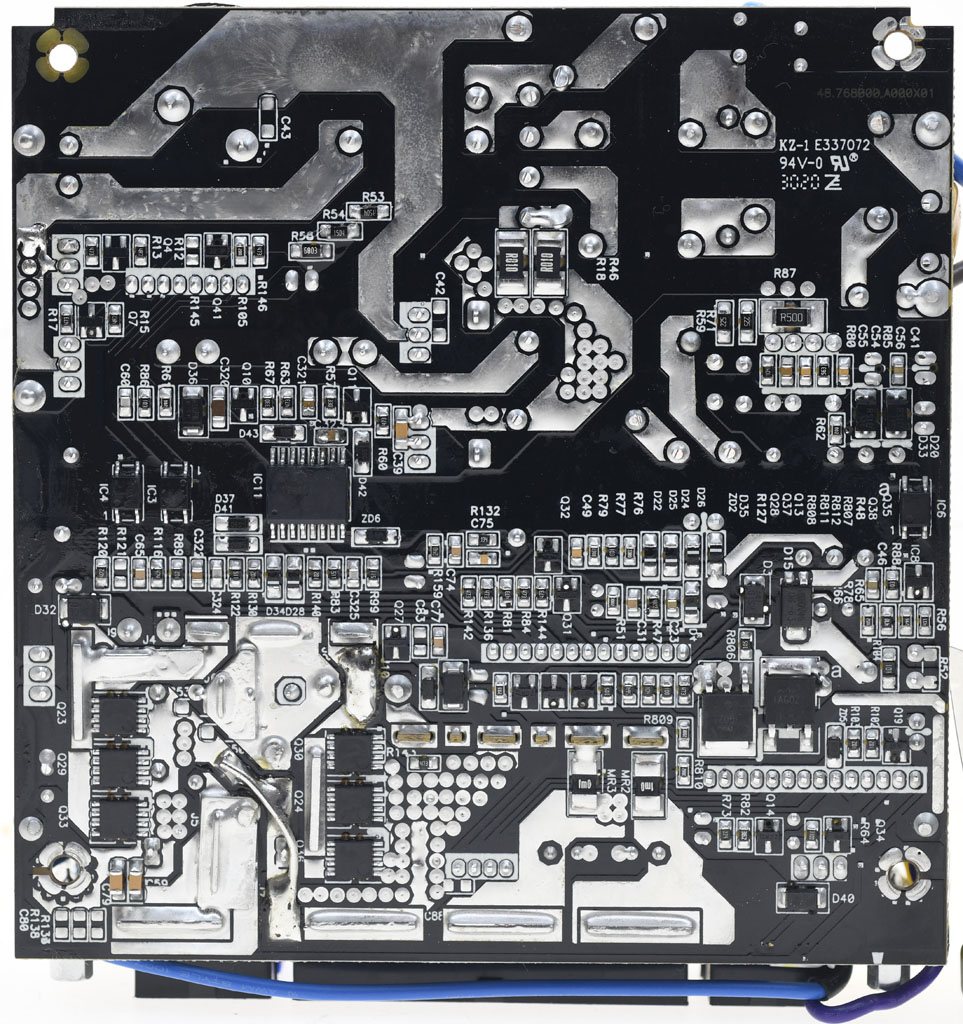

▼電路板背面，焊點整體做工良好，大電流區域有額外敷錫處理

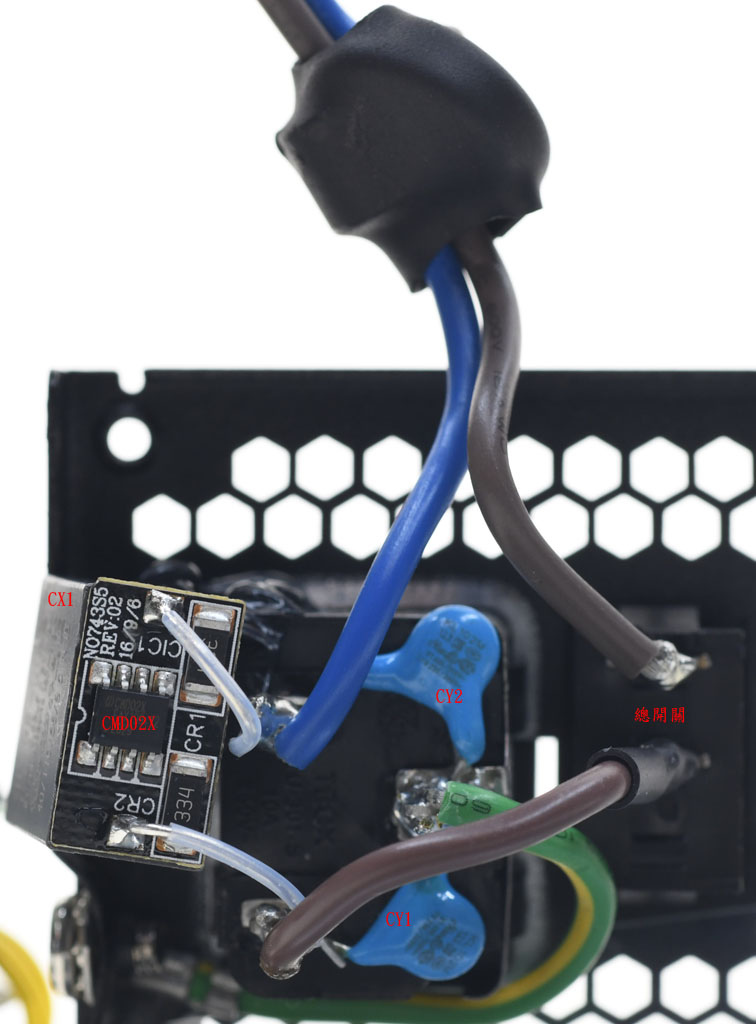

▼交流輸入插座焊點上有1個X電容及2個Y電容，X電容上加裝放電IC CMD02X及隨附電阻，交流電源線的磁芯有包覆套管，電源總開關其中1個焊點有包覆套管，其他處焊點無包覆套管

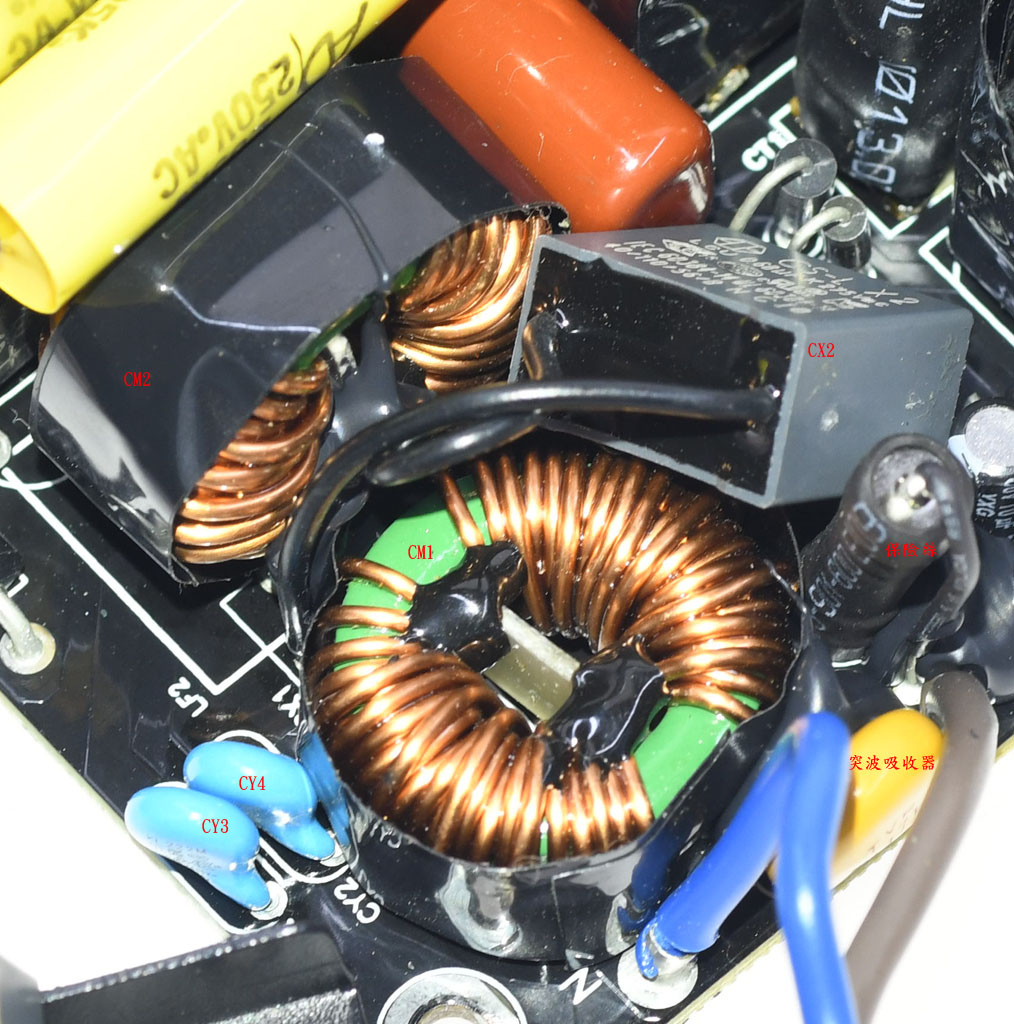

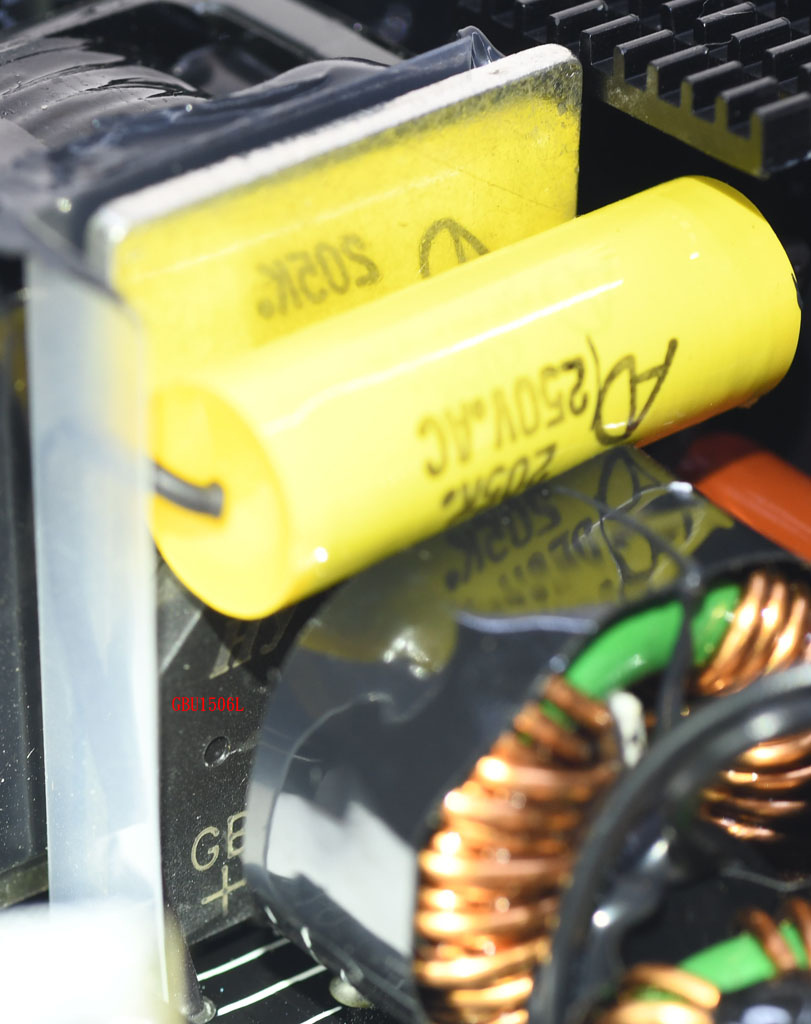

▼主電路板上的EMI濾波電路，有2個共模電感，1個X電容，2個Y電容，共模電感外包覆黑色聚酯薄膜膠帶，直立安裝的保險絲及X電容接腳有包覆套管，橘色的突波吸收器未包覆套管
▼1顆GBU1506L橋式整流器安裝在散熱片上

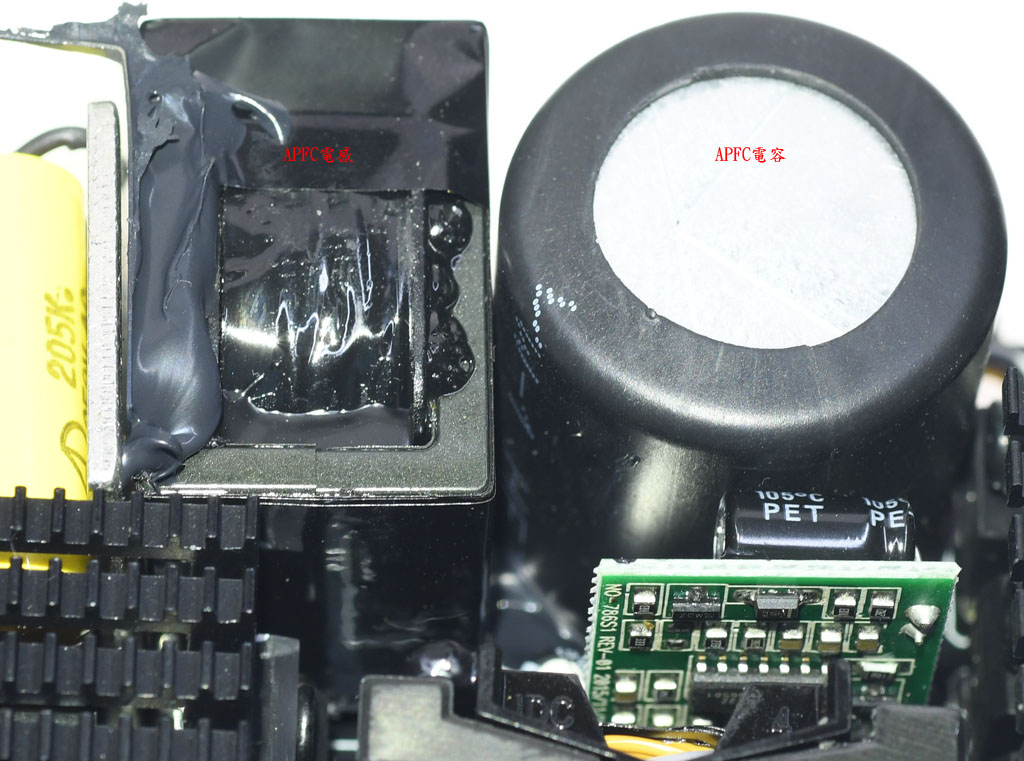

▼左側APFC電感採用方形封閉式磁芯，右側APFC電容外面包覆套管，無法看到品牌/系列/耐壓/容值

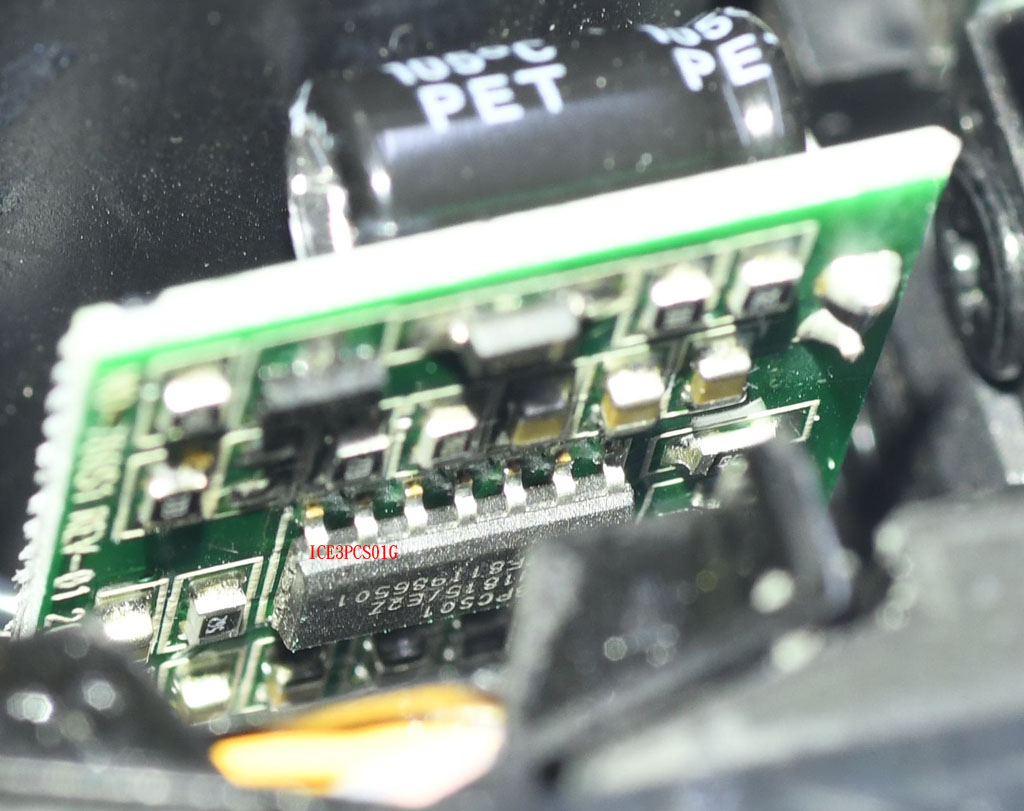

▼一次側APFC電路控制核心為Infineon ICE3PCS01G，設置在APFC電容旁的子板上

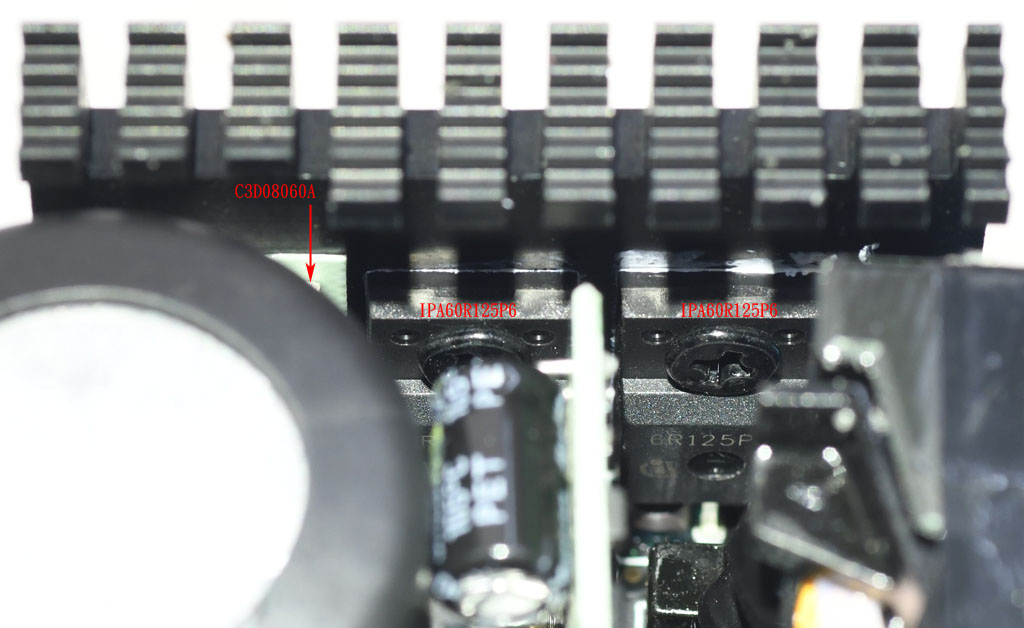

▼安裝在散熱片上的APFC功率元件，使用2顆Infineon IPA60R125P6全絕緣封裝Power MOSFET及1顆CREE/Wolfspeed C3D08060A SiC Schottky Diode

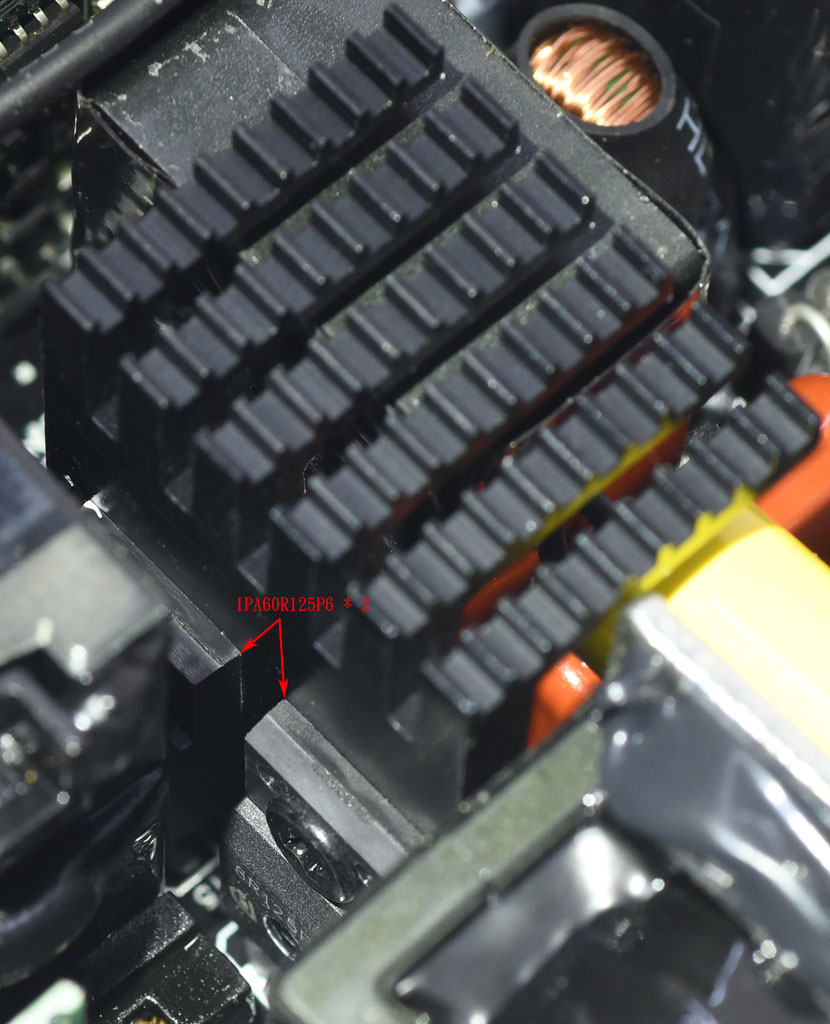

▼一次側半橋諧振(HB-LLC)功率級使用2顆Infineon IPA60R125P6全絕緣封裝Power MOSFET

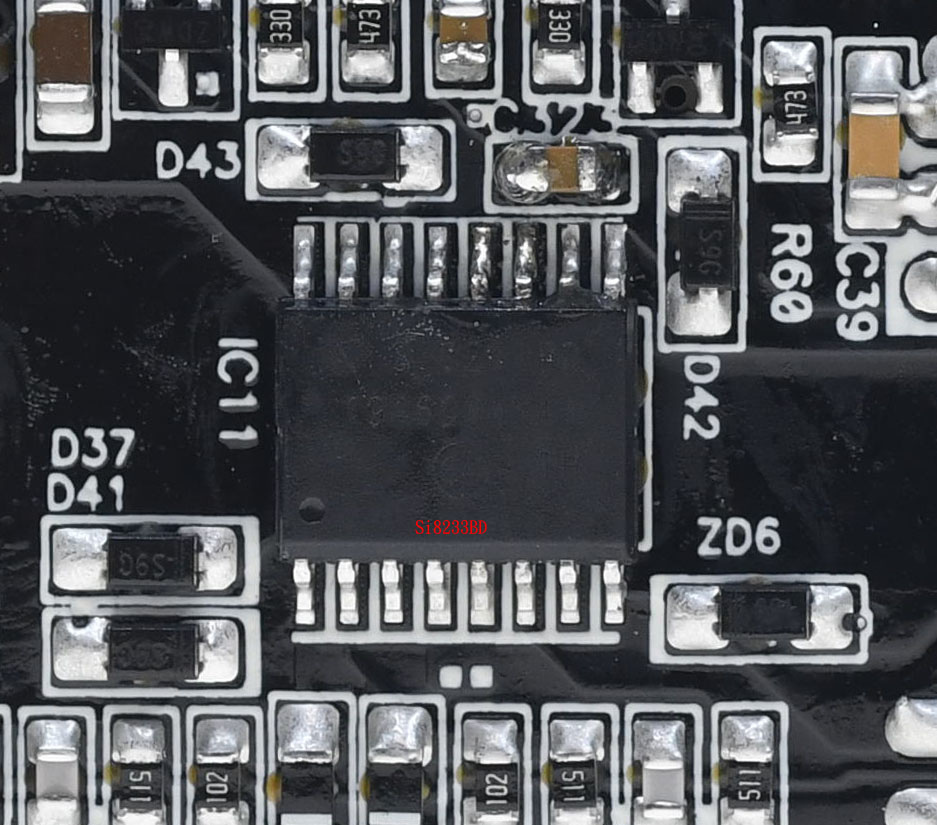

▼一次側區域電路板背面有1顆SILICON LABS Si8233BD高/低端隔離驅動IC，其隔離絕緣耐壓可達到5kV，用來取代隔離驅動變壓器，作為功率級控制器與一次側Power MOSFET之間隔離驅動

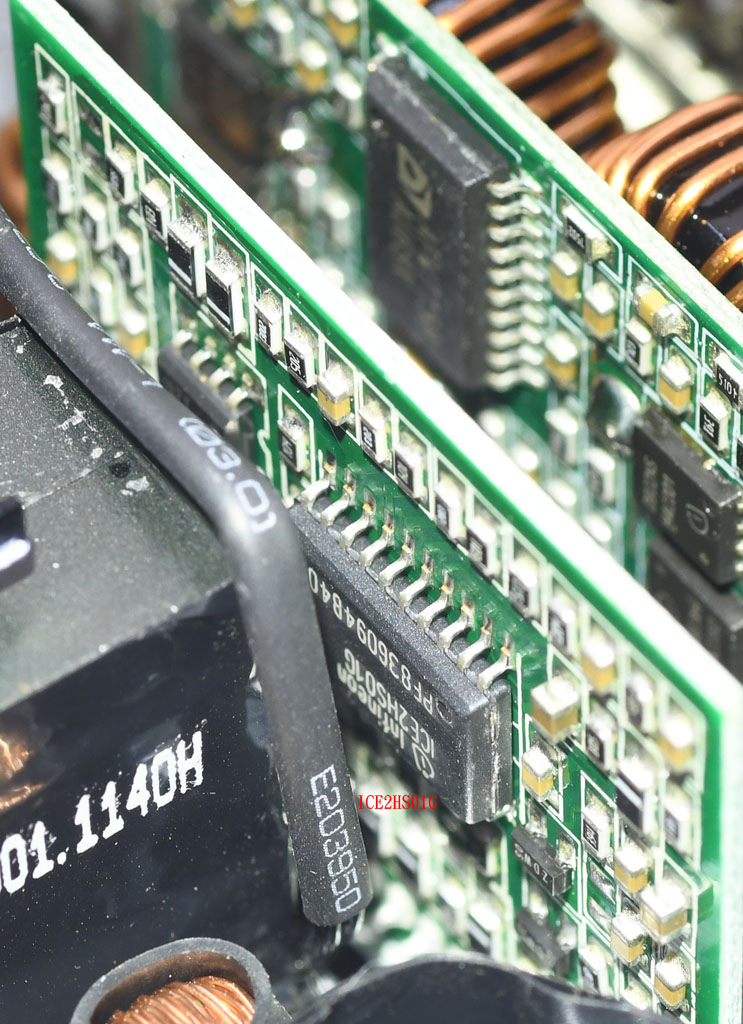

▼一次側LLC諧振槽旁的子板上有負責控制一次側HB-LLC以及二次側12V同步整流的Infineon ICE2HS01G

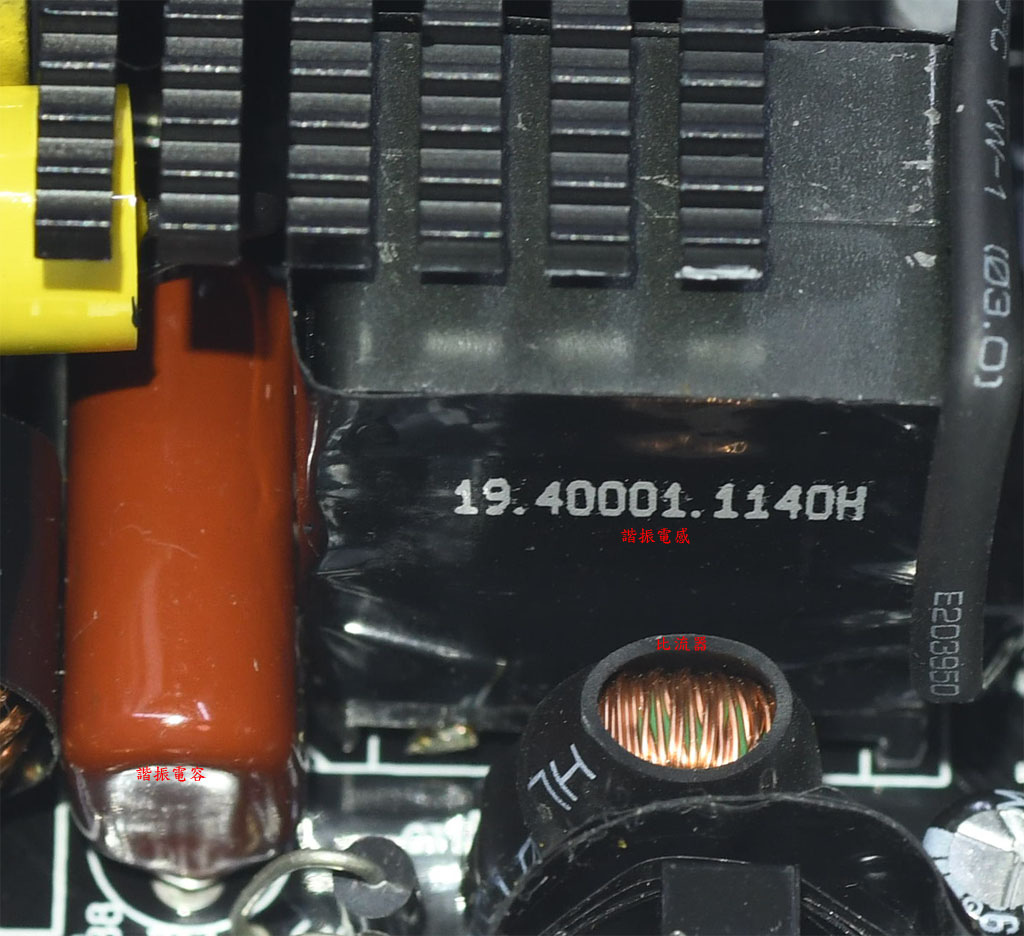

▼1個諧振電感與1個諧振電容組成一次側LLC諧振槽，電感下方為一次側電流偵測用比流器

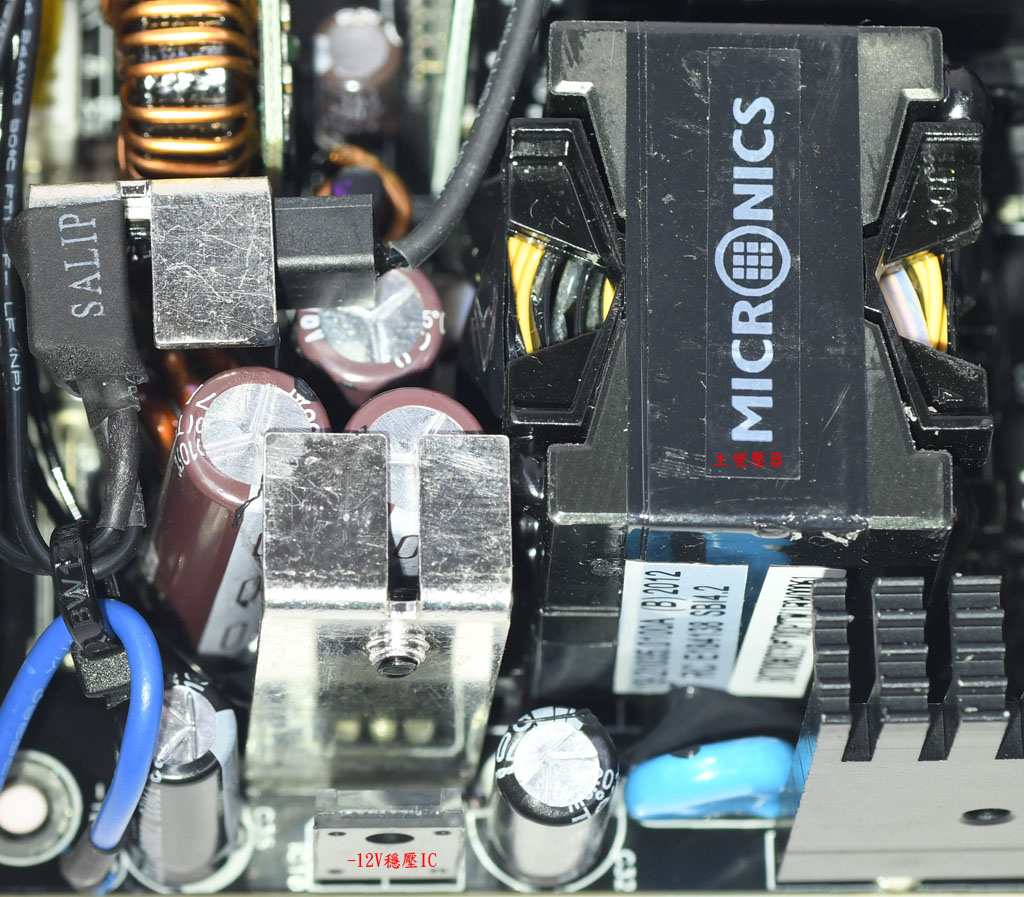

▼右側為12V功率級主變壓器，左側為電路板背面二次側同步整流功率元件用金屬散熱片，2個金屬散熱片上都裝了熱敏電阻，除提供風扇溫控使用外，也可在散熱片溫度過高時停止電源的運作，避免過熱損壞。金屬散熱片之間有12V濾波用電解電容及電感，最下方的三端子穩壓IC負責提供-12V輸出

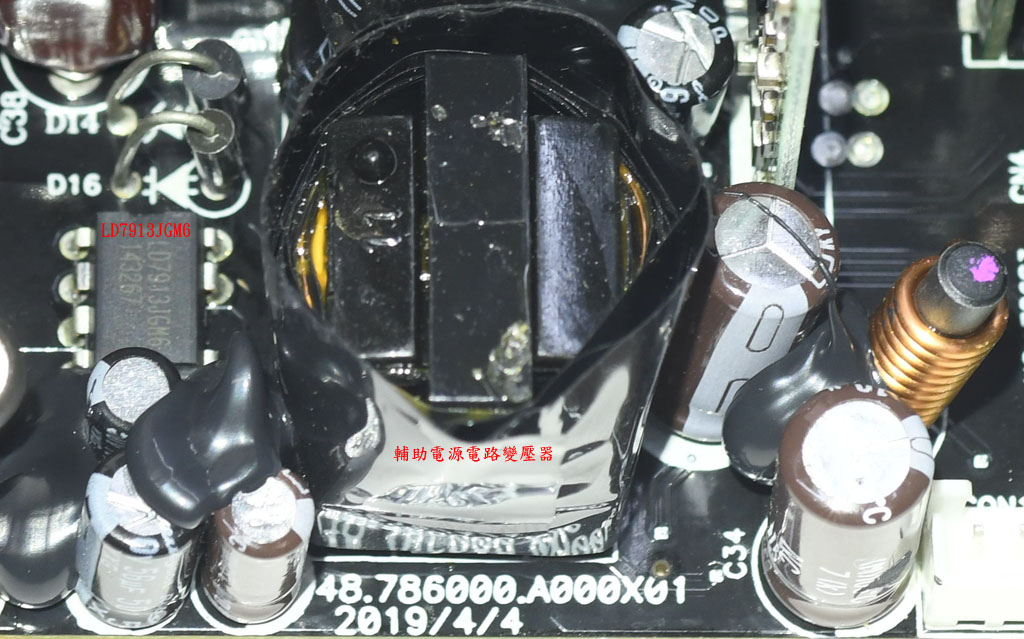

▼輔助電源電路一次側整合式電源IC為Leadtrend LD7913JGM6整合式電源IC，輔助電源電路變壓器外包覆黑色聚酯薄膜膠帶

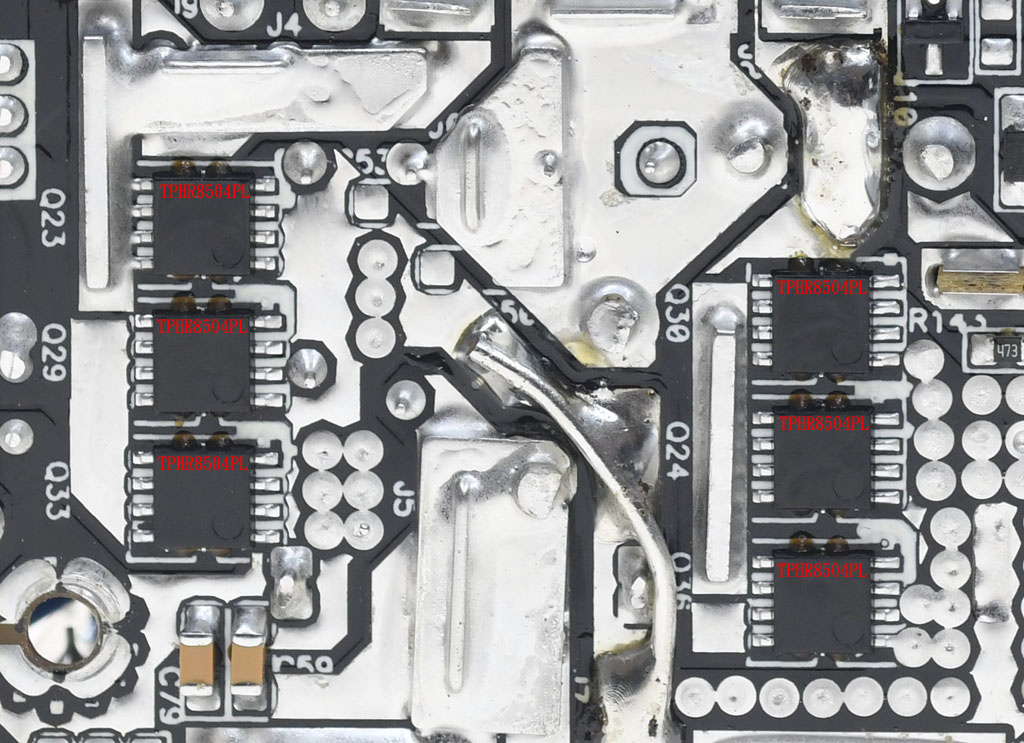

▼位於主電路板背面的12V功率級二次側，採用6顆TOSHIBA TPHR8504PL MOSFET組成全波同步整流電路，12V與GND大電流路徑上透過敷錫及增加金屬板/金屬條的方式來增強載流能力及協助散熱，MOSFET旁邊長方形焊點也可將熱量傳導至電路板正面金屬散熱片

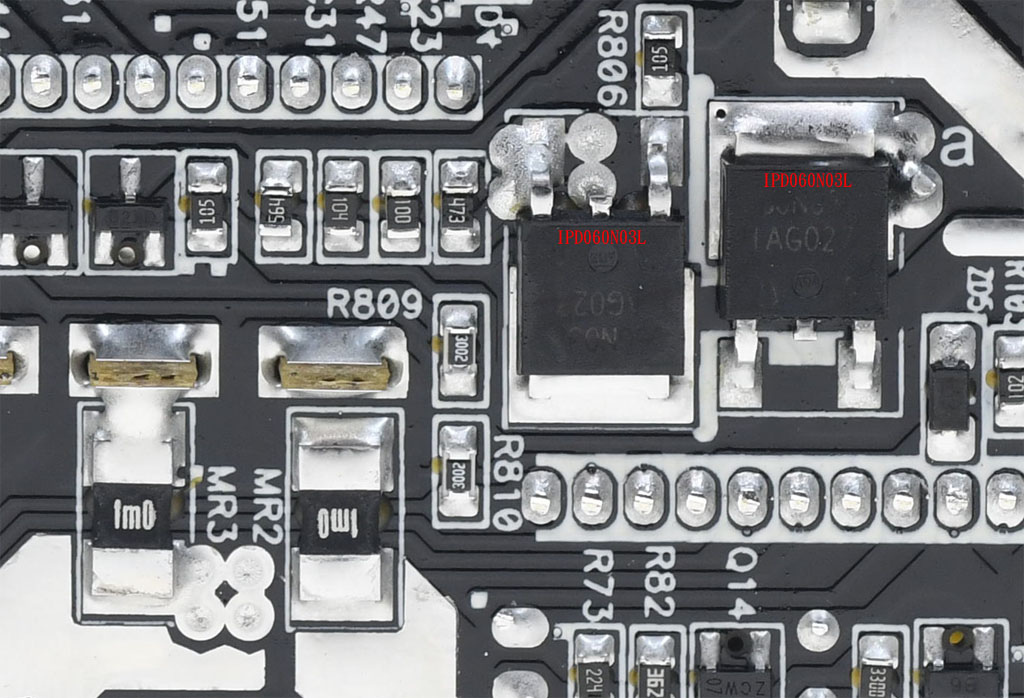

▼5VSB電路輸出端設置兩顆Infineon IPD060N03L MOSFET，當電源啟動後會將5VSB供電由輔助電源電路切換至DC-DC的5V輸出，以降低輔助電源電路的電力消耗，提高整體轉換效率。左下為3.3V/5V輸出電流偵測用分流器

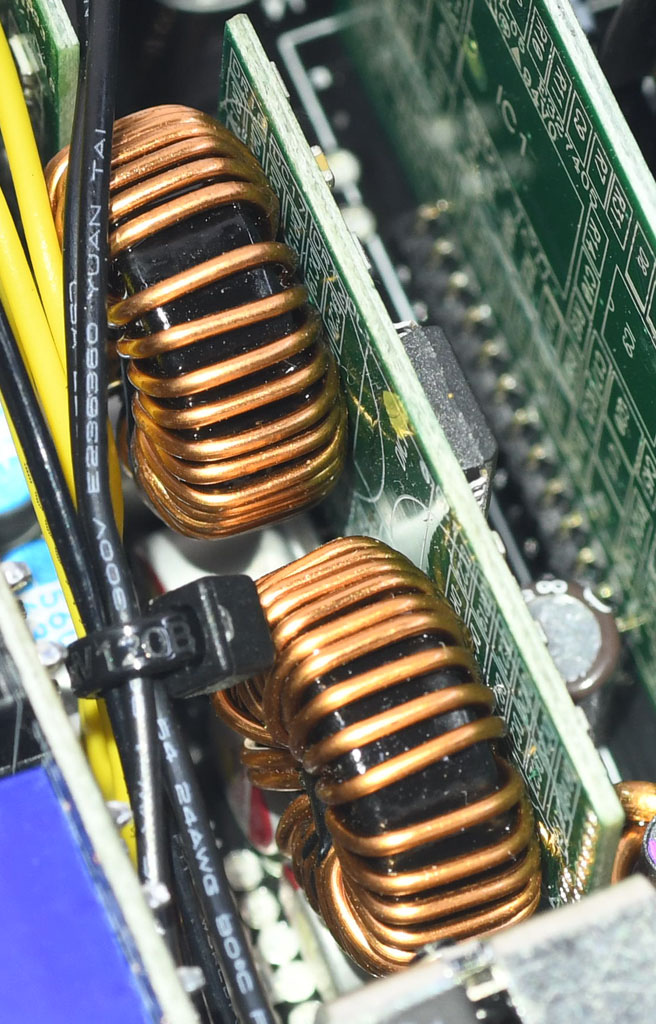

▼DC-DC電路子板負責將12V轉換成3.3V/5V輸出，正面有2個環狀電感，環狀電感下方有輸入/輸出用固態電容

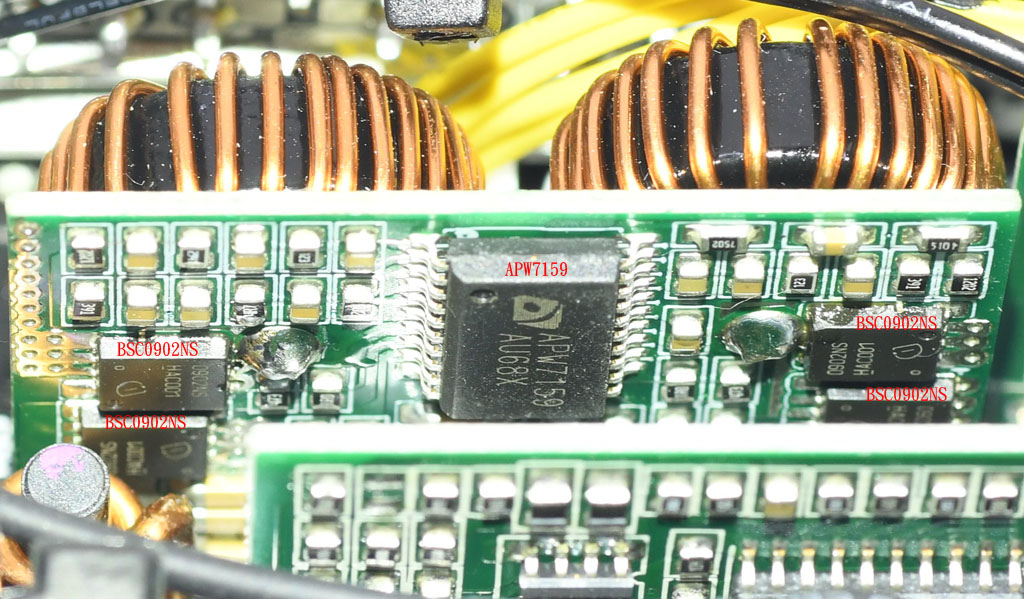

▼DC-DC電路子板背面，上方為Anpec APW7159雙通道同步降壓控制器，2組功率級(3.3V/5V各1組)位於左/右側，每組採用2顆Infineon BSC0902NS MOSFET，為1HS+1LS配置

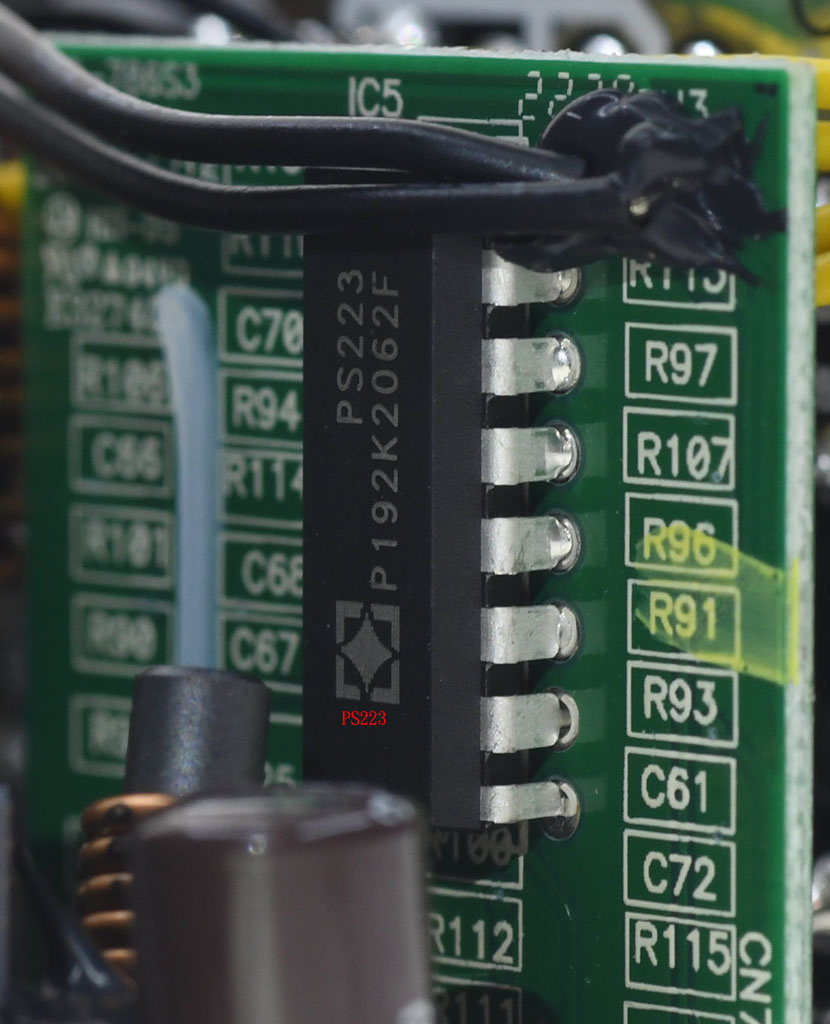

▼二次側電源管理電路子板，使用Siti PS223電源管理IC，負責監控輸出電壓/電流、接受PS-ON信號控制及產生Power Good信號
▼模組化輸出插座板背面敷錫增加載流能力，未加上絕緣隔板

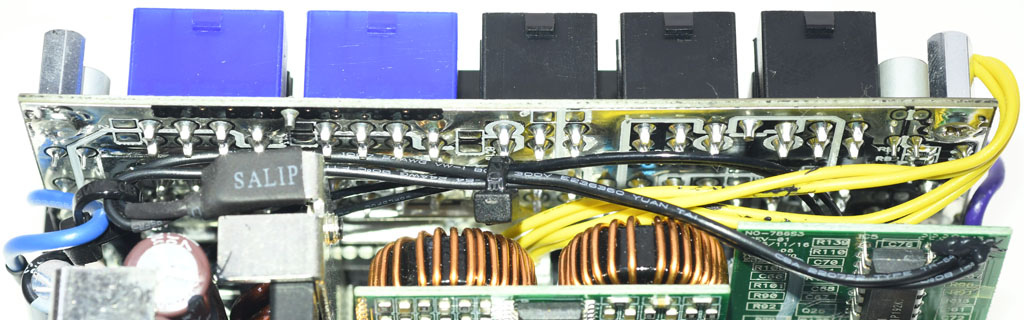

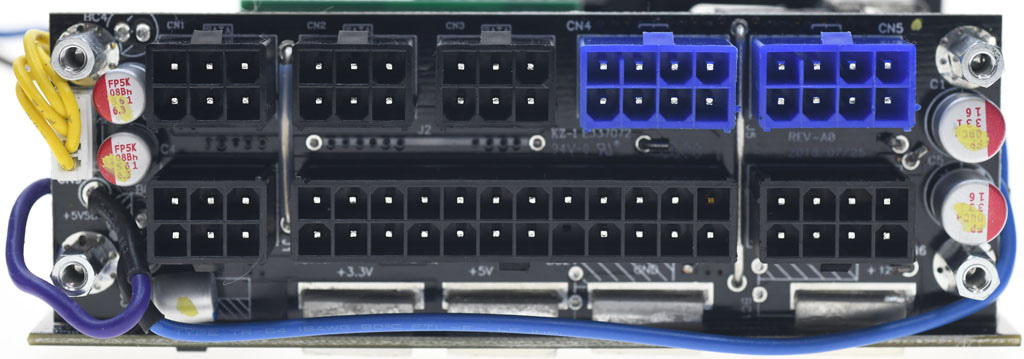

▼模組化輸出插座板正面安置4顆Nichicon固態電容，加強輸出濾波效果，下方3.3V/5V/12V/GND接點使用金屬片與主電路板連接，5VSB/-12V/PS-ON/Power Good/Remote sense等則透過接線方式連接
接下來就是上機測試
測試文閱讀方式請參照此篇：電源測試文閱讀小指南

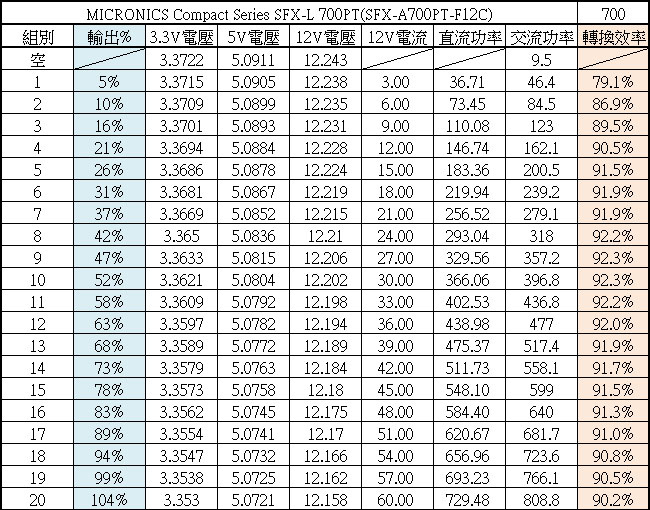

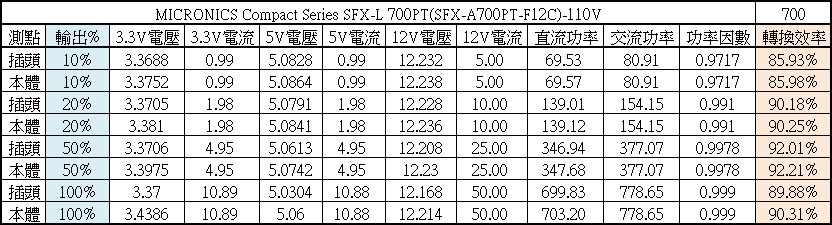

▼MICRONICS SFX-L 700PT 700W於20%/50%/100%下效率分別為90.18%/92.01%/89.88%，符合80PLUS白金認證要求20%輸出90%效率、50%輸出92%效率、100%輸出89%效率
從電源本體及線組插頭處測試的電壓差異，會對效率產生0.05%至0.43%的影響

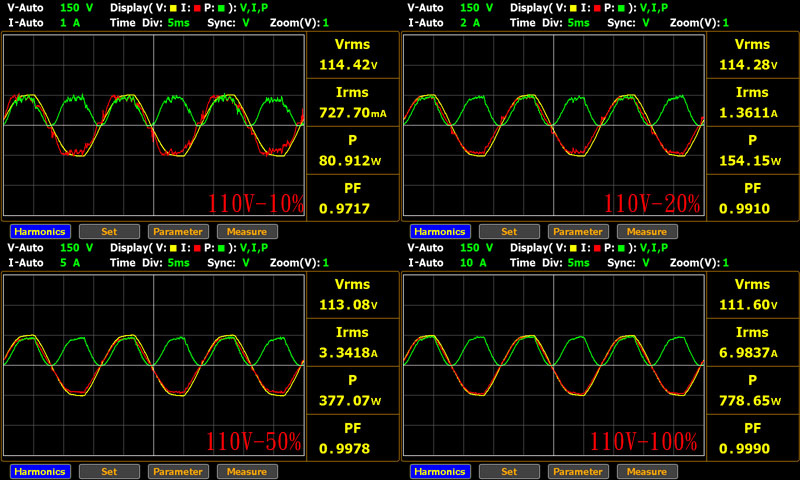

▼MICRONICS SFX-L 700PT 700W於10%、20%、50%、100%交流輸入波形(黃色-電壓，紅色-電流，綠色-功率)。50%輸出下功率因數為0.9978，符合80PLUS白金認證要求50%輸出下功率因數需大於0.95的要求

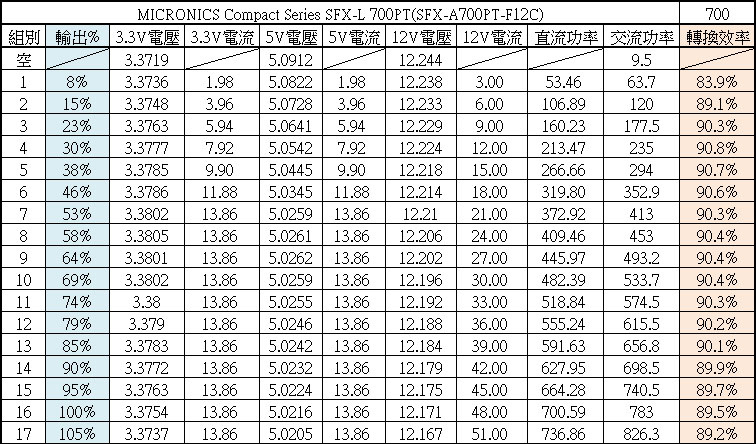

▼進行綜合輸出負載測試，輸出53%時3.3V/5V達到電源供應器標示最大總和功率120W，所以3.3V/5V電流達14A以後就不再往上加，3.3V/5V/12V電壓記錄如下表

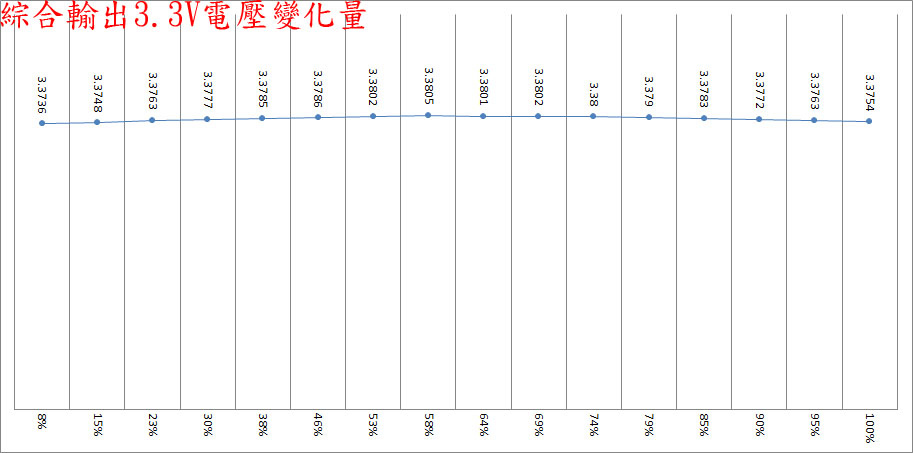

▼綜合輸出8%至100%之間3.3V輸出電壓最高與最低點差異為6.9mV

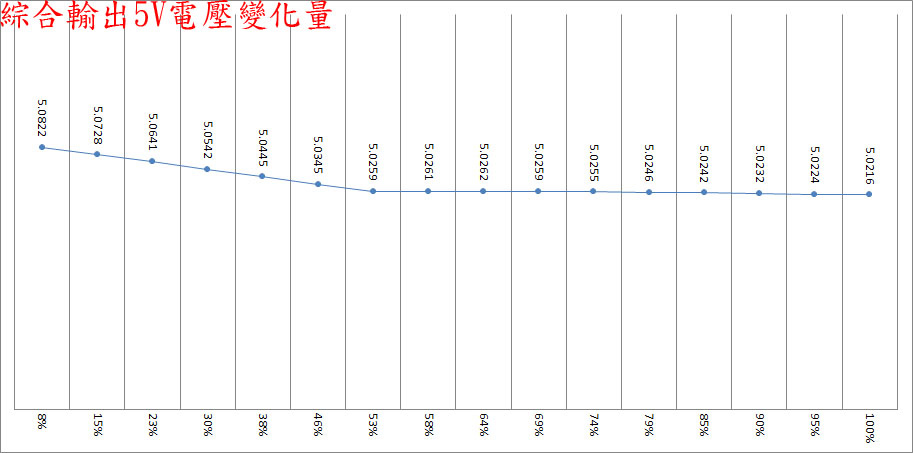

▼綜合輸出8%至100%之間5V輸出電壓最高與最低點差異為60.6mV

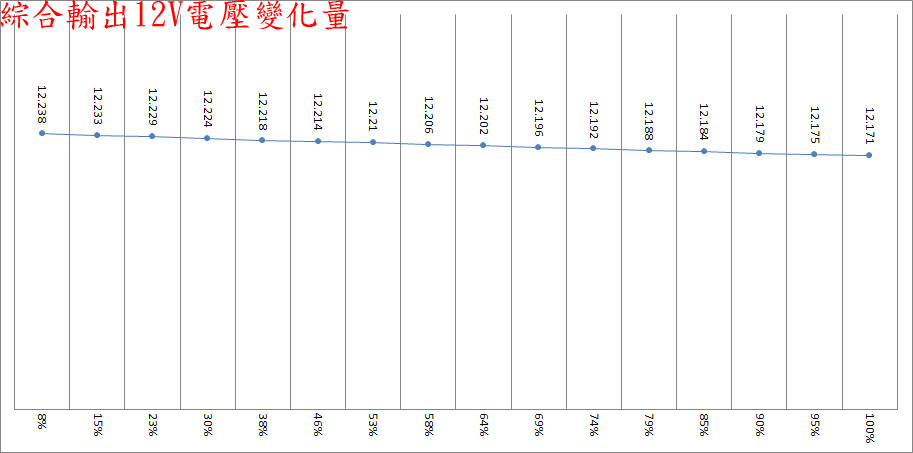

▼綜合輸出8%至100%之間12V輸出電壓最高與最低點差異為67mV

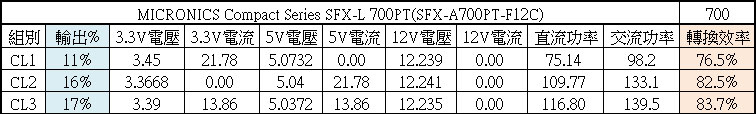

▼偏載測試，這時12V維持空載，分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化，並無出現超出±5%範圍情形(3.3V：3.135V-3.465V，5V：4.75V-5.25V，12V：11.4V-12.6V)
▼進行12V輸出負載測試，這時3.3V/5V維持空載，3.3V/5V/12V電壓記錄如下表

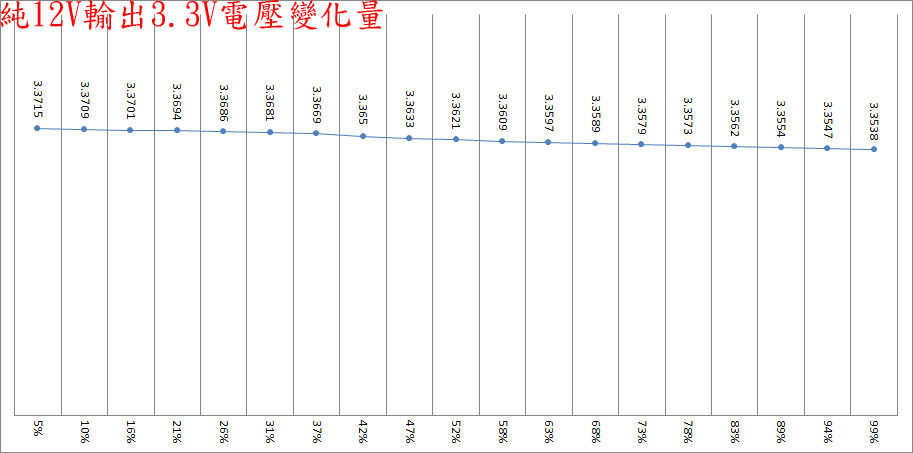

▼純12V輸出5%至99%之間3.3V輸出電壓最高與最低點差異為17.7mV

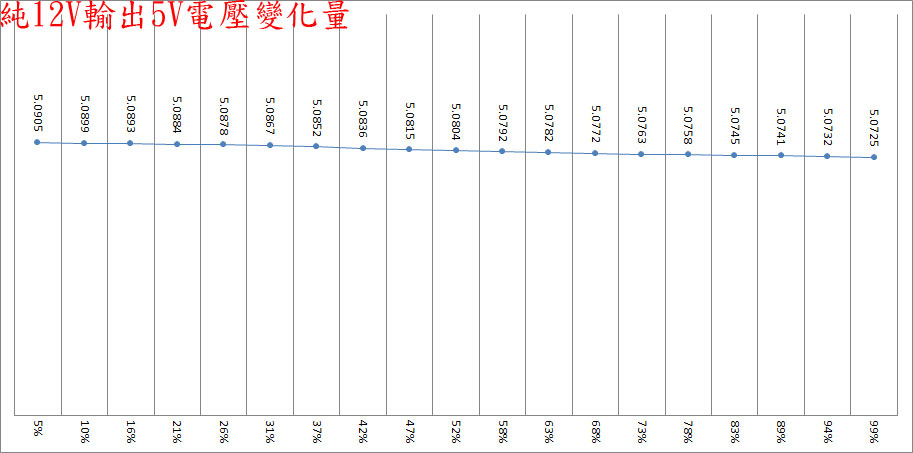

▼純12V輸出5%至99%之間5V輸出電壓最高與最低點差異為18mV

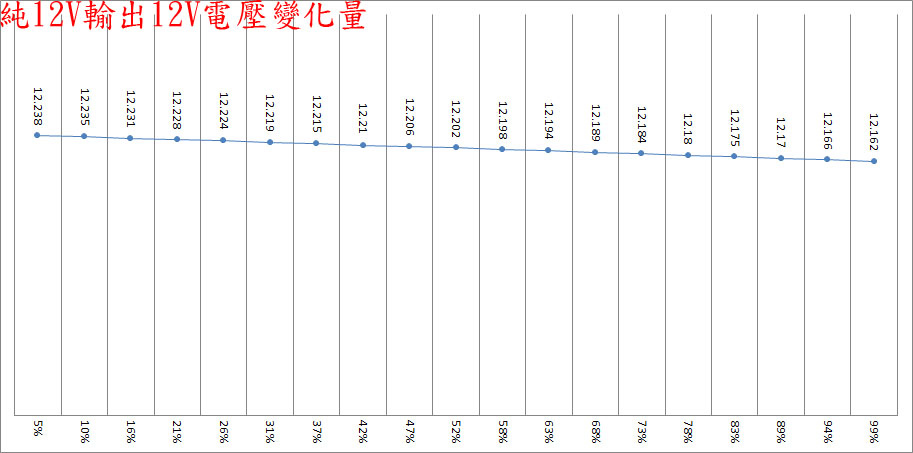

▼純12V輸出5%至99%之間12V輸出電壓最高與最低點差異為76mV

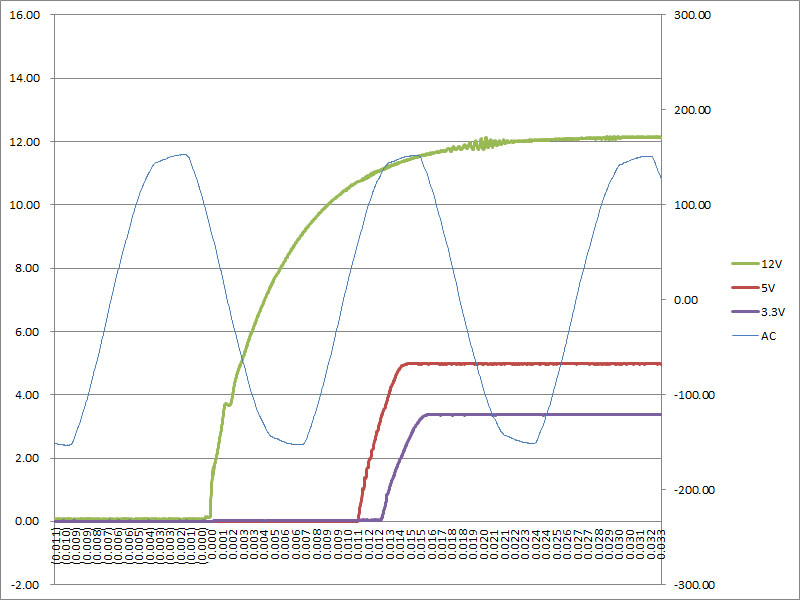

▼電源PS-ON信號啟動後直接3.3V/14A、5V/14A、12V/48A滿載輸出下各電壓上升時間圖，從12V開始上升處當成起點(0.000s)時，12V上升時間為27ms，5V與3.3V上升時間為3ms

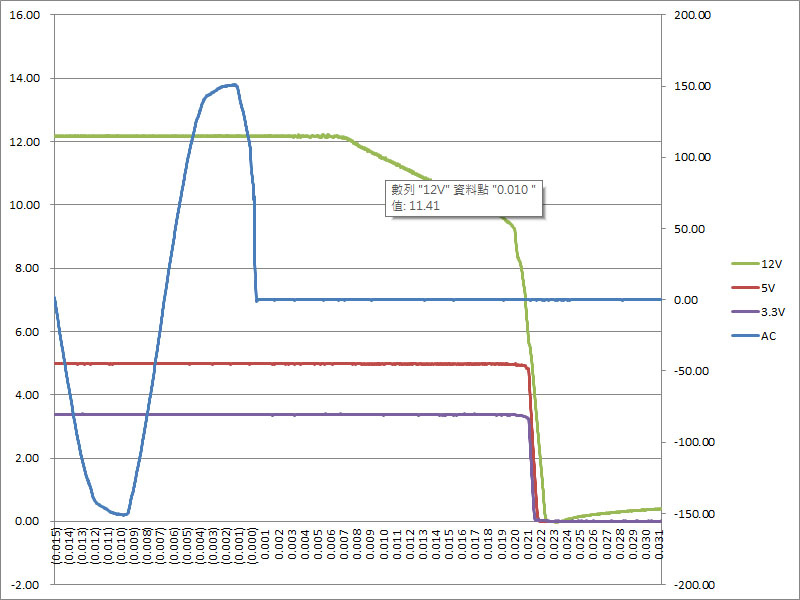

▼3.3V/14A、5V/14A、12V/48A滿載輸出下斷電的Hold-up time時序圖，從交流中斷處當成起點(0.000s)時，12V於7ms開始壓降，10ms降至11.4V(圖片中資料點標籤)，低於Intel制定Hold-up time需高於16ms的要求
以下波形圖，CH1黃色波型為動態負載電流變化波型，CH2藍色波形為12V電壓波型，CH3紫色波型為5V電壓波型，CH4綠色波型為3.3V電壓波型

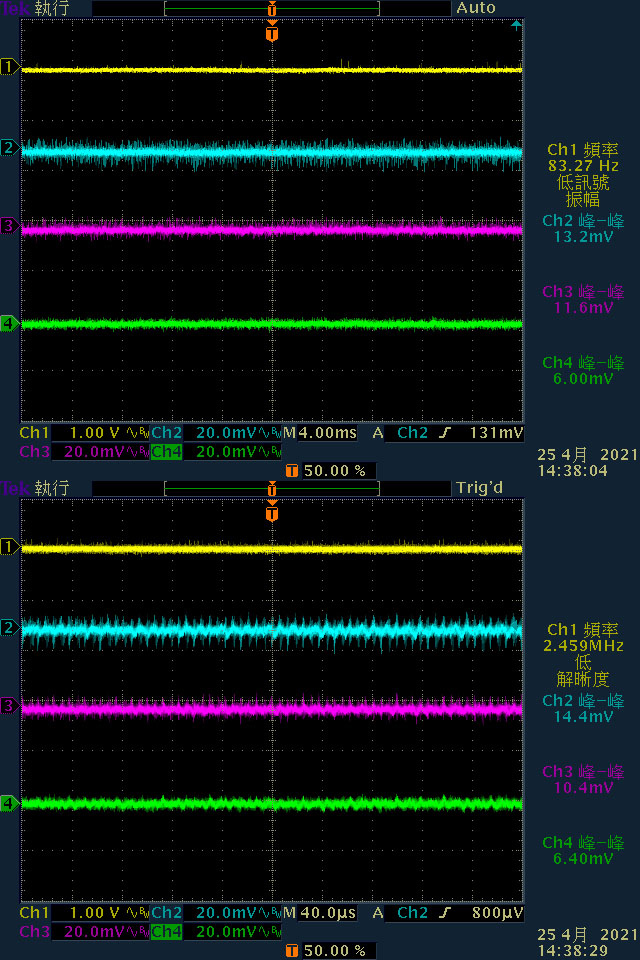

▼當輸出無負載時，12V有小幅漣波，5V/3.3V無明顯漣波

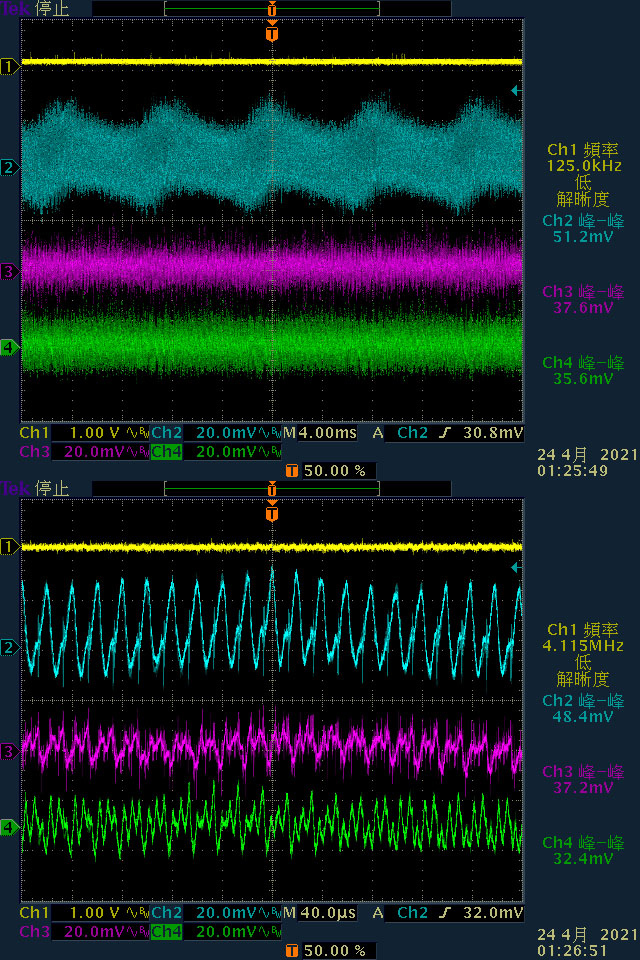

▼於3.3V/14A、5V/14A、12V/48A靜態負載輸出下，12V/5V/3.3V各路低頻漣波分別為51.2mV/37.6mV/35.6mV，高頻漣波分別為48.4mV/37.2mV/32.4mV

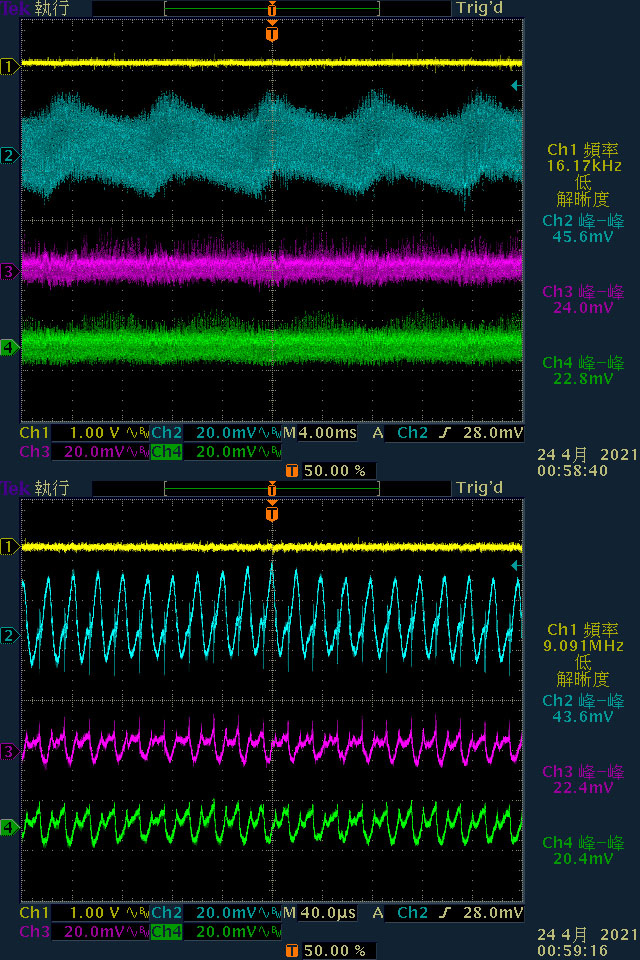

▼於12V/57A靜態負載輸出下，12V/5V/3.3V各路低頻漣波分別為45.6mV/24mV/22.8mV，高頻漣波分別為43.6mV/22.4mV/20.4mV

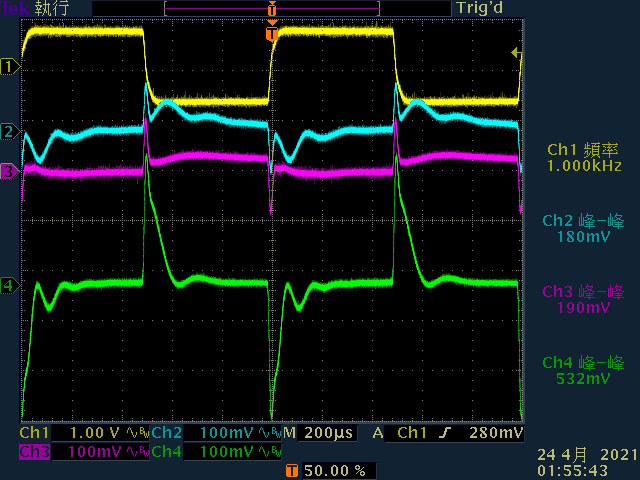

▼3.3V啟動動態負載，變動範圍5A至15A，維持時間500微秒，最大變動幅度532mV，同時造成5V產生190mV、12V產生180mV的變動

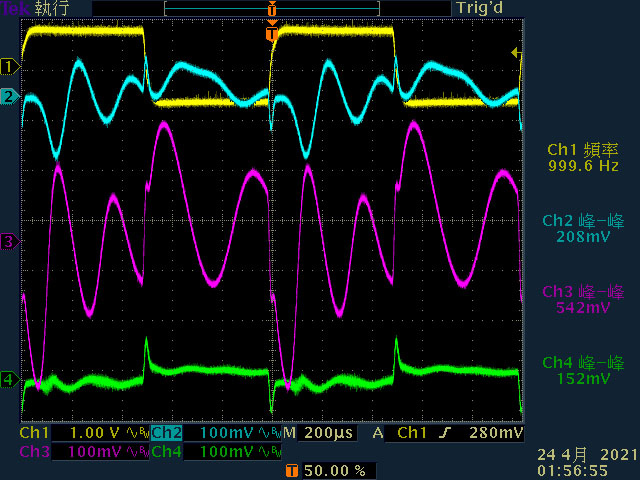

▼5V啟動動態負載，變動範圍5A至15A，維持時間500微秒，最大變動幅度為542mV，同時造成3.3V產生152mV、12V產生208mV的變動

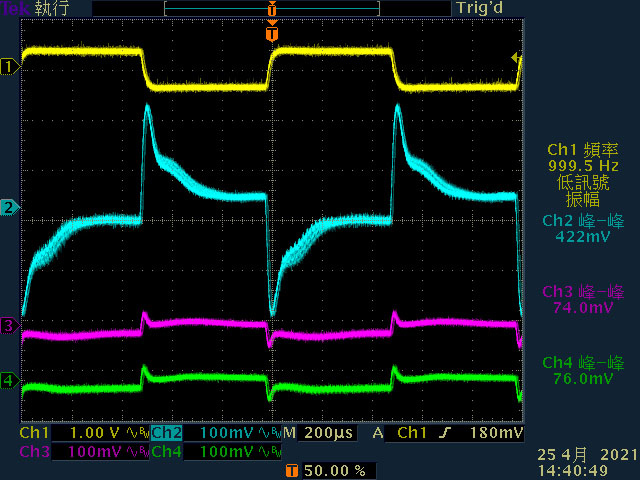

▼12V啟動動態負載，變動範圍5A至25A，維持時間500微秒，最大變動幅度為422mV，同時造成3.3V產生76mV、5V產生74mV的變動

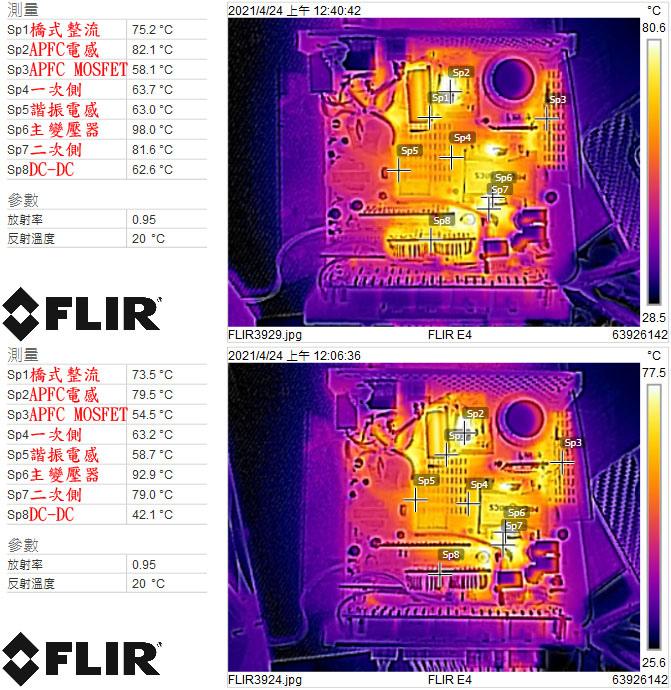

▼上圖為綜合輸出100%電源供應器內部紅外線熱影像，溫度由高而低排列分別是主變壓器98℃，APFC電感82.1℃，二次側81.6℃，橋式整流75.2℃，一次側63.7℃，諧振電感63℃，3.3V/5V DC-DC區62.6℃，APFC MOSFET 58.1℃。下圖為純12V輸出99%電源供應器內部紅外線熱影像，溫度由高而低排列分別是主變壓器92.9℃，APFC電感79.5℃，二次側79℃，橋式整流73.5℃，一次側63.2℃，諧振電感58.7℃，APFC MOSFET 54.5℃，3.3V/5V DC-DC區42.1℃(附註：安裝位置環境溫度會影響測試結果)

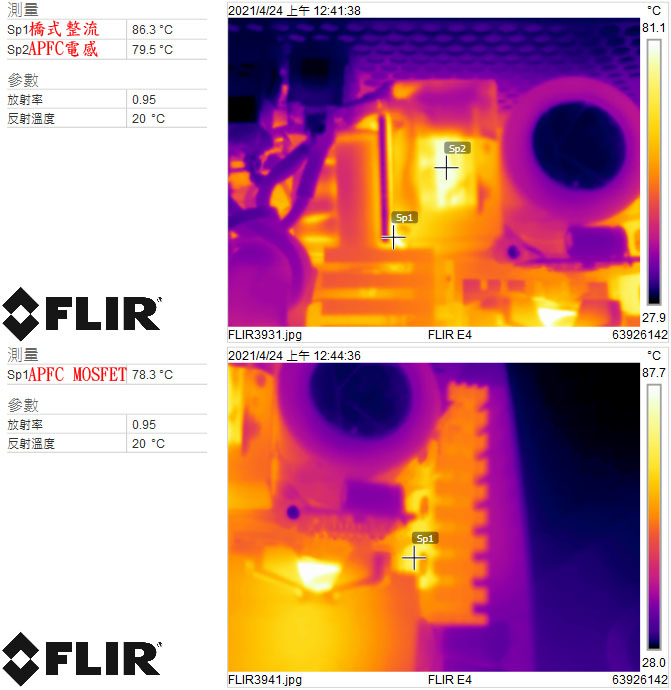

▼電源供應器滿載輸出下橋式整流、APFC電感、APFC MOSFET的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

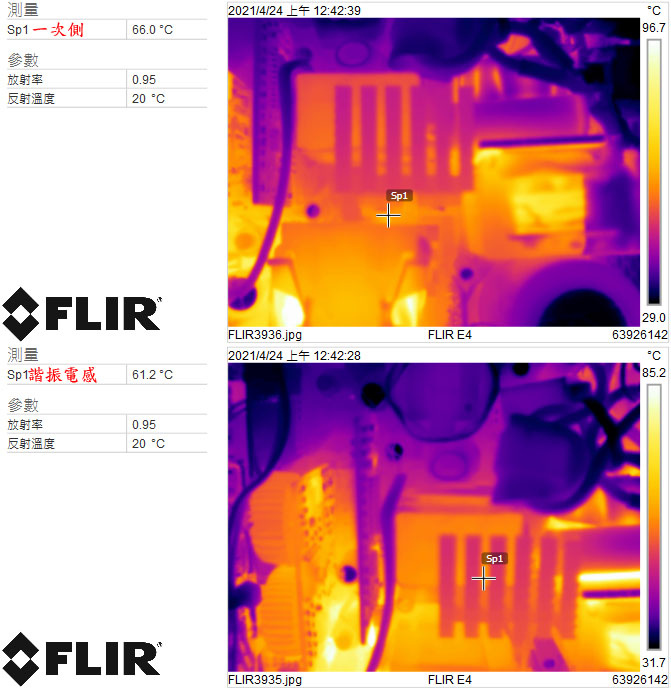

▼電源供應器滿載輸出下一次側MOSFET、諧振電感的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

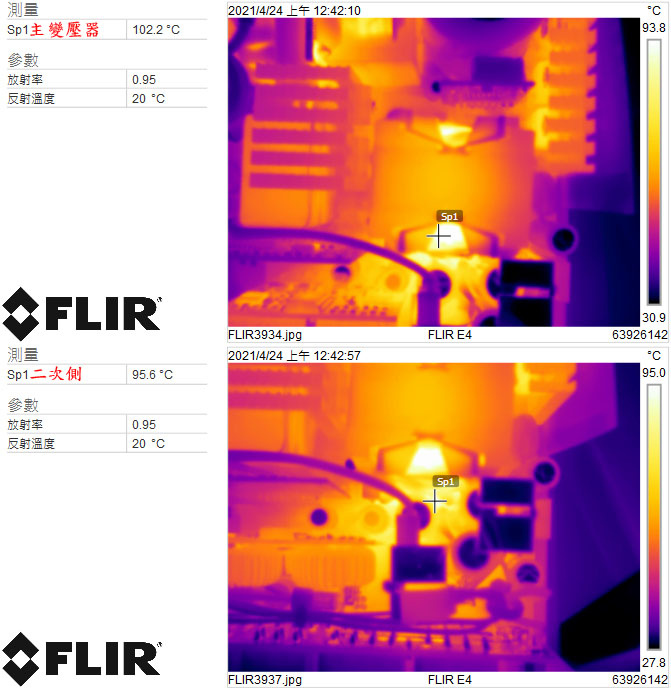

▼電源供應器滿載輸出下主變壓器、二次側的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

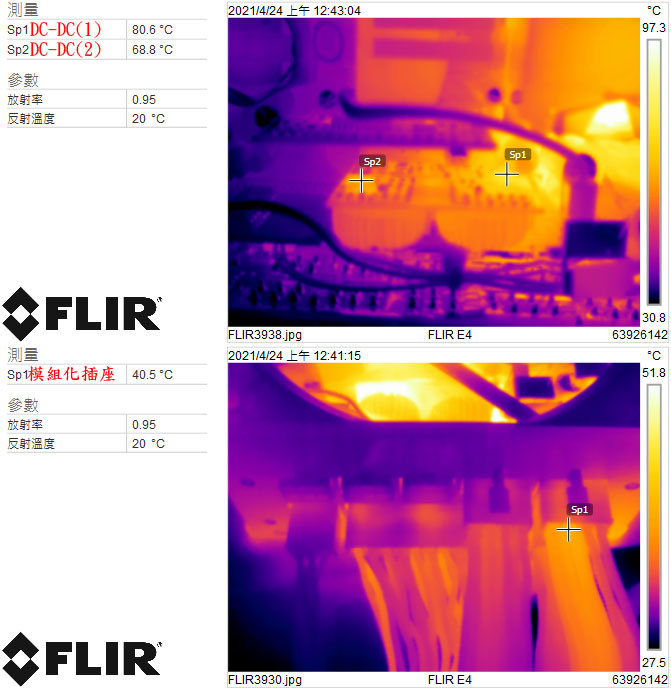

▼電源供應器滿載輸出下DC-DC子卡背面3.3V/5V功率級MOSFET、模組化插座的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
本體及內部結構心得小結：
◆電源本體為SFX-L尺寸規格，並隨附SFX轉ATX固定板
◆採用全模組化設計，搭配黑色帶狀模組化線組，處理器供電提供1個4+4P接頭，處理器/顯示卡供電模組化線路採用16AWG線路，提供1條小4P轉接線
◆黑色同心圓風扇護網由外部安裝。電源輸出小於240W時風扇停轉，超過後風扇開始運轉
◆交流輸入插座後方安裝X/Y電容，放電IC及隨附電阻的小電路板焊在X電容接腳上。交流線磁芯及保險絲有包覆套管，輸入插座/總開關大部分焊點及突波吸收器未包覆套管
◆採用Infineon方案APFC、HB-LLC及同步整流輸出12V，並透過DC-DC轉換3.3V/5V
◆APFC/一次側/DC-DC功率元件均使用Infineon，APFC/一次側使用全絕緣封裝MOSFET，二次側使用TOSHIBA
◆除APFC電容外包覆套管無法得知確切型號外，其他電容採用Rubycon、Nippon Chemi-con、Nichicon
◆二次側電源管理IC可偵測輸出電壓/電流是否在正常範圍
◆模組化插座板與主電路板間僅有3.3V/5V/12V/GND採用金屬片連接，其他使用線路連接
各項測試結果簡單總結：
◆MICRONICS SFX-L 700PT 700W於20%/50%/100%下效率分別為90.18%/92.01%/89.88%，符合80PLUS白金認證要求20%輸出90%效率、50%輸出92%效率、100%輸出89%效率
◆MICRONICS SFX-L 700PT 700W的功率因數修正，滿足80PLUS白金認證要求輸出50%下功率因數需大於0.95
◆偏載測試，12V維持空載，測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化，均無出現超出±5%範圍情形
◆電源啟動至全負載輸出狀態，12V上升時間為27ms，3.3V/5V上升時間為3ms
◆全負載輸出狀態切斷AC輸入模擬電力中斷，12V於7ms開始壓降，10ms降至11.4V，低於Intel制定Hold-up time需高於16ms的要求
◆輸出漣波測試，空載下12V有小幅漣波，3.3V/5V無明顯漣波；於3.3V/14A、5V/14A、12V/48A靜態負載輸出下12V/5V/3.3V各路低頻漣波分別為51.2mV/37.6mV/35.6mV；於12V/57A靜態負載輸出下12V/5V/3.3V各路低頻漣波分別為45.6mV/24mV/22.8mV
◆3.3V/5V動態負載測試，變動範圍5A至15A，維持時間500微秒，最大變動幅度分別為532mV/542mV
◆12V動態負載測試，變動範圍5A至25A，維持時間500微秒，最大變動幅度為422mV
◆全負載輸出下，主變壓器有最高溫度，APFC電感/二次側/橋式整流亦有明顯溫度
◆熱機下3.3V過電流截止點在31A(141%)，5V過電流截止點在37A(168%)，12V過電流截止點在79A(135%)
報告完畢，謝謝收看
