特色:
●最高轉速可達每分鐘2500轉,提供極致散熱效能
●馬達外轉子及軸心座採用金屬材質製作,搭配經過最佳化的2代液壓軸承,軸承兩端具備溝槽,內部有可儲存潤滑油的空間,可減少摩擦,降低噪音,確保運轉精度及安定性,同時延長使用壽命
●扇葉採用液晶高分子聚合物(LCP,Liquid Crystal Polymer)材料製作,其具備抗拉強度高,溫度膨脹變形量低的特性,可減少葉片震動,增加旋轉穩定性
●扇葉尖端與外框內側的間隙最小化,減少氣流洩漏,提高風量及風壓
●外框四角防震橡膠墊可提供80%以上的保護範圍,不易剝落的橡膠軟性材質吸震效果極佳,可降低風扇與機殼間的共振傳導噪音
●堵轉保護,當扇葉遇到阻力無法正常運轉時,馬達會自動關閉,並於稍後嘗試重啟,避免因堵轉導致過熱燒毀

規格:
尺寸:120x120x25mm
軸承:2代液壓軸承
接線:4pin PWM
轉速:500-2500RPM
最大風量:72.69CFM
最大靜壓:3.78毫米水柱
最大噪音:28.1dBA
額定電壓:DC12V
最低啟動電壓:DC9V
額定電流:0.23A
消耗功率:2.76W
平均失效時間:40000小時@25℃

▼外盒正面有商標、風扇外觀圖、名稱、風壓/噪音/轉速標示


▼外盒背面有商標、名稱、英文特色說明、安裝示意圖、規格表、多國語言簡介、廠商資訊、認證標章、條碼


▼外盒側面有商標及名稱


▼包裝內容,有thermaltake TOUGHFAN 12 TURBO風扇、固定用長/短螺絲包、產品保固說明書


▼thermaltake TOUGHFAN 12 TURBO正反兩面外觀圖,外框為黑色,扇葉與防震膠墊為淺灰色,6個輻條將軸心固定在外框上。風扇4pin接線外包覆保護用黑色套管


▼外框側面有商標及運轉方向/氣流方向指示


▼風扇外框四角鎖點處附帶可拆卸式淺灰色防震橡膠墊,減小共振傳導產生的噪音


▼扇葉採用液晶高分子聚合物(LCP,Liquid Crystal Polymer)材料製作,其具備抗拉強度高,溫度膨脹變形量低的特性,可減少葉片震動,增加旋轉穩定性


▼扇葉尖端與外框內側的間隙最小化,減少氣流洩漏,提高風量及風壓


▼馬達外轉子及軸心座採用金屬材質,確保運轉精度及安定性,外圈金屬環狀裝飾圓盤上有商標


▼外框中央軸心處也有金屬裝飾圓盤,上面印上商標、型號、電壓/電流、製造廠(Hong Sheng)、產地、認證標章


▼thermaltake TOUGHFAN 12 TURBO(右)與Nidec-Servo D1225C12B6ZPAA5“GentleTyphoon”(左)的比較


INTEL平台測試:

以下將測試同一組一體式水冷(be quiet! SILENT LOOP 2 360),於水冷排上使用be quiet!原裝風扇、Nidec-Servo D1225C12B6ZPAA5“GentleTyphoon”風扇與thermaltake TOUGHFAN 12 TURBO風扇的CPU溫度差異
INTEL LGA1200平台配備:
主機板:ASRock Z590 STEEL LEGEND WiFi 6E
處理器:INTEL CORE i5-11400
記憶體:tigo X3 DDR4-3600 8GB * 2
作業系統碟:WD SN850 1TB

主機板BIOS內連接幫浦3pin的風扇插針模式改為”水冷幫浦”並設為全速運作,CPU風扇溫控模式採用預設值”標準”

攝錄手機(三星S21+)橫放離風扇葉片40公分,影片前幾秒是待機狀態運作聲音,之後是高負載運作狀態運作聲音

▼因為手上只有2顆thermaltake TOUGHFAN 12 TURBO,所以僅在360冷排上安裝2顆風扇進行比較測試,圖左為安裝2顆be quiet!原裝風扇,中間為安裝2顆Nidec-Servo D1225C12B6ZPAA5“GentleTyphoon”風扇,圖右為安裝2顆thermaltake TOUGHFAN 12 TURBO風扇

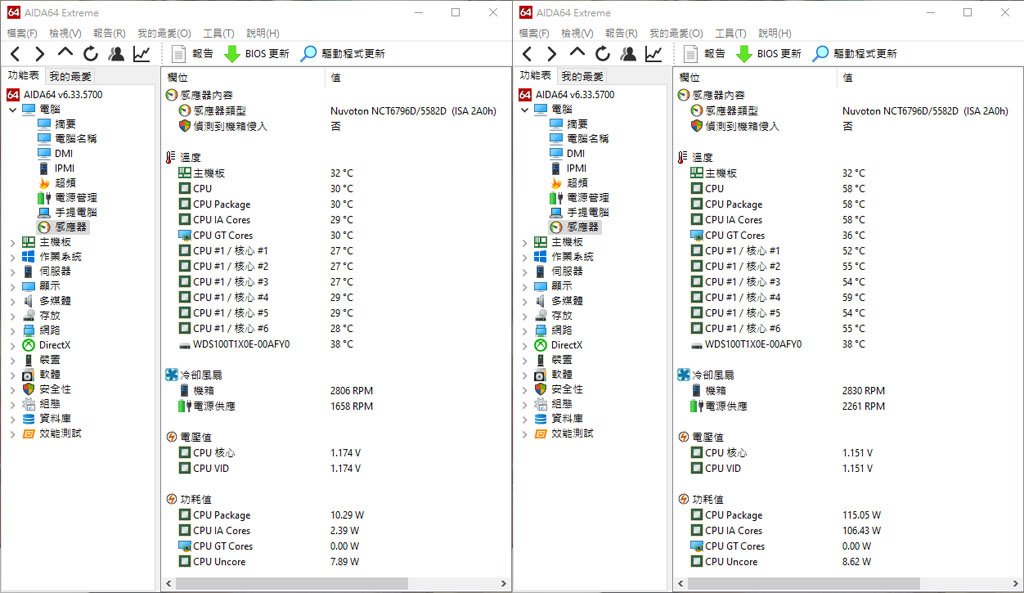

▼使用be quiet!原裝風扇,待機狀態(左)與高負載運作狀態(右)的AIDA 64的硬體監控畫面,機箱為水冷幫浦轉速,電源供應為冷排風扇轉速


▼搭配be quiet!原裝風扇的CPU溫度記錄


▼be quiet!原裝風扇待機狀態(前11秒)及高負載運作狀態(11秒後)運作聲音

▼使用Nidec-Servo D1225C12B6ZPAA5“GentleTyphoon”風扇,待機狀態(左)與高負載運作狀態(右)的AIDA 64的硬體監控畫面,機箱為水冷幫浦轉速,電源供應為冷排風扇轉速


▼搭配Nidec-Servo D1225C12B6ZPAA5“GentleTyphoon”風扇的CPU溫度記錄


▼Nidec-Servo D1225C12B6ZPAA5“GentleTyphoon”風扇待機狀態(前10秒)及高負載運作狀態(10秒後)運作聲音

▼使用thermaltake TOUGHFAN 12 TURBO風扇,待機狀態(左)與高負載運作狀態(右)的AIDA 64的硬體監控畫面,機箱為水冷幫浦轉速,電源供應為冷排風扇轉速


▼搭配thermaltake TOUGHFAN 12 TURBO風扇的CPU溫度記錄


▼thermaltake TOUGHFAN 12 TURBO風扇待機狀態(前8秒)及高負載運作狀態(8秒後)運作聲音

▼thermaltake TOUGHFAN 12 TURBO堵轉保護測試,影片中扇葉被阻擋無法轉起來時,馬達電源會被暫時關閉,並於稍後嘗試重新啟動,若重啟時扇葉仍無法正常運轉,馬達電源會再度被暫時關閉,直到扇葉可以正常運轉

結論:
thermaltake TOUGHFAN 12 TURBO風扇採高轉速設計,經由4pin PWM控制轉速,金屬製馬達外轉子/軸心座搭配2代液壓軸承,確保運轉精度及安定性,減少摩擦及噪音,延長使用壽命。液晶高分子聚合物(LCP,Liquid Crystal Polymer)材質扇葉,抗拉強度高,溫度膨脹變形量低,可減少震動,增加旋轉穩定性。扇葉尖端與外框內側的間隙最小化,減少氣流洩漏,提高風量及風壓。外框四角防震橡膠墊能降低風扇與機殼間的共振傳導噪音。內建堵轉保護可避免扇葉遇阻力時風扇過熱燒毀

報告完畢,謝謝收看
