前幾天，突然接到朋友來電，電話中提到2017年6月購買的Synology群暉DS1815+使用到一半突然連不上，想要重開機，按下電源鈕沒有反應，長按強制關機後重開後就掛點。查詢了一下，群暉DS1815+使用Intel Atom C2000系列處理器(Intel Atom C2538 Quad Core 2.4GHz)，後來被發現Intel Atom C2000處理器的LPC時鐘有瑕疵，可能會導致產品達到預期壽命前就提早故障，因此群暉還特別針對指定機型提出額外一年延長保固：產品狀態更新網頁
雖然原本保固三年，加上一年的延長保固，有四年保固，可以到2021年6月，不過還是超過了2個月，加上急著用資料，只能先購置新機，而DS1815+為8槽機種，安裝當時也上滿8顆硬碟，所以購買時也只能繼續選購8槽機種，目前8槽機種就是DS1821+，於是直接下單DS1821+

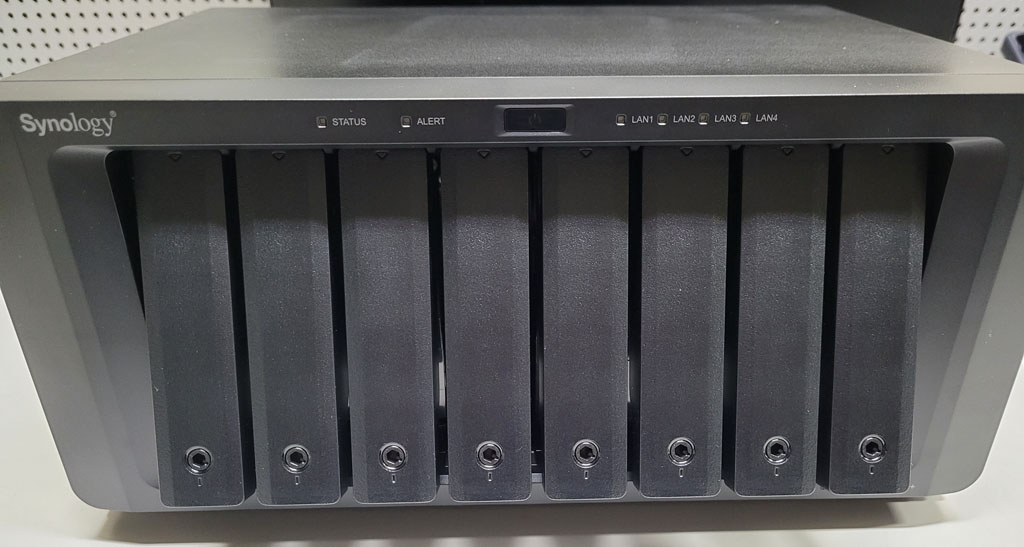

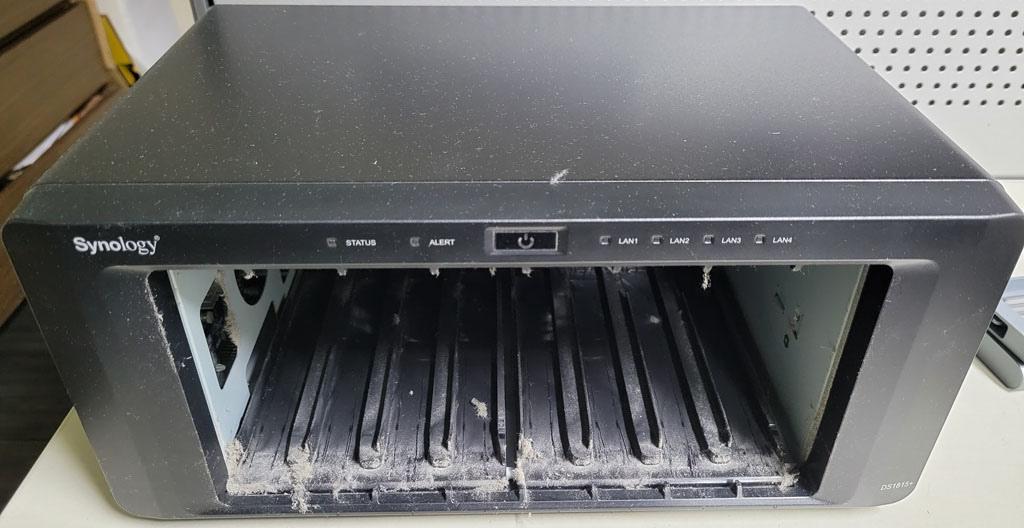

▼故障的DS1815+，長時間開機下硬碟槽內積滿了灰塵，8個安裝硬碟的硬碟抽取架已經全部取出

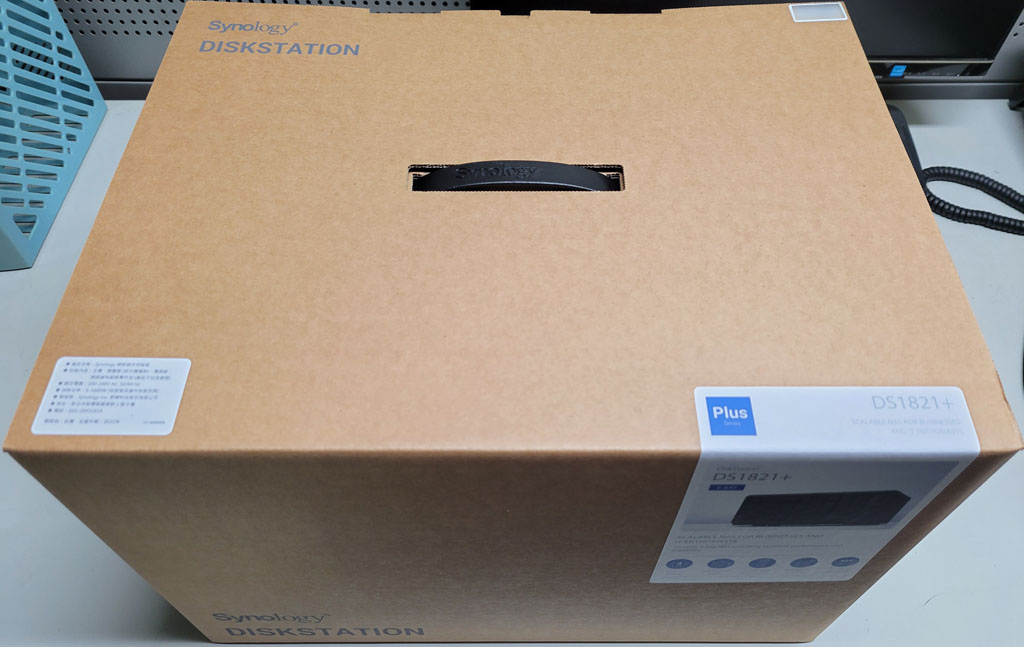

▼下定的DS1821+送到了，馬上進行設定及安裝

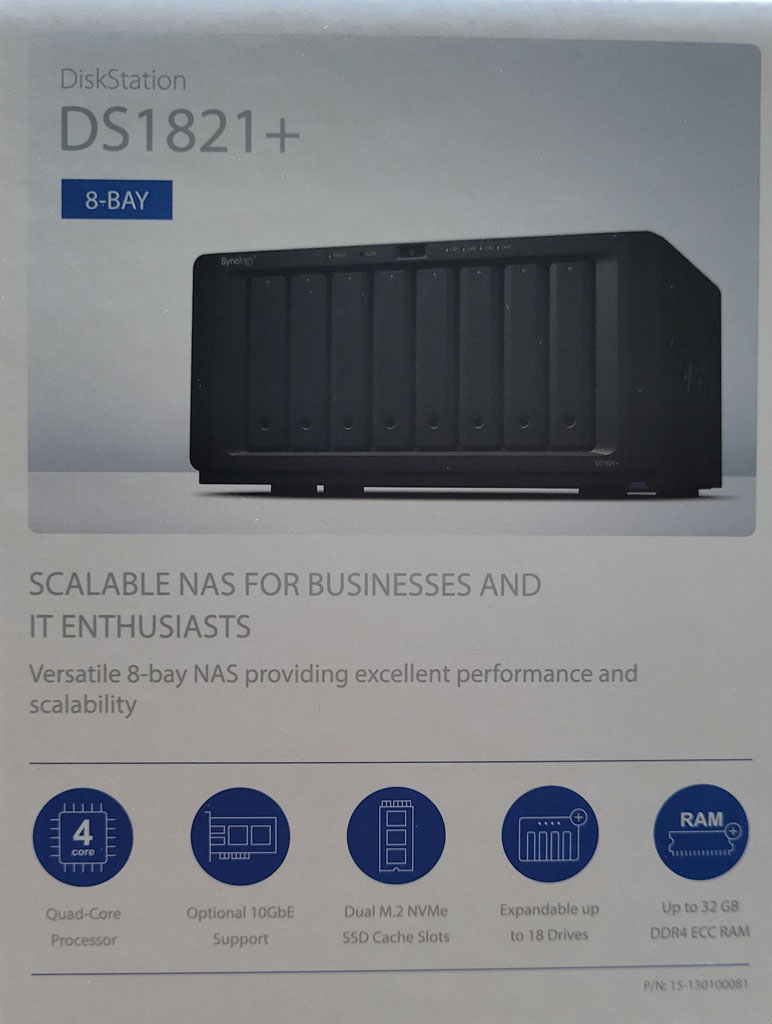

▼外箱上的彩貼，強調此款為8槽、4核心、可選購10GbE網卡、雙快取加速用M.2 NVMe SSD擴充槽、最多擴充至18顆硬碟、最大支援32GB DDR4 ECC記憶體

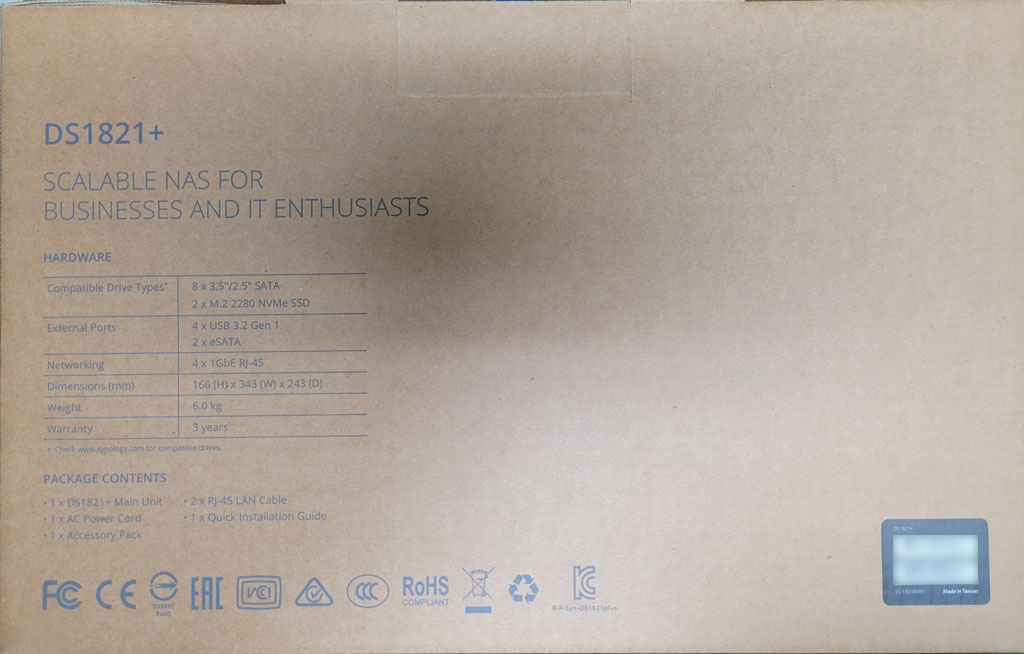

▼外箱另一個側面印上支援硬碟、USB/eSATA擴充槽、網路介面、尺寸、重量規格，3年保固及包裝內容
▼打開外箱，首先看到的是嵌在防震泡棉中的配件盒
▼配件盒中有2條RJ-45網路線、電源線、硬碟固定螺絲、硬碟抽取架鑰匙
▼移開上層泡棉，DS1821+外面套著泡棉袋，快速安裝指南放在泡棉袋上方

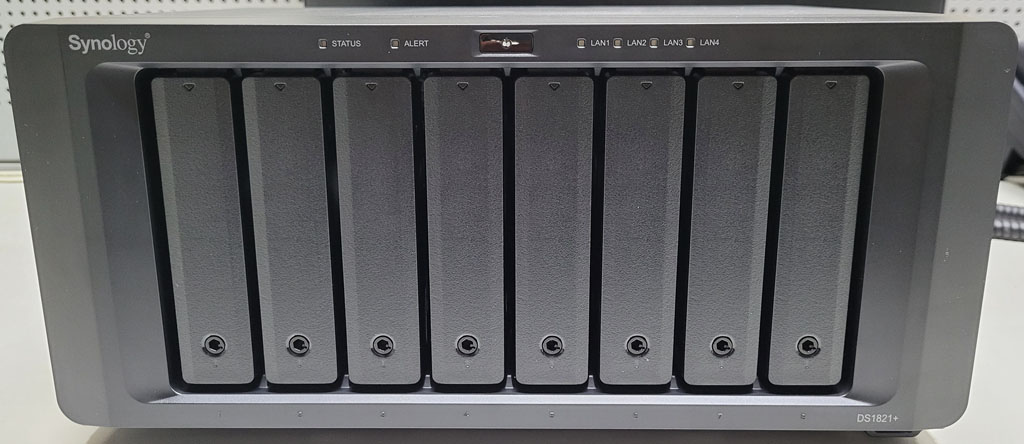

▼將DS1821+取出，正面外觀與DS1815+沒有太大差異，型號印刷位置有更改

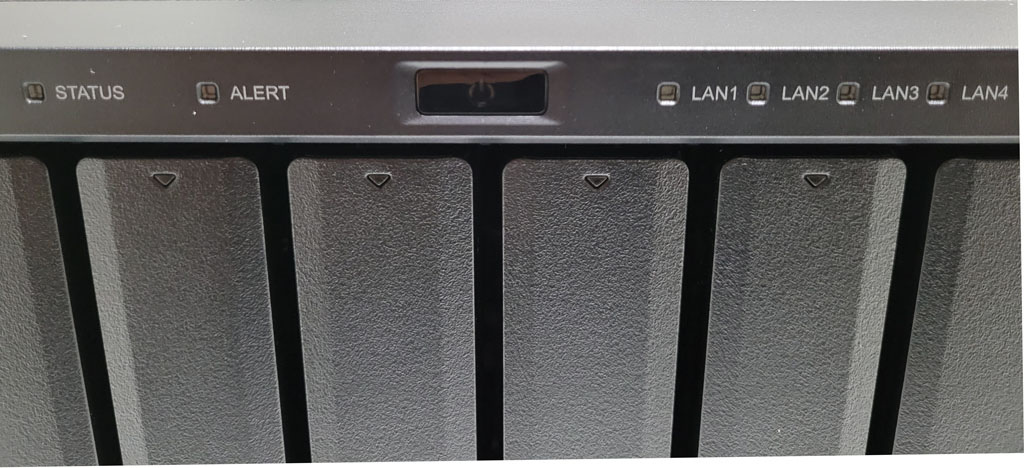

▼上方中央有電源鍵/電源指示燈，電源鍵左邊有STATUS(狀態)、ALERT(警報)，電源鍵右邊有LAN1-4四個網路動作指示燈，每個硬碟抽取架上方也有三角形指示燈，指示目前硬碟狀態

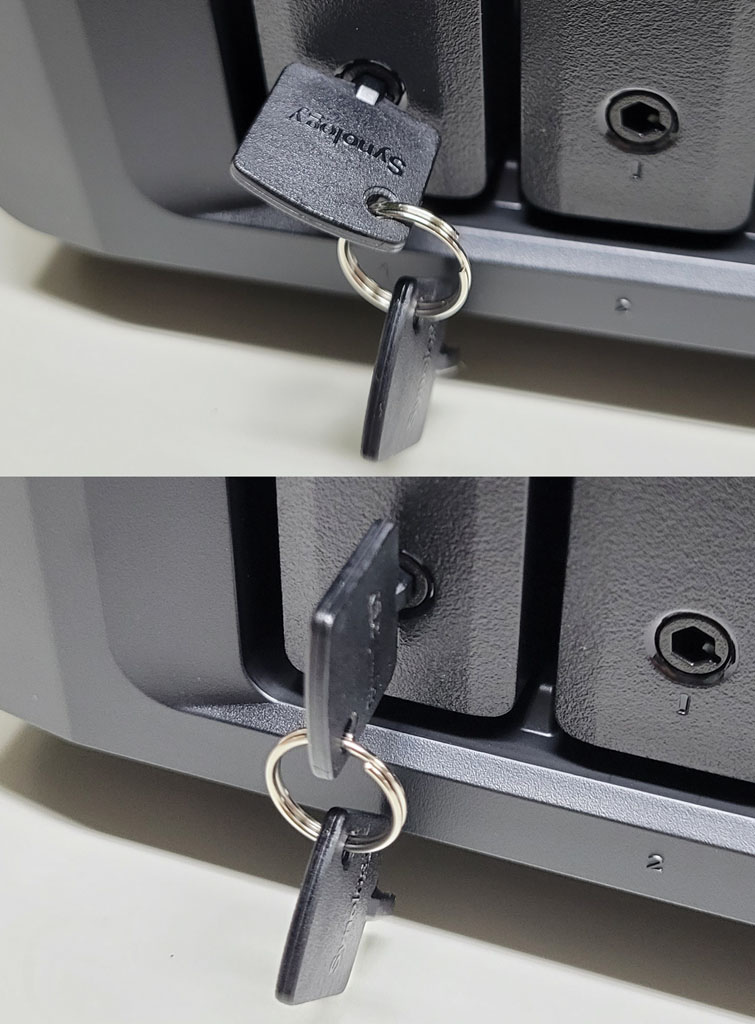

▼硬碟抽取架上有一個鑰匙孔，使用隨附的鑰匙可以解鎖(上圖)及鎖定(下圖)硬碟抽取架

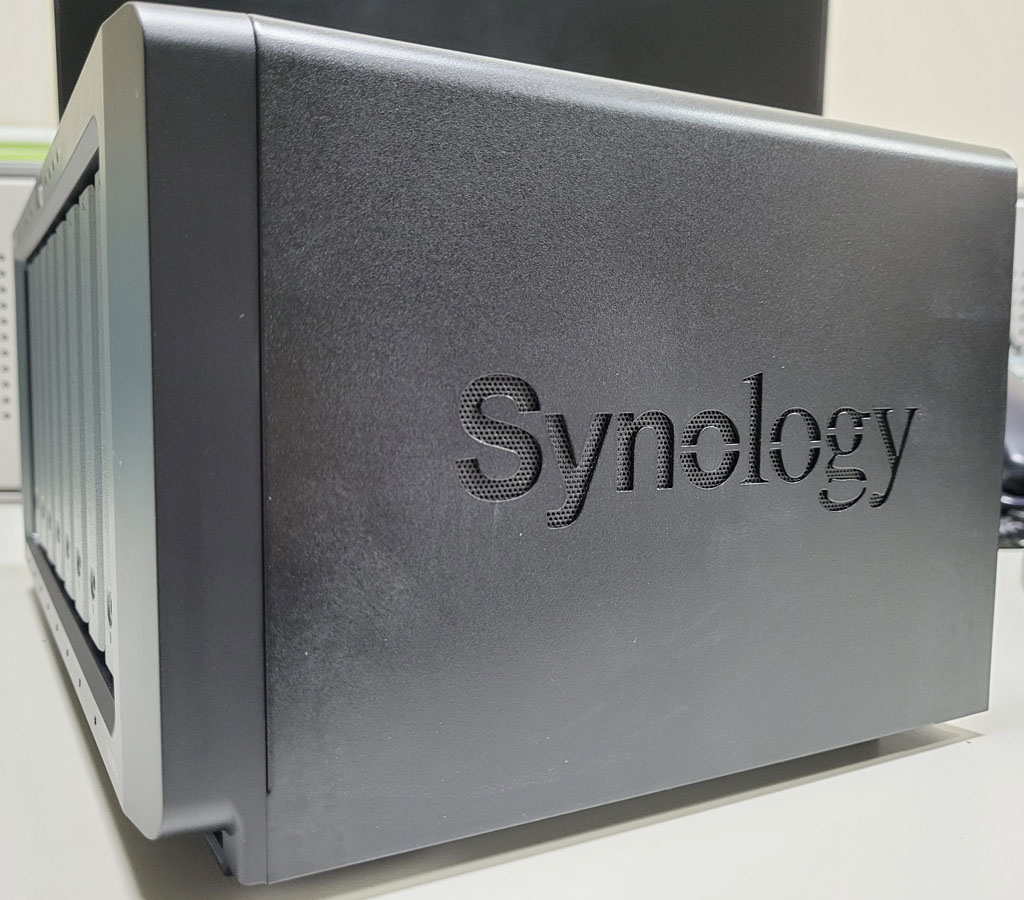

▼機身兩側Synology凹印處內有網狀通風口

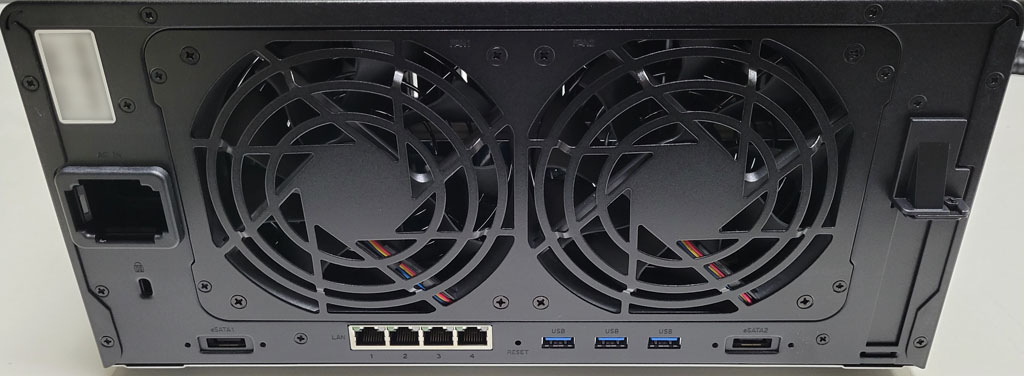

▼DS1821+背面，有2個大尺寸散熱風扇，由左至右分別為交流電源線插孔、防盜鎖孔、eSATA1、LAN1-4、RESET鍵、3個USB3.2 Gen1、eSATA2、高速網卡擴充槽

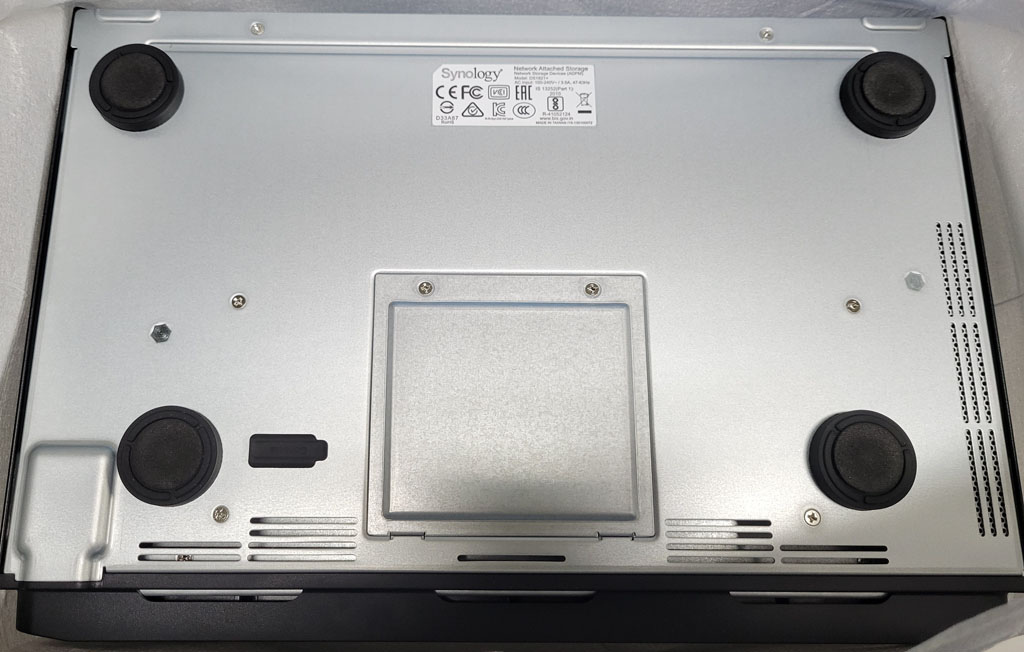

▼DS1821+底部，四個角落有橡膠防滑腳墊，中央有一個用螺絲固定的鐵蓋

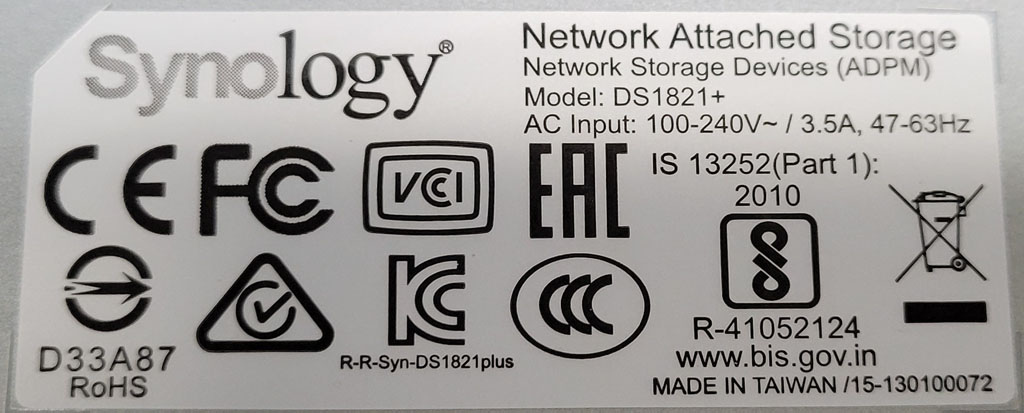

▼位於底部的產品標籤

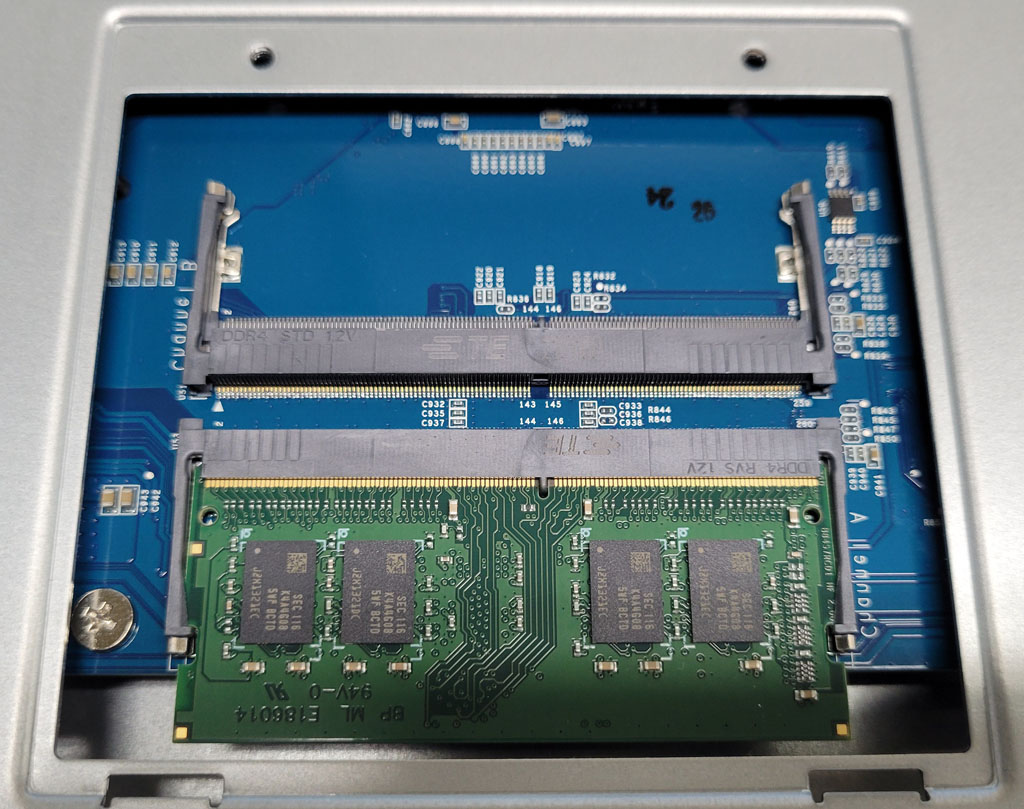

▼卸下鐵蓋螺絲，打開後裡面有兩個SODIMM的DDR4插槽，上面已經預先安裝一條4GB DDR4 ECC記憶體，最大可擴充兩支16GB，總共32GB DDR4 ECC記憶體
▼解鎖後，按下硬碟抽取架靠近鑰匙插孔處，可彈出硬碟抽取架的蓋子兼把手

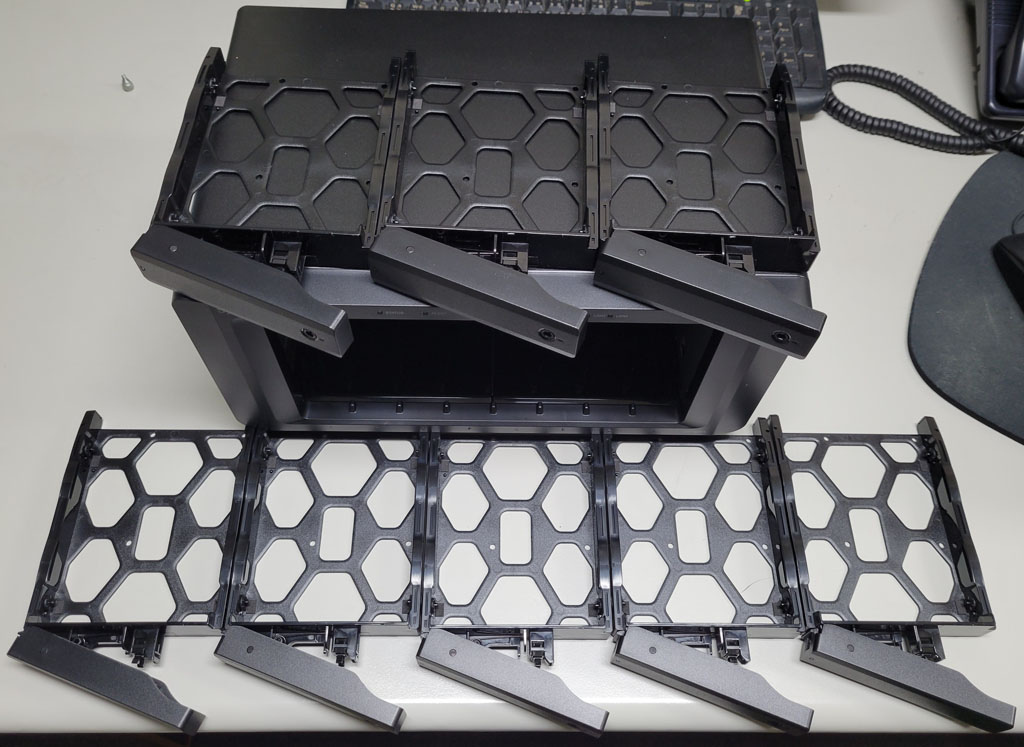

▼取出8個硬碟抽取架

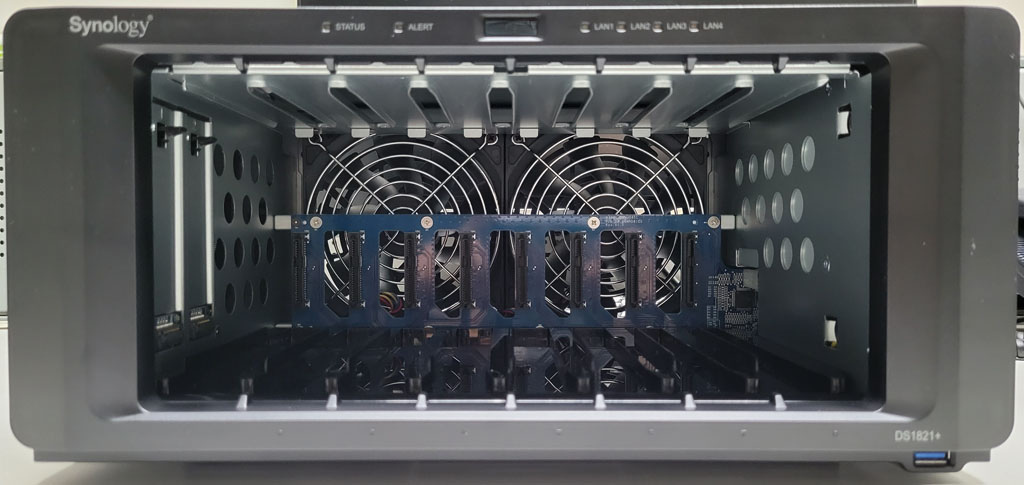

▼硬碟架全部取出的DS1821+，可以看到右側型號字樣下方還有1個USB3.2 Gen1，加上機身背面總共4個

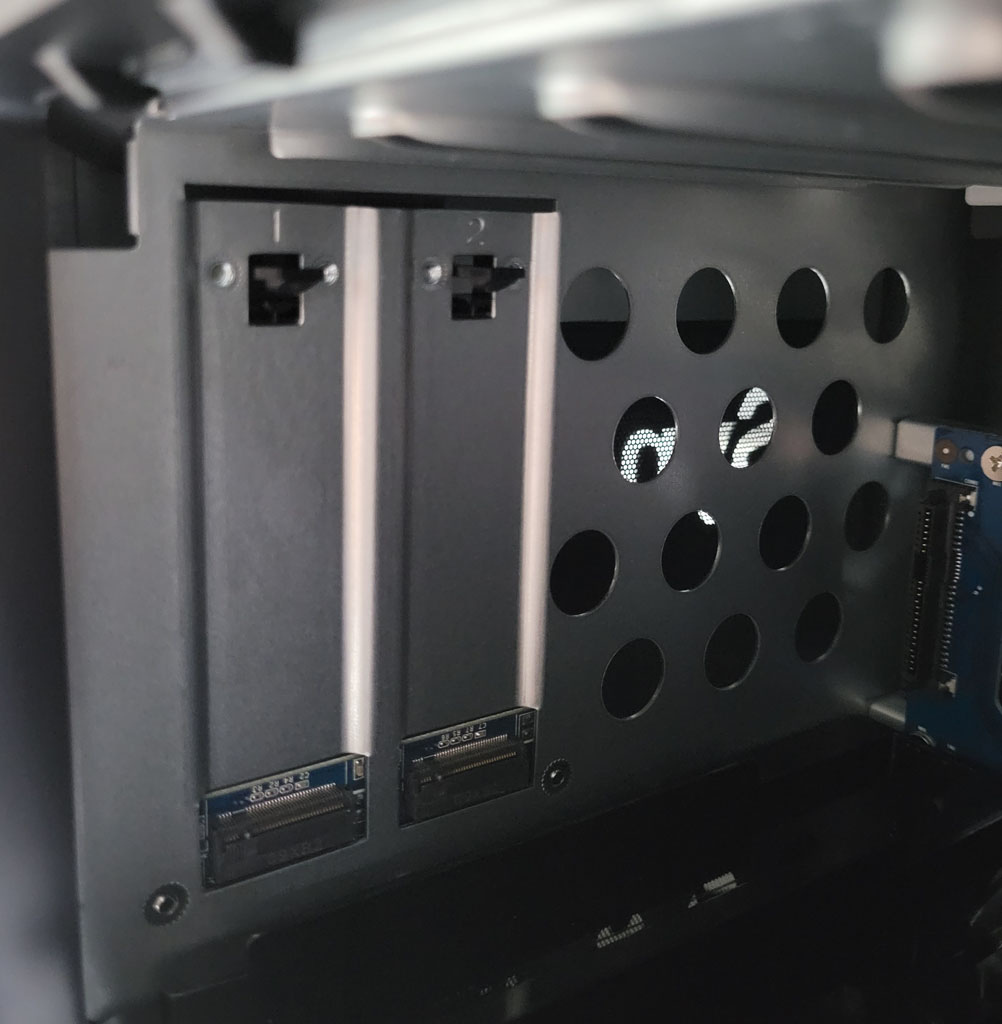

▼硬碟抽取架插入位置左側有2個快取加速用M.2 NVMe SSD擴充槽，並標註1及2。最上方採用扣式卡榫固定，只能使用長度2280的M.2 NVMe SSD
▼硬碟背板大面積開孔，確保冷卻硬碟的氣流可以順暢無阻礙

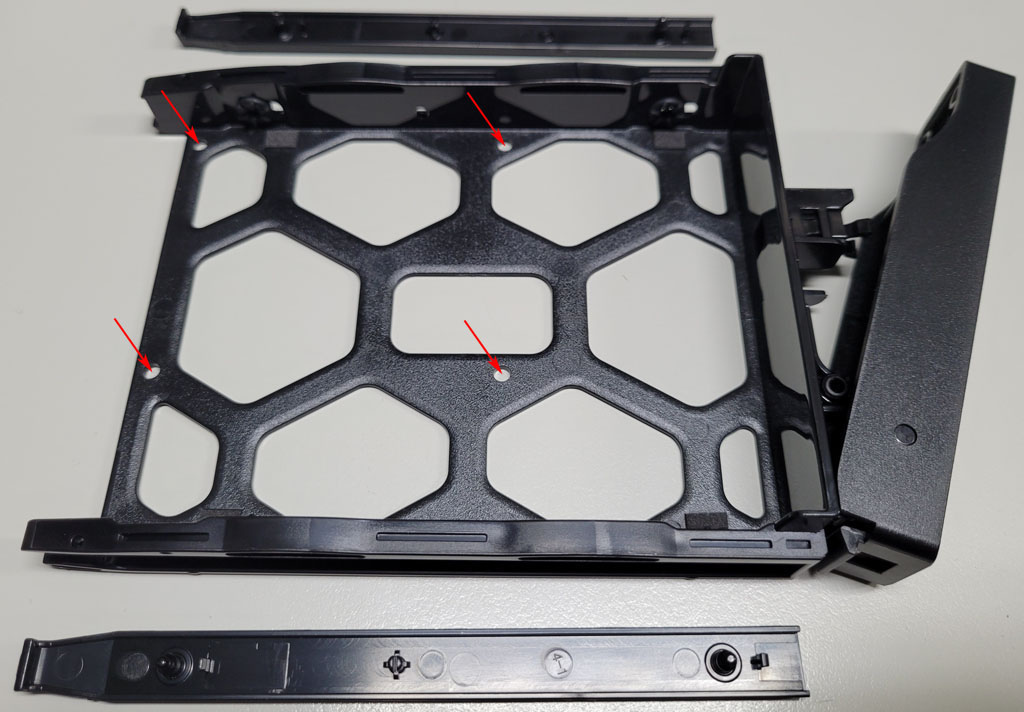

▼硬碟抽取架，3.5吋硬碟透過兩側壓板以無螺絲方式固定，2.5吋硬碟/SSD則要用配件隨附螺絲鎖在抽取架4個開孔鎖點(箭頭處)

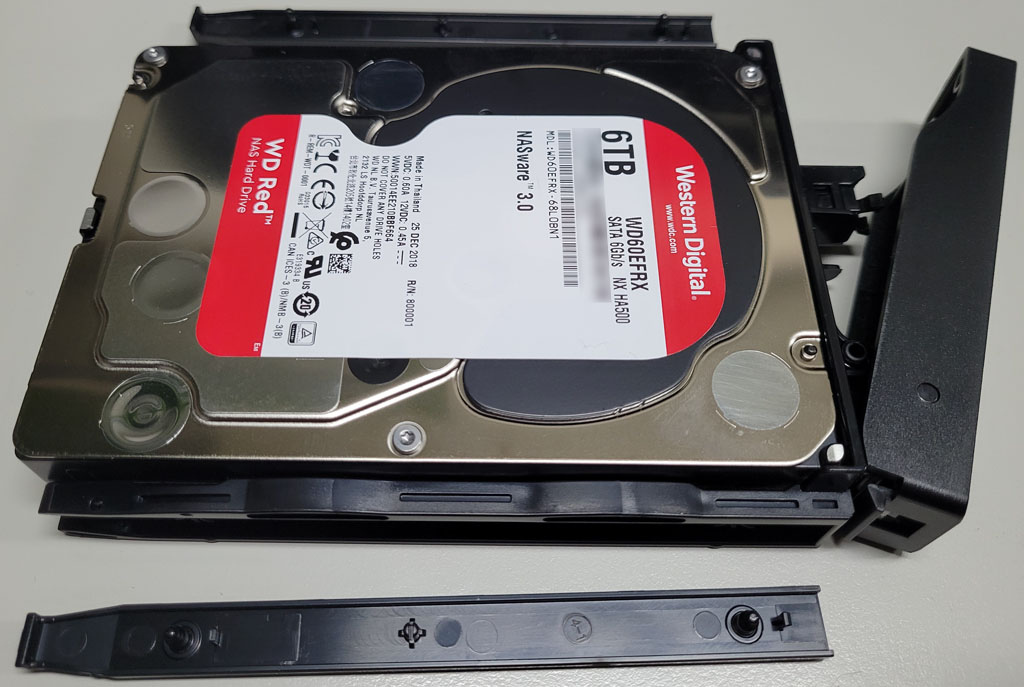

▼將原本DS1815+上面8顆WD紅標6TB硬碟裝上新的抽取架

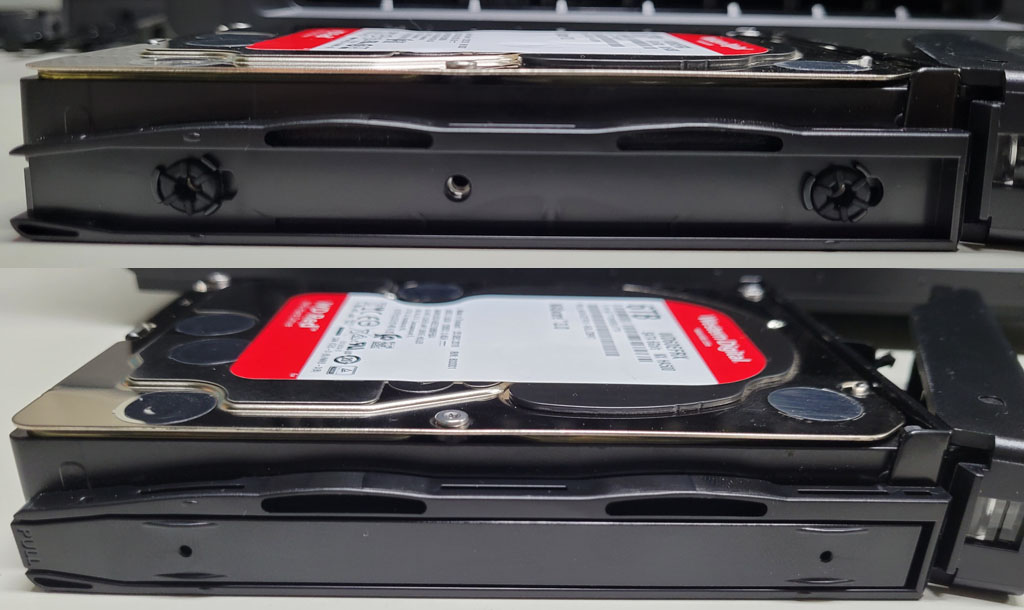

▼硬碟兩側螺絲鎖點對準抽取架橡膠防震墊開孔後，就可將兩側壓板裝回去，免用螺絲即可將硬碟固定在抽取架上

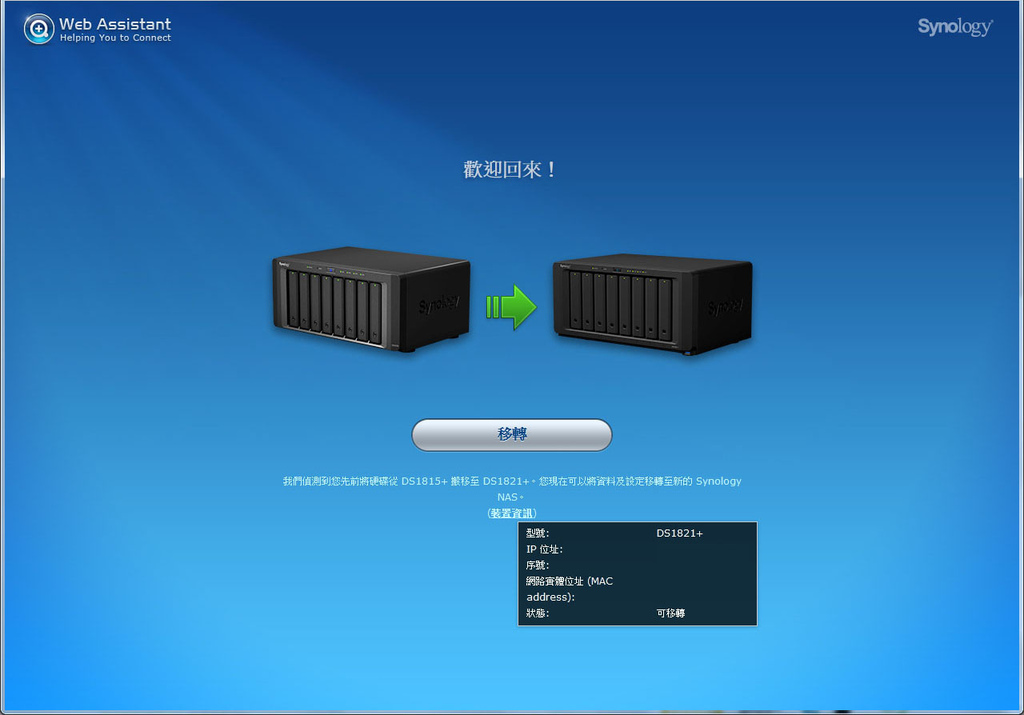

▼將硬碟照原本順序插入DS1821+，接上電源與網路線，打開電源開關，在瀏覽器輸入快速設定網址，就會出現系統已偵測到硬碟從DS1815+搬移到DS1821+，現在可以開始將資料及設定轉移到新的NAS上。按下”裝置資訊”會出現新NAS的型號、IP位址、序號、網路實體位置(MAC)、狀態

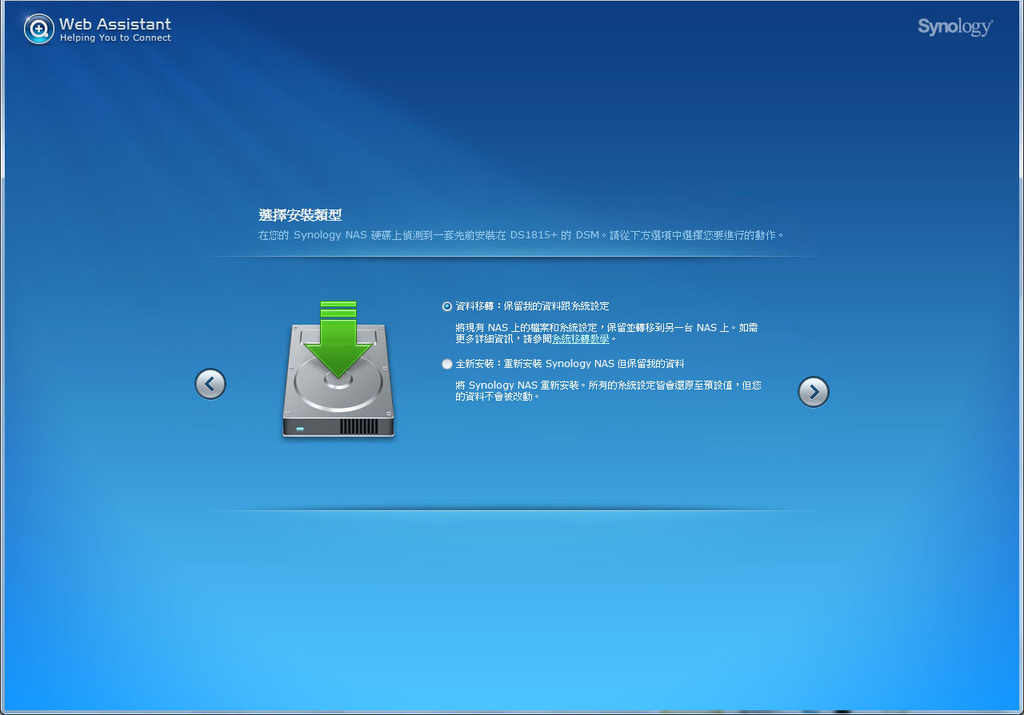

▼之後選擇安裝類型，可設定”資料轉移”及”全新安裝”，因為原本已經設定好使用者及對應的資料夾，所以選擇”資料轉移”保留原本資料及系統設定。如果要保留資料同時將所有系統設定還原至預設值，則選”全新安裝”

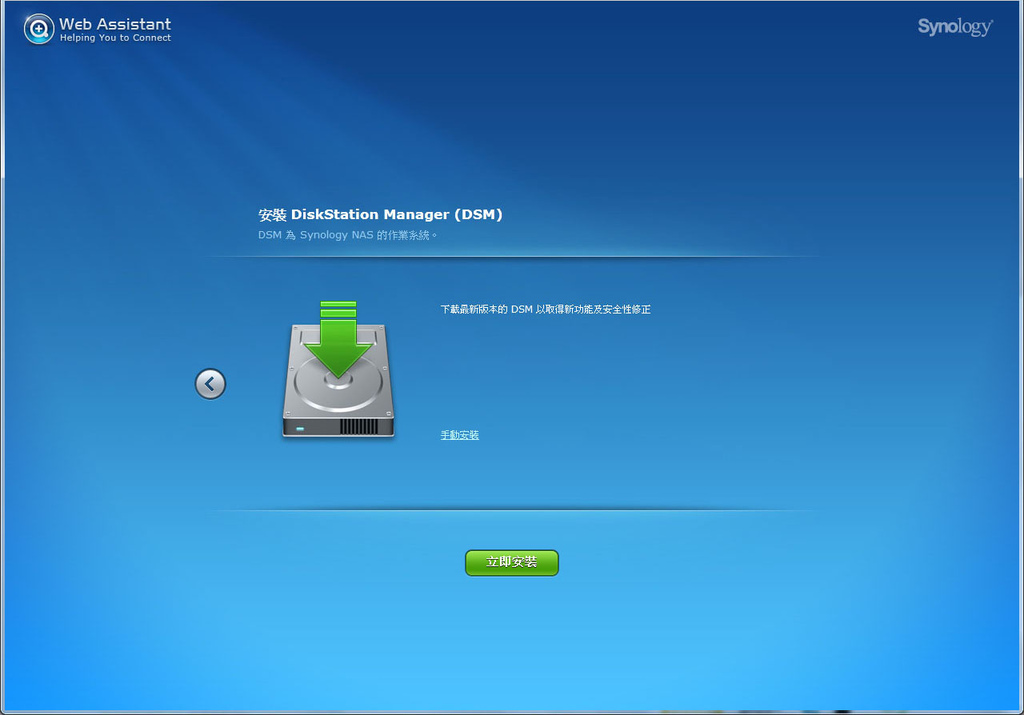

▼若是有更新的DSM，則會詢問是否要下載最新版本DSM並立即安裝
▼若是選擇”立即安裝”，則會開始下載，下載完成後就開始安裝，同時將進度顯示在畫面上

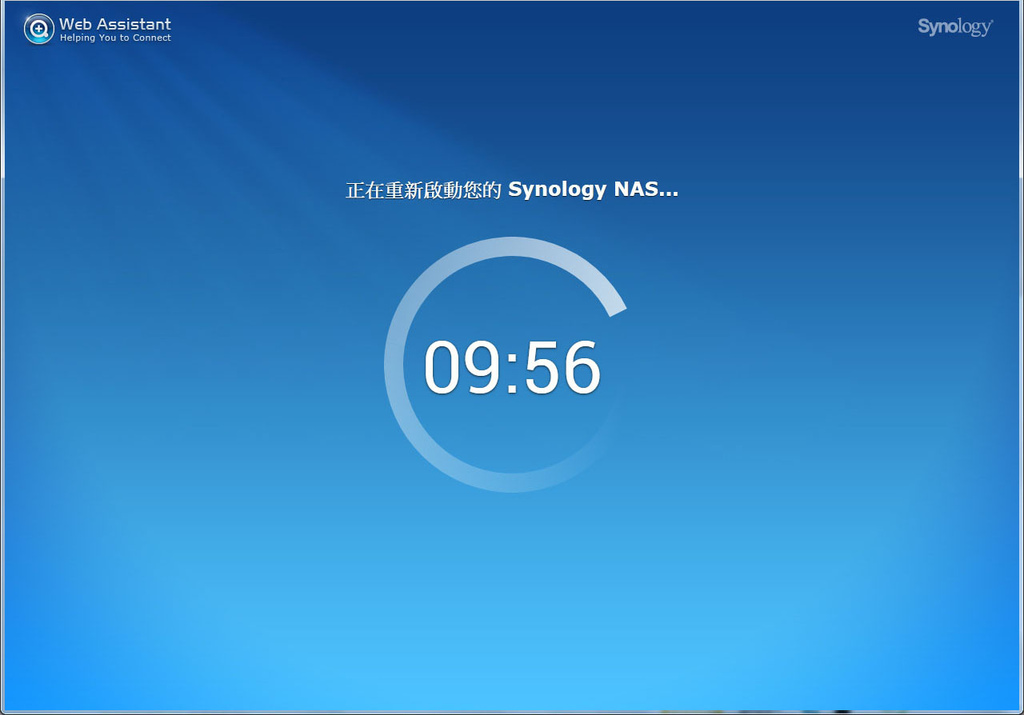

▼安裝好以後會重新啟動

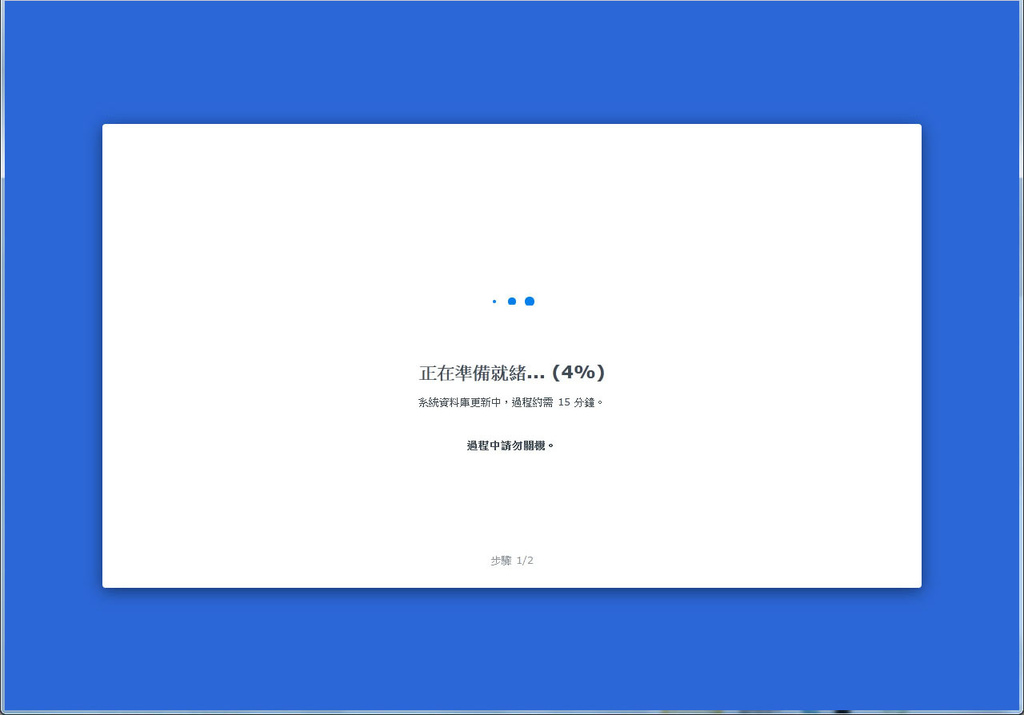

▼重新啟動後會跑一次系統資料庫更新

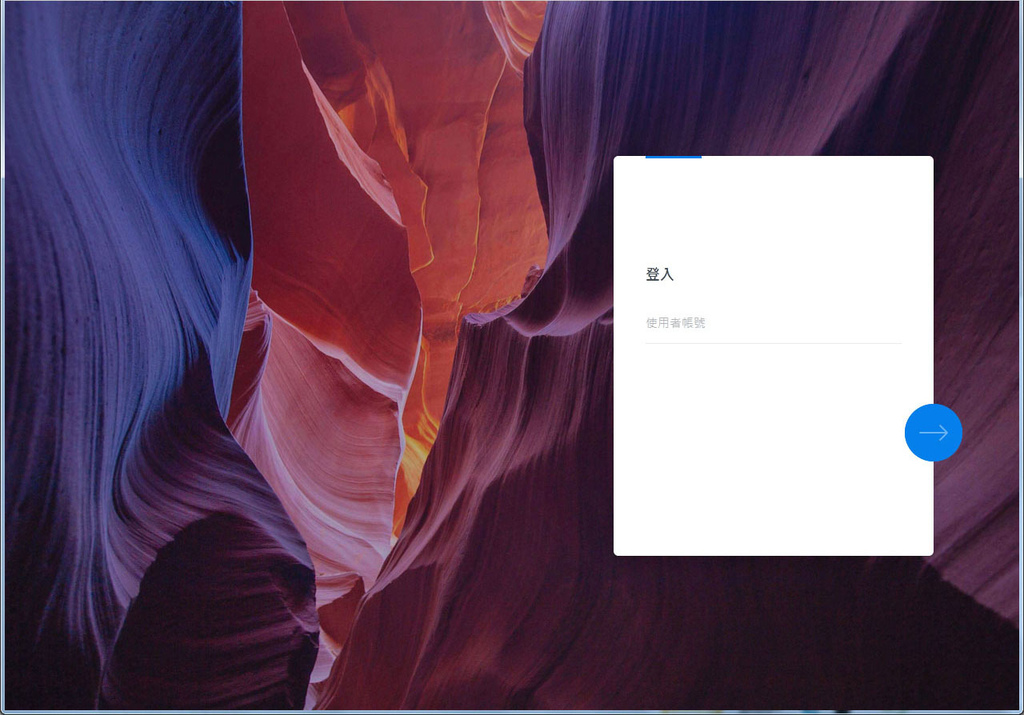

▼稍後就會自動進入到DSM登入畫面

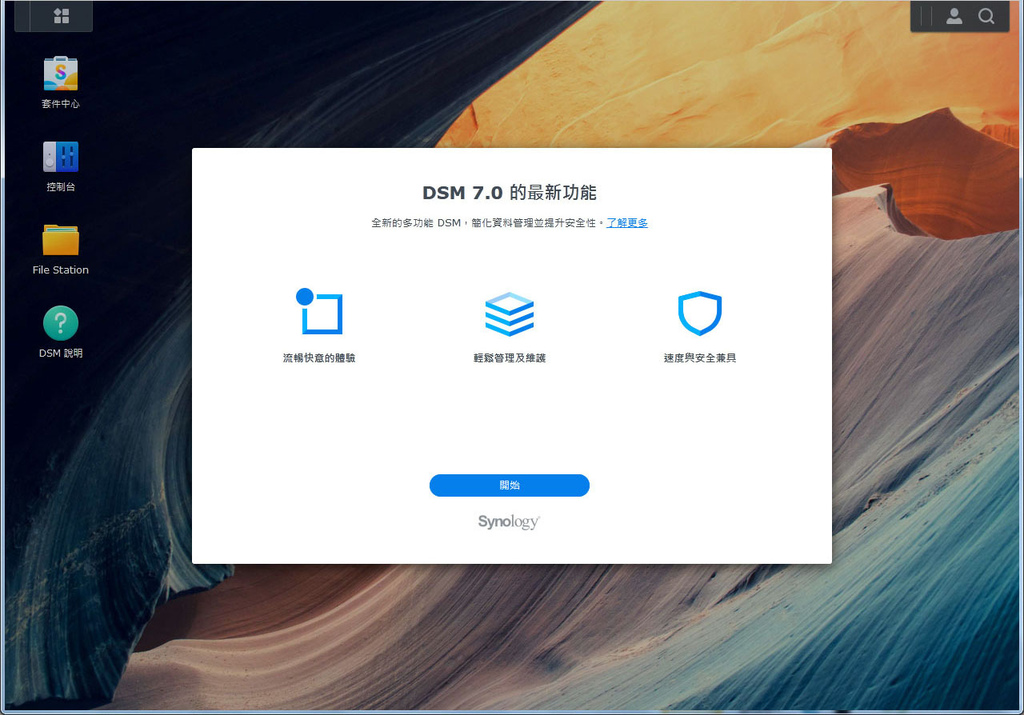

▼同時也更新DSM 7.0。更新DSM 7.0以後原本的Synology Cloud Station會變成Synology Drive 3.0，這時個人電腦要更新安裝Synology Drive Client應用程式，才能繼續讓電腦端與NAS內資料自動保持同步

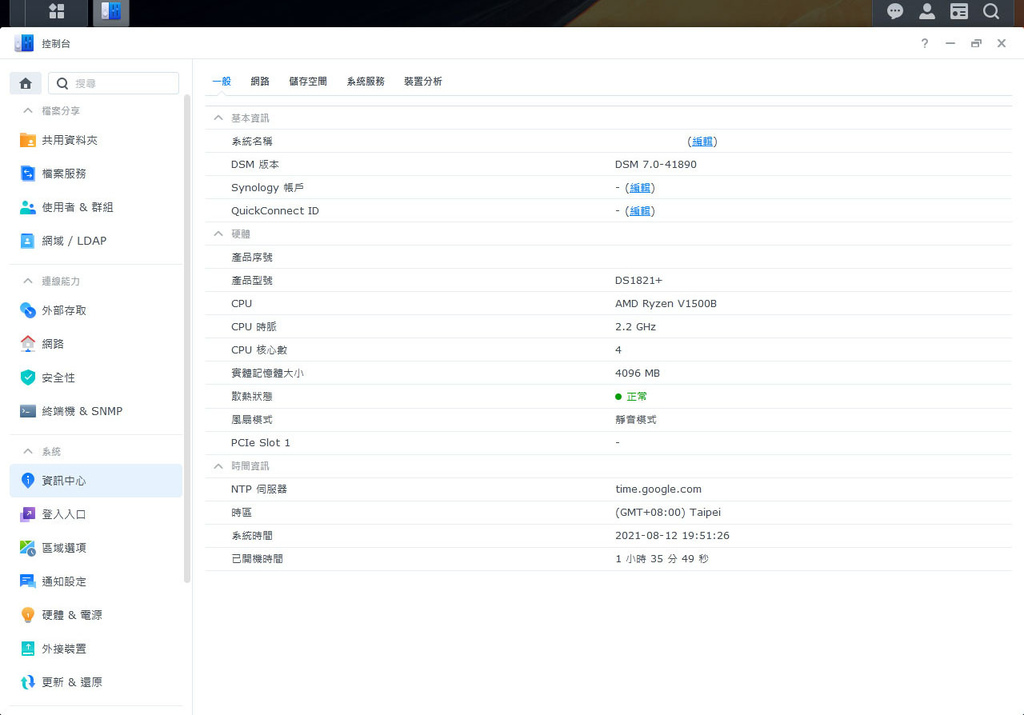

▼DS1821+系統資訊
心得：
這次DS1815+轉移至DS1821+並無遇到問題，過程相當簡單快速，另外DSM 7.0升級完成後出現部分電腦無法成功登入網路磁碟機(不過Synology Drive可正常進行同步)，結果最後是檢查到登錄檔機碼設定導致帳號密碼無法成功輸入出現錯誤，應是DSM 7.0有針對登入安全進行強化的緣故
Synology DS1821+硬體規格：
處理器型號：AMD Ryzen V1500B
CPU數量：1
處理器架構：64-bit
處理器核心數/時脈：4-core/2.2GHz
硬體加密引擎：(AES-NI)
系統記憶體：4GB DDR4 ECC SODIMM
預先安裝記憶體模組：4GB(4GBx1)
記憶體插槽總數：2
最大記憶體容量：32GB(16GBx2)
磁碟槽數量：8
安裝擴充裝置之最大磁碟槽數量：18(DX517x2)
NVMe M.2磁碟槽：2
相容磁碟類型：3.5吋SATA HDD、2.5吋SATA HDD、2.5吋SATA SSD、M.2 2280 NVMe SSD
最大單一儲存空間容量：108TB
磁碟熱插拔支援：支援
RJ-45 GbE網路埠：4(支援鏈路聚合/故障移轉)
USB3.2 Gen1埠：4(前1後3)
eSATA連接埠：2
PCIe擴充槽：1支Gen3 x8插槽(x4連結速度)
內部磁碟檔案系統：Btrfs、EXT4
外接磁碟檔案系統：Btrfs、EXT4、EXT3、FAT、NTFS、HFS+、exFAT
外觀尺寸(高x寬x深)：166x343x243mm
重量：6kg
系統風扇：2個120mm
風扇模式：全速/低溫/靜音模式
可更換系統風扇：是
前方面板LED指示燈可調整亮度：是
電源自動回復：是
噪音值：22.2dB(A)
定時開/關機：是
網路喚醒：是
電源供應器/變壓器：250W
AC輸入電壓：100-240VAC
電流頻率：50/60Hz
作業溫度：0至40°C(32至104°F)
儲存溫度：-20至60°C(-5至140°F)
相對溼度：5至95% RH
認證機構：FCC、CE、BSMI、EAC、CCC、KC、VCCI、RCM
保固：硬體保固3年
環境符合標準：RoHS
報告完畢，謝謝收看
