感謝網友出借此電源模組給在下測試
HDPLEX 400W AC-DC Adapter特色：
●最高輸出400W，輸出250W內採無風扇被動散熱模式運作
●交流90-264V 50/60Hz全域電壓輸入，內建主動式功率因數修正
●高強度鋁合金外殼，同時兼做散熱片使用
●符合EuP等級6節能標準，待機功率小於0.1W
●提供過電壓/過功率/過電流/短路等輸出保護
●3年保固
HDPLEX 400W HiFi DC-ATX特色：
●全模組化設計，並相容Silverstone ATX模組化線組及NFC Skywire 2.0 ATX線組
●雙PCIE 6+2P接頭，可對應高功率顯卡應用
●MOSFET及PCB雙散熱片，6層2oz電路板，可長時間無風扇運作
●DC16-30V輸入電壓範圍，隨附鎖固式安裝7.4x5mm中央帶針DC插座，安裝簡便穩固
●耐用固態電容，大電流電感，高性能MOSFET及控制器，音響級電容
●提供過電壓/過功率/過電流/短路等輸出保護
HDPLEX 400W HiFi DC-ATX輸出規格：
3.3V：全負荷8A，最大10A
5V：全負荷8A，最大10A
12V：全負荷35A，最大50A
5VSB：全負荷1.5A，最大2A
HDPLEX 400W HiFi DC-ATX輸出接頭數量：
ATX20+4P：1個
EPS 4+4P：1個
PCIE 6+2P：2個
SATA：4個
▼HDPLEX 400W AC-DC Adapter包裝外盒正面/背面，上面有商標、產品名稱、ASIN、UPC、FNSKU

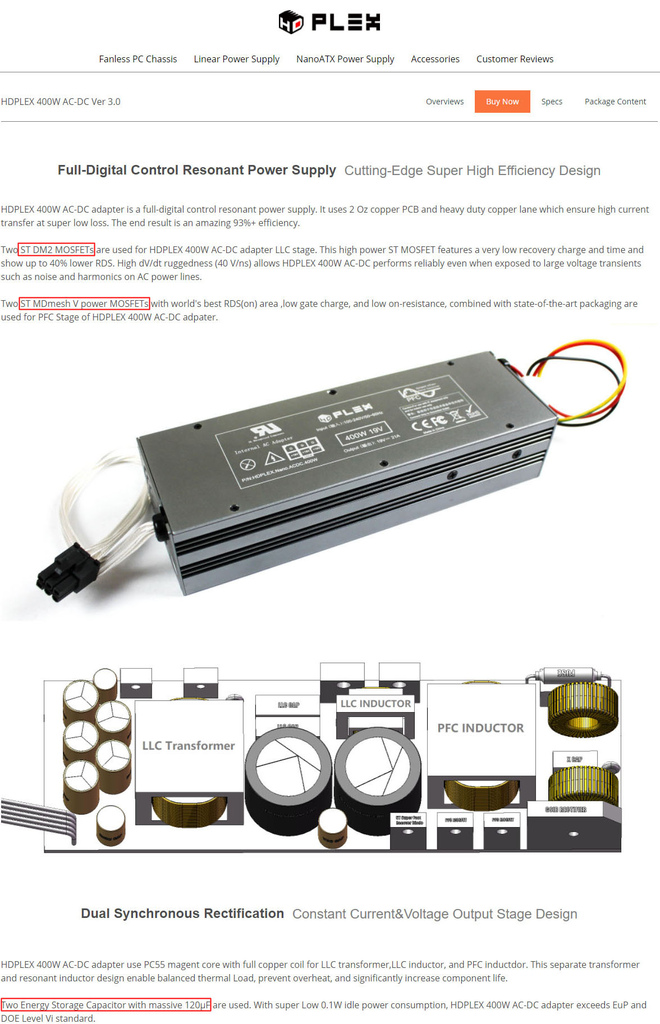

▼官方網站上HDPLEX 400W AC-DC Adapter的說明圖片文字，上方紅框文字標註APFC/HB-LLC使用ST MOSFET，下方紅框文字標註使用2顆120µF APFC電容

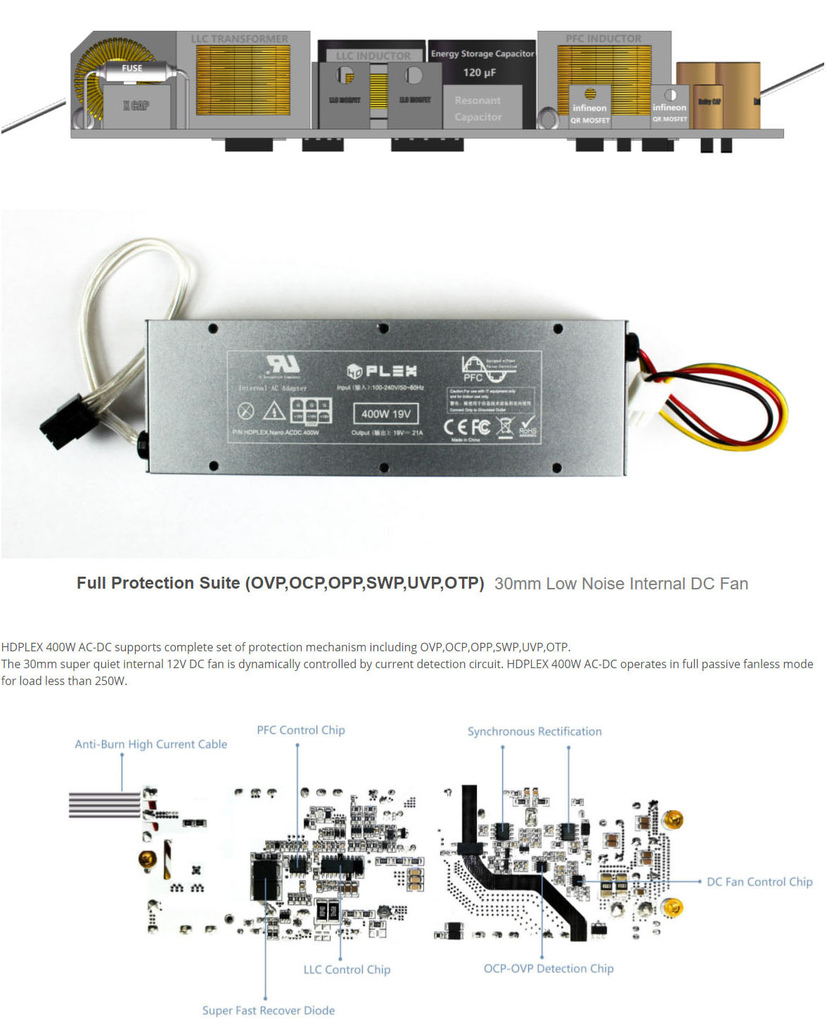

▼官方網站上HDPLEX 400W AC-DC Adapter的說明圖片文字(續)，說明250W以下負載為無風扇被動散熱模式

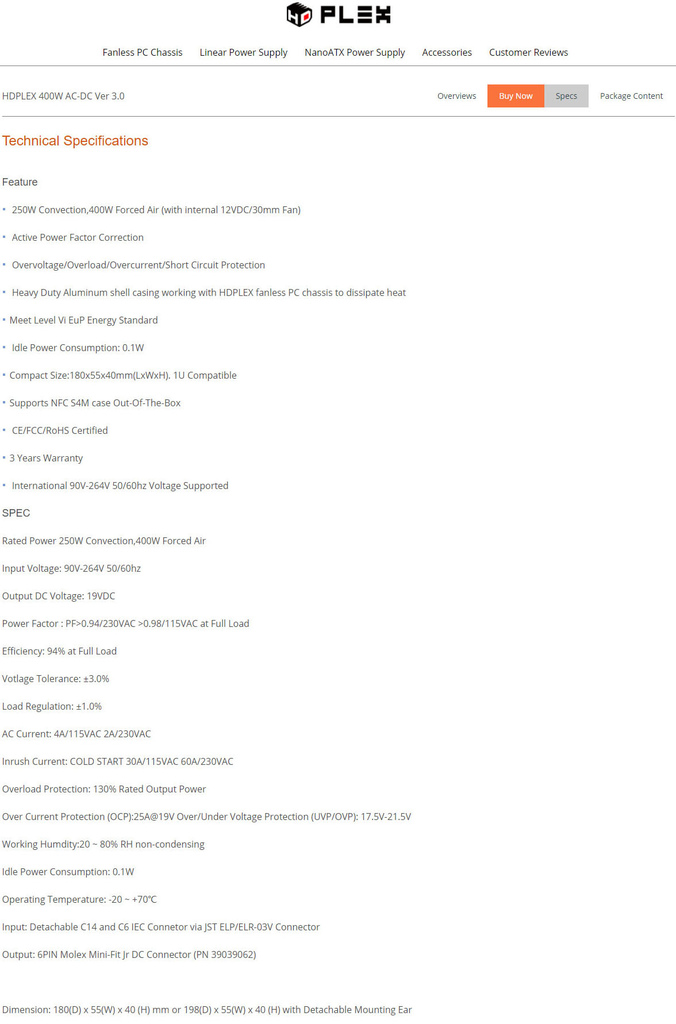

▼官方網站上HDPLEX 400W AC-DC Adapter的特色及規格說明

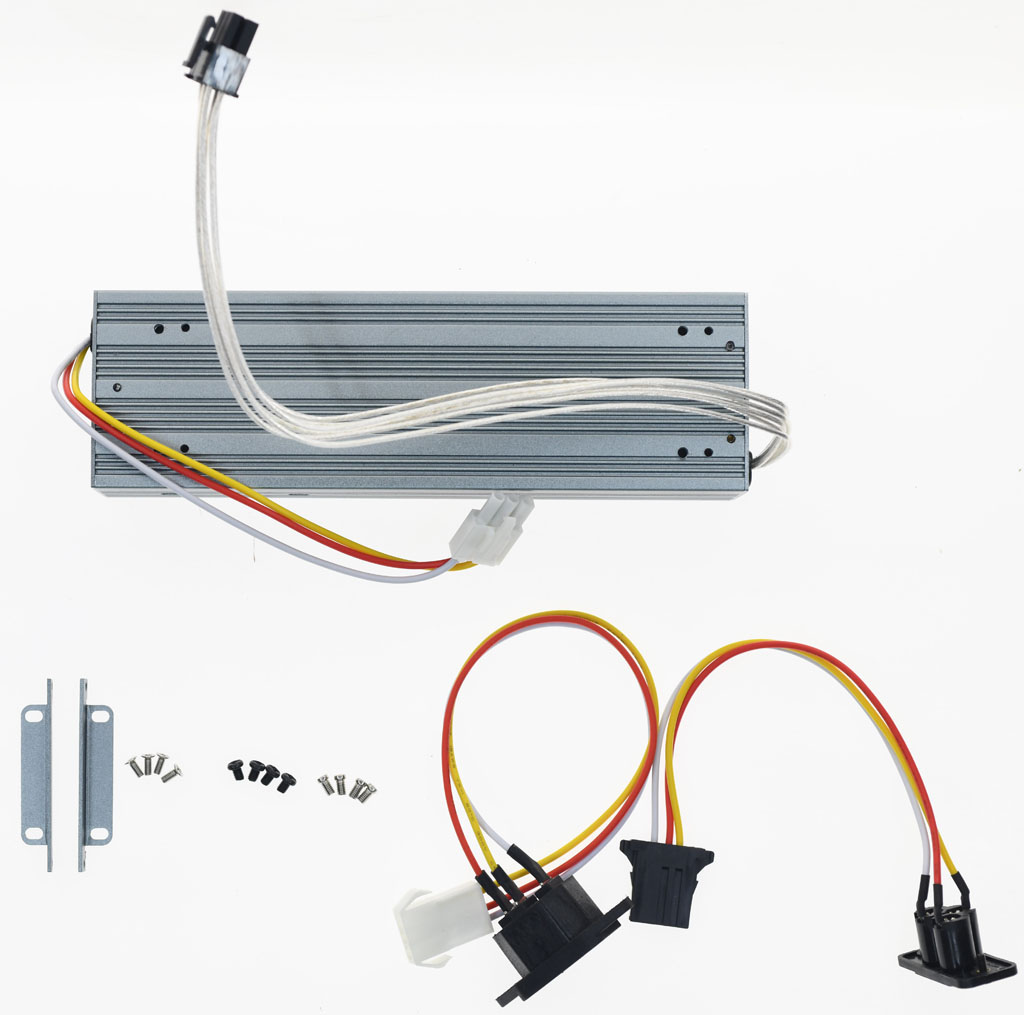

▼HDPLEX 400W AC-DC Adapter所有內容物一覽

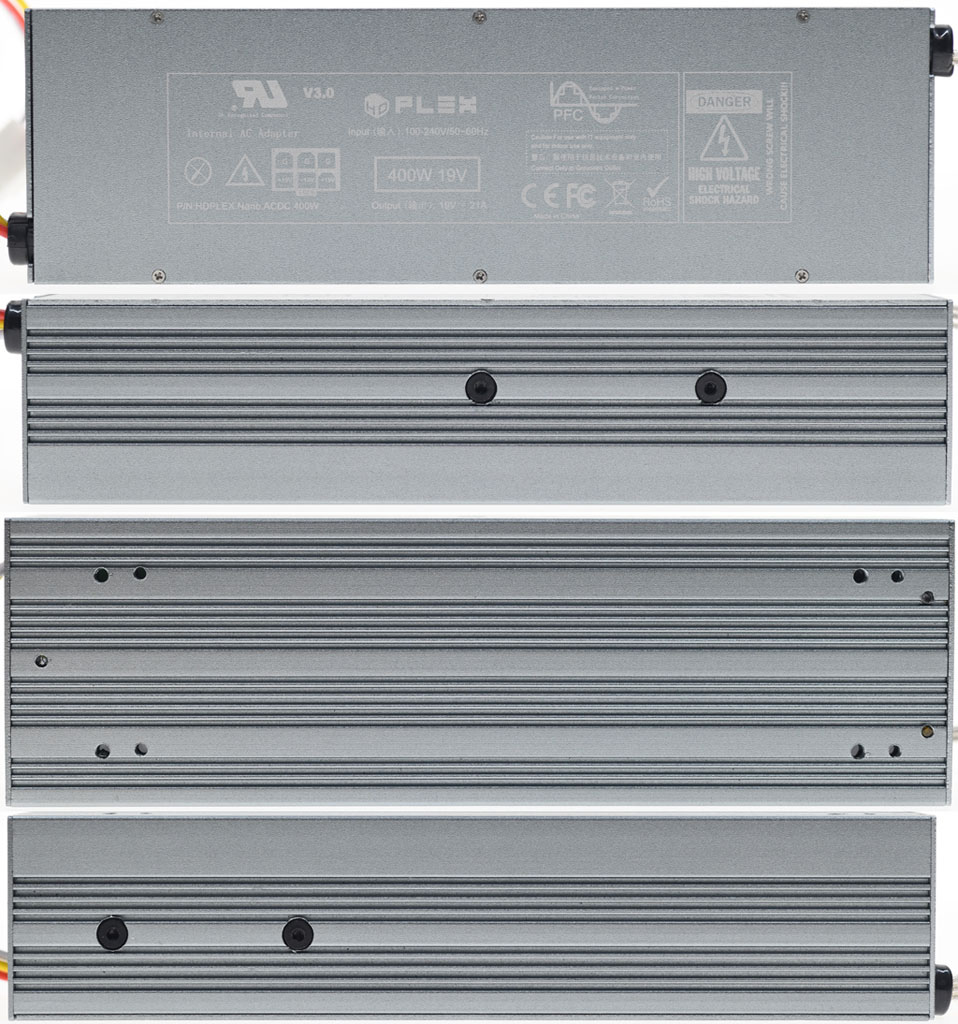

▼HDPLEX 400W AC-DC Adapter本體正面印上商標、產品名稱、輸入/輸出規格、輸出接腳定義圖、PFC圖樣、安規認證、高壓電危險標誌、警語(使用長度錯誤的螺絲會導致觸電)，下方側面/背面/上方側面有增加散熱面積用溝槽，背面兩側有固定用螺絲孔。本體長寬為190(本體含左右線路護套)/180(僅本體)*55.2mm

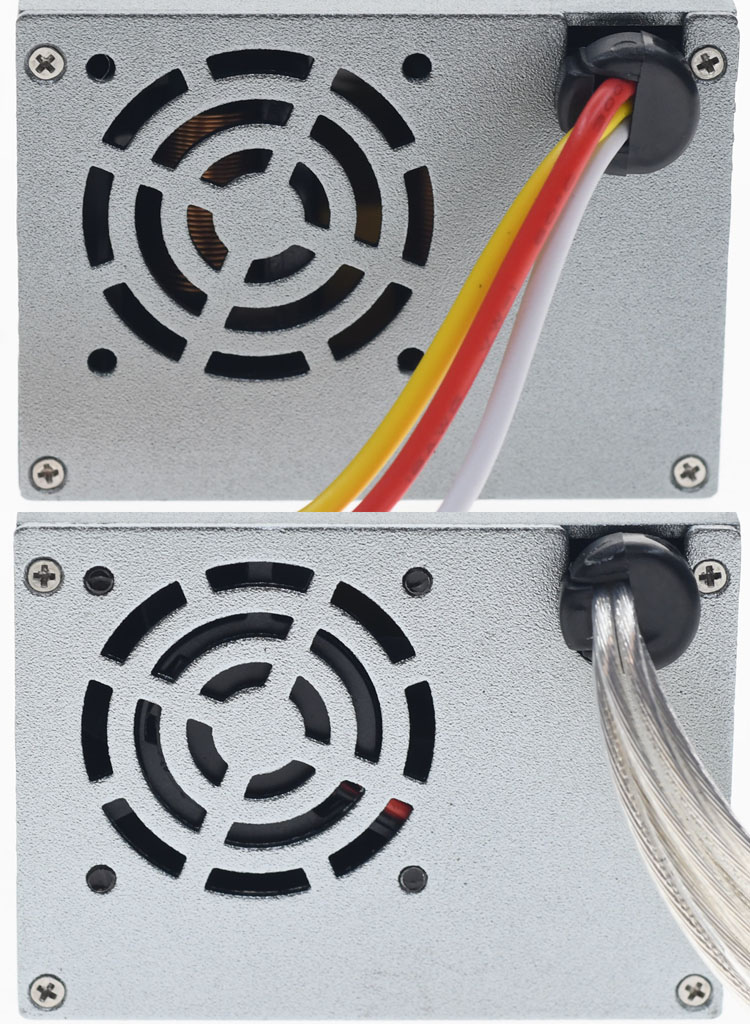

▼HDPLEX 400W AC-DC Adapter本體左/右側面有帶護套的輸入/輸出線組及通風口，靠近銀色輸出線組的通風口內有散熱風扇。本體厚度為40.1mm

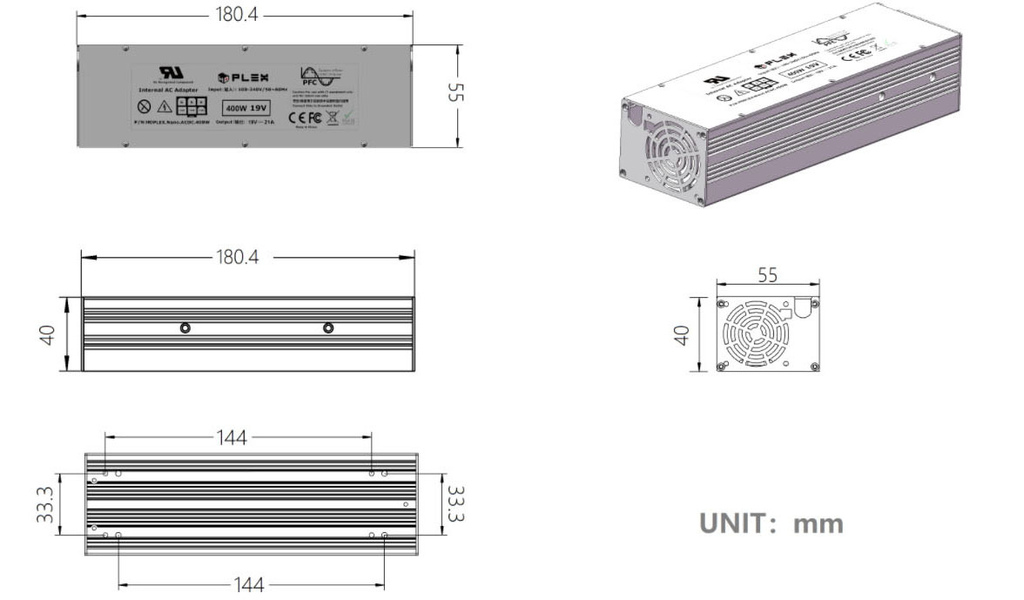

▼官方網站上HDPLEX 400W AC-DC Adapter的尺寸規格說明圖

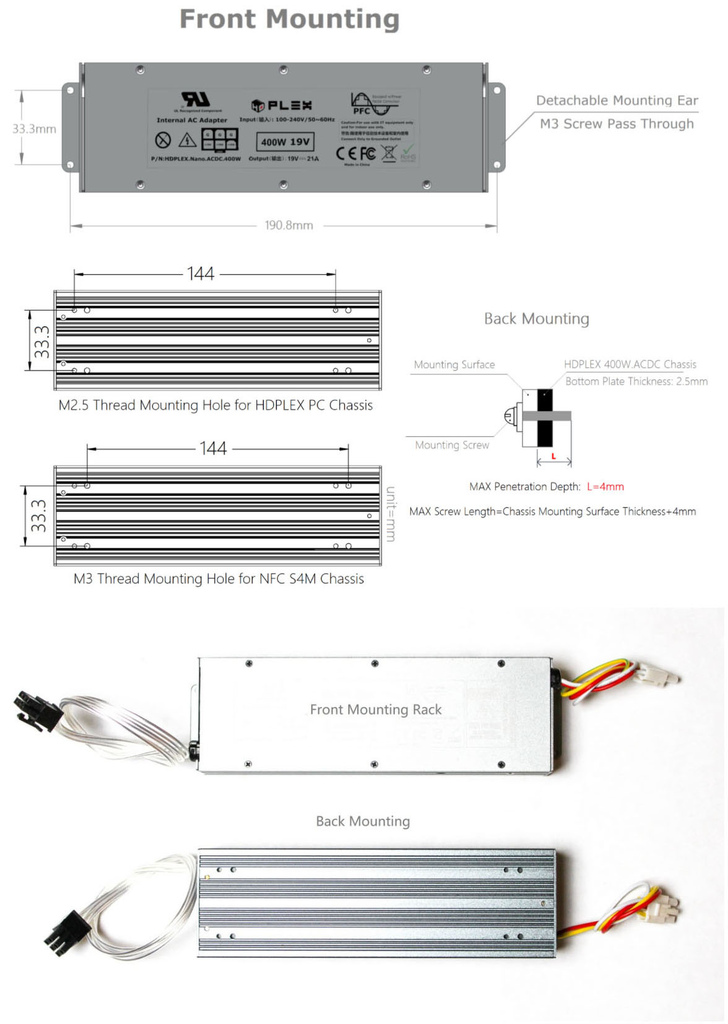

▼官方網站上HDPLEX 400W AC-DC Adapter的固定耳片安裝/本體背面螺絲孔距離/最大螺絲長度的說明圖

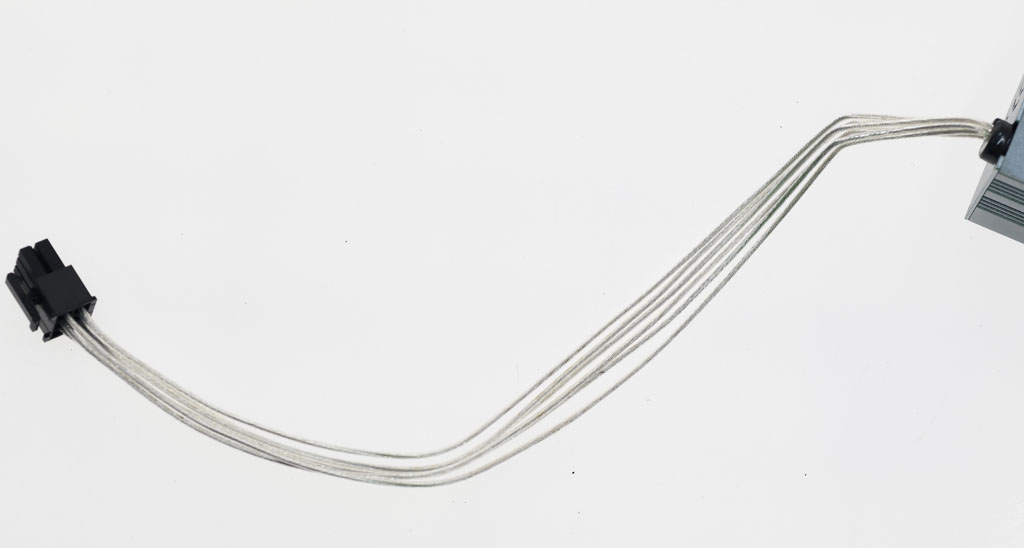

▼HDPLEX 400W AC-DC Adapter銀色輸出線組長度為27公分，末端為Molex Mini-Fit Jr 6PIN輸出插頭

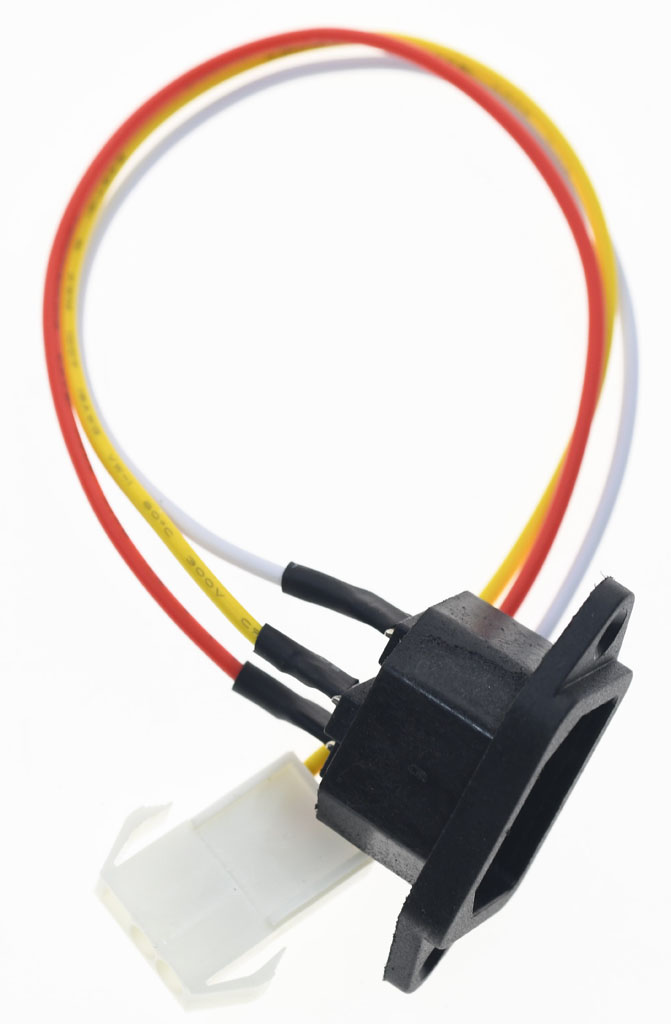

▼HDPLEX 400W AC-DC Adapter交流輸入線組採用18AWG線材，長度17公分。配件內隨附C14交流輸入插座連接線，採用18AWG線材，長度22公分，尾端有ELR-03V連接器，可與HDPLEX 400W AC-DC Adapter交流輸入線組的ELP-03V連接器互接

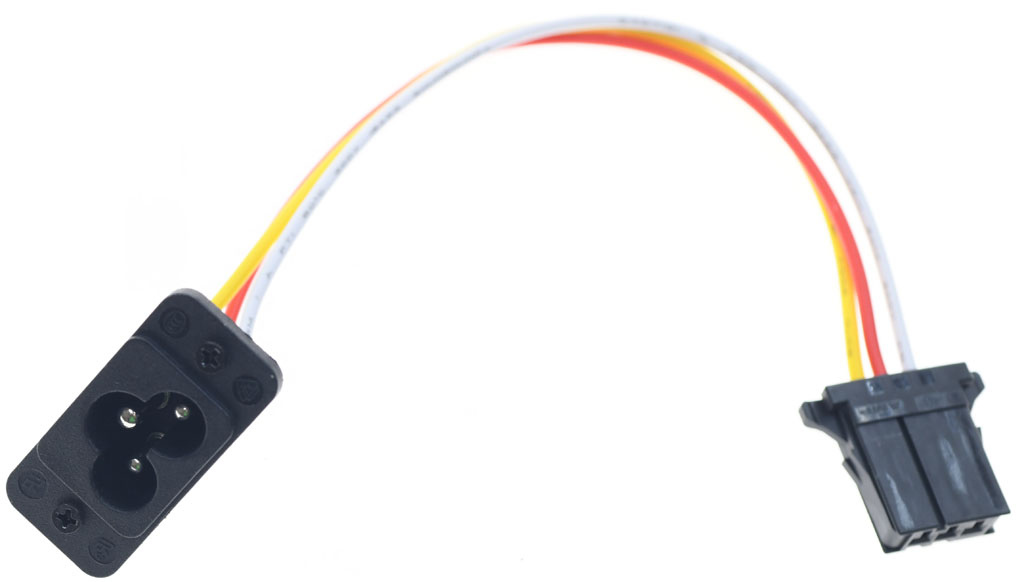

▼配件內也隨附C6交流輸入插座連接線，但線路尾端連接器規格非ELR-03V，無法連接，可能是出廠時放錯了

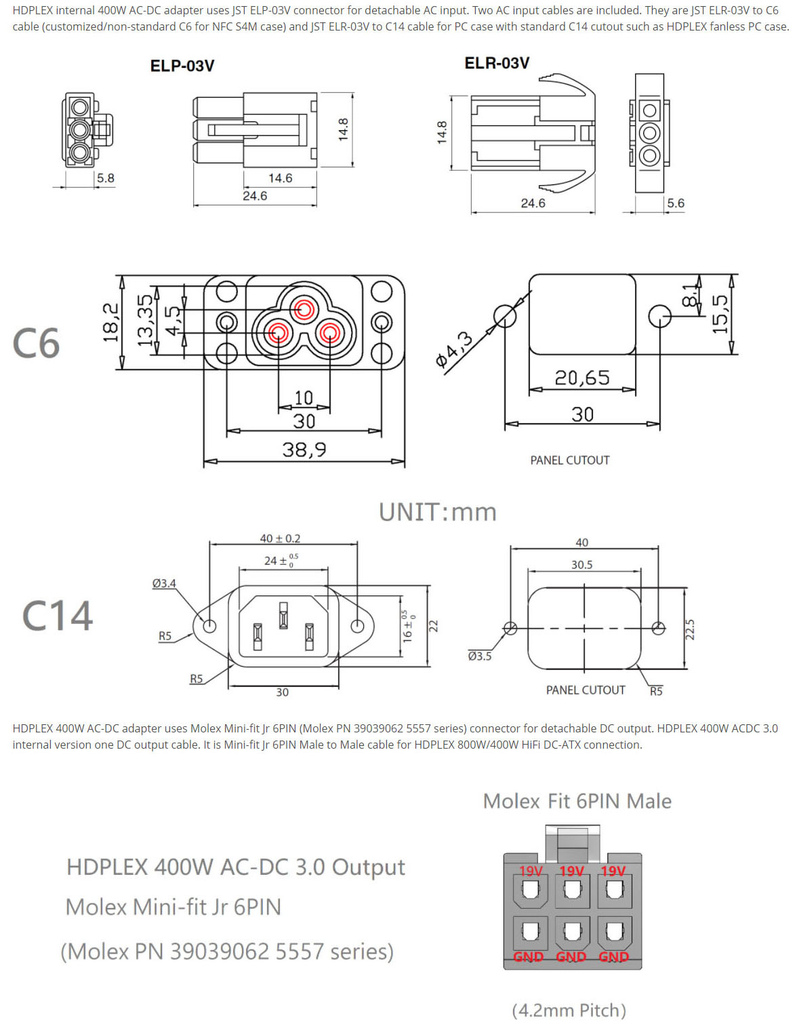

▼官方網站上HDPLEX 400W AC-DC Adapter的交流電源線連接器(電源端ELP-03V，輸入插座端ELR-03V)、C6/C14交流輸入插座本體與開孔尺寸圖、19V輸出插頭Molex Mini-Fit Jr 6PIN接腳定義圖

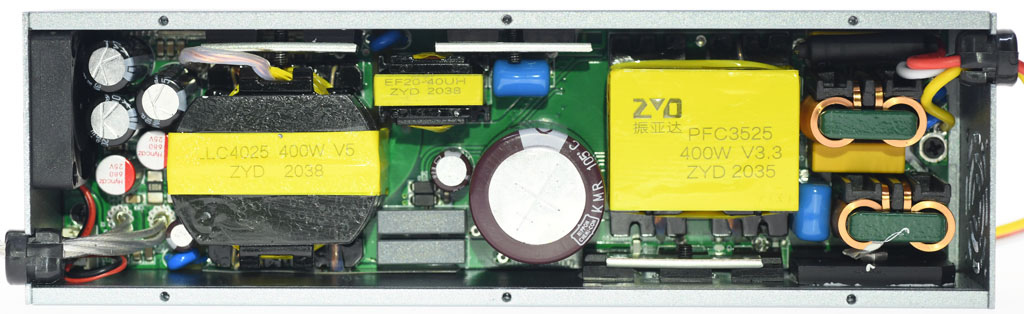

▼HDPLEX 400W AC-DC Adapter內部結構圖，採用APFC、半橋諧振HB-LLC、二次側19V同步整流

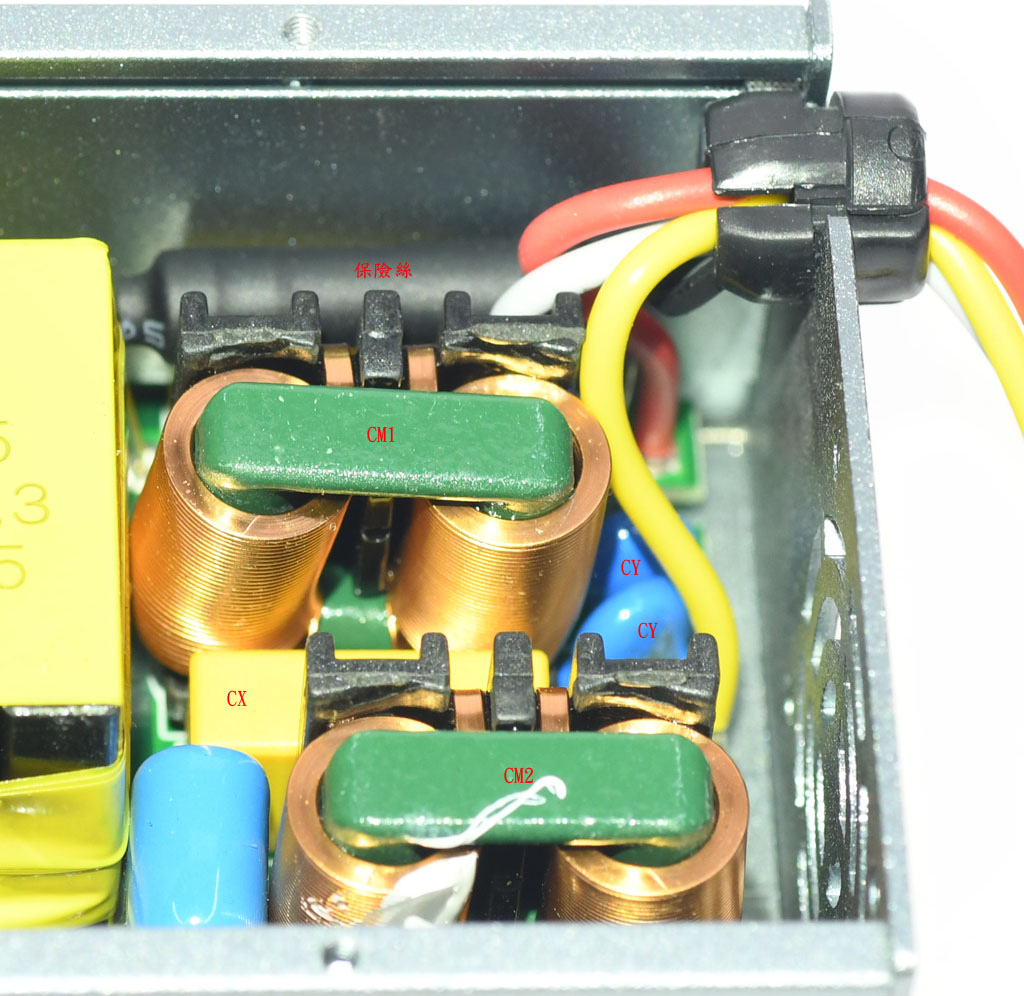

▼交流輸入三色電源線穿過外殼處有護套，電路板上交流輸入EMI濾波電路有2個共模電感，1個X電容，2個Y電容。臥式安裝的保險絲有包覆套管，共模電感採用直立磁芯，兩側扁平狀漆包線捲繞成圓筒狀

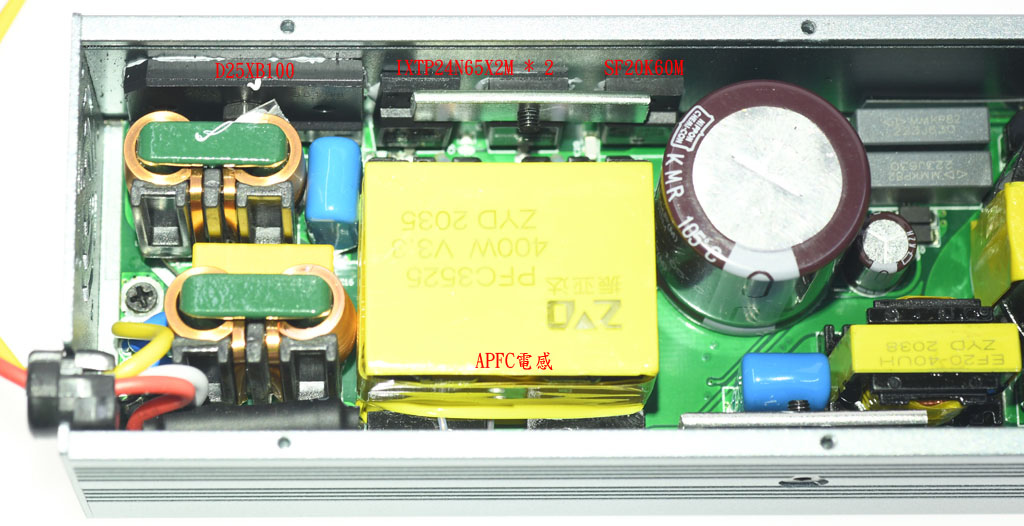

▼SHINDENGEN新電元D25XB100(1000V/25A)橋式整流器、2顆IXYS IXTP24N65X2M(650V/145mΩ/24A@25℃)全絕緣封裝APFC MOSFET及1顆SHINDENGEN新電元SF20K60M(600V/20A@96℃)全絕緣封裝APFC二極體都固定在外殼上並透過鋁製外殼散熱。APFC電感外包覆黃色聚酯薄膜膠帶

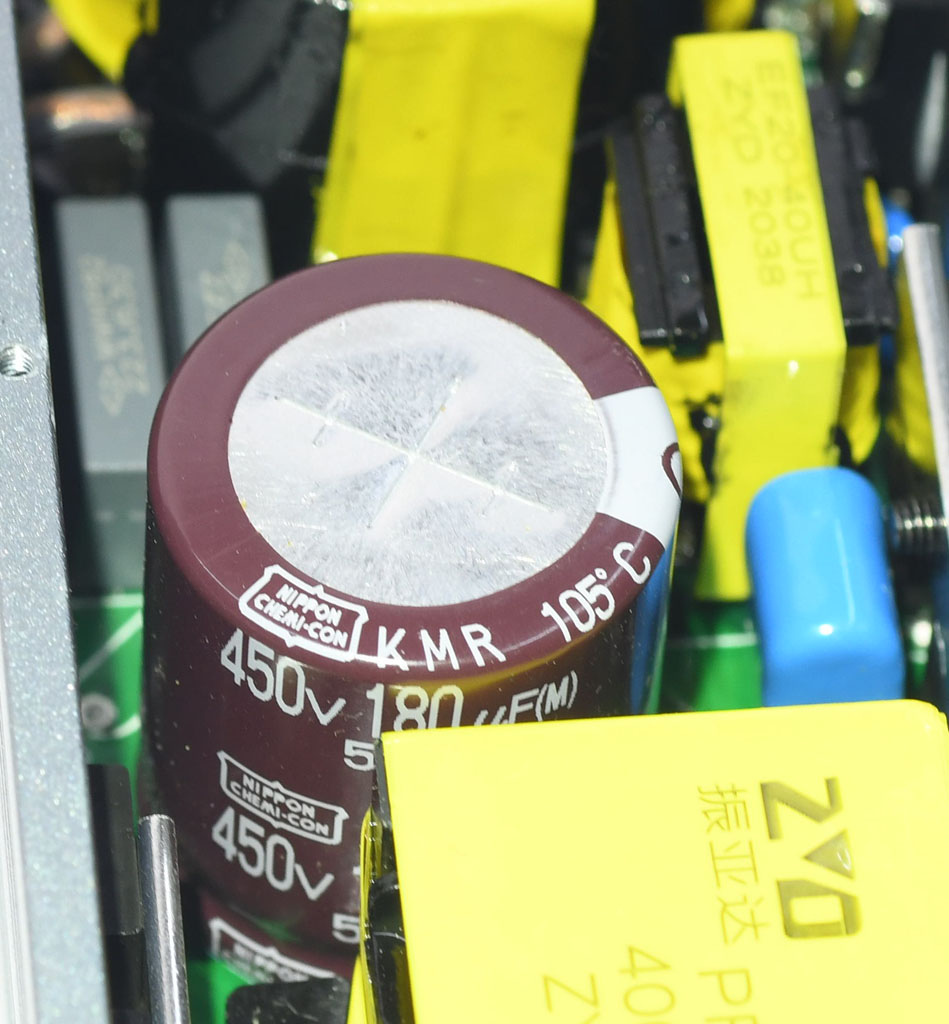

▼APFC電容採用Nippon Chemi-con KMR系列(2000小時@105℃)450V 180µF電解電容

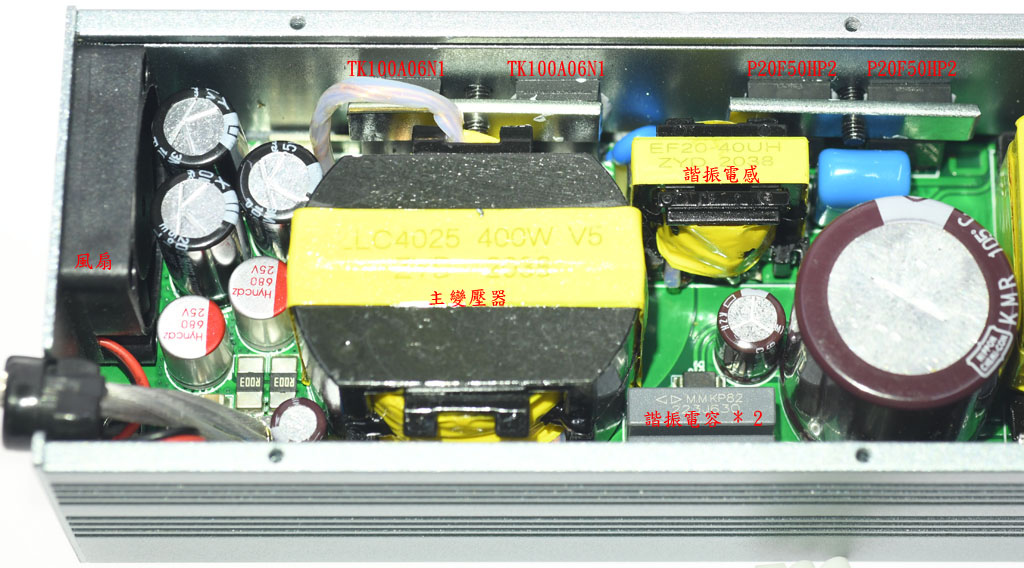

▼一次側半橋諧振的2顆SHINDENGEN新電元P20F50HP2(500V/360mΩ/20A@25℃)全絕緣封裝MOSFET及二次側19V同步整流的2顆TOSHIBA東芝TK100A06N1(60V/2.2mΩ/100A@25℃)全絕緣封裝MOSFET都固定在外殼上並透過鋁製外殼散熱。1個諧振電感與2個諧振電容組成一次側諧振槽。19V輸出濾波採用Rubycon YXJ系列電解電容及Hyncdz固態電容，電容左側有3公分風扇，輸出超過250W才會開始運轉。輸出電源線穿過外殼處有黑色護套

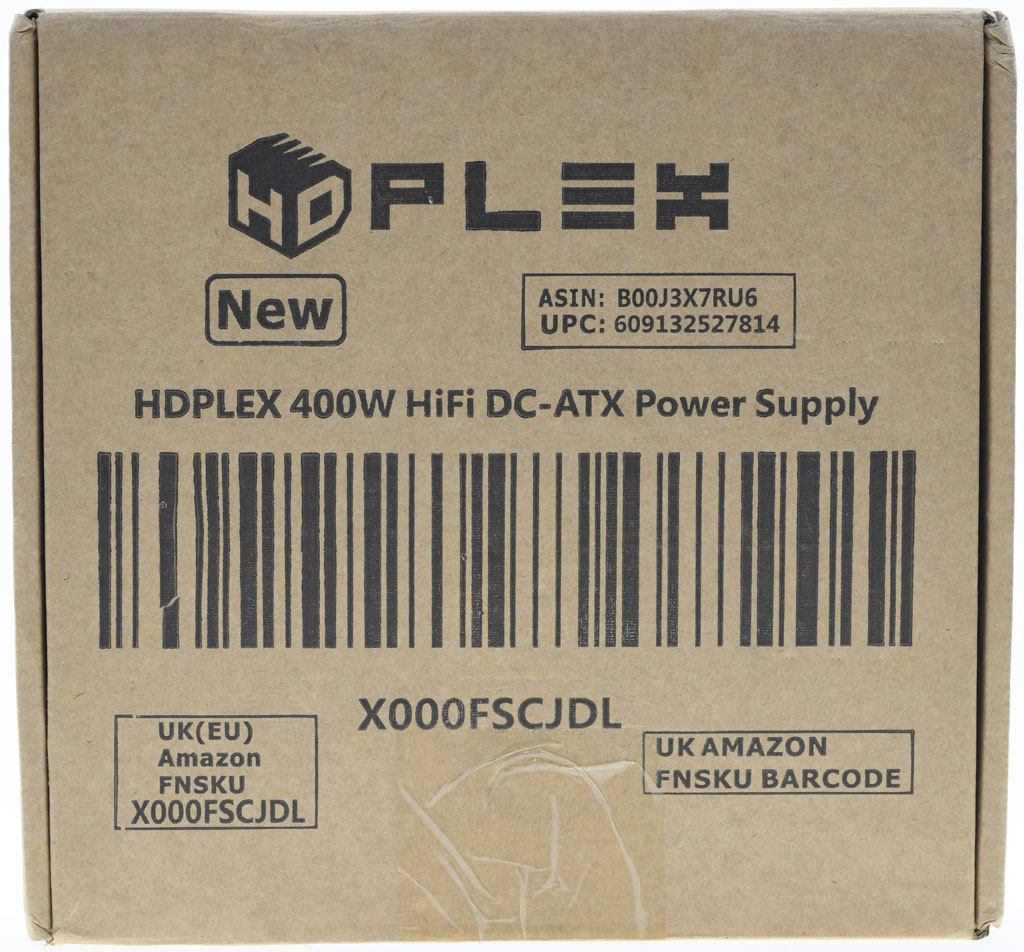

▼HDPLEX 400W HiFi DC-ATX包裝外盒，上面有商標、產品名稱、ASIN、UPC、FNSKU

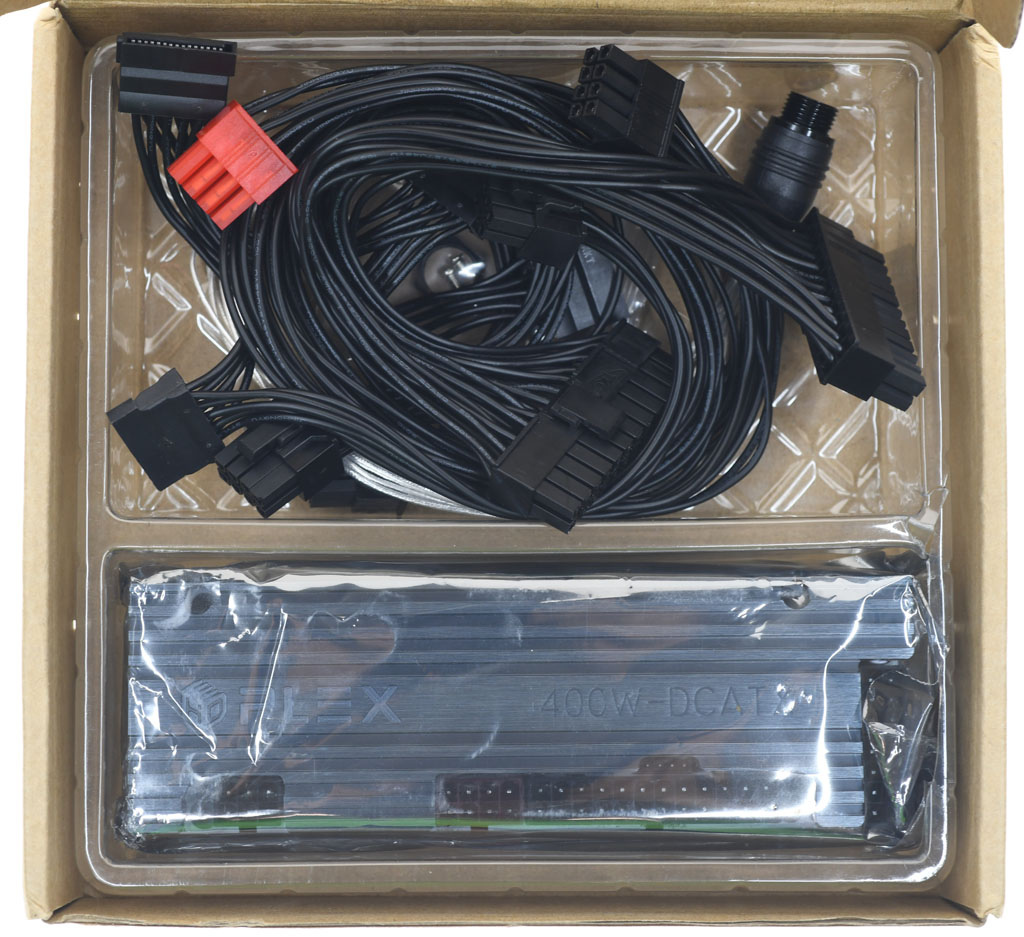

▼打開HDPLEX 400W HiFi DC-ATX外盒，內部透明塑膠泡殼分別裝著線組/配件(上)及包著靜電袋的本體(下)
▼官方網站上HDPLEX 400W HiFi DC-ATX的說明圖片文字，紅框文字標註內部使用德國WE大電流電感、WIMA音響級電容、英飛凌MOSFET、TI德儀LM2642控制器

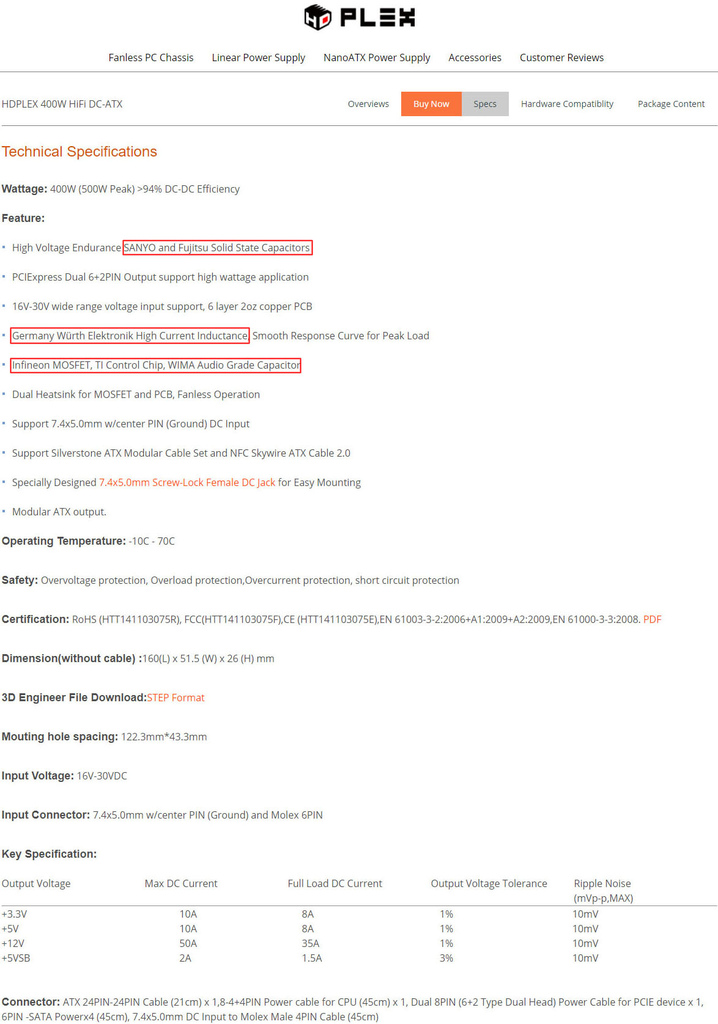

▼官方網站上HDPLEX 400W HiFi DC-ATX的特色及規格說明，紅框文字標註內部使用SANYO/FUJITSU固態電容、德國WE大電流電感、Infineon英飛凌MOSFET、TI德儀控制器、WIMA音響級電容

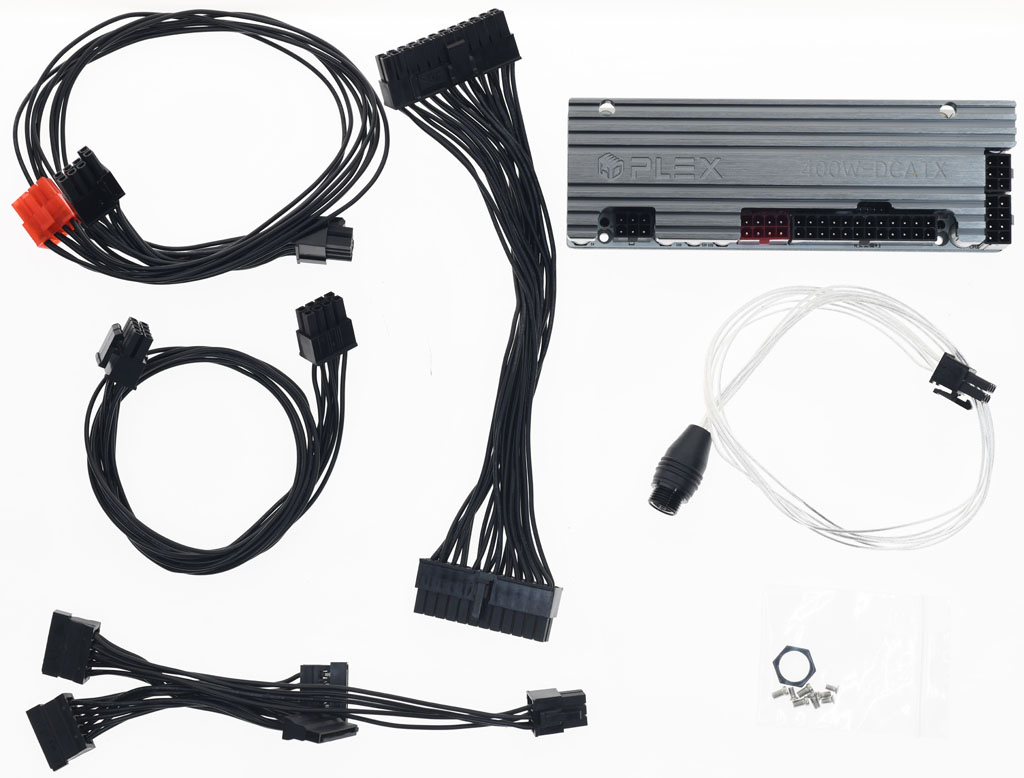

▼HDPLEX 400W HiFi DC-ATX所有內容物一覽
▼HDPLEX 400W HiFi DC-ATX本體正/背面皆覆蓋鋁製散熱片，正面有HDPLEX 400W-DCATX壓印及增大表面積的橫向溝槽，背面有商標、產品名稱、版本、日期、條碼、認證標章、UPC、產地的雷射刻印。本體長寬為160*51.5mm

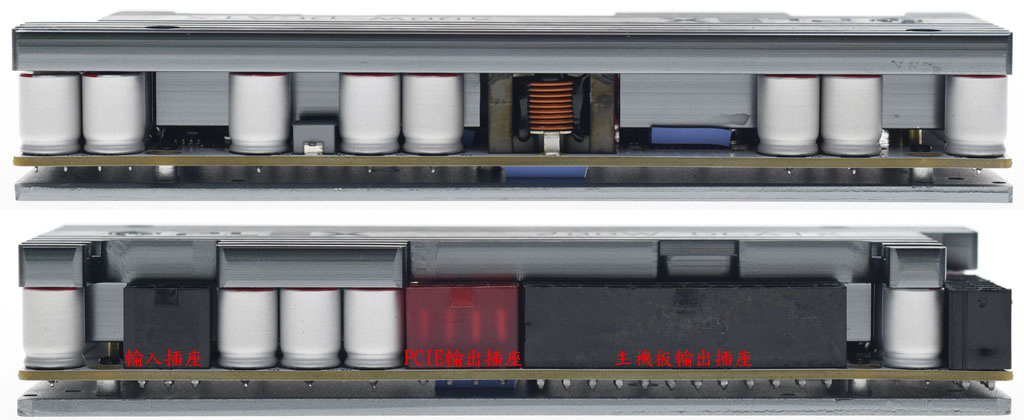

▼HDPLEX 400W HiFi DC-ATX本體上/下側面，厚度為27.6mm，背面鋁製散熱片使用藍色導熱墊接觸PCB，協助散熱

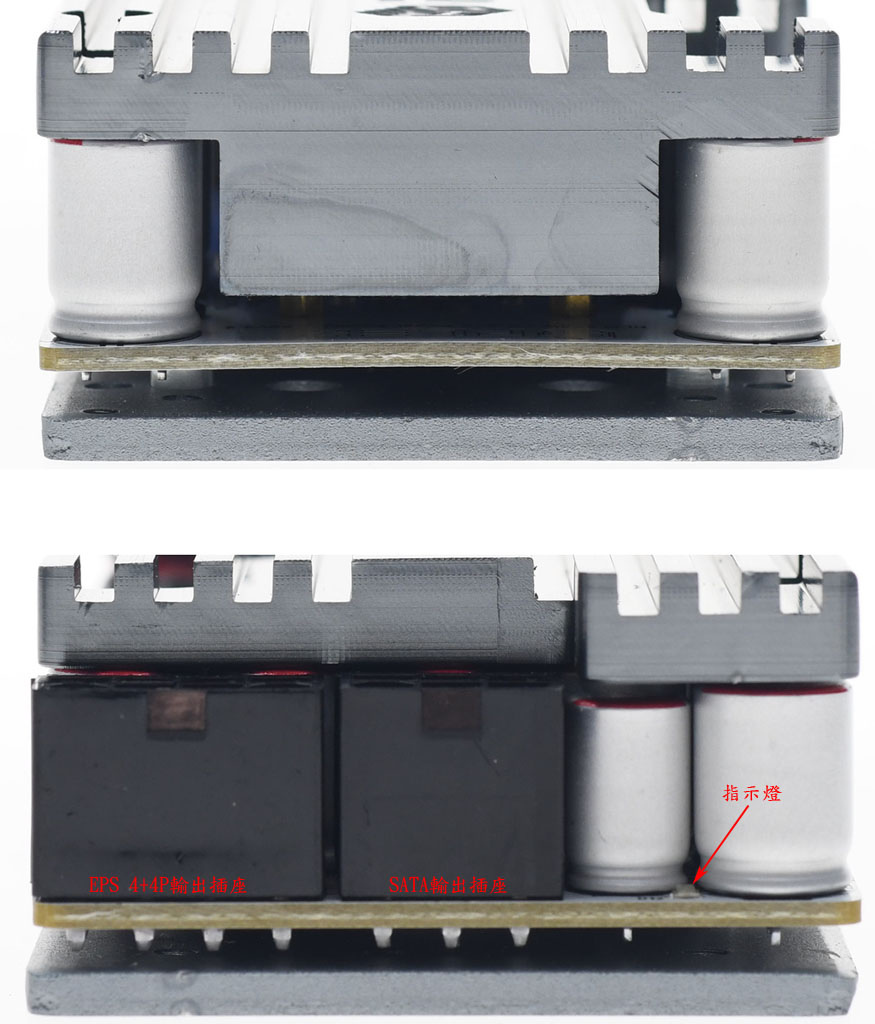

▼HDPLEX 400W HiFi DC-ATX本體左/右側面，SATA輸出插座旁有一LED狀態指示燈，接通外部電源未啟動時是橘燈，電源啟動輸出後會變藍燈

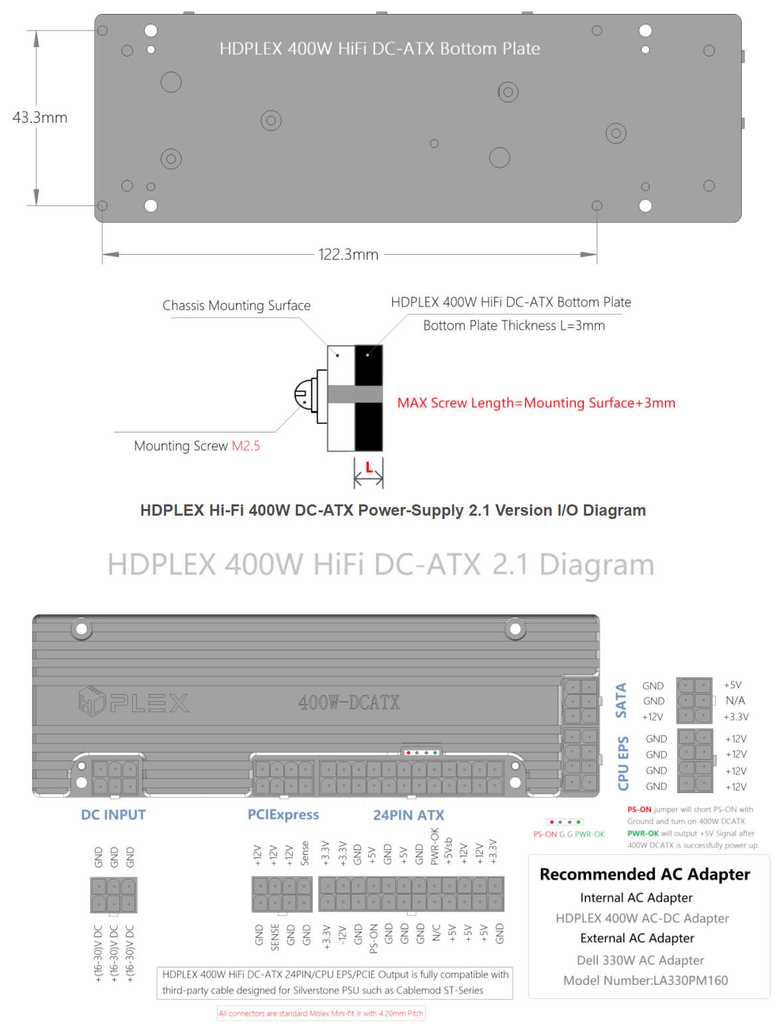

▼官方網站上HDPLEX 400W HiFi DC-ATX的鎖孔位置尺寸規格、最大螺絲長度說明圖、輸入/輸出插座接腳定義圖、推薦使用的內部/外部電源型號
▼HDPLEX 400W HiFi DC-ATX取下正面散熱片後的樣子。上方使用的DC-DC MOSFET均為CMOS(廣東場效應半導體有限公司)CMSA4006(DFN-8 5x6封裝，40V/6mΩ/70A@25℃)，12V使用8顆，3.3V/5V各使用2顆。3.3V/5V DC-DC控制器使用2顆RICHTEK立錡RT8110同步降壓DC-DC PWM控制器，最右側12V DC-DC控制器型號DG8510。RICHTEK立錡RT8279 5A降壓DC-DC轉換IC負責轉換5VSB，TI徳儀TPS5430 3A降壓轉換IC負責轉換-12V。3.3V/5V DC-DC方形電感上有WE(Wurth Elektronik)商標，12V DC-DC電感上有HD PLEX商標。固態電容廠牌未知

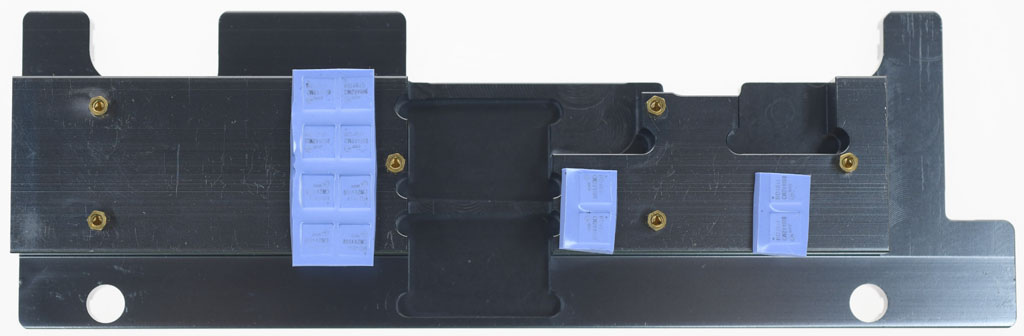

▼正面散熱片的背面貼上3.3V(右)/5V(中)/12V(左)DC-DC MOSFET用藍色導熱墊，使其熱量可傳導至頂部散熱片上

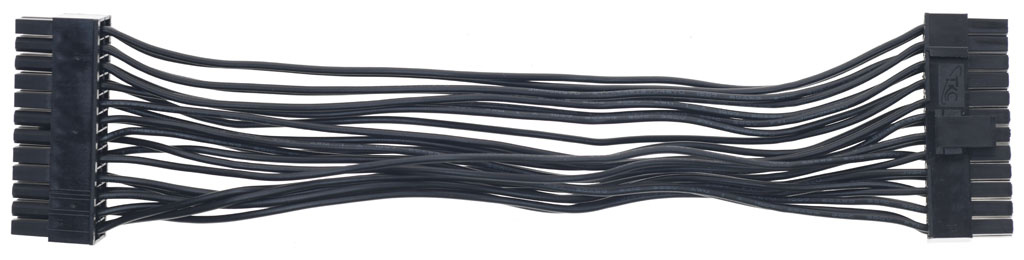

▼一組ATX20+4P黑色模組化線路，長度為19公分，採用20AWG線路
▼一組EPS 4+4P黑色模組化線路，長度為43公分，採用20AWG線材

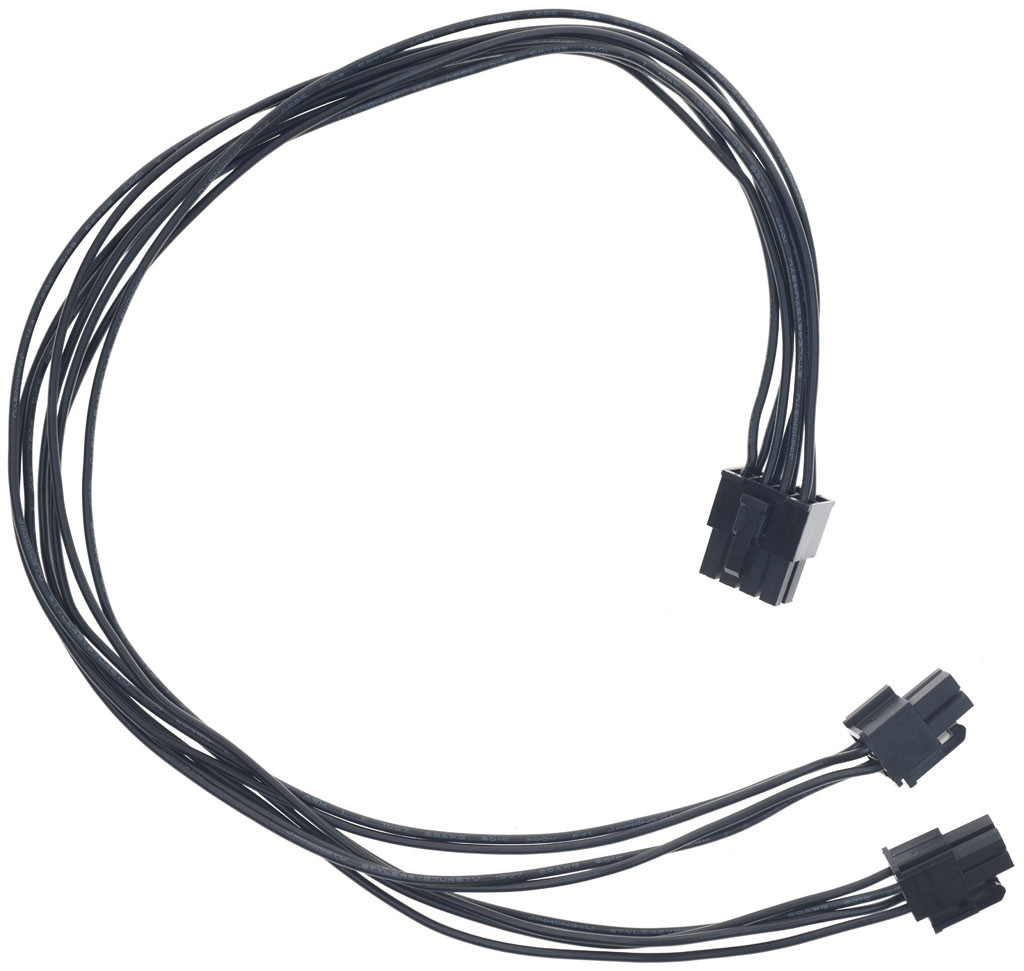

▼一組顯示卡電源黑色模組化線路，提供2個PCIE 6+2P接頭，至第一個接頭線路長度為43公分，接頭間線路長度為8公分，採用20AWG線材

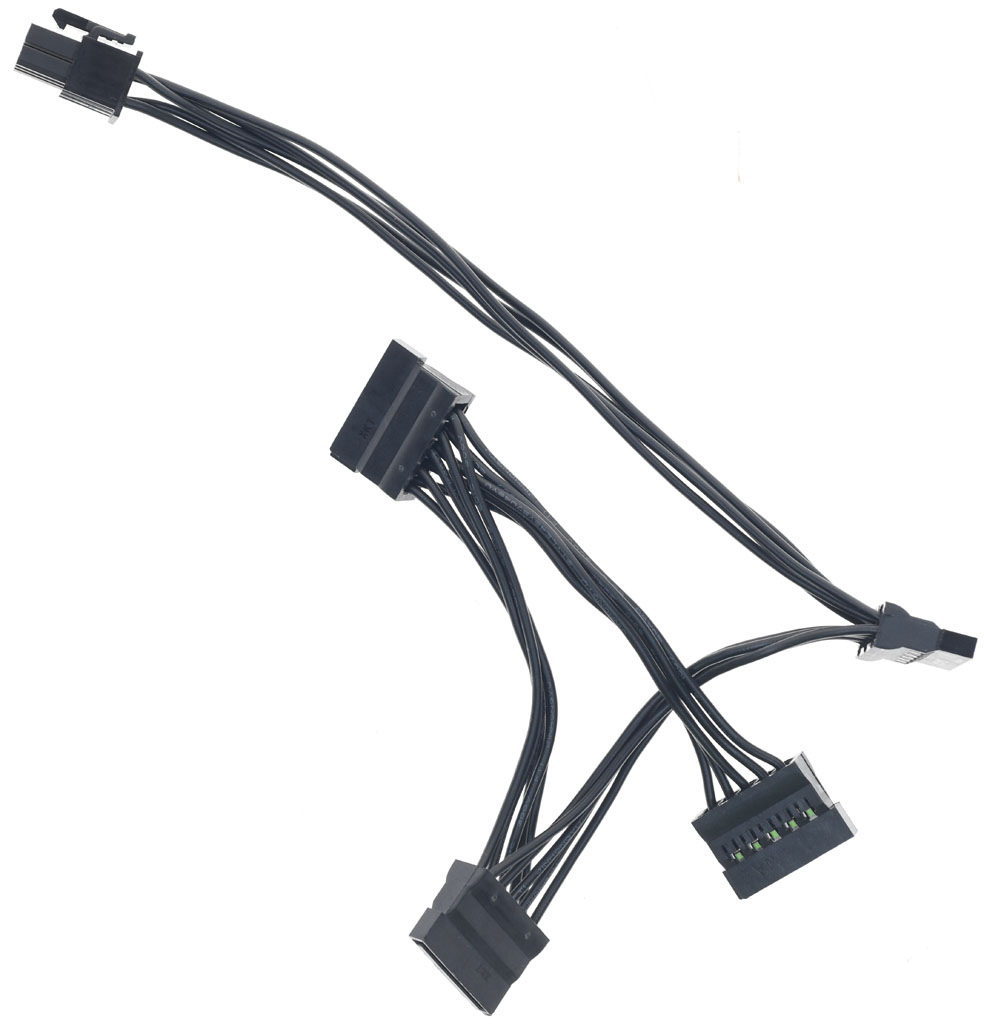

▼一組SATA接頭黑色模組化線路，提供4個直式SATA接頭，至第一個接頭線路長度為16公分，接頭間線路長度為8公分，採用20AWG線材

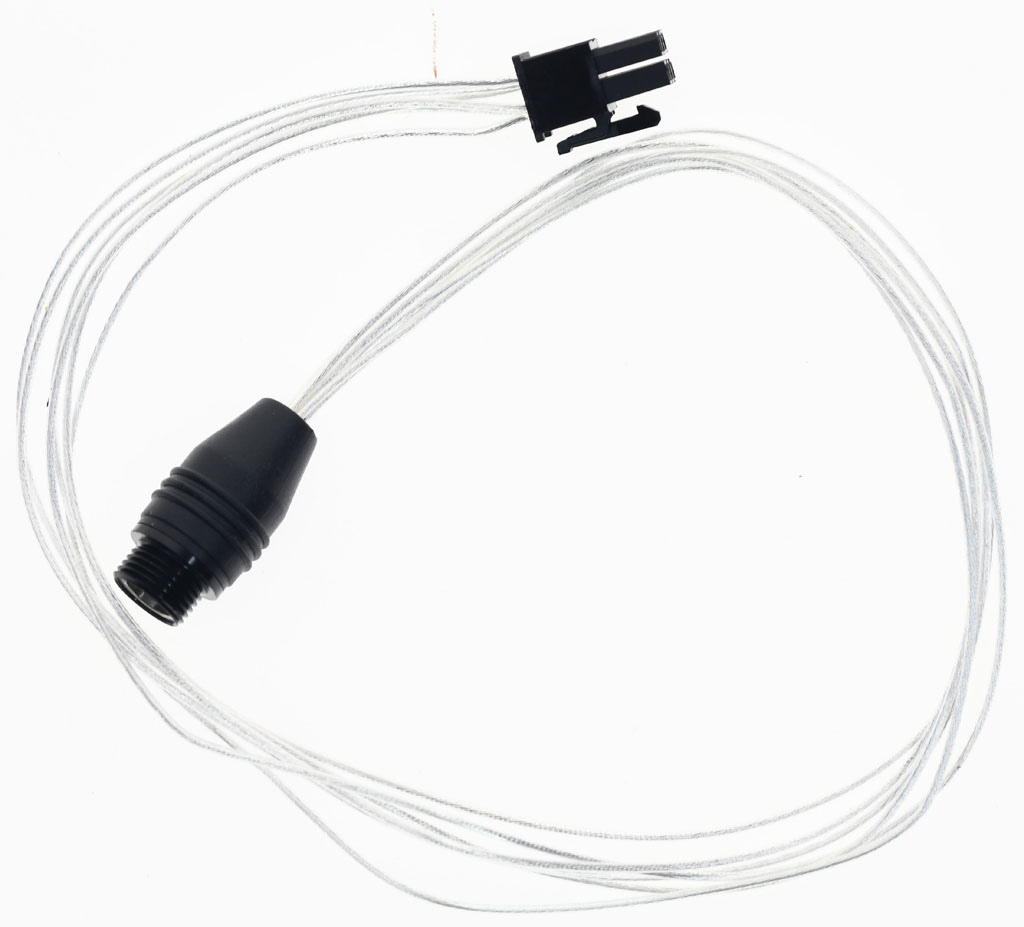

▼一組電源輸入用DC插座銀色線路，長度為42公分

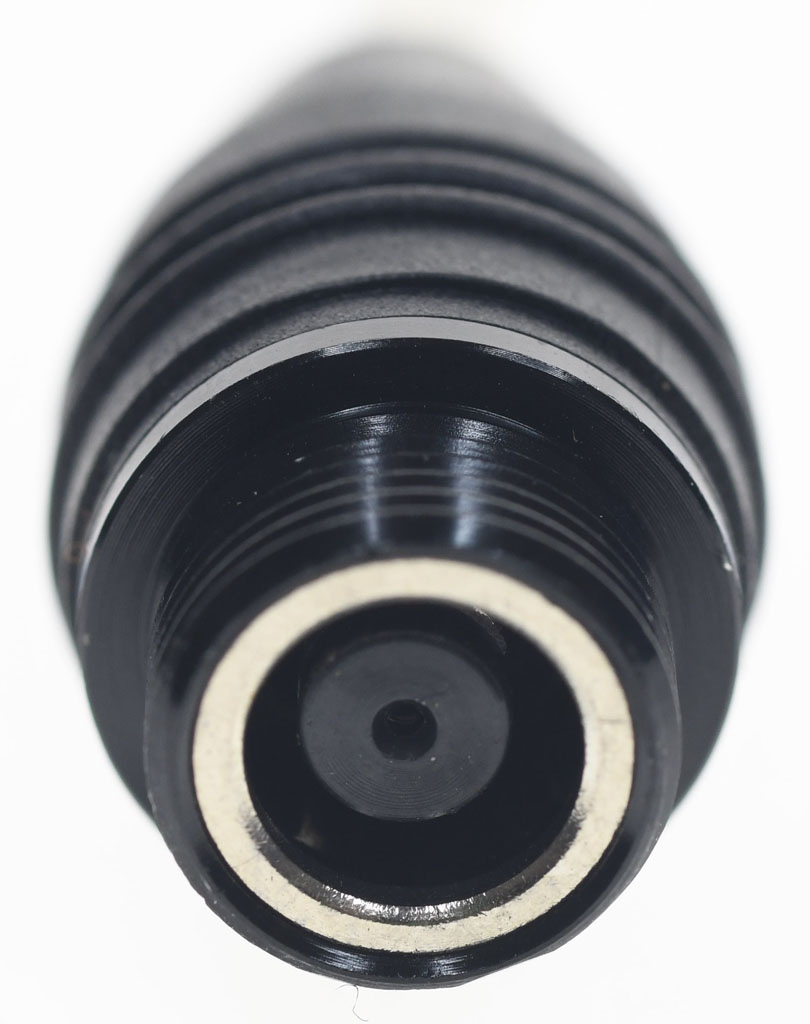

▼7.4x5mm中央帶針DC插座，外圈有固定用螺牙，搭配隨附配件中的螺母，可將DC插座鎖在外殼上

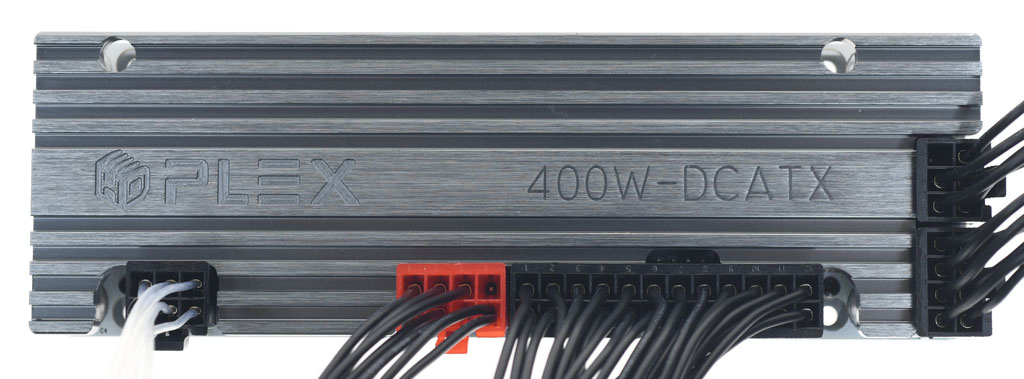

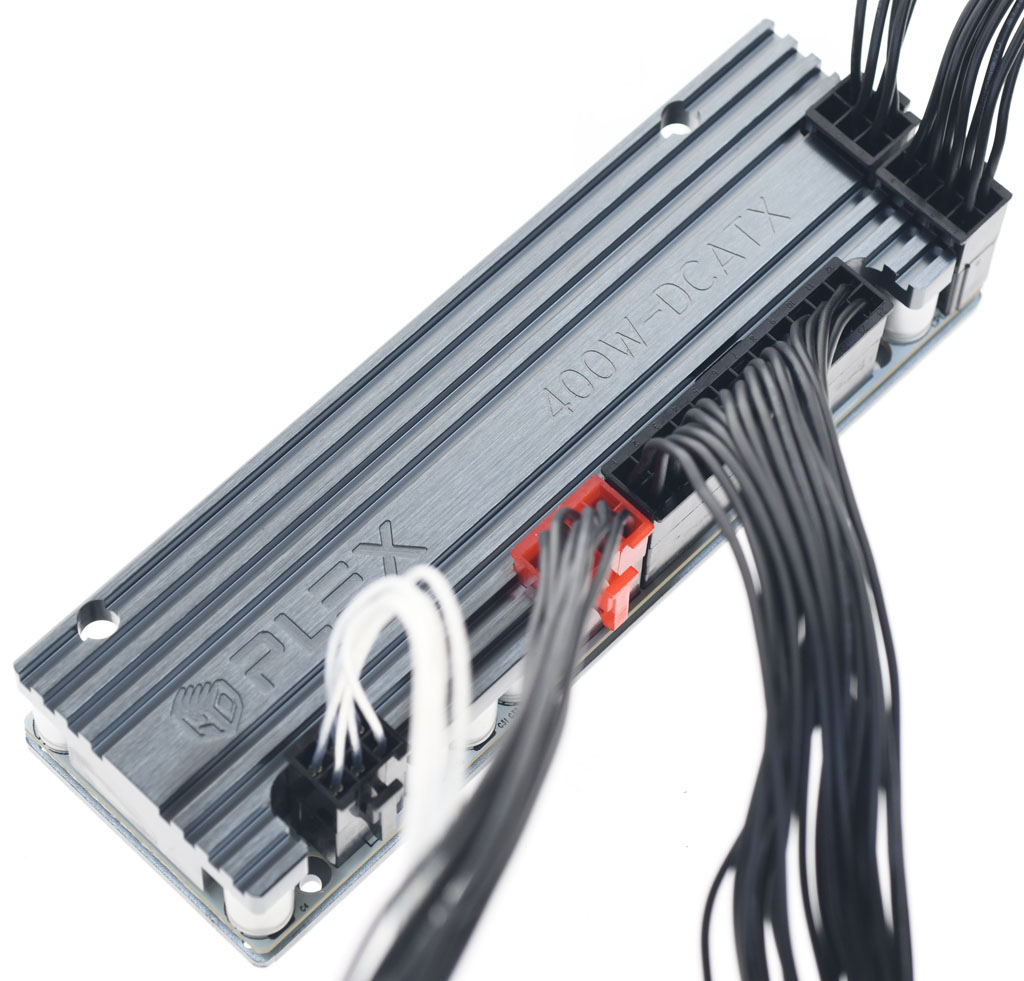

▼將所有線路插上HDPLEX 400W HiFi DC-ATX的樣子
接下來就是上機測試
測試文閱讀方式請參照此篇：電源測試文閱讀小指南

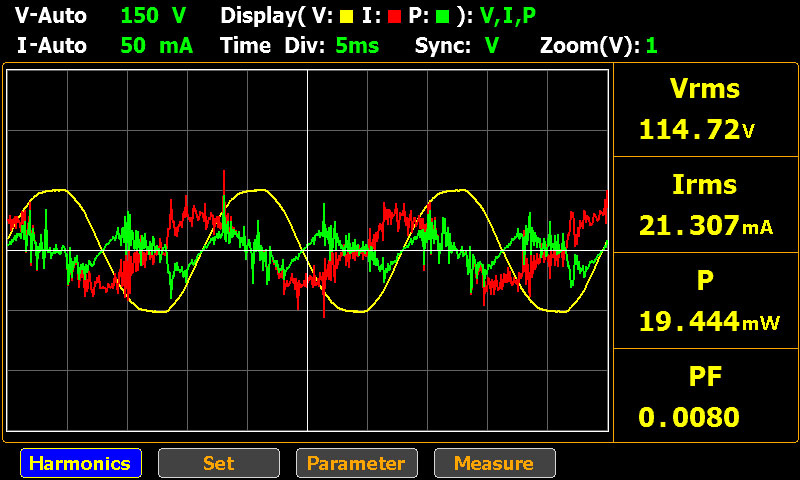

▼HDPLEX 400W AC-DC Adapter未連接任何負載時，待機功耗低於0.1W(100mW)

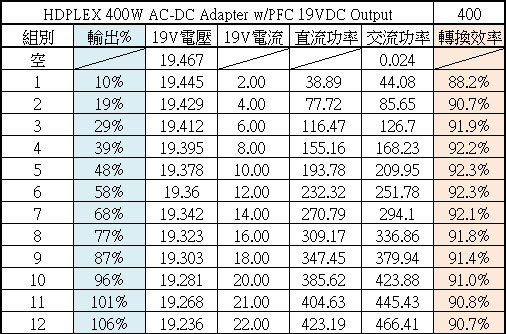

▼HDPLEX 400W AC-DC Adapter輸出負載測試，輸出48%至58%時有最高轉換效率92.3%

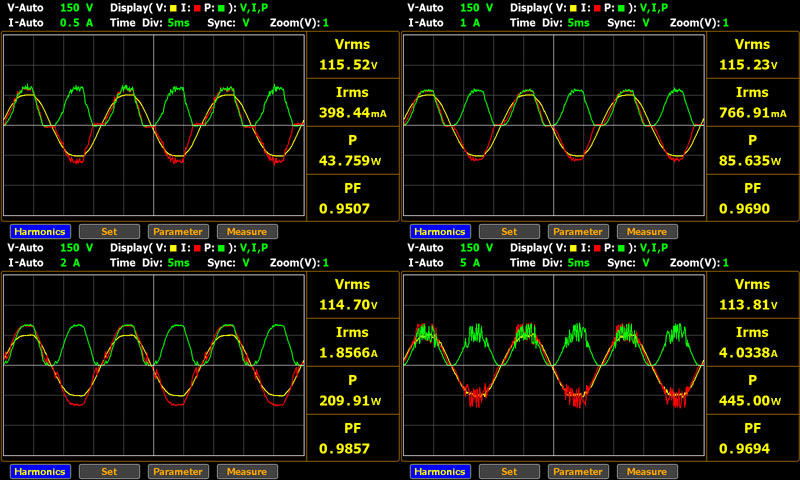

▼HDPLEX 400W AC-DC Adapter輸出10%(左上)、19%(右上)、48%(左下)、101%(右下)的交流輸入波形(黃色-電壓，紅色-電流，綠色-功率)

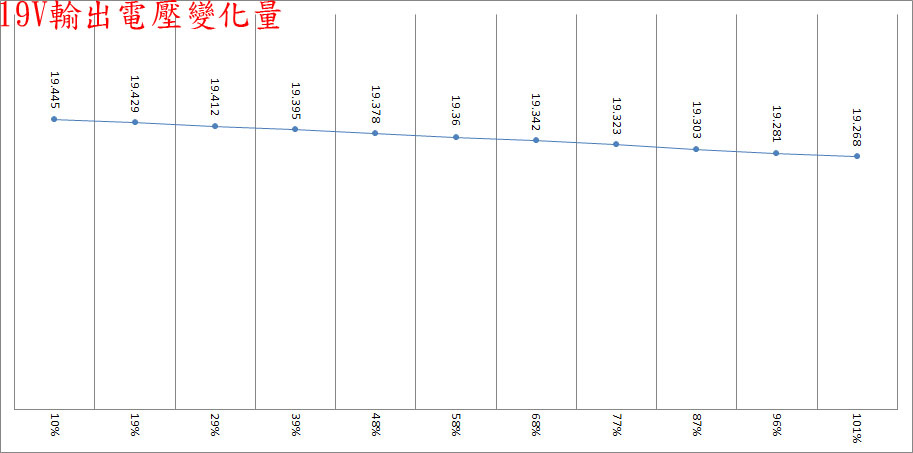

▼HDPLEX 400W AC-DC Adapter輸出10%至101%之間19V輸出電壓最高與最低點差異為177mV
以下波形圖，CH2藍色波形為19V電壓波型

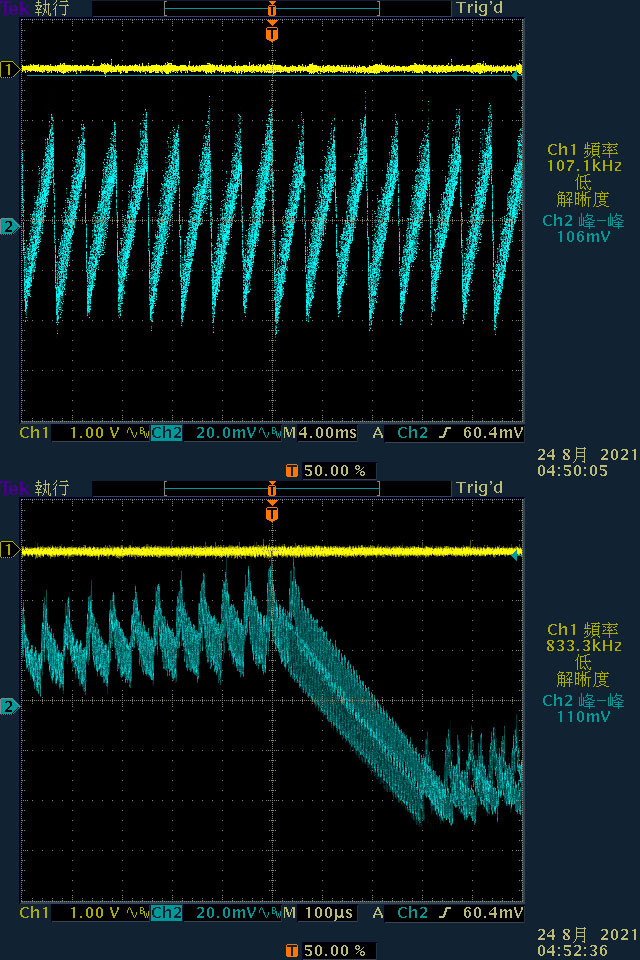

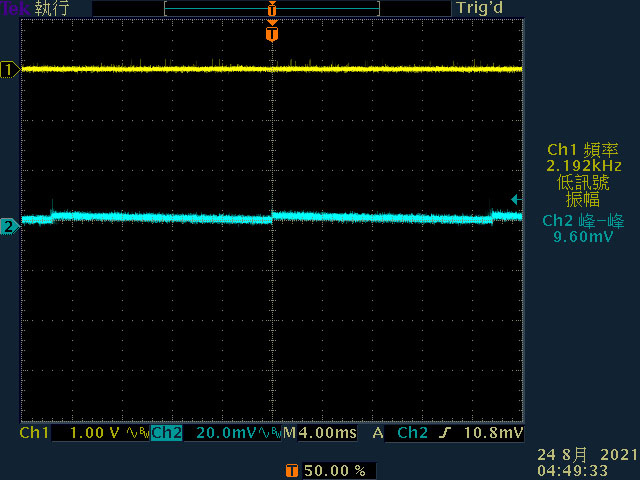

▼HDPLEX 400W AC-DC Adapter輸出無負載時，19V帶有一點鋸齒狀漣波

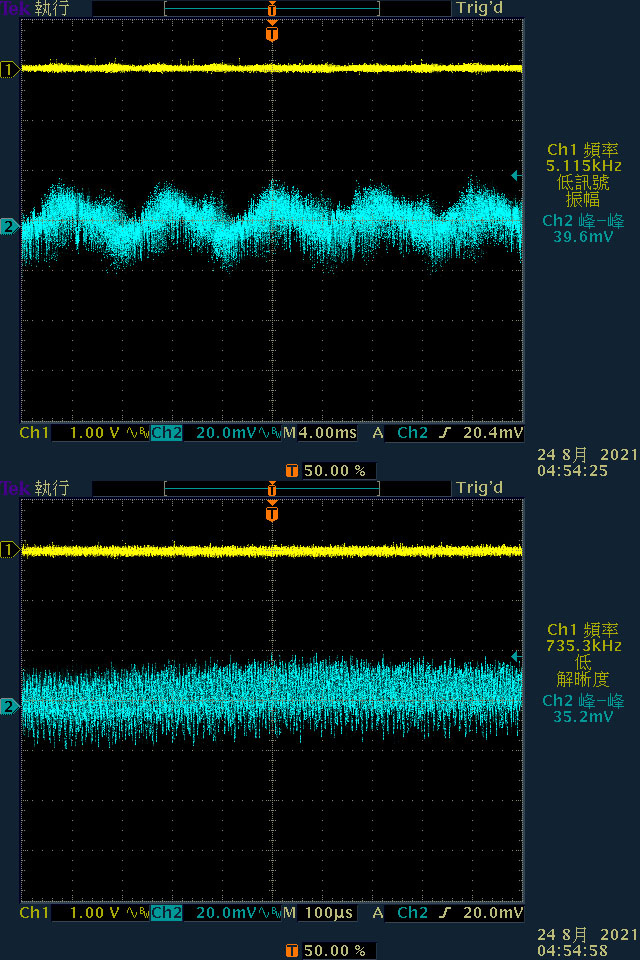

▼HDPLEX 400W AC-DC Adapter輸出增加至19V/1A時，鋸齒狀漣波週期與振幅改變

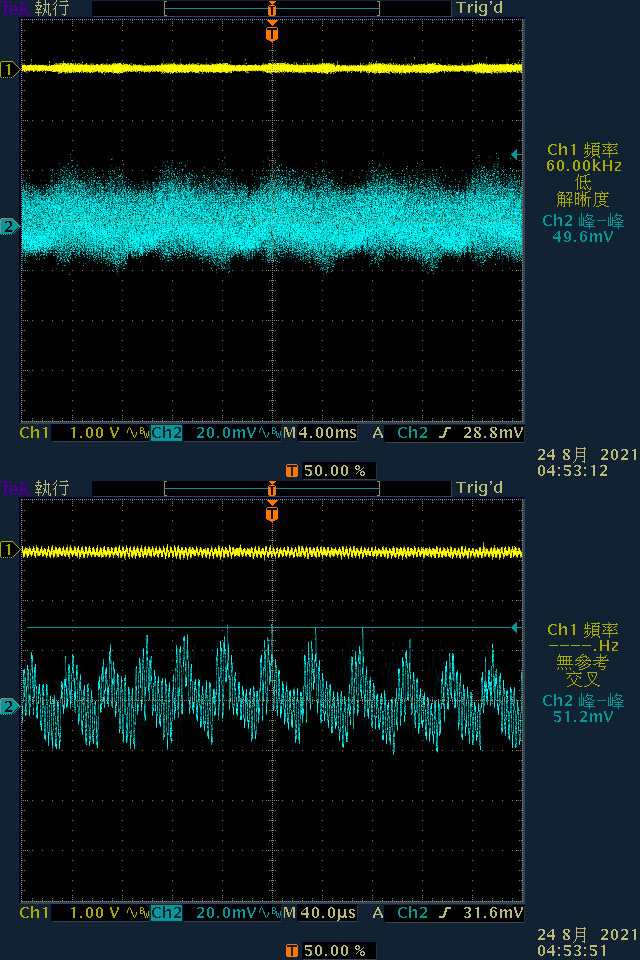

▼HDPLEX 400W AC-DC Adapter輸出增加至19V/1.5A時，漣波波型與振幅改變
▼HDPLEX 400W AC-DC Adapter輸出增加至19V/5.5A時，漣波波型與振幅再次改變，此時漣波振幅最小

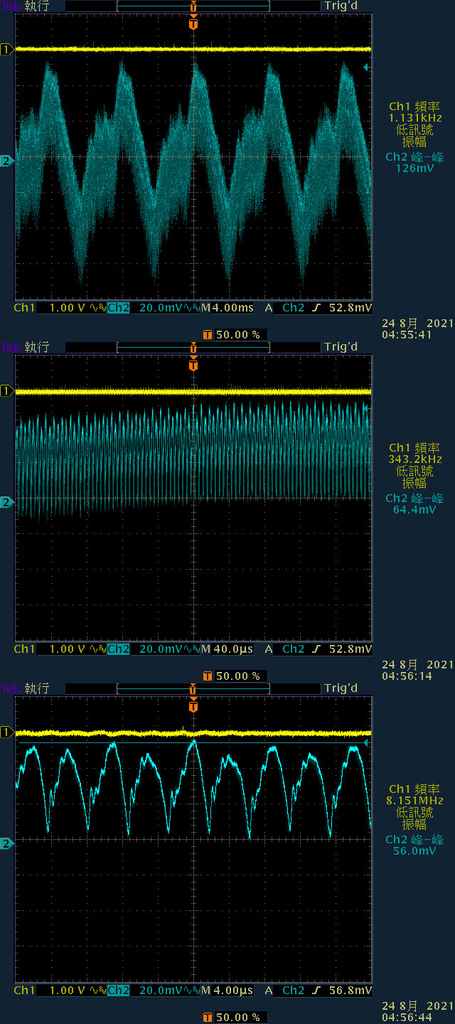

▼HDPLEX 400W AC-DC Adapter於19V/21A輸出下，低頻漣波為126mV，高頻漣波為64.4mV

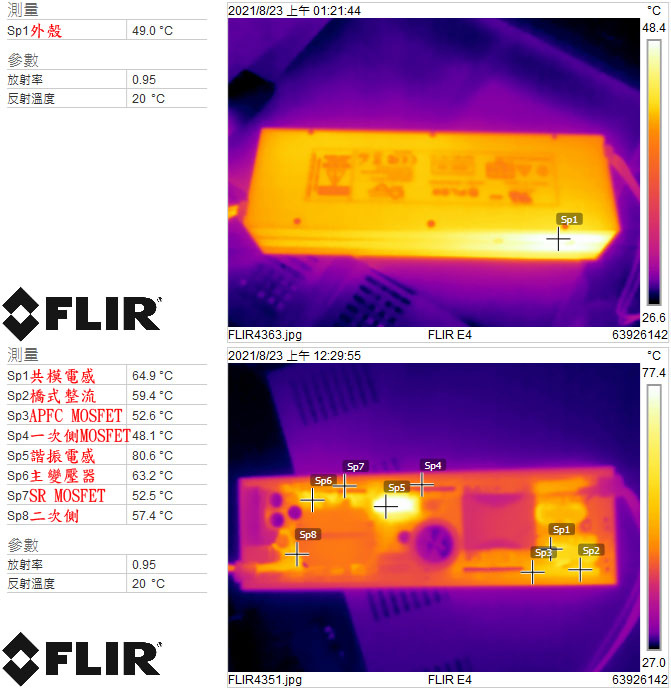

▼HDPLEX 400W AC-DC Adapter滿載輸出下外殼(上圖)及內部(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

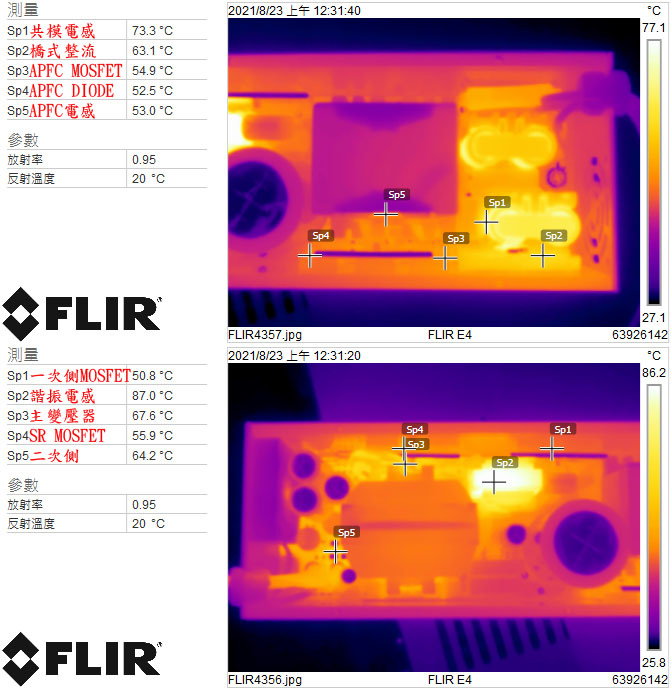

▼HDPLEX 400W AC-DC Adapter滿載輸出下共模電感/橋式整流/APFC MOSFET/APFC DIODE/APFC電感(上圖)及一次側MOSFET/諧振電感/主變壓器/SR MOSFET/二次側(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

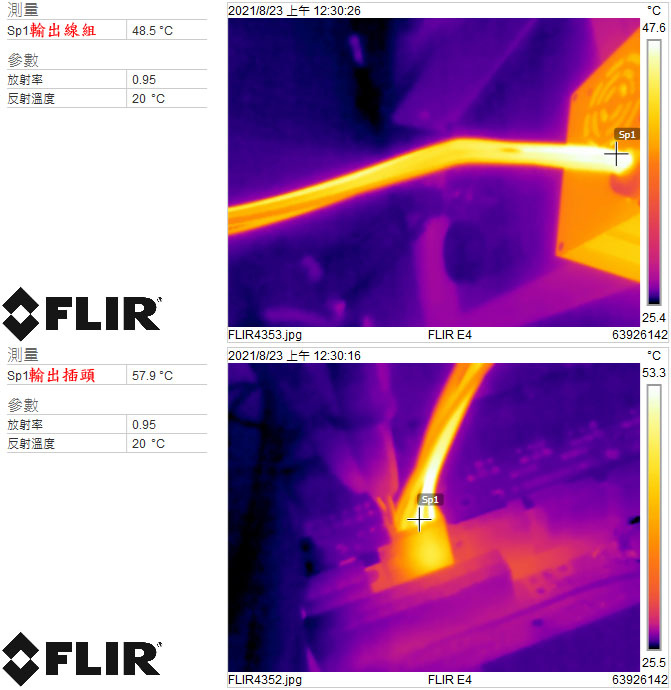

▼HDPLEX 400W AC-DC Adapter滿載輸出下輸出線組(上圖)及輸出插頭(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

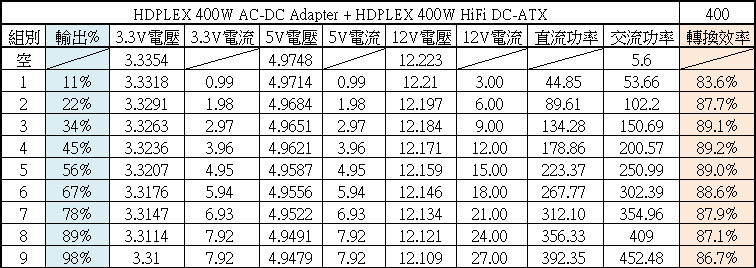

▼HDPLEX 400W HiFi DC-ATX搭配HDPLEX 400W AC-DC Adapter供電的綜合輸出負載測試，輸出45%有最高轉換效率89.2%

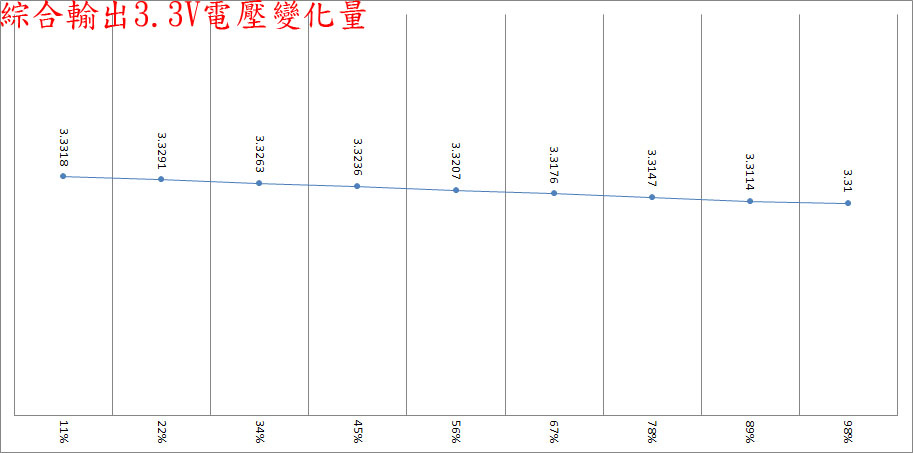

▼HDPLEX 400W HiFi DC-ATX搭配HDPLEX 400W AC-DC Adapter供電時，綜合輸出11%至98%之間3.3V輸出電壓最高與最低點差異為21.8mV
▼HDPLEX 400W HiFi DC-ATX搭配HDPLEX 400W AC-DC Adapter供電時，綜合輸出11%至98%之間5V輸出電壓最高與最低點差異為23.5mV

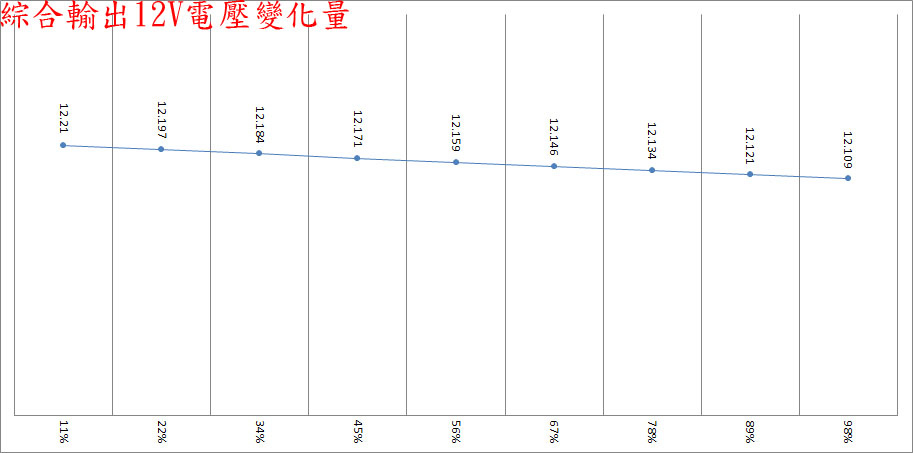

▼HDPLEX 400W HiFi DC-ATX搭配HDPLEX 400W AC-DC Adapter供電時，綜合輸出11%至98%之間12V輸出電壓最高與最低點差異為101mV

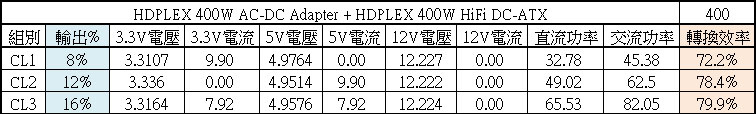

▼HDPLEX 400W HiFi DC-ATX搭配HDPLEX 400W AC-DC Adapter供電的偏載測試，這時12V維持空載，分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化，並無出現超出±5%範圍情形(3.3V：3.135V-3.465V，5V：4.75V-5.25V，12V：11.4V-12.6V)

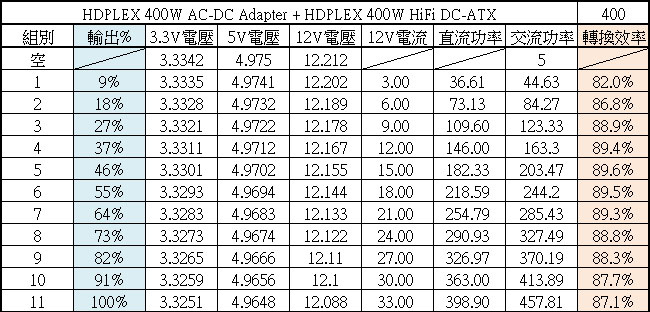

▼HDPLEX 400W HiFi DC-ATX搭配HDPLEX 400W AC-DC Adapter供電的純12V輸出負載測試，輸出46%有最高轉換效率89.6%

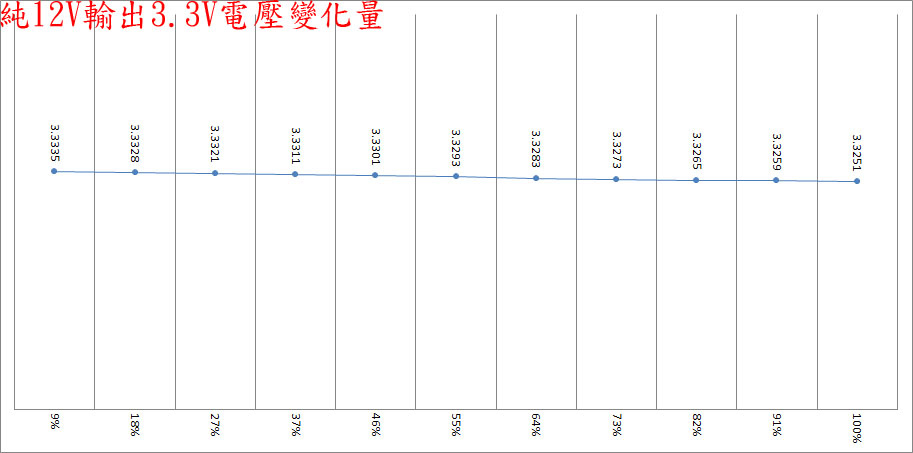

▼HDPLEX 400W HiFi DC-ATX搭配HDPLEX 400W AC-DC Adapter供電時，純12V輸出9%至100%之間3.3V輸出電壓最高與最低點差異為8.4mV

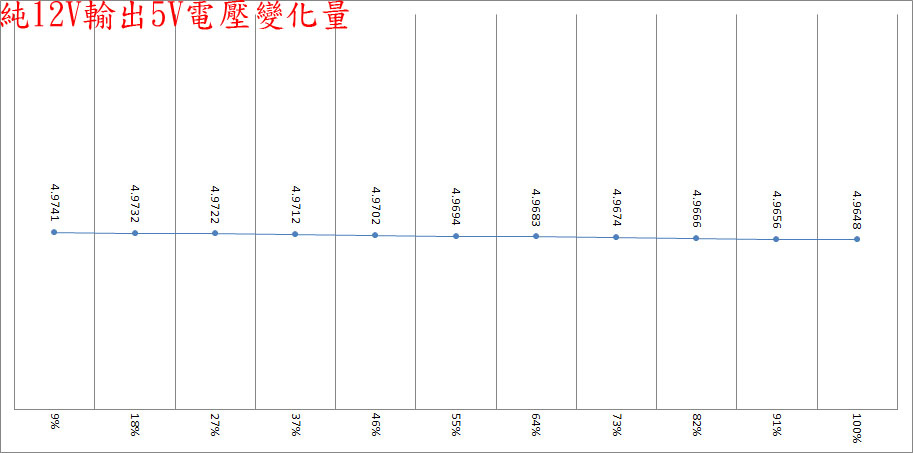

▼HDPLEX 400W HiFi DC-ATX搭配HDPLEX 400W AC-DC Adapter供電時，純12V輸出9%至100%之間5V輸出電壓最高與最低點差異為9.3mV

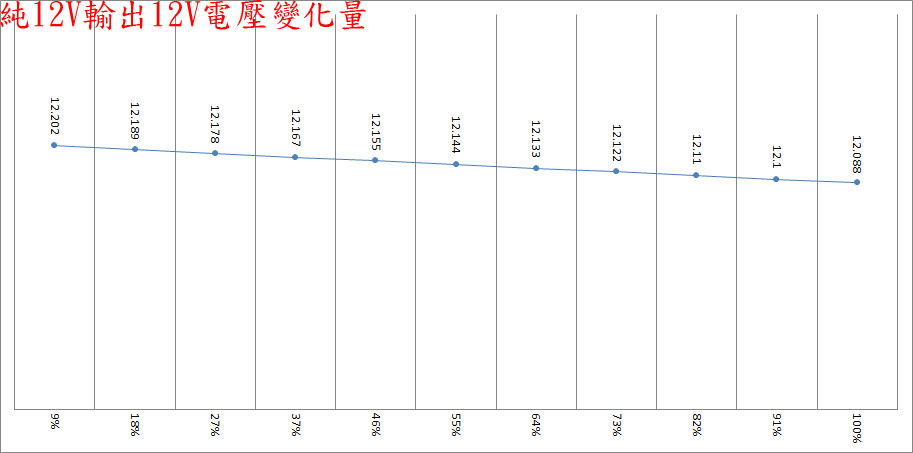

▼HDPLEX 400W HiFi DC-ATX搭配HDPLEX 400W AC-DC Adapter供電時，純12V輸出9%至100%之間12V輸出電壓最高與最低點差異為114mV

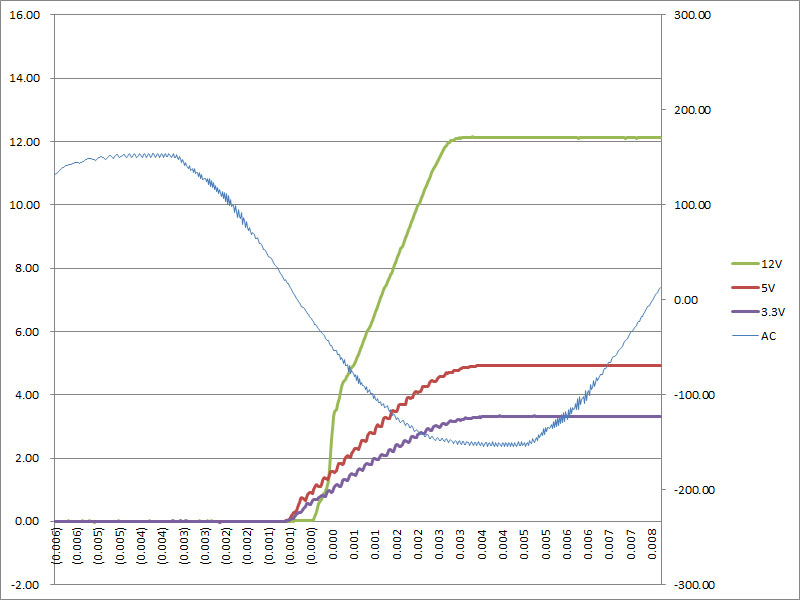

▼HDPLEX 400W HiFi DC-ATX搭配HDPLEX 400W AC-DC Adapter供電時，電源PS-ON信號啟動後直接3.3V/8A、5V/8A、12V/27A滿載輸出下各電壓上升時間圖，從12V開始上升處當成起點(0.000s)時，12V上升時間為3ms，5V與3.3V上升時間為4ms

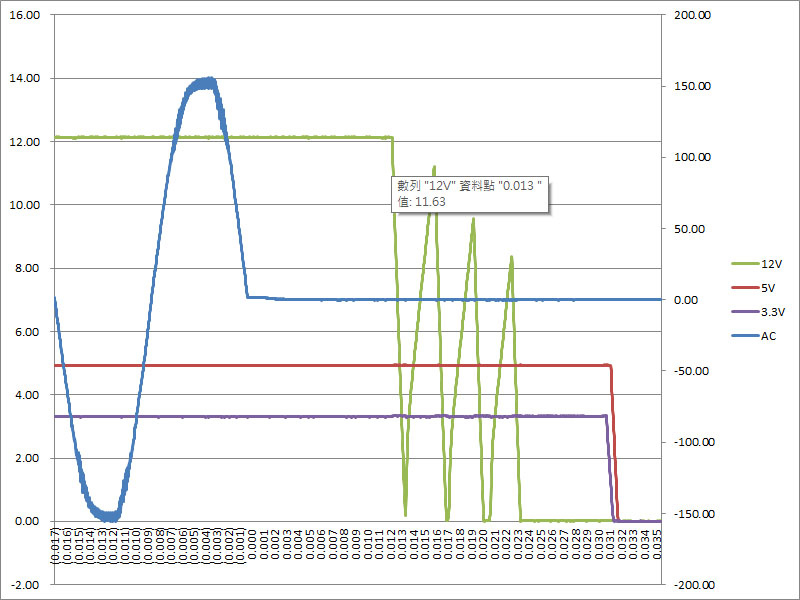

▼HDPLEX 400W HiFi DC-ATX搭配HDPLEX 400W AC-DC Adapter供電時，3.3V/8A、5V/8A、12V/27A滿載輸出下斷電的Hold-up time時序圖，從交流中斷處當成起點(0.000s)時，12V於13ms降至11.6V(圖片中資料點標籤)，並產生數次上下大幅振盪，直到23ms才完全停止輸出；3.3V/5V則維持到31ms才停止輸出
以下波形圖，CH1黃色波型為動態負載電流變化波型，CH2藍色波形為12V電壓波型，CH3紫色波型為5V電壓波型，CH4綠色波型為3.3V電壓波型

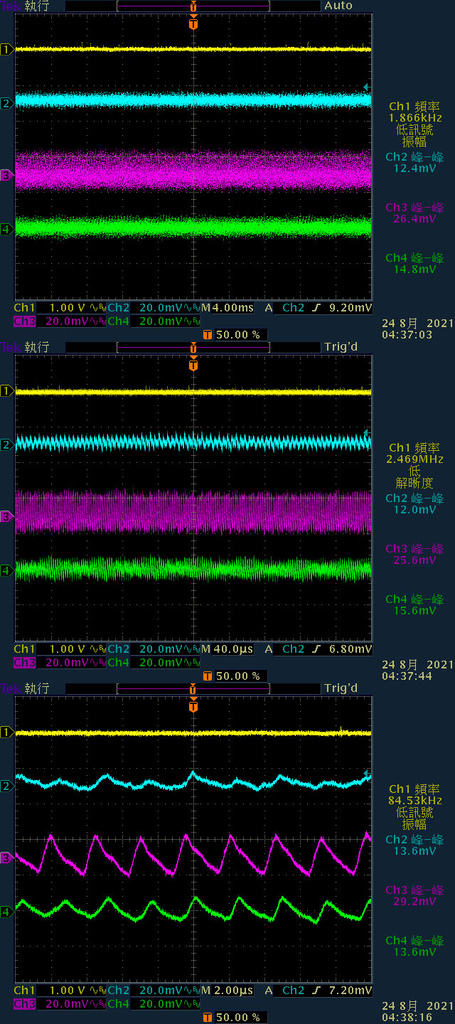

▼HDPLEX 400W HiFi DC-ATX搭配HDPLEX 400W AC-DC Adapter供電，當輸出無負載時，3.3V/5V/12V漣波波型如下
▼HDPLEX 400W HiFi DC-ATX搭配HDPLEX 400W AC-DC Adapter供電，於3.3V/8A、5V/8A、12V/27A(綜合全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為16.4mV/29.2mV/19.2mV，高頻漣波分別為17.2mV/31.6mV/22.4mV
▼HDPLEX 400W HiFi DC-ATX搭配HDPLEX 400W AC-DC Adapter供電，於12V/33A(純12V全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為14mV/28.8mV/15.2mV，高頻漣波分別為14mV/26.8mV/15.2mV

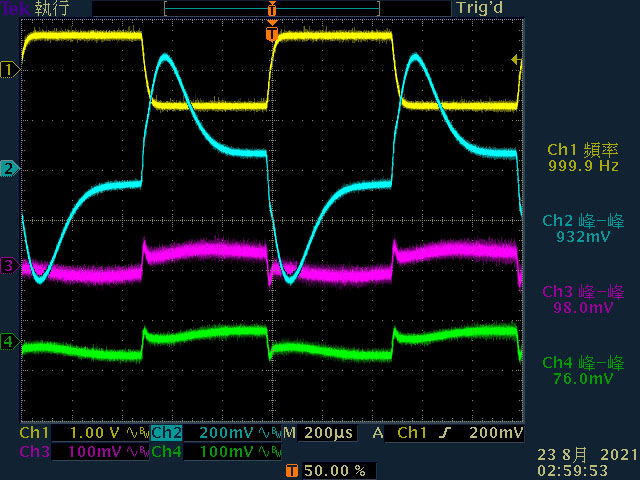

▼12V啟動動態負載，變動範圍5A至25A，維持時間500微秒，最大變動幅度為932mV，同時造成3.3V產生76mV、5V產生98mV的變動

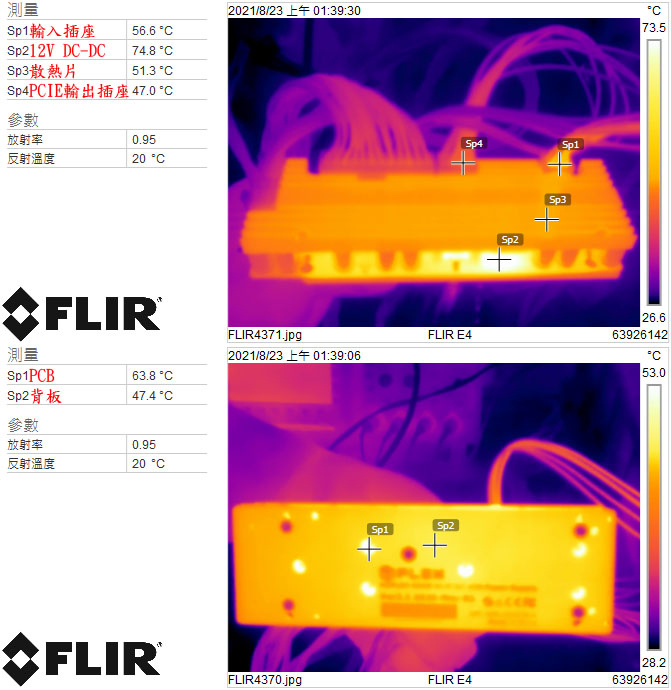

▼HDPLEX 400W HiFi DC-ATX滿載輸出下輸入插座/12V DC-DC/散熱片/PCIE輸出插座(上圖)及PCB/背板(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
HDPLEX 400W AC-DC Adapter本體及內部結構心得小結：
◆全鋁合金外殼，其中三個面設有可增大散熱面積的溝槽，左右兩側有通風口，靠近輸出線組的通風口內有3公分風扇，低於250W輸出時不運轉
◆配件附上C14及C6交流輸入插座，但C6插座的連接器種類錯誤所以無法使用
◆保險絲有包覆套管，共模電感直立磁芯兩側用扁平狀漆包線捲繞成圓筒狀
◆採用APFC、HB-LLC及同步整流輸出19V
◆橋式整流器/APFC二極體/一次側MOSFET使用SHINDENGEN新電元，二次側同步整流MOSFET使用TOSHIBA東芝，APFC MOSFET使用IXYS，所有功率元件均採絕緣封裝並固定在外殼上散熱
◆內部APFC電容採用Nippon Chemi-con，電解電容採用Nippon Chemi-con/Rubycon，固態電容採用Hyncdz
◆原廠網站規格註明APFC/HB-LLC使用ST MOSFET(實際使用IXYS及SHINDENGEN新電元)及2顆120µF APFC電容(實際僅1顆180µF)
HDPLEX 400W HiFi DC-ATX本體及內部結構心得小結：
◆全模組化設計，搭配黑色模組化線組，處理器供電提供1個EPS 4+4P接頭，顯示卡供電提供2個PCIE 6+2P接頭，週邊裝置提供4個SATA接頭，未提供大/小4P接頭。線材長度均較短，適用於小型電腦系統
◆本體上下均有金屬散熱片，上方散熱片透過導熱墊片接觸電路板正面的MOSFET協助散熱，下方散熱片透過導熱墊片接觸12V電感背面PCB協助散熱
◆本體側邊靠近SATA輸出插座有運作狀態指示燈，接通未啟動為橘燈，啟動後為藍燈
◆隨附鎖式7.4x5mm中央帶針DC插座，安裝簡便穩固，並可使用同款DC插頭的外部電源
◆原廠網站規格書上註明內部使用SANYO/FUJITSU固態電容(實際品牌不明)、WIMA音響級電容(實際未發現)、德國WE大電流電感(實際僅3.3V/5V DC-DC採用)、Infineon英飛凌MOSFET(實際使用CMOS廣東場效應半導體有限公司)、TI德儀LM2642控制器(僅-12V使用TPS5430降壓轉換IC)
各項測試結果簡單總結：
◆HDPLEX 400W AC-DC Adapter單獨測試，輸出48%至58%時有最高轉換效率92.3%
◆HDPLEX 400W HiFi DC-ATX搭配HDPLEX 400W AC-DC Adapter供電時，綜合負載測試輸出45%有最高轉換效率89.2%；純12V負載測試輸出46%有最高轉換效率89.6%
◆HDPLEX 400W HiFi DC-ATX搭配HDPLEX 400W AC-DC Adapter供電下偏載測試，12V維持空載，分別測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化，均無出現超出±5%範圍情形
◆HDPLEX 400W HiFi DC-ATX搭配HDPLEX 400W AC-DC Adapter供電下電源啟動至綜合全負載輸出狀態，12V上升時間為3ms，3.3V/5V上升時間為4ms
◆HDPLEX 400W HiFi DC-ATX搭配HDPLEX 400W AC-DC Adapter供電下綜合全負載輸出狀態切斷AC輸入模擬電力中斷，12V於13ms降至11.6V，並產生數次上下大幅振盪，直到23ms才完全停止輸出；3.3V/5V則維持到31ms才停止輸出
◆HDPLEX 400W AC-DC Adapter單獨測試輸出漣波，19V/5.5A輸出漣波振幅最小，19V/21A輸出漣波振幅最大
◆HDPLEX 400W HiFi DC-ATX搭配HDPLEX 400W AC-DC Adapter供電下輸出漣波測試，空載時3.3V/5V/12V都帶有一定大小的漣波；於綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為16.4mV/29.2mV/19.2mV；於純12V全負載輸出下12V/5V/3.3V各路低頻漣波分別為14mV/28.8mV/15.2mV
◆HDPLEX 400W HiFi DC-ATX搭配HDPLEX 400W AC-DC Adapter供電的12V動態負載測試，變動範圍5A至25A，維持時間500微秒，最大變動幅度為932mV
◆HDPLEX 400W AC-DC Adapter熱機下19V過電流截止點為23A(110%)；HDPLEX 400W HiFi DC-ATX搭配HDPLEX 400W AC-DC Adapter供電的12V過電流截止點在35A(100%)，但3.3V及5V輸出拉載超過20A以上都未有截止動作
報告完畢，謝謝收看
