MONTECH CENTURY MINI GOLD 750W特色:
●通過80PLUS金牌認證,降低廢熱產生,節省電能消耗及電費支出
●全模組化設計,採用黑色帶狀模組化線路,安裝便捷,整線輕鬆
●提供1個EPS 8P及1個EPS 4+4P接頭,支援Intel/AMD最新處理器/主機板平台
●單路12V輸出,半橋LLC諧振轉換,搭配12V同步整流及3.3V/5V DC-DC轉換設計,使12V可用功率最大化,改善各輸出電壓交叉調整率
●採用9公分高性能風扇,隨輸出負荷調整轉速,維持最佳散熱
●採用全日系電容
●提供七年產品保固

MONTECH CENTURY MINI GOLD 750W輸出接頭數量:
ATX20+4P:1個
EPS 8P:1個
EPS 4+4P:1個
PCIE 6+2P:4個
SATA:6個
大4P:3個
小4P:1個

▼外盒正面左上有商標,右上有80PLUS金牌標誌及七年保固圖示,中間有產品外觀圖,下方有產品名稱及輸出功率


▼外盒背面左上有商標,左側有英文特色說明及輸出接頭照片/數量,右側有轉換效率圖表及輸出百分比VS風扇噪音表,下面有產地、條碼、警告訊息、官方網站QR碼、代理/製造商資訊


▼外盒左/右側面,有商標、產品名稱、輸出功率、產品外觀圖、英文特色說明、產品規格表、輸入及輸出規格表、安規認證


▼外盒上/下側面,有商標、產品名稱、輸出功率

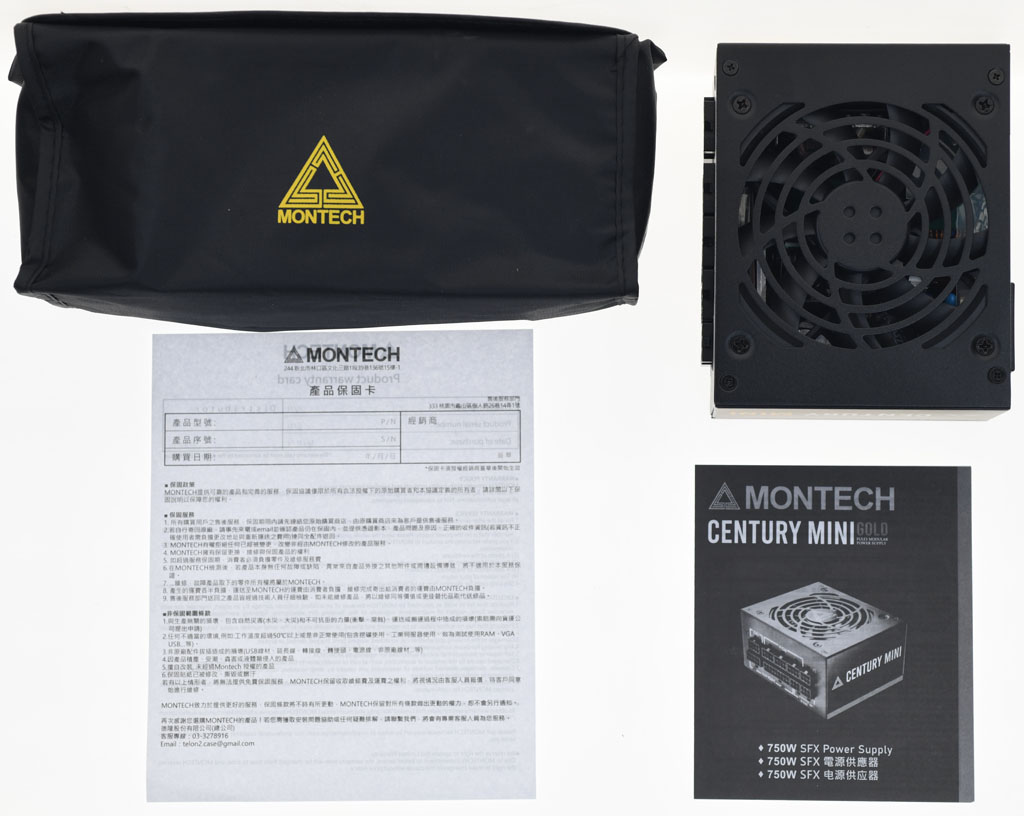

▼包裝內容,有電源本體、說明書、保固卡、印上商標的黑色尼龍袋。尼龍袋內含模組化線路、SFX轉ATX轉換架、固定螺絲、交流電源線


▼包裝隨附SFX轉ATX轉換架、3顆SFX電源固定螺絲及4顆轉換架固定螺絲,轉換架上具備正向及反向安裝螺絲固定孔

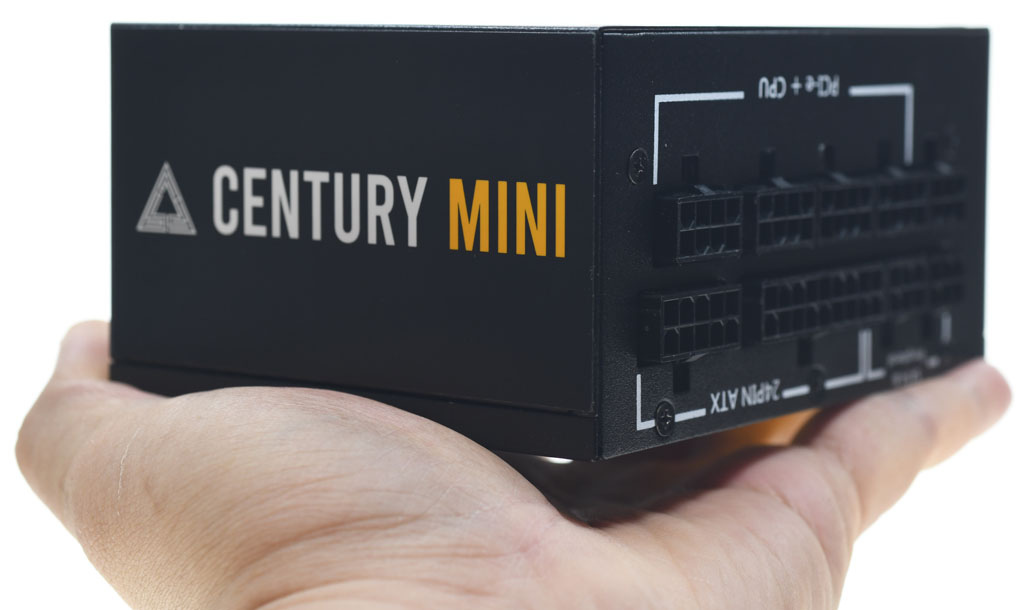

▼電源本體尺寸為125.8x63.8x100.2mm(僅外殼)/104mm(含凸出的模組化插座)

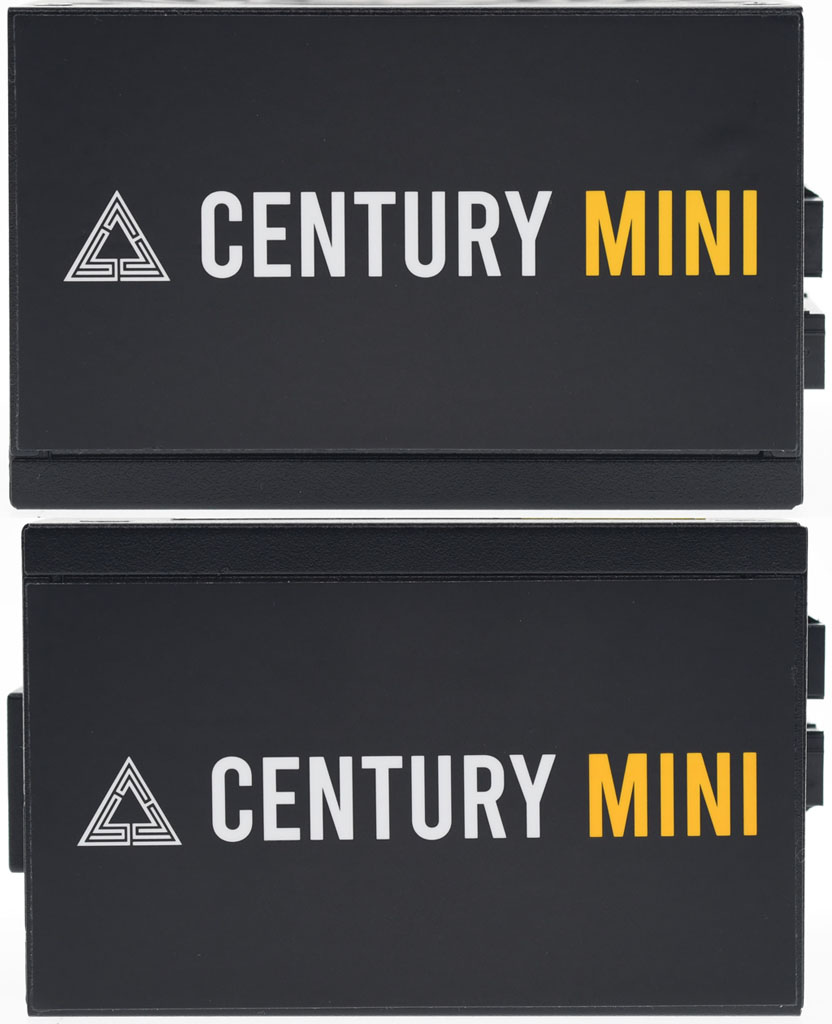

▼本體左右側面貼上商標及產品名稱裝飾貼紙

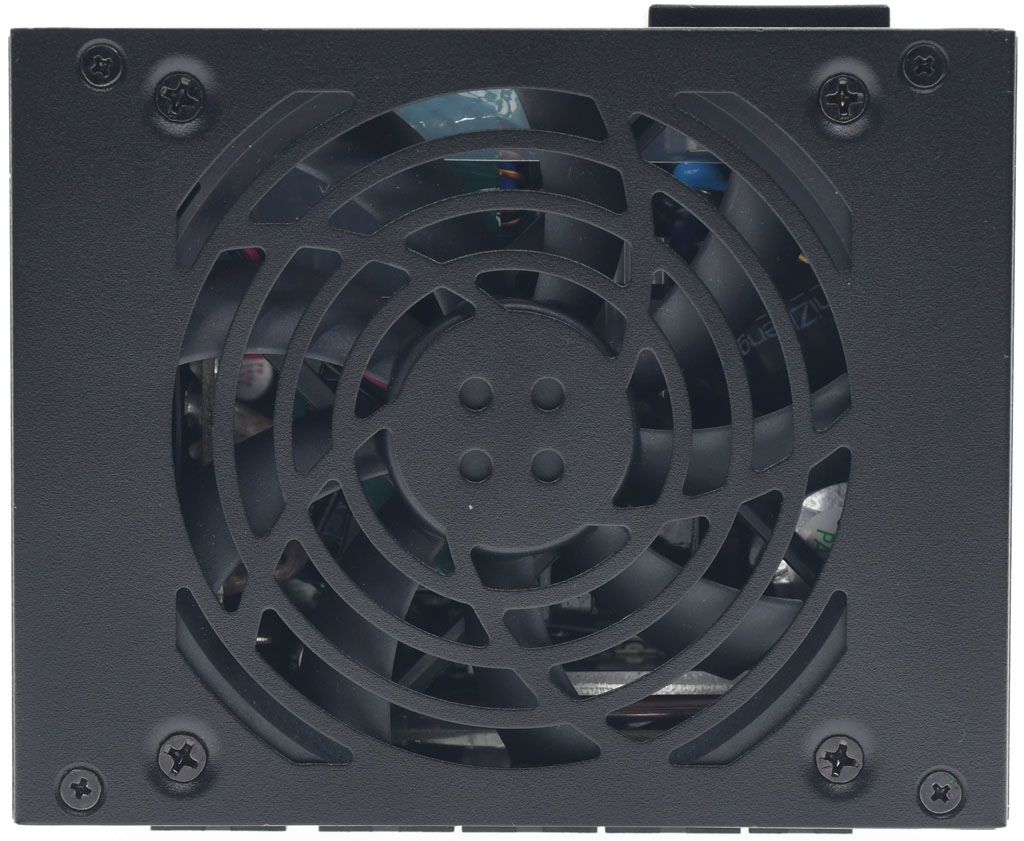

▼直接在外殼上沖壓加工風扇護網

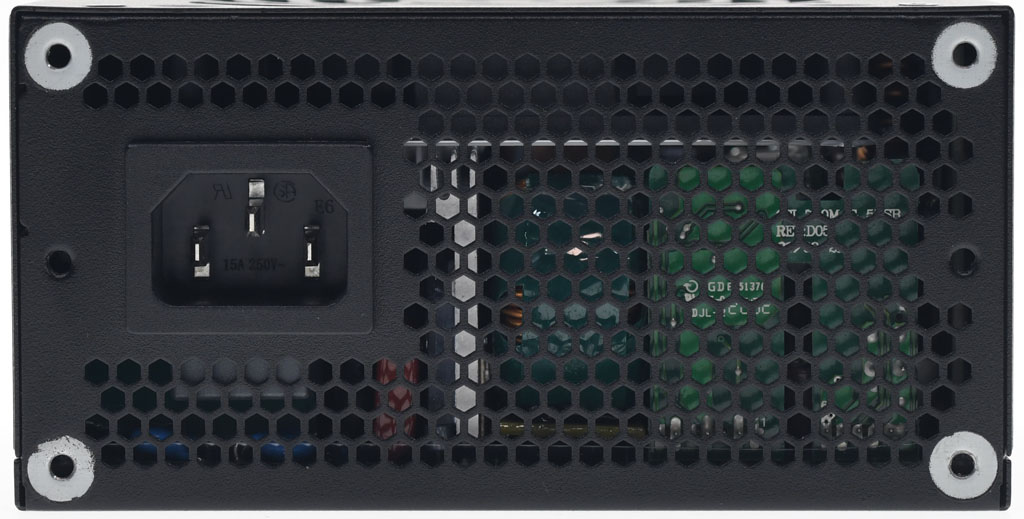

▼出風口設有交流輸入插座,具備正向及反向安裝螺絲固定孔

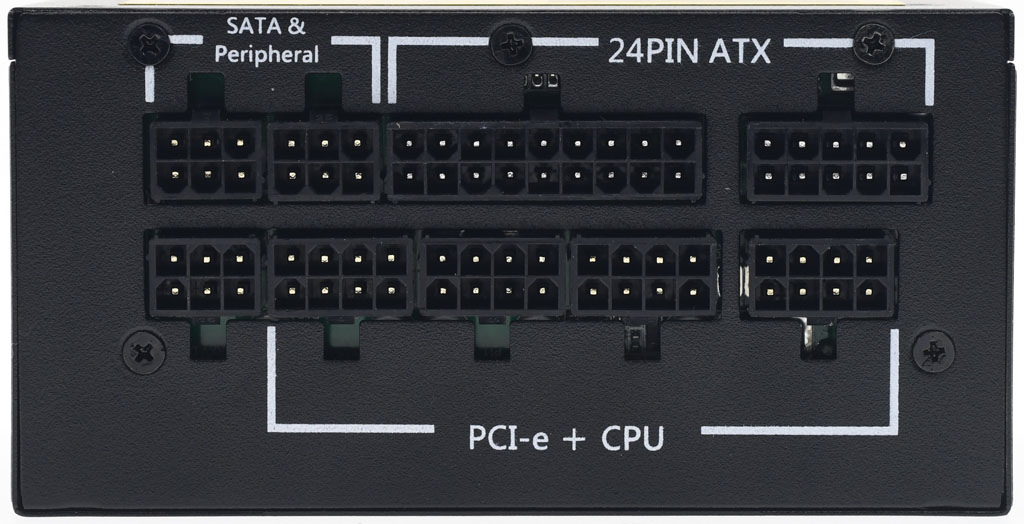

▼模組化線組輸出插座,用白色字體標示連接裝置名稱

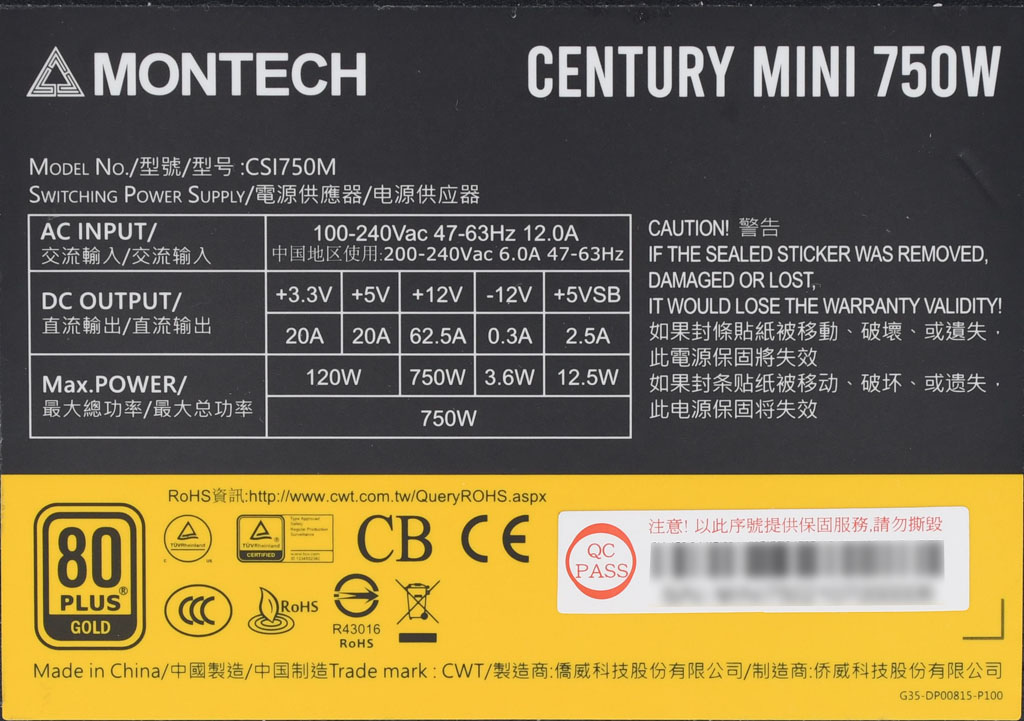

▼本體背面外殼的標籤有商標、產品名稱、型號、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、警告訊息、80PLUS金牌認證、安規認證、條碼、製造商、產地

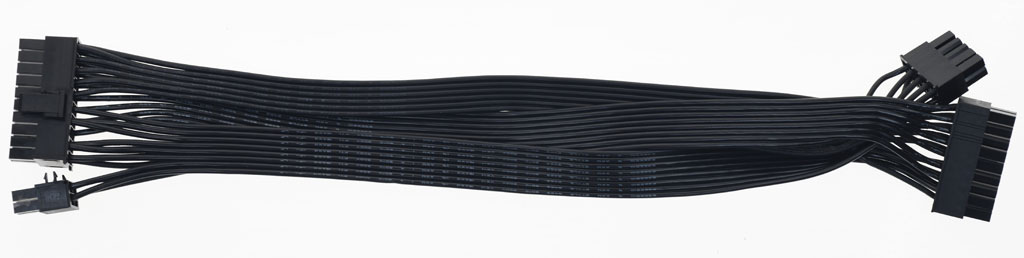

▼一組ATX20+4P黑色帶狀模組化線路,長度為29公分,使用18AWG線材


▼一組處理器電源黑色帶狀模組化線路,提供1個EPS 8P及1個EPS 4+4P接頭,至EPS 8P接頭線路長度為44公分,EPS 8P接頭至EPS 4+4P接頭線路長度為15公分,使用18AWG線材

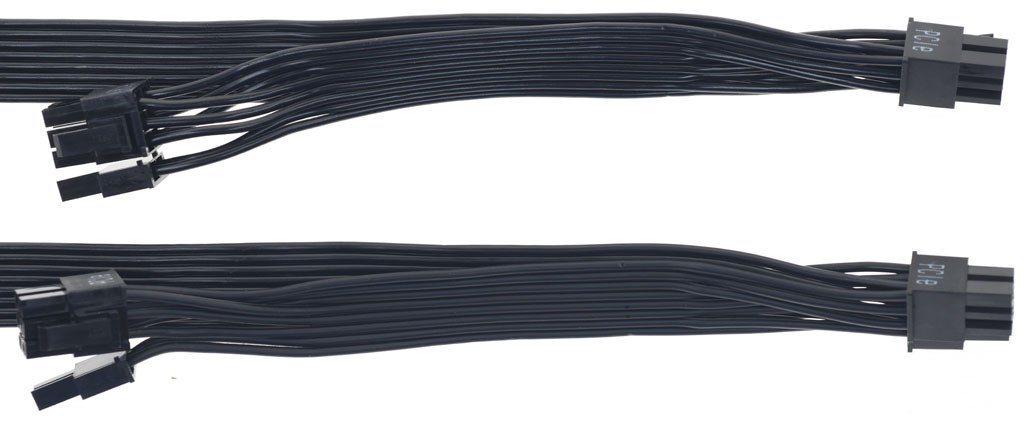

▼兩組顯示卡電源黑色帶狀模組化線路,提供4個PCIE 6+2P接頭,至第一個接頭線路長度為39公分,接頭間線路長度為15公分,使用18AWG線材

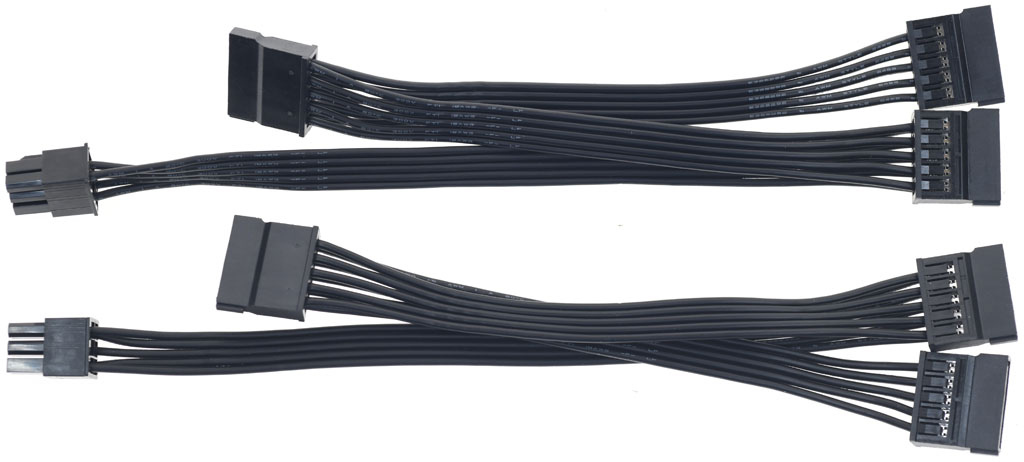

▼兩組SATA接頭黑色帶狀模組化線路,提供6個直式SATA接頭,至第一個接頭線路長度為20公分。接頭間線路長度為14.5公分,使用18AWG線材

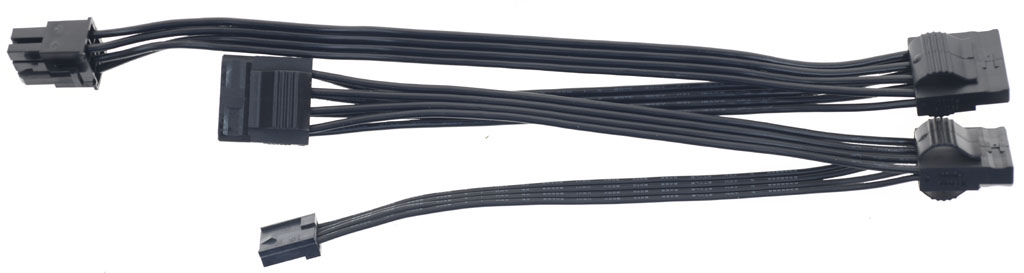

▼一組大/小4P接頭黑色帶狀模組化線路,提供3個省力易拔大4P接頭及1個小4P接頭,至第一個接頭線路長度為20公分,接頭間線路長度為14.5公分,除小4P接頭使用20AWG線材外,其他均使用18AWG線材

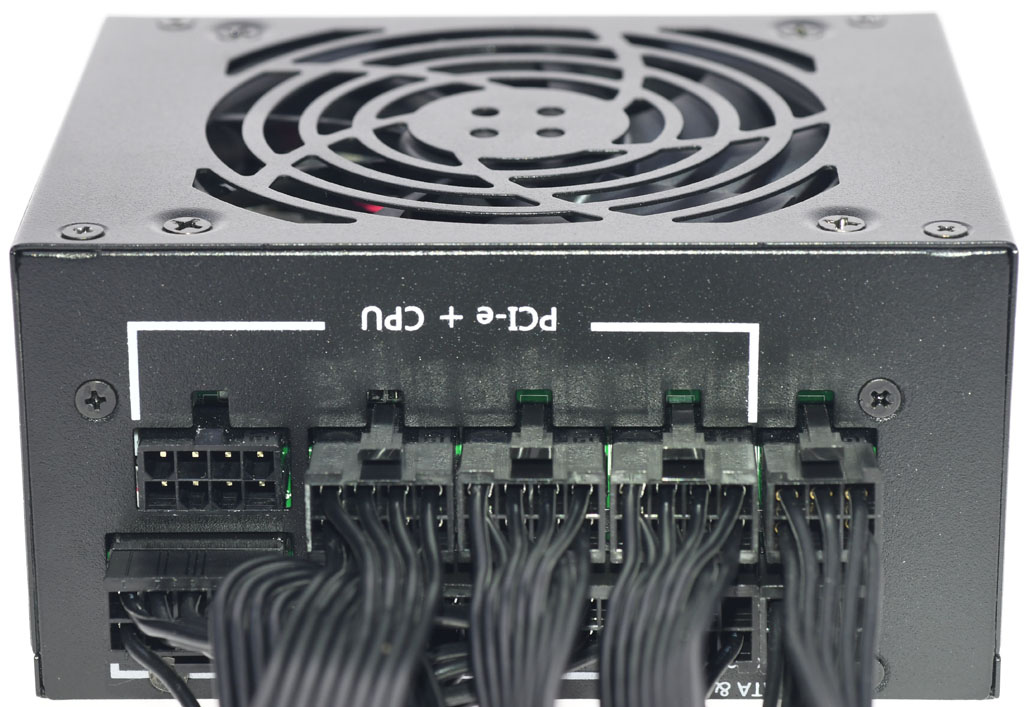

▼將所有模組化線路插上的樣子,還會多出1個PCIe+CPU用8PIN模組化插座

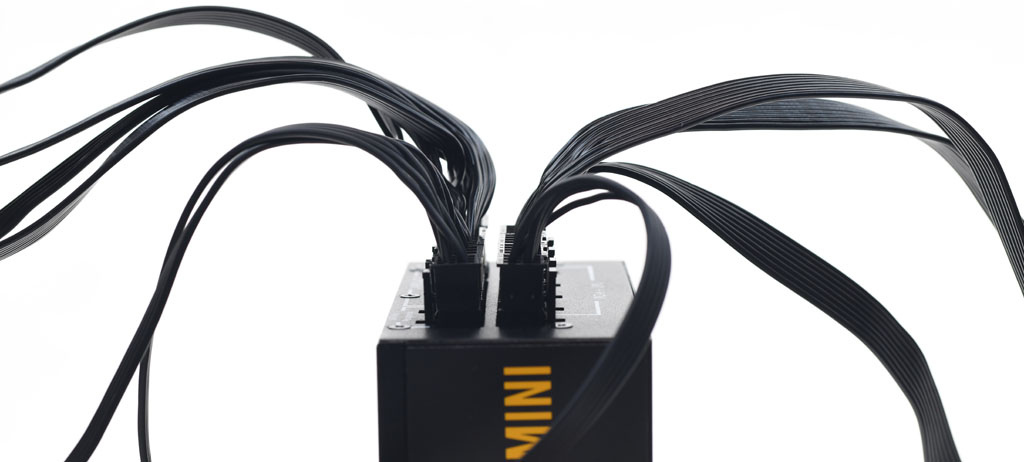

▼將線組一端插在POWER上,另一端呈現開花狀懸空,自然彎折角度如下圖所示

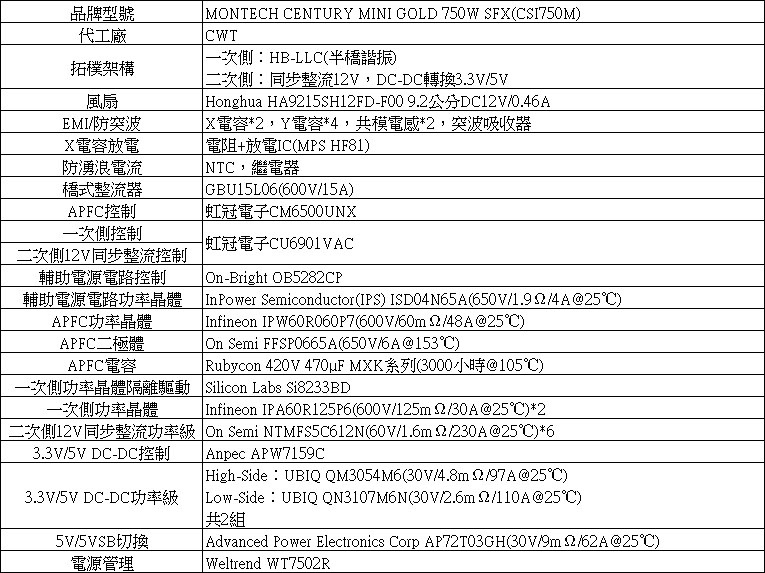

▼MONTECH CENTURY MINI GOLD 750W內部結構及使用元件說明簡表

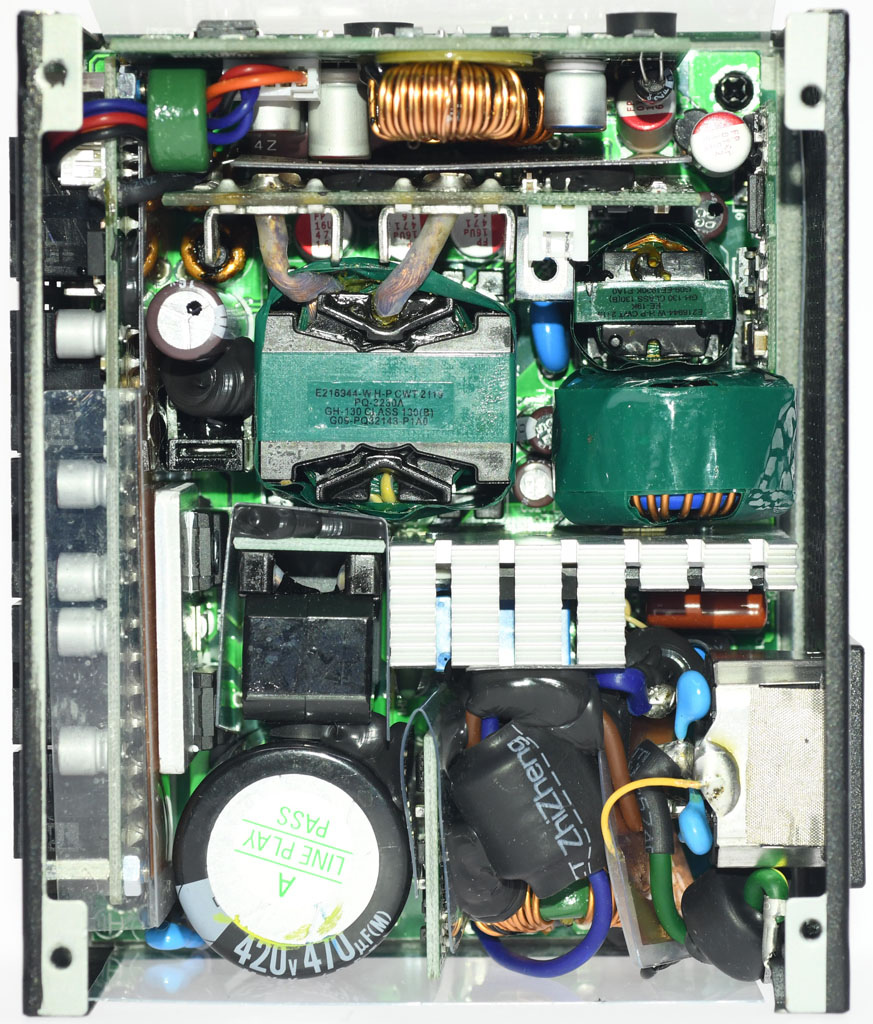

▼MONTECH CENTURY MINI GOLD 750W為CWT代工,採用APFC、半橋諧振、二次側12V同步整流,並經由DC-DC轉換3.3V/5V

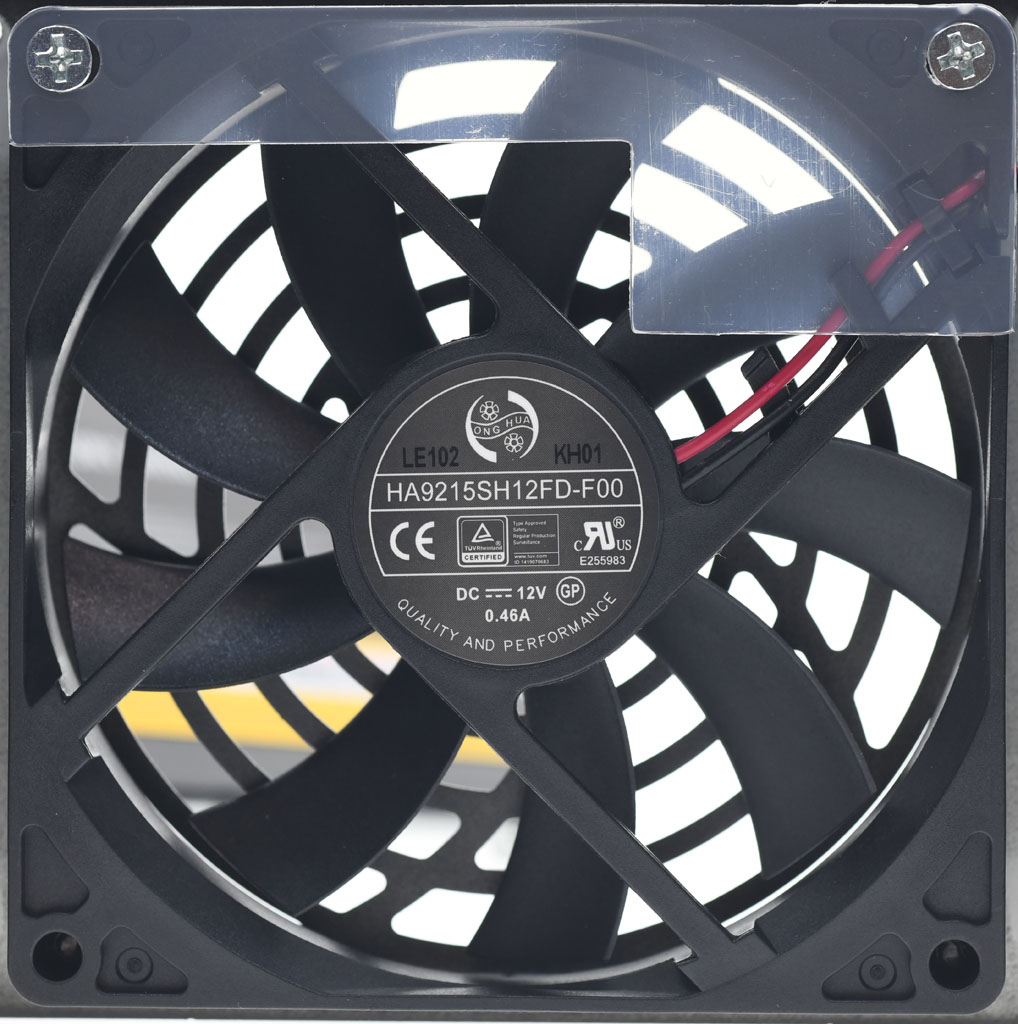

▼使用Honghua鴻華HA9215SH12FD-F00 9.2公分DC12V/0.46A二線式風扇,並設置氣流導風片


▼電路板背面,焊點整體做工良好,大電流區域有額外敷錫處理,二次側部分區域有加上金屬片

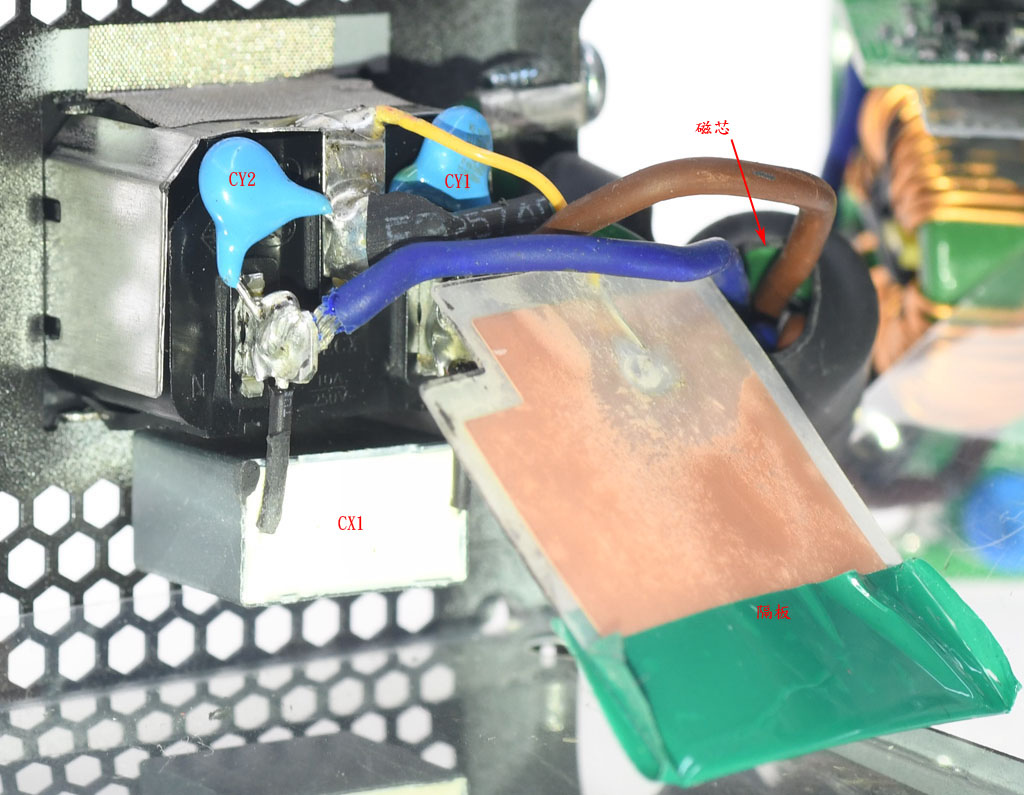

▼交流輸入插座焊點加上1個X電容及2個Y電容,插座L/N焊點處未包覆套管,焊點與主電路板EMI電路區之間有加一個內嵌銅箔的隔板。主電路板輸入端L/N線磁芯有包覆套管,未設置電源總開關

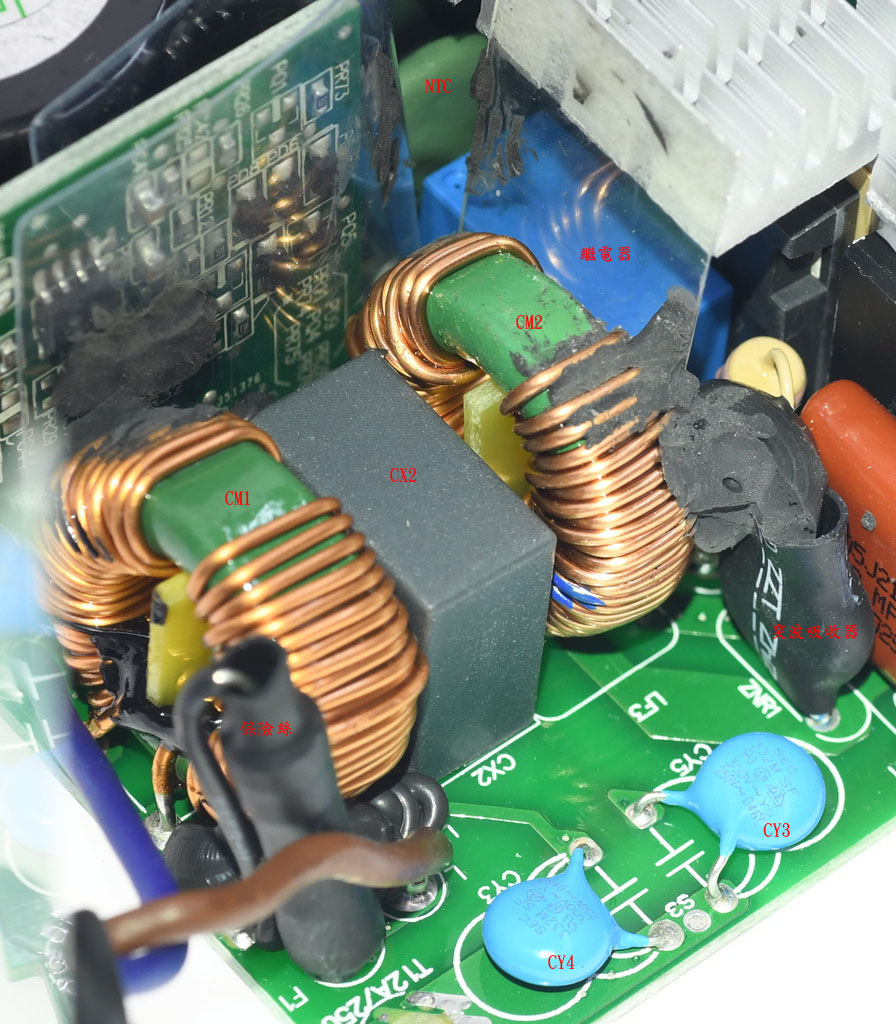

▼主電路板上輸入EMI濾波電路有2個共模電感,1個X電容,2個Y電容。直立安裝的保險絲及突波吸收器有包覆套管。右上角NTC熱敏電阻用來抑制輸入湧浪電流,電源啟動後會使用其右下方的繼電器將其短路,避免造成功耗損失

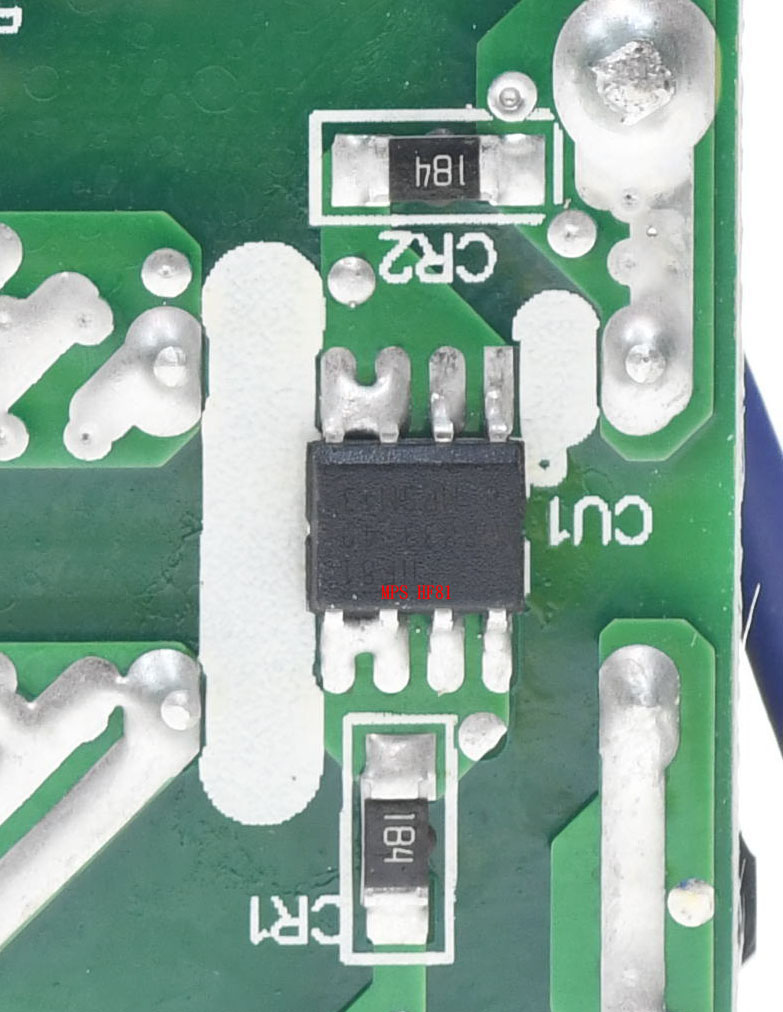

▼輸入EMI濾波電路背面的電路板有MPS HF81 X電容放電IC及隨附電阻

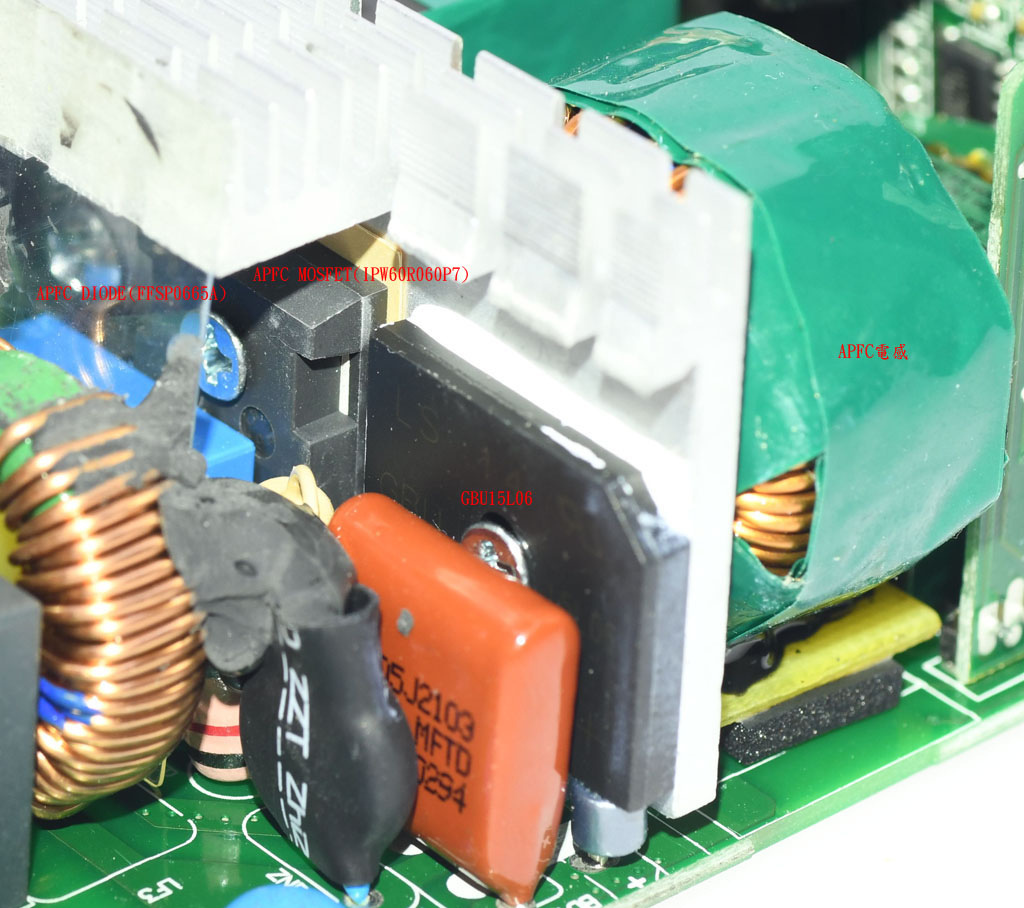

▼安裝在同一塊散熱片上的GBU15L06橋式整流器及APFC功率元件。APFC功率元件使用1顆Infineon IPW60R060P7 TO-247封裝MOSFET及1顆On Semi FFSP0665A二極體。橋式整流器的接腳有套上磁芯。散熱片右側環狀APFC電感外包覆綠色聚酯薄膜膠帶

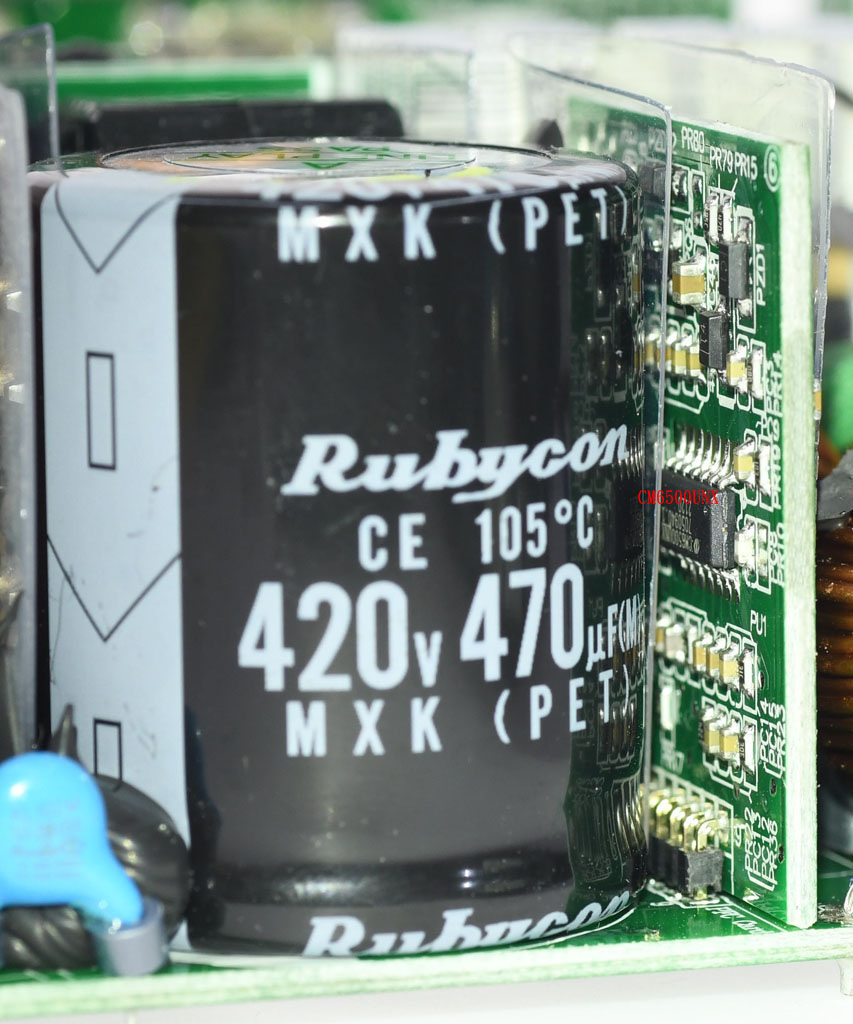

▼APFC電容採用Rubycon 420V 470µF MXK系列電解電容,電容右側電路子板上的Champion CM6500UNX負責控制一次側APFC電路,電路子板使用透明隔板蓋住

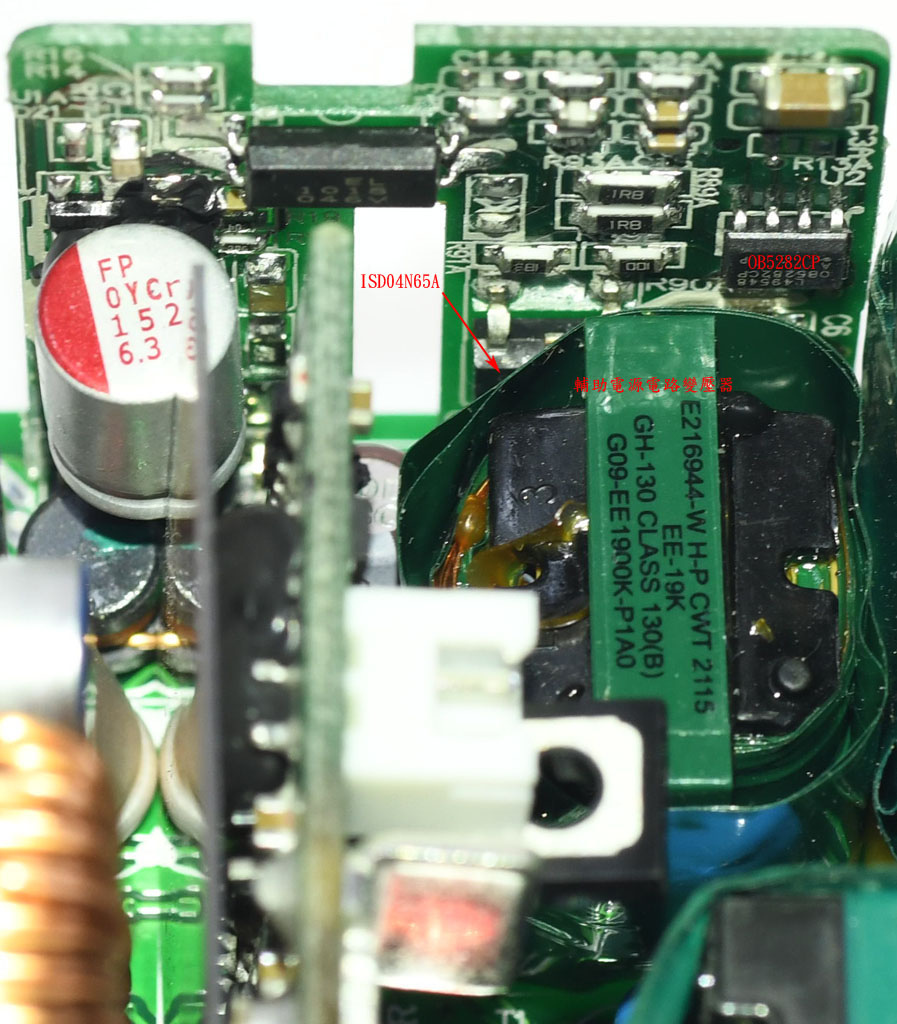

▼輔助電源電路安裝在緊鄰輔助電源電路變壓器的子板上,一次側PWM控制IC為On-Bright OB5282CP,一次側功率元件為InPower Semiconductor(IPS) ISD04N65A MOSFET,輔助電源電路變壓器外包覆綠色聚酯薄膜膠帶

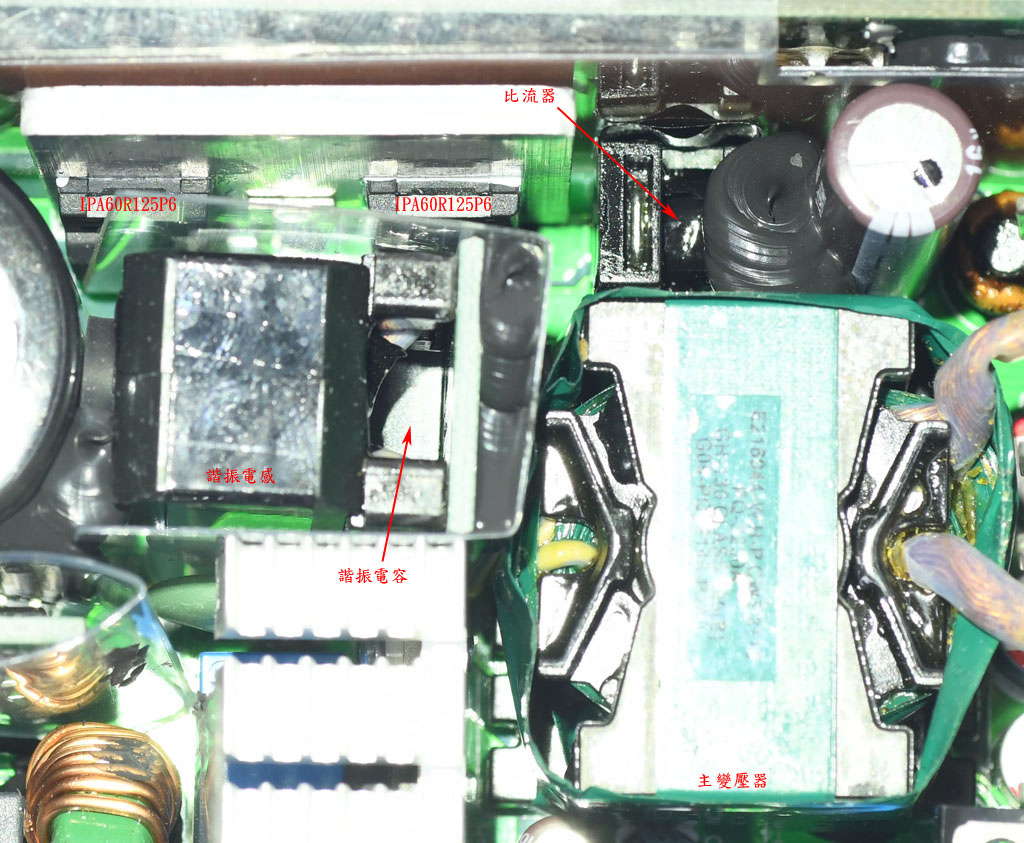

▼一次側半橋諧振(HB-LLC)功率級使用2顆Infineon IPA60R125P6全絕緣封裝MOSFET。一次側LLC諧振槽的諧振電感與諧振電容(電感下方)安裝在電路子板上,外面包覆透明隔板。主變壓器上方為一次側電流偵測用比流器。主變壓器外包覆綠色聚酯薄膜膠帶,比流器外包覆黑色聚酯薄膜膠帶

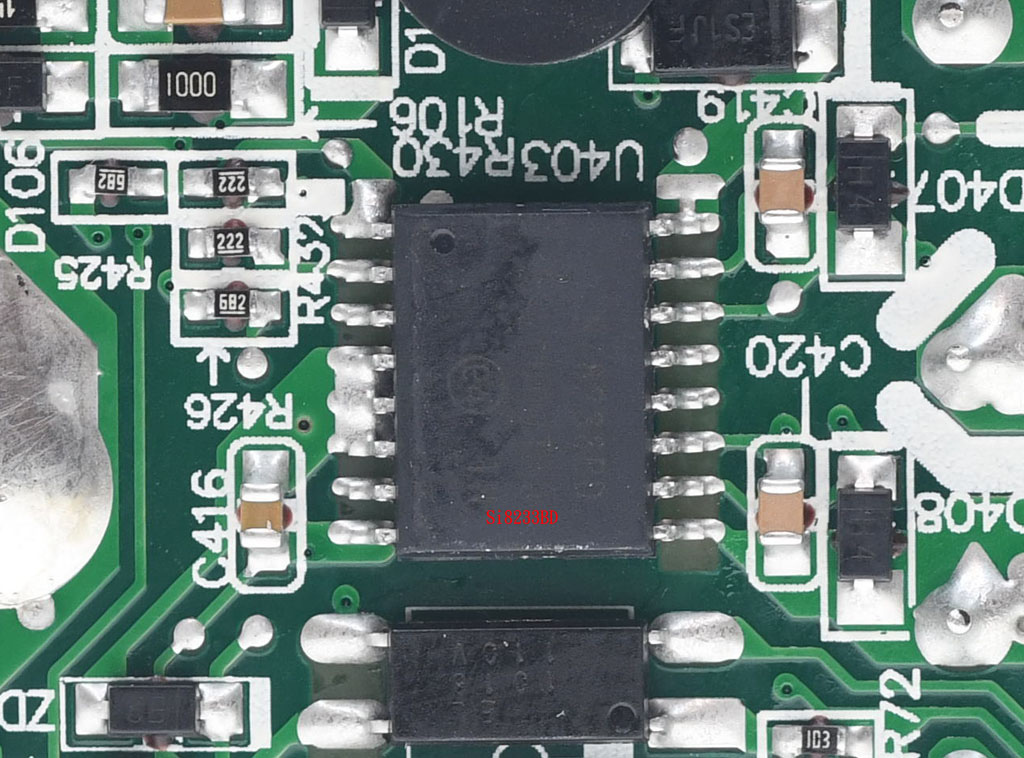

▼位於主電路板背面的一次側MOSFET驅動用Silicon Labs Si8233BD隔離驅動IC,具備High Side、Low Side 4A驅動電流輸出,隔離耐壓可達5kV

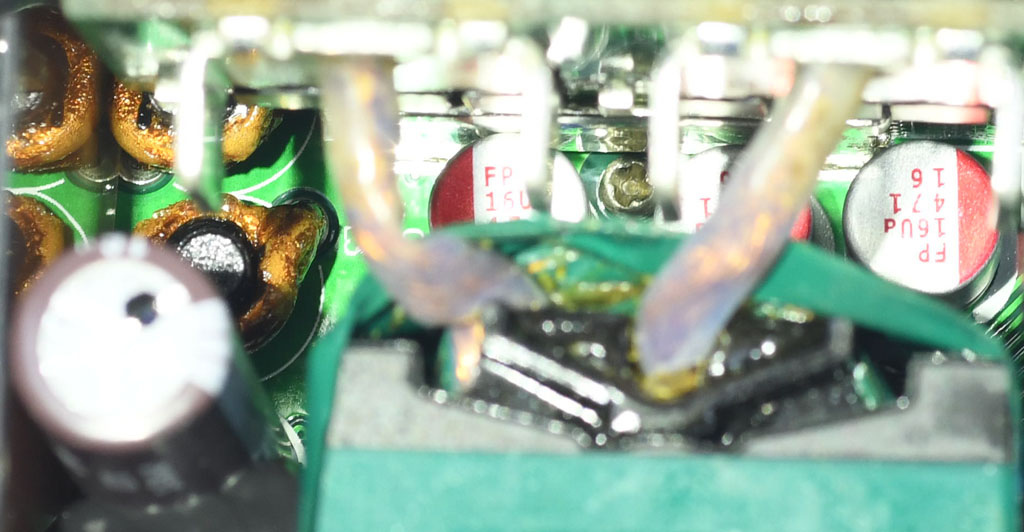

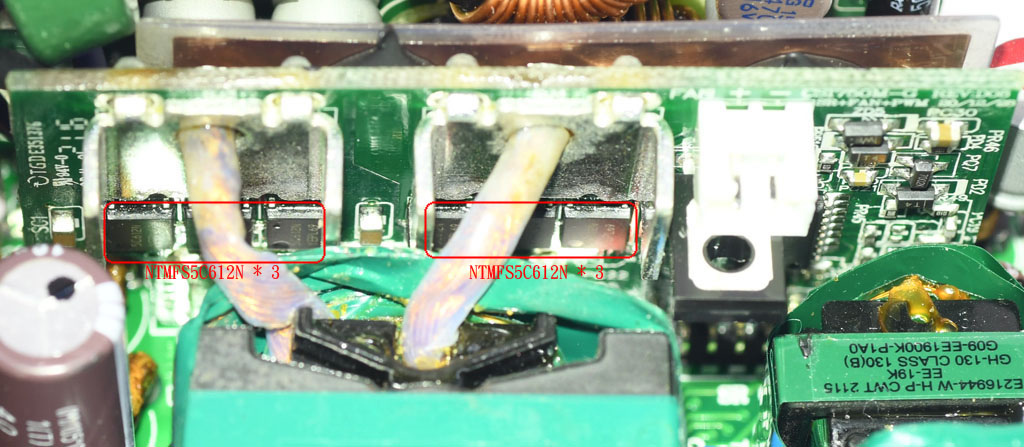

▼主變壓器二次側繞組直接焊接在子板上,上面6顆On Semi NTMFS5C612N MOSFET組成二次側全波同步整流電路,子板上方U型金屬板與實心金屬條除了傳遞電流外也充當散熱片使用

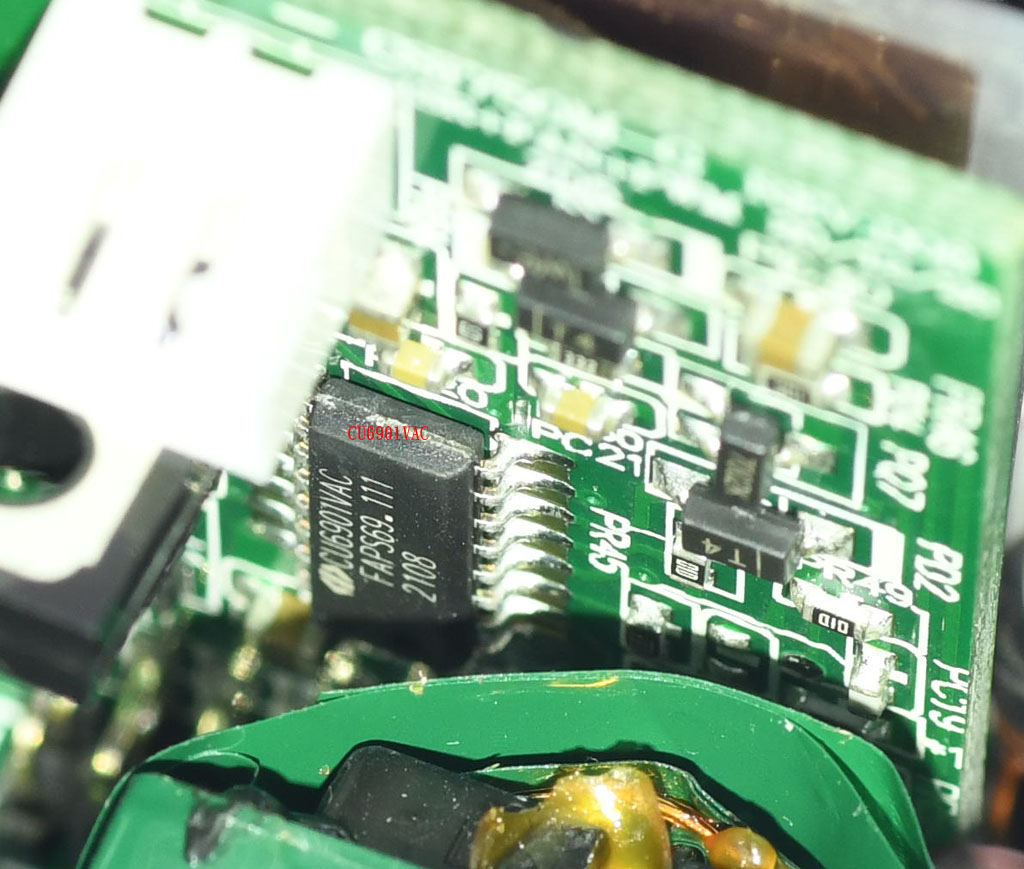

▼子板上面的Champion CU6901VAC負責控制一次側HB-LLC以及二次側12V同步整流


▼主電路板上的12V濾波電路的電感、Nichicon固態電容、Nippon Chemi-con電解電容

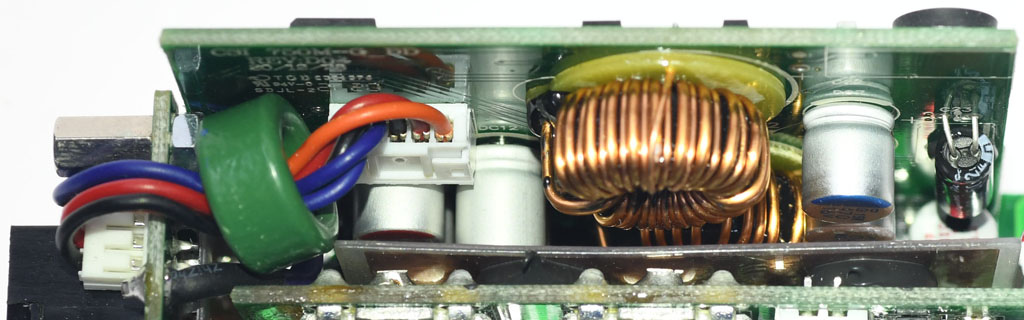

▼DC-DC電路子板正面有環狀電感及濾波用Nichicon/ Nippon Chemi-con固態電容,與模組化輸出插座板連接的3.3V/5V/12V電壓回授線有套一個環狀磁芯

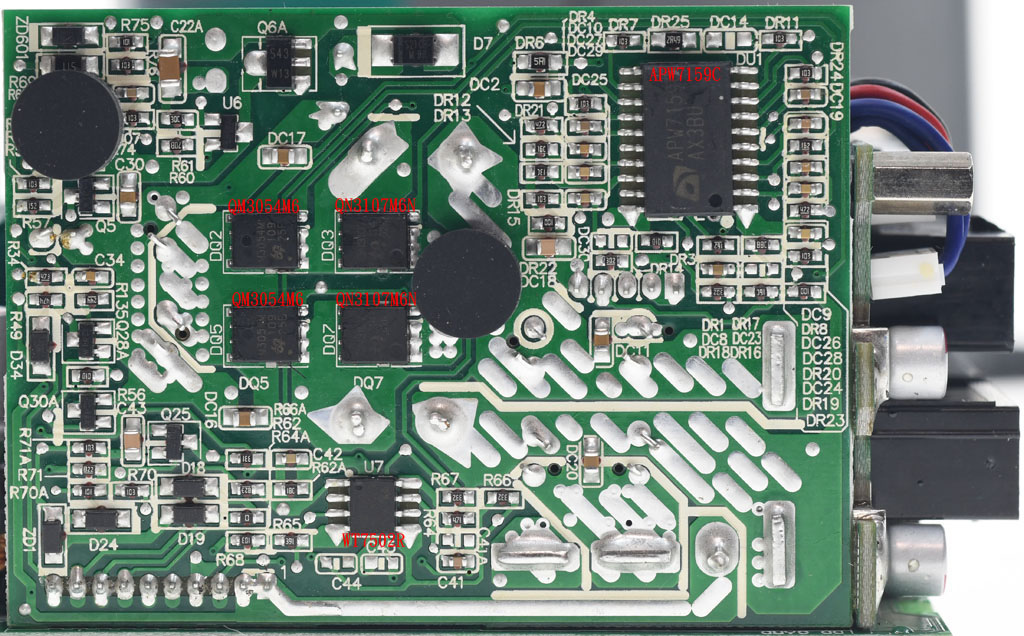

▼DC-DC電路子板背面有3.3V/5V功率級,每組功率級採用1顆UBIQ QM3054M6(High Side)及1顆UBIQ QN3107M6N(Low Side),2組功率級連接至Anpec APW7159C雙通道同步降壓控制器。最下方的Weltrend WT7502R電源管理IC負責監控輸出電壓、接受PS-ON信號控制及產生Power Good信號

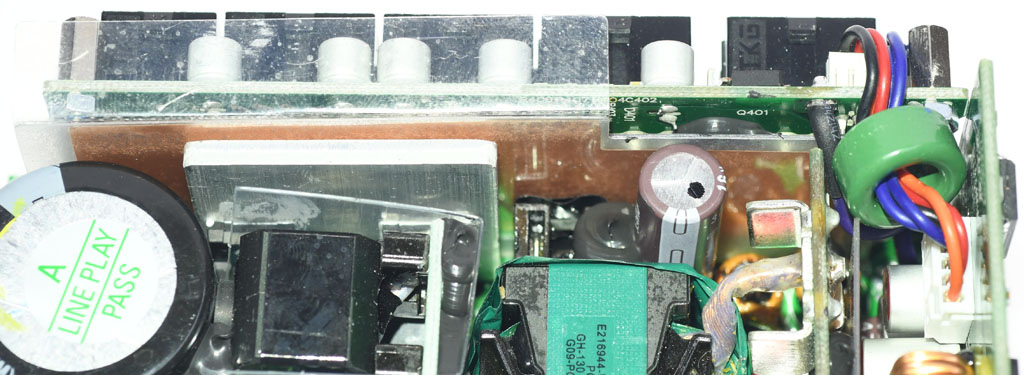

▼模組化輸出插座板背面與一次側MOSFET散熱片之間有內嵌銅箔的隔板

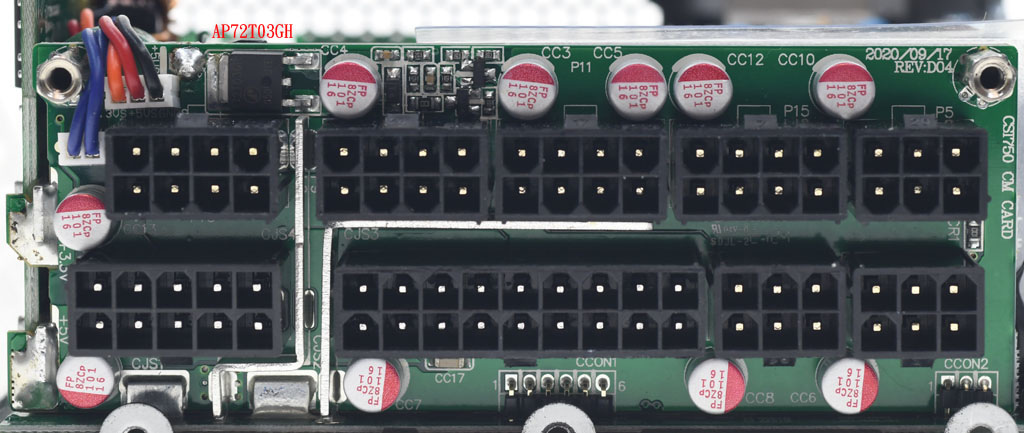

▼模組化輸出插座板使用實心金屬條/金屬插針與DC-DC電路子板/主電路板連接,可加強電流傳遞及堅固性,正面安置10顆Nichicon固態電容,強化輸出濾波效果。左上角有5V/5VSB切換用Advanced Power Electronics Corp AP72T03GH MOSFET

接下來就是上機測試

測試文閱讀方式請參照此篇:電源測試文閱讀小指南

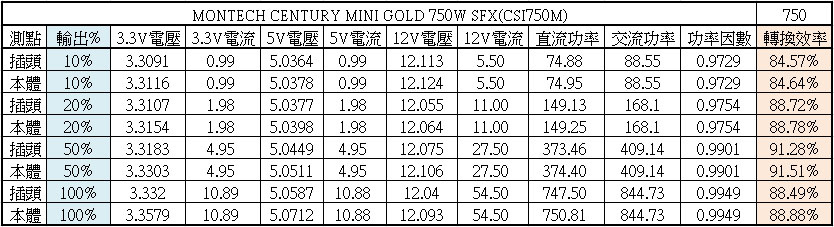

▼MONTECH CENTURY MINI GOLD 750W於20%/50%/100%下效率分別為88.72%/91.28%/88.49%,符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
從電源本體及線組插頭處測試的電壓差異,會對效率產生0.07%至0.39%的影響

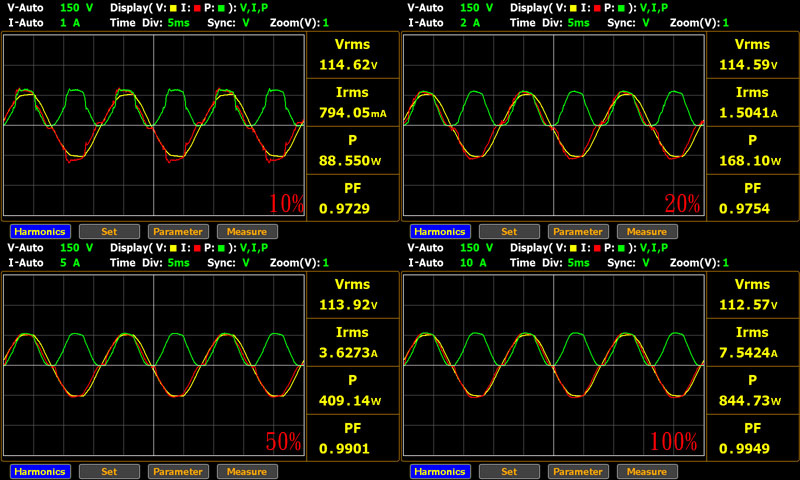

▼MONTECH CENTURY MINI GOLD 750W輸出10%、20%、50%、100%的交流輸入波形(黃色-電壓,紅色-電流,綠色-功率)。50%輸出下功率因數為0.9901,符合80PLUS金牌認證要求50%輸出下功率因數需大於0.9的要求

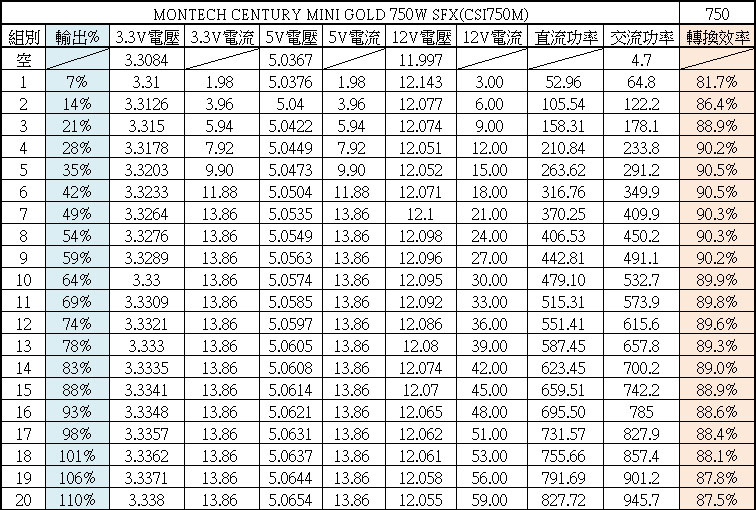

▼綜合輸出負載測試,輸出49%時3.3V/5V電流達14A後就不再往上加,3.3V/5V/12V電壓記錄如下表

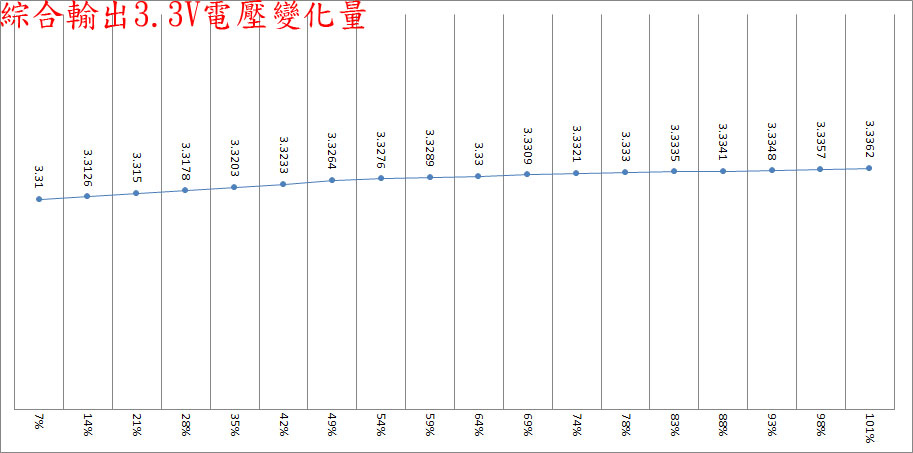

▼綜合輸出7%至101%之間3.3V輸出電壓最高與最低點差異為26.2mV

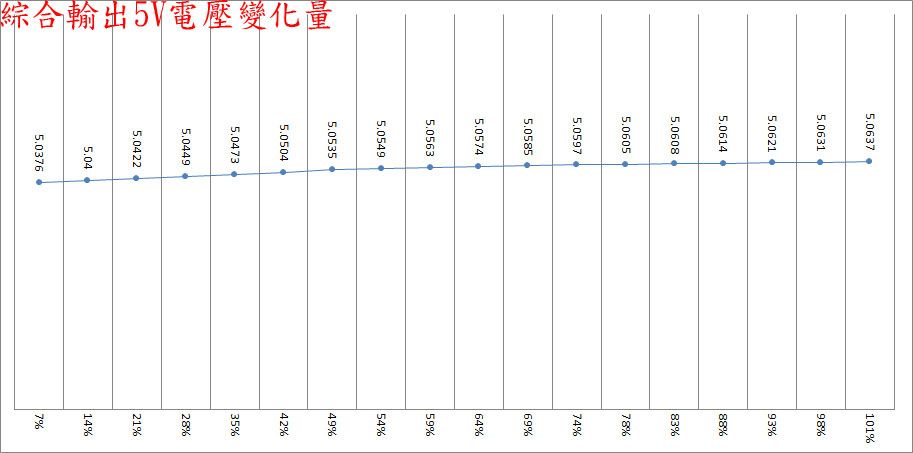

▼綜合輸出7%至101%之間5V輸出電壓最高與最低點差異為26.1mV

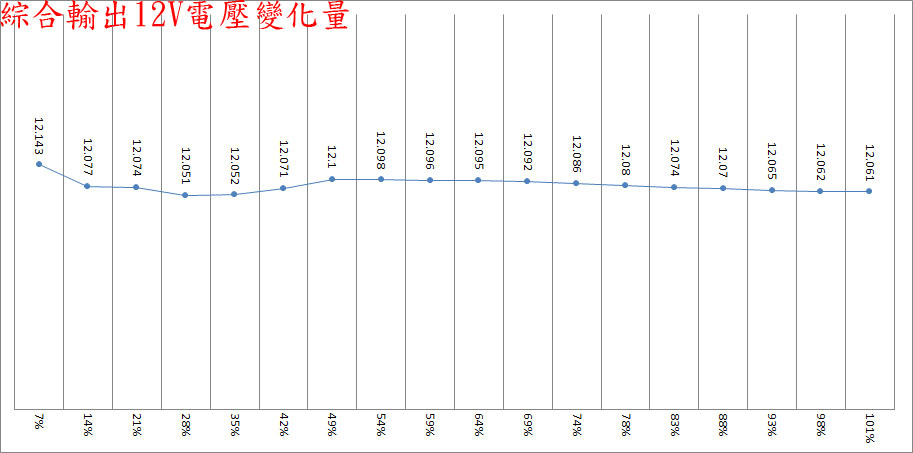

▼綜合輸出7%至101%之間12V輸出電壓最高與最低點差異為92mV

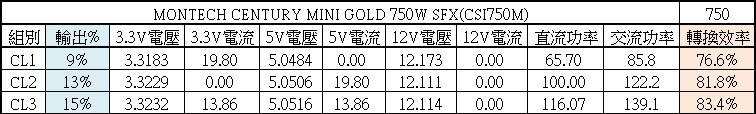

▼偏載測試,這時12V維持空載,分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化,並無出現超出±5%範圍情形(3.3V:3.135V-3.465V,5V:4.75V-5.25V,12V:11.4V-12.6V)


▼純12V輸出負載測試,這時3.3V/5V維持空載,3.3V/5V/12V電壓記錄如下表

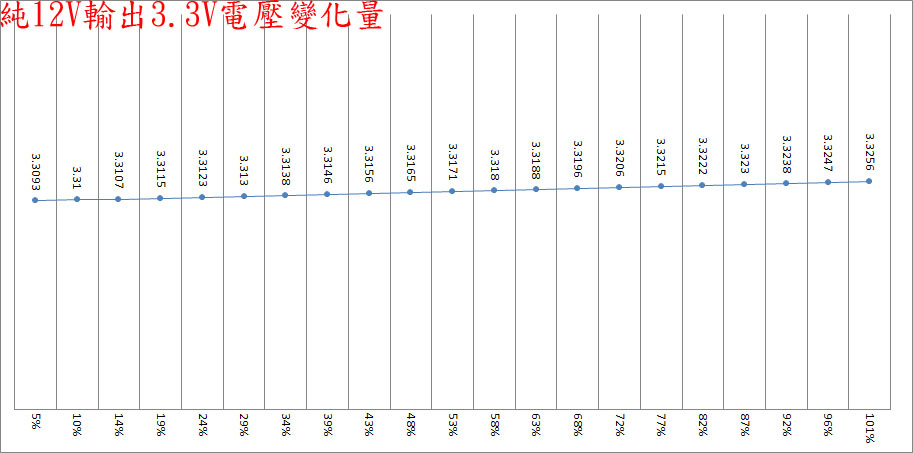

▼純12V輸出5%至101%之間3.3V輸出電壓最高與最低點差異為16.3mV

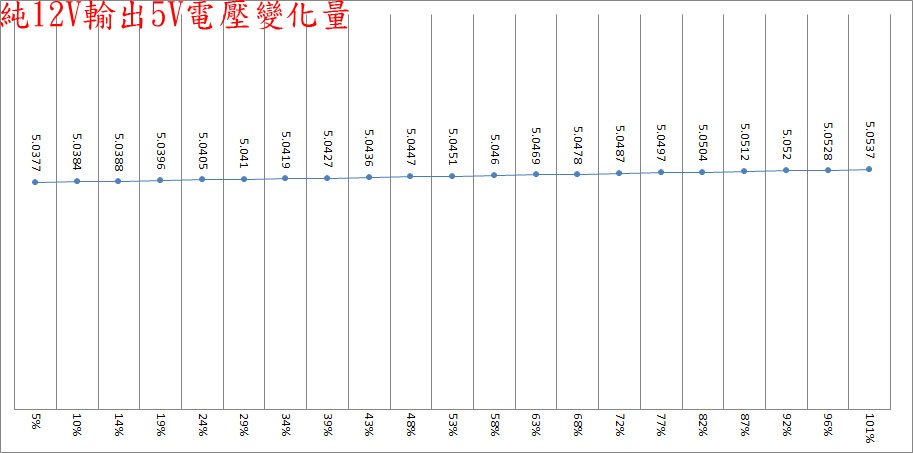

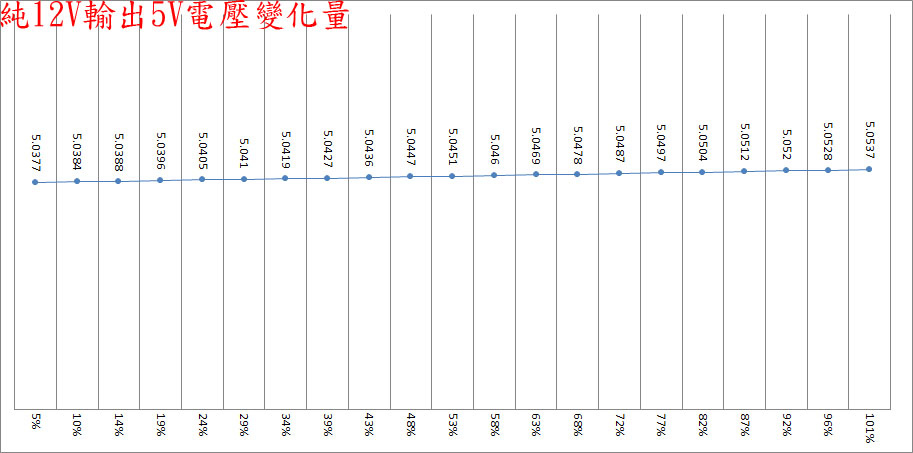

▼純12V輸出5%至101%之間5V輸出電壓最高與最低點差異為16mV

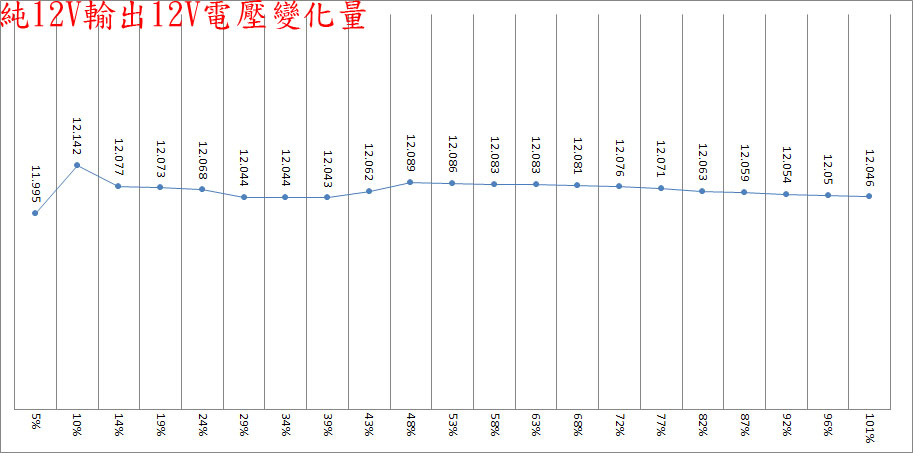

▼純12V輸出5%至101%之間12V輸出電壓最高與最低點差異為147mV

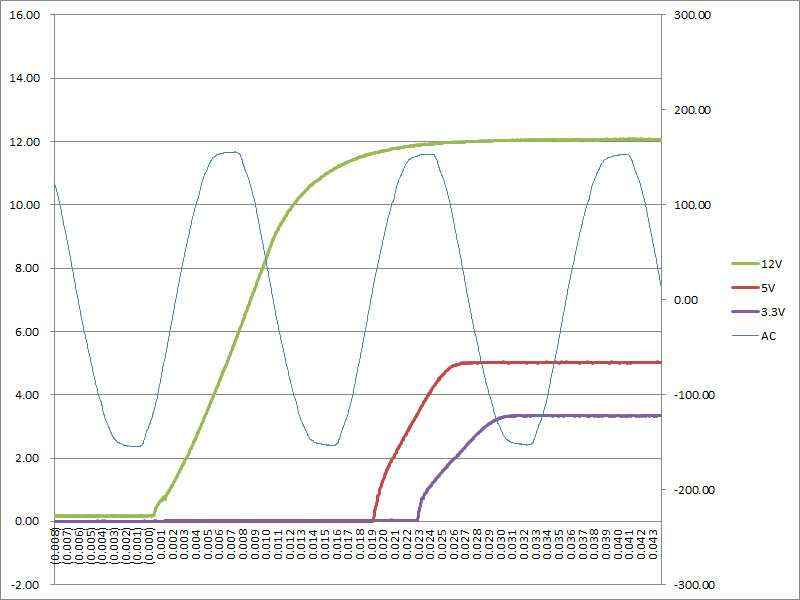

▼電源PS-ON信號啟動後直接3.3V/14A、5V/14A、12V/53A滿載輸出下各電壓上升時間圖,從12V開始上升處當成起點(0.000s)時,12V上升時間為28ms,5V與3.3V上升時間為8ms

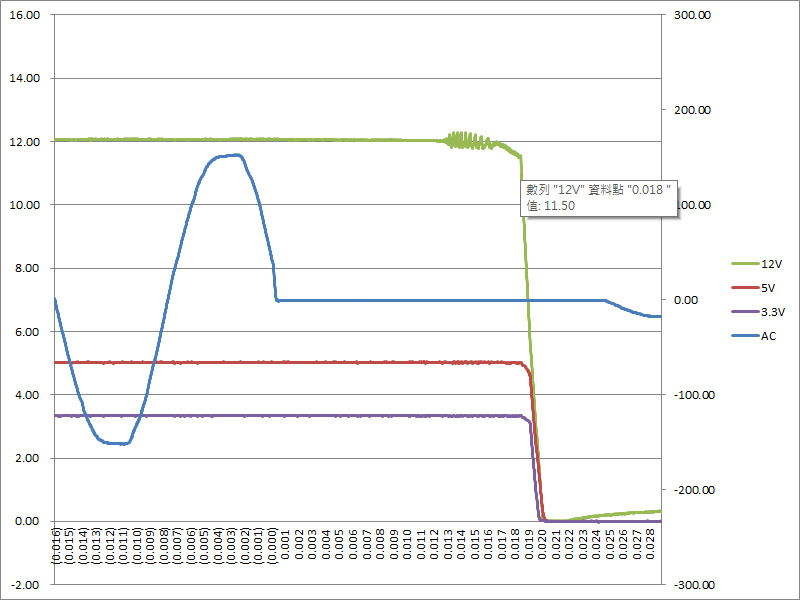

▼3.3V/14A、5V/14A、12V/53A滿載輸出下斷電的Hold-up time時序圖,從交流中斷處當成起點(0.000s)時,12V於12ms開始產生波動,18ms壓降至11.5V(圖片中資料點標籤)


以下波形圖,CH1黃色波型為動態負載電流變化波型,CH2藍色波形為12V電壓波型,CH3紫色波型為5V電壓波型,CH4綠色波型為3.3V電壓波型

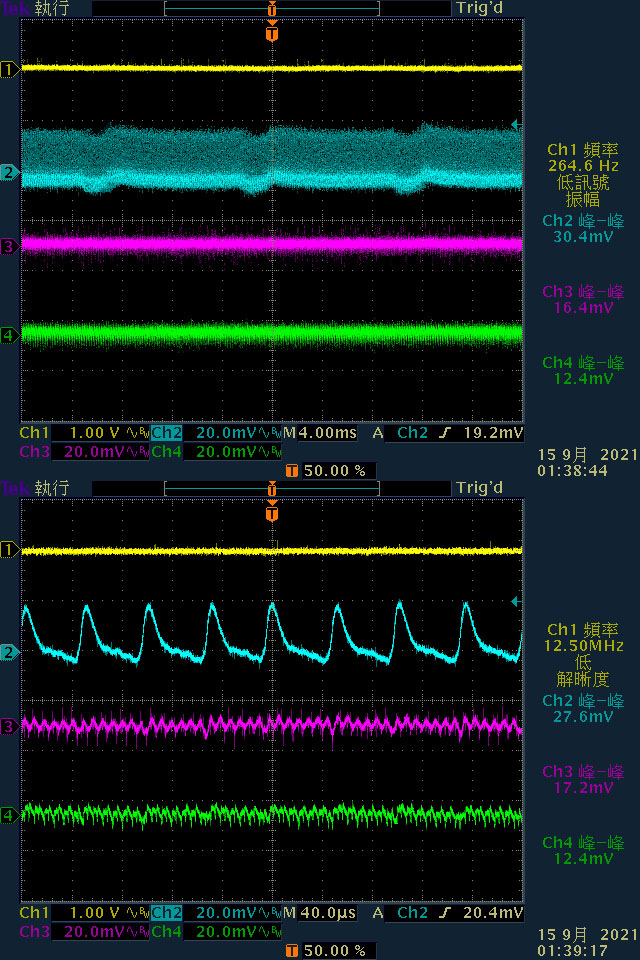

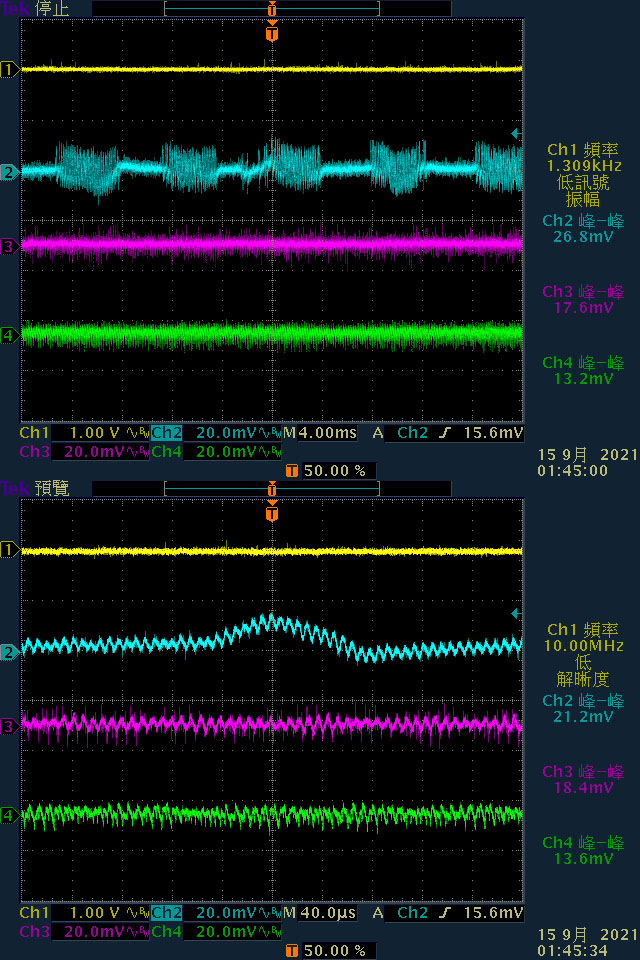

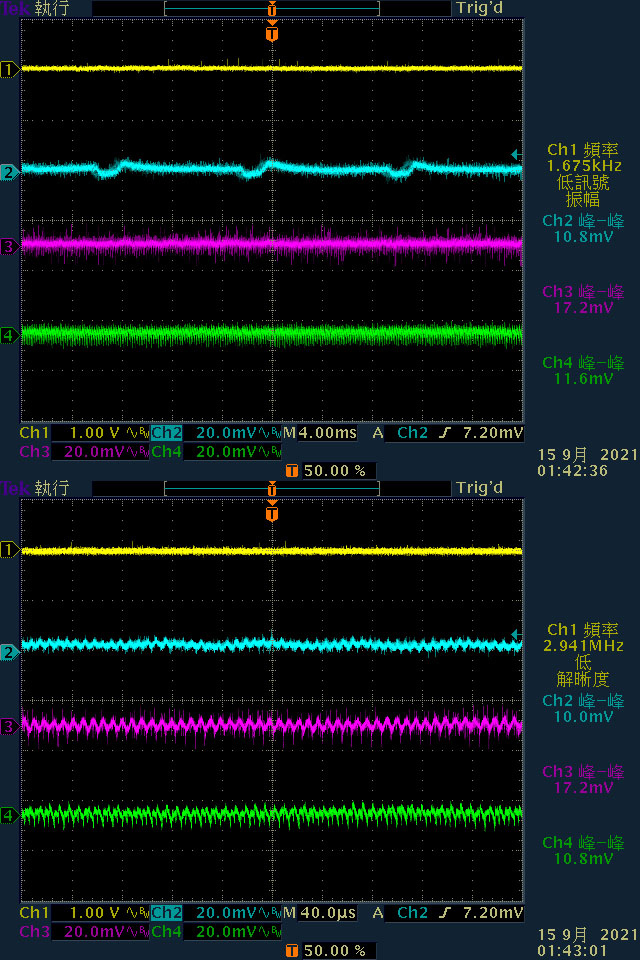

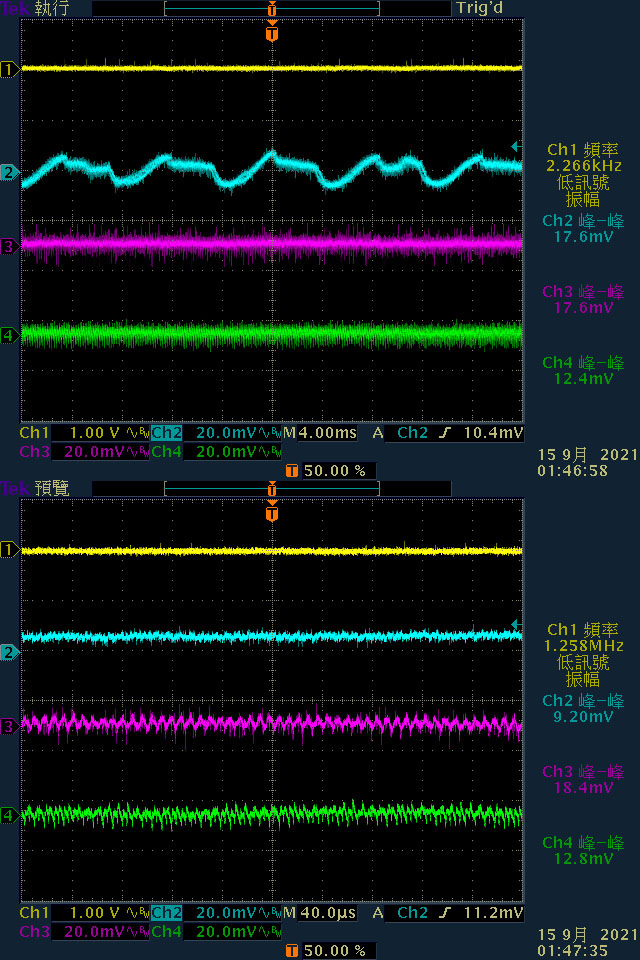

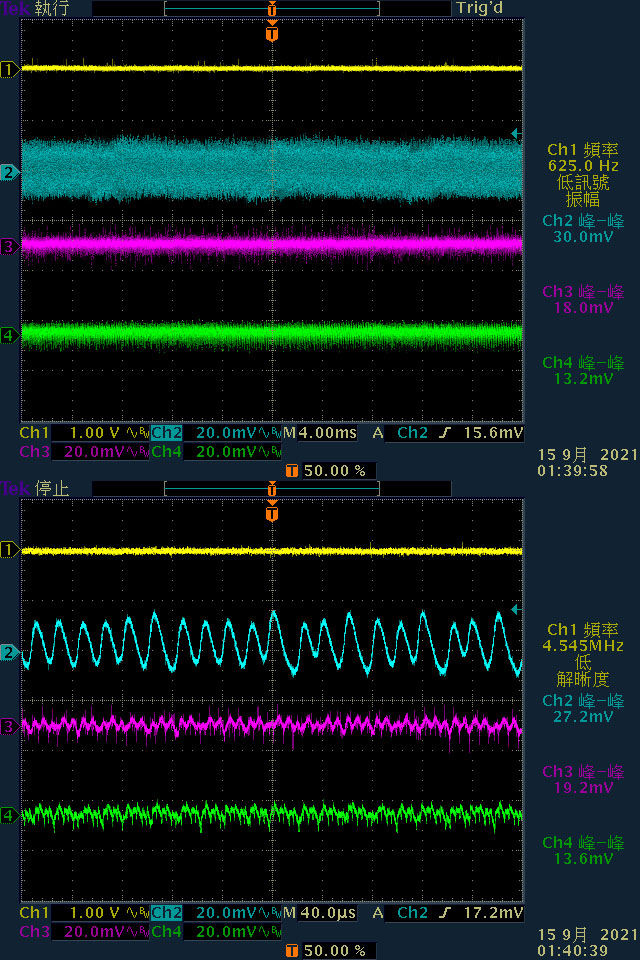

▼輸出無負載至12V/16A區間,12V漣波的波型會依輸出電流改變。下圖為空載下漣波波型

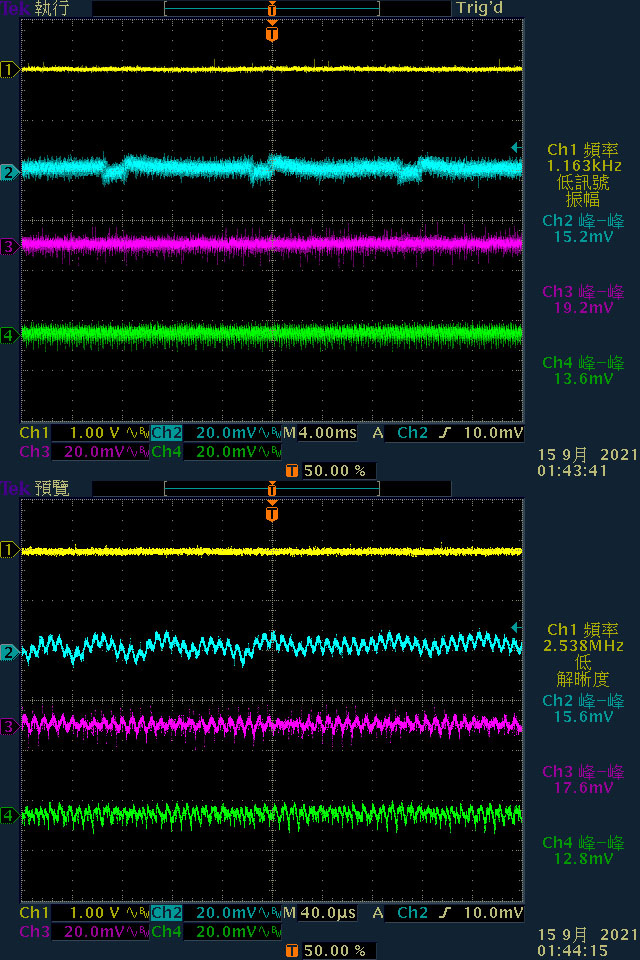

▼下圖為12V/1A至12V/2A漣波波型


▼下圖為12V/3A至12V4A漣波波型


▼下圖為12V/5A至12V/6A漣波波型


▼下圖為12V/7A至12V/8A漣波波型


▼下圖為12V/9A漣波波型


▼下圖為12V/15A漣波波型


▼下圖為12V/16A漣波波型

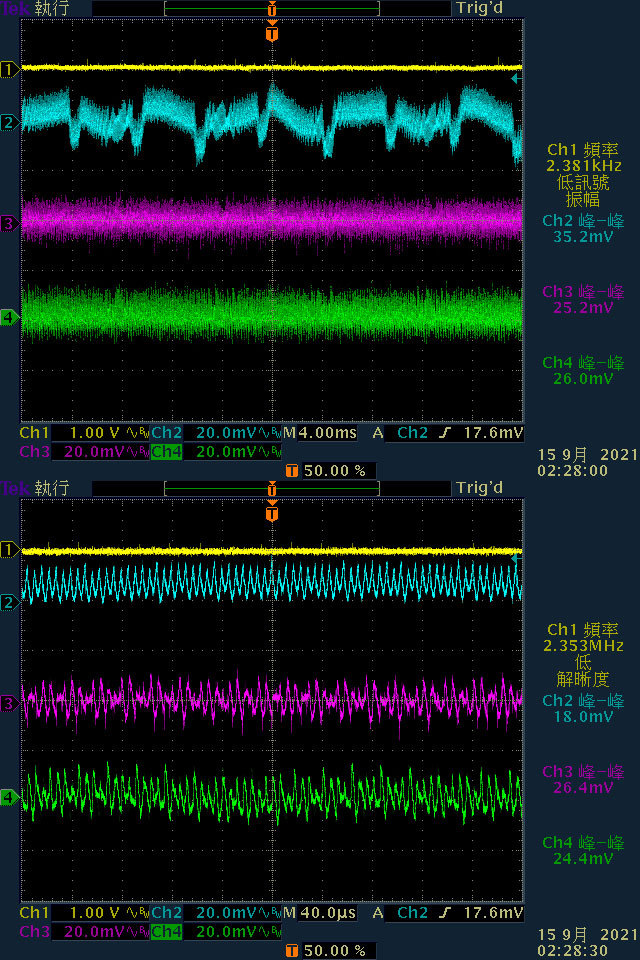

▼於3.3V/14A、5V/14A、12V/53A(綜合全負載)輸出下,12V/5V/3.3V各路低頻漣波分別為35.2mV/25.2mV/26mV,高頻漣波分別為18mV/26.4mV/24.4mV

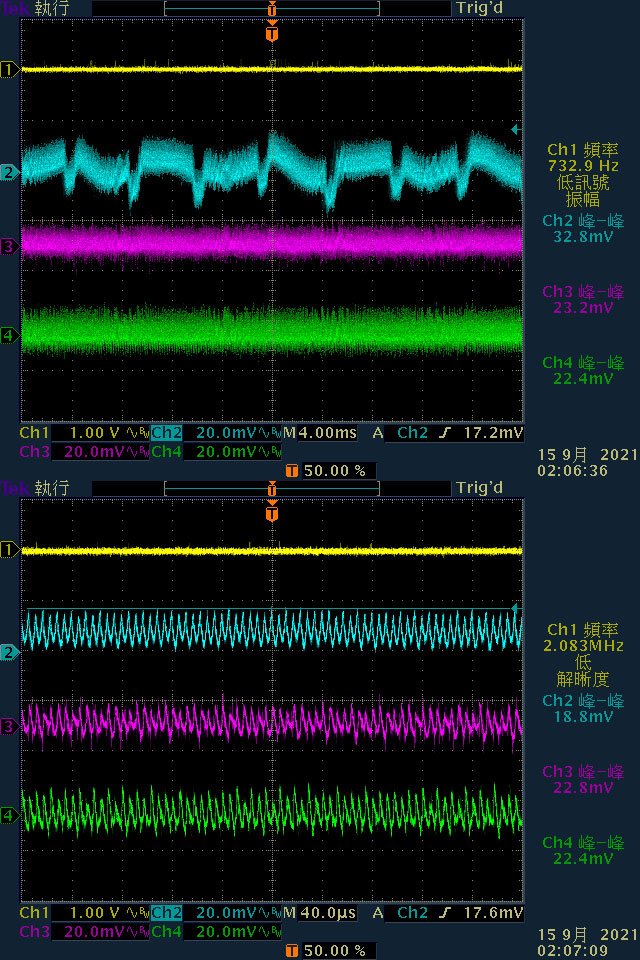

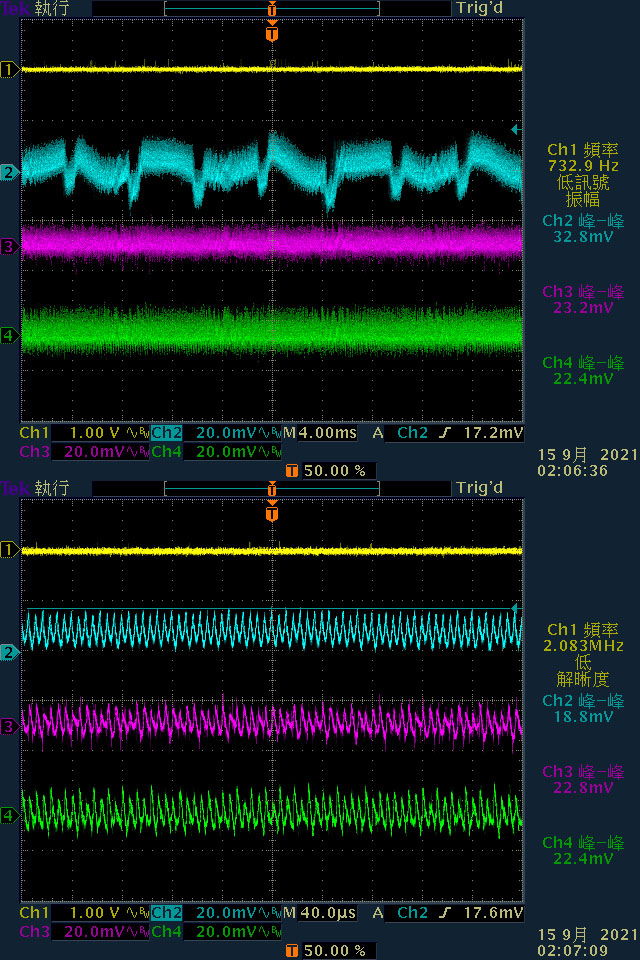

▼於12V/63A(純12V全負載)輸出下,12V/5V/3.3V各路低頻漣波分別為32.8mV/23.2mV/22.4mV,高頻漣波分別為18.8mV/22.8mV/22.4mV

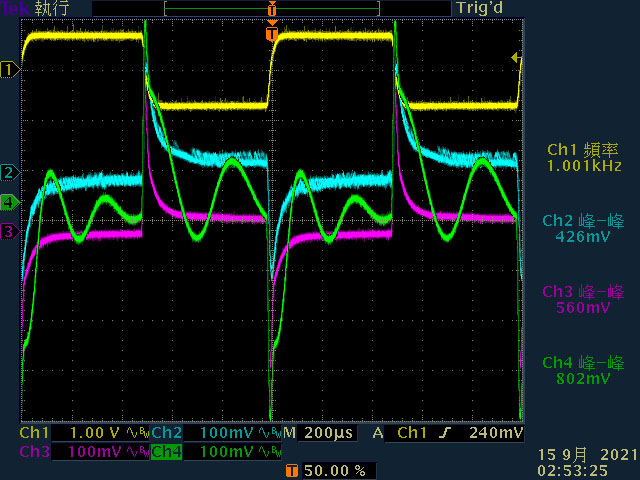

▼3.3V啟動動態負載,變動範圍5A至15A,維持時間500微秒,最大變動幅度為802mV,同時造成5V產生560mV、12V產生426mV的變動

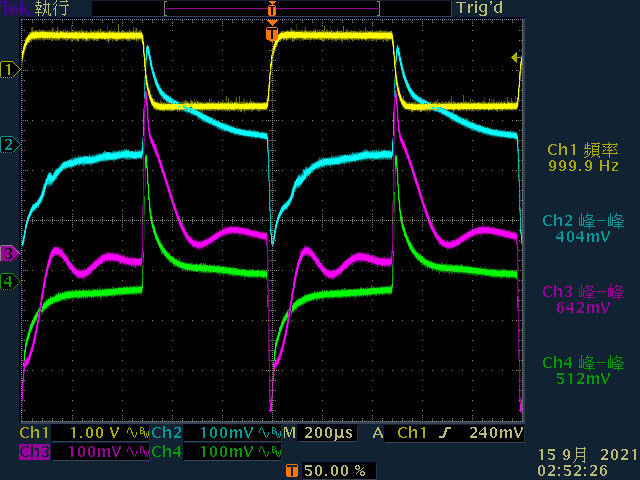

▼5V啟動動態負載,變動範圍5A至15A,維持時間500微秒,最大變動幅度為642mV,同時造成3.3V產生512mV、12V產生404mV的變動

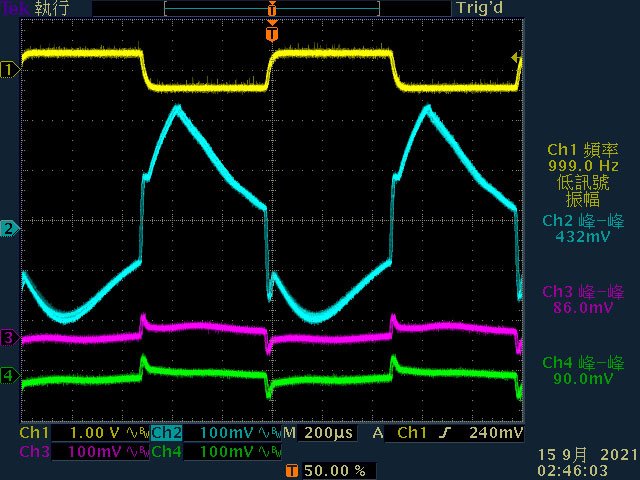

▼12V啟動動態負載,變動範圍5A至25A,維持時間500微秒,最大變動幅度為432mV,同時造成3.3V產生90mV、5V產生86mV的變動


▼電源供應器滿載輸出下內部的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

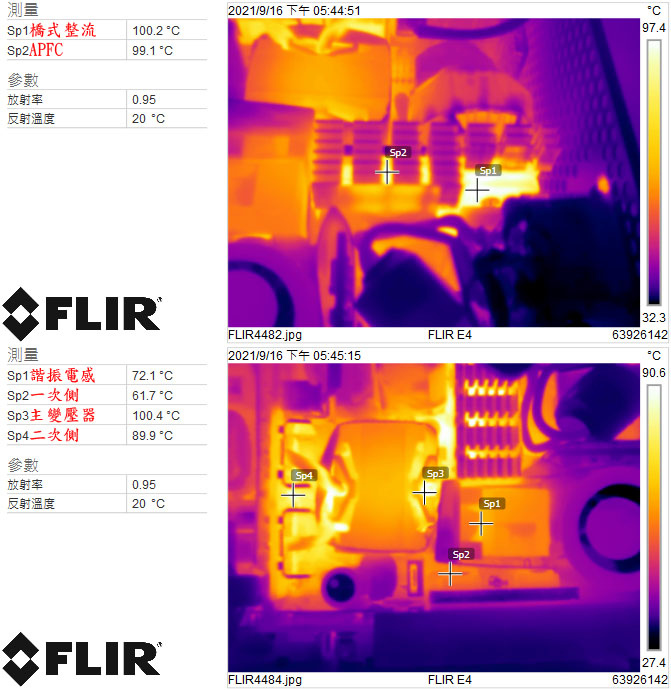

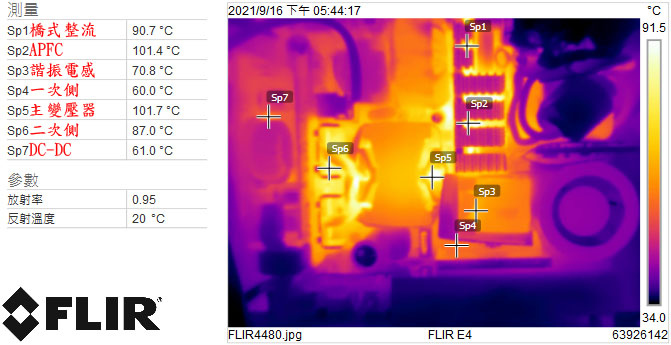

▼電源供應器滿載輸出下橋式整流/APFC(上圖)及諧振電感/一次側/主變壓器/二次側MOSFET(下圖)的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

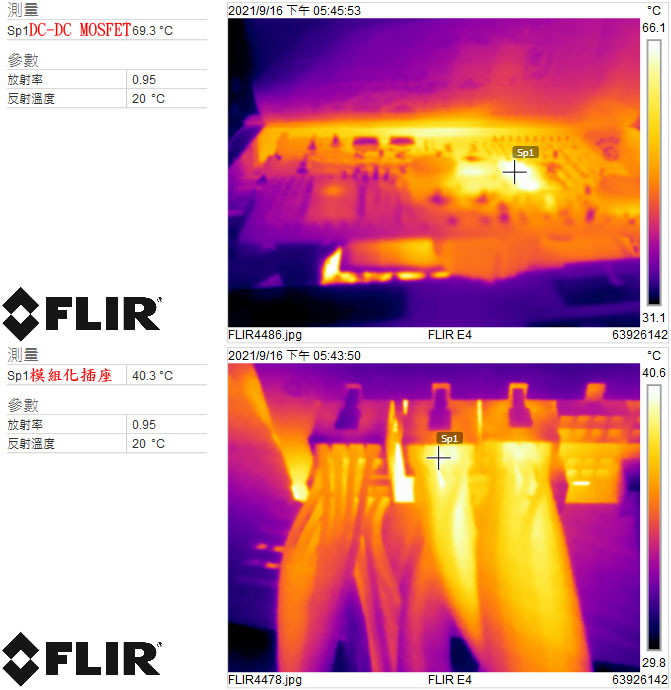

▼電源供應器滿載輸出下DC-DC MOSFET(上圖)及模組化插座(下圖)的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)



本體及內部結構心得小結:
◆採用全模組化設計,搭配黑色帶狀模組化線組,處理器供電提供1個EPS 8P及1個EPS 4+4P接頭,顯示卡供電提供4個PCIE 6+2P接頭,週邊裝置提供6個直式SATA、3個省力易拔大4P及1個小4P
◆因為是設計給小型系統使用,模組化線組長度均較短,線材略硬
◆直接在外殼沖壓加工出風扇護網,風扇轉速隨負荷提高而增加
◆交流輸入插座焊點加上X/Y電容,放電IC裝在主電路板EMI電路背面。交流線磁芯、保險絲及突波吸收器均包覆套管,交流輸入插座焊點未包覆套管
◆電路板背面焊點整體做工良好,大電流線路有敷錫處理,二次側部分區域加上金屬片
◆內部結構緊湊,輔助電源電路及一次側LLC諧振槽均使用電路子板安裝,二次側同步整流MOSFET亦採用子板安裝,上方實心金屬片充當散熱片使用
◆採用Champion方案APFC、半橋諧振及同步整流輸出12V,並透過DC-DC轉換3.3V/5V
◆APFC/一次側MOSFET使用Infineon,APFC二極體/二次側同步整流MOSFET使用On Semi,DC-DC MOSFET使用UBIQ。APFC MOSFET使用TO-247封裝,一次側MOSFET使用全絕緣封裝
◆內部採用Nippon Chemi-con、Nichicon、Rubycon等日系品牌固態/電解電容
◆二次側電源管理IC偵測輸出電壓是否在正常範圍
◆模組化插座板與主電路板/DC-DC電路子板間大電流路徑採用實心金屬條及金屬插針焊接連接

各項測試結果簡單總結:
◆MONTECH CENTURY MINI GOLD 750W於20%/50%/100%下效率分別為88.72%/91.28%/88.49%,符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
◆MONTECH CENTURY MINI GOLD 750W的功率因數修正,滿足80PLUS0金牌認證要求
◆偏載測試,12V維持空載,分別測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化,均無出現超出±5%範圍情形
◆電源啟動至綜合全負載輸出狀態,12V上升時間為28ms,3.3V/5V上升時間為8ms
◆綜合全負載輸出狀態切斷AC輸入模擬電力中斷,12V於12ms開始產生波動,18ms降至11.5V
◆輸出漣波測試,輸出無負載至12V/16A區間,12V漣波的波型會依輸出電流改變;於綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為35.2mV/25.2mV/26mV;於純12V全負載輸出下12V/5V/3.3V各路低頻漣波分別為32.8mV/23.2mV/22.4mV
◆3.3V/5V動態負載測試,變動範圍5A至15A,維持時間500微秒,最大變動幅度分別為802mV/642mV
◆12V動態負載測試,變動範圍5A至25A,維持時間500微秒,最大變動幅度為432mV
◆熱機下3.3V過電流截止點在37A(185%),5V過電流截止點在37A(185%),12V過功率截止點在80A(128%)

報告完畢,謝謝收看
