特色：
●安鈦克保證1000W足瓦連續輸出，通過80PLUS金牌認證，典型轉換效率高於92%，降低廢熱產生，節省電能消耗及電費支出
●全模組化設計，使用28(18+10)Pin主機板電源插座以及16pin處理器/顯示卡電源插座，可提升線材擴充性
●提供2個EPS 4+4P接頭，支援Intel/AMD最新處理器/主機板平台
●於主機板/處理器/顯示卡電源模組化線路接頭端12V迴路加上電容，增加供電的穩定性
●PhaseWave設計，全橋LLC諧振轉換，搭配12V同步整流及3.3V/5V DC-DC轉換設計，使12V可用功率最大化，降低漣波雜訊及電壓波動，改善輸出交叉調整率
●採用壽命更長的135mm FDB液態軸承靜音風扇，具備Zero RPM Manager，開啟Hybrid模式後，於低負載/低溫下風扇將停止運行，大幅降低噪音，保持絕對靜音
●CircuitShield全套保護(OCP/OVP/UVP/SCP/OPP/OTP/SIP/NLO)
●採用全日系電解電容，加強可靠度及耐用度，並提供安鈦克10年有限保固
Antec High Current Gamer HCG 1000W輸出接頭數量：
ATX20+4P：1個
CPU12V 4+4P：2個
PCIE 6+2P：8個
SATA：12個
大4P：6個
小4P：1個(轉接線)
▼外盒正面，左上為商標及35週年貼紙，右上為輸出瓦數標示及80PLUS金牌標章，中間為系列名稱High Current Gamer白色大字、HCG縮寫橘色字體及全模組化電源黑色小字，左下為產品特色圖示，右下為Designed by Antec in California字樣
▼外盒背面，左上為商標，右上為HCG High Current Gamer系列名稱，並以英文搭配圖示說明產品主要特色，右下印上轉換效率圖表及80PLUS認證標誌
▼外盒上下側面有商標、系列名稱、除了英文以外的多國語言產品特色說明
▼外盒左側面有輸入/輸出規格表、接頭種類及數目表、安規認證標章、客服聯絡資訊
▼外盒右側面有商標、系列名稱、條碼、韓文產品資訊、加州65號法案警告訊息

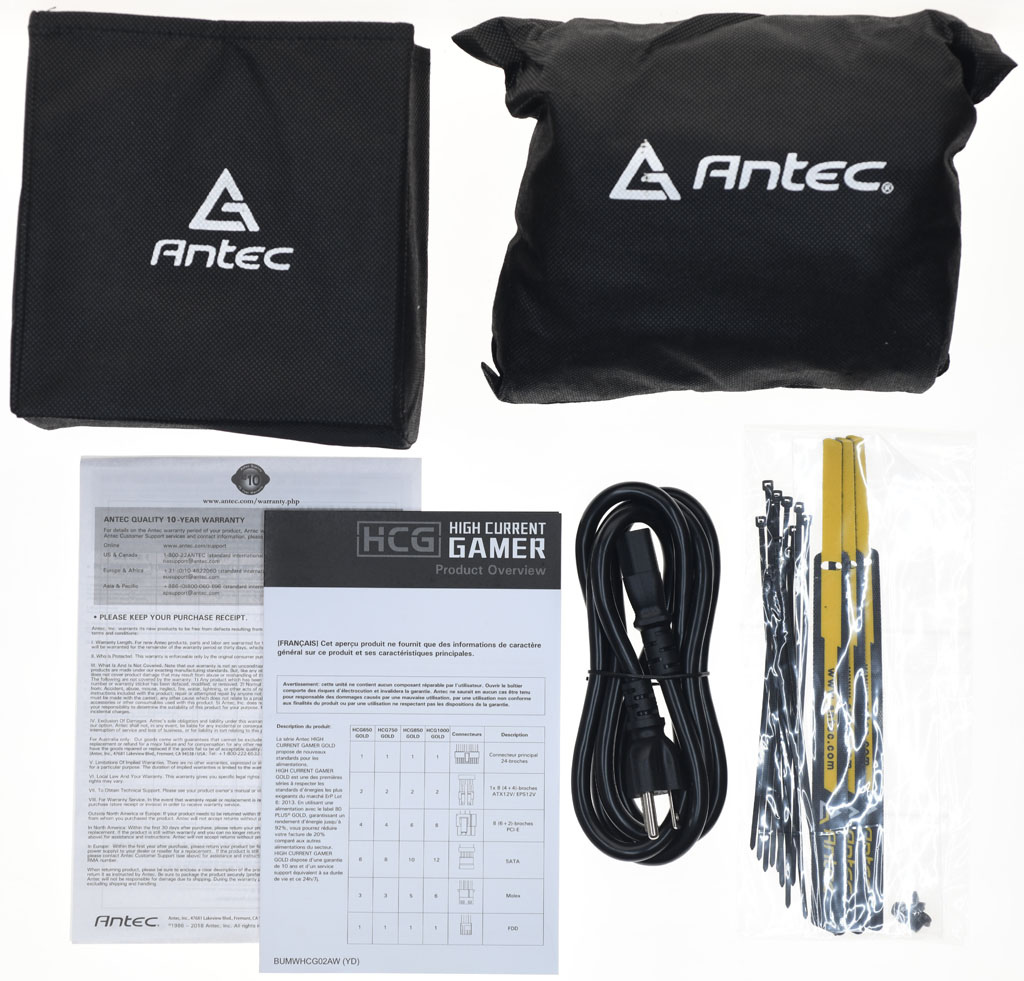

▼包裝內容物一覽，電源本體裝在印上商標的不織布套中，其他還有印上商標的收納袋(內含模組化線組)、3×1.31mm²(16AWG)13A交流電源線、配件包及說明/保證書。配件包內有印上商標與官網位址的魔鬼氈整線束帶、塑膠束帶、固定螺絲
▼本體尺寸為150mm(W)x86mm(H)x160mm(D)

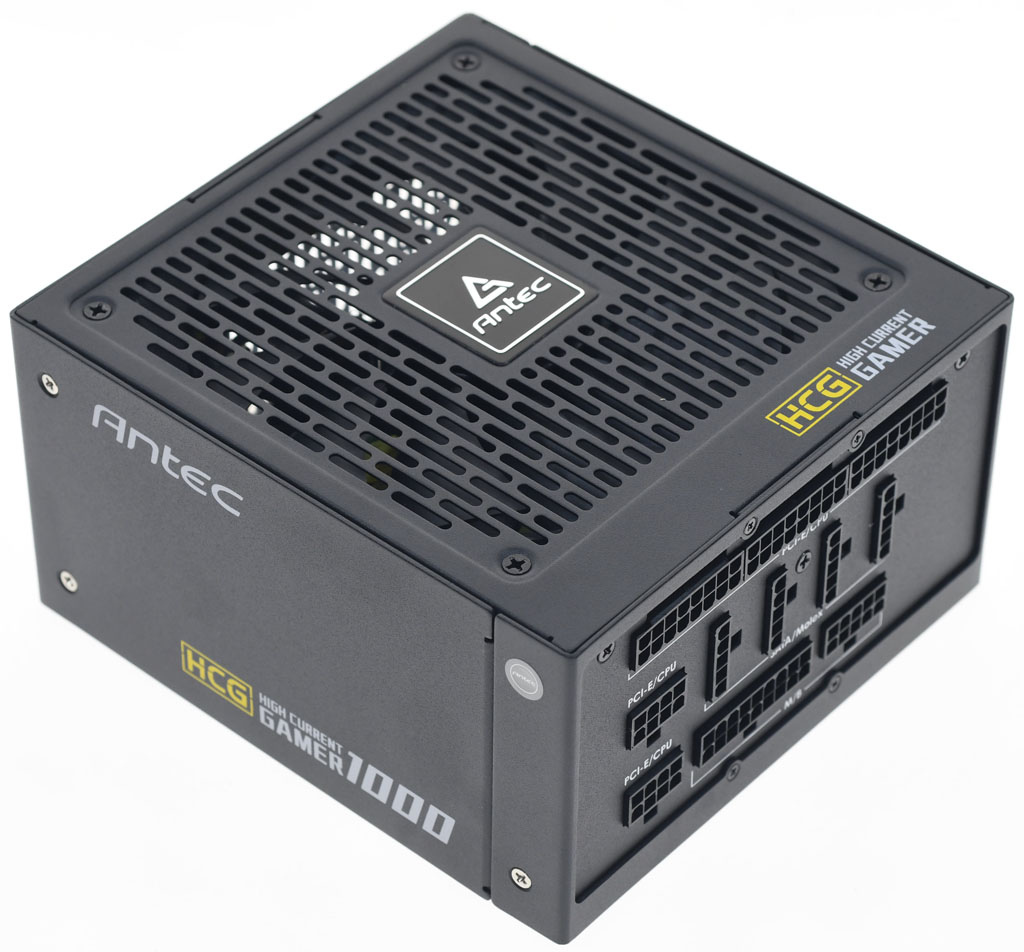

▼本體兩側外殼皆有Antec及HCG High Current Gamer 1000字樣印刷，並依照電源安裝位置改變印刷方向，易碎貼紙貼在其中一個側面螺絲上

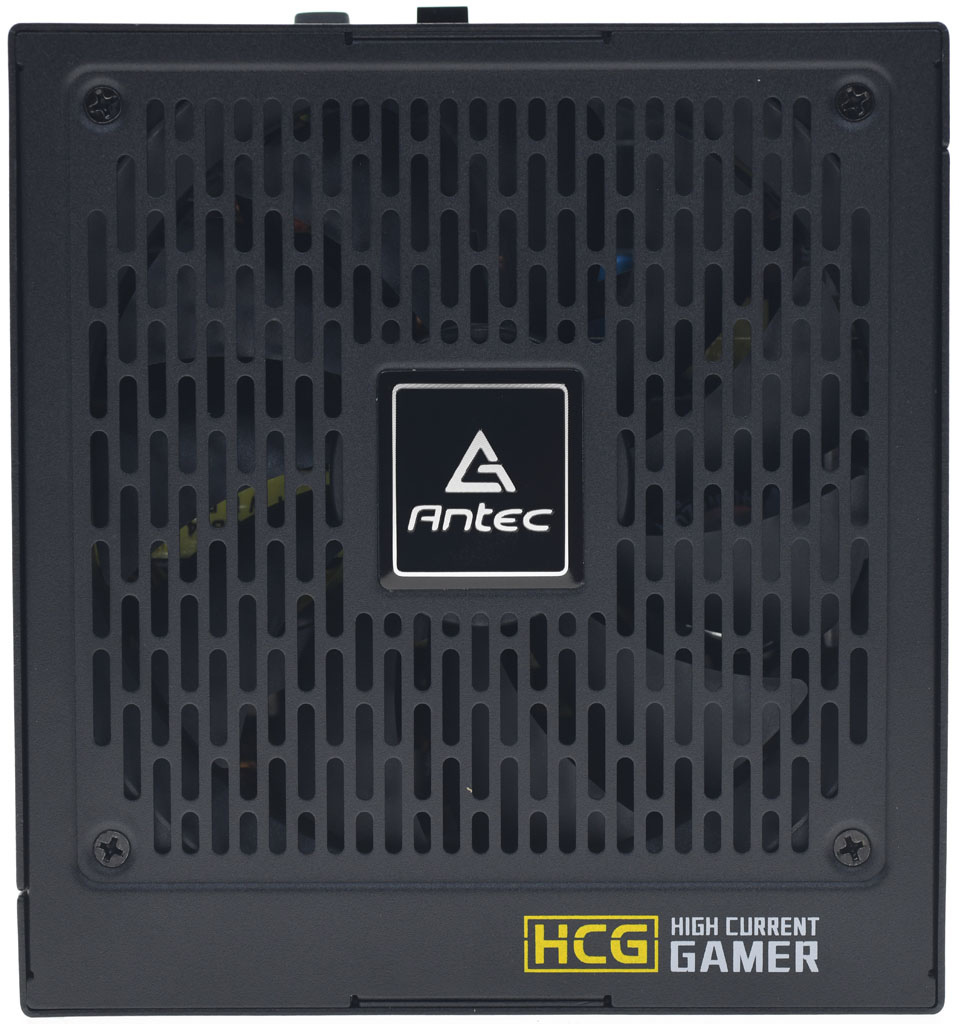

▼直接在外殼沖壓橢圓長條孔洞風扇護網，中間有Antec商標銘牌，角落處有HCG High Current Gamer字樣印刷

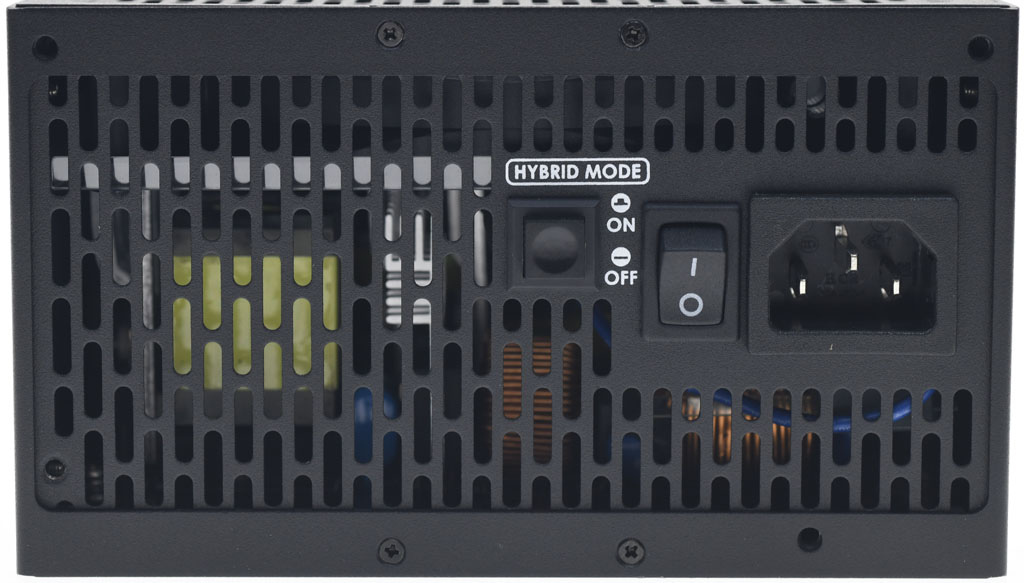

▼橢圓孔網狀散熱出風口設有交流輸入插座、電源總開關及風扇HYBRID模式開關，當模式開關按鈕押下時，風扇為常時運轉，按鈕凸出時，於低負載/低溫下風扇不運轉

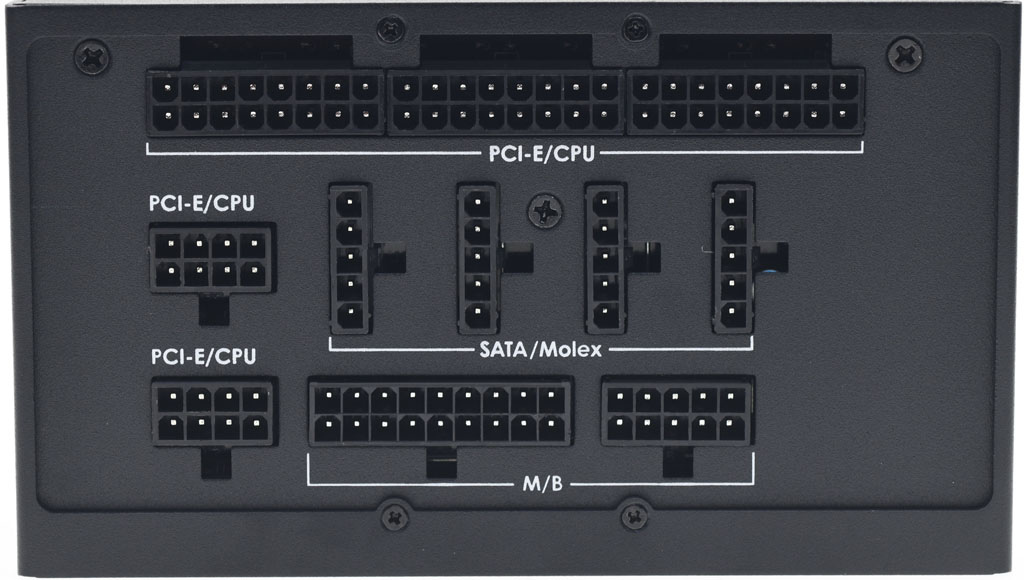

▼模組化線組輸出插座旁有白字標示
▼電源本體背面外殼貼上規格標籤，標籤印上系列名稱、輸出功率、型號、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、商標、警告訊息、產地、80PLUS金牌認證標誌、安規/BSMI認證標誌

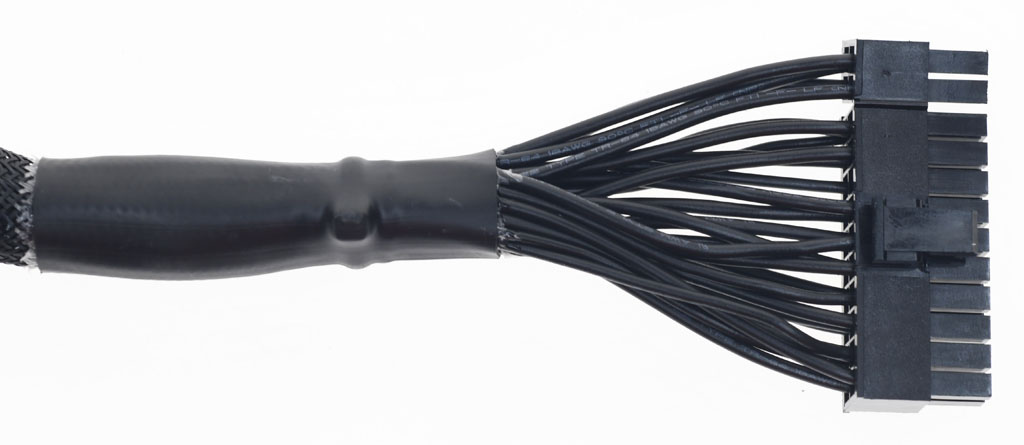

▼一組主機板電源黑色編織網包覆模組化線路，提供1個ATX20+4P接頭，長度為54公分，於其中一條12V迴路加上470µF固態電容，電容藏在熱縮套管內

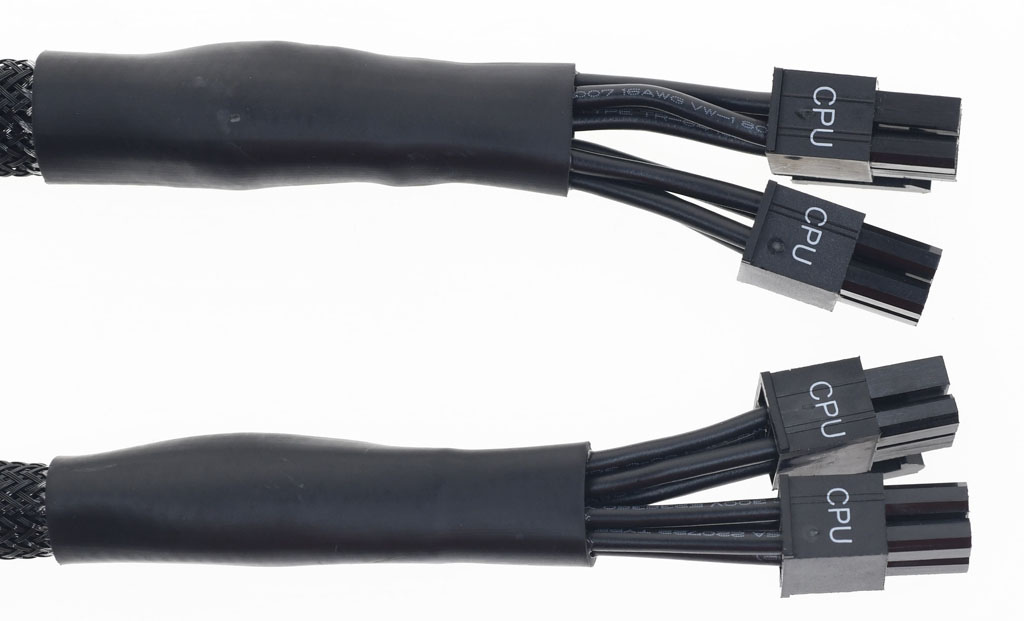

▼兩組處理器電源黑色編織網包覆模組化線路，提供2個EPS 4+4P接頭，16AWG線路長度為55公分，每組線於其中一條12V迴路加上470µF固態電容，電容藏在熱縮套管內
▼四組單頭顯示卡電源黑色編織網包覆模組化線路，每組提供1個PCIE 6+2P接頭，18AWG線路長度為55公分。兩組雙頭顯示卡電源黑色編織網包覆模組化線路，每組提供2個PCIE 6+2P接頭，至第一個接頭18AWG線路長度為55公分，接頭間18AWG線路長度為10.5公分。6條線總共提供8個PCIE 6+2P接頭，每組線於其中一條12V迴路加上470µF固態電容，電容藏在熱縮套管內

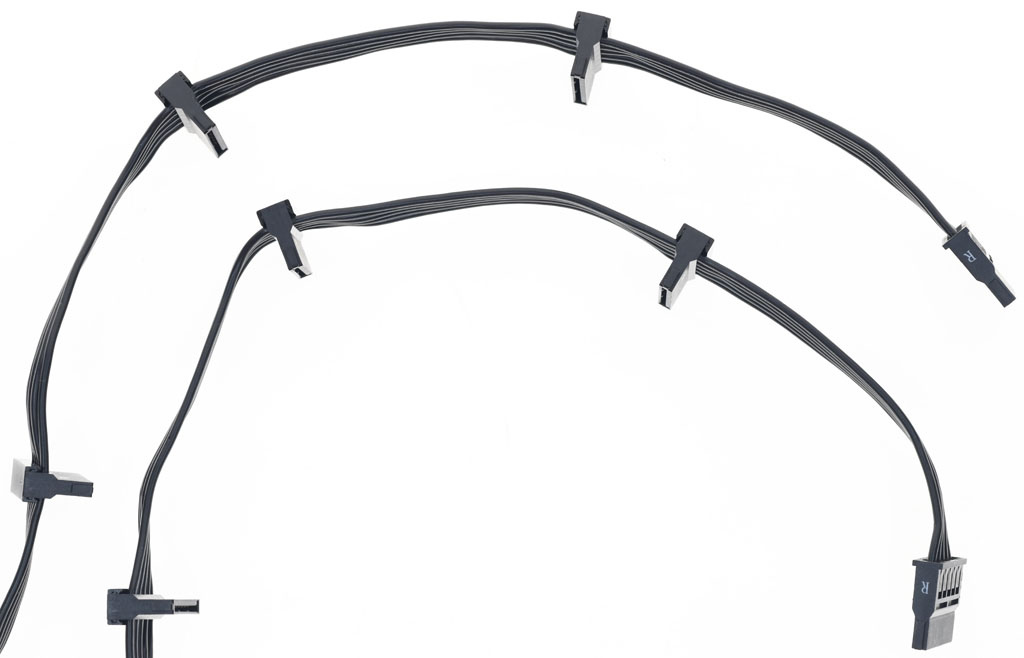

▼兩組SATA接頭黑色帶狀模組化線路，提供6個直角SATA接頭及2個直式SATA接頭，至第一個接頭18AWG線路長度為40公分，接頭間18AWG線路長度為9.5公分

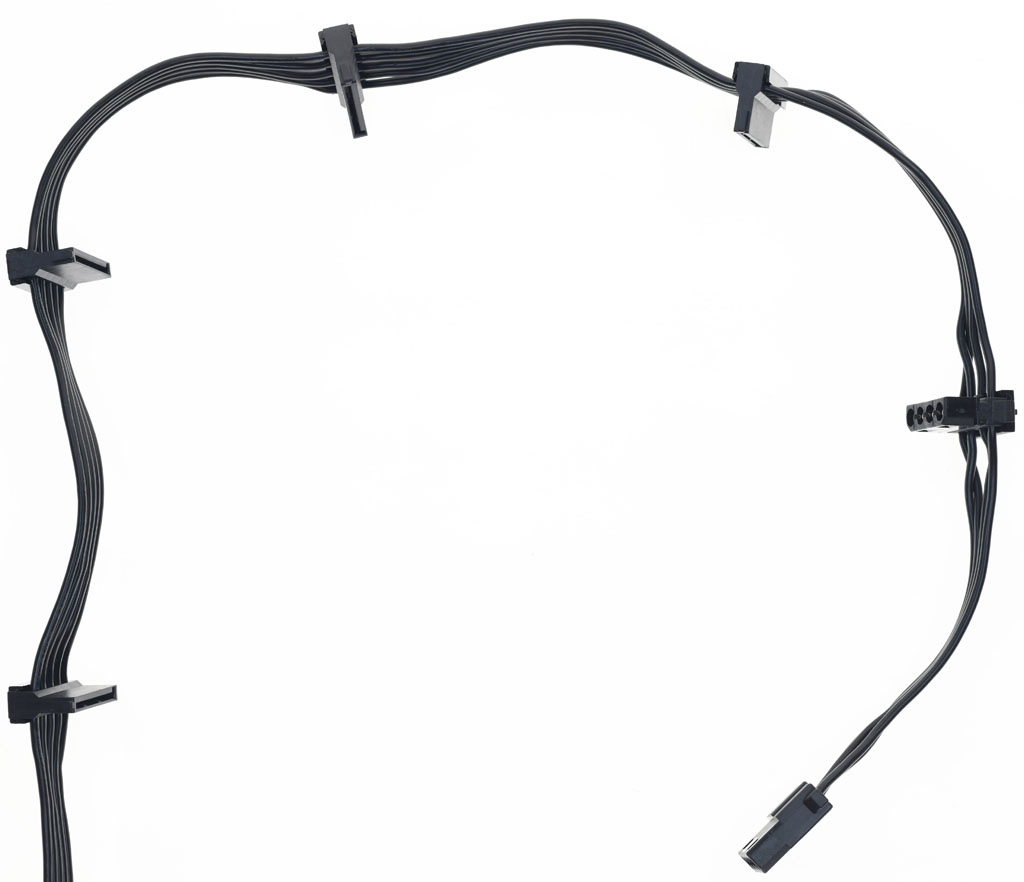

▼一組SATA接頭與大4P接頭黑色帶狀模組化線路，提供4個直角SATA接頭、1個直角大4P接頭及1個直式大4P接頭，至第一個接頭18AWG線路長度為39.5公分，接頭間18AWG線路長度為9公分
▼一組大4P接頭黑色帶狀模組化線路，提供4個直式大4P接頭，至第一個接頭18AWG線路長度為50公分，接頭間18AWG線路長度為10公分

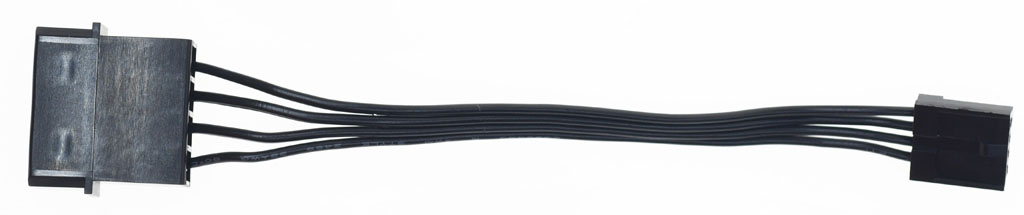

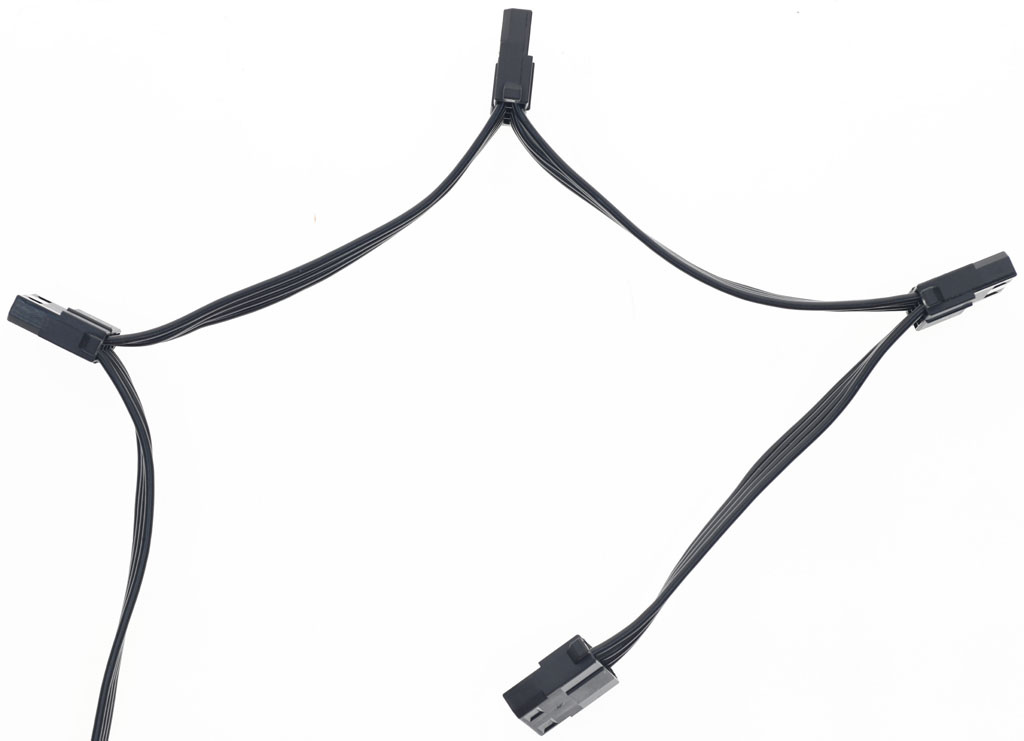

▼隨附一條長度10.5公分的大4P轉小4P黑色帶狀22AWG轉接線

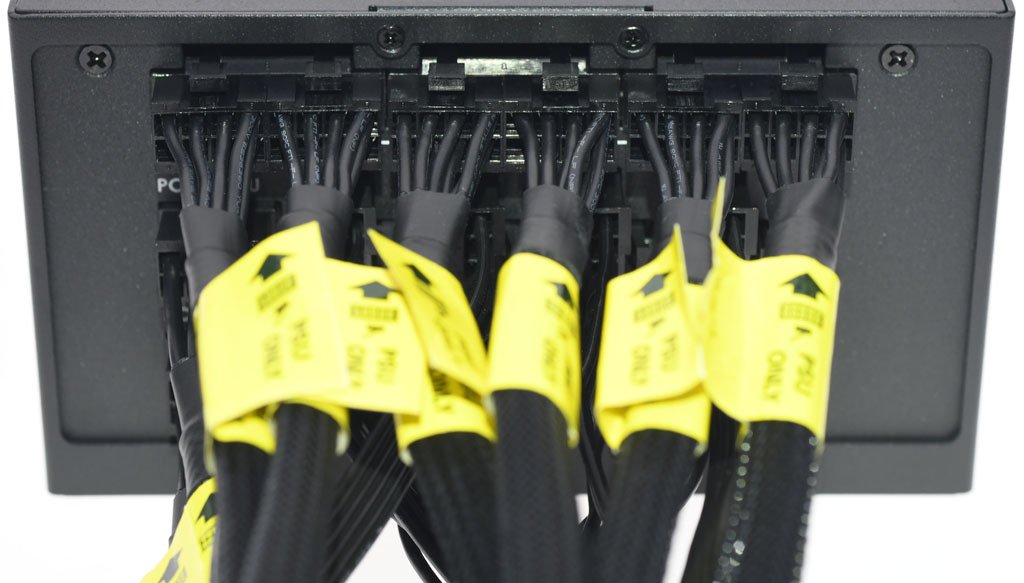

▼將所有模組化線路插上的樣子，CPU/PCIE模組化線路於靠近POWER端接頭有標示用黃色標籤

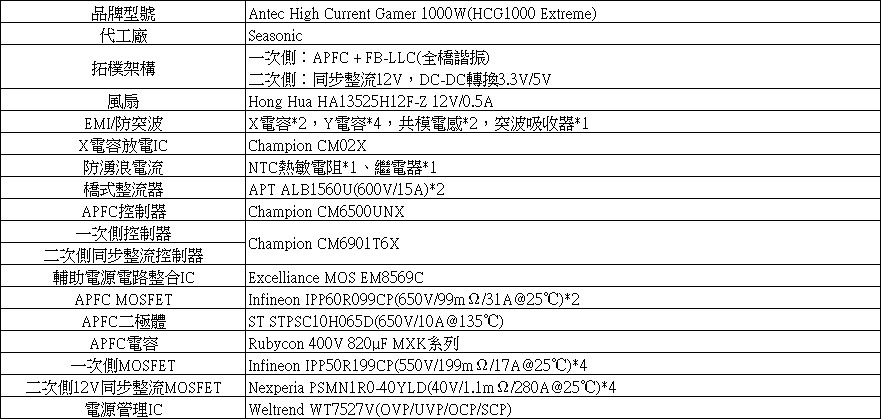

▼Antec High Current Gamer HCG 1000W內部結構及使用元件說明簡表

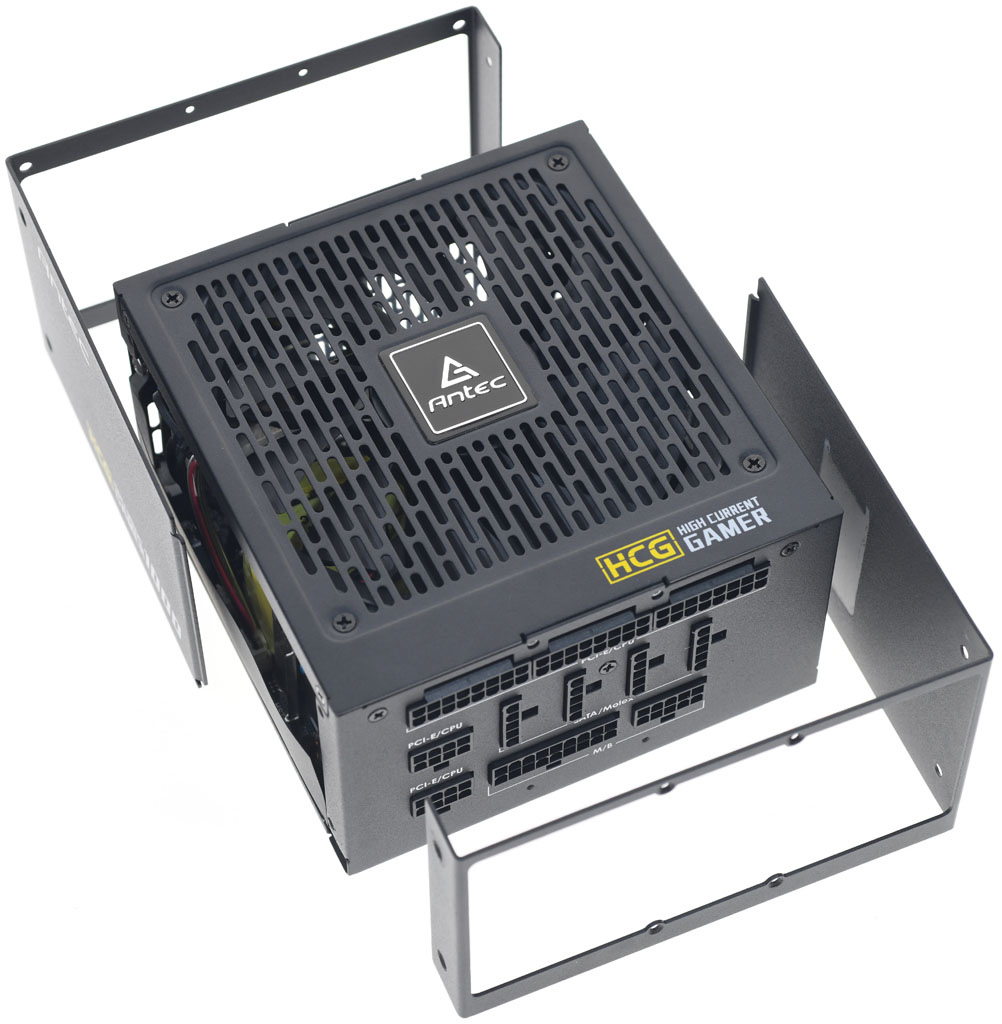

▼Antec High Current Gamer HCG 1000W外殼組合方式不同於一般電源供應器，首先將裝飾外框固定螺絲拆掉，移除裝飾外框，就可以拆除風扇護網側外殼
▼Antec High Current Gamer HCG 1000W為Seasonic代工，採APFC、全橋諧振、二次側12V同步整流，並經由DC-DC轉換3.3V/5V
▼風扇為Hong Hua HA13525H12F-Z 12V/0.5A，並設置氣流導風片

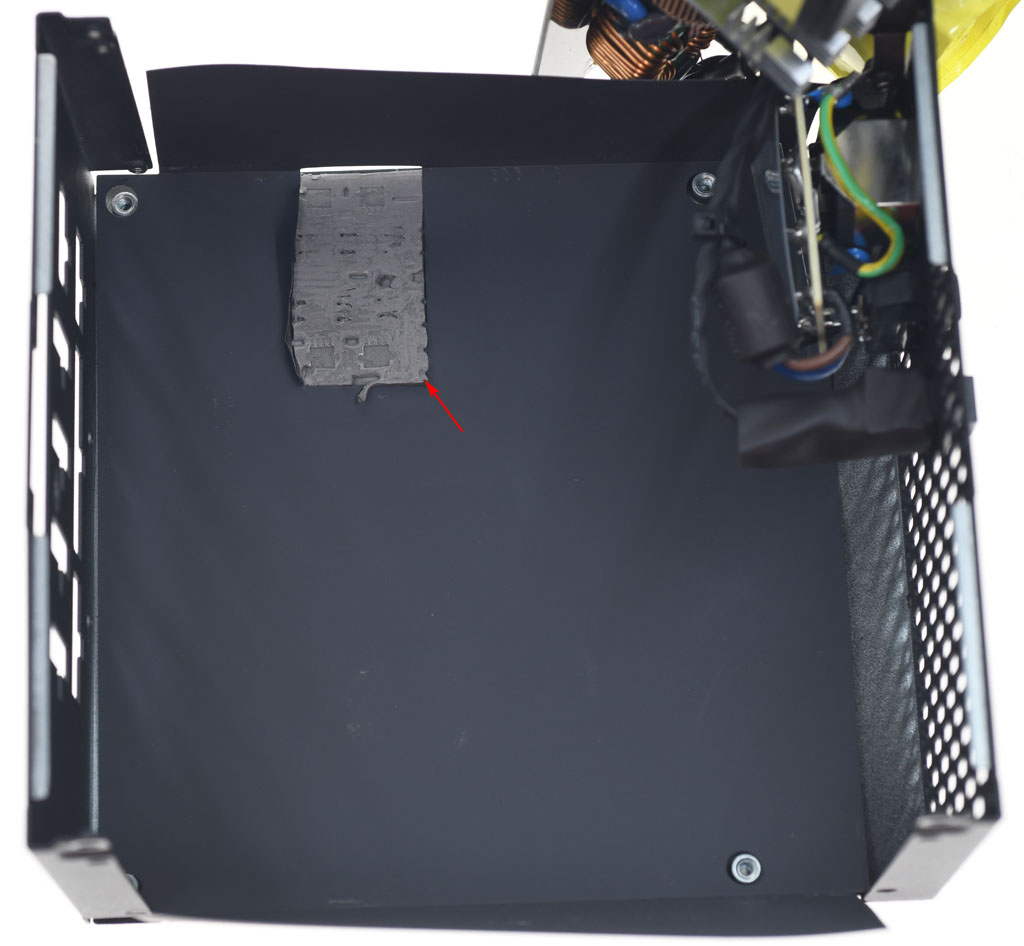

▼Antec High Current Gamer HCG 1000W移除主電路板後，可以看到二次側同步整流MOSFET位置處的外殼加上了導熱墊(紅色箭頭)，該位置的黑色絕緣墊片也有開孔，使導熱墊可以接觸金屬外殼

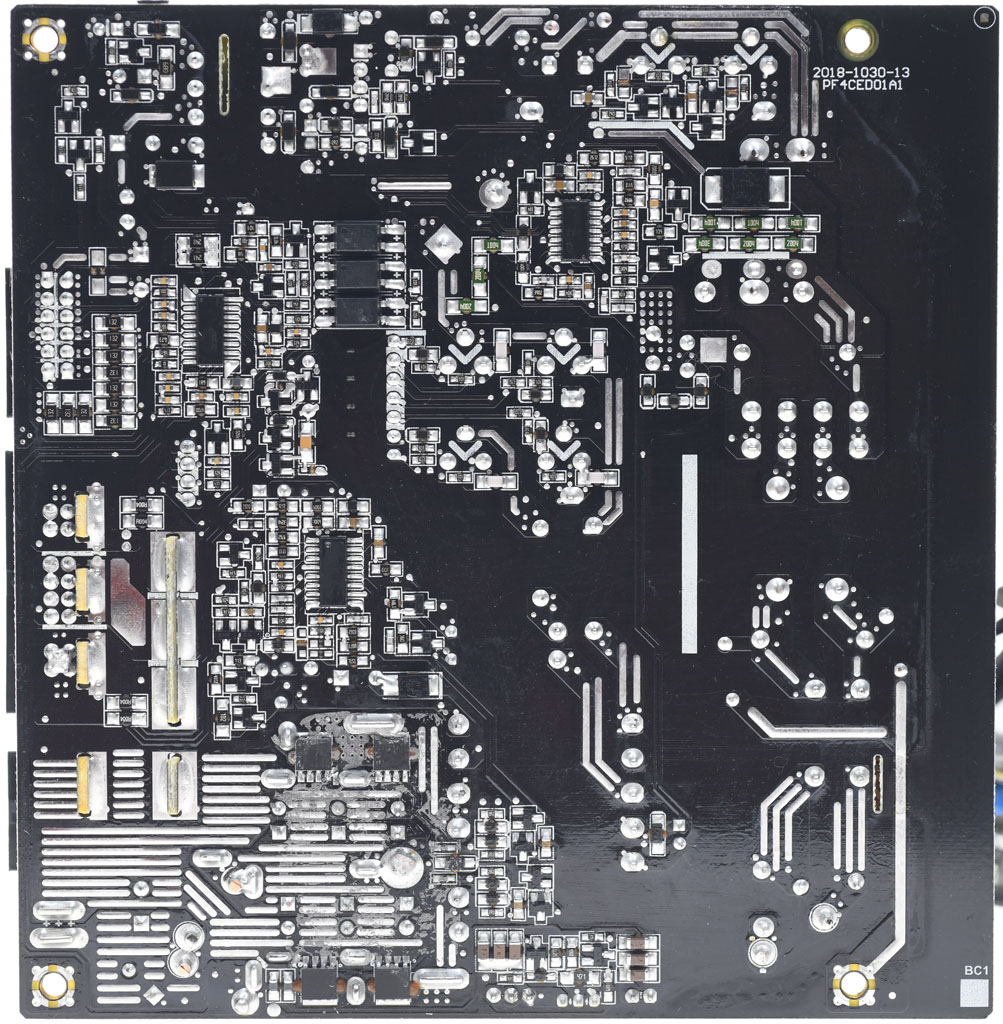

▼電路板背面，焊點整體做工良好，大電流線路有額外敷錫處理

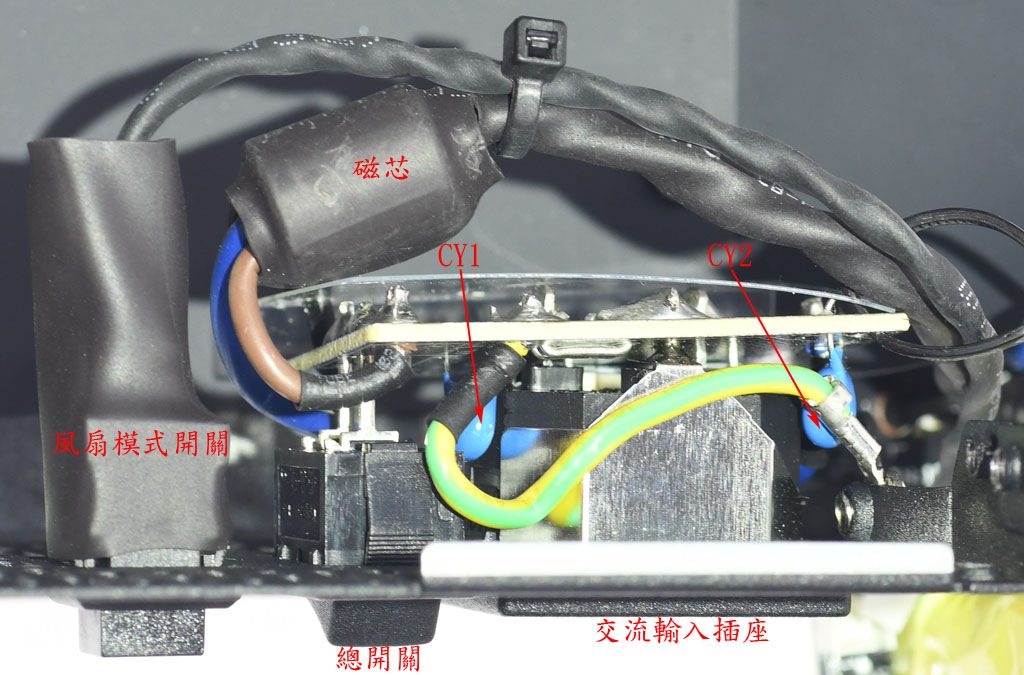

▼交流輸入插座及總開關後方加上小電路板，上面有2個Y電容(CY1/CY2)與1個X電容(CX1)，電路板背面有透明絕緣隔板。L/N電源線與磁環、風扇模式開關與線路都有包覆絕緣套管

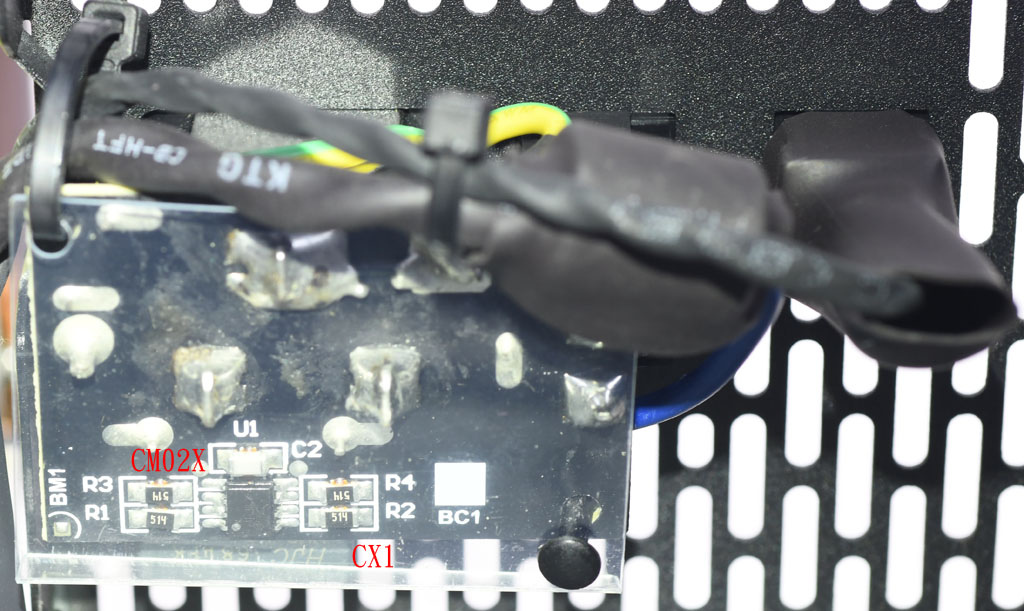

▼電路板上Champion CM02X為X電容放電IC，可減少X電容放電電阻於交流輸入端產生的損失

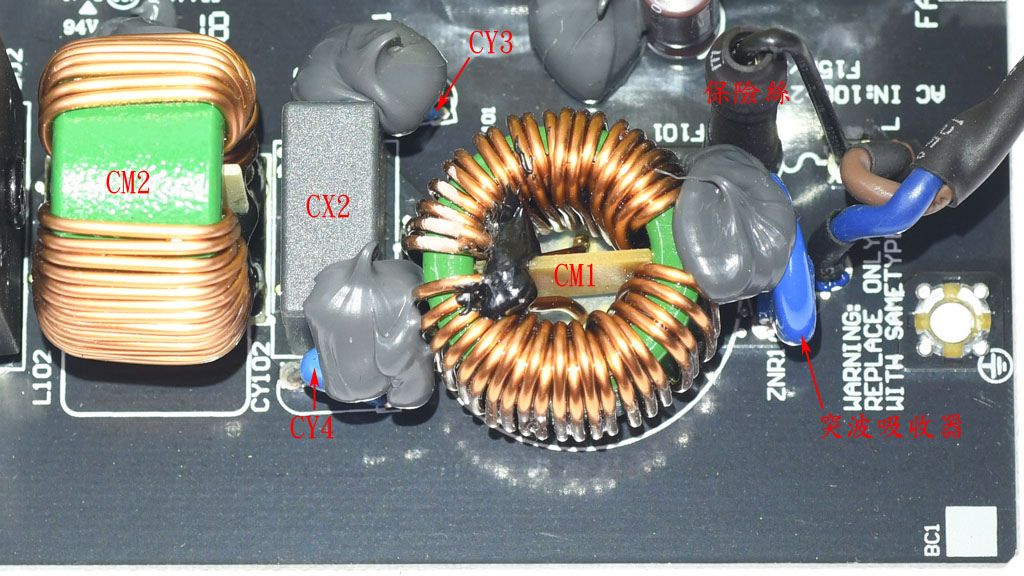

▼電路板交流輸入端EMI濾波電路有2個共模電感(CM1/CM2)，1個X電容(CX2)，2個Y電容(CY3/CY4)，直立安裝的保險絲有包覆套管，突波吸收器未包覆套管

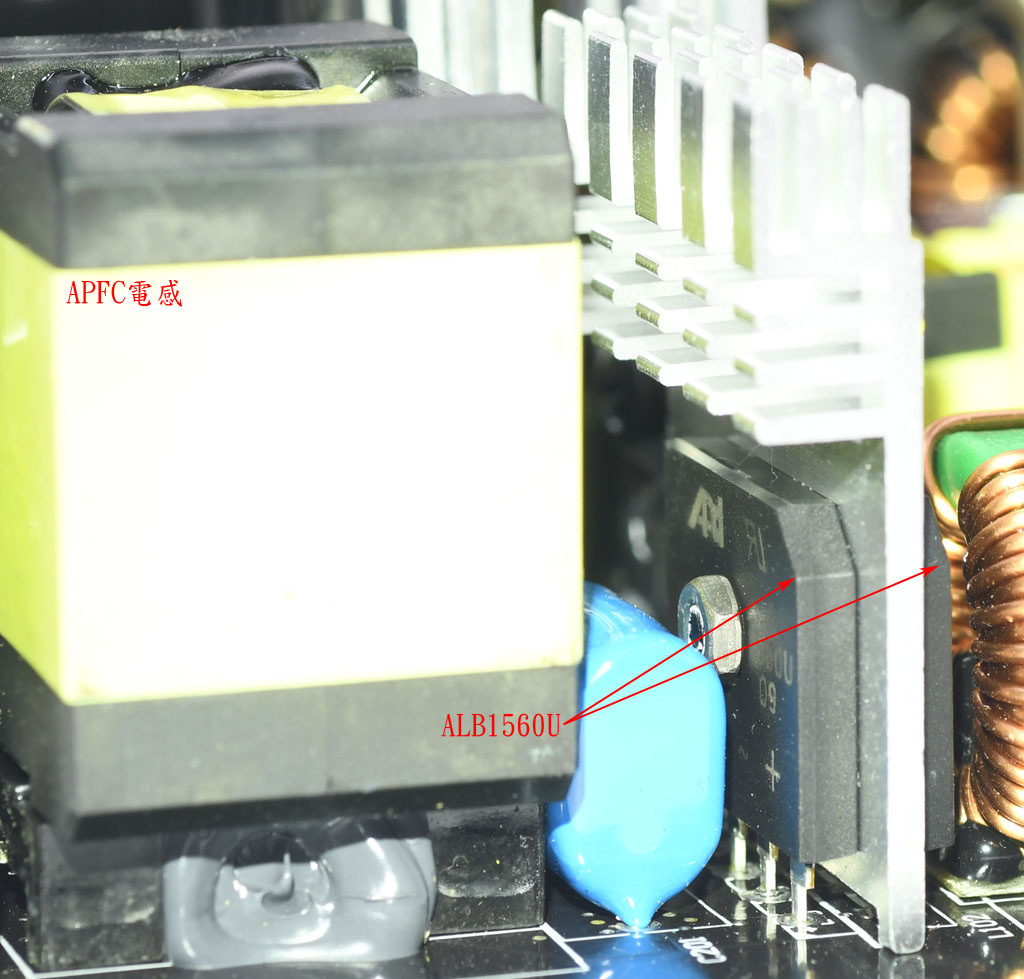

▼2顆並聯配置的APD ALB1560U橋式整流器安裝在散熱片的兩側。左側APFC電感採用封閉式磁芯

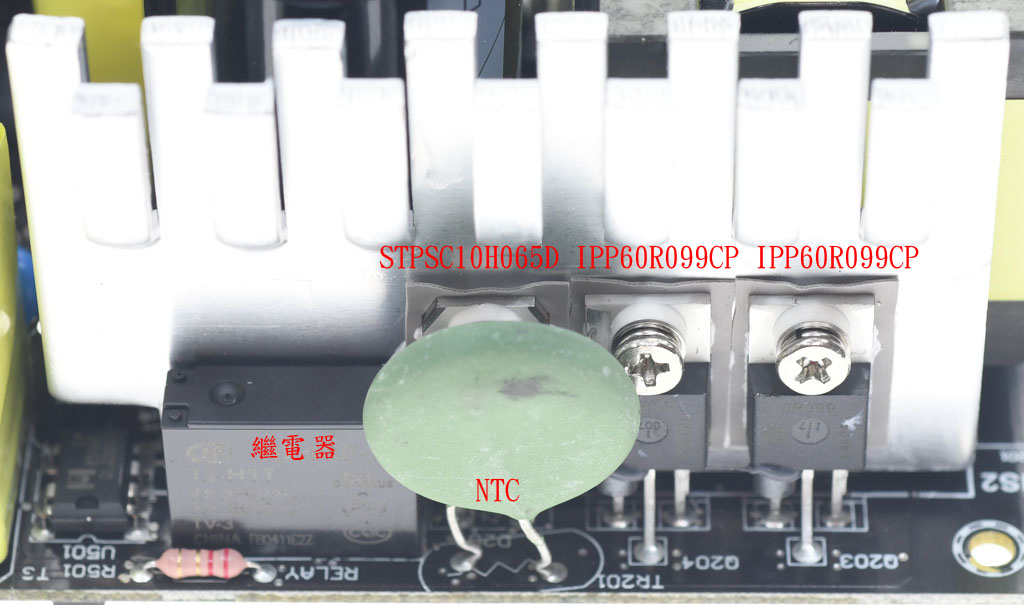

▼固定在散熱片上的APFC功率元件，有2顆Infineon IPP60R099CP MOSFET及1顆ST STPSC10H065D二極體。NTC熱敏電阻用來抑制輸入湧浪電流，在電源啟動後會使用繼電器將其短路，去除NTC所造成的功耗損失

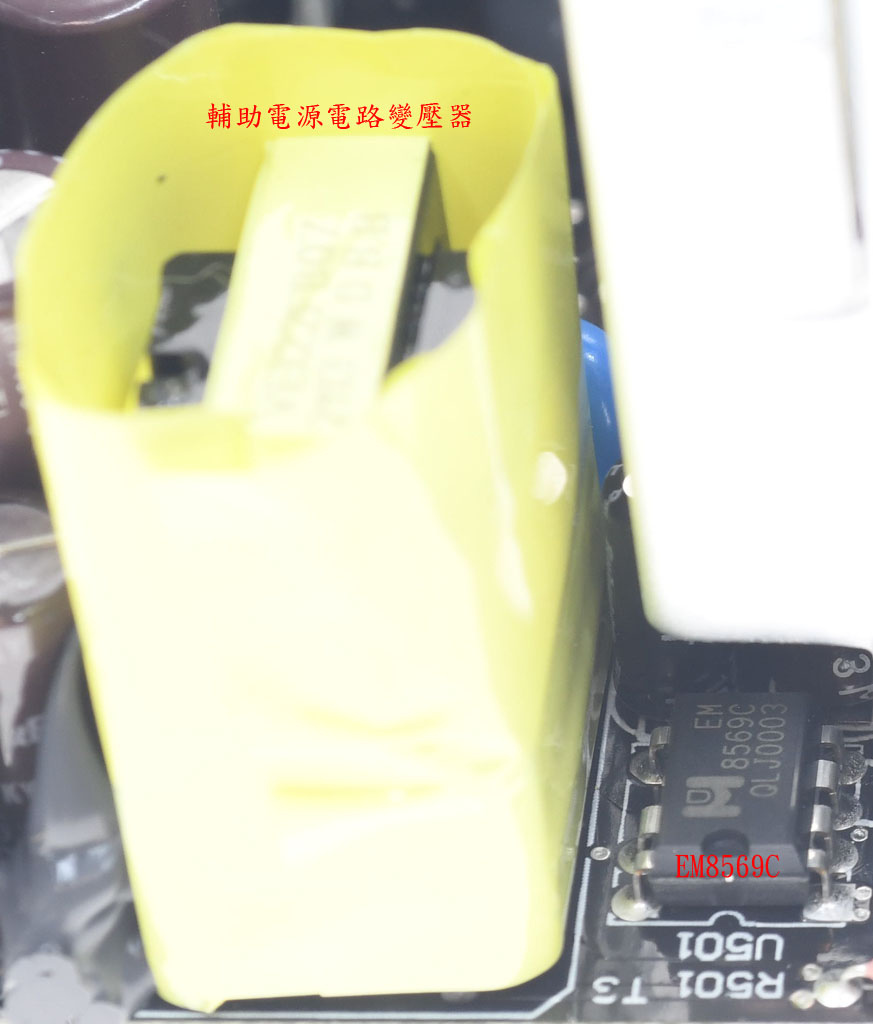

▼輔助電源電路一次側採用Excelliance MOS EM8569C整合電源IC，輔助電源電路變壓器外包覆黃色聚酯薄膜膠帶

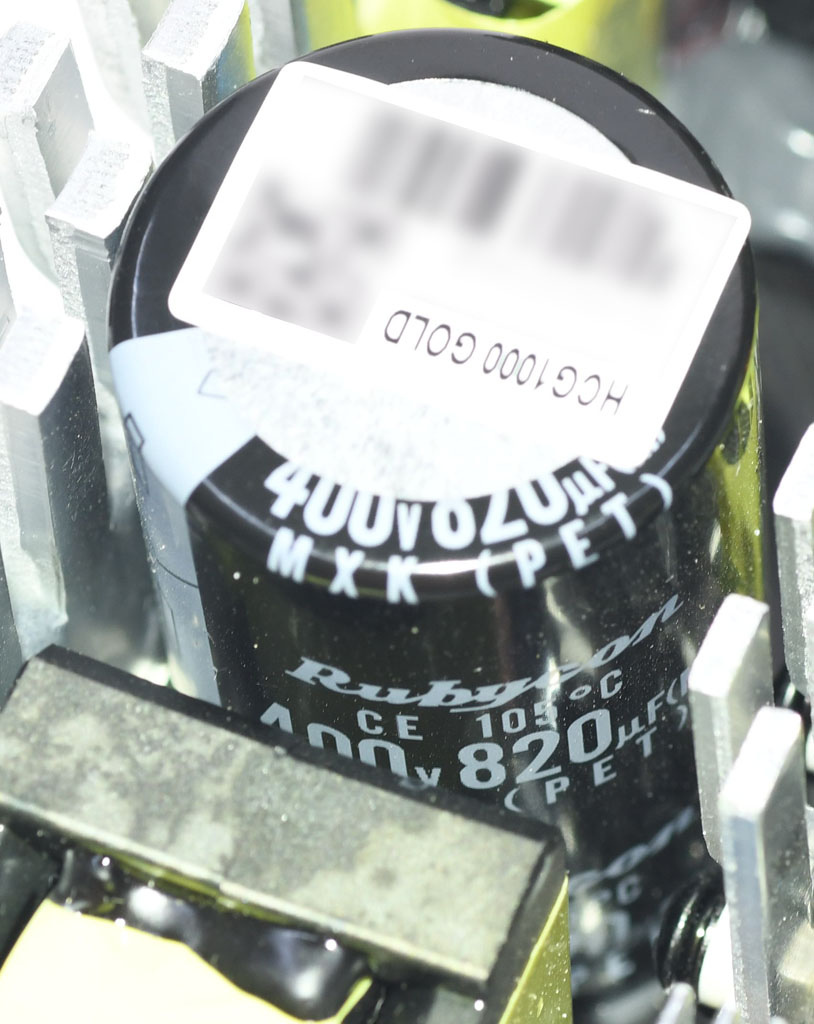

▼APFC電容採用Rubycon 400V 820µF MXK系列105度電解電容

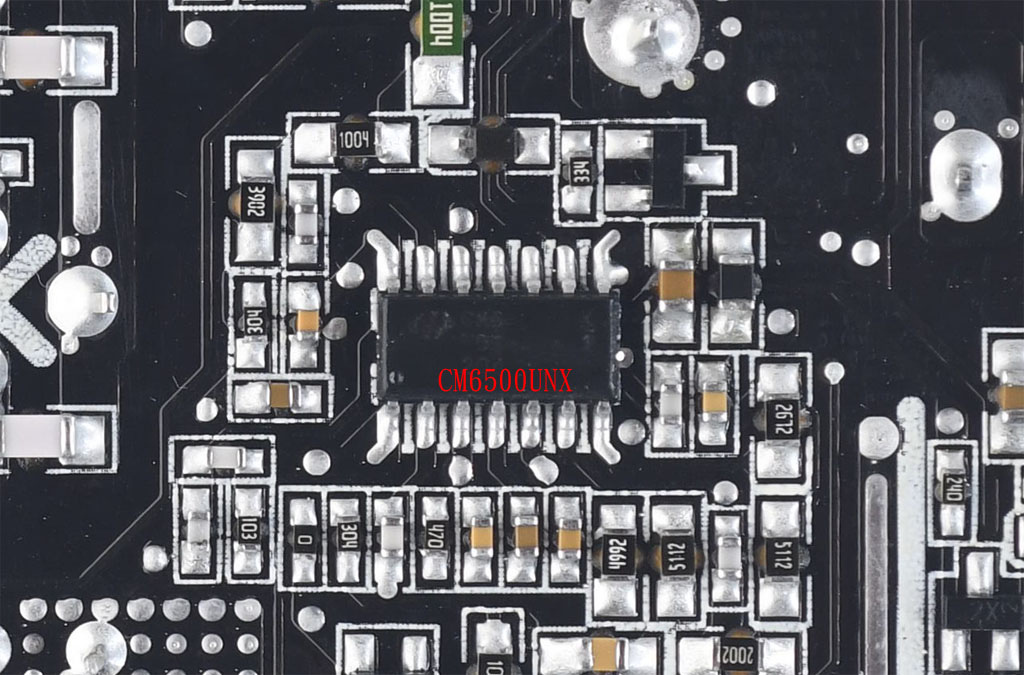

▼APFC電路控制用Champion CM6500UNX安裝在主電路板背面

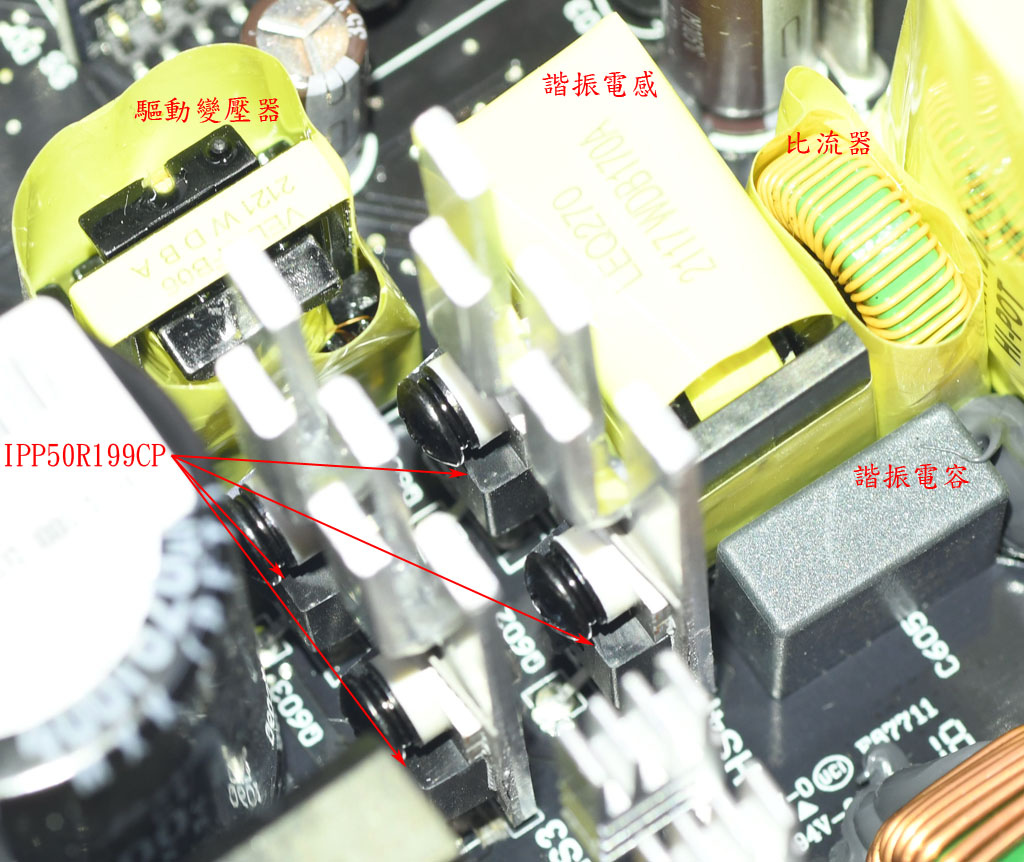

▼全橋LLC諧振轉換器一次側採用4顆Infineon IPP50R199CP MOSFET，2顆MOSFET共用一片散熱片。散熱片左上方包覆黃色聚酯薄膜膠帶的小變壓器用來驅動4顆MOSFET。右側為一次側LLC諧振槽的諧振電感、諧振電容、一次側電流比流器，諧振電感與比流器外包覆黃色聚酯薄膜膠帶

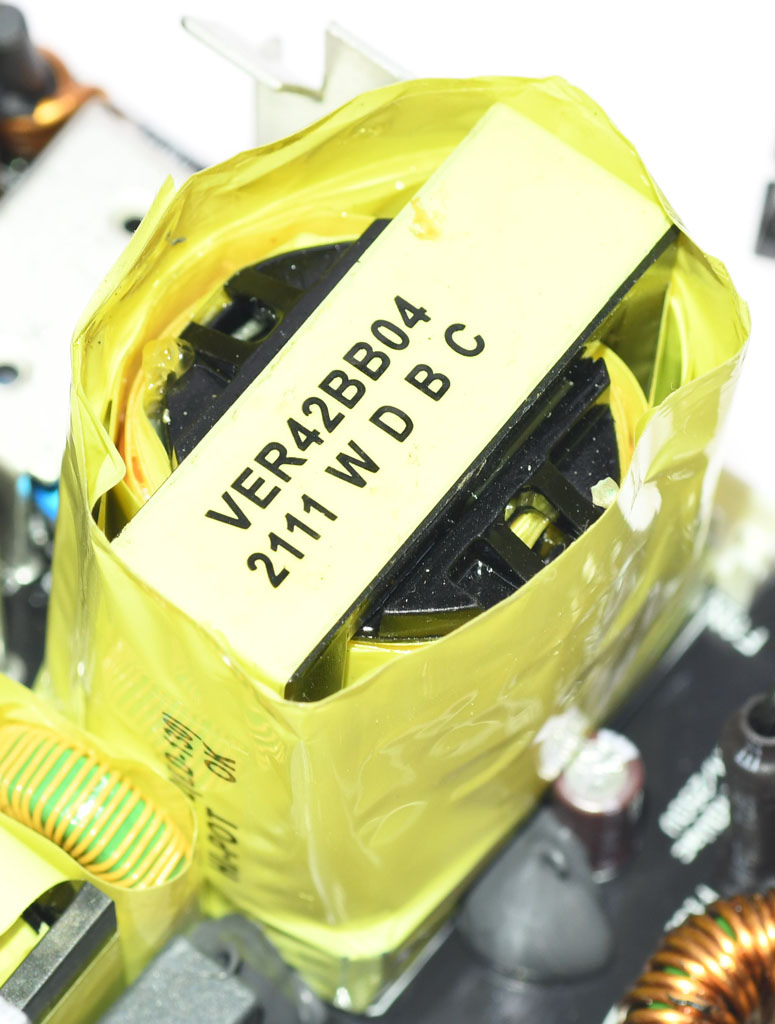

▼包覆黃色聚酯薄膜膠帶的主變壓器

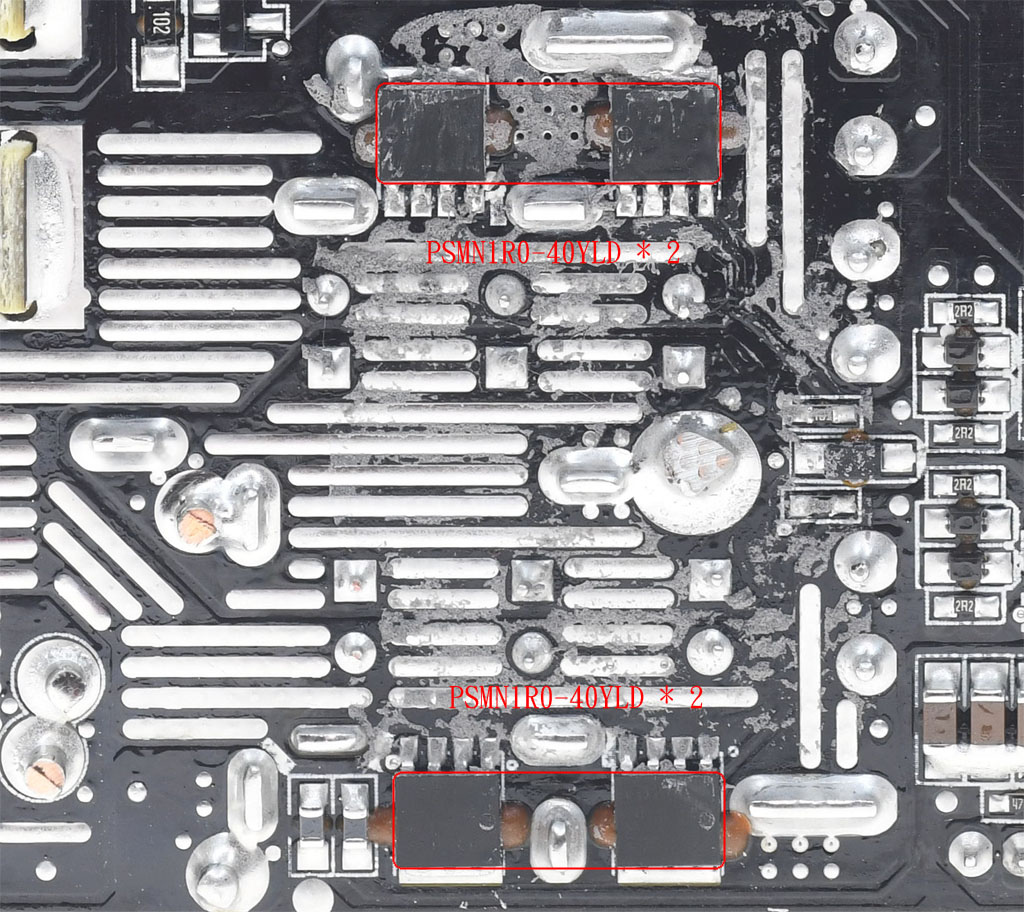

▼二次側12V同步整流MOSFET位於主電路板背面，使用4顆Nexperia PSMN1R0-40YLD MOSFET組成二次側全波整流電路，旁邊銅箔採大面積敷錫來加強電流傳導能力，傳導MOSFET熱量至電路板及正面金屬散熱片，MOSFET本身也使用膠固定在電路板上

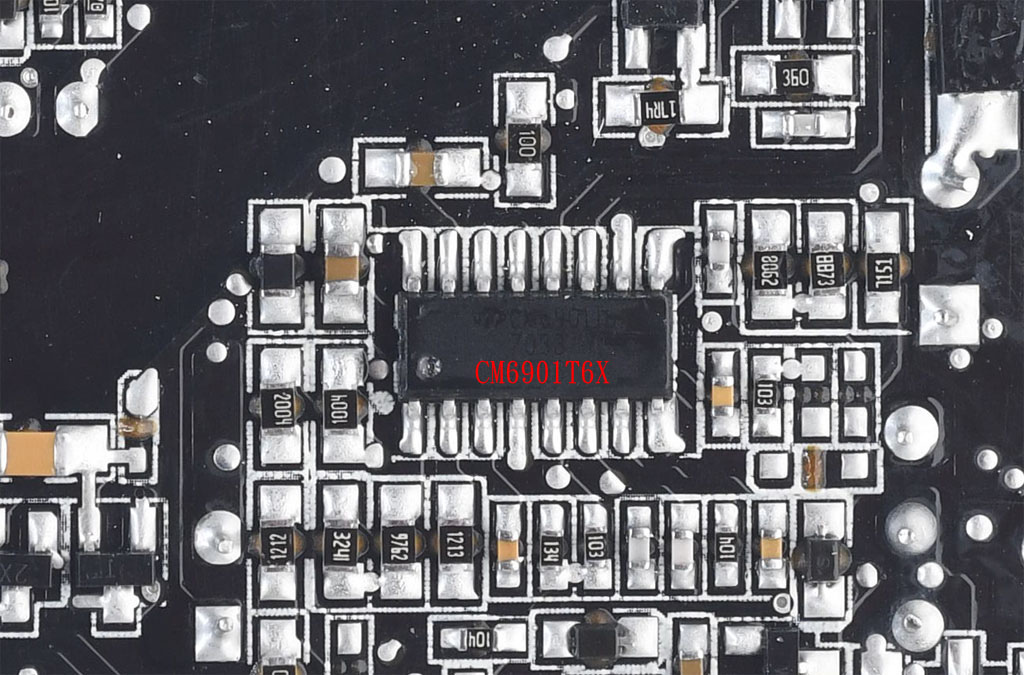

▼主電路板背面Champion CM6901T6X負責控制一次側全橋諧振轉換器及二次側12V同步整流MOSFET

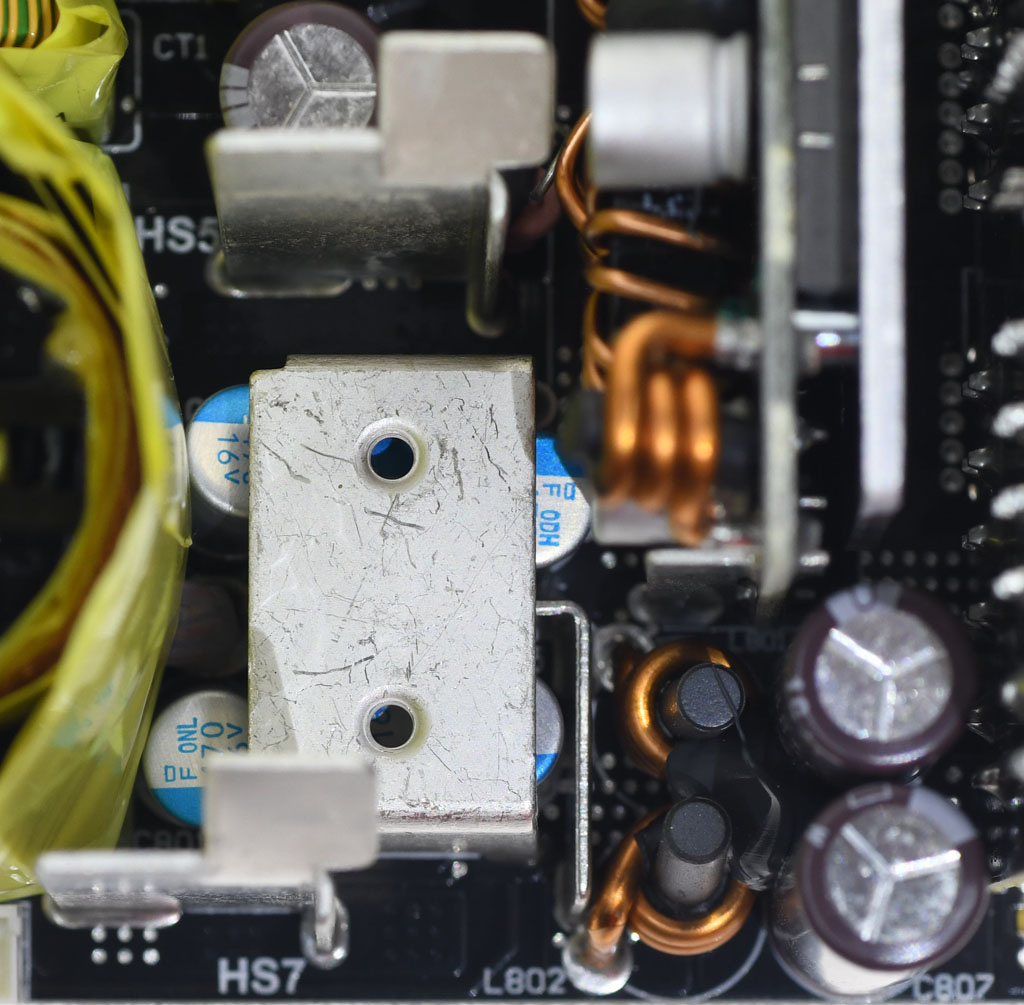

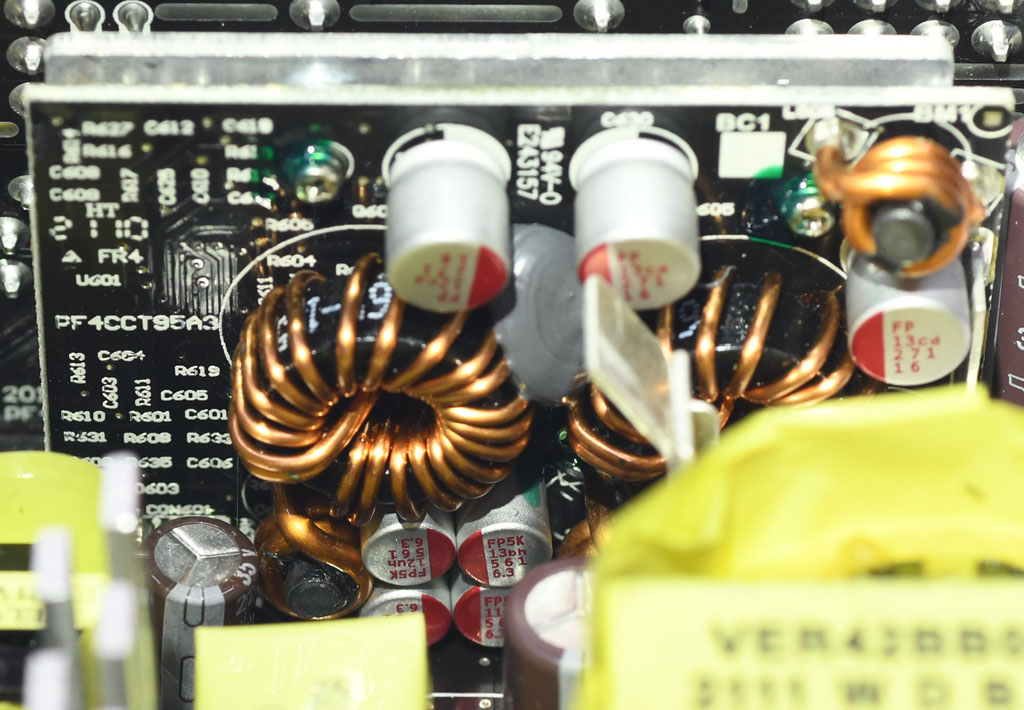

▼主變壓器旁用於電流傳導及輔助二次側同步整流MOSFET散熱的金屬散熱片，散熱片下方有12V輸出濾波電路用6顆Nippon Chemi-con固態電容，其中一塊金屬散熱片上方有預留鎖孔，右下還有輸出濾波電路用2顆直立電感與2顆Nippon Chemi-con電解電容
▼3.3V/5V DC-DC電路子板正面配置輸入/輸出電感及Nichicon固態電容，背面有DC-DC MOSFET散熱用鋁板

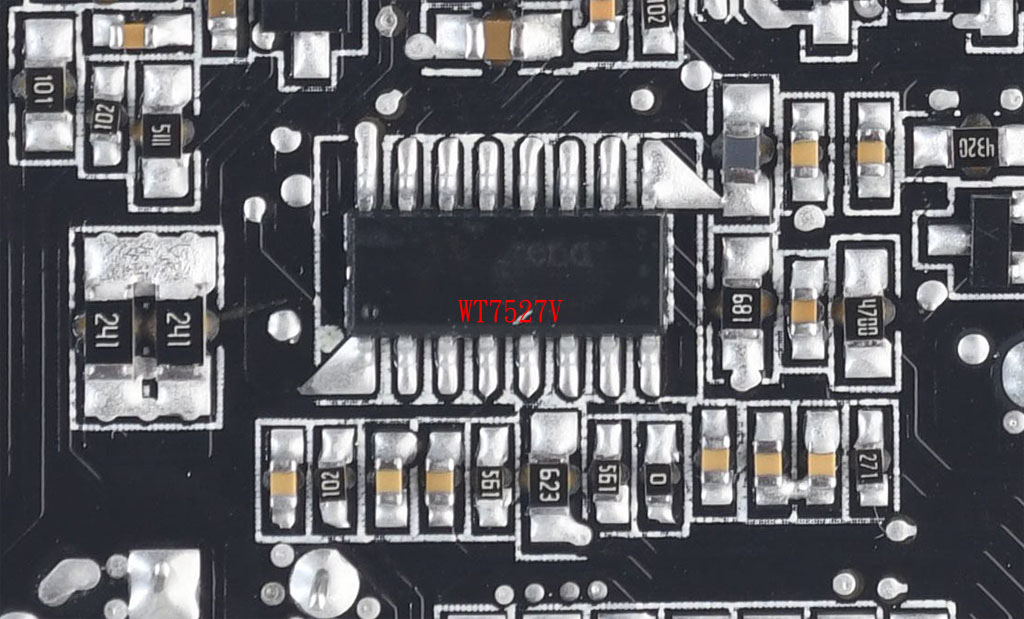

▼主電路板背面的Weltrend WT7527V電源管理IC，提供輸出過電壓/欠電壓/過電流保護、接受PS-ON信號控制及產生Power Good信號
▼模組化輸出插座電路板背面採用敷錫及增加金屬導體方式來增加載流能力，不過未加上絕緣隔板

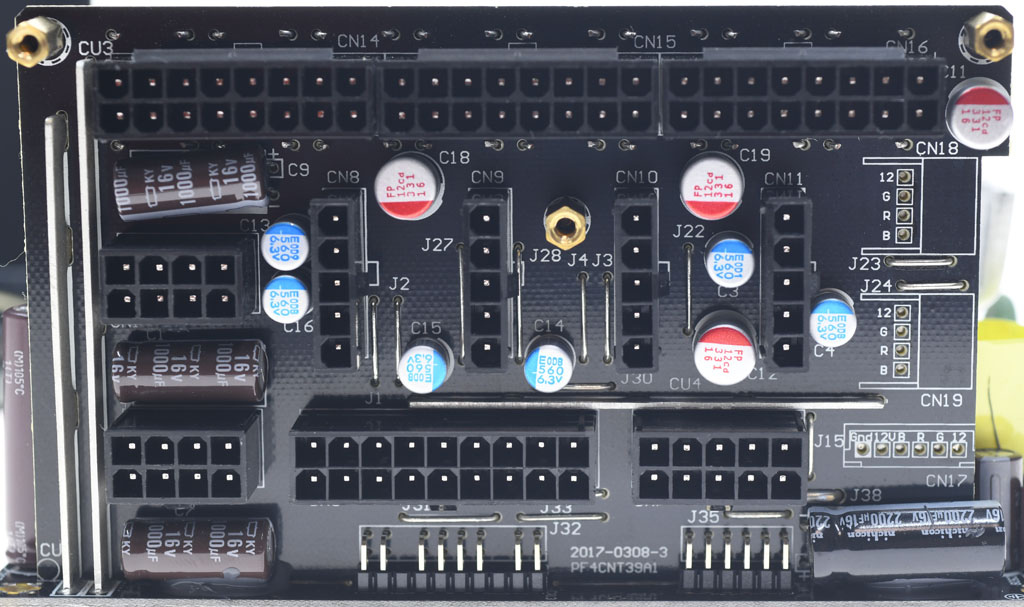

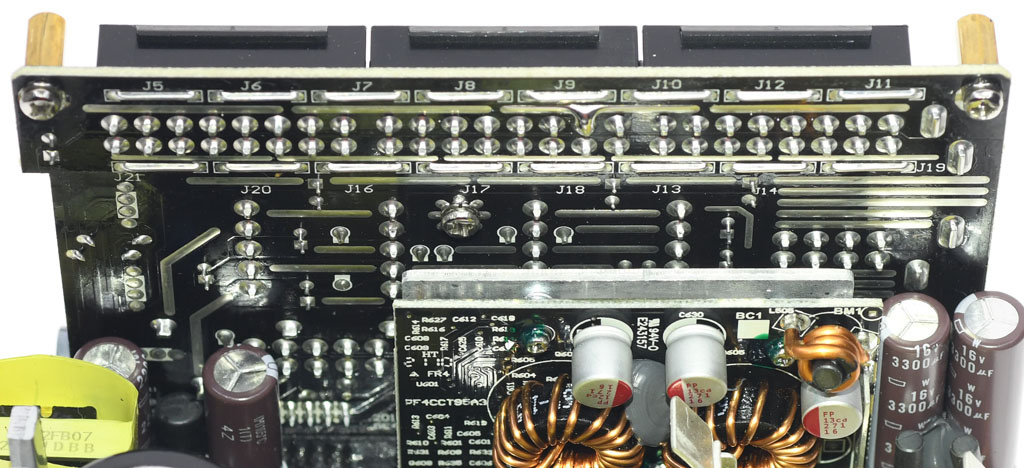

▼模組化輸出插座電路板正面設置10顆固態電容及4顆電解電容，加強輸出濾波效果，並採用Nichicon/Nippon Chemi-con電容。左側2支金屬條焊接在主電路板與模組化輸出插座電路板之間，作為電流導通路徑及結構補強用
接下來就是上機測試
測試文閱讀方式請參照此篇：電源測試文閱讀小指南

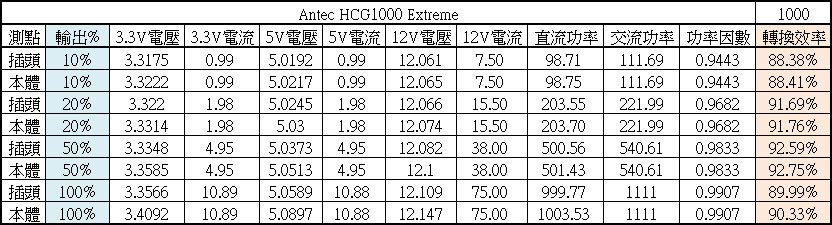

▼Antec High Current Gamer HCG 1000W於20%/50%/100%下效率分別為91.69%/92.59%/89.99%，符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
從電源本體及線組插頭處測試的電壓差異，會對效率產生0.03%至0.34%的影響

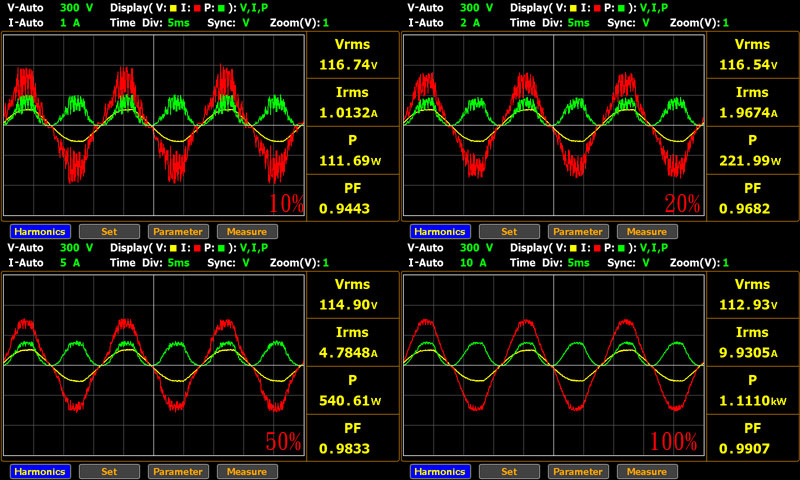

▼Antec High Current Gamer HCG 1000W於20%、50%、100%的交流輸入波形(黃色-電壓，紅色-電流，綠色-功率)。50%輸出下功率因數為0.9833，符合80PLUS金牌認證要求50%輸出下功率因數需大於0.9的要求

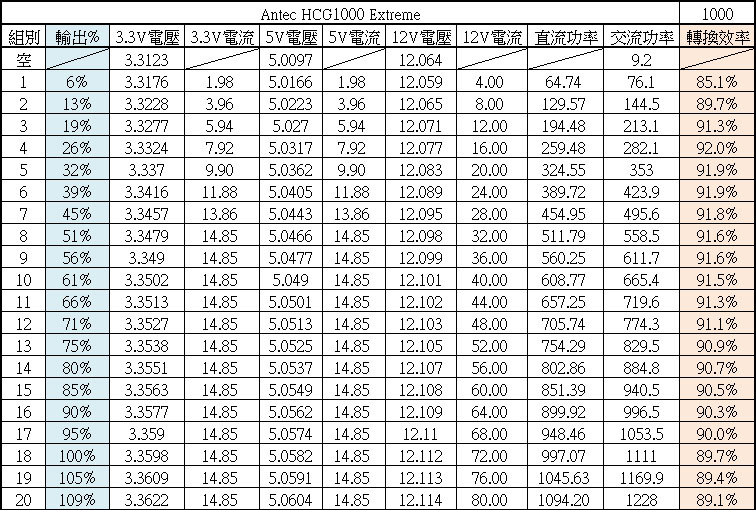

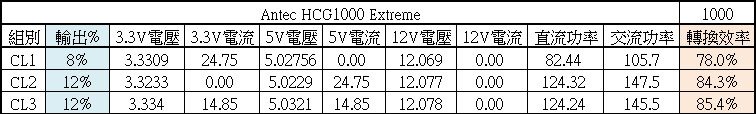

▼綜合輸出負載測試，輸出51%時3.3V/5V電流達15A以後就不再往上加，3.3V/5V/12V電壓記錄如下表

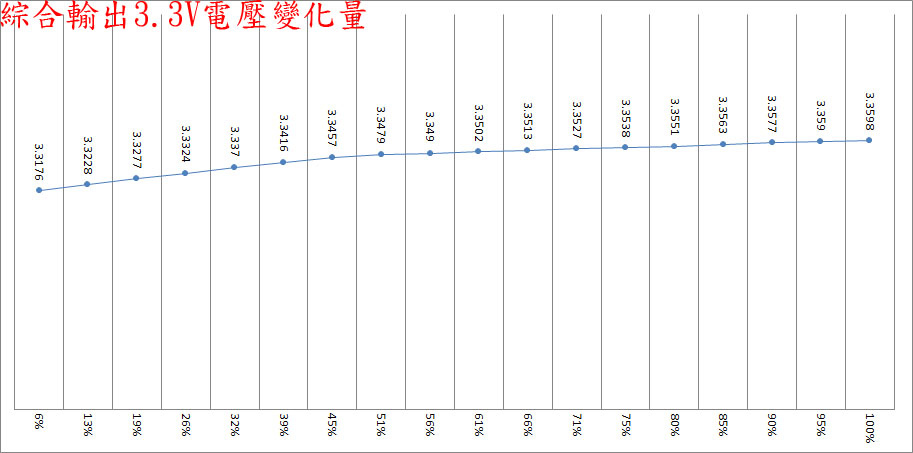

▼綜合輸出6%至100%之間3.3V輸出電壓最高與最低點差異為42.2mV

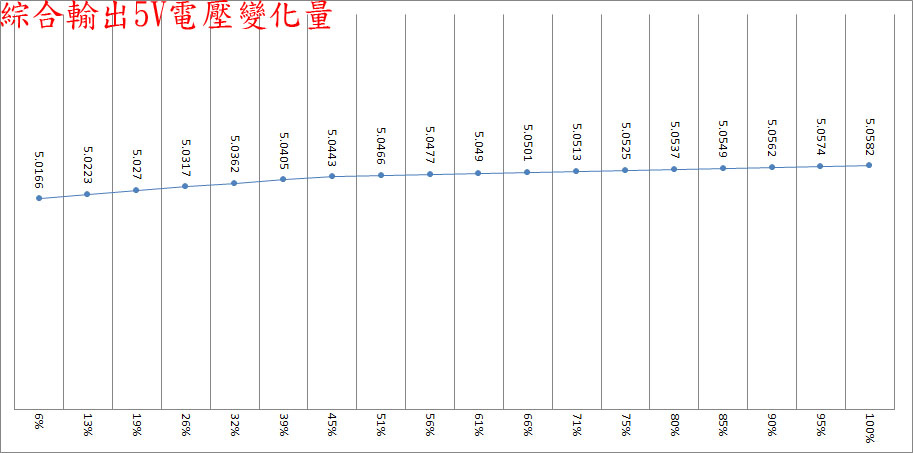

▼綜合輸出6%至100%之間5V輸出電壓最高與最低點差異為41.6mV

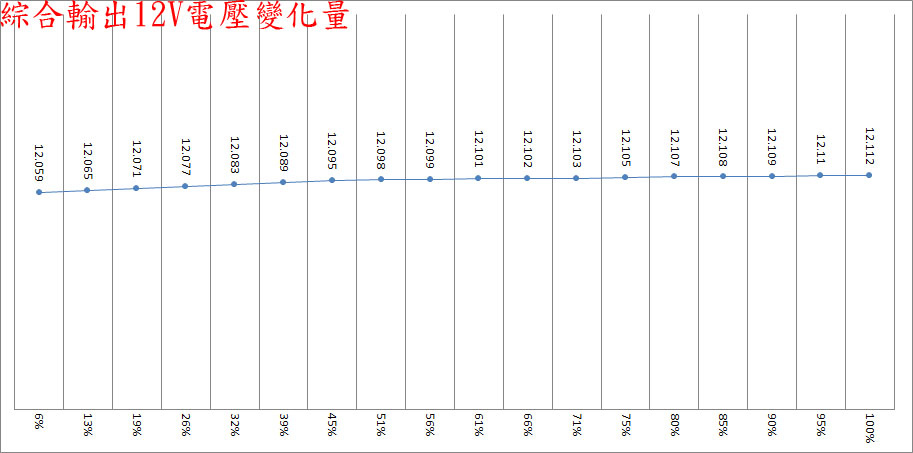

▼綜合輸出6%至100%之間12V輸出電壓最高與最低點差異為53mV

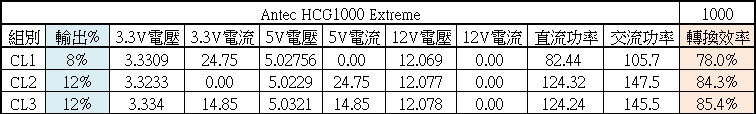

▼偏載測試，這時12V維持空載，分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化，並無出現超出±5%範圍情形(3.3V：3.135V-3.465V，5V：4.75V-5.25V，12V：11.4V-12.6V)

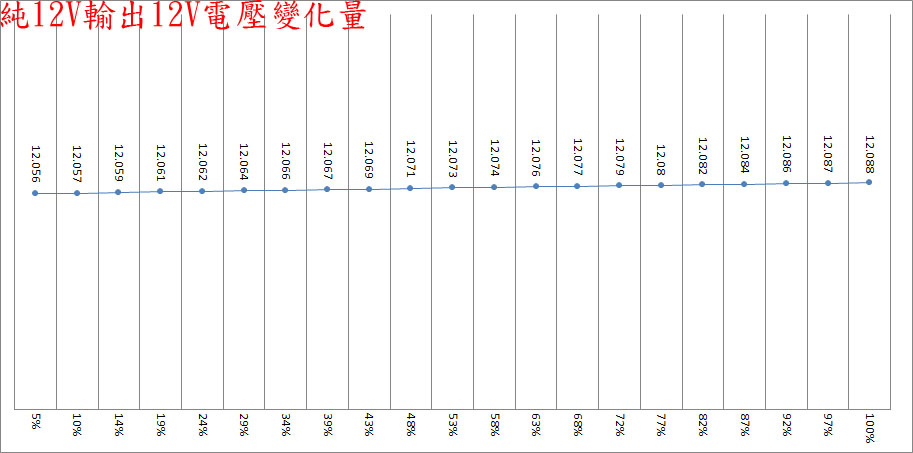

▼純12V輸出負載測試，這時3.3V/5V維持空載，3.3V/5V/12V電壓記錄如下表
▼純12V輸出5%至100%之間3.3V輸出電壓最高與最低點差異為26.4mV

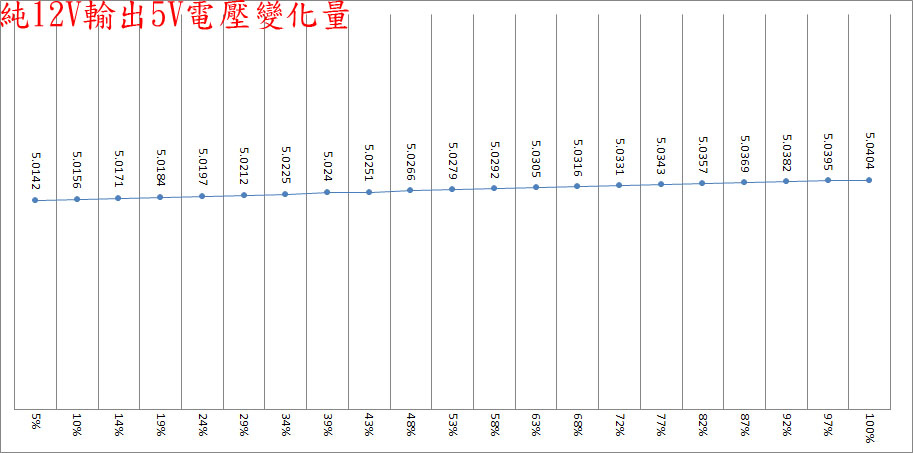

▼純12V輸出5%至100%之間5V輸出電壓最高與最低點差異為26.2mV
▼純12V輸出5%至100%之間12V輸出電壓最高與最低點差異為32mV

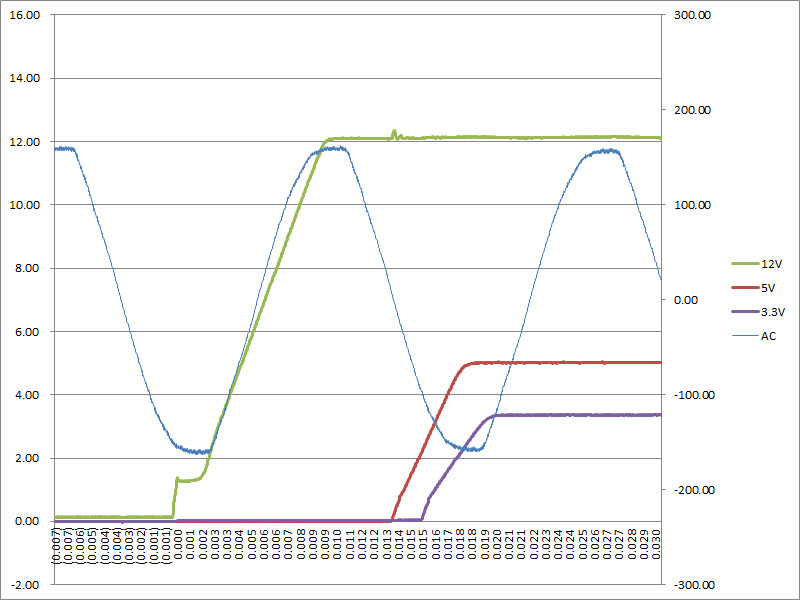

▼電源PS-ON信號啟動後直接3.3V/15A、5V/15A、12V/72A滿載輸出下各電壓上升時間圖，從12V開始上升處當成起點(0.000s)時，12V上升時間為10ms，5V與3.3V上升時間為5ms

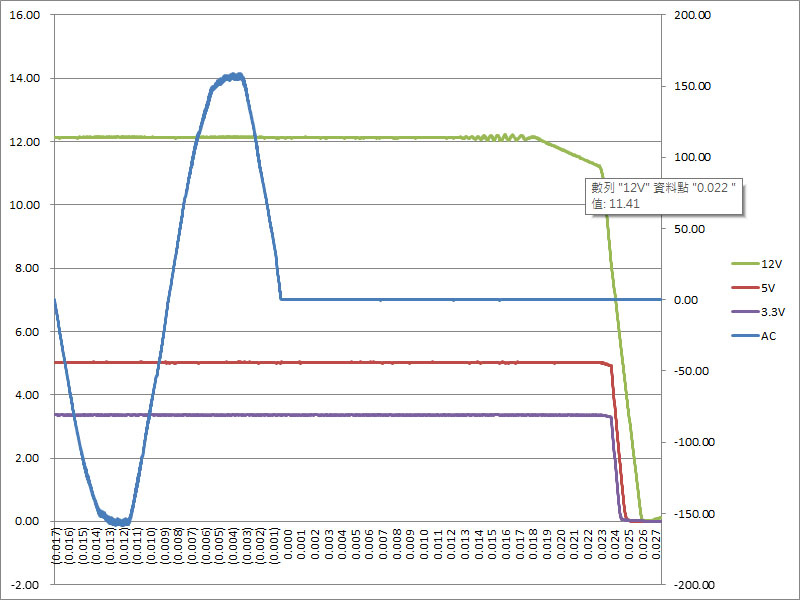

▼3.3V/15A、5V/15A、12V/72A滿載輸出下斷電的Hold-up time時序圖，從交流中斷處當成起點(0.000s)時，12V於13ms開始出現小幅電壓波動，18ms開始壓降，22ms降至11.4V(圖片中資料點標籤)
以下波形圖，CH1黃色波形為動態負載電流變化波形，CH2藍色波形為12V電壓波形，CH3紫色波形為5V電壓波形，CH4綠色波形為3.3V電壓波形

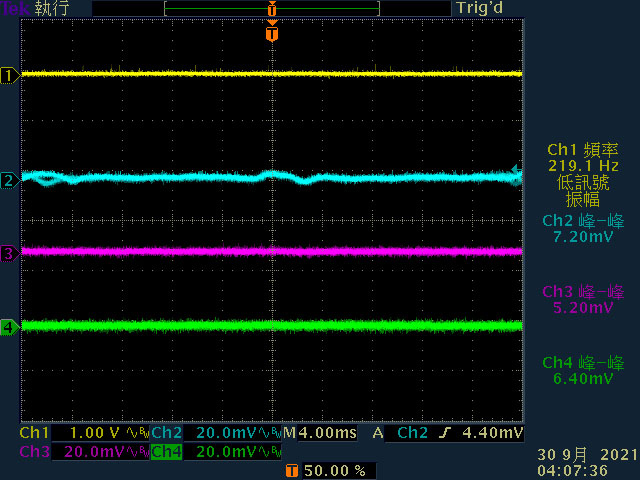

▼當輸出無負載時，12V/5V/3.3V輸出無明顯漣波

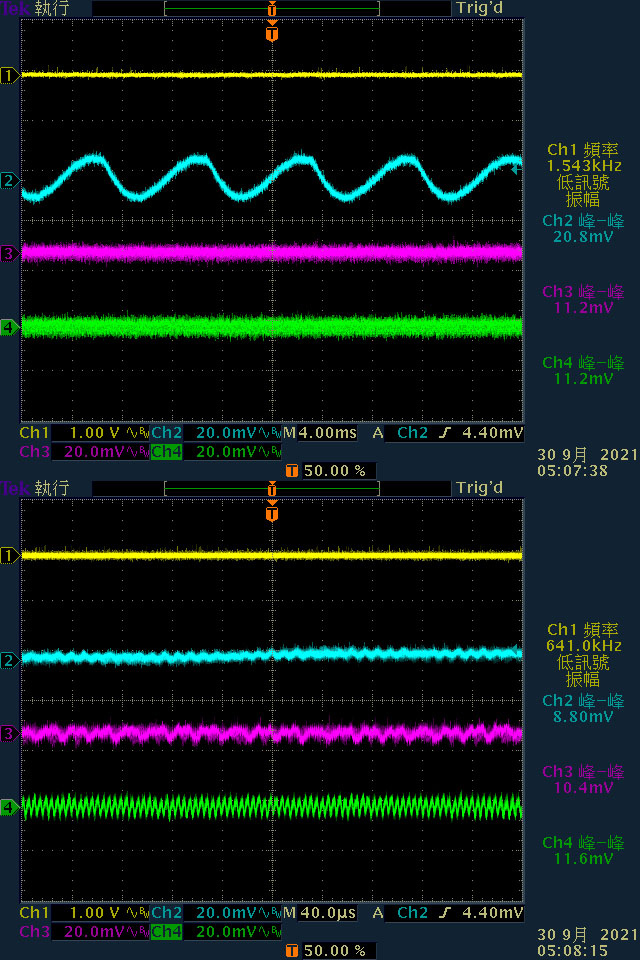

▼於3.3V/15A、5V/15A、12V/72A(綜合全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為20.8mV/11.2mV/11.2mV，高頻漣波分別為8.8mV/10.4mV/11.6mV

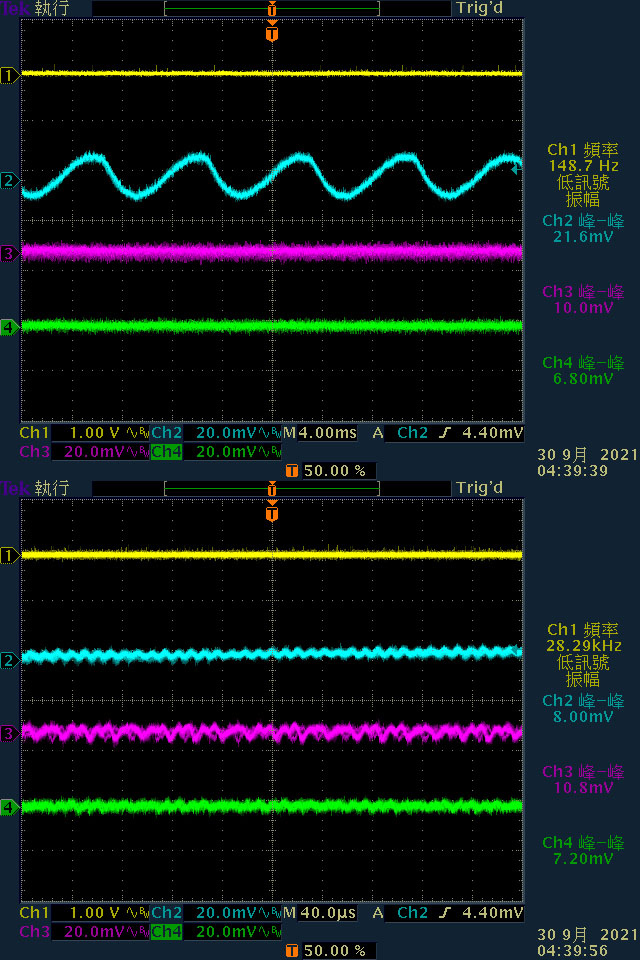

▼於12V/83A(純12V全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為21.6mV/10mV/6.8mV，高頻漣波分別為8mV/10.8mV/7.2mV

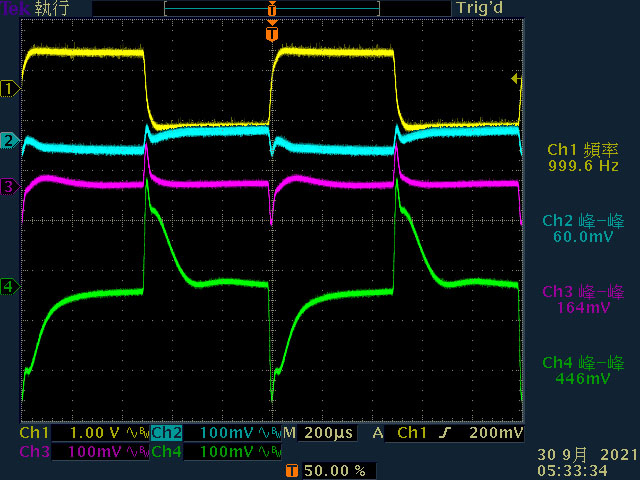

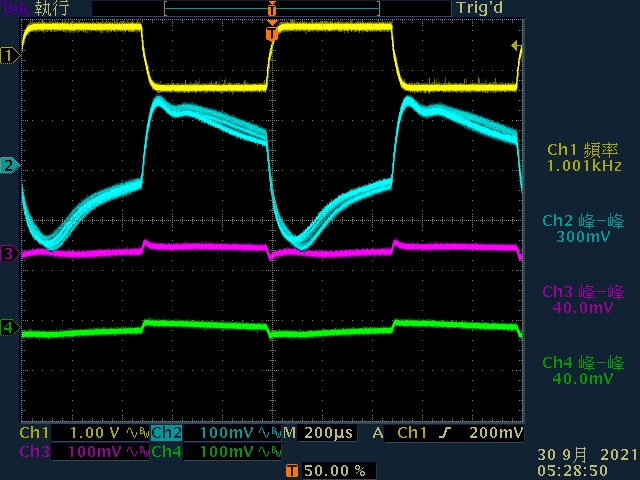

▼3.3V啟動動態負載，變動範圍5A至15A，維持時間500微秒，最大變動幅度446mV，同時造成5V產生164mV、12V產生60mV的變動

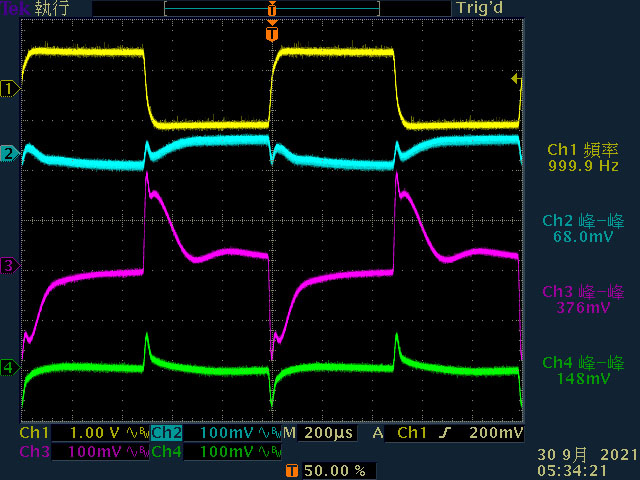

▼5V啟動動態負載，變動範圍5A至15A，維持時間500微秒，最大變動幅度為376mV，同時造成3.3V產生148mV、12V產生68mV的變動
▼12V啟動動態負載，變動範圍5A至25A，維持時間500微秒，最大變動幅度為240mV，同時造成3.3V產生30mV、5V產生30mV的變動
▼12V啟動動態負載，變動範圍25A至50A，維持時間500微秒，最大變動幅度為272mV，同時造成3.3V產生30mV、5V產生34mV的變動
▼12V啟動動態負載，變動範圍35A至70A，維持時間500微秒，最大變動幅度為300mV，同時造成3.3V產生40mV、5V產生40mV的變動

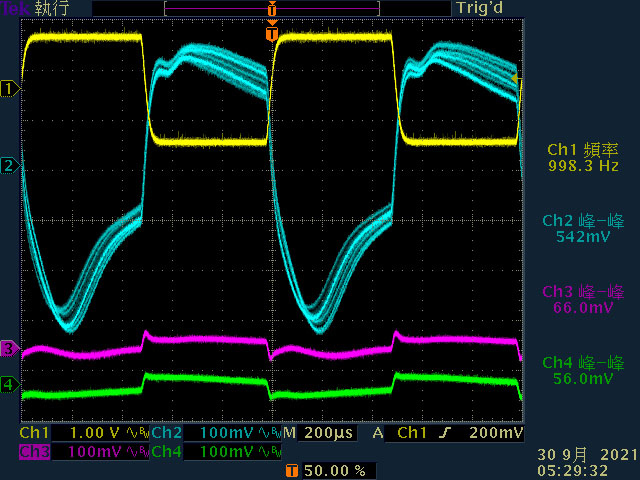

▼12V啟動動態負載，變動範圍10A至70A，維持時間500微秒，最大變動幅度為542mV，同時造成3.3V產生56mV、5V產生66mV的變動

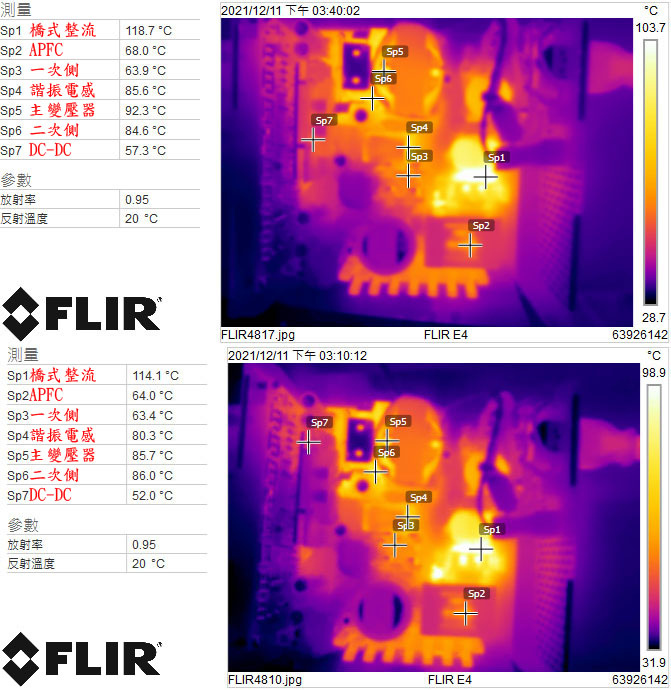

▼電源供應器綜合輸出滿載(上圖)及純12V輸出滿載(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

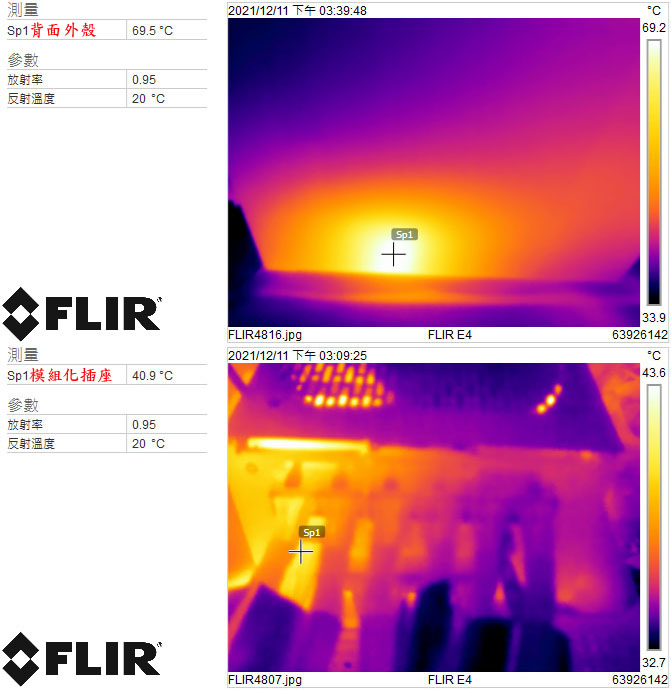

▼電源供應器滿載輸出下本體背面外殼(上圖)及模組化插座(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

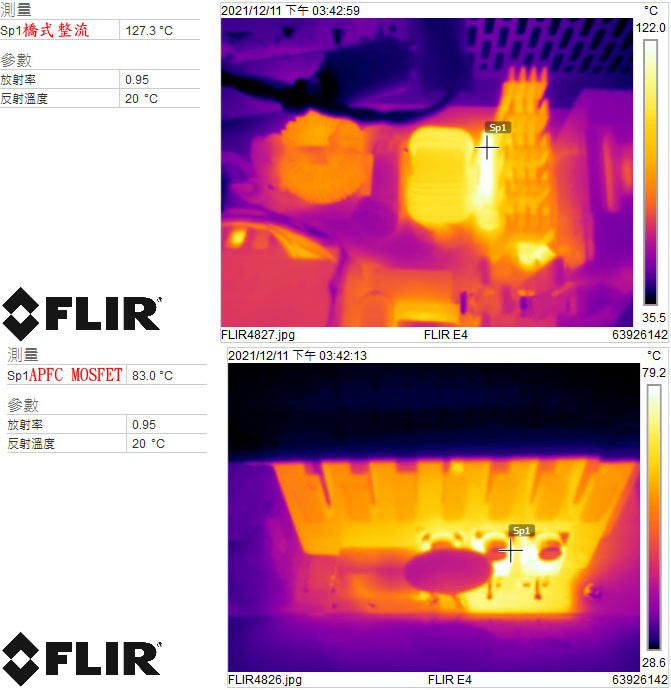

▼電源供應器滿載輸出下橋式整流(上圖)及APFC MOSFET(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

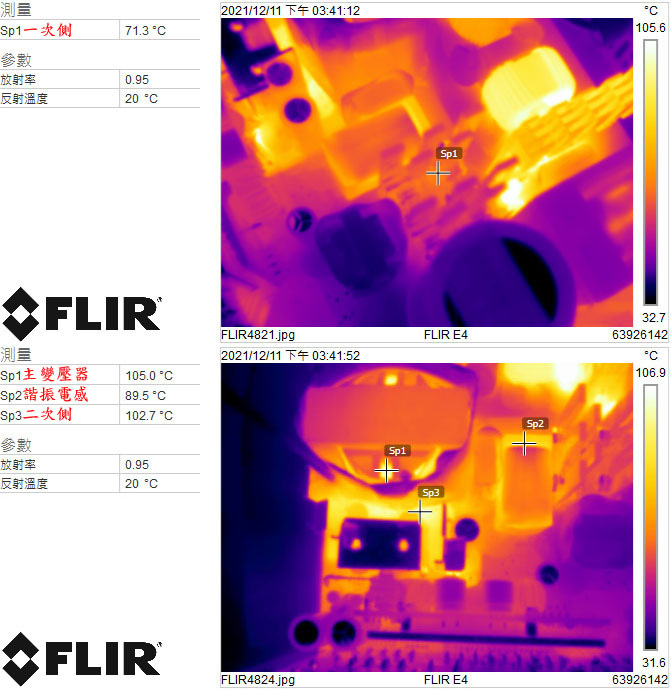

▼電源供應器滿載輸出下一次側(上圖)及主變壓器/諧振電感/二次側(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

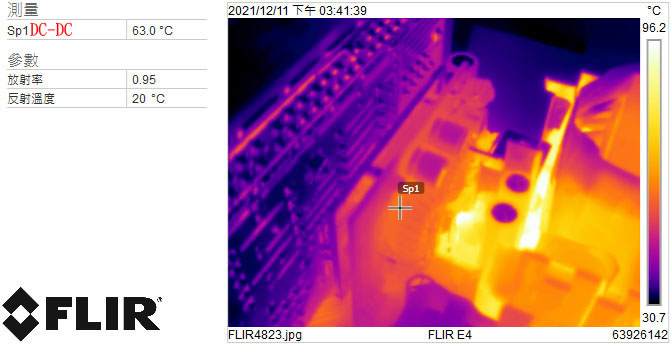

▼電源供應器滿載輸出下DC-DC的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
本體及內部結構心得小結：
◆全模組化設計，搭配黑色編織網包覆(ATX24P/EPS 4+4P/PCIE 6+2P)及帶狀(SATA/大4P)模組化線組。提供2個EPS 4+4P，8個PCIE 6+2P，12個SATA，6個大4P，附上1條大4P轉小4P轉接線。EPS 4+4P主線使用16AWG線材
◆於主機板/處理器/顯示卡電源模組化線路接頭端12V迴路加上470µF固態電容
◆直接在外殼沖壓風扇護網。Hybrid風扇模式開關可選擇常時運轉或是低負載/溫度下風扇不運轉，負載/溫度提高後啟動溫控運轉
◆交流輸入插座後方設置獨立電路板安裝總開關及元件，磁芯、L/N電源線、風扇模式開關焊點與線路、保險絲都有包覆套管，突波吸收器未包覆套管
◆電路板背面焊點整體做工良好，大電流區域有敷錫處理，透過電路板二次側區域的導熱墊可將熱量傳導至外殼協助散熱
◆採用APFC、全橋諧振架構、同步整流輸出12V，並透過DC-DC轉換3.3V/5V
◆APFC/一次側的MOSFET使用Infineon，APFC二極體使用ST，二次側同步整流使用Nexperia。APFC/一次側MOSFET使用TO-220封裝
◆電解及固態電容均全面採用日系品牌
◆二次側電源管理IC可偵測輸出電壓與電流是否在正常範圍
◆模組化插座板與主電路板透過電路板焊盤、實心金屬條及金屬插針焊接連接
各項測試結果簡單總結：
◆Antec High Current Gamer HCG 1000W於20%/50%/100%下效率分別為91.69%/92.59%/89.99%，符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
◆Antec High Current Gamer HCG 1000W的功率因數修正，滿足80PLUS金牌認證要求輸出50%下功率因數需大於0.9
◆偏載測試，12V維持空載，測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化，均無出現超出±5%範圍情形
◆電源啟動至綜合全負載輸出狀態，12V上升時間為10ms，3.3V/5V上升時間為5ms
◆綜合全負載輸出狀態切斷AC輸入模擬電力中斷，12V於13ms電壓開始小幅波動，18ms開始壓降，22ms降至11.4V
◆輸出無負載時12V/5V/3.3V無明顯漣波；於綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為20.8mV/11.2mV/11.2mV；於純12V全負載輸出下12V/5V/3.3V各路低頻漣波分別為21.6mV/10mV/6.8mV
◆3.3V/5V動態負載測試，變動範圍5A至15A，維持時間500微秒，最大變動幅度分別為446mV/376mV
◆12V動態負載測試，變動範圍5A至25A，維持時間500微秒，最大變動幅度為240mV
◆12V動態負載測試，變動範圍25A至50A，維持時間500微秒，最大變動幅度為272mV
◆12V動態負載測試，變動範圍35A至70A，維持時間500微秒，最大變動幅度為300mV
◆12V動態負載測試，變動範圍10A至70A，維持時間500微秒，最大變動幅度為542mV
◆熱機下3.3V過電流截止點在31A(124%)，5V過電流截止點在34A(136%)，12V過電流截止點在117A(141%)
