視博通小尖兵PRO機殼ARGB版特色：
●主機板採橫置安裝，可裝ATX電源供應器、最高180mm的CPU散熱器及最長270mm的顯示卡
●左側板及上蓋具備3D立體壓克力透明視窗
●機殼後方預先安裝120mm ARGB風扇，前方預先安裝內建燈光控制器的200mm ARGB風扇，除了可以用機殼按鍵切換預設燈效外，也支援3pin 5V ARGB主機板連動控制
●正面有內建細網孔濾網的金屬網狀面板，底部配置嵌入式過濾網
●提供2個USB3.2 Gen1 Type-A、1個USB3.2 Gen2 Type-C及SD/TF兩用讀卡機
●可拆卸式2.5吋SSD固定盒可安裝2顆2.5吋SSD
●2個3.5吋/2.5吋活動抽取架可安裝2顆3.5吋硬碟/2.5吋SSD或是1顆3.5吋硬碟加1顆2.5吋SSD
視博通小尖兵PRO機殼ARGB版規格：
顏色：黑/白
本體尺寸(LxWxH)：360x267x303mm
可安裝主機板種類：Micro ATX、ITX
前置I/O埠：2個USB3.2 Gen1 Type-A、1個USB3.2 Gen2 Type-C、耳機、麥克風、SD/TF讀卡機
3.5吋安裝空間：2個
2.5吋安裝空間：2+2個(2個與3.5吋共用)
標準擴充槽：4個
前方風扇：1個200mm (隨附1個內建燈光控制器的200mm ARGB風扇)
後方風扇：1個120mm(隨附1個120mm ARGB風扇)
過濾網：正面網孔面板，底部嵌入式過濾網
可安裝電源供應器：ATX規格，建議長度160mm以下
可安裝CPU散熱器：最大高度180mm
可安裝顯示卡：最大長度270mm
可安裝水冷排：最大240mm(需另購水冷排安裝架)
▼此面外箱有商標、官方網址、產品名稱、外觀單線圖、ARGB圖示、特色圖示
▼此面外箱有商標、官方網址、產品名稱、結構分解說明圖、特色圖示
▼此面外箱有商標、官方網址、產品尺寸重量、主要特色、提把開口、產地、廠商資訊
▼外箱頂部有商標、顏色及條碼標示

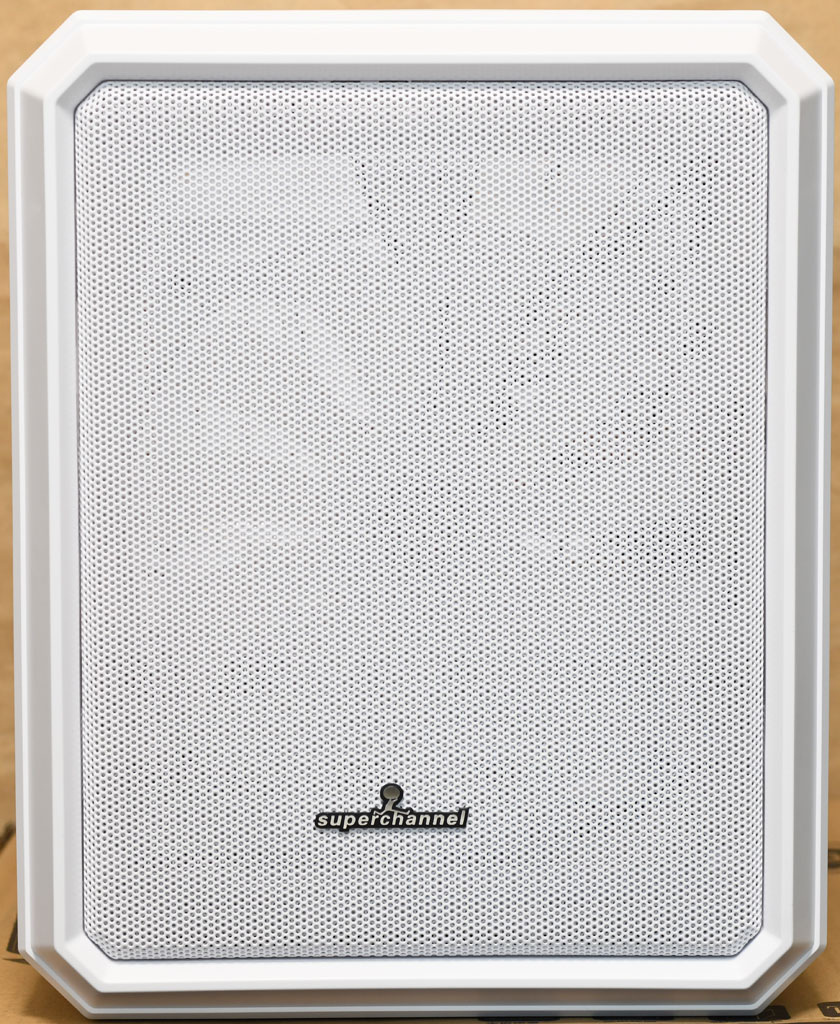

▼正面配置金屬網狀面板，內部裝了一片細網孔濾網，下方中央有商標銘牌

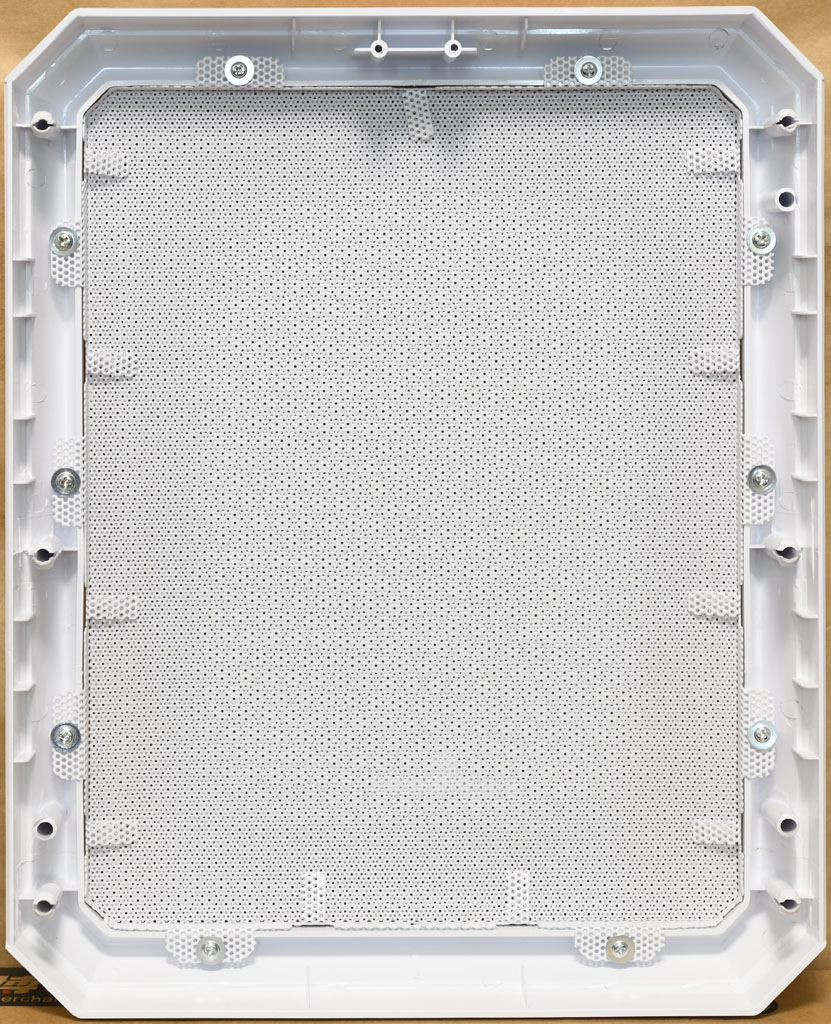

▼金屬網狀面板內面結構

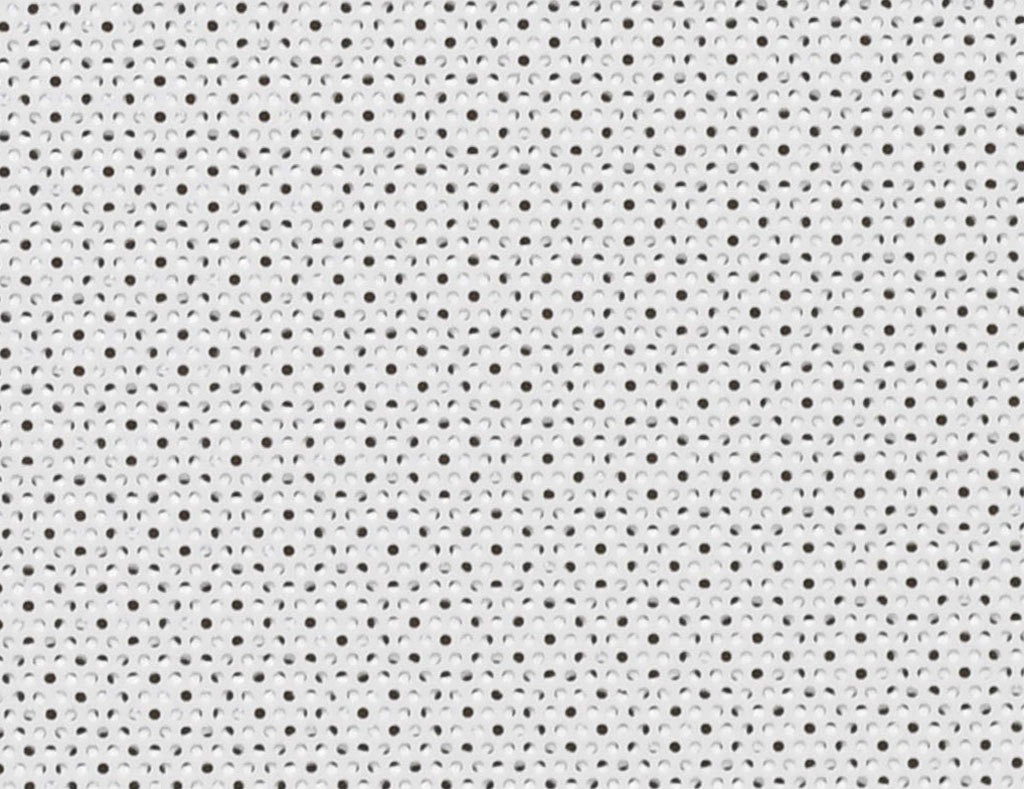

▼內嵌過濾網近照

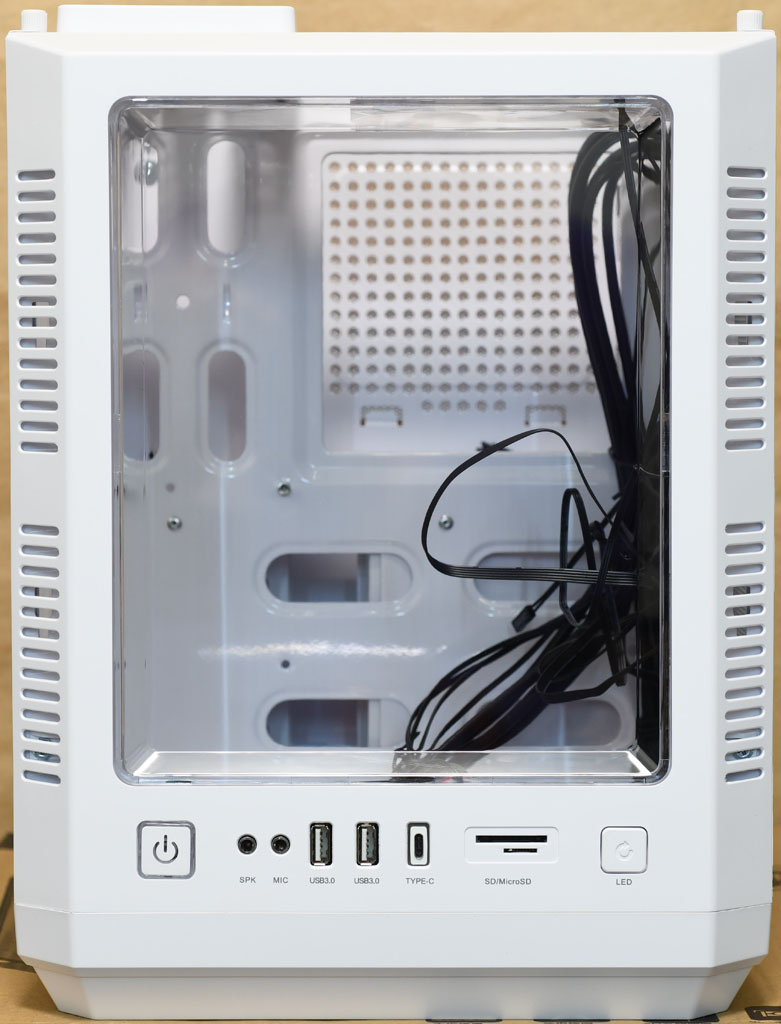

▼機殼頂部配置壓克力透明視窗，兩側設有通風用長條狀開口

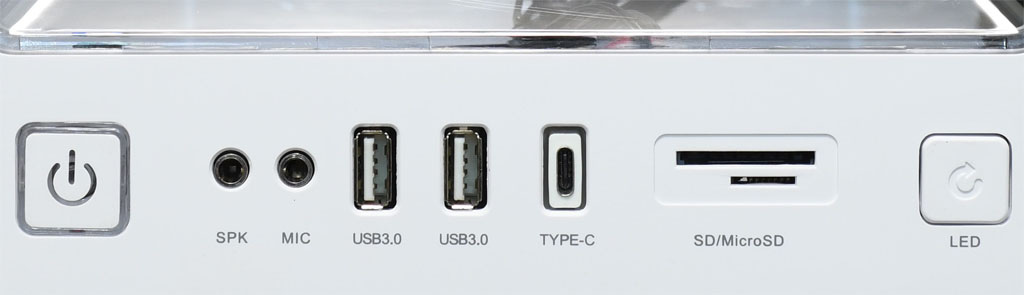

▼位於機殼頂部前方的橫置式I/O埠、按鈕與指示燈，由左至右分別是電源按鈕(內含電源/硬碟指示燈)、耳機3.5mm插座、麥克風3.5mm插座、2個USB3.2 Gen1 Type-A、1個USB3.2 Gen2 Type-C、SD/TF讀卡機、燈光/重置按鈕

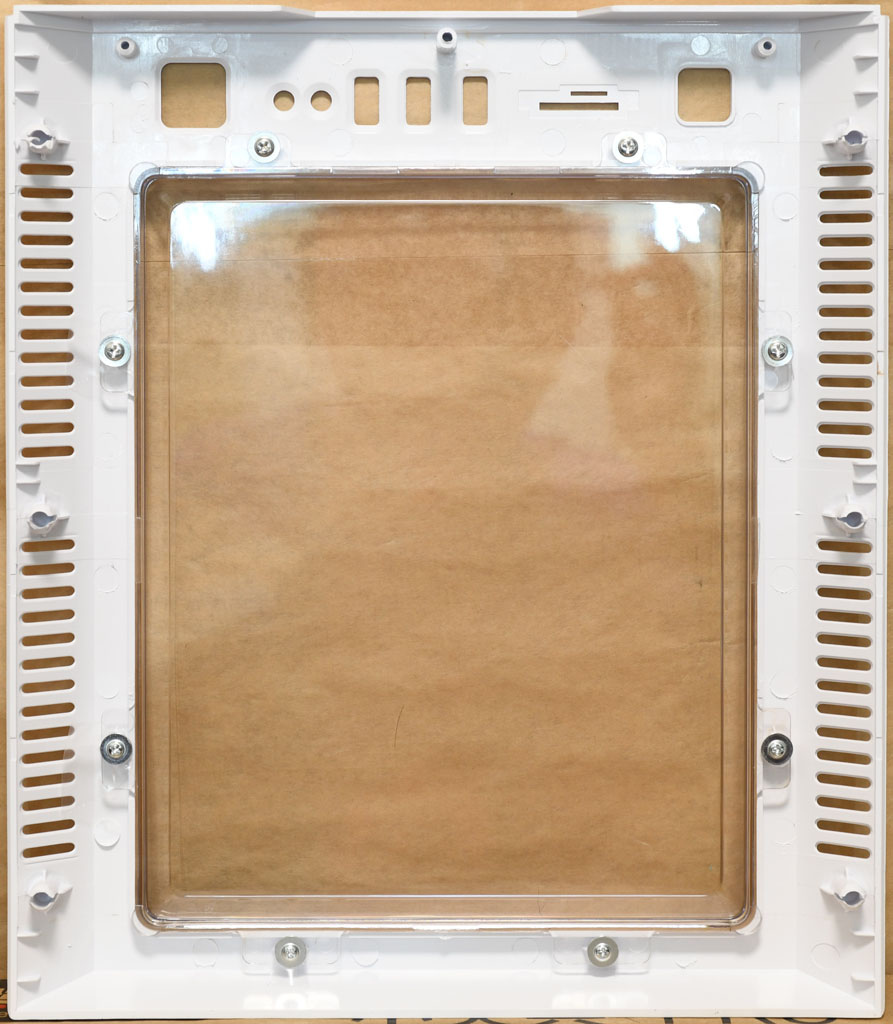

▼機殼頂部上蓋內面結構

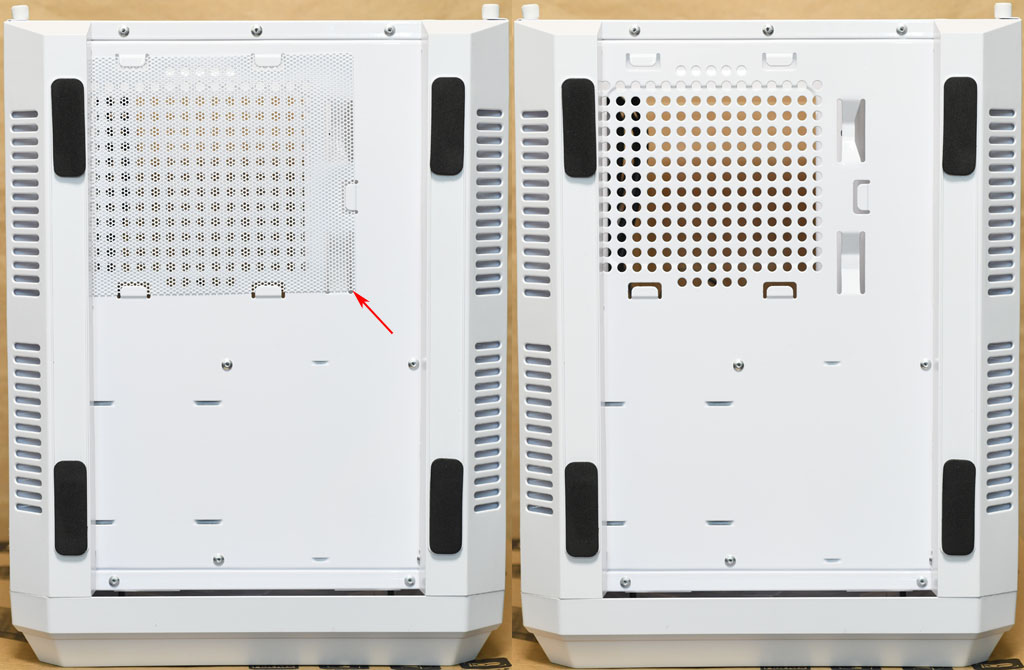

▼機殼底部有防滑墊，兩側設有通風用長條狀開口，電源供應器進氣口配置嵌入式過濾網(紅色箭頭)

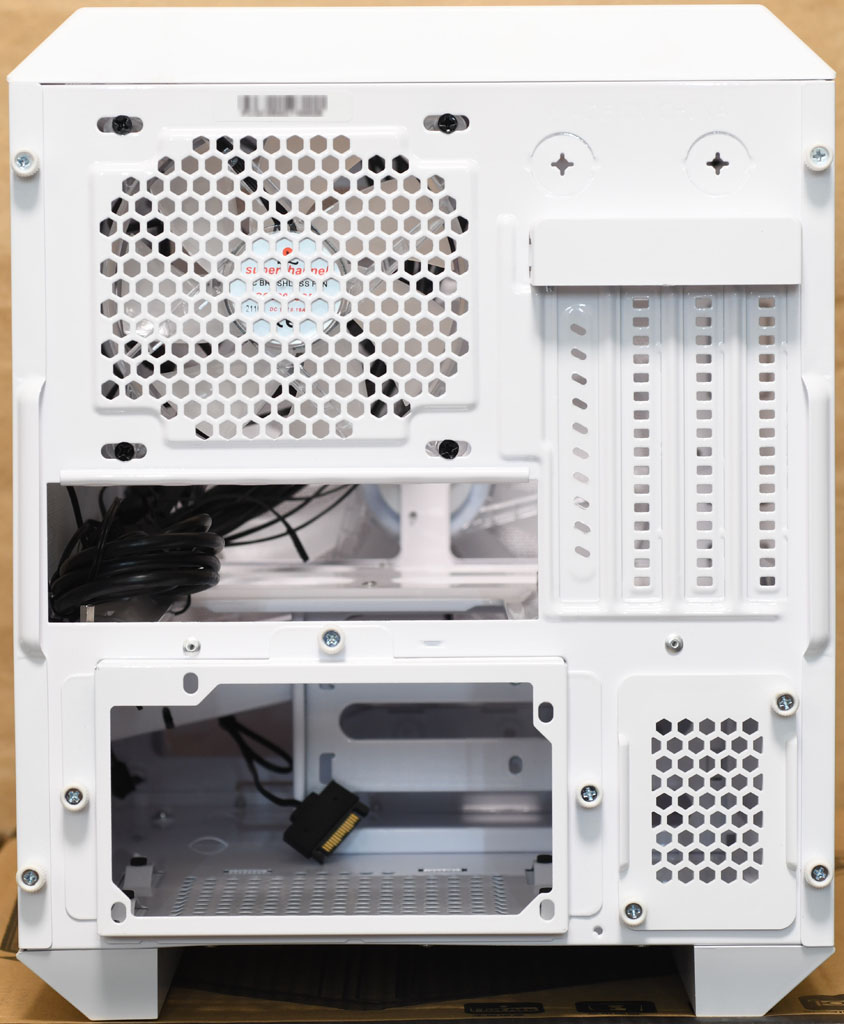

▼機殼後方可以安裝1個120mm風扇，長條形螺絲孔位可增加安裝的彈性。4個標準擴充槽之間有支架，擴充槽上方螺絲固定處有護蓋。下方電源供應器固定框架及可拆卸式2.5吋SSD固定盒使用手轉螺絲固定

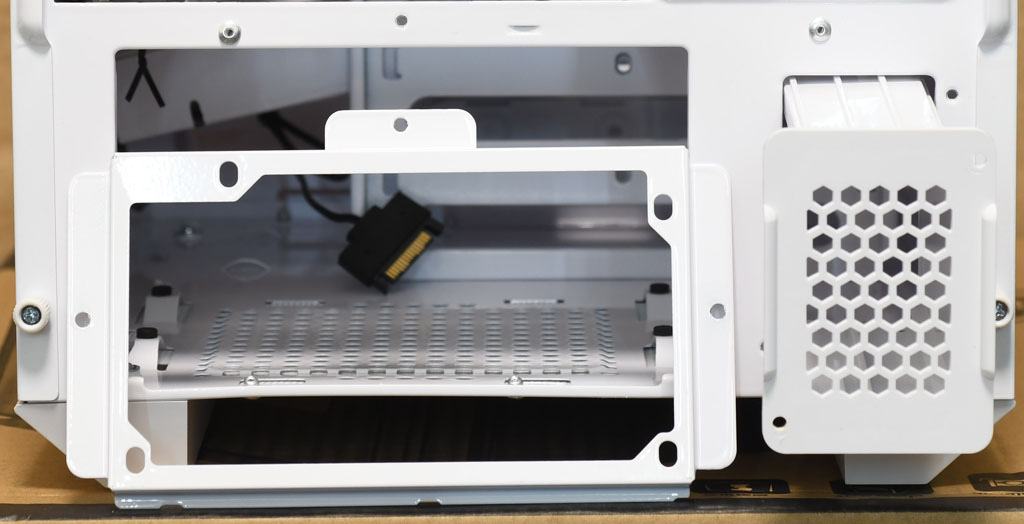

▼鬆開手轉螺絲，可取下電源供應器固定框架及可拆卸式2.5吋SSD固定盒

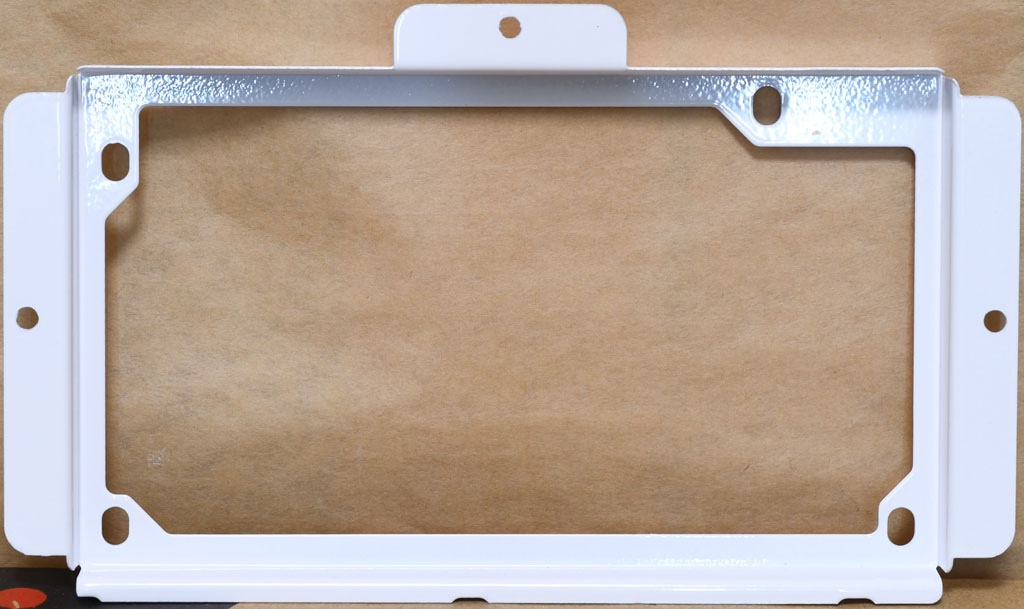

▼電源供應器固定框架僅提供單一方向安裝螺絲孔

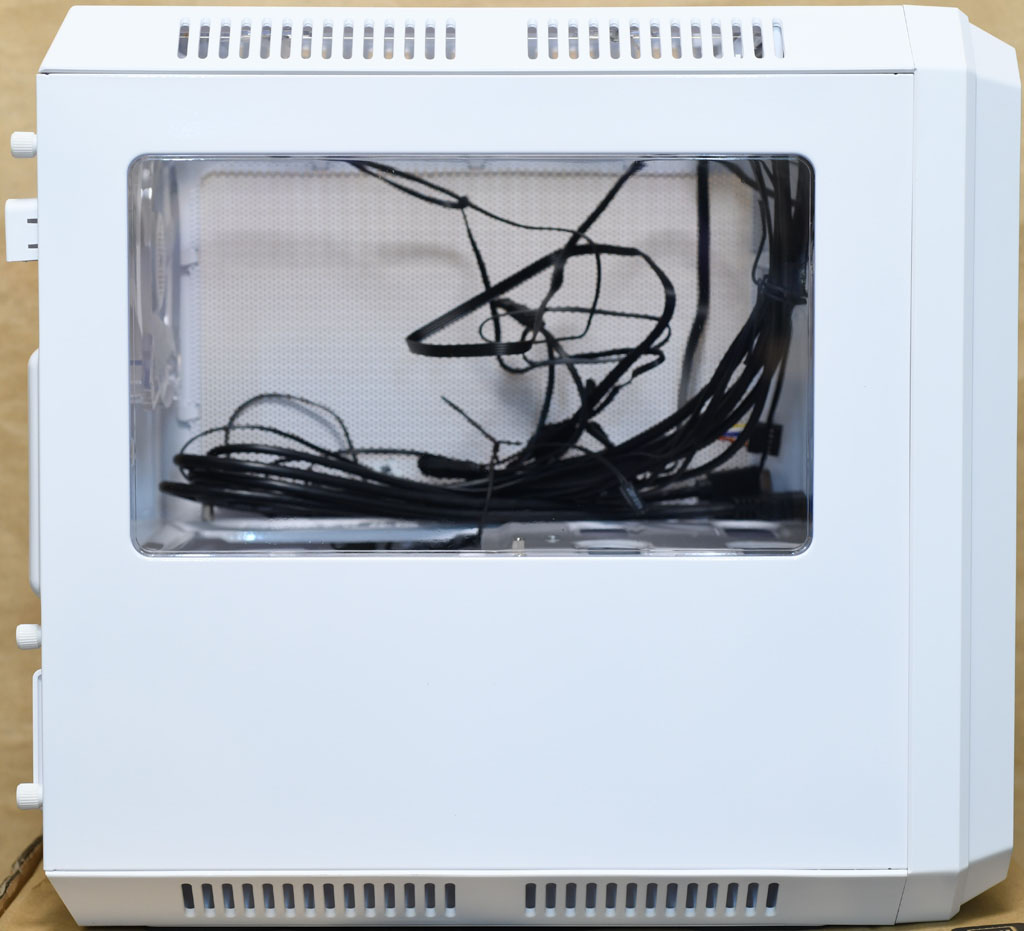

▼機殼左側面側板上半部有壓克力透明視窗，使用手轉螺絲固定，免工具可拆裝

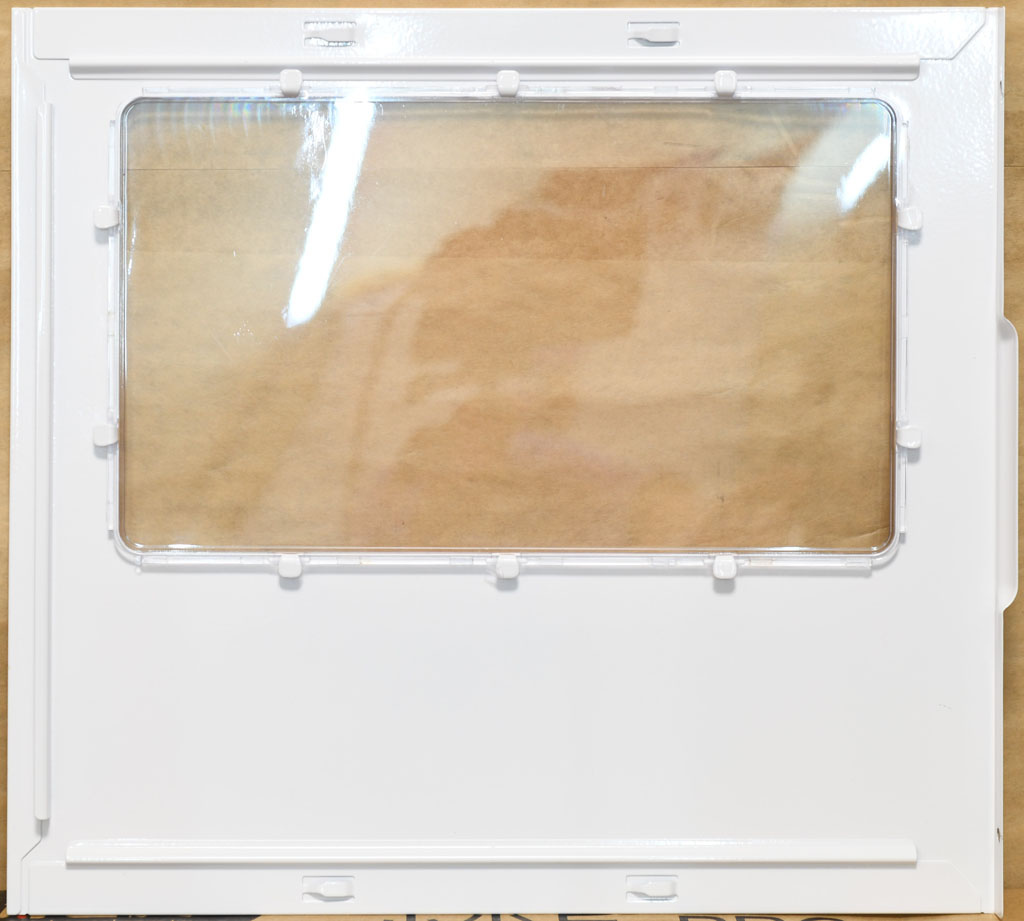

▼左側板內面結構

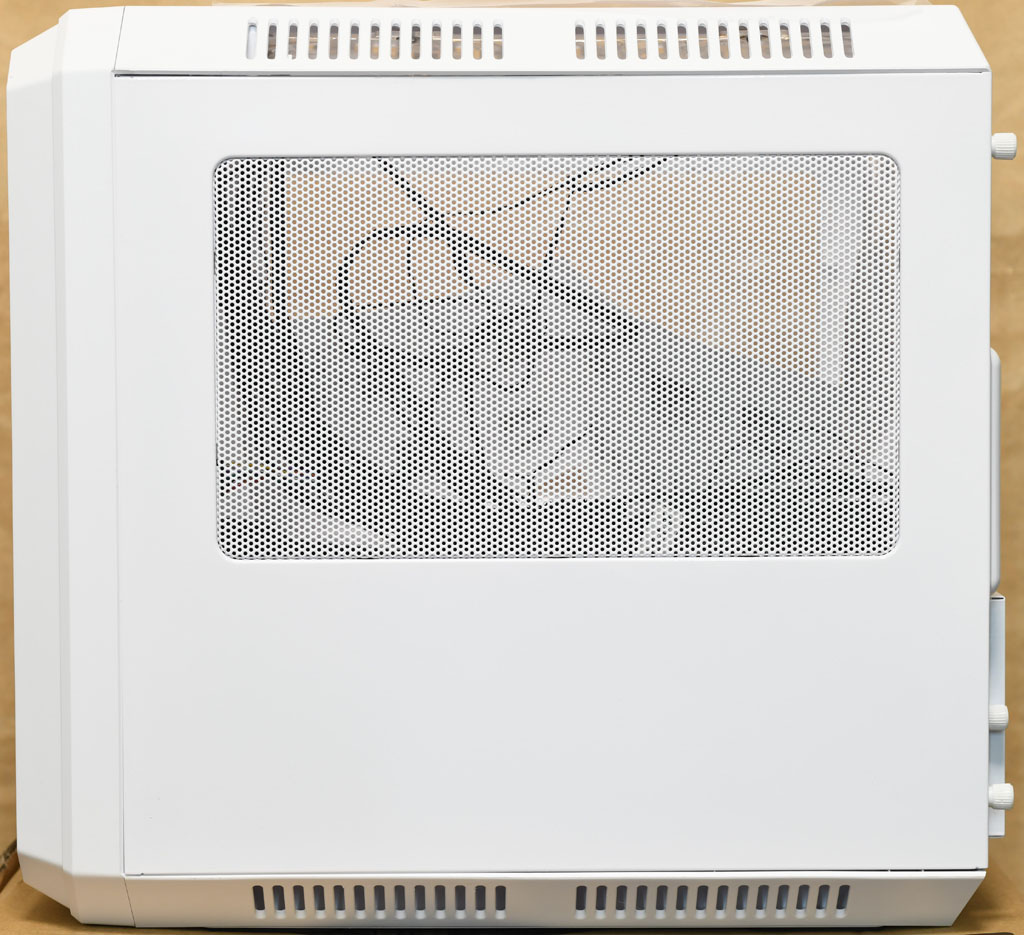

▼機殼右側面側板上半部有網狀通風口，使用手轉螺絲固定，免工具可拆裝

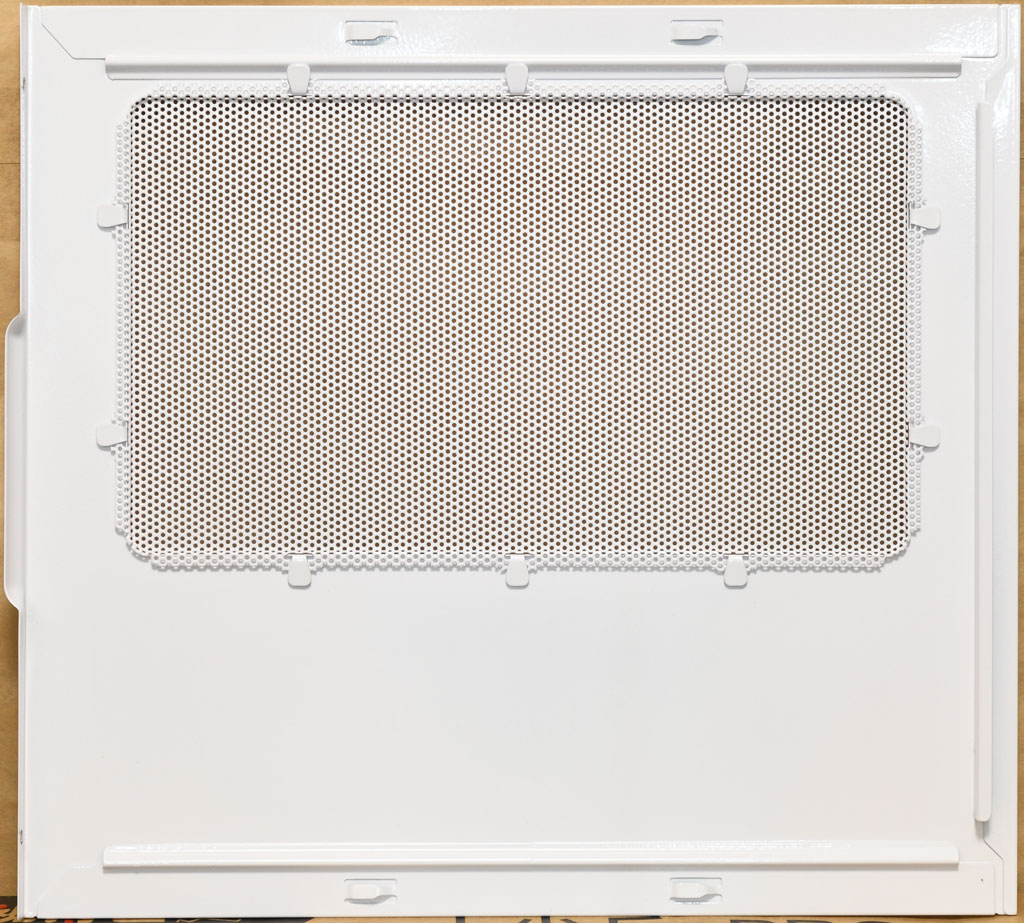

▼右側板內面結構

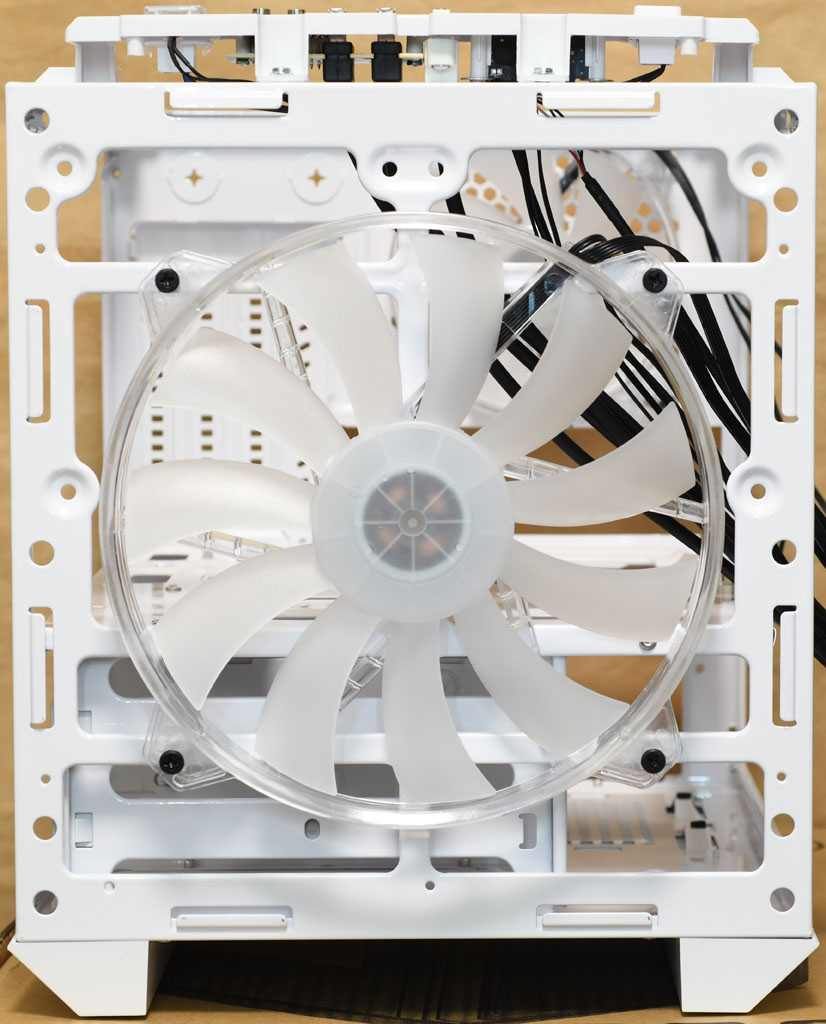

▼取下正面金屬網狀面板後可看到框架正面，前方預先安裝1個200mm風扇
▼取下200mm風扇後的框架正面，上排有2個120mm風扇的8個固定螺絲孔

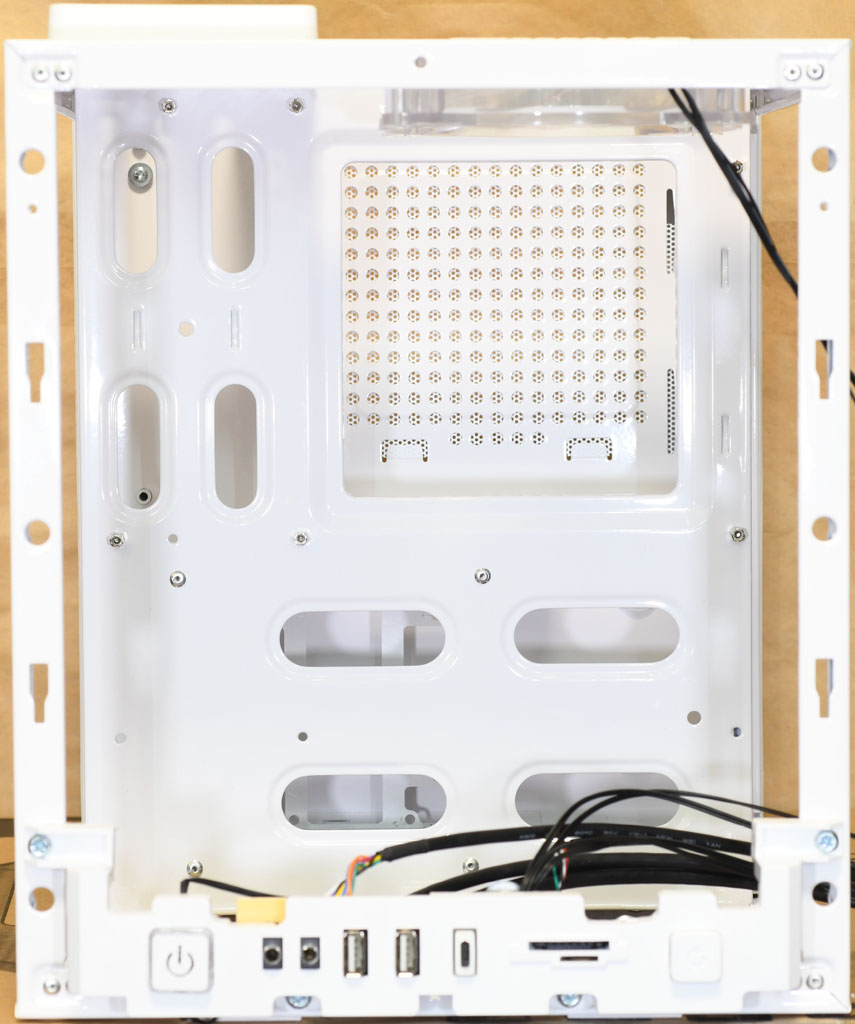

▼主機板安裝底板上方鏤空，方便拆裝CPU散熱器背板，側邊與前端都設有穿線用開孔

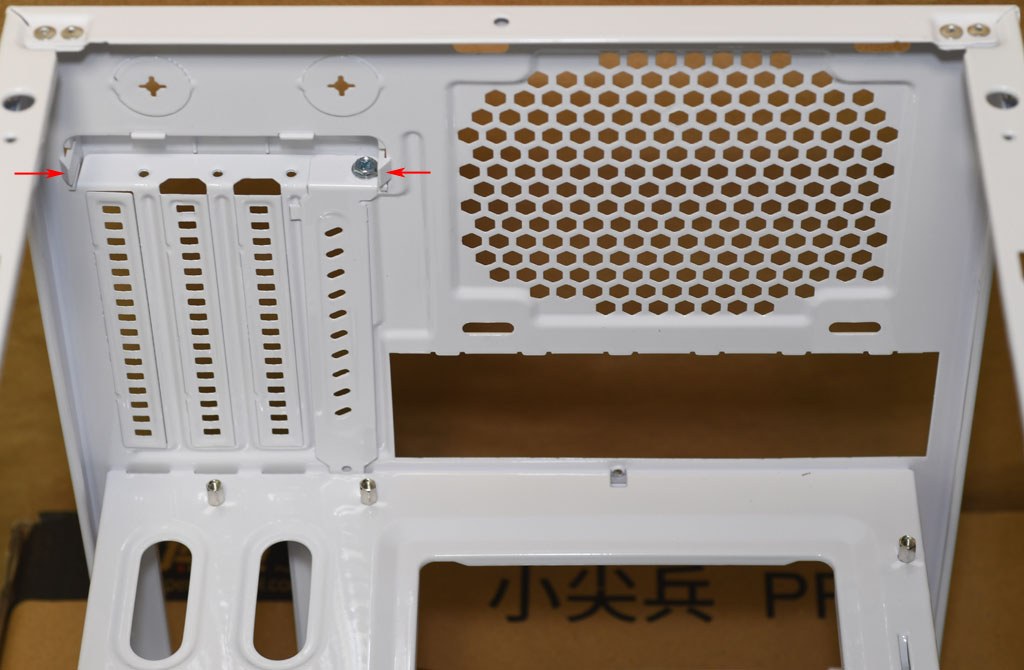

▼4個擴充槽除第1槽外均使用一次性擋板，拆除後無法裝回，擴充槽擋板上有通風開孔。紅色箭頭處的卡榫用來固定擴充槽螺絲蓋板，將兩邊卡榫往內擠壓便可取出蓋板

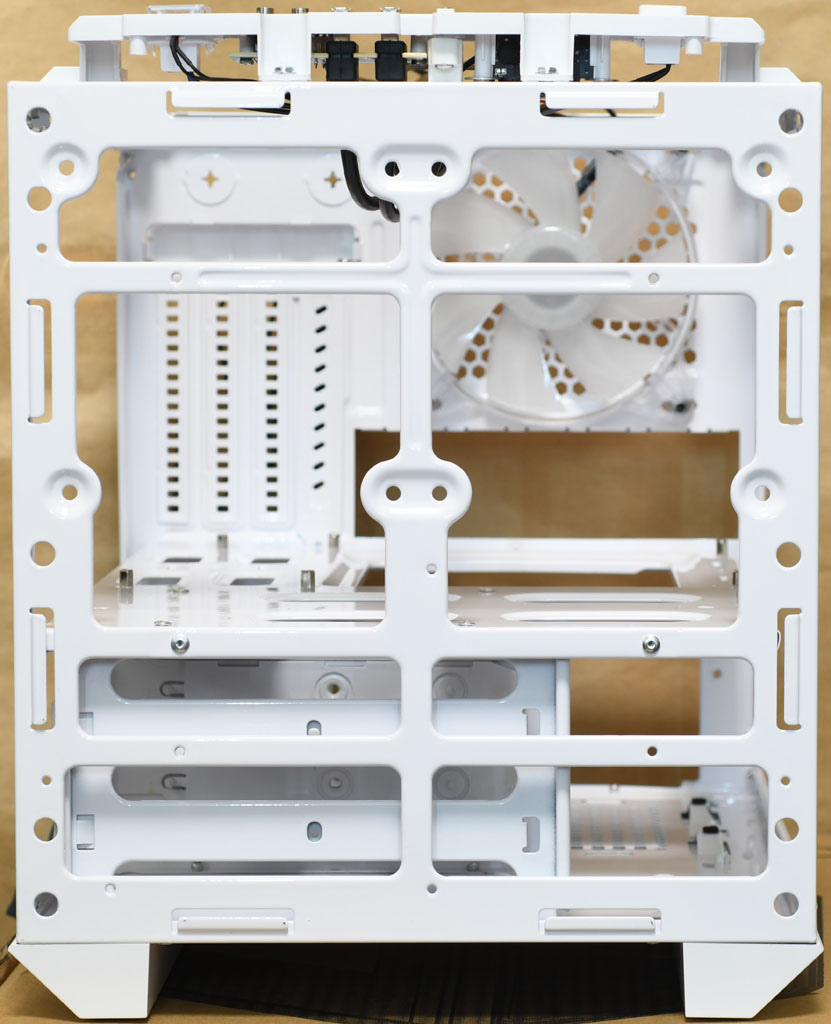

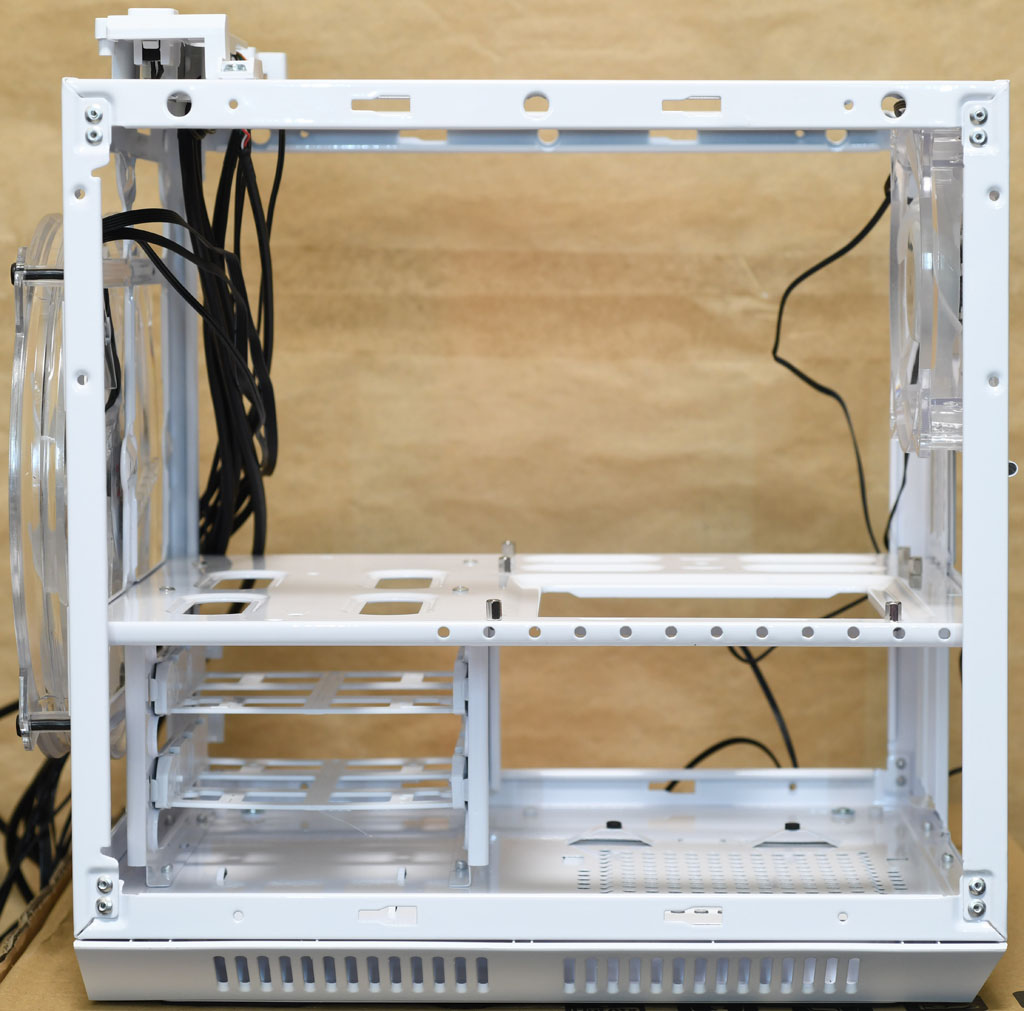

▼機殼右側面結構，底板邊緣處有12個圓形孔洞，可用來固定線路

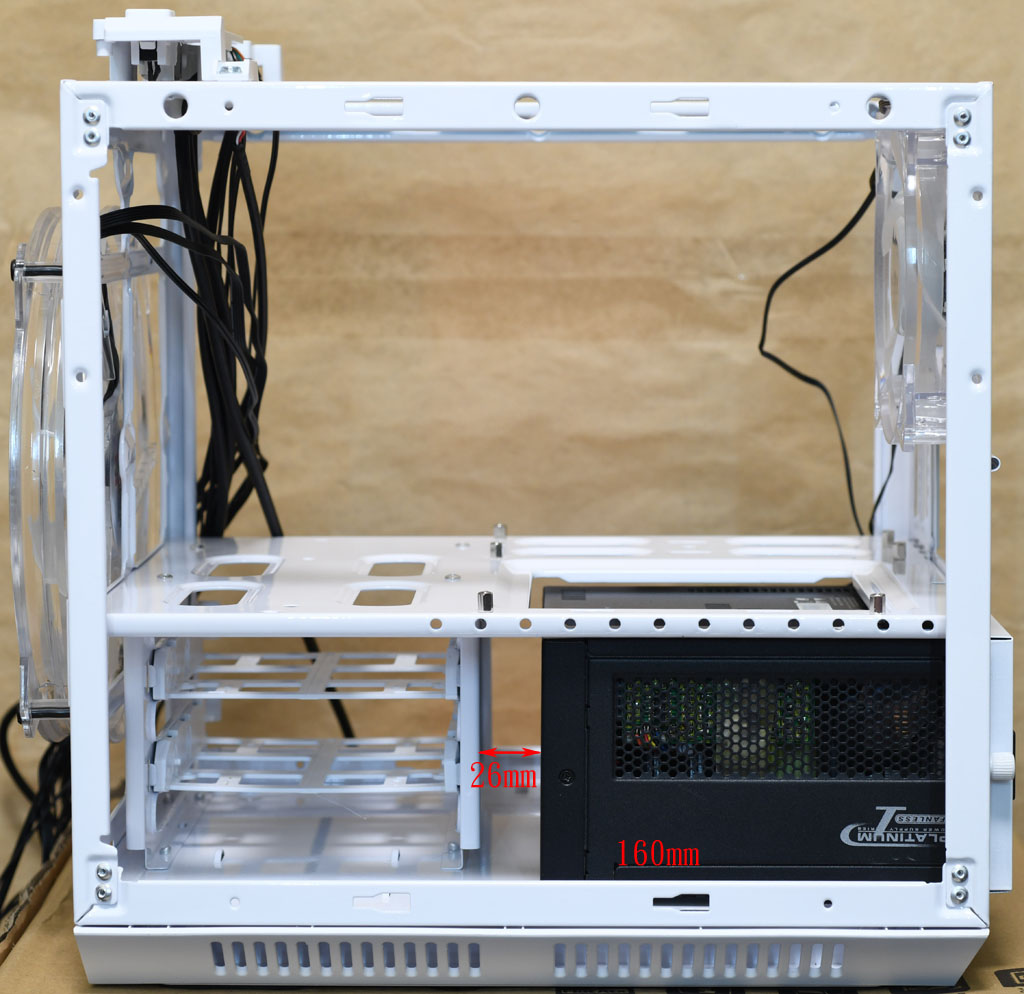

▼實際安裝16公分長的電源供應器時，電源與硬碟架之間只剩下26mm的空間，需考慮是否有足夠空間容納模組化線組接頭及線路，如果裝到18公分電源，將沒有空間容納接頭與線路

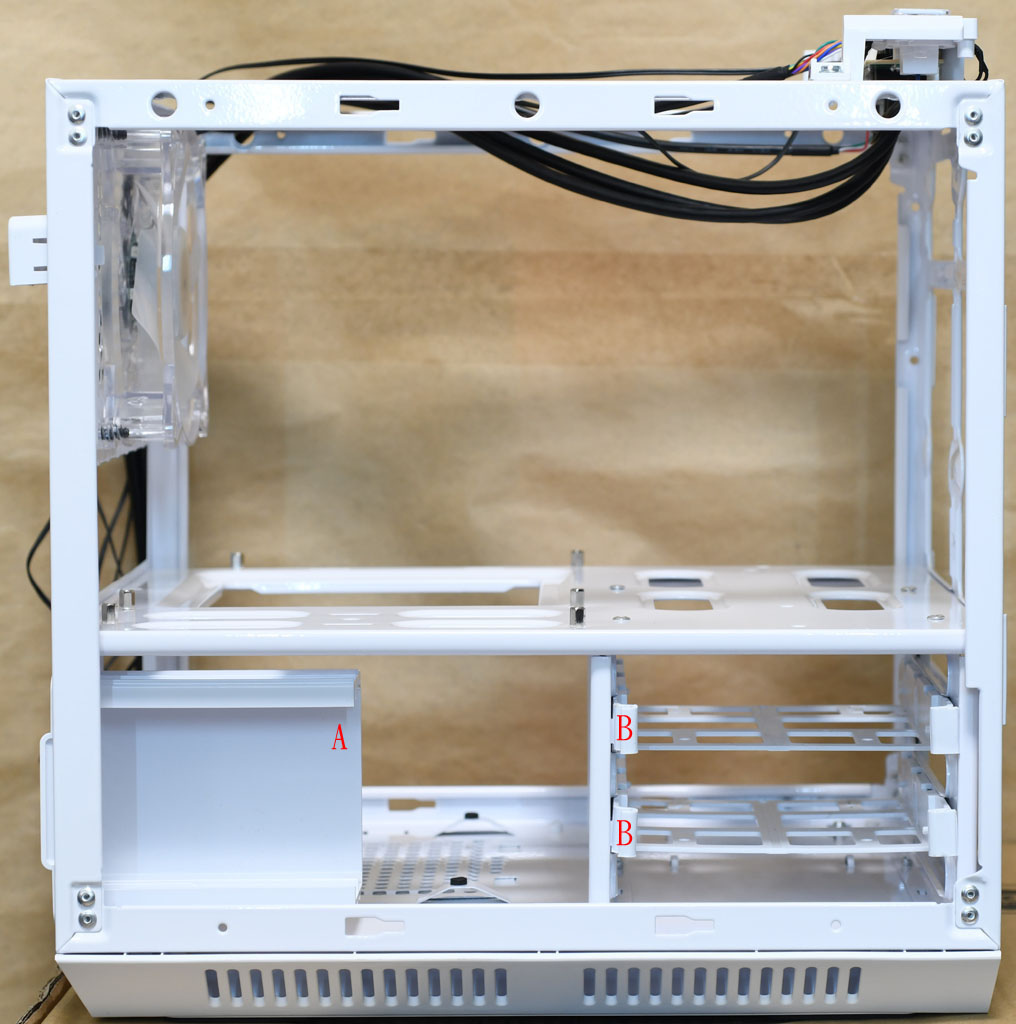

▼2.5吋/3.5吋儲存裝置安裝位置提供1個可拆卸式2.5吋SSD固定盒(A)及2個3.5吋/2.5吋活動抽取架(B)

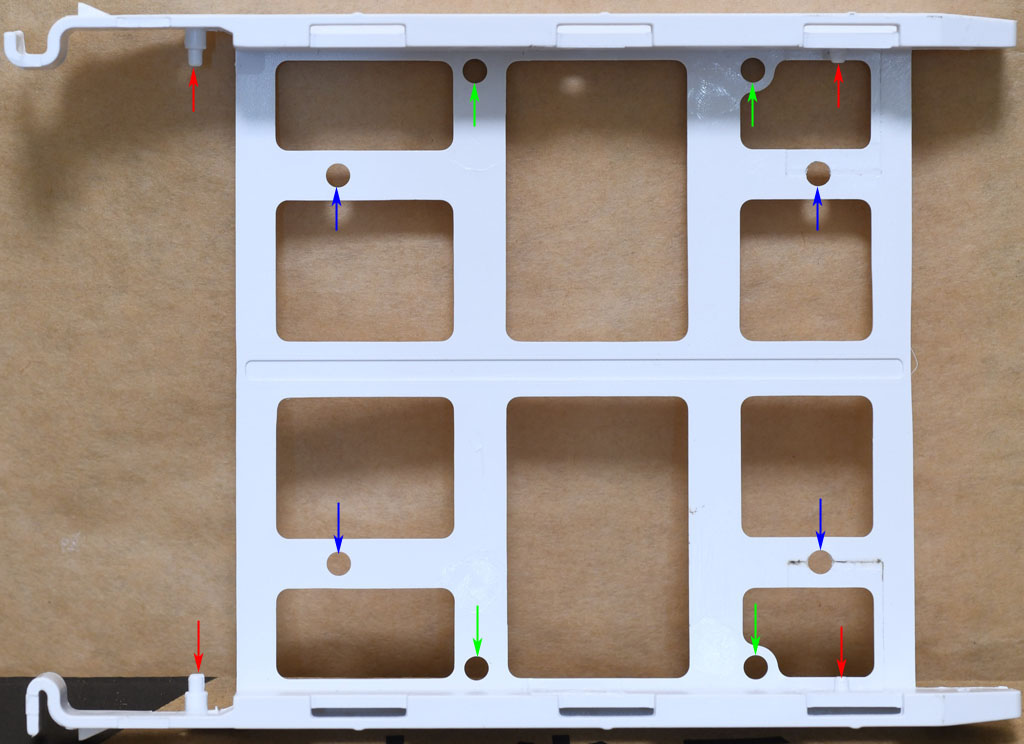

▼3.5吋/2.5吋活動抽取架，3.5吋硬碟安裝採免螺絲設計，透過兩側卡榫(紅色箭頭)固定硬碟側面鎖點，同樣具備底部鎖點固定用螺絲孔(綠色箭頭)。2.5吋SSD安裝在架子中間的螺絲孔(藍色箭頭)

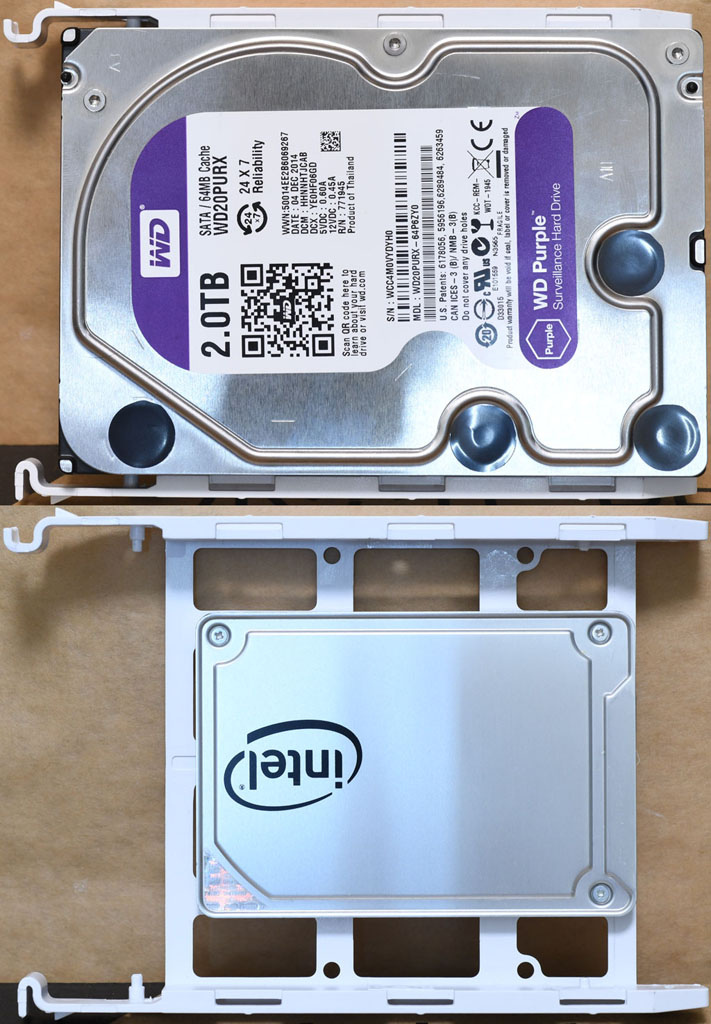

▼活動抽取架安裝3.5吋硬碟(上)及2.5吋SSD(下)示意圖

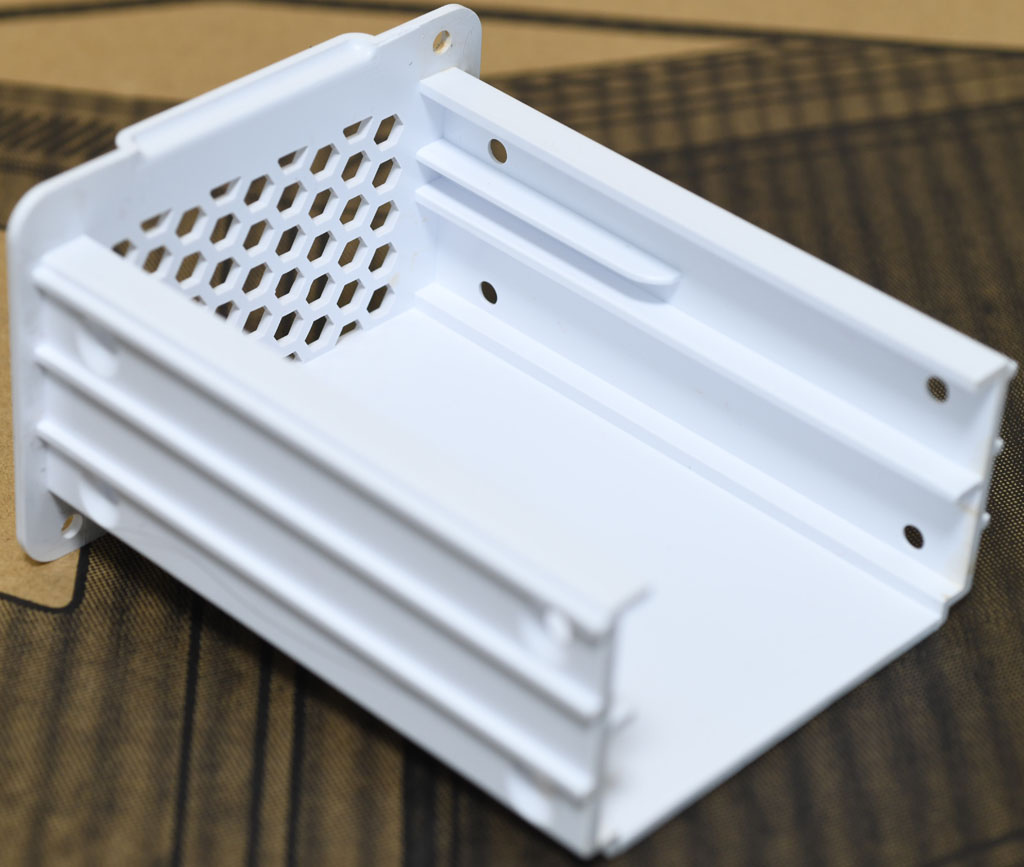

▼可拆卸式2.5吋SSD固定盒，內部可安裝2顆2.5吋SSD

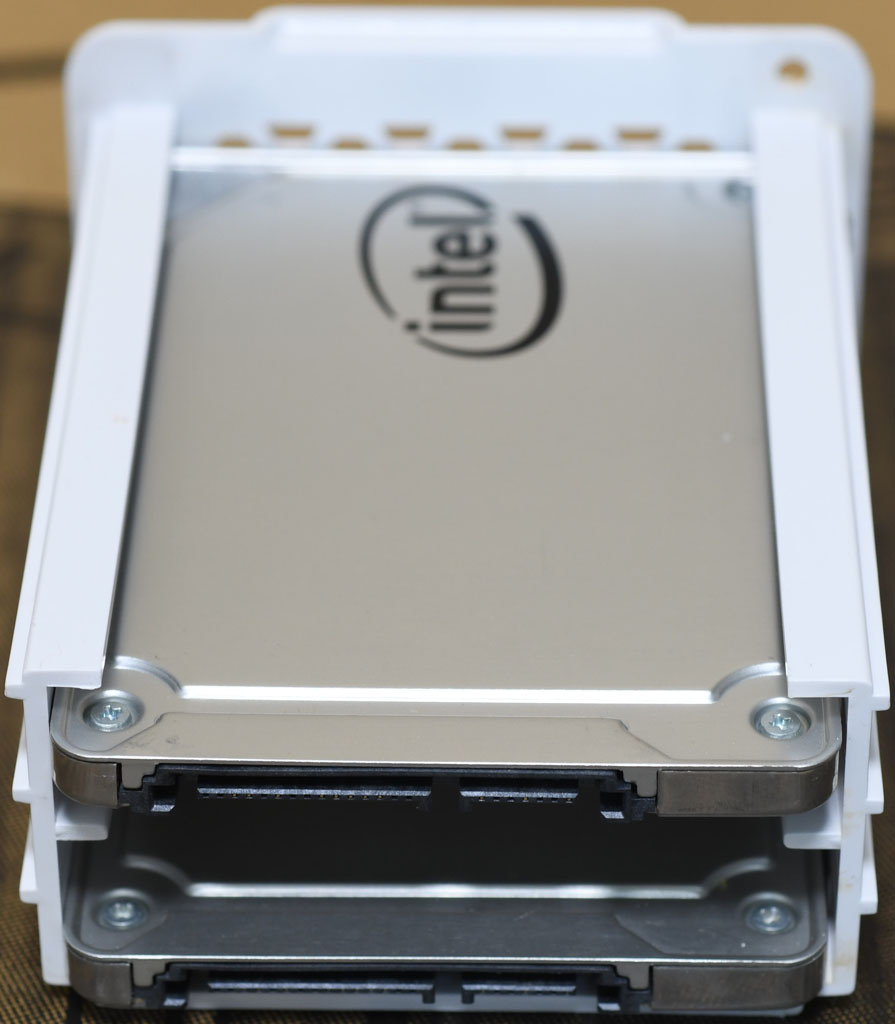

▼可拆卸式2.5吋SSD固定盒安裝2顆2.5吋SSD示意圖

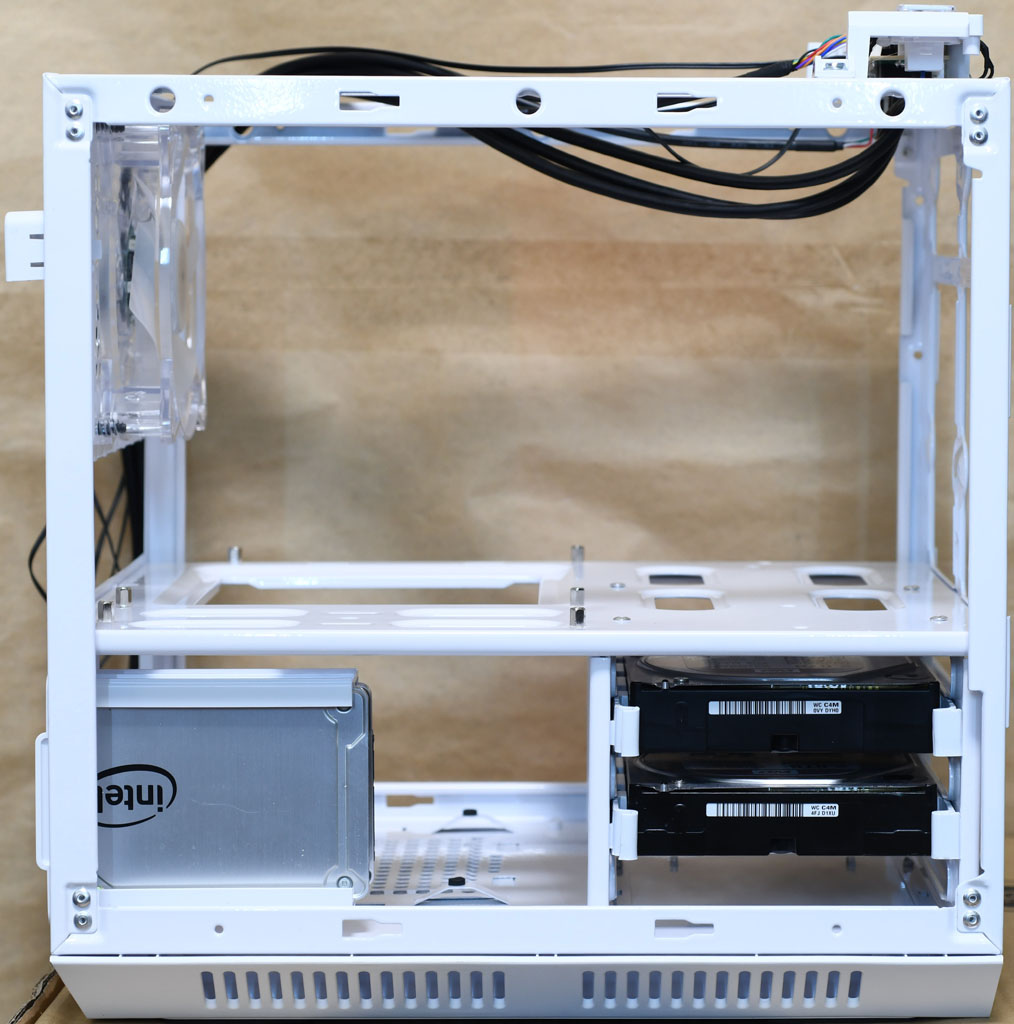

▼機殼內2顆3.5吋硬碟及2顆2.5吋SSD安裝完成示意圖

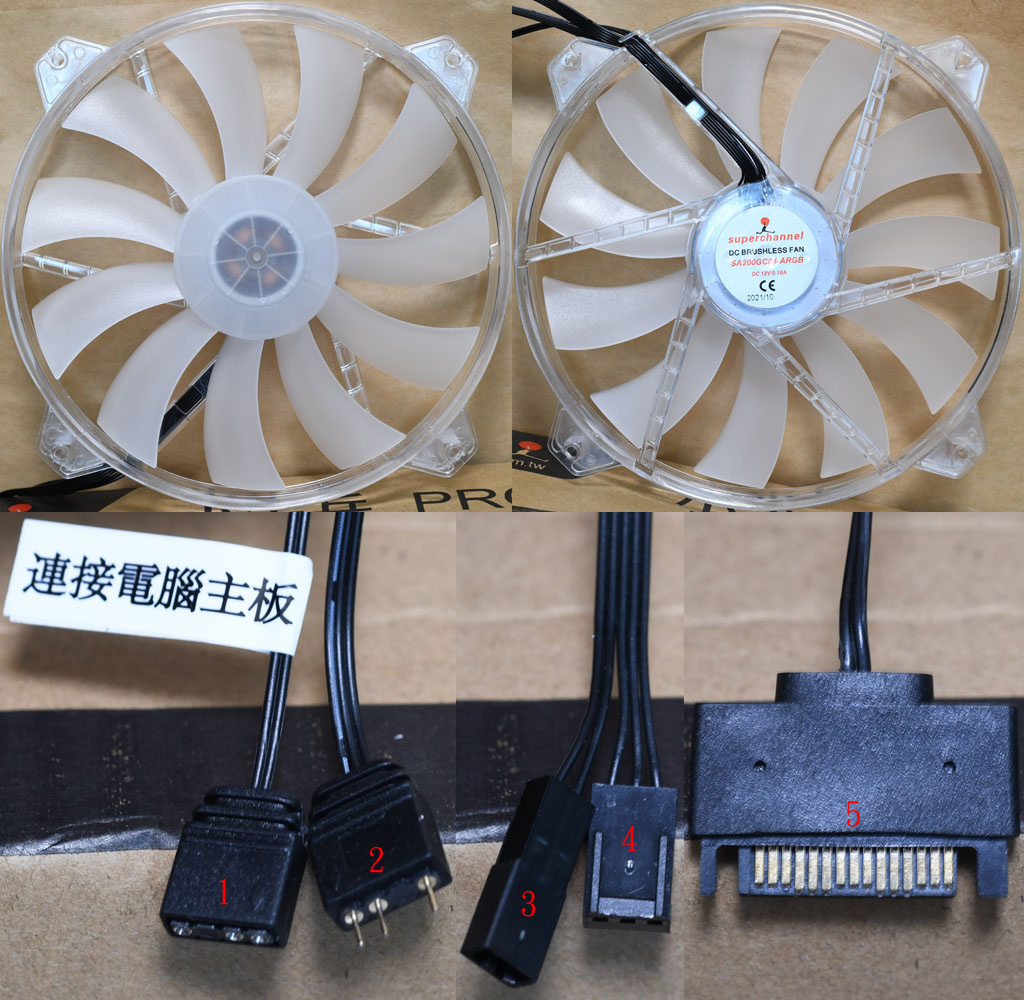

▼機殼前方隨附的200mm ARGB風扇(SA200GC04-ARGB DC12V/0.16A)，乳白色扇葉搭配透明外框，RGB LED安裝在軸心處，外框軸心貼上商標貼紙。風扇內建燈光控制器，接出電腦主機板連動用57公分長3pin ARGB母頭(1)、連接其他ARGB裝置用57公分長3pin ARGB公頭(2)、57公分長燈光模式切換按鍵連接器(3)、57公分長風扇3pin接頭(4)及49公分長LED供電用SATA電源接頭(5)

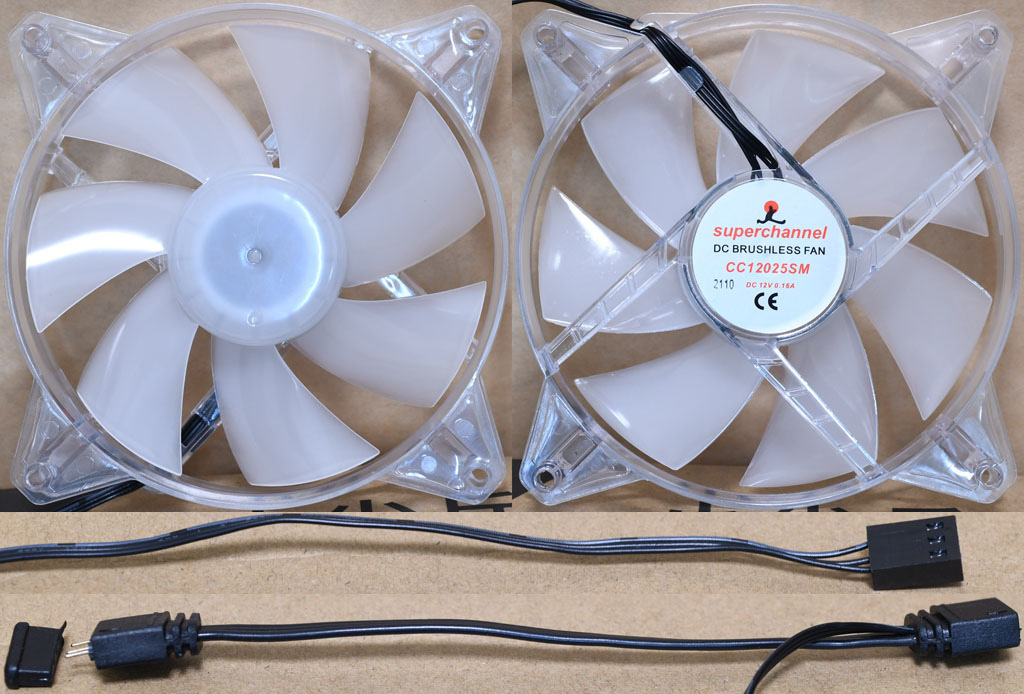

▼機殼後方隨附的120mm ARGB風扇(CC12025SM DC12V/0.16A)，乳白色扇葉搭配透明外框，RGB LED安裝在軸心處，外框軸心貼上商標貼紙，風扇3pin線路及燈光3pin ARGB母頭線路長度為56公分，3pin ARGB母頭至公頭線路長度為10公分，公頭有保護蓋

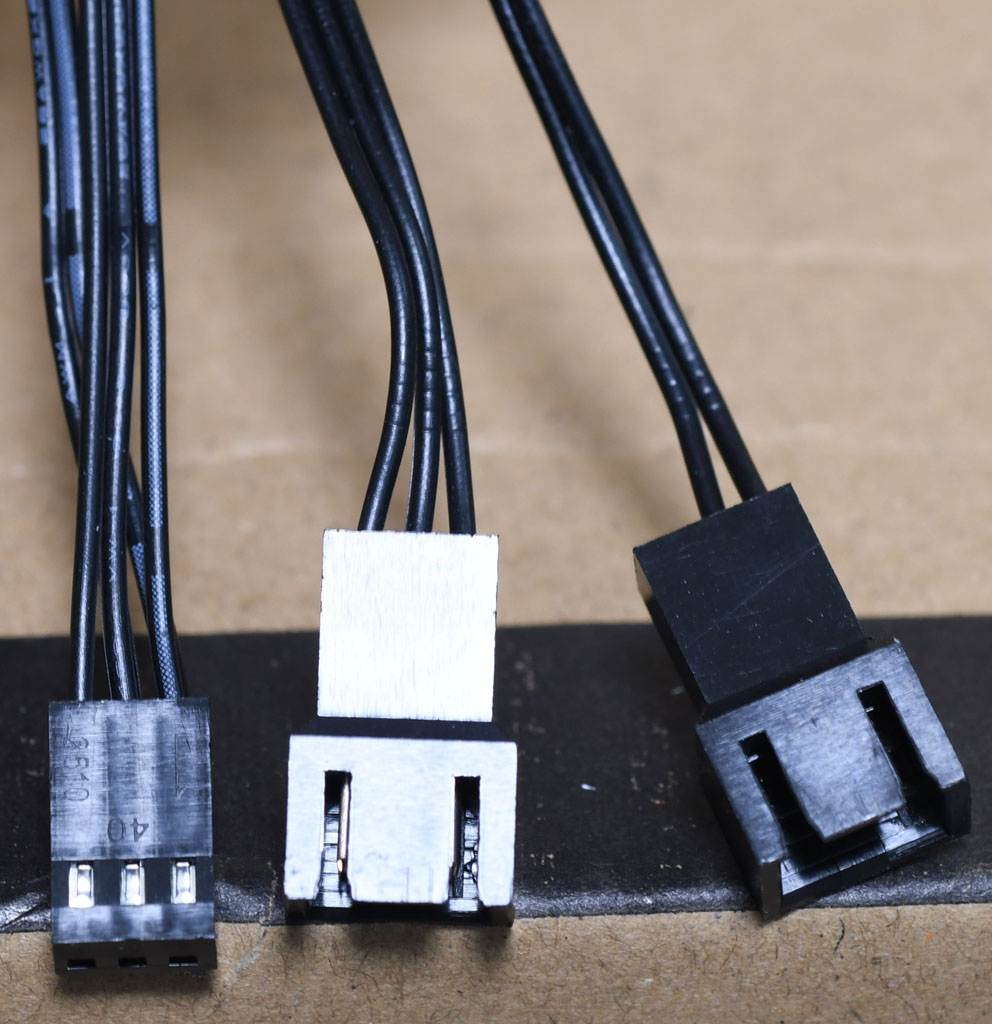

▼隨附1條3PIN風扇1對2分接線

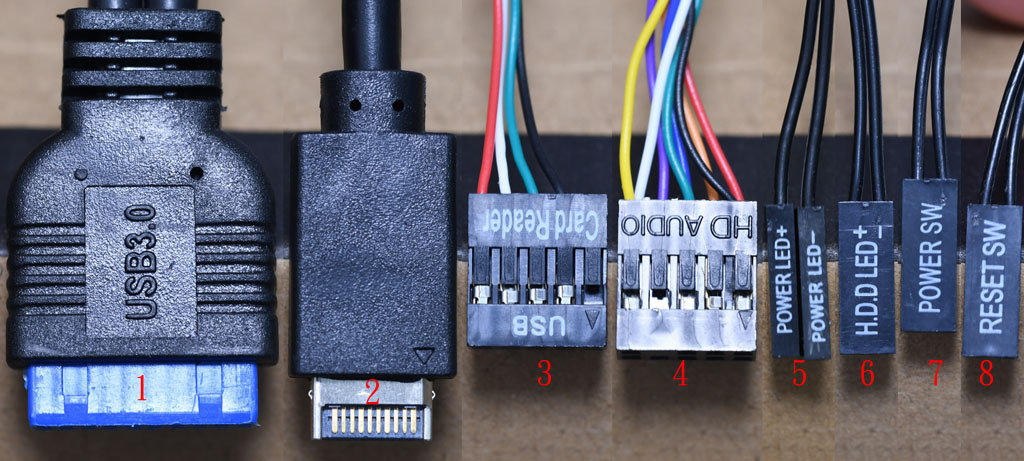

▼主機板連接線組，1為USB3.2 Gen1 Type-A內接接頭，2為USB3.2 Gen2 Type-C內接接頭，3為內建SD/TF讀卡機USB2.0內接接頭，4為耳機麥克風插座連接線，5為電源指示燈，6為硬碟指示燈，7為電源開關，8為重置開關

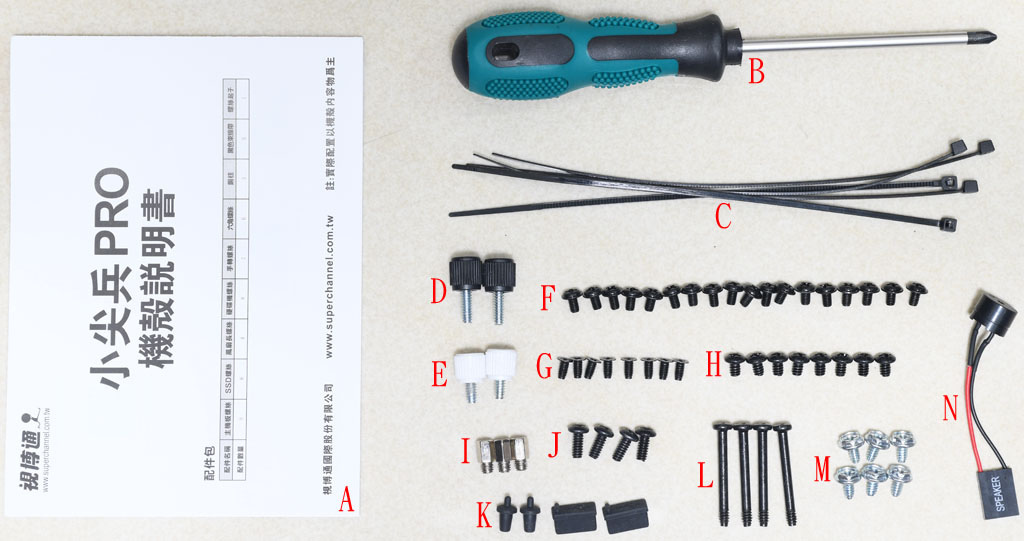

▼配件盒內有安裝說明書(A)、螺絲起子(B)、塑膠束線帶(C)、長手轉螺絲(D)、短手轉螺絲(E)、主機板銅柱/2.5吋SSD螺絲(F)、皿頭螺絲(G)、3.5吋硬碟螺絲(H)、主機板銅柱(I)、粗牙長螺絲(J)、3.5mm/USB插孔防塵橡膠塞(K)、風扇長螺絲(L)、電源/擴充槽固定螺絲(M)、蜂鳴器(N)
▼風扇點亮示意圖

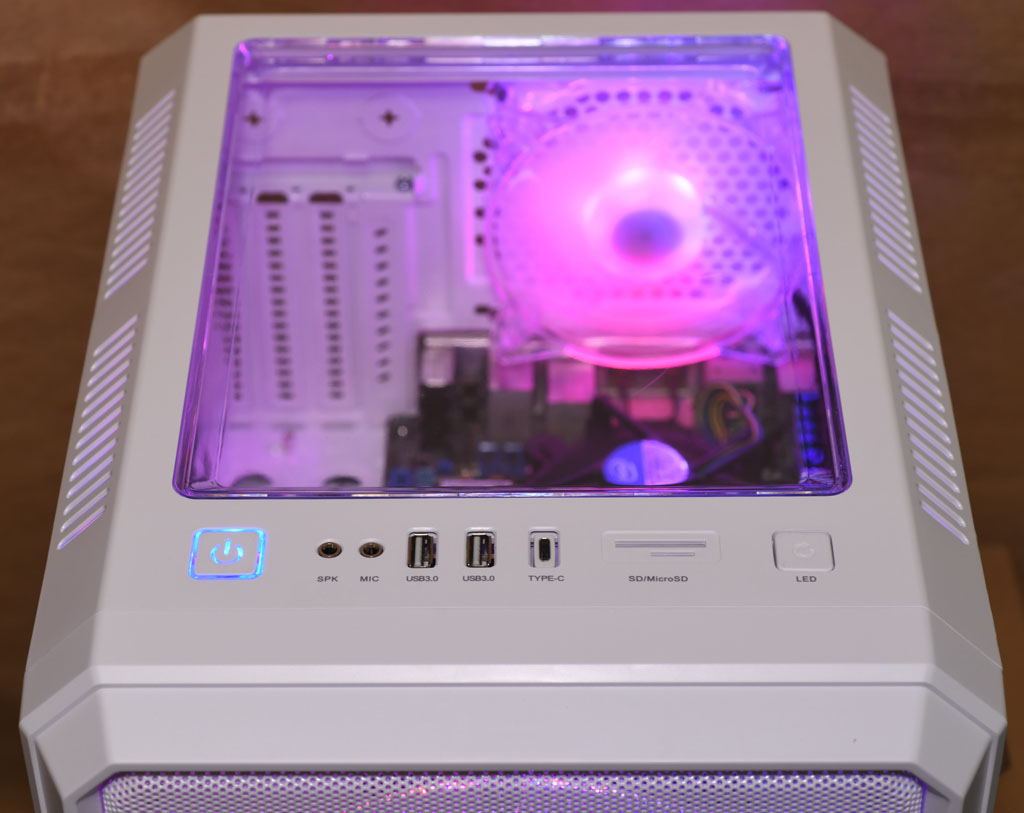

▼從上方透明視窗往內看
▼燈光模式示範：
不錯的點：
◆Micro ATX、ITX主機板採橫置安裝，可裝ATX電源供應器、最高180mm的CPU散熱器及最長270mm的顯示卡
◆側板及上蓋的壓克力視窗可清楚看到內部
◆機殼後方預先安裝120mm ARGB風扇，前方預先安裝內建燈光控制器的200mm ARGB風扇，除了可以用機殼按鍵切換預設燈效外，也支援3pin 5V ARGB主機板連動控制
◆正面金屬網狀面板有內建細網孔濾網
◆提供2個USB3.2 Gen1 Type-A、1個USB3.2 Gen2 Type-C及SD/TF兩用讀卡機
◆可拆卸式2.5吋SSD固定盒可安裝2顆2.5吋SSD
◆2個3.5吋/2.5吋活動抽取架可安裝2顆3.5吋硬碟/2.5吋SSD或是1顆3.5吋硬碟加1顆2.5吋SSD
可改進的點：
◆壓克力視窗容易刮傷，使用及清潔時不可用硬物接觸摩擦，加上目前零組件運作溫度不低，可以考慮出全鐵網的版本
◆底部配置嵌入式過濾網，拆裝較不便
◆雖然規格表寫支援18公分的電源，但安裝16公分的電源後只剩下2.6公分整線空間，會建議採用15公分直出線款式或是15公分左右的模組化電源，方便安裝
◆考量到產品價格定位，SD/TF讀卡機僅支援USB2.0介面
◆2.5吋SSD安裝均採螺絲固定，拆裝稍嫌不便
報告完畢，謝謝收看
