特色:
●支援M.2 2230/2242/2280尺寸Key M/Key B+M NVMe/SATA SSD
●USB-3.2 Gen2介面,最高10Gbps傳輸速度
●散熱效果優良的鋁合金材質堅固外殼,降低SSD運作溫度
●免工具即可拆裝的滑動背蓋及手轉固定螺絲,安裝簡便
●側邊導光條具備全彩RGB燈光效果
●隨附含導熱墊片的鋁散熱片,USB-C to USB-C及USB-C to USB-A傳輸短線
●提供2年有限保固

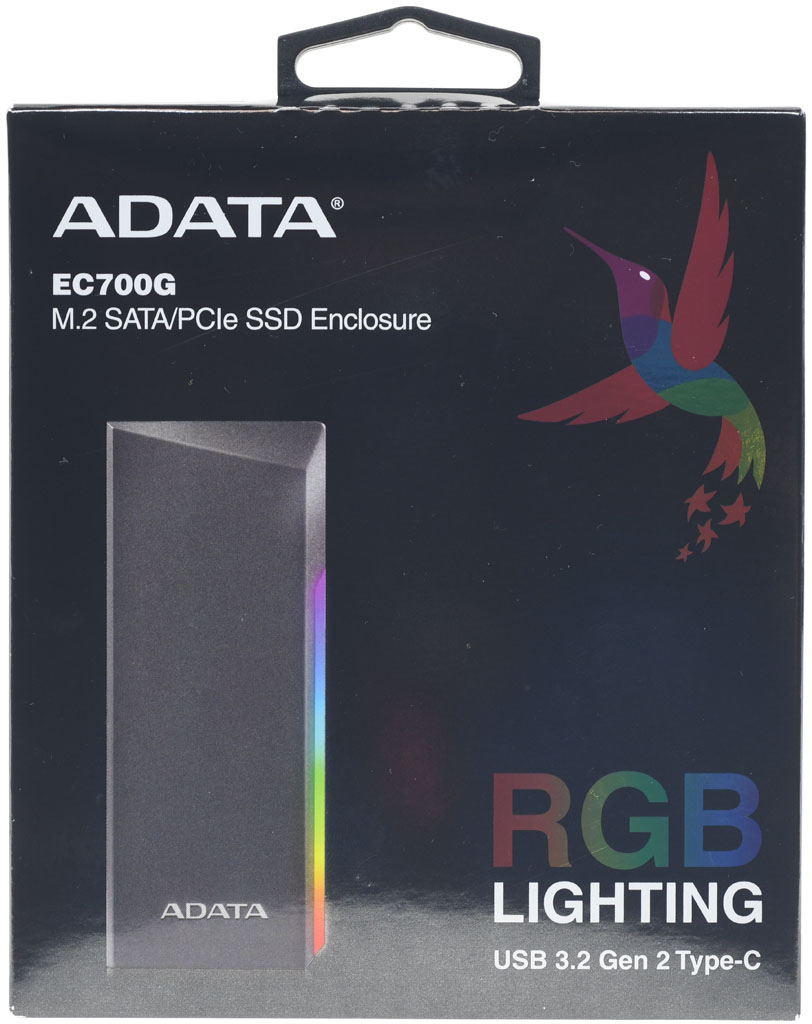

▼吊卡式外盒正面有商標、型號、產品名稱、外觀圖、RGB LIGHTING字樣、USB3.2 Gen2 Type-C字樣


▼外盒背面有商標、型號、產品名稱、三種語言產品規格/系統需求/包裝內容、多國語言產品名稱、USB3.2 Gen2圖示、安裝方式/產品資訊連結QR碼、條碼、2年有限保固圖示、廠商聯絡資訊、產地、認證標章


▼外盒左右兩側有商標、型號、產品名稱、RGB LIGHTING字樣、10Gbps Super Fast圖示、SATA/PCIe Dual Support圖示、RGB Stunning Lighting圖示

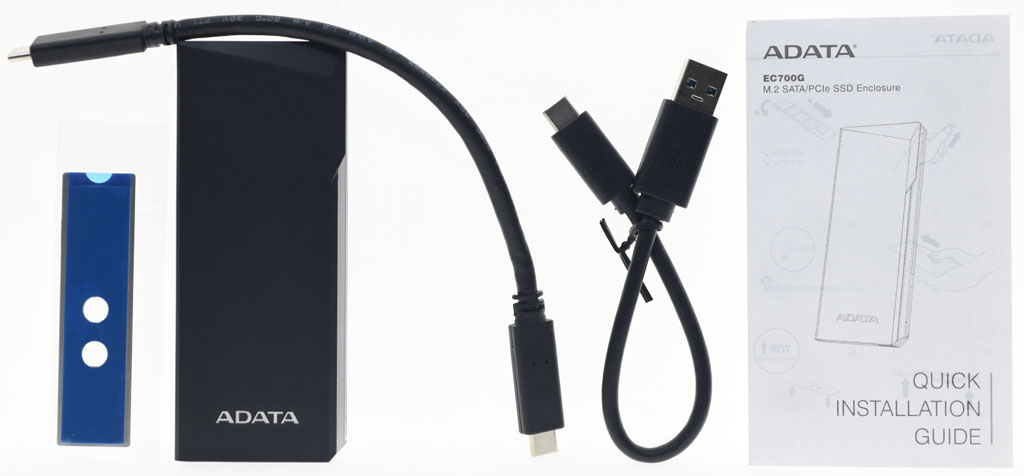

▼包裝內容有含導熱墊片的鋁散熱片、外接盒本體、USB-C to USB-C傳輸短線、USB-C to USB-A傳輸短線、快速安裝指南

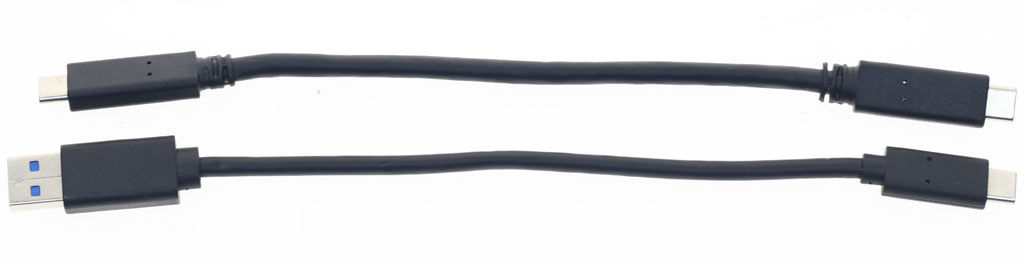

▼隨附的USB-C to USB-C及USB-C to USB-A傳輸短線

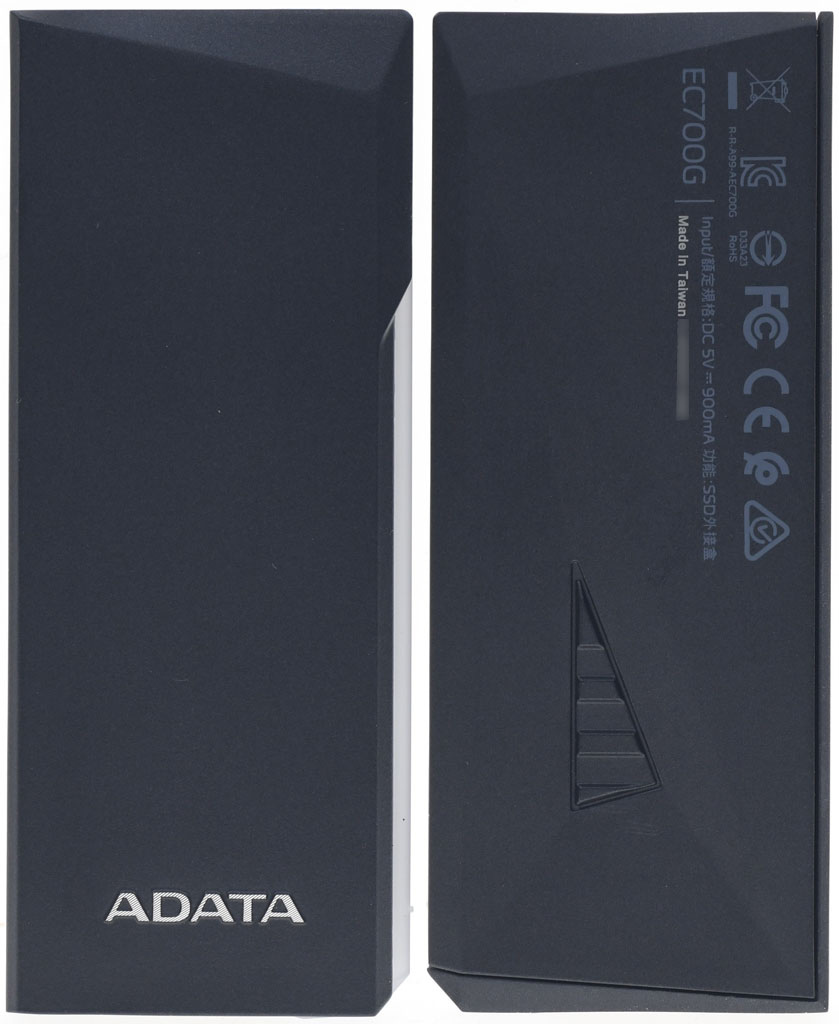

▼ADATA EC700G M.2 NVMe/SATA兩用SSD外接盒正面下方中央有商標銀色字樣凸印。背蓋上有充當滑動方向標示的三角形紋路,並印上認證標誌、型號、輸入額定規格、功能說明、產地、序號。ADATA EC700G M.2 NVMe/SATA兩用SSD外接盒尺寸為112x45x12.24mm

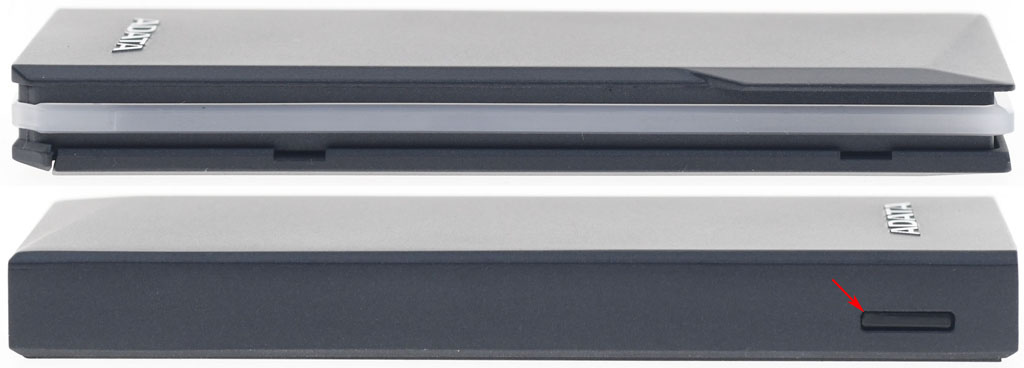

▼ADATA EC700G M.2 NVMe/SATA兩用SSD外接盒右側有乳白色導光條,左側有用來拆卸背蓋的長條型按鈕(紅色箭頭)

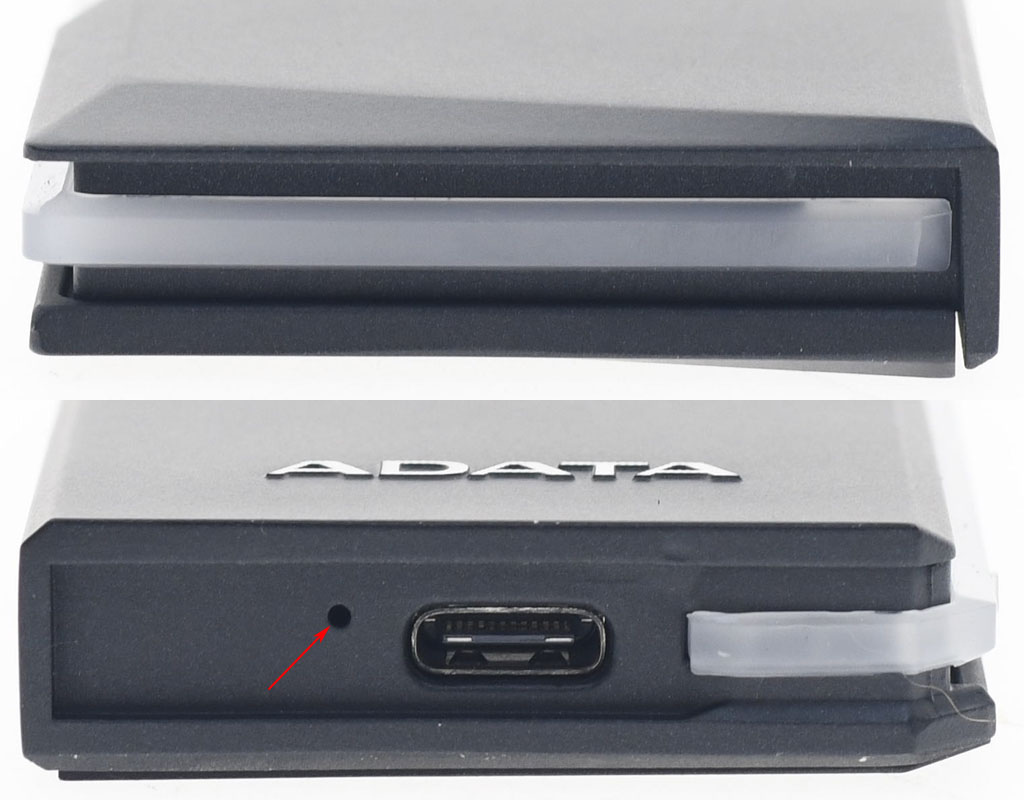

▼ADATA EC700G M.2 NVMe/SATA兩用SSD外接盒頂部有乳白色導光條,底部有一小截乳白色導光條、USB-C插座及讀取指示燈(紅色箭頭)

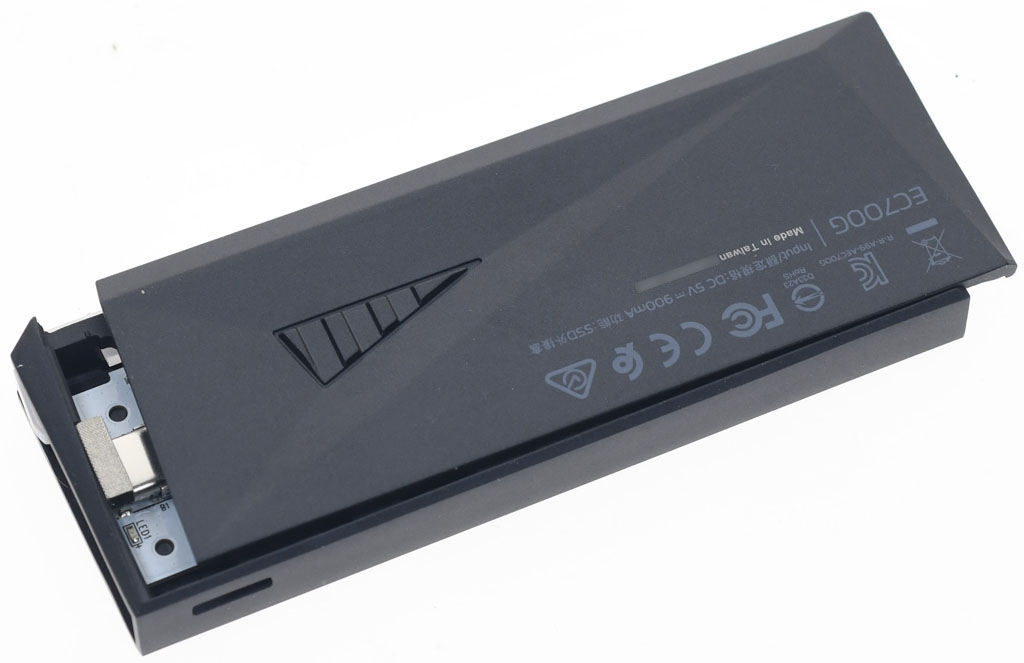

▼按下側邊長條型按鈕,將背蓋往三角形紋路的尖端方向推,滑動一小段距離即可開啟背蓋


▼背蓋開啟後可看到M.2 NVMe/SATA SSD安裝位置,支援M.2 2230/2242/2280尺寸Key M/Key B+M NVMe/SATA SSD

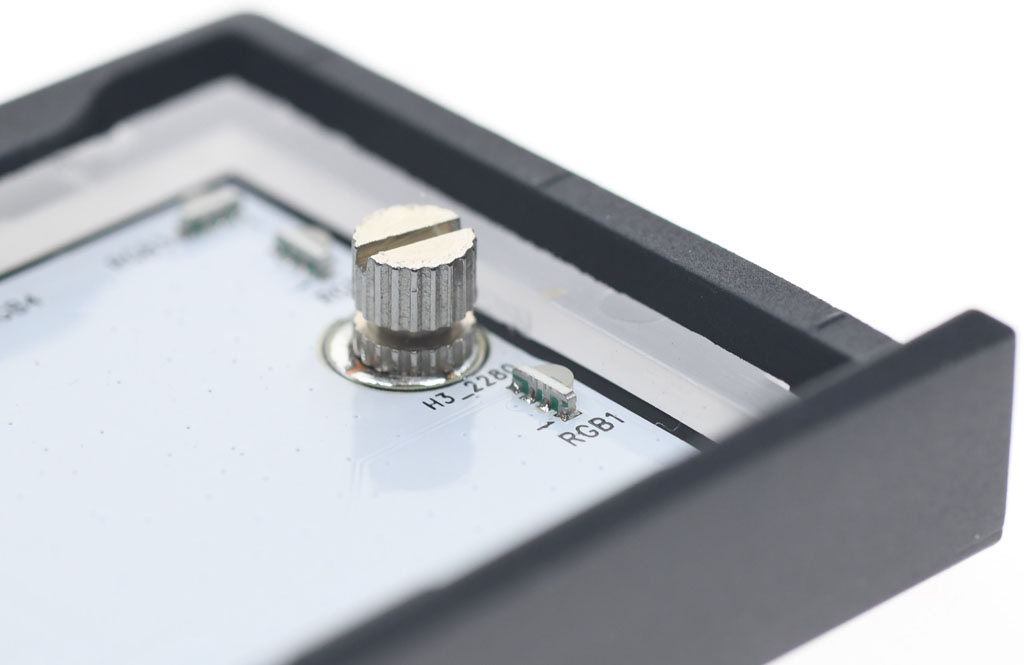

▼M.2 NVMe/SATA SSD的手轉固定螺絲

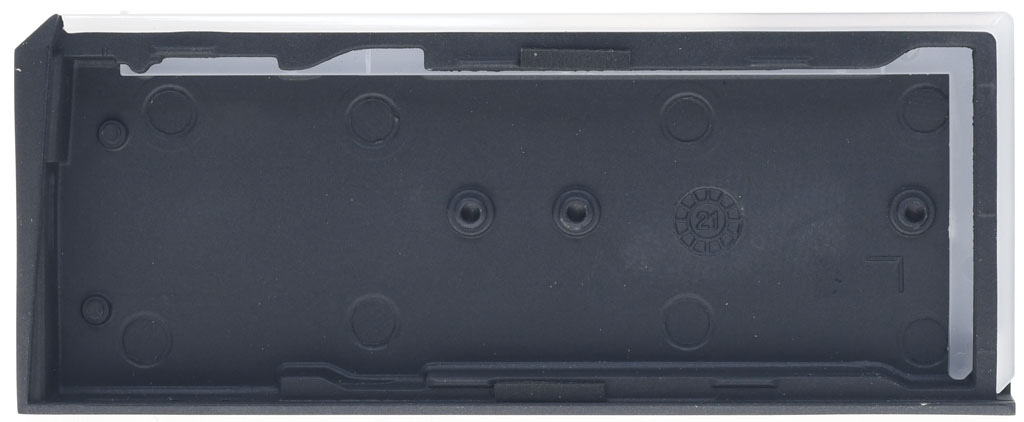

▼外接盒本體與背蓋都採用鋁合金材質製作

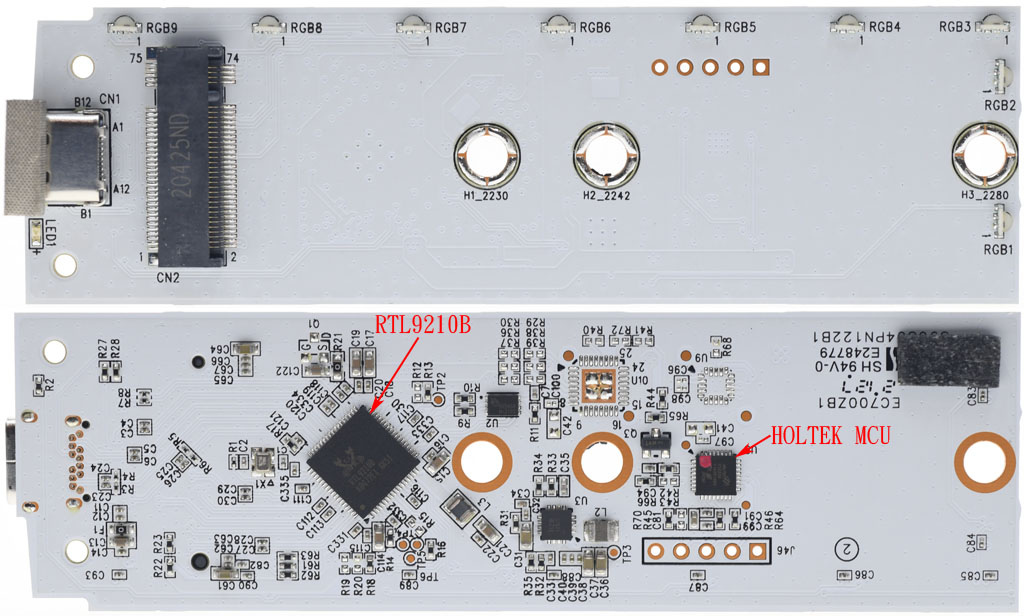

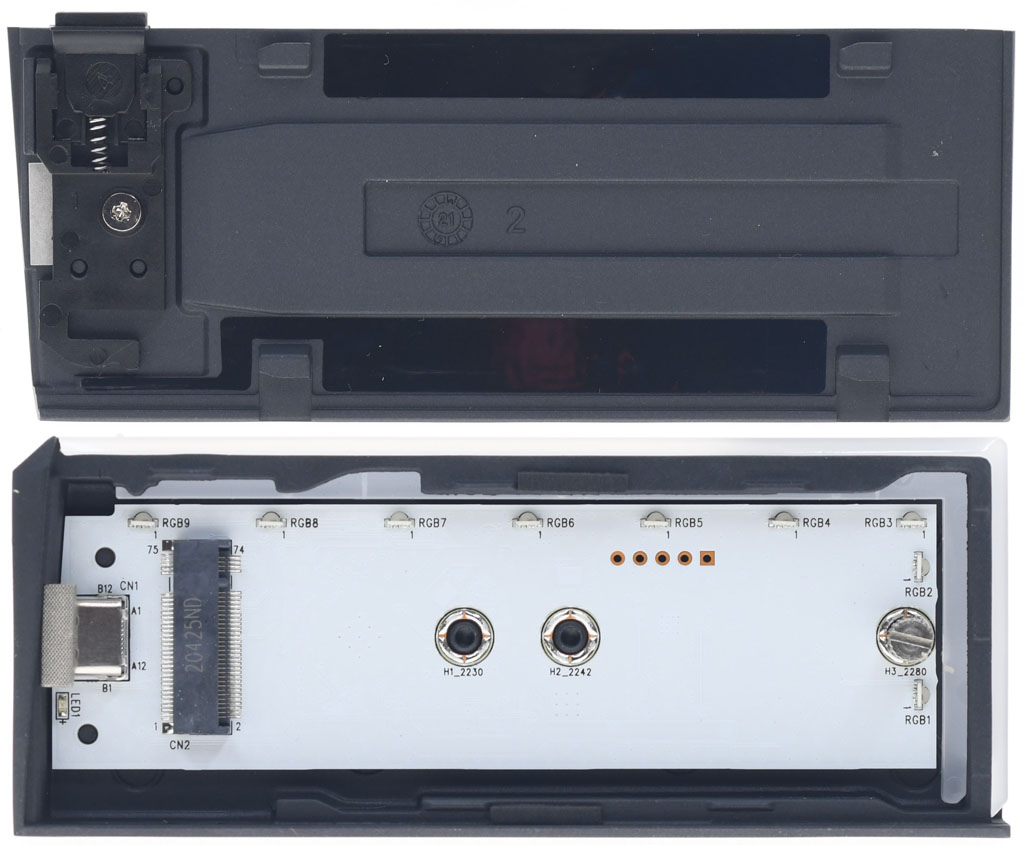

▼電路板正面靠近側邊導光條部分配置9顆RGB LED。電路板背面有Realtek RTL9210B USB3.2 Gen2轉NVMe/SATA雙協議橋接晶片及控制RGB LED的HOLTEK MCU(微控制器)

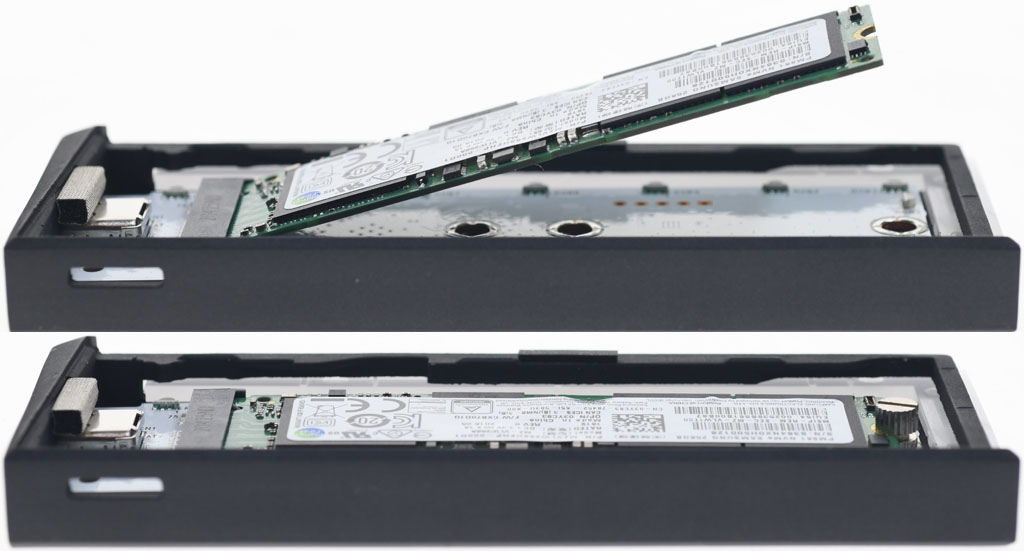

▼安裝M.2 NVMe/SATA SSD時,先把M.2 NVMe/SATA SSD插入M.2插槽(上圖),然後把手轉固定螺絲的溝槽卡入M.2 NVMe/SATA SSD尾端半圓開口,將SSD尾端往下壓同時把固定螺絲用手鎖入鎖點(下圖)

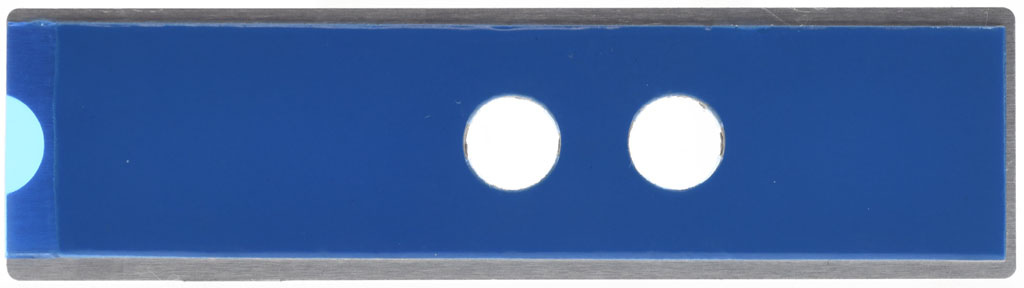

▼包裝內隨附一片含導熱墊片的鋁散熱片,上方開孔對應2230/2242/2280三種手轉固定螺絲鎖點

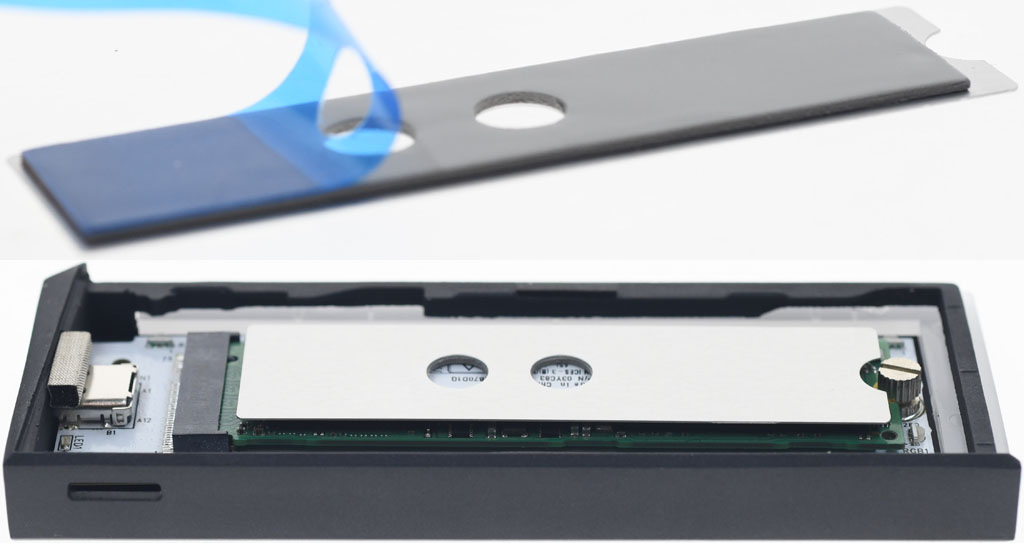

▼將鋁散熱片上導熱墊片的藍色膠膜撕除(上圖),貼上M.2 NVMe/SATA SSD,貼上散熱片時盡可能覆蓋M.2 NVMe/SATA SSD正面所有晶片(下圖),最後把背蓋蓋回就安裝完成

以下進行上機測試
處理器:Intel Core i7-12700K
主機板:ASUS ROG STRIX Z690-A GAMING WIFI D4
記憶體:tigo X3 DDR4-3600 8GB * 2
作業系統碟:Seagate FireCuda 530 1TB散熱片版
電源供應器:BitFenix Formula Gold 750W

ADATA EC700G M.2 NVMe/SATA兩用SSD外接盒內裝SAMSUNG PM961 256GB M.2 NVMe SSD,並使用隨附USB-C to USB-C傳輸線連接至主機板的後置USB3.2 Gen2x2埠

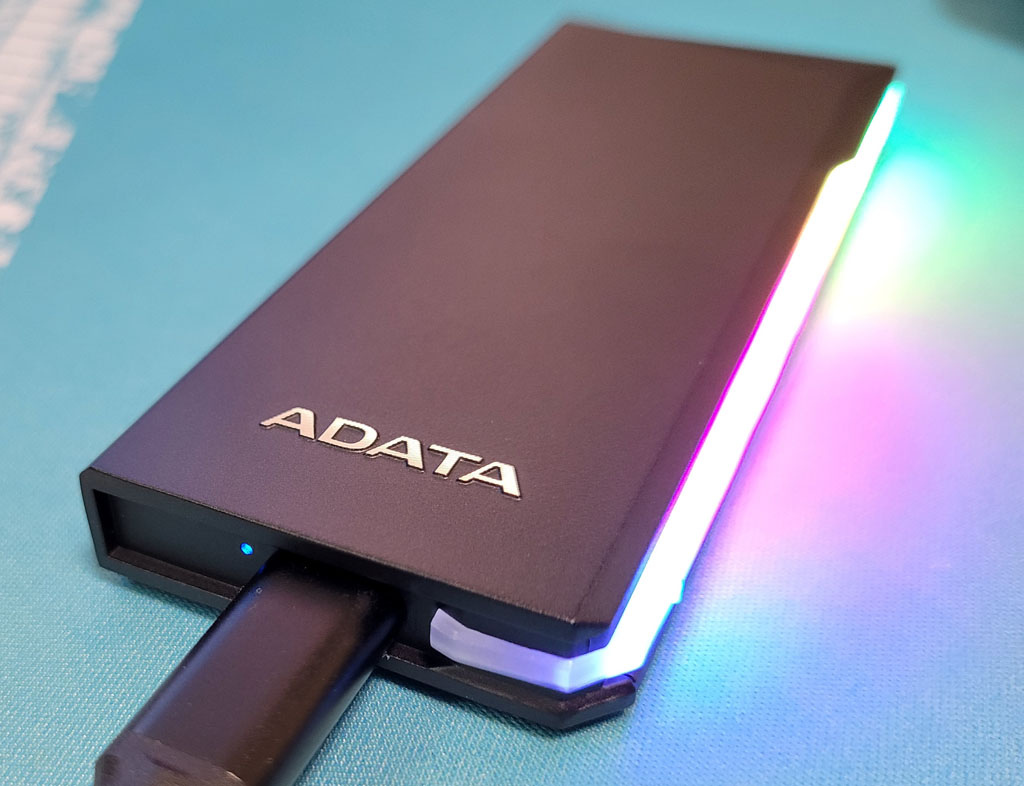

▼ADATA EC700G M.2 NVMe/SATA兩用SSD外接盒側邊導光條發光示意圖


▼ADATA EC700G M.2 NVMe/SATA兩用SSD外接盒側邊導光條燈光效果影片

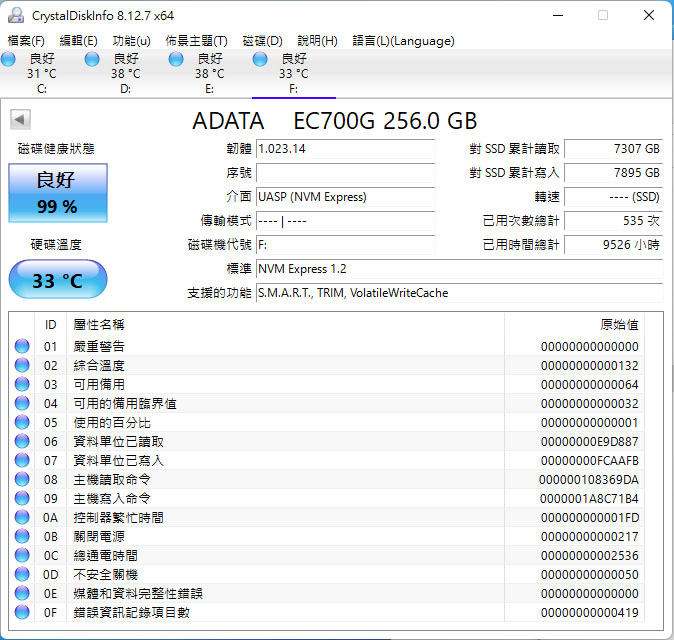

▼測試前CrystalDiskInfo資訊內容及SSD溫度

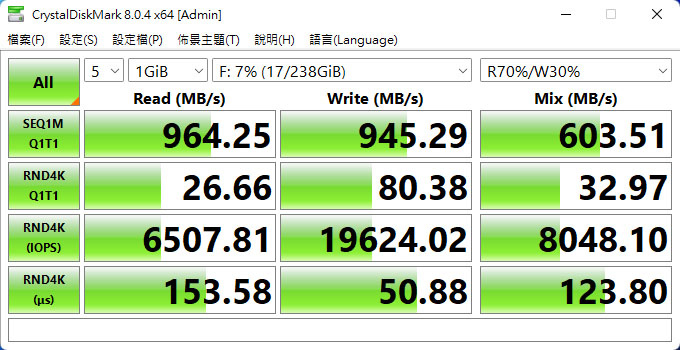

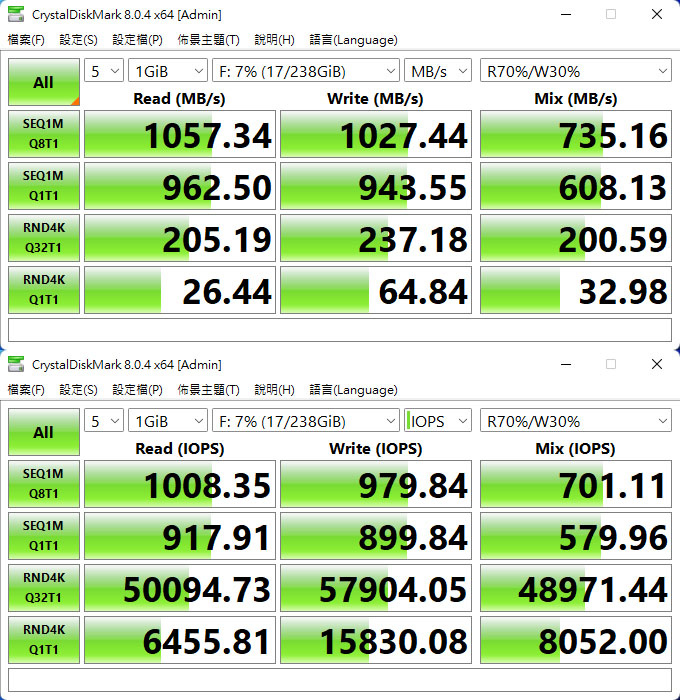

▼CrystalDiskMark預設+R70%/W30% Mix傳輸速度測試


▼CrystalDiskMark真實世界效能+R70%/W30% Mix傳輸速度測試


▼測試後CrystalDiskInfo資訊內容,SSD溫度上升16度

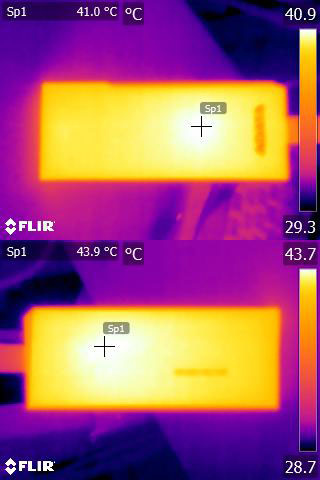

▼未有流動氣流下,測試進行中的正面(上圖)/背面(下圖)紅外線熱影像圖

結論:
ADATA EC700G M.2 NVMe/SATA兩用SSD外接盒採用散熱效果優良的鋁合金材質堅固外殼,免用工具即可拆裝滑動背蓋及手轉固定螺絲,側邊導光條具備全彩RGB燈光效果,支援M.2 2230/2242/2280尺寸NVMe/SATA SSD,USB3.2 Gen2介面可達10Gbps最高傳輸速度。隨附含導熱墊片的鋁散熱片,USB-C to USB-C及USB-C to USB-A傳輸短線,並提供2年有限保固

報告完畢,謝謝收看
